Плюсы и минусы оппозитного двигателя

Двигатели внутреннего сгорания отличаются друг от друга не только по виду потребляемого топлива, но также и по конструктивным особенностям. Например, велико разнообразие по расположению цилиндров. Каждый вариант имеет свои сильные и слабые стороны. В данном случае будут рассмотрены плюсы и минусы оппозитного двигателя.

Рекомендуем также прочитать статью о том, что такое атмосферный двигатель. Из этой статьи вы узнаете об особенностях и главных отличиях атмосферных ДВС от аналогов с турбонаддувом.

Читайте в этой статье

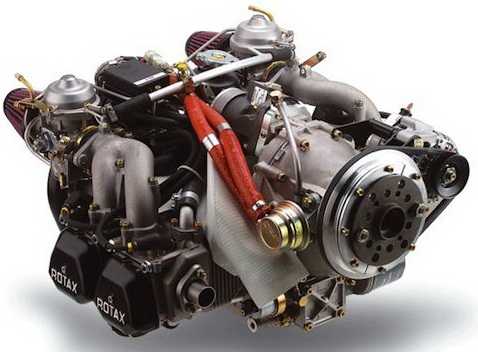

В чем особенности оппозитного двигателя

В поршневых двигателях внутреннего сгорания (а бывают еще и роторные) размещение цилиндров может быть разным по отношению друг к другу: под острым углом, в один ряд, звездообразно и так далее. В случае с оппозитным ДВС цилиндры находятся в одной плоскости и размещены один напротив другого под углом 180 градусов. В отличие от многих рядных моторов, оппозитный агрегат зачастую имеет два распределительных вала, а также вертикальное распределение газораспределительного механизма. Существует несколько типов оппозитных двигателей. Среди них наиболее известны:

  • Boxer («Боксер»). Отличается тем, что поршни, расположенные друг перед другом, движутся подобно боксерам на ринге. То есть, когда один из них находится в крайней верхней точке, второй занимает крайнее нижнее положение. Они все время в равной степени удалены один от другого;
  • ОРОС — Opposed Piston Opposed Cylinder. Принцип работы в данном случае заключается в том, что поршни попарно находятся в одном цилиндре (верхний и нижний поршень). Они движутся навстречу друг другу, вращая коленвал.
  • 5 ТДФ. Это двухтактный танковый двигатель советского производства, которым применялся на танках Т-64 и Т-72. Интересная особенность данного агрегата состоит в его многотопливности. Основное горючее для него – солярка. Однако при помощи специального переключателя на топливном насосе высокого давления, можно было запустить режим работы на бензине или на смеси бензина с керосином и соляркой, а также двигатель мог работать на реактивном топливе. Правда, требовалось еще и подкорректировать угол зажигания (тайминг впрыска).

Разработкой силовых агрегатов активно занималась многие компании. Например, Volkswagen уделял внимание данному типу агрегатов с середины 30-х годов прошлого столетия. Это были не просто эксперименты, а стремление разработать собственный оппозитный мотор, снизить уровень вибраций, которые возникают во время работы традиционного V-образного или рядного двигателя и т.д. Кстати, свою разработку инженеры Volkswagen применили и в легендарном автомобиле Volkswagen Beetle. А с 60-х годов оппозитные двигатели стали активно использоваться японской компанией Subaru, которая занималась разработками параллельно с немцами.

Преимущества оппозитного ДВС

По большому счету, работа оппозитного двигателя не отличается от принципа действия агрегатов других конструкций. Однако подобное расположение цилиндров имеет свои определенные преимущества, а также и недостатки.

  • Самым заметным преимуществом рассматриваемых силовых установок считается почти полное отсутствие вибрации во время работы. Такой эффект достигается за счет расположения поршней, которые уравновешивают друг друга. Это не только добавляет комфорта, но и существенно увеличивает срок эксплуатации. Отсюда происходит второй «плюс»;
  • Впечатляющий ресурс оппозитного двигателя. Имеются данные о том, что довольно часто пробег до первого капитального ремонта составлял минимум от 500 тысяч километров. Разумеется, манера вождения вносит свои существенные коррективы. И, тем не менее, межремонтный срок довольно большой. Впрочем, сплошь и рядом можно встретить утверждения специалистов и автолюбителей, что 800-900 тысяч до первого капитального ремонта – это не более чем красивая сказка;
  • Моторы рассматриваемой в данной статье конструкции обеспечивают автомобилям низкий центр тяжести. Особенно это качество ценится в мощных спортивных машинах. Ведь, проходя виражи на больших скоростях, очень важно сохранить устойчивость;
  • Также нельзя не упомянуть об экономии места под капотом. Хотя многим этот пункт покажется спорным, ведь выигрывая по высоте, нужно при этом делать капот шире или длиннее.

Вот, пожалуй, и все существенные преимущества оппозитников. Теперь нужно рассмотреть и недостатки, которых, к сожалению, несколько больше.

Рекомендуем также прочитать статью о том, что лучше, турбина или компрессор. Из этой статьи вы узнаете об особенностях конструкции различных нагнетателей, а также о преимуществах и недостатках  подобных способов повышения мощности мотора без увеличения физического рабочего объема двигателя.

Недостатки оппозитного мотора

Прежде всего, стоит указать высокую стоимость обслуживания и практически полную невозможность выполнить ремонт в домашних условиях. Даже простая замена свечей зажигания требует наличия специального оборудования. При этом в сторонних автосервисах сложно найти специалиста достаточно высокой квалификации для ремонта оппозитного двигателя. Кстати, здесь будет также уместным выделить огромное количество модификаций агрегатов даже в пределах одной марки. Этим «грешит», например, бренд Субару, который сегодня является основным производителем моторов данного типа. Само собой, такая позиция усложняет ремонт, так как возможность взаимозаменить детали сводится к минимуму.

Стоимость нового автомобиля с оппозитным двигателем может оказаться заметно выше стоимости машины такой же комплектации, но с более традиционным типом ДВС. А все дело в затратах на производство самого оппозитника. Определенную роль играет и дороговизна запчастей, которая напрямую связана с указанными выше причинами.

Добавим еще пару слов о специальном оборудовании. Например, автовладельцы со стажем и опытом знают, что шейки коленвала время от времени приходится шлифовать. Операция эта проводится на станке и не очень дорого стоит применительно к обычному ДВС. Но только если речь не идет об оппозитниках. Например, на субаровских авто шейки очень узкие и шлифовать их нужно на специальных станках.

Также отметим, что  в оппозитных моторах быстрее засоряется картер двигателя по сравнению с V-образными или рядными конструкциями. Оппозитному двигателю присущ большой расход моторного масла, что обуславливается конструкцией силовой установки данного типа. А в случае, когда установлена турбина, масла расходуется еще больше.

Что в итоге

При желании можно найти еще минусы оппозитного двигателя и продолжить приведенный выше список, особенно если рассматривать конкретный мотор на той или иной модели авто.

Однако в общем такая конструкция силовой установки все равно неплохо прижилась на гражданских авто, машинах спортивного типа и в авиации. Напоследок добавим, что «субаровские» моторы повсеместно и широко используются. Это является наглядным примером определенного успеха оппозитного двигателя на фоне других конкурентов, которые также не лишены определенных недостатков.

Читайте также

krutimotor.ru

Устройство оппозитного двигателя

Изобретение двигателя внутреннего сгорания обеспечило достаточно широкий шаг вперед человечеству. Но при этом и добавило головной боли – как «выжать» из двигателя максимальную мощность.

Одним из решений этого вопроса стало усложнение конструкции силового агрегата, ведь КПД двигателя с двумя цилиндрами выше, чем с одним. Введение в конструкцию дополнительных систем и механизмов тоже внесло свою лепту, но основой для достижения более лучших показателей двигателя все же осталось количество цилиндров.

Использование нескольких цилиндров в двигателе внутреннего сгорания добавило еще один вопрос для конструкторов – положение цилиндров относительно друг друга.

Каждое из последующих решений этого вопроса привело к появлению силовых агрегатов разной конструкции, каждый со своими особенностями, достоинствами и недостатками.

Первой попыткой увеличения количества цилиндров стало расположение их в ряд. Что касается конструкции этого агрегата, он является одним из оптимальных, однако большее количество цилиндров сказывается на габаритных размерах, даже 6-цилиндровый рядный двигатель имеет большие габариты, не говоря уже о версиях с 8 и 12 цилиндрами.

Уменьшить габаритные размеры позволило расположение цилиндров в два ряда с углом развала между ними до 90 град. В результате этого длина двигателя сократилась почти вдвое притом же показателе мощности. Это позволило уже создание 8-ми и 12 цилиндровых силовых установок. Однако высота самой установки осталась практически идентичной рядному мотору. А данная особенность этих моторов имеет одну из самых негативных свойств – высокий центр тяжести.

Попытки уменьшить габаритные размеры силовой установки привели к появлению двигателей с двумя рядами цилиндров, но расположенных друг к другу уже под углом 180 град. Такие силовые установки получили название оппозитных.

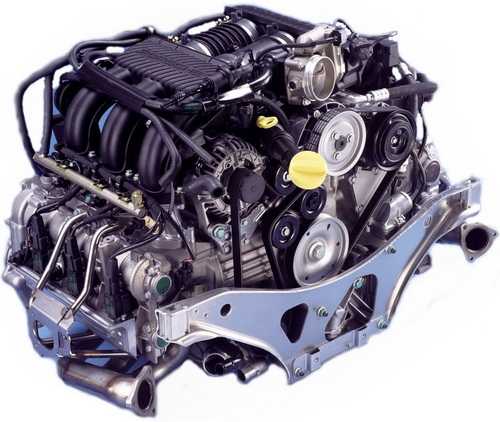

Этот тип силовых установок при их сравнительно небольшой высоте все же не очень «прижился», из современных производителей автомобилей такие двигатели использует только Subaru и Porsche, также он часто используется на мотоциклах. Самым, пожалуй, массовым применением оппозитного двигателя было на Фольксваген Жук.

Основные типы оппозитных двигателей

Чтобы понять, какие плюсы и минусы имеет оппозитный двигатель, следует вначале более подробно разобраться в его типах и конструкции.

На данный момент существует два типа оппозитных агрегатов. Первый тип получил название «Боксер». Этот тип оппозитника является приоритетным.

У «Боксера» два ряда цилиндров расположены горизонтально. Конструкция коленчатого вала позволяет двум параллельно расположенным поршням двигаться синхронно. То есть, если в правом цилиндре поршень достиг ВМТ, то расположенный напротив его левый поршень тоже находится в этой точке.

Количество цилиндров оппозитного двигателя может варьироваться от четырех до двенадцати.

В целом тип двигателя «Боксер» очень схож с V-образным, он является 4-тактным, поэтому конструкция подразумевает наличие головок цилиндров с установленным в них механизмом газораспределения.

Второй тип оппозитного агрегата, который сейчас активно разрабатывается – ОРОС. Конструкция этого двигателя очень интересна. На каждый цилиндр у него приходится по два поршня, которые двигаются асинхронно, при этом энергия, выделяемая при сгорании топлива и получаемая этими поршнями передается на один коленчатый вал.

Двигатель ОРОС

Двигатель ОРОС является 2-тактным, что позволило отказаться от использования головок блока и механизма газораспределения. Подача топлива и отвод продуктов горения у этого мотора производится посредством окон, проделанных в гильзе цилиндра. Один из поршней в цилиндре двигателя ОРОС отвечает за впуск топлива, а второй – за отвод отработанных газов.

Еще одной особенностью такого мотора является формирование камеры сгорания цилиндра самими поршнями за счет асинхронного их движения. При движении поршней навстречу друг другу через впускное окно подается топливная смесь, которая поршнями сжимается, а при максимальном их сближении происходит воспламенение.

Конструкция двигателя ОРОС включает два и более цилиндра, расположенных под углом 180 град. Между этими цилиндрами устанавливается коленчатый вал. В каждом цилиндре расположено по два поршня, связанных с коленвалом шатунами. Шатуны внутренних поршней короткие, а вот внешних поршней – достаточно длинные. Поскольку поршни получают линейные разнонаправленные нагрузки, это позволило существенно снизить трение в подшипниках коленчатого вала, а значит и потери мощности. Эти положительные качества двигателей ОРОС привели к тому, что ими сейчас активно занимаются многие ведущие автомобильные компании.

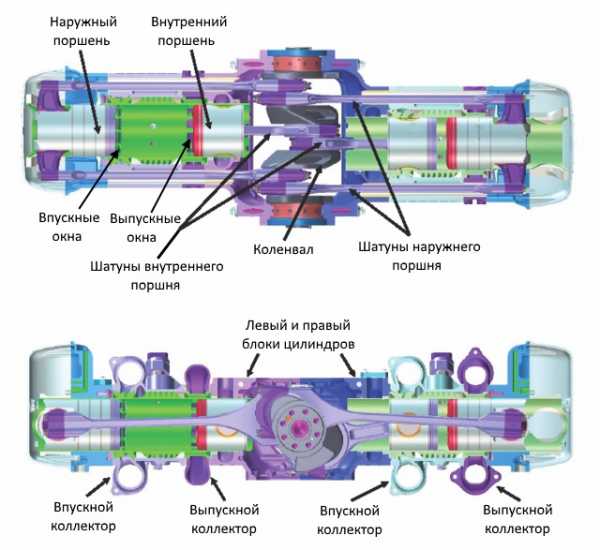

Устройство ОРОС

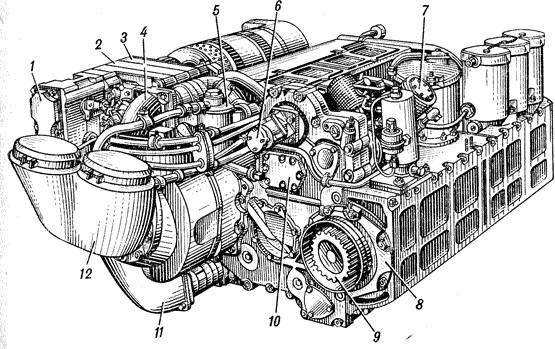

Стоит также упомянуть созданный отечественными конструкторами танковый двигатель 5ДТФ. Этот силовой агрегат тоже относился к типу ОРОС, однако конструкция его была еще интересней. В каждом цилиндре этого мотора тоже располагалось по два поршня, но усилие они передавали каждый на свой коленчатый вал. Поэтому у 5ДТФ имелось два коленчатых вала, установленных там, где у обычного оппозитного двигателя располагалась головка блока.

Положительные свойства оппозитных агрегатов

Все эти конструктивные особенности обеспечили оппозитным силовым установкам ряд преимуществ.

Достичь значительного уменьшения габаритных размеров с появлением оппозитного двигателя не особо удалось. Он небольшой по высоте и благодаря особой конструкции кривошипно-шатунного механизма имеет сравнительно меньшую длину, чем у других типов двигателей. Но он достаточно широк из-за того же большого угла положения рядов цилиндров относительно друг друга.

Из-за небольшой высоты, но достаточно большой ширины оппозитный двигатель имеет низкий центр тяжести, что является одним из основных его преимуществ. Автомобиль с таким мотором значительно устойчивее на дороге.

Оппозитные двигатели конструктивно очень сбалансированы. Уровень вибрации данного типа двигателя значительно ниже, чем рядного или V-образного. Самую лучшую балансировку имеют 6-цилиндровые оппозитники.

Из-за расположения силовой установки на одном уровне с трансмиссией обеспечивается максимальная передача крутящего момента.

Последним положительным качеством оппозитников является значительный ресурс, но, правда, только при своевременном техническом обслуживании.

Что касается двигателей ОРОС, то они способны работать практически на любом виде топлива, даже с невысокими эксплуатационными показателями.

Особая конструкция двигателя ОРОС, а также использование только двух тактов позволяет существенно снизить потребление топлива, примерно на 50% меньше, чем самый экономичный турбодизельный агрегат.

В нём удалось снизить степень сжатия до 16, соответственно температура сгорания топлива понижается, а значит и нагрузки на поршневую систему. К тому же при сравнительно компактных размерах и массе, этот двигатель способен обеспечить большой выход мощности. Двухцилиндровая установка ОРОС при своей массе в 6 кг способна выдать 13,5 л.с., а на один литр объёма 250 л.с. плюс к этому танковая тяга до 900 Нм. Такой показатель для других типов двигателей невозможен.

Недостатки этого типа силовых агрегатов

Преимуществ у оппозитных моторов достаточно, но не меньше у них и недостатков, что и привело к не очень распространенному их использованию.

Эти моторы конструктивно сложны, поэтому стоимость их большая, что сказывается на цене обслуживания и ремонта. К тому же сам ремонт их достаточно сложен и требует высокой квалификации от исполнителей. Найти толкового мастера, способного отремонтировать оппозитник крайне сложно.

Горизонтальное положение поршней приводит к тому, что поверхность гильз изнашивается неравномерно, из-за чего в камеры сгорания начинает просачиваться масло. «Жор» масла у автомобилей марки Subaru – явление, можно сказать, обыденное.

Чтобы добиться большего выхода мощности все оппозитные двигатели оснащаются турбонаддувами, которые позволяют увеличить мощностный показатель на 30-40%. Но наличие того же наддува усложняет конструкцию, при этом со временем из-за износа его элементов наддув тоже начнет «гнать» масло в цилиндры, увеличивая в разы его расход.

Трудно сказать, как себя будет показывать двигатель ОРОС в эксплуатации, будут ли у него те же проблемы что и у стандартного оппозитника. Это станет понятным только спустя некоторое время с момента выпуска первых автомобилей с ним.

Попытки использовать оппозитный силовые установки делали многие именитые автомобильные компании, однако практически все они от них отказались. Тем не менее, работы по улучшению оппозитников ведутся постоянно и на исследования выделяются значительные ресурсы.

autoleek.ru

Оппозитный двигатель.Преимущества и недостатки.

  Оппозитный двигатель — вид двигателей, до которого нельзя было не додуматься в процессе развития автомобилестроения. Все началось с желания сэкономить побольше пространства под капотом автомобиля. Но, обо всем по порядку.
  Для начала думаю стоит упомянуть, что типов оппозитных двигателей несколько — двигатели типа боксер (субару), в которых поршня в противоположных цилиндрах двигаются равно-удаленно, то есть, если один поршень находится в верхней мертвой точке, то противоположный ему, будет находится в нижней мертвой точке.

Оппозитные двигатели с устройством OPOC — были забыты но, сейчас снова начинается их разработка и усовершенствование благодаря нехилым бабло-вливаниям Билла Гейтса. OPOC имеет весьма усложненное устройство, в нем используется один коленвал, но при этом в каждом цилиндре работают по два поршня, двигаясь на встречу друг другу, о этом типе оппозитников напишу позже.

  Советский оппозитник 5ТДФ устроен совсем по другому и имеет определенно отличающийся от боксера или OPOC  принцип работы.
  В оппозитном двигателе 5ТДФ, поршня работают попарно в одном цилиндре, и двигаются навстречу друг другу.
В момент достижения верхней мертвой точки обоих поршней, расстояние оставшееся между ними является камерой сгорания, в которую допустим у дизелей происходил непосредственный впрыск топлива, а у бензиновых оппозитников топливо как и положено подавалось через карбюратор. Так же стоит отметить что оппозитный двигатель 5ТДФ двухтактный, а не четырех, как у Subaru и Porshe, и газообмен происходит у него как у двухтактного двигателя. Имеет два коленвала, расположенные в тех местах, где у субаровского мотора головки. 5ТДФ — это много-топливный оппозитный дизель. Многотопливным он был потому, что мог работать как на солярке, так и на бензине, керосине, и даже мазуте, правда не долго. Все это благодаря его конструкции, которая предопределяла большую степень сжатия в цилидрах. Так же на 5ТДФ стоял принудительный турбонаддув, который значительно повышал мощность двигателя. После завершения производства танков Т-64, от оппозитника 5ТДФ отказались в пользу более современного его аналога, а в дальнейшем оппозитные двигателя были совсем вытеснены из военной промышленности V-образными моторами.

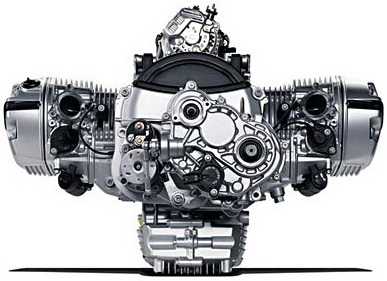

  Также очень широкое распространение получили оппозитные двигатели в производстве мотоциклов.

  Нынешние оппозитники заметно эволюционировали по сравнению с их ранними моделями и до сих пор улучшаются и модернизируются, особенно благодаря иженерам Fuji Heavy Indastries Ltd. которые разрабатывают двигатели для субару. Заметными отличиями оппозитника от V-образного двигателя можно считать расположение кривошипов коленвала таких двигателей. Количество цилиндров в «боксерах»(так будет правильней их называть) Subaru колебалось от четырех до двенадцати, но самый оптимальный вариант — шестицилиндровый двигатель такого типа. Благодаря особенностям строения коленвала он имел самый низкий уровень вибрации, которая является одной из проблем четырехцилиндровых «боксеров». Проблему эту пытаются душить, и вроде как уже задушили разработав гидроопоры для двигателя. Ну в общем что ни говори, а самым оптимальным количеством цилиндров в двигателе пока является шестерка,это относится и к оппозитникам,и V-образным и рядным моторам.

  Как было сказано выше горизонтальные оппозитники были призваны сэкономить место под капотом, но получилось вместо этого хер пойми что. Такой двигатель конечно короче, но насколько он шире, в два, а то и в три раза. Как мне кажется сэкономить место под капотом или получить дополнительную мощность от такого двигателя можно по минимуму.Что касается дополнительной мощности, то она достигается установкой турбонаддува, твин-турбо, би-турбо, благодаря которому снимается еще 30-40% дополнительной мощности. Также дополнительную мощность придают кованые поршни и Н-образные шатуны, считающиеся деталями для спорт моторов, и довольно часто используемые в современных двигателях Subaru. Расход топлива у Форестера с двухлитровым турбированным оппозитником на коробке автомат около 15-17 литров на 100км, что никак его не красит. Притом такая же Audi A4 все того же 2002 г.в, с рядным турбодвигателем 1.8литра не уступит Форестеру на трассе, но жрет гораздо меньше, 9-12литров на 100км.

  Еще один недостаток субаровских оппозитных двигателей, это их страсть к пожиранию моторного масла, просто необходимая потребность, им по ТО положен незначительный расход масла, при этом другие двигателя с таким расходом отправляются прямиком на ремонт. Турбины этих двигателей как и у всех нормальных производителей с годами начинают гнать масло во впускной коллектор, но умные мозги двгателя не дадут ему пойти в разнос, поршневые кольца изнашиваются так же как у всех моторов. Появляется выработка на стенках цилиндров, благо гильзы съёмные, и их можно заменить. Но чтобы провести кап ремонт такого двигателя нужно его разобрать, что в общем то совсем не проблема. Другая проблема найти запчасти, которые стоят далеко не дёшево, и собрать обратно двигатель, причем собрать правильно. А этот процесс обычно доставляет нехилый высер кирпичей даже опытным мотористам, к слову пиздец как неудобно. Неудобно конечно и срать вверх ногами, но ко всему можно привыкнуть, вот и к субаровским двигателям рано или поздно привыкаешь, но геморой во время сборки они доставят в любом случае.
    Еще по теме: Роторный двигатель

yamotorist.ru

типы, устройство и принцип работы

Оппозитный двигатель (оппозитный — [фр., англ, opposite] противоположный) представляет собой двигатель внутреннего сгорания, расположение цилиндров друг на против друга, то есть с противоположным расположением цилиндров. Принцип работы прост, когда один цилиндр находиться на крайней мёртвой точке, второй цилиндр находиться на противоположной мёртвой точке параллельно ему, под углом 180 градусов. Оппозитный двигатель может быть дизельный и бензиновый.

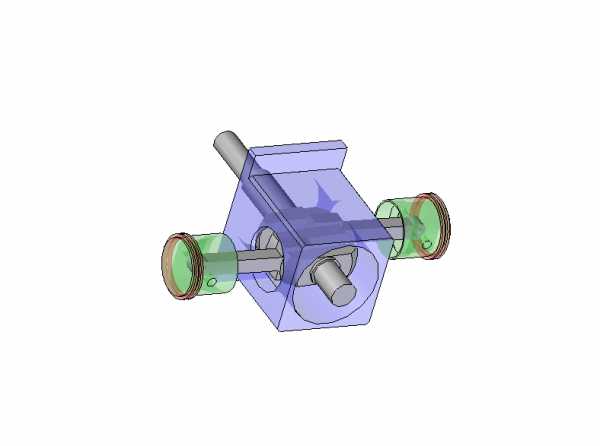

Схема работы оппозитного двигателя

Самые первые двигатели такого типа устанавливались на венгерский автобус «Икарус» и мотоциклы, также такой тип расположения цилиндров получил обширное применение для военной техники, устанавливались на машины BMW и лишь, потом получили огромный спрос со стороны Porsche и Subaru. Субару используют двигатели такого типа работы очень активно, у их авто можно встретить как дизельный, так и бензиновый вариант.

Основные типы оппозитных двигателей

ОРОС

Оппозитный двигатель типа ОРОС очень сложен в своём устройстве, имеет один коленвал, но при этом два поршня работают в одном цилиндре, которые движутся на встречу друг друга. Такое усложнение привело к закрытию работы над ОРОСом, но недавно благодаря спонсорской помощи разработка возобновлена в поисках альтернативных решений.

5ТДФ

Принцип работы у двигателей такого типа не всегда одинаковый. Второй оппозитный двигатель 5ТДФ, имеет огромное различие от забытого ОРОС или популярного аналога Subaru «боксер» который мы ещё рассмотрим. В 5ДТФ как и в ОРОС два поршня работают в одном цилиндре двигаясь на встречу друг другу, но имеет два коленвала, которые располагаются на местах головки субаровского «боксера». В момент достижения крайней мёртвой точки между двумя поршнями остаётся пространство, называемой как у дизельных, так и у бензиновых систем камерой сгорания, отличие лишь в способе подаче. Тут дело в том, что оппозитный двигатель 5ДТФ двухтактный, в то время как ОРОС и «боксер» четырёхтактные, естественно газообмен происходит как у двухтактного. Активное применение двух коленвальчетый дизельный 5ДТФ получил на танках Т-64, но после завершения их производство от него всё больше отказываются в пользу других двигателей. Такое положение дел могло быть и у «боксера» если бы не Субару.

Боксер

Самый востребованный и часто используемый оппозитный двигатель «боксер» эволюционирует и до сих пор совершенствуется только благодаря Subaru, которые ставят его практически на все машины. В «боксере» стоит один кривошиповый коленвал ровно по его середине, такое расположение коленвала даёт возможность равномерно распределить массу двигателя. Количество цилиндровот четырёх до двенадцати, самый лучший из двигателей «боксер» имеет шесть цилиндров. Это и не удивительно ведь такое количество цилиндров оптимально для всех типов двигателей. Расположение коленвала повлияла не только на массу и размеры двигателя, но и на его пониженную рабочую вибрацию, понизить которую помогают так же специальные крепления. Повышением мощности в таких двигателях занимается турбина, двигатели без неё работали бы на 30 процентов хуже.

Принцип действия типа «боксер»:

  • Принцип работы типа «Боксер»

Теперь мы понимаем, принцип работы, какие оппозитные двигатели бывают, но так ли они хороши?

Разрушение мифов

Самая главная цель, так и не была достигнута, размеры оппозитного двигателя отличаются от обычного V-образного настолько слабо, что гордиться этим не приходится, а расположение не чего не меняет. Вот и выходит, что плюсы и минусы будем искать в другом, да и не важно это для автолюбителей, мало или много место, под капот умещается и значит всё хорошо.

Оппозитный двигатель Subaru WRC

Достоинства

Но плюсы оппозитного двигателя действительно радуют:

    Улучшенная управляемость машины, это достигается благодаря смешению центру тяжести, масса имеет
  • расположение около оси и машина действительно ведёт себя более послушно. Для многих автолюбителей, особенно в России это очень важно.
  • Повышенный комфорт, достигается за счёт уменьшенной вибрации двигателя, которая не переходит к другим частям автомобиля.
  • Повышенный ресурс износа, самый главный плюс двигателей такого типа. Жизнь рассчитана больше чем на миллион километров.

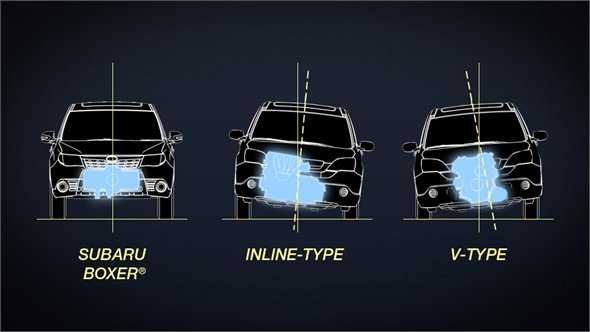

Сравнение устойчивости автомобилей с разными типами двигателей

Недостатки

Но и минусы заставляют задуматься:

  • Повышенное потребление топлива, если взять два автомобиля, один с оппозитником а другой с V-образным примерно одинаковой мощности, расход на 100 километров у оппозитного двигателя будет примерно на пять литров больше.
  • Повышенный расход масла, двигатели других типов «едят» в разы меньше масла.
  • Дорогостоящий ремонт двигателя, это касается не только стоимости процедуры, но и стоимости запасных частей для вашего двигателя.
  • Поиски станции, даже если у вас и будут деньги на ремонт и запчасти, не каждый мастер возьмется за столь сложный двигатель.

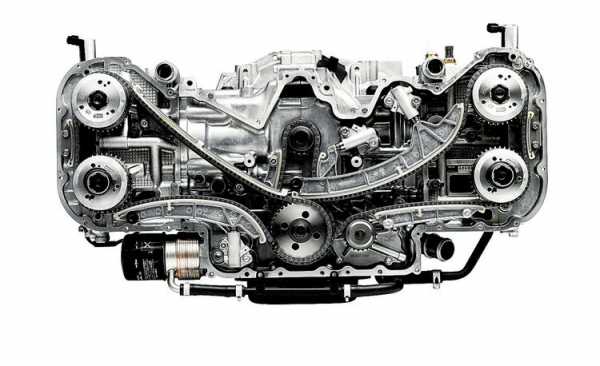

Оппозитный двигатель Subaru Tribeca

Получается, что все минусы касаются именно вашего кошелька, все вопросы лишь в том готовы ли вы отдать за это деньги. Но качество не оспаривается, именно по этому, нужно задуматься, лучше платить много раз по малу или не заплатить вовсе не когда.

Оппозитный двигатель Subaru Impreza

Поломка двигателя это большая редкость для двигателей и с меньшой работа способность, что уж говорить о «боксере», рассчитанным на миллион километров лучшими инженерами Fuji Heavy Indastries Ltd, специально для Subaru. Не знаю, зависит ли это от этого или нет, но Subaru не собираются отказываться от своих двигателей ещё очень долгое время и судя по их продажам людей это вполне устраивает. Такая позиция в первую очередь основывается на мнение, что отказ от оппозитного двигателя станет огромным шагом назад.

  • Принцип работы

carprofy.ru

Оппозитный двигатель преимущества и недостатки

После создания первого ДВС почти сразу возникли вопросы по его усовершенствованию и повышению мощности. Первый двигатель был одноцилиндровым, и сразу напрашивалось самое простое решение, позволяющее повысить его мощность – увеличить число цилиндров. Но следующие шаги в развитии ДВС были не такими очевидными, так как эти несколько цилиндров можно расположить по-разному – вертикально в ряд друг за другом, под углом или горизонтально. Вот такой последний вариант и получил название оппозитный двигатель, т.е. двигатель, цилиндры которого располагаются горизонтально, напротив (оппозитно) друг друга.

Варианты исполнения оппозитного двигателя

Однако даже подобное простое техническое решение – расположить горизонтально друг напротив друга цилиндры двигателя может быть реализовано несколькими вариантами. Когда работает такой оппозитный двигатель, его поршни могут двигаться разными способами.

Оппозитный боксер

Во время работы подобного мотора поршни всегда находятся друг относительно друга на расстоянии, и каждый работает в своем цилиндре – если один располагается на максимальном удалении от оси двигателя, то значит и другой, соседний, занимает аналогичное положение.


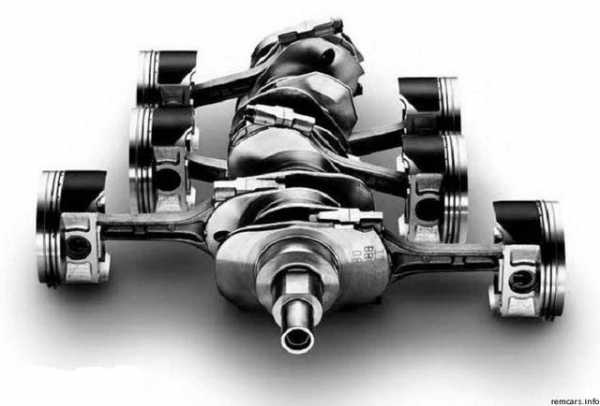

Такой порядок работы напоминает движения боксера, поэтому он получил название «боксер». Очень часто использует подобные оппозитные двигатели Субару. Описанный двигатель показан на фотографии ниже

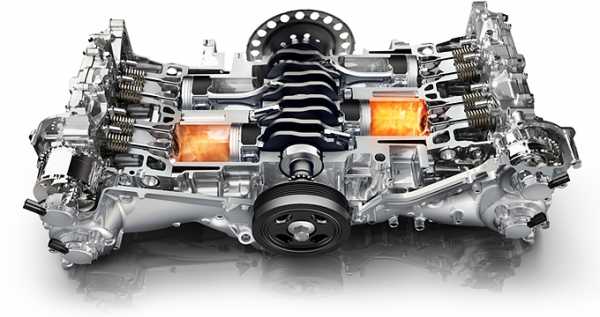

OPOC, возрождение старых идей

Другой принцип построения реализует оппозитный двигатель по типу OPOC. На сегодняшний день они начинают вновь развиваться благодаря инвестициям небезызвестного Била Гейтса. Устройство такого двигателя показано на рисунке ниже.

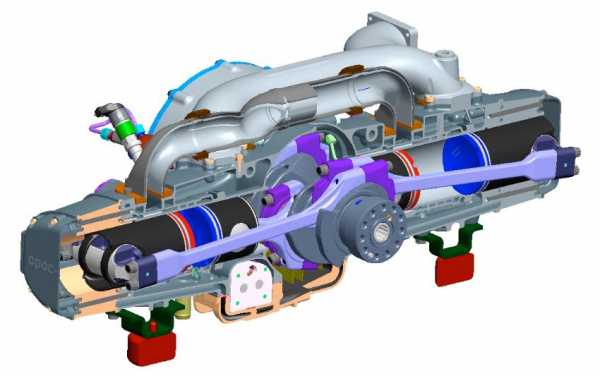

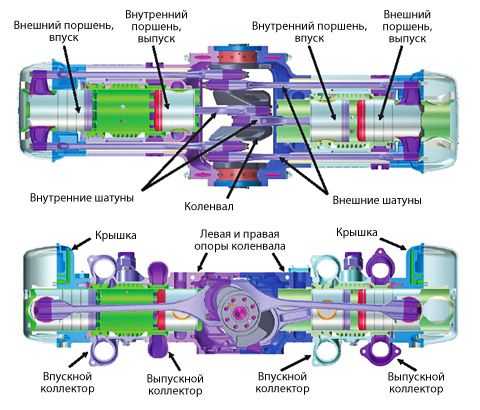

Этот оппозитный двигатель – двухтактный. На рисунке хорошо видно, что в цилиндре находится по два поршня, и закреплены они на одном коленчатом валу (на рисунке они обозначены как красный и синий). Красный обеспечивает впуск смеси, а синий – выпуск продуктов сгорания. Из конструкции подобного оппозитного двигателя исчезла головка блока цилиндров и механизм привода клапанов. Кроме того, достоинством такого оппозитника является то, что поршни работают на один коленвал.

Все это существенно снизило массу оппозитного двигателя и значительно расширило сферу его использования. Другой особенностью является то, что он может быть как дизельный, так и бензиновый. Необходимо обязательно уточнить, что как всякий двухтактный двигатель, он нуждается в продувке цилиндров. Для этого задействован электромотор с питанием от внешнего источника. Когда оппозитный двигатель выходит на режим, электродвигатель отключается, а устройство подачи воздуха превращается в турбонаддув.

Рассматривая конструкцию такого оппозитного мотора, необходимо отметить его плюсы: повышение эффективности, обеспечиваемое тем, что расширяющиеся газы давят на два поршня, а не на стенку камеры сгорания, а также повышенное усилие на валу. Кроме того, каждый поршень проходит меньшее расстояние, что снижает силу трения и, соответственно, потери.

Рассматривая другие плюсы, которые обещает подобный оппозитный двигатель, стоит отметить — компания-изготовитель сообщает, что когда он используется как дизельный, то:

  • такой двигатель легче обычного турбодизеля на пятьдесят-тридцать процентов;
  • подобный силовой агрегат содержит деталей на пятьдесят процентов меньше, чем обычный дизельный мотор;
  • занимает на пятьдесят-сорок пять процентов меньше места под капотом;
  • экономичней на пятьдесят-сорок пять процентов.

Однако стоит учитывать, что подобный оппозитный силовой агрегат еще достаточно сырой, а значит, отмеченные преимущества отражают в большей степени ожидания его разработчиков.

Оппозитный танковый двигатель

Да, был такой двигатель, это 5ТДФ, разработанный для танков Т-64, а также последующих Т-72 и других. Тогда он обеспечивал необходимую мощность при заданных габаритах. Подобный оппозитный двигатель и его устройство показаны на рисунке ниже


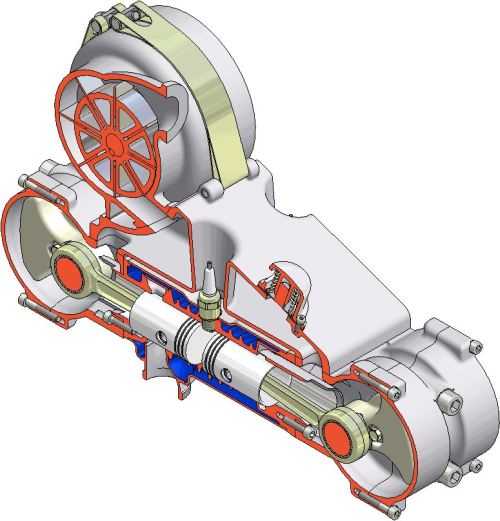

Как видно из рисунка, поршни у него расположены в одном цилиндре и движутся встречно, но работают каждый на собственный коленвал. При минимальном расстоянии между поршнями между ними образуется камера сгорания, где происходит воспламенение топлива. Существует оппозитный двигатель как бензиновый, так и дизельный. По аналогии с OPOC, для подачи воздуха в цилиндры, а также удаления отработанных газов, используется турбонаддув.

Используемый принцип встречного движения поршней позволил упростить конструкцию, обеспечить мощность и компактность силовой установки. Так, подобный дизельный оппозитный силовой агрегат при двух тысячах оборотов, объеме тринадцать и шесть десятых литра выдавал семьсот лошадиных сил, при этом занимая минимум места.

Чем хорош и плох оппозитник?

Надо отметить, что в истории автомобиля многие производители в разное время использовали оппозитный двигатель, пытаясь реализовать предоставляемые им преимущества. Однако в настоящий момент чаще других SUBARU применяет подобные моторы на своих автомобилях.


Сразу надо отметить, что именно устройство оппозитного силового агрегата обеспечивает его преимущества при установке на машине:
  • низкий центр тяжести автомобиля, что дает ему дополнительную устойчивость при движении;
  • уменьшение как шума, так и вибрации за счет движения поршней навстречу, благодаря чему оппозитный двигатель считается тише аналогичных рядных моторов;
  • значительный ресурс, достигающий миллиона километров при правильной эксплуатации.

Однако не бывает всегда все хорошо, есть минусы и недостатки и у оппозитника. Из них стоит отметить:

  1. ремонт подобного мотора очень сложный;
  2. устройство двигателя также достаточно сложное, и соответственно, у него высокая цена;
  3. затраты на обслуживание велики, а само обслуживание крайне затратное и неудобное, требует высокой квалификации исполнителей;
  4. расход масла при эксплуатации повышенный.

Несмотря на отмеченные минусы и недостатки, на ряд автомобилей (уже упомянутая SUBARU и некоторые модели Porshe), ставятся оппозитные силовые агрегаты. Надо думать, что производители достаточно точно взвешивают их достоинства и недостатки и осознанно идут на применение такого мотора.


Для ДВС расположение цилиндров горизонтально является лишь одним из возможных вариантов построения, но тем не менее, и в этом случае получаемый оппозитный двигатель отличается большими возможностями и значительными перспективами по использованию в автомобиле.

znanieavto.ru

Оппозитный двигатель: описание, характеристики, обслуживание, ремонт

Оппозитный двигатель — поршневой ДВС, особенность которого заключается в угле между рядами цилиндров, который к слову составляет 180 градусов. При этом не стоит путать его с V-образными двигателями с аналогичными углами.

Описание

Первый оппозитный двигатель был создан ОгнеславомКостовичем в 80-х годах 19 столетия для обустройства дирижабля «Россия». В 20 веке был сконструирован и запатентован двухтактный оппозитный мотор, который был высоко оценен мастерами из Европы.

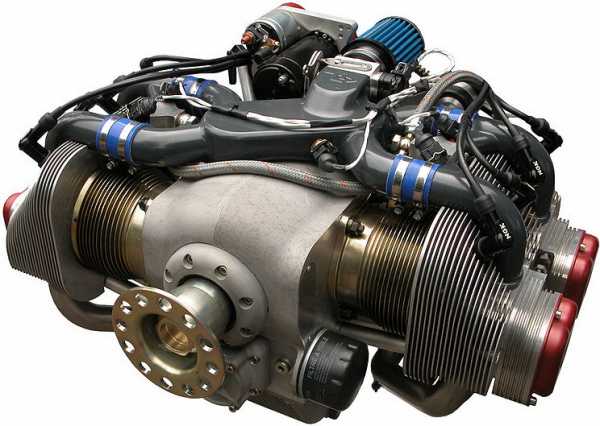

Оппозитный двигатель.

После определенный доработок двигатель устанавливался на мотоциклы, легкую авиацию и отечественные танки. В послевоенное время агрегатом интересовались такие компании как Porsche, VW, Subaru и AlfaRomeo.

По сравнению с ранними моделями и прототипами, нынешние моторы прошли череду доработок и усовершенствований, которые продолжаются и по сей день благодаря FujiHeavyIndustries.

Субару экспериментировало с количеством цилиндров, и нашла оптимальный вариант — 6-ти цилиндровый двигатель. Наиболее известными моделями оппозитных агрегатов являются:

  • «Боксер» — поршни постоянно равноудаленные друг от друга;
  • ОРОС — Opposed Piston Opposed Cylinder — поршни попарно двигаются навстречу.
  • 5 ТДФ — двухтактный многотопливный ДВС.

По сути, процесс работы двигателей такого типа не отличается от работы агрегатов другого типа конструкции. В свою очередь, такое расположение цилиндров имеет свои достоинства, равно как и недостатки.

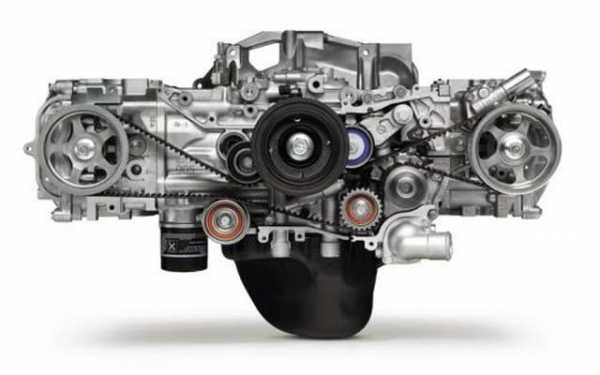

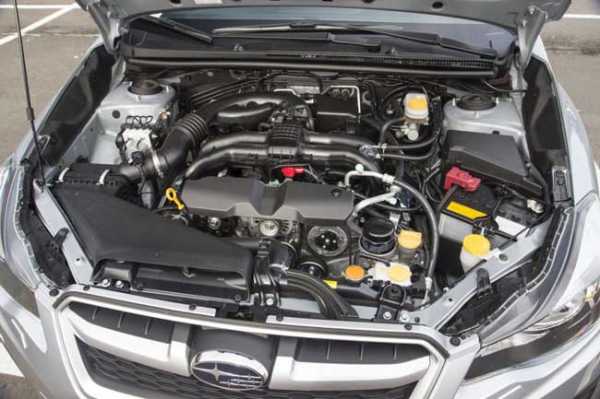

Оппозитный мотор Субару.

Рассмотрим, некоторые технические характеристики оппозитных моторов, которые устанавливались на Subaru:

EJ 25 2.5

Наименование

Характеристики

Производитель

Gunma Oizumi Plant

Марка мотора

EJ 25 2.5

Объём

2.5 литра (2457 см куб)

Мощность

155-300 л.с.

Диаметр цилиндра

99.5

Количество цилиндров

4

Количество клапанов

16

Степень сжатия

8.2 (EJ257)
8.4 (EJ255)
8.7 (EJ257)
9.5 (EJ25D 1996)
9.7 (EJ25D 1997-1999)
10.1 (EJ251/EJ252/EJ253)
10.7 (EJ254)

Расход топлива

10.4 литра на каждые 100 км пробега в смешанном режиме

Масло для мотора

0W-30
5W-30
5W-40
10W-30
10W-40

Ресурс

250+ тыс. км

Применяемость, кроме Форестера

Subaru Impreza (WRX/STI)
Subaru Legacy/Outback
Subaru Baja
SAAB 9-2X

Достоинства

Компактность. Разработка данного типа моторов начиналось именно с желания сохранить как можно больше пространства под капотом, а уменьшение высоты позволило достигнуть заданной цели.

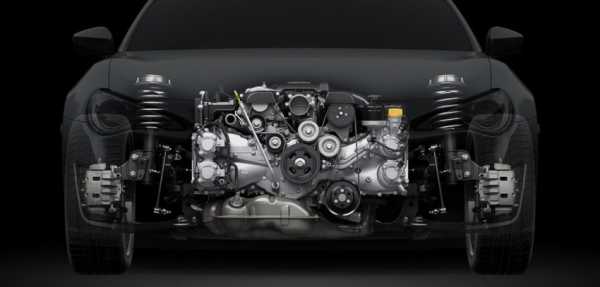

Расположение основных элементов оппозитного мотора.

Почти полное отсутствие вибрации достигается за счет «оппозитного» размещения поршней.

Ресурс мотора в среднем составляет от 500 000 км до первого КР. Разумеется, на это число влияет манера вождения, и можно встретить «счастливчиков», которые дожили до 800 000.

Данная конструкция обеспечивает низкий центр тяжести, что особенно ценно в спортивных авто, которым нужно обеспечивать высокую устойчивость.

Недостатки

Наиболее ощутимой проблемой для владельцев субаровских оппозитников является приличная стоимость обслуживания и невозможность совершения «домашнего» ремонта. Также ощутим тот факт, что из-за большого количества модификаций моторов взаимозаменить деталь не представляется возможным.

Неудобства доставляет и процесс шлифования шейки коленвала, который необходимо выполнять не специальном оборудовании. Не стоит забывать и об увеличенном расходе моторного масла, по сравнению с рядными «коллегами».

Обслуживание

Наиболее популярной современной моделью Subaru является Legacy. Рассмотрим процесс его обслуживания.

Система управления двигателем включает в себя функцию самодиагностики. При возникновении неисправности зажигается лампа Check Engine. При соединении клем в разъёме под рулевой колонкой и дальнейшем включении зажигания узнаем код неисправности, расшифровать который можно с помощью книги по ремонту авто Субару.

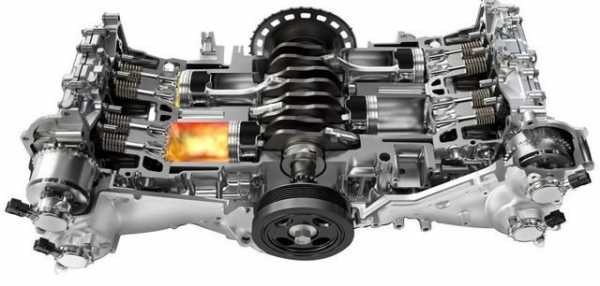

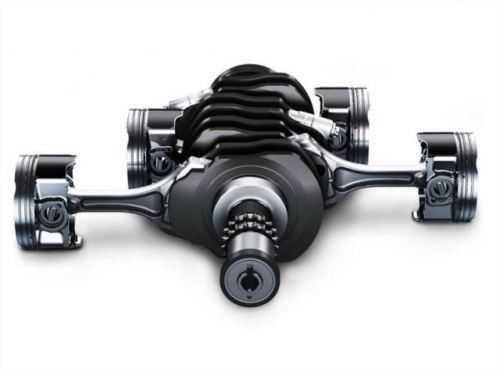

Расположение поршневой группы в оппозитном моторе.

Если выяснилось, что ошибок слишком много, то причиной является неправильный ремонт.

  • Высоковольтные провода меняются через 50 тыс.км
  • Срок службы зубчатого ремня распределительного вала составляет около 100 тыс. км, после рекомендуется его замена.
  • Ресурс сальников коленчатого и распределительного валов — 100 тыс. км, после которых они пропускают масло.
  • Замена топливного фильтра рекомендуется каждые 10 тыс.км.
  • Промывка топливных форсунок осуществляется раз в 50 тыс.км, при этом с двигателя они не снимаются.

Вывод

Оппозитный двигатель был создан не как альтернатива существующим ДВС, но он нашел своё место, как в прошлом, так и в нынешнем машиностроении.

avtodvigateli.com

Самый невероятный поршневой мотор » Военное обозрение


Допустим, сын спросит вас: «Папа, а какой самый-самый удивительный мотор на свете»? Что вы ему ответите? 1000-сильный агрегат от Bugatti Veyron? Или новый турбодвигатель AMG? Или мотор Volkswagen с двойным наддувом?

В последнее время появилось немало крутых изобретений, и все эти наддувы-впрыски кажутся удивительными… если не знать историю. Ибо самый удивительный мотор, о котором я знаю, был сделан в Советском Союзе и, как вы догадались, не для «Лады», а для танка Т-64. Он назывался 5ТДФ, и вот несколько удивительных фактов.

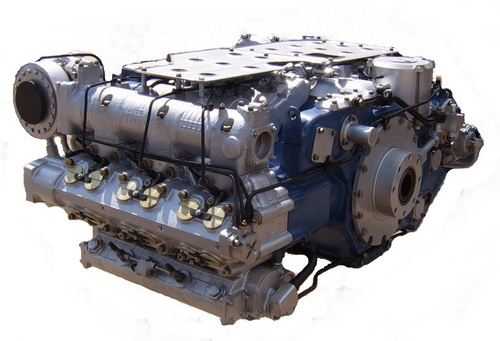

Он был пятицилиндровым, что само по себе необычно. У него было 10 поршней, десять шатунов и два коленчатых вала. Поршни двигались в цилиндрах в противоположных направлениях: сначала навстречу друг другу, потом обратно, снова навстречу и так далее. Отбор мощности осуществялся с обоих коленчатых валов, чтобы было удобно для танка.

Двигатель работал по двухтактному циклу, и поршни играли роль золотников, открывавших впускные и выпускные окна: то есть никаких клапанов и распредвалов у него не было. Конструкция была гениальной и эффективной – двухтактный цикл обеспечивал максимальную литровую мощность, а прямоточная продувка – высокое качество наполнение цилиндров.

Ко всему прочему 5ТДФ был дизелем с непосредственным впрыском, где топливо подавалось в пространство между поршнями незадолго до момента, когда они достигали максимального сближения. Причем, впрыск осуществлялся четырьмя форсунками по хитрой траектории, чтобы обеспечить мгновенное смесеобразование.

Но и этого мало. Двигатель имел турбокомпрессор с изюминкой – огромных размеров турбина и компрессор размещались на валу и имели механическую связь с одним из коленчатых валов. Гениально — на режиме разгона компрессор подкручивался от коленчатого вала, что исключало турбояму, а когда поток выхлопных газов как следует раскручивал турбину, мощность от нее передавалась на коленчатый вал, повышая экономичность мотора (такая турбина называется силовой).

Ко всему прочему мотор был многотопливным, то есть мог работать на дизтопливе, керосине, авиационном топливе, бензине или любой их смеси.

Плюс к этому еще полсотни необычных решений, вроде составных поршней со вставками из жаропрочной стали и системы смазки с сухим картером, как у гоночных автомобилей.

Все ухищрения преследовали две цели: сделать мотор максимально компактным, экономичным и мощным. Для танка важны все три параметра: первый облегчает компоновку, второй улучшает автономность, третий – маневренность.

И результат получился впечатляющим: при рабочем объеме 13,6 литра в самой форсированной версии мотор развивал более 1000 л.с. Для дизеля 60-х годов это был великолепный результат. По удельной литровой и габаритной мощностям мотор превосходил аналоги других армий в несколько раз. Я видел его вживую, и компоновка действительно поражает воображение – прозвище «Чемодан» ему очень идет. Я бы даже сказал «плотно набитый чемодан».

Он не прижился из-за чрезмерной сложности и дороговизны. На фоне 5ТДФ любой автомобильный мотор – даже от Bugatti Veyron – кажется каким-то до нельзя банальным. И чем черт не шутит, техника может сделать виток и снова вернуться к решениям, когда-то использованным на 5ТДФ: двухтактному дизельному циклу, силовым турбинам, многофорсуночному впрыску.

Началось же массовое возвращение к турбомоторам, которые одно время считались слишком сложными для неспортивных машин…

topwar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
