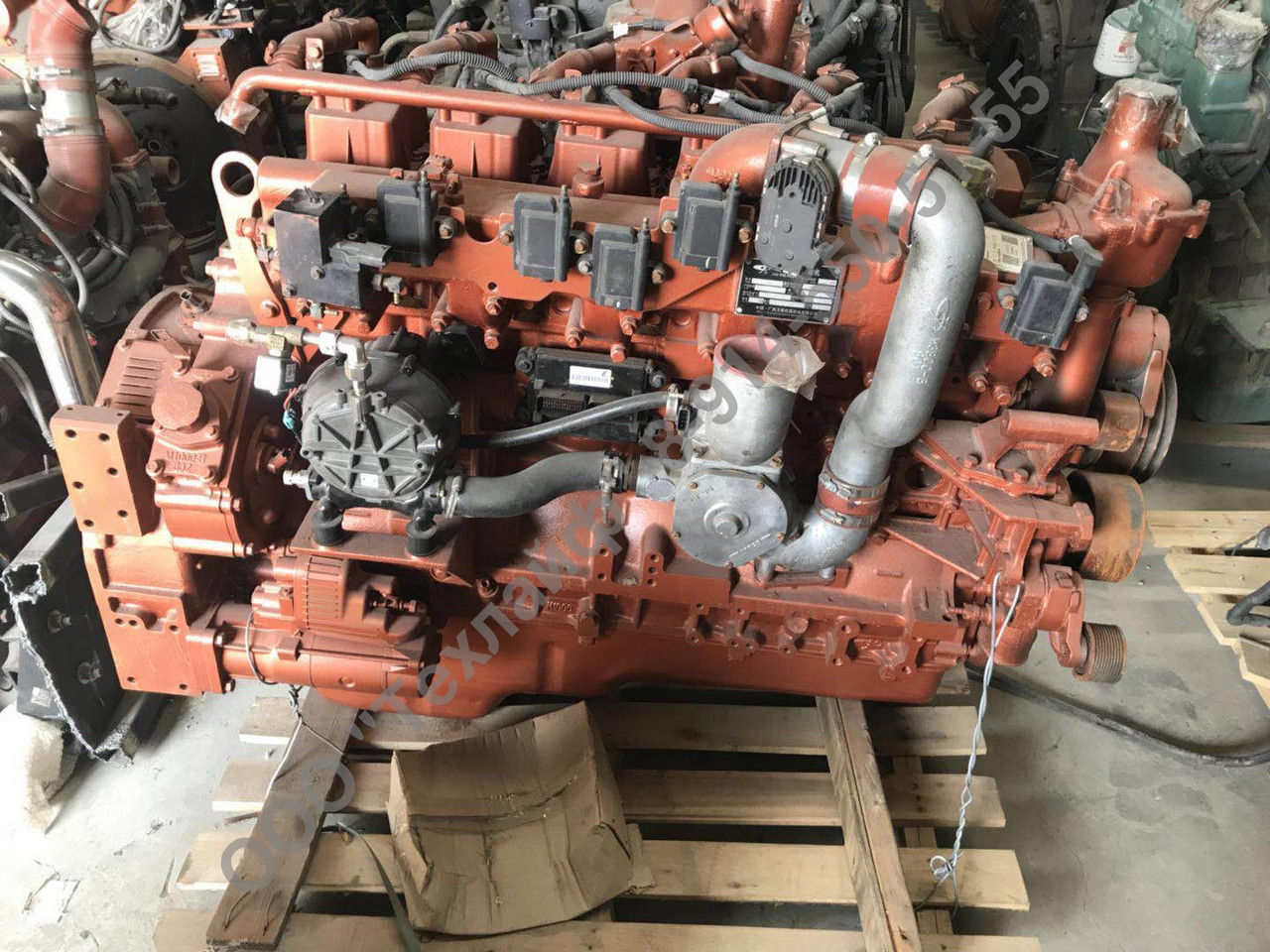

Газовый двигатель: Газовый двигатель внутреннего сгорания – меняет ли топливо принцип действия?

Содержание

Типы газовых двигателей

Двигатели на природном газе подходят для широкого спектра применений, включая легковые автомобили, легкие коммерческие автомобили, вилочные погрузчики, тяжелые грузовики, автобусы, морские суда, даже железнодорожные локомотивы и самолеты. Чистые свойства природного газа и отсутствие твердых частиц часто снижают износ двигателя, а также, увеличении интервалов обслуживания и замены масла. Это еще больше снижает эксплуатационные расходы.

Двигатели доступны в различных форматах, но обычно подпадают под следующие категории:

• Газовый двигатель (монотопливный)
• Газовый двигатель (двухтопливный)
• Газодизельный двигатель
• Газовый двигатель (трех-топливный)
• Прямой впрыск высокого давления, HPDI

Газовый двигатель (монотопливный)
Специальный двигатель использует природный газ в качестве единственного источника топлива. Газовый двигатель имеет преимущество, он «оптимизирован» для работы на природном газе, что обеспечивает максимальную эффективность и оптимальные результаты по выбросам. Некоторые специальные автомобили также оснащены запасным бензиновым баком, который используется, если в автомобилях заканчивается природный газ. Поскольку автомобиль оптимизирован для использования на природном газе, бензин следует использовать только для коротких поездок, а не на регулярной основе.

Газовый двигатель (двухтопливный)
Двухтопливные двигатели работают на природном газе или бензине (или другом топливе с искровым зажиганием, таком как этанол). Примечание. Газовый двигатель использует бензин для зажигания при включении двигателя, поэтому для успешной работы всегда требуется небольшое количество бензина.

Газодизельный двигатель
Газодизельный двигатель использует смесь природного газа и дизельного топлива, причем смесь природного газа и воздуха воспламеняется дизельным «пилотом». Дизель впрыскивается непосредственно в камеру сгорания, а газ вводится в воздухозаборник путем карбюрации или впрыска газа. Смесь природного газа и дизельного топлива варьируется в зависимости от нагрузки и рабочего цикла двигателя, в диапазоне от 80% до 0% газа. При более низких нагрузках на двигатель использование дизельного топлива, как правило, выше, тогда как при более высоких нагрузках на двигатель можно использовать более высокую долю газа. Газодизель обычно является результатом дооборудования дизельного двигателя и имеет преимущество, они не полностью зависят от природного газа для подачи топлива. Таким образом, если в транспортном средстве заканчивается природный газ или он находится вдали от доступного источника топлива для СПГ, он может работать исключительно на дизельном топливе.

Газовый двигатель (трехтопливный)
Относительно недавняя разработка технологий. Транспортное средство с трехтопливной системой использует бензин, этанол и метан. Транспортное средство может работать на бензине, этаноле (либо одновременно на бензине и этаноле) или природном газе. Трехтопливные автомобили впервые появились на рынке в 2005 году в Бразилии, где этанол и природный газ широко используются для транспорта.

Прямой впрыск высокого давления, HPDI
Запатентованная технология канадской компанией Westport заменяет приблизительно 90% дизельного топлива природным газом.

Основой топливной системы HPDI 2.0 является инновационная форсунка с двойной концентрической иглой. Она позволяет впрыскивать под высоким давлением в камеру сгорания небольшие объемы природного газа. Газ подается в конце такта сжатия. Для воспламенения газа при давлении, которое обеспечивает обычный дизельный двигатель, требуется более высокая температура. Поэтому для облегчения воспламенения в цилиндр предварительно впрыскивается небольшое количество дизельного топлива с последующим основным впрыском природного газа. Горящее дизтопливо мгновенно поджигает горячие продукты сгорания в цилиндре, а те, в свою очередь, впрыскиваемую следом порцию природного газа.

Ознакомиться с деталями переоборудования на метан (КПГ) Вы можете на странице нашего каталога:
https://gas-truck.ru/catalog/ustanovka-gbo

Газовый двигатель внутреннего сгорания на природном газе

Автор Алексей Белокуров На чтение 5 мин. Просмотров 188 Опубликовано

Газовый двигатель – это мотор, который использует в качестве горючего пропано-бутановую смесь или природный газ метан. Дал жизнь подобному агрегату немецкий ученый Отто. У него ушло около пятнадцати лет на разработку подобного двигателя. Износ подобных агрегатов сведен на нет, благодаря применению чистого природного газа, который не имеет твердых частиц. Соответственно снижаются расходы на уход и ремонт устройства.

Давайте посмотрим, что из себя представляет этот движок внутреннего сгорания.

Что же такое газовый двигатель внутреннего сгорания

Существует несколько типов газовых двигателей с внутренним сгоранием:

  • монотопливный. Этот агрегат использует газ только в качестве одного источника питания. У подобных устройств экокласс равен Евро 5, а производительность увеличена в несколько раз по сравнению с другими видами моторов. Однако, некоторые транспортные средства с этим мотором оптимизированы под работу на бензине. Водителям рекомендуется ездить на короткие дистанции на бензиновом топливе, так как агрегат может быстро выйти из строя, если постоянно использовать бензин вместо газа;
  • двухтопливный. Разница между первым и двухтопливным двигателе в том, что последний работает как на бензине, так и на газе. Кроме того, автовладельцу нужно постоянно иметь немного бензина в баке, если он ездит на транспортном средстве с этим агрегатом. Потому что для успешного запуска газовый двигатель использует небольшое количество бензина;
  • газодизельный агрегат. В этих моторах используется смесь газа и дизеля. Поджигается газ специальных дизельным «пилотом». Как это происходит: горючее впрыскивается в камеру сгорания, газовая смесь попадает в воздухозаборник, посредством впрыска. Если газовый двигатель работает под большими нагрузками, то соответственно использование дизеля будет больше, чем газа. Если же агрегат не нагружается и работает в спокойном режиме, то максимальное количество газовой смеси, которое используется для работы агрегата, равняется 80 процентам;
  • трехтопливный. Это разработка уже современного типа. В устройстве, работающем на природном газе, используются следующие виды топлива: бензин, метан и этанол. Первая модификация агрегата появилась в 2005 году в Бразилии;
  • HPDI. Эти газовые двигатели оснащены прямым впрыском высокого давления. Впрыск происходит посредством форсунки с двойной концентрической иглой. Смесь попадает в камеру сгорания в конце такта сжатия. Для облегчения воспламенения в камеру впрыскивается небольшое количество дизельного топлива.

Познакомиться с системой питания в двигателях на природном газе можно в следующем блоке.

Система питания двигателя от газобаллонной установки

На транспортных средствах газовая смесь в сжатом виде находится в баллонах. На этих устройствах устанавливается специальный мультиклапан, который позволяет заправлять баллон, и дозировать поступление смеси в газовый двигатель внутреннего сгорания.

Мультиклапан включает в себя:

  • заправочный и расходный вентиль;
  • указатель уровня газа, который в виде поплавка находится внутри баллона;
  • обратный клапан;
  • скоростной клапан;
  • стопорный.

Сжиженная смесь поступает по газовой магистрали в клапан, с установленным фильтрующим устройством. Здесь газ проходит очистку от твердых частиц и смол, которые могут находиться в нем. Затем смесь поступает в газовый испаритель. Давление газа понижается до 1 атмосферы.

Смесь попадает в дозатор и передается в смеситель. В этом приборе смешивается и поступает в камеру сгорания.

Газобаллонные автомобили

Машины с газовым мотором:

  • Камаз 820. 60;
  • Камаз 820.70;
  • трактор «Агромаш ТК85 метан»;
  • автомобиль «Урал Next».

Внимание! Российские компании сотрудничают с западными автомобильными концернами и совместно выпускают гибридные транспортные средства. Например, Ярославский автомобильный завод вместе с Westport создали серию газовых двигателей модели ЯМЗ 530.

Требования, предъявляемые к газообразным топливам

Требования, предъявляемые к двигателям, работающим на природном газе:

  • агрегат должен обеспечивать хорошее смесеобразование;
  • поступающее топливо должно быть высококалорийным;
  • не должно происходить коррозии или коррозийного износа во время работы мотора на природном газе.

Подобные моторы не образуют отложений на впускных и выпускных компонентах. Топливо должно сохранять свои качества при транспортировке. А также стоимость на подобное горючее не должна превышать допустимые цены государством.

Преимущества использования газообразного топлива

В использовании природной газомоторной смеси есть положительные стороны. Вот некоторые из них:

  • малая себестоимость, а значит и цена на подобное горючее будет меньше, чем у бензина или дизеля;
  • стойкость к детонации. Так как октановое число газа равно 105;
  • жизненный ресурс мотора увеличивается в 2 раза, а сам агрегат работает мягко и тихо;
  • в половину увеличивается срок службы свечей зажигания;
  • не образует нагар на стенках цилиндров и клапанах;
  • не образуются смолистые отложения на элементах мотора.

В отличие от бензиновых моторов, токсичность сгоревших газов снижена в этом случае на 80 процентов. Газовая смесь имеет однородный состав по сравнению с бензином. Ее нельзя разбавить более худшим топливом.

Недостатки газообразного топлива

Но есть и недостатки у подобного горючего. К примеру:

  • снижение мощности газового двигателя из-замедленного сгорания газа;
  • возникновение трудностей с зажиганием во время понижения температур ниже минус двадцати градусов;
  • увеличение веса авто. Например, при работе на сжиженном газе вес увеличивается до 50 кг и на сжатом – 800 кг;
  • увеличивается цена на транспортное средство из-за использования дорогостоящего оборудования;
  • сложность технического обслуживания;

А также заправки с газом должны находится на расстоянии 250 км. Больше авто на газе не проедет. Водитель должен соблюдать правила безопасности при использовании топлива с газом в машине. Баллоны с газом должны проходить освидетельствование в ГИБДД,

Кому выгоден двигатель на газе

Сейчас ДВС с газомоторной смесью устанавливают на автобусы, спецтехнику. То есть на транспортные средства, которые сжирают много топлива и работают ежедневно, чтобы уменьшить затраты на бензин или дизель.

Однако появилось много легкового транспорта, работающего на гибридных двигателях. Считается, что газовые двигатели пока еще молодое направление. Оно не достигло технической зрелости.

Заключение

Так или иначе газовые двигатели входят в нашу жизнь. В будущем возможно полное замещение природным газом бензина и дизеля.

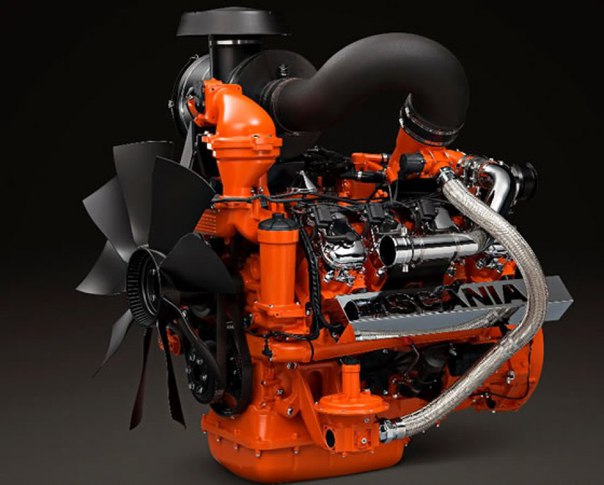

Газовый двигатель – Основные средства

О достоинствах газомоторного топлива, в частности метана, сказано немало, но напомним о них еще раз.

Это экологичный выхлоп, удовлетворяющий текущие и даже будущие законодательные требования к токсичности. В рамках культа глобального потепления это важное преимущество, поскольку нормы Euro 5, Euro 6 и все последующие будут насаждаться в обязательном порядке и проблему с выхлопом так или иначе придется решать. К 2020 г. в Евросоюзе новым транспортным средствам будет разрешено производить в среднем не более 95 г СО2 на километр. К 2025 г. этот допустимый предел могут еще опустить. Двигатели на метане способны удовлетворить эти нормы токсичности, и не только благодаря меньшему выбросу СО2. Показатели выбросов твердых частиц в газовых двигателях также ниже, чем у бензиновых или дизельных аналогов.

Далее, газомоторное топливо не смывает масло со стенок цилиндра, что замедляет их износ. Как утверждают пропагандисты газомоторного топлива, ресурс двигателя волшебным образом вырастает в разы. При этом они скромно умалчивают о теплонапряженности работающего на газе двигателя.

И главное преимущество газомоторного топлива – это цена. Цена и только цена покрывает все недостатки газа как моторного топлива. Если мы говорим о метане, то это неразвитая сеть АГНКС, которая буквально привязывает газовый автомобиль к заправке. Количество заправок сжиженным природным газом ничтожно, этот вид газомоторного топлива сегодня представляет собой нишевой, узкоспециальный продукт. Далее, газобаллонное оборудование занимает часть полезной грузоподъемности и полезного пространства, ГБО хлопотно и накладно в обслуживании.

Технический прогресс породил такой вид двигателя, как газодизель, живущий в двух мирах: дизельном и газовом. Но как универсальное средство газодизель не реализует в полном объеме возможности ни того, ни другого мира. Нельзя оптимизировать ни процесс сгорания, ни показатели КПД, ни образование выбросов для двух видов топлива на одном двигателе. Для оптимизации газовоздушного цикла нужно специализированное средство – газовый двигатель.

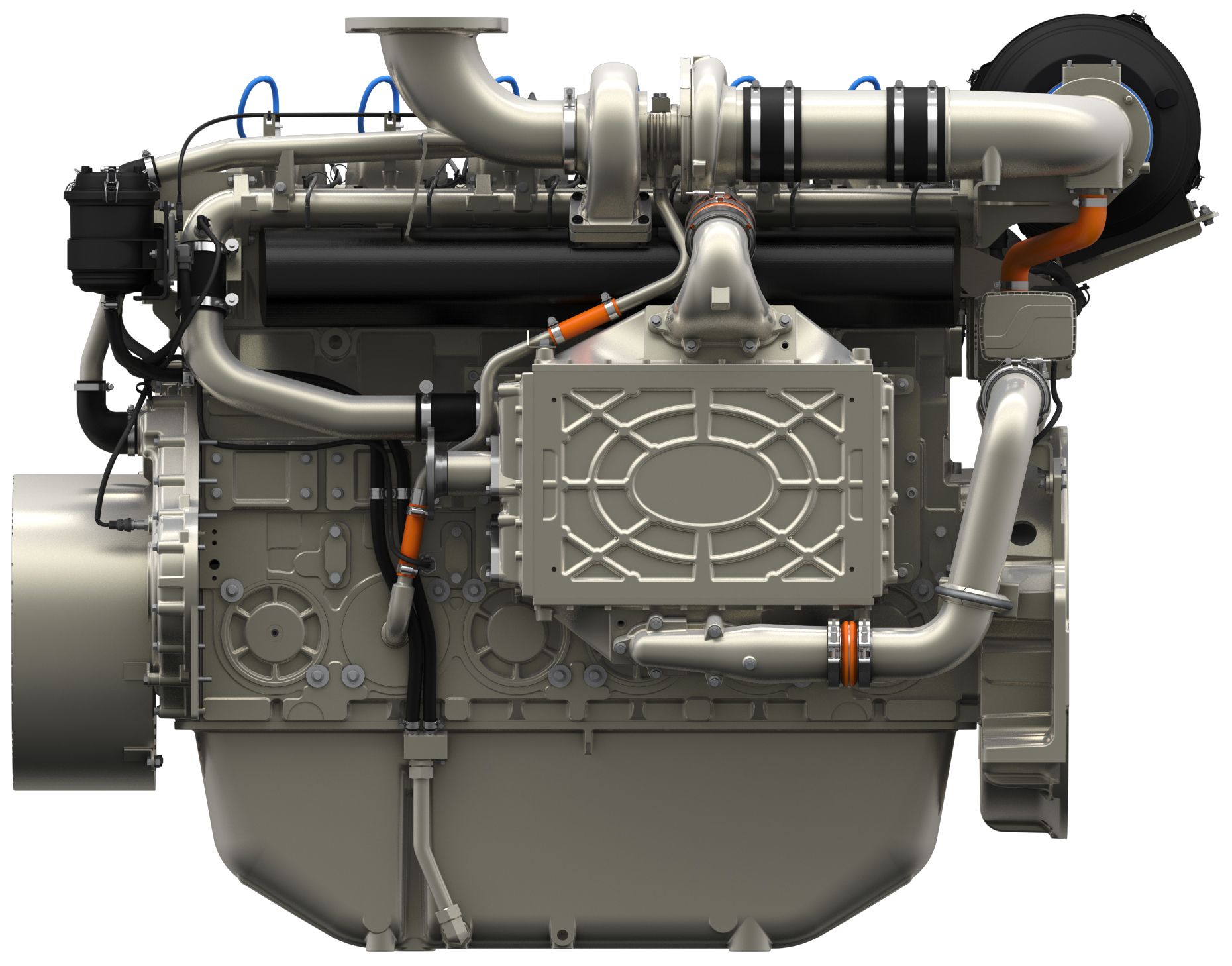

Сегодня все газовые двигатели используют внешнее образование газовоздушной смеси и воспламенение от свечи зажигания, как в карбюраторном бензиновом двигателе. Альтернативные варианты – в стадии разработки. Газовоздушная смесь образуется во впускном коллекторе путем инжекции газа. Чем ближе к цилиндру происходит этот процесс, тем быстрее реакция двигателя. В идеале газ должен впрыскиваться прямо в камеру сгорания, о чем речь пойдет ниже. Сложность управления не единственный недостаток внешнего смесеобразования.

Инжекция газа управляется электронным блоком, который также регулирует угол опережения зажигания. Метан горит медленнее дизельного топлива, то есть газовоздушная смесь должна воспламеняться раньше, угол опережения также регулируется в зависимости от нагрузки. Кроме того, метану нужна меньшая степень сжатия, нежели дизельному топливу. Так, в атмосферном двигателе степень сжатия снижают до 12–14. Для атмо­сферных двигателей характерен стехиометрический состав газовоздушной смеси, то есть коэффициент избытка воздуха a равен 1, что в какой-то степени компенсирует потерю мощности от снижения степени сжатия. КПД атмосферного газового двигателя на уровне 35%, тогда как у атмосферного же дизеля КПД на уровне 40%.

Автопроизводители рекомендуют использовать в газовых двигателях специальные моторные масла, отличающиеся водостойкостью, пониженной сульфатной зольностью и одновременно высоким значением щелочного числа, но не возбраняются и всесезонные масла для дизельных двигателей классов SAE 15W-40 и 10W-40, которые на практике применяются в девяти случаях из десяти.

Турбокомпрессор позволяет снизить степень сжатия до 10–12 в зависимости от размерности двигателя и давления во впускном тракте, а коэффициент избытка воздуха увеличить до 1,4–1,5. При этом КПД достигает 37%, но одновременно значительно возрастает теплонапряженность двигателя. Для сравнения: КПД турбированного дизельного двигателя достигает 50%.

Повышенная теплонапряженность газового двигателя связана с невозможностью продувки камеры сгорания при перекрытии клапанов, когда в конце такта выпуска одновременно открыты выпускные и впускные клапаны. Поток свежего воздуха, особенно в наддувном двигателе, мог бы охлаждать поверхности камеры сгорания, снижая таким образом теплонапряженность двигателя, а также снижая нагрев свежего заряда, это увеличило бы коэффициент наполнения, но для газового двигателя перекрытие клапанов недопустимо. Из-за внешнего образования газовоздушной смеси воздух всегда подается в цилиндр вместе с метаном, и выпускные клапаны в это время должны быть закрыты во избежание попадания метана в выпускной тракт и взрыва.

Уменьшенная степень сжатия, повышенная теплонапряженность и особенности газовоздушного цикла требуют соответствующих изменений, в частности, в системе охлаждения, в конструкции распредвала и деталей ЦПГ, а также в применяемых для них материалах для сохранения работоспособности и ресурса. Таким образом, стоимость газового двигателя не так уж отличается от стоимости дизельного аналога, а то и выше. Плюс к этому стоимость газобаллонного оборудования.

Флагман отечественного автомобилестроения ПАО «КАМАЗ» серийно выпускает газовые 8-цилиндровые V-образные двигатели серий КамАЗ-820. 60 и КамАЗ-820.70 размерностью 120х130 и рабочим объ­емом 11,762 л. Для газовых двигателей используют ЦПГ, обеспечивающую степень сжатия 12 (у дизельного КамАЗ-740 степень сжатия 17). В цилиндре газовоздушная смесь воспламеняется искровой свечой зажигания, установленной вместо форсунки.

Для большегрузных автомобилей с газовыми двигателями используют специальные свечи зажигания. Так, Federal-Mogul поставляет на рынок свечи с иридиевым центральным электродом и боковым электродом, выполненным из иридия или платины. Конструкция, материалы и характеристики электродов и самих свечей учитывают температурный режим работы большегрузного автомобиля, характерный широким диапазоном нагрузок, и сравнительно высокую степень сжатия.

Двигатели КамАЗ-820 оборудуют системой распределенного впрыска метана во впускной трубопровод через форсунки с электромагнитным дозирующим устройством. Газ инжектируется во впускной тракт каждого цилиндра индивидуально, что позволяет корректировать состав газовоздушной смеси для каждого цилиндра с целью получения минимальных выбросов вредных веществ. Расход газа регулируется микропроцессорной системой в зависимости от давления перед инжектором, подача воздуха регулируется дроссельной заслонкой с приводом от электронной педали акселератора. Микропроцесорная система управляет углом опережения зажигания, обеспечивает защиту от воспламенения метана во впускном трубопроводе при сбое в системе зажигания или неисправности клапанов, а также защиту двигателя от аварийных режимов, поддерживает заданную скорость автомобиля, обеспечивает ограничение крутящего момента на ведущих колесах автомобиля и самодиагностику при включении системы.

«КАМАЗ» в значительной степени унифицировал детали газовых и дизельных двигателей, но далеко не все, и многие внешне схожие детали для дизеля – коленвал, распредвал, поршни с шатунами и кольцами, головки блока цилиндров, турбокомпрессор, водяной насос, масляный насос, впускной трубопровод, поддон картера, картер маховика – не подходят для газового двигателя.

В апреле 2015 г. «КАМАЗ» запустил корпус газовых автомобилей мощностью 8 тыс. единиц техники в год. Производство размещено в бывшем газодизельном корпусе автозавода. Технология сборки следующая: шасси собирают и устанавливают на него газовый двигатель на главном сборочном конвейере автомобильного завода. Потом шасси буксируют в корпус газовых автомобилей для монтажа газобаллонного оборудования и проведения всего цикла испытаний, а также для обкатки автотехники и шасси. При этом газовые двигатели КАМАЗ (в том числе модернизированные с компонентной базой «БОШ»), собираемые на моторном производстве, также проходят испытания и обкатку в полном объеме.

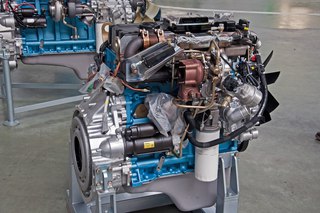

«Автодизель» (Ярославский моторный завод) в содружестве с компанией Westport разработал и выпускает линейку газовых двигателей на базе семейства 4- и 6-цилиндровых рядных двигателей ЯМЗ-530. Шестицилиндровый вариант может устанавливаться на автомобили нового поколения «Урал NEXT».

Как уже говорилось выше, идеальный вариант газового двигателя – это непосредственный впрыск газа в камеру сгорания, но до сих пор мощнейшее глобальное машиностроение не создало такой технологии. В Германии исследования ведет консорциум Direct4Gas, возглавляемый компанией Robert Bosch GmbH в партнерстве с Daimler AG и Штутгартским научно-исследовательским институтом автомобильной техники и двигателей (FKFS). Министерство экономики и энергетики Германии поддержало проект суммой в 3,8 млн евро, что на самом деле не так уж много. Проект будет работать с 2015-го до января 2017 г. На-гора должны выдать промышленный образец системы непосредственного впрыска метана и, что не менее важно, технологию ее производства.

По сравнению с нынешними системами, использующими многоточечный впрыск газа в коллектор, перспективная система непосредственного впрыска способна на 60% увеличить крутящий момент на низких оборотах, то есть ликвидировать слабое место газового двигателя. Непосредственный впрыск решает целый комплекс «детских» болезней газового двигателя, принесенных вместе с внешним смесеобразованием.

В проекте Direct4Gas разрабатывают систему непосредственного впрыска, способную быть надежной и герметичной и дозировать точное количество газа для впрыска. Модификации самого двигателя сведены к минимуму, чтобы промышленность могла использовать прежние компоненты. Команда проекта комплектует экспериментальные газовые двигатели недавно разработанным клапаном впрыска высокого давления. Систему предполагается тестировать в лаборатории и непосредственно на транспортных средствах. Исследователи также изучают образование топливно-воздушной смеси, процесс управления зажиганием и образование токсичных газов. Долгосрочная цель консорциума – это создание условий, при которых технология сможет выйти на рынок.



Итак, газовые двигатели – это молодое направление, еще не достигшее технологической зрелости. Зрелость наступит, когда Bosch со товарищи создадут технологию непосредственно впрыска метана в камеру сгорания.

Газовое топливо для коммерческой техники. Газовые двигатели – Основные средства

А. Дмитриевский, канд. техн. наук, ГНЦ РФ «НАМИ»

(Окончание. Начало см. «ОС» № 10, 11, 2007 г.)

Газовые баллоны. Существует два типа газовых баллонов для систем питания на сжиженном газе: цилиндрические и торосферические (по форме запасного колеса). Цилиндрические баллоны выполняются из листовой углеродистой стали сварными с продольным швом. В частности, завод «Калининградгазавтоматика» выпускает комплекты газового оборудования, предусматривающие использование цилиндрических баллонов вместимостью 50 и 65 л, а также торосферических баллонов на 60 л. Фирма «Калина» для газовой аппаратуры использует баллоны от 80 л (масса 34 кг) до 277 л (масса 83 кг), производимые в Пензе, а также выпускаемые в Турции торосферические баллоны вместимостью от 45 л (масса 27 кг) до 90 л (масса 50 кг).

Автомобильные баллоны для сжиженного газа фирмы Stako S.C. (Польша): цилиндрический (а)и тороcферический (б)

Фирма Stako S.C. (Польша) выпускает около 40 вариантов как цилиндрических, так и торосферических баллонов для сжиженного газа. Вместимость цилиндрических баллонов – от 50 до 230 л, торосферических – от 40 до 95 л.

Грузовые автомобили оборудуются баллонами вместимостью от 115 до 274 л. На автобусы ПАЗ-3205 ставят по два баллона AD360/70. Фирма Mobil Gaz System (Пенза и Саранск) использует также цилиндрические баллоны фирмы Stako S.C. (Польша) вместимостью от 50 до 230 л и торосферические – от 34 до 95 л (для установки вместо запасного колеса). Существует много систем, выпускаемых другими производителями.

Фильтр высокого давления: 1 – шпилька; 2 – сетка с фильтрующим элементом; 3 – стакан

В настоящее время на автомобильном транспорте находят применение газобаллонные установки для работы на сжатом газе низкого и среднего давления от 1,2 до 5,0 МПа. Такие газобаллонные установки применяются в основном для городских автобусов, работающих на коротких маршрутах. Газобаллонные установки высокого давления, до 20 МПа, позволяют существенно увеличить пробег между заправками, но при этом намного возрастает масса баллонов, снижая полезную нагрузку автомобиля. Масса металлопластиковых баллонов для сжатого газа находится в пределах 21,4...33,5 кг при вместимости 34,4...51 л соответственно. Масса баллона на 50 л, выполненного из легированной стали, увеличивается до 60 кг.

Фильтр и редуктор высокого давления. Из баллона сжатый газ поступает в фильтр высокого давления. После фильтра устанавливают манометр и электромагнитный газовый клапан высокого давления. В редукторе высокого давления давление газа снижается с 19,6 до 0,6...1,1 МПа. К штуцерам редуктора для подогрева газа подводится жидкость из системы охлаждения двигателя. Дальше газ через клапан низкого давления поступает в газовый редуктор низкого давления и затем в смеситель.

Испарители, редукторы низкого давления и смесители. Их конструкция для пропан-бутана и метана аналогична. Редуктор-испаритель РГ-004 01 (см. рисунок) аналогичен по конструкции редукторам, применяемым в системах питания СНГ.

Редуктор высокого давления: 1 – рычаг; 2 – выход к редуктору низкого давления; 3 – мембрана и водяной патрубок; 4 – шпилька; 5 – пружина предохранительного клапана; 6 – дренажный канал; 7 – канал подвода газа; 8 – клапан высокого давления; 9 – патрубок охлаждающей жидкости

Подогрев осуществляется жидкостью из системы охлаждения двигателя, поступающей в полость Б. При переходе на питание газом напряжение сети подается в обмотку электромагнитного клапана 5, клапан открывается, и газ поступает в полость Д, давление в которой (0,04 ±0,002 МПа) определяется системой «клапан первой ступени 6 – мембрана 7 – торсионная пружина – упорный регулировочный винт». Испарившийся газ через клапан, управляемый рычагом 3 и диафрагмой второй ступени, поступает в полость В, в которой поддерживается давление +5...–10 мм вод. ст., и далее по трубке в смеситель. В редукторе расположен винт регулировки подачи газа на холостом ходу.

Газовые смесители. Газовый смеситель главной дозирующей системы имеет отверстия по окружности диффузора или кольцевую щель, через которую газ подается в смесительную камеру. Его можно устанавливать между воздушным фильтром и входным патрубком карбюратора. Например, газовые смесители НПФ «САГА» устанавливаются в полости воздушного фильтра автомобилей «ГАЗель».

На частичных нагрузках из кольцевого сечения смесителя газ с высокой скоростью проходит через щель приоткрытой дроссельной заслонки, что обеспечивает хорошее перемешивание его с воздухом. На полных нагрузках обогащение смеси осуществляется экономайзером, имеющим регулировочный винт для коррекции состава смеси.

Схема редуктора-испарителя РГ-004 01: Б – полость жидкостного подогрева газа; В – полость второй ступени; Г – надмембранная полость; Д – полость первой ступени; 1 – клапан второй ступени; 2 – мембрана второй ступени; 3 – рычаг второй ступени; 4 – угольник входной; 5 – клапан входной электромагнитный; 6 – клапан первой ступени; 7 – мембрана первой ступени; 8 – якорь

Рядом фирм разработаны электромагнитные газовые форсунки для распределенной по цилиндрам подачи газа. Один из вариантов – электромагнитный газовый клапан ЭГК-2,0 с шариковым затвором. Фирмами ПК НПФ «ЭКИП», ООО «Газмотор-Комплект», ОАО «Автосистема», ОАО «Рыбинский завод приборостроения» разработаны двухтопливные системы с распределенной фазированной подачей как природного газа, так и бензина.

Микропроцессорная система управления впрыском обеспечивает переключение режима работы (газ/ бензин) без выработки бензина, оптимальные углы опережения зажигания, экономию газа до 20%, диагностику состояния компонентов двухтопливной системы. Давление газа устанавливается электроуправляемым (безмембранным) газовым редуктором с регулируемым давлением в диапазоне 0,25...1,0 МПа. На входе в него поддерживается давление около 1,2 МПа с помощью редуктора высокого давления.

Саратовское автоагрегатное производство ООО «СЭПО-ЗЭМ» создало следующие элементы газотопливной аппаратуры:

• редуктор давления для природного газа РВД-200/3-25 при рабочем давлении на входе от 20,0 до 0,8 МПа с погрешностью ±4%. Давление на выходе ±0,5 МПа при расходе газа от 1,5 до 25,0 кг/ч;

• электромагнитную газовую форсунку ФЭК-23 (-24, -26) для распределенной подачи природного газа в систему впуска под давлением 10 кПа. Динамический расход воздуха при управляющем импульсе 8 мс – 0,45 л/с ± 3%;

Электроприводный трехступенчатый редуктор компании Landi Renzo, (мод. TN 1/BM) для впрысковых и карбюраторных двигателей на природном газе, оснащенный манометром и входным электромагнитным клапаном высокого давления. Выпускается пять версий редуктора: для двигателей мощностью до 100 кВт, до 184 кВт и до 160 кВт

• дозатор газа (природного и нефтяного) для двигателей с рабочим объемом цилиндров 1,1...3,0 л;

• 8-разрядный блок управления шаговым двигателем дозатора газа БУПГ-01 для поддержания оптимального состава смеси клапаном, бензиновым и газовым электромагнитными клапанами, ограничением максимальной частоты вращения, диагностики канала дозирования топлива.

Широкое распространение в России получила продукция ряда итальянских фирм. Компании Landi Renzo и OMVL производят несколько вариантов систем впрыска для 4-, 6- и 8-цилиндровых двигателей мощностью от 75 до 250 л.с. с самодиагностикой ОВD и уровнем токсичности Еurо 3 и Еurо 4. Кроме того, эти же компании и компании Lovato, Voltran (для фирмы ITALGAS) выпускают много вариантов как вакуумных, так и электроприводных редукторов для впрысковых и карбюраторных двигателей. На cнимке вверху показан электроприводный трехступенчатый редуктор компании Landi Renzo (модель TN 1/BМ).

Конвертирование дизельных двигателей на газовое топливо. При конвертировании дизельных двигателей на газовое топливо вместо дизельной аппаратуры для воспламенения газовоздушной смеси устанавливают систему зажигания, аналогичную системе бензинового двигателя. Степень сжатия снижается до 11...12. Преимуществом двигателей, конвертированных на газовое топливо, является существенное снижение их стоимости за счет замены дорогостоящей дизельной аппаратуры на систему зажигания от свечи.

При этом достигается экономия дизельного топлива, исключается выброс сажи и твердых частиц, появляется возможность применить обычный, трехкомпонентный нейтрализатор с обратной связью от кислородного датчика для снижения выброса СО, СН и оксидов азота, снизить жесткость работы и уровень шума. К числу проявляющихся недостатков относятся проблемы, связанные с необходимостью повысить пробивное напряжение системы зажигания, применять «холодные» свечи зажигания и обеспечить их ресурс из-за высокой степени сжатия. Увеличивается неравномерность распределения смеси по цилиндрам, повышается тепловая нагрузка на поршень, что ограничивает форсирование двигателя. Ряд недостатков удается устранить, применив распределенный фазированный впрыск газа после закрытия выпускных клапанов.

Одним из вариантов применения системы питания с впрыском природного газа является газовый двигатель КамАЗ для автобусов и коммунальной техники модели Э 820.01-200, выполненный на базе дизеля 740.50-320 (рабочий объем цилиндров 11,75 л). В двигателе вместо форсунок установлены искровые свечи зажигания, изменены поршни с целью снижения степени сжатия до 12,2. Двигатель оборудован системой распределенного впрыска газа через форсунки с электромагнитным дозирующим устройством.

Микропроцессорная система управления обеспечивает регулировку расхода газа за счет изменения давления перед форсунками, регулировку количества воздуха дроссельной заслонкой с электроприводом от «электронной» педали акселератора, управление углом опережения зажигания, поддержание заданной скорости автомобиля, ограничение крутящего момента на ведущих колесах автомобиля, самодиагностику, защиту двигателя от аварийных режимов.

Ведутся работы по конвертации двигателя ЯМЗ-236 НЕ2 на питание газом с искровым зажиганием и микропроцессорной системой управления топливоподачей на базе 16-разрядного процессора. Газовые двигатели комплектуют турбокомпрессором и системой нейтрализации отработавших газов. Уже много лет ведутся работы по непосредственному впрыску газа в цилиндры, что обеспечит существенное увеличение мощностных показателей. Однако вследствие многочисленных проблем с созданием топливоподающей аппаратуры и систем управления эти разработки массового применения еще не нашли.

Переоборудование бензиновых двигателей «на газ». Учитывая, что скорость сгорания газовых смесей ниже, чем бензовоздушных, в системе зажигания должно быть предусмотрено два варианта характеристик угла опережения зажигания для бензина и для газа. Это достигается применением электронных систем управления.

При переводе двигателя на питание пропан-бутаном обычно требуется повысить напряжение системы зажигания в среднем на 20. ..40% при равных искровых промежутках. Рекомендуется уменьшить зазор между контактами свечей на 20...40%. Кроме того, на 80...90 °С повышается температура наконечника изолятора свечи, поэтому для газовых двигателей выпускают специальные свечи с более длинным серебряным центральным электродом, что обеспечивает высокую стабильность системы зажигания в процессе эксплуатации. Эти свечи можно использовать и при работе на бензине.

Тракторные двигатели на газовом топливе. ГНЦ РФ НАМИ и АО «Автосистема» разработали газодизельную аппаратуру для питания природным газом тракторных двигателей.

Имеется ряд опытных моделей тракторов, оборудованных этой системой:

у модели Т-30 «Владимирец» с тремя баллонами вместимостью по 51 л каждый номинальная мощность двигателя – 23,5 кВт, расход топлива в дизельном режиме – 228 г/кВт•ч, при газодизельном цикле – 68,4 г/кВт•ч дизельного топлива и 6,6 м3/ч природного газа. Длительность транспортных работ на одной заправке – 23,0 ч, в том числе по газодизельному циклу 10,5 ч (при работе только по дизельному циклу – 16,7 ч). Масса трактора за счет установки газового оборудования с металлопластиковыми баллонами увеличивается на 1060 кг;

Тракторы холдинговой компании «Агротехэнерго» с газодизельной аппаратурой ГНЦ РФ НАМИ и АО «Автосистема»: слева – трактор Т-30 «Владимирец», справа – МТЗ-82

трактор МТЗ-82 с четырьмя баллонами по 51 л и двигателем номинальной мощностью 55 кВт. Расход топлива при номинальной мощности в дизельном режиме 13,5 кг/ч, при газодизельном цикле – 2,6 кг/ч дизельного топлива и 13,2 м3/ч природного газа. Длительность транспортных работ на одной заправке – 23,0 ч, в том числе по газодизельному циклу 10,5 ч (при работе только по дизельному циклу – 16,7 ч).

Имеются и другие модели тракторов, например ДТ-75, Т-150К, К-707, с газодизельными двигателями номинальной мощностью от 66 до 198 кВт.

Страницы истории

Газ (фр. gaz, от греч. chaos – хаос), агрегатное состояние вещества, в котором оно равномерно заполняет весь предоставленный ему объем.

Вы знаете, что газовый двигатель появился раньше, чем бензиновый? За многолетнюю историю двигателя внутреннего сгорания в качестве топлива конструкторы использовали самые разные вещества, том числе и такие экзотические, как спирт, водород, рапсовое масло и даже древесные чурки (для газогенераторных двигателей). Первый коммерческий ДВС работал на светильном газе. Затем перешли к использованию бензина и дизельного топлива. Прошло много времени, прежде чем разработчики снова вернулись к идее применять газ, а именно метан (сжатый газ) и пропан-бутановые смеси (сжиженный газ). История использования газа как топлива для двигателя внутреннего сгорания берет свое начало еще в XIX в.

1823 г. – англичанин Самуэль Браун построил газовый ДВС на светильном газе.

1842 г. Дрейк (Англия) запатентовал газовый двигатель с калильным зажиганием.

1860 г. Выдан патент Жану Этьену Ленуару, наладившему затем выпуск ДВС на светильном газе.

1928 г. Прошла испытания газогенераторная установка конструкции проф. В.С. Наумова на шасси FIAT 15-ter.

1935 г. Испытательный пробег газогенераторных автомобилей ЗИС-5 и ГАЗ-АА, оснащенных газовыми двигателями и газогенераторами, по маршруту Москва–Ленинград–Москва. В качестве топлива использовался газ, полученный в газогенераторах из древесных чурок, угольных брикетов, торфа.

Газогенераторные установки были довольно громоздкими и тяжелыми. Их масса колебалась от 400 до 600 кг. В результате газогенераторная модификация, скажем, грузовика ЗИС-5 теряла полтонны грузоподъемности. Розжиг газогенератора занимал 10...14 минут, расход древесных чурок равнялся около 53 кг/100 км пути, а запас хода – 60...70 км. Работа над газобаллонными автомобилями развернулась у нас с середины 1936 г. главным образом благодаря институту НАТИ. В конце 1930-х годов с конвейеров советских автозаводов начали сходить газобаллонные грузовики ЗИС-30 и ГАЗ-44, в двигателях которых применялся газ, вырабатываемый не газогенераторами, а подаваемый из баллонов, заправленных на газонаполнительной станции.

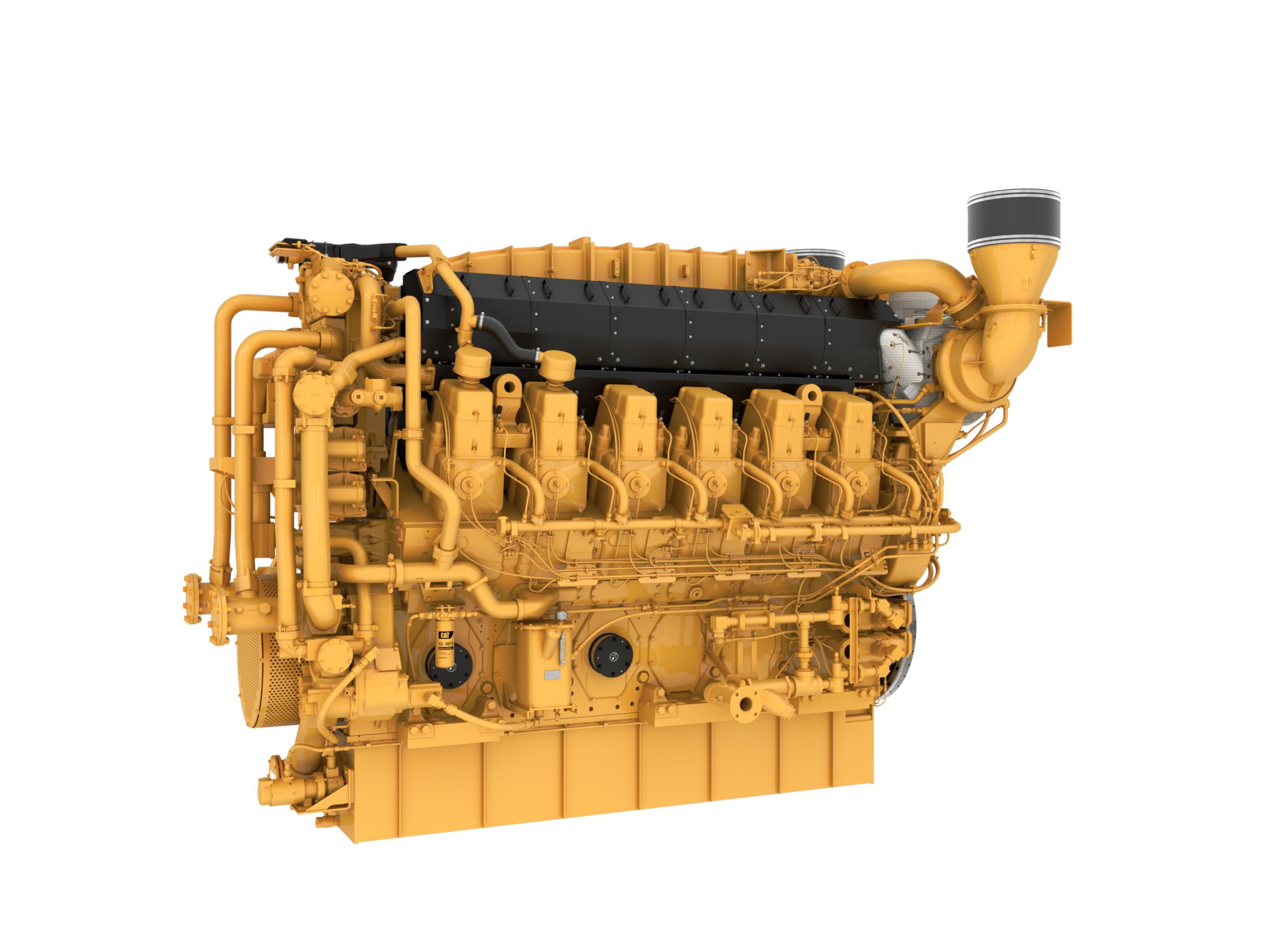

Газовый двигатель | Двигатель прогресса

February 7, 2011

Устройство и принцип действия газового двигателя

Газовый двигатель – особый вид двигателя внутреннего сгорания, работающий на газообразном топливе,  работающий по циклу Отто. Чаще всего газовые двигатели работаю на пропане, но есть и другие, работающие на попутных (нефтяных), сжиженном, доменных, генераторных и других видах газообразного топлива.

Цикл Отто – процесс описывающий термодинамическую работу ДВС, с воспламенение сжатой смеси с помощью стороннего источника энергии (свечи зажигания)

Принципиальное отличие газовых двигателей от бензиновых и дизельных в более высокой степени сжатия. Применение газа позволяет избежать излишнего износа деталей, так как процессы сгорания топливовоздушной смеси происходят более правильно, благодаря исходному (газообразному) состоянию топлива.  Также газовые двигатели более экономичны, так как газ стоит дешевле нефти и легче добывается.

К несомненным преимуществам двигателей на газе стоит отнести безопасность и бездымность выхлопа, что делает их незаменимыми при использовании на погрузчиках в больших складах, а также под землей и на общественном транспорте

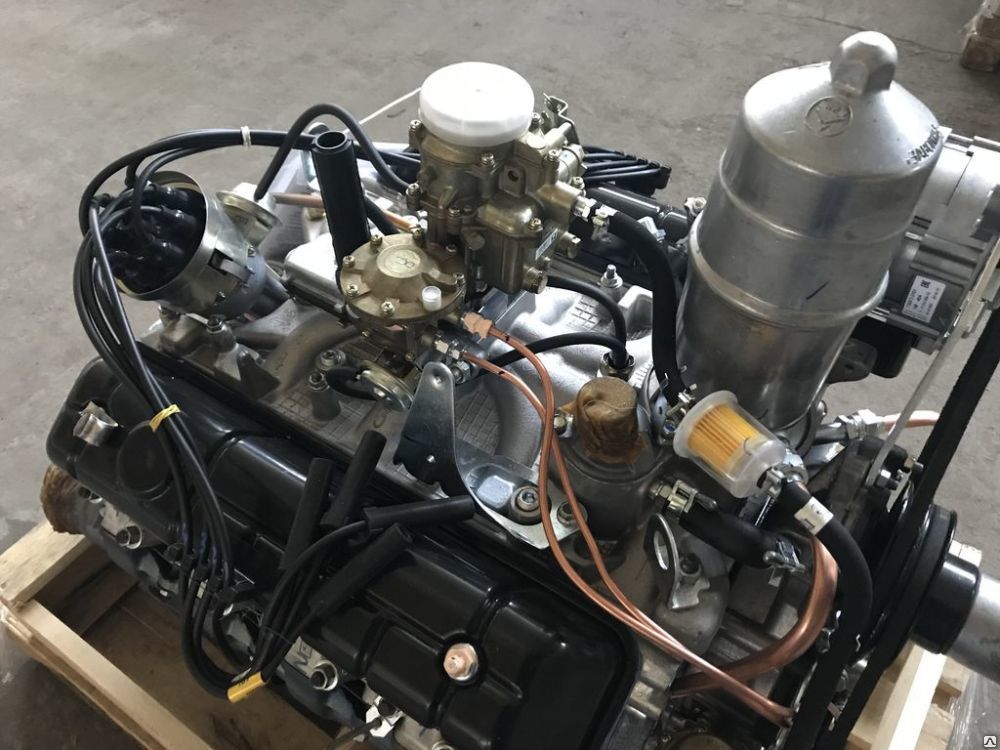

Сами по себе газовые двигатели редко выпускаются серийно, чаще всего они появляются после переделки традиционных ДВС, путем оборудования их специальным газовым оборудованием.

По большей части любой бензиновый ДВС может стать универсальным если поставить на него газовое оборудование. Любую машину Российского производства как правило легко переоборудовать на газ, при условии грамотного подхода.

Пи переоборудовании машины на газ в багажник

Но у таких газовых двигателей есть один существенный недостаток. Пи понижении температуры окружающего воздуха, давление в баллоне падает и автомобиль невозможно завести, поэтому чаще всего применяются гибридные установки – газ/бензин. Заводится машина с бензина, а затем переключается на газ.

Оборудование автомобиля газобаллонным оборудованием не займет много времени и производится во многих мастерских по всему миру.

1 – баллон 2 – мультиклапан 3 – газовая магистраль высокого давления 4 – выносное заправочное устройство 5 – газовый клапан 6 – редуктор-испаритель 7 – дозатор 8 – смеситель воздуха и газа 9 – бензиновый клапан 10 – переключатель видов топлива

Газель обрудованная ГБО

Однако не только бензиновый но дизельный двигатель можно перевести на газ, для этого дизель снабжается системой зажигания, поскольку при сильном сжатии газ не детонирует как дизельное топливо.  Еще одним способом воспламенить топливо является впрыскивание вместе с газом в цилиндры еще ди дизельного топлива, в количестве примерно 40-50%.

Газовый двигатель, переоборудованный из дизельного наиболее полно раскрывает все плюсы использования газа, так как степень сжатия в дизелях намного выше, что позволяет добиться КПД в районе 30-45%.

В сумме переоборудование двигателей на газ достаточно дорогое удовольствие – от 500 до 1000 долларов за импортное оборудование, но при условии достаточно интенсивной езды, затраты на ГБО окупаются достаточно быстро, поскольку газ стоит примерно в два раза дешевле бензина или дизельного топлива.

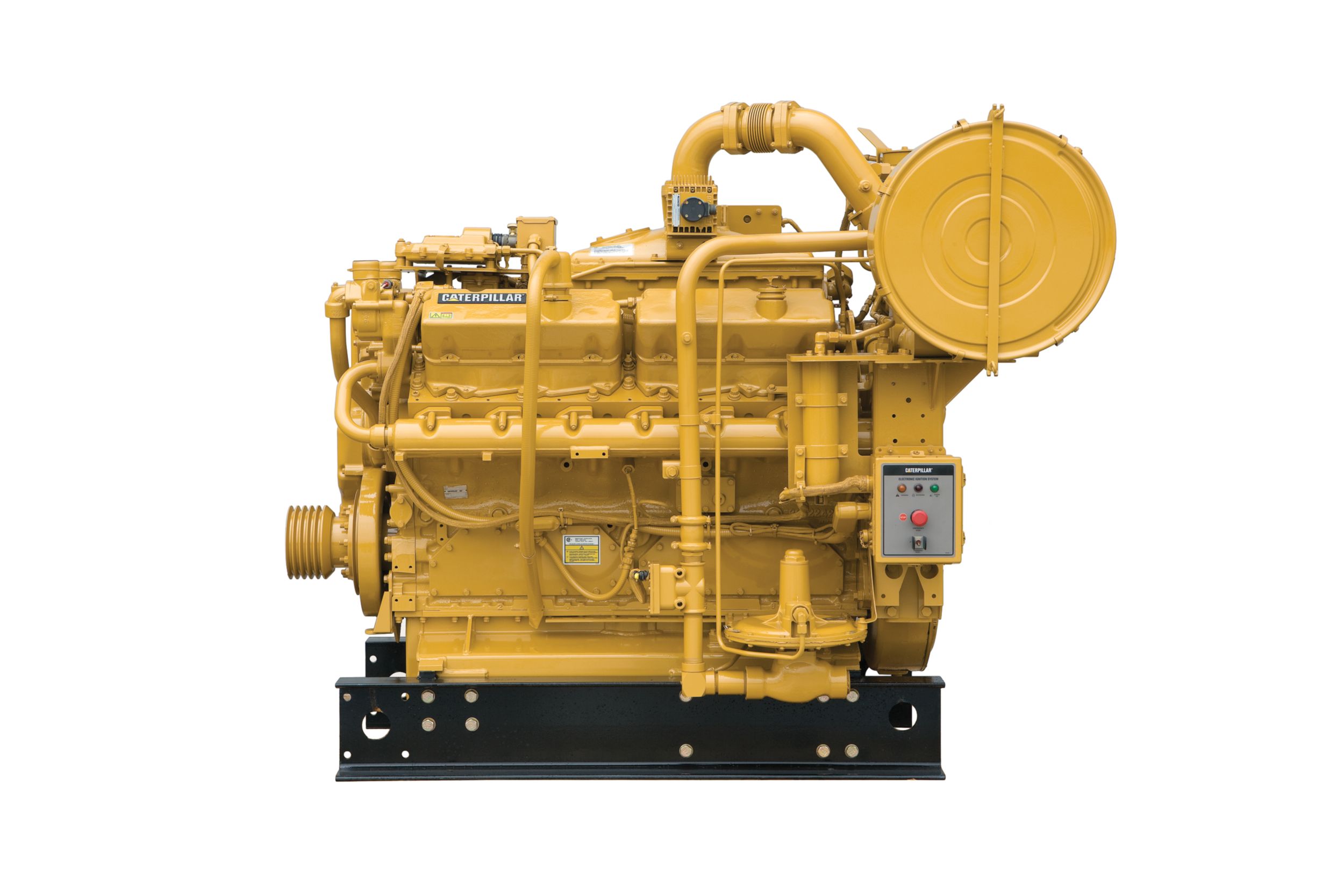

В начале статьи приведена фотография газового двигателя Caterpillar G 3508, мощностью 528 кВт, объемом 34,5 литра и степенью сжатия 9:1.
