1.1 Рабочее тело и его свойства. Проектирование и расчет двигателя внутреннего сгорания
Проектирование и расчет двигателя внутреннего сгорания
курсовая работа
автотранспортный двигатель кривошипный шатунный
Топливо
Теплота, необходимая для осуществления рабочего цикла поршневого двигателя внутреннего сгорания, выделяется при химических реакциях сгорания топлива непосредственно в цилиндре двигателя.
Химический составбензина
Топливо | Содержание в 1 кг | Молекулярная масса mТ, г/моль | |||
Углерода С | Водорода Н | Кислорода О | |||
Бензин | 0,855 | 0,145 | — | 110…120 |
Выбранный состав топлива отвечает условию:
С + Н + О = 1 кг. (1.1)
При тепловом расчёте ДВС пользуются значением низшей теплоты сгорания топлива, под которой понимается количество теплоты, выделяемое при полном сгорании топлива без учета теплоты конденсации водяных паров.
(1.2)
где S и W — массовые доли серы и влаги в топливе.
В расчетах принимается S = 0, W = 0.
Горючая смесь
Для полного сгорания топлива необходимо определенное количество воздуха, которое называется теоретически необходимым, и определяется по элементарному составу топлива в кг возд/кг топл:
(1.3)
кг возд/кг топл
или в кмоль возд/кг топл:
(1.4)
кмоль возд/кг топл
Действительное количество воздуха L в кмоль возд/кг топл определяется по формуле:
(1.5)
кмоль возд/кг топл
где б — коэффициент избытка воздуха.
Для различных двигателей при номинальной мощности принимаются следующие значения б: карбюраторные двигатели 0,85…0,98;
Количество горючей смеси М1 в кмоль гор.см/кг топлива определяется по формуле:
(1.6)
кмоль гор.см/кг топл
где mТ — молекулярная масса паров топлива, г/моль.
Величина mТ выбирается по таблице 1. 2.
Продукты сгорания
Количество продуктов сгораниядля двигателей с воспламенением от сжатия рассчитывается по формуле (1.13).
При полном сгорании топлива (при б > 1,0) продукты сгорания состоят из углекислого газа СО2, водяного пара Н2О, избыточного кислорода О2 и азота N2.
Общее количество продуктов М2 неполного сгорания в кмоль пр.сг/кг топл определяется по формуле:
(1.7)
кмоль пр.сг/кг топл.
Количество отдельных составляющих продуктов сгорания в кмоль пр.сг/кг топл. определяются по следующим формулам:
(1.8)
кмоль пр.сг/кг топл
(1.9)
кмоль пр.сг/кг топл
(1.10)
кмоль пр.сг/кг топл
(1.11)
кмоль пр.сг/кг топл
(1.12)
кмоль пр.сг/кг топл
где -константа, зависящая от отношения количества водорода и оксида углерода в продуктах сгорания; для бензинов =0,45…0,5.
Изменение количества молей рабочего тела при сгорании в ?М в кмоль /кг топл. определяется по формуле:
(1. 13)
кмоль /кг топл
Относительное изменение количества молей при сгорании горючей смеси характеризуется химическим коэффициентом молекулярного изменения горючей смеси , который определяется по формуле:
(1.14)
Делись добром 😉
Анализ влияния состояния водителя на безопасность движения
2. Психофизиология труда водителя, его надежность и рабочее место
…
Ассортимент дизельных топлив в соответствии с действующими стандартами. Краски, эмали и другие материалы
2. Краски, эмали и другие материалы. Малярные свойства красок и механические свойства покрытий
…
Общий расчёт одноковшового экскаватора ЭО-3131
2. Рабочее оборудование
Экскаваторы ЭО-4121 с рабочим оборудованием обратная лопата применяют для выемки грунта, расположенного ниже уровня стоянки экскаватора. Этот вид оборудования используют в основном для отрыва траншей под канализационные, водопроводные…
Общий расчёт одноковшового экскаватора ЭО-4121
2.
Рабочее оборудованиеЭкскаваторы ЭО-4121 с рабочим оборудованием обратная лопата применяют для выемки грунта, расположенного ниже уровня стоянки экскаватора. Этот вид оборудования используют в основном для отрыва траншей под канализационные, водопроводные…
Основы технической диагностики автомобилей
Рабочее место слесаря-авторемонтника (электрика)
Основными функциями электрика является ремонт, обслуживание, регулировки и испытания приборов электрооборудования, снятых с автомобилей. В проекте (рис 1) предусматривается электрик 5-го разряда, два 4-го и два 3-го разряда…
Паровоз серии ФД, его параметры и проектирование
3.РАБОЧЕЕ ПРОЕКТИРОВАНИЕ
Далее эскизный проект был передан в Центральное локомотиво-проектное бюро Наркомата тяжёлой промышленности (ЦЛПБ НКТП), которое располагалось на территории Коломенского завода. 1 мая 1931 года, коллектив конструкторов под руководством Сушкина К…
Патентное исследование с целью модернизации бульдозера ДЗ-110Б
1.
1.2 Устройство машины и ее рабочее оборудованиеЛюбой бульдозер состоит из базового трактора, рабочего органа (отвала) и механизма привода рабочего органа. 1 — толкающая рама, 2 — боковые толкатели, 3 — отвал, 4 — раскос, 5 — гидроцилиндры. Рисунок 1…
Разработка конструкции машины для замены канатов экскаватора
1.2 Рабочее оборудование
Рабочее оборудование [5] выполняет основные функции экскаватора по экскавации и транспортированию горной массы к транспортному средству и состоит (см. рисунок 1.3) из ковша (с подвеской), рукояти 2, механизма 3 открывания днища ковша…
Разработка системы видеонаблюдения на многоуровневой парковке
4.2 Рабочее место оператора видеонаблюдения
Рабочее место (РМ) представлено на рис. 4.4. Рисунок 4.4 РМ представляет собой видеорегистратор и средства вывода изображения (монитор). Видеорегистратор ставиться на стол или подставку…
Спасательная техника
1. Назначение, классификация и рабочее оборудование грузоподъёмной техники
С точки зрения Правил устройства и безопасной эксплуатации грузоподъемных кранов ПБ 10-382-00 (Правил по кранам) грузоподъемные машины — это технические устройства циклического действия для подъема и перемещения грузов. ..
Техника и оборудование для аэродромов
10.2 Порядок перевода крана в рабочее положение
…
Техника и оборудование для аэродромов
Порядок перевода крана в рабочее положение:
1)убедиться в исправности 2)на элементах не должно быть трещин, механических повреждений 3)кран должен быть проверен(должны быть даты) 4)очистить от снега и т.п…
Топливная система автомобиля ВАЗ
4. Рабочее место автослесаря
Техническое обслуживание, как правило, не требует снятия агрегатов, механизмов, приборов с автомобиля, поэтому эти работы выполняются в основном на специально оборудованных постах…
Топливо, масла и эмали для автомобилей и дорожных машин
2.6 Свойства, предотвращающие образования ржавчины и антикоррозийные свойства
Причиной образования ржавчины служат примесиЃ@наружной воды, а также примесь воды, содержащейся в воздухе, который проницает в масляный бак в результате температурных перепадов. Ржавчина, кроме нанесения вреда трущимся деталям механизма. ..
Экономика железнодорожного транспорта
2. Рабочее время на транспорте
Режим рабочего времени — это порядок распределения нормы рабочего времени работника в конкретной организации в течение определенного календарного периода (сутки, неделя, месяц и т.д.)…
Рабочее тело и его свойства — Студопедия
Поделись
Рабочим телом называется вещество, при помощи которого осуществляется действительный рабочий цикл двигателя. Для двигателей внутреннего сгорания рабочее тело состоит из атмосферного воздуха, топлива и продуктов его сгорания.
2.1.1 Топливо
Теплота, необходимая для осуществления рабочего цикла поршневого двигателя внутреннего сгорания, выделяется при химических реакциях сгорания топлива непосредственно в цилиндре двигателя.
Физико-химические свойства топлив, применяемых в автомобильных двигателях, должны отвечать определенным требованиям, зависящим от типа двигателя, особенностей его конструкции, параметров рабочего процесса и условий эксплуатации. Состав топлива и его параметры в соответствии с заданием принимаются по таблицам 2.1 и 2.2.
Таблица 2.1 – Зависимость октанового числа бензина от степени сжатия автомобильного двигателя
Степень сжатия | 6,5…7,5 | 7,6…8,5 | 8,5…10,0 | 10,0…12,00 |
Марка бензина по ГОСТ 2084-77 | А-72 | А-76 | АИ-91 АИ-93 АИ-95 | - |
Марка бензина по ГОСТ Р 51105-97 | - | Нормаль-80 | Регуляр-91 Регуляр-92 Преиум-95 | Супер-98 |
Марка бензина по ГОСТ Р 51866-2002 | - | - | Регуляр Евро-92 Премиум Евро-95 | Супер Евро-98 |
Таблица 2.2 — Ассортимент марок дизельного топлива
Показатель | Нормы для марок | ||
ГОСТ 305-82 | ГОСТ Р 52368-2005 | ||
Л | З | ДТ ЕВРО | |
Цетановое число, не менее |
Принимается элементарный состав топлива по таблице 2.
Таблица 2.3 – Химический состав автомобильных топлив
Топливо | Содержание в 1 кг | Молекулярная масса mТ, г/моль | ||
Углерода С | Водорода Н | Кислорода О | ||
Бензин | 0,855 | 0,145 | – | 110…120 |
Дизельное топливо | 0,870 | 0,126 | 0,004 | 180…200 |
Выбранный состав топлива отвечает условию
.
При тепловом расчёте ДВС пользуются значением низшей теплоты сгорания топлива, под которой понимается количество теплоты, выделяемое при полном сгорании топлива без учета теплоты конденсации водяных паров. Низшая теплота сгорания Нu
в кДж/кг определяется по формуле Д.И. Менделеевагде S и W – массовые доли серы и влаги в топливе.
В расчетах принимается S = 0, W = 0.
2.1.2 Горючая смесь
Для приготовления горючей смеси используется топливо и воздух. В двигателях с искровым зажиганием горючая смесь, приготовленная из мелко-распыленного топлива и воздуха в карбюраторе, поступает в цилиндр в процессе впуска. В дизеле топливовоздушная смесь образуется в камере сгорания за время впрыска топлива в конце процесса сжатия и в течение процесса сгорания.
Для полного сгорания топлива необходимо определенное количество воздуха, которое называется теоретически необходимым, и определяется по элементарному составу топлива в кг возд/кг топл.
или в кмоль возд/кг топл
В зависимости от условий работы двигателя на каждую единицу топлива приходится количество воздуха, большее или меньшее теоретически необходимого. Отношение действительного количества воздуха, участвующего в сгорании 1 кг топлива, к теоретически необходимому количеству воздуха называется коэффициентом избытка воздуха.
Действительное количество воздуха L в кмоль возд/кг топл определяется по формуле
где α — коэффициент избытка воздуха.
Значение коэффициента α зависит от типа смесеобразования, условий воспламенения и сгорания топлива, а также от режима работы двигателя.
Для различных двигателей при номинальной мощности принимаются следующие значения α:
— карбюраторные двигатели 0,85…0,98;
— дизельные двигатели 1,3…1,7;
— дизели с наддувом 1,5…2,0.
Уменьшение коэффициента избытка воздуха двигателей до возможных пределов уменьшает размеры цилиндра и, следовательно, повышает литровую мощность дизеля, но одновременно с этим значительно возрастает теплонапряжённость двигателя, особенно деталей поршневой группы, увеличивается дымность отработавших газов.
Количество горючей смеси М1в кмоль гор.см/кг топл определяется по формуле
где mТ – молекулярная масса паров топлива, г/моль.
Величина mТ выбирается по таблице 2.3.
2.1.3 Продукты сгорания
Количество продуктов сгорания для карбюраторных двигателей определяется по формуле (2. 7), а для двигателей с воспламенением от сжатия по формуле (2.13).
При неполном сгорании топлива (при α < 1,0) продукты сгорания представляют собой смесь оксида углерода СО, углекислого газа СО2, водяного пара Н2О, свободного водорода Н2и азота N2.
Общее количество продуктов М2 неполного сгорания в кмоль пр.сг/кг топл определяется по формуле
Количество отдельных составляющих продуктов сгорания в кмоль пр.сг/кг топл определяются по следующим формулам:
,
,
,
,
.
где k – константа, зависящая от отношения количества водорода и оксида углерода в продуктах сгорания; для бензинов k = 0,45…0,5.
При полном сгорании топлива (при α > 1,0) продукты сгорания состоят из углекислого газа СО2, водяного пара Н2О, избыточного кислорода О2и азота N2.
Общее количество продуктов полного сгорания М2 в кмоль пр.сг/кг топл определяется по формуле
Количество отдельных составляющих продуктов сгорания в кмоль пр. сг/кг топл определяются по следующим формулам:
,
,
,
.
Для жидкого топлива количество молей продуктов сгорания всегда больше, чем количество молей горючей смеси. Это происходит вследствие химических реакций распада молекул топлива при сгорании и образования новых молекул.
Изменение количества молей рабочего тела при сгорании в ∆М в кмоль /кг топл определяется по формуле
Относительное изменение количества молей при сгорании горючей смеси характеризуется химическим коэффициентом молекулярного изменения горючей смеси , который определяется по формуле
Тепловые двигатели, цикл Карно, коэффициент полезного действия, прямой и обратный цикл теплового двигателя
Физика->Термодинамика->тепловые двигатели->
Тестирование онлайн
Тепловые двигатели. Основные понятия
Тепловые двигатели, КПД

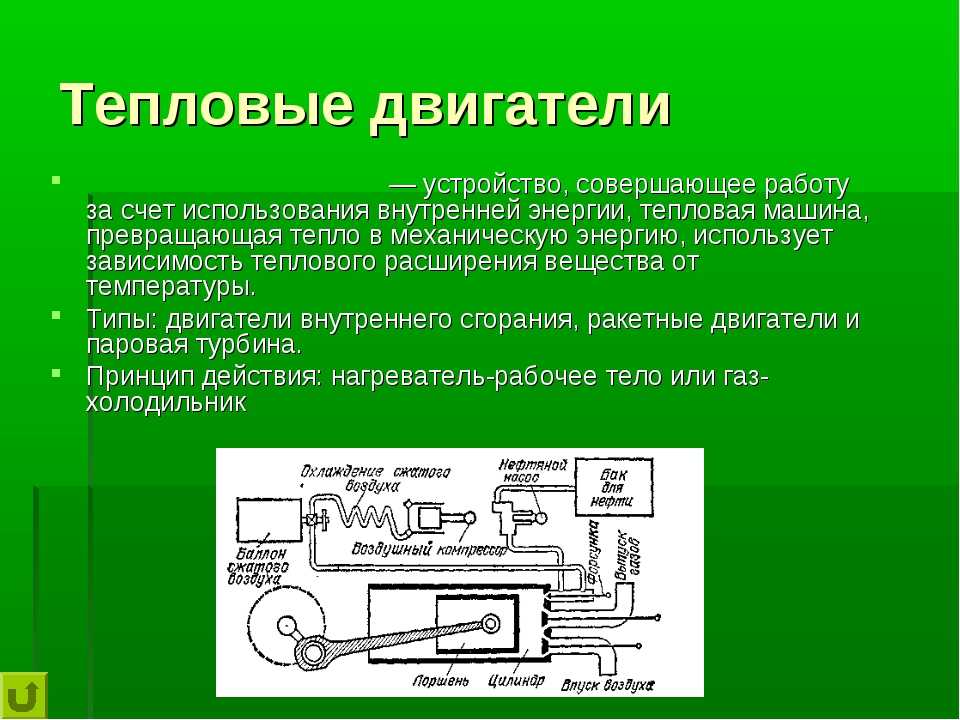

Тепловой двигатель

Двигатель, в котором происходит превращение внутренней энергии топлива, которое сгорает, в механическую работу.
Любой тепловой двигатель состоит из трех основных частей: нагревателя, рабочего тела (газ, жидкость и др.) и холодильника. В основе работы двигателя лежит циклический процесс (это процесс, в результате которого система возвращается в исходное состояние).
Прямой цикл теплового двигателя
Общее свойство всех циклических (или круговых) процессов состоит в том, что их невозможно провести, приводя рабочее тело в тепловой контакт только с одним тепловым резервуаром. Их нужно, по крайней мере, два. Тепловой резервуар с более высокой температурой называют нагревателем, а с более низкой – холодильником. Совершая круговой процесс, рабочее тело получает от нагревателя некоторое количество теплоты Q1 (происходит расширение) и отдает холодильнику количество теплоты Q2, когда возвращается в исходное состояние и сжимается. Полное количество теплоты Q=Q1-Q2, полученное рабочим телом за цикл, равно работе, которую выполняет рабочее тело за один цикл.
Обратный цикл холодильной машины
При обратном цикле расширение происходит при меньшем давлении, а сжатие — при большем. Поэтому работа сжатия больше, чем работа расширения, работу выполняет не рабочее тело, а внешние силы. Эта работа превращается в теплоту. Таким образом, в холодильной машине рабочее тело забирает от холодильника некоторое количество теплоты Q1 и передает нагревателю большее количество теплоты Q2.
Коэффициент полезного действия
Прямой цикл:
Показатель эффективности холодильной машины:
Цикл Карно
В тепловых двигателях стремятся достигнуть наиболее полного превращения тепловой энергии в механическую. Максимальное КПД.
На рисунке изображены циклы, используемые в бензиновом карбюраторном двигателе и в дизельном двигателе. В обоих случаях рабочим телом является смесь паров бензина или дизельного топлива с воздухом. Цикл карбюраторного двигателя внутреннего сгорания состоит из двух изохор (1–2, 3–4) и двух адиабат (2–3, 4–1). Дизельный двигатель внутреннего сгорания работает по циклу, состоящему из двух адиабат (1–2, 3–4), одной изобары (2–3) и одной изохоры (4–1). Реальный коэффициент полезного действия у карбюраторного двигателя порядка 30%, у дизельного двигателя – порядка 40 %.
Французский физик С.Карно разработал работу идеального теплового двигателя. Рабочую часть двигателя Карно можно представить себе в виде поршня в заполненном газом цилиндре. Поскольку двигатель Карно — машина чисто теоретическая, то есть идеальная, силы трения между поршнем и цилиндром и тепловые потери считаются равными нулю. Механическая работа максимальна, если рабочее тело выполняет цикл, состоящий из двух изотерм и двух адиабат. Этот цикл называют циклом Карно.
участок 1-2: газ получает от нагревателя количество теплоты Q1 и изотермически расширяется при температуре T1
участок 2-3: газ адиабатически расширяется, температура снижается до температуры холодильника T2
участок 3-4: газ экзотермически сжимается, при этом он отдает холодильнику количество теплоты Q2
участок 4-1: газ сжимается адиабатически до тех пор, пока его температура не повысится до T1.
Работа, которую выполняет рабочее тело — площадь полученной фигуры 1234.
Функционирует такой двигатель следующим образом:
1. Сначала цилиндр вступает в контакт с горячим резервуаром, и идеальный газ расширяется при постоянной температуре. На этой фазе газ получает от горячего резервуара некое количество тепла.
2. Затем цилиндр окружается идеальной теплоизоляцией, за счет чего количество тепла, имеющееся у газа, сохраняется, и газ продолжает расширяться, пока его температура не упадет до температуры холодного теплового резервуара.
3. На третьей фазе теплоизоляция снимается, и газ в цилиндре, будучи в контакте с холодным резервуаром, сжимается, отдавая при этом часть тепла холодному резервуару.
4. Когда сжатие достигает определенной точки, цилиндр снова окружается теплоизоляцией, и газ сжимается за счет поднятия поршня до тех пор, пока его температура не сравняется с температурой горячего резервуара. После этого теплоизоляция удаляется и цикл повторяется вновь с первой фазы.
КПД цикла Карно не зависит от вида рабочего тела
для холодильной машины
В реальных тепловых двигателях нельзя создать условия, при которых их рабочий цикл был бы циклом Карно. Так как процессы в них происходят быстрее, чем это необходимо для изотермического процесса, и в то же время не настолько быстрые, чтоб быть адиабатическими.
