Вот что о нем нужно знать
Что такое роторный двигатель Mazda, как он работает и зачем его возрождаютВращающиеся треугольники Рёло от Мазда возвращаются в массы, но явно под другим соусом…
Еще в марте Мартин тен Бринк, вице-президент «Mazda Motor Europe» по продажам и обслуживанию клиентов активировал энтузиастов по всему миру одним лишь своим заявлением, что роторный двигатель Ванкеля вернется в производство.
В частности, тен Бринк заявил, что роторный ДВС может стать элементом для расширения диапазона движения электрического автомобиля 2019 модельного года, но на тот момент это был просто слух. «Mazda не анонсировала никаких конкретных продуктов с роторным двигателем в то время. Однако Mazda по-прежнему привержена работе над технологиями роторных двигателей», –рассуждали на тему комментария вице-президента Мазда в Mazda Motor of America.
Смотрите также: Один из немногих мотоциклов с роторным двигателем: История
Итак, что же такого особенного в этом легендарном двигателе, который так взволновал всех своим возвращением? И почему на этот раз все может быть по-другому?
Как он работает

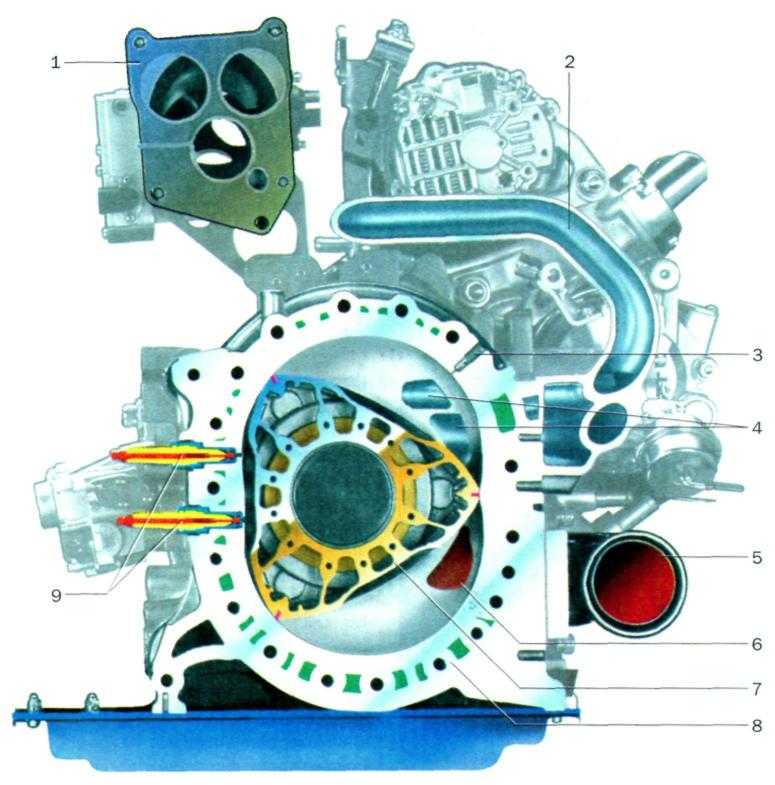

Элементы системы двигателя
Нажать для увеличения
Роторный двигатель внутреннего сгорания по форме напоминает бочку. На нем и в нем вы не найдете многих компонентов, к которым привыкли в стандартном поршневом моторе. Во-первых, в нем нет поршней, ходящих вверх и вниз. Вместо них полезную работу совершает необычной формы треугольный поршень с округлыми краями (треугольник Рёло). Их количество может варьироваться от одного до трех в одном двигателе, но чаще всего используется схема с двумя поршнями, вращающимися вокруг вала посредством эксцентриковой полой центральной части.
Топливо и воздух нагнетаются в пространство между сторонами роторов и внутренними стенками короба, где смесь воспламеняется.
Учитывая, что карбюратор/впуск находится в левой нижней части изображения, источник зажигания – справа, а выхлоп – справа вверху, можно составить визуальную схему, показывающую процесс работы ДВС, начиная с впуска топливо-воздушной смеси:
Затем ротор проворачивает эксцентриковый вал и повышает давление в камере сгорания:
Источник зажигания (или две свечи, как в случае с многими двигателями Ванкеля) начинает процесс возгорания:
Это сгорание топлива и воздуха закручивает ротор во время рабочего такта:
И наконец, двигатель выплевывает газы и остатки несгоревшего топлива наружу:
Мало кто знает, но роторный мотор был изначально придуман почти 100 лет назад, а не в 50-е годы XX века.
Первоначально принцип работы мотора был проработан Феликсом Ванкелем, немецким инженером, который придумал свой принцип действия двигателя внутреннего сгорания.
Преимущество №1: Роторный двигатель легче и компактней обычного поршневого мотора
Война, поднявшая одних инженеров, например Фердинанда Порше, другим не дала никакой возможности развиться. Не нужны были в опасные времена мирные двигатели Ванкеля, поэтому изобретателю пришлось ждать аж до 1951 года, когда он получил приглашение от автопроизводителя NSU для разработки прототипа. Немецкая компания решила с помощью хитрости выяснить, так ли хорош оригинальный двигатель, параллельно дав возможность продемонстрировать силы другому инженеру – Ханнсу Дитеру Пашке.
Сложная конструкция Ванкеля фактически проиграла простому прототипу, разработанному инженером Ханнсом Дитером Пашке, который всего-навсего убрал из оригинальной конструкции все лишнее, сделав ее производство экономически выгодным.
Так в Германии был изобретен и опробован новый двигатель Mazda, который на протяжении долгих десятилетий был одним из немногих роторно-поршневых серийных моторов и единственным в 21-м веке.
Современный двигатель Ванкеля не совсем двигатель Ванкеля.
Да, основа роторного двигателя от Ванкеля стала самой успешной конструкцией данного двигателя в мире и единственной, которая смогла сложными путями дойти до серийного производства.
Еще в начале 60-х годов у NSU и Mazda проводился дружеский совместный конкурс на производство и продажу первого автомобиля с двигателем типа Ванкеля, когда они работали над сырым продуктом, пытаясь создать из него качественный товар.
NSU стал первым на рынке в 1964 году. Но немецкой компании не повезло: она разрушила свою репутацию в течение следующего десятилетия ненадлежащим качеством продукции. Частые отказы двигателя снова и снова посылали владельцев к дилеру и в магазин за запчастями.
Вскоре нередко можно было обнаружить модели NSU Spider или Ro 80, в которых было поменяно три и более роторных двигателей Ванкеля.
Проблема заключалась в уплотнениях вершины ротора – тонких полосках металла между наконечниками вращающихся роторов и корпусами роторов. NSU сделал их из трех слоев, что вызывало неравномерный износ. Это была бомба замедленного действия не только для автомобилей фирмы, но и самого автопроизводителя. Мазда решила проблему уплотнения (крайне важного элемента мотора, без которого он просто не был способен работать из-за отсутствия давления), сделав их однослойными. Силовой агрегат начали устанавливать в 1967 году на спортивные люксовые модели Cosmo…
В начале 70-х годов Mazda представила целую линейку автомобилей с двигателем Ванкеля – мечта, которая была разбита нефтяным кризисом 1973 года. Пришлось поубавить аппетит и оставить мотор там, где в нем больше всего нуждались – в легком спортивном купе Mazda RX-7. С 1978 по 2002 год было выпущено более 800 тыс.
этих легендарных спорткаров с необычным двигателем, у которого больше не было аналогов.
Из Германии в Японию, из Японии в СССР – вот путь двигателя, разработанного в 20-х годах XX века Ванкелем
Любим и ненавидим
Фанаты техники любят роторные двигатели потому, что они другие. Многие автолюбители, хорошо разбиравшиеся в технике, питали определенную слабость к такому странному двигателю, работающему на обычном топливе, но при этом не выглядевшему как стандартный набор поршней, клапанов и других неотъемлемых элементов обычного поршневого мотора.
В зависимости от специфики мотора ротор линейно поставляет мощность до 7.000-8.000 об/мин – бесперебойно, практически на одном уровне крутящего момента. Эта ровная полка момента как раз и отличает его от подавляющего большинства поршневых ДВС, в которых наблюдается много мощности на высоких оборотах и ее нехватка при низких.
Автопроизводителям также понравился роторный двигатель благодаря плавности его работы.
Роторы, вращаясь вокруг центральной оси, не создают никакой вибрации по сравнению с поршневыми двигателями, у которых верхняя и нижняя точки хождения поршня отчетливо прослеживаются даже внутри салона автомобиля.
Но необычный двигатель – это словно необъезженная лошадь, своенравное животное, поэтому в противовес обожателям идеи Ванкеля концепция также внушает свою долю ненависти в среде автомобильных фанатов и механиков. И, казалось бы, почему?
Ведь у двигателя простой дизайн: отсутствует ремень ГРМ, отсутствует распределительный вал, нет привычной системы клапанов. Но за простоту приходится платить большой точностью производства деталей. Они должны быть сделаны безукоризненно, что поднимает их стоимость в разы, по сравнению с запчастями для обычных поршневых двигателей. Второе – этих запчастей мало в природе. И в-третьих, в мире почти нет специалистов, которые занимались бы починкой роторных моторов. В Москве, говорят, есть пара, но очередь к ним – на год вперед.
Из минусов еще можно назвать своеобразную работу роторного силового агрегата. Конструкция подразумевает сгорание масла в цилиндрах мотора, куда нагнетаются небольшие количества моторного масла прямо в камеры сгорания. Делается это для того, чтобы смазывать прилегающие площади роторов, вращающихся на бешеной скорости. Сизоватый дым, иногда выходящий из выхлопной трубы, – это признак беды, он отпугивает незнающих людей от моделей вроде RX-7 или 8.
Роторные моторы также предпочитают минеральные масла синтетическим, а их дизайн означает, что вы должны время от времени подливать масло в этот ненасытный агрегат, чтобы оно не закончилось.
Ну и наконец, те уплотнения вершины ротора, которые не удалось сделать NSU, все же недостаточно долговечны. Раз в 130-160 тыс. км мотору требуется капитальная переборка. А это удовольствие, как вы уже понимаете, дорогое. Да и что такое 130.000 км? Пять-шесть лет эксплуатации? Маловато будет!
Современные водители также наиболее чувствительны к другим недостаткам роторных движков: высоким выбросам вредных веществ в атмосферу (этим, скорей, обеспокоены в Greenpeace) и экономии топлива из-за тенденции двигателя не полностью сжигать топливно-воздушную смесь перед отправкой ее восвояси (здесь, конечно, удар наносится по карману автовладельца).
Да, роторные двигатели имеют отменный «аппетит».
Для RX-8 Mazda частично решила эти проблемы, разместив выпускные отверстия по бокам камер сгорания. Но сейчас борьба за экологию обострилась и предложенных улучшений оказалось недостаточно. Это явилось еще одной причиной, по которой RX-8 стал последним автомобилем с двигателем Ванкеля под капотом. Он продавался 10 лет, с 2002 по 2012 год, но его убила экология.
Время для повторного возвращения
Вернемся к слухам Mazda о том, что компания может использовать какой-то роторный двигатель в качестве «расширителя» диапазона для своего будущего электрического автомобиля. Эта штука имела бы смысл.
Еще в 2012 году Mazda арендовала в Японии 100 электромобилей Demio EV, они были хороши, но напрягал небольшой диапазон без подзарядки – менее 200 км.
Изучив дело, в 2013 году Mazda создала прототип, который получил небольшой роторный моторчик, тот самый «расширитель» диапазона, который почти удвоил этот диапазон.
Модель назвали «Mazda2 RE Range Extender».
Колеса прототипа приводились в движение с помощью электрического двигателя, а 0,33-литровый 38-сильный роторный моторчик работал для того, чтобы перезаряжать батареи электрического двигателя, если они разряжались и поблизости не было места для перезарядки.
Поскольку роторный двигатель не мог отправлять мощность на колеса, Mazda2 RE не был гибридом, как Volt или Prius. Силовой агрегат Ванкеля, скорее, был бортовым генератором, который добавлял энергии аккумуляторам.
Смотрите также: Mazda официально подтвердила возвращение роторных двигателей в 2019 году
Такая же компактность и легкий вес, которые сделали ротор Ванкеля отличным двигателем для спортивного автомобиля, такого как RX-7, также делают его идеальным в новом качестве – расширяющего диапазон генератора на автомобиле, особенно том, который уже имеет электродвигатели и батареи, конкурирующие за пространство, и не может позволить себе много «лишнего» веса.
Роторные двигатели Мазда сделали себе репутацию в основном как моторы для спортивного автомобиля. В былые времена слухи об уникальных возможностях такого рода силовых агрегатов преодолели даже железный занавес СССР, где уже наши инженеры вносили и успешно интегрировали диковинные моторы в отечественные автомобили.
Наверное, будет не совсем правильно делать из такого легендарного двигателя всего лишь генератор для электромобиля. Но такова сегодняшняя реальность: время роторных моторов прошло, и его не получится вернуть обратно.
Как работают роторные двигатели | HowStuffWorks
Роторные двигатели используют четырехтактный цикл сгорания, который является тем же циклом, что и четырехтактные поршневые двигатели. Но в роторном двигателе это делается совершенно по-другому.
Этот контент несовместим с этим устройством.
Если вы посмотрите внимательно, то увидите, что выступ на выходном валу вращается три раза за каждый полный оборот ротора.
Сердце роторного двигателя — это ротор. Это примерно эквивалент поршней в поршневом двигателе. Ротор установлен на большом круглом выступе выходного вала. Этот выступ смещен от центральной линии вала и действует как рукоятка кривошипа на лебедке, давая ротору рычаг, необходимый для поворота выходного вала. Когда ротор вращается внутри корпуса, он толкает лопасть по узким кругам, поворачивая три раза на за каждый оборот ротора.
По мере того, как ротор перемещается через корпус, три камеры, создаваемые ротором, меняют размер. Это изменение размера вызывает перекачивающее действие. Давайте рассмотрим каждый из четырех тактов двигателя, глядя на одну сторону ротора.
Впуск
Фаза впуска цикла начинается, когда кончик ротора проходит через впускное отверстие. В тот момент, когда впускное отверстие выходит в камеру, объем этой камеры близок к своему минимуму.
Когда ротор движется мимо впускного отверстия, объем камеры увеличивается, втягивая топливно-воздушную смесь в камеру.
Когда пик ротора проходит через впускной канал, камера закрывается и начинается сжатие.
Сжатие
По мере того, как ротор продолжает движение вокруг корпуса, объем камеры становится меньше, и топливно-воздушная смесь сжимается. К тому времени, когда поверхность ротора добралась до свечей зажигания, объем камеры снова близок к своему минимуму.Это когда начинается горение.
Горение
Большинство роторных двигателей имеют две свечи зажигания. Камера сгорания длинная, поэтому пламя распространялось бы слишком медленно, если бы была только одна заглушка. Когда свечи зажигания воспламеняют топливно-воздушную смесь, быстро нарастает давление, заставляя ротор двигаться.
Давление сгорания заставляет ротор двигаться в направлении увеличения объема камеры. Газы сгорания продолжают расширяться, перемещая ротор и создавая мощность, пока пик ротора не пройдет через выхлопное отверстие.
Выхлоп
Как только пик ротора проходит через выхлопное отверстие, газы сгорания под высоким давлением могут свободно выходить из выхлопа. По мере того как ротор продолжает двигаться, камера начинает сжиматься, вытесняя оставшийся выхлоп из порта. К тому времени, когда объем камеры приближается к своему минимуму, пик ротора проходит через впускное отверстие, и весь цикл начинается снова.
Особенность роторного двигателя заключается в том, что каждая из трех сторон ротора всегда работает в одной части цикла — за один полный оборот ротора происходит три такта сгорания.Но помните, что выходной вал вращается три раза за каждый полный оборот ротора, что означает, что на каждый оборот выходного вала приходится один такт сгорания.
,Роторный двигатель Mazda, напечатанный на 3D-принтере, радует нас 9000
В этом выпуске Engineering Explained Джейсон Фенске объясняет, как работает роторный двигатель Ванкеля. Используя напечатанную на 3D-принтере модель двигателя 13B-REW в масштабе 1/3 от FD Mazda RX-7, мы более подробно рассмотрим, как работают роторы.
Роторный двигатель Ванкеля впервые был использован Mazda, когда компания представила Cosmo еще в 1967 году. Позже он использовался в пикапах, но не стал популярным, пока не нашел свое место в первом поколении RX-7 в 1978 году.С тех пор роторные двигатели и название RX-7 стали синонимами вплоть до финального производства RX-8 в 2012 году.
В отличие от обычных поршневых двигателей внутреннего сгорания, двигатель Ванкеля содержит внутри ротор. Взглянув на модель 13B-REW, вы можете увидеть внутри корпуса ротора, где происходит все самое интересное. Ротор в форме Дорито внутри является ключом к созданию мощности и вращается с помощью эксцентрикового вала. Вал и роторы вращаются вместе, в отличие от четырехтактного двигателя, в котором используется возвратно-поступательное движение.
7 Фото
Во время вращения ротора активны все три камеры процесса сгорания: такт впуска, рабочий ход и такт выпуска. Если у двигателя 13B два ротора, это означает, что шесть циклов выполняются одновременно.
Этот процесс сгорания позволяет роторному двигателю создавать большую мощность по сравнению с аналогичным четырехтактным двигателем. Не имея дела с возвратно-поступательным движением массы, роторные двигатели могут без проблем развивать скорость до 9000 об / мин из-за инерции вращения.
Из-за длинной формы камеры сгорания из выхлопной трубы часто выходит несгоревшее топливо, что не очень эффективно. По своей конструкции роторные двигатели сжигают масло для герметизации камеры сгорания. Вот почему большинство владельцев RX-7 носят в багажнике литры масла. Слухи о возвращении Mazda RX-7 появляются каждый год, но произойдет ли это на самом деле? Время покажет.
Источник: Технические данные Разъяснения через YouTube
.Роторный двигатель Skyactiv-R нового поколения | Mazda Канада
27 октября 2015 г.
Взгляните на будущее мощности следующего поколения с роторным двигателем Mazda SKYACTIV-R.
RX-VISION представляет будущее, которое мы в Mazda надеемся однажды превратить в реальность; Спортивный автомобиль с передним расположением двигателя и задним приводом с изысканными пропорциями, основанными на дизайне Kodo, которые могла представить только Mazda, и оснащенный роторным двигателем Skyactiv-R следующего поколения.
RX-VISION представляет будущее, которое Mazda надеется однажды превратить в реальность; Спортивный автомобиль с передним расположением двигателя и задним приводом с изысканными пропорциями, основанными на дизайне Kodo, которые могла представить только Mazda, и оснащенный роторным двигателем Skyactiv-R следующего поколения.
Роторные двигатели имеют уникальную конструкцию, вырабатывающую энергию за счет вращательного движения треугольного ротора. Преодолев многочисленные технические трудности, Mazda смогла внедрить роторный двигатель в производство в 1967 году, установив его в Cosmo Sport (известный как Mazda 110S за рубежом).Как единственный автопроизводитель, производящий роторные двигатели серийно, Mazda продолжала усилия по повышению выходной мощности, экономии топлива и долговечности и в 1991 году одержала общую победу в гонке «24 часа Ле-Мана» на гоночном автомобиле с роторным двигателем. За прошедшие годы роторный двигатель стал символом творчества Mazda и ее неустанных усилий перед лицом трудных задач.
В то время как массовое производство в настоящее время приостановлено, Mazda никогда не прекращала исследования и разработки роторного двигателя. Следующий роторный двигатель был назван Skyactiv-R, что выражает нашу решимость решать проблемы, бросая вызов традициям и используя новейшие технологии, как мы это делали при разработке Skyactiv Technology.
Изучите инновации
,Принцип работы роторного двигателя, устройство, преимущества и недостатки
Содержание:
- История возникновения
- Биография изобретателя
- Конструкция
- Строение
- Принцип работы
- Преимущества
- Недостатки
- Разновидности
- Советы и рекомендации
- Правила эксплуатации
- Какие машины были оснащены РПД?
- Итоги
Что такое роторный двигатель и когда он появился знает не каждый автовладелец.
Мотор представляет собой стандартный ДВС, но его устройство иное. Принцип работы РД основывается на высоких оборотах и отсутствии движений, которыми наделен поршневой «движок». Роторный по-другому именуют двигателем Ванкеля. Рассмотрим, почему устройство получило такое название, какие особенности оно имеет и чем отличается от других.
История возникновения
После изобретения ДВС сфера автомобилестроения начала развиваться. Общее устройство двигателя остается прежним, но силовые агрегаты регулярно модернизируются. Появляются усовершенствованные модели, к примеру, роторного вида. Впервые такая конструкция появилась в 1957 году. Ее испытывали два разработчика: Ф. Ванкель и В. Фройде. Сначала двигатель установили на спортивную машину «Спайдер», после исследований были получены интересные данные. Выяснилось, что спорткар смог набрать скорость 150 км/час при 57 л.с. Со временем двигатель стали устанавливать на марки авто, доступные широкому кругу пользователей (Ситроен, Шевроле).
В России роторный «движок» появился в 1961 году. Советские ученые не могли воспользоваться наработками немецкого инженера, поэтому смастерили конструкцию самостоятельно, опираясь на РПД фирмы NSU. На свет появился односекционный роторно-поршневой двигатель. Произошло это официально в 1976 г. «Движок» испытывали на отечественных машинах. Со временем конструкцию улучшали, выявляя в ней недостатки. Данный тип мотора по-прежнему применяется в автоспорте. Это обусловлено его экономичностью и малым весом.
На Западе роторные «движки» не стали чем-то уникальным и необычным. Топливный кризис остановил разработки в 1973 году. В те годы стоимость на топливо возросла, поэтому люди старались эксплуатировать машины с меньшим расходом горючего. Продажи авто с РПД упали, но «на помощь» пришла Япония и начала оснащать машины бренда «Мазда» роторными двигателями. Их производство продолжалось даже после распада СССР, но ВАЗ перестал иметь дело с РПД лишь в 2004 году.
Биография изобретателя
Ф.
Г. Ванкель — немецкий изобретатель, рожденный в городе Лар в начале XX века. Его отец умер во время боевых действий во время Первой Мировой. По этой причине будущий ученый был вынужден забросить учебу и пойти работать, чтобы содержать себя. Первое время он трудился в лавке, где продавались книги. Во время работы Феликс любил читать. Особенно ему нравилось изучать автомобилестроение. Изобретатель был талантливым человеком со способностями. Говорят, что изобретенный им двигатель приснился ему во сне.
Конструкция
Чтобы выяснить, какой имеет роторный двигатель принцип работы, необходимо изучить конструкционные особенности. В данном типе мотора энергия сгорания воспринимается ротором в форме треугольника.
Ротор находится внутри закрытого элемента, состоящего из боковых и центрального корпуса. Это нужно для создания процесса горения. Он проходит в статоре, а боковые грани создают герметичность.
Статор включает в себя цилиндр, а в нем находится сам ротор. Овальный цилиндр имеет прижатые бока.
Именно такая форма дает возможность всем процессам внутри проходить слаженно. Кроме того, статор оснащен окошками для впуска горючего и выпуска газов. На противоположной стороне находятся специальные отверстия для свечей.
Верхушки ротора контактируют с цилиндром, поскольку движение проходит по эксцентриковому типу.
Строение
Ротор с выпуклыми сторонами работает как поршень. Скорость вращения увеличивается благодаря углублениям, которые есть в каждой стороне. Для твс (топливно воздушной смеси) остается больше пространства. Вершины граней с помощью металлических пластин создают камеры. С каждой стороны ротора также есть металлические кольца, помогающие формировать камерные стенки. В центре ротора расположен круг с зубьями.
Овальная камера создана таким образом, чтобы роторные вершины контактировали со стенками и создавали закрытые газовые объемы. Как было сказано, в РПД — 4 рабочих такта, к которым относят впуск, сжатие, сгорание и выпуск. Впуск и выпуск осуществляется в отверстиях камеры, выхлоп происходит через трубу, а впускное отверстие подсоединено к газу.
Выходной вал работает по аналогии с коленвалом, заменяя его.
Принцип работы
Узнать, как работает роторный двигатель, можно лишь в сравнении его со стандартным ДВС с поршнями. Схема функционирования РПД и ДВС отличается технологией, учитывая что «движки» имеют разные конструкционные особенности.
Принцип работы роторного двигателя схож с ДВС, поскольку он основывается на преобразовании энергии от сгорания горючей смеси. Но в случае с ДВС давление, полученное от сгорания, заставляет поршни двигаться, тем самым коленвал и шатун преобразуют движения поршней во вращательные, запуская движение колес.
Ротор функционирует в овальной камере, поэтому мощность передается сцеплению с КП. Треугольная форма позволяет выдавить топливную энергию и перенаправить ее на колесную систему.
Внутри капсулы, в которой находится ротор, происходят различные процессы: сжатие твс, впрыск горючего, проникновение кислорода, воспламенение топлива и отправка сгоревших элементов на выпуск.
Ротор крепится к механизму, который «бегает» внутри капсулы. В корпусе образуется несколько камер, в каждой из которых происходят определенные процессы. В первой камере возникает смешение топлива с воздушными массами, превращая их в твс. Во второй камере все это сжимается и воспламеняется, а из третьей вытесняется.
Преимущества
Роторный двигатель имеет плюсы и минусы, как и любое механическое устройство.
КПД достигает 40%, это высокий показатель.
Простые конструктивные особенности. РПД не обладает большим количеством узлов, что упрощает его конструкцию в целом.
Концепция. РД вращается, поэтому на остановку в противоположных друг другу точках время не затрачивается. Благодаря этому, мотор можно посчитать высокооборотистым.
Компактность силового агрегата способствует равномерной развесовки и высокой устойчивости машины при езде по трассе.
Динамические характеристики двигателя позволяют автомобилю разгоняться на порядок быстрее, поэтому РПД устанавливали преимущественно на спорткары.
При увеличении количества оборотов не возникает дополнительных нагрузок. Получается, что можно разогнать транспорт до 100 км/час даже на низкой передаче.
Смотря на внушительный список преимуществ, водители задаются вопросом, почему РПД не смогли вытеснить с рынка стандартные ДВС? Дело в том, что у роторных «движков» есть недостатки, которые не позволили им стать лучше поршневых двигателей.
Недостатки
При составлении плюсов и минусов РПД было выявлено, что с имеющимися характеристиками мотор не сможет реализоваться массово.
Минусы роторных моторов:
Обслуживание. Многих водителей не устраивает высокий расход масла и необходимость его частой замены (каждые 5000 км пробега). Кроме того, РПД потребляет большое количество топлива (20 л на 100 км).
Ограниченность ресурса. Из-за конструктивных особенностей ресурс двигателя сильно ограничен. Он быстро изнашивается, поэтому у него небольшой срок службы.
Маленький срок службы объясняется не только конструкцией, но и перепадами температур, которые сопровождают все рабочие такты.
Низкая экологичность. Серповидная внутренняя часть камер не дает топливу гореть до конца. Ротор выталкивает раскаленный газ в выхлоп, при этом в продуктах сгорания остаются фрагменты масла, что сильно повышает токсичность выброса.
Уплотнители ротора изнашиваются быстрее из-за регулярных перепадов давления и небольшого ресурса самого «движка».
Для производства РПД используется технологичное оборудование. К качеству предъявлены высокие требования. В конечном итоге роторный двигатель обходится и производителю, и покупателю дороже, чем поршневой.
Разновидности
Узнав устройство роторного двигателя, автовладельцам важно уяснить классификацию РПД. К примеру, камера «движка» бывает замкнутой или незамкнутой, т.е. иметь связь с атмосферой.
Замкнутые моторы также подразделяются на виды по «наличию/отсутствию уплотнительных элементов» или «по режиму функционирования КС». Кстати, большая часть образцов представлена лишь на бумаге, а в реальности их не существует.
Классификацию создавал российский инженер И.Ю. Исаев.
Какие существуют роторные ДВС:

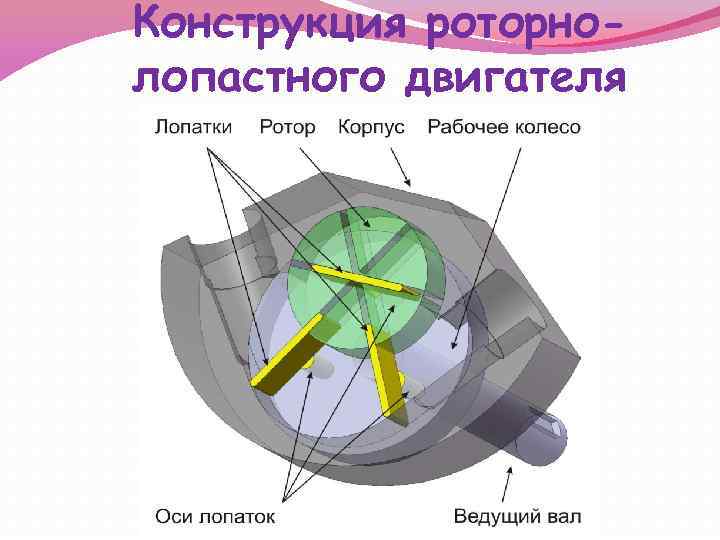

Двигатели с ВВД заставляют ротор создавать качания. Лопатки остаются неподвижными, но рабочие такты проходят между ними.
Двигатели с однонаправленным движением. В период сближения роторов на корпусе происходит сжатие между лопастей, а при удалении возникает расширение.
Схема работы двигателя с уплотнительными элементами используется в пневмомоторах. Вращение происходит с помощью сжатого воздуха. При этом данная схема не смогла найти применения в ДВС, там присутствуют высокие показатели температур и давления.
Существует роторный двигатель с аналогичной предыдущей схеме работы, но уплотнители в этом случае находятся на корпусе.
Более перспективными на данный момент считаются двигатели с равномерным движением элементов. Они способны набирать высокие обороты и мощность, какие для привычных ДВС недопустимы.
Советы и рекомендации
Роторный «движок» разрешено заправлять высококачественным топливом, а именно октановым бензином.
Это позволит не допустить детонаций, при этом не даст нагару скопиться на электродах СЗ.
Двигатель имеет повышенную чувствительность к качеству и типу масла. Запрещено заливать синтетику, иначе произойдет быстрое скапливание нагара и падение компрессии. Лучше всего заливать минеральное масло, которое рекомендует сам производитель.
При любых неполадках стоит сразу обращаться к мастерам, а не заниматься ремонтом самостоятельно. Роторный двигатель требует больших вложений. На сегодняшний день по-прежнему функционируют центры, которые специализируются на дефектовке и ремонте РПД.
Перед непосредственно ездой, роторный «движок» следует прогреть так же, как и поршневой. Нагружать силовой агрегат не рекомендуется до тех пор, пока он не выйдет на рабочую температуру. Своевременное обслуживание, использование только качественных ГСМ поможет продлить срок службы РД.
Правила эксплуатации
Говоря о правилах эксплуатации, эксперты придерживаются строгих тезисов.
Замена масла производится каждые 3-5 тыс.
км.
Регулярно нужно осматривать масляные форсунки.
/
Замена воздушного фильтра должна проходить каждые 20 000 км.
Свечи зажигания должны быть установлены специальные.
Предпочтительнее всего заправлять бензином марки АИ-98.
При замене масла стоит проверять компрессию через специальный прибор.
Не рекомендуется глушить мотор «на холодную», так как произойдет залив свечей зажигания.
Жидкость тормозной системы стоит менять через каждые 20 000 км пробега.
При проверке компрессия должны быть 6,5-8 атм. Если она ниже, то ремкомплекта будет недостаточно. Возможно, заменить придется всю секцию.
Какие машины были оснащены РПД?
Существуют разные модели автомобилей, на которые ставили РПД.
Перечислим самые популярные из них:
Мазда RX-8. Известная японская компания усовершенствовала двигатель. Последней разработкой стал РПД в 1,3 л, мощностью 215 л.с. Но из-за низкого спроса производство остановлено.
Мазда Космо Спорт. Именно этот автомобиль стал первым транспортным средством, которое оснастили роторным «движком». В 1964 году зрителям продемонстрировали первый готовый вариант. Через год было произведено около 60 аналогичных моделей. Всего до 1968 года было изготовлено 343 модели. Далее производитель усовершенствовал серию «Космо спорт». Теперь машина могла разогнаться до 193 км/час. Данный вариант выпускался до 1972 года включительно.
Мерседес с-111. В первый раз автомобиль представили в 1970 г. Спорткар был оснащен трехкамерным мотором, при этом его максимальная скорость могла составить 275 км/час при пятисекундном разгоне.
Chevrolet Corvette — компания Шевроле получила лицензию на производство РПД. С 1970 года компания начала разрабатывать новые Корветы. В 1971 году модель получила одобрение президента фирмы General Motors. Только через год данная модель была представлена правлению GM.
ВАЗ 2109-90. Это служебный автомобиль, который смог за 8 секунд разогнаться до 100 км/час.
Машина имела способность развивать скорость до 200 км/час, что помогало гнаться за нарушителями.
Для нужд МВД в свое время закупили ВАЗ 21019 Аркан, который также имел роторный двигатель. Ее предельная скорость составляла 160 км/час.
Самой популярной моделью авто на роторном «движке» по-прежнему является Мазда Rx-8. Если водитель рассматривает этот вариант на вторичном рынке, то ему стоит присмотреться к нему. На фоне конкурентов такое авто продается по привлекательной цене, при этом имеет отличные характеристики. Конечно, б\\у авто может требовать ремонта и вложений, поэтому стоит приготовиться к дополнительным расходам.
Сегодня производители самолетов выбирают роторные «движки». Это еще раз говорит о том, что мотор не пользуется популярностью, но от этого не является плохим или бесполезным.
Итоги
РПД — интересная и полезная задумка, но такой мотор не прижился, даже несмотря на высокий КПД и мощность. Из-за конструктивных особенностей механизм быстро изнашивается.
Кроме того, «движок» требует особых условий эксплуатации и обслуживания. РПД — лучший вариант для гоночных машин и спорткаров. Для них не требуется большой ресурс.
Высокие технические характеристики дают потребителям надежду, что когда-нибудь роторные моторы будут выпускать массово, заранее устранив их недостатки. Перспектива у двигателей есть, но выпуск РД будет налажен после перехода на водородное топливо. Именно такой мотор не подвержен детонации. Одна из последних современных разработок — Premacy Hydrogen RE Hybrid. Она ничем не уступает по своим характеристикам другим новинкам автомобилестроения.
Выбрать инструктора:
- Автоинструктор Алексей
- Автоинструктор Екатерина
- Автоинструктор Светлана
- Автоинструктор Майя
- Автоинструктор Михаил
- Автоинструктор Анатолий
- Автоинструктор Марина
- Автоинструктор Юрий
- Автоинструктор Дмитрий
- Автоинструктор Ася
Отзывы:
Все отзывы
Альтернативные двигатели внутреннего сгорания
Альтернативные двигатели внутреннего сгорания Ханну Яаскеляйнен, Магди К.
Хайр
Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите под номером , чтобы просмотреть полную версию этого документа.
Резюме : В то время как четырехтактные дизельные и бензиновые двигатели прочно закрепились в большинстве областей применения, были разработаны альтернативные концепции двигателей внутреннего сгорания, которые могут обеспечить повышенную эффективность, удельную мощность и другие потенциальные преимущества. Эти альтернативные конструкции включают роторные двигатели, такие как двигатель Ванкеля, двухтактные двигатели, а также шеститактные двигатели и двигатели с разделенным циклом.
- Введение
- Роторные двигатели
- Двухтактные двигатели
- Шеститактные двигатели
- Двигатели с разделенным циклом
- Газовая турбина
- Двигатель Стирлинга
Введение
Двигатели внутреннего сгорания, состоящие из поршня, совершающего возвратно-поступательное движение в цилиндре и соединенного шатуном с коленчатым валом, — чаще всего четырехтактные дизельные двигатели и двигатели с искровым зажиганием — закрепились во многих областях применения по крайней мере на столетие.
Тем не менее, альтернативные конструкции двигателей могут предложить некоторые потенциальные преимущества и продолжают изучаться. Эти преимущества могут включать в себя высокую тепловую эффективность, высокую удельную мощность и связанные с этим компактные размеры и малый вес или устойчивость к низкокачественному топливу.
Несколько альтернативных концепций сжигания либо нашли ниши в приложениях, для которых они предлагают явные преимущества, и/или были исследованы в качестве альтернатив укоренившейся конструкции. Заслуживающие внимания альтернативные концепции двигателей внутреннего сгорания включают:
- Двухтактные двигатели , хотя их постепенно изъяли из большинства транспортных средств из-за проблем с соблюдением стандартов выбросов, которые были приняты в 1990-х и 2000-х годах, по-прежнему являются предпочтительным вариантом силовой установки для многих приложений. Для крупных судовых двигателей возможность сочетать большое соотношение хода и диаметра цилиндров с низким BMEP и низкой частотой вращения обеспечивает непревзойденную эффективность и долговечность.
Из-за своего легкого веса они также используются в ручном бензиновом коммунальном оборудовании, таком как бензопилы, где возможна высокая удельная мощность. Пример постоянного развития технологии двухтактных двигателей можно найти в 9-м0037 оппозитный поршень тип двигателя. - Роторные двигатели , в которых используется эксцентрично установленный ротор для преобразования давления во вращательное движение, имеют высокое соотношение мощность/вес и мощность/размер, что делает их привлекательными для приложений, где вес и размер имеют решающее значение. Большинство роторных двигателей имеют искровое зажигание, но также были попытки создания дизельных версий. Хорошо известным примером роторного двигателя является двигатель Ванкеля, который имел некоторый коммерческий успех в различных приложениях — сначала у немецкого автопроизводителя NSU Motorenwerke, а затем, что наиболее известно, у Mazda. Совсем недавно роторные двигатели использовались для питания беспилотных летательных аппаратов (БПЛА), широко известных как дроны .
- Шеститактные двигатели и с разделенным циклом представляют собой модифицированные четырехтактные двигатели, в которых добавлены два дополнительных такта (с впрыском воды или топлива) или четырехтактный цикл разделен между двумя цилиндрами соответственно. Хотя коммерческое применение этих циклов двигателя в настоящее время неизвестно, они продолжают изучаться с точки зрения их эффективности.
Из-за своего легкого веса они также используются в ручном бензиновом коммунальном оборудовании, таком как бензопилы, где возможна высокая удельная мощность. Пример постоянного развития технологии двухтактных двигателей можно найти в 9-м0037 оппозитный поршень тип двигателя.
Роторные двигатели
Двигатель Ванкеля
Роторный двигатель Ванкеля назван в честь немецкого изобретателя Феликса Ванкеля, разработавшего двигатель ДКМ (9).0037 Drehkolbenmotor ) во время работы в НГУ. В двигателе ДКМ и ротор, и корпус вращались [5321] . Коллега Ванкеля по НГУ Ханс Дитер Пашке разработал двигатель ККМ ( Kreiskolbenmotor ) со стационарным корпусом, являющийся основой современных двигателей Ванкеля [5322].
В двигателе Ванкеля (рис. 1) используется широкий треугольный диск с закругленными сторонами.
Углубление в середине боковой стороны каждой боковой поверхности представляет собой камеру сгорания. Этот треугольный ротор приводится в движение эксцентриковым приводом, вокруг которого вращается ротор. Ротор движется по орбите внутри корпуса, эпитрохоидная форма которого напоминает восьмерку. На каждой вершине треугольного ротора расположен механизм скользящего уплотнения для уменьшения утечки газа между двумя камерами по обе стороны от уплотнения во время фаз сгорания. Цикл сгорания очень похож на цикл возвратно-поступательного движения поршня. Однако вращательное действие треугольного ротора/диска завершает все фазы цикла сгорания без чрезмерных дисбалансных сил, возникающих в поршневом двигателе.
(любезно предоставлено Хайнцем Хейслером)
На рисунке 1 слева показана фаза индукции роторного двигателя, когда заряд всасывается в двигатель через впускное отверстие, когда ротор движется против часовой стрелки.
Предыдущий заряд сжимается, а объем пространства между флангом ротора и корпусом двигателя уменьшается. Уплотнение на вершине P отвечает за предотвращение утечки заряда при сжатии на сторону ротора со свежевведенным зарядом. В нужный момент свеча зажигания инициирует сгорание, в то время как ротор продолжает вращаться против часовой стрелки. Фаза сжатия цикла сгорания показана на правой диаграмме на рисунке 1. Фаза расширения и выпуска цикла сгорания схематически представлены на рисунке 2. Двигатель Ванкеля выдает три импульса мощности за один оборот ротора и выходного вала. три раза за каждый оборот ротора, что дает один импульс мощности за один оборот выходного вала.
(любезно предоставлено Хайнцем Хейслером)
Следует отметить, что с идеей Ванкеля о вращающемся корпусе и роторе оба компонента будут вращаться вокруг своей оси и могут быть полностью сбалансированы для достижения очень высоких оборотов — по сообщениям, до 17 000 об / мин.
В то время как разработка Пашке стационарного корпуса привела к более простой конструкции, которую было легче изготовить, колебания ротора должны были быть уравновешены, а максимальные обороты двигателя были ниже.
Двигатель Ванкеля столкнулся с рядом технических проблем, которые иногда оказывались проблематичными. Самой серьезной из этих проблем был поиск подходящего материала для апексного уплотнения, которое может подвергаться чрезмерному износу в результате перемещения по острым краям портов. Другой серьезной проблемой была деформация корпуса двигателя из-за того, что небольшая часть двигателя охлаждалась поступающим зарядом, а остальная часть двигателя оставалась при более высокой температуре. При чрезмерных перепадах температур деформация корпуса влияла на расход масла и потери тепла при охлаждении. Еще одним серьезным ограничением этого двигателя была его низкая степень сжатия, ограниченная геометрическим эксцентриситетом ротора. Эта проблема усугублялась верхними уплотнениями, которые предотвращали сильное сжатие, что в конечном итоге приводило к низкой тепловой эффективности.
Конструкция камеры сгорания также имеет высокие характеристики теплопередачи и плохие характеристики выбросов из-за относительно большого отношения площади поверхности к объему и большого объема щелей. Тем не менее, двигатель компактен, прост и способен развивать относительно высокие скорости и высокую мощность двигателя с очень небольшой вибрацией.
В то время как роторы с масляным охлаждением распространены в двигателях Ванкеля, также используется сжатый воздух, рис. картерные газы через ротор, а затем через воздухо-водяной теплообменник для последующей отбраковки. Циркуляционный воздух наддувается до среднего давления в рабочих камерах двигателя за счет небольшой двусторонней утечки газов через боковые уплотнения ротора. При полностью открытой дроссельной заслонке давление в системе охлаждения может повышаться примерно до 0,5 или 0,6 МПа, что улучшает теплообмен. Утверждается, что ротор SPARCS с воздушным охлаждением устраняет потерю влажных частиц масла из герметичной системы и снижает трение по сравнению с ротором с масляным охлаждением (OCR).
Трение снижено, так как отсутствует трение маслосъемного кольца, отсутствуют потери масла при «шейкере», подшипники качения, отсутствует приводной масляный насос и меньший размер ротора, что снижает трение в газовом уплотнении [5323] [5324] [5325] [5326] .
(Источник: SAE International [5326] )
В 1960-х и 1970-х годах компании, в том числе Curtiss-Wright, автопроизводители, в том числе Mazda и GM, а также несколько производителей мотоциклов, приобрели права на производство Ванкеля у владельца патента Audi NSU. В то время как NSU Spider 1964 года был первым серийным автомобилем с двигателем Ванкеля, Mazda можно приписать наиболее успешное применение роторного двигателя. Mazda продала около 1,8 млн автомобилей, оснащенных роторным двигателем, начиная с 1967 Cosmo 110S и до 2012 года в RX-8. До 2017 года сообщалось, что двигатель производился в небольших объемах для некоторых гоночных автомобилей.
С 2013 года Mazda продолжала разработку двигателя и включила в него некоторые планы по выпуску продукции, но об окончательном повторном внедрении в серийный автомобиль не было объявлено до конца 2021 года. Например, в 2020 году Mazda анонсировала роторный двигатель SKYACTIV-R. для концепции роторного спортивного автомобиля Mazda RX-VISION. У них также были предварительные планы по выпуску гибридного автомобиля с роторным двигателем в качестве увеличения запаса хода в 2022 году, но этот план был отложен.
Что касается мотоциклов, Suzuki RE-5, выпускавшийся с 1974 по 1976 год, был одним из примеров серийно выпускаемого мотоцикла с роторным двигателем. Другие производители мотоциклов, которые тестировали эту концепцию, включали Hercules/DKW, Kawasaki, Yamaha и Norton [5327] .
Двигатели Ванкеля широко используются в беспилотных летательных аппаратах (БПЛА). В 2021 году один производитель предложил несколько вариантов роторных двигателей мощностью от 35 до 120 л.
с. [5328] .
Дизельная версия Ванкеля с воспламенением от сжатия была предпринята в 1919 году.60-х и 1970-х годов несколькими производителями, включая совместное предприятие Daimler-Benz, MAN, Krupp и KHD («Дизель-Ринг»), Rolls-Royce и самого Феликса Ванкеля. Форма ротора затрудняла достижение оптимальной формы камеры сгорания с воспламенением от сжатия и достаточно высокой степени сжатия для воспламенения. Требовалось внешнее сжатие через нагнетатель, что приводило к высоким паразитным потерям и увеличению веса. Хотя некоторые двигатели Ванкеля для БПЛА могут работать на дизельном топливе, обычно это двигатели с искровым зажиганием, которые сжигают предварительно смешанный заряд дизельного топлива и воздуха, а не двигатели с воспламенением от сжатия 9.0062 [5329] . Возможность работы на дизельном топливе важна для некоторых военных операций с использованием одного топлива для широкого спектра применений.
Что касается водорода, роторный двигатель имеет то преимущество, что процессы впуска и сгорания происходят в разных местах, и преждевременного воспламенения водорода можно избежать легче, чем в поршневых двигателях.
Впуск происходит в относительно прохладной части корпуса без горячих точек. Исследование роторного двигателя, работающего на водороде, было проведено Mazda и другими компаниями [5330] [5331] [5332] . Двигатели Ванкеля на водородном топливе в качестве расширителей диапазона электромобилей, от городских такси и небольших грузовых фургонов до больших грузовиков, рассматриваются как вариант [5326] .
###
Что такое роторный двигатель Ванкеля? Схема, детали, работа [PDF]
В этой статье вы узнаете , как работает роторный двигатель Ванкеля? И его деталей, функций, преимуществ и приложений объясняются диаграммами.
Кроме того, вы также можете загрузить PDF-файл этой статьи в конце.
Что такое роторный двигатель Ванкеля?
Он определяется как роторный двигатель внутреннего сгорания, в котором изогнутый, треугольный или эксцентрически поворачиваемый поршень вращается в эллиптической камере, создавая три камеры сгорания, различающиеся по объему.
Или, проще говоря, это тип двигателя внутреннего сгорания, в котором используется эксцентриковая вращающаяся конструкция для преобразования давления во вращательное движение.
Немецкий инженер Феликс Ванкель изобрел роторный двигатель, известный как роторный двигатель Ванкеля, который в основном использовался в гоночных автомобилях. Двигатель Ванкеля работает по обычному циклу Отто, но отличается от поршневого двигателя внутреннего сгорания. двигатели.
Это чисто роторный двигатель, не имеющий возвратно-поступательного движения или поршня. По сравнению с поршневыми двигателями двигатели Ванкеля обеспечивают больший крутящий момент, меньшую вибрацию и при заданной мощности более компактны и меньше весят.
В нем используется ротор вместо поршня, который вращается внутри камеры. Эта конструкция бросает новый вызов существующим поршневым двигателям.
Читайте также: Какие детали внутри автомобиля? [Explained with Diagrams]
Parts of Wankel Rotary Engine
Following are the parts of a Wankel rotary engine:
- Intake
- Exhaust
- Crown gear
- Rotor
- Combustion chamber
- Housing
- Эксцентриковый вал
- Верхнее уплотнение
- Свеча зажигания
#1 Впуск
Впуск начинается, когда кончик ротора проходит через впускное отверстие.
В этот момент камера находится в наименьшем положении и расширяется при вращении.
#2 Выхлоп
Когда наконечник проходит через это выпускное отверстие, выхлопные газы под высоким давлением могут проходить через это отверстие.
#3 Коронная шестерня
В двигателе Ванкеля коронная шестерня имеет зубья, выступающие под прямым углом к поверхности колеса.
Ротор №4
В роторном двигателе Ванкеля обычно используется ротор треугольной формы. Этот ротор состоит из трех выпуклых граней, каждая из которых действует как поршень. Ротор работает как первичный двигатель в роторном двигателе Ванкеля.
Сгорание происходит за счет сжигания топлива и воздействует непосредственно на ротор, поэтому он вращается эксцентрично. На одной стороне ротора имеется внутренняя синхронизирующая шестерня, которая входит в зацепление с фиксированной синхронизирующей шестерней, расположенной на боковом корпусе, для обеспечения правильного соединения между ротором и эксцентриковым валом.
#5 Камера сгорания
Ротор в двигателе Ванкеля вращается с орбитальным движением в корпусе специальной формы и образует серповидные камеры сгорания между его сторонами и криволинейной стенкой корпуса.
Корпус #6
Представляет собой овальный эпитрохоидальный корпус, в котором заключен треугольный ротор с дугообразными гранями, напоминающими треугольник Рело. Корпус состоит из впускного и выпускного отверстий, свечи зажигания, водяной рубашки и т. д.
Этот двигатель имеет несколько корпусов, два из которых важны, это:
- Основной корпус: Закрывается с помощью боковых корпусов.
- Боковой кожух: Он состоит из фиксированной шестерни, которая входит в зацепление с внутренней шестерней. Он сохраняет правильное соединение между ротором и эксцентриковым валом.
Вал эксцентрика #7
Это полезная деталь, которая используется для преобразования эксцентричного движения ротора в концентрическое и вывода его из двигателя.
Роторы вращаются на эксцентрике (соответствующем шатунной шейке), составляющем часть эксцентрикового вала (соответствующего коленчатому валу). Ротор вращается вокруг эксцентриков и совершает орбитальное вращение вокруг эксцентрикового вала.
Верхнее уплотнение #8
Стороны треугольного ротора действуют как поршни, поэтому необходимо герметизировать всю эту камеру. Для герметизации камеры используются верхушечные уплотнения. Они сделаны из изогнутого металла, который соприкасается с корпусом двигателя при движении ротора.
Свеча зажигания #9
В двигателе Ванкеля используются две свечи зажигания, т. е. ведущая и ведомая свечи зажигания. Ведущая свеча (расположенная в нижней части корпуса ротора) сжигает до 95% топливно-воздушной смеси, обеспечивая большую мощность.
Конструкция двигателя Ванкеля
На рисунках показана упрощенная схема роторного двигателя Ванкеля. Он состоит из трехлопастного ротора (ротор треугольной формы с загнутыми сторонами), эксцентрично вращающегося в овальной камере.
Ротор крепится к коленчатому валу посредством внешней и внутренней шестерни.
Лопасти ротора плотно прилегают к стенкам овальной камеры. Сгорание форм ротора и камеры гарантирует, что они остаются в контакте друг с другом на протяжении всего вращения. Ротор имеет с трех сторон между кулачками углубление овальной формы.
Читайте также: Как работает турбокомпрессор? Преимущества и недостатки PDF
Как работает двигатель Ванкеля?
Обычно двигатель с ротором Ванкеля имеет трехлопастной ротор, который образует вокруг себя три пространства в овальной камере. Четыре основных цикла впуска, сжатия, мощности и выпуска выполняются одновременно в трех местах вокруг ротора во время работы двигателя.
Цифры (i) представляют впуск топлива, при котором сторона ротора AB создает всасывание. Топливно-воздушная смесь из карбюратора поступает во всасывающую камеру. Когда ротор вращается по часовой стрелке, смесь сжимается между ротором и камерой, как в (ii).
Далее воспламеняется, газы сгорания расширяются, вращая ротор, как в (iii), и, наконец, выхлопные газы выталкиваются из камеры, как в (iv).
Сторона АВ ротора снова находится в исходном положении для приема нового заряда. Таким образом, цикл завершен.
Один и тот же цикл операций выполняется на всех трех сторонах ротора одновременно. Очевидно, что на каждый оборот ротора приходится три импульса мощности, что в три раза больше, чем у двухтактного двигателя, и в шесть раз больше, чем у четырехтактного двигателя.
Двигатель почти непрерывно развивает мощность. Эксцентричное движение ротора вызывает вибрации, которые уменьшаются за счет использования симметрично установленного маховика.
Преимущества роторного двигателя Ванкеля перед поршневым двигателем
- Роторный двигатель Ванкеля меньше по размеру, легче по весу и компактнее по сравнению с поршневыми двигателями.
- Дешевле и проще по конструкции для серийного производства из-за отсутствия многих рабочих частей, таких как шатун, коленчатый вал, клапанный механизм и т.д. Дорожные испытания показали, что этот двигатель практически не вибрирует.
- Объемный КПД двигателя Ванкеля очень высок, часто превышает 100%.
- Его мощность на кг двигателя значительно выше.
- Двигатель Ванкеля требует меньших эксплуатационных расходов, чем поршневой двигатель.
- Он не требует овердрайва, потому что его скорость очень высока.
Недостатки двигателя Ванкеля
- Более высокий расход топлива на малых скоростях и более высокий расход масла на л.с.
- Скорости с более низким крутящим моментом.
- Тормозной эффект двигателя намного меньше.
- Уменьшение скорости в трансмиссии необходимо из-за очень высоких оборотов двигателя.
- Из-за проблем с зажиганием при использовании обычной системы зажигания. Свечи зажигания необходимо периодически менять. Однако это было устранено с помощью транзисторного зажигания.
- Основным препятствием в разработке роторного двигателя Ванкеля была проблема уплотнения, которая к настоящему времени в значительной степени преодолена.
- Деформация цилиндра может произойти из-за близкого расположения впускного и выпускного отверстий.
- Очень высокая температура выхлопных газов, около 1600°F, создает проблемы в конструкции выпускного коллектора и глушителя.
Применение роторного двигателя Ванкеля
Ниже приведены области применения роторного двигателя Ванкеля:
- Двигатель Mazda 12A был первым двигателем, построенным с двигателем Ванкеля.
- Он специально разработан для производства легкого, надежного и относительно мощного двигателя для использования в самолетах.
- Производители мотоциклов также отдают предпочтение двигателям Ванкеля из-за их небольшого размера и привлекательного отношения мощности к весу.
- Из-за компактных размеров и высокой удельной мощности двигателя Ванкеля было предложено, чтобы электромобили обеспечивали дополнительную мощность при низком уровне заряда аккумуляторной батареи.
- Двигатели Ванкеля меньшего размера все чаще используются в других областях, таких как вспомогательные силовые установки для картингов и гидроциклов.
- Простота двигателя Ванкеля делает его подходящим для двигателей мини, микро и микромини.
