Акпп что это такое: устройство и принцип работы классического автомата

Содержание

Акпп что это такое

Главная » Разное » Акпп что это такое

устройство и принцип работы классического автомата

С развитием автомобилестроения и выпуском новых видов трансмиссий вопрос, какая коробка передач лучше, становится все более актуальным. АКПП – что это такое? В этой статье разберемся с устройством и принципом работы автоматической коробки передач, узнаем, какие виды АКПП существуют и кто придумал АКПП. Проанализируем достоинства и недостатки разных видов автоматических трансмиссий. Познакомимся с режимами работы и управления АКПП.

Что такое АКПП и история ее создания

Селектор автоматической коробки передач

Автоматическая коробка передач, или АКПП, представляет собой трансмиссию, обеспечивающую выбор оптимального передаточного числа в соответствии с условиями движения без участия водителя. Это обеспечивает хорошую плавность хода автомобиля, а также комфорт при движении для водителя.

В настоящее время существует несколько видов автоматической КПП:

В данной статье все внимание будет уделено классическому автомату.

История изобретения

Основу автоматической трансмиссии составляет планетарная коробка передач и гидротрансформатор, впервые изобретенный исключительно для нужд судостроения в 1902 году немецким  инженером Германом Фиттенгером. Далее в 1904 году братья Стартевенты из Бостона представили свой вариант автоматической КПП, имеющий две коробки передач и напоминающий чуть доработанную механику.

Первая серийная автоматическая коробка передач GM Hydramatic

Автомобиль, оснащенный планетарной коробкой передач, впервые увидел свет под маркой Ford Т. Суть коробки заключалась в плавном переключении скоростей за счет двух педалей. Первая включала повышающую и понижающую передачи, а вторая – заднюю.

Эстафету приняла компания General Motors, которая в середине 1930-х годов выпустила полуавтоматическую трансмиссию. Сцепление в автомобиле еще продолжало присутствовать, а планетарным механизмом управляла гидравлика.

Приблизительно в это же время компания Крайслер доработала конструкцию коробки гидромуфтой, а вместо двухступенчатой коробки стал использоваться овердрайв – повышающая передача с передаточным числом менее единицы.

Первую в мире полностью автоматическую КПП в 1940 году создала все та же компания General Motors. АКПП представляла собой сочетание гидромуфты с четырехступенчатой планетарной коробкой с автоматическим управлением посредством гидравлики.

Сегодня известны уже шести-, семи-, восьми- и девятиступенчатые АКПП, производителями которых являются как автоконцерны (KIA, Hyundai, BMW, VAG), так и специализированные компании (ZF, Aisin, Jatco).

Плюсы и минусы АКПП

Как и любая коробка передач, автоматическая трансмиссия имеет как плюсы, так и минусы. Представим их в виде таблицы.

Плюсы АКППМинусы АКПП
1. Плавное и автоматическое переключение скоростей, создающее комфорт для водителя.1. Сложность конструкции.
2. Отсутствие необходимости в периодической замене сцепления.2. Высокая стоимость самой коробки.
3. Хорошая динамика за счет возможности ручного переключения скоростей.3. Высокая стоимость ее обслуживания.
4. Автомат может подстраиваться под стиль вождения водителя (адаптироваться).4. Более низкий КПД и повышенный расход топлива в сравнении с механикой.

Устройство автоматической трансмиссии

Схема АКПП

Устройство АКПП достаточно сложное и состоит из следующих основных элементов:

Гидротрансформатор представляет собой корпус, заполненный специальной рабочей жидкостью ATF, и предназначен для передачи крутящего момента от двигателя к коробке передач. Фактически он заменяет сцепление. В его состав входят насосное, турбинное и реакторное колеса, блокировочная муфта и муфта свободного хода.

Колеса оснащены лопастями с каналами для прохода рабочей жидкости. Блокировочная муфта необходима для блокировки гидротрансформатора в конкретных режимах работы автомобиля. Муфта свободного хода (обгонная муфта) необходима для вращения реакторного колеса в противоположную сторону. Более подробно про гидротрансформатор можно почитать здесь.

Планетарный механизм АКП включает в себя планетарные ряды, валы, барабаны с фрикционными муфтами, а также обгонную муфту и ленточный тормоз.

Механизм переключения скоростей в АКПП достаточно сложен, и, по сути дела, работа трансмиссии состоит в выполнении некоторого алгоритма включения и выключения муфт и тормозов посредством давления жидкости.

Планетарный ряд, точнее блокировка одного из его элементов (солнечная шестерня, саттелиты, коронная шестерня, водило), обеспечивает передачу вращения и изменение крутящего момента. Элементы, входящие в планетарный ряд, блокируются при помощи обгонной муфты, ленточного тормоза и фрикционных муфт.

Пример гидравлической схемы АКПП

Блок управления АКПП может быть гидравлическим (уже не применяется) и электронным (ЭБУ АКПП). Современная гидромеханическая трансмиссия оснащается только электронным блоком управления. Он обрабатывает сигналы датчиков и формирует управляющие сигналы на исполнительные устройства (клапаны) гидроблока, обеспечивающие работу фрикционных муфт, а также управляющие потоками рабочей жидкости. В зависимости от этого жидкость под давлением направляется в ту или иную муфту, включая определенную передачу. TCU также управляет блокировко

Как работают автоматические коробки передач | HowStuffWorks

В последнем разделе мы обсудили, как каждое передаточное число создается трансмиссией. Например, когда мы обсуждали овердрайв, мы сказали:

В этой трансмиссии, когда задействована повышающая передача, вал, прикрепленный к корпусу гидротрансформатора (который прикреплен болтами к маховику двигателя), соединяется муфтой с водилом планетарной передачи. Маленькая солнечная шестерня вращается с обгонной муфтой, а большая солнечная шестерня удерживается лентой повышающей передачи.К турбине ничего не подключено; единственный ввод идет из корпуса преобразователя.

Чтобы перевести трансмиссию в режим повышенной передачи, нужно много чего подключать и отключать с помощью муфт и лент. Водило планетарной передачи соединяется с корпусом гидротрансформатора с помощью муфты.

Маленькое солнце отсоединяется от турбины с помощью муфты, так что она может свободно вращаться. Большая солнечная шестерня прикреплена к корпусу ремнем, чтобы она не могла вращаться. Каждое переключение передач запускает серию подобных событий с включением и выключением различных муфт и лент.Давайте посмотрим на группу.

Полосы

В этой передаче есть два диапазона. Ленты в трансмиссии — это буквально стальные ленты, которые охватывают секции зубчатой ​​передачи и соединяются с корпусом. Они приводятся в действие гидроцилиндрами внутри корпуса трансмиссии.

На рисунке выше вы можете увидеть одну из полос в корпусе трансмиссии. Зубчатая передача снята. Металлический шток соединен с поршнем, который приводит в действие ленту.

Выше вы видите два поршня, которые приводят в действие ленты. Гидравлическое давление, подаваемое в цилиндр с помощью набора клапанов, заставляет поршни нажимать на ленты, фиксируя эту часть зубчатой ​​передачи на корпусе.

Муфты в трансмиссии немного сложнее. В этой трансмиссии четыре сцепления. Каждое сцепление приводится в действие гидравлической жидкостью под давлением, которая входит в поршень внутри сцепления. Пружины обеспечивают отключение сцепления при снижении давления.Ниже вы можете увидеть поршень и барабан сцепления. Обратите внимание на резиновое уплотнение на поршне — это один из компонентов, который заменяется при ремонте трансмиссии.

На следующем рисунке показаны чередующиеся слои фрикционного материала сцепления и стальных дисков. Фрикционный материал имеет шлицы с внутренней стороны, где он сцепляется с одной из шестерен. Стальной диск имеет шлицы снаружи, где он фиксируется на картере сцепления. Эти диски сцепления также заменяются при ремонте трансмиссии.

Давление на муфты подается через проходы в валах. Гидравлическая система контролирует, какие муфты и ленты находятся под напряжением в любой момент.

.

Как это работает: Автоматические коробки передач

Автоматическая коробка передач кажется довольно простой; в конце концов, вы просто помещаете его на Диск и вперед. Но, как и в случае с большинством автомобильных вещей, очень сложно сделать так, чтобы это выглядело просто.

Двигатель содержит тяжелый вращающийся центральный цилиндр коленчатого вала, который обеспечивает вращение колес. «Скорость двигателя» — это скорость вращения коленчатого вала, измеряемая в оборотах в минуту или «об / мин». Большинство двигателей вырабатывают большую часть своей мощности в относительно узком диапазоне скоростей, но для управления автомобилем требуется более широкий диапазон.Трансмиссия является жизненно важным звеном, увеличивающим крутящий момент для ускорения после остановки или предотвращающим чрезмерную работу двигателя на скоростях шоссе.

Автоматическая коробка передач использует датчики для определения момента переключения передач и переключает их с помощью внутреннего давления масла. Несмотря на то, что в трансмиссию встроено множество компонентов, а их фактическая работа немного сложнее, чем в упрощенной версии, представленной здесь, ключевыми компонентами являются преобразователь крутящего момента и планетарные редукторы.

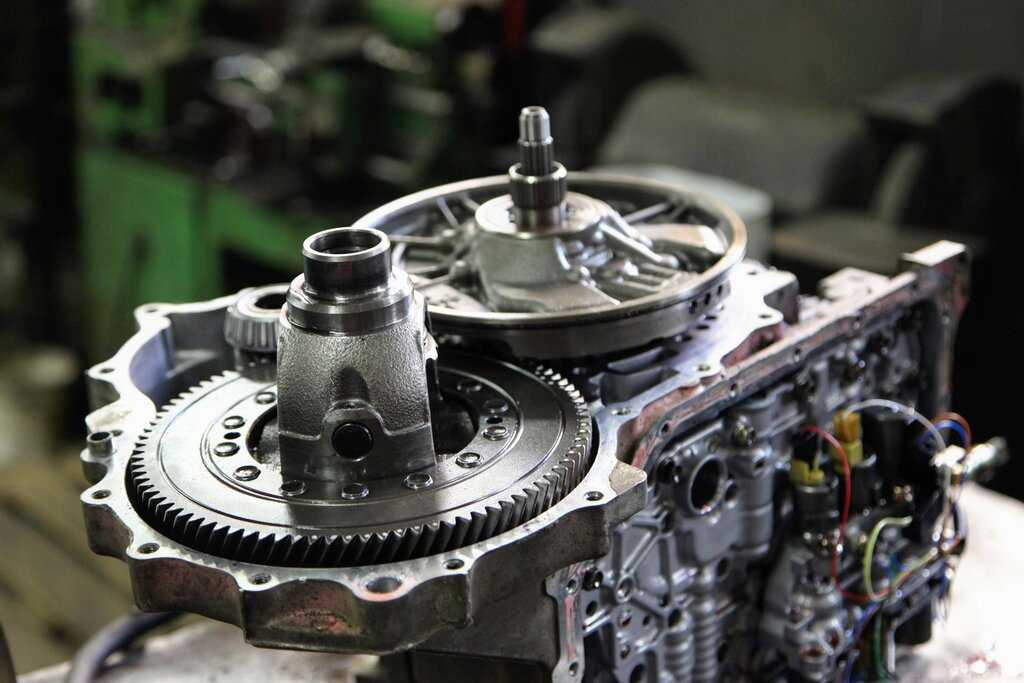

Шестерни внутри восьмиступенчатой ​​автоматической коробки передач, а также крыльчатка и турбина внутри гидротрансформатора слева.

Для переключения передач необходимо временно отключить коробку передач от двигателя. На механической коробке передач водитель делает это, нажимая на педаль сцепления, а на автоматической — через преобразователь крутящего момента.

Внутри преобразователя крутящего момента, заполненного трансмиссионной жидкостью, есть два веерообразных компонента: крыльчатка, прикрепленная к коленчатому валу двигателя, и турбина, прикрепленная к входному валу трансмиссии.Когда двигатель вращает рабочее колесо, его лопасти перемещают жидкость, что, в свою очередь, заставляет вращаться турбину. Жидкость движется по замкнутому контуру. Третий веерообразный компонент, статор, находится между рабочим колесом и турбиной и помогает направлять движение жидкости. Когда вы нажимаете на дроссель для увеличения скорости, жидкость перемещает турбину быстрее, чтобы передать больше энергии через трансмиссию. Когда вы замедляетесь, движение жидкости замедляется, турбина перестает вращаться, и двигатель может сидеть и работать на холостом ходу без остановки.

Турбина и рабочее колесо не прикреплены постоянно, и рабочее колесо всегда вращается быстрее.В большинстве автомобилей используется гидротрансформатор с механической муфтой, которая временно соединяет два компонента на более высоких скоростях, чтобы улучшить экономию топлива.

Преобразователь крутящего момента Silverado в разрезе с маятником для компенсации любой вибрации двигателя.

Как только эта мощность будет передана на входной вал трансмиссии, пора планетарным шестерням сделать свое дело. Название происходит от того, как они устроены. Центральная шестерня называется солнечной шестерней, а меньшие планетарные шестерни вращаются вокруг нее и удерживаются в кольце, называемом водилом планетарной передачи.Их всех окружает большой зубчатый венец, который находится в зацеплении с планетарными шестернями в их водиле.

Вместо того, чтобы использовать отдельную шестерню для каждой шестерни, различные скорости трансмиссии достигаются за счет комбинации шестерен. Солнечная, планетарная и коронная шестерни входят в зацепление в различных комбинациях, например, внешняя коронная шестерня вращается, а внутренняя солнечная шестерня остается неподвижной. Это достигается с помощью небольших фрикционных муфт, которые задействуют шестерни для поворота, и лент, удерживающих их в стороне, чтобы они не вращались.Муфты и ленты приводятся в действие пальцами и клапанами, которые активируются трансмиссионной жидкостью под давлением.

Восьмиступенчатая автоматическая коробка передач для переднеприводной Тойоты.

Создавая различные передаточные числа, трансмиссия берет мощность от двигателя и увеличивает или уменьшает ее на пути к выходному валу, который передает мощность на колеса. На первой передаче двигатель вращается относительно медленно, так как водитель постепенно нажимает на дроссель, поэтому трансмиссия использует низкую передачу, чтобы умножить крутящий момент, передаваемый на колеса, чтобы дать им мощность, необходимую для ускорения. На скоростях шоссе трансмиссия использует повышенную передачу, когда выходная скорость трансмиссии выше, чем скорость, поступающая от двигателя, что позволяет экономить топливо и сокращать износ двигателя.

Когда трансмиссия переведена в режим заднего хода, малая солнечная шестерня поворачивает внешнюю коронную шестерню назад. Для парковки небольшой зубчатый парковочный механизм прочно удерживается небольшой защелкой, называемой парковочной защелкой, которая не позволяет выходному валу вращать колеса.

Мощность, передаваемая трансмиссией, не идет прямо к колесам, которые должны иметь возможность вращаться с разной скоростью.Если бы они этого не сделали, вы не смогли бы правильно повернуть угол, и поэтому автомобиль использует дифференциал, чтобы разделить мощность и передать нужное количество на каждое колесо. На переднеприводном транспортном средстве дифференциальные шестерни объединены в картер трансмиссии, и весь блок обычно называют трансмиссией.

Хотя трансмиссии не требуют такого ухода, как двигатель, им все же нужно немного любви. Убедитесь, что уровень трансмиссионной жидкости проверяется при каждой замене масла, и, если график технического обслуживания вашего автомобиля рекомендует это, замените трансмиссионную жидкость по рекомендации.Большинство трансмиссий включают охладители для регулирования температуры жидкости, но если вы часто буксируете автомобиль, подумайте о добавлении более мощного охладителя, если ваш не оборудован для более высоких нагрузок.

Проверьте свой автомобиль, если трансмиссия не скулит или не стучит, не ощущается ли скольжение, колеблется ли он при ускорении или включении передачи, если вы видите красную жидкость, протекающую под вашим автомобилем, или если вы чувствуете запах гари.
