Разновидности кпп: виды, чем отличаются и как работают

Содержание

Разновидности коробок передач: краткое описание, фото

Современные производители устанавливают на автомобили самые разные коробки передач, и речь здесь не только об автоматических системах трансмиссии. Даже конструктивно простые механические коробки разделяются на различные типы и имеют особенности. Давайте рассмотрим существующие виды коробок передач. Фото и не только — далее в статье.

Механическая трансмиссия

Со времен изобретения механической трансмиссии прошло уже более ста лет. За все эти годы конструктора и инженеры вносили в механизм коробки переключения передач массу изменений, которые позволили довести данный механизм практически до совершенства, и теперь в механической коробке практически не осталось серьезных недостатков. Механическая трансмиссия сегодня считается одной из самых простых и удобных, хотя существуют и более сложные виды коробок передач. Но называть простой и удобной можно лишь ту коробку, где количество ступеней не более 5 – это самый оптимальный вариант. Современные производители производят МКПП и с большим количеством ступеней, к примеру, есть и некоторые виды механических коробок передач с шестью ступенями. Однако это никак не влияет на коэффициент полезного действия современных двигателей.

Секвентальные механические коробки передач

Эта система трансмиссии по устройству и принципу действия также относится к механическим. Идея использовать такое устройство на гражданских автомобилях пришла в головы инженеров из автоспорта. Работает данное решение на базе традиционной механической коробки, однако управление приводом здесь осуществляется посредством электронных систем. Главная особенность, которой отличаются эти виды коробок передач — в них соблюдаются базовый принцип переключения и последовательность. Это гарантирует удобство и комфорт в процессе управления автомобилем – и неважно, на какое расстояние нужно ехать. Среди преимуществ секвентальной трансмиссии можно выделить возможность выбор оптимальных скоростных режимов посредством быстрых переключений, последовательные действия переключения без какого-либо вреда для мотора на высоких оборотах. Кроме того, преимуществом считается то, как водитель управляет переключениями – на рулевом колесе имеются специальные подрулевые лепестки, позволяющие мгновенно включить нужную передачу на высокой скорости. В этих КПП применяются шестерни с прямыми зубьями, а вот синхронизаторы, которые есть в традиционной механике — отсутствуют. Скорость вращения шестеренок выравнивается при помощи датчика скорости в блоке управления. Эти виды коробок очень любят автогонщики, потому что на 80% сокращается время включения нужной передачи. Это делает вождение удобными как для начинающих, для водителей-профессионалов.

Роботизированные КПП

Роботизированные системы – это виды коробок передач, которые не являются ни механическими, ни автоматическими. Роботизированную КПП можно сравнить с секвентальными трансмиссиями, но в них за переключение отвечает электроника, а в роботизированных решения за смену передачи отвечает специальный электромеханический привод. Роднит эти коробки с механическими то, что в основе этой конструкции лежит традиционная МКПП, но каждый вал оснащен своим сцеплением. Особенностью конструкции, которыми обладают эти виды коробок переключения передач, считается возможность рассчитать передачу, которая в данный момент будет являться самой оптимальной в конкретном режиме. О таких трансмиссиях можно сказать, что они имеют отношения к механическим коробкам. Однако это промежуточное звено между механикой и АКПП как по цене, так и по функциональным возможностям.

Структура механической трансмиссии

Существуют разные виды. Коробка передач автомобиля может быть разной по конструкции и по структуре. Все существующие в мире коробки можно разделить на двух- и трехвальные. В каждом случае имеются преимущества и особенности.

Двухвальная МКПП

Ведущий вал на такой системе трансмиссии полностью гарантирует соединение со сцеплением. Ведомый вал расположен таким образом, что на нем находится блок с зубчатыми колесами. Оба обеспечивают разную угловую скорость дифференциал. Механизм переключения может обеспечиваться при помощи тяг либо с применением специальным тросов. Наиболее простым, эффективным, а также надежным вариантом считаются именно тросы. Некоторые виды коробок передач (ВАЗ-2107, например) оснащены именно таким типом привода. Это к тому же самый распространенный привод. Принцип работы такой КПП очень похож на алгоритм действия трехвальной КПП. Главное различие между ними в некоторых особенностях включения передач. Когда передача включена, рычаг разделяется как в продольном, так и в поперечном направлении. А выбор нужной передачи обеспечивается при помощи всех элементов и их взаимодействия между собой.

Трехвальные МКПП

Конструкция КПП предусматривает наличие ведущего и ведомого валов. Они оснащены синхронизаторами и зубчатыми колесами, а также механизмом включения передач. При помощи ведущего вала обеспечивается подключение механизма к сцеплению. Кроме ведущего вала, есть еще и промежуточный, который включает шестерни из блока. Механизм переключения находится в корпусе КПП. Конструкция его состоит из ползунов с вилками. Для того чтобы исключить работу двух передач одновременно, используют механизмы дистанционного управления. Эти коробки не предусматривают передачу крутящего момента на передние колеса. Когда водитель перемещает рычаг переключения, перемещаются муфты. При помощи ее синхронизируются скорости.

Жители мегаполисов выбирают автомат. Самый главный аргумент за АКПП – удобство. И да, на самом деле, с АКПП процесс управления в пробках значительно упрощается. Но что скрывается под знакомым каждому автолюбителю словом «автомат»? Давайте посмотрим, какие виды коробок передач предлагают современные производители.

Гидротрансфортматорная АКПП

Это классика среди автоматических трансмиссий. Механизм представляет собой механический редуктор и гидротрансформатор. Процесс передачи крутящего момента от двигателя к первому осуществляется при помощи второго. Гидротрасформатор представляет собой насосное колесо, которое также приводится в действие при помощи мотора. Колесо обеспечивает передачу крутящего момента маслу, а оно заставляет работать элемент, вращающий первичный вал КПП. При всех достоинствах гидротрансформатор имеет очень низкий КПД. Но это перевешивает простота управления, плавное изменение крутящего момента, а также существенное снижение нагрузок на детали трансмиссии.

Типтроник

Это гидромеханичекая коробка с возможностью ручного управления. Впервые данные системы устанавливали в 90-х годах на автомобили марки Porsche, а позже типроником заинтересовались в BMW, Audi, а также и другие автопроизводители. Интересный факт – производитель уверен, что это не один из видов автоматической трансмиссии, а только тип переключения. В обыкновенном режиме эта АКПП работает так же, как и традиционный автомат. Однако водитель имеет возможность в любой нужный момент управлять автомобилем вручную – это очень удобно в некоторых случаях. К примеру, с помощью типтроника можно применить торможение двигателем. Среди преимуществ этих решений выделяют расход топлива, который ниже, чем у традиционного гидротраснсформатора. Минус в том, что типтроник имеет большие габаритные размеры, а скорость переключения медленная.

Мультитроник

Эту систему разработали инженеры из Audi. Особенность конструкции в том, что в этой КПП отсутствуют ступени. Но при этом водитель имеет возможность вручную переключать передачи. Принцип работы этой системы построен на клиноременной передачи. В качестве главного узла здесь применяется вариатор, который и изменяет крутящий момент. Однако, нельзя сравнивать мультитроник с современными бесступенчатыми вариаторами CVT – конструкция ее отличается от бесступенчатого вариатора в сторону усложнения и вместо ремня здесь применяются специальные цепи. Среди достоинств можно выделить плавный разгон, хорошие динамические характеристики и низкий расход топлива. Показатели по динамическим характеристикам не уступают автомобилям с МКПП. Минус – высокие цены, трудности в ремонте и обслуживании, небольшой ресурс.

Бесступенчатый вариатор, или CVT

По внешнему виду эти системы трансмиссий мало чем отличаются от традиционной АКПП, однако принцип работы здесь совершенно иной. Здесь на самом деле нет никаких передач, и здесь ничего не переключается. Передаточные числа, а соответственно и крутящий момент изменяется постоянно независимо от того, разгоняется машина или замедляется.

Резюме

Современная автомобильная промышленность не стоит на месте. Постоянно создается что-то новое и более эффективное. Существуют и другие виды коробок передач – к сожалению, рассказать обо всем, что есть в мире, просто невозможно.

Коробка передач, виды коробок передач, как они работают. Какие бывают виды коробок передач. Виды коробок передач.

Современное автомобилестроение радует автолюбителей появлением новых технологий, интересными переменами и существенными улучшениями. Однако, несмотря на это, КПП является одним из главных узлов автомобиля. В данной статье мы разберем конструкцию современных трансмиссий, рассмотрим наиболее распространенные виды КПП и попробуем понять, какую из них лучше выбрать в той или иной ситуации.

Содержание

Коробка передач, виды коробок
МКПП устройство и принцип работы механики
АКПП устройство и принцип работы автомата
Вариатор, бесступенчатые коробки передач, устройство и принцип работы
Коробка передач комбинированного типа
Советы профи, что же выбрать

Коробка передач, виды коробок

На сегодняшний день существует несколько наиболее распространенных КПП:

Механические КПП.
Автоматические КПП.
Вариаторы.
Комбинированные КПП.

МКПП устройство и принцип работы механики

МКПП состоит из муфт, синхронизаторов, шестеренок и валов. Двигатель и КПП связаны узлом сцепления. Для их разъединения необходимо выжать педаль сцепления. Именно в этот момент и следует включать требуемую передачу.

При выборе передачи грамотный водитель ориентируется на текущую дорожную обстановку и скорость движения автомобиля. Это довольно удобно для тех, кто предпочитает активную, маневренную езду — для резкого ускорения есть возможность включить пониженную передачу.

Однако есть и один значительный недостаток. Представьте только, вы в центре города, час пик, вы попадаете в очередную пробку и вам все время приходится дергать рычаг КПП.

Ключевые конструктивные преимущества МКПП:

Простота обслуживания и эксплуатации.
Надежность.
Небольшой вес.
Высокий КПД.
Компактность.

Интересно, что в устройстве автомобилей для раллийных и шоссейных гонок также предусмотрена «механика», однако вместо рычага переключения применяют специальные кнопки на рулевой колонке — подрулевые «лепестки», позволяющие значительно сократить длительность переключения передач.

Чтобы добиться максимальной плавности движения автомобиля с МКПП, нужен опыт. Помимо этого, у каждого автомобиля свои особенности работы сцепления и ПП, к которым нужно привыкнуть.

АКПП устройство и принцип работы автомата

Предлагаю рассмотреть классическую трехступенчатую АКПП, которая состоит из гидравлических приводов и гидротрансформатора. Она, как и «механика», принимает и преобразовывает крутящий момент. Ее конструкция состоит из системы гидравлического управления, планетарного редуктора и гидротрансформатора.

Представьте себе вентилятор и обычную детскую игрушку с пропеллером. Если поднести данную игрушку к включенному вентилятору, пропеллер тоже начнет крутиться.

В автоматической КПП винт приводит в движение не вентилятор, а мотор автомобиля.

Второй винт соединяется с валом, который взаимодействует с ключевой конструкцией, состоящей из муфт, шестеренок и так далее. Винты расположены в герметично закрытом корпусе со специальной жидкостью — гидротрансформаторе.

Классическая АКПП дает возможность обойтись без нажатия педали сцепления, что довольно удобно, а особенно тем, кто постоянно ездит улицами мегаполиса с очень насыщенным трафиком. В нужный момент водитель нажимает педаль тормоза или акселератора. Среди недостатков АКПП следует отметить повышенный расход горючего и ощутимое переключение скоростей.

Все модели трансмиссий имеют свои слабые места, однако АКПП на старом автомобиле способна стать реальной головной болью. И относится это не только к слабым местам конструкции, а и к качеству обслуживания. Банальный недостаток масла способен привести к преждевременному износу. Не редко перегорают соленоиды, фрикционы, выходит из строя гидротрансформатор.

Прочие недостатки классических АКПП:

Автомобиль нельзя завести с «толкача».
Буксировать автомобиль с АКПП ограничивает или запрещает сам завод-производитель.
При заносе управлять автомобилем гораздо сложнее.
Дорогое обслуживание и детали.

Вариатор, бесступенчатые коробки передач, устройство и принцип работы

Принцип работы вариатора можно объяснить на простом примере. Вспомните горный велосипед — цепь и две звездочки различного диаметра. На заднем колесе больше звездочек, что ранее считалось объектом необычайной гордости.

Работает это следующим образом. Задействуешь звездочку большого диаметра, и ехать становится легче. А на ровной дороге применяют звездочку меньшего диаметра, и хоть приходится прилагать большие усилия, скорость набирается гораздо быстрее.

Вариатор работает по похожей схеме, однако вместо цепи применяется ремень, а звездочки заменяют шкивы. Как и на заднем колесе горного велосипеда, функцию нескольких звездочек выполняет один шкив, который способен менять диаметр.

Руководствуясь командами ЭБУ, диаметр шкива корректируется. Ременная передача является соединенными металлическими пластинами или многозвенной цепью. Преимущество очевидно — эффективная и комфортная работа вариатора устраняет толчки и рывки, которые свойственны АКПП.

Недостатки вариатора:

Пробуксовки способны привести к серьезным неисправностям.
Дороговизна.
Не удается обойтись без классического гидротрансформатора, а это усложнение механизма и дополнительные затраты.
Сложная работа с программным обеспечением двигателя (необходимо устранить типичный гул, который возникает при наборе скорости).

Коробка передач комбинированного типа

Для АКПП применяют комбинированный принцип действия. Данная разновидность состоит из гидротрансформатора и МКПП. В МКПП применяется редуктор планетарного типа, гидротрансформатор (используется вместо сцепления) и бесступенчатая регулировка крутящего момента. В наиболее новых АКПП применяется семь либо восемь ступеней передач.

Преимущество комбинированных АКПП — передачи переключаются плавно, а надежность работы гораздо выше. Минус — намного больший расход горючего и разгон происходит медленнее.

Некоторые виды комбинированных КПП используют имитацию ручного ПП Стептроник и Типтроник.

На сегодняшний день к АКПП можно отнести как гидротрансформаторную КПП, так вариатор и роботизированные КПП, поскольку все они имеют электронное управление.

Помимо этого, к АКПП относится еще и адаптивная КПП, которая способна учитывать стиль вождения автовладельца.

Советы профи, что же выбрать

Гидромеханические АКПП идеально подойдут для небольших микроавтобусов либо внедорожников, которые предпочитают комфорт, нежели скорость переключения.

Вариаторы по достоинству оценят любители размеренной и плавной езды.

Комбинированные КПП часто устанавливают на бюджетные модели автомобилей. Превосходно справляются с поставленной задачей — максимальная экономия горючего в городском режиме.

Коробки передач грузовых автомобилей, механические и автоматические

И легковой автомобиль, и многотонный грузовик на первый взгляд отличаются лишь габаритами. Оба они оснащены ДВС, у обоих есть кузов и колеса, которые связаны трансмиссией, отвечающей за способность транспортного средства к перемещению. Однако коробка передач на грузовиках характеризуется рядом особенностей, которые в большинстве своем обусловлены внушительной массой ТС.

Оглавление

Отличие коробки перемены передач грузовика от коробки легковушки
Устройство механической грузовой коробки передач
Разновидности и классификация
Количество ступеней передач
Демультипликатор и делитель
Автоматические коробки
Признаки неисправности
Ремонт коробки передач
Заключение

Ведь именно благодаря многоступенчатости становится возможным использование силовой установки с максимальной эффективностью.

Об особенностях устройства коробки передач грузового автомобиля, а также об их ключевых отличиях пойдет речь в нашем сегодняшнем разговоре.

Отличие коробки перемены передач грузовика от коробки легковушки

КП на многотонной машине, которая к тому же перевозит огромные грузы, должна быть сверхнадежной и обладать большим количеством ступеней по сравнению с легковушками.

КПП грузовых транспортных средств разрабатывают таким образом, чтобы они могли обеспечить машине требуемые динамические свойства, экономный расход топлива, высокий КПД и бесшумность работы, а также были надежны и просты в обслуживании, по возможности отличались сравнительно небольшой массой и габаритами и были доступными с финансовой точки зрения.

В подавляющем большинстве случаев коробка передач грузовика представляет собой шестеренчатый агрегат, который изменяет крутящий момент и частоту на ведущих колесах в более широком диапазоне, чем это делает двигатель. Также она позволяет ехать задним ходом, отключать мотор от движителя на более продолжительный срок во время работы на стоянках, а также в момент запуска.

Важно
В случае с КПП для тяжеловесной грузовой техники особое значение отводится массе деталей. Именно поэтому авторитетные производители комплектующих делают все для того, чтобы коробки передач, устанавливаемые на коммерческий транспорт, были как можно более легкими.

Для этого компании-производители используют облегченные материалы, преимущественно – алюминиевые сплавы, а также применяют инновационные технологии в процессе изготовления внутреннего содержимого и корпуса.

Устройство механической грузовой коробки передач

Существуют две разновидности КПП, устанавливаемых на грузовые автомобили – механические и автоматические. Первые появились гораздо раньше, они отличаются большей надежностью, выносливостью и лучшей ремонтопригодностью.

Переключение передач грузовика осуществляется благодаря наличию ступеней с зубчатыми шестеренками. Смена скоростного режима происходит из-за перемещения этих шестеренок. Зубья, сцепляющиеся с шестернями, обеспечивают возможность синхронизации колес и крутящего момента.

Говоря об устройстве механической коробки грузовика, необходимо упомянуть следующее:

В ее конструкцию входит большое количество узлов трансмиссии – обгонные муфты, блоки шестеренок, блок заднего хода.
Картер заполнен маслом, которое необходимо для смазки шестеренок, находящихся в постоянном движении.
Сцепление находится рядом с маховиком, установленным непосредственно на силовой установке.
Благодаря синхронизаторам скорости переключаются плавно, без ударов, вибраций и колебаний.

Особенности устройства трансмиссии исключают риск включения сразу нескольких передач – для этого используется кулиса, блокирующая самопроизвольную смену скоростей.

Разновидности и классификация

С точки зрения способа смены передаточных чисел КПП подразделяются на два вида – ступенчатые и бесступенчатые. В бесступенчатых передаточное число изменяется благодаря наличию гидротрансформаторов.

Иногда эту функцию выполняет вариатор. А когда речь идет о спецшасси, то с этой целью используется гидропривод. Помимо всего прочего, оси валов в коробках передач могут быть вращающимися (их еще называют планетарными) или неподвижными.

Количество ступеней передач

Большинство грузовиков российского производства оснащаются механическими трансмиссиями. Количество ступеней передач в них может варьироваться в зависимости от производителя и составлять от 6-ти до 16-ти скоростей. Не смотря на большое число скоростей, переключать их удобно благодаря делителю и демультипликатору, сдваивающим каждую из передач. Чем больше ступеней в трансмиссии, тем более маневренен грузовик, что особенно актуально на сложных участках пути.

Механическая коробка передач функционирует посредством сцепления, обобщающего и разобщающего мотор и трансмиссию транспортного средства. Если бы этого разобщения не было, переключить скорость движения было бы невозможно. КПП на грузовиках многоступенчатые, как уже говорилось выше, у авто разных марок число скоростей различно.

К примеру, старые отечественные «ГАЗы» и «ЗИЛы» оборудовались 4-хступенчатыми коробками, у МАЗов и КаМАЗов коробки 5-тиступенчатые, а вот у продукции зарубежного автопрома (MAN, Scania, Volvo) трансмиссия может быть не только 6-ти, но и 14-ти, и даже 16-тиступенчатой.

Демультипликатор и делитель

Логично, что такое большое количество передач влечет за собой определенные сложности с их переключением. Чтобы упростить задачу водителя, избавить его от необходимости поиска нужной скорости и «попадания» в нее, конструкторы изобрели принципиально новое решение, агрегаты, значительно упрощающие работу с грузовиками, но при этом не усложняющие конструкцию трансмиссии. Речь идет о делителе и демультипликаторе. Рассмотрим их подробнее.

Итак, делитель – это деталь, являющаяся в некоторой степени КПП для КПП. Выполнена она в виде редуктора, состоящего из двух ступеней, первая из которых является прямой, а вторая – повышающей. Будучи установленным, например, на 4-хступенчатую трансмиссию, делитель удваивает количество передач, и их становится 8.

Что касается демультипликатора, то он также представляет собой 2-хступенчатый редуктор, но нижняя его ступень является понижающей. Говоря иными словами, чтобы получить 16-тискоростную КПП, берут стандартную коробку и соединяют ее и с делителем, и с демультпликатором. Получается формула 4 на 2 и на 2 равно 16. Управление описанными выше агрегатами осуществляется посредством рычажков и кнопок, дополнительно установленных на коробке передач.

Особенно большое количество скоростей актуально, когда автомобиль поднимается под внушительным уклоном, а ресурсов двигателя не хватает для создания требуемой тяги. Помимо прочего, трансмиссии с делителями и демультипликаторами характеризуются повышенным износом и большей экономичностью.

Автоматические коробки

Читайте также: АКПП — устройство и принцип работы, как пользоваться коробкой-автомат

Что касается автоматических коробок передач, то они не получили на грузовиках столь широкого распространения, как на легковушках. Главная причина такого положения дел – неспособность «автоматов» обеспечить должную экономию топлива. МКП ценится водителями во многом потому, что она позволяет четко контролировать автомобиль и при правильном режиме езды экономить горючее.

Важно
К тому же «механика» более проста и доступна в обслуживании, ее ремонтопригодность намного выше.

К сожалению, «автомат» не способен похвастаться этими преимуществами, поэтому на большегрузах он является чем-то сродни экзотики.

Однако есть у АКП на грузовиках и определенные преимущества, в частности:

Повышают комфорт управления автомобилем (водителю не приходится думать о выборе правильной скорости). Особенно удобно это во время движения в населенных пунктах с плотным трафиком и сложной дорожной обстановкой.
Продлевают срок службы мотора, снижают износ деталей и комплектующих, позволяют уменьшить количество неисправностей и исключить необходимость преждевременного ремонта.
Благодаря тому, что управление действиями осуществляет электроника, машина плавнее стартует с места и так же плавно тормозит, что способствует более комфортной езде. Обеспечивают плавность движения на дорогах, качество покрытия которых оставляет желать лучшего.

Признаки неисправности

Существует несколько признаков необходимости ремонта коробки передач грузового автомобиля:

Скорости движения меняются самопроизвольно.
Передача не включается (как правило, случается это из-за износа механизмов привода переключателей шестеренок).
Переключить скорость становится все сложнее, для этого приходится прикладывать усилие. В таких случаях необходимо срочно обратиться на СТО, т.к. подобный признак может свидетельствовать о поломке шлица первичного вала.
В процессе езды появляются посторонние звуки и вибрации, которые являются свидетельством разрушения подшипников.

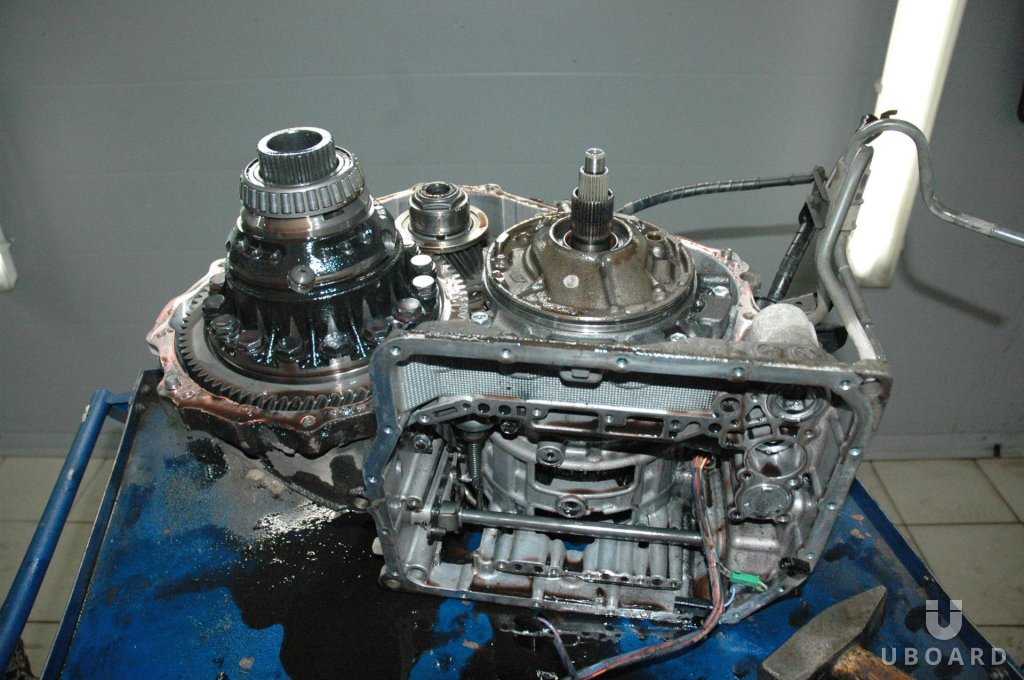

Ремонт коробки передач

Ремонт КПП грузовиков должен выполняться в специализированных сервисных центрах, персонал которых обладает требуемым опытом и имеет в своем распоряжении все необходимое оборудование и инструменты. Ремонту агрегата предшествует его тщательная диагностика и грамотный демонтаж.

Выполняется ремонт на специальном поворотном стенде. Если необходимо заменить детали коробки, ее придется полностью разобрать и внимательно осмотреть на предмет наличия трещин и срывов резьбы. Если на шестеренках сломаны зубья, их (то есть шестерни), нужно поменять.

Сделать это технически грамотно и правильно, не обладая требуемыми навыками, невозможно, поэтому еще раз настоятельно рекомендуем доверить выполнение столь ответственной задачи настоящим профессионалам.

Заключение

Мы описали ключевые особенности КПП грузовиков и их основные разновидности. И у «механики», и у «автомата» есть как плюсы, так и минусы, выбор делается на основе предпочтений пользователя и с учетом условий дальнейшей эксплуатации ТС. В любом случае, о какой именно коробке речь бы ни шла, необходимо своевременно проводить техобслуживание и обращаться в автомастерскую сразу же, как только были замечены малейшие признаки неисправности.
