Сцепление акпп: Есть ли сцепление на «автомате»? Разбираем техническую составляющую

Содержание

Есть ли сцепление в коробке «автомат»?

Каждый из нас хотя бы раз в жизни задавался вопросами, в чем разница между автоматической и механической коробкой передач, и есть ли сцепление на АКПП. Давайте вспомним принципы работы каждой из коробок и рассмотрим их основные отличия.

Механическая коробка передач

В автомобилях с МКПП водитель имеет в своем распоряжении сразу три педали: газа, тормоза и сцепления. Машина начинает ехать только в том случае, если водитель сначала нажмет на педаль сцепления, выберет нужную передачу, отпустит педаль сцепления и нажмет на газ. При каждом переключении передачи процедура повторяется.

Работа механической коробки в данном случае имеет довольно простой принцип: пока нажата педаль сцепления, ведомый и нажимной диски разомкнуты и вращательный момент с маховика не передается колесам. Как только педаль отпускают — диски плотно прижимаются к друг другу и машина едет.

Благодаря сцеплению обеспечивается комфортная езда как водителя, так и пассажиров. Машина маневренна, а коробка передач и маховик работают слаженно. И эта конструкция функционирует уже не одно десятилетие.

Но и в данной системе отыщутся слабые места. Со временем диски стираются и перестают плотно прилегать друг к другу. Разгоняться, тормозить и переключать передачи становится сложнее. В этом случае нужно менять комплект сцепления, купить который можно в интернете или на авторынке.

Автоматическая коробка передач

Сцепления в классическом понимании на машинах с коробкой «автомат» нет. Диски, которые бы тесно прижимались друг к другу, отсутствуют.

Но принцип переключения передач все же есть. Просто реализован он абсолютно по-другому. К тому же, не менее стар, чем механическая коробка. Автоматическая КПП была придумана более 100 лет назад.

Чтобы заставить ехать машину на АКПП, водитель нажимает педаль тормоза, переводя рычаг сцепления в положение D (drive). После нужно отпустить педаль тормоза и нажать на газ.

Работу ведомого и нажимного дисков здесь выполняет гидротрансформатор, который работает за счет трансмиссионной жидкости. Принцип не менее прост: скорость вращения маховика передается на турбины гидротрансформатора, который, в свою очередь, распределяет момент вращения на ведущие колеса.

Турбины находятся в герметичном корпусе и помещены в масло. И чем быстрее вращается маховик, тем больше вращающего импульса получают колеса.

Если одна из турбин начинает вращение, вторая его повторяет. Как только обе турбины начинают двигаться с одинаковой скоростью, они жестко сцепляются между собой.

Это мокрый тип сцепления. А масло используют, чтобы снизить трение и обеспечить стабильную работу механизма.

Таким образом, на АКПП осуществляется «автоматическое» сцепление, только без использования педалей и прижимных дисков.

Многие производители выпускают авто как на механических, так и переходят на автоматические коробки, например «Хендай»: главный цилиндр сцепления купить и заменить так же просто, как и любую другую деталь.

Как известно, на трансмиссию передается крутящий момент от двигателя. При этом передача момента на автомобилях с МКПП происходит через механизм сцепления. Также сцепление присутствует и в устройстве роботизированных коробок передач. Что касается АКПП, владельцы таких автомобилей часто интересуются, есть ли сцепление на коробке автомат, как оно работает, когда менять сцепление АКПП и т.п.

В этой статье мы рассмотрим, как реализована передача крутящего момента от силового агрегата на машинах с автоматом, а также какие особенности и отличия сцепления на коробке автомат можно выделить по сравнению с МКПП или РКПП.

Коробка автомат и сцепление

Чтобы было понятнее, начнем с привычной механики. Конструкция сцепления на таких КПП простая. В основе лежит взаимодействие двух дисков: ведомого и ведущего. В двух словах, ведомый диск прижимается к ведущему диску усилием пружин, за счет чего и происходит передача крутящего момента от двигателя.

Как только водитель нажмет на педаль сцепления, диски разжимаются, отодвигаясь один от другого. Передача момента от ДВС прекращается, при этом появляется возможность переключать передачи.

Далее сцепление снова замыкается и крутящий момент продолжает передаваться от ДВС на КПП. Кстати, по такому же принципу работают и роботизированные коробки передач, только в этом случае за выжим сцепления и выбор/включение нужной передачи отвечают исполнительные устройства под управлением ЭБУ.

В результате связь изношенных дисков ухудшается, нет должного прилегания поверхностей, сцепление начинает пробуксовывать. Не удивительно, что машина с изношенным сцеплением хуже разгоняется, так как теряется часть крутящего момента от силового агрегата, при езде передачи могут включаться с трудом и т.д.

  • Теперь перейдем к гидромеханической АКПП. Что касается данной трансмиссии и вопроса, есть ли на автоматической коробке передач сцепление, а также как переключаются передачи, сразу ответим, что привычного сцепления по аналогии с механикой там нет.

Другими словами, полное отсутствие сухих дисков, прилегающих друг к другу и размыкающихся в нужный момент, корзины сцепления, выжимного подшипника и т. д. При этом разрыв мощности (отключение передачи крутящего момента от ДВС на КПП при переключении передач) на автомате все же имеет место быть.

Также в гидротрансформаторе важную функцию выполняет трансмиссионное масло (жидкость ATF), которая является не просто смазкой, а рабочим телом. Если просто, гидротрансформатор можно представить как герметичный корпус, в котором установлены две крыльчатки (турбины) друг напротив друга.

Вращается одна крыльчатка благодаря приводу от двигателя, далее через трансмиссионную жидкость усилие передается на вторую крыльчатку, которая также начинает вращаться и передает крутящий момент на КПП. В зависимости от скорости вращения первой турбины, с такой же скоростью будет вращаться и вторая.

Еще отметим, что современные автоматы также имеют возможность блокировки гидротрансформатора. Когда обороты ведущей и ведомой турбин выравниваются, происходит их жесткое зацепление посредством муфт. Такое решение позволяет повысить КПД АКПП и уменьшить потери полезной энергии при передаче крутящего момента.

Подведем итоги

Как видно, автоматическая коробка передач также имеет сцепление, однако этот механизм сильно отличается от сухого дискового сцепления на МКПП или коробках-роботах. Фактически, сцеплением АКПП является гидротрансформатор.

Также важно понимать, что трансмиссионное масло в коробке автомат является жидкостью, через которую происходит передача крутящего момента от ведущей турбины к ведомой. Масло в ГДТ сильно разогревается, по мере его старения меняются свойства трансмиссионной жидкости. По этой причине масло в коробке автомат нужно своевременно менять, а также постоянно контролировать его уровень и состояние.

Напоследок отметим, что гидротрансформатор также устанавливается на вариатор CVT. Хотя устройство и принцип работы вариатора и АКПП отличаются, на CVT гидротрансформатор также выполняет функцию сцепления, то есть крутящий момент передается от ДВС на коробку через трансмиссионное масло за счет вращения турбин.

Почему коробка-автомат пинается, дергается АКПП при переключении передач, в автоматической коробке возникают толчки рывки и удары: основные причины.

Пробуксовка автоматической коробки при переключении передач: основные причины, по которым пробуксовывает автомат. Диагностика коробки, устранение неполадок.

Гидротрансформатор в устройстве АКПП: принцип работы и основные неисправности. Признаки проблем с гидротрансформатором автоматической коробки, ремонт ГДТ.

Дергает автоматическую коробку: основные причины рывков, пинков, ударов АКПП. Диагностика неисправностей, советы и рекомендации.

Толчок в АКПП, появление рывков при переключении передач АКПП, толчки коробки автомат на месте: основные причины подобных неисправностей автоматической КПП.

Основные датчики в устройстве АКПП: назначение и принцип работы датчиков автоматической трансмиссии. Неисправности датчиков коробки автомат, признаки.

Многие водители которые пересели с механики на автомат (кстати — будет полезен вот этот урок), задаются, казалось бы простым, но существенным вопросом – а есть ли на автоматической коробке передач (АКПП) сцепление? Или его там вообще не существует? И как тогда переключаются передачи …

СОДЕРЖАНИЕ СТАТЬИ

Конечно, рядовой обыватель привыкший передвигаться «строго» на механической КПП, автомат не очень то жалует. По его соображениям это реально ненадежный агрегат, вот МКПП это да! НА века. Но у механики есть не очень-то прочный узел, особенно для новичков, это сцепление, которое палится на «раз». Немного вспомним принцип работы механической «коробки»

Механика

Как мы помним там три педали, если идти справа налево – первая это «газ», средняя «тормоз» и самая крайняя это «сцепление». Для того чтобы вам тронуться, вам нужно выжать сцепление включить передачу, затем отпуская эту педаль надавливаем на «газ» и машина едет. При переключении передач, вам также нужно повторять эту процедуру.

Конструкция очень проста – если хотите, то основанная на сухом трении дисков. Если утрировать — под действием своих пружин, ведомый жестко прижат к ведущему диску, за счет чего и двигается автомобиль. Но стоит вам надавить на педаль, то диски разжимаются (отходят друг от друга) и вы можете менять передачи (повышать, понижать, либо нейтральная). Эта конструкция работает уже столетие, и она действительно — прочная, но для новичков это не простой экзамен. Зачастую они просто передерживают педали при переключении – диски трутся и один менее прочный стирается.

После такого истирания – уже не существует прочной связи (прижима), диски начинают буксовать, и поэтому автомобиль теряет динамику в разгоне и просто езде (если диск совсем «убит», то может и не тронуться, просто не переключитесь).

Немного вспомнили, но как же на автомате?

Автомат

Открываем главную тайну – сцепления в классическом понимании, на автомате — конечно же НЕТ! Там нет двух сухих дисков, которые взаимодействуют друг с другом, однако принцип размыкания передач тут все же присутствует. То есть сцепление как бы есть, но оно автоматизированное, совсем другое.

Давайте теперь вспомним, как здесь мы переключаем передачи (ведь здесь всего две педали) – мы просто выжимаем «тормоз», переводим ручку АКПП в положение D (drive), отпускаем педаль и нажимаем на «газ» — все машина поехала. Но каков же принцип.

Знаете, может я многих поклонников механики разочарую, но автомат также не менее «древний», ему вот-вот наступит 100 лет.

Здесь также все банально и просто, основой для работы такой трансмиссии является гидротрансформатор и в отличие от МКПП, здесь сцепление работает за счет жидкости – трансмиссионного масла, то есть как бы – мокрый тип.

Если утрировать принцип работы – представьте два вентилятора, которые работают друг напротив друга, максимально близко. Если один вращается — то он будет передавать поток воздуха другому, и тот в зависимости от оборотов также примет ту или иную скорость вращения, это и есть гидротрансформатор.

Здесь стоят две турбины, одна ведущая – вторая ведомая, они помещены в вязкую жидкость (масло) и закрыты в герметичном корпусе. Когда одна начинает вращаться — она передает вихревую энергию второй, за счет чего и происходит движение. Однако сейчас конструкцию немного усовершенствовали – после того как обороты этих турбин становятся одинаковыми, они входят в жесткое зацепление при помощи специальных муфт, которые призваны снизить потери энергии крутящего момента. Вот он принцип «классического» автомата!

Многие сейчас могут задать вопрос – а почему обязательно масло? Да все просто, воздух для таких оборотов слаб, он не передает столько энергии, вода быстрее закипит, а также будет окислять все металлические части внутри – ресурс упадет. А вот масло не только передает максимальное количество энергии, но и смазывает запчасти внутри, тем самым уберегая их от износа, вот почему так важно его вовремя менять.

Сейчас гидротрансформаторные автоматы стоят на широком круге автомобилей, но стоит отметить, что автоматических трансмиссий сейчас как минимум три – автомат, вариатор, робот. И у робота и вариатора принцип совершенно другой, но про это я напишу как-нибудь в другой раз.

Если подвести итог – классического «сухого» сцепления у автомата НЕТ! Но сцепление там присутствует при помощи турбин, специальных муфт и давления масла.

Сейчас видео версия статьи

НА этом заканчиваю, читайте наш АВТОБЛОГ.

(20 голосов, средний: 4,65 из 5)

Чтобы тронуться с места на автомобиле с механической коробкой передач необходимо выжать педаль сцепления, включить передачу, плавно отпустить педаль и начать движение. На «автомате» гораздо проще, стоит перевести селектор в режим «D», отпустить педаль тормоза и ехать! Как видите, педали сцепления здесь нет в принципе, трогание с места значительно облегчено – автомобиль плавно начнет движение и не заглохнет, в то время, как на машине с «механикой» возможен и рывок с места, да и двигатель может заглохнуть при недостаточных оборотах.

Однако, кто более-менее знаком с принципом сцепления на механической КПП, понимает его важность – оно позволяет отключать двигатель от трансмиссии, что очень важно при трогании или переключении скоростей. Конструкция сцепления весьма проста – оно основано на сухом трении – два ведущих диска под действием прижимной пружины крепко прижаты к ведомому диску, но при нажатии на педаль – диски отжимаются, и трансмиссия отключается от двигателя. Так что же выжимает сцепление вместо водителя в автомобиле с «автоматом»?

На самом деле ничто. Подавляющее большинство автоматов в настоящее время оборудовано интересным устройством, заменяющим сцепление – гидротрансформатором. Представьте себе вращающийся вентилятор, который создает непрерывный поток воздуха. Если в этот поток поместить другой вентилятор, то под действием потока его лопасти тоже будут вращаться – этот принцип и реализован в гидротрансформаторе. Он состоит из двух турбин – ведущей и ведомой и герметичного корпуса, заполненного вязкой жидкостью, которая передает вихревую энергию от первой турбины ко второй – воздух для этих целей слишком слаб. Ведущая турбина соединена с маховиком двигателя, ведомая – с ведущим валом коробки передач. При движении, когда турбины набирают одинаковое число оборотов, они входят в жесткое зацепление при помощи специальных муфт, чтобы минимизировать потери на передачу вращающего момента.

Гидротрансформатором в настоящее время оборудовано большинство автомобилей с автоматической коробкой передач, но, однако, кроме такого конструкторского решения имеются и другие – к примеру, вариатор, который исключает вообще наличие классического переключения скоростей, либо роботизированная механика – электронный механизм отжатия сцепления, которое устроено практически так же, как и на «механике» и т.д., но, основном, все эти принципы используются в первую очередь на спортивных автомобилях.

Есть ли сцепление в коробке автомат и какое сцепление на АКПП

Сцепление на АКПП выполняет ту же роль, что и на механике. Эта функция позволяет переключаться передачам. Только на автомате процедура акта сцепления и конструкция отличаются от механической.

Но есть и другие виды коробок. А знаете ли вы, есть ли сцепление на вариаторе или роботе и чем отличается от коробки автомат?

Напишите в комментарии ответ.

Есть ли сцепление в автомате

Вы знаете, что в автомате работу первой педали выполняет гидротрансформатор?  Появилась такая модель в начале двадцатого века. Первым производителем АКПП стал завод Форда.

Внимание! Первая коробка была хоть и механической наполовину, но в нее встроен планетарный ряд.

Второй попыткой сделать полноценные коробки автомат произошли в двадцатых годах двадцатого столетия. Разработкой автоматов на сервоприводах занималась компания General Motors. Они были полуавтоматическими, но первый шаг автоматизированию водительской работы в машине был сделан.

А первым полным автоматом стала коробка под названием «Кокталь». АКПП была ненадежной и постоянно ломалась. За разработку взялся Крайслер. Он внедрил в автомат гидротрансформатор и гидромуфту. В итоге в сороковых годах появилась полноценная автоматическая коробка переключения скоростей.

А электронный блок управления добавили в восьмидесятые годы. В то же время появились четырехступенчатые и пятиступенчатые АКПП. ЭБУ на автоматах помогало сэкономить расход топлива транспортного средства.

Сейчас почти все иностранные автомобили используют автоматическую коробку передач. Так происходит потому, что у автомата есть ряд преимуществ перед МКПП:

  • простота и комфорт управления для новичков автолюбителей в том числе. Потому что нет педали сцепления. Если на МКПП недавно севший за руль автовладелец мог сжечь сцепление, удерживая ногу на педали в течение долгого времени. На АКПП этого не произойдет;
  • двигатель и другие механические детали защищены от перегрузок;
  • автомат по сроку службы превосходит механические коробки, при условии соблюдения профилактических мер: замена смазки, фильтра, долив масла.

Если вы знаете что-то еще из истории автоматов, то можете дополнить в комментариях. А новички автолюбители могут не сомневаться в вопросе, есть ли сцепление на автомате. Далее мы еще поговорим о видах сцепления, которые применяются на МКПП и АКПП.

Виды системы привода

Какие системы привода трансмиссии вы знаете? Многие сейчас назовут только механический и гидравлический принцип. Однако, есть еще два вида:

  • электрический;
  • комбинированный.

Рассмотрим каждый принцип управления сцеплением в таблице.

Система привода Различие
Механическая Передача усилия на выжимную вилку посредством троса через нажатие на педаль
Гидравлическая Два цилиндра (гидравлический и рабочий) соединены трубой высокого давления. Посредством педали приводится в движение шток гидравлики и давит на поршень на другом конце. Поршень давит на масло. Масло по трубке передается на рабочий цилиндр. Шток, который находится в последнем, давит на вилку.
Электрическая Электромотор с тросом. Сцепление происходит идентично механическому приводу
Комбинированная Совместное использование вышеперечисленных систем (гидромеханическое, к примеру)

Виды сцепления

Кроме различий между приводами есть отличия и между видами сцепления на автоматической коробке передач. Но типов всего два штуки:

  • сухое;
  • «мокрое». Или еще называют его влажное.

В первом фрикционы коробки передач работают в воздушной среде, а в последнем в трансмиссионной жидкости.

Внимание! Сухой вид используется на механических коробках передач и на роботизрованных. В автомате эту работу выполняет гидротрансформатор, который приводит в движение смазывающая жидкость.

В автоматах масло выполняет не только пассивную роль смазки, но и является активным веществом, которое заставляет лопасти гидротрансформатора вращаться под давлением.

Структура сцепления

Конструкция сцепления состоит из двенадцати элементов. Каждый из них выполняет ведомую или ведущую роль. Рассмотрим только пять основных элементов и их функциональность.

  1. Корзина или нажимной диск. Он имеет форму круглый вид. В нем автовладелец найдет нажимные пружины, которые находятся в центре корзины. А размеры идентичны размерам маховика, с которым они прочно соединены. Ведомый диск обычно вставляется между маховиком и корзиной площадки.
  2. Ведомый диск. Он имеет лучевое основание и круглую форму. Автовладелец найдет в нем фрикционные накладки, муфту, которая соединяет этот диск и первичный вал автомата. Демпферные пружины расположены вокруг ведомого вала. Они способствуют уменьшению вибраций при переключении передачи скоростей.
  3. Фрикционные накладки изготавливаются из углерода или кевларовых нитей. Их можно найти у основания. Скреплены с диском с помощью заклепок.
  4. Выжимной подшипник. Он состоит из нажимной площадки с одной стороны. Подшипник находится на первичном вале. Крепится он к защитному кожуху. Работает подшипник за счет воздействия на него вилки.

Внимание! Есть два вида выжимных подшипников. Оттягивающий и нажимной. Первый устанавливается на автомобили от компании Пежо.

Работа сцепления в автоматической коробке передач

Теперь вы знаете из чего состоит сцепление в АКПП или МКПП. А кто-нибудь видел, как работает это устройство в автомате? Ведь теперь у водителя отсутствует педаль, но механизм все равно имеется и продолжает работать в автоматах транспортных средств.

Эту работу выполняет гидротрансформатор. А теперь вы подробно узнаете, как происходит сцепление:

  1. Водитель поворачивает ключ зажигания и запускает двигатель.
  2. Трансмиссионная жидкость попадает в «бублик». Так на жаргоне механиков называют гидротрансформатор. Ему дали такое название потому, что он похож на это хлебо-булочное изделие.
  3. Первым начинает двигаться насосное колесо. Оно увеличивает скорость вращения при старте с места автомобиля. Потоки масло устремляются на турбину, которая находится между насосом и реакторным колесом.
  4. Этот крутящий момент подается на колеса транспортного средства. Авто начинает двигаться.
  5. Достигается необходимая скорость и насос с турбиной начинают вращаться одинаково. А масло попадает на реактор. Происходит вращение его.
  6. Теперь ГДТ становится гидромуфтой. А при в верх по склону реакторное колесо перестает работать. Потоки смазки отправляются в насос обратно.
  7. Достигается нужная скорость и передача сменяется.
  8. Вступает в действие ЭБУ. Он дает команду тормозной ленте и фрикционам об остановке пониженной передачи. А масло повышающее давление попадает через специальный клапан и создает переключение без потери мощности.
  9. Если начинается понижение скорости, то происходит обратное переключение.

Это называется работой сцепления во влажной среде. Активную роль играет масло. Поэтому смазка должна быть чистой и не горелой.

Внимание! Я советую менять смазывающее средство через 60 000 километров пробега полностью, а частичную замену делать после 30 тысяч км.

Автоматы имеют дополнительные режимы работы:

  • спорт;
  • зимняя езда;
  • ручное управление коробкой.

Но в отличие от вариаторов, автоматы расходуют много топлива. Коробки весят много, но по почти все автомат ремонтно-пригодные и имеют низкую стоимость.

Теперь давайте вспомним о сцеплении в МКПП. Действие происходит в сухой среде посредством дискового сцепления. Если в двух словах, то ведомый диск прижимается плотно к ведущему, и машина двигается вперед. Сильное прижатие происходит за счет пружин, расположенных в корзине. Далее происходит следующее:

  1. Водитель давит на педаль сцепления. Происходит нажатие на подшипник нажимной.
  2. Диски разжимаются. Водитель может переключить скорость.
  3. Педаль отжимается. Автомобиль продолжает двигаться на выбранной передаче.

Таким образом работает механика. Этот способ задействован на роботах, но под электронным управлением бортового компьютера.

Работа сцепления в роботизированных коробках передач

Роботизированная коробка отличается от автомата строением. По конструкции она похожа на механическую коробку, а управляется не человеком, но компьютером. Однако расходует горючего меньше, чем классический автомат. Имеет сухое сцепление и мокрое.

Сухое сцепление

Переключение происходит посредством сервопривода. Его называют актуатором. Они бывают двух типов:

  • электрический;
  • гидравлический.

Принцип работы сухого сцепления следующий:

  1. ЭБУ принимает информацию о скорости вращения мотора.
  2. Сигнал подается на сервопривод.
  3. Передаточный механизм отключает мотор от РКПП.
  4. ЭБУ определяет понижается скорость или повышается.
  5. Соответственно автомобиль либо увеличивает разгон или уменьшает его.

Так действует сухое сцепление на роботах. Сложности возникают при использовании роботизированной коробки на сухом сцеплении. На ней невозможно тронуться плавно. Но этот недостаток окупается экономичностью расхода топлива.

Мокрое сцепление

Принцип действия мокрого сцепления на РКПП:

  1. Мотор начинает быстрее вращаться.
  2. Смазывающее средство поступает из насоса в распределитель.
  3. Давление растет. По достижении оптимального уровня распределитель отдает давление на актуатор.
  4. Последний выжимает сцепление.
  5. Передача переключается. А двигатель автоматически отсоединяется от коробки.

Так работает мокрое сцепление на роботизированных автоматах.

Внимание! Есть роботизированные коробки, в которые заключены два сцепления. Одно из них работает с передачами по нечетным числам, другое – по четным. Такое вид сцепления является мягким по сравнению с обычным роботом. Двойное сцепление можно найти на спортивных машинах.

Сцепление в вариаторе

Вы знаете, что сцепление есть и на вариаторной коробке. Только его выполняют гидротрансформатор, как и на автомате. Дополнительно ему помогают электронные устройства и датчики. Они передают информацию о скорости вращения двигателя, давлении масла, вращении колес. Основываясь на этой информации клинья раздвигаются или сдвигаются, обеспечивая увеличение или уменьшение скорости.

Классический вариатор плавно переключает скорости. В этом отличие его от автомата. Водитель может определить плавное переключение по показаниям тахометра. Если на автомате стрелка резко взлетает вверх, то на вариаторе это происходит плавно.

По такому принципу работают торовые, цепные и клиноременные вариаторы. Единственный минус, который не нравится водителям, это медленный разгон автомобиля.

А какой вид коробки стоит у вас на автомобиле? Напишите в комментариях.

Заключение

Сцепление на коробке автомат исполняется электронными устройствами. Это обеспечивает автовладельцу комфорт при вождении. При правильном уходе жизненный ресурс АКПП достигает пятисот тысяч километров.

Помню мне привозили на ремонт коробку после пробега в 600 000 километров. Для автомата это был первый капитальный ремонт. Хотя на современных КПП ресурс жизни специально занижается. Это связано с капиталистическим рынком, на котором товар не должен залеживаться, а значит быстрее ломаться и быть непригодным к ремонту.

Если вам понравилась статья ставьте лайки и пишите в комментариях, что еще хотели бы узнать.

Замена сцепления на роботе в Одинцово

Замена сцепления на автомашине с роботизированной коробкой передач (ММТ) – услуга достаточно востребованная в автотехцентрах «h3O-Auto» в Одинцово. Именно сцепление выходит из строя в трансмиссиях-роботах, в первую очередь. На практике его приходится менять уже через 70 – 90 тыс. км. Многое здесь зависит от интенсивности эксплуатации ТС, а также дорожных условий. В городском режиме рабочий ресурс сцепления на роботе ниже, что связано с постоянными нагрузками, оказываемыми на него. Если же авто чаще используется для поездок по загородным автомагистралям, то сцепление прослужит намного дольше.

Цены на замену сцепления АКПП

замена сцепления от 6300 руб

Есть ряд рекомендаций, позволяющих продлить рабочий цикл сцеплению роботизированной трансмиссии:

  • Переключать ММТ на нейтралку при остановке в заторах и на светофорах. Тогда не возникает нагрузка на сцепление и на актуатор сцепления.
  • Следует избегать агрессивного стиля вождения, т.к. при переключении скоростей вся нагрузка приходится на сцепление.
  • Периодически стоит ездить на ручном режиме управления КПП. ЭБУ со временем запомнит этот стиль вождения, и будет его выполнять в автоматическом режиме.

Масло в коробке-роботе должно меняться через каждые 60 тыс. км. Важно знать: производители ММТ не предусматривают замену трансмиссионного масла, т.к. предполагается, что ММТ отслужит установленный цикл в 100 тыс. км. На практике же, поломки ММТ возникают значительно быстрее.

Механические поломки сцепления АКПП

Механический износ элементов сцепления ММТ происходит в основном из-за перегрева деталей, в результате чего серьезно ухудшается функционал узла в целом. Признаком неисправности сцепления служит появление пробуксовки. Из-за этого теряется крутящий момент на высокоскоростных режимах езды или при резком наборе скорости. При механических поломках система переходит на автоматический режим, сбрасывая педаль на нейтралку, и активируется индикатор ошибок с кодом Р0810. Чтобы устранить неполадки необходимо поменять комплект сцепления – выжимной подшипник, диск и корзину сцепления. Хруст в коробке-роботе при переходе со 2-й на 3-ю передачу говорит об износе синхронизатора включения 3-ей скорости. Причины износа: несвоевременная замена трансмиссионной жидкости, нарушение или невыполнение адаптации третьей передачи. Если эта поломка запущена, то высок риск выхода из строя пакета шестерней включения 3- ей передачи, а также механизма выбора скоростей.

Гул во время движения, поступающий из ММТ говорит о несвоевременной замене масла или же наличия течей. Такой звук издают поломанные подшипники валов(первичного и вторичного). Решается проблема путем их замены на ремкомплекты.

Неполадки в электрике ММТ

Неисправности электроцепи робота выражаются в следующем:

  • Неполадки в инициализации или настройке сцепления. Этой поломке характерны рывки и дерганье авто в начале движения.
  • Сброс в нейтральное положение КПП при перегреве сцепления. На табло загорается красным иконка в виде шестеренки, что указывает на выход из строя робота. Через время система снова работает в заданном режиме.

Компьютерная диагностика роботизированной КПП позволяет установить характер неполадки по коду ошибки. Наиболее распространенные коды:

  • Ошибка Р0900 – «Обрыв в электроцепи мотора привода штифта актуатора сцепления». Данная ошибка непосредственно указывает на разрыв электроцепи в проводке или же на поломку мотора актуатора.
  • Ошибка Р0810 – «Ошибка управления положением сцепления». Данный код ошибки высвечивается при наличии механических поломок сцепления или при неисправности электроники.

Как выполняется замена сцепления на роботе?

Для замены сцепления на ММТ необходим ремонтный комплект оригинальных комплектующих, в который входят диск, корзина и выжимной подшипник сцепления.

  • Вначале отсоединяется разъем электронного датчика расхода воздуха, защелки крышки и хомуты воздуховодов, а также корпус воздушного фильтра.
  • Откручивается нижняя часть корпуса фильтра.
  • Отвинчивается крепежный болт подушки коробки-робота, но без дальнейшего съема. Отсоединяются все разъемы от ММТ и откручиваются верхние крепежные болты.
  • Откручиваются гайки ступицы и крепления шаровых опор к рычагу для съема валов привода. До этого нужно слить из КПП трансмиссионную жидкость.
  • Отвинчивается передняя подушка крепления коробки-робота, и из ММТ вынимаются приводные валы для удобства последующего демонтажа КПП.
  • На коробку и двигатель ставятся упорные стойки, чтобы агрегаты не провисали, после чего робот нужно немного приподнять, и вынуть верхний крепежный болт коробки, который был откручен ранее сверху.
  • Отвинчиваются крепежные болты по кругу КПП, и коробка аккуратно вынимается из направляющих втулок.
  • Нерабочее сцепление снимается с маховика, после чего проверяется износ самого маховика. (рабочий износ — 0,3 – 0,5 мм), а поверхность маховика проверяется на гладкость и отсутствие дефектов на поверхности.
  • На маховик ставится новое сцепление, и центрируется диск сцепления. Выжимной подшипник меняется на ремонтный. Подготовленное сцепление ставится на коробку передач, и проводится сборка ММТ в обратном порядке.
  • После сборки КПП выполняется адаптация (инициализация) сцепления. Нужно отметить, что инициализация сцепления должна повторяться через каждые 10 – 20 тыс. км. Это гарантия работоспособности узла длительное время. После инициализации автомашину следует обкатать в тестовом режиме. Если показатели в норме, то авто готово к дальнейшей эксплуатации.

Что такое АКПП с двойным сцеплением?

В наше время, наверное, каждый знает о механической и автоматической коробке передач, но далеко не все слышали о КПП с двумя сцеплениями. Что же это такое? Сейчас разберемся.

Сама по себе трансмиссия с двойным сцеплением очень непростая по своему строению и по принципу работы. Некоторые называют ее автоматизированной механикой, поскольку она включила в себя лучшие качества МКПП и АКПП.

Принцип работы КПП с двойным сцеплением

Суть заключается в том, что в этой коробке находятся 2 сцепления, которые контролируют переключение передач и 2 вала, на которых находятся передачи. Благодаря этому переключение занимает менее 0,07 секунды (а в некоторых автомобилях вообще невозможно высчитать этот интервал).

Чтобы понять, почему смена скорости в этой КПП занимает такой небольшой промежуток времени нужно ознакомиться с ее конструкцией.  Как уже ранее было сказано, есть 2 вала. Один из этих валов расположен внутри другого, а на каждом из них есть передачи: на первом нечетные, а на втором четные и задняя. Также на валах расположены синхронизаторы, которые включают передачи при их смене. Если сравнивать с механикой, где первое сцепление - это педаль у водителя, а второе расположено в коробке на валу, то здесь они оба находятся в КПП, а управление ими происходит за счет работы компьютеров и гидравлики. Исходя из всего этого получается следующее: когда авто едет к примеру на первой передаче, компьютер уже готовит вторую, которая расположена на другом валу.

Далее во время переключения размыкается одно сцепление и замыкается второе, поэтому энергия, идущая от двигателя, через ведущую шестерню главной передачи, которая в свою очередь через дифференциал раскручивает ведущие колеса, переходит на другой вал, где уже есть готовая следующая передача. Таким образом, поток энергии не прерывается, а весь процесс проходит без потери мощности, за короткое время и без каких-либо рывков, как это могло бы быть на механике у неопытного водителя.

Все эти новшества делают трансмиссию с двумя сцеплениями лучшей из-за сочетания в себе плавности переключений, как у автомата и резвости, как у механики. Хотя она появилась в автомобилестроение недавно, но уже сейчас стала очень популярной и спрос на нее только растет. Но, как и у всего в этом мире, у нее есть своя слабая сторона, невзирая на то, что она очень быстрая, экономичная и комфортная. А недостаток этот заключается в сложности ее конструкции, а вследствие чего в большой стоимости самой коробки и дороговизне ее ремонта. Но и вопреки этому, будущее именно за ней.

Об автоматических трансмиссиях в грузовиках DAF.



Давно уже прошли те времена, когда старые 4х ступенчатые автоматы вели к увеличенному расходу топлива. Новые АКПП дарят не только комфорт, но и экономят топливо и ресурсы двигателя и трансмиссии. АКПП активно внедряются в отрасль грузовых автоперевозок.



_
На автомобилях DAF XF 105 устанавливаются роботизированные АКПП ZF AS Tronic, несомненный плюс которых:
- экономия топлива за счет оптимального подбора передач;
- возможность использования автомобиля водителем – без высшей квалификации и без опасности поломки;
- более длительный ресурс сцепления. Сцепление МКПП  служит до 700 тыс. км. Сцепление AS Tronic – до 1, 2 млн. км;
- механика АКПП – никогда не сломается. Датчики сцепления или давления воздуха имеют программу защиты
КПП от разрушения. Когда исчезают необходимые условия для работы, AS Tronic просто не поедет. Тогда, возможно, придется менять сцепление, фрикционы, исполнительный механизм сцепления, ремонтировать модулятор переключений, но коробки с разбитыми шестернями, по крайне мере, механикам «АВТ Тракс», еще не попадались.

­_
По мнению владельцев АТП, считающих топливо и эксплуатационные расходы - лучше ухаживать за автоматом, чем переплачивать за высокий расход топлива.

_

ZF AS Tronic – сама по себе основана на обычной механике и производится с 1999 года , а автослесаря имеют достаточный опыт в ее обслуживании и ремонте.

_
И вот показательный факт: Компания «X5 Ритеил» организовывает обновление парка тягачей в количестве 300 единиц. 65% из обновляемых автомобилей, согласно условиям тендера, будет оснащаться Автоматическими/Роботизированными  КПП.
_
КПП ZF-AS Tronic устанавливается на грузовики уже как 20 лет. Автослесарям она знакома, проста в обслуживании и ремонте.



_
Но прогресс не стоит на месте. В новом поколении автомобилей (DAF XF NEW) в качестве базовой трансмиссии предлагает новейшую АКПП ZF Traxon - модульная АКПП с возможностью выбора установки как одно/двухдискового сцепления или  модуля гидротрансформатора «Torque» – для тяжелых грузовиков – созданный по просьбе инженеров DAF.

_
AS Tronic – требовательна к чистоте и сухости воздушных потоков управления коробкой. При эксплуатации в странах с холодных климатом возникает проблема конденсата – компрессор нагнетает горячий воздух, охлаждаясь в ресивере он выпадает в конденсат. Водителю необходимо раз в сутки сливать конденсат.

_
В ZF Traxon Torque - крутящий момент передается гидротрансформатором через жидкость. Это позволяет трогаться с места без износа сцепления даже с высокими входными крутящими моментами. Плавное и комфортное маневрирование на низкой скорости,  16 ступеней передач, отсутствие износа сцепления.



_
АКПП DAF ZF Traxon Torque - управляется жидкостью,  что избавляет от необходимости тщательно следить за сухостью воздуха в управляющей воздушной системе.Все обновления повышают надежность и упрощают эксплуатацию, что отражается на стоимости жизненного цикла автомобиля.

_
DAF driven by quality .




.
.
.
#кпп_даф_авт #daf #daftrucks #truck #trucks #trucklife #truckdriver #trucknation #truckofinstagram #даф #транспорт #грузовик #автоновости #тягач #фура #перевозки #ивеко #скания #вольво #ман #iveco #volvo #лизинг #продажа #сервис



Обслуживание,ремонт АКПП ZF-AS Tronic.

Диагностика,обучение,курсы
Среди механиков и водителей в нашей стране до сих пор бытует некоторое предубеждение относительно автоматизированных коробок передач на грузовых автомобилях. Некоторые считают, что механика - она и понятнее, и надежнее. Попробуем разобраться, каково соотношение правды и мифов в таком подходе.

Более высокая, по мнению некоторых пользователей, отказоустойчивость механических трансмиссий выражается в том, что при поломке можно как-то "воткнуть" хотя бы одну передачу и на ней куда-то доехать. Однако называть это в строгом смысле отказоусточивостью нельзя - эксплуатировать автомобиль в таком состоянии для перевозки грузов все равно невозможно. Максимум, о чем идет речь - об экономии на вызове грузового эвакуатора. Да и то, после поездки на поврежденной механической коробке на сервисе, скорее всего, скажут, что ее придется выбросить целиком, и будут правы. Так что экономия сомнительная.

Конечно, есть ситуации, когда механика предпочтительнее - поездки в отдаленные, малонаселенные регионы, где возможность хоть как-то продолжать движение или завести автомобиль "с горки" может стать условием обеспечения сохранности груза, а то и выживания водителя. Но по остальным пунктам механика уже давно проигрывает. Например, по расходу топлива автоматизированная трансмиссия даст много литров форы, особенно с учетом того, что из десятка водителей едва ли трое окажутся способны так четко выдерживать оптимальные обороты двигателя, как это делает автомат.

Тем не менее, какие-то поводы для предубеждения на счет автоматизированных коробок должны быть. И чтобы поставить под сомнение их обоснованность, нужно для начала их выявить. Провести такой анализ можно на примере одной из наиболее распространенных автоматизированных КПП, ZF-AS Tronic, которой комплектуется множество моделей грузовых автомобилей.

Устройство автоматизированной трансмиссии AS Tronic
Сразу надо отметить, что украинским механикам данная коробка, производство которой началось в 1998 г., знакома в основном по MAN, DAF, IVECO, а также Renault начала 2000-х годов выпуска. То есть речь идет в основном о первом поколении AS Tronic, хотя второе уже появляется в поле зрения грузовых сервисов. Чаще всего встречается 12-ступенчатая версия, хотя попадается и 16-ступенчатая, а на автобусах в основном используется вариант с 10 передачами. Есть варианты как с интардером (замедлителем), так и без него. КПП того же типа для автобусов отличается компоновкой от свого собрата для тягача.

ZF-AS Tronic представляет собой трансмиссию с автоматическим переключением передач. Система коробок передач ZF-AS Tronic - это комбинация электронно-пневматически переключающейся коробки передач с кулачковыми муфтами, оснащенная автоматическим сухим сцеплением. Система КП состоит из коробки передач (1) и компонентов, которые необходимы для автоматизации системы. Исполнительный механизм коробки передач (2) и исполнительный механизм сцепления (3) интегрированы в коробку передач. Дополнительно при монтаже в транспортное средство устанавливаются периферийные компоненты - рычаг переключения передач (4), переключатель режима езды (9), дисплей, на котором отображаются все необходимые функции системы (нейтральное положение, переключение передач, перегрузка сцепления, диагностическая информация) (5), а также модуль расширения ZF (8). Условием для использования системы коробок передач ZF-AS Tronic является наличие электронного управления двигателем, а также шина коммуникации CAN.

Коробки передач серии ZF-AS Tronic состоят из трехступенчатого блока при 12-ступенчатом исполнении или 4-ступенчатого блока при 16-ступенчатом исполнении. В конструкции присутствуют делитель (GV) и демультипликатор (GP) в планетарном исполнении. Четырех- или трехступенчатый блок коробки передач (основная коробка передач) выполнен с включением передач кулачковыми муфтами. Синхронизация производится через управление двигателем и трансмиссионный тормоз. Делитель и демультипликатор синхронизированы.

Указанные коробки передач cерий ZF-AS Tronic и ZF-AS Tronic mid имеют два промежуточных вала. Эта компактная конструкция с уменьшенной массой создает в этом классе мощностей условия для лучшего распределения крутящего момента при незначительных нагрузках на зубчатое зацепление и высоком КПД. Кроме того, такая коробка легче, что на больших пробегах дает значительную экономию топлива. Хотя, конечно, основной фактор экономии - способность коробки очень четко выдерживать оптимальный с точки зрения экономичности режим оборотов двигателя - на механике такое доступно только водителю с очень высокой квалификацией. Кстати, на поколении AS Tronic с электронным блоком для Евро 5 есть возможность программно ограничить использование ручного режима - чтобы водители "не баловались передачками" в пути и зря не жгли топливо.

У коробки в 12-скоростном исполнении всего 3 передачи - 2 вперед и 1 реверсная. Передний синхронизированный делитель при каждом переключении делит передачу - таким образом, из 3 делая 6 передач. А задний делитель демультипликатор обеспечивает повышенный или пониженный ряд передач. Датчики регистрируют фактическое положение всех переключающих цилиндров, частоту вращения на входе коробки, ее температуру и давление подаваемого воздуха.

Переключение передач осуществляется следующим образом. Электропневматические соленоиды управляют переключающими цилиндрами, расположенными в модуляторе переключений (в верхней части коробки), и трансмиссионным тормозом. В свою очередь, пневматические переключающие цилиндры приводят в действие механические органы переключения в коробке передач - вилки, которыми осуществляется выбор кулисы.

На AS Tronic используется обычное сухое сцепление, аналогичное применяемым также и на механических коробках. Исполнительный механизм сцепления, управляемый электроникой, прифланцован к встроенному картеру сцепления коробки передач. Кроме пневматических поршней для выключения сцепления в исполнительном механизме сцепления встроены две пары синхронных клапанов, которые используются для открытия и закрытия сцепления. После них установлены дроссельные шайбы с различными диаметрами, благодаря этому одна пара отвечает за быстрое выключение/включение сцепления (при движении), а вторая - за постепенное - при трогании или маневрировании.

Для плавного трогания с места и маневрирования предусмотрена возможность очень точно дозировать включение сцепления. Положение сцепления регистрируется датчиком перемещения. При каждом пуске определяется фактическая точка приложения сцепления и сохраняется в блоке управления коробки передач для дальнейших использований (управление сцеплением). Вследствие этого у управляющего программного обеспечения всегда имеется актуальная информация о состоянии износа накладок сцепления, и водитель своевременно предупреждается о полном износе сцепления.

Основные причины неисправностей и профилактика
С учетом конструкции АКПП, основные области возникновения неисправностей можно достаточно узко классифицировать по их природе: механическая, пневматическая, антифрикционная и электронная. Взаимодействуя между собой, а также создаваемые в процессе эксплуатации непосредственно водителем транспортного средства, эти области возникновения неисправностей могут приводить к нарастающему объему ошибок, которые приводят к выходу КПП из строя. Рассмотрим их подробнее.

Проблемы, вытекающие из механической природы АКПП, зачастую начинаются именно со сцепления. Некорректная работа сцепления недопустима для несинхронизированой коробки, что обусловлено ее спецификой. На одном из валов есть набор дисков и фрикционов. Когда активатор выжимает сцепление, они затормаживают вал, а через него и все валы - свободно вращается только делитель. Когда валы затормозились, переключается кулачковая муфта, что занимает максимум 0,3 секунды. Благодаря этому, плюс специально рассчитанным алгоритмам переключения, шестерни и входят в зацепление без синхронизации.

Однако если сцепление выжимается не полностью, валы продолжают вращаться, функцию сцепления начинает выполнять набор фрикционов трансмиссионного тормоза. От этого они очень быстро изнашиваются - им приходится не только замедлять валы, а и бороться с двигателем. Когда выходят из строя эти фрикционы, при переключении шестерни по инерции продолжают крутиться в момент переключения передачи. Это влечет рывки при переключении передач и быстрый износ вилок.

Как это ни банально, но сцепление надо менять вовремя. На данных коробках оно служит до 1,2 млн. км, в отличие от механики, на которой ресурс сцепления составляет 700-800 тыс. км. Практический опыт сервиса показывает, что в большинстве коробок AS Tronic, приходящих на ремонт, сцепление уже:
- либо предельно изношенное;
- либо подвергалось попытке ремонта с желанием сэкономить затраты, то есть вообще собранное из разных частей, включая частично реставрированные элементы.

Автомобили с плохим сцеплением эксплуатируют, не обращая внимания на предупреждающий сигнал, а потом обвиняют во всем коробку. Да и самой коробке требуется профилактический ремонт, который, кстати, вдвое дешевле, чем капремонт "механики" с заменой всех синхронизаторов - тут меняется только синхронизатор делителя и диски фрикционного тормоза.

Семейство ZF-AS Tronic
Семейство АКПП состоит из серии моделей ZF-AS Tronic (вверху), ZF-AS Tronic mid (слева) и ZF-AS Tronic lite (справа внизу).
ZF-AS Tronic - самые большие и предназначены для тяжелых грузовиков и спецтехники, могут дополняться интердерами-замедлителями и коробками отбора мощности.
ZF-AS Tronic mid по сравнению с «большой» ZF-AS Tronic легче на 65 кг и предназначена для среднетоннажных развозных коммерческих автомобилей.
ZF-AS Tronic lite разработаны для самых легких грузовых автомобилей, и имеют существенные конструктивные отличия от больших коробок семейства - это полностью синхронизированные коробки с одним промежуточным валом, которые могут использоваться и как чисто механические КПП, без исполнительного механизма сцепления.


Пневматическая область неисправностей. Основная же первопричина поломок коробки AS Tronic - плохое качество или недостаточное давление воздуха, который является основным "рабочим телом" как в модуляторе переключения, так и в исполнительном механизме сцепления. Поэтому для качества воздуха и исполнения воздушных шлангов действуют те же требования, что и для тормозных систем. Снабжение воздухом системы ZF-AS Tronic подключено к пневматической системе транспортного средства после 4-контурного защитного клапана на контуре дополнительного потребителя и имеет приоритет по отношению ко всем другим дополнительным потребителям. Давление открытия перепускного клапана зависит от усилия выключения сцепления.

AS Tronic получает воздух из отдельного резервуара, обратный клапан которого предотвращает падение давления при негерметичности или недостатке воздуха в остальной пневматической системе. Требуемое давление подачи составляет 8-12,0 бар (с интардером ZF - не более 10 бар после устройства подготовки воздуха). Чтобы при нехватке воздуха можно было выполнить еще несколько переключений, воздух для ZF-AS Tronic должен подаваться с давлением минимум 8 бар.

Исполнительный механизм коробки передач понижает давление воздуха встроенным редукционным клапаном до давления переключения

7 бар, чтобы сохранять переключающие элементы и обеспечивать постоянно одинаковое переключение. Надежные переключения и управление сцеплением гарантируются при давлении переключения не ниже 7 бар, но на практике нормально работают и при 6,5 бар. Но всегда ли пневматическая система старых автомобилей, в которой никогда не менялись уплотнения, гарантирует хотя бы это давление? Практически никогда.

Важна также чистота воздуха в системе. Подаваемый от транспортного средства сжатый воздух должен быть очищен, высушен и не содержать конденсата. Воздушный пылевой фильтр применяется с размером ячеек 40 мкм. Не допускается использование устройств подготовки воздуха, выделяющих спирты или другие вещества в пневматическую систему, могущие вредно повлиять на материал уплотнений. И что же делают у нас? Известно, что: ставят дешевые фильтры и осушители, которые мало что отфильтровывают, применяют фильтры от других моделей автомобилей, не оснащенных подобными коробками и потому не имеющих таких требований по воздуху. Иногда по ошибке вообще ставят фильтры с другим направлением фильтрации, сбрасывающие все загрязнения прямо в систему.

Не секрет, что компрессоры на старых машинах обильно дают в систему масло и воду. Уплотнения заворачиваются и разрушаются, воздух из системы уходит в атмосферу. Заканчивается тем, что коробка перестает переключаться. И тут все сразу вспоминают про "преимущества механики". Хотя лучше было подумать о том, как дальше пользоваться преимуществами автоматизированной коробки. В исполнительном механизме коробки передач встроен датчик давления, который при падении давления переключения ниже 5,8 бар (при сцеплениях до макс. 8000 Н усилия выключения) выдает предупреждение для водителя. Индикация происходит на дисплее ZF "AL" и, соответственно, может посылаться как сообщение по шине CAN. Достаточно только не игнорировать эти предупреждения месяцами.

Трансмиссионное масло. Как и в случае с фильтрами, трансмиссионное масло также необходимо использовать соответствующее требованиям производителя. Масло за 50 гривен за литр не может быть таким же, как по 150. Если соблюдать минимальные требования, то автоматизированная трансмиссия надежнее механики в том плане, что ее трудно "убить совсем", что с механикой нашим водителям удается уже на 300 тыс. пробега новой коробки, хотя она рассчитана на миллион километров. Когда исчезают необходимые условия для работы, AS Tronic просто не поедет. Тогда, возможно, придется менять сцепление, фрикционы, исполнительный механизм сцепления, ремонтировать модулятор переключений, но коробки с разбитыми шестернями, по крайне мере, официальному сервису ZF, компании "Трак Центр", еще не попадались.

Конечно, что лучше - коробка которую можно эксплуатировать до полного разрушения, или отказывающаяся работать, когда при продолжении движения разрушение неизбежно - решать хозяину. Но, по мнению владельцев АТП, считающих топливо и эксплуатационные расходы - лучше ухаживать за автоматом, чем переплачивать за высокий расход топлива на механике. Конечно, для этого требуются хотя бы минимальные знания - например в AS Tronic, в исполнительном механизме сцепления, есть небольшой защитный сетчатый фильтр, который надо иногда прочищать.

О его существовании большинство механиков даже не догадываются. Это при том, что исполнительный механизм - узел неремонтируемый, стоимостью около 1000 евро. Конечно, если его "убить", то потом получается, что "коробка дорогая в ремонте".

Блок управления переключением, как уже было сказано, страдает из-за некачественной подготовки воздуха. Некоторые не обращают на это внимания, рассчитывая при необходимости заменить его целиком. Но проблема в том, что на украинском рынке появилось много этих блоков самого первого образца, давно снятых с производства, из складских остатков. Мало того, что там уплотнения все по определению уже старые, так еще и конструкция менее надежная, как для наших условий. Бывают случаи, что их меняют по три в год. Поэтому выгоднее поддерживать в рабочем состоянии тот пневмоблок переключения, который уже стоял на коробке.

Электроника. Проблемы с электроникой коробки в основном связаны с повреждениями проводки, попаданием влаги и коррозией. Также причиной отказа системы может стать злоупотребление водителем горячими напитками - чаем и кофе. Это не шутка - в автомобилях с напольным размещением органов управления AS Tronic, в старых моделях автомобилей переключатель режимов движения находится в углублении. Туда систематически попадает проливающаяся жидкость, если водитель потребляет напитки во время движения. В новых моделях специально сделали переключатель без углубления, чтобы избавиться от этой проблемы, о которой постоянно рапортовали производителю сервисы.

Область применения. Еще один важный аспект связан с тем, под какие условия эксплуатации запрограммирована коробка. Например, если автомобиль был предназначен для эксплуатации в горной местности, а его гоняют по равнине, или наоборот - машину для трасс загоняют в горы, или вообще ставят снятую с низкопольного грузовика на спецтехнику - проблемы уже "запрограммированы". При установке трансмиссии AS Tronic на другой автомобиль необходима адаптация коробки под условия эксплуатации. То же касается установки дополнительных валов отбора мощности и прочих перекомпоновок.

Датчики. Между поколениями AS Tronic с электронной частью блока переключения для Евро 3 и Евро 5 есть различия, и они не взаимозаменяемы. В частности, если у коробки DAF Евро 3 отказывает датчик оборотов первичного вала, сразу загорается красный сигнал, и его надо менять. На более поздних моделях коробка будет брать показания с датчика оборотов коленвала, рассчитывая по ним обороты на первичном валу, но переключение все равно уже не вполне корректное. Поэтому коробка может перейти вообще в механическое управление. Вывод тот же - ехать можно, но лучше - на сервис. Вообще, если AS Tronic переходит в ручной режим - это для того, чтобы доехать на сервис, а не еще полгода ездить на "полуавтомате", чтобы затем, когда автомобиль встанет совсем, сказать что коробка "не отказоустойчивая".

Также бывает проблема с датчиками выходного вала, коих в системе два - один для внутренних потребностей блока управления трансмиссией, второй выдает информацию на тахограф. Если один из них выходит из строя, загорается предупреждение, но тахограф тем временем может брать информацию и с внутреннего датчика, то есть автомобиль будет показывать. Если вышли из стоя оба датчика - машина никуда не едет. Типичная ошибка при ремонте - эти датчики путают местами при установке, хотя это абсолютно разные по характеристикам датчики. Как видим, и в этом вопросе квалификация сервисного персонала имеет решающее значение.

В завершение темы обслуживания и ремонта автоматизированных коробок AS Tronic можно сказать, что основная причина недоверия к ним - недопонимание принципов их работы, а также незнание элементарных правил, позволяющих продлить их ресурс. Весь мир последовательно отказывается от механики - не только ради экономии топлива, а и потому, что уменьшение роли "человеческого фактора" всегда ведет к повышению надежности любых систем. Человек должен смотреть, куда ехать, а как ехать - AS Tronic решит лучше.

Обучение механиков работе с AS Tronic
В Украине обучением механиков работе с автоматизированными трансмиссиями AS Tronic занимается авторизованный сервис ZF компания «Трак Центр». Трехдневные курсы в основном посещают специалисты по ремонту грузовых автомобилей, в том числе и сотрудники официального дилерского сервиса DAF. В первый день базового курса по AS Tronic изучается теория и основные компоненты, а оставшиеся два дня посвящены практическим занятиям по разборке/сборке коробки, рассмотрению конкретных случаев. Предпочтение отдается разбору примеров на реальных коробках клиентов сервиса "Трак Центр".

Владимир Полищук, технический тренер компании «Трак Центр», официального сервисного партнера ZF, так комментирует тему ремонтопригодности и надежности коробки ZF-AS Tronic:

"Существует мнение, что МКПП ремонтировать дешевле, но это не так, разницы в цене практически нет, а в AS Tronic есть возможность ремонтировать модуляторы. Если есть проблемы, главное - вовремя обратиться, тогда коробка будет работать долго и корректно. Большинство случаев, в которых возникает необходимость ремонта, связаны со сцеплением, подачей воздуха и электропроводкой. Также важным моментом являются навыки водителя и его отношение к автомобилю.

Чаще всего специалисты начинают ремонтировать (читай - разбирать) коробку AS Tronic без диагностики, а к этому стоит приступать в последнюю очередь. Прежде всего, нужно проверить проводку, модулятор переключения и исполнительный механизм сцепления, само сцепление. Для разборки-сборки коробки необходимо иметь специальное оборудование и уметь им пользоваться. Некоторые занимаются ремонтом и разборкой/сборкой коробки без кого-либо оборудования, соответственно, на ремонт уходит не меньше недели. Мы, в свою очередь, с задачей справимся за 4 часа.

Многие считают, что коробка AS Tronic ненадежна, но на самом деле это миф, поскольку с помощью такой коробки груженым грузовиком сможет управлять даже водитель, который никогда не сидел за рулем грузового автомобиля. А это означает, что квалификация у водителя не должна быть столь высокой, как для езды на механике. Также еще никто не жаловался на перерасход топлива.

На семинарах мы рассказываем о том, на что нужно обращать внимание при эксплуатации коробки, на что - при ремонте. Семинар не является полноценным курсом обучения механиков работе с автоматизированными коробками, но дает представление о том, как работает коробка AS Tronic, с какими проблемами можно столкнуться при ремонте и как эти проблемы решить.

Прежде чем отремонтированную АКПП устанавливать на автомобиль, стоит для начала проверить ее работоспособность, тем более что это можно сделать без проблем с помощью электроники. К сожалению, многие специалисты сразу устанавливают ее обратно на машину, что может спровоцировать и дальнейшую некорректную работу. AS Tronic обладает разными функциями программирования - так, например, для автоцистерн требуется особенная программа. Данная коробка глубоко продумана и с каждой модификацией только совершенствуется".

Семинары по AS Tronic посещают минимум по 12-15 человек, при этом не все из них занимаются ремонтом коробок передач. Есть также специалисты по запчастям, работники автопарков. Поэтому на семинарах также раскрывается тема запасов запчастей для быстрого ремонта КПП. Основные позиции, которые должны быть на складе для ремонта AS Tronic: сальник, исполнительный механизм сцепления (механики часто называют его ПГУ), из расходных материалов - тормозные фрикционы.
А также синхронизатор делителя, который работает постоянно: когда коробка включается один раз, синхронизатор - два раза; соответственно может выйти из строя раньше, поэтому его рекомендовано менять после каждых 800 тыс. км пробега. Желательно также держать на складе вилки переключения.

Курсы "Трак Центр" охватывают не только принципы ремонта коробки AS Tronic, в целом они охватывают все системы автомобиля DAF. Что касается ZF, программа курсов включает в устройство и ремонт механической коробки передач Ecosplit. Несмотря на то, что эти коробки очень просты в ремонте, специалисты хотят получить дополнительную информацию, например по регулировке. Это связано с тем, что в интернете можно найти не всю нужную информацию, а у специалистов "Трак Центр" большой опыт в ремонте МКПП.

Также "Трак Центр" проводит семинары по обслуживанию мостов, которыми в основном интересуются автобусные парки. В программу семинаров для них также входит ремонт и обслуживание АКПП. Для того чтобы работать с этими трансмиссиями, необходимо, как минимум, иметь универсальный диагностический прибор ZF, который способен диагностировать электронные блоки агрегатов ZF на любой грузовой технике, в том числе комбайнах и тракторах.

Источник: журнал autoExpert №6-7`2014. При перепечатке ссылка на источник обязательна.

АКПП теряет сцепление - АКПП/МКПП

   Хорошее знание мануала! Только ещё добавил бы. Можно промыть комбинированный радиатор  масла и АТФ - сняв его вообще. И промыв бензином и просушив обе стороны. А то иной раз при замене масла в двиге уж много черноты остаётся в радиаторе, которая портит весь цвет свежезаменённого масла. Ну и частично химические свойства. В результате - двойной эффект в одном флаконе.   Да , чуть не забыл, моё мнение - если теряются какие - то свойства АКПП - это есть полная эксплуатационная запущенность агрегата!

+5!

Могу добавить лишь следующее. Промыть контур радиатора очень удобно с помощью спец. баллончика с промывкой под давлением. Предварительно, до замены, в масло добавляется спец. очиститель, после замены, в новое масло - кондиционер для защиты от перегрева.

Ну и совсем не вредно в разрез контура охлаждения поставить доп.фильтр с магнитным элементом и картонной шторкой - после этого про снятие поддона и замену/чистку внутреннего фильтра можно забыть тысяч на 150-200 пробега. Смотрите тут http://www.autoraid.ru/catalog/index.php?tree_id=56&page=2

Я эти средства применяю на трех разных машинах, очень доволен. Синтетическую ATF желтого цвета на щупе вообще стало трудно разглядеть - до того прозрачная, сцуко!

В части эксплуатации АКПП америкосы рулят, этого не отнять...

Кстати, после применения промывки на АКПП 15-летнего Галлопера"чернота" в поддоне и контуре радиатора имела консистенцию манной каши, жуть! После замены по вышеуказанной технологии коробочка заработала "как новая" и радует нового хозяина уже третий год А ведь собирался перебирать/менять на контрактную. ..

Edited by maremona

4 признака того, что вам может понадобиться сцепление - St. George Transmission & Automotive

Сцепления, как и другие автомобильные детали, со временем изнашиваются. Невозможно остановить это, хотя вы можете продлить срок службы сцепления, не используя сцепление постоянно.

В автомобилях с механической и автоматической трансмиссией есть муфты, которые включают трансмиссию для направления мощности двигателя и перемещения колес транспортного средства или расцепления, чтобы остановить колеса, даже когда двигатель все еще работает.Автомобили с механической коробкой передач должны переключаться между передачами с помощью педали сцепления, в то время как автомобиль с автоматической коробкой передач переключает передачи самостоятельно. Однако в обоих случаях из-за трения, создаваемого сцеплением, в конечном итоге его потребуется заменить.

Когда придет время заменить сцепление, на вашем автомобиле появятся признаки того, что это необходимо. Если вы знаете, какие знаки искать, вы сможете сдать свой автомобиль в автомастерскую до того, как сцепление нанесет какой-либо дорогостоящий ущерб. Вот несколько предупреждающих знаков, которые может подать вам сцепление.

Заедание или чувствительное сцепление

На автомобилях с механической коробкой передач трудно нажимать на педаль сцепления? Такое высокое давление может указывать на заедание сцепления, возможно, из-за проблемы с гидравлическим рычажным механизмом сцепления.

Еще одна причина для беспокойства - когда вы слегка нажимаете на педаль сцепления, трансмиссия немедленно отключается. Обычно вы должны иметь возможность нажать на педаль сцепления на несколько дюймов, прежде чем она отключится.Также проверьте это у сертифицированных специалистов по ремонту сцепления.

Пробуксовка сцепления

Изношенная муфта может проявлять признаки пробуксовки в ситуациях, когда автомобилю приходится больше работать, например, при попытке обогнать другую машину на крутом склоне. Пробуксовка сцепления - это когда автомобиль неожиданно выскальзывает из коробки передач, даже если вы ничего не делаете. Сцепление не будет полностью включаться или отключаться, как обычно, что затрудняет переключение передач или сохранение определенной передачи. Чем дольше это продолжается, тем сильнее изнашивается сцепление, поэтому быстро принесите его в ближайшую к вам мастерскую по ремонту сцепления.

Burning Odor

Явным признаком того, что с вашим сцеплением что-то не так, является неприятный запах при переключении передач. Это может напоминать запах горящей резины или перегрев сцепления. Дайте сцеплению остыть, прежде чем ехать на автомобиле в автомастерскую, чтобы оно не повредило другие части сцепления или трансмиссии.

Дымовые сигналы

Часто этот ужасный запах проявляется в грандиозном дебюте со своим давним партнером: дымом под капотом автомобиля.Дым никогда не является хорошим признаком, и в сочетании с этим запахом это довольно четкий сигнал о том, что ваше сцепление или диск сцепления перегреваются и должны быть заменены. Вы также можете услышать громкий визг при нажатии на сцепление, что является дополнительным признаком того, что с вашей системой сцепления что-то не так.

ГРАФИК НАЗНАЧЕНИЯ

В некоторых ситуациях может потребоваться просто замена трансмиссионной жидкости, чтобы устранить проблему, в то время как другие потребуют полного ремонта или замены сцепления.Но лучше знать наверняка, прежде чем проблема обострится.

В компании St. George Transmission & Automotive мы ПРОВЕРЯЕМ, но не Угадаем, в чем проблема. Посетите нашу мастерскую по ремонту сцепления в Сент-Джордж, штат Юта, чтобы пройти осмотр и диагностику автомобиля, чтобы выяснить причину проблемы и точно определить, нужна ли вам замена сцепления.

Когда вы замечаете, что у вашего автомобиля появляются симптомы, указанные выше, не ждите, чтобы передать его надежным автомеханикам.Запишитесь на прием к нам в Южной Юте сегодня!

Ваша автоматическая коробка передач выходит из строя? Вот четыре признака этого!

Автоматические трансмиссии сложны, поэтому важно поддерживать трансмиссию в хорошем состоянии, чтобы избежать проблем, поскольку ремонт и замена трансмиссии могут быть дорогостоящими. Hummel’s Automotive Диагностика и ремонтные услуги и ремонт автоматических и механических коробок передач. Вы можете оказаться на пути к ремонту автоматической коробки передач, если заметите любой из следующих четырех признаков.Загляните в наш магазин прямо сейчас, если вы это сделаете.

Проскальзывание передачи

Это классический знак надвигающейся гибели трансмиссии. Ваша трансмиссия должна переключаться между передачами на правильных скоростях и оставаться на соответствующих передачах до следующего необходимого переключения передач. Если ваша автоматическая коробка передач выскальзывает из коробки передач, значит, с ней что-то не так. Проскальзывание шестерни также может повредить трансмиссию, поскольку каждая шестерня спроектирована и изготовлена ​​с учетом определенной скоростной нагрузки.

Прядение без зацепления

Если вы нажмете на педаль газа, и ваша трансмиссия начнет вращаться без движения вперед, у вас возникнет проблема, требующая немедленного внимания. В вашей автоматической коробке передач тоже есть сцепление, и пробуксовка - признак того, что сцепление вышло из строя. Естественно, это тоже признак плохого сцепления в МКПП. Что происходит под капотом, так это то, что муфта трансмиссии больше не может включать передачи трансмиссии.

Отставание перед помолвкой

Если ваша трансмиссия отстает перед включением, это означает, что ваш автомобиль, грузовик или внедорожник не сразу «включается».Другими словами, вы находитесь у знака остановки и нажимаете на педаль газа, когда приходит ваша очередь ехать, но ваш автомобиль не сразу трогается с места. Скорее, он отстает до того, как переключится на передачу и начнет двигаться вперед. Задержка передачи также может происходить между высшими передачами.

Проблемы с трансмиссионной жидкостью

Есть две проблемы с основной трансмиссионной жидкостью, которые сигнализируют о неисправности трансмиссии. Жидкость сгорела или вытекает из коробки передач. Нормальная трансмиссионная жидкость розовая и почти прозрачная.Если автоматическая коробка передач сжигает жидкость, она станет темно-коричневой или черной. Утечка трансмиссионной жидкости является признаком неисправности поддона трансмиссии, прокладки поддона, уплотнений или сливной пробки.

Отправьте свой автомобиль в отдел диагностики и ремонта автомобилей Hummel, если вы подозреваете, что ваша трансмиссия вышла из строя. Если мы обнаружим проблему раньше, чем позже, мы сможем снизить ваши затраты на ремонт. Вы найдете наш магазин в Сент-Джордж, штат Юта, и вы можете позвонить нам, чтобы договориться о встрече сегодня.

Что такое коробка передач с DCT или двойным сцеплением?

Если вы изучали современные автомобили, то наверняка видели ссылки на трансмиссии с двойным сцеплением (DCT). И вы вполне могли спросить себя: «Что такое DCT? Что такое трансмиссия с двойным сцеплением?» Если вы достаточно молоды, вы также можете спросить себя: «Что такое сцепление?» Чтобы все это объяснить, давайте вернемся на минуту назад во времени.

Была эпоха, когда обучение вождению означало научиться овладевать тонкостями переключения передач вручную, одновременно манипулируя педалью сцепления, акселератором и рычагом переключения передач.Хотя акселератор (педаль газа) и селектор передач (рычаг переключения передач) знакомы практически всем нынешним водителям, педаль сцепления может и не быть.

В автомобиле с механической коробкой передач муфта отключает двигатель от трансмиссии на несколько мгновений, чтобы водитель мог переключаться с одной передачи на другую. Водитель нажимает педаль сцепления, чтобы включить сцепление. При трогании с места на автомобиле с механической коробкой передач ваши ноги немного танцуют, когда вы включаете первую передачу или задний ход, отпускаете педаль сцепления и добавляете необходимое ускорение с помощью акселератора.Эта процедура требует определенных навыков, которые некоторым сложно освоить.

Таким образом, чтобы облегчить управление автомобилями, изобретатели и мастера искали способы автоматизировать процесс, чтобы машина выполняла то, что раньше выполнял водитель.

Сегодня переключением передач за нас занимаются несколько различных типов автоматических трансмиссий. Обычная автоматика использует преобразователи крутящего момента для облегчения переключения передач. Бесступенчатые трансмиссии (CVT) используют ремни или цепи и шкивы для управления передаточными числами.Тема этой статьи - коробка передач с двойным сцеплением (DCT) - внутренне работает аналогично механической коробке передач, но не требует от водителя нажатия педали сцепления.

Французский инженер Адольф Кегресс широко известен как отец DCT. В поисках эффективного способа автоматизации выбора передач в транспортных средствах он придумал концепцию, которая в конце 1930-х годов переросла в трансмиссию с двойным сцеплением, но вмешалась Вторая мировая война и помешала ему реализовать свою идею.

Идея начала обретать форму только в 1980-х годах. Как и во многих автомобильных улучшениях, движущими силами были гонки.

Porsche разработал коробку передач PDK (Porsche Doppelkupplungsgetriebe) в 1980-х годах и использовал ее в очень успешных гоночных автомобилях 962. В 1986 году 962 с коробкой передач PDK выиграл свою первую гонку чемпионата мира по спортивным прототипам в Монце, Италия, и стал одним из самых известных гоночных автомобилей всех времен.

Коробка передач PDK с двойным сцеплением с тех пор стала основным элементом уличных автомобилей Porsche.Многие другие автомобили, ориентированные на производительность, теперь используют DCT.

Как мы уже говорили ранее, с точки зрения автомобилестроения, муфта отключает коленчатый вал двигателя от трансмиссии, поэтому водитель может переключаться с одной передачи на другую, не вызывая потенциального заклинивания механизма.

Коробка передач с двойным сцеплением имеет, что неудивительно, два сцепления. Почему? Поскольку DCT - это, по сути, две трансмиссии, работающие согласованно, каждая из которых требует сцепления по той же причине, по которой механическая коробка передач требует сцепления.

Кроме того, трансмиссии с двойным сцеплением не требуют, чтобы водитель вручную переключал одну передачу на другую с помощью рычага переключения передач. Вместо этого процесс выбора передачи автоматизирован, так что DCT может работать как автоматическая коробка передач. Но, как мы объясним, он не выбирает передачи так, как обычная автоматическая коробка передач с гидротрансформатором выполняет эту задачу.

Магия коробки передач с двойным сцеплением заключается в том, что она может очень быстро переключаться с одной передачи на другую.Это быстрое переключение возможно, потому что, когда передача включена в одну из двух внутренних трансмиссий в DCT, следующая передача предварительно выбирается во второй из двух внутренних трансмиссий и готова к немедленному включению.

Таким образом, переключение с одной передачи на другую занимает всего миллисекунды, что делает переключение передач с DCT намного быстрее, чем с традиционной механической коробкой передач или обычной автоматической коробкой передач. Это особенно полезно для спортивных и гоночных автомобилей, где доли секунды могут быть разницей между победой и поражением.

Коробка передач с двойным сцеплением имеет два сцепления, но без педали сцепления. В традиционной механической коробке передач включение сцепления требует, чтобы водитель использовал педаль сцепления. С DCT электроника управляет включением сцепления, отдавая команды внутренней гидравлике трансмиссии.

Каждое из двух сцеплений связано с одной или другой из двух внутренних трансмиссий. Чаще всего одна из этих трансмиссий содержит шестерни с нечетными номерами, а другая управляет шестернями с четными номерами.(Одна из трансмиссий также содержит заднюю передачу для резервного копирования.)

Во время движения автомобиля с DCT, в зависимости от выбранной передачи, одна из внутренних трансмиссий входит в зацепление с двигателем и приводит в движение автомобиль, в то время как другая отключается. от двигателя, но с предварительно выбранной для использования следующей передачей. Переключение передач происходит быстро и без прерывания потока крутящего момента через трансмиссию.

В типичном DCT при движении в автоматическом режиме трансмиссия предварительно выбирает следующую передачу, а затем выполняет все действия, необходимые для переключения между передачами.DCT будет включать и выключать две муфты по мере необходимости для переключения на повышенную передачу при ускорении и на пониженную при замедлении. Переключение передач осуществляется последовательно, то есть в числовом порядке, вверх и вниз. Тем не менее, DCT может быстро пройти весь диапазон передач благодаря процессу предварительного выбора передачи с двойным сцеплением.

Помимо автоматического режима, современный DCT может также работать как ручной без сцепления. Это означает, что водитель может выбрать следующую передачу вручную, обычно с помощью рычагов (подрулевых переключателей) на рулевом колесе.Водителю не нужно использовать педаль сцепления или каким-либо образом включать сцепление. Электроника и гидравлика трансмиссии автоматически включают оба внутренних сцепления. Ручное переключение позволяет очень быстро переключать передачи вверх и вниз и дает водителю полный контроль над поведением трансмиссии.

Чем DCT отличается от других автоматических коробок передач? - Найдите лучшие автомобильные предложения!

В обычных автоматических трансмиссиях используется преобразователь крутящего момента для передачи мощности двигателя на трансмиссию и далее на ведущие колеса.По сути, гидравлическое устройство передачи крутящего момента, преобразователь крутящего момента обеспечивает передачу мощности, но также может отделять мощность от трансмиссии, когда двигатель работает на очень низких оборотах. Это позволяет водителям останавливаться и сидеть без дела, не выключая передачу. В DCT две муфты сцепления выполняют действие сцепления и разъединения.

Бесступенчатые трансмиссии (CVT) - это еще один тип автоматических трансмиссий, и они становятся все более популярными. В вариаторе используется система подвижных шкивов в сочетании с ремнем или цепью для регулировки передаточного числа в широком диапазоне.Трансмиссия CVT не предусматривает дискретного переключения передач с одной на другую, как в обычном автоматическом или DCT. Вместо этого он может изменять передаточное число в зависимости от требований к мощности.

CVT обычно предлагают отличную топливную экономичность, но у них есть характеристики, которые некоторые водители считают нежелательными. Чтобы бороться с этим, автопроизводители обычно программируют определенные рабочие передаточные числа вариатора, делая ощущение ускорения и звук более похожим на обычную автоматическую коробку передач. Некоторые даже предлагают подрулевые переключатели, чтобы водитель мог контролировать заранее запрограммированные передаточные числа, например, в современных моделях Subaru.

В отличие от вариатора, коробка передач с двойным сцеплением переключает передачи, как обычная автоматическая коробка передач, но делает это быстрее и с гораздо меньшими потерями мощности при переходе. DCT также чувствует себя и звучит более удовлетворительно для ушей энтузиаста вождения.

Почему некоторые люди не любят коробки передач с двойным сцеплением - Найдите лучшие предложения по автомобилям!

Как и вариаторы, трансмиссии DCT обычно обеспечивают экономию топлива от хорошей до отличной по сравнению с другими типами трансмиссий, но у них есть несколько недостатков.

  • Некоторым водителям быстрое переключение передач с некоторыми DCT может показаться резким и неудобным. - трансмиссии со сцеплением, как правило, не так хорошо умеют ползать вперед на чрезвычайно низких скоростях на светофоре или медленно двигаться вперед на парковочное место

По этим причинам многие автопроизводители предпочитают использовать в своих автомобилях традиционные автоматические трансмиссии с гидротрансформатором или вариаторы. вместо DCT.Но для автомобилей с высокими характеристиками коробки передач с двойным сцеплением остаются популярным выбором.

Некоторые современные автомобили предлагают коробки передач с двойным сцеплением. Среди них Audi R8, Ford Mustang Shelby GT500, Nissan GT-R и Porsche 718 и 911. Но DCT не ограничиваются высококлассными спортивными автомобилями. Вы найдете их, например, в Kia Forte GT и Volkswagen GTI. Одно из самых странных применений этой технологии - в моделях Hyundai Ioniq Hybrid и Plug-in Hybrid.

Достижения в технологии обычных автоматических трансмиссий, похоже, угрожают будущей популярности трансмиссий с двойным сцеплением.Некоторые предсказывают, что все меньше и меньше моделей будут предлагать технологию DCT в будущем. Но те автомобили, у которых они сейчас есть, выигрывают от их способности быстро переключать передачи с минимальной потерей крутящего момента.

Ремонт трансмиссии и сцепления - Ремонт автомобилей All County

Ремонт коробки передач и сцепления - Ремонт автомобилей All County

Когда у вашего сцепления или трансмиссии возникают проблемы, для продления срока службы вашего автомобиля критически важно привлечь специалиста по ремонту автомобилей, который быстро диагностирует и устранит проблему.

Независимо от того, водите ли вы автомобиль, грузовик, внедорожник или что-то среднее между ними, оценка от All County Auto Repair & Tire - лучший способ вернуть ваш автомобиль на 100%. От простого обслуживания датчиков до регулировки сцепления и полного капитального ремонта трансмиссии - наши опытные механики обладают необходимыми деталями и навыками, чтобы выявить проблему и исправить любые проблемы до того, как они выйдут из-под контроля. Если вам нужна услуга ремонта трансмиссии, позвоните, чтобы запросить расценки и назначить встречу сегодня! Если у вашего автомобиля наблюдаются какие-либо из следующих проблем, его необходимо проверить как можно скорее.
  • Грубое переключение
  • Отсроченное взаимодействие
  • Утечка жидкости
  • Скольжение
  • Чрезмерно высокие обороты
  • Проверьте двигатель или проверьте, горят ли индикаторы трансмиссии (даже если они погасли)
  • Неровное, неравномерное ощущение «вздрагивания» при движении по шоссе
  • Любые другие неизвестные или подозрительные звуки или ощущения
Все эти признаки могут указывать на развивающуюся проблему трансмиссии, требующую ремонта автомобильной трансмиссии.Помимо проверки и восстановления трансмиссий, All County Auto Repair & Tire занимается ремонтом и обслуживанием раздаточной коробки, ремонтом и обслуживанием дифференциалов, а также различными услугами по замене сцепления. Оба наших предприятия в Tequesta и Stuart оснащены оборудованием профессионального уровня, а это означает, что мы также можем проводить компьютерную диагностику на различных транспортных средствах, обнаруживать и устранять электрические проблемы, а также выполнять обслуживание трансмиссии, промывку трансмиссии и шлифовку маховика сцепления.Не позволяйте мелкой проблеме перерасти в серьезную - позвоните и запланируйте диагностику сегодня! Важность промывки трансмиссионной жидкости Различные части трансмиссии могут забиваться шламом и отложениями лака, потому что, как и масло в двигателе, жидкость для автоматической трансмиссии постоянно подвергается трению, нагреву и электрохимическому износу. При таком большом количестве злоупотреблений, допускаемых на регулярной основе, неудивительно, что примерно 90% всех отказов трансмиссии происходят из-за загрязнения жидкости и перегрева.Но в то время как некоторые жидкости, такие как моторное масло, сливаются регулярно, большинство трансмиссионных жидкостей - нет. Загрязненная жидкость остается в гидротрансформаторе, трансмиссионных линиях и корпусе клапана, накапливаясь со временем, пока полный слив жидкости не станет практически невозможным. В этот момент стандартные службы трансмиссии удаляют только около четверти загрязненной трансмиссионной жидкости, оставляя остальное позади. Что еще хуже, добавление чистой новой жидкости к существующей фактически может привести к еще большему засорению трубопроводов, вызвав появление отложений ила и лака, которые засорят фильтры и, возможно, приведут к полному отказу автоматической коробки передач.Но в All County Auto Repair & Tire мастерская по ремонту трансмиссий отличается. Наша служба автоматической трансмиссии безопасно удаляет большую часть, если не все, как старой трансмиссионной жидкости, так и накопившихся в ней отложений. Наши профессиональные механики по ремонту автомобильных трансмиссий тщательно очищают охладитель трансмиссии, линии трансмиссии, корпус клапана и гидротрансформатор. Оттуда наша мастерская по ремонту автомобильных трансмиссий удалит металлы, которые трутся о внутреннюю часть трансмиссии, прежде чем заменить жидкость свежей, что поможет двигателю автомобиля работать с максимальной эффективностью.Если ваша трансмиссия испытывает проблемы, особенно с проскальзыванием или резким переключением передач, или если вы проехали более 30 000 миль, то пора промыть. Не доверяйте низкосортному механику по ремонту автомобильных трансмиссий, который не предоставит полный спектр услуг, необходимых вашему автомобилю. All County Auto Repair & Tire выполнит диагностику и устранит все проблемы с трансмиссией в нашей мастерской по ремонту трансмиссии по доступной цене, которая соответствует любому бюджету. Что такое трансмиссия Основы работы с вашим автомобилем - лучший способ узнать, когда что-то не так и требует внимания.Трансмиссии - это прочные машины, рассчитанные на долгие годы и мили, но, как и в случае с любым другим оборудованием, износ неизбежен. Однако небольшой уход и профилактическое обслуживание могут значительно продлить срок службы вашей трансмиссии и помочь вашему автомобилю работать с максимальной эффективностью. Следуйте приведенным ниже инструкциям, чтобы узнать о вашей передаче и о том, как распознать предупреждающие знаки.
  1. Всегда следите за тем, чтобы в вашей коробке передач было достаточно жидкости. Трансмиссионная жидкость охлаждает и смазывает трансмиссию, поэтому, когда жидкости недостаточно, трансмиссия может перегреваться и, в конечном итоге, быстрее изнашиваться.Эта жидкость также обеспечивает давление, которое передает мощность от двигателя к коробке передач, а это означает, что недостаток жидкости также может помешать правильному переключению передач автомобиля
  2. Если вы видите красноватую трансмиссионную жидкость на подъездной дорожке или в любом месте, где вы припарковали машину, то, скорее всего, она протекает. Утечки могут быть вызваны работой или неисправными прокладками, шлангами или уплотнениями, и их всегда следует немедленно устранять.
  3. Обязательно заменяйте трансмиссионную жидкость по графику, чтобы продлить срок службы вашего автомобиля.Без надлежащей жидкости шестерни трансмиссии могут тереться друг о друга, заполняя трубопроводы жидкости крошечными кусочками металла и разрушая сами шестерни. Кроме того, трансмиссионная жидкость содержит детергенты и другие добавки для защиты трансмиссии. Эти добавки со временем истощаются, а это означает, что старая жидкость не защищает так же хорошо, как новая жидкость.
Проверяя уровни жидкости и внимательно следя за утечками или другими проблемами, вы гарантируете, что All County Auto Repair & Fluid сможет решить и устранить вашу проблему как можно быстрее.Знание основ - важная часть владения автомобилем, поэтому не забывайте регулярно проверять наличие проблем! Признаки того, что пришло время ремонта сцепления В стандартных трансмиссиях многие проблемы связаны со сцеплением - механизмом, который позволяет автомобилю переключать передачи. Ремонт сцепления обычно намного дешевле, чем полная перестройка трансмиссии или ремонт автоматической трансмиссии, и оставление даже незначительных проблем ремонта сцепления нерешенными может вызвать необходимость в гораздо более дорогих услугах по ремонту сцепления в будущем.Простой осмотр сцепления, проведенный All County Auto Repair & Tire, часто позволяет определить, что не так и что можно сделать, чтобы исправить это. В целом, есть пять общих признаков неисправности сцепления:
  • Пробуксовка сцепления - Ваше сцепление может проскальзывать, если у вашего автомобиля есть проблемы с поддержанием скорости и мощности при быстром ускорении или подъеме на холмы, или если происходит внезапное увеличение оборотов без увеличения количества движения. Проскальзывающая муфта будет иметь проблемы с включением или выключением передач, и ее необходимо немедленно диагностировать, чтобы предотвратить дальнейшее повреждение.
  • Неровное переключение передач - Изношенное сцепление может вызвать у вашего автомобиля проблемы с плавным переключением передач или даже вообще. В большинстве случаев эта проблема наиболее заметна при переключении на заднюю или первую передачу.
  • Запах гари - Изношенные муфты вызывают трение, которое, в свою очередь, приводит к неприятному запаху гари. Это трение может быстро изнашивать компоненты вашего автомобиля, поэтому с ним следует немедленно приступить.
  • Изменение действия педали сцепления - У вас может быть изношенное сцепление, если ваша педаль сцепления меняет положение при включении или выключении передач.В идеале сцепление включается, когда педаль находится на расстоянии одного-двух дюймов от пола, но это не так, если она повреждена. Если сцепление включается при слишком большом или слишком малом движении педали сцепления, или если педаль кажется мягкой или «губчатой», то пришло время для проверки и ремонта.
  • Необычные рывки или незнакомые звуки - Если ваш автомобиль резко включает передачу даже при правильном использовании сцепления, или если вы слышите странные звуки при переключении, то, вероятно, в сцеплении или передачах застряло масло или другой загрязнитель.Без надлежащего ремонта эта незначительная проблема может быстро привести к износу сцепления.
Если ваш автомобиль изо всех сил пытается переключиться на передачу, издает грубый скрежет при переключении или имеет заметную нехватку мощности при увеличении скорости, вам может потребоваться новое сцепление. Для начала профессионалы All County Auto Repair & Tire диагностируют всю систему сцепления. Часто гидравлическая система является причиной проблем со сцеплением. Со временем главные цилиндры сцепления и рабочие цилиндры сцепления могут протекать и в конечном итоге выходить из строя механизм сцепления.Это, в свою очередь, предотвращает работу сцепления и делает невозможным переключение передач. Сняв карданный вал, трансмиссию и маховик для замены диска сцепления, нажимного диска, выжимного подшипника и направляющего подшипника, мы можем обеспечить плавное и плавное зацепление муфты. Замена сцепления - это относительно простой ремонт сцепления, который почти всегда обходится дешевле, чем оставлять проблему без внимания. Раннее обнаружение и регулировка могут избавить вас от гораздо более серьезного ремонта в будущем, поэтому назначьте встречу, чтобы проверить сцепление сегодня! Проблемные бренды All County Auto Repair & Tire может обслуживать практически все марки и модели, но некоторые бренды особенно известны своими проблемами со сцеплением или трансмиссией.Хотя все типы легковых, грузовых автомобилей и внедорожников могут со временем изнашиваться, эти модели представляют более высокий риск, и за ними следует следить более внимательно, чем за другими, особенно если они используются. Марки и модели, у которых обычно возникают проблемы со сцеплением:
  • Фольксваген Джетта
  • Тойота Королла
  • Тойота
  • Хонда
  • Мазда
  • Шевроле
  • Hyundai
Вызывает обычно проблемы с передачей: Неважно, какой у вас тип автомобиля и какая проблема - у All County Auto Repair & Tire есть опыт, который поможет вам вернуться на дорогу в кратчайшие сроки.Имея два удобных местоположения - Tequesta (561-747-8320) и Stuart (772-266-8685), наши механики всегда готовы исправить любую проблему со сцеплением или трансмиссией и обеспечить бесперебойную работу вашего автомобиля с помощью надлежащего ремонта и обслуживания в течение многих лет. прийти. Если ваш автомобиль переключается не так, как должен, позвоните для оценки и встречи сегодня! Посмотреть больше

все авто графства | автосервис по всей округе | автосервис стюарт | автосервис тевеста | ремонт автомобилей юпитер | ремонт автомобилей сады пальмовых пляжей | ремонт автомобилей пальмовый город | автосервис мартин каунти | трансмиссии Стюарт | трансмиссии Tequesta | трансмиссии юпитер | передачи пальмовые сады | трансмиссии пальмовый город | трансмиссии мартин каунти | ремень ГРМ Стюарт | ремень ГРМ tequesta | ремень грм юпитер | ремень ГРМ Palm Beach Gardens | ремень ГРМ пальмовый город | ремень ГРМ мартин каунти | автосервис стюарт | автосервис tequesta | автосервис юпитер | автосервис пальмовые сады | автосервис пальмовый город | автосервис мартин каунти | шины стюарт | шины tequesta | шины юпитер | шины пальмовые сады | шины пальмовый город | Шины Мартин Каунти

Что такое коробка передач с двойным сцеплением? | Новости

Одно сцепление управляет нечетными передачами, другое - четными.Модуль управления трансмиссией (то есть компьютер) управляет автоматическим переключением трансмиссии, устраняя необходимость в педали сцепления, используемой на обычных механических трансмиссиях.

Когда одна передача включена в DCT, компьютер уже ставит в очередь следующую передачу, поэтому переключения могут быть более быстрыми и плавными, чем в обычной автоматической коробке передач с гидротрансформатором. Поток мощности к трансмиссии также остается постоянным в DCT, в отличие от механической трансмиссии, где нажатие педали сцепления для переключения передач прерывает поток мощности.

Автомобильные компании, предлагающие DCT, утверждают, что они сочетают в себе удобство автоматической коробки передач с эффективностью ручного управления (например, прямое включение передач вместо гидравлических муфт в автоматической коробке передач), и что DCT обеспечивают более высокую экономию топлива, чем обычная автоматика. Однако, как сообщает EPA: «Ваш пробег будет отличаться», поэтому увеличение расхода бензина не гарантируется с DCT.

Коробки передач

DCT работают полностью автоматически или позволяют водителю переключать передачи вручную с помощью лепестковых переключателей или рычага переключения передач.Некоторые владельцы транспортных средств могут не знать, что у них есть DCT, только то, что коробка передач переключается автоматически.

Еще с Cars.com:

Некоторые производители предлагают DCT, в том числе BMW, Hyundai, Mercedes-Benz, Porsche и Volkswagen, в частности, на моделях с высокими характеристиками, для которых приоритетными являются ускорение и отзывчивость трансмиссии.

Однако некоторые производители остановились на традиционной автоматике, которая, по их словам, была усовершенствована, чтобы переключаться так же быстро, как и DCT, и вмещает до 10 передач для повышения экономии топлива.Другие использовали бесступенчатые автоматические трансмиссии, которые исключают традиционное переключение с помощью ряда установленных передач. Вместо этого бесступенчатые трансмиссии работают как реостаты, постепенно изменяя передаточные числа вверх или вниз, как на диммерном переключателе для фар.

Видео по теме:

Редакционный отдел Cars.com - ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей.Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

Автоматическая коробка передач: какие детали?

Ленты

Лента - это стальная лента с фрикционным материалом, прикрепленным к внутренней поверхности. Один конец ленты прикреплен к корпусу трансмиссии, а другой конец подключен к сервоприводу.

В нужный момент гидравлическое масло под давлением подается в сервопривод, чтобы затянуть ленту вокруг барабана, чтобы предотвратить вращение барабана.

Вернуться к началу

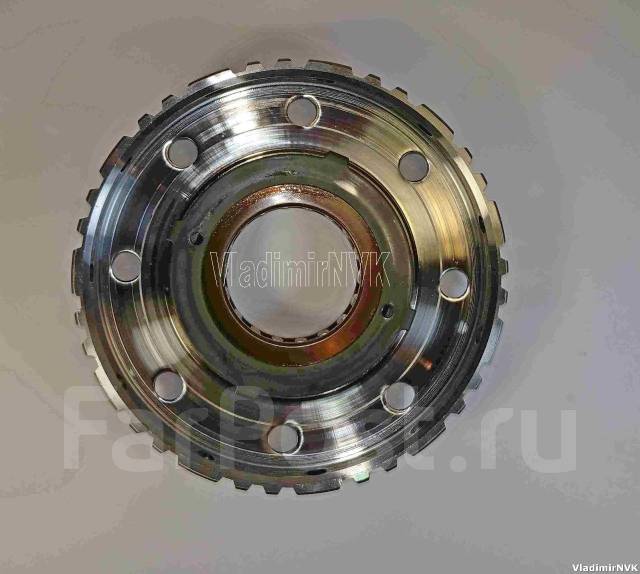

Пакеты сцепления

Пакет сцепления состоит из чередующихся дисков, которые помещаются внутри барабана сцепления.

Половина дисков стальная и имеет шлицы, которые входят в канавки на внутренней стороне барабана. Другая половина имеет фрикционный материал, связанный с их поверхностью, и имеет шлицы на внутренней стороне, которые соответствуют канавкам на внешней поверхности прилегающей ступицы.

Внутри барабана находится поршень, который приводится в действие давлением масла в нужный момент, чтобы сжать пакет сцепления вместе, так что два компонента заблокируются и повернутся как одно целое.

Вернуться к началу

Электронный блок управления

Электронный блок управления, также называемый ЭБУ или компьютером, вычисляет все параметры управления двигателем на основе всех данных сигналов, полученных от различных датчиков, используемых в автомобиле производитель.

Устройство реагирует на измеряемые переменные и все входные сигналы датчиков, выполняя расчет в зависимости от его заранее определенных параметров для управления и регулировки систем двигателя.

Наиболее распространенным ЭБУ в автомобиле является ЭБУ двигателя, но более поздние модели автомобилей могут также иметь ЭБУ управления трансмиссией, торможение с АБС, подушки безопасности, срабатывание ремня безопасности и контроль тяги.

Вернуться к началу

Датчик частоты вращения двигателя

Подключение к стороне низкого напряжения системы зажигания выдает импульсы, которые используются в качестве сигнала частоты вращения двигателя.

Вернуться к началу

Шестерни

Шестерни представляют собой круглые колеса с зубьями, обработанными по внешнему диаметру.Обычно они используются для передачи вращающего усилия с одного вала на другой. В основном, шестерня одного размера используется для поворота шестерни другого размера для изменения выходной скорости и крутящего момента (крутящего момента).

В автоматических трансмиссиях обычно используются шестерни двух типов: прямозубые и косозубые.

Зубья цилиндрической шестерни нарезаны параллельно центральной линии вала шестерни. Их иногда называют прямозубыми шестернями.

Цилиндрические шестерни несколько шумят и больше не используются в качестве шестерен главного привода в трансмиссии.Однако они могут использоваться для включения задней передачи.

Зубья косозубой шестерни обработаны под углом к ​​оси вращения шестерни. В современных трансмиссиях в качестве главных приводных шестерен обычно используются косозубые шестерни. Цилиндрические шестерни работают тише и прочнее, чем прямозубые.

Люфт шестерни - это небольшой зазор между зубьями зацепляющейся шестерни. Зазор позволяет смазочному маслу попадать в зону высокого трения между зубьями шестерни. Это снижает трение и износ. Люфт также позволяет шестерням нагреваться и расширяться во время работы без заедания и повреждений.

Передаточное число - это число оборотов ведущей шестерни, прежде чем ведомая шестерня сделает один полный оборот. Передаточное число рассчитывается путем деления количества зубьев ведомой шестерни на количество зубьев ведущей шестерни.

Например. Если ведущая шестерня имеет 12 зубьев, а ведомая шестерня - 24 зуба (24 делятся на 12), передаточное число будет два к одному, то есть 2: 1.

В этом примере ведущая шестерня должна повернуться два раза, чтобы один раз повернуть другую шестерню.В результате скорость большей ведомой шестерни будет вдвое медленнее ведущей. Однако крутящий момент на валу большей шестерни будет вдвое больше, чем на первичном валу.

Передаточные числа коробки передач зависят от производителя. Однако приблизительные передаточные числа в среднем составляют 3: 1 для первой передачи, 2: 1 для второй передачи, 1: 1 для третьей или высокой передачи и 3: 1 для задней передачи.

На первой или низкой передаче будет высокое передаточное число. Маленькая шестерня будет приводить в движение большую шестерню. Это снизит выходную скорость, но увеличит выходной крутящий момент.Автомобиль легко разгоняется даже при низких оборотах двигателя и в условиях малой мощности.

На высокой передаче трансмиссия часто имеет передаточное число 1: 1. Выходной вал трансмиссии вращается с той же скоростью, что и коленчатый вал двигателя. Умножения (увеличения) крутящего момента не было бы, но машина ехала бы быстрее. Для движения автомобиля с постоянной скоростью по ровной поверхности требуется очень небольшой крутящий момент.

Вернуться к началу

Регулятор

Регулятор основан на центробежной силе, создаваемой его скоростью вращения.В трансмиссиях с задним приводом регулятор установлен на выходном валу и вращается вместе с валом.

В автомобилях с передним приводом регулятор часто имеет собственный вал и обычно приводится в действие шестерней на выходном валу. В обоих случаях регулятор вращается только во время движения автомобиля, чтобы обеспечить давление регулятора, которое напрямую связано со скоростью движения.

На изображении изображен регулятор легковесного типа, который используется в одной коробке передач с главной передачей в сборе. Он состоит из вала с шестерней, двух контрольных шариков, первичного грузика и пружины, а также вторичного грузика и пружины.

Грузы поворачиваются в верхней части вала и удерживаются пружинами наружу. Это за счет действия рычага удерживает контрольные шарики на своих местах. Когда транспортное средство движется, центробежная сила, действующая на грузики, создает дополнительную силу для удержания мячей на своих сиденьях.

Давление регулятора определяется количеством жидкости, проходящей через шарики.

При низких скоростях движения центробежная сила на грузилах не будет очень большой, и давление жидкости будет поднимать шары с посадочных мест.Жидкость будет вытекать из контура регулятора, поэтому будет обеспечено низкое давление регулятора.

На более высоких скоростях центробежная сила будет намного больше, и шары будут сильнее прижиматься к своим седлам. Будет истощено меньше жидкости, и давление регулятора повысится. Таким образом, давление регулятора будет увеличиваться с увеличением скорости движения.

Только что описанный регулятор является двухступенчатым регулятором; первичный груз тяжелее второстепенного, поэтому первичный груз более чувствителен на низких скоростях.

Вернуться к началу

Входной вал

Входной вал передает крутящий момент от гидротрансформатора на автоматическую коробку передач.

Входной вал автоматической коробки передач или вал турбины соединяет гидротрансформатор с ведущими элементами трансмиссии.

На каждом конце входного вала имеются шлицы с наружной резьбой. Эти шлицы входят в шлицы турбины гидротрансформатора и ведущего блока трансмиссии.Входной вал едет на втулках. Трансмиссионная жидкость смазывает вал и втулки.

Вернуться наверх

Изолирующий выключатель

Выключатель (или блокирующий) на трансмиссии приводится в действие рычагом переключения. Он предотвращает запуск двигателя в любом положении, кроме N или P.

При электронном управлении он также сообщает блоку управления положение селектора. Эта информация нужна блоку управления, чтобы знать, требуется ли переключение передач.

Вернуться к началу

Односторонняя муфта

Обгонная муфта (также известная как "обжимная" муфта) - это устройство, которое позволяет такому компоненту, как коронная шестерня, свободно вращаться в одном направлении, но не в другом. Этот эффект аналогичен эффекту велосипеда, когда педали будут вращать колесо при вращении педалей вперед, но будут вращаться свободно при вращении назад.

Обычное место, где используется односторонняя муфта, - это первая передача, когда переключатель находится в положении движения.Когда вы начинаете ускоряться с остановки, трансмиссия запускается на первой передаче. Но вы когда-нибудь замечали, что происходит, если вы отпускаете газ, пока он еще на первой передаче? Автомобиль продолжает двигаться накатом, как если бы вы были на нейтрали. Теперь переключитесь на низшую передачу вместо Drive. Когда вы в этом случае отпускаете газ, вы чувствуете, что двигатель замедляет вашу скорость, как в автомобиле со стандартной коробкой передач. Причина этого в том, что в Drive используется одностороннее сцепление, а в Low используется пакет сцепления или лента.

Вернуться к началу

Масляный насос

Масляный насос трансмиссии (не путать с насосным элементом внутри гидротрансформатора) отвечает за создание всего давления масла, которое требуется в трансмиссии.

Масляный насос установлен на передней части картера коробки передач и напрямую соединен с фланцем на корпусе гидротрансформатора. Поскольку корпус гидротрансформатора напрямую соединен с коленчатым валом двигателя, насос будет создавать давление всякий раз, когда двигатель работает, пока имеется достаточное количество трансмиссионной жидкости.

Масло поступает в насос через фильтр, расположенный в нижней части масляного поддона трансмиссии, и поднимается по всасывающей трубке прямо к масляному насосу. Затем масло под давлением направляется к регулятору давления, корпусу клапана и остальным компонентам по мере необходимости.

Вернуться к началу

Выходной вал

Выходной вал соединяет ведущие компоненты трансмиссии с ведущим валом.

Этот вал проходит по той же центральной линии, что и входной вал.Его передний конец почти касается первичного вала.

Вернуться к началу

Комплекты планетарных шестерен

Базовый комплект планетарных шестерен состоит из солнечной шестерни, кольцевой шестерни и двух или более планетарных шестерен, все из которых находятся в постоянном зацеплении. Планетарные шестерни соединены друг с другом через общее водило, которое позволяет шестерням вращаться на валах, называемых «шестерни», которые прикреплены к водилу.

Одним из примеров использования этой системы является соединение зубчатого венца с входным валом, идущим от двигателя, соединение водила планетарной передачи с выходным валом и блокировка солнечной шестерни, чтобы она не могла двигаться.В этом сценарии, когда мы поворачиваем коронную шестерню, планеты будут «ходить» по солнечной шестерне (которая остается неподвижной), заставляя водило планетарной передачи вращать выходной вал в том же направлении, что и входной вал, но с меньшей скоростью, вызывая редуктор (аналогично автомобилю на первой передаче).

Если мы разблокируем солнечную шестерню и заблокируем любые два элемента вместе, это приведет к тому, что все три элемента будут вращаться с одинаковой скоростью, так что выходной вал будет вращаться с той же скоростью, что и входной вал.Это похоже на машину, которая находится на третьей или высокой передаче. Другой способ, которым мы можем использовать планетарную шестерню, - это заблокировать водило планетарной передачи от движения, а затем подать мощность на коронную шестерню, которая заставит солнечную шестерню вращаться в противоположном направлении, давая нам задний ход.

Вернуться к началу

Генераторы импульсов

Генераторы импульсов, расположенные на трансмиссии, вырабатывают серию слабых электрических сигналов (импульсов), которые связаны со скоростью движения.

Они используются для синхронизации переключения на повышенную и пониженную передачу.

Существуют разные типы генераторов импульсов, но все они используются для генерации очень небольшого электрического импульса, который может транслироваться и использоваться ЭБУ.

На изображении показаны два генератора импульсов, которые расположены в разных местах на передаче. Генератор импульсов A активируется отверстиями во вращающемся тормозном барабане, а генератор импульсов B активируется зубьями шестерни. Каждый раз, когда отверстие или зуб проходит через полюс генератора импульсов, магнитное поле генератора импульсов нарушается, и это индуцирует импульс низкого напряжения в катушке.Импульсы передаются по кабелю в ЭБУ.

Вернуться к началу

Уплотнения и прокладки

Автоматическая коробка передач имеет множество уплотнений и прокладок для регулирования потока гидравлической жидкости и предотвращения ее утечки. Есть два основных внешних уплотнения: переднее уплотнение и заднее уплотнение. Переднее уплотнение герметично закрывает место крепления гидротрансформатора к картеру трансмиссии. Это уплотнение позволяет жидкости свободно перемещаться из преобразователя в трансмиссию, но предотвращает утечку жидкости.Заднее уплотнение предотвращает утечку жидкости через выходной вал.

Уплотнение обычно изготавливается из резины (аналогично резине в щетке стеклоочистителя) и используется для предотвращения утечки масла через движущиеся части, такие как вращающийся вал. В некоторых случаях резинке помогает пружина, которая удерживает резину в тесном контакте с вращающимся валом.

Прокладка - это тип уплотнения, используемый для уплотнения двух неподвижных частей, скрепленных вместе. Некоторые распространенные материалы для прокладок: бумага, пробка, резина, силикон и мягкий металл.

Помимо основных уплотнений, существует также ряд других уплотнений и прокладок, которые различаются от трансмиссии к трансмиссии. Типичным примером является резиновое уплотнительное кольцо, уплотняющее вал рычага переключения передач. Это вал, который вы перемещаете, когда манипулируете переключателем передач. Другой пример, который является общим для большинства трансмиссий, - это прокладка масляного поддона. Фактически, уплотнения требуются везде, где устройству необходимо пройти через корпус коробки передач, и каждое из них является потенциальным источником утечек.

Вернуться к началу

Соленоиды

Соленоиды расположены на корпусе клапана. Это двухпозиционные клапаны, которые либо закрываются, чтобы удерживать давление, либо открываются, чтобы пропустить поток и сбросить давление. Некоторые соленоиды, например те, которые управляют клапанами переключения передач, срабатывают или включают или выключают.

Другие соленоиды используются для регулирования давления и имеют рабочий цикл. Эти импульсы включаются и выключаются, поэтому они могут изменять давление. Количество используемых соленоидов и способ их применения различаются в зависимости от трансмиссии.

Вернуться к началу

Датчик температуры

Это устройство используется в двигателе и подает сигнал обратно в ЭБУ, чтобы указать температуру двигателя.

Устройство имеет внутренний резистор (известный как NTC). По мере увеличения температуры двигателя сопротивление блока уменьшается и постоянно посылает сигнал в ЭБУ.

Этот сигнал используется в качестве дополнительной корректирующей величины для подачи топливной форсунки и в некоторых случаях синхронизации (опережения).

Вернуться к началу

Дроссельный клапан

Это регулирующий клапан, управляемый водителем с помощью педали акселератора. Между рычажным механизмом карбюратора и трансмиссией часто используется кабель, но также используется контроль вакуума. Дроссельная заслонка обеспечивает давление дроссельной заслонки, которое увеличивается с открытием дроссельной заслонки.

Давление дроссельной заслонки направлено на клапаны переключения передач, но на противоположный конец давлению регулятора. Давление дроссельной заслонки противодействует давлению регулятора и пытается удерживать передачи в состоянии пониженной передачи.

Давление дроссельной заслонки, противодействуя давлению регулятора, вызывает переключение передач (как повышение, так и понижение) с разными скоростями. Например, при небольшом открытии дроссельной заслонки, когда давление дроссельной заслонки низкое, переключение на более высокую передачу произойдет раньше; при более широком открытии дроссельной заслонки переключение на более высокую передачу будет отложено.

Давление дроссельной заслонки также направляется на первичный регулирующий клапан. это используется для увеличения линейного давления для более широких дроссельных заслонок. Более высокое давление в линии предотвращает проскальзывание ленты и муфты в условиях высокого крутящего момента.

Вернуться к началу

Датчик положения дроссельной заслонки

Этот блок обычно устанавливается на корпусе дроссельной заслонки и приводится в действие валом дроссельной заслонки.

Он контролирует состояние холостого хода и полной нагрузки и передает электронный сигнал на электронный блок управления (ЭБУ) в зависимости от того, в каком положении он находится.

Он имеет один набор контактов для положения холостого хода и дополнительный набор для полной нагрузки. Этот блок играет важную роль в управлении автоматической коробкой передач, использующей электронное управление.

Датчик является одним из основных входов трансмиссии для переключения передачи.

Вернуться к началу

Гидротрансформатор

В автоматических коробках передач гидротрансформатор заменяет сцепление на автомобилях со стандартным переключением передач. Он нужен для того, чтобы двигатель продолжал работать, когда автомобиль останавливается.

Принцип работы гидротрансформатора аналогичен тому, как если бы вентилятор был подключен к стене, и выдувал воздух в другой вентилятор, который отключен от сети.Если вы возьмете лопасть отключенного вентилятора, вы сможете удержать его от вращения, но как только вы отпустите, он начнет ускоряться, пока не приблизится к скорости включенного вентилятора. Отличие гидротрансформатора в том, что вместо воздуха в нем используется масло или трансмиссионная жидкость, если быть более точным.

Гидротрансформатор - это большое устройство в форме пончика (диаметром от 10 до 15 дюймов), которое устанавливается между двигателем и трансмиссией. Он состоит из трех внутренних элементов, которые работают вместе для передачи мощности на трансмиссию.

Три элемента гидротрансформатора - это насос, турбина и статор.

Насос установлен непосредственно на корпусе гидротрансформатора, который, в свою очередь, прикручен болтами непосредственно к коленчатому валу двигателя и вращается с частотой вращения двигателя. Турбина находится внутри корпуса и соединена непосредственно с входным валом трансмиссии, обеспечивающей движение транспортного средства. Статор установлен на односторонней муфте, так что он может свободно вращаться в одном направлении, но не в другом. В каждом из трех элементов установлены ребра, которые точно направляют поток масла через преобразователь.

При работающем двигателе трансмиссионная жидкость втягивается в насосную секцию и выталкивается наружу под действием центробежной силы, пока не достигнет секции турбины, которая начинает ее вращать. Жидкость продолжает круговое движение назад к центру турбины, где она входит в статор.

Если турбина движется значительно медленнее, чем насос, жидкость будет контактировать с передней частью ребер статора, которые толкают статор в одностороннюю муфту и предотвращают его вращение.Когда статор остановлен, жидкость направляется ребрами статора для повторного входа в насос под «вспомогательным» углом, обеспечивая увеличение крутящего момента.

По мере того, как скорость турбины догоняет скорость насоса, жидкость начинает сталкиваться с лопатками статора на задней стороне, заставляя статор поворачиваться в том же направлении, что и насос и турбина. По мере увеличения скорости все три элемента начинают вращаться примерно с одинаковой скоростью.

Вернуться к началу

Корпус гидротрансформатора

Корпус гидротрансформатора крепится болтами к задней части двигателя и закрывает преобразователь крутящего момента.Он может быть изготовлен из алюминия, магния или чугуна. Болты крепления АКПП к задней части корпуса гидротрансформатора.

Вернуться к началу

Трансмиссионная жидкость

Трансмиссионная жидкость служит для различных целей, включая: управление переключением передач, общую смазку и охлаждение трансмиссии. В отличие от двигателя, который использует масло в основном для смазки, каждый аспект функций трансмиссии зависит от постоянной подачи жидкости под давлением.Даже несколько минут работы при отсутствии давления могут быть вредными или даже фатальными для коробки передач.

Чтобы поддерживать нормальную рабочую температуру трансмиссии, часть жидкости направляется по одной из двух стальных трубок в масляный радиатор автоматической коробки передач, который погружен в антифриз в радиаторе. Жидкость, проходящая через этот охладитель, охлаждается, а затем возвращается в трансмиссию через другую стальную трубку.

Типичная трансмиссия имеет в среднем десять литров жидкости между трансмиссией, преобразователем крутящего момента и охлаждающим баком.Фактически, большинство компонентов трансмиссии постоянно находятся в жидкости, включая пакеты и ленты сцепления. Поверхности трения этих деталей предназначены для правильной работы только в том случае, если они погружены в масло.

Вернуться к началу

Вакуумный модулятор

Вакуумный модулятор контролирует вакуум в двигателе с помощью резинового вакуумного шланга, который подсоединен к двигателю.

Вакуум двигателя очень точно реагирует на нагрузку двигателя с высоким вакуумом, который создается, когда двигатель находится под небольшой нагрузкой, и снижается до нуля, когда двигатель находится под большой нагрузкой.

Модулятор прикреплен к внешней стороне картера коробки передач и имеет вал, который проходит через картер и прикрепляется к дроссельной заслонке в корпусе клапана.

Когда двигатель работает с небольшой нагрузкой или без нагрузки, высокий вакуум действует на модулятор, который перемещает дроссельную заслонку в одном направлении, позволяя трансмиссии переключаться раньше и мягко. По мере увеличения нагрузки на двигатель разрежение уменьшается, что приводит к перемещению клапана в другом направлении, заставляя трансмиссию переключаться позже и более жестко.

Вернуться к началу

Корпус клапана

Корпус клапана является центром управления автоматической трансмиссии.

Он содержит лабиринт каналов и проходов, которые направляют гидравлическую жидкость к многочисленным клапанам, которые затем активируют соответствующий пакет сцепления или сервопривод ленты для плавного переключения на соответствующую передачу для каждой дорожной ситуации.

Каждый из множества клапанов в корпусе клапана имеет определенное назначение и назван в честь этой функции.Например, клапан переключения передач 2-3 активирует переключение с повышающей передачи со 2-й передачи на 3-ю или клапан синхронизации переключения 3-2, который определяет, когда должно произойти переключение на более низкую передачу.

Самый важный клапан, которым вы можете управлять напрямую, - это ручной клапан. Ручной клапан напрямую соединен с рукояткой переключения передач и закрывает и открывает различные каналы в зависимости от того, в каком положении находится переключатель передач.

Когда вы, например, переводите переключение передач в режим Drive, ручной клапан направляет жидкость к сцеплению. пакет (ы), который активирует 1-ю передачу.он также настраивается на мониторинг скорости автомобиля и положения дроссельной заслонки, чтобы определить оптимальное время и силу для 1–2 переключения.

В трансмиссиях с компьютерным управлением у вас также будут электрические соленоиды, которые установлены в корпусе клапана для направления жидкости в соответствующие пакеты или ленты сцепления под управлением компьютера для более точного управления точками переключения передач.

Вернуться к началу

Датчик скорости автомобиля

Некоторые трансмиссии имеют датчик скорости автомобиля на задней стороне спидометра, а не на коробке передач.

Датчик состоит из геркона и вращающегося постоянного магнита. Вращение магнита приводит в действие красный переключатель, который генерирует импульсы, связанные со скоростью движения.

Авторемонт в Silver Spring - Murray's Auto Clinics

Вы когда-нибудь заглядывали в автоматическую коробку передач? В автоматической коробке передач вы найдете десятки деталей, которые работают вместе, чтобы передавать мощность от двигателя на колеса. Прежде чем посетить нашу автомастерскую для обслуживания или ремонта трансмиссии, вам может быть интересно прочитать эту статью, в которой представлен обзор компонентов внутри автоматической трансмиссии.

Шестерни

Автоматические трансмиссии имеют планетарные передачи, которые состоят из солнечной шестерни, планетарной шестерни и коронной шестерни. Эти шестерни движутся и взаимодействуют друг с другом, что позволяет автомобилю развивать различные скорости движения вперед и назад.

Сцепление

Пакет сцепления в автоматической коробке передач состоит из нескольких дисков внутри барабана. Чтобы облегчить переключение передач в автоматической коробке передач, поршень внутри барабана сжимает пакет сцепления вместе с помощью давления масла, которое блокирует компоненты пакета сцепления вместе.

Ленты

По существу стальные ленты с фрикционным материалом, ленты автоматической коробки передач сжимаются под давлением. Когда это происходит, ленты могут затягиваться вокруг барабана сцепления и препятствовать его вращению.

Преобразователь крутящего момента

Расположенный между двигателем и шестернями, преобразователь крутящего момента предотвращает остановку автомобиля на холостом ходу, удерживая трансмиссию отключенной от двигателя.Когда вы нажимаете на педаль газа, в преобразователь крутящего момента поступает больше жидкости, что позволяет передавать больше мощности от двигателя к коробке передач.

Корпус клапана

Известный как мозг трансмиссии и расположенный рядом с нижней частью узла, корпус клапана заполнен гидравлической жидкостью, которая движется к клапанам, которые входят в зацепление с муфтой или лентой для переключения передач.

Если вы считаете, что ваша автоматическая трансмиссия нуждается в обслуживании или ремонте, обращайтесь в автомобильную клинику Мюррея в Силвер-Спрингс, штат Мэриленд.У нас есть опыт работы с трансмиссиями, тормозами, двигателями и всеми другими важными частями вашего автомобиля. Посетите наш веб-сайт, чтобы узнать больше о предлагаемых нами услугах по ремонту и техническому обслуживанию автомобилей, и позвоните нам по телефону (240) 450-2712 для получения дополнительной информации.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
