Из чего изготавливают кузов автомобиля. Какие материалы используются при производстве

Добрый день, сегодня мы расскажем о том, из чего изготавливают автомобильный кузов, какие материалы применяют при производстве, а также при помощи, каких технологий осуществляется этот важный процесс. Кроме того, узнаем, какие существуют основные разновидности металлов, пластика и прочих материалов, которые зачастую используются при производстве элементов кузова транспортного средства, а также рассмотрим, какими преимуществами с недостатками обладает то или иное сырье в отдельности каждого вида. В заключении мы поговорим о том, какой материал на сегодняшний день является самым востребованным у автопроизводителей, а также от чего зависит качество и долговечность готового кузова машины.




 КАК СОБИРАЮТ АВТОМОБИЛИ LEXUS И TOYOTA





 ЧТО ТАКОЕ КРУПНОУЗЛОВАЯ СБОРКА АВТОМОБИЛЕЙ

Кузов любого автомобиля играет роль несущей конструкцией, в котором использовано при производстве огромное многообразие различных материалов и комплектующих. Чтобы кузов машины отслужил свой срок службы надежно, а также качественно, необходимо понимать, как за ним правильно следить и эксплуатировать. Чтобы это понимать, нужно знать из чего изготовлена несущая конструкция транспортного средства, а также какая технология сварки и производства применялась. Благодаря этой информации, мы сможем без труда определить преимущества и недостатки того или иного типа кузова

Справочно заметим, что для изготовления кузова нужны сотни отдельно взятых запасных частей, компонентов и деталей, которые затем необходимо очень точно, а также грамотно соединить в единую конструкцию, которая будет объединять в себе все элементы транспортного средства. Чтобы изготовить прочный, при этом безопасный, легкий и по приемлемой стоимости кузов современного автомобиля, нужно постоянно искать различные компромиссы, а также новые технологии с материалами.

1. Изготовление кузова автомобиля из стали. Преимущества и недостатки

Большинство кузовов автомобиля, а точнее его детали изготавливается из разных сортов стали, алюминиевых сплавов и даже пластмассы с добавлением стекловолокна. Но основным

материалом на сегодняшний день все же выступает низкоуглеродистая листовая сталь с примерной толщиной в 0,7-2 миллиметра. Благодаря использованию тонкого листа стали, автопроизводителям удалось уменьшить общую массу транспортного средства и при этом увеличить жесткость кузова.



Высокая прочность кузова получается благодаря специальным свойствам и составу стали, а также его способностью к глубокой вытяжке, то есть можно изготавливать детали сложных форм. Кроме того, нельзя забывать, что новые технологии в сварке помогают получать высокотехнологичные соединения. Однако сталь обладает высокой плотностью и слабой коррозионной стойкостью, поэтому такой материал требует специальных дополнительных мероприятий для защиты от коррозии.


В процессе создания кузовов из стали, задача конструкторов заключается в том, чтобы наделить материал прочностью и обеспечить высокий уровень пассивной безопасности. Задача технологов заключается в правильном подборе состава стали, его сочетание с другими сплавами и компонентами, чтобы материал был хорошо штампуем. Задача же металлургов заключается в том, чтобы правильно отлить нужную по составу и качеству сталь. Справочно заметим, что ежегодно разрабатываются десятки новых сортов и марок стали, которые позволяют упростить производство, а также получить заданные специалистами свойства несущей конструкции транспортного средства.

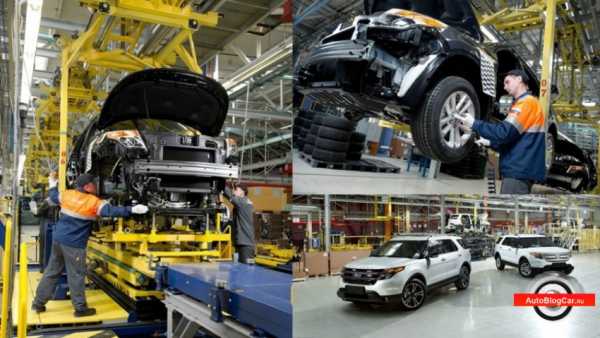

Как правило, изготовление кузова происходит в несколько
стадий производственного процесса
. Первоначально происходит изготовление, а затем прокатка стальных листов, которые обладают разной толщиной. После этого листы подвергают штамповке для создания определенных деталей машино-комплекта. На заключительной стадии готовые отштампованные детали свариваются специальным методом и собираются в единый несущий узел, он же кузов. Справочно заметим, что почти вся сварка на автозаводах производится специальными высокоточными роботами.

Положительные стороны стали при производстве автомобильных кузовов:

 низкая стоимость материала в сравнении с другим сырьем;


— четко отработанная технология изготовления и утилизации материала;


оптимальная ремонтопригодность

готового кузова.



Отрицительные стороны стали при производстве автомобильных кузовов:


высокая масса материала и готового кузова;


— в обязательном порядке рекомендуется антикоррозионная обработка для защиты от коррозии и ржавчины;


потребность в специальной штамповке и большом количестве штампов для скрепления деталей;


 не высокий срок службы готового кузова



Что касается негативных сторон при производстве кузова из стали, то благодаря постоянному совершенствованию технологий изготовления автомобильных деталей, а также процесса штамповки, данный материал становится наиболее
оптимальным
для автопроизводителей. На сегодняшний день, доля высокопрочных сталей в структуре кузова постоянно увеличивается. Сегодня большинство автопроизводителей применяют сверхвысокопрочные сплавы стали нового поколения

К таким видам материала относят такую марку стали, как TWIP, которая содержит большое количество марганца в своем составе, доля вещества может доходить до 25 процентов. Сталь такого типа обладает высокой пластичностью, устойчивостью к частым деформациям, благодаря чему материал можно подвергать относительному удлинению. Удлинение «ТВИП-стали» может происходит на 50-70 процентов, а пределом прочности служит показатель в 1450 МегаПаскаль. Для сравнения, прочность обычной стали составляет не более 250 МегаПаскаль

, а высокопрочной до 600 МегаПаскаль.


2. Изготовление кузова автомобиля из алюминия. Преимущества и недостатки

Что касается автомобильных кузовов из алюминиевых сплавов, то их стали производить совсем недавно, примерно около 15 лет назад, для промышленности это считается маленьким сроком. Как правило, алюминий в автомобилестроении применяют для изготовления отдельных частей кузова, реже всего целиком. В большинстве случаев алюминий используется для производства капотов, крыльев, дверей, крышки багажника, а также прочих элементов и деталей.



Автопроизводителями на сегодняшний день сплавы из алюминия используются в ограниченном количестве. Все это из-за того, что жесткость и прочность алюминиевых сплавов
намного ниже, чем у той же стали. В связи с чем толщину деталей из этого материала производители увеличивают, поэтому значительного снижения массы готового кузова получить почти невозможно. Кроме того, такой параметр, как шумоизоляция у алюминиевых деталей также хуже, чем у элементов из стали, к тому же при производстве требуются более сложные процедуры, чтобы достичь оптимального акустического эффекта и добиться положительных характеристик кузова по этому показателю.

Что касается производственного процесса, на котором изготавливают готовый алюминиевый кузов, то он очень схож с ранее описанной процедурой создания несущей конструкции из стали. На первой стадии, детали из листа алюминия подвергают штамповке, а затем собираются в единый цельный узел
. При сварке применяется аргон, детали соединяются при помощи специальных заклепок или клея. На завершающей стадии, основные участки будущего кузова подвергают точечной сварке, а затем к стальному каркасу, изготовленному из труб разного сечения, прикрепляются кузовные панели и машино-комплекты.

Положительные стороны алюминия при производстве автомобильных кузовов:

— появляется возможность производства кузовных элементов любой формы и сложности;


масса готового алюминиевого кузова значительно легче стального, при равной прочности;


— материал легко подвергается обработке, процесс утилизации прост;


— высокая устойчивость к коррозии и ржавчине;


низкая стоимость технологических процессов при производстве.



Отрицительные стороны алюминия при производстве автомобильных кузовов:

— высокая сложность ремонта деталей;


— при производстве используются дорогостоящие крепежи для соединения панелей;


— необходимость наличия специального высокоточного оборудования;


— намного дороже стали, в связи с высокими энергозатратами.



Алюминий обладает средней пластичностью и устойчивостью к разного рода деформациям. Такой материал не рекомендуется подвергать удлинению, в связи с тонкой номинальной толщиной. Пределом прочности алюминия служит показатель в 180-210 МегаПаскаль. Для сравнения, прочность стандартной стали составляет около 240-250 МегаПаскаль, а высокопрочной в районе 500-600 МегаПаскаль.

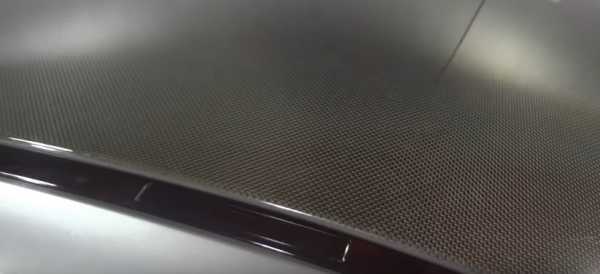

3. Изготовление кузова автомобиля из стеклопластика и пластмассы. Преимущества и недостатки

Что касается производства кузова из стеклопластика, то имеется в виду такой материал, как волокнистый наполнитель, который специально пропитывается полимерными смолами. Как правило, материал такого вида используется для облегчения общей массы готового кузова. Самыми известными наполнителями, он же стеклопластик являются стеклоткань, кевлар и карбон.



Справочно заметим, что примерно 85 процентов пластмасс, которые применяются в автомобилестроении, приходятся на 5 основных видов материалов, такие как полиуретаны, поливинилхлориды, ABS-пластик, полипропилены и стеклопластики. Около 15 оставшихся процентов приходится на полиэтилены, полиакрилаты, полиамиды, поликрбонаты и прочие материалы.


Кроме того, из разных видов стеклопластика производят наружные панели кузовов, что в свою очередь обеспечивает значительное снижение массы готового транспортного средства. Например из полиуретана изготавливают подушки и спинки сидений, накладки противоударного типа и прочие компоненты. Буквально, как пару лет назад из стеклопластика начали в массовом порядке производить такие элементы кузова, как капоты, крылья, двери и крышки багажников.

Положительные стороны стеклопластика при производстве автомобильных кузовов:

— имея высокую прочность, деталь имеет небольшой вес;

внешняя поверхность элементов обладает оптимальными декоративными параметрами;

простота изготовления элементов, которые имеют сложную форму;

— имеется возможность производства деталей крупных размеров.



Отрицательные стороны стеклопластика при производстве автомобильных кузовов:

— сравнительно высокая цена на наполнители;

высокие требования к точности форм, разметке и готовой детали;

производство деталей осуществляется продолжительное время;

— высокая сложность в ремонте при повреждении деталей.



Справочно заметим, что довольно часто такие материалы, как поливинилхлориды используются для производства фасонных деталей, например рукояток, панелей приборов и прочие элементы. Зачастую поливинилхлориды применяют совместно с обивочными материалами, на примере разных тканей. Что касается полипропилена, то из него часто изготавливают корпуса фар, рулевые колонки, воздуховоды и прочие элементы. ABS-пластик используют для облицовки деталей, как интерьера, так и экстерьера автомобиля.



Видео обзор: «Из чего изготавливают кузов автомобиля. Какие материалы используются при производстве»


В заключении отметим, что автомобильная промышленность сегодня не стоит месте и старается развиваться лицом к покупателю, который хочет динамичную, экономичную, надежную, безопасную и при этом недорогую машину. Все это ведет автомобилестроение к тому, что в производстве транспортных средств применяются новые технологии и материалы, которые отвечают современным требованиям, а также стандартам.


БЛАГОДАРИМ ВАС ЗА ВНИМАНИЕ. ПОДПИСЫВАЙТЕСЬ НА НАШИ НОВОСТИ. ДЕЛИТЕСЬ С ДРУЗЬЯМИ.

autoblogcar.ru

Конструкция несущего кузова автомобиля

При­вет­ствую Вас на бло­ге Kuzov.info!

В этой ста­тье пого­во­рим о несу­щем кузо­ве авто­мо­би­ля, о исто­рии появ­ле­ния, его харак­те­ри­сти­ках и устрой­стве.

Несу­щий кузов при­шёл на сме­ну рам­ной кон­струк­ции авто­мо­би­ля. Гру­бо гово­ря, он объ­еди­ня­ет раму и кузов в одно целое и име­ет допол­ни­тель­ные уси­ле­ния в необ­хо­ди­мых местах. Раму заме­ща­ют про­доль­ные (лон­же­ро­ны) и попе­реч­ные сило­вые эле­мен­ты.

Неко­то­рые авто­мо­би­ли, такие как гру­зо­ви­ки и неко­то­рые вне­до­рож­ни­ки, по-преж­не­му име­ют рам­ную кон­струк­цию.

Несу­щий кузов име­ет похо­жий прин­цип и дизайн, кото­рый года­ми исполь­зо­вал­ся в авиа­стро­е­нии ещё до появ­ле­ния его в авто­мо­би­лях.

История появления несущей конструкции кузова

Пер­вая попыт­ка созда­ния несу­ще­го кузо­ва была пред­при­ня­та в 1922 году. Был создан авто­мо­биль Lancia Lambda. Он был без кры­ши и по кон­струк­ции боль­ше напо­ми­нал раму с встро­ен­ны­ми боко­вы­ми эле­мен­та­ми. Клю­че­вую роль в раз­ви­тии несу­ще­го кузо­ва съи­гра­ла аме­ри­кан­ская ком­па­ния Budd Company, кото­рая снаб­ди­ла обо­ру­до­ва­ни­ем для прес­сов­ки листо­вой ста­ли авто­про­из­во­ди­те­лей  Dodge, Ford, Buick и Citroën. В 1930-ом году инже­нер из Австрии  Joseph Ledwinka сов­мест­но с ком­па­ни­ей Budd создал про­то­тип несу­ще­го кузо­ва, кото­рый сра­зу запа­тен­то­вал.

Несу­щий кузов авто­мо­би­ля Citroen Traction Avant

Ком­па­ния Citroen выпу­сти­ла пер­вый авто­мо­биль с несу­щим кузо­вом Citroen Traction Avant. Этот авто­мо­биль имел пол­но­цен­ный несу­щий кузов со все­ми сило­вы­ми эле­мен­та­ми, кото­рые при­ме­ня­ют­ся на совре­мен­ных авто­мо­би­лях. Как и при изго­тов­ле­нии совре­мен­ных несу­щих кузо­вов, для соеди­не­ния эле­мен­тов кузо­ва была при­ме­не­на кон­такт­ная свар­ка. Мас­со­вая про­дук­ция его была нача­та в 1934 году. В даль­ней­шем, такая кон­струк­ция кузо­ва посте­пен­но ста­ла заме­щать тра­ди­ци­он­ную рам­ную кон­струк­цию.

Характеристики несущего кузова

Кон­струк­ция кузо­ва сде­ла­на из ком­би­на­ции прес­со­ван­ных листо­вых пане­лей раз­ных форм, соеди­нён­ных в еди­ную кон­струк­цию при помо­щи точеч­ной кон­такт­ной свар­ки. Кузов полу­ча­ет­ся отно­си­тель­но лёг­ким и очень проч­ным.

Такой тип кон­струк­ции часто срав­ни­ва­ют со скор­лу­пой яйца. Если пытать­ся раз­да­вить яйцо, при­ла­гая уси­лие про­доль­но, с про­ти­во­по­лож­ных кон­цов, то это будет сде­лать не про­сто. Так полу­ча­ет­ся из-за того, что вся сила не кон­цен­три­ру­ет­ся в одном месте, а рас­се­и­ва­ет­ся по всей скор­лу­пе. Подоб­ным обра­зом функ­ци­о­ни­ру­ет несу­щий кузов. В рам­ных авто­мо­би­лях, кото­рые были до появ­ле­ния несу­щих кузо­вов, рама при­ни­ма­ла на себя все нагруз­ки, а кузов обес­пе­чи­вал толь­ко функ­ци­о­наль­ные нуж­ды. В несу­щем же кузо­ве сило­вые эле­мен­ты явля­ют­ся частью кузо­ва, кото­рый, в свою оче­редь, состо­ит из мно­же­ства пане­лей, при­ва­рен­ных друг к дру­гу и обра­зу­ю­щих еди­ную кон­струк­цию. Даже вкле­ен­ные стёк­ла авто­мо­би­ля (лобо­вое и зад­нее) вли­я­ют на общую жёст­кость. Таким обра­зом, нагруз­ка рас­пре­де­ля­ет­ся по все­му кузо­ву.

Бла­го­да­ря отсут­ствию рамы, авто­про­из­во­ди­те­ли полу­чи­ли воз­мож­ность делать авто­мо­би­ли более ком­пакт­ным и лёг­ки­ми, а так­же появи­лась боль­шая сво­бо­да в дизайне.

Недо­стат­ка­ми несу­ще­го кузо­ва мож­но счи­тать шум и виб­ра­цию, кото­рая боль­ше пере­да­ёт­ся на кузов, чем на рам­ном авто­мо­би­ле. В совре­мен­ных авто­мо­би­лях эта про­бле­ма реша­ет­ся бла­го­да­ря при­ме­не­нию шумо-виб­ро изо­ли­ру­ю­щих мате­ри­а­лов.

В несу­щих кузо­вах исполь­зу­ет­ся доста­точ­но тон­кий листо­вой металл, проч­ность кото­ро­го уве­ли­че­на бла­го­да­ря штам­по­ва­нию. Сило­вые эле­мен­ты сде­ла­ны из высо­ко­проч­ной ста­ли. В таких типах кузо­вов ржав­чи­на может вли­ять на струк­тур­ную жёст­кость кузо­ва и на без­опас­ность. Поэто­му анти­кор­ро­зи­он­ная защи­та, в осо­бен­но­сти струк­тур­ных эле­мен­тов, очень важ­на.

Несу­щий кузов даёт пре­иму­ще­ство более низ­ко­го цен­тра тяже­сти авто­мо­би­ля, уве­ли­чи­ва­ет­ся эко­но­мия и рей­тинг без­опас­но­сти. Бла­го­да­ря более низ­ко­му цен­тру тяже­сти улуч­ша­ет­ся устой­чи­вость и управ­ля­е­мость и умень­ша­ет­ся веро­ят­ность пере­во­ро­та авто­мо­би­ля.

Неод­но­крат­но про­во­ди­лись краш-тесты с авто­мо­би­ля­ми, име­ю­щи­ми рам­ную кон­струк­цию и авто­мо­би­ля­ми с несу­щим кузо­вом. Авто­мо­би­ли с несу­щим кузо­вом пока­зы­ва­ют луч­шую без­опас­ность при фрон­таль­ном столк­но­ве­нии и при пере­во­ро­те, но немно­го худ­шую без­опас­ность при боко­вых столк­но­ве­ни­ях.

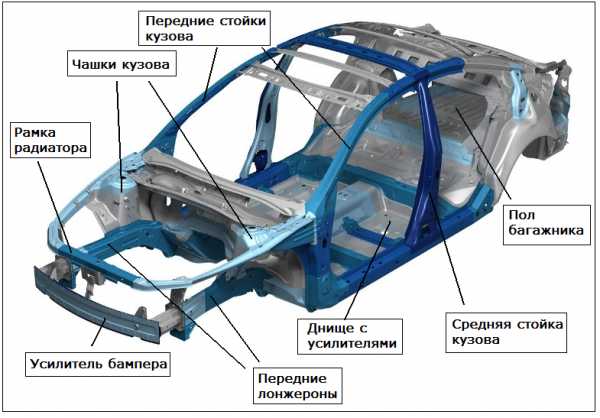

Рас­смот­рим кон­струк­цию несу­ще­го кузо­ва, раз­де­лив её на три части: перед­нюю, цен­траль­ную и зад­нюю.

Конструкция передней части кузова

  • Глав­ны­ми сило­вы­ми эле­мен­та­ми перед­ней части несу­ще­го кузо­ва явля­ют­ся лон­же­ро­ны. Это про­доль­ные полые эле­мен­ты, кре­пя­щи­е­ся бли­же к низу перед­ней части кузо­ва. Они явля­ют­ся самы­ми проч­ны­ми эле­мен­та­ми несу­ще­го кузо­ва авто­мо­би­ля. Они изго­тав­ли­ва­ют­ся из высо­ко­проч­ной ста­ли. Лон­же­ро­ны кре­пят­ся частич­но к щиту мотор­но­го отсе­ка и частич­но к низу перед­них брыз­го­ви­ков кузо­ва. Лон­же­ро­ны име­ют зоны запла­ни­ро­ван­но­го смя­тия при ава­ри­ях, что­бы гасить энер­гию при фрон­таль­ном уда­ре.
  • Фар­ту­ки (брыз­го­ви­ки) перед­них кры­льев явля­ют­ся внут­рен­ни­ми пане­ля­ми, кото­рые рас­по­ла­га­ют­ся вокруг коле­са и защи­ща­ют от гря­зи. Они частич­но при­ва­ре­ны к лон­же­ро­нам. Брыз­го­ви­ки так­же добав­ля­ют струк­тур­ной жёст­ко­сти кузо­ву.
  • Верх­нее уси­ле­ние брыз­го­ви­ка явля­ет­ся струк­тур­ным эле­мен­том перед­ней части кузо­ва. На него при­кру­чи­ва­ют­ся перед­ние кры­лья.
  • Чаш­ки кузо­ва – это уси­лен­ные эле­мен­ты кузо­ва, кото­рые удер­жи­ва­ют верх­нюю часть сто­ек под­вес­ки. Они сфор­ми­ро­ва­ны как часть брыз­го­ви­ков кузо­ва.
  • Рам­ка ради­а­то­ра (под­держ­ка ради­а­то­ра, под­ка­пот­ная рам­ка) – это струк­тур­ный эле­мент, рас­по­ло­жен­ный в перед­ней части кузо­ва и удер­жи­ва­ет ради­а­тор систе­мы охла­жде­ния, замок капо­та и дру­гие смеж­ные эле­мен­ты авто­мо­би­ля. Рам­ка ради­а­то­ра кре­пит­ся к лон­же­ро­нам и брыз­го­ви­кам. Она при­да­ёт жёст­кость перед­ней части кузо­ва, как попе­реч­ный струк­тур­ный эле­мент.
  • Щит мотор­но­го отсе­ка (или перед­няя пере­го­род­ка) – это панель, деля­щая перед­нюю сек­цию кузо­ва и цен­траль­ную сек­цию сало­на. Щит мотор­но­го отсе­ка помо­га­ет защи­тить води­те­ля и пас­са­жи­ров при воз­ник­но­ве­нии пожа­ра в мотор­ном отсе­ки. За щитом идёт сило­вая кон­струк­ция, защи­ща­ю­щая води­те­ля и пас­са­жи­ров в момент ава­рии.
  • Перед­ние кры­лья рас­по­ла­га­ют­ся рядом с перед­ни­ми дверь­ми и дохо­дят до перед­не­го бам­пе­ра. Они закры­ва­ют перед­нюю под­вес­ку, и брыз­го­ви­ки перед­ней части кузо­ва. На совре­мен­ных маши­нах кры­лья, обыч­но, при­кру­чи­ва­ют­ся к кузо­ву бол­та­ми.
  • Уси­ли­тель бам­пе­ра при­кру­чи­ва­ет­ся к перед­ней части лон­же­ро­нов и пред­на­зна­чен для гаше­ния уда­ра при ава­рии.

Центральная часть несущего кузова

  • Дни­ще явля­ет­ся глав­ной струк­тур­ной сек­ци­ей ниж­ней части сало­на кузо­ва. Часто, дни­ще штам­пу­ет­ся как одна боль­шая цель­ная панель. С ниж­ней сто­ро­ны дни­ща кузо­ва про­хо­дят про­доль­ные и попе­реч­ные сило­вые эле­мен­ты. Места креп­ле­ния сиде­ний уси­ле­ны и так­же при­да­ют жёст­кость дни­щу.
Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при ава­рии.
  • Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при пере­во­ро­те.
  • Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стек­ла.
  • Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти кор­ро­зии.
  • Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для дни­ща.
  • Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стек­лом.
  • Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седа­нах).
  • Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшив­ку.

  • Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но кор­ро­зии.

Задняя часть кузова

  • Зад­ние лон­же­ро­ны явля­ют­ся сило­вы­ми про­доль­ны­ми эле­мен­та­ми зад­ней части кузо­ва. Они изго­тав­ли­ва­ют­ся из высо­ко­проч­ной ста­ли. Они удер­жи­ва­ют пол багаж­ни­ка и при­ни­ма­ют на себя всю нагруз­ку при пере­воз­ке бага­жа.
Панель пола багаж­ни­ка с поло­стью для запас­но­го коле­са
  • Пол багаж­ни­ка пред­став­ля­ет собой штам­по­ван­ный лист, кото­рые часто име­ет вогну­тую фор­му и обра­зу­ет место под запас­ное коле­со. Пол при­ва­рен к зад­ним лон­же­ро­нам, зад­ним брыз­го­ви­кам (или аркам) и зад­ней пане­ли кузо­ва.
  • Зад­ние кры­лья пред­став­ля­ют собой несъём­ные пане­ли, при­ва­рен­ные к кузо­ву и явля­ют­ся частью струк­ту­ры зад­ней части кузо­ва.
  • Зад­ние чаш­ки кузо­ва удер­жи­ва­ют верх­нюю часть зад­них сто­ек.
  • Зад­ние арки кузо­ва кре­пят­ся к зад­ним кры­льям.

 Зоны запланированного сжатия (смятия)

Это зоны кузо­ва, проч­ность кото­рых спе­ци­аль­но ослаб­ле­на при изго­тов­ле­нии авто­мо­би­ля. Это сде­ла­но, что­бы, сжи­ма­ясь в этих местах, эле­мен­ты кузо­ва гаси­ли энер­гию уда­ра. Зоны запла­ни­ро­ван­но­го смя­тия обес­пе­чи­ва­ют опре­де­лён­ный кон­троль вто­ро­сте­пен­ных повре­жде­ний и уве­ли­чи­ва­ют без­опас­ность води­те­ля и пас­са­жи­ров. Эле­мен­ты кузо­ва с таки­ми ослаб­лен­ны­ми зона­ми сми­на­ют­ся более пред­ска­зу­е­мо, чем без них. Перед­ние и зад­ние лон­же­ро­ны име­ют зоны запла­ни­ро­ван­но­го сжа­тия, в кото­рых они сги­на­ют­ся при ава­рии, гася энер­гию уда­ра. Капот, так­же, име­ет такие зоны.

Несу­щий кузов так спро­ек­ти­ро­ван, что перед­няя и зад­няя часть сми­на­ет­ся отно­си­тель­но лег­ко, в то вре­мя как сред­няя часть, где нахо­дит­ся води­тель с пас­са­жи­ра­ми, оста­ёт­ся целым.

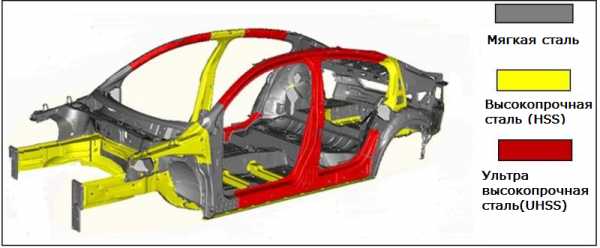

Типы стали в конструкции несущего кузова

Сталь по-преж­не­му самый часто исполь­зу­е­мый мате­ри­ал при изго­тов­ле­нии раз­лич­ных видов транс­пор­та. При изго­тов­ле­нии сило­вых эле­мен­тов несу­ще­го кузо­ва при­ме­ня­ет­ся высо­ко­проч­ная сталь, высо­ко­проч­ная низ­ко­ле­ги­ро­ван­ная сталь и сверх­проч­ная сталь. Пре­дел проч­но­сти такой ста­ли в 2–4 раза боль­ше обыч­ной, низ­ко­уг­ле­ро­ди­стой ста­ли. Штам­по­ва­ние ещё боль­ше уси­ли­ва­ет проч­ность пане­лей. При­ме­не­ние высо­ко­проч­ной ста­ли, поз­во­ли­ло авто­про­из­во­ди­те­лям умень­шить тол­щи­ну листо­во­го метал­ла при изго­тов­ле­нии струк­тур­ных эле­мен­тов без ухуд­ше­ния проч­но­сти кузо­ва.

На неко­то­рых совре­мен­ных авто­мо­би­лях струк­тур­ные эле­мен­ты кузо­ва могут быть сде­ла­ны, из ком­би­на­ции раз­ных типов ста­ли. Лазе­ром сва­ри­ва­ет­ся сталь раз­ной тол­щи­ны и проч­но­сти. Полу­ча­ет­ся одна цель­ная панель.

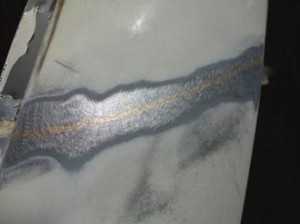

Пенный наполнитель внутри закрытых конструкций несущего кузова

Рас­по­ло­же­ние пен­но­го напол­ни­те­ля внут­ри закры­тых кон­струк­ций кузо­ва может варьи­ро­вать­ся у раз­ных авто­мо­би­лей. Пена может рас­по­ла­гать­ся в поро­гах, стой­ках кузо­ва, лон­же­ро­нах. Пен­ный напол­ни­тель исполь­зу­ет­ся для умень­ше­ния шума, виб­ра­ции и уве­ли­че­ния проч­но­сти кузо­ва.

Неже­ла­тель­но сва­ри­вать пане­ли рядом с местом, где рас­по­ло­жен пен­ный напол­ни­тель. Если есть такая необ­хо­ди­мость, то напол­ни­тель нуж­но сна­ча­ла уда­лить, а потом вос­ста­но­вить по завер­ше­нию ремон­та.

Пен­ный напол­ни­тель не пла­вит­ся и не горит, если резать «бол­гар­кой» часть кузо­ва рядом с ним.

Для заме­ны спе­ци­аль­но­го пен­но­го напол­ни­те­ля не реко­мен­ду­ет­ся исполь­зо­вать стро­и­тель­ную пену.

Ремонт несущего кузова

Авто­мо­биль с несу­щим кузо­вом, в отли­чие от рам­ной кон­струк­ции, тре­бу­ет дру­гой под­ход к ремон­ту.

Так как кузов пред­став­ля­ет собой вза­и­мо­свя­зан­ную кон­струк­цию, то, часто, допол­ни­тель­но к основ­но­му, он  полу­ча­ет вто­ро­сте­пен­ные повре­жде­ния. Это нуж­но все­гда учи­ты­вать при осмот­ре перед ремон­том.

Поде­лить­ся “Кон­струк­ция несу­ще­го кузо­ва авто­мо­би­ля”

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Конструкция кузова легкового автомобиля.


Конструкция кузова легкового автомобиля




Особенности конструкции и устройства кузовов легковых автомобилей рассмотрим на примере кузова автомобиля ВАЗ-2110.

Устройство кузова автомобиля ВАЗ-2110

Кузов легкового автомобиля ВАЗ-2110 — трехобъмный, цельнометаллический сварной четырехдверный седан (рис. 1).

Основными элементами каркаса кузова являются передок, пол, боковины, крыша 15 со стойками ветрового окна, панель задка и силовые элементы (лонжероны, поперечины, стойки). Панель 15 крыши закрепляется на боковинах, а усилители 13 обеспечивают ей необходимую жесткость. На каркас навешиваются крылья, капот 7, крышка багажника 17, передние и задние двери 8,12,22 и 27.
Двери, капот и крышка багажника устанавливаются на кузов шарнирно на петлях.

Все детали, кроме навесных, соединяются в единое целое контактной точечной сваркой, а сильнонагруженные детали привариваются дополнительно электродуговой сваркой. Пол кузова включает в себя три основные детали: передний пол 29, средний пол 24 и задний пол (на рисунке не показан). Задний пол имеет цельнометаллическую нишу 25 для запасного колеса, устанавливаемого в багажнике. Наружные панели боковины выполняются цельными деталями с центральными, передними и задними стойками.

Моторный отсек отделен от пассажирского салона щитком 5 передка, а в передней части он ограничен панелью 35, на которую устанавливается рамка 2 радиатора с ее верхней поперечиной 3.
Багажный отсек отделен от салона перегородкой и образован арками задних колес, задним полом и панелью.
Спереди и сзади установлены энергопоглощающие бамперы 35 и 20, которые при столкновении деформируются и даже разрушаются, но при этом гасят энергию удара и пассажирский салон предохраняется от деформации. С этой же целью отдельные части кузова имеют различную жесткость и, следовательно, различную сопротивляемость ударам при дорожно-транспортных происшествиях. Некоторые детали кузова для усиления их жесткости имеют выштампованные ребра (например, пол 24) или делаются с коробчатым профилем (пороги, боковины, центральные стойки 26).

Для установки пружин подвески в кузове спереди и сзади выполняются опоры 31 и 16. Для улучшения антикоррозионных свойств часть кузовных панелей оцинкована. Цинковое покрытие нанесено с внутренней стороны на переднюю и среднюю панели пола, боковину кузова, усилитель ветровой стойки, внешние панели крышки багажника и дверей, передние и задние крылья и ряд других деталей.
Арки задних колес оцинкованы снаружи. Стыки панелей и сварные швы герметизированы мастикой.
После сварки панелей кузов фосфатируют, наносят грунт и окрашивают. Скрытые полости кузова обрабатывают консервантом.

Все стекла гнутые полированные безопасного типа. Ветровое стекло трехслойное, стекла дверей и заднее стекло – закаленные. Заднее стекло оборудовано элементом подогрева. Ветровое, заднее и боковые стекла вклеены в проемы кузова и являются частью его силовой схемы.

Двери с опускными стеклами в своих торцах имеют окна вытяжной вентиляции салона. К наружной панели двери прикреплена внутренняя панель, которая служит для размещения механизмов стеклоподъемника, замка и одновременно усиливает жесткость самой двери.

Стеклоподъемник (рис. 2) – тросовый, с механическим или электрическим приводом. Трос 5 охватывает два ролика 4, установленные на верхнем и нижнем кронштейнах направляющей трубы стеклоподъемника. В корпусе механизма 2 стеклоподъемника трос наматывается на барабан. На ведущем валике располагается пружинный тормоз, препятствующий самопроизвольному опусканию стекла.

Ручка стеклоподъемника крепится на шлицевом конце ведущего валика механизма. Обойма опускного стекла крепится к пластине 6, которая, в свою очередь, закреплена на тросе 5. В вариантном исполнении стеклоподъемник может быть укомплектован электроприводом, который обеспечивается посредством моторедуктора 7.

Замок дверей роторного типа. При закрывании двери на храповик 7 (рис. 3) действует палец фиксатора 16, закрепленного на стойке кузова. Храповик поворачивается, и собачка 6 под действием пружины запирает его на первый или второй зуб, обеспечивая предварительное или полное закрывание двери. Храповик и собачка устанавливаются на осях наружного замка.
Наружный замок вместе с внутренним замком крепятся двумя винтами к заднему торцу двери. Палец 5 привода замка концом входит во внутренний замок. К наружной панели двери крепится подпружиненная наружная ручка 11 и выключатель замка 9, который фиксируется на внутренней стороне панели скобкой 10. Поводок 13 наружной ручки тягой 14 соединен с рычагом 1 наружного привода, а выключатель замка 9 тягой 8 соединен с рычагом 3 выключения замка.

При воздействии на ручку 11 ее поводок 13 давит на тягу 14 и действует на рычаг 1 наружного привода, который, в свою очередь, давит на палец промежуточного рычага 2. Промежуточный рычаг нажимает на палец 5 привода замка. Палец отводит собачку 6 и освобождает храповик 7. Под действием сжатого уплотнителя дверь открывается.

При оттягивании внутренней ручки 22 двери тяга 23 внутреннего привода поворачивает рычаг внутреннего привода, который вторым плечом наживает на промежуточный рычаг 2, через палец 5 освобождает собачку и храповик – дверь открывается.

Для предотвращения доступа в салон снаружи предусматривается выключение замка. При нажатии на кнопку 15 тяга 18 кнопки поворачивает двуплечий рычаг 19, который плечом действует на рычаг 3. Последний отводит промежуточный рычаг 2 в сторону, чем исключает возможность воздействия на палец 5 и собачку, и, следовательно, не дает освободить храповик 7 замка.
Выключение замка может быть осуществлено и выключателем замка. При повороте ключа выключателя его поводок через тягу 8 воздействует непосредственно на рычаг 3 выключения замка.

В вариантном исполнении замок может иметь электроблокировку, которая осуществляется моторедуктором 24, воздействующим на тягу кнопки выключения.



Капот навешивается на петли по заднему краю передка кузова. Увеличенные отверстия в кронштейнах для петель допускают регулировку положения капота в проеме кузова. В передней части передка устанавливается замок, а на капоте – фиксатор и крючок, предупреждающий открывание капота при движении автомобиля. В открытом положении капот удерживается газонаполненными упорами.

Крышка багажника, как и капот, установлена в проеме кузова на петлях. Для увеличения жесткости она имеет внутреннюю панель 19 (см. рис. 1). Для регулировки положения крышки ее петли имеют крепежные отверстия увеличенного диаметра. Крышка фиксируется в закрытом положении с помощью замка, который замыкается на фиксатор панели задка кузова.

Буферы изготавливаются из мелкоячеистого пенополиуретана с добавлением 15% измельченного стекловолокна. Передний буфер устанавливается верхней частью на упоры передка кузова. Крепление осуществляется двумя винтами по концам буфера к кронштейнам кузова. По нижней кромке буфер крепится вместе с брызговиком пятью гайками, которые навертываются на шпильки передка кузова. Задний буфер крепится к панели задка кузова в верхней части двумя болтами и в нижней части двумя гайками.

Сиденья в зависимости от типа и назначения автомобиля могут быть установлены в кузове в один или два ряда. Переднее сиденье обычно двухместное сплошное или раздельное. Для удобства посадки сиденье делают регулируемым в продольном направлении и по наклону спинки.

Заднее сиденье двух- или трехместное, сплошное (диванного типа). Передние и задние сиденья обычно состоят из пружинных металлических каркасов, подушек и спинок, покрытых формовочной губчатой резиной и специальной декоративной обивкой.

Переднее сиденье трехдверного легкового автомобиля марки «ВАЗ» (рис. 4, а) состоит из двух отдельных сидений, оборудованных съемными, регулируемыми по высоте подголовниками 4 с каркасами 5. Каждое сиденье имеет регулировку в продольном направлении и по углу наклона спинки. Сиденье устанавливается на салазках 9 и качающейся стойке 11. Стойка крепится к полу кузова через кронштейны 12 и имеет для торсиона 13, облегчающих перемещение сиденья вперед. При повороте рукоятки 10 сиденье может перемещаться по салазкам.

Основание 1 подушки выполнено штампованным из листовой стали. Каркас 7 спинки – металлический пружинный. Основание и каркас соединены между собой шарнирно, что обеспечивает изменение угла наклона спинки путем вращения рукоятки 8.
Рукоятка 6 служит для управления механизмом опрокидывания спинки сиденья. Подушка 2 и спинка 3 имеющие пенополиуретановую набивку и декоративную обивку, установлены соответственно на основание 1 и каркас 7.

Заднее сиденье (рис. 4, б) трехместное нерегулируемое состоит из подушки 21, спинки 16 и их оснований, которые выполнены из листовой стали. Петли 18 и 22 служат для крепления к полу кузова и складывания сиденья. При складывании подушка откидывается к спинкам передних сидений, а спинка укладывается на место подушки. Спинка в нормальном положении удерживается двумя замками 15, управляемыми рукояткой 14, а подушка фиксируется замком с приводом 20.

Ремни безопасности устанавливаются в салоне автомобиля в качестве средства пассивной безопасности и служат для предохранения водителя и пассажиров в случае столкновения автомобиля с другими транспортными средствами или наезда на неподвижные препятствия. Ремни состоят из лямок и языка, который вставляется в специальный замок. Ремни регулируются по длине в соответствии с комплекцией пассажира или водителя.

***

Кузова автобусов



k-a-t.ru

Из чего состоит автомобиль: схема и описание

Есть водители, которые ездят на своих машинах, но совершенно не знают из чего состоит автомобиль. Может, совсем необязательно знать все тонкости сложной работы механизма, но основные моменты все-таки должны быть известны каждому. Ведь от этого может зависеть жизнь как самого водителя, так и других людей. По своей сути, в упрощенном виде машины состоят из трех частей:

  • двигателя;
  • шасси;
  • кузова.

В статье рассмотрим подробнее, из каких частей состоит автомобиль и как они влияют на работу транспортного средства в целом.

Из чего состоит автомобиль: схема

Устройство автомобиля можно представить следующим образом.

В подавляющем большинстве случаев на машинах установлены двигатели внутреннего сгорания. Так как они не являются идеальными, велись и ведутся разработки по изобретению новых моторов. Так, с недавних пор введены в эксплуатацию автомобили с электрическими двигателями, для зарядки которых достаточно обычной розетки. Большую известность получил электромобиль «Тесла». Однако, о большом распространении таких машин, безусловно, пока говорить очень рано.

Шасси, в свою очередь, состоит из:

  • трансмиссии или силовой передачи;
  • ходовой;
  • механизма управления транспортным средством.

Кузов предназначен для размещения в машине пассажиров и комфортного перемещения. Основными видами кузова на сегодняшний день являются:

  • седан;
  • хэтчбек;
  • кабриолет;
  • универсал;
  • лимузин;
  • и другие.

ДВС: виды

Любому человеку понятно, что неполадки в работе мотора могут стать опасными для здоровья и жизни людей. Поэтому жизненно необходимо знать, из чего состоит двигатель автомобиля.

В переводе с латинского мотор означает «приводящий в движение». В машине под ним понимают устройство, которое предназначено для преобразования одного вида энергии в механическую.

Двигатели внутреннего сгорания бывают нескольких видов:

  • бензиновые;
  • дизельные;
  • газовые.

Больше всего используют бензиновые и дизельные варианты.

В первом случае, как вытекает из названия, топливом служит бензин. После прохода через специальную систему, он попадает во впускной коллектор или карбюратор. Затем распыленная там смесь, содержащая уже и частички воздуха, попадает в цилиндры, сжимается от поршней и поджигается искрой от свечей зажигания.

Бензиновые двигатели бывают карбюраторного и инжекторного типов. Первый уже почти не используется. Инжекторные системы моторов бывают, в свою очередь, механическими (в которых в качестве дозатора применяются механические рычаги, имеющие возможность регулировать получаемую смесь) и электронными (где составление и впрыск топлива полностью осуществляется ЭБУ — электронным блоком управления). Так как инжектор работает более тщательно, его продукты горения менее вредны по сравнению с карбюраторными.

Для дизелей применяется специальное дизельное топливо. Этот мотор не имеет системы зажигания: когда топливная смесь попадает в цилиндры, она взрывается сама из-за высоких показателей температуры и давления, получаемых за счет поршневой группы.

Газовые двигатели работают на сжиженном, генераторном сжатом газе. Такое топливо хранится в баллонах, откуда попадает в редуктор посредством испарителя и теряет при этом давление. Дальнейший процесс схож с инжекторным мотором. Иногда, правда, испаритель не применяется.

Работа мотора

Чтобы лучше понять принцип работы, нужно в деталях разобрать, из чего состоит двигатель автомобиля.

Корпусом является блок цилиндров. Внутри него находятся каналы, охлаждающие и смазывающие мотор.

Поршень — это не что иное, как пустотелый металлический стакан, наверху которого находятся канавки колец.

Поршневые кольца, расположенные внизу, маслосъемные, а наверху — компрессионные. Последние обеспечивают хорошее сжатие и компрессию воздушно-топливной смеси. Их применяют как для достижения герметичности камеры сгорания, так и в качестве уплотнителей для предотвращения попадания туда масла.

Кривошипно-шатунный механизм ответственен за возвратно-поступательную энергию движения поршней на коленчатый вал.

Итак, понимая из чего состоит автомобиль, в частности, его двигатель, разберемся в принципе работы. Топливо сперва попадает в камеру сгорания, перемешивается там с воздухом, свеча зажигания (в бензиновом и газовом вариантах) выдает искру, воспламеняя смесь, или же смесь воспламеняется сама (в дизельном варианте) под действием давления и температуры. Сформированные газы заставляют поршень двинуться вниз, передавая движение коленчатому валу, из-за чего он начинает вращать трансмиссию, где движение передается колесам передней, задней оси или обеим сразу, в зависимости от привода. Немного позже коснемся и того, из чего состоит колесо автомобиля. Но обо всем по порядку.

Трансмиссия

Выше мы выяснили из чего состоит автомобиль, и знаем, что в шасси входит трансмиссия, ходовая и механизм управления.

В трансмиссии выделяются следующие элементы:

  • коробка передач;
  • сцепление;
  • главная и карданная передачи;
  • дифференциал;
  • приводные валы.

Работа частей трансмиссии

Сцепление служит для того чтобы разъединять коробку передач (КП) от двигателя, затем их плавно соединять при переключении передач и при трогании с места.

КП меняет крутящий момент, передаваемый от коленчатого вала к карданному. Блок КП отключает соединение мотора с карданной передачей настолько, насколько это необходимо для движения автомобиля задним ходом.

Главной функцией карданной передачи является передача крутящего момента от КП к главной передаче под разным углом.

Основной функцией главной передачи является передача крутящего момента под углом в девяносто градусов от карданного вала через дифференциал к приводным валам основных колес.

Дифференциал вращает ведущие колеса с различной частотой при поворотах и неровной поверхности.

Ходовая часть

Ходовая часть автомобиля состоит из рамы, передней и задней оси, соединяющимися с рамой через подвеску. В большинстве современных легковых автомобилей рамой служит несущий кузов. Элементы, из чего состоит подвеска автомобиля, следующие:

  • рессоры;
  • пружины цилиндра;
  • амортизаторы;
  • пневматические баллоны.

Механизмы управления

Эти устройства состоят из рулевого управления, которое связано с передними колесами рулевым приводом и тормозами. В большинстве современных авто применяются бортовые компьютеры, сами контролирующие управление в ряде случаев, и даже вносящие нужные изменения.

Здесь же отметим такую важную часть, как то, из чего состоит колесо автомобиля. Без него машина бы просто не состоялась. Это поистине одно из самых великих изобретений состоит здесь из двух составляющих: шины из резины, которая бывает камерной и бескамерной, и диска из металла.

Кузов

В большинстве автомобилей сегодня кузов является несущим, который состоит из отдельных элементов, соединенных сваркой. Кузова сегодня очень разнообразны. Основным считается закрытый тип, имеющий один, два, три, а иногда даже четыре ряда сидений. Может сниматься часть или даже полностью крыша. Она при этом бывает жесткой или мягкой.

Если крыша снимается посередине, то это кузов тарга.

Полностью снимаемый мягкий верх получается в кабриолете.

Если же он не мягкий, а жесткий, то это кабриолет хардтоп.

На универсале, похожем на седан, наблюдается некоторая пристройка над багажным отсеком, что и является отличительным признаком.

А фургон получится уже из универсала в случае, если задние двери и окна заделать.

При грузовой платформе за кабиной водителя кузов называется пикапом.

Купе — это двухдверный закрытый кузов.

Такой же, но с мягким верхом получил название родстер.

Грузопассажирский кузов с задней дверью сзади называется комби.

Лимузин — закрытый тип с жесткой перегородкой за передними сидениями.

Из статьи мы выяснили из чего состоит автомобиль. Важна исправная работа всех составляющих, а она лучше понимается и чувствуется, когда есть соответствующие знания.

fb.ru

Конструктивные особенности кузова легкового автомобиля

Конструктивные особенности кузова легкового автомобиля

Конструкция кузова автомобиля должна отвечать многим требованиям. С одной стороны, необходимо снижать его массу и улучшать аэродинамические качества, с другой стороны все большее значения приобретают факторы пассивной безопасности автомобиля. Чтобы удовлетворить противоречивые требования используются следующие направления совершенствования конструкции:

-использование алюминиевых и магниевых сплавов;

-применение высокопрочного листового материала;

-оптимизация толщины панелей;

-новые технологии соединения деталей;

-достижение, по возможности, наименьших зазоров в соединениях.

Общая конструкция кузова легкового автомобиля показана на рис.1.17.

Рис.1.17. Кузов легкового автомобиля:

1 – подоконная балка; 2 –передняя балка крыши; 3 – лонжерон крыши; 4 – задняя балка крыши; 5 – задняя стойка кузова; 6 – задняя панель; 7 – пол в задней части кузова; 8 – задний лонжерон; 9 – средняя стойка кузова; 10 – поперечина под задним сиденьем; 11 –передняя стойка; 12 – поперечина под сиденьем водителя; 13 – порог; 14 – надколесная ниша; 15 – поперечная балка опор двигателя; 16 – передний лонжерон; 17 – поперечина передняя; 18 — поперечина радиатора

Для выдерживания внешних нагрузок в легковых автомобилях используется преимущественно несущие кузова. Несущий кузов достаточно легкий, однако благодаря целостной конструкции обладает значительной жесткостью на кручение и на изгиб. Он представляет собой сочетание тонких стальных штампованных листов различной формы, соединенных вместе точечной сваркой.

Шумы и вибрации от силового привода и от шасси могут легко передаваться на несущий кузов, который выступает в роли акустической камеры и усиливает их. Поэтому при ремонте автомобилей, поврежденных при столкновении, следует уделять особое внимание шумо- и виброизоляции.

Наряду с изготовленными из алюминия литыми деталями, прессованными профилями и листовыми деталями на некоторых конструкциях кузова, например Audi TT Coupe, используются стальные кузовные детали, которые в совокупности и образуют структуру кузова (рис. 1.20).

Рис. 1.20. Кузов автомобиля Audi TT Coupe

Благодаря применению стальных кузовных элементов в задней части автомобиля достигается оптимальная развесовка по осям. Проблемой при изготовлении таких кузовов является соединение изготовленной из листовой стали задней части автомобиля с алюминиевыми деталями кузова. К соединениям алюминиевых и стальных узлов кузова предъявляются высокие требования по прочности и антикоррозийной защите. Термические методы соединений, как например, сварка MIG, здесь неприменимы, поскольку этим способом нельзя создать соединения, обладающие соответствующей статической и динамической прочностью и не служащие источником контактной коррозии. Чтобы удовлетворить поставленным требованиям, используются нетермические методы соединений, как например, заклепки со специальным покрытием и специальные болты в комбинации со склеиванием (рис. 1.21).

Рис. 1.21 Методы соединений алюминиевых и стальных деталей кузова:

1 – клей; 2 – заклепка; 3 – болт

Основой антикоррозийной защиты на местах соединений алюминия и оцинкованной стали, подверженных коррозии, является использование клеящих веществ на кузовных деталях. Благодаря этому создается изолирующий слой, препятствующий возникновению коррозийных процессов в месте контакта. Дополнительно все разнородные соединения после катафорезного погружного окрашивания покрываются обрабатываются воском.

В связи с все более широким применением в качестве материала кузова алюминия и при соединении деталей из алюминия и стали все большее применение находит метод соединения кузовных деталей с помощью заклепок (рис.1.23, а ), штифтов (рис. 1.23, б), и винтов (рис. 1.23, в). Такой метод является более дешевым и прочным относительно просечки и точечной электросварки.

Рис. 1.23. Процесс установки заклепки и штифта при изготовлении кузова:

1 – пуансон; 2 – заклепка; 3 – матрица; 4 – соединяемые детали; 5 – штифт; 6 – винт

Штифтовое соединение представляет собой соединение, устойчивое к изменению формы под воздействием силы, образованное частичным продавливанием скрепляемых деталей с последующим свариванием их давлением. Полученное таким образом соединение обладает, однако, меньшей прочностью по сравнению, например, с заклепочными соединениями.

Заклепки используются в различных частях кузова автомобиля, но преимущество для соединения листовых деталей, прессованных профилей и их комбинаций. Штифты используется на навесных деталях, например, дверях, капоте, крышке багажного отсека, или задней арки колеса. Размеры заклепок и штифтов выбираются в соответствии с размерами соединяемых деталей.

При использовании винтов возможно создание любых соединений материалов, даже при одностороннем доступе. Винт со специальным покрытием заворачивается под давлением через отверстие в верхнем из соединяемых слоев. Отверстие в нижнем слое при этом отсутствует.

Так как в конструкции широко используются стальные листы, необходимо принимать меры по защите от коррозии, особенно в нижней части кузова.

Для защиты кузова от коррозии при изготовлении кузова применяются следующие меры:

-снижение до минимума фланцевых со­единений, острых кромок и углов;

-устранение зон, где могут скапливаться пыль и влага;

-выполнение отверстий для предвари­тельной антикоррозионной обработки и обработки методом электрофореза;

-обеспечение доступности к элементам кузова для ввода ингибиторов коррозии;

-обеспечение вентиляции полых эле­ментов;

-предотвращение проникновения пыли и влаги в скрытые полости;

-выполнение дренажных отверстий;

-снижение до минимума зон, подвергаю­щихся воздействию ударов камней;

-покрытие нижней части кузова и тех частей кузова, которые в наибольшей степени подвержены кор­розии (двери и силовые элементы в пе­редней части автомобиля) специальными защитными средствами.

Кузов проектируется таким образом, чтобы выдерживать нагрузки во время движения и обеспечивать безопасность пассажиров в случае столкновения. Он должен сминаться и поглощать максимальное количество энергии в случае серьезного столкновения и сводить к минимуму вероятность получения травм пассажирами. Поэтому кузов проектируют таким образом, чтобы при столкновениях передняя и задняя части кузова относительно легко деформировались, поглощая энергию удара, и одновременно с этим были прочными, защищая пассажирский салон.

Для повышения жесткости и способности поглощать энергию удара кузов автомобиля изготавливается из деталей, имеющих различную форму сечения. При столкновении напряжения концентрируются в зоны деформации (сминаемые участки) (рис.1.24,а) и поднимающиеся участки (рис.1.24,б). В результате столкновения энергия удара проходит через весь кузов и деформирует менее прочные элементы. Для повышения уровня защиты пассажиров в передней и задней частях кузова широко применяются зоны, поглощающие энергию удара. Энергию удара поглощают лонжероны и верхние усилители брызговиков крыльев, а также верхние боковые панели моторного отсека. Лонжероны в задней части кузова проектируются таким образом, чтобы поглотить энергию удара и защитить топливный бак.

Рис. 1.24. Задняя часть кузова переднеприводного легкового автомобиля, с зонами, поглощающими энергию удара

Во многих случаях для повышения жесткости кузова применяется лазерная сварка. Это полностью автоматический процесс получения высокопрочных сварочных соединений. Особенно это важно при соединении внешних панелей кузова, где требуется чистота сварочного шва, высокая прочность и небольшой перехлест панелей.

Преимущества лазерной сварки:

-малая деформация;

-минимальная последующая обработка;

-герметичность шва;

-хорошее состояние поверхности под покраску;

-высокая прочность шва;

-отсутствие коррозии.

Структура передней части современных легковых автомобилей разработана таким образом, чтобы в случае легкого ДТП (скорость до 15 км/ч) необходимо было менять только поперечину бампера 5 и прикрепленные к ней поглотители энергии деформации 1 (рис.14.26 А). Если повреждения структуры автомобиля более значительны, тогда может возникнуть необходимость замены лонжеронов, для этого также следует отвернуть болтовое соединение. Все значительные повреждения в передней части автомобиля могут быть устранены только сваркой соответствующих оригинальных деталей.

Рис. 14.26А Нижняя часть легкового автомобиля Audi:

1 – поглотитель энергии; 2 – лонжерон 1; 3 – лонжерон 2; 4 – болтовое соединение; 5 – поперечина бампера

Для снижения массы кузова, при сохранении его прочности, в современных автомобилях применяют высокопрочную сталь, доля которой в верхней и нижней частях кузова составляет 50…60%. Применение высокопрочной листовой стали позволяет снизить массу применяемых деталей кузова на 25%.

Стальной листовой материал современных автомобилей подвергается электролитиче­скому или термическому цинкованию. Соединение отдельных деталей кузова производится с помощью лазерной сварки, обеспечивающей абсолютно гладкие швы.

Фланцы, подверженные активному коррозион­ному воздействию, обрабаты­ваются специальными пастами (поливинилхлорид или эпоксидная смола) в зо­не расположения точечных швов.

Перспективным направлением в развитии автомобильных кузовов является применение алюминия и в 2005 году масса алюминиевых деталей на один автомобиль в Европе составляет 130 кг. Среди новых материалов, активно завоевывающих автомобилестроение, следует назвать пеноалюминий – чрезвычайно легкий, жесткий, с высоким энергопоглощением при столкновении. Металлические пенистые структуры обладают и высокими характеристиками, обеспечивающими шумоизоляцию и термостойкость, однако стоимость деталей из такого материала выше, чем у стальных, примерно на 20%.

Разработан новый материал «AAS» трехслойной структуры, способной кардинально изменить конструкцию кузова и снизить его массу до 50%.

В конструкции концептуальных автомобилей компаний «Ауди» и «Даймлер-Бенц» использованы каркасы из прессованных алюминиевых профилей. Масса кузова модели «Ауди А8» за счет этого снижена до 810 кг.

Большой интерес представляет новый пластиковый материал под маркой «Fibropur». В его структуре – полиуретан и натуральные волокна (лен и сизаль в равных пропорциях). Детали из такого пластика отличаются легкостью, жесткостью, ударной вязкостью и меньшей стоимостью в сравнении с полиуретаном.

Замены металлических узлов и деталей на пластиковые позволили уменьшить стоимость их производства. В результате уже на нынешнем этапе создаются условия для снижения себестоимости автомобиля на 20 … 30%.

В настоящее время 48% всех пластмассовых деталей в легковом автомобиле приходятся на долю внутренней отделки кузова. Однако пластмассы применяются и в других агрегатах автомобилей – например, самоклеящиеся листовые материалы для повышения жесткости и прочности кузова из тонких стальных листов, оконные стекла из поликарбоната, которые на 40% легче, всасывающие патрубки из полиамида на двигателях.

В последнее время производители транспортных средств все большее внимание обращают на химические способы соединения узлов и деталей автомобиля. Так, компания «Крайслер» разрабатывает концептуальный автомобиль (CCV) с кузовом из термопластов, соединенный с рамой специальным клеем.

Для повышения стабильности движения автомобиля на высоких скоростях в кузовах отдельных автомобилей, например Audi TT, устанавливается выдвигаемый задний спойлер (рис.) . На скорости 120 км/ч спойлер автоматически выдвигается, на скорости 80 км/ч – возвращается в исходное положение. На скорости ниже 120 км/ч выдвинуть спойлер можно вручную, при помощи выключателя в центральной консоли.

Модуль заднего спойлера и сам спойлер установлены в крышке багажного отсека. Модуль заднего спойлера с приводным блоком, приводным валом и поворотными механизмами (шарнирами) прикреплен при помощи саморегулирующихся элементов к стальному спойлеру, выдержанному в цветах автомобиля.

Рис. Выдвигаемый задний спойлер

Производители автомобилей большое внимание уделяют травмобезопасным конструкциям кузова, которые описаны в разделе «Системы пассивной безопасности».

auto-dnevnik.com

Из чего делают кузова автомобилей

К кузову современной машины предъявляется множество требований. Он должен быть красивым, универсальным, прочным, эргономичным, недорогим, безопасным… Чтобы выполнить все эти подчас противоречивые условия, автопроизводителям помимо всего прочего приходится принимать во внимание особенности различных материалов.

Стальной кузов

Сейчас кузова автомобилей в основном делают из стали. В зависимости от химического состава она может значительно менять свои свойства. Даже обычная листовая сталь достаточно прочна и при этом весьма пластична. Что и требуется для изготовления внешних штампованных панелей кузова, которые у современных машин подчас весьма сложной формы.

Нередко в несущих конструкциях автомобилей применяется высокопрочная сталь. Как правило, из нее выполняют наиболее, скажем так, ответственные части корпуса, которые принимают на себя нагрузки от двигателя, трансмиссии, ходовой части, а также энергию удара в случае аварии. Высокопрочные стали позволяют без ущерба для надежности сделать эти детали тоньше и легче. Неудивительно, что у некоторых моделей (в частности, у последнего поколения «Мазда 6») на такую сталь приходится до 50% всей массы кузова.

Технология производства стальных кузовов проста и давно отлажена. К тому же их части легко соединяются, например, различными способами сварки. К тому же сталь стоит дешевле других материалов. Поэтому сделанный из нее кузов получается недорогим в изготовлении, да и в эксплуатации тоже. Ведь в случае повреждения стальные детали легко ремонтируются. Наконец, когда автомобиль отслужит свое, такой кузов нетрудно утилизировать. Однако есть у стали и недостатки – она достаточно тяжелая и неважно сопротивляется ржавчине. Поэтому автопроизводители экспериментируют с альтернативными кузовными материалами.

Алюминиевый кузов

«Крылатый» металл находит все большее применение в изготовлении кузовов (обычно в виде сплава с примесями других элементов). Алюминий существенно легче стали. Полностью сделанный из него кузов весит в среднем в два раза меньше стандартного стального, отнюдь не уступая ему в жесткости и прочности. Помимо этого, алюминий намного долговечнее — ржавчина ему фактически не страшна.

Однако данный материал стоит дороже и для сварки деталей из него нужно спецоборудование. Фактически для изготовления алюминиевых кузовов надо менять всю технологию их сборки, а для обслуживания и ремонта — модернизировать сервисные станции. Вдобавок алюминий сильнее пропускает шум и вибрацию, поэтому звукоизоляцию салона автомобиля приходится дополнительно усиливать. Из-за всего этого цена автомобиля значительно увеличивается. Поэтому производить автомобили с полностью алюминиевым кузовом могут позволить себе лишь немногие производители престижных моделей (характерный пример — представительский седан «А8» от компании «Audi»).

Однако многие фирмы нашли золотую середину: они делают машины, у которых из «крылатого» металла изготовлены лишь отдельные элементы кузова, к примеру, капот или крылья. Эти детали производят отдельно и монтируют на стальной каркас. Порой к нему присоединяют крупные части вроде целого передка, целиком выполненного из алюминия (в частности, так поступили создатели BMW 5-й серии Е60). Правда, при этом приходится обрабатыватъ панели специальным составом, который предотвращает коррозию на стыке алюминиевых и стальных деталей.

Пластиковый кузов

Во второй половине ХХ века этот материал считался очень перспективным. Детали из него получались даже легче алюминиевых, что сулило значительное снижение массы кузова. Кроме того, пластику легко придать любую, самую вычурную форму, и вдобавок он не требует лакокрасочного покрытия, поскольку при помощи специальных добавок в его состав можно получить материал практически тобою колера. Наконец, пластик вообще не подвержен коррозии, а значит, очень долговечен. Да и технология производства таких кузовов довольно проста.

Однако данные плюсы перечеркиваются несколькими минусами. На свойства пластика сильно воздействует температура воздуха -некоторые его виды при минусовой температуре становятся очень хрупкими, а в жару чрезмерно мягкими. Производство пластмасс неэкологично, а их переработка требует специальной технологии и оборудования.Также, данный материал не подходит для изготовления деталей, которые должны выдерживать высокие нагрузки. А в случае повреждения пластиковые панели, как правило, нужно менять – их ремонт дорог, а иногда вообще невозможен. Со временем технологам удалось решить некоторые из этих проблем, но лишь отчасти. Поэтому сейчас из пластика делают, главным образом, лишь навесные элементы кузова – бамперы, молдинги, реже – крылья.

Кузов из композитных материалов

Такие материалы имеют в своем составе два или более компонента, соединенных в одно целое. Например, многие композиты получают спеканием отдельных частиц, склеиванием слоев разных материалов или армированием одного элемента волокнами другого. В результате получившийся «гибрид» сочетает в себе наилучшие свойства входящих в него материалов. Характерный пример –стеклопластик. В нем роль «скелета» выполняет стекловолокно, в то время как эпоксидная смола придает детали необходимую форму.Изделия из композитов весьма долговечны, привлекательны внешне (частенько их даже не окрашивают), к тому же из них можно изготавливать крупные неразъемные модули.

Статья в тему: Как проверить кузов авто перед покупкой?

Однако, несмотря на невысокую стоимость стеклопластика, в современных автомобилях чаще используется еще более легкое, жесткое и прочное углеволокно. К примеру, основа многих суперкаров – это композитный монокок, воспринимающий все нагрузки. То есть кузов таких машин состоит, по сути, из одной главной детали, к которой крепятся все остальные элементы. Правда, углеволокно обходится достаточно дорого, и кузова из него очень трудоемки в производстве (часто они требуют ручного труда). Кроме того, поврежденные композитные детали иногда не подлежат восстановлению. Поэтому на «гражданских» моделях подобные кузова практически не применяются. Их можно встретить преимущественно на суперкарах вроде знаменитого «Ferrari Enzo», создатели которых борются с каждым лишним граммом веса машины и вдобавок должны обеспечить безопасность пилота в случае аварии на высоких скоростях.

В других моделях из углеволокна выполняются отдельные наиболее значимые панели кузова. Например, у «ВМW МЗ» из этого материала сделана крыша. С одной стороны, композит придает ей необходимую прочность и жесткость, а с другой – значительно облегчает кузов и понижает центр тяжести машины.

Оригинальный подход к созданию кузова также демонстрируют американские конструкторы. К примеру, «скелет» известного суперкара «Corvette» уже белое 50 лет состоит из металлической пространственной рамы с закрепленными на ней панелями из композитных материалов.

carwow.ru

кузов автомобиля — это… Что такое кузов автомобиля?

предназначен для размещения пассажиров и перевозимого груза и водителя. Кузов современного легкового автомобиля обычно является несущим, состоящим из отдельных панелей, соединённых сваркой. В состав кузова входят и такие элементы, как двери, крылья, крышка багажника. Первые автомобили обычно представляли собой открытые бывшие конные экипажи с мотором, конструкция которых не соответствовала требованиям нового вида транспорта. Т. к. автомобильные кузова строились в основном на том же производстве, что и кареты, пролётки, в новую продукцию перекочевали многие заимствования, термины и названия. Не обошлось и без курьёзов. В 1894 г. немецкий инженер Г. Даймлер выпустил автомобиль с кузовом, названным «Визави». Пассажиры сидели на передних сиденьях лицом друг к другу, а водитель располагался на заднем.Кузова современных легковых автомобилей весьма разнообразны. Несмотря на некоторые разночтения в национальных названиях, существует устоявшийся перечень типов кузовов, которому следуют в большинстве стран, в т. ч. и в России. Седан – закрытый кузов с двумя (иногда с тремя) рядами сидений и с четырьмя (реже с двумя или с шестью) дверями. Этот тип кузова можно считать основным. Если часть крыши седана открывается над задним сиденьем – это уже ландо, если над передним – брогам, а если имеется съёмная середина крыши – тарга. При полностью открывающемся мягком тенте кузов называется кабриолет. Если же снимается жёсткий верх – кабриолет-хардтоп. Универсал – это седан с пристройкой над багажником, что создаёт обширное багажное отделение за задним сиденьем. Само название говорит о том, что такой легковой автомобиль может использоваться в качестве грузопассажирского. Фургон получается из универсала, если заделать задние двери и окна. Если же сзади кабины водителя устраивается грузовая платформа – это пикап. Купе – двухдверный закрытый кузов, обычно с глухими (не опускающимися) задними боковыми окнами. Такой же двухдверный двухместный открытый кузов с мягким складывающимся тентом называется родстер. Комби – грузопассажирский кузов, имеющий заднюю дверь. Это название не прижилось у нас, чаще употребляется хэтчбек; принципиально не отличается от универсала. Лимузин – закрытый кузов, имеющий жёсткую или убирающуюся перегородку за передним сиденьем, отделяющую водителя от пассажиров. Это прямой потомок кареты, в которой пассажиры сидели внутри, а кучер – снаружи, за стенкой. Фаэтон – кузов с мягким складывающимся верхом. Отличается от кабриолета съёмными, а не опускающимися боковыми окнами и стойками. Разновидность его – фаэтон-универсал – грузопассажирский кузов со складной по всей длине крышей и съёмными боковыми окнами. Такие кузова имеют некоторые джипы. Минивэн (бескапотный кузов) – среднее между легковым автомобилем и очень маленьким автобусом.

Основные типы кузовов легковых автомобилей:

а – седан; б – кабриолет; в – универсал; г – фаэтон; д – фургон; е – фаэтон-универсал

Кузов грузового автомобиля включает в себя кабину, собственно кузов (платформа, фургон, цистерна и т. п.) и оперение (крылья, капот, подножки). Кабины обычно цельнометаллические, двух – и многоместные. В кабинах магистральных тягачей, совершающих дальние рейсы, обычно оборудуются спальные места. Грузовой кузов может быть универсальным или специализированным. Универсальный кузов, представляющий собой грузовую платформу с бортами или фургон, позволяет перевозить различные по форме и размерам грузы. Номенклатура специальных кузовов обширнее. Это самосвалы для сыпучих грузов, изотермические кузова для продуктов, цистерны и т. п. Кузов крепится к раме автомобиля при помощи надрамника, состоящего из продольных брусьев и поперечин, стремянками. Напр., в состав грузовой платформы входят пол и борта, которые откидываются на петлях и фиксируются затворами.

dic.academic.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
