2-ступенчатая коробка передач российской фирмы КАТЕ: особенности, конструкция и назначение
В 2004 году в Калининграде была образована компания KATE, которая поставила перед собой задачу по сборке планетарных коробок передач к отечественным автомобилям. Ожидалось, что основным и постоянным закупщиком КПП фирмы станет АвтоВАЗ, однако свое применение разработки KATE нашли на других автомобилях – Aurus. Первым в надежной трансмиссии нуждался премиальный лимузин российского образца Aurus Senat. Специально для автомобилей с передним приводом и продольным расположением силового агрегата была сконструирована 9-ступенчатая коробка передач R932. Она способна «переварить» вплоть до 1000 Нм крутящего момента. Но помимо этого узла ведется работа еще над двумя проектами – 7-ступенчатая и 2-ступенчатая КПП. Если первая коробка предназначена для массового сегмента, и ожидается, что вскоре она займет прочные позиции, то двухступенчатый узел – индивидуальный заказ клиента, имя которого в KATE предпочитают не разглашать.
Характеристики двухступенчатой полуавтоматической коробки
Ухудшение экологической обстановки в Мире приводит к ужесточению действующих требований к бензиновым и дизельным силовым агрегатам и постоянной корректировке норм выброса углекислого газа в атмосферу. Ожидается, что в скором будущем ведущие производители автомобильного транспорта полностью электрифицируют ранее созданный транспорт и сделают основную ставку на изготовление машин с гибридной или полностью электрической платформой. Некоторые компании, такие как Tesla, уже сегодня ведут разработку и сборку автомобилей с электромотором. Активно идет разработка легковых транспортных средств без традиционной силовой установки и механической трансмиссии. В таких автомобилях основным тяговым элементом выступает электродвигатель, приводящий в действие ведущую ось.
Так в 2013 году перед инженерами KATE была поставлена задача разработать двухступенчатый узел для перспективной техники, который на практике смог бы обеспечить эффективную работу электрического мотора во всем диапазоне момента и оборотов.
Основные характеристики:
- две передачи переднего хода + нейтральная передача;
- кинематический диапазон – 3.9;
- максимальный крутящий момент 1200 Нм;
- обороты входного вала – до 6000 об/мин;
- обороты выходного вала – до 8000 об/мин
- система охлаждения – воздушная.
Конструкция АКПП предполагает её комплектацию на передней оси транспортного средства между главной передачей и электродвигателем.
Мотор сможет работать в режиме торможения и рекуперации энергии за счет возможности передачи момента в обоих направлениях.
Коробка для гибридных и электрических грузовиков
Внутри блока КПП помещен температурный датчик. Редуктор способен без особых проблем исправно функционировать в любой климатической зоне России: возможна эксплуатация узла при температуре от -50 до +50 градусов по Цельсию. Потенциально такой коробкой передач могут комплектовать современные автобусы и грузовики с гибридной или электрической платформой. Двухступенчатая коробка передач KATE способна обеспечить превосходные тягово-динамические характеристики, которые будут в разы превышать аналогичные показатели в автобусах с механическим типом трансмиссии: разгон, эксплуатация на пониженной передачи при движении в городе на малых скоростях, поддержка набранной скорости на загородной трассе.
Особенность коробки передач заключается и в том, что она способна работать в абсолютно разных компоновочных решениях в современных гибридных и электрических автобусах и грузовых автомобилях
Переключение скорости происходит после того, как водитель нажмет на кнопку, но трансмиссия допускает внедрение алгоритмов полностью автоматического процессе переключения.
То есть, сфера применения 2-ступенчатой АКПП действительно колоссальна. Уже разработана рабочая конструкторская документация, подготовлены условия для серийного производства КПП. В перспективе в KATE планируют объединить главную передачу и коробку передач в единый узел, заключенный в общем корпусе. Имеющаяся возможность вариации в плане размера агрегата, допустимого крутящего момента и ограничения оборотов входного вала позволяет компании предлагать заказчикам различные модификации коробки с учетом индивидуальных потребностей.
Заключение
В ходе производства трансмиссий компания КАТЕ задействует современную сборочную линию с разнообразным технологичным оборудованием и инструментом. На каждом этапе производства проходят испытания серийных инновационных компонентов, что позволяет улучшать качество сборки коробки и доводить её до совершенства. Всё это возможно благодаря современному сборочному и контрольному оборудованию. Ожидается, что вскоре калининградская производственная площадка сможет локализовать разработку и выпуск самых сложных механизмов автоматической коробки передач, что только поспособствует росту популярности KATE и выходу на новые рыночные позиции.

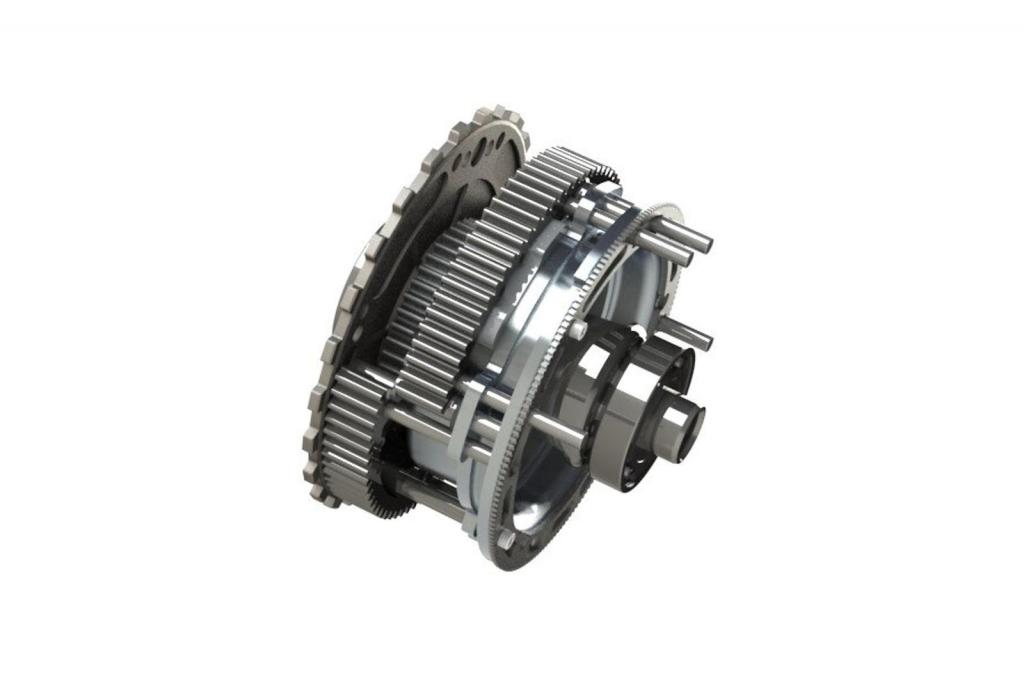

2-ступенчатая КП КАТЕ
2-ступенчатая КП КАТЕ
Грузовой автомобиль КАМАЗ E-Truck с электрической силовой установкой
Это может Вас заинтересовать
Как работает механическая коробка передач [МКПП]
Принцип работы механической коробки передач на примере 2-х и 5-ти ступенчатой трансмиссии
У водителя автомобиля с механической коробкой, часто возникают вопросы:
- Что происходит внутри коробки, когда двигается ручка переключения скоростей?
- Когда путаешь передачи (скорости), то слышен ужасный скрежет, что это там так скрипит?
- Что произойдет, если включить заднюю скорость, двигаясь на машине вперед?
В статье разберемся, как работает механическая коробка передач, параллельно ответив на все вопросы.
Для чего машине трансмиссия
Автомобилю коробка передач (трансмиссия) необходима из-за особенностей работы двигателя внутреннего сгорания. Во-первых, каждый двигатель имеет предельную допустимую частоту оборотов – максимальное значение оборотов в минуту, превысив которое он просто взорвется.
Во-вторых, двигатели имеют узкий диапазон оборотов, при которых крутящий момент и мощность находятся на максимуме. Например, двигатель может выдавать максимальную мощность при 5500 оборотах в минуту. Коробка передач изменяет передаточное отношение между двигателем и ведущими колесами во время ускорения и замедления автомобиля. Переключая передачи, вы разгружаете работу двигателя, который не достигает предельно допустимой частоты оборотов.
Коробка связана с двигателем через муфту, поэтому входной вал коробки делает столько же оборотов, сколько и двигатель.
Пятиступенчатая МКПП применяет одно из пяти передаточных чисел к входному валу, чтобы произвести различное значение количества оборотов на выходном валу. Вот несколько типичных передаточных чисел:
ПЕРЕДАЧА | ПЕРЕДАТОЧНОЕ ЧИСЛО | КОЛИЧЕСТВО ОБОРОТОВ В МИНУТУ НА ВЫХОДНОМ ВАЛУ С ДВИГАТЕЛЕМ В 3000 ОБОРОТОВ |
1-ая | 2. | 1,295 |
2-ая | 1.568:1 | 1,913 |
3-яя | 1.195:1 | 2,510 |
4-ая | 1.000:1 | 3,000 |
5-ая | 0.915:1 | 3,278 |
315:1Сколько скоростей нужно МКПП для эффективной работы, читайте тут.
Основы конструкции трансмиссии на примере двухступенчатой МКПП
Чтобы понять основную идею стандартной КПП, на рисунке приведен пример двухступенчатой коробки в нейтральном положении.
Рассмотрим каждую часть, изображенную на рисунке, чтобы разобраться в том, как они взаимодействуют.
- Вал (ось) зеленого цвета идет от мотора машины через сцепление. Зеленая зубчатая передача и зеленая ось соединены в единое целое. Сцепление представляет собой устройство, соединяющее/рассоединяющее двигатель с коробкой. Когда выжимается педаль сцепления, двигатель машины с коробкой рассоединяются, так, двигатель может продолжать работу, даже если автомобиль никуда не движется.
Когда вы убираете ногу с педали сцепления, мотор и зеленая ось напрямую связываются друг с другом. Зеленая ось и зубчатая передача вращаются с тем же значением количества оборотов в минуту, что и двигатель. - Красная ось и зубчатые передачи называются промежуточным валом. Они также связаны между собой образуя единое целое, поэтому все зубчатые передачи промежуточного вала и сам промежуточный вал вращаются как единое целое. Зеленый и красный оси связаны между собой через зацепляющие шестерни, поэтому, если вращается зеленый, то вращается и вал красного цвета. Так, вал промежуточного звена получает питание непосредственно от двигателя автомобиля при включенном сцеплении.
- Желтый вал – шлицевой (вторичный, ведомый) вал, который подключен непосредственно к ведущему валу через дифференциал и к ведущим колесам автомобиля. Если вращаются колеса, с ними вращается желтый вал.
- Синие зубчатые передачи (или ведомые шестерни) вращаются на желтом валу на подшипниках, поэтому не зависимы от него. Если двигатель выключен, но автомобиль движется по инерции, желтый может крутиться внутри шестерен синего цвета, но сами синие шестерни и промежуточный вал останутся неподвижными.
- Маховик (муфта включения передач) связан в единое целое с желтым валом вращаясь вместе с ним. Роль маховика в подключении к одной из синих зубчатых передач, чтобы передавать их инерцию колесам машины. Чтобы присоединиться к синей шестерне, зубчики маховика, называемые «собачьими зубами», входят в специальные отверстия по бокам шестерни.
Когда вы убираете ногу с педали сцепления, мотор и зеленая ось напрямую связываются друг с другом. Зеленая ось и зубчатая передача вращаются с тем же значением количества оборотов в минуту, что и двигатель.
Если двигатель выключен, но автомобиль движется по инерции, желтый может крутиться внутри шестерен синего цвета, но сами синие шестерни и промежуточный вал останутся неподвижными.Включим первую скорость
На рисунке ниже показано как маховик присоединяется к синей шестерне, расположенной справа, на первой скорости.
На иллюстрации ось зеленого цвета, подключенная к двигателю, вращает ось промежуточную, которая крутит шестерню синего цвета, расположенную справа. Эта шестерня через маховик передает свою энергию желтому валу вращая его. Тем временем, синяя шестерня, находящаяся слева, свободно вращается на подшипниках, никак не влияя на желтую ось.
Когда маховик находится между двумя синими шестернями (как показано на первом рисунке), трансмиссия пребывает в нейтральном положении, а обе шестерни свободно вращаются вокруг ведомой оси, при этом с разной скоростью.
Когда вы делаете ошибку при переключении скоростей и слышите ужасный скрежет, неприятный звук издают «собачьи зубы», которые напрасно пытаются найти отверстия, для присоединения к синей шестерне, так как она вращается быстрее, чем крутятся колеса машины и как следствие маховик не может захватить шестерню. В коробке, показанной выше, нет синхронизатора (о нем позже), поэтому при работе на такой коробке сцепление выжимается дважды. Двойное сцепление было распространено в старых автомобилях и все еще используется в некоторых гоночных авто, но в уже усовершенствованной форме. При двойном сцеплении выжимается педаль сцепления первый раз, чтобы отсоединить двигатель от коробки. Это уберет давление с собачьих зубцов, чтобы перевести маховик в нейтральное положение. Затем вы убираете ногу с педали сцепления и увеличиваете число оборотов двигателя до «правильной скорости».
Понятие «правильная скорость» – это значение количества оборотов в минуту, при котором двигатель будет работать на следующей скорости. Идея состоит в том, чтобы скорость вращения синей шестеренки следующей передачи и маховика совпадали для облегчения вхождения собачьих зубцов в нужные отверстия (т.е. что бы не было того самого скрежета). Затем вы выжимаете педаль сцепления во второй раз попадая «собачьими зубами» в следующую передачу. При каждом переключении передач нужно выжать сцепление два раза, отсюда понятие «двойное сцепление». Малые линейные движения ручки переключения передач меняют скорость автомобиля. Ручка переключения движет стержень, который соединен с вилкой. Вилка двигает маховик по желтой оси, чтобы тот присоединил одну из двух передач.

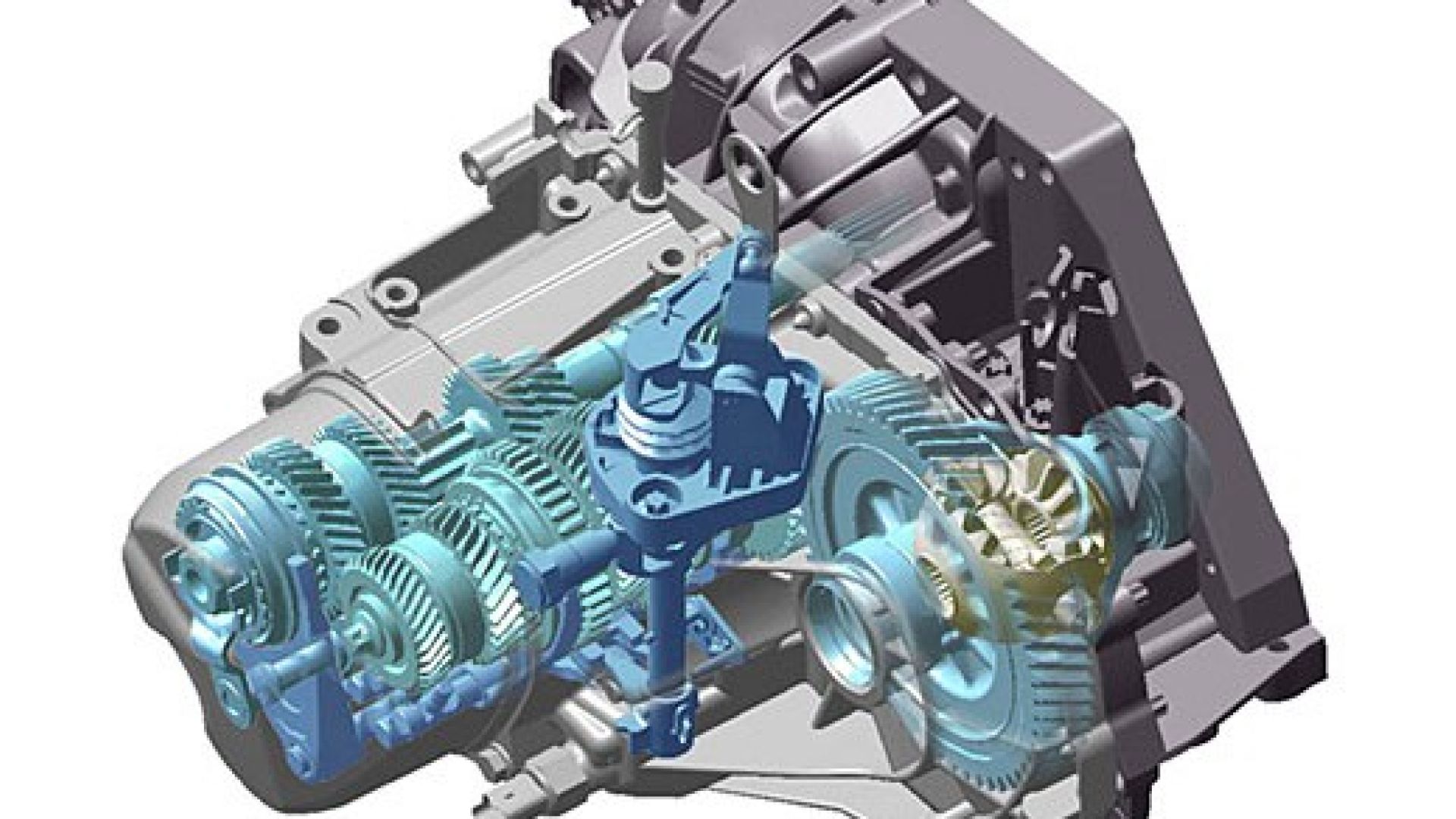

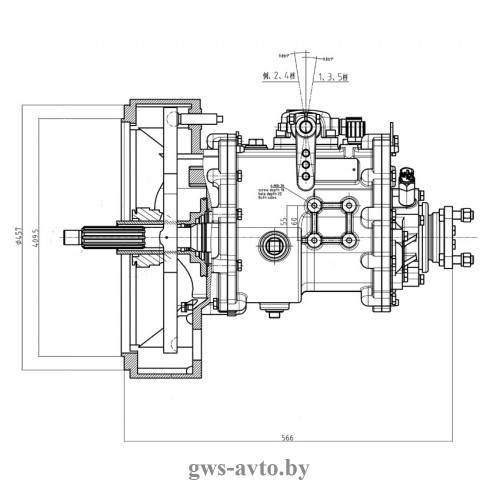

Конструкция классической 5 ступенчатой МКПП
В пятиступке механизм переключения скоростей немного сложнее. В ней стоят три вилки управляемые стержнями, которые, в свою очередь, управляются рычагом переключения скоростей.
Если смотреть на смещение стержней сверху, то скорости идут в обратном порядке. Вот, что мы имеем в виду:
Передвигая рычаг влево-вправо, вы привлекаете к процессу разные вилки (соответственно и разные маховики). Двигая рычаг вперед-назад, вы передвигаете один и тот же маховик, но только присоединяете его к шестеренкам разных передач.
Задняя скорость включается маленькой промежуточной шестеренкой (на рисунке изображена фиолетовым цветом). Синяя шестеренка, изображенная на рисунке, постоянно движется в противоположном ко всем остальным синим шестеренкам, направлении. Вот ответ на вопрос — невозможно переключить трансмиссию автомобиля на заднюю скорость, когда автомобиль движется вперед.
Синхронизаторы для МКПП
Чтобы не использовать двойне сцепление, в МКПП ставят синхронизаторы. Цель синхронизатора заставить маховик вступить во фрикционный контакт с синей шестеренкой, до того, как собачьи зубцы присоединятся к шестеренке. Это позволяет маховику с синей шестерёнкой синхронизировать скорость вращения, до вовлечения в процесс собачьих зубцов.
Конус на синей шестеренке соответствует конусообразному углублению в маховике, так, трение между конусом шестерни и маховиком синхронизирует скорость вращения синей шестерни и маховика. Затем, внешняя часть маховика цепляется к нужной передаче собачьими зубцами.
Каждый производитель реализует синхронизацию своим способом, но мы описали главный принцип работы этого механизма.
О том, что лучше, автоматическая или механическая коробка, читайте здесь.
Теперь, для закрепления, взглянем, как работает МКПП в этом видео — ролике
