Механическая коробка передач: устройство, неисправности, эксплуатация

Сегодня мы рассмотрим устройство механической коробки передач, её положительные и отрицательные стороны, а также наиболее часто встречаемые неисправности. Несмотря на весьма широкий выбор автомобилей снабжённых автоматической трансмиссией, транспортные средства с МКПП всё также актуальны. Это связано с тем, что надёжность и запас ресурса механики ощутимо выше, чем у автоматических аналогов.Кроме того, автомобили с механикой гораздо более резвые, а их управление требует от водителя больше активности при езде.

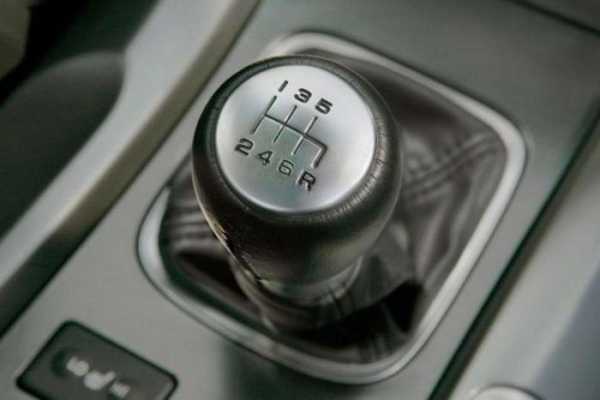

На фото — ручка 7-ступенчатой КПП

Трансмиссия предназначена для изменения частоты крутящего момента, передаваемого от ДВС. В ручном агрегате водитель сам принимает решение, какое передаточное число нужно включить в конкретной ситуации.

Современные легковые автомобили обычно снабжаются пятью ступенчатыми трансмиссиями: четыре базовые, и одна повышающая. Это, пожалуй, наиболее оптимальный вариант для большинства водителей. К подобным моделям относятся отечественные Lada Vesta и множество импортных транспортных средств, таких как Volkswagen Polo. Однако есть модели и с большим количеством ступеней. МКПП с шестью или семью передачами имеют обычно пять базовых ступеней и две либо одну повышающие.

Овердрайв, или повышающая передача, имеет передаточное число меньше единицы. Другими словами, при включённой повышающей передаче ведомый вал вращается быстрее ведущего.

Шестью или семью ступенчатой механикой укомплектованы более дорогие транспортные средства. Например, КПП Opel Insignia или Skoda Superb имеет шесть передаточных положений, а Porsche 911 последнего поколения оснащён семи ступенчатой механической коробкой.

Стоит отметить, что уже и бюджетные модели, например, Kia Rio или Hyundai Solaris 2016-2017 годов выпуска оснащаются 6-ступенчатой кпп.

Достоинства шести ступенчатой трансмиссии

Естественно, шести или семи ступенчатая КПП выгодно отличается от пяти ступенчатых агрегатов. В первую очередь стоит отметить, что процесс переключения значительно меньше исчерпывает ресурс ДВС, так как, переход от одного скоростного режима к другому более плавный. Кроме того, расход топлива на шести ступенчатых МКПП несколько ниже, особенно в загородном цикле движения. Динамика разгона гораздо выше благодаря тому, что передачи короткие.

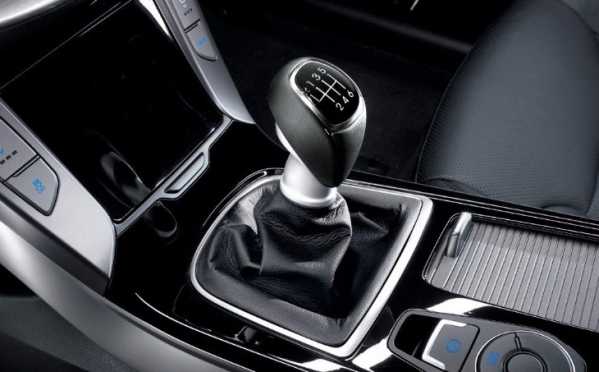

Ручка КПП Hyundai i40

В каждом современном автомобиле, укомплектованном шести ступенчатой механикой, имеется электронное оснащение, которое оповещает водителя о необходимости переключения. Подобное есть и в машинах с пяти ступенчатой коробкой, но далеко не всегда.

Устройство механической КПП

Трансмиссия автомобиля представляет собой многоступенчатый редуктор, принцип работы которого заключается в поочерёдном зацеплении отдельных зубчатых пар.

На фото МКПП Audi 100

Сцепление

Плавность переключения с одной передачи на другую в механике происходит благодаря наличию узла сцепления. Он позволяет на время переключения прервать связь трансмиссии с силовым агрегатом. Его механизм представляет собой промежуточное звено между двигателем автомобиля и коробкой передач. Помимо обеспечения плавности переключения, узел сцепления снижает колебания передаваемые от ДВС.

Сцепление делится по типу конструкции и три вида: фрикционный, гидравлический, и электромагнитный.

Фрикционный вид наиболее популярный и может быть однодисковым, двухдисковым, многодисковым.

Сегодняшние транспортные средства обычно оборудованы именно однодисковыми моделями.

Принцип работы узла довольно прост. Маховик, устанавливаемый на коленвале ДВС, работает в качестве ведущего диска. К нему придавливается ведомый диск с помощью нажимного диска, а нажатие на сцепление ослабляет эту связь. Диафрагменная пружина обеспечивает оптимальное сжатие ведомого диска с маховиком.

Как работает сцепление

Нажимной диск с диафрагмой представляют собой цельную конструкцию – корзину сцепления. Корзины бывают как нажимные, так и вытяжные, но наиболее часто встречается именно первый тип.

С помощью шлицов ведомый диск стыкуется с первичной осью МКПП. Плавность включения передачи происходит благодаря демпферным пружинам, расположенным на ступице диска. Кроме того, ведомый оснащён фрикционными накладками, которые способны кратковременно, при включении сцепления, выдерживать высокие температуры.

Переключение передач

В каждой КПП параллельно расположены валы, на которых находятся зубчатые колёса. Существуют трёхвальные и двухвальные трансмиссии. Валы именуются ведущий (первичный), ведомый (вторичный), также в трёхвальном типе есть ещё промежуточный.

Устройство

Трёхвальный тип

Первичный вал принимает крутящий момент от ДВС, а с его оси при помощи жёсткого зацепления с шестерней ведущего вала, вращение передаётся на промежуточный вал. Вторичная и первичная ось находятся в одной плоскости и стыкуются между собой подшипником. Благодаря этому их вращение происходит или абсолютно независимо или через промежуточный вал. Зубчатые колёса на вторичном валу не имеют жёсткой фиксации, и разграничены между собой синхронизаторами, которые плотно сидят на валу, но могут ходить по его оси с помощью шлицов. Торец синхронизатора имеет зубчатые венцы, позволяющие ему войти в зацепление с аналогичными венцами на зубчатом колесе.

В нейтральном положении колёса вращаются на валу беспрепятственно, а синхронизаторы разомкнуты. Когда включается передача, вилка смещает муфту и ставит её в зацепление с определённым зубчатым колесом.

Со вторичной оси вращение переходит к карданному валу, или редуктору и ШРУСам в переднеприводных машинах. Для включения заднего хода в КПП установлено промежуточное колесо, которое меняет вращение от промежуточной оси на обратное.

Трёхосные агрегаты наиболее популярны и устанавливаются в практически каждом современном автомобиле.

Двухвальный тип

Первичный вал двухосного агрегата имеет множество шестерёнок, а не одну. Поскольку промежуточная ось отсутствует, её место занимает ведомая с установленными на ней муфтами-синхронизаторами и шестернями. По большому счёту разница заключается наличием лишь одной пары зацеплений между осями для каждой ступени, а не двух.

Переключение производится аналогичным методом – вилка, управляемая ручкой переключения с помощью штока, смещает муфту по вторичному валу в соответствующее положение.

Двухвальный тип отличается большим КПД, но ограничен в повышении передаточного числа, отчего данный тип конструкции используется крайне редко. Благодаря возможности объединения КПП, узла сцепления, и самого ДВС в единый агрегат, почти все малолитражки комплектуются именно этим типом трансмиссии. Примером использования двухосной механики в автомобиле с передним расположением силового агрегата можно считать Citroen C3.

Важно помнить!

В связи с тем, что промежуточная шестерня, обеспечивающая обратное вращение выходного вала для заднего хода не имеет синхронизатора, включение задней передачи должно происходить только после полной остановки транспортного средства. В противном случае КПП выйдет из строя после такого переключения.

Муфта синхронизатора

Каждая современная трансмиссия имеет муфты-синхронизаторы. Их наличие важно для упрощения режима переключения. Без синхронизаторов для переключения пришлось бы делать двойной выжим сцепления, чтобы сравнять частоту вращения осей. На некоторых видах спецтехники, где КПП имеют большое количество ступеней, муфты не применяются, поскольку это невозможно.

На внутренней окружности ступицы расположены шлицевые пазы, которые позволяют синхронизатору перемещаться вдоль собственной оси. При переключении вилка смещает синхронизатор по шлицам, до стыкования со своей парой на конце определённой шестерне. При переключении ступени на одно из блокировочных колец подаётся значительное усилие. В конечном счёте, блокировочное кольцо проворачивается до упора.

На фото — снятие муфты синхранизатора

Дальнейшее смещение муфты-синхронизатора без переключения ступени невозможно. При вхождении синхронизатора в зацепление с венцом шестерни происходит надёжная фиксация элементов.

Плюсы и минусы механики

Ручной агрегат обладает как своими достоинствами, так и недостатками.

Плюсы:

• Менее затратное обслуживание трансмиссии.

• Высокий КПД.

• Не требуют отдельного охлаждения.

• Машины с МКПП менее прожорливы и отличаются лучшей динамикой.

• Простота механики значительно повышает надёжность агрегата.

• Более широкий диапазон выбора режима вождения.

• Транспортное средство разрешается буксировать.

Минусы:

• Плавность начала движения и переключения передач требуют водительских навыков, которые приходят только со временем.

• Небольшой ресурс узла сцепления.

• При длительных поездках водитель транспортного средства с механикой значительно сильнее утомляется, нежели водитель машины с АКПП.

• Ограниченность ступеней не позволяет плавно изменять передаточное число.

Возможные неполадки

Несмотря на простоту конструкции агрегат может поломаться. При выявлении ненормальной работы КПП рекомендуется как можно скорее обратиться в автосервис. Проблему можно попытаться решить и самостоятельно, но это потребует как соответствующих инструментов, так и определённых навыков.

Первое на чём стоит остановиться, это возникновение постороннего шума при включении нейтральной передачи. Такое может происходить, если масло в коробке давно исчерпало свой ресурс или его вовсе не осталось. Обычно водители меняют его крайне редко, но при некорректной работе трансмиссии первое, на что стоит обратить внимание, это состояние масла.

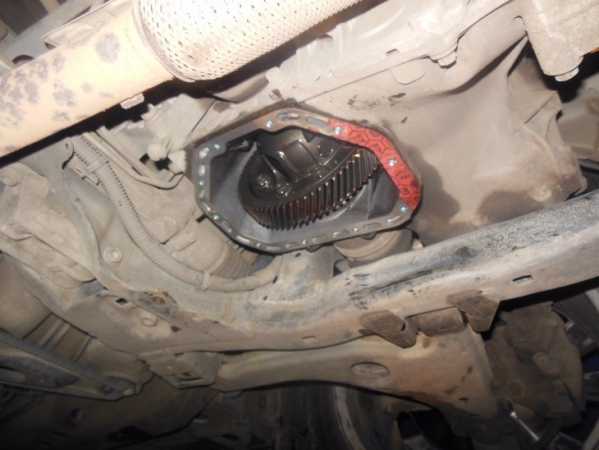

МКПП Opel Astra со снятым поддоном

Оно также может подтекать из-за плохого состояния сальников и уплотнительных прокладок. В таком случае при замене масла следует поменять и другие дефектные элементы. Однако, виною данной неполадки могут быть и износившиеся подшипники, зубчатые колёса, смещение осей валов. При этом коробку стоит демонтировать и полностью перебрать, заменив износившиеся элементы конструкции.

Возникают ситуации, когда водителю приходится прикладывать больше усилий для переключения передачи, чем обычно. Это может быть связано с выходом из строя самого механизма переключения либо неполноценного отключения сцепления. Однако, возможно, причиной проблемы стало повреждение рычага штока. Для устранения необходимо отрегулировать механизм переключения или сцепления, а также, возможно, придётся заменить повреждённые элементы.

Некоторые водители сталкивались с проблемой «вылета» передачи. Это зачастую связано с износом зубчатых колёс, вилок, штоков, подшипников ведомого или промежуточного валов, а также ослабление их фиксации. Поскольку причин может быть достаточно много, чтобы избавиться от неисправности МКПП требуется полностью перебрать с заменой всех дефектных элементов конструкции.

Неполное выжимание педали сцепления или движение автомобиля при частично выжатом сцеплении чревато поломкой деталей узла. Происходит стремительный износ диска сцепления, а также лепестки диафрагменной пружины могут попросту отломаться. Кроме того, неполноценное отключение сцепления при переключении вскоре обязательно приведёт к зализыванию зубчатых колёс.

Также стоит упомянуть, что сильная вибрация трансмиссии при заведённом ДВС свидетельствует о том, что стыкование двух агрегатов ненадёжно. Вероятнее всего в таком случае виною ослабление болтовых соединений; в таком случае их достаточно будет лишь сильнее подтянуть. Однако возможно вибрация связана с разрушением опор и тогда уже потребуется весьма трудоёмкий ремонт.

Возникновение некорректного шума при включении передач наиболее часто связано с неисправностью сцепления. Также виною может стать и подшипник вторичного вала.

Рекомендации по эксплуатации механической трансмиссии

Бережное пользование любым механизмом, залог его долговечности. Неприхотливость механического агрегата привлекает автовладельцев. И всё же, есть некоторые рекомендации относительно пользования МКПП.

Первое, что следует запомнить, это важность полного выжима педали сцепления перед переключением передачи. Это, пожалуй, важнейший момент в пользовании механикой. Также включенная передача должна соответствовать режиму езды. Кроме того, стоит помнить, что перед переключением на пониженную передачу, скорость должна быть обязательно снижена.

Несмотря на то, что в отличие от автомата, механика может работать вообще без масла, это довольно сильно отражается на её общем состоянии. Рекомендуется проводить проверку уровня и состояния смазывающей жидкости после прохождения 20 000 км. Несмотря на то, что большинство даже опытных автовладельцев вообще никогда не меняют масло в механике, это всё же совершенно не правильно. Менять его желательно не реже чем после каждых 70 000 км пробега.

avtoexperts.ru

Виды коробок передач: описание, фото

Современные производители устанавливают на автомобили самые разные коробки передач, и речь здесь не только об автоматических системах трансмиссии. Даже конструктивно простые механические коробки разделяются на различные типы и имеют особенности. Давайте рассмотрим существующие виды коробок передач. Фото и не только — далее в статье.

Механическая трансмиссия

Со времен изобретения механической трансмиссии прошло уже более ста лет. За все эти годы конструктора и инженеры вносили в механизм коробки переключения передач массу изменений, которые позволили довести данный механизм практически до совершенства, и теперь в механической коробке практически не осталось серьезных недостатков.

Механическая трансмиссия сегодня считается одной из самых простых и удобных, хотя существуют и более сложные виды коробок передач. Но называть простой и удобной можно лишь ту коробку, где количество ступеней не более 5 – это самый оптимальный вариант. Современные производители производят МКПП и с большим количеством ступеней, к примеру, есть и некоторые виды механических коробок передач с шестью ступенями. Однако это никак не влияет на коэффициент полезного действия современных двигателей.

Секвентальные механические коробки передач

Эта система трансмиссии по устройству и принципу действия также относится к механическим. Идея использовать такое устройство на гражданских автомобилях пришла в головы инженеров из автоспорта. Работает данное решение на базе традиционной механической коробки, однако управление приводом здесь осуществляется посредством электронных систем. Главная особенность, которой отличаются эти виды коробок передач — в них соблюдаются базовый принцип переключения и последовательность. Это гарантирует удобство и комфорт в процессе управления автомобилем – и неважно, на какое расстояние нужно ехать.

Среди преимуществ секвентальной трансмиссии можно выделить возможность выбор оптимальных скоростных режимов посредством быстрых переключений, последовательные действия переключения без какого-либо вреда для мотора на высоких оборотах. Кроме того, преимуществом считается то, как водитель управляет переключениями – на рулевом колесе имеются специальные подрулевые лепестки, позволяющие мгновенно включить нужную передачу на высокой скорости. В этих КПП применяются шестерни с прямыми зубьями, а вот синхронизаторы, которые есть в традиционной механике — отсутствуют. Скорость вращения шестеренок выравнивается при помощи датчика скорости в блоке управления. Эти виды коробок очень любят автогонщики, потому что на 80% сокращается время включения нужной передачи. Это делает вождение удобными как для начинающих, для водителей-профессионалов.

Роботизированные КПП

Роботизированные системы – это виды коробок передач, которые не являются ни механическими, ни автоматическими. Роботизированную КПП можно сравнить с секвентальными трансмиссиями, но в них за переключение отвечает электроника, а в роботизированных решения за смену передачи отвечает специальный электромеханический привод. Роднит эти коробки с механическими то, что в основе этой конструкции лежит традиционная МКПП, но каждый вал оснащен своим сцеплением. Особенностью конструкции, которыми обладают эти виды коробок переключения передач, считается возможность рассчитать передачу, которая в данный момент будет являться самой оптимальной в конкретном режиме. О таких трансмиссиях можно сказать, что они имеют отношения к механическим коробкам. Однако это промежуточное звено между механикой и АКПП как по цене, так и по функциональным возможностям.

Структура механической трансмиссии

Существуют разные виды. Коробка передач автомобиля может быть разной по конструкции и по структуре. Все существующие в мире коробки можно разделить на двух- и трехвальные. В каждом случае имеются преимущества и особенности.

Двухвальная МКПП

Ведущий вал на такой системе трансмиссии полностью гарантирует соединение со сцеплением. Ведомый вал расположен таким образом, что на нем находится блок с зубчатыми колесами. Оба обеспечивают разную угловую скорость дифференциал. Механизм переключения может обеспечиваться при помощи тяг либо с применением специальным тросов. Наиболее простым, эффективным, а также надежным вариантом считаются именно тросы. Некоторые виды коробок передач (ВАЗ-2107, например) оснащены именно таким типом привода. Это к тому же самый распространенный привод.

Принцип работы такой КПП очень похож на алгоритм действия трехвальной КПП. Главное различие между ними в некоторых особенностях включения передач. Когда передача включена, рычаг разделяется как в продольном, так и в поперечном направлении. А выбор нужной передачи обеспечивается при помощи всех элементов и их взаимодействия между собой.

Трехвальные МКПП

Конструкция КПП предусматривает наличие ведущего и ведомого валов. Они оснащены синхронизаторами и зубчатыми колесами, а также механизмом включения передач. При помощи ведущего вала обеспечивается подключение механизма к сцеплению. Кроме ведущего вала, есть еще и промежуточный, который включает шестерни из блока. Механизм переключения находится в корпусе КПП. Конструкция его состоит из ползунов с вилками. Для того чтобы исключить работу двух передач одновременно, используют механизмы дистанционного управления. Эти коробки не предусматривают передачу крутящего момента на передние колеса. Когда водитель перемещает рычаг переключения, перемещаются муфты. При помощи ее синхронизируются скорости.

Виды автоматических коробок передач

Жители мегаполисов выбирают автомат.

Самый главный аргумент за АКПП – удобство. И да, на самом деле, с АКПП процесс управления в пробках значительно упрощается. Но что скрывается под знакомым каждому автолюбителю словом «автомат»? Давайте посмотрим, какие виды коробок передач предлагают современные производители.

Гидротрансфортматорная АКПП

Это классика среди автоматических трансмиссий. Механизм представляет собой механический редуктор и гидротрансформатор. Процесс передачи крутящего момента от двигателя к первому осуществляется при помощи второго. Гидротрасформатор представляет собой насосное колесо, которое также приводится в действие при помощи мотора. Колесо обеспечивает передачу крутящего момента маслу, а оно заставляет работать элемент, вращающий первичный вал КПП. При всех достоинствах гидротрансформатор имеет очень низкий КПД. Но это перевешивает простота управления, плавное изменение крутящего момента, а также существенное снижение нагрузок на детали трансмиссии.

Типтроник

Это гидромеханичекая коробка с возможностью ручного управления. Впервые данные системы устанавливали в 90-х годах на автомобили марки Porsche, а позже типроником заинтересовались в BMW, Audi, а также и другие автопроизводители. Интересный факт – производитель уверен, что это не один из видов автоматической трансмиссии, а только тип переключения. В обыкновенном режиме эта АКПП работает так же, как и традиционный автомат. Однако водитель имеет возможность в любой нужный момент управлять автомобилем вручную – это очень удобно в некоторых случаях. К примеру, с помощью типтроника можно применить торможение двигателем.

Среди преимуществ этих решений выделяют расход топлива, который ниже, чем у традиционного гидротраснсформатора. Минус в том, что типтроник имеет большие габаритные размеры, а скорость переключения медленная.

Мультитроник

Эту систему разработали инженеры из Audi. Особенность конструкции в том, что в этой КПП отсутствуют ступени. Но при этом водитель имеет возможность вручную переключать передачи. Принцип работы этой системы построен на клиноременной передачи. В качестве главного узла здесь применяется вариатор, который и изменяет крутящий момент. Однако, нельзя сравнивать мультитроник с современными бесступенчатыми вариаторами CVT – конструкция ее отличается от бесступенчатого вариатора в сторону усложнения и вместо ремня здесь применяются специальные цепи.

Среди достоинств можно выделить плавный разгон, хорошие динамические характеристики и низкий расход топлива. Показатели по динамическим характеристикам не уступают автомобилям с МКПП. Минус – высокие цены, трудности в ремонте и обслуживании, небольшой ресурс.

Бесступенчатый вариатор, или CVT

По внешнему виду эти системы трансмиссий мало чем отличаются от традиционной АКПП, однако принцип работы здесь совершенно иной. Здесь на самом деле нет никаких передач, и здесь ничего не переключается.

Передаточные числа, а соответственно и крутящий момент изменяется постоянно независимо от того, разгоняется машина или замедляется.

Резюме

Современная автомобильная промышленность не стоит на месте. Постоянно создается что-то новое и более эффективное. Существуют и другие виды коробок передач – к сожалению, рассказать обо всем, что есть в мире, просто невозможно.

fb.ru

Как работает механическая коробка передач: подробно и наглядно

                                  Какой автомобильный агрегат приходит на ум сразу после двигателя? Что внушает ужас и трепет ученикам автошкол, но вызывает довольную улыбку на лицах водителей со стажем? С каким механизмом многие из нас работают по несколько часов в день, порой даже не подозревая о принципе его внутреннего устройства? Да, ответ лежит на поверхности: это механическая коробка передач. Рассказав об основных проблемах, возникающих с автоматическими коробками передач, разобравшись с мифами и слухами о бесступенчатых трансмиссиях, мы решили: хватит незаслуженно обделять вниманием самую главную, простую и, несмотря ни на что, популярную вариацию механизма, превращающего мотор из котла для сжигания топлива в сердце автомобиля.

Наглядное пособие

Специально для этого материала компания «PacPac» предоставила нам конструктор «FischerTechnik», схематично показывающий принцип работы механической коробки передач, и мы даже смогли его собрать. Обратим особое внимание на то, что он передает лишь самые базовые свойства, совершенно не учитывая ряд явлений, происходящих в реальной автомобильной КПП: в нем нет ни муфт, ни вилок, ни синхронизаторов, а выбор передачи реализуется посредством перемещения собственно первичного вала. Если бы это была реальная металлическая «механика», она прожила бы совсем недолго, разлетевшись уже после нескольких десятков переключений. Тем не менее, взглянув на эту маленькую бесстрашную «коробочку передачек», лихо подтыкающую их без синхронизации в неподвижный вторичный вал, можно увидеть и понять основное предназначение агрегата: давать возможность менять передаточное отношение при помощи шестерней различного размера. А это уже что-то.

Конструктор FischerTehnik, демонстрирующий принцип работы МКПП


Изобретая велосипед

Начиная повествование о коробке передач, стоит вкратце разобраться – а зачем вообще она нужна? Ведь всем известно, что главное в машине – двигатель, так неужели нельзя напрямую передать выполняемую им работу на колеса, не выдумывая сложных схем с кучей шестерней, третьей педалью в салоне и рычагом, который надо постоянно ворочать? К сожалению, нет.

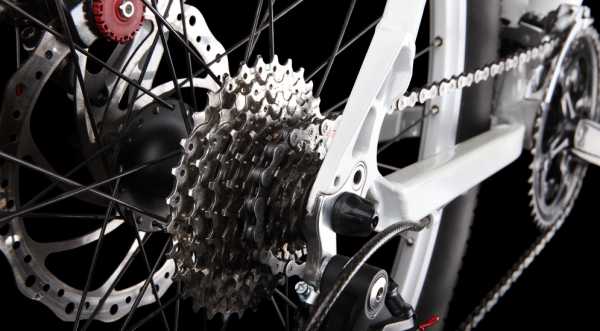

Для ответа на этот очевидный вопрос лучше всего посмотреть на велосипед, точнее, его эволюцию. Простейший вариант представляет собой две звездочки, связанные цепной передачей. Вращая одну – ведущую – звездочку при помощи педалей, наездник приводит в движение вторую – ведомую, связанную непосредственно с колесом, таким образом вращая его. Велосипед движется вперед, все счастливы и довольны. По крайней мере, были до определенного момента – до тех пор, пока велосипед служил для перемещения по относительно ровным и горизонтальным поверхностям. Внезапно выяснив, что порой на пути встречаются подъемы, рыхлые грунты и прочие неудобства, люди задумались об усовершенствовании конструкции. Результатом стало как раз то, что можно назвать прообразом механической коробки передач – наборы звездочек спереди и сзади, позволяющие изменять передаточное отношение.



Передаточное отношение – частное, получаемое при делении скорости ведущей звезды на скорость ведомой, то есть количества их оборотов. Оно обратно передаточному числу, которое рассчитывается как отношение числа зубьев на ведомой звездочке к их числу на ведущей. Проще говоря, чем меньше ведущая звезда и больше ведомая, тем легче будет ее вращать и тем медленнее она будет двигаться. Снова вспоминаем старые велосипеды: спереди педалями приходилось вращать большую звезду, в то время как звездочка на задней втулке была маленькой. В результате, пытаясь в детстве тронуться на каком-нибудь «Урале», приходилось всем весом налегать на педали, чтобы провернуть заднее колесо. Ну а сейчас магазины изобилуют россыпью двухколесников, даже самые бюджетные из которых имеют по несколько звезд сзади и спереди. Благодаря этому можно, например, изменить набор: ведущая звездочка будет маленькой, а ведомая – большой. Тогда педали будут вращаться очень легко, но особо разогнаться не получится. Зато в горку можно будет ехать, а не тащить.

От велосипеда к автомобилю



К чему относился весь этот подробный велоликбез? Как раз к тому, зачем нужна коробка передач вообще: ведь характеристики источника энергии, будь то велосипедист или двигатель внутреннего сгорания, постоянны. Первый развивает определенную мышечную силу, ограниченную физическими возможностями, а для второго возможности выражаются количеством развиваемых оборотов. Дело в том, что в их рабочем диапазоне просто нельзя подобрать такое передаточное отношение, которое позволит и уверенно тронуться с места, и разогнаться до 150 и более километров в час. Ситуация усугубляется тем, что если у велосипедиста максимальный «крутящий момент» доступен практически «с холостых оборотов», то с ДВС ситуация иная: для его достижения обороты должны быть довольно высокими. Да и максимальная мощность, тоже немаловажная для движения, появляется в верхнем их диапазоне.



Какой из этого следует вывод? Придется прибегать к тому же приему, что и на велосипеде: изменять передаточное отношение. Между чем и чем? Сейчас разберемся.

А теперь – к самой коробке передач

Принципиально от велосипедной трансмиссии автомобильная коробка передач отличается типом привода: если в первой используется цепь, то вторая имеет в своей основе шестеренный механизм. В целом же суть у них одна: и там, и там шестерни (звезды) имеют неодинаковые размеры, обеспечивая разное передаточное отношение. Кстати, изначально, в ранних КПП они были простыми прямозубыми, а позже стали косозубыми, так как в этом случае обеспечивается более тихая их работа.



В общем виде механическая коробка передач представляет собой набор параллельных валов, на которых «нанизаны» шестерни. Их задача – передать крутящий момент с маховика двигателя на колеса. В классическом случае для этого используется либо два, либо три вала. Рассмотрим трехвальный вариант, от которого будет проще перейти к двухвальному.

Итак, в трехвальном исполнении в КПП есть первичный, вторичный и промежуточный валы. Первые два при этом расположены на одной оси, являясь будто продолжением друг друга, но независимы и вращаются отдельно, а третий физически располагается под ними. Первичный вал короткий: одним концом он через сцепление соединен с маховиком двигателя, то есть принимает с него крутящий момент, а на втором конце расположена одна-единственная шестерня, передающая этот момент дальше, на промежуточный вал. Он, как мы помним, находится ниже ведущего и представляет собой уже длинный стержень с шестернями на нем. Их количество совпадает с количеством передач, плюс одна для соединения с первичным валом.



Закреплены шестерни на промежуточном валу жестко, зачастую они вытачиваются из единой металлической заготовки. Их можно назвать ведущими (хоть и приводятся в движение они через первичный вал). Постоянно вращаясь, они передают крутящий момент на ведомые шестерни вторичного вала (их здесь, кстати, уже ровно столько же, сколько передач). Этот третий вал схож с промежуточным, но главное отличие в том, что шестерни на нем являются подвижным элементом: они не связаны с валом жестко, а нанизаны на него и вращаются на подшипниках. Их продольное перемещение при этом исключено, они расположены строго напротив шестерней промежуточного вала и вращаются вместе с ними (хотя существует и другой вариант, когда шестерни могут двигаться вдоль вала). Одним концом вторичный вал, как мы помним, обращен к первичному, а второй служит уже непосредственно для передачи крутящего момента на колеса – например, через кардан и редуктор заднего моста.

Итак, мы получили конструкцию, где первичный вал при сомкнутом сцеплении вращает промежуточный, а тот – одновременно все шестерни на вторичном валу. Однако сам вторичный вал по-прежнему неподвижен. Что нужно сделать? Включить передачу.

Включаем передачу

Включение передачи означает соединение одной из шестерней вторичного вала с ним самим, чтобы они начали вращаться вместе. Осуществляется это так: между шестернями располагаются специальные муфты, которые могут перемещаться вдоль вала, но вращаются вместе с ним. Они выполняют роль «замков», при помощи зубчатых венцов на своих соприкасающихся торцах жестко соединяющих вал с шестерней, к которой примыкает муфта. Она приводится в движение вилкой – этакой «рогаткой», которая, в свою очередь, соединена с рычагом КПП – тем самым, которым орудует водитель. Привод КПП может быть разным: рычажным (с использованием металлического вала), тросовым и даже гидравлическим (такой используют на грузовиках).

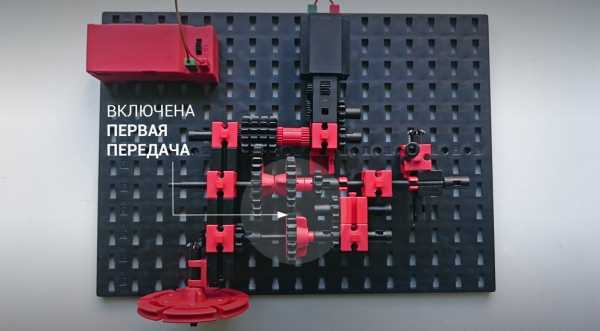

На видео: Коробка передач FischerTechnik — Первая передача


Теперь картинка более-менее сложилась: передвинув муфту к одной из шестерней вторичного вала и замкнув их, мы добиваемся вращения вала и, соответственно, передачи крутящего момента на колеса. Но тут есть еще несколько «фишек», о которых нужно упомянуть.

Синхронизаторы

Для начала представим себе переключение передачи при движении автомобиля. Муфта, отходя от шестерни, разблокирует ее и пойдет к соседней (либо же в дело вступит другая муфта, между другими шестернями). Казалось бы, никаких проблем тут нет… Однако все не так гладко: ведь муфта (и, соответственно, вторичный вал) теперь имеет одну скорость вращения, заданную предыдущей ведомой шестерней, а шестерня следующей передачи – другую. Если просто резко совместить их, произойдет удар, который, хоть и моментально уравняет скорости, ничего хорошего не принесет: во-первых, шестерни и их зубья могут банально повредиться, а во-вторых, переключать передачи таким образом – вообще не лучшая затея. Как же быть? Ответ прост: перед включением передачи скорости движения шестерни и муфты нужно синхронизировать.



Для этих целей используются детали, именуемые – внезапно – синхронизаторами. Принцип их работы прост настолько же, насколько и их название. Для синхронизации скоростей двух вращающихся узлов используется самое простое решение: сила трения. Перед тем, как войти в зацепление с шестерней, муфта подходит к ней вплотную. Контактная часть шестерни имеет коническую форму, а на муфте расположен ответный конус, на котором установлено бронзовое кольцо (или несколько колец, так как эти детали, как можно понять, подвергаются основному износу). Прижимаясь к зубчатому колесу через эту «прокладку», муфта разгоняет или тормозит его до своей скорости. Далее все идет уже как по маслу: поскольку теперь две детали неподвижны относительно друг друга, муфта легко, плавно, без рывков и толчков входит в зацепление с шестерней посредством зубчатых венцов, расположенных в зоне сопряжения, и они продолжают движение вместе.



Прямая и повышающая передачи

Переходим к следующему пункту. Представим себе, что, постепенно разгоняясь, мы достигли такой скорости движения автомобиля, при которой двигатель в состоянии обеспечить то, о чем мы говорили в самом начале, – непосредственное вращение колес без помощи дополнительных шестерней. Какое решение этой задачи будет наиболее простым? Вспоминая, что первичный и вторичный вал в трехвальной КПП располагаются на одной оси, мы приходим к простому выводу: нужно соединить их напрямую. Таким образом мы добиваемся желаемого результата: скорость вращения маховика двигателя совпадает со скоростью вращения вторичного вала, непосредственно передающего крутящий момент на колеса. Идеально! При этом передаточное отношение, очевидно, составляет 1:1, поэтому такая передача называется прямой.


На видео: Коробка передач FischerTechnik — Вторая передача


Прямая передача является весьма удобной и выгодной: во-первых, минимизируются потери энергии на вращение промежуточных зубчатых колес, а во-вторых, сами колеса гораздо меньше изнашиваются, так как на них не передается никакого усилия. Однако мы помним, что шестерни промежуточного и вторичного валов всегда находятся в зацеплении, и оно никуда не пропадает, так что они продолжают вращаться, но уже «вхолостую», не передавая крутящий момент.



А что если пойти еще дальше и сделать передаточное число меньше единицы? Нет проблем: это практикуется уже давно. На деле это означает, что ведомая шестерня будет меньше ведущей, а, следовательно, двигатель при той же скорости, что и на прямой передаче, будет работать на меньших оборотах. Преимущества? Снижаются потребление топлива, шум и износ двигателя. Однако крутящий момент в таких условиях будет далеко не самым высоким, и для передвижения нужно поддерживать большую скорость. Повышающая передача (ее еще называют овердрайв) служит в основном для поддержания этой скорости при постоянном движении, а при обгоне вам, скорее всего, придется переключиться на пониженную.



Задний ход

Ну вот, с тем, как ехать вперед, мы разобрались, а как же реализовать задний ход? Ведь вращение маховика не изменишь, а значит, и первичный вал будет всегда вращаться строго в одном направлении. На самом деле, здесь все еще проще.


На видео: коробка передач FischerTechnik, задняя передача


Имея ведущую и ведомую шестерни и необходимость изменить направление вращения последней, достаточно просто расположить между ними третью – промежуточную. Вопрос решен! Задний ход в автомобилях, как правило, выполнен именно так. Соответственно, ведущая и ведомая шестерни по-прежнему располагаются на своих местах, а вторичный вал при этом вращается в обратную сторону – противоположную первичному.



Двухвальные коробки передач

Как мы и обещали, от трехвальной КПП перейдем к двухвальной. На самом деле различий в их устройстве и работе – минимум. Главное заключается в том, что промежуточный вал отсутствует, а его роль в полном объеме берет на себя первичный. На нем располагаются неподвижные шестерни, и он же напрямую передает крутящий момент на вторичный вал.

Также из несоосного расположения вторичного вала относительно первичного проистекает второе отличие двухвальной КПП: отсутствие прямой передачи в силу банальной физической невозможности жестко соединить напрямую эти два вала. Это, конечно, не мешает подобрать передаточное отношение повышенных передач таким образом, чтобы оно стремилось к значению 1:1, но привод в любом случае будет осуществляться через шестерни со всеми сопутствующими этому потерями.



Из явных плюсов двухвальной коробки можно отметить ее компактность по сравнению с трехвальной, но из-за отсутствия промежуточного ряда шестерней сокращается вариативность подбора передаточных отношений. Таким образом, ее можно использовать там, где меньший вес и размеры играют большую роль, чем высокий крутящий момент и широкий диапазон передаточных чисел.

Вместо заключения

Разумеется, в этом материале мы оставили за бортом некоторые технические тонкости и нюансы. Точное устройство синхронизаторов с сухарями, пружинами, шариками и стопорными кольцами, особенности эксплуатации несинхронизированных КПП, различия и преимущества существующих типов привода муфт включения передач – все это было сознательно оставлено в стороне, чтобы не перегружать детальной информацией тех, кто только пытается разобраться в принципах работы «механики». Как раз для такой аудитории этот текст и написан – вряд ли человек, знакомый с внутренним устройством коробки передач, почерпнет из него что-то новое. А вот для новичков, желающих узнать, что же там, на другом конце салонного рычага МКПП, статья может быть полезна. Ведь знания дают не только теоретическую подкованность – теперь многим станет ясно и то, как правильно эксплуатировать свой автомобиль: почему не стоит включать передачи, не предназначенные для движения на выбранной скорости, почему не стоит торопиться в переключениях или изображать раллийного гонщика с «секвенталкой» при эксплуатации гражданского автомобиля в обычных городских условиях, почему все же нужно менять масло не только в двигателе, но и в коробке передач. И если кто-то задумается или сделает для себя новые выводы – значит, все это было написано не зря. А это, как известно, самое важное.


<a href=»http://polldaddy.com/poll/9116941/»>Ну как, теперь понятно, как работает МКПП?</a>


Читайте также:


www.kolesa.ru

Механическая коробка передач для любителей спортивной езды

Большинство водителей не по наслышке знает, что такое механическая коробка передач. Очень часто можно услышать сокращенное название МКПП или простонародное – механика. Эта коробка представляет собой сложный механизм, преобразующий механическую энергию в движение. Благодаря ей автомобиль может изменять скорость и направление своего движения, а также крутящие моменты и силу.

Виды и типы механической коробки

Существует своя классификация МКПП. Рассмотрим все подробнее. По способу зацепления коробки можно разделить на:

  • зубчатые цилиндрические передачи. Обладают такими плюсами, как надежная работа, долгий срок службы. В свою очередь, они могут быть шевронными, косо- и прямозубчатыми. Прямозубые просты в изготовлении, но доставляют немалый шум при работе. Все это приводит к быстрому износу. Косозубчатые отличаются особой плавностью при переключении, незначительным шумом и высокими рабочими характеристиками. Шевронные передачи особенно плавны в работе;
  • конические передачи. У них пересекаются оси входного и выходного вала, что позволяет изменять направление кинетической энергии;
  • червячные. Обладают низким КПД, но высоким передаточным числом;
  • волновые. Являются износостойкими с высоким числом передачи;
  • цепные;
  • винтовые.

По трению механическая коробка переключения передач бывает: ременная и фрикционная.

Назначение МКПП

Механическая КПП предназначена для изменения крутящего момента. Своим названием она обязана механическому способу переключения скоростей (передач). Эта коробка по классификации относится к ступенчатым, так как изменения происходят по ступеням. А ступенью, в свою очередь, обозначается пара шестерней. Каждая такая пара имеет свое передаточное число.

Для механической коробки передач характерно следующее количество ступеней:

  • 4-ступенчатая МКПП
  • 5-ступенчатая МКПП
  • 6-ступенчатая МКПП
  • выше.

Широкое распространение получила 5-ступенчатая КПП, которая установлена почти на все ВАЗы, даже на тюнингованных ВАЗ 2109 также стоит механика. Каждая механическая КПП имеет свою конструкцию. Наиболее широко распространены двух- и трехвальная КПП. Последняя чаще всего используется в заднеприводных машинах, а первая – на переднеприводных коробках. Каждая из них имеет существенные отличия.

Устройство и принцип действия трехвальной МКПП

В своем составе такая МКПП имеет следующие составляющие. Это ведущий вал и его шестерня, промежуточный вал и его шестерни, ведомы вал и его шестерни, синхронизатор коробки передач, механизм для реализации переключения и корпус.

Эта коробка передач работает следующим образом. При нейтральном положении рычага передача крутящего момента не происходит. Как только рычаг начинают перемещать, то начинает двигаться и муфта синхронизатора. Синхронизатор КПП позволяет синхронизировать скорости ведомого вала и его шестерни. Как только достигается нужное значение, то зубцы муфты и шестерни сцепляются и замирают.

Начинается передача крутящего момента на двигатель, а затем от него на ведущие колеса авто. При этом передаточное число равно заданному числу. Такая коробка может также реализовывать задний ход. Это достигается путем использования промежуточного вала и его шестерни, движение которых происходит в обратную сторону. Эта шестерня имеет отдельную ось.

Устройство и принцип действия двухвальной МКПП

Данная коробка передач имеет следующую конструкцию. Она состоит из таких элементов, как ведущий вал и шестерня, ведомый вал и шестерня, муфта синхронизатора, дифференциал и главная передача, а также корпуса и механизма для реализации переключения.

Принцип работы механической коробки передач несложен и во многих чертах похож на работу трехвальной коробки передач. Отличительной же чертой является работа механизма по реализации переключения передач. Рычаг при такой коробке может двигаться вдоль и поперек. Когда рычаг начинает двигаться поперек, то усилие переходит на трос. А он передает действие на трос по выбору нужной передачи. Происходит поворот вокруг оси и выбор заданной передачи.

Если затем происходит движение рычага вдоль, то усилие переходит на трос передач и далее на рычаг передач. Этот рычаг перемещает шток по горизонтали, и соответствующая вилка перемещает нужную муфту синхронизатора. Муфта, в свою очередь, блокирует движение шестерней. Таким образом, происходит передача крутящего момента через двигатель на ведущие колеса автомобиля.

Плюсы авто с МКПП

Автомобиль, оснащенный МКПП, имеет свои плюсы:

  • происходит экономный расход топлива;
  • машина быстрее набирает скорость в начале движения;
  • такая КПП понравится любителям спортивной езды;
  • позволяет осуществлять торможение на передаче.

Однако стоит учитывать, что механика сложнее в управлении и требует определенных навыков. При плавной работе со сцеплением, автомобиль будет также ехать. Требует наибольших умений трогание с места. Здесь нужно умело использовать сцепление и газ. Но владельцы серьезных тюнингованных шестерок не парятся по этому поводу.

А вот наглядное видео, как работает механическая коробка передач:

Также на эту тему вы можете почитать:

Alex S Октябрь 27th, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль

avto-all.com

Виды и типы механических коробок передач автомобилей

2506 Просмотров

Современные автомобили оснащаются разными видами коробок передач – механическими, автоматическими, роботизированными и бесступенчатыми. Все типы механических и автоматических устройств имеют свои плюсы и минусы. Любители современных решений выбирают робот или автомат, а почитатели классики предпочитают покупать автомобили с механической КПП. Рассмотрим основные разновидности таких трансмиссий и их преимущества.

Механическая коробка: классификация

История этого вида трансмиссии насчитывает уже более сотни лет, за все время существования он претерпел массу изменений, позволивших довести его до совершенства и убрать недочеты. Проще говоря, механическая КПП – наиболее простая и удобная в использовании конструкция из всевозможных вариантов. Это правило распространено на коробки с количеством ступеней, не превышающим 5. Ввиду стремления производителей к экономичности, изготавливаются обычно 6-ступенчатые виды агрегатов, но это не влияет на КПД.

Секвентальная МКПП: основные особенности

Точнее говоря, это устройство относится по принципу действия к механическим моделям. Идея появилась из спортивных машин. Конструкция функционирует на базе традиционной КПП, которая имеет электронное управление приводом.

Основная особенность этой коробки автомобилей заключается в том, что соблюдаются базовые последовательности передач, гарантирующие удобство вождения на большие и малые расстояния.

Преимущества:

  • Достижение оптимальной скорости через возможность быстрого переключения передач.
  • Выработка последовательных действий без вреда для двигателя на больших оборотах.
  • Возможность управления посредством подрулевых лепестков, позволяющих перемещаться на высоких скоростях.

В таких видах коробок автомобилей используются прямозубые шестерни, но не применяются синхронизаторы включения. Скорость их вращения выравнивается с помощью датчика скорости на компьютере. Наблюдается значительное сокращение времени включения нужной скорости (до 80%). Это делает процесс вождения удобным для новичков и профессиональных пользователей.

Роботизированные системы

Основное отличие от предыдущего вида – наличие электромеханического привода для включения шестерен. В основе схемы традиционно лежит механическая КПП, каждый вал оснащается в данном случае диском сцепления.

Особенность конструкции – возможность вычисления передачи, оптимальной для включения, благодаря применению данных о режиме, в котором работает трансмиссия.

Устройства имеют отношение к механической КПП. Но, тем не менее, являются средним звеном между автоматом и механикой по стоимости и функциональности.

Классификация по структуре

По структуре коробки передач автомобилей делятся на следующие виды: двухвальная и трехвальная. Обе имеют свои достоинства и особенности.

Двухвальная коробка: устройство и принцип работы

Ведущий вал таких коробок гарантирует объединение со сцеплением. Ведомый вал имеет параллельное расположение, в нем находится блок шестерен. Если нужно, дифференциал способствует обеспечению разной угловой скорости.

Механизм

Связь может обеспечиваться посредством специальных тросов и тяг. Самый простой вариант – тросы. Он наиболее распространенный и удобный для опытных водителей и новичков.

Механизм работы этого устройства схож с принципом трехвальной коробки, основное различие заключается в особенностях переключения передач. Разделение рычага, когда передача включена, проводится в продольном и поперечном направлениях. Выбор передач происходит посредством функционирования всех элементов и их взаимодействия.

Трехвальная МКПП

В составе КПП автомобилей присутствуют ведущий вал и ведомый, оба содержат в структуре синхронизаторы с шестернями, механизмом переключения. Ведущий вал обеспечивает соединение механизмов с системой сцепления. Параллельно ему имеется промежуточный вал, включающий шестерни в блоке.

Механизм, ответственный за переключение, находится на корпусе. В его конструкции имеется рычаг управления, ползуны, оснащенные вилками. Чтобы не возникла работа обеих передач одновременно, предусматривается дистанционное управление.

Принцип работы

Такой вид коробок не предполагает передачу момента крутки к передним колесам. Следствие передвижения рычага управления – перемещение муфты. В результате, благодаря муфте, обеспечивается синхронизация скоростей.

Заключение

Таким образом, механическая КПП автомобилей имеет обширную классификацию и разные типы. Каждый из вариантов обладает своими достоинствами, облегчая водителю процесс управления и гарантируя безопасность в дороге. Выбрав подходящий вид коробки, можно обеспечить себе комфортное движение по городам и далеко за их пределами.

portalmashin.ru

Устройство механической коробки передач — как устроена МКПП

Большинство современных транспортных средств комплектуются следующими типами коробок переключения передач:

Каждый тип КПП имеет свою, отличную от других конструкцию, свои достоинства и недостатки, исходя из которых, автолюбитель во время покупки автомобиля может отдавать предпочтение тому или иному устройству. Устройство механической коробки передач (МКПП), которое будет детально рассмотрено в данной статье, отличается своей простотой, поэтому понять принцип ее действия достаточно легко.

Механизм

Механическая коробка

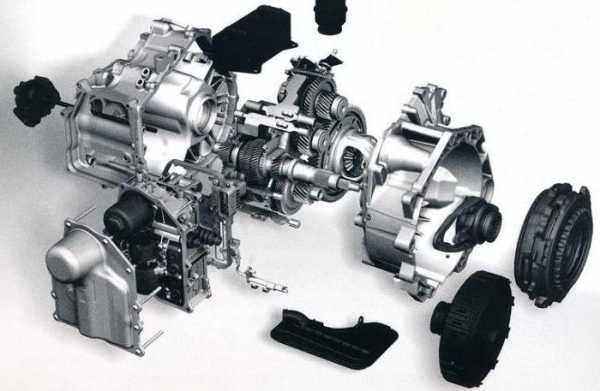

Перед тем как приступить к изучению устройства механической коробки передач (МКПП) и принципов ее работы, следует подробно описать данный механизм. Механическая коробка передач – это неотъемлемая часть любого транспортного средства, оборудованного двигателем внутреннего сгорания. Ее обязательное наличие обусловлено спецификой работы современных моторов, имеющих достаточно небольшой диапазон оборотов, в пределах которого достигаются максимальные значения мощности и крутящего момента. Помимо этого любой двигатель имеет критическую величину частоты оборотов, превышение которой неизменно приводит к преждевременному износу агрегата, вплоть до выхода его из строя. Перед передачей крутящего момента на вторичный вал и на колесный привод транспортного средства МКПП меняет направление данной векторной физической величины и преобразовывает ее. Переход на каждую новую ступень в МКПП осуществляется посредством механического передвижения рычага в ту или иную позицию.

Непосредственно механизм КПП находится в металлическом корпусе, внутрь которого заливаются смазочные материалы, обеспечивающие стабильную работу механизма. Рычаг переключения скоростей может располагаться как в самой коробке переключения передач, так и за ее пределами (в кузове автомобиля). В случае дистанционного процесса переключения передач применяется тяга привода управления (кулиса).

Особенности конструкции

Составные части МКПП:

  • первичный вал;
  • промежуточный вал;
  • вторичный вал;
  • дополнительный вал;
  • картер;
  • синхронизаторы;
  • устройство переключения передач, в комплектацию которого входят замки и блокировочные механизмы;
  • рукоятка переключения передач.

Принцип действия

Принцип работы

Подшипники, находящиеся в картере, способствуют вращению валов устройства. Каждый вал имеет в своем оснащении наборы шестерен, на которых в различном количестве расположены специальные зубья.

Функция синхронизаторов заключается в уравновешивании угловых скоростей шестерен, возникающих в процессе их вращения. Благодаря их работе передачи переключаются плавно без постороннего шума.

Блокировочные механизмы предотвращают возможность самопроизвольного выключения передач, в то время как замки препятствуют одновременному включению нескольких передач.

Количество ступеней и валов

Трехвальная МКПП

Сегодня наибольшей популярностью пользуется пятиступенчатая КПП, однако, нередко можно встретить четырехступенчатые и шестиступенчатые механизмы.

В комплектацию МКПП могут входить два или три вала. Трехвальными механизмами оснащаются переднеприводные и заднеприводные транспортные средства (в т.ч. грузовые автомобили).

Двухвальными коробками чаще всего комплектуют переднеприводные легковые машины.

Основные различия КПП с разным количеством валов:

  • Местонахождение валов. В двухвальной КПП валы располагаются параллельно друг другу;
  • Процесс осуществления передачи. В КПП с тремя валами передача создается за счет работы одной пары шестерен, в трехвальной – за счет взаимодействия двух пар;
  • Прямая передача. Двухвальная КПП не имеет прямой передачи.

В остальном устройство МКПП существенных отличий в конструкции и в принципе работы не имеет.

Видео

Принцип работы МКПП наглядно показан в следующем видеоматериале:

auto-wiki.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
