Автогенератор – это устройство, в котором самопроизвольно (но не беспричинно) возникают, растут и устанавливаются колебания. Первопричинами, обусловливающими возникновение автоколебаний, являются внутренние шумы в автогенераторе, импульсы, возникающие в схеме при включении питания, а также помехи, наводки и т.п.

В автогенераторе осуществляется преобразование энергии источника питания в энергию колебаний. Автогенератор – одно из основных устройств в радиоэлектронике. Он – источник всех сигналов в радиоэлектронных устройствах: радиопередатчиках, модемах, компьютерах, электронных часах и т.п.

Для ограничения амплитуды возникающих колебаний в состав автогенераторов включают нелинейные элементы, и поэтому автогенераторы относят к нелинейным электрическим цепям.

Для построения автогенераторов используются неустойчивые электрические цепи, в которых после окончания малого по величине возмущения амплитуда оставшихся колебаний возрастает с течением времени.

В предыдущих параграфах рассматривались устойчивые электрические цепи, в которых после окончания воздействия колебания затухают.

Сформулируем фундаментальный критерий устойчивости: электрическая цепь неустойчива, если в решении однородного дифференциального уравнения есть хотя бы одно слагаемое, у которого a_k > 0, где a_k – амплитуда гармонического сигнала (рис. 3.6, а). Если все a_k < 0, то цепь устойчива (рис. 3.6, б). Пограничный случай, a_k = 0, чаще всего трактуется как возникновение неустойчивой цепи. Фундаментальный критерий устойчивости используется при проектировании автогенераторов.

Автогенератор на туннельном диоде

Автогенератор на туннельном диоде (рис. 3.7) – пример простого генератора гармонических колебаний. Постоянное напряжение

Е₀ через дроссель Др подается на анод туннельного диода D.

Значение этого напряжения таково, что рабочая точка помещается на падающем участке ВАХ диода. Дифференциальное сопротивление туннельного диода в этом случае будет отрицательным. Обычно

= -(20 – 200) Ом.

Диод включен в состав последовательного колебательного контура, состоящего из конденсатора С, катушки L и резистора r. Добротность этого контура выбирается достаточно большой. Первоначальные колебания в автогенераторе возникают под действием электродвижущей силы e(t), обусловленной импульсами, появляющимися при включении питания, помехами, шумами и т.п.

Пусть i(t) – ток, протекающий по элементам контура. Значение этого тока мало, так мала электродвижущая сила (ЭДС)

. Учтем, что дроссель Др, имеющий большую индуктивность, не пропускает переменный ток от колебательного контура к источнику питания. Используя уравнения, составленные по второму закону Кирхгофа, для последовательного контура получим:

Дифференцируя правую и левую части этого уравнения, найдем дифференциальное уравнение автогенератора на туннельном диоде:

Для анализа устойчивости достаточно рассмотреть решение однородного линейного уравнения с нулевой правой частью. Корни характеристического уравнения в этом случае имеют вид:

. (3.3)

Для высокодобротного контура с малыми потерями радикал в формуле (3.3) дает мнимое число. Следовательно, вещественная часть обоих корней характеристического полинома одинакова и равна первой дроби в формуле (3.3). Из анализа этой дроби следует, что только при |

R_Д| > r в соответствии с фундаментальным критерием устойчивости возникает самовозбуждение автогенератора на туннельном диоде.

Автогенераторы с внешней обратной связью

Автогенераторы с внешней обратной связью (рис. 3.8) наиболее часто используют на практике. В этих генераторах удобно регулировать параметры выходных колебаний, изменяя свойства цепи обратной связи, выполненной обычно в виде пассивного четырехполюсника. Внутри усилителя (р

Автогенератор | это… Что такое Автогенератор?

У этого термина существуют и другие значения, см. Автогенератор (значения).

Автогенератор — электронный генератор с самовозбуждением.^[1]

Автогенератор вырабатывает электрические (электромагнитные) колебания, поддерживающиеся подачей по цепи положительной обратной связи части переменного напряжения с выхода автогенератора на его вход. Это будет обеспечено тогда, когда нарастание колебательной энергии будет превосходить потери (когда петлевой коэффициент усиления больше 1). При этом амплитуда начальных колебаний будет нарастать.

Такие системы называют автоколебательными системами или автогенераторами, а генерируемые ими колебания — автоколебаниями. В них генерируются стационарные колебания, частота и форма которых определяются свойствами самой системы.

Автогенераторы применяются, например, в радиопередающих устройствах.

Существует 2 режима работы автогенератора: мягкий и жесткий режимы.

Мягкий режим характеризуется безусловным быстрым установлением стационарного режима при включении автогенератора.

Жесткий режим требует дополнительных условий для установления колебаний: либо большой величины коэффициента обратной связи, либо дополнительного внешнего воздействия (накачки).

Содержание

1 История
2 См. также
3 Примечания
4 Ссылки

История

В 1913 году Мейснер (Майснер) (Германия) изобрёл автогенератор на электронной лампе с трансформаторной положительной обратной связью.

Позже были разработаны автогенераторы «индуктивная трёхточка» и «ёмкостная трёхточка».

См. также

Генератор Мейснера
Автогенератор по схеме Клаппа
Инверторы напряжения

Примечания

↑ Автогенератор — статья из Большой советской энциклопедии

Ссылки

Шамшин В. Г., История технических средств коммуникации. Учеб. пособие., 2003. Дальневосточный Государственный Технический Университет.
История технических средств коммуникации(недоступная ссылка — история)
http://jstonline.narod.ru/rsw/course_cont.htm 10.Автогенераторы гармонических колебаний

http://ra4a.narod.ru/Spravka4/d23.htm Рис.1-Схемы двухтактных автогенераторов
http://cxem.net/beginner/beginner26.php Генераторы импульсов (мультивибраторы, автогенераторы)
http://tn2464bp.narod.ru/gkmop3.htm Генераторы импульсов, мультивибраторы, автогенераторы
http://www.regradio.ru/rad11.html Регулировка и испытания автогенераторов
http://dvo.sut.ru/libr/tec/499/15.htm Глава 15. Автоколебательные цепи
http://www.deltel.ru/docs/t8_7_11.html Кварцевый хаотический автогенератор (недоступная ссылка — история)
http://www.radioradar.net/radiofan/measuring_technics/radio_amator2004-02-05_9-12-45.html Кварцевый хаотический автогенератор
http://www. ref.by/refs/1/31426/1.html Проектирование автогенератора с кварцевым резонатором в контуре
http://www.radlab.ru/et/et4.htm Учебно-лабораторный стенд «Автогенераторы гармонических колебаний»

http://www.zproton.ru/index.php?option=com_content&task=view&id=39 ОАО Завод ПРОТОН-МИЭТ. Лабораторный стенд для исследования автогенераторов УФС-1
http://rf.atnn.ru/s4/urt-mkg.html Высокочастотные автогенераторы с уровнем выходной мощности единицы-десятки ватт

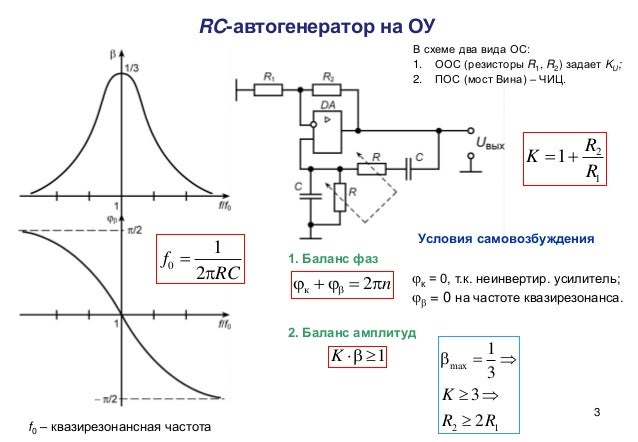

http://www.naf-st.ru/articles/generator/rcgen/ RC-автогенераторы
