Шасси — Большая советская энциклопедия

Шасси́

(франц. châssis, от латинского capsa — ящик, вместилище)

1) Ш. автомобиля и трактора, собранный комплект агрегатов трансмиссии, ходовой части и механизмов управления. В автомобилях с несущим кузовом к Ш. относят его основание, которое связывает все указанные агрегаты. В случае компоновки с использованием рамы Ш. представляет собой законченную конструкцию, которую можно передвигать на собственных колёсах или гусеницах. Рамные Ш. применяют главным образом у тракторов и грузовых автомобилей. Устройство рамного Ш. зависит от применяемого движителя (колёса или гусеницы). У колёсных машин конструкция Ш. определяется общим числом осей и числом ведущих осей. Ш. машин, предназначенное для движения в условиях бездорожья, оборудуются средствами повышения проходимости. 2) Ш. самолёта, часть самолёта, служащая для его передвижения по аэродрому (или палубе авианосца) при взлёте и посадке и для смягчения ударов, возникающих в момент приземления.

Основные элементы Ш. самолёта: амортизационные стойки, колёса (пневматики), снабженные тормозами для уменьшения длины послепосадочного пробега; система раскосов (стержней), воспринимающих реакции земли и крепящих амортизационные стойки и колёса к крылу и фюзеляжу. До 1939 в основном применялось двухколёсное Ш. (шасси с хвостовым колесом). В период 2-й мировой войны 1939—45 и в послевоенные годы получило широкое распространение трёхколёсное Ш. (шасси с носовым колесом). У такого Ш. две главные стойки расположены за центром тяжести самолёта, а третьей опорной точкой служит стойка в носовой части фюзеляжа, на которую обычно приходится 10—15% массы самолёта. У большинства самолётов после взлёта Ш. убирается в фюзеляж или крыло. У небольших самолётов Ш., как правило, не убирается и имеет простую конструкцию (рис. 1), допускающую замену колёс лыжами или поплавками (при полётах в районах с водными пространствами). У тяжёлых самолётов иногда число колёс Ш. доходит до 2—3 десятков, объединяемых в тележки (

рис. 2).

3) Панель, на которой монтируют отд. детали устройства, аппарата, прибора (радиоприёмника, блоков ЭВМ, выпрямителя и т.п.). Ш. изготовляется обычно из листового материала (алюминия, латуни, гетинакса, текстолита и др.).

С. Я. Макаров.

Шасси с хвостовым колесом самолёта Белланка «Чемп».

Тележка главной стойки шасси самолёта Ту-144.

Источник: Большая советская энциклопедия на Gufo.me

---

Значения в других словарях

1. шасси — ШАССИ, нескл., ср. (спец.). 1. Основная часть автомобиля, трактора или другого транспортного средства рама, на к-рой укреплены кузов, двигатель, все механизмы и детали. 2. Взлётно-посадочное устройство самолёта. Убрать ш. Выпустить ш. Толковый словарь Ожегова
2. шасси — нескл., ср. 1. Рама или основание различных машин, механизмов и устройств. Шасси автомобиля. Шасси радиоприемника. || Совокупность всех механизмов и агрегатов, укрепленных на раме автомобиля. 2. Взлетно-посадочное устройство самолета. Малый академический словарь
3. Шасси — Этим именем называется станок, в котором распределяется краска при ручном печатании тканей или набивка (см. Печатание тканей). Энциклопедический словарь Брокгауза и Ефрона

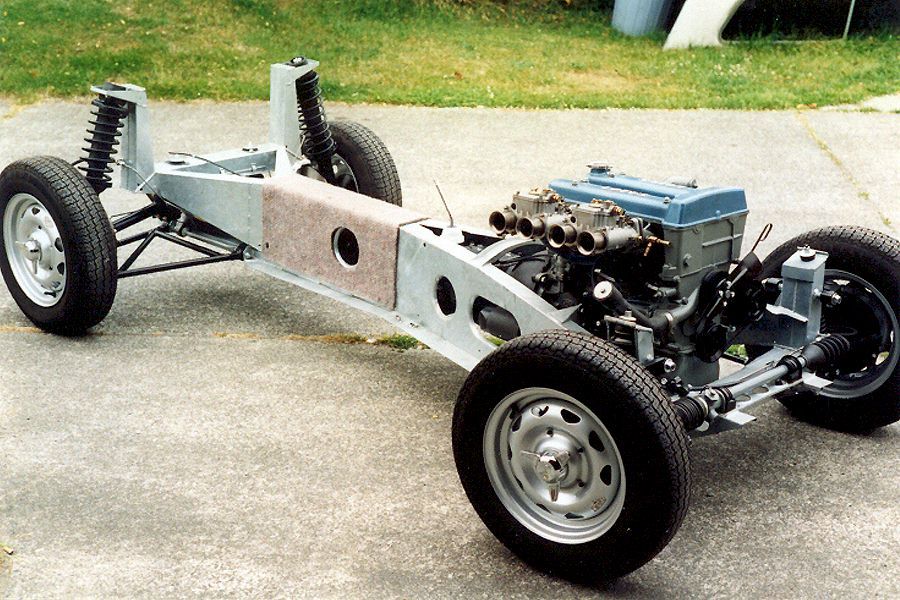

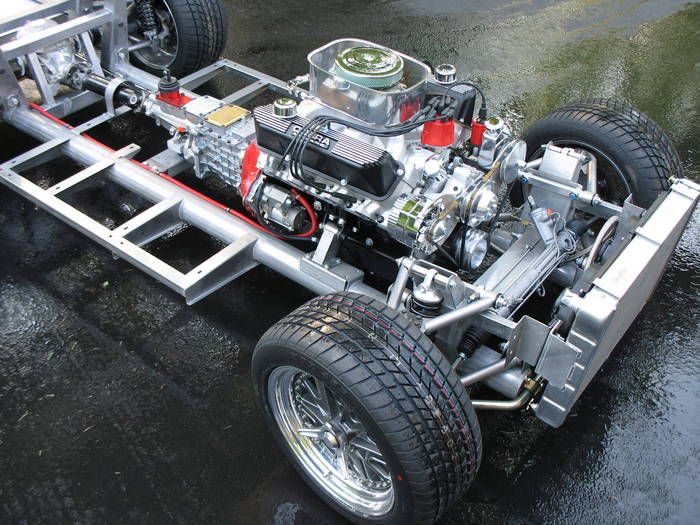

Шасси автомобиля — что это такое?

Хоть какое тс, независимо от его типа и предназначения, состоит из 3-х главных частей: мотора, кузова и шасси. Шасси автомобиля — это система, состоящая из собранных воедино узлов ходовой части, коробки и механизма управления. Она является одной из важнейших частей тс, потому что позволяет обеспечить восприятие и передачу всех сил, которые действуют на него во время движения.

Функции шасси

Элементы подвески ходовой части понижают нагрузки и компенсируют колебания при движении по ухабистой дороге и бездорожью. Подрамник позволяет установить на шасси кузов, движок и другие агрегаты. Фронтальный и задний мосты средством колес передают вращательное движение и таким макаром обеспечивают движение автомобиля.

1-ые авто, выпускаемые в прошедшем столетии, имели некое отличие от тех, которые сейчас ездят по дорогам. Все авто — и легковые, и грузовые — ранее имели раму, на которую устанавливались все агрегаты и узлы (кузов, коробка, движок и т. д.). Со временем рамное шасси автомобиля осталось только у грузовиков и автобусов. В легковых же автомобилях функции рамы начал делать кузов.

Систематизация шасси

Таким макаром, можно выделить две разные схемы шасси тс.

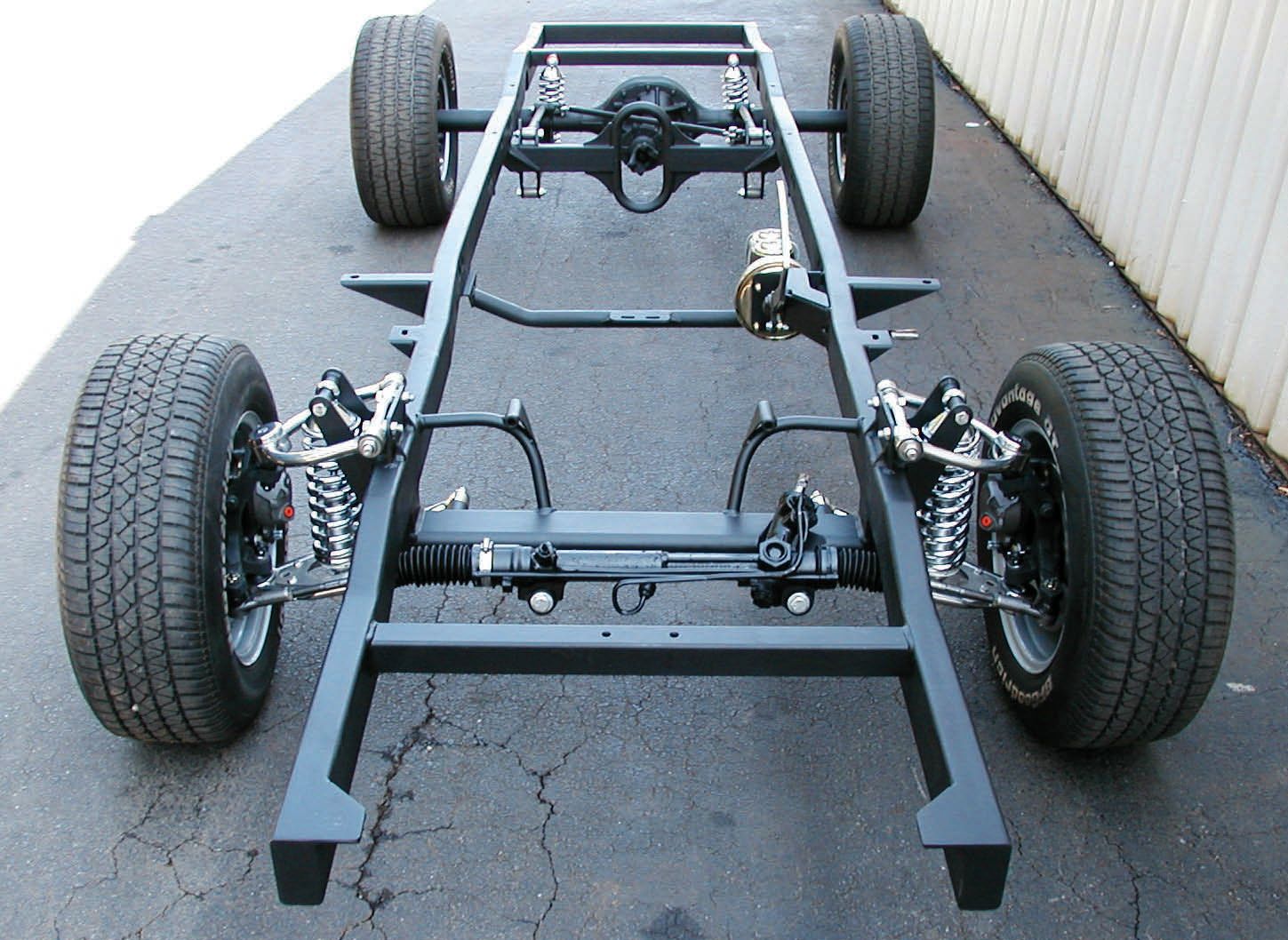

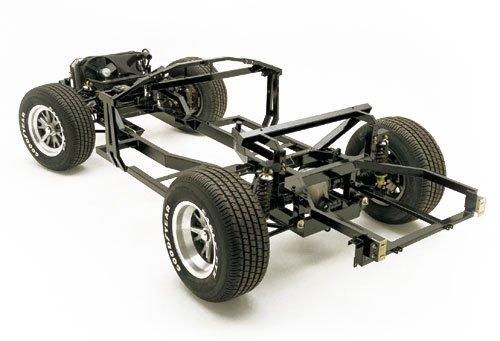

• Рамное шасси, которое в общем случае представляет собой несколько крепких балок, на которые инсталлируются все узлы автомобиля. Такая конструкция позволяет автомобилям перевозить огромные грузы и просто управляться с разными динамическими нагрузками.

• Несущий кузов. В погоне за уменьшением веса легковых автомобилей все функции рамы были переопределены на кузов. Такая рама не позволяет перемещать огромные грузы, но в то же время обеспечивает больший комфорт и скорость движения.

Зависимо от предназначения автомобиля, могут употребляться последующие виды конструкций:

Шасси грузовых автомобилей

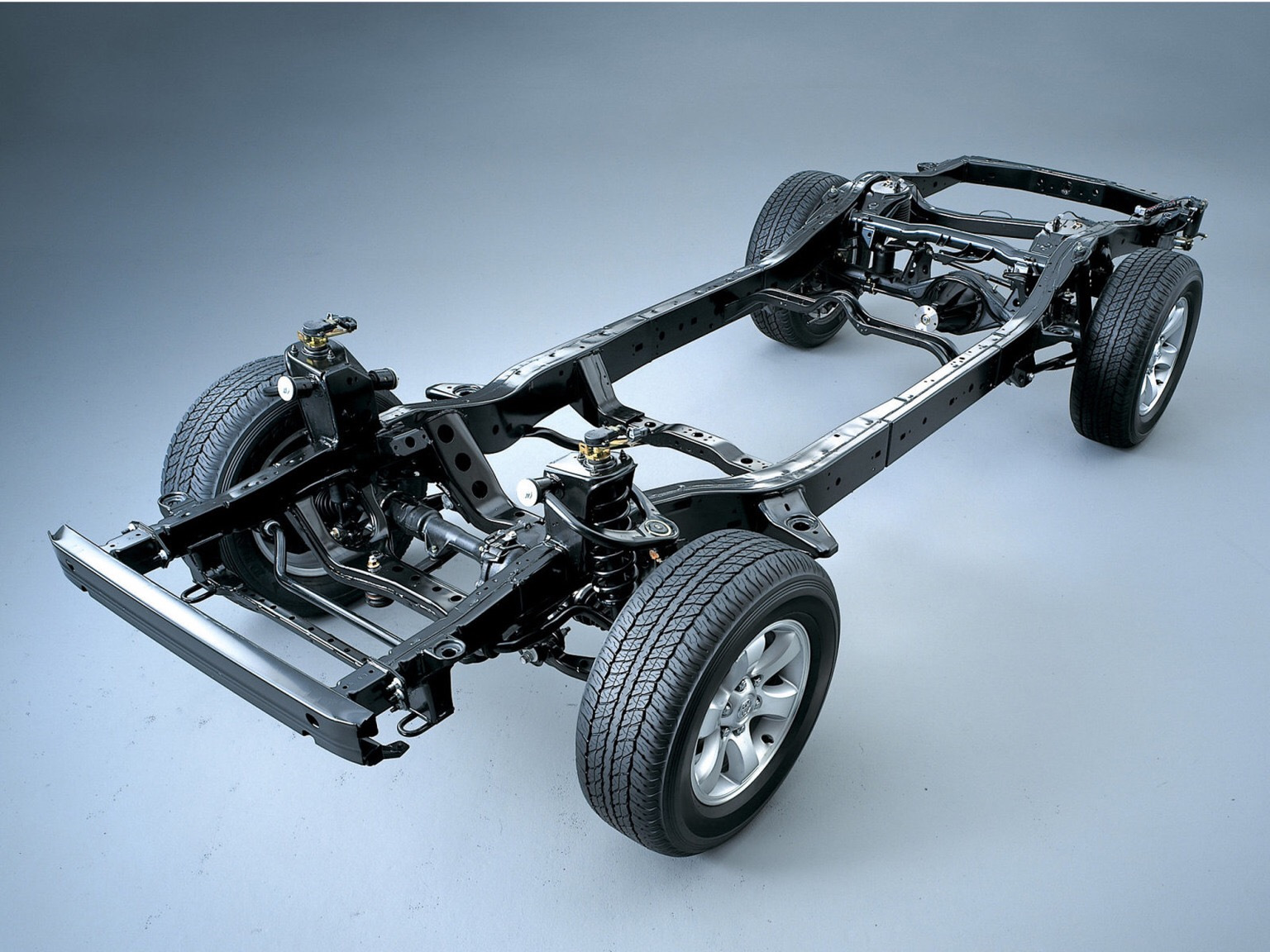

Более всераспространенными числятся лонжеронные рамы. Они представляют собой две продольные балки, соединенные поперечинами. Форма таких балок может быть совсем разной: трубчатой, Х- либо К-образной. В более нагруженной части рама имеет увеличенное сечение швеллера. Параллельная схема лонжеронов (балки размещаются на равном расстоянии на всем протяжении шасси) применяется на грузовых автомобилях. В легковых автомобилях завышенной проходимости могут применятся лонжероны, которые имеют некое расхождение осей как в горизонтальной, так и в вертикальной плоскости.

Хребтовая рама представляет собой одну несущую продольную опору, на которую крепятся поперечины. Часто эта опора имеет круглое сечение, по этому в ней могут располагаться элементы коробки. Такая рама обеспечивает огромную стойкость к кручению, чем лонжероны. Также внедрение шасси хребтового типа подразумевает внедрение независящей подвески всех колес.

Вильчато-хребтовая рама имеет разветвление продольной балки в задней либо фронтальной части. Другими словами она совмещает внутри себя лонжероны и хребтовую опору.

Другие типы рамы шасси не употребляются для грузовых автомобилей.

Другие значения термина

Не считая определения выше, слово «шасси» может использовать для описания самоходных тс, созданных для установки разных машин и устройств. Также этот термин используют касательно той части летательных аппаратов, которая употребляется для движения по аэродрому, воплощения взлета и посадки. Как и в случае с шасси автомобиля, эта деталь смягчает удары и нагрузки при наземном перемещении самолетов. Авиационные шасси, в отличие от авто, могут иметь конструкцию с колесами, лыжами либо поплавками.

Часто значение слова шасси путают с понятием привода автомобиля. Некорректная трактовка определений вызвана тем, что они относятся к фактически одной и той же части тс. Автолюбители свободно молвят, что их автомобиль имеет шасси 4х2. Но при всем этом следует осознавать, что 4х2 — это всего только компоновочная схема, из которой можно выяснить количество ведущих колес, но менее. О том же, что такое шасси, уже было сказано выше. Невзирая на то, что колеса и привод входят в систему шасси, неуместно использовать этот термин только для такового узенького описания.

Типы подвесок

Шасси автомобиля может иметь разные типы подвески:

а) зависимые:

• на продольных рессорах;
• с направляющими парными рычагами;
• с 2-мя продольными рычагами;
• с дышлом;

б) независящие.

Подвески оснащаются рычагами, прокладками, амортизаторами и рессорами. Основной целью этого узла автомобиля является поглощение вибраций и колебаний во время движения. Передняя и задняя подвески отличаются, потому что конструкция управляемых колес просит внедрения более сложных узлов.

Кузова транспортных средств | Автомобильный справочник



Автомобили могут иметь множество вариантов кузовов. Частично мы уже рассмотрели эту тему. Но сейчас хотелось бы поговорить о кузовах коммерческого транспорта. Коммерческий транспорт, это рабочий инструмент бизнеса. Главное достоинство таких машин, это вместительный кузов и неприхотливость в использовании. Вот о том, какими бывают кузова транспортных средств коммерческой направленности, мы и поговорим в этой статье.



Содержание



Классификация кузовов коммерческого транспорта



Типы коммерческих автомобилей



Коммерческие автомобили используются для безопасной и экономичной перевозки людей и грузов.

В этом отношении степень эконо­мической эффективности определяется от­ношением полезного пространства к общему объему автомобиля и отношением полезной нагрузки к его полной массе. Размеры и масса ограничены нормативными законодательными актами.





Широкий спектр типов автомобилей отве­чает потребностям локальных и междугород­ных перевозок, а также требованиям, предъ­являемым на стройплощадках и в особых областях применения (примеры на рис. «Обзор коммерческих автомобилей» ).



Конструкция кузова коммерческого автомобиля



Из-за широкого спектра типов автомобилей процесс расчета размеров кузовов (унифицированного кузова, салона, шасси и т.д.) имеет большую важность уже на самых ран­них стадиях проектирования. На опыте срав­нимых автомобилей определяются эталоны конструкции (массовые серии, самые небла­гоприятные варианты) путем моделирования и расчетов на основе постепенно улучшаемых моделей по методу конечных элементов (FEM) или с помощью моделирования нескольких кузовов (MKS).

Таким образом, жесткость, эксплуатационную пригодность, вибрацион­ные, акустические характеристики, поведение при краш-тесте соответствующих вариантов кузовов можно в существенной степени узнать вычислительными методами, еще до начала испытаний. При расчете кузовов также учиты­ваются требования (международных) стандар­тов безопасности.



Легкие коммерческие автомобили



Коммерческие автомобили малой грузоподъ­емности (2-7 т) используются для местных перевозок людей, товаров и грузов. Легкие грузовики с более мощными двигателями все больше используются и в перевозках на дальние расстояния (экспресс-доставка, ночная доставка). В обоих случаях предъявляются жесткие требования к манев­ренности, динамике, комфорту и безопасно­сти эксплуатации.



Варианты кузовов легких коммерческих автомобилей



Конструктивная концепция основывается на переднем расположении двигателя, приводе на передние или задние колеса, независимой или зависимой подвеске, полной массе 3,5 т и более, сдвоенных колесах на задней оси.

Линейка продукции включает в себя универсальные грузовые автофургоны с закрытым кузовом и автомобили с кузовами-платформами, а также грузовики с низкорамными и высокорамными платфор­мами со специальными надстройками и ка­бинами для экипажа (см. примеры на рис. «Обзор малотоннажных фургонов» ).

В легких грузовиках (полной массой до 6 т), кузова вместе с шасси образуют цельно­металлический грузовой блок (рис. «Легкий автофургон — несущая конструкция» ). Кузов и рама шасси состоят из элементов из штам­пованных металлических листов и профилей, как у легковых автомобилей.

Легкие автофургоны с кузовами платфор­менного типа имеют лестницеобразную раму с открытыми или закрытыми лонжеронами и поперечинами в качестве первичной несущей конструкции (аналогичную тяжелым грузови­кам, см. следующий раздел, рис. Лонжеронная рама грузовика» ).

Более крупные автофургоны обычно имеют отдельное шасси, как у крупнотон­нажных грузовиков (см. следующий раздел). Они имеют отдельный кузов, а кабина, из со­ображений комфорта и уменьшения шума, обычно крепится к раме на гибкой подвеске и таким образом частично изолируется от ви­браций шасси.



Коммерческие автомобили средней и большой грузоподъемности и автомобили-тягачи



В этом секторе грузовых автомобилей широко распространено разделение между несущим шасси и частично несущим кузовом. Макси­мальные размеры и максимально допустимая масса регламентируются законодательными нормами, иногда значительно различающи­мися от страны к стране. К примеру, в Европе максимальные размеры в отношении общей длины и длины полуприцепа изложены в Ди­рективе 96/53/EU. В зоне NAFTA ограничивается лишь длина полуприцепа, но не общая длина.

В большинстве случаев двигатель рас­положен спереди или под полом между осями. Автомобиль приводится через одну или несколько осей со сдвоенными шинами. В отдельных случаях задняя ось имеет оди­нарную ошиновку. Для строительных работ при движении по бездорожью используются автомобили со всеми ведущими колесами с межосевой и межколесной блокировкой дифференциалов и повышенным тяговым усилием.

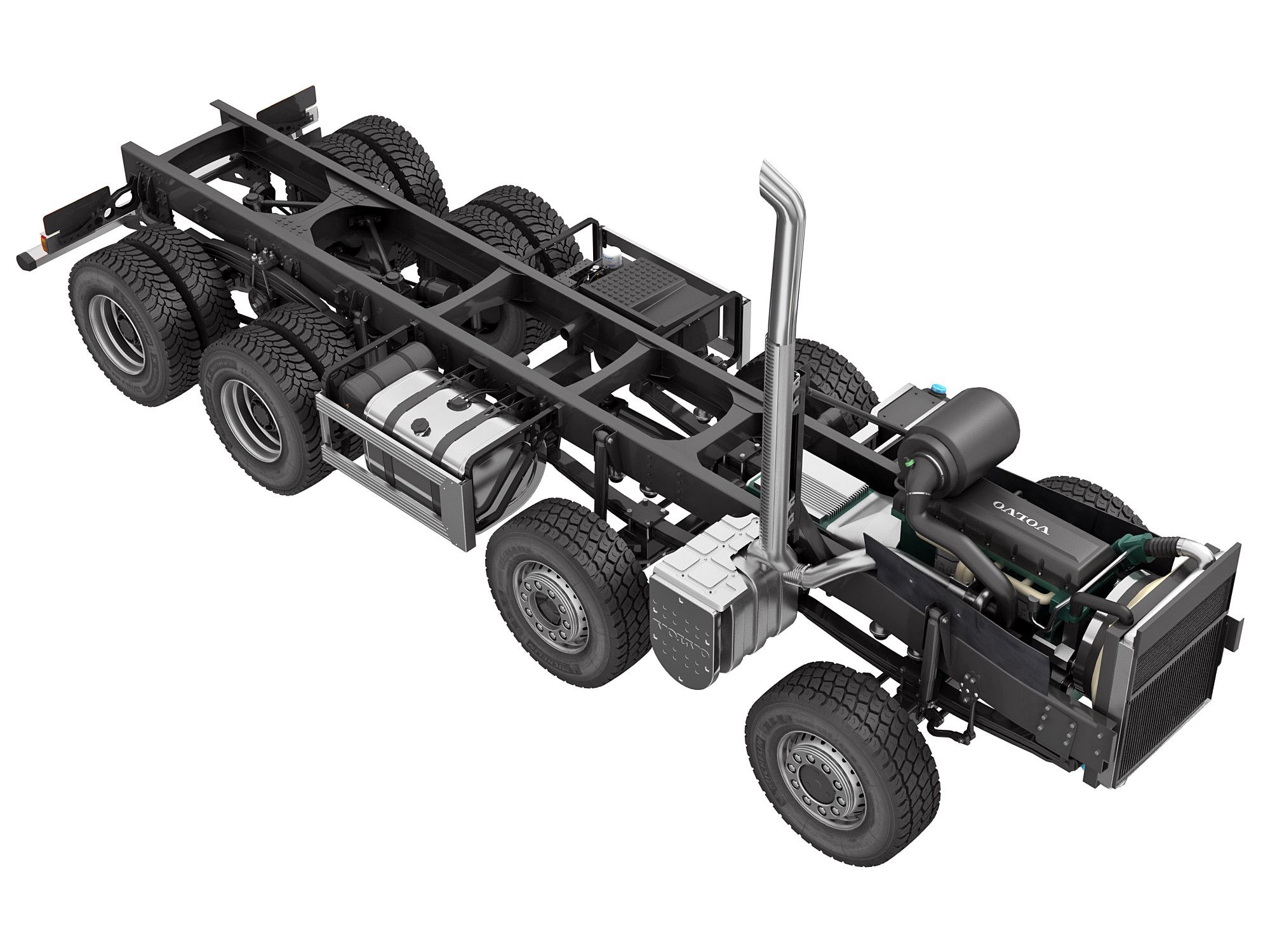

Типы грузовых шасси



Типы грузового шасси (рис. «Типы грузовых шасси» ) обозначаются как N х Z/L, где N обозначает количество колес, Z — количество ведущих колес, a L — количество управляемых колес (сдвоенные считаются как одно). Если L не указано (например, 4×2), то автомобиль имеет два управляемых колеса.



Шасси грузового автомобиля



Обычно ходовая часть имеет рессорную или пневматическую подвеску, передний и задний мосты. Пневматическая подвеска уменьшает ускорение кузова (повышение комфортабельности езды, уменьшение де­формации груза, повышение плавности хода) и позволяет легко переставлять сменные ку­зова (например, контейнеры) и отсоединять полуприцепы.

Трехосные автомобили (6×2) конструиру­ются с подкатным мостом, расположенным спереди или сзади приводного моста в целях повышения полезной нагрузки. Обладающие хорошей тягой грузовики 6×4 для строитель­ства часто имеют две скомбинированных оси, образующих подрессоренную тандемную теле­жку. Нагрузка на эти две оси компенсируется механически посредством расположенной между ними центральной точки приложения нагрузки. В случае с некомбинированными пневматически подрессоренными одиночными осями нагрузка на оси обычно компенсируется пневматически путем изменения жесткости пневматической подвески отдельных осей.



Рама грузового автомобиля



Рама — это несущий элемент грузового автомо­биля, к которому крепится кузов и на котором размещается кабина (рис. «Агрегаты грузового автомобиля» ). Рама имеет лонжеронную конструкцию и состоит из продоль­ных и поперечных элементов (рис. Лонжеронная рама грузовика» ). Размеры продольных и поперечных элементов выбира­ются так, чтобы выдерживать жесткие условия эксплуатации и требования к грузоподъемно­сти (легкие и тяжелые грузовые автомобили), а также с учетом стоимости и массы. Выбор профилей разных сечений (количество и толщина) определяет уровень жесткости на кручение. Крутильно-гибкие рамы являются предпочтительными для грузовых автомоби­лей средней и большой грузоподъемности, поскольку они облегчают работу подвески на неровной дороге. Крутильно-жесткие рамы более подходят для грузовых автомобилей и автофургонов, имеющих небольшие размеры.





Помимо мест приложения нагрузки, крити­ческими местами конструкции рамы являются участки соединения боковых и поперечных элементов (рис. «Соединения элементов рамы» ). Специальные пластины для соединения или отштампованные концы поперечных элементов образуют широкое основание соединения. Узловые соединения крепятся заклепками, болтами и при помощи сварки. Дополнительное усиление в специфи­ческих точках осуществляется посредством вставок в виде уголка или швеллера.

Рама также служит для размещения широ­кого спектра навесных деталей — топливных баков, держателей аккумуляторных батарей, воздушных баллонов, системы выпуска ОГ, за­пасного колеса. Здесь конфигурация зависит от области применения. Специальные установки, такие как подъемные краны и платформенные подъемники, тоже монтируются на раму для со­ответствующих областей применения.



Кабина водителя грузового автомобиля



Существует ряд вариантов кабины, зависящих от концепции автомобиля. В конструкции ка­бины на автомобилях по доставке небольших партий грузов и автомобилях-фургонах дол­жен быть предусмотрен низкий удобный вход. На транспортных средствах, предназначенных для дальних перевозок, наиболее важным будет обеспечение достаточного внутреннего пространства и комфорта. Модульная концеп­ция конструкции позволяет создавать укоро­ченные, средние и удлиненные версии кабин и в то же самое время сохранять те же размеры передней, задней частей и дверей.

Кабина соединяется с рамой через под­веску. Различают комфортабельные и стандартные подвески с различными ком­бинациями пружин и амортизаторов или по­перечными листовыми рессорами с частотой собственных колебаний 1-6 Гц.

С точки зрения конструкции различаются автомобили с кабиной над двигателем (СОЕ) и с кабиной позади двигателя (СВЕ) (рис. «Кабина водителя» ). В транспортных средствах с расположением кабины над двигателем (СОЕ) перегородка моторного отсека и система рулевого управ­ления размещаются справа в передней части автомобиля. Двигатель находится под высоко расположенной кабиной (специальная кабина с плоским полом для движения на дальние расстояния) или под туннелем между водите­лем и напарником. Вход в кабину находится (несколько дискомфортно) перед или выше передней оси. Механический (предварительно скрученный торсионный стержень) или гидрав­лический механизм подъема кабины обеспечи­вает достаточно хороший доступ к двигателю.

В грузовом автомобиле с кабиной, позади двигателя (СВЕ) силовой агрегат расположен перед интерьером кабины, ниже стального или пластикового капота. Водитель заходит в кабину за передней осью.

Стандарты, которым должна соответство­вать кабина в плане аэродинамики, выбора материалов, коррозии и оборудования те же, что и стандарты для кузовов легковых авто­мобилей.



Конструкция кузова грузового автомобиля



Специализированные конструкции кузовов, такие, как бортовая платформа, стандартный фургон, кузов типа «фургон», грузовой авто­мобиль с низкой платформой, автомобиль — цистерна, бетоносмеситель и т.п., позволяют осуществлять экономичные и эффективные перевозки разнообразных грузов и материа­лов. Кузов и несущая рама иногда соединя­ются посредством вспомогательных рам с неположительными или положительными креплениями. Для соединения рамы (которая обычно имеет низкую прочность на кручение) с жестким кузовом требуются особые конструк­тивные элементы (например, подрессоренные крепления в передней части кузова).

Автопоезда и тягачи с полуприцепами ис­пользуются в перевозках на дальние расстояния (рис. «Обзор коммерческих автомобилей» ). По мере увеличения размера транс­портного средства уменьшаются затраты на перевозку груза. Грузовой объем возрастает при уменьшении пространства между кабиной, платформой и прицепом (автопоезд большой грузоподъемности, рис. d, «Обзор коммерческих автомобилей» ). Преимущества седельных автопоездов заключаются в исполь­зовании большей грузовой площади и в более эффективном применении тягачей. Меры улуч­шения аэродинамики, такие, как передняя и бо­ковая отделка кузова автомобиля и специальные аэродинамические отражатели, расположенные между кабиной и кузовом, могут успешно при­меняться для минимизации расхода топлива.



Автобусы



На рынке автобусов предлагаются варианты практически для любой области применения. Благодаря наличию автобусов самых разных типов с широким диапазоном различий по размеру (длине, высоте, ширине) и назначе­нию, рынок автобусов предлагает эти транс­портные средства практически для любой области применения (рис. » Обзор автобусов» ).



Типы автобусов



Микроавтобусы



Перевозят приблизительно до 20 пассажи­ров. Выпускаются на базе ком­мерческих автомобилей или автофургонов полной массой до 4,5 т.



Мини- и средние автобусы



Автобусы, предназначенные для перевозки до 25 человек, называются мини- или средними автобусами. Четкой грани между миниавтобу­сами и средними автобусами не существует. В большинстве своем они разрабатываются на базе коммерческих автомобилей или автофургонов полной массой до 7,5 т. Они иногда строятся на шасси легких автофургонов с лонжеронной рамой, либо используется уни­фицированная цельнометаллическая структура. Измененная конструкция подвески и специальное исполнение кузова (например, с гибкими крепле­ниями) позволяют обеспечить оптимальный ком­форт для пассажиров и снизить уровень шума.



Городские автобусы



Автобусы этого типа совершают поездки на регулярных маршрутах и имеют салон с ме­стами для проезда пассажиров сидя и стоя. Небольшие расстояния между остановками на городских и пригородных маршрутах требуют быстрой посадки-высадки пассажиров. Это достигается наличием широких быстро откры­вающихся и закрывающихся дверей, низкой высотой ступенек (около 320 мм) и низким расположением пола (около 370 мм).

Основные технические данные стандарт­ного городского автобуса:

• Длина-приблизительно 12 м;
• Допустимая полная масса-18 т;
• Количество сидений-32-44;
• Вместимость — приблизительно 105 пас­сажиров.



Использование двухэтажных автобусов (дли­ной 12 м, вместимостью приблизительно 130 пассажиров), трехосных автобусов (длиной до 15 м, вместимостью приблизительно 135 пассажиров) и сочлененных автобусов (вме­стимостью приблизительно 160 пассажиров) позволяет увеличить провозную способность автобусных маршрутов.



Междугородные автобусы



В зависимости от области применения (пере­возка стоя не разрешается на скорости более 60 км/ч), используются конструкции с низким полом и низкой посадкой (как в городских ав­тобусах) или с высоким полом и небольшими багажными отделениями (очень похожие на туристические). Междугородные автобусы имеют длину 11-15 м (18 м — для сочленен­ных автобусов).



Туристические автобусы



Предназначены для комфортного сообщения на средние и дальние расстояния. По конструк­ции они различаются от низких двухосных стандартных автобусов до двухэтажных меж­дугородных автобусов-люкс с отдельной каби­ной для водителя и имеют длину от 10 до 15 м.



Конструкция кузова автобуса



Облегченная конструкция на основе несу­щего кузова (цельнометаллическая струк­тура): рамы кузова и основания, прочно сва­ренные вместе, состоят из штампованных элементов решетчатого типа и прямоуголь­ных труб (рис. «Унифицированный кузов автомобиля» ).





В случае с шасси, кузов располагается на несущей лонжеронной раме (как у тяжелых грузовиков). За исключением мини- и сред­них автобусов эта конструкция редко встре­чается в Европе.



Системы шасси автобусов



Горизонтально или вертикально располо­женный двигатель устанавливается сзади и служит приводом заднего моста. Пневмати­ческая подвеска всех осей обеспечивает до­статочный уровень устойчивости во время движения и высокий комфорт. Междугород­ные и экскурсионные автобусы, в основном, оборудованы передней независимой под­веской. На всех осях автобуса применяются дисковые тормоза (часто в тормозных систе­мах используются тормоза-замедлители).



Пассивная безопасность грузовых автомобилей



Пассивная безопасность призвана ограничить последствия ДТП и защитить других участни­ков движения. Систематическая регистрация ДТП, исследования грузовиков, попавших в ДТП, и интенсивная компьютерная оптимиза­ция помогают разработать меры безопасности.



Требования к пассивной безопасности



Вообще говоря, должна быть продемонстриро­вана эффективность и прочность систем удер­живания водителя и пассажиров. Поэтому при расчете размеров кузовов грузовых автомобилей должны учитываться такие аспекты, как проч­ность и жесткость точек крепления ремней безо­пасности на сиденьях и соответствующих элемен­тов кузова (полозья сидений, пол, рама и т. д.).

В случае возникновения ДТП кабина водителя и пассажирский салон должны сохранять необ­ходимое пространство для выживания водителя и пассажиров, и в то же самое время уровень замедления не должен превышать чрезмерных значений. Существует ряд решений этой про­блемы, зависящих от концепции автомобиля.

Для грузовых автомобилей по доставке товаров и автофургонов передняя часть кон­струкции должна включать средства демпфи­рования энергии, как это предусмотрено для легковых автомобилей. Несмотря на более короткие пути деформации и более высокий уровень высвобождаемой энергии, физио­логически допустимые пределы не превыша­ются практически ни одного показателя краш-тестов легковых автомобилей (требования законодательства и стандартные испытания).

У легких автофургонов должны быть также обеспечены функции, предотвращающие трав­мирование пассажиров из-за неконтролируе­мого движения груза. Статическая и динами­ческая прочность таких функций (перегородки, клетки и сети) должна быть просчитана мате­матически или определена путем испытаний.

В грузовых автомобилях боковые элементы, проходящие до переднего бампера, могут по­глощать высокие значения сил, действующих в продольном направлении. Такие меры пассив­ной безопасности основаны на анализе ДТП и призваны улучшить конструкцию кабины. Испытания на статические и динамические напряжения, ударную прочность передней и задней поверхностей кабины, а также на воз­действие таких нагрузок на крышу позволяют моделировать напряжения, получаемые во время реальных столкновений. Они описаны в Правилах ЕСЕ R29, но прохождение этих ис­пытаний как условие сертификации требуется лишь в немногих европейских странах.

Статистический анализ данных о ДТП по­казывает, что самым безопасным средством перевозки пассажиров является автобус. Ста­тические испытания крыши под нагрузкой и испытания с динамическим опрокидыванием свидетельствуют о прочности кузова. Исполь­зование замедляющих пламя и самогасящихся материалов для оборудования пассажирского салона сводит риск пожара к минимуму.

Поскольку в дорожном движении участвует много разных типов автомобилей, то столкно­вения между легкими и тяжелыми автомоби­лями неизбежны. В результате разности масс транспортных средств и несовместимости гео­метрии автомобилей и конструктивной проч­ности риск получения ранения в автомобиле небольшого размера значительно выше.

Скорость Δv при центральном пластичном ударе для лобовых столкновений или столкно­вений при движении в одном направлении (ав­томобиль 1 и автомобиль 2) определяется как

μ = m₂ / m₁; Δv₁ = μv_r / 1+μ; Δv₂ = v_r / 1+μ

где:

m₁и т₂— массы автомобилей,

v_r — от­носительная скорость до удара.

Боковые, передние и задние защитные сред­ства, препятствующие подъезду под автомо­биль, позволяют уменьшить опасные условия, при которых более легкий автомобиль попа­дает под более тяжелое транспортное средство. Иными словами, они призваны защитить дру­гих участников дорожного движения (рис. «Задний противооткатный брус, устанавливаемый на грузовом автомобиле» ).



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Шасси — это… Что такое шасси?

В этом центре германские конструкторы разработали полноприводное четырехосное шасси для бронеавтомобиля, но оно оказалось слишком дорогим для дальнейшей доработки, и за основу было ьзято шасси 6×4, разработанное на базе шасси грузовика «Даймлер-Бенц».

Как и большинство советских довоенных РЛС, РУС-2 выпускался в мобильном варианте и состоял из 3 фургонов, установленных на автомобильном шасси: электрогенератора и приемника, смонтированных на шасси ГАЗ-ААА и передатчика на шасси ЗиС-6.

С самолета № 3504 ввели упругую (мягкую) подвеску основных стоек шасси (на гидравлических демпферах), что позволило изменить частоту собственных колебаний системы крыло-шасси и увеличить критическую скорость флаттера системы в 1, 5 раза.

Кажется, схему шасси самолета не раз на доске чертили, а вот пока не потер как следует эти самые шасси тряпкой, не пощупал руками, знания были не те, больше теоретические.

Ну, может быть, еще «ликер шасси»… Открытие ставшего впоследствии знаменитым «ликера шасси» было обязано этой же паршивой погоде.

Шасси самолета слизывали морскую пену; она сорвалась с широкой резины, едва высокоплан коснулся береговой полоски, и колеса — вначале основного шасси, а затем носовое — закрутились с бешеной скоростью, разбрасывая песчаные перья.

Орбитальная скорость возле поверхности Глаза маленькая, метров двести в секунду, сесть на шасси раз плюнуть, наше шасси и не такое выдерживало.

Когда время пребывания шасси в камере признается достаточным, крышку опять надевают на трубу объектива, а шасси вынимают и уносят в лабораторию.

Моторы шасси зажужжали, и три набора колес поднялись в свои ниши на носу и в крыльях машины. — Шасси убраны и заперты.

В целях уменьшения стоимости в его конструкции широко использовались узлы и агрегаты серийных истребителей (носовая часть фюзеляжа и передняя опора шасси — от F-5A, основное шасси — от F-16 и т.п.).

Автомобильные шасси

На сегодняшний день человек неспособен обойтись без техники особого назначения. В случае проблем с электроэнергией люди, скорей всего, вызовут энергетиков, которые разберутся с образовавшейся проблемой, а для тушения пожара всегда приезжает пожарная машина, с людьми, готовыми помогать. Хоть в современном мире развитие глобальных технологий идёт полным ходом, но не стоит забывать о важности привычных изобретений. И шасси прицепа автомобиля является именно таким изобретением, притом очень нужным, важным и полезным.

Детально о конструкции и применении шасси автомобильного прицепа

 Рама с подвеской и оси с колесами — это и есть вся конструкция (обычно добавочных кузовов и прочих надстроек нет). Каждая модель выбирается в зависимости от сферы её применения. Этот вид прицепов имеет весомое преимущество в виде того, что на них можно прикрепить нужное потребителю оборудование.

Также такие прицепы имеют разную грузоподъёмность и на них можно установить разные контейнеры, цистерны, манипуляторы, вагончики и т.д. Есть несколько видов, а именно шасси тракторных прицепов, автомобильных, автомобильные самосвальные, тракторные самосвальные и т.д. Также на сегодняшний день есть возможность изготовления прицепа по индивидуальной разработке.

Одинаково хорошо автомобильные шасси прицепа эксплуатируются на городских и сельских дорогах. Стоит отметить, что они могут использоваться в разных условиях. Из-за использования автомобильных шин, проходимость таких прицепов увеличивается. Именно благодаря таким характеристикам этой конструкции, она довольно распространена во многих странах и регионах.

Для масштабных предприятий, которые сталкиваются с перевозками различных объёмных устройств и предметов, такие прицепы просто необходимы. И с экономической точки зрения намного выгоднее приобрести данный прицеп, чем тратиться на аренду. Немаловажна регистрация шасси в ГАИ, так как это обязательно. Нужно иметь специальные сертификаты, которые разрешают использование данной техники и уведомляют, что эта техника безопасна для других участников дорожного движения.

Разновидности изделий

У разных видов прицепов шасси также имеет разную конструкцию в зависимости от следующих параметров: типа, грузоподъёмности, веса и то, для чего он нужен, его назначения.

Основные типы:

• Одноосные прицепы, с одной осью, для использования человеком, не нацелен на перевозку тяжёлых предметов.
• Тандемные низкорамные прицепы, для не самых тяжёлых грузов.
• Высокорамные прицепы, специально для тяжёлых грузов.
• Прицепы-контейнеровозы, для перевозок особого назначения.

Любой из видов шасси может использоваться как «конструктор» для дальнейшей реализации конкретных целей собственника. На таких шасси возможно оборудовать спецтехнику, установить автономный рефрижератор, оборудовать прицеп для перевозки определенных материалов. Без переоборудования шасси соответствующей грузоподъёмности можно использовать для перевозки морских съемных роликовых контейнеров. В основном, если позволяет конструкция, они снабжаются винтовыми домкратами. Это уменьшает нагрузку на колесные пары, и ходовую часть.

Все шасси прицепов проходят искусственно созданные испытания на прочность и износостойкость при эксплуатации в разных климатических и технологических условиях.

Видео:прицеп 8594 шасси прицепа на односкатной ошиновке батоны 385

Поиск запроса «шасси прицепа» по информационным материалам и форуму

Автокраны и краны на специальных шасси – Основные средства

Невозможно представить современное строительство без самоходных кранов. Сложилось несколько основных направлений в развитии шасси для них – автомобильные, специальные шасси (автомобильного типа), пневмоколесные, гусеничные, рельсоколесные.

Наиболее популярны в России краны на автомобильных шасси. Достоинства автокрана – доступность, высокая транспортная скорость, быстрое развертывание в рабочее положение и унификация с существующим парком грузовых автомобилей – были и остаются основой популярности этого вида техники.

С освоением отечественным автопромом многоосных шасси появилась возможность создавать краны с улучшенными грузовысотными характеристиками, грузоподъемность «старших» моделей выросла до 50 т, и это расширило возможности и сферы применения автокранов. Если раньше 7…16-тонные краны можно было использовать для перемещения грузов ограниченной массы, в малоэтажном строительстве и коммунальном хозяйстве, то современные автокраны большой грузоподъемности и с большой высотой подъема крюка применяют в высотном строительстве, на монтаже крупных объектов, при подъеме-опускании тяжелых грузов на значительную высоту и глубину. Одновременно возросшие габаритные размеры шасси и опорный контур ограничивают свободу действий автокранов на тесных площадках, в плотной городской застройке. Спрос также смещается в сторону большей грузоподъемности. Сегодня, потеснив прежнего лидера – 16-тонный кран, наибольшей популярностью пользуется автокран грузоподъемностью (г/п) 25 т, хотя спрос на краны г/п 16, 17, 20 т сохраняется.

В советское время основными поставщиками шасси для автокранов гражданского строительства были ЗИЛ и МАЗ. Реже встречались автокраны на шасси КрАЗ и КамАЗ. Кременчугский завод был единственным поставщиком шасси для кранов и экскаваторов, предназначенных для армии. Сегодня структура поставщиков шасси изменилась. Большинство автокранов выпускают на шасси КамАЗ. За ним следует Минский автозавод. Освоили монтаж крановых установок на шасси автозавода «Урал». Среднетоннажные шасси ЗИЛ больше не востребованы: эту нишу заняли краны-манипуляторы. Краны на шасси КрАЗ поставляют украинские, т. е. зарубежные заводы – Дрогобычский завод автомобильных кранов и «Краян».

В 2008 г. проявилась тенденция адаптировать крановые установки к шасси из дальнего зарубежья – идея, давно витавшая в воздухе. Как показывает практика, шасси изнашивается значительно быстрее, чем крановая установка. С импортным шасси ресурс выравнивается. Ульяновский механический завод № 2 освоил шасси Ford Cargo. Клинцовский автокрановый завод разработал техническую документацию и стратифицировал краны на шасси Isuzu и Hyundai. Общее падение спроса остановило это движение, но при восстановлении рынка Клинцовский автокрановый завод готов удовлетворить запросы на такие краны.

Основной поставщик шасси для отечественных крановых заводов – ОАО «КАМАЗ», и в структуре поставок львиная доля приходится на трехосные шасси 6х4, идущие под монтаж 25-тонных кранов КамАЗ-53229 и КамАЗ-65115, а также полноприводное шасси КамАЗ-53228 с двускатной ошиновкой на задней тележке. Ульяновский механический завод № 2 устанавливает на шасси КамАЗ-53228 и КамАЗ-53229 краны г/п 30 т.

Не так давно крановые заводы освоили армейское шасси КамАЗ-43118 (6х6) с односкатной ошиновкой. Ивановский «Автокран» устанавливает на него 16-тонный кран, клинцовский завод – 20- и 25-тонный краны, Галичский завод – 25-тонный. Армейское шасси КамАЗ-63501 8х8 Галичский завод использует для кранов г/п 32 т.

Появление у Камского автозавода двухосных шасси КамАЗ-43253 и КамАЗ-53605 открыло автокрановым заводам возможность предложить потребителю компактные, маневренные и доступные по цене краны г/п до 20 т.

Четырехосное шасси КамАЗ-6540 (8х4) служит базой для 32- и 40-тонных кранов Галичского и Клинцовского заводов, на шасси КамАЗ-65201 Галичский завод монтирует кран г/п 50 т – самый мощный сегодня кран на стандартном автомобильном шасси отечественного производства. На выставке «СТТ’ 2008» компания Liebherr показала интересный гибрид – кран LTF 1045-4.1 г/п 45 т с автономным двигателем на шасси КамАЗ-65201. Основной недостаток шасси КамАЗ – недостаточная для крановой установки жесткость рамы – преодолен за счет жесткой неповоротной, или обвязочной, платформы. Вместе с тем мощная высокая платформа утяжеляет конструкцию, высокий центр тяжести негативно сказывается на ходовых качествах автокрана, не говоря о прочих недостатках конструкции и сборки челнинских автомобилей.

Прочные и мощные минские шасси всегда пользовались популярностью, хотя в последние годы было много нареканий на качество сборки. Минский автозавод поставляет двух- и трехосные шасси. На двухосные Клинцовский завод монтирует краны г/п 16, 20 и 25 т, Ивановский завод – 16-тонники, Ульяновский завод – 20-тонники. Трехосное шасси МАЗ-630303 поступает в Иваново и Галич под монтаж 32-тонных кранов, шасси МАЗ-630308 – под монтаж 25-тонных кранов. На шасси МАЗ-6303А3 завод «Могилёвтрансмаш», входящий в РУП «МАЗ», монтирует кран г/п 25 т.

«Эмиграция» Кременчугского автозавода лишила российскую армию поставщика мощных шасси большой грузоподъемности, отличающихся прочностью, высокой проходимостью и простотой в эксплуатации. Со временем им нашлась замена – шасси автозавода «Урал». Для кранов г/п от 16 до 25 т используют шасси «Урал-43202 и «Урал-5557». Бо’льшая часть кранов поступает в открытую продажу.

Все отечественные автокраны выполнены по общей схеме – гидропривод установки приводится от двигателя шасси. Европейские краностроители Liebherr, Sennebogen, Luna выпускают автокраны г/п 35…70 т с крановыми установками, оснащенными автономным двигателем. В Западной Европе автокраны есть, но гораздо популярнее краны на специальных шасси. Сегмент грузоподъемности менее 35 т заполнен кранами-манипуляторами.

Доступность автошасси имеет обратную сторону – это ограниченная грузоподъемность и необходимость в обвязочной платформе с выдвижными опорами, на которую монтируют крановую установку, утяжеляющую конструкцию и повышающую центр тяжести. Этих недостатков лишены специальные шасси автомобильного типа. Для этого класса техники г/п от 35 до 1200 т характерны следующие признаки. Рама шасси выполнена заодно с платформой крановой установки и несет выдвижные опоры. У шасси и крановой установки автономные двигатели и кабины. Гидросистема выдвижения опор приводится от двигателя шасси. В зависимости от массы машины у шасси от двух до девяти осей. Подвеска гидропневматическая, позволяющая регулировать дорожный просвет. Подвеска и односкатная ошиновка обеспечивают высокую проходимость. На многоосных шасси все оси ведущие и управляемые за исключением средних.

Краны на спецшасси предлагают высокую транспортную скорость – до 80 км/ч. Следует учесть, что нагрузка на ось 12 т (разрешенная нагрузка на ось на трассах федерального значения колеблется от 5 до 11,5 т), а краны большой грузоподъемности не вписываются в разрешенные габариты и требуют специального разрешения и сопровождения для движения по дорогам общего пользования. Противовес перевозят отдельным транспортом, монтаж и демонтаж противовеса проводится самим краном без использования других грузоподъемных средств. У самых больших кранов демонтируют и перевозят отдельно секции стрелы. Для преодоления участков с ограничениями по нагрузке на ось приходится демонтировать и перевозить отдельно стрелу, а порой и опоры.

Фактически краны на специальных шасси как класс появились в 1981 г., когда компания Liebherr получила от Машиноимпорта заказ на 330 телескопических кранов. Заказчик оговорил жесткие условия по проходимости и климатической адаптации. Именно в ходе исполнения «контракта 330» родился новый тип мобильных кранов – вседорожный с односкатной ошиновкой, предназначенный для движения по дорогам всех категорий. До этого мобильные краны были шоссейные с двускатной ошиновкой. Впоследствии это техническое решение переняли другие европейские краностроительные фирмы – Demag и FAUN, а затем американские и японские. Сфера применения кранов на спецшасси – высотное строительство, погрузка и монтаж тяжелых и крупногабаритных объектов.

Автомобильные шасси для российских кранов

Модель шасси	Двигатель	Мощность, кВт	Снаряженная масса, кг	Полная масса, кг	Грузоподъемность крана, т
КамАЗ-43253 (4х2)	740. 31-240	165	6200	15 200	До 20
КамАЗ-53605 (4х2)	740.30-260	191	7000	16 500	До 20
КамАЗ-53229 (6х4)	740.51-240	165	7250	24 000	25; 30
КамАЗ-65115 (6х4)	740.51-260	180	7650	25 200	25
КамАЗ-43118 (6х6)	740.30-260	191	8600	20 750	До 25
КамАЗ-53228 (6х6)	740.51-240	165	8280	24 000	25; 30
КамАЗ-6540 (8х4)	740.51-260	180	8850	31 000	32; 40
КамАЗ-65201 (8х4)	740.50-360	255	10 850	35 000	50
КамАЗ-63501 (8х8)	740.50-360	255	10 750	26 900	32
«Урал-4320» (6х6)	ЯМЗ-236НЕ2	169	8000	17 300	25
«Урал-5557» (6х6)	ЯМЗ-236НЕ2-3	169	8555	21 300	До 20
МАЗ-533702 (4х2) (Euro 2)	ЯМЗ-236НЕ2	169	6250	18 000	16
МАЗ-5337A2 (4х2) (Euro 3)	ЯМЗ-6563. 10	169	6250	18 000	16; 20; 25
МАЗ-6030308 (6х4) (Euro 2)	ЯМЗ-238ДЕ2	243	9600	26 500	25
МАЗ-630303 (6х4) (Euro 2)	ЯМЗ-236БЕ-2	183	9200	26 700	25; 30; 32
МАЗ-6303A3 (6х4) (Euro 3)	ЯМЗ-6562.10	183	9200	24 700	25
Ford Cargo 3430 D (6х4)	Ford-Ecotorq	220	8985	26 000	30
Isuzu CYZ 51K (6х4)	Isuzu 6WF1 ТС	270	11 490	28 495	25

Для российских заводов «Автокран» и «Газпром-кран» специальные шасси поставляют Брянский автозавод и Минский завод колесных тягачей. Ивановский «Автокран» выпустил уже несколько единиц крана КС-8973 г/п 100 т на брянском спецшасси КШ-8973. Первый такой кран был представлен в 2004 г. Гидропневматическая подвеска пятиосного шасси позволяет регулировать дорожный просвет. Управляемых мостов четыре: первый, второй, четвертый и пятый. Шасси способно маневрировать на узкой площадке, используя согласованный поворот передних и задних колес либо диагональный ход, при этом средний, третий мост поднимается и не мешает движению. Шасси оснащено дизелем ЯМЗ 8424.10-08 мощностью 345,5 кВт с турбонаддувом и автоматической коробкой передач.

Производство 50-тонных кранов «Ивановец» КС-6476 на шасси МЗКТ-69234 и КС-6478 на специальном шасси БАЗ-80291 передано по лицензии на камышинский завод «Газпром-кран» летом 2006 г. Шасси МЗКТ-69234 (8х4х4) предназначено для монтажа и привода кранов г/п до 50 т, гидравлических подъемников с высотой подъема до 50 м и их транспортировки по дорогам всех категорий. Шасси оснащено двигателем ЯМЗ-238ДЕ2 мощностью 243 кВт, механической трансмиссией, рессорной подвеской. Три насоса приводят гидравлические механизмы крана от двигателя шасси. Максимальная скорость шасси – 50 км/ч, длина – 10 800  мм, радиус поворота – 14 м, т. е. шасси не отличается компактностью и маневренностью.

В 2007 г. гамму техники «Автокрана» пополнил КС-6478 на шасси БАЗ-80291 (8х4х4). Это шасси также оснащено рессорной подвеской, двигателем КамАЗ-740.30-260 мощностью 191 кВт и механической трансмиссией. Максимальная скорость шасси – 70 км/ч.

В 2006 г. «Автокран» представил 32-тонный кран КС-59712 на двухосном шасси БАЗ-8027 (4х4). Управляемый мост передний, радиус поворота шасси при длине 8830 мм и ширине 2540  мм по внешнему колесу составляет 9,3 м. Как опция предусмотрен вариант с обоими управляемыми осями. Независимая гидропневматическая подвеска, блокировка межколесных дифференциалов и дифференциала в раздаточной коробке, широкопрофильные шины КАМА-1260 425/85 R21 с регулируемым давлением обеспечивают высокую проходимость и комфортное вождение. Двигатель шасси ЯМЗ-236БЕ20-16 обеспечивает мощность 184 кВт и максимальную скорость 70 км/ч.

Не забыты и самые популярные 25-тонные краны. Для них Брянский автозавод разрабатывает специальные трехосные шасси – альтернативу шасси КамАЗ. В феврале 2007 г. началось серийное производство шасси БАЗ-8029, предлагающего целый ряд преимуществ. Шасси выполнено как одно целое с нижней платформой, и за счет этого значительно понижен центр масс машины и улучшились ее ходовые качества – устойчивость и управляемость. На выставке «СТТ’ 2008» «Автокран» представил 25-тонный кран КС-54712 с новой кабиной крановщика на шасси БАЗ-80311 (6х4) с кабиной зарубежного производства (китайской), а также кран КС-54711Б на том же шасси, но с кабиной брянского производства.

Компания Liebherr, краны которой у нас наиболее популярны, выпускает на спецшасси собственной разработки и производства краны серии LTM с телескопической стрелой, для которых используются шасси с числом осей от двух до девяти в зависимости от модели крана, и краны серии LG с решетчатой стрелой на восьмиосных шасси.

Краны Liebherr на специальных шасси

Модель	Грузоподъемность крана, т	Колесная формула	Двигатель	Мощность, кВт
LTM 1030-2. 1	35	4х4х4	MB OM 906 LA	205
LTM 1040-2.1	40	4х4х4	MB OM 906 LA	205
LTM 1050-3.1	50	6х6х6	Liebherr D936L A6	270
LTM 1055-3.2	55	6х6х6	Liebherr D936L A6	270
LTM 1070-4.2	70	8х6х8	Liebherr D936L A6	270
LTM 1090-4.1	90	8х8х8	Liebherr D846 A7	350
LTM 1095-5.1	95	10х8х10	Liebherr D 846 TI A7	370
LTM 1100-4.2	100	8х8х8	Liebherr D 846 TI A7	350
LTM 1100-5.2	100	10х8х10	Liebherr D 846 TI A7	370
LTM 1130-5.1	130	10х8х10	Liebherr D 846 TI A7	370
LTM 1150-6.1	150	12х8х10	Liebherr D9508 A7	400
LTM 1160-5. 1	160	10х8х10	Liebherr D 846 TI A7	370
LTM 1200-5.1	200	10х8х10	Liebherr D 846 TI A7	370
LTM 1220-5.2	220	10х8х10	Liebherr D 846 TI A7	370
LTM 1250-6.1	250	12х8х10	Liebherr D9508 A7	450
LTM 1300-6.1	300	12х8х10	Liebherr D9508 A7	450
LTM 1400-7.1	400	14х8х14	Liebherr D9508 A7	450
LTM 1500-8.1	500	16х8х12	Liebherr D9508 A7	500
LTM 11200-9.1	1200	18х8х18	Liebherr D9508 A7	500
LG 1550	550	16х8х12	Liebherr D9508 A7	440
LG 1750	750	16х8х16	Liebherr D9508 A7	500

Основные несущие конструкции шасси сварены из высокопрочной стали STE 960 c пределом прочности 960 Н/кв. мм, качество швов задокументировано после проверки ультразвуком. Гидропневматическая подвеска Niveaumatic с программными режимами «Установка крана на опоры», «Передвижение крана с оснасткой», «Движение крана по дороге» автоматически устанавливается в требуемое положение и обеспечивает вертикальное перемещение мостов +150…–100 мм. Гидроцилиндры подвески необслуживаемые, штоки защищены специальными кожухами. За счет гидравлических связей гидроцилиндров разных мостов обеспечена устойчивость крана от опрокидывания. В электрогидравлическом рулевом управлении реализовано пять программных режимов – «Движение по дорогам общего пользования», «Минимальный радиус поворота», «Диагонально-боковой ход», «Объезд без заноса кормовой части», «Независимое управление задними мостами». На скорости свыше 30 км/ч задние мосты автоматически фиксируются в положении прямолинейного движения.

В качестве силовых установок для шасси и крана Liebherr использует собственные двигатели, которые выпускает завод в Бюлле (Швейцария), за исключением 35- и 40-тонных кранов – на них установлены двигатели Mercedes-Benz. Двигатель смонтирован за кабиной и в зависимости от модели крана агрегатирован либо соединен карданной передачей с автоматизированной КП ZF. У кранов г/п 35…70 т гидравлика крановой установки приводится от двигателя шасси, крановые установки большей грузоподъемности снабжены автономным двигателем Liebherr.

Что такое автомобильное шасси и для чего он нужен?

Знайте свои основы: АБС, тормоза, шасси автомобиля, дифференциал, ЕСМ, рама, клапан Хиггинса и т. Д. (Вы понимаете). По некоторым оценкам, средний современный автомобиль состоит примерно из 30 000 деталей, от маленьких болтов до гигантских панелей кузова. Шасси — это один из основных компонентов, но что это такое и для чего он нужен?

Основы шасси

Возможно, самая большая часть вашего автомобиля, с которой вы не знакомы, шасси составляет основу для остальной части автомобиля.Без него некуда установить двигатель или колеса, и вам негде сесть, но мы говорим не только о раме, если она есть в автомобиле!

По сути, шасси — это все, что нужно для движения автомобиля:

• Рама или Unibody — все остальное присоединяется к этой, самой прочной части автомобиля.
• Подвеска — Рычаги, пружины, стойки и амортизаторы обеспечивают курсовую устойчивость и комфортную езду.
• Рулевое управление — Рулевой механизм определяет направление движения автомобиля.
• Двигатель — Обеспечивает движущую силу для перемещения вашего автомобиля с места на место.
• Трансмиссия и приводной вал — снижает вращающую способность двигателя до более управляемой скорости.
• Дифференциалы — разделяет выходной сигнал трансмиссии влево и вправо, иногда вперед и назад, чтобы сбалансировать разную скорость вращения колес в зависимости от условий поворота и тяги.
• Приводные валы и мосты — передача крутящего момента на дифференциалы и отдельные колеса.
• Колеса и шины — Передача крутящего момента на землю.
• Тормоза — Когда нужно остановиться!

Изначально все автомобили имели конструкцию «кузов на раме» или «кузов на шасси». После сборки шасси на него бросали тело. Кузов представляет собой оболочку, которая крепится болтами к шасси автомобиля. Затем добавляются двери, крыша, окна, сиденья, коврики, подушки безопасности, приборная панель, приборная панель, органы управления трансмиссией и рулевым управлением, кондиционер, радио и подстаканники.

Основы конструкции автомобиля

Позже была разработана конструкция unibody, которая, по сути, представляла собой кузов со встроенными в него конструкционными материалами.В автомобилях Unibody используются короткие рамы или подрамники для тяжелых компонентов спереди и сзади, таких как двигатель и трансмиссия, а также передняя и задняя подвеска. В этом случае кузов — это «рама» или шасси автомобиля, к которому крепится все остальное.

Ноу-хау в области шасси автомобиля

На дорогах по-прежнему много автомобилей с кузовом на раме, таких как рабочие грузовики и внедорожники, но они по своей сути тяжелее и «управляемы», как грузовики. В то же время их легче модифицировать, а в случае аварии ремонтировать без ущерба для безопасности и надежности.

Автомобили, сконструированные с использованием Unibody, обычно легче, имеют лучшую экономию топлива и управляются больше как автомобили, даже современные кроссоверы unibody, внедорожники и легкие грузовики. Поскольку корпус и рама интегрированы, модификации являются более трудными, а аварии могут нарушить целостность конструкции. Ремонт сложнее или может быть невозможным, в зависимости от степени повреждения.

Важно знать структуру вашего автомобиля. От цельнометаллических хэтчбеков до грузовиков класса 5 с кузовом на раме — нужно понимать множество различных конструкций шасси.

Ознакомьтесь со всеми деталями кузова и шасси, доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта. Чтобы получить дополнительную информацию о шасси вашего автомобиля, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Лучший автомобильный комплект шасси — Выгодные предложения на автомобильный комплект шасси от глобальных продавцов автомобильных комплектов шасси

Отличные новости !!! Вы находитесь в нужном месте для автомобильного комплекта шасси.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот автомобильный комплект верхнего шасси вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автомобильный комплект шасси на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в автомобильном комплекте для шасси и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести автомобильный комплект шасси по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Материнское шасси

GT300 — Racecar Engineering

В категории GT300 Super GT есть три типа автомобилей: автомобили европейского типа, построенные в соответствии с правилами FIA GT3, автомобили JAFGT300, которые являются исключительно сильно модифицированными серийными автомобилями, и последняя подгруппа автомобилей, «Материнское шасси», которые не имеют производственных частей. их конструкция вообще.В этой статье рассказывается история материнского шасси и автомобилей «MC», появившихся после его появления.

Часть 1: Рождение Матери.
В конце 2011 года группа ключевых игроков японской индустрии автоспорта во главе с основателем компании Dome Минору Хаяши создала новый гоночный автомобиль GT. В Японии была тенденция к тому, что небольшие команды импортируют и используют европейские автомобили GT, и Хаяши, и группа чувствовала, что местный уровень инженерных талантов падает, и что снижение инженерных способностей будет ощущаться по всей Азии, где растет сцена автоспорта. быстро.«Имейте в виду, что для проведения гонок в Юго-Восточной Азии, где спортивные автомобили не производятся, единственный вариант — импортировать европейские автомобили, что было тем же разрушительным путем, по которому пошла Япония», — писал тогда Хаяши. «Мое предложение — политика — если у вас ее нет, сделайте ее. Основой для этого является новое материнское шасси, вы можете купить только шасси или полную конструкцию автомобиля и построить на основе этого шасси оригинальный автомобиль.
