Бензиновые форсунки: Топливные форсунки двигателя — как и чем их промывать? — журнал За рулем

Содержание

Bosch Или Denso, Чем Отличаются Душевые, Тестовые Испытания и Аналоги, Как Выбрать Хорошую, Как Определить, Оригинал Или Подделка?

Нестабильная работа топливной системы может возникнуть из-за неисправностей форсунок. В таком случае автовладельцу приходится задуматься о апгрейде системы впрыска. Если старые форсунки прослужили длительное время и не вызывали недовольство у водителя в процессе эксплуатации, то рекомендуется приобрести аналогичную замену. В противном случае, если с системой впрыска постоянно были проблемы и ее срок службы оказался слишком коротким, автовладельцу необходимо подумать об выборе более качественной альтернативы. Каждая модель автомобиля имеет взаимозаменяемые форсунки с некоторыми другими машинами. Так, например, автомобили ВАЗ с завода комплектуются несколькими видами элементов топливной системы производства Bosch и Siemens.

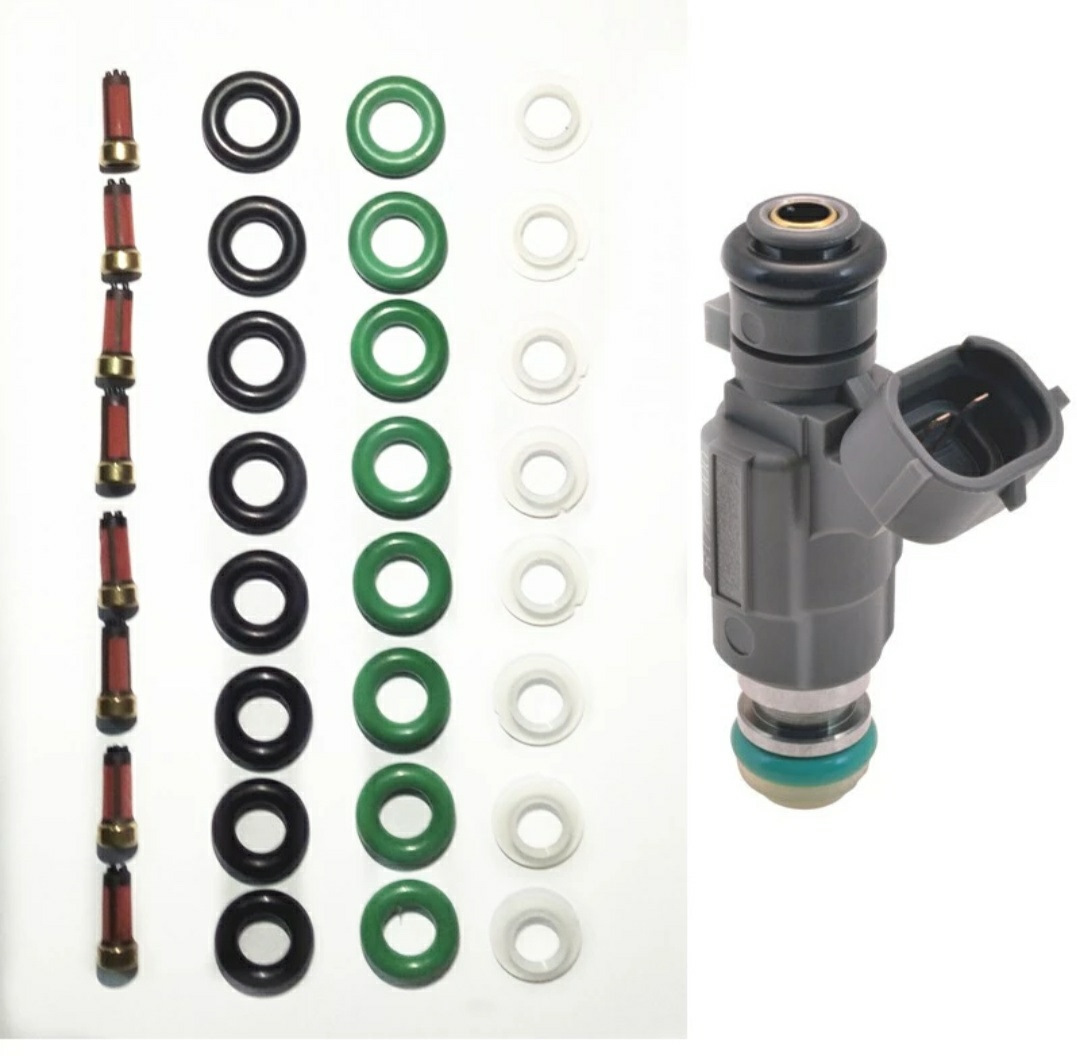

Внешний вид форсунок

Классификация видов форсунок

Топливные форсунки имеют большое разнообразие в конструктивных исполнениях. Каждое из них имеет свои преимущества и недостатки. Наиболее популярными инженерными решениями систем впрыска топлива стали:

  • Механические. Относятся к наиболее старому типу форсунок. Отличаются низкой надежностью. Распыление топлива происходит при достижении давления в топливной магистрали. Время распыления определяется не электронным блоком управления, а пружиной. В наиболее продвинутом варианте используется две пружины. Это позволяет сделать подачу топлива ступенчато. Можно рекомендовать установку такого типа форсунок на автомобили с отсутствующей или проблемной электроникой;
  • Электромагнитные форсунки. В системе присутствует контроллер, повышающий ее функциональные возможности. Управляющий сигнал подается на электромагнит. Закрытие сопла происходит под действием пружины, что является слабым местом данного типа форсунок. Электронный блок управления полностью контролирует дозировку топлива, обеспечивая преимущество рассматриваемой системы над предыдущей;
  • Пьезоэлектрические. Данный тип форсунки работает с самым высоким быстродействием. Это обеспечивает возможность неоднократно подавать топливо в камеру сгорания за один такт. Данный тип форсунок рекомендуется устанавливать на турбированные двигатели. Также установка пьезоэлектрического впрыска оправдана для систем с высоким давлением в топливоводе;
  • Элетрогидравлические. Считаются наиболее перспективным видом форсунок. Работа основана на разнице давлений над и под иглой. Контроль над всем процессом возложен на ЭБУ. Такие форсунки отличаются надежностью и простотой конструкции;
  • Насос-форсунки. В основе лежат другие виды форсунок, управляемые контроллером. Форсунки имеют сложную конструкцию, поэтому часто ломаются. Тестирование показало, что их установка улучшает КПД, уменьшает расход топлива и делает выхлоп более экологически чистым.

Выбрать, какие форсунки лучшие в зависимости от их конструктивных особенностей, сложно. Каждый вид форсунок используется под конкретную топливную систему и двигатель. При приобретении новых форсунок, менять конструктивное исполнение возможно только при комплексной модернизации авто. В противном случае машина может перестать заводится. Неправильная смена форсунок может привести к ухудшению характеристик железного коня, поэтому при недостаточном понимании работы топливной системы лучше выбрать аналог оригинальных форсунок.

Лучшие бренды форсунок

Основными производителями качественных форсунок являются Bosch, Delphi и Siemens. Данные бренды отличаются не только надежностью, но и высокой стоимостью. Из бюджетных вариантов одобрительные рекомендации можно дать OMVL, Valtek, Hana. Брать стоит только оригинальные форсунки. Китайские no name аналоги часто бывают неработоспособными, так как присутствует высокая доля брака. Даже если двигатель работает хорошо, никто не сможет дать гарантий, что форсунка сможет отработать весь предписанный ей срок.

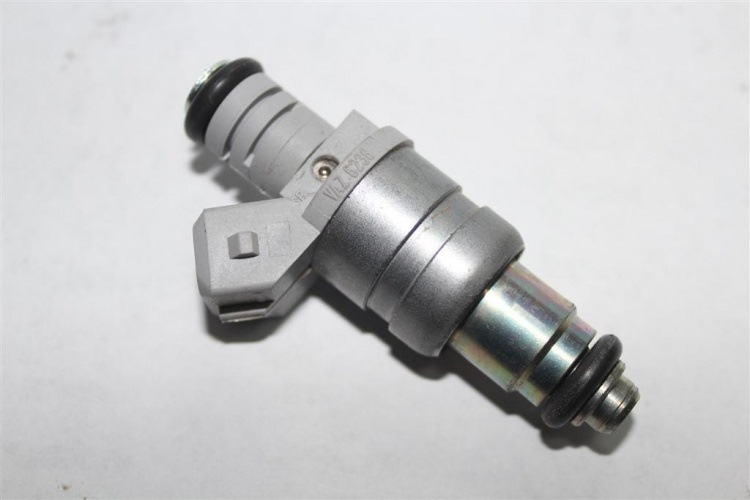

Оригинальная форсунка производства Bosch

Подбирать элементы системы впрыска необходимо по VIN-коду автомобиля. Машины различных годов выпуска часто имеют различные запчасти. В пределах одного модельного ряда могут присутствовать отличия в конфигурации, не позволяющие по той или иной причине установить конкретную форсунку. Это приведет к потере мощности и нестабильной работе двигателя. В некоторых случаях автомобиль может вообще перестать запускаться.

Разновидности форсунок Bosch

Для автомобилей ВАЗ форсунки bosch производятся в трех основных вариантах:

  1. Bosch 0280 158 022. Предназначена для работы под контроллером Январь 7,2. Допускается использовать на двигателях до 1,6 литра и шеснадцатиклапанным исполнением. Номинальное давление форсунки bosch составляет 3,8 атмосферы;
  2. Bosch 0280 158 017. Форсунка имеет тонкий факел. Устанавливается на восьмиклапанный двигатель. В остальном повторяет предыдущую модель;
  3. Bosch 0280 158 996. Серийно устанавливалась до 2006 года. Работает с более ранней версией контроллера Январь 5.1. Имеет более толстое уплотнительное кольцо. Сопло форсунки бош удлиненно.

Указание номера форсунки

Все оригинальные форсунки bosch имеют высокое качество. Надежность работы определяется только правильным подбором изделия. Несоответствие версии контроллера или количества клапанов у двигателя ведет к нестабильной работе и быстрому выходу из строя.

Основные виды форсунок производства Siemens

Форсунки от Сименс имеют большее разнообразие по сравнению с Bosch. Основным критерием, определяющим возможность установки той или иной модели, является количество клапанов у двигателя. В зависимости от этого меняется конструкция. Форсунка может быть:

  • однофакельная, предназначенная для точного дозирования и впрыска топлива в одной точке;
  • двухфакельная, распыляющая топливо в каждый впускной канал по отдельности.

Обобщенная таблица устанавливаемых форсунок на различные модели двигателей автомобилей ВАЗ

Высокая точность изготовления проявляется в хорошем качестве изделий Siemens. Различные цвета для каждой модели повышает удобство при подборе форсунок. Несмотря на высокую надежность, система впрыска чувствительна к качеству топлива. Достаточно единожды заправиться плохим бензином, и замена элементов топливной системы не заставит себя долго ждать.

Продукция японской фирмы Denso

Форсунка denso  нашла свое применение у таких автогигантов как Тойота, Ниссан и прочих японских брендов. Качество изделий не уступает европейскому. Цена преимущественно чуть ниже, чем у именитых брендов. Форсунка denso может выпускаться с точечным и распределенным впрыском, охватывая максимальное количество моделей автомобилей.

Форсунка производства японской фирмы Denso

Форсунка denso имеет индивидуальный тридцатиразрядный код. При его помощи можно определить характеристики устройства. Форсунка denso имеет преимущество над конкурентами в виде QR-кода, позволяющего облегчить поиск подходящей модели, путем считывания информации камерой смартфона.

Испытание форсунок показывают их высокое качество. Вывести из строя их могут только абразивные частички, проникающие вместе с топливом через фильтр. Форсунка denso не предназначена для низкосортного горючего, так как выпускается преимущественно для стран с развитыми сетями брендовых заправочных станций. Масла и смолистые вещества уменьшают сечение отверстия, наподобие налета, забивающего душевые форсунки.

Факел распыления

Факелом называется форма дозированной порции топлива, которая впрыскивается в камеру сгорания. Лучшие форсунки способны максимально равномерно распределить топливо внутри цилиндра. Если этого не происходит и горючее оказывается слишком жидки, то происходит его осаживание в камере. Это ухудшает работу двигателя и приводит к его ускоренному износу. К основным характеристикам факела относят:

  • дисперсность, показывающая степень распыления;
  • форма, обычно напоминающая конус;
  • количество топлива, подаваемого в единицу времени.

При наличии двух отверстий в форсунке факелов будет также два. При хорошем подборе системы впрыска, все элементы работают при оптимальной производительности. Двигатель потребляет минимально возможное количество топлива для обеспечения требуемых динамических характеристик.

Сравнение эксплуатационных характеристик

Оригинальная форсунка, произведенная именитыми производителями, отличается от дешевых аналогов по следующим критериям:

  • Скорость закоксовывания. Выходные отверстия no name форсунок изготавливаются из материалов, склонных к накоплению отложений, поэтому их закупоривание происходит гораздо быстрее;
  • Зависание клапана. Низкая точность изготовления подделок ведет к постоянным подклиниваниям внутри устройства;
  • Негерметичное закрытие. Может наблюдаться даже на новых форсунках неизвестного происхождения.

Стабильность работы оригинальных форсунок обеспечивается продуманностью всего цикла производства систем впрыска. Начиная с инженерной проектировки  и заканчивая допусками и посадками, фирменные форсунки обеспечивают себе высокое качество. Цена из-за этого возрастает.

Эксплуатационные  характеристики оригинальных форсунок и подделок очень сильно отличаются. Не рекомендуется экономить на топливной системе, так как от этого зависит стабильность работы всего двигателя. Некачественный изделия способны повысить скорость износа силовой установки и капитальный ремонт наступит раньше срока.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Промывка форсунок бензинового двигателя в Санкт-Петербурге

Когда нужно делать промывку форсунок топливной системы?

  • Плавают холостые обороты двигателя.
  • Автомобиль потерял мощность.
  • Идет черный дым из выхлопной трубы.
  • Обнаружен или есть подозрения на нагар в камере сгорания.


Что такое промывка бензиновых форсунок?

Речь идет об аппаратной промывке бензиновых форсунок без снятия их с двигателя. Отложения, нагары, низкое качество топлива – причины, которые успешно устраняет промывка инжекторов. Обычно промывку форсунок назначают специалисты после проведения диагностики. Название «промывка форсунок» - народный термин, который не полностью отражает функцию этой услуги. На самом деле во время этой процедуры, помимо форсунок, очищаются и другие компоненты, участвующие в топливной системе автомобиля.


Что дает промывка форсунок?

  • восстанавливает распыл бензина;
  • возвращает время впрыска к заводскому значению;
  • освобождает выпускные клапана от залипания;
  • устраняет дисбаланс (детонацию) в цилиндрах;
  • возможность сэкономить без замены запчастей;
  • удаляет нагар на тарелках клапанов двигателя;
  • удаляет нагар на днище поршня;
  • снижает выброс CO и HC в атмосферу.

Как происходит процедура промывки форсунок?

В систему подачи топлива включается специальный аппарат, который прокачивает в системе моющую жидкость WYNNS. Длительность процедуры составляет 30-60 минут, в зависимости от двигателя и его состояния. После промывки системы желательно заменить масло в двигателе, так как вероятность попадания жидкости через поршневые кольца довольно велика и снижает защитные свойства моторного масла. Производитель жидкости WYNNS утверждает, что процедура безопасна для свечей зажигания. Однако, из опыта, старые свечи не выдерживают испытания и из также приходится менять на новые. Что также заметно улучшает работу двигателя. Поэтому мы рекомендуем проводить процедуру в дополнение к проведению технического обслуживания автомобиля. Как правило, это актуально уже после 60000 км пробега. Мы имеем очень большой опыт в применении промывочных жидкостей и наш выбор остановился на материалах WYNNS – не дешево, но надежно!


Что делать, если процедура не помогла?

Промывка форсунок сама по себе не средство «лечения» форсунок. Если компоненты имеют механические повреждения или естественную выработку, то выход один – менять на новые. Все СТО Стайер имеют как специальное оборудование и жидкости, так и специалистов, которые делают это каждый день. В случае необходимости замены компонентов они проведут ремонт с использованием запчастей с собственного склада. Компания Стайер занимается ремонтом и обслуживанием топливных систем уже более 20 лет.

Форсунки впрыска топлива. Виды форсунок.

Топливная форсунка является основным исполнительным устройством в любой системе впрыска. Ее главная задача — распылять топливо на мелкие частицы в нужном месте впускного воздушного тракта или непосредственно в цилиндрах двигателя. Форсунки бензиновых и дизельных двигателей выполняют одинаковые функции, но по принципу действия и конструкции — это совершенно разные устройства. В данной главе описываются форсунки только для бензиновых двигателей.

 ФОРСУНКИ ВПРЫСКА: ОБЩИЕ СВЕДЕНИЯ

Форсунки впрыска бензина (ФВБ) по конструктивному устройству и по типу реализованного в них способа управления подразделяют на гидромеханические, электромагнитные, магнитоэлектрические и электрогидравлические. В современных системах впрыска бензина используются в основном первые два вида.

По назначению в системе впрыска форсунки бывают пусковыми и рабочими. Рабочие форсунки делят на два вида: центральные форсунки для одноточечного импульсного впрыска и клапанные форсунки для впрыска топлива с распределением по цилиндрам. Разрабатываются рабочие форсунки для впрыска бензина под высоким давлением непосредственно в цилиндры двигателя внутреннего сгорания (ДВС).

Следует отметить, что форсунки впрыска бензина изготовляются под каждый тип двигателя индивидуально, т.е. форсунки впрыска не унифицируются и, как правило, не могут переставляться с одного типа двигателя на другой. Исключение составляют универсальные гидромеханические форсунки фирмы BOSCH для механических систем непрерывного впрыска бензина, которые широко применялись на различных двигателях в составе системы «K-Jetronic». Но и эти форсунки имеют несколько не взаимозаменяемых модификаций.

Почти все форсунки впрыска бензина содержат внутри корпуса мелкосетчатый фильтр тонкой очистки топлива, который часто является причиной нарушения работоспособности форсунки. Восстановить нормальную работу форсунки с загрязненным фильтром можно принудительной промывкой всей системы впрыска специальным многокомпонентным растворителем, который добавляют в моторное топливо (в бензин), и двигатель включают в работу на холостом ходу на 30-40 мин. В настоящее время для этой цели продаются специальные промывочные установки и растворитель. Промывка форсунки вне двигателя путем «отмачивания» в ацетоне или продувкой воздухом не эффективна.

Следует также заметить, что современные форсунки впрыска бензина не разборные и ремонту с демонтажом на детали не подлежат.

ГИДРОМЕХАНИЧЕСКИЕ ФОРСУНКИ

Гидромеханические форсунки (ГМ-форсунки) бывают открытого и закрытого типов. Первый тип ГМ-форсунок представляет собой жиклерные форсунки и в современных системах впрыска бензина не используется. ГМ-форсунки закрытого типа предназначены для применения в механических системах непрерывного распределенного по цилиндрам впрыска топлива на бензиновых ДВС. Такие форсунки не имеют электрического управления. Они открываются под напором бензина, а закрываются возвратной пружиной. Давление напора бензина, при котором закрытая форсунка открывается, называется начальным рабочим давлением (НРД) форсунки и обозначается как Рфн. ГМ-форсунки закрытого типа устанавливаются в предклапанных зонах впускного коллектора для каждого цилиндра в отдельности.

По конструкции закрытые форсунки могут различаться устройством запорного клапана и способом крепления в литом корпусе впускного коллектора. По типу запорного устройства закрытые форсунки подразделяют на форсунки со сферическим, дисковым и штифтовым клапаном; по способу крепления — на вставные и резьбовые.

Закрытые ГМ-форсунки в дозировании топлива участия не принимают. Их главная функция — распылять бензин на горячие впускные клапаны двигателя. При этом распыленные частицы бензина переходят в парообразное состояние, а впускной клапан охлаждается. Чтобы не было соприкосновения струи бензина со стенками предклапанной зоны впускного коллектора, бензин распыляется с раскрывом на угол не более 35е, а форсунка по отношению к клапану устанавливается по строго заданной геометрии.

Дозирование топлива в механической системе впрыска производится изменением напора бензина у постоянно открытого распылительного сопла форсунки. При этом давление напора формируется давлением вне форсунки — в дифференциальном клапане дозатора-распределителя механической системы впрыска.

Для того чтобы клапан форсунки закрытого типа находился в состоянии «открыто», давление бензина в клапанной полости 6 должно быть все время несколько выше усилия Рп возвратной пружины 10 (Рфн > Р„).

Это достигается заданием достаточно высокого (не менее 6 бар) рабочего давления Ps (РДС) в системе (в топливоподающей магистрали до дозатора-распределителя) и поддержанием РДС на постоянном уровне.

ОСНОВНЫМИ ПАРАМЕТРАМИ ЗАКРЫТОЙ ФОРСУНКИ ЯВЛЯЮТСЯ ПЯТЬ ПОКАЗАТЕЛЕЙ.

1.    Начальное рабочее давление Рфн (НРД) форсунки сразу после ее сборки на заводе-изготовителе (давление открывания новой форсунки). НРД для закрытых форсунок разных модификаций лежит в пределах 2,7…5,2 кг/см2. Для новых форсунок из одного типоразмерного ряда НРД может отличаться не более чем на ±20%. При подборе комплекта форсунок на двигатель различие НРД не должно превышать ±4%. В продажу (как запчасти) форсунки поступают с одинаковым НРД в упаковке. Замена форсунок неполным комплектом может стать причиной нарушения нормальной работы двигателя.

2.    Минимальное рабочее давление Рф т|„ (МРД) форсунки после ее приработки на двигателе (после 5000 км пробега). Это давление становится меньше НРД новой форсунки на 15…20% и стабилизируется (за 5 лет нормальной эксплуатации изменяется не более чем на 5%).

3.    Рабочее давление Рф форсунки после ее приработки. Это изменяющееся во время работы двигателя давление во внутренней полости форсунки от минимального рабочего давления Рф min (МРД) до максимального значения рабочего давления Ps max(РДС)в механической системе впрыска.

4.    Давление отсечки форсунки Р0 (ДОТ). Это давление, ниже которого форсунка надежно закрыта иногда называется давлением слива). Давление отсечки всегда меньше Рф min на 1,0…1,5 кг/см2, но несколько больше остаточного давления Рост в системе  впрыска  сразу  после  выключения  двигателя.

5. Производительность Пф форсунки. Это количество бензина, которое распыляется через постоянно открытую форсунку за единицу времени при определенном рабочем давлении Рф в полости форсунки. Обычно Пф закрытой форсунки задается для двух крайних значений рабочего давления: Рф min и Ps max. Этим двум значениям соответствуют два режима работы двигателя: Рф m,n — холостому ходу, Ps m8K — полной нагрузке. Производительность Пф задается в см3/мин или в гр/с. Например, для закрытых форсунок 5-ти цилиндрового ДВС автомобиля AUDI-1O0 (2,2 л, 140 л/с) показатели производительности соответственно равны 30 и 90 см3/мин (при работе в системе «K-Jetronic»).

Вышедшие из строя форсунки закрытого типа ремонту не подлежат, но, как и любые другие, могут быть «промыты» в составе системы впрыска на работающем двигателе.

ЭЛЕКТРОМАГНИТНЫЕ ФОРСУНКИ

Электромагнитные форсунки применяются в современных системах впрыска бензина в качестве клапанных рабочих и пусковых форсунок (для систем распределенного по цилиндрам впрыска с электронным управлением), а также в качестве центральных форсунок впрыска (в системах питания с моновпрыском). Центральная форсунка наиболее распространенной конструкции для систем впрыска бензина группы «Mono».

Современные ЭМ-форсунки способны надежно срабатывать со скважностью* S = 0,5 и при этом устойчиво (управляемо) удерживать открытое состояние в течение 2…2,5 мс. Разброс этого параметра в конкретном типоразмерном ряде форсунок не более ±5%. Такой быстроте срабатывания ЭМ-форсунки отвечает частота возвратно-поступательного движения подвижного стержня электромагнита форсунки в 200…250 с-1. Это является пределом возможного для данного типа электроуправляемых форсунок.

При применении ЭМ-форсунок в качестве клапанных рабочее давление Ps в системе впрыска может быть понижено с 6,5 бар (в механических системах) до 4,8…5 бар, что повышает надежность работы электробензонасоса и понижает вероятность протечек топлива в уплотнительных соединениях бензома-гистралей.

При электронном управлении форсунками точность дозирования впрыснутого бензина значительно повышается. Это становится возможным потому, что давление внутри ЭМ-форсунки поддерживается постоянным, и количество впрыснутого топлива определяется только временем открытого состояния форсунки.

ОСНОВНЫМИ ПАРАМЕТРАМИ ЭМ-ФОРСУНКИ ЯВЛЯЮТСЯ:

1.    Постоянное рабочее давление в полости форсунки (РДФ), равное рабочему давлению Ps системы, выраженное в бар.

2.    Производительность   форсунки  (пропускная СПОСОбнОСТЬ В ОТКРЫТОМ СОСТОЯНИИ — В СМ3/МИН или в г/с при заданном Ps РДС).

3.    Минимальное напряжение надежного срабатывания форсунки (постоянное напряжение в вольтах).

4.    Минимальное время цикловой подачи топлива (минимальное надежно управляемое время продолжительности открытого состояния форсунки — в мс).

5.    Внутреннее омическое сопротивление Нф форсунки (сопротивление катушки соленоида — в омах).

На корпусе форсунки набивается цифровой код, по которому в справочном каталоге можно определить все вышеперечисленные параметры. На корпусе выбивается также торговый знак или название фирмы-изготовителя.

О внутреннем омическом сопротивлении Нф форсунки следует сказать отдельно. Если катушка соленоида намотана медным проводом, то получить величину Нф более 2…3 Ом невозможно (накладывается требование минимизации индуктивности Ls катушки). В таком случае для ограничения величины рабочего тока 1ф форсунки последовательно с катушкой соленоида включают дополнительный резистор. Применяют также обмоточный провод с высоким удельным сопротивлением (для катушки соленоида), что исключает необходимость установки дополнительных резисторов. Но в любом случае общий средний ток управления сразу всеми форсунками (или группой форсунок) впрыска на двигателе не должен превышать значения 3…5 А.

В некоторых случаях на многоцилиндровых двигателях применяют «групповое» управление форсунками. Это когда форсунки объединены в группы, а каждая группа управляется от отдельного электронного блока. Но наиболее эффективной является система впрыска бензина, в которой каждая рабочая клапанная ЭМ-форсунка управляется независимо от других (последовательный синхронизированный распределенный по цилиндрам импульсный впрыск бензина с управлением от многоканального ЭБУ впрыском).

По типу запирающего клапана ЭМ-форсунки, как и гидромеханические, подразделяют на три вида:

—     форсунки со сферическим профилем запорного элемента:

—     форсунки с штифтовым клапаном (с конусным или игольчатым запорным стержнем):

—     форсунки с дисковым клапаном (с плоским или тарельчатым запорным элементом).

Выпускаются форсунки с внутренним электрическим сопротивлением 2,4 Ом: 12,5 Ом; 16 Ом. Малое сопротивление связано с применением обмоточного провода из меди и с необходимостью иметь малую величину индуктивности L соленоида, которая прямо зависит от числа витков Wc обмотки соленоида.

Низкое сопротивление форсунки увеличивают дополнительным сопротивлением в 6…8 Ом, что уменьшает потрябляемый ток. Обмотки высокоомной форсунки выполнены из провода с большим удельным сопротивлением (например, из латуни), что позволяет иметь малое L и большое R.

По производительности П впрыска форсунки подбирают по типам и мощности тех двигателей, на которые эти форсунки устанавливаются. Производительность форсунки определяется под рабочим давлением системы, как количество Кв бензина, прошедшего через форсунку за единицу времени t, если она постоянно открыта.



ПУСКОВЫЕ ЭЛЕКТРОМАГНИТНЫЕ ФОРСУНКИ

К электромагнитным форсункам относятся и пусковые гидроклапаны с электромагнитным управлением, которые по принципу действия мало чем отличаются от ЭМ-форсунок. Именно поэтому пусковые гидроклапаны чаще называют пусковыми форсунками.

Основное назначение пусковой форсунки (ПС-форсунки) — это работа в механической системе непрерывного распределенного впрыска во время запуска холодного двигателя. Иногда ПС-форсунка используется как форсажное устройство, наподобие ускоритвльного насоса в карбюраторе, или как устройство для запуска перегретого двигателя с турбонаддувом. Пусковая форсунка применяется и в некоторых системах впрыска группы «L». В любом случае ПС-форсунка работает непосредственно от бортсети автомобиля, а в систему электронного управления двигателем включается опосредовано через специальное электронное реле управления.

К ПС-форсункам требования высокой скорости срабатывания не предъявляются, что значительно упрощает конструктивное исполнение ее составных компонентов. Так, масса якоря электромагнита, который (якорь) одновременно является и запирающим элементом клапана форсунки, число витков катушки электромагнита, сечение распылительного сопла, упругость возвратной пружины — все это заметно увеличено по сравнению с рабочей клапанной ЭМ-форсункой.



ФОРСУНКА ЗАКРЫТОГО ТИПА С ПЛУНЖЕРНЫМ НАСОСОМ

Ведутся исследования в направлении поиска принципиально новых способов впрыска бензина с помощью форсунок. Испытаны так называемые магнитоэлектрические форсунки, которые отличаются высоким быстродействием (0,5 мс), так как работают с принудительным высокочастотным (до 1000 с»1) переключением полярности магнитного поля в катушке соленоида.

Перспективными считаются также форсунки закрытого типа с дополнительным электромагнитным управлением (электрогидравлические).

В системах впрыска бензина группы «Д» (впрыск в камеру сгорания) используется насос-форсунка закрытого типа с плунжерным насосом высокого давления, который приводится в действие от кулачка распредвала.

Насос-форсунка оснащен сливным каналом с быстродействующим электрогидравлическим клапаном. Комбинация — плунжерный насос, закрытая гидромеханическая форсунка, электроуправляемый от электронной автоматики сливной канал — дает возможность реализовать так называемый «послойный впрыск бензина» непосредственно в камеру сгорания ДВС. Это обеспечивает значительную экономию топлива за счет работы двигателя на очень бедных ТВ-смесях (а = 2,0), а также повышает ряд его эксплуатационных показателей.

При послойном впрыске цикловая подача бензина непрерывно дифференцируется по времени посредством управления давлением в рабочей полости насос-форсунки (под плунжером). Давление регулируется электроуправляемым гидроклапаном в сливном канале. Суть послойного впрыска топлива состоит в его подаче отдельными, строго дозированными порциями. Получается так: за один цикл впрыска бензин подается прямо в цилиндр не сплошной однородной струей, а несколькими частями, каждая из которых образует «свой» коэффициент избытка воздуха а.

В объеме цилиндра образуется «послойный пирог» из ТВ-смеси разной концентрации. Преимущество послойного впрыска бензина состоит в том, что в первый момент воспламенения в зону центрального электрода свечи зажигания подается нормальная (стехиометрическая) ТВ-смесь с а = 1, которая легко возгорается. Далее процесс горения топлива в очень бедной ТВ-смеси (а = 2.0) поддерживается за счет «открытого огня», образовавшегося в первый момент воспламенения. Однако система впрыска бензина с насос-форсунками обладает двумя существенными недостатками: она содержит дорогостоящие и очень сложные механические устройства, а также способствует появлению значительных количеств оксидов азота (N0X) в выхлопных отработавших газах двигателя, бороться с которыми крайне сложно. Тем не менее система выпускается фирмой TOYOTA для двигателей TD4 легковых автомобилей.

Инжектор и ГБО • CHIPTUNER.RU

Инжектор и ГБО

 Информация ахривная, 2003 г. Касается эжекторных ГБО первых поколений.



Многие автолюбители устанавливают, либо желают установить на свой автомобиль газобаллонное оборудование (ГБО) для использования в качестве топлива сжиженный природный газ. Резоны понятны – газ существенно дешевле бензина и является панацеей для тех кто много ездит. А те, кто очень много ездят даже окупают установку и обслуживание ГБО. Неплохо зарекомендовавшие себя с карбюраторными системами ГБО пытаются адаптировать и на инжекторные системы. Но здесь желающих установить ГБО поджидает довольно много чисто технических проблем. Проблема первая – самая простая: что делать с форсунками и бензонасосом? Форсунки нужно отключать. Грамотно (неграмотные способы описывать нет смысла) сделать это можно двумя способами:

  • программно, то есть предполагается использование двухрежимной прошивки бензин/газ, в которой при работе с ГБО форсунки не работают.
  • отключать форсунки с помощью специального реле и эмулятора форсунок.

Относительно бензонасоса (далее – БН) мнения специалистов разделяются. Одни считают, что БН нужно отключать, что бы он не работал вхолостую, другие утверждают, что БН должен работать, охлаждая тем самым рампу форсунок. И в том и другом случае есть свой резон, мне кажется этот вопрос непринципиальным. В системах впрыска Январь 5.xx сделать это довольно легко на программном уровне: двухрежимная прошивка для работы с ГБО состоит из двух половинок – одна стандартная, бензиновая, другая газовая, с отключенными драйверами форсунок и БН и коррекцией зажигания для корректной работы на газе. В Bosch M1.5.4 тоже можно реализовать два режима, но, так как в этом случае работает одно ПО, используя два набора калибровок, отключение форсунок программно невозможно, поэтому необходимо применять прямое отключение и эмулятор форсунок. Схему простейшего эмулятора вы видите на рисунке. Более сложные эмуляторы могут содержать полевые ключи для обеспечения безразрывного отключения.

Немного более сложный вариант, но работающий совершенно правильно:



Переключение прошивок может быть реализовано автоматически, при включении газового клапана должна включиться газовая прошивка. Следует не забывать тот факт, что переключении прошивок на ВАЗ происходит замыканием на «землю» 52-го контакта ЭБУ, а на ГАЗ (ЭБУ «Микас 7») – подачей +12V на выбранный контакт ЭБУ. Вторая проблема – обеспечение правильной подачи газа. Особенно в переходных режимах, регулировка которых в системах с ГБО просто не предусмотрена. Например, при длительном движении накатом и последующем открытии дросселя могут, если не принимать соответствующих мер возникать «хлопки» – при ПХХ отключается МЗ, а газ продолжает поступать и при возобновлении искрообразования происходит взрыв смеси в ресивера. Хлопки могут вывести из строя ДМРВ (редкий ДМРВ живет больше 3 – 5 сильных хлопков), поэтому установщики ГБО устанавливают на входе в ресивер «хлопушки». Спасает это или нет, честно говоря, неясно, т.к хлопки все равно, полностью не исключаются и «хлопушка» очень сильно влияет (не в лучшую, естественно, сторону) на динамику автомобиля на бензине, т.к сильно сужает проходное сечение на входе ресивера. К тому же спонтанные взрывы могут легко разрушить саму хлопушку и даже больше. Посмотрите на фотографию последствий одного такого хлопка. На «вражеских» системах с ГБО для предотвращения этого явления часто используются два синхронных дросселя – на воздух и на газ раздельно.

С целью решения проблем с ГБО с пассивной подачей газа в ресивер в России была разработана система инжекторной подачи газа – ГИГ-III с запатентованной газовой форсункой. По сути своей ГИГ является газовым моновпрыском, где подача газа осуществляется специальной форсункой по сигналам собственного блока управления. Теоретически все выглядит довольно технично и логично, но из 3‑х приобретенных комплектов мы не смогли заставить работать ни один (2 – Газель, 1 – 2107). Проблема у всех одинакова – самопроизвольно меняющаяся производительность форсунки. Все три комплекта после продолжительной и изнурительной «борьбы» были заменены по гарантии на «Ловато». И, напоследок, совет. Если Вы установили ГБО на свой автомобиль, продавайте его после 70 – 80 т. км. что бы избежать довольно сложного ремонта ГБЦ. Октановая пропасть между Пробан-Бутаном и 95‑м бензином больше, чем между 80‑м и 95‑м бензином (76 и 84 ед по ОЧМ), но почему-то никому в голову не приходит заливать в двигатель предназначенный для 76-го 95‑й и ездить на нем много и долго. Все в курсе, что если не форсировать («зажать», то есть увеличить СЖ) двигатель – горят клапана. В случае с газом, где собственно, происходит тоже самое (вы используете высокооктановое топливо в моторе, рассчитанном на более низкое октановое число), об этом почему-то никто всерьез не задумывается.Для эффективной работы рассчитанного на бензин ДВС необходима степень сжатия не менее 12. В этом случае давление и температура топливного заряда в конце такта сжатия достаточно для быстрого сгорания смеси и с наименьшими потерями на тепло. На стандартных же ДВС со степенью сжатия 8 – 10 топливная смесь «недожимается» и горит медленно и для ее полного и относительно нормального сгорания необходимо поджигать раньше, на 3 – 12 грд. в разных режимах. Следовательно, смесь горит не только медленно, но и долго, с большим выделением тепла. В современных ДВС, особенно 16-кл, все настолько мало и компактно, что теплу этому некуда деваться. Весь тепловой удар принимает на себя ГБЦ, и, в первую очередь, страдают клапана и седла клапанов. Основное охлаждение клапанов происходит в результате теплоотдачи при контакте тарелки клапана с седлом (+ бензин распыляясь, охлаждает клапана). Бензин содержит маслянистые примеси углеводородов и присадки, формирующие тонкую пленку на поверхностях соприкосновения клапана с седлом и защищают их от износа. Впрыск бензина так же вносит вклад в охлаждение клапана. На газу, при прямом контакте металлических поверхностей и более высокой температуре происходит микроплавление на соприкасающихся поверхностях с последующим окислением продуктов плавления и образованием абразивной поверхности, в результате наблюдается значительный износ поверхностей и нарушается теплообмен. Через некоторое время рабочая зона клапана и седла клапана при увеличении похожа на губку.Другим немаловажным моментом является то, что через некоторое время работы на газе бензиновые компоненты – форсунки, бензонасос, РДТ неизбежно выходят их строя – автомобиль уже не способен нормально работать и на бензине.

Документация по теме: Фирменная инструкция ГБО «Ловато» (10 Mb, pdf) ГОСТ Р 17.2.02.06 – 99 – Нормы и методы измерения содержания оксида углерода и углеводородов в отработавших газах газобаллонных автомобилей. DIGITRONIC DGI – инструкция по подключению и настройке

Почему стоит ставить ГБО на автомобиль.

1. Более дешевое и экологическое топливо.
2. Газ не смывает со стенок цилиндра масло, сл-но блок цилиндров изнашивается меньше. Сл-но меньше продуктов сгорания в масле.

Почему не стоит ставить ГБО на автомобиль.

1. Экономия на разнице в топливе с лихвой покроется последующим ремонтом.
2. Несколько технических аспектов работы ДВС на газе:

а) Бензин распылясь, охлаждает клапана. При работе на газе этого не происходит.
b) Пропан-бутан имеет ОЧ около 105 – 110, поэтому требует более высокой степени сжатия, «недожатый» газ сгорает медленнее (для этого зажигание корректируют в более раннюю сторону и как следствие – смесь горит дольше) и с более высокой температурой, вызывая перегрев клапанов и седел. Как следствие – сгорание клапана и седла клапана..
.
.

z) При работе на инжекторных системах ОБЯЗАТЕЛЬНА корректировка угла зажигания.(источник – http://www.metrinch.ru/statya.shtml). Установка газового оборудования на автомобиль, особенно оснащенный системой впрыска топлива (инжектор), а также его эксплуатация имеет очень много нюансов.Начнем с самого начала, т.е. с его установки. Если подходить к этому вопросу скрупулезно, то, та установка ГБО, которую почти везде производят, в корне не правильна, т.к. газ, также как и бензин, должен точно дозироваться под потребность двигателя, а на самом деле мы имеем принудительную подачу газа. Далее, устанавливая внутри (или как переходник) дроссельного патрубка устройство подачи газа (рассекатель), уменьшается больше чем в два раза проходное сечение канала забора воздуха, и естественно, о нормальной динамике и расходе топлива на бензине придется забыть. Также свое влияние оказывает на это и хлопушка, устанавливаемая перед ДМРВ. (Мне как-то пытались установщики ГБО на одном известном СТО доказать, что все это ерунда, и мол, знаменитые фирмы разрабатывали это, и этого быть не может). Все это элементарно проверить, проехав на этом автомобиле со снятым устройством подачи газа. Комментарии будут излишни. Принудительно обрывая топливные форсунки и бензонасос при работе на газе, в блок управления заносится неправильная информация, вследствие чего он также начинает работать в «неправильном» режиме. Для автомобилей, оснащенных системой впрыска топлива под нормы токсичности Евро‑3, (контроллер Бош-МП7) после переключения с газа на бензин для нормальной работы необходимо производить сброс неправильных данных из памяти с помощью специального диагностического оборудования. Так же, перед установкой ГБО, у вас должна быть абсолютно исправна система зажигания – свечи, высоковольтные провода, наконечники свечей, катушки зажигания.После установки ГБО должна быть проведена регулировка редуктора и подачи газа по специальным приборам. На самом деле мы имеем классический вариант ответа установщика – «Я вам приблизительно выставил, а дальше регулируйте под себя» (фраза «Под себя» вызывает несколько другие ассоциации). Представьте, что вы приехали на ремонт карбюратора, вам его разобрали – собрали, на глаз поставили жиклеры, винт качества, и сказали «А дальше сами крутите, как вам нравится», не забыв при этом взять денег за «ремонт». Но на этом установка газа совсем не закончена. Если у вас инжекторный автомобиль, то обязательно должна быть произведена коррекция угла опережения зажигания. Хоть какую-то минимальную коррекцию можно провести на контроллерах ГАЗ «Микас», для автомобилей ВАЗ без специального оборудования этого сделать нельзя. Следует знать, что для бензина и газа разные кривые угла опережения зажигания, и просто поднятие его не даст необходимого эффекта. Для этого необходимо в контроллер управления системой зажигания устанавливать программу, в которой все это учтено, ну а самым правильным вариантом будет установка двухрежимной программы Газ-Бензин, автоматически переключающейся в зависимости от того, на чем работает двигатель. Если пренебречь всем (или частично всем) вышеописанным, то самое минимальное, что вы получите – это плохую тягу и большой расход на газе и бензине, затрудненный пуск двигателя в холодное время и еще много чего. При постоянной работе на газе закоксовываются топливные форсунки, в результате работа на бензине (с учетом всех «прелестей» установки ГБО) становится просто отвратительной. Не стоит забывать и о том, что «на газе» нужно гораздо чаще заглядывать в клапанный механизм с целью его регулировки. При неудачном стечении обстоятельств, при резком нажатии педали акселератора при работе на газе, произойдет хлопок во впускной коллектор. Последствия его самые разнообразные – от вышедшего из строя датчика массового расхода воздуха (или МАР-датчика на ГАЗели), до разорванного в клочья корпуса воздушного фильтра вместе с гофрой и ДМРВ. Последствия могут быть и тяжелее… (Нам приходилось снимать ГБЦ для ремонта, после попадания туда частей от хлопушки ). Один раз хлопнет, вы заплатите 50 – 250$, второй раз хлопнет… Где будет так желаемая экономия на топливе, и не появится ли желание снять ГБО? И в добавок к этому, претензии предъявить-то и некому…

Далее – частный случай хлопка, который, правда, может возникать как на газе, так и на бензине – при включении зажигания. Но так как газ подается в ресивер практически постоянно, на нем этот хлопок возникает практически постоянно. Возникновение искры при включении зажигания связано с тем, что при подаче питания на Модуль Зажигания управляющий выход на некоторых системах впрыска находится в состоянии, разрешающем возникновение искры. Что бы «побороть» данную проблему необходимо устанавливать реле задержки подачи питания на модуль зажигания, широко известный в узких кругах как «антипух». На рисунке – схема реализации на обычном автомобильном реле. Третья проблема – ЭБУ Bosch MP7.0 и M7.9.7. (М7.9.7+) и новые, М7.3 и Микас-11 Эти системы, разработанные для норм токсичности EURO-II и EURO-III при расчетах топливоподачи используют математическую модель двигателя, постоянно изменяя ее в зависимости от условий и режимов эксплуатации, так называемое «самообучение». Именно этот факт не позволяет переключаться с бензина на газ произвольно – для работы на другом топливе необходимо осуществлять программный сброс ЭБУ – очищение памяти самообучения. Если этого не делать, автомобиль толком не будет нормально работать ни в одном из режимов. Именно эта преграда стоит на пути установки ГБО на инжекторные «Нивы», на которые в данное время серийно устанавливают Bosch MP7.0. Если Bosch MP7.0 практически «побежден» тюнерами, то с M7.9.7 все еще сложнее – кроме адаптации по зажиганию, эта система имеет еще адаптацию по моменту и более сложную модель, при значительном несовпадении реальной модели с расчетной система может даже войти в режим «Limp to Home» («Добраться до дома»). Эта проблема успешно решается – как калибровкой базовых прошивок, так и изготовлением двухрежимных вариантов. Для самых современных систем М7.3 (ВАЗ) и Микас-11 (ГАЗ) успешно изготавливаются двухрежимные варианты, позволяющие в «газовой» половине отключать форсунки, бензонасос, диагностику пропусков регулирования и лямбда-регулирование. Прошивки доступны в коммерческих вариантах, как «заготовки» (базовая прошивка и карты калибровок для ChipTuning Pro), так и готовые к использованию калиброванные прошивки.В настоящее время вы можете приорести готовые прошивки для работы с любыми контроллерами впрыска (от GM до Bosch ME17.9.7, M75, M74.5 и Микас-12) и различными системами подачи газа (пропан-бутановая смесь или метан) любого поколения. В них полностью учтены все особенности работы на альтернативном виде топлива.

Форсунки впрыска бензина в современных двигателях внутреннего сгорания Текст научной статьи по специальности «Механика и машиностроение»

Решетневскце чтения

УДК 621.43

С. С. Каюков

Самарский государственный аэрокосмический университет имени академика С. П. Королева (Национальный исследовательский университет), Россия, Самара

ФОРСУНКИ ВПРЫСКА БЕНЗИНА В СОВРЕМЕННЫХ ДВИГАТЕЛЯХ ВНУТРЕННЕГО СГОРАНИЯ

Описываются основные типы топливных форсунок, используемые на современных бензиновых двигателях внутреннего сгорания (ДВС), приведены примеры наиболее перспективных конструкций.

В современных системах впрыска бензина используются в основном гидромеханические и электромагнитные форсунки (рис. 1). Следует отметить, что форсунки впрыска бензина изготовляются под каждый тип двигателя индивидуально, не унифицируются и, как правило, не могут переставляться с одного типа двигателя на другой. Исключение составляют универсальные гидромеханические форсунки фирмы Bosch, которые широко применялись на различных двигателях в составе системы K-Jetronic. Но и эти форсунки имеют несколько невзаимозаменяемых модификаций.

клапанных зонах впускного коллектора для каждого цилиндра в отдельности.

По конструкции закрытые форсунки могут различаться устройством запорного клапана и способом крепления в литом корпусе впускного коллектора. По типу запорного устройства различаются форсунки со сферическим, дисковым и штифтовым клапаном; по способу крепления - вставные и резьбовые.

Рис. 1. Форсунки Bosch EV6 и EV14

Почти все форсунки впрыска бензина содержат внутри корпуса мелкосетчатый фильтр тонкой очистки топлива, который часто является причиной нарушения работоспособности форсунки. Следует также заметить, что современные форсунки впрыска бензина неразборные и ремонту с демонтажом на детали не подлежат.

Гидромеханические форсунки (ГМ-форсунки) (рис. 2) бывают открытого и закрытого типов. Первый тип ГМ-форсунок представляет собой жиклерные форсунки и в современных системах впрыска бензина не используется. ГМ-форсунки закрытого типа предназначены для применения в механических системах непрерывного распределенного по цилиндрам впрыска топлива. Такие форсунки не имеют электрического управления. Они открываются под напором бензина, а закрываются возвратной пружиной. ГМ-форсунки закрытого типа устанавливаются в пред-

Рис. 2. Гидромеханическая форсунка

Закрытые ГМ-форсунки в дозировании топлива участия не принимают. Их главная функция - распылять бензин на горячие впускные клапаны двигателя. При этом распыленные частицы бензина переходят в парообразное состояние, а впускной клапан охлаждается. Чтобы не было соприкосновения струи бензина со стенками предклапанной зоны впускного коллектора, бензин распыляется с углом раскрытия не более 35о, а форсунка по отношению к клапану устанавливается по строго заданной геометрии.

Электромагнитные форсунки применяются в современных системах впрыска бензина в качестве клапанных рабочих и пусковых форсунок (для систем распределенного по цилиндрам впрыска с электронным управлением), а также в качестве центральных форсунок впрыска (в системах питания с моновпрыском).

Электромагнитные форсунки (рис. 3) состоят в основном из корпуса 9 с электрическим 8 и гидравлическим 1 соединительными разъемами; обмотки электромагнита 4; подвижного игольчатого клапана 6 с

Ракетно-космические двигатели, энергетические установки и системы терморегулирования летательных аппаратов

якорем соленоида и запорным сферическим элементом; седла 10 клапана с распылительной пластиной (с отверстием) 7 для впрыскивания топлива; пружины 5.

Рис. 3. Конструкция форсунки Bosch EV6

При электронном управлении форсунками точность дозирования впрыснутого бензина значительно повышается. Это становится возможным потому, что давление внутри ЭМ-форсунки поддерживается постоянным и количество впрыснутого топлива определяется только временем открытого состояния форсунки.

Распыление топлива осуществляется через одно или несколько отверстий в распылительной пластине. С помощью этих отверстий достигается точное постоянство впрыскиваемого количества топлива. Форма струи топлива зависит от расположения и числа этих отверстий.

Для лучшего распыления топлива разработан вариант форсунки Bosch EV6 с воздушным кожухом. Наряду с применяемыми сегодня распылительными пластинами, располагающими до четырех отверстий для впрыскивания топлива, будут использоваться пластины с десятью или двенадцатью отверстиями. Эти форсунки создают очень тонко распыленное облако топлива.

Совершенствование форсунок привело, например, к появлению новой модели Bosch EV14 (см. рис. 1), которая сконструирована на базе модели EV6. Новая

форсунка стала еще компактнее, что позволяет интегрировать ее в топливную рейку.

Ведутся исследования в направлении поиска принципиально новых способов впрыска бензина с помощью форсунок. Испытаны так называемые магнитоэлектрические форсунки, которые отличаются высоким быстродействием (0,5 мс), так как работают с принудительным высокочастотным переключением полярности магнитного поля в соленоиде.

Перспективными считаются также форсунки закрытого типа с дополнительным электромагнитным управлением (электрогидравлические).

В системах впрыска бензина в камеру используется насос-форсунка (рис. 4) закрытого типа с плунжерным насосом высокого давления, который приводится в действие от кулачка распредвала. Насос-форсунка оснащен сливным каналом с быстродействующим электрогидравлическим клапаном. Комбинация «плунжерный насос, закрытая гидромеханическая форсунка, электроуправляемый от электронной автоматики сливной канал» дает возможность реализовать так называемый послойный впрыск бензина непосредственно в камеру сгорания ДВС. Это обеспечивает значительную экономию топлива за счет работы двигателя на очень бедных ТВ-смесях (а = 2,0), а также повышает ряд его эксплуатационных показателей.

Рис. 4. Насос-форсунка Bosch

Начиная с 2000 г. такие форсунки стали устанавливаться в двигателях TD4 экспериментальных легковых автомобилей фирмы Toyota (Япония).

S. S. Kayukov

Samara State Aerospace University named after academician S. P. Korolyov (National Research University), Russia, Samara

PETROL INJECTORS IN MODERN ICE

The article describes the main types of fuel injectors used on today's gasoline internal combustion engine, giving examples of the most promising designs.

© Каюков С. С., 2011

Honda Civic Топливные форсунки: типы, теория, чистка

Случайная статья узнай что то новое



Введение

Топливная форсунка — элемент инжекторной системы современного автомобиля. Именно этот элемент отвечает за исполнение команды подачи топлива в цилиндр. Мозг выдает сигнал в миллисекундах, на это время на форсунку поступает сигнал данной продолжительности, форсунка открывается и под давлением топливной системы (топливный насос) идет впрыск топлива. Подробней ниже, чистка форсунки также тут, в самом низу.

Как работает форсунка

Топливная форсунка Honda Civic, ничто иное как кран. Да, это кран на который подается напряжение 9-15 вольт, катушка электромагнита притягивает иглу и топливо, факелом, выходит из нее. Форсунка это так же и соленоид.

Типовая схема работы топливной форсунки

Параметры, свойства, значения

Топливная система большинства овощных Honda Civic состоит из топливного бака (45л), топливного насоса, линий подключения, топливного фильтра, топливной рейки, самих форсунок, и системы «обратки» с клапаном. Топливо из бензобака подается топливным насосом по топливо проводу в топливную рейку (через фильтр). На топливной рейке установлен регулятор давления NR-1 (Fuel Pressure Regulator — FPR), в большинстве случаев его хватает, он устанавливался на большинство двигателей, но с разной системой крепежа. В общем топливо поступает в топливную рейку под давлением около 3 Бар (3 атмосфер, 3000 мБар), если давление выше то клапан FPR NR-1 выкидывает излишки в «обратку», из «обратки» топливо поступает в бензобак.
Значение форсунок вроде 190, 240 (180, 235) и тд. показано в кубических сантиметрах. Полное обозначение выглядит так 240 [email protected], то есть форсунка за 1 минуту при давление 3 бара (это нормальное давление большинства насосов) выбрасывает 240 кубиков жидкости.
Если раньше стояли форсунки 190, а вы хотите установить 240 просто их заменив, то нужно задать себе вопрос. Зачем? 190 форсунки не работают на 100% даже при полной нагрузке двигателя, то есть имеется запас в 15%. Да я соглашусь что если бы у вас увеличился объем или вы поставили нагнетатель воздуха (турбина) то замена форсунок нужна. А так вы получите лишний расход. В программе компьютера написано что допустим при 450 мБар (45кПа), форсунка 190 должна работать всего 100мс, заменив ее на 240 вы не изменив время открытия в топливной карте получите чрезмерно богатую смесь. Это тоже самое что вас попросили бы открыть большой и маленький кран с водой одновременно, на одно и тоже время, как вы думаете где расход будет больше? Обдумывайте замену форсунок тщательно. Если у вас нет диностенда и\или демона для настройки типа Moates или Hondata я не советовал бы менять форсунки.
Не маловажным параметром форсунок является сопротивление, необходимо чтобы сопротивление форсунок новых и старых было одинаково. Для этого по "модному" покупается ResistorBox (30-100$). А по нормальному мощные керамические сопротивления(0.5-5$). Если не сбалансировать сопротивления с мозгом, то есть вариант что выходы мозга на форсунки сгорят. Низкоомный форсунки 2.5-3 Ома, Высокоумные 12Ом. Опасность именно в низкоомных, конечно они высокопроизводительные но нужен дополнительный контроль. При 50% нагрузке 2.5 Ом (низкоомные) форсунке на 7 минуте, при работе на 6000 оборотах двигателя мозг начинает гореть, температура ключей (транзисторов) составляет 170-200 градусов Цельсия, в обычном состояние это 60 градусов. Обычно используются транзисторы типа STA413A, STA464C работают максимум до 150 градусов, дальше либо параметры уходят, либо корпус разрывается.

Правильная работа форсунки, и ее факел справа

Чистка форсунки, проверка работоспособности

Для чистки форсунок их нужно сначала снять. Можно конечно делать и в двигателе но не желательно загрязнять двигатель химией. Ваша задача создать давление с химией для очистки, и открывать\закрывать форсунок периодично. Самый простой способ, берутся аудио клеммы к ним подводят батарейку Крону-9v, или тот же автомобильный 12v аккумулятор и через кнопку либо разрыв цепи щелкают. Через соединительную трубку (самоделка), соединяют баллон типа Carbcleener находящийся под давлением и форсунку. Нужно скрепить очень сильно иначе форсунка вылетит. Нажали баллон, создали давление, нажали кнопку, повторять пока не будет нормальный факел распыления.
Более интеллектуальный и ленивый способ это подключение форсунки либо к генератору сигналов (не генератор автомобиля!) либо в замен колонки компьютера (активная а не пассивная, от сети), на котором будет запущена программа сигналов. Скачайте программу генератора сигналов PAS FREQUENCY GENERATOR. Регулируйте частоту в пределах 1-200гц.
Самый жесткий способ это ультразвук, отличный способ чтобы очистить и раздробить грязь до мелких частиц. Идеально чтобы в этот момент на форсунку тоже бы подавались сигналы открытия и закрытия. Минус этого способа, что возможно вместе с грязью увеличить и внутренние трещины, или уничтожить форсунку изнутри. Для проверить работоспособности форсунки достаточно подать напряжение на форсунку от батарейки Крона, вы должны услышать щелчок. Более правильным способом будет проверить на «прозвонку» мультмиметром.

Чистка форсунок в действии

Объем форсунок не которых двигателей

Частично полная таблица от компании Accel здесь. Еще момент, кроме как сопротивления, форсунка имеет объем как я говорил выше. Точно вам скажет только производитель, KEIHIN. В общем существуют только 2 объема 180 (190) и 235(240). В процентом соотношение это 5 и 2 процента разницы, соответственно. Разница между 240 и 190 составляет 25 процентов.

  • D14A2 — 190 cc
  • D14A3\D14A4 — 190 cc
  • D14A5 — 190 cc
  • D14A7 — 190 cc
  • D14A8 — 190 cc
  • D14Z1 — 190 cc
  • D14Z2 — 190 cc
  • D14Z3\D14Z4 — 190 cc
  • D15A3 — 180 cc
  • D15B6 — 180/235 cc
  • D16B2 — 190 cc
  • D15B7 — 235 cc
  • D15Z6 — 190 cc
  • D15Z8 — 190 cc
  • D16A6 — 235 cc
  • D16B2 — 190 cc
  • D16W4 — 190 cc
  • D16Y5 — 190 cc
  • D16Y7 — 180 cc
  • D16Y8 — 240 cc
  • D16Z6 — 235 cc
  • h32A1 — 235 cc
  • h33A1 — 235 cc
  • B20A5 — 235 cc
  • B18C1 — 235 cc
  • B16A3 — 235 cc

Сопротивление некоторых форсунок Honda

  • Honda Civic (92-00 EX/Si) 240cc (23lb) 12Ohm
  • Honda All (86-91) 240cc (23lb) 3Ohm
  • Honda Civic (01-Up EX) 240cc (23lb) 11Ohm
  • Honda Civic (03-Up Si) 290cc (28lb) 12Ohm
  • Honda Civic (06-Up Si) 330cc (31lb) 10Ohm
  • Honda Prelude (92-96 VTEC) 330cc (31lb) 2Ohm
  • Honda Prelude (97-02) 290cc (28lb) 12Ohm
  • Honda S2000 360cc (24lb) 12Ohm

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 и CIVIC FERIO (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

Виды форсунок

POLETRON F-1.8 MAX

Газовые форсунки Poletron F-1.8 MAX выполнены в металлическом корпусе. Игольчатый клапан (шток) обеспечивает очень точную дозировку газа. По исполнению форсунки Poletron F-1.8 MAX бывают для одиночного монтажа, а также для монтажа в планку. Форсунки для одиночного монтажа возможно разместить непосредственно возле места врезки штуцера, что максимально сокращает путь газа от форсунки во впускной коллектор и обеспечивает минимальную задержку по времени впрыска. Это безусловно лучшие форсунки из тех, что мы имеем сейчас на рынке. По мощности к форсункам подбираются жиклеры. Плунжера и втулка имеют специальное защитное покрытие от трения по всей поверхности.

Описание:

- Рекомендованы для использования в двигателях мощностью до 60 л.с. на 1 цил.

- Поршневое строение

- Вертикальная подача газа

- Стандартное AMP SuperSeal соединение

- Элементы из нержавеющей стали, высокий показатель индукционного насыщения

- Уплотнение FKM

- Плунжера и втулка имеют специальное защитное покрытие от трения по всей поверхности

- Контроль расхода газа с помощью калибрующего сопла

- Различные способы подключения благодаря широкому монтажному набору

Характеристики:

- Макимальный расход при давлении 1,0 bar 130+/-1 (Nl/min)

- Диаметр штуцера Max 3,2 (mm)

- Сопротивление катушки 1,9+/-5% (Om)

- Время открытия ижектора —1,9 (ms)

- Время закрытия ижектора —1,2 (ms)

- Max амплетуда тока 4 (A)

- Max ток удержания 2 (A)

- Номинальное рабчее давление 0,2+4,2 (bar)

- Max рабчее давление 4,5 (bar)

- Диапазон рабочих температур -20+120 (C)

- Рабочее напряжение 6-18 (V DC)

- Сргок службы > 500 миллионов циклов

Ремонтопригодность и износостойкость: Имеется ремонтный комплект. После ремонта, инжектор не требует калибровки. Срок службы в среднем 100 000км.

Признаки неисправности топливной форсунки: нужна ли вам чистка?

У вашего автомобиля низкая производительность, низкий расход топлива или плохая работа на холостом ходу? У него либо тяжелый случай понедельника, либо, что более вероятно, какие-то грязные топливные форсунки.

Обнаружение признаков загрязнения топливных форсунок и покупка быстрой чистки могут помочь вам сгладить жесткую поездку и вернуться к беззаботной поездке.

Основные сведения о топливных форсунках

Возможно, вы впервые слышите о топливных форсунках, и это нормально.Топливный фильтр, насос и форсунки вашего автомобиля являются частью взаимосвязанной (хотя и невидимой) системы под капотом. Вместе фильтр, насос и форсунки гарантируют, что ваш двигатель получает правильную смесь топлива и воздуха.

Вот общее представление о том, как работает вся топливная система.

  1. Топливный насос вашего автомобиля подает бензин к топливной форсунке.
  2. Топливная форсунка впрыскивает / распыляет топливо во впускной коллектор под очень точным углом.
  3. Во впускном коллекторе воздух и топливная смесь.
  4. Топливно-воздушная смесь сжимается в камере сгорания, вызывая химическую реакцию, необходимую для работы вашего двигателя.
  5. Признаки загрязнения топливной форсунки

    Зная сложный танец, который происходит в вашей системе впрыска топлива, легко увидеть, насколько плохие или грязные топливные форсунки могут повредить ваш двигатель!

    Вот несколько признаков того, что с топливными форсунками что-то не так.

    1. Пропуски зажигания в двигателе

    Грязные топливные форсунки могут вызвать пропуски зажигания в двигателе вашего автомобиля. Из-за этой проблемы у двигателя возникает ощущение, будто он разбрызгивается, посылая вибрации по автомобилю. Такие пропуски зажигания могут произойти, когда проблема с топливной форсункой нарушает хрупкий баланс между топливом и воздухом, поступающим в двигатель.

    2. Холостой ход становится грубым

    Ваш автомобиль шипит и трясется, когда вы стоите у знака «Стоп» или сидите в пробке? Это не направляет вздрагивающего бронко.Это говорит вам о том, что на работе могут быть грязные топливные форсунки.

    Обычно «грубый холостой ход» характеризуется изменяющимися оборотами в минуту (об / мин), даже когда вы не нажимаете педаль. Часто резкая работа на холостом ходу сопровождается остановкой двигателя - внезапным снижением оборотов и шумом двигателя, который ощущается, как если бы на холме закончился газ.

    Грязные топливные форсунки - лишь одна из нескольких проблем двигателя, которые могут привести к резкому холостому ходу и остановке двигателя.Если вы заметили эти проблемы в своем автомобиле, пройдите полный осмотр автомобиля. Наши опытные специалисты разберутся в сути проблемы и порекомендуют очистку топливной системы, если это необходимо.

    3. Ваш бензобак

    Хорошо работающие топливные форсунки помогают вашему автомобилю расходовать топливо на уровне, рекомендованном производителями. В то время как различные проблемы с двигателем могут привести к тому, что вы будете чаще останавливаться на местной заправочной станции, низкий расход топлива может быть сигналом о том, что с вашими топливными форсунками что-то не так.

    4. Игла оборотов начинает танцевать

    Обычно вы контролируете работу приборных панелей вашего автомобиля. Когда вы много ездите, стрелка газа перемещается от буквы "F" к "E". Когда вы ускоряетесь, спидометр перемещается от «0» до «60».

    Что делают грязные топливные форсунки? Они могут привести к непредсказуемому перемещению стрелки тахометра - датчика, отображающего обороты автомобиля. Вы можете заметить, что игла движется без подсказки, указывая на изменение оборотов, когда ваш автомобиль не переключает передачи.

    5. Автомобиль не заводится

    Топливные форсунки подают газ в соответствующие цилиндры. Это работа №1. А когда работа №1 не выполняется, ваш двигатель не будет получать необходимое сочетание воздуха и топлива. Когда соотношение воздуха и топлива в вашем двигателе выключено, ваш двигатель может не генерировать сгорание, необходимое для работы.

    Это редко, но в некоторых случаях проблемы с топливными форсунками могут привести к отказу двигателя, который не позволяет вашему автомобилю заводиться.Также возможно, что ваша машина не заводится, потому что вы забыли залить в нее бензин. (Это случается со всеми нами!) К сожалению, нехватка газа также может привести к проблемам с топливными форсунками.

    Получите услуги по очистке и обслуживанию топливных форсунок

    Если вы считаете, что вашим топливным форсункам нужно немного внимания, посетите ближайший к вам комплексный центр обслуживания автомобилей Firestone. Полный осмотр автомобиля может помочь выявить и устранить любые проблемы, из-за которых ваша поездка будет затруднена.

    Когда заменять топливную форсунку

    В процессе эволюции топливная форсунка переместилась из впускного коллектора в камеру сгорания. Это сделало их более точными в дозировании топлива. Если этой точности мешают ограничения, проблемы с электричеством или проблемы с топливом, это может вызвать проблемы с управляемостью. Вот 10 признаков, на которые следует обратить внимание, когда вам нужно заменить топливную форсунку или ее нужно обслужить.

    1.Ограничения

    Ограничение только от 8% до 10% в одной топливной форсунке может привести к обеднению топливной смеси и вызвать пропуски зажигания. Когда это происходит, несгоревший кислород попадает в выхлопные газы и делает показания датчика O2 обедненным. В более старых многопортовых системах, которые запускают форсунки одновременно, компьютер выполняет компенсацию, увеличивая время включения всех форсунок, что может привести к чрезмерно богатому топливу в других цилиндрах.

    Форсунки прямого впрыска более чувствительны к ограничениям из-за точного количества топлива, которое они впрыскивают в камеру сгорания.

    2. Проблемы с турбонаддувом

    В двигателях с турбонаддувом грязные форсунки могут иметь опасный эффект наклона, который может привести к детонации, приводящей к повреждению двигателя. Когда двигатель находится в режиме наддува и на более высоких оборотах, ему нужно все топливо, которое могут подавать форсунки. Если форсунки загрязнены и не справляются с потребностями двигателя, топливная смесь будет обедняться, вызывая детонацию. Отклонение от нормы может вызвать повышение температуры выхлопных газов и отказ турбонагнетателя.

    3.Замачивание тепла

    При выключении двигателя форсунки подвергаются нагреву. Остаток топлива испаряется в форсунках форсунок, оставляя парафиновые олефины. Поскольку двигатель выключен, поток охлаждающего воздуха не проходит через отверстия, а топливо не проходит через форсунки, чтобы смыть его, поэтому тепло превращает олефины в твердые отложения лака. Со временем эти отложения могут накапливаться и забивать форсунки. Даже если у автомобиля небольшой пробег, короткие ездовые циклы и повышенное тепловыделение могут засорить инжектор.

    Поскольку образование этих отложений является нормальным следствием работы двигателя, в бензин добавляют моющие средства для поддержания чистоты форсунок. Но если автомобиль используется в основном для коротких поездок, отложения могут накапливаться быстрее, чем моющие средства могут их смыть. В четырехцилиндровых двигателях форсунки № 2 и № 3 находятся в наиболее горячих местах и ​​имеют тенденцию к засорению быстрее, чем концевые форсунки на цилиндрах № 1 и № 4. То же самое относится к форсункам в средних цилиндрах. в шести- и восьмицилиндровых двигателях.Чем горячее место, тем более уязвим инжектор к засорению из-за нагревания. Форсунки корпуса дроссельной заслонки менее уязвимы для теплового воздействия из-за их расположения высоко над камерой впускного коллектора.

    Поглощение тепла может повлиять на форсунки прямого впрыска из-за их расположения в головке. Даже при более высоком давлении отверстия могут со временем забиваться.

    4. Увеличение или уменьшение долгосрочной и краткосрочной корректировки топливоподачи

    Кривые калибровки топлива в модуле управления трансмиссией (PCM) основаны на динамометрических испытаниях OEM с использованием нового двигателя.Давление топлива находится в пределах указанного диапазона для этого двигателя, а все форсунки чистые и новые. Встроенные в PCM стратегии адаптивного управления подачей топлива позволяют ему регулировать как краткосрочную, так и долгосрочную корректировку подачи топлива, чтобы компенсировать отклонения в давлении топлива и подаче топлива, чтобы поддерживать правильное соотношение воздух / топливо - но только в определенных пределах.

    PCM не сможет увеличить продолжительность работы форсунки достаточно, чтобы компенсировать разницу, если:

    • Форсунка забивается отложениями топливного лака и не может подавать нормальную дозу топлива, когда она находится под напряжением, или
    • Давление топлива в форсунке падает ниже указанного в спецификации из-за слабого топливного насоса, забитого топливного фильтра или негерметичного регулятора давления топлива.

    Это может привести к слишком обедненной топливно-воздушной смеси, что приведет к пропуску зажигания в цилиндре.

    5. Недостаточное сопротивление

    Соленоид в верхней части форсунки создает магнитное поле, которое подтягивает стержень форсунки вверх, когда форсунка находится под напряжением. Магнитное поле должно быть достаточно сильным, чтобы преодолевать давление пружины и давление топлива над цапфой, иначе форсунка может не открыться полностью. Короткое замыкание, обрыв или чрезмерное сопротивление в соленоиде форсунки также могут вызвать проблемы.

    Обычно соленоиды часто закорачивают внутри при выходе из строя форсунок, что вызывает падение сопротивления. Если в спецификации указано, например, 3 Ом, а у инжектора всего 1 Ом, он будет потреблять больше тока, чем другие инжекторы. Слишком большой ток, протекающий к форсунке, может привести к отключению схемы драйвера форсунки PCM, убивая любые другие форсунки, которые также используют эту же схему драйвера. Один из способов проверить форсунки - омметром.

    6. Увеличенное время проворачивания

    Утечка форсунки приведет к потере давления в рампе, когда автомобиль находится в сидячем положении, что приведет к более длительному, чем обычно, кривошипу, поскольку для создания давления в рампе потребуется дополнительное время.

    Нормальное время запуска в дизельной системе впрыска Common Rail обычно составляет от трех до пяти секунд. Именно столько времени потребуется насосу Common Rail, чтобы довести давление топлива до «порога». Пороговое значение давления в топливной рампе для запуска составляет около 5000 фунтов на квадратный дюйм. Обычные системы Common Rail будут работать при давлении 5000 фунтов на квадратный дюйм на холостом ходу и могут достигать 30 000 фунтов на квадратный дюйм при полностью открытой дроссельной заслонке.

    7. Неудачные тесты баланса

    Если вы подозреваете, что форсунка засорена или неисправна, проверка баланса форсунок может выявить неисправную форсунку.Инструменты сканирования, которые могут отключить форсунки, могут изолировать форсунку для диагностики. Падение оборотов двигателя может быть неэффективным методом диагностики при выполнении теста балансировки цилиндров, когда форсунка отключена.

    Более эффективный метод - это анализ изменений напряжения датчика O2. Протекающие форсунки и некоторые неисправные форсунки могут быть пропущены, даже если форсунка отключена. Другие проблемы с системой зажигания и механическими компонентами также могут не показывать потерю оборотов при выключении форсунки.Если форсунка исправна, напряжение датчика O2 упадет до или ниже 100 мВ. Если проблема заключается в закрытой или мертвой форсунке, возможно, долговременная регулировка подачи топлива достаточно скомпенсирована, чтобы напряжение не изменилось.

    Еще один эффективный тест - это измерение потери давления в топливной рампе, когда каждая форсунка работает и пульсирует в течение заданного периода времени. Для этого используйте электронный импульсный тестер форсунок. Когда каждая форсунка находится под напряжением, манометр топлива контролирует падение давления топлива.Электрические разъемы к другим форсункам удаляются, изолируя проверяемую форсунку. Разница между максимальным и минимальным показаниями - это падение давления.

    В идеале, при открытии каждой форсунки должно падать одинаковое количество жидкости. Вариация от 1,5 до 2 фунтов на квадратный дюйм или более вызывает беспокойство. Отсутствие падения давления или очень низкое падение давления являются признаком того, что отверстие или наконечник ограничены. Падение давления выше нормы указывает на богатое состояние, которое может быть вызвано застреванием поршня или изношенной иглой.

    8. Коды пропусков зажигания

    Пропуски воспламенения обедненной смеси могут вызвать код пропуска зажигания и включить индикатор проверки двигателя. Код часто представляет собой случайный код пропуска зажигания P0300, или вы можете найти один или несколько кодов пропусков зажигания для отдельных цилиндров, в зависимости от того, какие форсунки подвержены наибольшему воздействию.

    9. Автомобиль не заводится с полным баком

    Основные симптомы загрязненного топлива могут включать отсутствие запуска двигателя, резкий запуск, остановку двигателя, потерю мощности и низкую экономию топлива.Поскольку симптомы загрязнения топлива обычно проявляются сразу после заправки, полностью зафиксированная стрелка указателя уровня топлива всегда должна указывать на диагностический красный флаг. Не забудьте спросить, заправлялся ли автомобиль недавно, потому что некоторые водители просто добавляют топливо, а не доливают свои баки.

    10. Отсутствие технического обслуживания

    Если владелец пренебрегал услугами по техническому обслуживанию, такими как замена масла и замены фильтров, скорее всего, пострадают топливные форсунки. Для топливных портов не заменять масло может привести к прорыву и нарушению работы системы PCV, которая накапливает загрязнения на кончике форсунки.Если не заменить масло в двигателе с прямым впрыском топлива, это может привести к износу выступа распределительного вала топливного насоса.

    предупреждающих знаков, требующих внимания, топливной форсунки

    Топливные форсунки - это сердце топливной системы автомобиля. Поскольку они обеспечивают бесперебойную подачу топлива, когда возникает проблема с форсункой, от последствий страдает весь двигатель.

    Поскольку топливные форсунки играют важную роль, владельцам автопарков необходимо заботиться о них.Вот что вам нужно знать, чтобы проблемы с форсунками не влияли на производительность вашего автопарка.

    Что такое топливные форсунки?

    Так же, как сердце перекачивает кровь к телу, форсунки перекачивают топливо в двигатель. В сердце насосное действие происходит через ряд клапанов, и топливная форсунка действует аналогично клапану.

    Топливные форсунки работают за счет чередования стержня, вставляемого в тонкую трубку и выходящего из нее. Когда шток втянут, трубка открыта и топливо поступает внутрь.Когда шток выдвигается, трубка закрывается, и топливо прокачивается.

    В конце трубы туман сжатого топлива распыляется через сопло в камеру сгорания, где он воспламеняется и приводит в действие двигатель. Так же, как сердце обеспечивает энергией организм, топливный инжектор обеспечивает энергоснабжение вашего автомобиля, поэтому он так важен для защиты.

    Плюсы и минусы современных дизельных топливных форсунок

    Чем мельче топливный туман, распыляемый форсункой, тем полнее сгорает топливо.Достижение более полного сгорания дает много преимуществ, включая снижение выбросов и восстановление топливной экономичности.

    Но создание более тонкого тумана требует огромного давления. По сравнению со старыми моделями современные топливные форсунки не только имеют меньшие отверстия, но и используют большую силу. В то время как когда-то топливные форсунки обычно работали при давлении 15 000 фунтов на квадратный дюйм, современные форсунки могут легко превышать 30 000 фунтов на квадратный дюйм.

    Форсунки

    Common Rail (HPCR), как их называют, обеспечивают максимальную эффективность, хотя компромисс в том, что они могут быть более чувствительными, чем старые модели.Точное машиностроение требует более жестких допусков, поэтому очень важно следить за проблемами.

    Наиболее частые проблемы с форсунками дизельного топлива

    Чтобы обнаружить проблемы с топливной форсункой, обратите внимание на некоторые из наиболее распространенных предупреждающих знаков. Часто неисправные топливные форсунки могут вызвать снижение расхода топлива, непостоянную мощность двигателя или пропуск зажигания в двигателе. Если ваше оборудование испытывает какие-либо из этих проблем, это может означать, что у вас проблемы с топливной форсункой.Вот самые частые диагнозы.

    • Отложения коксования на сопле: Под сильным нагревом и давлением внутри форсунок HPCR, тип. 2 дизельное топливо может разрушаться и образовывать деформации черного графита - проблему, известную как коксование. Когда топливо закоксовывается, оно может оставлять вредные отложения на концах форсунки, снижая мощность и топливную эффективность.
    • Внутренние отложения в дизельных форсунках (IDID): В отличие от отложений коксования форсунок, IDID образуются глубоко внутри высокоточных форсунок.Поскольку эти компоненты имеют жесткие допуски, даже минимальные отложения могут значительно снизить мощность и экономию топлива, а в некоторых случаях привести к отказу форсунки.
    • Засорение топливного фильтра: Топливные фильтры улавливают нежелательные загрязнения в топливе. Что касается систем впрыска HPCR, эти фильтры могут быть подвержены преждевременному засорению. В результате поток топлива становится ограниченным, что приводит к снижению мощности.
    • Чрезмерный износ: Наконец, проблемы с топливными форсунками могут возникнуть просто из-за чрезмерного износа.Так как каждый ход насоса длится всего несколько миллисекунд, топливные форсунки двигаются с невероятно высокой скоростью. Если топливная форсунка не обслуживается должным образом, постоянное движение может постепенно изнашивать ее, снижая производительность.

    Как предотвратить проблемы с форсунками дизельного топлива

    Хотя проблемы с топливными форсунками могут быть серьезными, хорошей новостью является то, что их легко свести к минимуму. Один из простейших способов автоматического обслуживания топливных форсунок - использовать дизельное топливо премиум-класса, такое как CENEX® ROADMASTER XL®.

    Улучшенный многофункциональный пакет присадок Cenex Premium Diesel помогает предотвратить проблемы с форсунками до того, как они возникнут. Хотя каждая присадка важна для общего состояния двигателя, они больше всего работают для защиты форсунок.

    • Стабилизатор впрыска: Эта присадка придает топливу прочность, необходимую для того, чтобы выдерживать интенсивное нагревание и давление внутри современных форсунок HPCR, сводя к минимуму закоксовывание топлива и отложения, которые оно может вызвать.
    • Моющие средства: Эти присадки делают именно то, что следует из их названия - они поддерживают чистоту топливных магистралей, помогая уменьшить как отложения, так и засорение топливного фильтра для оптимальной работы двигателя.
    • Присадка, улучшающая смазывающую способность: Эта присадка снижает трение между движущимися частями топливной системы, такими как форсунка. Поддерживая плавную работу инжектора, присадка, улучшающая смазывающую способность, помогает снизить износ, продлевая срок службы инжектора.

    Форсунки - это сердце топливной системы вашего автомобиля. А если сердце терпит неудачу, вместе с ним падает и вся система. Вот почему рисковать с некачественным дизельным топливом просто не стоит. Чтобы заправиться на Cenex Roadmaster XL, найдите ближайший к вам филиал Cenex с помощью НАШЕГО ПОИСКА МЕСТОПОЛОЖЕНИЙ.

    Очистка топливных форсунок - Страница -1

    Целью очистки и проверки потока является 1) удаление любых загрязнений внутри или снаружи форсунки, которые препятствуют потоку топлива или ухудшают схему распыления топлива 2) для точного измерения пропускной способности каждой форсунки и 3) получения количественных данных о характеристиках форсунки владелец транспортного средства может использовать для согласования форсунок или настройки топливной системы двигателя.

    Любой набор топливных форсунок выиграет от услуги RC по очистке и анализу потока. Это справедливо даже для новых форсунок, потому что для целей настройки производительности необходимо знать расход топлива отдельных форсунок и общий расход топлива в системе.Нередко комплект форсунок оригинального оборудования (OE) имеет неприемлемо широкий диапазон расхода топлива, и возможно даже наличие новых форсунок, которые не работают должным образом. Стандартный процесс тестирования RC выявляет эти проблемные форсунки.

    Процесс тестирования выглядит следующим образом: сначала ваши форсунки устанавливаются на специально разработанное и изготовленное RC оборудование для проверки расхода форсунок с компьютерным управлением. Невоспламеняющаяся (бензиноподобная) испытательная калибровочная жидкость прокачивается под точно контролируемым давлением через форсунки, в то время как они подаются импульсными приводами форсунок, встроенными в оборудование.Объем топлива, прошедшего через форсунку, точно измеряется в течение заданного периода времени, и по этим цифрам рассчитывается расход топлива. Во время проточного испытания образцы распыления форсунок визуально проверяются и анализируются техническими специалистами RC с использованием как яркого комнатного, так и стробоскопического освещения.

    После первоначальной проверки потока ваши форсунки переносятся в машину для ультразвуковой очистки и подключаются к драйверам форсунок. Они погружены в очищающий раствор и пульсируют под воздействием ультразвуковых волн.Комбинация чистящего раствора и ультразвуковых волн агрессивно очищает внутренние и внешние части форсунок.

    Наконец, очищенные форсунки снова устанавливаются на расходомер и снова запускаются. По завершении теста выдается распечатанный отчет. В этом отчете перечислены: расходы топлива (в фунтах в час и кубических сантиметрах в минуту) до и после очистки, а также оценки формы распыления для каждой испытанной форсунки. Также включено число «баланса системы», которое представляет собой разность потоков, выраженную в процентах, между инжекторами, имеющими наивысший и самый низкий расход среди тестируемой партии инжекторов.Общая подача топлива системой в фунтах / час. и куб.см / мин, а также расчет потенциальной мощности при трех различных показателях удельного расхода топлива на тормозную систему завершает отчет.

    * Мы стремимся обеспечить круглосуточное обслуживание большинства топливных форсунок. Однако бывают случаи, когда наш объем может потребовать 48-часового разворота. Праздники и выходные не включены. Если используется ночная доставка, время выполнения заказа обычно составляет три дня. RC не несет ответственности за задержки со стороны транспортных компаний.

    Как работают топливные форсунки - шаг за шагом, весь процесс

    Сегодняшняя зависимость человеческой жизни от машин, особенно транспортных средств, достигла точки, когда это стало необходимостью. В наши дни покупка автомобиля для повседневной жизни стала неизбежной. Но с этим даром технологий связано и множество других обязанностей. Эти машины не только регулярно нуждаются в топливе и других дорогостоящих материалах, но и требуют особого ухода со стороны владельца.И для этого вам необходимо иметь некоторые базовые знания о том, как работает ваш автомобиль.

    Работа топливных форсунок

    Обычно люди довольно хорошо осведомлены о том, как работают их автомобили, но одна проблема, с которой они сталкиваются, - это , как работают топливные форсунки и как топливо подается в их двигатели. Итак, здесь, в этой статье, я подробно объясню вам вопрос, упомянутый выше, и удовлетворю все ваши потребности в знаниях.

    Что такое топливные форсунки

    Назначение топливных форсунок - подавать правильное количество топлива в двигатель, чтобы оно могло эффективно сжигать его для питания двигателя.К сожалению, это не так просто, как кажется. В двигатель необходимо подавать точное количество топлива и воздуха для сгорания, слишком много или слишком мало топлива может вызвать засорение двигателя или даже не дать ему запуститься, соответственно. В прошлом механизм для решения этой задачи в реализации карбюраторных двигателей был не столь совершенен. Благодаря современным технологиям у нас теперь есть гораздо лучший способ реализовать это, а именно топливные форсунки.

    Топливная форсунка - это механический клапан с электронным управлением.Обычно его устанавливают под определенным углом, чтобы впрыскивать необходимое количество топлива в камеру сгорания двигателя. Не только количество впрыскиваемого топлива должно быть точным, но и угол его расположения, давление и форма распыления также должны быть очень точными в соответствии с необходимостью идеального соотношения топлива и воздуха для сгорания.

    Что такое топливные форсунки

    Типы топливных форсунок различаются как для бензиновых, так и для дизельных двигателей. В то время как топливные форсунки для бензиновых двигателей используют косвенный механизм для распыления топлива, в дизельных двигателях используется скорее прямой механизм.Но это касается только механизма, используемого для распыления, и не имеет никакого отношения к тому, как работают топливные форсунки.

    Читайте также: Лучший очиститель топливных форсунок

    Как работают топливные форсунки

    Топливная форсунка - это клапан, управляемый пружинами или ЭБУ (электронный блок управления), способный открываться и закрываться несколько раз в секунду. Топливо забирается из топливного бака и транспортируется к форсункам. Топливные магистрали используются для транспортировки. Когда топливо достигает форсунки, давление в нем повышается до нужной степени с помощью регулятора давления топлива.Затем топливо разделяется на несколько цилиндров. После этого в качестве последнего шага топливо окончательно распыляется на камеру сгорания. Однако это всего лишь обобщенный обзор, и ниже вам будет подробно объяснено , как работают топливные форсунки .

    Существует два типа топливных форсунок:

    Механическая топливная форсунка

    Первичный механизм, используемый здесь для впрыска топлива, очень похож на карбюраторные системы, используемые в прошлом, поэтому многие люди до сих пор получают его путали с карбюраторными двигателями, но на самом деле между ними есть довольно важное различие.В то время как карбюраторная система забирает топливо под низким давлением из топливного бака, эти системы механических топливных форсунок перекачивают топливо под высоким давлением из топливного бака, что является основным принципом работы механических топливных форсунок.

    После откачки из топливного бака топливо попадает в аккумулятор. Вы можете думать об аккумуляторе как о буфере для временного хранения топлива. Затем вступает в действие блок управления дозированием системы. Его задача - распределять топливо по цилиндрам.Здесь важна подача нужного количества топлива в цилиндры за нужное время.

    Механическая топливная форсунка

    При поступлении в цилиндр топливо и воздух должны быть очень точно смешаны с нужным количеством обоих. Это достигается за счет использования заслонки, которая находится внутри воздухозаборника двигателя. Это позволяет топливу поступать правильным потоком и смешиваться с воздухом в нужном количестве. Всякий раз, когда мы увеличиваем или уменьшаем скорость транспортного средства, откидная заслонка открывается более или менее, соответственно, то же самое и в случае с распределителем топлива.Следовательно, оба остаются пропорциональными.

    Здесь для работы системы используются две пружины. Одна из них - это боевая пружина, а другая - поршневая пружина. Основная пружина предназначена для управления подачей топлива в топливную форсунку, топливо, поступающее из топливного насоса, находится под давлением, и это давление заставляет главную пружину открываться и пропускать топливо внутрь топливной форсунки.

    Когда топливо поступает во впускное отверстие, оно смешивается с воздухом, и давление увеличивается, это увеличивающееся давление заставляет пружину плунжера двигаться вперед и назад, что, в свою очередь, заставляет плунжер перемещаться наружу, вызывая открытие сопла и, следовательно, контролируемое распыление топлива происходит.Как вы можете заметить, используемый здесь механизм зависит от пружин, поэтому многие технические специалисты часто называют механические форсунки подпружиненными форсунками.

    После завершения впрыска топлива для данного цикла, в соответствии с вводом, заданным блоком управления, давление затем снижается, и в конечном итоге толкаемый наружу плунжер перестает испытывать давление и возвращается в исходное положение. Это приводит к заеданию спрея и, следовательно, к прекращению подачи топлива на определенный цикл.

    Читайте также: Что происходит, когда топливные форсунки выходят из строя

    Электронная топливная форсунка

    Здесь мы поговорим о втором типе топливных форсунок и о том, как работают эти топливные форсунки . Это довольно новая реализация топливных форсунок, так как многие новые автомобили, поступающие в настоящее время, имеют эту систему.

    Как написано выше, основной принцип работы этой и механической системы совершенно одинаковый. Однако есть два момента, в которых они различаются.А именно, количество топлива и натяжение, используемое для открытия и закрытия клапана с помощью пружины. Вместо того, чтобы использовать эти две функции для управления разбрызгиванием топлива, электронные системы используют электронный блок управления, который управляет всеми необходимыми функциями.

    Определенные датчики помогают отслеживать такие параметры, как температура воздуха, давление воздуха на впуске, температура двигателя, частота вращения двигателя, положение акселератора. Все они подключены к ЭБУ, и текущая информация поступает в ЭБУ в режиме реального времени.

    Электронная топливная форсунка

    В соответствии с условиями и расчетами, выполненными ЭБУ, он вычисляет конкретное количество топлива, которое необходимо для подачи в цилиндры. Все эти входные данные поступают в ЭБУ в режиме реального времени, и обработка происходит настолько быстро, что степень открытия клапанов вычисляется почти одновременно.

    Топливные направляющие используются для перекачки топлива из топливного бака, и эти направляющие соединены с топливной форсункой. Внутри топливных направляющих поддерживается постоянное давление, и установлен электрический топливный насос, который позволяет топливу перемещаться по топливным направляющим в топливную форсунку.

    По мере того, как данные поступают в ЭБУ, он вычисляет количество топлива, которое необходимо впрыснуть, и количество клапанов, которые необходимо открыть, чтобы это произошло. Когда электронные сигналы отправляются от блока управления двигателем на штифты топливной форсунки, которые, в свою очередь, подключены к батарее и системе зажигания, внутри топливной форсунки создается электромагнит, который заставляет плунжер перемещаться наружу, тем самым создавая путь для подачи топлива. проходить. Это отверстие для топлива очень точно рассчитывается ЭБУ.Таким образом, форсунка наконец открылась, и топливо распыляется на двигатель внутреннего сгорания.

    После завершения определенного цикла впрыска топлива ЭБУ прекращает посылать электронный сигнал на топливную форсунку и, таким образом, дезактивировать электромагнит. Когда электромагнит деактивируется, больше нет ничего, что толкало бы плунжер наружу, форсунка закрывается, что приводит к остановке распыления топлива.

    Это механизм, используемый электронными топливными форсунками, где электронная схема используется для точного открытия клапана и, следовательно, здесь не используется никакой механический механизм, хотя принцип управления как в механических, так и в электронных топливных форсунках довольно одинаковый.

    Заключение

    Топливная форсунка является прекрасным примером инженерной мысли и очень упрощает задачу доставки нужного количества топлива для сгорания. Они также помогли автомобильной промышленности достичь эффективности, улучшить переходную реакцию дроссельной заслонки, и они также очень помогают при холодном пуске, поскольку клапаны позволяют протекать большему количеству топлива в течение короткого промежутка времени, что невозможно сделать с использованием карбюраторных двигателей.

    Дизельные форсунки - Качественные топливные форсунки Powerstroke для дизельного двигателя

    Дизельные форсунки

    Двигатели внутреннего сгорания, известные как карбюраторы, работали на смеси топлива и воздуха в 80-х и 90-х годах.Однако они были заменены системой впрыска топлива, которая нагнетает топливо под высоким давлением для работы в двигателях внутреннего сгорания.

    Дизельные двигатели инициируют воспламенение, таким образом сжигая топливо за счет использования тепла впрыснутого сжатия в камеру сгорания, в то время как как в газовых, так и в бензиновых двигателях используется свеча зажигания для воспламенения указанной смеси топлива и воздуха. Высокая степень сжатия дизельных двигателей считается причиной их более высокого теплового КПД по сравнению с внешним или внутренним сгоранием.

    Как только воздух попадает в камеру сгорания дизельного двигателя, он сжимается с высокой степенью сжатия размером 15: 1-22: 1, сбрасывает давление размером 40 бар (в то время как бензиновые двигатели производят до 14 бар) и нагревает воздух до 1022 бар. oF в форкамере или поршне. На самом высоком уровне такта сжатия внутри камеры сгорания сжатый воздух впрыскивается топливом. Затем топливо разбивается на мелкие капли, которые равномерно распределяются через топливную форсунку. Эти маленькие капли испаряют свою поверхность за счет сжатого тепла и запускают серию испарения и воспламенения, пока полностью не сгорают в камере сгорания.

    Типичный звук дизельного двигателя, похожий на стук, возникает из-за задержки начала процесса испарения во время зажигания, которое происходит, когда пары достигают температуры воспламенения и приводят к повышению давления над поршнем, который затем приводится в движение. нижнее положение для подачи питания на систему ABS.

    Когда компрессия производится на высоких уровнях, происходит сгорание, и нет необходимости в отдельной системе зажигания. Точно так же эффективность двигателя увеличивается за счет более высоких уровней степени сжатия.

    Степень сжатия высока, поскольку предотвращается преждевременное зажигание, поскольку в дизельных двигателях не происходит сжатия воздуха и топлива, поскольку сжимается только воздух, а топливо поступает в цилиндр непосредственно перед ВМТ.

    Высокий уровень давления топлива достигается за счет механических насосов, а затем форсунки несжатого воздуха, которые активируются при приложении к ним давления, подают топливо в камеру сгорания. Скорость подачи топлива регулируется электронными или механическими регуляторами.

    Можно найти как 4-тактный, так и 2-тактный вариант дизельного двигателя. Тем не менее, изменение двигателя EFI может быть выполнено путем тщательного учета рабочего цикла и длительности импульса форсунок (контролируемых ЭБУ).

    Как чистить топливные форсунки

    Топливные форсунки - жизненно важная часть двигателя. Как часть основной системы сгорания, они подают топливо в поршни, обеспечивая достаточное количество топлива для движения вашего автомобиля вперед, когда вы нажимаете педаль акселератора.`

    Чтобы поддерживать форсунки в идеальном состоянии, их необходимо время от времени чистить. Вы даже можете обнаружить, что с некоторыми жалобами, такими как горящие контрольные лампы двигателя, и проблемы технического обслуживания могут быть решены путем прочистки ваших форсунок, прежде чем вы приступите к дорогостоящему курсу замены топливной форсунки. Это предвещает вопрос - как лучше всего их очистить?

    Как забиваются топливные форсунки…

    Хотя нам нравится думать, что наше топливо всегда чистое и фильтрованное, правда в том, что большая часть бензина и дизельного топлива собирает мельчайшие примеси в виде частиц при попадании во внутренние части вашего автомобиля.Часто это происходит из-за ваших собственных поврежденных топливных магистралей, фильтров или даже из-за ржавчины внутри вашего топливного бака. Благодаря тонким форсункам на форсунках такие частицы не заставят себя долго ждать, чтобы затруднить подачу топлива.

    Что вам понадобится для очистки форсунок

    Для очистки форсунок вам понадобится следующее:

    • Очиститель топливных форсунок
    • Гибкий резиновый шланг
    • Стальные хомуты для шлангов
    • Аккумулятор
    • Защитные очки
    • Резиновые перчатки
    • Поддон для сбора капель
    • Обрезанные крокодилом электрические провода
    • Новые уплотнительные кольца топливной форсунки

    Step By Step Процесс очистки

    Приобретите комплект для очистки топливных форсунок
    Убедитесь, что он подходит для вашего автомобиля, спросив продавца или отправив электронное письмо в интернет-магазин.В идеале ищите упаковку, которая идет с жидкостью на основе ПЭА (полиэфирамина), так как она очень эффективна при разрушении отложений углерода и сажи, которые, как правило, забивают форсунки.

    Найдите свои топливные форсунки
    Да, они находятся под капотом вашего автомобиля, но с современным двигателем найти их может быть сложно. К счастью, в этой ситуации старое доброе руководство пользователя направит вас в нужное место, где можно найти эту деталь.

    Отсоедините топливный насос
    Не торопитесь с этим шагом.Прежде чем приложить небольшую силу для снятия топливных форсунок, сначала необходимо закрепить топливный насос. После завершения процесса отсоединения либо подсоедините возвратную топливную трубу к топливному насосу, либо используйте U-образную трубку, чтобы направить топливо обратно в бак. Если вас беспокоит процедура отключения, обратитесь к YouTube, чтобы получить более иллюстрированный вид, если у вас есть популярная модель, или попробуйте еще раз руководство.

    Вакуумные линии регулятора давления
    Проверьте свое руководство, чтобы узнать, есть ли у вас вакуумная линия регулятора давления.Если да, то вам нужно будет аккуратно закрепить шнур в месте соединения с регулятором, а затем аккуратно отсоединить его.

    Подключите набор для очистки
    Найдите топливный порт и подключите набор для очистки. Точно следуйте инструкциям на комплекте и убедитесь, что фитинг плотно прилегает и надежен.

    Снимите крышку топливного бака
    Чтобы предотвратить повышение давления внутри топливной системы, снимите крышку с топливного бака. Поскольку в комплекте используется герметичная система для сдува грязи, жизненно важно иметь место, откуда давление может уйти.

    Убедитесь, что топливный насос выключен.
    После того, как вы дважды убедитесь, что топливный насос выключен, запустите автомобиль, чтобы промывочная жидкость прокачивалась через систему. Ваш двигатель остановится, когда вся очищающая жидкость будет пропущена через систему.

    Переустановка
    Пора все поставить на место. Снова подсоедините вакуумную магистраль регулятора давления, если она у вас есть, подсоедините топливные форсунки и закройте крышку топливного бака.

    Проверьте систему
    Пригласите друга за руль и убедитесь, что топливные форсунки автомобиля работают должным образом. Есть проблемы или странные шумы? Отнесите свой автомобиль к механику, чтобы он полностью его проверил.

    Поддержание чистоты форсунок

    Естественно, вы захотите содержать форсунки в чистоте, чтобы предотвратить накопление нагара, поддержать эффективность двигателя и сократить объем чистки и обслуживания, необходимых для плавной и эффективной работы.Вам поможет следующий совет:

    Используйте топливо хорошего качества - дешевое или дешевое топливо часто может содержать примеси, которые забивают форсунки. Следите за присадками и недостатком моющих средств в топливе, которые могут вызвать проблемы для вашего двигателя.

    Регулярно заменяйте топливный фильтр - эту деталь следует заменять после того, как ваш автомобиль проехал определенное количество миль. Как только вы превысите это число, эффективность снизится, и грязь с большей вероятностью попадет в топливную систему.

    Очистка топливных присадок - подумайте о добавлении специального моющего средства в ваше топливо. Проверьте любой продукт, чтобы убедиться, что он подходит для вашего автомобиля, и, если возможно, получите профессиональную консультацию.

    Обратитесь к профессионалам в - если вы не можете очистить форсунки своим собственным паром - назначьте встречу в вашем местном гараже и получите надлежащую помощь. Большинство механиков должно быть в состоянии выполнить работу за вас на высоком уровне.

    Проблемы после очистки?

    Вы можете обнаружить, что описанный процесс очистки не улучшает эффективность ваших форсунок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
