Блок дизеля: Блок дизеля

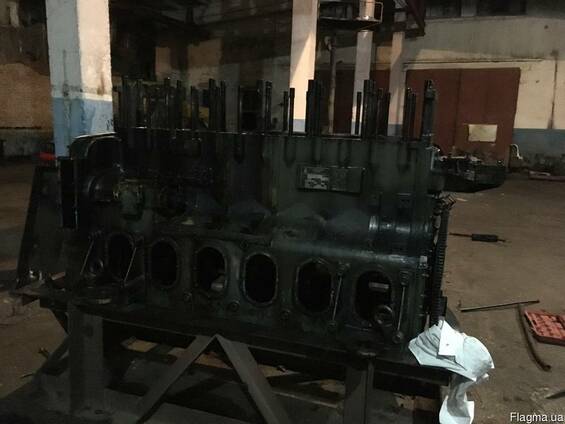

Блок дизеля

Основной частью дизеля, его остовом, является блок. Он сварен из цельных стальных листов, образующих жесткую коробчатую конструкцию, которая при необходимой прочностиимеет сравнительно небольшой вес. Внутренними и наружными перегородками блок разделен на отдельные полости. В перегородках имеются гнезда, в которых компактно размещены цилиндровые гильзы, вертикальная передача, толкатели топливных насосов и другие детали и механизмы дизеля. Для осмотра деталей имеются окна, закрываемые крышками.

Опоры (бугели) под нерабочие вкладыши коренных подшипников приварены к поперечным перегородкам.

Каждую крышку подшипников жестко с определенными натягами фиксируют на опорах блока двусторонними бу-гельными замками. Необходимые натяги обеспечивают подбором крышек и их подгонкой к опорам (бугелям). После подгонки крышек подшипников по бугельным замкам их закрепляют, клеймят номером опоры и затем растачивают постели под вкладыши. Крышки подшипников нижнего коленчатого вала закрепляют на опорах болтами, верхнего вала — шпильками.

Вес 12 гнезд под коренные подшипники каждого коленчатого вала расточены по диаметру 242+0’045 мм (рис. 6).

Гнезда под подшипники кулачковых валов топливных насосов также расточены со-осно по размеру 120+0’035 мм.

При монтажно-демонтаж-ных работах необходимо учитывать ряд конструктивных особенностей блока, от которых зависит эксплуатационная надежность дизеля. В частности,

Место клеймения

Рис. 6. Блок дизеля: 1 — крышка коренного подшипника нижнего вала; 2- болт; 3 — блок; 4- крышка коренного подшипника верхнего вала; 5 — гайка; 6 — шплинт; 7 — шпилька; 8 — болт; 9 — прокладка; 10 — гайка; II — плита жесткостиследует знать, что при работе дизеля основная нагрузка передается на вкладыши, которые расположены в крышках коренных подшипников, условно называемых рабочими. Вкладыши, установленные в гнездах блока, нагружены мало и поэтому почти не изнашиваются.

При нормальной работе дизеля величина износа всех рабочих вкладышей верхнего и нижнего коленчатого валов практически одинакова. Поэтому, как правило, все рабочие вкладыши должны заменяться одновременно. Исключением являются лишь рабочие вкладыши 4, 8 и 12-й опор нижнего коленчатого вала, которые по данным эксплуатации изнашиваются несколько больше остальных и поэтому возможна отдельная их замена до замены всех рабочих вкладышей. Необходимость замены рабочих вкладышей определяется по величине так называемого зазора «на масло», т. е. диаметрального зазора между шейкой коленчатого вала и вкладышами в каждой опоре. В условиях эксплуатации эта величина не должна превышать 0,5 мм. Если зазоры на масло в ряде подшипников одного вала будут резко отличаться друг от друга, но вместе с тем по величине не будут превышать допустимого предела (0,5 мм), все рабочие вкладыши этого вала необходимо все же заменить, чтобы обеспечить одинаковые условия работы всем подшипникам.

Одним из основных условий правильной укладки коленчато-. го вала на подшипниках является прилегание всех коренных шеек вала к рабочим вкладышам. О прилегании, проверяемом щупом, можно судить по отсутствию зазора между коренной шейкой коленчатого вала и рабочим вкладышем. Значительно точнее прилегание проверяется по краске.

Для нижнего коленчатого вала проверка прилегания не вызывает затруднений, так как коренные шейки этого вала лежат на рабочих вкладышах. У верхнего вала при сборке нового дизеля прилегание также проверяют по рабочим вкладышам, для чего блок дизеля соответственно поворачивается на 180°. Однако после установки дизеля на тепловозе такую проверку выполнить невозможно. Поэтому, когда заменяют рабочие вкладыши верхнего коленчатого вала (один или несколько), новый вкладыш подбирают по толщине в полном соответствии с заменяемым с точностью до 0,01 мм. В связи с этим очень важно после разборки коренных подшипников все вкладыши устанавливать на свои места в строго определенном положении согласно меткам.

Большинство шпилек на блоке ввертывают в сквозные резьбовые отверстия, выходящие в масляные или воздушные полости блока. Поэтому, чтобы не допустить просачивания масла или воздуха по резьбе при замене шпилек, их устанавливают на железном густотертом сурике. После постановки шпильку надо проверить на плотность посадки путем обстукивания свинцовым или медным молотком.

Рис. 7. Схема крепления плиты жесткости Чтобы избежать деформации плит жесткости, закрывающих-отсеки выпускных коллекторов, а также’деформации самого блока, плиты закрепляют на блоке в определенной последовательности.

Затяжку гаек, прикрепляющих плиты, следует производить, начиная от середины плиты с постепенным переходом к концам, в последовательности, показанной на рис. 7. Штифты, фиксирующие плиты жесткости на блоке, устанавливают после окончательной затяжки гаек.

Блоки дизелей 2Д100 и 10Д100 не одинаковы и не взаимозаменяемы. Блок дизеля 10Д100 короче в верхней части за счет отсутствия выступа над генератором (для удобства монтажа воздуходувки 2-й ступени). Кроме того, у этого блока наклонно расположены концевые патрубки воздушного ресивера (для обеспечения подсоединения охладителей наддувочного воздуха.

⇐ | Устройство и рабочий процесс дизеля | | Тепловозные дизели 2Д100 и 1 ОД 100. Аврунин А. Г. | | Гильза цилиндра | ⇒

Блок цилиндров тепловоза (устройство) — Устройство и ремонт дизеля — Справка 2ТЭ116

     Блок цилиндров дизеля типа Д49 (рис.17) представляет собой сварно-литую конструкцию. Нижняя картерная часть блока сварена из литых стоек

13, верхняя часть – из листов 9. Шпильки 7 крепления крышек цилиндров установлены в нижнюю картерную часть 3, поэтому основные сварные швы верхней части блока разгружены от газовых растягивающих сил, что обеспечивает их высокую надёжность.

Рис. 17 – Блок цилиндров

1 – корпус блока; 2 – передний лист блока; 3 – средняя плита; 4 – проставочная втулка; 5 – шпилька крепления лотка; 6 – верхняя плита; 7 – шпилька крепления цилиндровых крышек; 8 – проставок для подвода воздуха к впускным клапанам; 9 – верхний лист блока цилиндров; 10 – водяной коллектор; 11 – предохранительный клапан; 12 – крышка люка картера; 13, 15 – стойка блока; 14 – втулки из нержавеющей стали для перепуска воды из коллекторов к рубашкам цилиндров; 16 – вкладыши коренных подшипников; 17 – подвеска; 18 – болт; 19 – боковые продольные листы блока; а, б, в – маслоподводящие каналы; г – воздушный коллектор; д – отверстие для перепуска масла из крышки в картер дизеля; е – фиксирующие зубцы стыка подвески.

     К стойкам блока 13 болтами прикреплены штампованные подвески 17. Стык стоек блока и подвесок у дизеля 1А-5Д49 исп.2 плоский. Подвески с плоским стыком монтируются в стойки блока с зазором по боковым поверхностям 0,03–0,12 мм. Для  ограничения перемещения подвесок в поперечном направлении нижняя часть стоек блока и подвесок стянута четырьмя болтами (по два с каждой стороны) (рис.17,б).

     У дизеля 1А-5Д49 исп.1 стык подвесок и стоек блока зубчатый, смещению подвесок в поперечном направлении относительно оси блока препятствуют треугольные зубцы (рис.17,а). Для размещения втулок цилиндров блок разделён на восемь отсеков.

     В развале блока образованы ресивер наддувочного воздуха г и канал в

для прохода масла к подшипникам коленчатого вала.

Рис. 18 – Блок дизеля

1 – картер; 2 – блок цилиндров; 3 – подвески; 4 – воздушный ресивер; 5 – отверстия под втулки цилиндров; 6 – окна для подвода воздуха к крышкам цилиндров; 7 – шпильки крепления крышек цилиндров.

     Для повышения долговечности нижнего пояса блока и предохранения его от коррозии в отверстия блока запрессованы втулки 4 из нержавеющей стали повышенной твёрдости. Для перетока охлаждающей воды из коллекторов 10 к втулкам цилиндров и предохранения блока от коррозии установлены втулки 14 из нержавеющей стали.

     Вода к коллекторным блокам поступает через привод насосов по проставкам с уплотнительными кольцами. В нижней части боковых продольных листов блока 19 против каждого цилиндра под трубой водяного коллектора имеются отверстия для контроля герметичности полости охлаждения  втулки  цилиндра.

     Проставок 8, по которому подводится воздух  из ресивера к впускным клапанам крышки цилиндра, состоит из колец, обечайки и болтов. При завёртывании болтов кольца раздвигаются и уплотняют стыки между ресивером и проставком, между проставком и крышкой цилиндра.

     В отверстия, образованные стойками и подвесками, установлены вкладыши 16 коренных подшипников. На девятой стойке и подвеске предусмотрены полукольца упорного подшипника, препятствующие перемещению коленчатого вала в осевом направлении.

     В торцевом листе имеется отверстие, по которому масло подводится в центральный масляный канал в откуда по каналам б к стойкам блока поступает на смазывание коренных подшипников. К десятому коренному подшипнику масло поступает из полости коленчатого вала. По каналу а масло идёт на смазывание привода насосов. Трубки

д предназначены для слива масла из крышек цилиндров в картер дизеля. Масло, скопившееся в ресивере, сливается в полость рамы. Доступ в картер дизеля обеспечивается через люки, закрытые крышками 12. С правой стороны блока крышки имеют предохранительные клапаны 11, которые открываются в аварийных случаях при повышении давления в картере дизеля более 0,5 кгс/см².

Блоки дизелей. Глушители

Блок цилиндров служит базой для размещения цилиндро-поршневой группы и большинства других сборочных единиц и агрегатов дизеля. Он воспринимает усилия от давления газов на поршни в цилиндрах и силы инерции деталей шатунно-кривошипного механизма, совершающих возвратно-поступательное и вращательное движения. Большинство действующих усилий переменны по значению и направлению. Поэтому прочность и жесткость блока должны быть достаточно высокими, поскольку деформация блока во время работы дизеля в значительной степени влияет на надежность деталей шатунно-кривошипного механизма. Блоки цилиндров дизелей 10Д100 и 2А-5Д49 имеют сварно-ли-тую конструкцию, сваренную из стальных плит, листов, литых опор и других усиливающих элементов.

Блок цилиндров дизеля 10Д100 (рис. 51) поделен вертикальными листами толщиной 16 мм на двенадцать отсеков: десять — для цилиндров, один передний — для механизма управления, один задний — для вертикальной передачи. По горизонтали блок разделен листами толщиной 22- 25 мм на пять отсеков. К верхним и нижним листам блока к каждой вертикальной перегородке приварены литые опоры 9 подшипников коленчатого вала. Для крепления крышек подшипников в каждой верхней опоре имеются по два отверстия под шпильки, а в каждой нижней — под болты. В вертикальных листах с правой и левой стороны внутри блока вварено по одиннадцать опор для подшипников кулачковых валов топливных насосов.

Рис. 51. Блок дизеля 10Д100: 1 — ниши для выпускных коллекторов; 2 — отсек управления; 3 — отсек верхнего коленчатого вала; 4 — место установки воздухоохладителя; 5 — люк в отсеке вертикальной передачи; 6 — люки в отсеке топливной аппаратуры; 7 — люкн в отсеке воздушного коллектора; * — люки в отсеке нижнего коленчатого вала; 9 — опоры нижних коренных подшипников

К горизонтальным листам, образующим отсек воздушного коллектора, справа и слева приварены по десять фланцев крепления корпусов толкателей и направляющих втулок для толкателей. К боковым вертикальным листам с обеих сторон приварены воздушные коллекторы с люками 7 для осмотра колец поршней и очистки впускных окон во втулках цилиндров. В горизонтальном листе блока, расположенном напротив воздушных коллекторов, вварены десять фланцев для крепления втулок цилиндров, а в остальных листах — кольца, служащие для направления втулок.

Ниши 1 вдоль блока с обеих сторон образуют выпускные коллекторы. В эти ниши напротив каждого цилиндра вставлены выпускные коробки, прикрепляемые болтами к фланцам нижнего листа отсека. Ниши выпускных коллекторов закрыты плитами жесткости, в которых имеются люки для установки и снятия крышек люков выпускных коллекторов и термопар. Для удобства обслуживания над коллектором укреплены откидные металлические площадки. При работе дизеля площадки закрывают выпускные коллекторы и тем самым предохраняют от ожогов. В наклонных боковых листах блока выштампованы люки 8 для осмотра нижнего вала, коренных и шатунных его подшипников, их монтажа, а также для выемки поршней.

Блок цилиндров дизеля 2А-5Д49 (рис. 52) имеет У-образную форму. Нижняя картерная часть блока 1 сварена из литых стоек-опор 18, а верхняя — из листов. В продольных верхних листах 9 и средних плитах 3 выполнены расточки для установки цилиндров блока. В расточку плит 3 запрессованы втулки 4 из нержавеющей стали повышенной твердости. Из этой же стали выполнены втулки 14, по которым вода из коллектора 10 поступает в полости рубашек охлаждения ци-

Рис 52 Блок цилиндров дизеля 2А-5Д49

1 — корпус, 2 — передний лист блока 3 — средняя плита 4 — проставочная втулка, 5 — шпилька крепления лотка, 6 — верхняя плита, 7 — шпилька крепления цилиндровых крышек, 8 — проставка для подвода воздуха к впускным клапанам 9 — верхний лист блока цилиндров 10 — водяной коллектор, 11 — предохранительный клапан, 12 — крышка люка картера, 13 — стойка блока, 14 — втулки из нер жавеющей стали для перепуска воды из коллекторов к рубашкам цилиндров, 15. 16 — вкладыши коренных подшипников 17 — подвеска, 18 — болт а, б, в — маслоподводящие каналы г — воздушный коллектор, д — отверстие для перепуска воды из крышки в охлаждающую полость цилиндра е — фиксирующие зуб иы стыка подвески

Рис. 53. Варианты соединения подвесок коренных подшипников со стойками дизеля:

л — с зубчатым стыком; б — с плоским; 1 — стойка дизеля; 2 — подвеска; 3, 4 — болты крепления линдров. Применение в этих местах нержавеющей стали позволяет защитить блок от коррозии и повысить его работоспособность. Шпильки 7 крепления цилиндровых втулок пропущены через всю верхнюю часть и ввернуты в плиты 3 нижней части. Таким образом, сварные швы верхней части оказываются разгруженными от растягивающих усилий. В развале блока образован коллектор наддувочного воздуха г и канал в для прохода масла к подшипникам коленчатого вала.

Для подвода воздуха из коллектора к впускным клапанам крышек цилиндров в блоке имеются проставки 8, состоящие из обечайки, двух стальных, двух резиновых колец и болтов. При завертывании болтов кольца раздвигаются, уплотняя резиновыми кольцами стык между проставкой и крышкой цилиндра.

Снизу к литым стойкам 13 блока прикреплены подвески 17 коренных подшипников. Стык между стойками и подвесками выполнен зубчатым (рис. 53,а) для увеличения поверхности фиксации подвесок. От качества зубчатого стыка зависит работоспособность подшипника, поэтому его выполняют с высокой степенью точности и притирают с последующей проверкой по краске. У дизелей 1А-5Д49 со стальным коленчатым валом (вариант 2) этот стык выполнен плоским с развитием поверхности сопряжения за счет дополнительного бокового крепления подвесок к стойкам блока (рис. 53, б).

К девятой стойке блока и подвеске прикреплены стальные полукольца, покрытые тонким слоем бронзы и служащие упорным подшипником коленчатого вала.

В переднем листе 2 блока (см. рис. 52) имеется отверстие, через которое подводится масло в канал в, откуда по каналам б в стойках блока поступает на смазывание коренных подшипников. К десятому выносному коренному подшипнику масло поступает из полости коленчатого вала. На смазывание привода насосов масло поступает по каналу а.

Для слива масла из крышек цилиндров в картер в блоке имеются отверстия д, через которые проходят трубки с проставками и уплотнением. Скопившееся в воздушном коллекторе масло сливается в поддизельную раму через отверстие, расположенное в торце блока. Доступ в картер дизеля обеспечивается через люки с крышками 12. На крышках 12 установлены предохранительные клапаны 11, открывающиеся при повышении давления в картере.

Блок цилиндров дизеля ПД1М (рис. 54) отлит из серого чугуна. По длине блок разделен пятью перегородками 15 на гнезда для установки цилиндровых втулок. Внизу поперечные перегородки имеют окна для подвода охлаждающей воды. На бурты верхнего пояса опираются цилиндровые втулки. Нижний пояс блока служит для направления втулок в блоке и является опорной поверхностью для их резиновых уплотнитель-ных колец. Для увеличения жесткости поперечные перегородки и стенки блока снабжены вертикальными и горизонтальными ребрами. Цилиндровые втулки не имеют специальных водяных рубашек охлаждения. Они охлаждаются водой, циркулирующей в полости блока. Уплотнение верхней части водяной полости достигается тщательной подгонкой кольцевой плоскости бурта цилиндровой втулки к бурту 23 верхнего пояса блока, а нижней части — тремя резиновыми кольцами на нижнем поясе втулок.

С правой стороны отсек цилиндров отделен продольной перегородкой. За ней размещается распределительный вал, рычаги толкателей и штанги привода клапанов. Распределительный вал уложен в бронзовых подшипниках, залитых баббитом и запрессованных в отверстия перегородок блока. Масло к подшипникам поступает из картера по трубкам, а затем по вертикальным и горизонтальным каналам в блоке. Отсек распределительного вала имеет люки, закрытые двумя крышками и уплотненные паронитовы-ми прокладками. К приливам 12 с левой стороны прикреплен корпус топливного насоса, а к приливам 18 —

фильтр для топлива. В нижней части блока имеется отверстие 17 для слива воды. Другое такое же отверстие является контрольным. Открывая его, проверяют, вся ли вода слита. Вдоль левой стороны блока проходит узкий продольный канал 13 для воды, сообщающийся с отверстиями во фланцах 10 и 22.

К фланцу 6 с отверстием прикреплен нагнетательный патрубок водяного насоса, корпус которого прикреплен к фланцу 7. К фланцу 10 подсоединен всасывающий патрубок насоса. Фланец 22 имеет плато 21 для крепления патрубка подвода воды от охлаждающего устройства. Пройдя по продольному каналу в блоке во всасывающую полость насоса через отверстие 10 вода нагнетается через отверстие во фланце 6 и далее в охлаждающие полости цилиндров.

Для перепуска воды из водяного пространства цилиндров в охлаждающие полости крышек вокруг каждого цилиндра в верхней полости блока проделано по шесть малых отверстий 3 и два больших отверстия 2. Пере-

Рис. 54. Блок цилиндров дизеля ПД1М:

1 — отверстие для прохода штанг толкателей; 2 — большое отверстие для подвода воды; 3 — малое отверстие для подвода воды; 4, 22 — фланцы с буртами для зачалнвания; 5 — отверстия для шпилек крепления крышки цилиндров; 6, 7, 10 — фланцы для подсоединения водяного насоса; 8 — угловой штуцер для слива воды из турбокомпрессора; 9 — кронштейн крепления привода распределительного вала; — заглушка для очистки водяного канала; 12 — приливы для крепления топливного иасоса; 13 — водяной канал; 14, 16, 19 — ребра жесткости; 15 — поперечная перегородка; 17 — слнвное отверстие; 18 — приливы для крепления фильтра тонкой очистки топлива; 20 — отверстие под передний подшипник распределительного вала; 21 — плато крепления патрубка подвода воды; 23 — бурт для упора цилиндровых втулок

пускные отверстия уплотнены водо-теплостойкими резиновыми кольцами.

На верхней плоскости блока с правой стороны имеются двенадцать отверстий 1 для прохода штанг привода рабочих клапанов. По этим же отверстиям стекает масло из коробки привода клапанов в картер. В соединениях между крышкой и блоком установлены уплотнительные резиновые кольца.

Глушители шума. Отработавшие газы дизеля с шумом выходят по выпускным коллекторам через турбокомпрессор в атмосферу. Наиболее эффективным средством снижения шума является установка глушителя на выпускном тракте дизеля. На тепловозах применяют глушители с расширительными камерами. Глушитель комбинированного типа, устанавливаемый на тепловозах ТЭП70, представлен на рис. 55. Корпус 2 глушителя образует две расширительные камеры Б и В и резонаторную камеру Г с тремя перфорированными трубами 4. Каждая камера обладает определенными свойствами шумопоглощения. Для теплозвукоизоляции корпуса применено супертонкое базальтовое волокно, обладающее малой плотностью. Глушитель снижает уровень шума на 10-12 дБ.

⇐ | Поддизельные рамы и картеры | | Тепловозы: Механическое оборудование: Устройство и ремонт | | Втулки цилиндров блока | ⇒

Блок дизеля и газораспределение

Код	Контрольное число	Обозначение	Наименование	Рисунок	Позиция	Куда входит		Материал	Масса кг	Сведения о взаимозаменяемости
						Обозначение сборочной единицы	Кол-во
3122530508	06	Сб. 306-01-20	Головка блока правая	12	26	Сб.406-12-44	1		49.6
3122530517	05	Сб.306-02-20	Головка блока левая			Сб.406-13-44	1		49.6
3122530521	09	Сб.306-03-3	Упорный подшипник			Сб.306-01-20	2		0.775
						Сб.306-02-20
3122530524	06	Сб.306-04-2	Подшипник			Сб.306-01-20	12		0.64
						Сб.306-02-20
3122530531	07	Сб.306-06-3Б	Клапан впуска			Сб.406-12-44	24		0.365
						Сб.406-13-44
3122730533	05	Сб.306-07-3А	Клапан выпуска			Сб.406-12-44	24		0.37
						Сб.406-13-44
3122530542	04	Сб.306-08-8	Крышка головки правая	12	5	Сб.406-12-44	1
3122530546	00	Сб.306-09-10	Крышка головки левая			Сб.406-13-44	1
3122530576	05	Сб.3306-15	Прокладка	12	12	Сб.3300-00-26	8		0.03
3122530577	04	Сб.3306-15-2	Прокладка выпускного коллектора	12	10	Сб.3300-00-26	2		0.036
3122530578	03	Сб.3306-15-3	Прокладка выпускного коллектора	12	15	Сб.3300-00-26	2		0.036
3122530527	03	Сб.406-05-3	Угольник правый	12	42	Сб.406-12-44	1		0.898
3122530603	07	Сб.406-12-44	Блок правый	12	27	Сб.3300-00-26	1		104.45
3122530604	06	Сб.406-13-44	Блок левый			Сб.3300-00-26	1		104.45
3122535544	04	Сб.322-13-3	Клапан пусковой	12	30	Сб.406-12-44	6		0.117
3122538421	02	Сб.419-05-7	Коллектор впускной правый	12	29	Сб.406-12-44	1		7.1
3122730505	08	306-16-19	Головка блока правая	12		Сб.306-01-20	1	АЛ9	36.61
3122730513	08	306-17-5	Направляющая клапана	10	14	Сб.306-01-20	48	БрАЖМЦ 10-3	0.155
						Сб.306-02-20
3122730516	05	306-19-2	Втулка пускового клапана	10	16	Сб.306-01-20	12	БрАЖ9-4	0.03
						Сб.306-02-20
3122730519	02	306-20-2	Коробка наклонного валика (правая)			Сб.306-01-20	1	АЛ9	0.73
3122730521	08	306-22-1	Седло	10	43	Сб.306-01-20	24	Сталь В-45	0.065
						Сб.306-02-20
3122730524	05	306-23-1	Седло	10	44	Сб.306-01-20	24	Сталь В-45	0.065
						Сб.306-02-20
3122730527	02	306-25	Заглушка	10	21	Сб.306-01-20	32	ЛС 59-1
						Сб.306-02-20
3122730546	10	306-32-1	Прокладка	12	36	Сб.406-12-44	2	Паронит ПОН 0.6	0.002
						Сб.406-13-44
3122730552	01	306-34-19	Головка блока левая	10	29	Сб.306-02-20	1	АЛ9	36.61
3122730566	06	306-36-1	Коробка наклонного валика левая	10	36	Сб.306-02-20	1	АЛ9	0.725
3122730567	05	306-37-3	Основание упорного подшипника	10	8	Сб.306-03-3	2	АЛ9	0.45	Заказывать комплектно Сб.306-03-3
3122730568	04	306-38-1	Крышка упорного подшипника	10	4	Сб.306-03-3	2	Д1	0.2	Заказывать комплектно Сб.306-03-3
3122730569	03	306-40-1А	Основание подшипника	10	51	Сб.306-04-2	12	АЛ9	0.36	Заказывать комплектно с деталями 350-40-1, 351-02, 352-22 по Сб.306-04-2
3122730571	09	306-41А	Крышка подшипника	10	53	Сб.306-04-2	12	АЛ9	0.17	Заказывать комплектно с деталями 350-40-1, 351-02, 352-22 по Сб.306-04-2
3122730861	07	306-46-7	Клапан впуска	12	45	Сб.306-06-3А	24	Сталь 40Х10С2М	0.25	Заказывать комплектно 306-06-3Б
3122730577	03	306-48-7	Замок тарелки	12	48	Сб.406-12-44	48	Сталь 38ХС	0.05
						Сб.406-13-44
3122730575	05	306-47-2	Тарелка клапана	12	49	Сб.306-06-3А	48	Сталь 12ХН3А	0.115	Заказывать комплектно с деталью 306-47-2, по Сб.306-07-3А
						Сб.306-07-3А
3122730579	01	306-50-5А	Клапан выпуска	12	44	Сб.306-07-3А	24	Сталь 40Х10С2М	0.255
3122730582	06	306-60-1	Крышка люка	11	3	Сб.406-12-44	6	Лист 0.8кп	0.33
						Сб.406-13-44
3122730584	04	306-65-2А	Пружина большая	12	46	Сб.406-12-44	48	Проволока 1-4-68ГА	0.09
						Сб.406-13-44
3122730588	00	306-66-2А	Пружина малая	12	47	Сб.406-12-44	48	Проволока 1-3.5-68ГА	0.57
						Сб.406-13-44
3122730589	10	306-71-1	Гайка крепления форсунки	12	13	Сб.406-12-44	24	Сталь 38ХС	0.008
						Сб.406-13-44
3122730591	05	306-75-3	Втулка наклонного валика	10	31	Сб.306-01-20	2	Пруток БрАЖ9-4	0.11
						Сб.306-02-20
3122730594	02	306-77	Прокладка	11	5	Сб.406-12-44	6	Паронит ПОН 2.0	0.035
						Сб.406-13-44
3122730849	09	306-83-4	Прокладка	12	4	Сб.406-12-44	2	Паронит ПМБ 0.6	0.046
						Сб.406-13-44
3122730597	10	306-87	Прокладка	10	39	Сб.306-01-20	2	Бумага К-120	0.0005
						Сб.306-02-20
3122730599	08	306-89	Прокладка	12	28	Сб.406-12-44	12	Лист асбостальной ЛА-1	0.015
						Сб.406-13-44
3122730813	10	306-94-11	Крышка головки левая	11	7	Сб.306-09-10	1	АЛ9	9.4	Заказывать комплектно с деталью 350-03 по Сб.306-09-10
3122730817	06	306-98-6	Угольник	10	48	Сб.306-01-20	2	Сталь 20	0.27
						Сб.306-02-20
3122730819	04	306-98-8	Угольник	10	42	Сб.306-02-20	1	Сталь 20	0.26
3122730828	03	306-111	Прокладка	10	38	Сб.306-01-20	2	Бумага К-120	200 шт 0.005
						Сб.306-02-20
3122730833	06	306-117-1	Шайба тарельчатая	12	33	Сб.406-12-44	96	Сталь 65Г	10 шт 0.027
						Сб.406-13-44
3122730844	03	306-163	Заглушка	10	47	Сб.306-01-20	2	Сталь 45	0.02
						Сб.306-02-20
3122730845	02	306-165	Кольцо	10	22	Сб.306-01-20	32	Лента ДПРНМ 1.0 НД М3	0.0018
						Сб.306-02-20
3122730565	07	406-35-18	Угольник левый	12	37	Сб.406-13-44	1	АЛ9
3122730807	08	406-93-7	Крышка головки правая	11	6	Сб.306-08-8	1		9.4	Заказывать комплектно Сб.306-08-8
3122531704	00	Сб.307-03-1	Шестерня распределительного вала впуска			Сб.406-12-44	2		0.62
						Сб.406-13-44
3122531705	10	Сб.307-04-1	Шестерня распределительного вала выпуска			Сб.406-12-44	2		0.465
						Сб.406-13-44
3122731701	02	307-06-4А	Вал распределительный впуска	12	7	Сб.406-12-44	2	Сталь 45	4.866
						Сб.406-13-44
3122731702	01	307-07-2	Шестерня распределительного вала впуска	12	24	Сб.307-03-1	2	Сталь 12ХН3А	0.49	Заказывать комплектно Сб.307-03-1
3122731703	00	307-08-3	Втулка распределительного вала	12	19	Сб.307-03-1	4	Сталь 38ХС	0.13	Заказывать комплектно Сб.307-03-1
						Сб.307-04-1
3122731706	08	307-11	Замок	12	22	Сб.406-12-44	4	Сталь 45Х	0.006
						Сб.406-13-44
3122731707	07	307-12	Замок	12	20	Сб.3300-00-26	4	Проволока 11-2.5	0.004
3122731708	06	307-13-1	Заглушка	12	9	Сб.406-12-44	4	Сталь 45	0.03
						Сб.406-13-44
3122731709	05	307-14-1	Кольцо установочное	12	23	Сб.406-12-44	2	Сталь 65Г	0.018
						Сб.406-13-44
3122731712	10	307-16-2	Шестерня распределительного вала выпуска	12	18	Сб.307-04-1	2	Сталь 12ХН3А	0.335	Заказывать комплектно с деталью 307-08-3 по Сб.307-04-1
3122731713	09	307-19-2	Замок	12	8	Сб.406-12-44	4	Проволока 11-2.5	0.0016
						Сб.406-13-44
3122731714	08	307-21-1А	Вал распределительный выпуска	12	6	Сб.406-12-44	2	Сталь 45	4.925
						Сб.406-13-44
3122731715	07	407-450	Гайка	12	21	Сб.406-12-44	2	Сталь 38ХС	0.125
						Сб.406-13-44
3122731716	06	407-451	Гайка	12	25	Сб.406-12-44	2	Сталь 38ХС	0.125
						Сб.406-13-44
3122730256	06	301-106-1	Втулка	10	20	Сб.306-01-20	6	Сталь 45	0.025
						Сб.306-02-20
3122730474	09	303-41	Кольцо	12	35	Сб.406-12-44	6	Резина НО-68-1	0.001
3122730631	03	402-20	Замок пластинчатый	10	41	Сб.306-01-20	2	Лента 0.8пс-М-2-1х16	0.008
						Сб.306-02-20
3129911002	04	350-03	Шпилька М6х24	11	4	Сб.306-08-8	48	Сталь 45	0.004	Заказывать комплектно Сб.306-08-8
3129911005	01	350-07-2	Шпилька М9х109	10	12	Сб.306-01-20	4	Сталь 18Х2Н4ВА	0.05
						Сб.306-02-20
3129911057	00	350-08-5	Шпилька М8х58	10	13	Сб.306-01-20	24	Сталь 18Х2Н4ВА	0.015
						Сб.306-02-20
3129911007	10	350-10-1	Шпилька М12х84	10	25	Сб.306-01-20	6	Сталь 38ХА	0.056
						Сб.306-02-20
3129911009	08	350-15	Шпилька М8х35	10	49	Сб.306-01-20	50	Сталь 45	0.012
						Сб.306-02-20
3129911011	03	350-16А	Шпилька М6х32	10	18	Сб.306-01-20	68	Сталь 38ХС	0.005
						Сб.306-02-20
3129911015	10	350-21-1	Шпилька М10х48	10	52	Сб.406-05-3	14	Сталь 38ХС	0.024	Заказывать комплектно с деталями 350-40-1, 351-02, 352-22 по Сб.306-04-2
						Сб.306-04-2
3129911018	07	350-27	Шпилька М9х40	10	23	Сб.306-01-20	20	Сталь 18Х2Н4ВА	0.02
						Сб.306-02-20
3129911026	07	350-40-1	Шпилька М8х48	10	9	Сб.306-03-3	32	Сталь 38ХС	0.019
						Сб.406-04-2

Блок дизеля Т-170

Сборочные единицы и детали трактора/бульдозера Т-170/Б-170
Блок, картер т170, кожухи шестерен распределения и маховика

Рис. 1 Блок дизеля Т-170

			Кол-во в сборке	Входит в сборку
			1	51-01-110-01СП
	Блок с гильзами		1	_
	Втулка распределительного вала		1	_
			2	_
			1	_
	Втулка распределительного вала		1	51-01-109СП
			2	_
			2	_
			2	_
			1	_
			1	_
			1	_
			1	_
			2	_
			2	_
			26	_
			24	_
			8	_
			4	_
			4	51-01-110-01СП
			8	_
			12	_
			2	_
	Пластина стопорная		2	_
			2	_
			16	_
			18	_
			1	_
	Втулка распределительного вала		1	51-01-109СП
			1	_
			2	_
	Крышка задняя		1	_
			2	_
			2	_
			1	_
			18	_
			2	_
			7	_
			1	_
			1	_
	Крышка заднего подшипника		1	51-01-109СП
			2	_
	Крышка промежуточного подшипника		2	51-01-109СП
			14	51-01-109СП
	Крышка среднего подшипника		1	51-01-109СП
	Крышка переднего подшипника		1	51-01-109СП
			1	51-01-109СП
			1	_
			12	_
			1	_

Блок-контейнеры Север для дизельного генератора (ДГУ)

Отображать по:

Отображать по:

Назначение блок-контейнера типа «Север»:
Блок- контейнер типа «Север» предназначен для обеспечения надежной работы одной или нескольких дизель-генераторных установок в суровых климатических условиях на объектах, где нет возможности установить ДГУ в помещении. Блок-контейнер типа «Север» обеспечивают гарантированный запуск ДГУ (в том числе в автоматическом режиме) и комфортные условия технического обслуживания в условиях низких температур окружающей среды.

Преимущества размещения дизель-генераторных установок в блок-контейнере типа «Север»:

1. Экономическая эффективность — значительно снижает затраты на установку ДГУ, ввиду отсутствия необходимости постройки отдельно капитального здания или переоборудования специального помещения, а цена на блок контейнер вполне приемлема.
2. Защита от неблагоприятных погодных условий — ДГУ в контейнере защищено от осадков, ветра, песка. Электростанция в контейнере может эксплуатироваться при температурах от -40°С до +40°С за счет установки внутренних систем вентиляции и обогрева.
3. Защита от внешнего воздействия (антивандальная защита).
4. Удобство технического обслуживания — за счет поддержания внутри контейнера положительной температуры проведение технического обслуживания и ремонтных работ становиться более комфортным.
5. Мобильность — вес и габаритные размеры позволяют производить транспортировку контейнера автомобильным транспортом по дорогам общего пользования. При необходимости Блок-контейнер можно переместить с одного объекта на другой.
6. Защита от шума.
7. Удобство проведения монтаж и пуско-наладочных работ.

Вес и габаритные размеры блок-контейнеров типа «Север»

Таблица №1:

№	Наименование	Наружные размеры, мм					Внутренние размеры			Вес, кг
		L	B	H	C	D	L1	B1	h2
1	Блок-контейнер типа «Север» 2500х2350х2460	2500	2350	2460	2400	140	2220	2070	2040	1300
2	Блок-контейнер типа «Север» 3000х2350х2460	3000	2350	2460	2400	140	2720	2070	2040	1500
3	Блок-контейнер типа «Север» 3500х2350х2460	3500	2350	2460	2400	140	3220	2070	2040	1700
4	Блок-контейнер типа «Север» 4000х2350х2460	4000	2350	2460	2400	140	3720	2070	2040	1900
5	Блок-контейнер типа «Север» 4500х2350х2460	4500	2350	2460	2400	140	4220	2070	2040	2200
6	Блок-контейнер типа «Север» 5000х2350х2460	5000	2350	2460	2400	160	4720	2070	2040	2800
7	Блок-контейнер типа «Север» 5500х2350х2460	5500	2350	2580	2400	160	5220	2070	2140	3200
8	Блок-контейнер типа «Север» 6000х2350х2460	6000	2350	2580	2400	160	5720	2070	2140	3600

Примечание: В Таблице №1 указаны стандартные габаритные размеры контейнеров, производимые компанией ООО «Энергопром».  Возможно изготовление контейнеров по размерам Заказчика.

Общий вид блок-контейнера типа «Север»:



Как купить блок контейнер в Екатеринбурге?

Компания «Энергопром» поможет подобрать и спроектировать мобильное здание разных размеров, поэтому Вы получите наиболее оптимальные габариты в зависимости от целей его использования. Чтобы купить блок контейнер или узнать какова его цена, обращайтесь к нашим менеджерам:

Мы обеспечиваем Клиентов продукцией самого высокого качества с предоставлением максимально высокого уровня сервиса.

Блок дизеля пд1м и пд4д

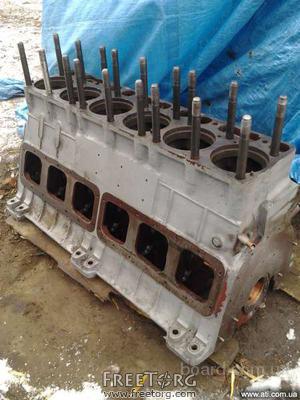

Служит для установки цилиндровых втулок, механизма привода клапанов, цилиндровых крышек, ФТО топлива, топливного и водяного насосов.

Блок – коробчатая чугунная отливка. Разделен перегородкой на два изолированных отсека. Больший по ширине отсек состоит из шести гнезд, образуемых перегородками. В гнезда вставлены чугунные цилиндровые втулки. Пространство между блоком и втулкой предназначено для циркуляции охлаждающей воды.

Втулка в верхней части притерта к бурту блока, а в нижней части посажена тремя резиновыми кольцами. Правый отсек имеет пять перегородок, в которые запрессованы, как и в торцевых стенках блока семь баббитовых подшипников распредвала. В этом отсеке есть шесть смотровых люков. Из них каждые три закрыты алюминиевой крышкой. Поперечные перегородки образуют фланцы, служащие опорой для кронштейнов рычагов толкателей. Над распредвалом, в верхней плоскости блока просверлены 12 отверстий для штанг толкателей с маслоуплотнительными кольцами. На стенке блока имеются отверстия для патрубков водяного насоса и патрубка подвода воды из холодильника (заглушены на ПД4Д), а также угольник слива воды из ТК-30. В верхней плоскости вокруг каждого цилиндра выполнено 6 малых и 2 больших отверстия для перепуска воды в крышки цилиндров. Также на боковой стенке блока имеются приливы для крепления ТНВД и ФТО топлива. Для зачаливания дизеля при транспортировке на переднем и заднем торцах выполнены дугообразные бурты.

Коленчатый вал и коренные подшипники пд1м и пд4д

Коленчатый вал воспринимает периодическое действие сил давления газов, сил инерции, а также крутящие и изгибающие моменты, вызванные действием этих сил.

Коленвал откованный из качественной углеродистой стали 40, имеет семь коренных и шесть полых шатунных шеек, которые образуют вместе со щеками шесть кривошипов. Последние расположены попарно в трех плоскостях, причем 1 и 6,2 и 5,3 и 4 совпадают по направлению.

Порядок работы цилиндров: 1—3—5—6—4—2.

В каждом кривошипе имеется косое смазочное отверстие, в которое вставлена и развальцована стальная трубка.

Четвертая и седьмая коренные шейки при работе дизеля более нагружены и поэтому выполнены длиннее остальных. Седьмая шейка заканчивается буртом, удерживающим коленвал от осевых смещений.

За буртом при помощи бугелей закреплена на шпонке косозубая шестерня, передающая вращение распредвалу, валам топливного и водяного

насосов. Шестерня изготовлена из двух половинок, точность установки которых обеспечивается двумя штифтами-

За шестерней на коленвалу имеется конусный бурт, который вместе с корпусом уплотнения поддизельной рамы образует лабиринт, препятствующий попаданию масла в полость тягового генератора.

За уплотнительным буртом коленвал имеет фланец, предназначенный для жесткого крепления к нему фланца якоря тягового генератора. Центровка фланцев обеспечивается центрирующим буртом вала, а на фланце якоря генератора — соответствующей выточкой.

На другом конце к фланцу коленвала болтами крепится валоповоротный диск (шестерня привода насосов на ПД4Д через торсионный вал, для этого торец шейки пустотелый и к нему болтами крепится шлицевая втулка). На поверхности диска нанесены риски мертвых точек для всех цилиндров, и риски по которым проверяют угол опережения подачи топлива.

На внешнем торце валоповоротного диска имеются два ушка. В отверстия каждого ушка вставлен сменный стальной кулачек с цементированной головкой. Кулачки крепятся корончатыми гайками. Между кулачками помещается поводок привода масляного насоса.

Коренные подшипники состоят из двух взаимозаменяемых бронзовых вкладышей и крышки.

Вкладыши установлены с натягом 0,26 мм, удерживаемых их от поворота. Также вкладыши фиксируются выступами входящими в соответствующие углубления постелей рамы и крышек. Вкладыши имеют баббитовую заливку толщиной 0,75 мм.

По толщине вкладыши изготовляют по десяти градационным размерам. Толщина вкладыша нулевого размера 7,5 мм, а десятого — 10 мм.

В средней части каждого вкладыша сделана кольцевая канавка с отверстием в центре. Отверстие в верхнем вкладыше совпадает со смазочным отверстием в крышке подшипника. Кольцевая канавка необходима для непрерывного поступления масла к шатунным подшипникам.

Вкладыши подшипников отличаются по ширине. У четвертого она равна 179 мм, у седьмого 208 мм, а у остальных 146 мм. Вкладыши седьмого подшипника имеют бурты, которые ограничивают осевое перемещение коленвала. Рабочая поверхность буртов также залита баббитом.

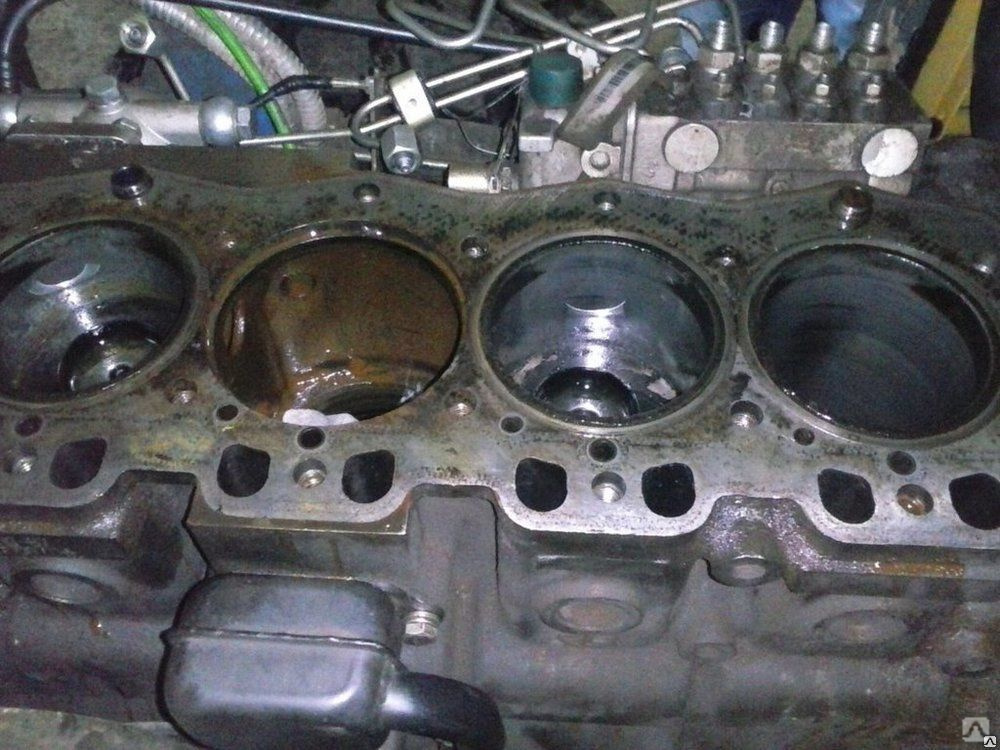

Блоки дизельного двигателя для тяжелых условий эксплуатации

Мы поставляем блоки самого высокого качества OEM и длинные блоки в отрасли. Если вы ищете голый блок двигателя, длинный блок или двигатель с ящиком для сборки на заказ, у нас есть все необходимое. Для наших двигателей Cummins и Deutz мы изготавливаем их по индивидуальному заказу на основе вашего приложения и серийного номера двигателя. Это гарантирует, что вы получите точную замену своей машине.Мы используем все новые запасные части оригинального качества для этих двигателей и подкрепляем каждую сборку нашей лучшей в отрасли гарантией. Мы также можем предоставить вам техническую помощь на протяжении всего процесса сборки и установки, чтобы вы были спокойны. Блоки и длинные блоки двигателей Caterpillar Блоки двигателей Cummins и длинные блоки Блоки двигателя Deutz и длинные блоки Блоки двигателя Ford и длинные блоки Блоки двигателя GM и длинные блоки Блоки цилиндров двигателя и длинные блоки Mercedes Блоки двигателя и длинные блоки Navistar Wisconsin Блоки двигателей и длинные блоки Не хотите делать полную замену двигателя? Мы можем предоставить комплект для восстановления внутренней части или капитального ремонта двигателя, чтобы вернуть к жизни ваш уставший изношенный двигатель.Наш обширный выбор комплектов для восстановления двигателей OEM-качества охватывает самый широкий диапазон производителей и областей применения в отрасли. Будь то сельское хозяйство, промышленность, строительство или шоссейные дороги, у нас это есть. От тракторов до погрузчиков, от вилочных погрузчиков до грузовиков — у нас есть все необходимое для ремонта двигателя.

5 главных советов по подготовке дизельных двигателей к зиме

Хотя есть несколько штатов, которые испытали низкие температуры и, в некоторых случаях, снег, с октября мы сейчас находимся в самом сердце зимы, сезон, который официально длится с декабря по март, но часто длится до Может.

В традиционно холодных регионах воздух холодный в течение нескольких недель, а «хорошие» 40-градусные дни обычно сменяются неделями минусовых градусов и метелями. На уровне людей этот климат и условия не для слабонервных, и они требуют подготовки, чтобы мы могли дожить до весны.

Холод может сеять хаос в механических вещах с той же местью, что и живым существам. Для дизельных двигателей, новых и особенно старых масляных горелок, использующих свечи накаливания, с наступлением зимы необходимо принять меры для защиты силовых установок и обеспечения надежности буровых установок до тех пор, пока климат не станет теплее.

Статьи по теме
Подготовка жидкости для выхлопных газов дизельного двигателя к зиме (DEF)

Если вы находитесь в районе с сильным холодом (ниже 0 градусов по Фаренгейту) или даже с грузовиками, которые регулярно ездят при «более высоких» 30-градусных температурах, вот краткий список из пяти простых вещей, которые следует отметить, проверить или do для обслуживания двигателя вашей установки и обеспечения его запуска и работы каждый раз, когда и когда вам это нужно.

Проверка аккумулятора

Фото 2/8 | 002 Топ 5 советов по подготовке дизельных двигателей к зиме

Чем ниже или ниже температура окружающей среды, тем меньше электронов генерирует аккумулятор и, следовательно, он не может производить достаточный ток для запуска двигателя.Потери могут достигать 20 процентов при 32-градусной погоде. Если двигатель запускается медленно или кажется затруднительным, попросите техника (или домашнего мастера, если у вас есть оборудование) проведет тест нагрузки аккумулятора, чтобы определить его истинное состояние (датчик / измеритель напряжения не скажет вам всего). С большой вероятностью вам потребуется заменить батарею, подумайте также о том, чтобы добавить подогреватель батареи, чтобы поддерживать нагрев нового элемента, пока ваш грузовик припаркован (аналогично блочному обогревателю). Свежие батареи и аксессуары, такие как грелки, дают уверенность в том, что двигатель запускается и работает каждые раз в течение зимних месяцев.

Свечи накаливания

Фото 3/8 | 003 5 главных советов по подготовке дизельных двигателей к зиме

Если дело не в батарее, то опять же в свечах накаливания, особенно в старых двигателях Cummins, Duramax или Power Stroke. Свечи накаливания могут нагреть камеру сгорания каждого цилиндра почти до 1900 градусов по Фаренгейту и несколько «прогреть» холодный двигатель перед его запуском. Свечи накаливания проверяются с помощью специального испытательного устройства, которое не требует снятия свечей для завершения процедуры.Это простой способ. Для традиционалистов OG или тех, кто хочет сэкономить 200 долларов, не покупая инструмент, используйте мультиметр для проверки сопротивления вилок (от разъема до корпуса). Поместите одну точку на положительный полюс батареи, а другую — на корпус вилки. Запишите показания, которые должны быть в пределах от 0,6 до 2 Ом. После проверки всех вилок удалите те, у которых показания превышают 2 Ом. По возможности всегда устанавливайте свечи накаливания заводского изготовления или одобренные производителем.

Топливные фильтры и присадки

Фото 4/8 | 004 Топ-5 советов по подготовке дизельных двигателей к зиме Фото 5/8 | 005 5 главных советов по подготовке дизельных двигателей к зиме

Дизельное топливо, пожалуй, больше всего страдает в холодных погодных условиях.Парафин в топливе легко замерзает, образуя похожий на воск гель, который может заблокировать почти все в системе, особенно фильтры. Избыточная влажность (вода) также создает проблемы из-за замерзания трубопроводов и фильтров. Изопропил — холодный друг дизельного топлива. Он поглощает воду и снижает температуру замерзания топлива, но, что более важно, он полностью растворяется в дизельном топливе, поэтому загрязнение отсутствует. Топливо следует обрабатывать такими присадками, как Hot Shot’s Secret Diesel Winter Anti-Gel, которые защищают топливные системы от замерзания воды и отложений парафина.Установка чистого топливного фильтра в начале зимы также поможет дизельному двигателю пережить зимние холода.

Масло

Фото 6/8 | 006 Топ-5 советов по подготовке дизельных двигателей к зиме Фото 7/8 | 007 Лучшие 5 советов по подготовке дизельных двигателей к зиме Масло

, а точнее его толщина / вязкость, является одним из основных факторов, о которых следует помнить при наступлении холодов. Нефть 15W-40, которую используют большинство двигателей, обычно густеет при низких температурах, и эта повышенная вязкость может привести к затруднениям при запуске. и недостаточная смазка подшипников и других внутренних деталей двигателя.В холодную погоду, когда речь идет о первичном моторном масле, происходит «жидкое». Переход на 5W-40 обеспечивает лучшую текучесть и защиту, а также он достаточно густеет, чтобы увеличить давление масла. Дизели, используемые при минусовых температурах, вероятно, будут очень хорошо работать с ультратонким 0W-40. Использование более жидкого масла также поможет снять нагрузку с аккумуляторной батареи, стартера и топливной системы дизельного грузовика.

Блок нагревателя

Фото 8/8 | 008 Топ-5 советов по подготовке дизельных двигателей к зиме

Пожалуй, лучший аксессуар для работы в холодную погоду, который может быть у дизельного пикапа. 110-вольтные блочные обогреватели делают именно это: сохраняют блок двигателя (и охлаждающую жидкость) в тепле, когда дизельный грузовик припаркован — обычно на ночь.Стандартные и неоригинальные обогреватели помогают значительно упростить холодный запуск и требуют только хорошего удлинителя.

Источники
Hot Shot’s Secret
(800) 341-6516
https://www.hotshotsecret.com

Использование дизельного блочного нагревателя

Бензиновые и дизельные двигатели преобразуют топливо в химическую энергию, которая затем поставляет механическую энергию для питания транспортного средства. Дизельные двигатели отличаются от бензиновых, поскольку у них нет свечей зажигания, и для работы им требуется более высокая степень сжатия.Поскольку дизельные двигатели также требуют более высоких температур для сжигания топлива, их труднее запустить в холодную погоду. Вот где дизельный блочный обогреватель показывает себя холодным зимним утром.

Подогреватель блока цилиндров полезен бесчисленному количеству автомобилистов, эксплуатирующих автомобили в климатических условиях, где температура регулярно опускается ниже точки замерзания. Эти обогреватели нагревают ваш двигатель, чтобы улучшить как шансы, так и облегчить его запуск в холодную погоду. Блочный обогреватель полезен не только для запуска вашего автомобиля, но также помогает снизить износ двигателя, уменьшая чрезмерный расход топлива и снижая вредные выбросы.Кроме того, он быстрее нагревает кабину! Вот взгляните на два основных типа дизельных блочных обогревателей.

Подогреватель дизельного блока с замораживанием

Принцип работы нагревателя блока цилиндров несколько различается в зависимости от типа. Для блочного нагревателя с замораживающей пробкой нагревательный элемент заменяет замораживающую пробку, расположенную в нижней части блока цилиндров, нагревая охлаждающую жидкость в этом месте. Верх вилки обычно подключается к прилагаемому 6-футовому шнуру, который затем подключается непосредственно к бытовой розетке.Чрезвычайно важно при покупке точно подогнать под ваш автомобиль, иначе охлаждающая жидкость может вытечь после установки.

Вы также можете управлять обогревателем на розетке с помощью таймера, включив его примерно за два часа до того, как вы будете готовы к выходу утром. Таким образом, вы не тратите лишнюю энергию на нагрев охлаждающей жидкости.

Нагреватель дизельного блока охлаждающей жидкости двигателя

Другой вариант — нагреватель охлаждающей жидкости двигателя. Этот тип блочного отопителя подключается не к нижней части двигателя, а к шлангу радиатора.Подобно блочному отопителю с замораживающей пробкой, подогреватель охлаждающей жидкости должен соответствовать марке и модели вашего автомобиля. Некоторым легче устанавливать и обслуживать нагреватели охлаждающей жидкости.

Важно регулярно проверять оба типа нагревателей, чтобы убедиться в отсутствии потерь охлаждающей жидкости. Если есть, долейте охлаждающую жидкость и убедитесь, что нагреватель установлен правильно. Сделайте это частью обычного зимнего осмотра автомобиля, который также включает в себя аккумулятор, масло, фары, дворники, тормоза и шины.

Ознакомьтесь со всеми деталями систем отопления и охлаждения, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.Для получения дополнительной информации о дизельных блочных отопителях поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Секреты дизельного двигателя Executioner мощностью 3200 лошадиных сил

Дизельные грузовики и стремление к производительности дизеля остается одной из самых горячих тем в мире производительности сегодня. Энтузиасты дизельного топлива нажимают каждую кнопку в своем стремлении выжать все больше и больше мощности из лучших в мире двигателей внутреннего сгорания, и лидером в области повышения производительности дизельных двигателей Cummins является компания D&J Precision Machine из Кембриджа, штат Огайо.D&J специализируется на двигателях Cummins, поддерживая энтузиастов комплектными двигателями в ящиках, головками цилиндров, нестандартными штоками и поршнями, а также всеми принадлежностями, необходимыми для того, чтобы вдохнуть настоящий огонь в эту прочную платформу. Последние несколько лет они работали рука об руку с фанатиками Cummins в Firepunk Diesel. Этот совершенно новый, недавно спроектированный двигатель, получивший название Executioner, направляется к своему новому дому между рельсами рамы Save The Racks S-10 команды Firepunk, ранее представленной прямо здесь, на Фронт-стрит.

Команда дизайнеров «Палача» состояла из Дрю Памфри, Тима МакКуэна и Эй Джей Комптона. Среди проблем, выявленных в заводских двигателях Cummins, — многочисленные основные отказы перемычки в блоке цилиндров OEM. Это происходит, когда энтузиасты продвигают их далеко за пределы первоначального дизайна, особенно в приложениях для дрэг-рейсинга. D&J обнаружила, что после многочисленных попыток они не смогли в достаточной степени улучшить заводской блок, чтобы справиться с растущими проблемами гоночных приложений, особенно с такими гонщиками, как Лавон из Firepunk Diesel и Лин Миллер, которые раздвигают границы возможного с конфигурацией двигателя.

Соответственно, они решили начать с нуля, спроектировав блок цилиндров, чтобы устранить проблемы. В большинстве сборников правил гонок указано, что заводской коленчатый вал должен соответствовать блоку цилиндров, поэтому новый блок специально разработан с учетом этого требования. И, конечно же, он также подойдет для любого коленчатого вала, изготовленного на заказ.

Заказчикам также нужны были более прочные и легкие компоненты, поэтому для разработки алюминиевого блока цилиндров с пуленепробиваемыми заготовками был привлечен анализ методом конечных элементов (FEA).В конструкции основного блока используется алюминий, а для опорной плиты — сталь. Использование программного обеспечения FEA позволило им удалить ненужный материал, одновременно усилив критические точки с помощью нового веб-дизайна, который не только отлично выглядит, но и на 100 процентов функционирует в сфере высоких требований к производительности. В новой конструкции используется шесть шпилек на каждую основную с двумя дюймами 5/8-дюймовой резьбы, входящими в блок. По словам Дрю Памфри из D&J, новая конструкция дает им зажимное усилие более миллиона фунтов на опорную плиту и блок.

В качестве доказательства концепции они построили Executioner, демонстрационный движок 408 CID (4,212 x 4,88). Используя недавно разработанный блок и опорную плиту, они также включают в себя коленчатый вал Winberg с ходом 4,88 дюйма и собственные шатуны X-Beam длиной на 1 дюйм, изготовленные D&J Precision. Это стержни из инструментальной заготовки из инструментальной стали с запястьями, смазанными под давлением, и ½-дюймовые болты стержней ARP.

«Мы увеличили высоту деки на один дюйм, чтобы улучшить соотношение штанги к ходу», — говорит Памфри.

Они также производят собственные поршни из кованого стального кольца Land; Кованые алюминиевые поршни из сплава 2618 со стальной контактной площадкой верхнего кольца используются для обеспечения надлежащей опоры.

«После нескольких лет разработки у нас наконец-то появился поршень, способный выдержать экстремальное давление в цилиндре этих высокопроизводительных дизельных двигателей», — говорит Памфри.

Executioner также включает в себя уникальные функции для решения всех проблем с производительностью, которые D&J наблюдала на протяжении многих лет.В нем используется распредвал с роликовыми заготовками Hamilton Cams для повышения прочности. Кулачок обеспечивает продолжительность 216/232 градусов соответственно для впуска и выпуска. В настоящее время они не указывают значение подъемной силы, что является кодексом, означающим, что «мы не раскрываем все наши секреты».

Уплотнение головки блока цилиндров достигается без прокладки. Для этого они устанавливают уплотнительные кольца на все смазочные каналы и герметизируют цилиндры с помощью многоразового подпружиненного огневого кольца «С-образное кольцо», которое появилось в аэрокосмической промышленности.Степень сжатия 15: 1.

Наряду с конструкцией блока компания D&J также работала над разработкой собственной 24-клапанной алюминиевой головки блока цилиндров, которая крепится с помощью специальных шпилек ARP 625 с резьбой 5/8 дюйма в алюминиевом блоке. Вся резьба крепежа в блоке и головке блока цилиндров сформирована вальцовкой для обеспечения максимально возможного зацепления. Вместе головка блока цилиндров, крышка клапана и впускной узел весят на 85 фунтов меньше, чем стандартный узел. В головке блока цилиндров используются клапаны Ferrea Super Alloy, которые подвергаются финишной обработке на собственном предприятии; впускные клапаны измеряют 1.65 дюймов, а выпускные клапаны имеют диаметр 1,5 дюйма.

Особое внимание было уделено созданию самой легкой и самой высокой проточной головки на рынке, и они достигли этой цели. Коллектор также был частью этой цели, и он должен был весить менее десяти фунтов. Система должна быть не только самой легкой, но и хорошей. Важнейшие конструктивные соображения также включали способность обеспечивать равномерный воздушный поток и выдерживать давление наддува до 200 фунтов на квадратный дюйм в гоночных приложениях.

Для реализации этих амбиций потребовалась целая неделя проектирования и внесения изменений в конструкцию FEA. Они были недовольны первоначальной конструкцией выхлопных отверстий, и после нескольких доработок в их эксклюзивной голове был запатентован дизайн выхлопных каналов. Запатентованная новая конструкция включает отдельное выпускное отверстие для каждого клапана, что дает головке блока цилиндров 12 выпускных отверстий для 6-цилиндрового двигателя. Эта уникальная конструкция обеспечивает дополнительные 100 кубических футов в минуту потока выхлопных газов, что очень важно для обеспечения максимальной производительности.

D&J также разработала и изготовила совершенно новый выпускной коллектор для 12-канальной головки блока цилиндров. Жатка выточена из стальной заготовки и сварена вместе и ведет к турбо-лапке T6. Двойные перепускные клапаны будут использоваться для контроля наддува.

Новый корпус привода ГРМ был разработан, чтобы исключить необходимость использования вспомогательного оборудования с ременным приводом. Все аксессуары D&J, включая несколько топливных насосов высокого давления и масляный насос, имеют зубчатый привод для обеспечения надежности.Более того, каждая часть этого двигателя была спроектирована и изготовлена ​​на предприятии D&J в Соединенных Штатах Америки.

«Мы спроектировали каждую деталь этого двигателя для максимальной производительности и долговечности, от масляного поддона до крышки клапана, корпуса переднего распределительного механизма и колокола, а также впускного и выпускного коллектора», — говорит Памфри.

Во время своей первой тестовой сессии они собрали огромную команду экспертов. Поскольку Executioner был, по сути, новым и непроверенным движком, они хотели не только проверить пределы, но и сделать это с помощью самых знающих людей.Некоторые из лучших людей отрасли внесли свой вклад в разработку этого двигателя. Фил ДеВрис из Exergy Performance помогал на каждом этапе работы по всем аспектам топливной системы и калибровки двигателя, используя ЭБУ Bosch и настройку Powerbox.

«Без него мы не смогли бы завершить этот проект», — говорит Памфри.

Fluidampr был также использован для оценки гармоник двигателя.

«Поскольку это, по сути, совершенно новый двигатель, мы хотели убедиться, что их демпфер правильно настроен для нашего применения», — говорит он.

Для надежности и спокойствия система смазки с сухим картером Aviaid и гоночное масло Hot Shot’s Secret были доверены для поставки и распространения всех основных смазочных материалов.

Блок управления двигателем Bosch управляет топливной системой с помощью жгута проводов Exergy Performance. Топливные форсунки Exergy CRIN3-22 на 650% выше, с двойными 14-миллиметровыми топливными насосами Exergy Race CP3, питаемыми от секции топливного насоса Aviaid масляного насоса Aviaid.

D&J также работала с Kistler Engineering для измерения давления в цилиндрах в реальном времени и получения ценной информации, которую никто никогда не видел в высокопроизводительном двигателе такого уровня.

Философия Pumphrey: «Это помогает нам разрабатывать лучшие детали для большей прочности, а также разрабатывать стратегии настройки, которые помогут сэкономить детали. Наша цель — создать двигатели, которые выдержат насилие, которое им подвергают такие клиенты, как Firepunk Diesel. Мы закончили нашу тестовую сессию с мощностью более 3200 лошадиных сил и крутящим моментом более 3300 фунт-фут ».

Executioner входит в шасси Save The Racks Pro Mod Chassis от Firepunk Diesel в 2020 году, усиленное одним турбокомпрессором GT55 и закись азота.Впрыск воды под давлением из резервуара с азотом помогает охладить смесь. В нем используются две золотниковые форсунки и три ступени с блоком управления двигателем Bosch, управляющим соленоидами Nitrous Express и системой туманообразования.

Executioner — это, по сути, 6,7-литровый дизельный двигатель Cummins, полностью переработанный и переработанный для дрэг-рейсинга. Работа на этом уровне требует абсолютного внимания к каждой детали, и D&J позаботилась об этом и многом другом. По мере того, как дизельные гонки вступают в новую и развивающуюся эру сверхвысокой производительности, D&J Precision Machine помогает возглавить этот прорыв.Несомненно, часть этой развивающейся технологии в конечном итоге перейдет в более востребованные уличные и буксирные приложения. Этот двигатель-убийца не оставляет неизведанных возможностей.

Как и в S-10, Executioner использует многофутовые алюминиевые трубки и быстросъемные зажимы HD от спонсора Front Street Vibrant Performance, а также продукты для контроля наддува от нашего спонсора Turbosmart. Лавон Миллер из Firepunk говорит, что в этом году у них есть планы использовать новые электронные шлюзы Turbosmart на соревнованиях.

«Нам нравится работать с Дрю почти 10 лет. Его стремление к инновациям и обеспечение проверенных результатов год за годом продвигало цели нашей команды », — говорит Миллер.

Следите за каналом Firepunk Diesel на YouTube в ближайшие недели, чтобы узнать больше об этом безумном чудовище двигателя.

10 лучших и худших дизельных двигателей в истории

Ah неуловимый дизельный двигатель: мощность, мощность и чистая мощность для достижения цели.Вы не ошибетесь с дизельным двигателем, и, по скромному мнению автора, вы уже далеко впереди, если выберете дизельный двигатель против жалкого бензинового двигателя. Хорошо, мы поняли. Дизель — это круто, но какой дизельный двигатель для грузовиков действительно ЛУЧШИЙ? Ребята из Cummins будут бороться до последнего вздоха за то, что Cummins 5.9, возможно, является лучшим дизельным двигателем из когда-либо созданных, в то время как мужчины CAT или PowerStroke будут недоверчиво смотреть на словесный понос, извергающийся изо рта их приятелей. Дискуссия так же стара, как сам Рудольф Дизель.Что ж, хорошо, что мне не нужно быть «Решающим»… Мне не нужно такое давление. Хорошо, что кто-то другой готов принять пулю за меня. Ребята из Capital Reman приложили все усилия, чтобы попасть в ТОП-10 лучших и худших дизельных двигателей всех времен. Эта статья о том, что они придумали. Что ты подумаешь? Они попали в точку или совсем не попали в цель на этом?

Почетное упоминание: Cummins B-Series

Почему он нам нравится: Этот двигатель не был первым двигателем Cummins, который привнес некоторую респектабельность на рынок дизельных двигателей средней грузоподъемности, но он значительно усовершенствовал его.Двигатели 4BT, 6BT и ISB 5.9L полностью убили его по номинальному крутящему моменту. Вам нужно буксировать то, что эти двигатели позаботятся о вас. Почетное упоминание в списке лучших дизельных двигателей всех времен не так уж и плохо.

Технические характеристики:
• Тип двигателя: четырехтактный, шестицилиндровый, рядный
• Диаметр цилиндра x ход поршня: 4,02 x 4,72 дюйма
• Рабочий объем: 359 куб. • Конструкция: чугунный блок и головка
• Степень сжатия: 17.2: 1
• Максимальная мощность: 325 л.с.
• Максимальный крутящий момент: 610 фунт-футов

5. Международный DT-466

Почему нам это нравится: Что не нравится в этом двигателе ?! Если вы когда-нибудь проезжали по шоссе, вы, вероятно, проезжали 47 грузовиков с двигателем DT-466. Детка, этот паровоз ежедневно перевозит американские грузы и составляет основу флотов средней грузоподъемности по всей стране. Это фаворит менеджеров автопарков, потому что они работают вечно, обладают отличным соотношением крутящего момента к мощности и могут быть фактически восстановлены прямо в раме грузовика.Номер 5 кажется подходящим для лучшего дизельного двигателя с учетом огромного количества единиц, которые в настоящее время еще находятся в эксплуатации.

Технические характеристики:
• Тип и описание: четырехтактный, шестицилиндровый, рядный
• Рабочий объем: 466 куб. Дюйм (7,6 л)
• Диаметр цилиндра и ход поршня: 4,59 × 4,68 дюйма
• Степень сжатия: 16,4: 1
• Регулируемый Скорость: 2600 об / мин
• Общий вес двигателя (сухой): 1425 фунтов (647 кг)
• Максимальная мощность: 170–350 л.с.
• Максимальный крутящий момент: 860 фунт-фут

Худший международный двигатель: VT-265, VT-265, VT-335, VT-365 Series (теперь PowerStroke 6.0L)

Почему мы его ненавидим: VT-265 и VT-335, в частности, были частью моделей International Light Duty, выпущенных в 2003 году. Ford официально принял Powerstroke в 2003 году, но неофициально его производство началось с 1994 года. Предшественники имели 6 цилиндров большего размера. однако международный бобовый счетчик решил, что будет отличной идеей отрубить 2 цилиндра, чтобы получить 4-цилиндровый двигатель. Это было не очень хорошо, и VT-265 и VT-335 были ужасно маломощны. Лучший дизельный двигатель? Думаю, нет.

4. Mack E-7

Почему нам это нравится: Ерш! Ерш! Ерш! Гррр… Хороший мальчик! Что не нравится в Mack Bulldog. Двигатели для грузовиков Mack используются с 1893 года, когда братья Мак купили Fallsen & Berry Wagon Company в Бруклине, Нью-Йорк. Мак всегда был известен как медлительная и уравновешенная рабочая лошадка. Он произвел свою первую пожарную машину с крюком и лестницей в 1909 году, произвел более 6000 грузовиков для вооруженных сил США и Великобритании во время Первой мировой войны и помог построить плотину Гувера в 1933 году.Его двигатели известны своим соотношением крутящего момента коленчатого вала к колесу. Это двигатели, которые построили Америку. Mack E-7 был впервые произведен в 1988 году и просуществовал до начала 21 века. Их очень просто отремонтировать и перестроить, и они сделают именно то, что вам нужно. Они не выиграют ни одной гонки, но у них очень надежные двигатели. Когда вы думаете о лучшем дизельном двигателе, нельзя не упомянуть бульдога. Молодец, Мак!

Технические характеристики:
• Тип двигателя: четырехтактный, шестицилиндровый, рядный
• Рабочий объем: 672-998 куб.01- 16,35 л)
• Диаметр цилиндра и ход поршня: 6,50 × 6,70 дюйма
• Подача топлива: блок впрыска топлива
• Аспирация: с турбонаддувом
• Регулируемая скорость: 1700-1800 об / мин
• Максимальная мощность: до 454 л.с.
• Максимальный крутящий момент : До 1660 фунт-футов

Худший двигатель Mack: Нет… Маки классные! То и там всего вроде 5 моделей. E-6, E-7, E-Tech, MP8, MP11 и т. Д.… Все довольно солидно.

3. CAT 3406E

Почему нам это нравится: хорошо быть королем! Удивительно, как много людей имеют желтую кровь, и это справедливо в большинстве случаев.В линейке двигателей Caterpillar произошли катастрофические отказы; 3406E не входит в их число. CAT 3406 выпускается в моделях A, B, C и E, а затем превратился в двигатель CAT C15, а затем в двигатель CAT C15 Acert. Это был очень успешный двигатель для CAT, поскольку на самом деле это был первый усовершенствованный электронный двигатель, который был сделан правильно. Это был такой мощный двигатель, что подавляющее большинство грузовиков Peterbuilt в середине 90-х и 00-х годов имели двигатели Caterpillar 3406E. С дизайном ECM было легко работать, и у него было много программистов, которые могли писать для этого движка разнообразное программное обеспечение.Эта концепция «с открытым исходным кодом» с ECM позволила конечным пользователям «разогнать их», чтобы добавить больше мощности и крутящего момента к двигателю с помощью форсунок, распределительного вала или фаз газораспределения. Даже в 2016 году CAT 3406E по-прежнему используется в миллионах дорожных и внедорожных автомобилей по всему миру. В целом Caterpillar является неофициальным королем дизельных двигателей и заслуживает своего места 3 в списке лучших дизельных двигателей.

Технические характеристики:
• Тип двигателя: четырехтактный, шестицилиндровый, рядный
• Рабочий объем: 893.39 куб. : 375-465 л.с.
• Максимальный крутящий момент: до 1850 фунт-футов

Худший двигатель Caterpillar: 3116

Почему мы его ненавидим. Мы не ненавидим CAT 3116, а потому, что с ним сложно работать. Очень сложно рассчитать время для топливной системы, и, как и в случае с VW в автомобильной отрасли, для работы с CAT 3116 требуются специальные инструменты, которые можно купить только у Caterpillar.Как правило, инструменты для работы с 3116 стоят до 5000 долларов. Другая причина, по которой мы не особо заботимся о 3116, заключается в том, что он недостаточно мощный по сравнению с Cummins 5.9 или 6BT. CAT 3116 был разработан для одноразового использования. Хотя 3116 использовался в самых разных приложениях, в том числе во многих морских приложениях, CAT 3126, а позже CAT C7 были, возможно, лучшими моделями. В заключение, CAT 3116 не является ужасным двигателем, но находится в самом конце списка лучших дизельных двигателей.

2.Cummins 855 Большой кулачок

Почему мы его любим: как можно не полюбить этот двигатель сразу по названию? Что-то вроде скатывается с языка а ?! Cummins 855 Big Cam был последним действительно массовым двигателем с механическим регулируемым газом, произведенным Cummins в 1976 году. Big Cam заменил малый кулачок 855 и был первым двигателем Cummins, который отвечал требованиям Закона о чистом воздухе и нормам шума того времени. Было четыре поколения двигателей Cummins Big Cam 855, последний раз производился в 1985 году и был заменен на N14.Нам нравится 855 Big Cam из-за огромной мощности, которую он выдает, а также за его надежность. Вы можете легко проехать на Cummins 855 Big Cam 700 000 миль до капитального ремонта. Cummins 855 Big Cam был первым двигателем Cummins, в котором использовалось охлаждение по требованию, которое охлаждает двигатель только тогда, когда этого требует двигатель. Затем эта система использует сэкономленную мощность на коленчатом валу для увеличения мощности в текущем проекте. Big Cam II значительно повысил производительность за счет введения в двигатели импульсных коллекторов; в то время они были очень популярны в этих двигателях.Общая мощность была основной причиной, по которой этот двигатель пользовался большим спросом по сравнению с небольшими моделями с распредвалом. Cummins 855 Big Cam имел один из самых больших диаметров распредвала на рынке в то время и имел форсунки с верхним упором. Поговорите с любыми водителями грузовиков старой школы 1970-х, и они расскажут вам сказки, когда серия Cummins 855 была королем дорог. Трудно не исключить эти двигатели из списка лучших дизельных двигателей всех времен. У 855 были некоторые недостатки, особенно при попытке запустить двигатель в более холодном климате.В модели 855 используется система впрыска топлива с более низким давлением при давлении 2200 фунтов на квадратный дюйм для питания форсунок и различных характеристик времени, масляного / водяного насоса и давления пружины клапана. При этом свеча накаливания или порция эфира должны помочь решить эту простую проблему, потому что в целом это отличный двигатель.

Технические характеристики:
• Тип двигателя: четырехтактный, шестицилиндровый, рядный
• Рабочий объем: 856 куб.
с турбонаддувом • Степень сжатия: 10: 1
• Регулируемая скорость: 1800 об / мин
• Максимальная мощность: до 605 л.с.
• Максимальный крутящий момент: до 1118 фунт-футов

Худший двигатель Cummins: Cummins ISX

Почему мы его ненавидим: Cummins ISX был первоначально выпущен в 2001 году и пришел на смену давнему двигателю N14 конца 80-х и 90-х годов.Предполагалось, что это будет Caddalic и лучший дизельный двигатель, который когда-либо проектировался в Cummins. Однако из этого ничего не вышло. ISX был разработан с двойным верхним кулачком; один кулачок имел доступ к клапану, а другой работал с форсунками. В 2002 году в ISXCM870 была интегрирована система рециркуляции выхлопных газов (EGR), которая забирает выхлопные газы и рециркулирует их обратно во впускное отверстие двигателя. Это снижает температуру в камере сгорания, ограничивая образование NOx.Прекрасная концепция, но с этой системой было много проблем, которые вызывали много отказов двигателя. Основной причиной отказа является конструкция с двумя верхними кулачками, которая чрезмерно усложняла ситуацию и вызвала множество проблем в двигателе с эффектом снежного кома. Наконец, ранние версии ISX имели целый ряд проблем с ECM, которые вызывали неприятный привкус во рту многих владельцев Cummins. В 2010 году компания Cummins перепроектировала ISX с единой накладной конструкцией, чтобы упростить работу, но ущерб был нанесен. Предполагалось, что это будет входом Cummins в мир электроники, однако это было слишком сложно для собственного блага.Он по праву входит в список лучших дизельных двигателей; действительно разочаровывает.

1. Detroit Diesel Series 60

Почему нам это нравится: руки вниз Detroit Diesel Series 60 — лучший дизельный двигатель, когда-либо производившийся для мира класса 8. Забавный факт дня: Detroit Diesel Series 60 в основном разрабатывалась компанией John Deere, хотя вопрос о том, какое влияние оказала компания Deere, остается спорным. Головки блока цилиндров Detroit Diesel Series 50 были отлиты компанией John Deere Engine Company.В начале 1970-х годов Detroit Diesel, принадлежащей GM, занимала примерно 41% рынка всех дизельных двигателей, продаваемых в Америке. К началу 1980-х это число сократилось примерно до 4% рынка. GM знала, что у компании проблемы, и обратилась за помощью к инженерам John Deere, чтобы восстановить свою репутацию. Было предложено совместное предприятие между двумя компаниями, которое не сработало, однако инженеры JD якобы разработали кольцевую систему, которая устранила множество проблем с утечкой масла в Series 60, а также разработали конструкцию головки блока цилиндров.Основным недостатком Series 60 было введение первого двигателя с электронным управлением с запатентованной технологией DDEC или Detroit Diesel Engine Control. Предлагаемая компания должна была называться DEDEC или Detroit Engines, Deere Engine Company. Однако совместное предприятие так и не было реализовано, но технология управления двигателем стала популярной.

Первый дизельный блок управления двигателем был чрезвычайно популярен среди потребителей благодаря простоте использования и обновлению данных для водителя в режиме реального времени. Функции системы DDEC включают функции диагностики двигателя, таймеры выключения, функции прогрессивного переключения, историю неисправностей и ведение записей, регуляторы ограничения скорости, круиз-контроль и автоматическое предотвращение остановки.Технология круиз-контроля была особенно популярна среди менеджеров автопарка из-за ее функции экономии топлива, но, в первую очередь, система DDEC позволяла оператору загружать отчеты управления двигателем, касающиеся использования двигателя, обеспечивать запись превышения скорости, чрезмерного времени простоя, жесткого торможения и другие параметры. DDEC разрешал дилерам изменять настройки мощности, и в некоторых случаях в компьютер можно было загрузить соответствующее программное обеспечение. Система была проста в эксплуатации, и диагностические коды отображались водителю в режиме реального времени: красные световые индикаторы сигнализировали о серьезной проблеме, а желтый свет был менее серьезной проблемой.Компания Detroit Diesel не изобрела современные ECM, а скорее адаптировала технологию General Motors ECM с начала 1980-х годов в дизельную технологию. Первый ECM был создан BMW в 1939 году для самолета Kommandogerat во время Второй мировой войны. Штанга DDEC положила начало электронной эре для дизельных двигателей.

Series 60 стал самым продаваемым дизельным двигателем для Detroit Diesel, и компания продолжила выпуск гибридных двигателей DDEC I, DDEC II, DDEC III, DDEC IV и 14L / DDEC V с 1987 по 2007 год.Series 60 был первым крупным дизельным двигателем, который действительно открывал ведущий кулачок на большем отверстии. DDEC IV развил до 575 л.с., прежде чем был заменен двигателем объемом 14,0 л. В 2007 году. Миллионы двигателей Detroit Diesel Series 60 все еще используются сегодня, и очень легко восстановить двигатели Detroit Diesel Series 60 благодаря их неограниченному открытию. исходный дизайн. В течение 20 лет у грузовиков Freightliner и Penske были эксклюзивные контракты на установку двигателей Series 60 в свои грузовики. Да здравствует король дизельного топлива, пусть он и дальше останется в учебниках истории как лучший дизельный двигатель в мире.

Характеристики:

• Тип двигателя: четырехтактный, шестицилиндровый, рядный
• Рабочий объем: 778-855 куб. :
с турбонаддувом • Регулируемая скорость: 2100 об / мин
• Максимальная мощность: до 515 л.с.
• Максимальный крутящий момент: до 1650 фунт-футов

Худший двигатель Детройта: Все старые двухтактные серии 50, V-71 или V-92, технологии. Хорошие вещи, но технологии превзошли эти старые двигатели.Со старой двухтактной технологией легко работать, но, черт возьми, она уже прошла.

Вот и все: лучшие дизельные двигатели всех времен… за которыми следуют худшие дизельные двигатели. Независимо от того, какой дизельный двигатель установлен в вашей большой буровой установке или бортовом погрузчике, он, вероятно, не так уж и плох. Вы не ошибетесь с дизелем. Да начнется обсуждение!

KDD 6.0 Удлиненный блок Powerstroke — KillDevilDiesel

Наш Убийца Дьявола Дизель 6.0 Программа двигателей Powertroke зарекомендовала себя двумя подряд победами Diesel Power Challenege в 2016 и 2017 годах — первая и единственная победа 6.0 в изнурительном соревновании журнала. Мы вкладываем те же инновации, технологии и преданность делу в каждый двигатель Kill Devil Diesel, который покидает наш магазин.

KDD Stock-Plus Stage 1 Longblocks, особенность:

-Наши популярные головки блока цилиндров с уплотнительными кольцами KDD с пружинами клапана Stock Plus (ступень 1 -80 psi)

-Шпильки с головкой ARP (250-4202)

-Полная обработка чертежей и балансировка с ЧПУ (расточка, дека, хонингование и центровка)

— Тормозной диск с ЧПУ хонингованный

-100% Новое оригинальное оборудование Ford Шатуны

-Новые поршни Mahle.010-.040 «более

-Новые подъемники OE, новые направляющие подъемника Ford, болты фланца шатуна ARP

-Новый масляный насос Ford OE, масляный радиатор, масляный поддон, демпфер и гибкая пластина / маховик

-Новые подшипники тяги, коренного вала и кулачка Mahle

-Новый распредвал KDD Stock Plus / Stage 1

— Собран вручную прямо здесь, в Северной Каролине, с нашими собственными модификациями.

— Номинальная мощность 550 л.с., идеально подходит для повседневной езды, частой буксировки тяжелых грузов, семейных самосвалов, периодического энергичного вождения с небольшими дополнительными обновлениями (стандартные форсунки от Warren 175/30 / Stage 1 или 2 KC turbo)

-3 года Неограниченная гарантия на милю в отношении дефектов деталей и изготовления.

— Полностью настраиваемый для удовлетворения потребностей любого приложения.

-Без основной платы / без обратной доставки.

-Двигатели будут поставляться с оставшимися прокладками для завершения установки двигателя (впускной, выпускной коллектор, корпус масляного радиатора, уплотнительные кольца форсунок и т. Д.).

KDD Street Performance 650 HP (Stage 2) Longblock Характеристики:

— Наши популярные головки цилиндров с уплотнительными кольцами KDD с нашими пружинами клапана Street Performance (стадия 2 — 100 фунтов на кв. Дюйм)

-ARP 625 Шпильки с головкой, изготовленные по индивидуальному заказу (250-4205)

-Полная обработка чертежей и балансировка с ЧПУ (расточка, дека, хонингование и центровка)

— Тормозной диск с ЧПУ хонингованный

-Поршни KDD, покрытые нашей собственной обработанной чашей с мягким радиусом и предохранительными клапанами

-KDD Толкатели из хромомолибдена

-KDD Street Performance (Stage 2) Распределительный вал

-Новые подъемники OE, новые направляющие подъемника Ford, болты фланца шатуна ARP

-Новые OE Ford OIl Cooler, масляный поддон, демпфер и Flexplate / маховик

— Шестерни масляного насоса низкого давления для дизельных заготовок Warren

-100% Новое оригинальное оборудование Шатуны Ford (опциональная модернизация до шатунов Wagler / Carillo)

-Опциональная модернизация алюминиевых головок KDD

— Собран вручную прямо здесь, в Северной Каролине, с нашими собственными модификациями.

— Номинальная мощность 650 л.с., максимальная мощность, которую мы бы рассмотрели без модернизации до шатунов Wagler или Carillo. Идеально подходит для повседневного водителя, периодической буксировки, периодического использования гусениц, частого энергичного вождения с поддерживающими модификациями (стандартные форсунки до форсунок Warren 205/30, стандартные турбо-форсунки до KC Stage 3 VGT, до 66 мм без VGT)

-3 года Неограниченная гарантия на милю в отношении дефектов деталей и изготовления.

KDD Competition 850+ л.с. (этап 3) Longblock:

— Наши популярные головки цилиндров с уплотнительными кольцами KDD с пружинами клапанов Competition (Stage 3 120 psi) и клапанами из нержавеющей стали с нитро-черным покрытием.

-ARP 625 Шпильки с головкой, изготовленные по индивидуальному заказу (250-4205)

-Полная обработка чертежей и балансировка с ЧПУ (расточка, дека, хонингование и центровка)

— Тормозной диск с ЧПУ хонингованный

-Поршни KDD, покрытые нашей собственной обработанной чашей с мягким радиусом и предохранительными клапанами

-KDD Штифты для запястий с Tapered Wall DLC

— Стандартные кованые шатуны, на выбор Callies, Carillo или Wagler

— Шестерни масляного насоса низкого давления для дизельных заготовок Warren

-New Kill Devil Diesel или Colt Cams Stage 3 Billet Распределительный вал

-Новые подъемники OE, новые направляющие подъемника Ford, болты фланца шатуна ARP

-KDD Толкатели из хромомолибдена

— Демпфер, сертифицирован SFI

— Гибкая пластина заготовки, сертифицирована SFI

— Собран вручную прямо здесь, в Северной Каролине, с нашими собственными модификациями.

-Сертифицированные компоненты SFI для проверки ответственности и законности на трассе — безопасность превыше всего.

— Консервативно рассчитанный на 1000 л.с., этот двигатель является тем же самым рекордным двигателем, который выигрывал Diesel Power Challenge в 2016 и 2017 годах, впервые для 6.0 Powerstroke. Он разработан с учетом азотных и сложных турбонагнетателей, которые проходят круг за кругом на трассе, но все же достаточно удобен для уличного использования. С поддерживающими модификациями доказал свою способность повторять 9 секунд прохождения 1/4 мили.С этим распределительным валом не рекомендуется частая тяжелая буксировка. Настоятельно рекомендуется более высокая ступень (-2500) или более низкие передачи.

Мы используем продаваемые нами детали, двигатели поставляются с нашими популярными головками цилиндров с уплотнительными кольцами, заполненными новыми клапанами и пружинами производства США, а также с нашими запатентованными уплотнениями стержней клапанов, которые выдерживают злоупотребление высоким давлением наддува / противодавления без разрушения как заводские пломбы. Дополнительное обновление до алюминиевых головок (если есть в наличии), а также перенос ЧПУ.Другие дополнительные дополнения включают впускные коллекторы Odawg, форсунки Уоррена, турбины KC, комплекты T4, трансмиссии Twisted Transmission и многое другое. Мы можем комбинировать и подбирать детали из любой комбинации двигателей, чтобы помочь вам в достижении ваших целей. Пожалуйста, дайте несколько недель на обработку и сборку, все двигатели собираются вручную под заказ.

*** Впускной коллектор Odawg Diesel опционально ****

По всем вопросам пишите нам по адресу:

[email protected]

Обкатка дизельного двигателя

Все двигатели требуют обкатки.Несмотря на то, что современные технологии предоставляют средства изготовления деталей двигателя с превосходной точностью, производитель все еще не может достичь почти идеальной посадки, которая могла бы быть при надлежащей обкатке.

«Обкатка» — это допуск, чтобы обработанные поверхности цилиндра и кольца соответствовали друг другу по форме во время работы двигателя. Плотное уплотнение очень важно, поскольку оно предотвращает утечку несгоревшего топлива и сжатых газов в картер, а также предотвращает попадание картерного масла в камеру сгорания.Это конечная цель правильного взлома. Во время обкатки будет наблюдаться небольшое потребление масла. Это совершенно нормально и приемлемо для новых двигателей. Хотя поначалу это приемлемо, важно, чтобы эти нежелательные свойства не сохранялись после завершения взлома.

Для обкатки потребуется значительное количество тепла, трения и связанного с этим износа, прежде чем поршневые кольца «соприкоснутся» со стенками цилиндра. Работа двигателя с очень малой нагрузкой или без нагрузки предотвращает соскребание масляной пленки со стенок цилиндра поршневыми кольцами.В конце концов, на стенке цилиндра остается твердый осадок, известный как «глазурь». Кольца никогда не сидят хорошо, если они не могут расширяться из-за динамики и тепла, производимого грузом. Можно ожидать постоянного расхода масла, плохого пробега, повышенного износа подшипников и двигателя в течение всего срока службы двигателя.

В новом состоянии небольшое количество тепла выделяется просто за счет трения новых колец, проходящих по только что отшлифованной стенке цилиндра. Хотя и значительный, реальное тепло создается за счет сгорания топлива.Когда топливо сгорает, газы сгорания расширяются и нагревают все детали цилиндра. Умеренная загрузка приведет к подаче большего количества топлива в цилиндр и добавит значительное количество тепла и давления к компонентам цилиндра. Рекомендуемая нагрузка от 70% до 80% (от номинальной мощности двигателя) является обычным явлением. Умеренная загрузка — это ключ к правильной обкатке, которая обычно длится первые 150 часов. Заметные улучшения в экономии топлива или «характере» двигателя также являются хорошими показателями.

Некоторые рекомендуемые ДЕЙСТВИЯ и НЕЛЬЗЯ:

1. НЕ сильно запускайте двигатель в первые несколько часов работы.Рекомендуется, чтобы двигатель работал с максимальным крутящим моментом. Это мягко и предсказуемо нагружает двигатель.
2. ЗАПРЕЩАЕТСЯ давать двигателю поработать на холостом ходу в течение продолжительных периодов времени в течение первых нескольких часов работы. Как указывалось ранее, работа двигателя при очень малой нагрузке или без нагрузки предотвращает соскребание масляной пленки на стенке цилиндра поршневыми кольцами.
3. DO эксплуатировать двигатель при умеренных нагрузках с различными оборотами в минуту примерно до 10-15 часов.Идея состоит в том, чтобы поочередно нагревать и охлаждать кольца при различных оборотах.
4. DO начинает создавать большую (с использованием почти всей рабочей мощности двигателя) рабочую нагрузку на двигатель примерно через 15 часов и нагревать двигатель. Поддерживайте повышенные обороты и убедитесь, что температура охлаждающей жидкости повышается. После 15 часов большой рабочей нагрузки снова начните эксплуатировать двигатель при умеренных нагрузках, всегда следя за тем, чтобы двигатель достиг нормальных рабочих температур (без легких рабочих циклов).
