В рамках рассмотрения разнообразных коробок передач сегодня речь пойдет о вариаторе. В данной статье мы подробно расскажем что такое вариатор или правильнее, вариаторная коробка передач. Особенно важдной эта информация будет для автолюбителей, которые только приобрели или планирують купить себе железного коня. Чтобы определиться с покупкой автомобиля с вариатором, просто внимательно изучите информацию и сделайте для себя правильные выводы.

Немного пройдемся по истории этой коробки передач для машины. Первый работоспособный автомобиль с этим типом трансмиссии появился не в эпоху Возрождения. А попозже — лет через пятьсот, в 1950-х годах. Вариатор ставился серийно на автомобили DAF (в то время под этой маркой выпускались не только грузовики, но и легковушки). Потом нечто похожее начали делать и на Volvo. Но по-настоящему широкое распространение агреготоры получили в настоящее время.

Все что нужно знать про типтроник в обзоре от TopGears

Вы удивитесь, но принадлежит это изобретение не Хонде и даже не Мерседесу. Патент был выдан в конце XIX века! Более того, первый вариатор придуман и вовсе в 1490 году. Его автором оказался добродушный бородач Леонардо да Винчи.

«Второе рождение» вариаторы переживают с начала 1990-х годов. Причем наиболее преуспели в их применении на автомобилях японские компании. Особенно распространенными стали клиноременные вариаторы. Крутящий момент в которых передается между двумя шкивами изменяемого диаметра посредством специального металлического ремня.

Как проверить мембрану газового редуктора узнаете из нашего обзора

К совершенствованию этого типа трансмиссии инженеры приложили значительные усилия. Постепенно росли показатели крутящего момента, с которым агрегат мог справиться. А соответственно, и рабочий объем двигателя, в паре с которым он мог работать. В результате к началу 2000-х годов вариаторы стали настолько совершенными и выносливыми, что их начали применять не только на малолитражных легковых машинах, но и на кроссоверах и внедорожниках, в том числе достаточно крупных.

Совершенствовался в процессе выпуска не только алгоритм управления, но и сам агрегат

В ходе рестайлинга 2014 года вариатор получил радиатор охлаждения, чтобы исключить вероятность его перегрева. А с выпуском автомобиля актуального ныне поколения на смену прежнему агрегату пришел новейший, с индексом CVT8. При разработке этой трансмиссии специалистам Jatco удалось расширить рабочий диапазон передаточных чисел с 7,0 до 8,0. Это позволило обеспечить более интенсивный разгон при старте. А применение масла с более низкой вязкостью позволяет эффективно бороться с потерями на трение.

Что же такое вариатор

Автомобиль, оборудованный вариатором, на первый взгляд, ничем не выдаёт себя — педалей всего две и рычаг переключения режимов трансмиссии — P, R, N, D — такой же, как и у машины с традиционной АКПП. Всё привычно. Но работает вариатор совершенно по-другому. В нём нет фиксированных первой, второй, десятой передач. Попробуйте представить себе, сколько звёзд в нашей Вселенной или сколько песчинок на всех пляжах Земли вместе взятых — у вариатора передач всё равно намного больше. И «переключение» между ними происходит плавно и незаметно.

Не вдаваясь глубоко в технические недра, то вариатор являет собой систему, в которой тяга от двигателя к колесам передает клиновой ремень или цепь. Он в свою очередь натянут между двумя шкивами, которые состоят из пары конусов направленных вершинами друг к другу. За счет того, что конусы в каждом шкиве могут сближаться либо расходиться – выходит шкив с переменным диаметром. Конусы разошлись в стороны – ремень между ними побежал за коротким диаметром. Конусы сблизились – ремень начал «бегать» по большому кругу. Если на одном валу конусы сходятся, то на другом – расходятся, и в соответствии с этим – изменяется передаточное число, которое нужно для быстрого разгона автомобиля, либо для его движения с максимальной скоростью.

При этом фиксированных передаточных чисел, как в какой либо другой коробке передач – в вариаторе нет. Ведь диаметры у шкивов изменяются бесступенчато, максимально незаметно. Отсюда и показательная плавность работы, которая при разгоне лишена каких бы то ни было задержек или рывков, которые присущи даже самым совершенным автоматическим коробкам.

Представить такую трансмиссию можно. Если взять в качестве примера велосипед, у которого вместо набора звездочек стоят два конуса, а вместо цепи — ремень. Если с помощью той же электроники оперативно регулировать надежное перемещение ремня от конуса большого диаметра к конусу малого диаметра на одном конце передачи, то так же будет изменяться и передаточное усилие на другом конце, приводящем в движение колесо. Это и делает велосипедист, передвигая цепь с малой звездочки на большую.

Вариатор вначале отлично зарекомендовал себя на маломощных транспортных средствах (например, на скутерах). А вот мощные двигатели быстро изнашивали ремень. Со временем, ему на смену пришла стальная наборная лента, да и конусы уже давно не используются. Хотя сам принцип передачи крутящего момента остался прежним. А вот для старта с места в большинстве случаев используется гидротрансформатор. Так что потери энергии, хоть и в меньшем количестве, чем у классических трансмиссий, у вариатора есть.

Современные вариаторы достаточно надежны и рассчитаны на весь срок службы автомобиля

Правда, бывают случаи, когда выходит из строя блок управления. А эта «деталька» может стоить несколько десятков тысяч гривен. Ее поломка – удел машин с вариаторами старой конструкции.

Принцип работы вариаторной коробки передач

Как уже указывалось выше, коробка представляет собой эволюционную разновидность классической механической коробки передач. Но если для «механики» присущи переключения со ступени на ступень при помощи шестерен (при этом, важную роль играет сцепление), то здесь передачи переключаются без участия каких-либо зацепных узлов и уж тем более, без сцепления. Именно поэтому по плавности переключения со ступени на ступень этому виду трансмиссии сегодня нет равных. По типу принято различать следующие виды бесступенчатых вариаторов: клиноременные, цепные, торроидные.

Клиноременный вариатор

Клиноременные трансмиссии стали первым типом бесступенчатой коробки передач, которая устанавливалась на легковые автомобили. Как правило, эти машины имели небольшой по объему и мощности двигатель, так как использовавшийся в механизме ремень не выдерживал больших нагрузок и часто выходил из строя.

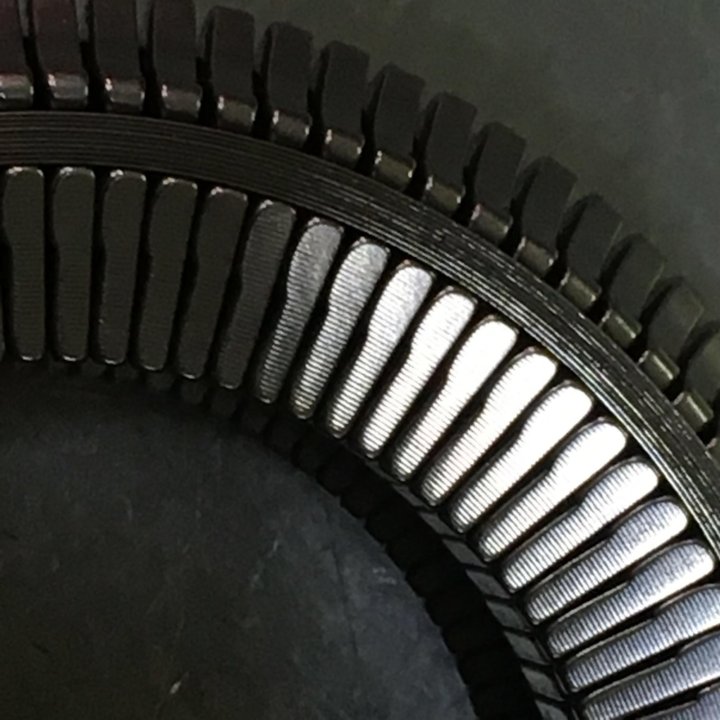

В основе конструкции такого вариатора лежит ременная передача. Она состоит из двух шкивов конусообразной формы и клиновидного ремня, натянутого между ними. Передача крутящего момента от ведущего шкива к ведомому происходит при помощи специального ремня. То есть за счет сил трения, возникающих в пятне контакта ремня и шкивов. Пятно контакта представляет собой окружность, имеющую свой эффективный диаметр.

Таким образом, если мы будем изменять эффективный диаметр на входном и выходном шкивах, то будет меняться и передаточное отношение, а следовательно, и скорость движения автомобиля. Если диаметр ведомого шкива больше ведущего, то передача будет понижающая, если меньше — то повышающая. Если диаметры входа и выхода равны, то передача прямая. Изменение эффективного диаметра контакта происходит за счет изменения расстояния между конусами шкивов: одна часть шкива закреплена неподвижно, а вторая имеет возможность осевого перемещения.

Цепной вариатор

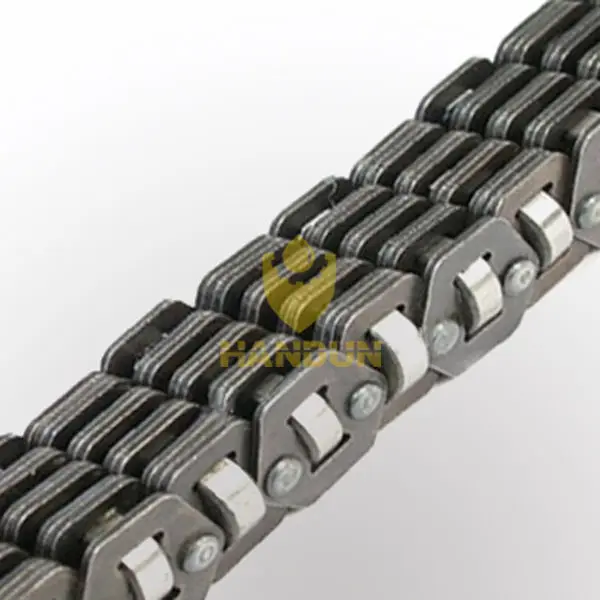

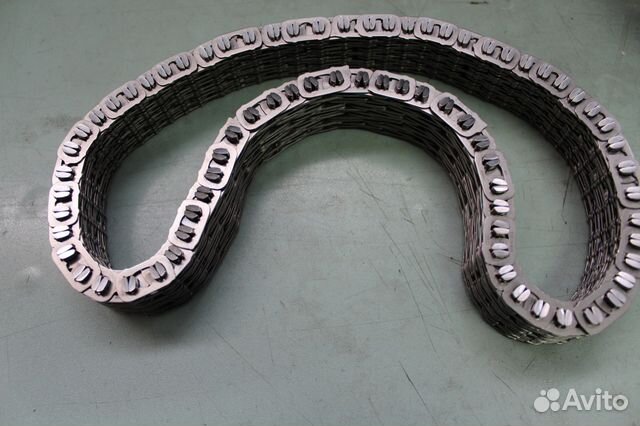

А ещё в качестве клинового ремня может выступать широкая пластинчатая стальная цепь, соприкасающаяся с конусами своими краями. Именно такой «ремень» работает в вариаторах машин Audi.

Интересно, что для смазки цепи применяется особая жидкость, которая меняет своё фазовое состояние под сильным давлением, возникающим в месте контакта со шкивом. Благодаря этому цепь может передавать значительное усилие, практически не проскальзывая, несмотря на очень маленькую площадь контакта.

Как именно вариатор будет менять передаточное число при разгоне, зависит от выбранной программы управления. Если при разгоне на обычном автомобиле мы на каждой передаче раскручиваем двигатель, затем переходим на следующую передачу и так далее, то при наборе скорости автомобиля с вариатором мотор остаётся на одних и тех же оборотах (скажем, на оборотах, соответствующих максимальному крутящему моменту), зато плавно меняется передаточное отношение.

Как ездить на механике читайте в нашем обзоре

Это создаёт несколько странные ощущения. Жмём газ в пол, мотор выходит на большие обороты, да так и остаётся на них в течение всего разгона, воя как пылесос. Зато темп разгона — высокий, да и на переключения между ступенями время не тратится.

Впрочем, в некоторых случаях механизм настраивают так, чтобы разгон с ним больше напоминал увеличение скорости с обычной коробкой передач, с постепенным ростом оборотов мотора.

Разумеется, при попытке заехать на холм и при замедлении авто, несмотря на нажатие педали газа, умный вариатор не оставит «включённой» высокую передачу. Шкивы для уверенного штурма высоты быстро передвинутся обратно — чтобы увеличить крутящий момент на выходе из коробки.

Конструкция цепного вариатора

Цепной вариант имеет желобчатые конусы (звездочки) 8 и цепь с выдвижными пластинами 9. Вариатор передает момент зацеплением пластин цепи с зубьями звездочек и лишь частично является фрикционным. Пластины клинового сечения смонтированы в специальной обойме 10 и легко перемещаются в поперечном направлении. При работе часть пластин пакета входит во впадины звездочки, а остальные выталкиваются зубом и входят во впадины противолежащей звездочки. Звездочки посажены на вал так, что против выступа одной находится впадина другой. Максимальное изменение частоты вращения в 6 раз, передаваемая мощность до 5о кВт.

Предварительное натяжение цепи создается специальным устройством, состоящим из пластин 1, рычагов 2 и пружины 3. Пружина способствует уменьшению динамических нагрузок.

Звездочки перемещаются вдоль оси рычагами, шарнирно закрепленными на гайках винта. Поворот рычагов осуществляется от электродвигателя 4 через червячную 5 и цепную 6 передачи и винт. На винте расположен червяк червячной передачи, соединенной со стрелкой-указателем 7 частоты вращения. Под стрелкой размещена кнопочная станция, включающая электродвигатель. В привод включена предохранительная фрикционная муфта для предотвращения перегрузок.

Тороидный вариатор

Первый патент на конструкцию трансмиссии с тороидным вариатором был получен Чарльзом Хаитом в 1877 г. Такие трансмиссии производства Perbury-Hayes предлагались для установки на автомобили в 30-х годах прошлого столетия. Однако они могли передавать небольшой крутящий момент и из-за отсутствия соответствующих материалов и технологий имели низкую долговечность. Основная проблема при создании заключается в том, что величина передаваемого крутящего момента прямо зависит от величины сил трения в контакте ролика с колесами, и чем выше передаваемый момент, тем больше должна быть сила трения, причем при очень малой площади контакта.

Высокие контактные напряжения поверхностей деталей вариатора могут привести к их разрушению

На Токийском автосалоне 1999 г. компания Mazda продемонстрировала трансмиссию, которая включает в себя два тороидных вариатора, двухступенчатую планетарную передачу и два автоматических сцепления. При троганьи автомобиля с места планетарная передача понижает передаточное число, в целях получения высокого крутящего момента. На большой скорости привод на колеса осуществляется непосредственно от тороидного вариатора. Коробка включает в себя и главную передачу с дифференциалом и предназначена для поперечной установки на переднеприводные автомобили.

Главные элементы здесь – ролики и соосные диски, между которыми передается крутящий момент. Для изменения отношения должно поменяться положение роликов.

В тороидном вариаторе между двумя колесами со сферической (тороидной) рабочей поверхностью зажимаются ролики. Одно колесо является ведущим, а другое — ведомым. Передача крутящего момента обеспечивается силами трения между рабочими поверхностями колес и роликами. Изменение положения оси роликов в поперечной плоскости приводит к изменению передаточного числа, равного отношению радиусов окружностей, проходящих через точки контакта колес с роликом.

В зависимости от угла поворота ролика ведомое колесо может вращаться с той же скоростью, что и ведущее. С большей или меньшей, если ролик поворачивается. При использовании тороидного вариатора необходимо обеспечить возможность получения заднего хода и отключения вариатора от двигателя с помощью сцепления.

Все типы вариаторов управляются электронными блоками управления. В них аккумулируется информация о крутящем моменте двигателя, скорости автомобиля и прочих характеристиках. На основании этих данных электроника дает команду КПП повышать или понижать передачу.

Коробка передач вариатор — плюсы и минусы

Устройство агрегата основано на принципе ременного или цепного привода передачи крутящего момента на привод. По сути, на вариаторе используется тот же принцип передачи крутящего момента, что и на велосипедах с несколькими скоростями.

Если на обычных коробках применяется планетарный механизм переключения передач, то вариатор не имеет физических передач вообще. Вместо этого используется ремень (или цепь) и конусные шкивы, между которыми и вращается ременный привод (цепной).

Вариатор обеспечивает автомобилю бесконечное количество коэффициентов передачи крутящего момента от двигателя на колеса

Плюсы вариатора

Самое главное достоинство вариаторной коробки передач это то что она позволяет экономить топливо. Автомобили с вариатором кушают на два литра бензина меньше на сотню км пробега, чем конкуренты с АКПП.

Увеличенный ресурс мотора за счет плавного разгона (нет повышенной нагрузки при переключении на пониженную передачу)
Если сравнивать с классическим автоматом, то вариаторной коробке требуется меньше времени для разгона транспортного средства.
Один из лучших показателей расхода топлива за счет бесконечного количества передач
Отсутствует переключение передач – соответственно меньше потерь в разгонной динамике. Отсутствие рывков, провалов, задержек при переключении, так как передач бесчисленное количество
При динамичном разгоне вариатор поддерживает всегда максимальные обороты двигателя. Соответственно на колесах всегда максимальная мощность мотора
Отсутствие пробуксовки на льду или влажном покрытии
Лучшее сцепление с дорожным покрытием при разгоне
Даже разгоняясь, не производит много шума;
Удобное управление автомобилем и комфорт при движении
Самая экологичная трансмиссия. Она не задымляет настолько сильно атмосферу, как его оппоненты МКПП и АКПП.

Минусы вариатора

Увеличенный расход на обслуживание ТО по сравнению с остальными коробками передач.
Устанавливают на автомобили с максимальной мощностью до 220 сил. Вариаторная коробка передач не любит большие нагрузки на трансмиссию.
Грубая и небрежная эксплуатация ведёт к его быстрой поломке
Эксплуатация авто с CVT не допускается в условиях бездорожья. По отзывам такие агрегаты более чувствительны к агрессивной езде.
Ремонт этой коробки обойдется вам дороже ремонта традиционного автомата.
Вариаторные коробки передач сильно зависимы от работоспособности контроллеров и датчиков.
Если один из датчиков покажит неисправность, это может сказаться на работе вариатора в целом
Необходимость регулярной смены трансмиссионной жидкости. Чтобы масло могло выполнять функции, его уровень должен быть в норме.
Ремонт достаточно дорогостоящий и сложный;
Небольшой ресурс ремня у активного водителя;

Признаки неисправности вариатора

Рассмотрим же основные причины поломки и пути их исправления. Почему, несмотря на прогрессивность конструкции и явно высокий интерес к вариаторам со стороны производителей, многие потребители отказываются от приобретения машин с подобными деталями?

В большинстве случаев неисправность вариатора сложно не заметить. На приборке может загореться лампочка «Service required» или «Slow down». Электроника может начать «давить» мотор и не давать ему развивать обороты выше 2 тыс. об./мин. Также возможно появление различных рывков или толчков во время переключения, посторонних звуков и т. д. Точно установить то, что вариатор неисправен, позволяет комплексная диагностика.

Появление шума объясняется неисправностью подшипников или проблемами с ремнем

Понять, что именно не так, позволяет только комплексная диагностика. Специалисты отмечают, что поиск неисправностей в вариаторе довольно сложный по сравнению с АКПП. Здесь нельзя проверить давление масла, оценить его состояние и дать заключение.

Наиболее частые поломки в вариаторах

износ подшипников конусов с характерным гулом автомобиля;
рассогласование в работе ведущего и ведомого шкивов и, как следствие, рывки автомобиля при работе;
загрязнения радиатора и перегрев автомобиля при работе двигателя;

Износ шкивов большинство сервисов решают путем их шлифовки, однако такая «косметика» не дает значительного эффекта. Более того бытует мнение, что после таких процедур срок службы шкивов значительно сокращается. Сегодня данную методику практически никто не использует. Времена меняются и сегодня нет необходимости что-либо восстанавливать. Любые запчасти, даже для самых «неходовых» коробок можно без проблем достать.

Подшипники и шкивы вариаторов в большинстве случаев меняются. Хотя есть среди вариаторов и такие, в которых это сделать невозможно или крайне сложно. По этой причине выполняется полная замена узла в сборе. Проблемы с подшипниками дают о себе знать характерным гулом, который слышен при определенных условиях. Такой ремонт уже не является чем-то немыслимым и выполняется на большинстве СТО. Подшипники дифференциала выходят из строя по причине перегрева. Однако большой проблемы в этом нет, любые подшипники меняются и их можно купить на портале Термополис, равно как и ремень. Процедура стандартная и сегодня найти специалиста, который правильно ее выполнит не составит труда.

Также к распространенным поломкам можно отнести износ посадочного места редукционного клапана, расположенного в корпусе маслонасоса. В данном случае причина неисправности вариатора заключается в том, что металлическая пыль, попадая на рабочие поверхности, приводит к нарушениям в работе узла. Клапан начинает клинить, в результате давление масла выходит из-под контроля, шкивы начинают не совпадать, а ремень начинает проскальзывать.

Сбои в работе электроники узла также могут вызвать различного рода проблемы вариатора

Неполадками электроники могут служить нарушения контактов в клеммах. Сюда же можно отнести и повреждение жгута электропроводки. Если в работе автомобиля наблюдается своего рода раскачивание в нейтральном положении, то в самую пору обратить внимание на состояние электроники.

Неисправности блока управления вариатора, гидротрансформатора или муфты переднего хода могут привести к проблемам при трогании автомобиля с места или сложностям при переключении передач до конца. Удары при переключении селектора говорят об отклонении давления в магистрали. Причиной неисправности при переключении передач может послужить и лопаточный переключатель. Последствием данной поломки станет проблема при переключении передач вручную.

Свидетельством неисправности вариатора служит запах горелого масла в салоне автомобиля. При проявлении указанного признака стоит проверить уровень и состояние масла. Если в наличии имеется дым, а масло потемнело, то это явные показатели того, что в работе вариатора имеются определенные проблемы.

unom.ru > Ременные и цепные вариаторные коробки передач

Количество вариаторных коробок передач (continuously variable transmission или CVT) , используемых на автомобилях, увеличивается год от года. Это обусловлено рядом причин, которые мы рассмотрим в данном материале.

Основным конкурентом вариаторных коробок являются стандартные автоматические коробки передач (automatic transmission или AT), в которых переключение передач происходит в зависимости от скорости автомобиля и требуемого ускорения. Гидротрансформатор выполняет роль сцепления и выбор нужного передаточного числа происходит автоматически. Автоматические коробки, устанавливаются в течении нескольких десятилетий и постоянно совершенствуются. В частности, используются более современные фрикционные материалы, увеличивается число передач (до девяти в настоящий момент).

Несмотря на усовершенствование автоматических трансмиссий, вариаторные коробки становятся все популярнее среди автопроизводителей. В Японии автомобили с вариаторными коробками занимают около 45% рынка с устойчивым приростом в 10% каждый год.

Вариаторные коробки позволяют плавно изменять передаточное число, таким образом обеспечивается высокий уровень комфорта для водителя. Кроме того, вариаторные коробки обеспечивают более быстрое ускорение по сравнению с обычными автоматическими трансмиссиями. Вторым важным преимуществом вариатора является экономия топлива.

Принцип действия вариаторной трансмиссии показан на рисунке 1. Движение от двигателя передается на ведущий шкив и потом через ремень или цепь на ведомый шкив. Передаточное отношение меняется за счет изменяющихся диаметров шкив.

Рис.1

Основными проблемами вариаторных коробок является шум при ускорении и передача большого крутящего момента. Проблему шума можно назвать решенной на современных вариаторах. Решение же проблемы по увеличению передаваемого крутящего момента и эффективности вариаторной коробки разделило производителей на две группы: производители ременных (Belt CVT) и цепных вариаторов (Chain CVT).

Основным производителем ременных вариаторов (Belt CVT) является компания JATCO, которой владеет Nissan.

Особенно эффективны такие коробки на легких автомобилях с небольшими и средними по мощности двигателями. JATCO постоянно работаем над усовершенствованием своих трансмиссий особенно для более мощных и тяжелых автомобилей.

Главными разработками цепных вариаторов занимается Schaeffler Gruppe (Шэффлер групп). Шэффлер принадлежит бренд LuK GmbH, под которым разрабатываться вариаторные коробки, например, для Audi и Subaru. Инженеры Subaru совместно с LuK создали вариатор Lineartronic™. Вариатор Lineartronic разработан для SUBARU BOXER®. Его отличительной особенностью является компактный дизайн, легкий вес и обеспечение дополнительной экономии топлива.

Требования к вариаторным жидкостям и маслам для автоматических коробок частично совпадают, но есть и различия.

Уникальные свойства масел для автоматических трансмиссий (ATF)	Общие свойства ATF и CVT масел	Уникальные свойства жидкостей для вариаторных коробок (CVT)
Обеспечение стабильной и длительной работы фрикционов	Гарантия стабильности к окислению	Обеспечение стабильной и длительной работы «мокрого» сцепления
Обеспечение нормальной работы гидротрансформатора	Диспергируемость (способность масла удерживать во взвешенном состоянии другие жидкости и твердые элементы)	Гарантирование нужного сцепления между ремнем / цепью и шкивами
Обеспечение способности выдерживать высокие крутящие моменты	Защита деталей коробки от усталостного разрушения
Обеспечения правильного трения для различных материалов, применяемых для деталей трансмиссии	Совместимость масла с материалами деталей и уплотнений
Защита от износа планетарного комплекта	Аэрация
	Замедление коррозии
	Обеспечение антивспенивающих свойств (требования к CVT жестче)
	Защита от износа (требования к CVT жестче)
	Прочность нас сдвиг (требования к CVT жестче)

Компания Lubri-Loy выпускает несколько вариаторных жидкостей, которые перекрывают основные стандарты для цепных и ременных вариаторных коробок.

Наименование	Цвет	Перекрываемые стандарты
Lubri-Loy Universal Continuously Variable Transmission Green (CVT)	Зеленый	Nissan NS-2, Mitsubishi CVT Fluid J1, Peugeot/Citroen PSA JTT CVT
Lubri-Loy® Full Synthetic Chain&Belt CVT Fluid (RED)	Красный	Honda HMMF, Mopar CVT+4, Ford CVT23, GM/ Saturn Dex-CVT, Subaru Lineartronic CVTF
Lubri-Loy® Full Synthetic Chain&Belt CVT Fluid (Clear)	Желтый	Audi/VW TL52180, G 052 180, Mercedes Benz 236. 20, Mini Cooper EZL 799A, Punch EZL 799A

В материале использованы материалы с сайтов: http://drivelinenews.com, www.schaeffler.com, www.lubriloy.ru

Для станций по ремонту и обслуживанию автомобилей наша компания на ряду с поставкой смазочных материалов предлагает поставку установок для аппаратной замены масел в автоматических коробках. У нас вы можете получить квалифицированную консультацию по выбору смазочных материалов. Мы осуществляем поставки по всей территории России. За дополнительной информацией, пожалуйста, обращайтесь по контактным телефонам:

+7 (812) 449-13-28, +7(812) 449-76-01 или присылайте запрос по электронной почте [email protected]

огромный плюс или все же минус?

Вариатор или, как его обозначают большинство каталогов – это бесступенчатая трансмиссия, более 60 лет успешно используемая в автомобилестроении. На самом деле, вариатор гораздо старше, чем принято считать. Принцип такой конструкции был придуман еще в 1490 году Леонадрдо Да Винчи. На его эскизах имеется рисунок двух конусных валов, расположенных вершинами друг к другу на двух параллельных осях. Однако прапрадедушка современной коробки передач не использовался вплоть до XIX века. Именно тогда были выданы патенты на первые вариаторы – цепной и клиноременный.

Как работает CVT?

Аббревиатура CVT расшифровывается как Continuously Variable Transmission, что означает трансмиссия без передач. Механизм представляет собой клиноременную конструкцию, которая передает крутящий момент от одного конического шкива к другому, и далее – на ось автомобиля. У первых вариаторов ремень был из резины, но такая конструкция не оправдала себя. Каучуковые изделия попросту не выдерживают высокой нагрузки, и КПП выходит из строя. Сегодня в CVT применяются металлические ремни, включающие до 400 отдельных элементов. Нередко их называют цепями, но это не совсем верно. Благодаря эластичности такого ремня, конические пары сближаются или расходятся, благодаря чему и происходит бесступенчатая смена радиуса шкива, а значит – плавное изменение передаточного отношения.

Использование данной конструкции обеспечивает комфорт управления машиной: вы не почувствуете ни рывков, ни толчков при ускорении. Но существует и ощутимый минус: при нажатии педали газа в пол авто с вариатором выводит двигатель на высокие обороты, но при этом ощутимого ускорения не происходит. Проще говоря, двигатель орет и надрывается, а машина едет с прежней скоростью. Тишина наступает только тогда, когда автомобиль движется с постоянной скоростью. Спешим вас успокоить: японцы давно усовершенствовали CVT, и такие проблемы характерны скорее для авто из 90–х. Добиться плавного разгона и отличной динамики позволило использование так называемых виртуальных передач. Водитель получил возможность переключить передачи вручную с помощью подрулевых лепестков. Технически это удалось реализовать, назначив каждой передаче собственное положение конусов в механизме трансмиссии.

CVT по – самурайски

Японцы не были бы японцами, а мы бы не восхищались их автомобилями, если бы инженеры постоянно не совершенствовали основные узлы и агрегаты машин. Не исключение из этого правила – и вариатор. В то время как крупные европейские концерны (например, Volvo и VAG) отказываются от CVT, ориентируясь на жалобы автовладельцев, японские инженеры активно берут на вооружение европейские наработки и меняют их к лучшему. Яркий пример – коробка Lineatronic от концерна Subaru. Такой вариатор с 2009 года устанавливают практически на все модели марки. При этом, ни Levorg, ни Impreza, ни Forester на отсутствие динамики не жалуются. Устранить этот недостаток CVT позволило использование инновационной ременной цепи от компании Luk, включающей в себя более 800 отдельных элементов, и гидротрансформатора, больше характерного для планетарных АКПП. В момент старта с места это устройство увеличивает крутящий момент двигателя в 2–3 раза, что обеспечивает уверенный старт даже в гору. На скоростях выше 10 км/ч гидротрансформатор блокируется, но с его наличием одинаково удобно и стартовать со светофоров, и медленно ползти по городским пробкам.

Есть и еще одна причина, по которой японские инженеры так любят CVT – трансмиссии. Самые популярные машины на внутреннем рынке – это ультракомпактные кей–кары, имеющие жесткие ограничения по габаритам. Небольшой CVT как нельзя лучше подходит для машин, в которых важен каждый сантиметр свободного пространства.

«Болезни» CVT

Почему же аббревиатура CVT продолжает пугать тех, кто выбирает автомобиль? К самым частым проблемам вариатора механики относят вой валов, вызванный растянувшимся ремнем, и износ подшипников, расположенных на первичном и вторичном валу трансмиссии. Как правило, неисправности подшипников нарастают буквально лавиной: от обычного воя и шума все очень быстро переходит к заклиниванию конусов трансмиссии, после которого машину можно перевозить только на эвакуаторе. Но на японских авто такие неисправности возникают только спустя 300 000 км пробега и более. Еще одной распространенной неисправностью является выход из строя масляного насоса высокого давления. Продлить жизнь CVT – трансмиссии можно. Для этого необходимо:

Менять фильтр – картридж не реже чем каждые 30 000 пробега
Избегать агрессивных ускорений, пока масло в коробке не прогреется до температуры 65–70 градусов
Контролировать состояние масла в коробке, заливать только оригинал и менять его при малейшем подозрении на появление взвеси
Не разгоняться без нужды выше 150 км/ч.

Не верьте слухам, которые утверждают, что CVT станет вашей головной болью. Скорее всего, они основаны на опыте эксплуатации европейских вариаторов Multitronic, о которых не знают только ленивые. Японские агрегаты при правильной эксплуатации отличаются высокой надежностью и беспроблемной эксплуатацией.

Самые надежные CVT, по мнению экспертов, сегодня устанавливаются на автомобили Lexus, Toyota, Subaru и Nissan. Менеджеры «Сферакар» с удовольствием подберут вам подходящий вариант из модельных рядов ведущих японских концернов.
