Чертеж глушителя автомобиля: виды, устройство и принцип работы

Содержание

Устройство глушителя автомобиля

Ещё на заре появления первых автомобилей в конце 19-го начале 20-го вв., глушитель стал тем средством, которое позволило популяризовать их среди городского населения. Рев мотора и в наше время остается существенной проблемой, когда дело касается транспортных средств. В наше время используются новые методы подавления шума, которые в целом достаточно эффективны. С течением времени устройство глушителя постоянно совершенствовалось.

Современный автомобильный глушитель — это агрегат, предназначенный для снижения уровня шума, а также температуры и токсичности выхлопных газов.

У любого автомобиля подобные параметры должны соответствовать установленным стандартам. Сложность заключается в том, что для выполнения поставленных задач необходимы достаточно сложные системы. Поэтому устройство глушителя включает несколько основных элементов. Каждый из них выполняет определенную функцию.

Содержание

Основные элементы системы
Какие материалы применяются для каталитических реакций
Передние и задние глушители
Устройство прямоточного глушителя

Основные элементы системы

Конструкция глушителя включает несколько элементов. Фактически она будет, примерно, одинаковой для каждой модели автомобиля.

Коллектор;
Нейтрализатор;
Передний глушитель;
Задний глушитель.

Коллектор подключается непосредственно к самому двигателю, выполняя задачу по выводу газов. Нагрузка в данном случае очень высокая и касается это как механического, так и температурного воздействия (вплоть до 1000 градусов). Особые требования предъявляются к материалу, из которого изготавливается эта часть глушителя автомобиля. Для этого применяются лучшие сплавы чугуна и стали.

Согласно международным стандартам производители должны позаботиться о снижении вредоносного воздействия. И эта задача возлагается на каталитический нейтрализатор или конвертер. Он представляет собой особую камеру, где происходит фактическая очистка газовой смеси.

Сейчас производители нередко изготавливают катализаторы, способные проводить очистку в широком диапазоне вредных веществ. Для этого камеру каталитического нейтрализатора делают многосекционной.

Корпус изготавливается из металла или керамики. При этом он имеет ячеистую структуру, благодаря которой увеличивается площадь контакта газов непосредственно с каталитическим слоем.

Какие материалы применяются для каталитических реакций

Непосредственно рабочая зона нейтрализатора глушителя автомобиля покрывается платиной и палладием. При контакте с ними большая часть вредных токсинов в выхлопных газах нейтрализуется. Сам катализатор производители располагают ближе к мотору, так как высокая температура способствует ускорению реакций.

Конечно, до сих пор не существует универсального глушителя, способного нейтрализовать абсолютно все токсины и вредные вещества, но производители все равно постоянно совершенствуют технологии.

Передние и задние глушители

Последние две части — это непосредственно сами глушители автомобиля в том понимании, к которому мы все привыкли. Выделяют передний и задний глушители. Как раз они предназначаются уже непосредственно для снижения уровня шума, и они ничего не очищают.

Передний глушитель обычно называют резонатором. Газы, проходя по предыдущим частям с высокой скоростью, создают довольно много шума. Различные решетки и многочисленные отверстия, во-первых, снижают скорость продвижения газов, а вместе с этим и вибрацию. Для поглощения звуковых эффектов применяются специальные материалы. Подобным образом, удается убрать эффект резонанса. Именно здесь происходит основная работа по снижению уровня шума автомобиля.

Выделяют два основных вида:

Активные;
Реактивные.

Активные глушители сделаны из звукопоглощающего материала и отличаются относительно простой конструкцией. Единственная проблема — со временем он сильно загрязняется. В реактивных применяются комбинации из расширительных и резонаторных камер.

Последняя часть — это фактически основной глушитель транспортного средства.

Функция заднего глушителя заключается в окончательном поглощении шума и отвода выхлопных газов. Его внутренняя структура неоднородна и состоит из серии небольших камер со специальными наполнителями.

Необходимо отметить, что в более новых машинах, как правило, совмещается несколько технологий сразу. Пористая структура, система перегородок и различные воздуховоды позволяют окончательно избавиться от шума и снизить температуру до безопасной.

Устройство прямоточного глушителя

Те автомобилисты, которые стремятся всяческими способами повысить мощность своего транспортного средства, устанавливают специальные прямоточные глушители.

Особенность устройства прямоточного глушителя заключается в том, что он способен использовать энергию выходящих газов для увеличения мощности автомобиля. Со штатным глушителем такое невозможно.

Суть заключается в том, что выхлопные газы выходит из выпускного коллектора с меньшим сопротивлением. Благодаря этому двигатель тратить чуть меньше энергии, так как ему нужно тратить меньше энергии на преодоление давления. И именно эту разницу удается преобразовать в полезную мощность движения.

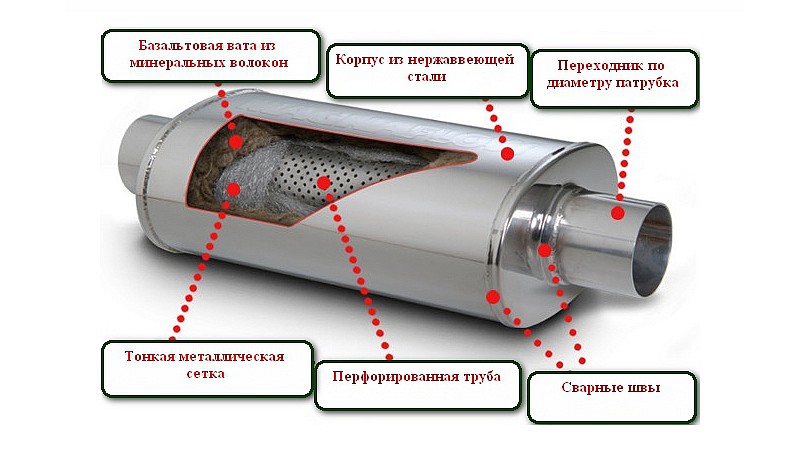

Устройство прямоточного глушителя включает прямую трубу с перфорированной поверхностью, фактически заключенную во внешний кожух. Внутри содержится меньше разделителей и различных камер. Таким образом, отработанные газы проходят по прямой без особого сопротивления, но за счет перфорированной поверхности они свободно расширяются, так что особых проблем с выходом не возникает.

Шумопоглощение обеспечивается за счет специального внешнего кожуха с нанесенным поглощающим составом. Благодаря нему газы внутри не резонируют, и звук двигателя находится в пределах допустимых пределов. Для улучшения эффекта могут применяться несколько отдельных внешних сегментов.

Нередко различные системы глушителя разрабатываются непосредственно под конкретные модели автомобилей с учетом его особенностей и рабочих характеристик.

Устройство глушителя автомобиля — как правильно глушится звук?

Глушитель являет собою достаточно важную деталь автомобиля, без которой его эксплуатация является невозможной.

По своей сути данное устройство отвечает за снижение объема отработанных выхлопных газов, которые выпускаются в атмосферу и наносят ей весьма большой ущерб. Данное происходит посредством из-за особого свойства сопротивления потоку газов, которые выходят наружу из двигательных цилиндров.

Так, данная особенность позволяет развивать значительно большую мощность автомобиля, способствовать уменьшению расходности транспортного средства и сохранению окружающей среды. Помимо этого, устройство глушителя отвечает за уменьшение шума. Это, в свою очередь, происходит из-за того, что глушители могут притуплять силу создаваемого посредством потока воздуха звука, который выходит непосредственно из цилиндров двигателя.

1. Схема глушителя простым языком.

2. Как устроен глушитель и как он работает?
3. Почему изнашивается глушитель автомобиля?

Тем не менее, как и все конструктивные составные автомобиля, данное устройство не является вечным и со временем может приходить в негодность. Так, зачастую это износ, основной причиной которого выступает достаточная близость к влажному или мокрому покрытию дороги. Кроме того, на его благоприятное состояние влияет и качество дорожного покрытия, так как постоянное движение автомобиля по ямам и кочкам может достаточно плачевно сказаться на его функционировании. Бесследно и не пройдет наличие химических веществ, которые, бывает, входят в состав посыпающей смеси на дорогу в зимние времена. Не очень позитивно на устройстве глушителя сказывается работа при высоких и низких температурах.

Таким образом, все вышеуказанные причины могут тем или иным образом принести вред глушителю. А в совокупности еще и с выхлопными газами, устройство глушителя может подвергнуться коррозии, вследствие чего, тотальному выходу агрегата из строя.

Поскольку автомобильный глушитель является одним из важнейших эксплуатационных элементов автомобиля, он выполняет ряд достаточно важных функций, посредством которых заслуживает особого внимания. Так, кроме того, что глушитель способствует значительному снижению уровня шума выходящих отработанных газов, данное устройство позволяет преобразовывать энергию этих отработанных газов, что сможет уменьшить их скорость, температуру и пульсацию.

Все газы такого рода, которые покидают цилиндры двигателя, находят в своем составе достаточно высокое давление. При своем непосредственном передвижение отработанные газы создают во выпускной системе определенные звуковые волны, которые распространяются значительно быстрее тех же газов. Само устройство глушителя преобразует всю энергию колебаний звуковых в энергию тепловую, посредством чего случается снижение шума в определенном значении. Кроме того, в выпускной системе, посредством применения глушителя, создается определенное противодавление, которое способствует снижению мощности мотора.

1. Схема глушителя простым языком.

Конечно же, на развитие технологий строения выхлопной системы влияет непосредственно технологический прогресс, которые улучшает каждую новую модель автомобиля. Вследствие этого глушители усложняются и сильнее влияют на все технические параметры транспортного средства. Тем не менее, в автомобильной природе до сих пор не было найдено принципиальной разницы в конструкционных составных устройства глушителя. Так, традиционное устройство глушителя автомобиля будет иметь четыре части: катализатор, приемную трубу, резонатор, и сам глушитель – заднюю часть.

Самую косвенную и посредственную роль играет приемная труба, которая отводит газы в катализатор из выпускного коллектора. Данное устройство в своем арсенале может иметь виброкомпенсатор, который называется «гофра», принимающий всю вибрацию двигателя на себя. Кроме того, данная гофра не дает этой вибрации возможности в том, чтобы перебраться на всю выхлопную систему.

Вслед за приемной трубой располагается катализатор. Данное устройство предназначено для того, чтобы в нем происходило дожигание всех остатков несгоревшего бензина. Кроме того в данном устройстве окись углерода будет переходить в наименее вредную фазу. Такой элемент выхлопной системы составляет бачок, в котором находится металлический или керамический элемент, который имеет вид сот. Через такие элементы все выхлопные газы, при их проходе, будут преобразовываться посредством определенных химических реакций.

Непосредственно за устройством катализатора располагается резонатор и сам глушитель. Данные элементы имеют разности в конструкционных составных и могут снижать шум посредством его гашения, за счет сглаживания всех периодов эксплуатации двигателя. Резонатор являет собою бачок, который имеет перфорированную трубу. Само же устройство глушителя является самым сложным элементом, так как и выполняет самую сложную работу по снижению уровня шума всех выходящих отработанных газов.

2. Как устроен глушитель и как он работает?

Разнообразие глушителей в современном мире просто огромно. Так, его конструкция может зависеть от множества различных факторов: от модели и марки машины, типа и объема двигателя, самого производителя, которые не всегда придерживаются определенной геометрии.

Рабочий принцип устройства глушителя является достаточно простым, так как устройство способствует замедлению потока газов, с целью сглаживания отдельных тактов работы мотора. Определенных стандартов, которые касаются внутреннего строения устройства – нет. Следовательно, производители самостоятельно выбирают формат своего устройства.

Немаловажно строение и проекция самой выхлопной системы транспортного средства, способности сглаживания потолка выхлопных газов и тому подобное. Конечно же, самая большая нагрузка будет приходится непосредственно на устройство глушителя, который должен иметь достаточно внушительный объем и соответственное строение. Если заглянуть в разрез глушителя, то устройство будет напоминать определенное количество трубок с перегородками и перфорацией. Тем не менее, в таком устройстве все силы производителя на тотальном использовании необходимого объема.

Нагретые газы будут достаточно быстро расширятся и заполнять пространство бачка глушителя, посредством отверстия в трубках. Сами перегородки будут отражать все газы в обратном направлении, с целью сглаживания неравномерности поступления отработанных газов.

3. Почему изнашивается глушитель автомобиля?

Главная причина из-за которой приходит в негодность устройство глушителя заключается в прогаре сварочных швов. Устройство глушителя автомобильного имеет некоторые недостатки, так как в местах крепления и соединения перегородок и трубок используется обычная сварка, которая подвергается влиянию влаги и температуры. Данные места являются самыми слабыми и опасными во всем устройстве. Так, если на шве возникает маленькая трещинка, из-за вибрации она постепенно разрастается, что приводит к тотальному краху всего устройства.

Существует еще одна причина, из-за которой устройство глушителя работает достаточно громко. Проблема заключается в выгорании минеральной ваты. Все дешевые выхлопные системы используют некачественную минеральную вату. Данная деталь имеет свойство выгорать, вследствие чего и возникает такой нежелательный шум. Так, глушитель является достаточно сложным устройством, которое неотъемлемое для всех автомобилей, которые используют определенное топливо, которое выделяет выхлопные газы. Именно данное устройство позволяет обеспечить устойчивую работу двигателя автомобиля и комфортабельное передвижение всего транспортного средства.
