Что называется рабочим объемом цилиндра: Что называют рабочим объемом цилиндра

Что называют рабочим объемом цилиндра

Любой двигатель характеризуется следующими конструктивно заданными параметрами, практически неизменными в процессе эксплуатации автомобиля.

Объем камеры сгорания — объем полости цилиндра и углубления в головке над поршнем, находящимся в верхней мертвой точке — крайнем положении на наибольшем удалении от коленвала.

Рабочий объем цилиндра — пространство, которое освобождает поршень при движении от верхней до нижней мертвой точки.
Последняя является крайним положением поршня на наименьшем удалении от коленвала.

Полный объем цилиндра — равен сумме рабочего объема и объема камеры сгорания.

Рабочий объем двигателя (литраж) складывается из рабочих объемов всех цилиндров.

Степень сжатия — отношение полного объема цилиндра к объему камеры сгорания. Этот параметр показывает, во сколько раз уменьшается полный объем при перемещении поршня из нижней мертвой точки в верхнюю.

Для бензиновых двигателей определяет октановое число применяемого топлива.

Показателями двигателя называют величины, характеризующие его работу. Помимо конструктивных параметров, они зависят от особенностей и настроек систем питания и зажигания, степени износа деталей и пр.

Давление в конце такта сжатия (компрессия) является показателем технического состояния (изношенности) цилиндро-поршневой группы и клапанов.

Крутящий момент на коленчатом валу двигателя определяет силу тяги на колесах: чем он больше, тем лучше динамика разгона автомобиля. Равен произведению силы на плечо (рис. 3) и измеряется в Н·м (Ньютон на метр), ранее в кгс.м (килограмм-сила на метр).

Крутящий момент увеличивается с ростом:
* рабочего объема . Поэтому двигатели, которым необходим значительный крутящий момент, обладают большим объемом;
* давления горящих газов в цилиндрах, которое ограничено детонацией (взрывное горение бензо-воздушной смеси, сопровождаемое характерным звонким звуком.

Ошибочно называется «стуком поршневых пальцев») или ростом нагрузок в дизелях.

Максимальный крутящий момент двигатель развивает при определенных оборотах (см. ниже), они вместе с его величиной указываются в технической документации.

Мощность двигателя — величина, показывающая, какую работу он совершает в единицу времени, измеряется в кВт (ранее в лошадиных силах). Одна лошадиная сила (л.с.) приблизительно равняется 0,74 кВт. Мощность равна произведению крутящего момента на угловую скорость коленвала (число оборотов в минуту, умноженное на определенный коэффициент).

Двигатели большей мощности производители получают увеличением:

* рабочего объема, что, в свою очередь, приводит к росту габаритов двигателя и ограничению допустимых максимальных оборотов из-за значительных сил инерции увеличившихся деталей;

* оборотов коленчатого вала, число которых ограничено инерционными силами и увеличением износа деталей. Высокооборотный двигатель одинаковой мощности (при прочих равных условиях — конструкции двигателя, технологии изготовления, применяемых материалах и т. д.) с низкооборотным обладает меньшим сроком службы, так как в среднем для одного и того же пробега его коленчатый вал будет совершать больше оборотов;

* давления в цилиндре путем повышения степени сжатия либо наддувом воздуха посредством турбо- или механических нагнетателей. Для применения наддува степень сжатия вынужденно уменьшают для предотвращения детонации (у бензиновых двигателей) и снижения жесткости работы (повышенные нагрузки в цилиндро-поршневой группе дизеля, сопровождаемые чрезмерным шумом) (у дизелей). Наддув позволяет, например, сохранить мощность при меньшем рабочем объеме.

Номинальная мощность — гарантируемая производителем мощность при полной подаче топлива на определенных оборотах. Именно она, а не максимальная мощность, указывается в технической документации на двигатель.

Удельный расход топлива — это количество топлива, расходуемого двигателем на 1 кВт развиваемой мощности за один час. Является показателем совершенства конструкции двигателя: чем расход ниже, тем более эффективно используется энергия сгорающего в цилиндрах топлива.

При одних и тех же конструктивных параметрах у разных двигателей такие показатели, как мощность, крутящий момент и удельный расход топлива, могут отличаться. Это связано с такими особенностями, как количество клапанов на цилиндр, фазы газораспределения и т. п. Поэтому для оценки работы двигателя на разных оборотах используют характеристики — зависимость его показателей от режимов работы. Характеристики определяются опытным путем на специальных стендах, так как теоретически они рассчитываются лишь приблизительно.

Как правило, в технической документации к автомобилю приводятся внешние скоростные характеристики двигателя (рис. 4), определяющие зависимость мощности, крутящего момента и удельного расхода топлива от числа оборотов коленвала при полной подаче топлива. Они дают представление о максимальных показателях двигателя.

Показатели двигателя (упрощенно) изменяются по следующим причинам. С увеличением числа оборотов коленвала растет крутящий момент благодаря тому, что в цилиндры поступает больше топлива. Примерно на средних оборотах он достигает своего максимума, а затем начинает снижаться. Это происходит из-за того, что с увеличением скорости вращения коленвала начинают играть существенную роль инерционные силы, силы трения, аэродинамическое сопротивление впускных трубопроводов, ухудшающее наполнение цилиндров свежим зарядом топливо-воздушной смеси, и т. п.

Быстрый рост крутящего момента двигателя указывает на хорошую динамику разгона автомобиля благодаря интенсивному увеличению силы тяги на колесах. Чем дольше величина момента находится в районе своего максимума и не снижается, тем лучше. Такой двигатель более приспособлен к изменению дорожных условий и реже придется переключать передачи.

Мощность растет вместе с крутящим моментом и даже, когда он начинает снижаться, продолжает увеличиваться благодаря повышению оборотов. После достижения максимума мощность начинает снижаться по той же причине, по которой уменьшается крутящий момент. Обороты несколько выше максимальной мощности ограничивают регулирующими устройствами, так как в этом режиме значительная часть топлива расходуется не на совершение полезной работы, а на преодоление сил инерции и трения в двигателе. Максимальная мощность определяет максимальную скорость автомобиля. В этом режиме автомобиль не разгоняется и двигатель работает только на преодоление сил сопротивления движению — сопротивления воздуха, сопротивления качению и т. п.

Величина удельного расхода топлива также меняется в зависимости от оборотов коленвала, что видно на характеристике (см. рис. 4). Удельный расход топлива должен находиться как можно дольше вблизи минимума; это указывает на хорошую экономичность двигателя. Минимальный удельный расход, как правило, достигается чуть ниже средних оборотов, на которых в основном и эксплуатируется автомобиль при движении в городе.
Пунктирной линией на графике показаны более оптимальные характеристики двигателя.

Основные определения, принятые для поршневых двигателей, указаны далее с использованием схемы одноцилиндрового двигателя.

Верхняя мертвая точка (в.м.т.) — положение поршня в цилиндре, при котором расстояние от него до оси коленчатого вала двигателя наибольшее.

Нижняя мертвая точка (н.м.т.) — положение поршня в цилиндре, при котором расстояние от него до оси коленчатого вала двигателя наименьшее.

Ход поршня S (м) — расстояние по оси цилиндра между мертвыми точками. При каждом ходе поршня коленчатый вал поворачивается на полоборота, т. е. на 180°. Ход поршня равен двум радиусам кривошипа коленчатого вала, т. е. S= 2r.

Рисунок. Схема одноцилиндрового четырёхтактного двигателя

Рабочий объем цилиндра Кл (м³) — объем цилиндра, освобождаемый поршнем при перемещении от в.м.т. до н.м.т.:

где d — диаметр цилиндра, м; S — ход поршня, м.

Объем камеры сжатия Vс, (м³) — объем пространства над поршнем, находящимся в в. м. т.

Полный объем цилиндра Vо (м ) — сумма объема камеры сжатия и рабочего объема цилиндра, т. е. пространство над поршнем, когда он находится в н. м.

т.

Литраж двигателя Vд, — это сумма рабочих объемов всех его цилиндров, выраженная в литрах.

Степень сжатия — отношение полного объема цилиндра к объему камеры сжатия. Степень сжатия — это отвлеченное число, показывающее, во сколько раз полный объем цилиндра больше объема камеры сжатия.

Рабочий цикл двигателя — комплекс последовательных периодически повторяющихся процессов (впуск, сжатие, сгорание, расширение и выпуск), в результате которых энергия топлива преобразуется в механическую работу.

Такт — часть рабочего цикла, происходящая за время движения поршня от одной мертвой точки до другой, т. е. условно принимаем, что такт происходит за один ход поршня.

Двигатели, в которых рабочий цикл совершается за четыре хода (такта) поршня или за два оборота коленчатого вала, называют четырехтактными. Двигатели, в которых рабочий цикл совершается за два хода поршня или за один оборот коленчатого вала, считают двухтактными.

Рис.1.5. Схема основных положений кривошипно-шатунного механизма.

Рис. 1.4. Кривошипно-шатунный механизм

1- картер; 2-цилиндр; 3-головка цилиндров, 4-крышка; 5-коленчатый вал; 6-шатун; 7-поршень; 8-поршневой палец; 9-кольца; 10-маховик (ротор генератора).

На рис. 1.5. приведена схема основных положений кривошипно-шатунного механизма. При вращении коленчатого вала его шатунная шейка вместе нижней частью шатуна описывает окружность. Верхняя часть шатуна вместе с поршнем при этом перемещается в цилиндре прямолинейно вверх и вниз (возвратно-поступательно). При одном полном обороте колена вала (кривошипа) поршень сделает один ход вниз и один ход вверх. Изменение направления движения поршня происходит в нижней и верхней мертвых точках.

а) поршень в нижней мертвой точке; б) поршень в верхней мертвой точке

Верхней мертвой точкой (в.м.т.) называют самое верхнее положение поршня и кривошипа.

Нижней мертвой точкой (н. м.т.) называют самое нижнее положение поршня и кривошипа. При положении поршня в мертвых точках давление газов на поршень не вызывает поворота коленчатого вала, так как шатун и кривошип вала располагаются в одну линию.

Ходом поршня называется расстояние между крайними положениями поршня от (в.м.т.) до (н.м.т.).

По величине, ход поршня равен двум радиусам кривошипа.

Тактом называется процесс, происходящий в цилиндре и соответствующий движению поршня от одной мертвой точки до другой.

При повороте кривошипа от (в.м.т.) на равные углы, поршень проходит каждый раз различные расстояния. Это значит, что при равномерном вращении коленчатого вала поршень в цилиндре двигается неравномерно, что вызывает появление сил инерции в работающем двигателе.

При перемещении поршня вниз от (в.м.т.) до (н.м.т.)объем внутренней полости цилиндра над поршнем изменяется. От минимального (камера сжатия) до максимального значения (полный объем цилиндра).

Ходом поршня называется путь, пройденный от одной «мертвой» точки до другой — S.

Объемом камеры сгорания называется объем, расположенный над поршнем, находящимся в ВМТ — Vс.

Рабочим объемом цилиндра называется объем, освобождаемый поршнем при перемещении от ВМТ к НМТ — Vp.

Полным объемом цилиндра является сумма объемов камеры сгорания и рабочего объема:Vп = Vp + Vс.

Рабочий объем двигателя, это сумма рабочих объемов всех цилиндров и измеряется он в литрах. Пока мы с вами рассматриваем только одноцилиндровый двигатель, а вообще современные двигатели имеют, как правило — 4, 6, 8 и более цилиндров. Соответственно, чем больше рабочий объем — тем более мощным будет двигатель. Измеряется мощность в киловаттах или в лошадиных силах (кВт или л.с.).

Степенью сжатия двигателя называется отношение полного объема цилиндра к объему камеры сжатия. Степень сжатия показывает, во сколько раз сжимается поступивший в цилиндр заряд при перемещении поршня из (н. м. т.). в (в. м. т.) Чем выше степень сжатия двигателя, тем большую экономичность по расходу топлива имеет двигатель.

Поршень — деталь цилиндрической формы, совершающая возвратно поступательное движение внутри цилиндра и служащая для превращения изменения давления газа, пара или жидкости в механическую работу, или наоборот — возвратно-поступательного движения в изменение давления. В поршневом механизме, в отличие от плунжерного, уплотнение располагается на цилиндрической поверхности поршня, обычно в виде одного или нескольких поршневых колец.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: На стипендию можно купить что-нибудь, но не больше. 9136 — | 7298 — или читать все.

91.146.8.87 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)
очень нужно

Что такое рабочий объем двигателя и на что он влияет

Содержание

Двигатель является важнейшей компонентой любого транспортного средства, а его литраж у большинства ассоциируется с мощностью силового агрегата. В целом такой подход можно считать соответствующим истине.

Но за цифрами 1.1, 2.0, 3.5 мы видим только параметр, определяющий класс автомобиля: микролитражка, малолитражка, гольф-класс или крупнолитражное авто. Что же такое объём мотора на физическом уровне, понимают далеко не все.

Понятие рабочего объёма цилиндра

Распространённое определение рабочего объёма двигателя звучит следующим образом: им обозначают суммарное значение объёмов цилиндров силового агрегата, а под объёмом поршня следует понимать произведение длины его хода на площадь верхней проекции. Ход поршня, в свою очередь – это расстояние между верхней и нижней мёртвыми точками. Таким образом, рабочим объёмом цилиндра называют объём камеры сгорания, в которой и происходят энергетические процессы – воспламенение горючей смеси и её сгорание.

В такте впуска происходит наполнение цилиндра топливовоздушной смесью, который завершается, когда поршень находится в нижней МТ. При движении поршня в обратном направлении происходит сжатие горючей смеси и её воспламенение.

Степень сжатия определяется при делении полного объёма цилиндра (когда поршень пребывает в НМТ) к объёму камеры сгорания (ВМТ). Чем больше степень сжатия, тем с большей силой смесь при возгорании и расширении давит на поршень, то есть от этого показателя напрямую зависит мощность мотора.

Таким образом, для увеличения мощности двигателей достаточно увеличивать степень сжатии. Но на деле всё упирается в некий предел сжатия, при превышении которого смесь самовозгорается без искры или сгорает настолько быстро, что двигатель начинает детонировать и работать неустойчиво.

Симптомы детонационных процессов – постукивания, доносящиеся из двигателя, наличие густого выхлопа чёрного цвета, а также падение мощности. Автопроизводители тратят много усилий, чтобы увеличить степень сжатия и при этом избавиться от детонации, но делать это им становится всё труднее.

Рост мощности зависит также от скорости вращения коленвала, но и этот показатель бесконечно увеличивать нельзя: горючая смесь не будет успевать попадать в цилиндр, возникают проблемы с выводом отработанных газов, да и износ деталей при увеличении скорости вращения также увеличивается.

Современные моторы – многоцилиндровые. Это означает, что рабочий объём двигателя является арифметической суммой полных объёмов всех цилиндров, и чем он больше, тем выше класс автомобиля и мощнее силовой агрегат.

Для чего требуется проверка рабочего объёма мотора

Рядовому автомобилисту этот показатель, строго говоря, не нужен, но есть категория водителей, стремящихся выжать из своего мотора всё до капельки. Вот им знать рабочий объём камеры сгорания нужно для увеличения степени сжатия, достигаемого таким хитрым способом, как расточка цилиндров.

Подобный приём считается едва ли не единственным доступным способом увеличения мощности мотора, причём экономически очень выгодным – ведь при том же объёме топливной смеси полезной работы выполняется намного больше. Но, как мы уже отмечали, здесь необходимо соблюдать меру: при увеличении степени сжатия сверх пороговой смесь будет самовоспламеняться, что приведёт к нестабильной работе, уменьшению мощности и даже разрушением силового агрегата.

Расчет объёма цилиндра

Итаке, рассмотрим методику, как узнать рабочий (не полный) объём двигателя. Общую формулу мы уже называли: это результат умножения объёма 1 цилиндра на их количество в данном ДВС. А объём цилиндра определяется как умножение R²*L*π.

Длину и диаметр поршня принято обозначать в миллиметрах, объём силового агрегата – в кубических сантиметрах, поэтому полученный результат делят на 1000.

Нужно понимать, что понятия полный/рабочий объёмы – не тождественные, поскольку поршень имеет проточки, выпуклости и другие геометрические детали, плюс необходимо учесть объём камеры сгорания. Если влияние геометрии цилиндра минимально, то объём КС учитывать необходимо обязательно: полный объём получается сложением объёма рабочего и камеры сгорания.

Таким образом, определить рабочий объём цилиндра (силового агрегата, разумеется, тоже) можно с помощью калькулятора, достаточно знать исходные данные. Но если этих цифр под рукой нет, можно воспользоваться онлайн калькуляторами, многие из которых могут определять и мощность силового агрегата, поскольку это взаимозависимые показатели.

Часто объём мотора называют литражом и указывают не в кубических сантиметрах, а литрах. Таким образом, 1300 см³ эквивалентно 1,3 л., то есть полученное значение нужно разделить на тысячу.

Расчет объёма мотора онлайн калькулятором

Найти сайт, предлагающий такой калькулятор, не проблема. Чтобы посчитать рабочий объём двигателя, вам останется ввести три цифры в соответствующие поля и нажать кнопку расчет (иногда результат рассчитывается и автоматически, как только вы ввели последнюю цифру). Исходные данные можно взять в паспортных данных транспортного средства.

Обычно значение в кубических сантиметрах крайне редко получается целым, поэтому при переводе в литры их закругляют с использованием общепринятых правил: 1598 см³ = 1,60 л. , 2.429 см³ = 2,40 л.

Бывают двигатели, у которых при равном рабочем литраже и числе цилиндров их диаметр неодинаков – в этом случае будут неодинаковыми ходы поршней, будет различаться и мощность каждого из них. Мотор, у которого ход поршня небольшой, являются более прожорливыми и характеризуются меньшим КПД, но большей мощностью, достигаемой на высоких оборотах. У длинноходных всё наоборот – они экономичнее и обладают лучшей тягой на всех диапазонах оборотов коленвала.

Хотя мощность и зависит от литража двигателя, но зависимость эта не линейна и включает другие показатели, из чего следует, что определить объём мотора по лошадиным силам не получится, точный расчёт производится только на основании данных о поршневой группе.

Увеличение литража двигателя

Существует категория автовладельцев, для которых задача увеличения мощности мотора становится самоцелью. Такое мероприятие, имеющее несколько названий (чип-тюнинг, тюнинг мотора, форсировка двигателя), можно выполнить и самостоятельно.

Силовой агрегат состоит из цилиндров (обычно их число кратно 4), которые расположены в общем корпусе (БЦ). Внутри цилиндра вверх-вниз бегает поршень, а всё вместе является камерой сгорания, теххарактеристики которой формируют литраж силового агрегата.

Каким образом можно нарастить мощность мотора, если все его параметры тщательно рассчитываются автопроизводителем? Существует несколько способов добиться желаемой цели, выбор которых зависит от ваших амбиций и финансовых возможностей.

Наиболее простой и дешёвый вариант – расточка цилиндров, позволяющая увеличить литраж КС. Но придётся устанавливать и новые поршни с изменённым в сторону увеличения радиусом.

Более затратный вариант – установка коленвала с увеличенным радиусом кривошипа. При этом увеличивается диаметр шатунов, так что замене подлежит вся поршневая группа. Увеличение мощности достигается за счёт роста хода поршней, что позволяет увеличить литраж мотора.

Отметим, что форсировка мотора в домашних условиях требует использования специализированного оборудования независимо от выбранного метода, а также наличия соответствующего опыта. Малейшая ошибка чревата крайне серьёзными последствиями, поэтому подобные работы принято доверять профессионалам – специалистам тюнинговых ателье.

Как узнать рабочий объем двигателя в кубических сантиметрах

Содержание

1. Расчет рабочего объёма двигателя
2. Как узнать объем двигателя.
3. Расчет объема ДВС калькулятором
4. Зачем нужно проверять объем двигателя
5. Калькулятор расчета объёма двигателя
6. Способ определения рабочего объема двигателя
7. Зачем нужно проверять характеристику ДВС
8. Как выяснить основной параметр агрегата с помощью вин кода
9. Объем ДВС — на что он влияет?
10. Понятие рабочего объема цилиндра
11. Объем цилиндра: какую формулу использовать
12. Что такое рабочий объем двигателя
13. Общие положения
14. Особенности расчета
15. На какие характеристики влияет литраж?
16. Каким должен быть литраж?
17. Как узнать объем двигателя: определяем рабочий объем двс
18. Что такое объем мотора
19. Как делятся автомобили по классам с учетом объема двигателя
20. Единицы измерения: в литрах или в куб дюймах
21. Объем двигателя и расход топлива
22. Увеличение объема картера и мощность
23. Максимальный рабочий объем: что даст несколько куб см?
24. Объем цилиндров и расход масла
25. Почему современные обозначения моделей не привязаны к объему мотора
26. Увеличение рабочего объема двигателя
27. Онлайн-калкулятор
28. Видео

Расчет рабочего объёма двигателя

Рабочий объем цилиндра представляет собой объем находящийся между крайними позициями движения поршня.

Определить объем двигателя можно обычным калькулятором, зная параметры цилиндра и поршня. Но посчитать рабочий объем в см³ нашим калькулятором, в режиме онлайн, будет намного проще и быстрее, тем более, если вам расчеты нужны, дабы узнать мощность двигателя, поскольку эти показатели напрямую зависят друг от друга.

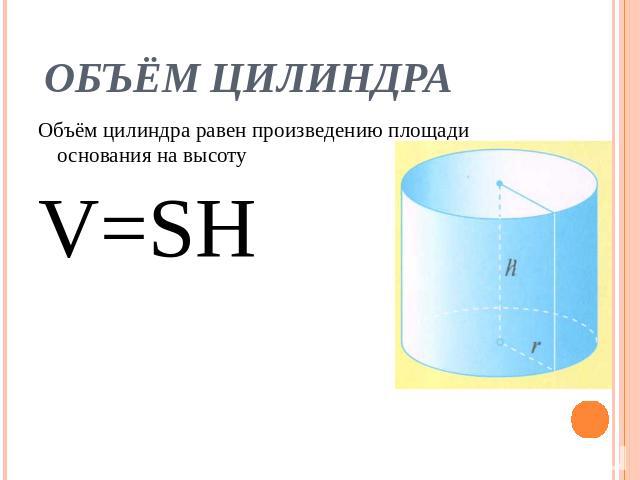

Формула расчета цилиндра известна еще со школьной программы – объем равен произведению площади основания на высоту. И для того чтобы вычислить объем двигателя автомобиля либо мотоцикла также нужно воспользоваться этими множителями. Рабочий объём любого цилиндра двигателя рассчитывается так:
V=πr²h где,
h — длина хода поршня мм в цилиндре от ВМТ до НМТ (Верхняя и Нижняя мёртвая точки)
r — радиус поршня мм
п — 3,14 не изменное число.

Как узнать объем двигателя.

Для расчета рабочего объема двигателя вам будет нужно посчитать объем одного цилиндра и затем умножить на их количество у ДВС. И того получается:
Vдвиг = число Пи умножено на квадрат радиуса (диаметр поршня) умноженное на высоту хода и умноженное на кол-во цилиндров.
Поскольку, как правило, параметры поршня везде указываются в миллиметрах, а объем двигателя измеряется в см. куб., то для перевода единиц измерения, результат придется разделить еще на 1000.
Заметьте, что полный объем и рабочий, отличаются, так как поршень имеет выпуклости и выточки под клапана и в него также входить объем камеры сгорания. Поэтому не стоит путать эти два понятия. И чтобы рассчитать реальный (полный) объем цилиндра, нужно суммировать объем камеры и рабочий объем.

Объем двигателя внутреннего сгорания очень часто также могут называть литражом, поскольку измеряется как в кубических сантиметрах (более точное значение), так и литрах (округленное), 1000 см³ равняется 1 л

Расчет объема ДВС калькулятором

Чтобы посчитать объем интересующего вас двигателя нужно внести 3 цифры в соответствующие поля, — результат появится автоматически. Все три значения можно посмотреть в паспортных данных автомобиля или тех. характеристиках конкретной детали либо же определить, какой объем поршневой поможет штангенциркуль.
Таким образом, если к примеру у вас получилось что объем равен 1598 см³, то в литрах он будет обозначен как 1,6 л, а если вышло число 2429 см³, то 2,4 литра.
Также замете, что при одинаковом количестве цилиндров и рабочем объеме двигатели могут иметь разный диаметр цилиндров, ход поршней и мощность таких моторов так же будет разной. Движок с короткоходными поршнями очень прожорлив и имеет малый КПД, но достигает большой мощности на высоких оборотах. А длинноходные стоят там, где нужна тяга и экономичность.
Следовательно, на вопрос «как узнать объем двигателя по лошадиным силам» можно дать твердый ответ – никак. Ведь лошадиные силы хоть и имеют связь с объемом двигателя, но вычислить его по ним не получится, поскольку формула их взаимоотношения еще включает много разных показателей. Так что определить кубические сантиметры двигателя можно исключительно по параметрам поршневой.

Зачем нужно проверять объем двигателя

Чаще всего узнают объем двигателя когда хотят увеличить степень сжатия, то есть если хотят расточить цилиндры с целью тюнинга. Поскольку чем больше степень сжатия, тем больше будет давление на поршень при сгорании смеси, а следовательно, двигатель будет более мощным. Технология изменения объема в большую сторону, дабы нарастить степень сжатия, очень выгодна — ведь порция топливной смеси такая же, а полезной работы больше. Но всему есть свой предел и чрезмерное её увеличение грозит самовоспламенением, вследствие чего происходит детонация, которая не только уменьшает мощность, но и грозит разрушением мотора.

Адрес:

ул. Бабушкина, 2А, Орехово-Зуево, Московская обл., 142601

Источник

Калькулятор расчета объёма двигателя

Объем двигателя автомобиля – величина постоянная, не изменяющаяся с годами эксплуатации. От этого значения силового агрегата главным образом зависит количество выдаваемых им лошадиных сил.

Мощность имеет ключевое значение при оформлении ежегодного страхования авто, вдобавок влияя на динамику скорости транспортного средства. Чтобы узнать искомое значение, опираются на крутящий момент, расход воздуха, скорость разгона до ста километров в час и др.

Калькулятор расчета мощности двигателя автомобиля — эффективное средство для тех, кто стремится узнать, сколько сил у мотора.

Способ определения рабочего объема двигателя

Для решения этой задачи потребуется выяснить объем одного цилиндра, умножить полученное число на количество цилиндров у ДВС. Для примерного понимания ниже указана формула расчета:

V двиг = число Пи * квадрат радиуса * высота хода * количество цилиндров.

Объем измеряется в кубических сантиметрах, тогда как характеристики — в миллиметрах. Если необходимо сделать преобразование между единицами измерения, просто поделите итоговое число на 1000.

Обращаем внимание! Полная и рабочая величины двигателя разнятся между собой в значениях, что обусловлено выточками поршней, выпуклостями.

Как узнать объем цилиндра? Для этого нужно сложить значения рабочей величины и величины камеры. Выяснить реальный показатель силового агрегата, можно при помощи калькулятора. Для этого следует знать параметры в см³, поршня и цилиндра.

Зачем нужно проверять характеристику ДВС

Желание узнать это значение, мотивируется чаще всего, стремлением увеличить степень сжатия. Данная процедура, нередко интересует любителей тюнинга автомобилей. Растачивание цилиндров, позволяет увеличить степень сжатия и давления на поршень.

Силовой агрегат выдает большее количество лошадиных сил, при аналогичном количестве потребляемой топливной смеси. Однако в стремлении добиться максимального КПД, мотор нередко не выдерживает нагрузки, выходит из строя, после оглушающего взрыва.

Как выяснить основной параметр агрегата с помощью вин кода

VIN – идентификационный номер, присваиваемый каждому ТС. Это набор уникальных букв и цифр, помогающих узнать характеристики мотора. Понадобится только посмотреть в техпаспорт ТС перед тем, как узнать искомое значение. К примеру, для стандартной четырехцилиндровой установки:

Для того чтобы указать объем двигателя в документации, чаще используют кубические сантиметры. Также показатель указывается в литрах.

Объем ДВС — на что он влияет?

Объем ДВС служит определяющим мощности силовой установки, ее рабочих параметров. Чем выше значение величины, тем больше мощи выдает мотор.

Показатель рабочего параметра, равен сумме рабочих объемов цилиндров.

Понятие рабочего объема цилиндра

Этот показатель – величина между крайними позициями поршня, находящегося в движении. Объем наполняется топливной смесью в процессе впускания горючего и движения поршня. Находясь в верхнем положении, поршень формирует свободную величину, являющуюся, по сути, камерой сгорания.

Для расчета объема цилиндра, потребуется сложить рабочий параметр и величину камер сжатия. Уровень компрессии, служит определяющим параметром для степени сжатия смеси в цилиндре. От этого показателя, зависит мощность силовой установки.

Объем цилиндра: какую формулу использовать

Для решения этой задачи может пригодиться удобный инструмент — онлайн калькулятор. Если интересует вопрос, как узнать в собственном легковом авто рабочий объем цилиндра, понадобятся некоторые его характеристики, а именно высота и радиус, деленный на диаметр.

Произвести самостоятельный расчет объема цилиндра, можно по формуле:

Если известен диаметр, то рассчитать объем цилиндра поможет формула:

Вместо радиуса указывается значение диаметра. Владея необходимыми характеристиками, вычислительные операции не покажутся сложным процессом.

Калькулятор расчета мощности двигателя автомобиля

Онлайн конвертер объема, единицы и системы измерения, конвертация величин объема

Калькулятор расчета котлована, стоимость земляных работ, расчет объема котлована разной формы

Калькулятор расчета производительности форсунок

Калькулятор расчета индекса нагрузки шин

Калькулятор эмпирического расчета периодичности замены масла по фактическому расходу топлива

Источник

Что такое рабочий объем двигателя

Рабочий объем двигателя — это один из главных технических параметров автомобиля, от которого зависит мощность, динамика и объем потребления топлива.

В среде автовладельцев сложился стереотип, что автомобили с большим объемом двигателя являются лучшим выбором. Но такое утверждение не всегда соответствует действительности.

Крупнолитражные машины отличаются большим потреблением топлива и имеют высокую себестоимость, что в итоге делает автомобиль менее доступным для рядового покупателя. Кроме того, такие авто более дорогие в обслуживании.

Общие положения

Чтобы понять, как рассматриваемый параметр может влиять на характеристики транспортного средства, важно знать устройство ДВС.

Если говорить вкратце, двигатель состоит из следующих элементов:

В задачу двигателя входит преобразование одного вида энергии в другой, а именно тепловую энергию (сжигание топливной смеси) в механическую (вращение коленвала). После подготовки горючее под давлением направляется в камеру сгорания и зажигается.

В результате создается давление, достаточное для выталкивания поршня, вращающего коленвал машины.

Особенности расчета

От объема двигателя зависит, сколько горючего можно подать в полость цилиндра. Следовательно, чем больший объем топливной смеси поступает в камеру сгорания, тем на более существенный объем энергии можно рассчитывать.

Формула расчета объема цилиндров имеет следующий вид:

Здесь π равно 3,14 (фиксированная величина), r — радиус цилиндра машины, а h — его высота. Можно проводить расчеты через диаметр, разнице нет.

Кроме того, формула для расчета объема может выражаться, как площадь поперечного сечения, умноженная на высоту в точке, когда поршень расположен в нижней мертвой позиции.

С учетом вышесказанного можно сделать следующий вывод, расчетный объем мотора — это:

Единица измерения — литры или кубические сантиметры. При этом 1000 см 3 равно одному литру.

Если объем мотора показывается в литрах, производитель округляет число до целого. Так, если параметр имеет размер 1598 куб. см, в литрах это 1,6.

На какие характеристики влияет литраж?

Как уже отмечалось, чем выше объем цилиндра, тем больше топливной смеси может в него поступить. Получается, что при сгорании горючего в цилиндре более «емкого» двигателя энергии получается больше.

Результатом является увеличение мощности силового узла и улучшение общих динамических качеств авто.

Но имеется и недостаток. Двигатели с большим рабочим объемом отличаются прожорливостью. Это легко доказать в цифрах.

Среднестатистический мотор на 1,5 литра потребляет в условиях города 9-10 л на «сотню» пути.

Для двигателей объемом 2,0 л и более этот параметр выше — 12-13 л. При движении вне населенных пунктов и по хорошей дороге разница меньше — 6-7 л и 8-9 л соответственно.

Причина повышенного потребления заключается в большем объеме горючего, которое впрыскивается в камеру сгорания в процессе работы.

Благодаря этому, машина разгоняется до нужной скорости быстрее, что уменьшает время работы мотора на неэкономичном режиме.

Привычная зависимость, что с ростом объема увеличивается мощность, характерна для легковых транспортных средств. В случае с грузовым транспортом ситуация выглядит по-другому.

Так, большой литраж не означает, что двигатель имеет запредельное число лошадиных сил. Для таких автомобилей на первом месте стоит момент вращения на всех диапазонах оборота коленчатого вала.

Например, автомобиль КАМАЗ-54115 с мотором на 1085 куб. см имеет один цилиндр с таким же литражом, как у всего двигателя малолитражного авто.

Несмотря на столь высокие показатели, мощность находится на уровне 240 лошадиных сил.

Для сравнения БМВ модели X5 имеет 3-литровый мотор, который выдает 218 «лошадей».

Но хотелось бы отметить, что на современные грузовые авто (тот же КАМАЗ) ставятся силовые агрегаты на 11.76 л мощностью до 400 «лошадок», что больше соответствует реалиям.

Каким должен быть литраж?

Производители знают об изменчивости приоритетов автовладельцев, поэтому выпускают автомобили с различными типами двигателей.

Исходя из этого, все транспортные средства делятся на следующие классы:

Рассмотренное выше разделение носит условный характер и касается в большей части бензиновых моторов.

Если на авто установлен дизельный силовой агрегат, ситуация будет иной.

Существует еще один тип градации машин — по классам:

При выборе машины стоит обращать внимание на условия эксплуатации транспортного средства. Если авто необходимо для перемещения движения по городу, лучшим вариантом будет малолитражка. Главное — наличие хорошей тяги на «холостых». При недостатке этого параметра двигатель будет тратить больший объем горючего, поэтому об обещанных 7-8 л можно не мечтать.

Стоит учесть, что при включении климат-системы потребление горючего возрастает и падает динамика авто. Если машина имеет мотор небольшой мощности, придется постоянно переводить ручку КПП на более низкую скорость.

Если авто будет использоваться для продолжительных путешествий, лучше отдать предпочтение ТС с большим рабочим объемом.

Причин здесь несколько:

Зная рассмотренные нюансы, проще определиться с подходящим объемом двигателя. Важно ориентироваться не только на цифры, но и на реальные показатели — мощность, расход топлива и динамику.

Источник

Как узнать объем двигателя: определяем рабочий объем двс

От рабочего объёма атмосферного или турбированного двигателя сильно зависит мощностная характеристика, максимальная скорость движения ТС и т.д. Более того, деление автомобилей по классам, формирование налогообложения и определение размера уплаты различных сборов также происходит с учетом типа двигателей и объемов, которые устанавливаются производителем на разные модели/виды транспортных и других средств.

Рекомендуем также прочитать статью о том, какой моторесурс имеет современный дизельный двигатель по сравнению с бензиновым. Из этой статьи вы узнаете о главных факторах и особенностях, которые влияют на срок службы до первого капитального ремонта агрегатов на бензине и дизтопливе.

Следует отметить, что многие потребители не всегда хорошо ознакомлены с тем, что же такое объем двигателя на самом деле. Далее мы намерены поговорить о том, из чего насчитывается рабочий объем ДВС, как узнать объем двигателя и т.д.

Что такое объем мотора

Тепловой двигатель внутреннего сгорания представляет собой внушительный комплекс из различных механизмов, систем и дополнительного навесного оборудования, образуя сложное инженерное решение. Общий принцип работы ДВС предполагает подачу топлива и воздуха в специальную закрытую камеру, где происходит возгорание полученной топливно-воздушной смеси.

В результате сгорания топлива высвобождается энергия, которая толкает поршень, размещенный в цилиндре двигателя. Поршень движется, КШМ преобразует возвратно-поступательное движение поршня во вращательное, что позволяет крутить коленчатый вал. Далее крутящий момент двигателя передается на трансмиссию и затем на ведущие колеса автомобиля.

Указанный процесс постоянно повторяется после запуска двигателя, то есть мотор все время работает при условии того, что осуществляется подача компонентов и происходит эффективное сгорание топливной смеси в рабочей камере. Указанная камера называется камерой сгорания. Объем камеры сгорания (он же рабочий объем) — произведение площади сечения цилиндра на длину рабочего хода поршня от НМТ в ВМТ (верхняя и нижняя мертвая точка хода поршня). Физический объем камеры сгорания является рабочим объемом двигателя на бензиновых и дизельных автомобилях, мотоциклах и других видах наземного, воздушного или водного транспорта, сельхозтехники, а также других механизмов и приспособлений с использованием ДВС.

Обратите внимание, если двигатель имеет несколько цилиндров, тогда объем камеры сгорания в каждом из них обязательно суммируется с остальными. Другими словами, рабочий объем многоцилиндрового двигателя является суммой объема камер сгорания всех цилиндров такого мотора. Суммарный объем всех цилиндров двигателя обычно выражается в литрах. Рабочий объем камеры сгорания указывается в сантиметрах кубических.

Давайте рассмотрим данное утверждение на примере широко распространенного четырехцилиндрового 2.0-литрового ДВС. Мы не будем приводить точных цифр, а просто представим, что каждая из камер сгорания имеет в рабочем объеме 498 кубических сантиметров. Так как мотор имеет 4 цилиндра, нам необходимо сложить объемы всех цилиндров. В результате получаем 1992 см³. Если говорить о ДВС, то для определения объема общепринятым стандартом стало округление до целых чисел, причем происходит это в большую сторону. Таким образом, мотор с общей суммой объемов всех камер сгорания, которая фактически равна 1992 см³, является двигателем с рабочим объемом 2 литра, то есть двухлитровым.

Как делятся автомобили по классам с учетом объема двигателя

В модельном ряду каждого производителя присутствуют продукты, которые отличаются по классам, массе, габаритным размерам и другим характеристикам. Что касается легковых авто, во время тотального доминирования атмосферных бензиновых двигателей существовало условное деление на:

Давайте взглянем, на что влияет объем двигателя. Установка того или иного мотора на конкретную модель напрямую зависит от того, какие характеристики должна демонстрировать машина (разгонная динамика, крутящий момент, максимальная скорость и т.д.). От объема двигателя показатель мощности имеет зависимость по причине того, что чем больше топлива сгорит в камере сгорания за цикл, тем больше энергии высвобождается и передается на поршень. Другими словами, чем больше камеры сгорания, тем больше топливно-воздушной смеси туда можно подать и вместить. Динамика разгона и «максималка» также зависят от мощности двигателя. Чем мощнее мотор, тем большую скорость сможет развить автомобиль. Также следует учитывать, что увеличение объема камер автоматически означает больший расход топлива.

Нужно добавить, что от объема двигателя сильно зависит и цена автомобиля. Например, для производства мощного двигателя V12 с объемом 5.5 л. требуются намного большие затраты сравнительно с изготовлением трехцилиндрового мотора с объемом 0.8 л. Параллельно с этим следует учитывать, что установка под капот мощного силового агрегата повлечет необходимость серьезной доработки трансмиссии, системы охлаждения, впуска, выпуска, тормозной системы и т.д.

Исходя из вышесказанного, небольшие бюджетные городские малолитражки зачастую оснащены ДВС с самым маленьким объемом, так как подобные двигатели просты в изготовлении, обеспечивают приемлемую динамику и отличаются небольшим расходом топлива. При этом цена на такие серийные авто остается приемлемой.

Единицы измерения: в литрах или в куб дюймах

Существуют различные меры объема. Для двигателей, обычно, применяются литры и см3 (в одном литре 1000 см3). Довольно часто в технических характеристиках машин можно встретить указание в кубических дюймах. Эта единица измерения используется британскими и американскими автопроизводителями. В одном литре около 61 in3.

Объем двигателя и расход топлива

Мотор может иметь различное количество цилиндров. Чаще всего их четыре, шесть или восемь. На более крупных автомобилях число может быть увеличено до десяти-двенадцати. Гораздо реже встречаются машины с тремя или пятью цилиндрами.

Чем больше цилиндров в моторе, тем больше его рабочий объем. Соответственно, чтобы приводить в движение поршни, требуется большее количество воздушно-топливной смеси. То есть расход топлива увеличится.

Увеличение объема картера и мощность

Конечно, на мощность существенно влияет объем двигателя. Но, на самом деле, литраж двигателя это не основной показатель, определяющий его мощность. Дело в том, что на современных автомобилях реализованы многие технологии, увеличивающие мощность. Так, инжекторный мотор будет несколько мощнее карбюраторного с такими же размерами. А все из-за того, что электроника позволяет рациональнее осуществлять впрыск.

Рекомендуем: Какие амортизаторы лучше — газовые или масляные

Турбина также позволяет увеличить мощность, не меняя рабочий объем цилиндра. Наличие этого элемента увеличивает мощность до 100 л.с. с каждого литра. Причем расход топлива остается прежним. Необходимо отметить, что установка этой детали существенно уменьшает ресурс мотора.

Кроме того, турбина не подходит для установки на внедорожниках и тяжелых авто. Причина в том, что она позволяет раскручивать мотор до больших оборотов. Соответственно, и вся прибавка мощности осуществляется на верхах. А тяжелые автомобили, напротив, требуют основное количество «лошадей» при 2000—3000 оборотах. Поэтому здесь используются только моторы большого размера (установка турбины допустима, но она не сможет показать весь свой потенциал).

Средний объем двигателя автомобиля сегодня не превышает 1,6 литра. Но благодаря использованию современных технологий, мощность агрегатов увеличивается, а расход топлива остается прежним.

Максимальный рабочий объем: что даст несколько куб см?

Многие автомобилисты, проводя модернизацию двигателя, увеличивают его объем. Сделать это действительно можно, но только в разумных пределах.

При производстве моторов, автопроизводители закладывают в него запас прочности. Это касается и картера. То есть объем двигателя в см3 можно несколько увеличить, не повлияв на ресурс. Такая процедура прибавит несколько лошадиных сил.

Для увеличения объема растачивают цилиндры, заменяют поршни и шатуны (на подходящие по диаметру). Чтобы не навредить мотору, достаточно будет сточить 1-2 мм. Если убрать больше, велика вероятность выхода агрегата из строя. Даже когда автовладельцу необходимо существенно увеличить мощность, не стоит пытаться сильно растачивать цилиндры. Лучше использовать другие методы, или вовсе выбрать двигатель автомобиля с подходящими характеристиками.

Объем цилиндров и расход масла

Моторное масло, вырабатываясь, создает пленку на стенках цилиндров. Она уменьшает трение и защищает детали от износа. Норма расхода масла для разных двигателей различна. На это влияют разнообразные факторы. Если расход смазочного материала слишком высок, имеет смысл проверить состояние поршневых колец и убедиться в том, что залитое масло имеет достаточную вязкость. Однако возможны и другие причины возникновения данной проблемы.

Существует такая процедура, как хонингование. Это заключающий этап обработки цилиндров. В данном случае, с помощью абразивного материала наносится мелкая сетка (глубиной до 0,01мм). Благодаря обработке, масло на стенках держится гораздо лучше и не стекает. Соответственно, увеличивается ресурс агрегата.

Между тем, при расточке картера, хонингованием нередко пренебрегают из-за отсутствия необходимого оборудования и навыков. Хотя данная процедура обязательна. Она всегда проводится автопроизводителями и крупными мастерскими. Если пропустить последний этап обработки, возможно увеличение расхода масла и сокращение ресурса мотора.

В современных автомобилях используются новые технологии, а значит объём двигателя – далеко не самый важный показатель, влияющий на мощность. Однако на расход топлива он влияет существенно. Кроме того, большой объем цилиндров позволяет выдавать мотору больше мощности на малых оборотах, что очень важно для внедорожников, тяжелых седанов и универсалов.

Почему современные обозначения моделей не привязаны к объему мотора

После активного внедрения на рынок турбомоторов в виде турбодизельных и турбобензиновых двигателей ситуация несколько изменилась, причем как в начальном и среднем классе, так и в премиальном сегменте. Начнем стого, что ориентиоваться по «шильдикам» на авто стало сложнее. Изначально у мнгоих автопроизводителей сложилось так, что буквенно-цифровой индекс четко соотвествовал модели и объему двигателя. Например, BMW 535 (5-я серия с объемом 3.5).

Сегодня мощная модель с атмосферным двигателем объемом 5.0 литров после установки турбины получает объем 4. 4 литра, при этом все равно обозначается как и предыдущая. Данную ситуацию хорошо иллюстрирует факт, когда цифровое обозначение популярной модели Mercedes-Benz потеряло привязку к объему двигателя. Речь идет о 63-м AMG. Под капотом модели уже давно ставится не атмосферный агрегат с объемом 6,2 литра, а двигатель битурбо с рабочим объемом 5.5 литра. При этом машина все равно называется Мерседес 63 AMG.

Добавим, что сегодня можно встретить высокофорсированный двигатель с рабочим объемом всего 1л. (например, моторы линейки Ecoboost на моделях Ford), который может устанавливаться на среднеразмерный седан или хэтчбек класса «С»/«D». Дело в том, что установка турбонаддува позволила обеспечить такие характеристики, когда КПД, мощность и крутящий момент двигателя стало возможным существенно увеличить без необходимости увеличения физического объема камеры сгорания.

Другими словами, атмосферный 1.6 имеет мощность 115 л.с, в то время как 1.0-литровый Ecoboost выдает целых 125 л.с. Параллельно с этим крутящий момент турбомоторов выше и доступен с самых «низов», тогда как атмосферные двигатели нужно крутить до средних оборотов для получения приемлемой динамики.

Рекомендуем также прочитать статью о том, что такое форсированный двигатель. Из этой статьи вы узнаете о том, какими способами можно повысить мощность атмосферного или турбированного ДВС.

Увеличение рабочего объема двигателя

Физическое увеличение объема камеры сгорания является одним из способов форсирования мотора в целях повышения мощности. Начнем с того, что сильно увеличить объем не получается, так как блок цилиндров двигателя обычно рассчитан на расточку самих цилиндров строго до определенных пределов. Такие пределы предполагают 3 капитальных ремонта, во время которых изношенные цилиндры растачиваются для возвращения им правильной формы перед установкой ремонтных поршней, поршневых колец и других элементов увеличенного размера.

Поршни и другие детали двигателя, которые доступны в продаже, также встречаются исключительно в трех ремонтных размерах. По этой причине во время глубокого тюнинга двигателя автомобиля лучше сразу менять мотор, то есть устанавливать другой двигатель с изначально большим рабочим объемом, который потом можно дополнительно расточить во второй или последний ремонтный размер.

Онлайн-калкулятор

Определение объема цилиндра онлайн калькулятором – метод, пользующийся популярностью у автомобилистов. Для расчета можно воспользоваться и обычным математическим калькулятором, который позволяет определить объем цилиндра по имеющимся параметрам.

Рассчитать объем цилиндра можно через:

Но есть и более сложные калькуляторы, обладающие расширенным набором функций. Они позволяют рассчитывать не только объем мотора, но и степень сжатия. Для вычислений необходимы значения следующих параметров:

Перед тем, как посчитать объем цилиндра или всего двигателя либо вычислить уровень сжатия, следует уточнить и записать все вышеперечисленные параметры. У новичков с этим могут возникнуть сложности, поэтому придется проявить настойчивость.

Источник

Видео

Какой у вас ОБЪЕМ ДВИГАТЕЛЯ? Многие заблуждаются и не знаю какой у них объем. Как посчитать объем?

Как узнать сколько кубов двигатель на мопеде альфа дельта

Что такое объем двигателя? Лекция о том, от чего зависит и как измеряется объем двигателя мопеда

Как узнать Модель Двигателя? (Тип двигателя) 0678429595 0503749595

Урок 4 — объем, мощность, крутящий момент, расход топлива двигателя, малолитражки, крупнолитражки.

Какой объем двигателя всетаки делать на ниве

Как определить объём двигателя мопеда Альфа Дельта

СКОЛЬКО НА МИНСКЕ КУБОВ??? КАК РАССЧИТАТЬ ОБЪЕМ ДВИГАТЕЛЯ??

Что зашифровано в номере двигателя вашего мопеда Альфа или Alpha RX?

11 класс. Геометрия. Объем цилиндра. 14.04.2020

Что такое смещение поршня? (с картинками)

`;

Майк Хауэллс

Дата последнего изменения: 21 сентября 2022 г.

Рабочий объем двигателя, также называемый менее распространенным, но более точным с технической точки зрения термином объем поршня , является мерой объема, перемещаемого поршнями двигателя внутреннего сгорания, когда они совершают один полный оборот. Рабочий объем поршня, который выражается в объемных единицах, таких как литры, кубические сантиметры или кубические дюймы, прямо пропорционален общей мощности, вырабатываемой двигателем. Он рассчитывается по уравнению, учитывающему различные характеристики двигателя, в том числе количество цилиндров, диаметр цилиндра и ход поршня.

Отверстие — это внутренний диаметр полых цилиндров, в которых размещаются поршни. Ход – это расстояние, которое поршень проходит за один оборот. Имея это в виду, математическая формула рабочего объема такова: число цилиндров, умноженное на квадрат диаметра цилиндра, умноженное на ход поршня, умноженное на Пи, деленное на четыре.

Вообще говоря, чем больше диаметр цилиндра и ход двигателя, тем больше его рабочий объем и мощность. Однако с развитием технологий эта корреляция стала менее абсолютной, поскольку более распространенными стали двигатели с переменным рабочим объемом, которые могут включать и выключать целые цилиндры для обеспечения большей производительности или экономичности. За исключением переменного рабочего объема, рабочий объем поршня обычно можно использовать для оценки мощности и экономичности двигателя, и он особенно полезен в сравнительных ситуациях.

Единицы, в которых измеряется рабочий объем поршня, претерпели историческую смену с кубических дюймов на маслкар эпохи 1960-х и 70-х годов, в метрические единицы — литры и кубические сантиметры — сегодняшнего дня. Производители автомобилей традиционно включали рабочий объем поршня в номенклатуру моделей, в частности, продавая модели с высокими характеристиками, подчеркивая размер своих двигателей. Известные примеры этой техники включают двигатель Ford объемом 427 кубических дюймов, который представлял собой восьмицилиндровый двигатель с конфигурацией V8, который использовался в большей части продуктовой линейки Ford на протяжении 1960-х годов, и 5,0-литровый V8, который был точкой продажи Ford Mustang в конце 19.80-х и начала 1990-х годов.

Помимо своей самостоятельной полезности в качестве меры емкости, рабочий объем поршня также тесно связан с другим распространенным автомобильным измерением, называемым 9. 0011 степень сжатия . Степень сжатия — это сравнение наибольшей емкости камеры сгорания с ее наименьшей емкостью — от верхней части хода поршня до нижней. Диаметр цилиндра и ход поршня снова являются неотъемлемыми компонентами формулы степени сжатия. Более высокое отношение означает, что двигатель способен генерировать больше механической энергии из заданного количества воздушно-топливной смеси. В отличие от рабочего объема поршня, который можно оценить субъективно на основе потенциального использования двигателя, высокая степень сжатия почти всегда считается желательной характеристикой.

9Цилиндры смещения 0000 и контуры регенерации

0 комментариев

Если требуется цилиндр с большим ходом, необходимо учитывать дополнительные конструктивные особенности. Цилиндры с длинным ходом подвержены сжимающим напряжениям, как и любые другие цилиндры, но коробление является еще одним фактором. Потеря устойчивости может произойти, когда длинные тонкие цилиндры подвергаются воздействию сил, намного меньших пределов напряжения сжатия. Классический пример – мерка. Поставьте линейку дыбом и надавите сверху. Требуется лишь небольшое усилие, чтобы кривая кривилась в одну сторону. Тонкий цилиндр имеет ту же тенденцию. Чтобы противодействовать короблению, детали цилиндра делают большего диаметра.

Недостатком более крупных компонентов цилиндров является то, что для расширения больших цилиндров требуется больше жидкости. Больше жидкости может быть обеспечено насосом большего объема, но есть и более эффективные способы достижения того же результата. В этой статье мы исследуем объемные цилиндры и рекуперативные контуры как эффективные способы обеспечения устойчивости к продольному изгибу без увеличения рабочего объема насоса.

ЦИЛИНДРЫ ОБЪЕМНОГО ОБЪЕМА

Цилиндры рабочего объема одностороннего действия. Это означает, что жидкость под давлением необходима для расширения, но не для втягивания. Общие области применения включают самосвалы, вилочные погрузчики и ножничные подъемники. В оборудовании такого типа насосы выдвигают цилиндр, а сила тяжести втягивает цилиндр. Для этих целей можно использовать обычные цилиндры одностороннего действия, но в этом примере мы увеличили размер цилиндра, чтобы улучшить устойчивость к продольному изгибу.

Поршневой цилиндр имеет ряд преимуществ перед цилиндром двойного действия. Первым преимуществом является количество пломб. Поршневой цилиндр не имеет поршневых уплотнений. Меньшее количество компонентов означает меньше отказов. Без поршневых уплотнений шток цилиндра удлиняется, когда жидкость, поступающая в цилиндр, расширяет внутренний объем. Единственный способ расширить внутренний объем — это удлинить стержень.

Поскольку поршневые цилиндры одностороннего действия, требуется только один порт. Этот порт может быть расположен в любом месте на корпусе цилиндра. Цилиндр в Рис. 1 имеет порт, расположенный ближе к середине для удобства водопровода. Вид в разрезе на рис. 2 показывает внутреннюю часть того же цилиндра.

В Рис. 2 и 3 широкий светло-серый прямоугольник у основания цилиндра является не уплотнением поршня, а направляющим кольцом. Жидкость проходит с одной стороны направляющего кольца на другую через внутренние каналы в поршне (не показаны). Направляющие кольца плавно скользят по отверстию цилиндра, выравнивая и центрируя поршень, предотвращая образование задиров и заеданий.

Объемные цилиндры имеют преимущество перед обычными цилиндрами, когда речь идет о скорости выдвижения. Жидкость, поступающая в цилиндр, удлиняет шток в зависимости от диаметра штока, а не отверстия, как в обычном цилиндре. Это означает, что насос меньшего размера можно использовать для получения той же скорости выдвижения штока.

Еще одним преимуществом является снижение требований к водопроводу. У поршневых цилиндров нет втягивающего порта, поэтому нет втягивающего шланга. Меньшее количество шланговых соединений означает меньше потенциальных мест утечки.

Как упоминалось ранее, диаметр стержня определяет скорость выдвижения, но он также контролирует усилие выдвижения. При расчете усилия растяжения используется только площадь диаметра стержня.

РЕГЕНЕРАТИВНЫЙ ПОТОК

Регенеративный контур (иногда сокращенно «регенерация») обеспечивает многие преимущества поршневого цилиндра, а также одно дополнительное преимущество. Регенерацию можно применять к цилиндрам двустороннего действия. При расширении контуры регенерации перенаправляют жидкость, которая возвращается в бак в обычном цилиндре двустороннего действия. Регенерация не может быть применена для втягивания цилиндра из-за недостатка полезной площади.

Контуры рекуперации часто используются для сокращения времени цикла. В этом примере длинный ход потребовал большего размера стержня, чтобы противостоять тенденциям коробления. В свою очередь, для более крупного штока требуется поршень большего размера, даже несмотря на то, что большее отверстие может не потребоваться для удовлетворения требований к усилию выдвижения. Результатом является требование низкого давления в поршне увеличенного размера с требованием большого расхода. Регенерация восполняет этот недостаток.

Ключевой особенностью регенерации является использование жидкости, отводимой из порта штока. Рассмотрим упрощенную схему в Рис. 4 . Это всего лишь один из многих вариантов постоянной регенерации.

В модели , рис. 4 , распределительный клапан находится в нейтральном положении, и жидкость направляется в резервуар через общий тандемный центральный клапан. В нейтральном положении обратный клапан 2 предотвращает попадание любого давления в трубопроводе бака в порт штока цилиндра, что может привести к непреднамеренному втягиванию штока. Одной из причин повышения давления в обратной линии является загрязнение обратного фильтра (не показан). Жидкость, захваченная в основании цилиндра направляющим регулирующим клапаном, предотвратит большое непреднамеренное движение, но внутренняя утечка в золотнике может привести к дрейфу на малой скорости без обратного клапана 2.

Это лишь одна из нескольких конфигураций. Контуры регенерации также могут использоваться с насосами переменной производительности. Клапаны с электрическим приводом (показаны) могут быть заменены клапанами с ручным управлением, если используется тандемный центр.

В рис. 5 распределительный клапан смещен так, чтобы выдвинуть цилиндр. Жидкость, выходящая из порта штока, проходит через обратный клапан 2 и смешивается с жидкостью, идущей к клапану. Жидкость течет таким образом по простой причине.

РЕГЕНЕРАЦИЯ ОБЪЯСНЕНА В ДВУХ ПРЕДЛОЖЕНИЯХ

Давление одинаково с обеих сторон поршня, но большая площадь создает большую силу. Шток поршня выдвигается из-за большей силы со стороны основания поршня.

Возможно значительное увеличение скорости выдвижения. Расход и время цикла рассчитываются с использованием площади штока, как и в поршневом цилиндре. Площадь кольца, умноженная на давление, представляет собой величину силы, которая теряется при растяжении. Как и в поршневом цилиндре, сила, доступная во время регенерации, является произведением давления и площади поперечного сечения штока. Как и в большинстве вещей в технике, здесь есть компромисс. Преимущество скорости, полученное от схемы рекуперации, достигается ценой силы от цилиндра. В этом примере с тонким цилиндром это нормально, потому что он должен быть увеличен, чтобы избежать проблем с изгибом.

Рекуперация не влияет на скорость цилиндра при втягивании цилиндра, как показано на Рис. 6 .

С поршневыми цилиндрами и контурами регенерации можно обращаться одинаково в отношении усилия выдвижения и требуемой производительности насоса. Понимание различий поможет вам решить, что использовать и когда. См. таблицу 1 для сравнения характеристик.

Существует много других вариантов регенеративных контуров. Существуют схемы постоянной и частичной регенерации, которые автоматически отключают регенерацию в зависимости от давления. Каждая схема дает преимущество в определенных приложениях. Мы не будем вдаваться в них здесь, но для получения дополнительной информации об этих схемах посетите страницу «Книги и публикации» на веб-сайте Международного общества гидроэнергетики (www.ifps.org).

Для получения дополнительной информации: Роберт Пост, CFPHS, инженер по применению в Bailey Hydraulics, а также директор IFPS 2017 года по особым поручениям. С ним можно связаться по адресу [email protected].

• цилиндр
• поршневой цилиндр
• контур регенерации

поршневой по требованию | Специалисты по обслуживанию транспортных средств

В поисках лучшего расхода топлива и сокращения выбросов двигателя внутреннего сгорания появились новые технологии. Одной из таких технологий является смещение по требованию (DoD), также называемое переменным рабочим объемом двигателя. DoD — это система, которая извлекает большую тепловую эффективность из запаса топлива, используемого двигателем внутреннего сгорания. Это достигается отключением цилиндров внутри двигателя.

Рождение Министерства обороны США

Многоцилиндровые двигатели высокой мощности обычно используются в современных автомобилях. Эти типы двигателей необходимы для обеспечения быстрого ускорения и/или тяговой способности транспортного средства. Проблема в том, что эти высокие требования к мощности двигателя используются водителем только в течение небольшого процента от общего срока службы автомобиля. Например, транспортному средству, движущемуся по шоссе, потребуется менее 40 лошадиных сил для преодоления паразитных потерь. Эти потери возникают из-за таких факторов, как аэродинамическое сопротивление, трение качения и такие аксессуары, как кондиционер, генератор переменного тока, гидроусилитель руля и т. д.

В настоящее время большинство систем Минобороны используются на бензиновых двигателях большого объема. На этих больших двигателях с рабочим объемом двигателя положение дроссельной заслонки составляет менее 40 процентов в течение большей части времени движения автомобиля. Это означает, что при небольшой нагрузке эффективная степень сжатия ниже, чем эффективная степень сжатия при большой нагрузке. Это уменьшение эффективной степени сжатия в условиях малой нагрузки двигателя снижает термодинамический КПД двигателя. При небольшой нагрузке объем наполнения цилиндров намного меньше 100 процентов. Это происходит из-за дроссельной заслонки и скорости воздушного потока, проходящего через двигатель.

При меньшем объеме заполнения цилиндра давление сжатия намного ниже уставки статического сжатия. При большой нагрузке на двигатель, когда дроссельная заслонка находится в положении WOT, объем, содержащийся в цилиндре, высок, поэтому давление статической степени сжатия может быть получено более точно. Этот эффект дроссельной заслонки показан на рисунках 1 и 2 . Это двигатель Chevrolet 5,3 л V8 DoD с датчиком давления внутри цилиндра.

Искры в цилиндре нет, поэтому запас топлива не воспламенился и не сгорел. Это сжатие и разжатие, происходящие в цилиндре при изменении угла дроссельной заслонки с 20 до 100 процентов.

Как видно на рисунке 1, пиковое давление при малой нагрузке составляет около 60 фунтов на квадратный дюйм, а на рисунке 2 пиковое давление при большой нагрузке составляет около 200 фунтов на квадратный дюйм. Чем выше давление в цилиндре, тем выше температура в цилиндре. Законы термодинамики, применимые ко всем тепловым двигателям, диктуют, что в этом случае двигатель будет работать с меньшим тепловым КПД, чем его максимально возможный. Термодинамический КПД двигателя является мерой того, насколько эффективно двигатель преобразует тепло в механическую энергию.

Чтобы понять, как это происходит, необходимо посмотреть на степень расширения двигателя. Степень расширения объясняет, что происходит, когда поршень движется вниз во время горения топлива, создавая давление в камере сгорания. Поскольку объем воздуха в камере сгорания изменяется при дросселировании двигателя, пиковое давление также изменяется в цилиндре. Чем выше пиковое давление сжатия в цилиндре, тем выше будут давление и температура при опускании поршня в цилиндр.

Когда топливо выделяет свою тепловую энергию, оно нагревает рабочую жидкость (азот), которая затем создает давление в камере сгорания. Давление – это сила, умноженная на площадь. Давление на квадратный дюйм (PSI) или, точнее, фунт-сила на квадратный дюйм — это сила в один фунт-сила, приложенная к площади в один квадратный дюйм, поэтому давление в камере сгорания умножается на площадь поршня. , таким образом, чем выше давление в цилиндре, тем больше создается силы, толкающей поршень вниз.

Это указывает на то, что двигатель менее эффективен в нормальных условиях движения с малой нагрузкой; меньший объем воздуха соответствует меньшему давлению и теплу, но гораздо более эффективен в условиях движения с большой нагрузкой, больший объем воздуха соответствует большему давлению и теплу.

В типичных условиях движения с малой нагрузкой водитель использует только около 30 процентов полной мощности двигателя. Это будет означать, что дроссельная заслонка почти закрыта. В этих условиях разрежение во впускном коллекторе двигателя высокое, поэтому двигатель будет работать с большей нагрузкой, чтобы втянуть воздух в цилиндр. Эта паразитная насосная потеря эффективности двигателя называется потерей дроссельной заслонки на всасывании. Многоцилиндровые двигатели большого рабочего объема должны быть дросселированы настолько сильно, чтобы на малом крейсерском режиме эффективное давление в ВМТ было вдвое меньше, чем у 4-цилиндрового двигателя малого рабочего объема при тех же условиях эксплуатации. Как мы видели в двигателе внутреннего сгорания, низкое давление в цилиндре приводит к низкой эффективности использования топлива.

Повышение КПД за счет устранения нагрузок

Как только этот простой факт будет реализован, возникнет вопрос, как можно повысить возможный тепловой КПД при таких условиях легкой нагрузки? Есть много способов увеличить скорость заряда цилиндра в условиях малой нагрузки, но, возможно, лучший способ добиться этого — деактивация цилиндра.

Деактивация цилиндров — это процесс, при котором несколько цилиндров в конструкции двигателя деактивируются, не открывая клапаны в этих конкретных цилиндрах, эффективно распределяя рабочую нагрузку двигателя на меньшее количество активных цилиндров. Это увеличит скорость наполнения цилиндров каждого из активных цилиндров, тем самым повысив тепловой КПД двигателя. Кроме того, за счет отключения цилиндров также достигается усиление на основе трения.

Потери из-за трения между поршнем, поршневыми кольцами и отверстием цилиндра зависят как от скорости скольжения, так и от нормальной нагрузки. Потери на трение при скорости скольжения являются произведением скорости вращения двигателя и, следовательно, не изменяются при выключении цилиндра. Однако, когда топливо воспламеняется и сгорает, на поршень, поршневые кольца и отверстие цилиндра действует боковая нагрузка. Если топливо не воспламеняется в цилиндре, эта боковая нагрузка уменьшается, что, в свою очередь, снижает потери двигателя на трение, делая его более эффективным.

Когда цилиндры двигателя отключены, меньшее количество цилиндров вытягивает воздух из впускного коллектора, что приводит к уменьшению вакуума в системе впуска. Кроме того, дроссельная заслонка немного приоткрывается, чтобы позволить большему количеству воздуха поступать в меньшее количество активных цилиндров внутри двигателя. Это позволяет снизить потери двигателя на дросселирование всасывания, как показано на рис. 3 .

Кроме того, объем воздуха в цилиндре увеличивается в каждом из активных цилиндров, что увеличивает давление и тепло внутри цилиндра. Эти события — снижение насосных потерь и более высокое давление в цилиндрах — это то, к чему стремится система Министерства обороны, так каков же будет фактический выигрыш от двигателя с переменным рабочим объемом? Можно ли снизить расход топлива на 6-25% в условиях легкой нагрузки? В реальных условиях можно ожидать увеличения расхода топлива примерно на 6-12 процентов. Например, если 8-цилиндровый двигатель работает с малой нагрузкой, то топливо подается во все восемь цилиндров.

Однако мощность, необходимая для движения транспортного средства, не требует максимальной мощности, производимой рабочим объемом всего двигателя. Следовательно, если половина цилиндров в двигателе деактивирована, то только половина цилиндров заправляется топливом. Это, в свою очередь, уменьшит подачу топлива в двигатель.

Это игра взаимных уступок

Деактивация цилиндров осуществляется путем удержания впускных и выпускных клапанов закрытыми в условиях небольшой нагрузки двигателя. Это закрытие клапанов создает эффект пневматической пружины внутри цилиндра. Микропроцессор в модуле управления двигателем (ECM) отслеживает ход двигателя.

Одним из способов реализации DoD является закрытие клапана в конце такта выпуска вблизи положения ВМТ. Это позволяет атмосферному заряду присутствовать внутри цилиндра. Другой метод заключается в том, чтобы не открывать клапаны после того, как произошел рабочий ход; это задерживает выхлопные газы в цилиндре.

При любом методе эти газы затем сжимаются во время такта сжатия и декомпрессируются во время рабочего такта, поэтому энергия, используемая во время такта сжатия, возвращается в двигатель во время такта декомпрессии, таким образом, сжатие и декомпрессия захваченных газов выравнивающий эффект. Этот цикл сжатия-распаковки повторяется до тех пор, пока система DoD не будет деактивирована.

Например, если требуется большая мощность двигателя, выпускной клапан снова открывается, позволяя выпустить выхлопные газы из двигателя. Впускной клапан снова открывается, позволяя воздушному заряду втягиваться в цилиндр. Теперь двигатель работает в нормальных условиях. Переход между нормальной работой двигателя и деактивацией цилиндра сглаживается за счет изменения угла опережения зажигания, угла опережения зажигания и положения дроссельной заслонки.

Как правило, ECM должен выполнить четыре критических условия для деактивации цилиндров в двигателе. Эти условия:

1. Температура воды выше 180 градусов
2. Коробка передач на 3-й или более высокой передаче
3. Разрежение во впускном коллекторе выше 9 дюймов HG
4. Скорость автомобиля выше 45 миль в час

Помните, что все эти критерии должны быть соблюдены, чтобы деактивировать цилиндры в двигателе. В ходе испытаний один производитель показал, что система DoD на двигателе V8 активировалась при вождении в пригороде в 17% случаев, что позволило повысить эффективность использования топлива на 7,7%; при движении по шоссе 48 процентов времени, достигая 17-процентного увеличения эффективности использования топлива, и в среднем двигатель работал на четырех цилиндрах в 40 процентах случаев.

Существует несколько методов деактивации цилиндров двигателя. В этой статье мы рассмотрим только одну из этих систем деактивации цилиндров. Это подъемник с толкателем, который можно отключить и который называется подъемником с потерянным движением. Как видно на рис. 4 , этот подъемник состоит из нескольких компонентов.

Внутренний толкатель в сборе прикреплен штифтами к внешнему корпусу подъемника. Пока стопорный штифт закреплен на внешнем корпусе толкателя, толкатель будет работать, чтобы передать механическое движение распределительного вала узлу клапана. Это зафиксированное положение является стандартным для этого стиля.

Когда микропроцессор Министерства обороны определяет, что цилиндры необходимо деактивировать, подъемник активируется путем смещения стопорного штифта. Это достигается за счет использования гидравлического давления, создаваемого системой давления масла в двигателе. Когда давление моторного масла подается на стопорный штифт, стопорный штифт отталкивается назад, преодолевая давление механической пружины, разблокируя толкатель, как показано на рис. 4. Это, в свою очередь, позволяет толкателю складываться внутри себя, что приводит к закрытию клапана.

Пружина, расположенная под внутренним узлом толкателя, предотвращает перемещение толкателя, позволяя подъемному ролику следовать за кулачком распределительного вала. Как только давление масла отключается, стопорный штифт вдавливается обратно в корпус толкателя под действием механической пружины, тем самым возвращая механическое движение распределительного вала узлу клапана.

Давление масла в двигателе регулируется электромагнитным клапаном управления давлением масла. Этот соленоид представляет собой естественно закрытое устройство, таким образом перекрывающее подачу масла к подъемнику DoD. Чтобы активировать соленоид, ECM включает транзистор, который заземляет цепь. Эта активация схемы управления DoD показана здесь, на снимке лабораторного объема 9.0067 (рис. 5 и 6) :

• ЖЕЛТЫЙ = цепь управления соленоидом DoD
• ЗЕЛЕНЫЙ = Цепь управления топливной форсункой
• БЕЛЫЙ = Цепь управления катушкой зажигания разделена на 720 градусов
• СИНИЙ = Цепь входного сигнала датчика MAP
• ПУРПУРНЫЙ = Цепь входного сигнала датчика TPS

Желтая кривая, падающая от напряжения источника к земле, означает, что этот транзистор включен. Как видно, топливная форсунка отключается непосредственно перед отключением цилиндра и не включается снова до тех пор, пока цилиндр не будет снова включен. Этот цилиндр деактивируется перед положением ВМТ на такте выпуска, что позволяет давлению в цилиндре быть равным нейтральному атмосферному давлению, как показано на рисунке 6. 9.0003

Это показано розовыми линиями индекса, обозначающими четыре такта двигателя: рабочий, выпускной, впускной и сжатый. Обратите внимание, что эти розовые метки находятся между событиями зажигания в этом цилиндре, показанными белым цветом, или 720 градусов (что составляет два полных оборота коленчатого вала и соответствует одному полному циклу двигателя). Форсунка активируется во время выхлопа до того, как поршень достигнет положения ВМТ. Затем цилиндр деактивируют, закрывая впускные клапаны и выпускные клапаны. Клапаны останутся закрытыми до тех пор, пока цилиндр не будет повторно активирован путем деактивации толкателей.

Кроме того, на рис. 6 во время деактивации цилиндра (показано ниспадающей желтой линией) давление во впускном коллекторе увеличивается в сторону атмосферного, что показано синей линией. TPS также немного увеличивается, чтобы в двигатель могло поступать больше воздуха, как показано фиолетовой кривой. Цилиндр повторно активируется непосредственно перед положением ВМТ выпуска, как показано на рисунке 5. Топливо, которое было впрыснуто непосредственно перед деактивацией цилиндра, теперь втягивается в цилиндр, где оно воспламеняется и сгорает, тем самым восстанавливая нормальную работу двигателя.

Каждое действие имеет противодействие

Из-за различий в вибрационной и акустической динамике двигателя, работающего с отключенными цилиндрами, и двигателя, работающего с полностью активированными цилиндрами, необходимо настроить впуск и выпуск, чтобы компенсировать изменения в динамике потока. Кроме того, половина цилиндров двигателя будет отключена, чтобы ограничить вибрацию двигателя. Это обеспечит равномерную работу двигателя.

Для двигателя V8, когда вы деактивируете четыре цилиндра, вы увеличиваете количество оборотов между выстрелами с 9от 0 до 180 градусов. Для V6, когда вы деактивируете три цилиндра, вы увеличиваете вращение между выстрелами со 120 градусов до 240 градусов. Проблема в том, что частота гармонических колебаний теперь увеличилась, а естественное затухание уменьшилось.

Например, на 5,7-литровом двигателе Dodge DoD порядок воспламенения 1-8-4-3-6-5-7-2; отключаются цилиндры 1-4-6-7. Эти цилиндры представляют собой два концевых цилиндра на первом ряду и два внутренних цилиндра на втором ряду.

В нашем примере двигатель, которым является двигатель Chevrolet DoD объемом 5,3 литра, имеет порядок запуска 1-8-7-2-6-5-4-3; отключаются цилиндры 1-2-4-3. Это два передних цилиндра на первом ряду и два передних цилиндра на втором ряду, поэтому схема порядка зажигания будет важна для обеспечения бесперебойной работы двигателя во время деактивации цилиндров.

Давление в цилиндре отображается во время деактивации цилиндра (Рисунок 7) :

• ЖЕЛТЫЙ = Цепь управления соленоидом DoD
• ЗЕЛЕНЫЙ = изменение давления в цилиндре
• КРАСНЫЙ = цепь управления катушкой зажигания

Как видно, когда соленоид DoD подает команду на подъемники DoD, закрывая впускной и выпускной клапаны. Это, в свою очередь, изменяет давление в цилиндрах после того, как напряжение источника уменьшается на землю (обозначается падением желтой кривой). До падения желтой кривой давление увеличивалось только через каждый второй оборот коленчатого вала (ПРИМЕЧАНИЕ. Красная кривая указывает на события запуска зажигания, которые задаются через каждый второй оборот коленчатого вала)

Как только желтая дорожка опускается, давление в цилиндре увеличивается с каждым оборотом коленчатого вала. Это связано с тем, что клапаны не открываются, что позволяет изменить давление в цилиндрах. Таким образом, каждый раз, когда цилиндр поднимается в положение ВМТ, создается давление. Каждый раз, когда поршень опускается в канал цилиндра, давление уменьшается. Этот эффект пневматической пружины сжатия-декомпрессии газов в цилиндрах нейтрализует потери эффективности цилиндра во время деактивации цилиндра.

Есть много названий, которые разные производители будут использовать, говоря об этих системах Министерства обороны США. Однако основные идеи останутся прежними. Фактическая реализация того, как будет работать закрытие и открытие клапана, будет отличаться, но с базовым пониманием того, как работают эти системы, и небольшим изучением различных систем, вы сможете быстро и точно диагностировать эту систему в своих сервисных отсеках.
