Что такое бк в машине: что это такое и как работает в машине, а также где находится и что показывает, как считает расход топлива

функции, принцип работы и виды БК

Современный автомобиль располагает большим количеством датчиков, установленных в разных системах, к показаниям которых не всегда есть мгновенный доступ на приборной панели. Для того чтобы водитель все же смог получать информацию связанную с расходом топлива, крутящим моментом, навигацией, техническим состоянием и др. в машине может быть установлен бортовой компьютер.

Содержание статьи:

  • 1 Зачем в машине нужен бортовой компьютер
    • 1.1 Функции
    • 1.2 Принцип работы
  • 2 Виды бортовых компьютеров автомобиля
    • 2.1 Универсальный
    • 2.2 Маршрутный
    • 2.3 Диагностический (сервисный)
    • 2.4 Управляющий
  • 3 Как БК считает расход топлива машины

Зачем в машине нужен бортовой компьютер

Показания датчиков обрабатываются электронными блоками управления автомобиля в виде электрических сигналов, которые даже после оцифровки сложны для понимания.

Бортовой компьютер (БК) служит для создания простого в понимании интерфейса машина-человек, предоставляя информацию в максимально дружелюбном виде, как цифровом, с расшифровкой сообщений, так и более наглядном графическом.

Читайте также: Все поколения Ауди 100 и Ауди А6 (1968—2020 год)

Функции

Выполняемые функции можно подразделить на прямую индикацию сигналов и на демонстрацию косвенных показателей, получаемых после обработок и расчётов данных сразу от многих датчиков.

В том числе анализе данных, произведённых электронными блоками автомобиля, двигателем, коробки передач и других систем.

Конкретный набор функций зависит от модели БК, его стоимости, а также от возможностей самого автомобиля. Но за исключением совсем уж экзотических, можно выделить ряд базовых способностей, которые имеются практически в каждой машине:

  • отображение данных на дисплее в цифровой, текстовой и графической формах, выдаче звуковых и голосовых сообщений, управление голосом;
  • обслуживание всего, что связано с расходом топлива, мгновенное потребление, текущее, среднее, а также оставшийся запас по пробегу в данном режиме движения;
  • маршрутные данные, время, скорость, пробег;
  • навигация, что поддерживается далеко не всеми приборами;
  • контроль за техническим состоянием автомобиля, параметры двигателя и агрегатов, возникающие ошибки, возможность на уровне сканера разобраться с проблемами;
  • защиты от детей, информация по техническому обслуживанию;
  • работа с парктрониками, осциллоскопия, ведение журналов.

Таким образом, БК может не просто помогать водителю более тесно общаться с автомобилем, но и предоставлять множество опций по контролю и изучению данных в ходе работы автомобиля.

Принцип работы

Бортовой компьютер представляет собой типичный цифровой вычислитель, имеющий все признаки микропроцессорного устройства для обработки данных:

  • интерфейсы работы с датчиками и внешними электронными блоками;
  • быстродействующий многоразрядный процессор;
  • оперативную, постоянную и энергонезависимую память,
  • устройства визуального, сенсорного и звукового управления и выдачи информации;
  • сложное программное обеспечение, допускающее обновление и прошивку новых опций, а также калибровку датчиков.

Получив информацию от внешних устройств, БК производит вычисления по заложенным в программу алгоритмам, после чего выводит данные на дисплей в удобной для считывания форме.

Например, зная мгновенный расход топлива в каждый момент времени, компьютер может усреднить эти показания, вывести расход за поездку и даже предсказать оставшийся пробег до заправки, поскольку количество топлива в баке ему тоже известно.

Виды бортовых компьютеров автомобиля

Все БК можно подразделять по функциональному набору или по ориентации на определённые модели автомобилей. Унификация программного обеспечения позволяет упоминать последний фактор в основном по дизайну и установочным габаритам, но иногда это имеет и определяющее значение.

Универсальный

Именно понятие универсальности трактуется в двух вариантах. Универсальными можно считать БК, которые максимально полно выполняют функции, доступные для такой аппаратуры.

Однако не менее часто под универсальностью подразумевают мультисистемность, то есть такие аппараты совместимы с любыми моделями автомобилей, включая дизельные и газовые модификации. Но такой подход чаще наблюдается у производителей.

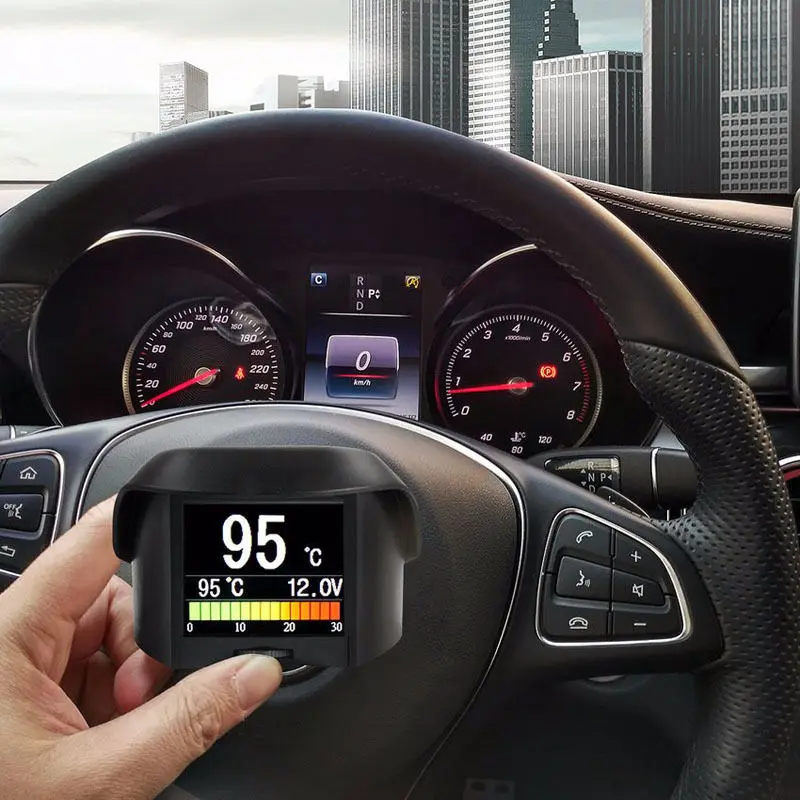

Среди потребителей универсальными считаются достаточно сложные аппараты, имеющие возможности контроля топлива, навигацию и дополнительные функции.

По теме:  Устройство и работа инжектора в автомобиле

Как правило работают с чтением кодов ошибок, выводят в графическом виде самую разнообразную информацию, имеют развитый интерфейс для работы со штатными системами мультимедиа, а в последнее время и внешними интерфейсами типа Bluetooth, Wi-Fi и операционными системами мобильной аппаратуры.

Они хорошо дополняют даже развитые штатные БК, которыми комплектуют автомобили с завода.

Маршрутный

Маршрутные БК значительно проще и дешевле, они работают лишь с функциями пробега, расхода топлива, скорости, иногда включают в себя навигатор.

Подобные устройства во многом дублируют штатные, тем не менее могут хорошо их дополнить за счёт более внятного и дружелюбного интерфейса, а при отсутствии встроенного оборудования становятся практически необходимыми в современных условиях.

Диагностический (сервисный)

Довольно узко специализированный прибор, представляющий собой стационарно установленный в машине программно-аппаратный сканер, позволяющий отображать на дисплее данные, имеющиеся в электронной системе управления двигателем (ЭСУД), а также других блоках, работающими с ЭСУД по общей шине данных.

С помощью такого прибора можно оперативно контролировать состояние агрегатов, их текущие параметры и вовремя дешифровать возникающие коды ошибок. Такие БК берут информацию с сервисного интерфейса автомобиля, обычно подключаясь через разъём OBD.

Управляющий

Узко специализированный тип БК, позволяющий не только отображать данные из ЭСУД, но и модифицировать их, взяв на себя часть функций по управлению агрегатами.

С помощью таких приборов водитель может более тонко настраивать под себя работу автомобиля, выбирая различные режимы работы двигателя, коробки передач, подвесок и дополнительного оборудования.

Возможна реализация пакетных режимов, таких как спортивный, экономичный, гоночный или комфортный.

Как БК считает расход топлива машины

Первые бортовые компьютеры располагали собственным расходомером – устройством, размещённом в топливопроводе и измеряющим мгновенный расход бензина (диз. топлива) в единицу времени.

Сейчас в этом нет необходимости, поскольку данные о количестве впрыскиваемого топлива за один цикл работы цилиндра имеются в памяти ЭСУД вместе с введёнными поправками.

В отличие от ЭСУД, бортовой компьютер получает также сигнал от датчика уровня топлива в баке. Поэтому он может оценить не только расход, но и остаток пути до появления необходимости заправиться.

Вычисление начинается со считывания времени открытия форсунок. Производительность инжекторов известна, давление на них поддерживается стабильным, поэтому остаётся только пересчитать время в массовый цикловой расход и умножить на количество циклов в единицу времени, то есть на величину, однозначно связанную со скоростью вращения коленчатого вала.

Эта информация также непрерывно считывается ЭСУД с датчика коленвала, а уж считать компьютеры умеют прекрасно.

Остаётся только связать полученный результат расхода по времени со скоростью движения автомобиля, чтобы получить, после несложных расчётов количество литров бензина, потраченных на 1 км. пути или на 100 км., компьютеру всё равно, а водителю так понятней.

Далее информация  выводится на экран, выбрав один из желаемых параметров, мгновенный расход, усреднённый на определённый пробег или средний расход за последний календарный период.

Это интересно: Чем заклеить алюминиевый радиатор автомобиля и его пластмассовые части

Данный способ обладает врождёнными погрешностями. Производительность форсунок может отличаться от заявленной за счёт производственных отклонений или изменения свойств во времени, давление тоже точно проконтролировать невозможно, а указатель уровня топлива в баке скорей можно назвать приблизительным индикатором, чем точным измерительным прибором.

Поэтому обычно в БК вводится функция калибровки, когда водитель может ввести поправки, например, по данным куда более точных измерителей заправочных колонок и уточнив скорость, взяв её не со штатного спидометра, а с приёмника GPS.

После введения поправочных коэффициентов БК начинает измерять параметры расхода с достаточно высокой точностью, а естественный износ компенсировать, проводя периодические поверки по приведённой в инструкции методике.

Бортовой компьютер: разновидности, функции и возможности

Для современного водителя бортовой компьютер — не просто новомодное устройство, а реальный помощник в управлении и обслуживании автомобиля. Каковы основные функции и возможности бортового компьютера?

Для современного водителя бортовой компьютер — не просто новомодное устройство, а реальный помощник в управлении и обслуживании автомобиля. Каковы основные функции и возможности бортового компьютера?

Бортовой компьютер (БК) является цифровым устройством, производящим электронно-вычислительные операции данных, поступающих от различных датчиков.

Типы бортовых компьютеров:

  1. Универсальные. Включают в себя мультимедийную систему, могут подключаться к интернету и определять географические координаты.
  2. Узконаправленные. В этот класс входят маршрутные и диагностические компьютеры и электронные системы управления машиной.

БК, как правило, совмещает устройство, обнаруживающее неисправности, и диагностический сканер. Последний, на основании поступивших от датчиков данных, может делать заключения и ускорять как диагностику, так и ремонт авто. Его можно встретить на дизельных и инжекторных ДВС, но не на карбюраторных.

В большинстве случаев БК называют диагностическим автосканером или обычным маршрутным компьютером.

Универсальный БК отличается многофункциональностью, поскольку способен выполнять функции «бортовика», GPS-навигатора и DVD-проигрывателя. БК некоторых моделей автомобилей дополнен датчиками, входящими в состав системы управления форсунками, зажиганием, обеспечения экономичности или системы парктроников.

Как правило, БК реализованы с помощью сенсорного дисплея, и поскольку четких стандартов БК пока не имеется, каждый производитель изготавливает его в соответствии со своими представлениями. Конструктивно системные блоки выполняются по-разному: 1/2DIN, 1DIN, 2DIN. Обычно универсальный БК по своему устройству аналогичен полноценному домашнему ПК.

Основным отличием бортового компьютера от обычного компьютера является тип системного накопителя.

В автомобильных БК применяются:

  • В более ранних моделях – микросхемы электронной флэш-памяти;
  • Электромеханические накопители формата 2,5 дюйма;
  • Твердотельные накопители SSD.

Если извлечь БК из его посадочного гнезда, подключив затем к блоку питания на 12Вт, то на нем можно будет работать как на обычном ПК.

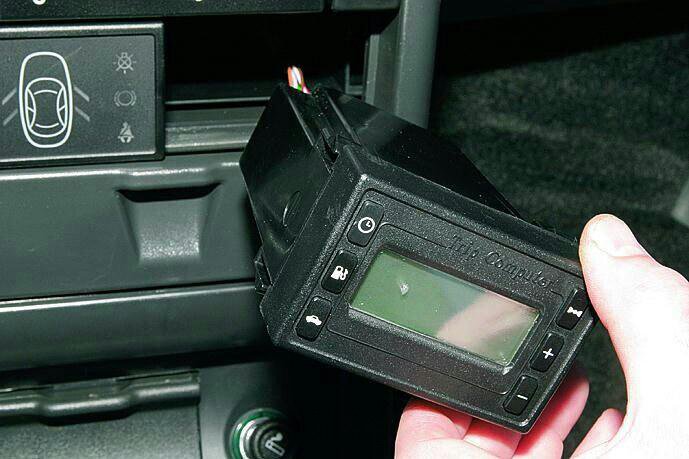

Маршрутный компьютер

Основной задачей маршрутного компьютера всегда было вычислять и выводить информацию о параметрах движения автомобиля, не прибегая к спутниковой системе навигации. Современные образцы БК могут обладать интегрированным модулем спутниковой навигации. А поскольку дисплеи у них графические, а не символьные, то и карта местности и координаты маршрута на них отображаются более наглядно.

Основные функции маршрутного компьютера – выводить на дисплей следующие данные:

  • Общий километраж поездки;
  • Определение оставшегося до пункта назначения расстояния;
  • Время нахождения в пути;
  • Средний расход топлива;
  • Средняя скорость движения во время поездки;
  • Средняя скорость за определенное время;
  • Прочие параметры.

Для отображения данных маршрутным компьютером используется интегрированный в панель приборов или центральную консоль символьный ЖК или OLED индикаторы.

Маршрутный компьютер с внешним исполнением может быть установлен в автомобиль самостоятельно, однако по сравнению с встроенными серийными образцами они обладают меньшим функционалом. Кроме этого, маршрутный компьютер порой совмещается с управляющим или сервисным компьютером.

Диагностический (сервисный) компьютер

Диагностический компьютер является пользовательской частью общей системы, задача которой – обнаруживать неисправности систем и узлов. Также, он упрощает диагностику на СТО и оперативно диагностирует все возникающие в дороге неисправности. В виде самостоятельного устройства встречается крайне редко.

Функции сервисного диагностического компьютера:

  • Диагностика двигателя с сохранением в памяти всех ошибок;
  • Контроль уровня масла в основных узлах;
  • Непрерывный контроль состояния тормозных колодок;
  • Контроль состояния электросистем.

Во время сервисного обслуживания, ошибки, сохраненные в памяти БК, считываются, и на их основе формируется отчет относительно общего состояния всех систем, а также о степени необходимости проведения ремонтных работ.

Управляющий компьютер

Управляющим компьютером называется главный блок системы электронного управления. В него входят независимые цифровые вычислители, которых может быть как несколько, так и один. Вычислители обладают собственными датчиками и исполнительными механизмами. Как правило, управляющий компьютер имеет вид единой разветвленной цифровой системы, обладающей рядом функций и возможностей, среди которых следует выделить:

  • Систему управления форсунками;
  • Систему управления опережением зажигания;
  • ABS;
  • Блок управления скоростными способностями;
  • Блок управления АКПП;
  • Климат-контроль и пр.

Помимо этого, в число основных функций управляющего компьютера обычно включают мгновенное определение параметров работы двигателя, в числе которых:

  • Температура ОЖ;
  • Давление масла;
  • Скорость вращения коленвала;
  • Расход воздуха;
  • Регулировка напряжения бортовой сети и ток заряда АКБ;
  • Сигнализирование (аварийное) о перегреве двигателя;
  • Контроль за превышением рекомендованного скоростного максимума;
  • Контроль использования ремней безопасности и пр.

Эволюция бортовых компьютеров

На сегодняшний день имеется две разные тенденции эволюции БК. Первая: объединение всех функций, описанных выше в одну образующую центральный БК суперсистему. Вторая: создание нескольких узкоспециализированных компьютеров.

В первом случае объединение всех систем в одну мультисистему одновременно и удешевит производство, и упростит работу с БК и его ремонт. Недостаток у этой тенденции только один: если такая центральная компьютерная система выйдет из строя, водитель лишится сразу всего: системы спутниковой навигации, средств диагностики, мультимедийной системы средств связи и даже аварийной сигнализации неисправностей. Если же все эти системы будут интегрированы более глубоко, достаточно велика вероятность выхода из строя всего автомобиля.

Плюсом отдельных бортовых компьютеров, которые включают в себя только самые нужные функции, является то, что они дают возможность установить БК практически в любую машину, минимально вмешиваясь в общую конструкцию, даже если конструкция автомобиля не предусматривает наличия такового. Минусом является то, что интеграция в таком случае полной не будет и данные будут поверхностными.

Система не связанных друг с другом узкоспециализированных компьютеров отличается хорошей производительностью, проста в управлении, надежна и долговечна, но в то же время сложна в настройке и достаточно дорогостояща в производстве. Это, разумеется, отражается на стоимости системы и удорожании транспортного средства в целом. Важным достоинством является возможность упрощать или наращивать опции.

Над созданием БК первого типа работают производители цифровой техники, тогда как вторые, и разрабатывают, и производят в основном сами автопроизводители. Стоит отметить и то, что развитие БК второго типа идет активнее, чем БК первого типа.
