Что такое блок цилиндров: Блок цилиндров двигателя

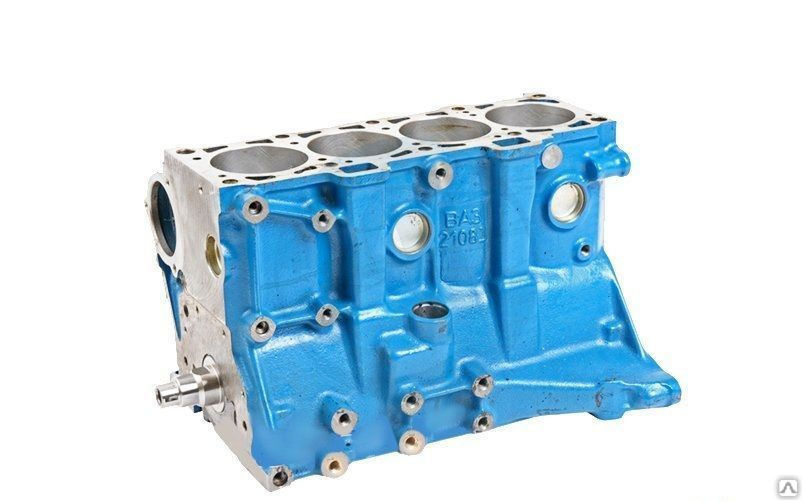

«голый» блок цилиндров

Блок цилиндров — основная деталь 2-х и более цилиндрового поршневого двигателя внутреннего сгорания. Является цельнолитой деталью, объединяющей собой цилиндры двигателя. Отливается как правило — из чугуна, реже — алюминия. На блоке цилиндров имеются опорные поверхности для установки коленчатого вала, к верхней части блока, как правило, крепится головка блока цилиндров, нижняя часть является частью картера. Таким образом, блок цилиндров является основой двигателя, на которую навешиваются остальные детали.

Сами цилиндры в блоке цилиндров могут являться как частью отливки блока цилиндров, так и быть отдельными сменными втулками, которые могут быть «мокрыми» или «сухими». Помимо образующей части двигателя, блок цилиндров несет дополнительные функции, такие как основа системы смазки — по отверстиям в блоке цилиндров масло под давлением подается к местам смазки, а в двигателях жидкостного охлаждения основа системы охлаждения — по аналогичным отверстиям жидкость циркулирует по блоку цилиндров.

Стенки внутренней полости цилиндра служат также направляющими для поршня при его перемещениях между крайними поло­жениями. Поэтому длина образующих цилиндра предопределяется величиной хода поршня.

Цилиндр работает в условиях переменных давлений в надпоршневой полости. Внутренние стенки его соприкасаются с пламенем и горячими газами, раскаленными до температуры 1500—2500°С. К тому же средняя скорость скольжения поршневого комплекта по стенкам цилиндра в автомобильных двигателях достигает 12— 15 м/сек при недостаточной смазке. Поэтому материал, употребляемый для изготовления цилиндров, должен обладать большой механической прочностью, а сама конструкция стенок повышенной жесткостью. Стенки цилиндров должны хорошо противостоять истиранию при ограниченной смазке и обладать общей высокой стойкостью против других возможных видов износа (абразивного, коррозионного и некоторых разновидностей эрозии), уменьшающих срок службы цилиндров (Износ цилиндров автомобильных двигателей является следствием комплексного воздействия на стенки многочисленных физических и химических быстротекущих процессов, которые по характеру проявления разделяются на три основных вида износа: эрозивный, возникающий вследствие механического истирания, схватывания и других разрушающих процессов при непосредственном контакте металлических трущихся поверхностей; коррозионный, возникающий при всякого рода окислительных процессах на поверхностях трения; абразивный, вызывающий разрушение поверхностей трения при наличии между ними твердых или, как говорят, абразивных частичек, в том числе и продуктов износа).

В соответствии с этими требованиями в качестве основного материала для цилиндров применяют перлитный серый чугун с не­большими добавками легирующих элементов (никель, хром и др.). Применяют также высоколегированный чугун, сталь, магниевые и алюминие­вые сплавы. Блоки, изготовленные из этих материалов, отнюдь не равноценны по своим свойствам.

Так, чугунный блок наиболее жёсткий, а значит — при прочих равных выдерживает наиболее высокую степень форсировки и наименее чувствителен к перегреву. Теплоёмкость чугуна примерно вдвое ниже, чем алюминия, а значит двигатель с чугунным блоком быстрее прогревается до рабочей температуры. Однако, чугун весьма тяжёл (в 2,7 раза тяжелее алюминия), склонен к коррозии, а его теплопроводность примерно в 4 раза ниже, чем у алюминия, поэтому у двигателя с чугунным картером система охлаждения работает в более напряжённом режиме.

Алюминиевые блоки цилиндров лёгкие и лучше охлаждаются, однако в этом случае возникает проблема с материалом, из которого выполнены непосредственно стенки цилиндров. Если поршни двигателя с таким блоком сделать из чугуна или стали, то они очень быстро износят алюминиевые стенки цилиндров. Если же сделать поршни из мягкого алюминия, то они просто «схватятся» со стенками, и двигатель мгновенно заклинит.

Поэтому на первом поколении двигателей с алюминиевым блоком применяли вставленные в блок «мокрые» гильзы из серого чугуна, «плавающие» в охлаждающей жидкости и служащие непосредственно в качестве стенок цилиндров. Эта конструкция, разработанная в 1930-х годах, получила широкое распространение в 1950-х, причём только в СССР, не испытывавшем недостатка в лёгких металлах, она стала применяться практически на всех автомобилях, включая грузовики, что, помимо вышеуказанных преимуществ, давало возможность капитально ремонтировать блок цилиндров просто заменяя гильзы, давая большой экономический эффект. Тем не менее, у неё были и свои недостатки: алюминиевый блок с мокрыми гильзами получается намного менее жёстким, чем цельнолитой чугунный, и поэтому достаточно чувствителен к перегреву и хуже переносит форсировку. Кроме того, алюминий дорог и на большей части территории Земли дефицитен. Поэтому на большинстве двигателей до 80-х — 90-х годов блоки были всё же отлиты из чугуна, несмотря на явно избыточную массу. На высокофорсированных двигателях также часто использовались более прочные чугунные блоки.

В 1980-х годах стала получать всё большее распространение технология, при которой в алюминиевый блок запрессовывались тонкостенные «сухие» чугунные или композитные гильзы, со всех сторон окружённые алюминием. Такие двигатели сегодня достаточно распространены. Тем не менее, и они не лишены недостатков, так как коэффициенты температурного расширения чугуна и алюминия не совпадают, что требует особых мер для предотвращения отрыва гильзы от блока при прогреве мотора.

Альтернативный подход предполагает цельноалюминиевый блок, стенки цилиндров которого специально упрочняют.

Сравнительно недавно немецкая фирма Kolbenschmidt разработала и технологию, при которой в обычный алюминиевый блок запрессовываются готовые алюминий-кремниевые гильзы с повышенным (до 27 %) содержанием кремния упрочненными стенками (технология Locasil), — это позволяет снизить стоимость.

Альтернативной является технология Nicasil — никелевое покрытие на алюминиевых стенках цилиндров с напылением кристаллов карбида кремния, её цель всё та же — повышение твёрдости. Её ограниченно применяли ещё в 60-е — 70-е годы для двигателей очень дорогих спортивных автомобилей, в частности — используемых в Formula 1. Из современных двигателей, такие блоки имели М60 и М52 фирмы BMW, причём их продажи в некоторых странах сопровождались скандалом — «никасил» разрушался от реакции с некоторыми видами топлива с высоким содержанием серы (что характерно, в частности, для некоторых регионов США и России). Главный же недостаток «никасила» — тонкое никелевое покрытие легко повреждается например при обрыве шатуна или прогаре поршня, и уже не подлежит восстановлению. Капремонт также невозможен — только замена блока (поршней ремонтного размера для таких моторов не делают).

Блоки из магниевого сплава сочетают твёрдость чугунных и лёгкость алюминиевых. К сожалению, магний редок и дорог, поэтому используется крайне редко, обычно на спортивных моторах. Некоторое исключение — двигатель «Запорожца» с картером из авиационного магниевого сплава МЛ-5 (и отдельными чугунными цилиндрами).

• [1]

Блок цилиндров: материалы, функции, типы, схемы, проблемы

Содержание

• 1 Блок цилиндров автомобильного двигателя
  • 1. 1 Материал блоков цилиндров:
  • 1.2 Функции блоков цилиндров
  • 1.3 Основные части блока цилиндров 08 900 1.4 Типы блока цилиндров
    • 1.4.1 Подпишитесь на нашу рассылку
  • 1.5 Распространенные проблемы с блоком цилиндров
    • 1.5.1 Пожалуйста, поделитесь!

Блок цилиндров широко известен как блок двигателя. Он считается сердцем двигателя и одним из центральных компонентов двигателя. он изготовлен из высококачественного материала для достижения намеченной цели его компонентов.

Блоки цилиндров играют очень важную роль в смазывании двигателя, контроле температуры и стабильности двигателя. По этой причине она должна быть сделана качественно, чтобы не было брака.

Блок двигателя рассчитан на работу при различных температурах и нагрузках, что обеспечивает стабильность и смазку двигателя. В блоках цилиндров есть несколько масляных каналов, которые способствуют циркуляции масла внутри двигателя. Водяные галереи также используются для охлаждения двигателя, что обеспечивает оптимальную рабочую температуру.

Блок цилиндров конструируется в зависимости от типа и спецификации модели двигателя. Это будет включать стенки цилиндров, гильзы цилиндров и каналы охлаждающей жидкости.

Наконец, блок цилиндров — это конструкция, содержащая цилиндры и другие детали двигателя внутреннего сгорания.

Читать: Компоненты автомобильного двигателя

Производители блоков цилиндров часто используют для его производства серый чугун. Никель и хром иногда добавляют для улучшения их свойств. Чтобы получить меньший вес компонента и улучшить характеристики, используется алюминий. но в алюминиевых блоках на цилиндрах используются чугунные или стальные гильзы.

Стенки цилиндров большинства двигателей изготавливаются из чугуна, так как он менее износостойкий. Хотя некоторые небольшие двигатели используют хром для покрытия стенок цилиндров, чтобы уменьшить износ и увеличить срок их службы.

Кроме того, на алюминиевых блоках поддерживает большую однородность температуры благодаря их теплопроводности. Картер блока, головка часто изготавливаются из алюминиевого сплава, иногда используется серый чугун.

Чугун используется для тяжелого оборудования, такого как коммерческие двигатели, судовые двигатели и железнодорожные двигатели. Но алюминиевые сплавы обычно совсем другие.

Блок цилиндров является одним из основных компонентов автомобильного двигателя. Он служит множеству целей, которые будут перечислены ниже:

• Одной из важнейших функций блока цилиндров является то, что он заключает в себе поршень, шатун и коленчатый вал. Их работа происходит внутри блока.
• Блок поддерживает компоненты двигателя, включая вспомогательные устройства. Такие устройства, как компрессор кондиционера, генератор переменного тока, впускной и выпускной коллектор и т. д.
• Включает в себя детали контура смазки, такие как масляный поддон, масляный насос, масляный фильтр и т. д.
• Также играет жизненно важную роль в контуре охлаждения.

Ниже приведены основные части блока цилиндров и их функции:

• Крышки головки цилиндров: головка цилиндра крепится к блоку цилиндров длинными болтами. Между блоком цилиндров и головкой блока цилиндров находится прокладка. Деталь помогает герметизировать камеру сгорания и контуры охлаждения.
• Головка блока цилиндров
• Блок цилиндров: блок цилиндров может быть цельным или разделенным на два, верхний и нижний блоки. Он охватывает поршень, шатун и т. Д., Поскольку они работают в нем.
• Масляный поддон

Некоторые другие детали цилиндра, которые можно увидеть, включают:

• Крепежная опора коленчатого вала.
• Проход контура охлаждающей жидкости.
• Цилиндр
• Каналы контура смазки
• Опора вспомогательного оборудования.
• Резьбовое отверстие для болтов ГБЦ

Ниже приведена полная схема блока цилиндров:

Блоки цилиндров классифицируются в зависимости от конфигурации двигателя. Ниже приведены типы блоков цилиндров:

V-образный двигатель: V-образный двигатель — популярный тип цилиндров, доступных сегодня на большинстве автомобилей. Начиная с Cadillac v16 и заканчивая классическими двигателями v8, вплоть до крошечных двигателей v4, используемых на мотоциклах, с этим блоком цилиндров.

Блок доступен уже десять лет, известен своей надежностью. V-образный двигатель также воздействует на природу, поскольку в нем используется пара рядов цилиндров, расположенных параллельно друг другу.

Двигатели v-16 похожи на рядную восьмерку по длине, но немного шире. Недостатком V-образного двигателя является отсутствие швов, что довольно плохо, поскольку поршни установлены под нечетными углами относительно осевой линии двигателей

Рядный двигатель: в этих типах блоков цилиндров ряд цилиндров, которые работают в одной линии . Он идет от задней части двигателя к передней. Автомобили с этим блоком двигателя работают плавно, поэтому он применим там, где требуются высокие обороты. Вот почему эта конфигурация идеально подходит для малолитражного двигателя, используемого в большинстве легковых автомобилей.

Оппозитные двигатели: оппозитный двигатель можно легко понять, когда V-образный двигатель сплющен. Это приводит к тому, что головки цилиндров находятся прямо напротив друг друга. Этот двигатель используется на Porsche и Subaru, а также на некоторых других высокопроизводительных двигателях.

Присоединяйтесь к нашему информационному бюллетеню

Поршни в этом типе блока цилиндров служат противовесом для другой стороны. Вот почему коленчатый вал сам по себе не требует противовеса. По этой причине коленчатый вал короче, легче, выше обороты и делает двигатель более мощным.

Читать: Конфигурация цилиндров двигателя автомобиля

Распространенные проблемы с блоком цилиндров

Ниже приведены распространенные неисправности блока цилиндров:

Утечка внешней охлаждающей жидкости двигателя t: утечка может быть вызвана водяным насосом, радиатором, сердцевиной отопителя, или свободный шланг. Иногда это может быть вызвано самим блоком двигателя, когда он трескается. Заглушка может потеряться или заржаветь, но ее можно легко заменить.

Изношенный/треснувший цилиндр: после нескольких обработок цилиндров может возникнуть износ гладких обработанных стенок. Это может привести к тому, что поршневое кольцо не будет плотно прилегать к стенке. На стенке цилиндра может образоваться трещина, которая потребует срочного вмешательства. Более крупные отверстия могут быть просверлены изношенным цилиндром.

Пористый блок цилиндров: выход из строя блока цилиндров может быть вызван загрязнением металла. Часто это происходит в процессе производства. Дефекты литья часто не вызывают эту проблему в течение короткого периода времени, но в конечном итоге начинают просачиваться и протекать. Ничего нельзя сделать с этой проблемой, потому что она возникла вместе с ней.

Вот именно для этой статьи, которая содержит определение, типы, материал, проблемы блока цилиндров. Надеюсь, вам понравилось чтение, если да, пожалуйста, прокомментируйте, поделитесь и порекомендуйте этот сайт другим студентам технических специальностей. Спасибо!

Что такое блок цилиндров? | Материалы блока цилиндров и гильзы

Важный момент

Что такое блок цилиндров?

Блоки цилиндров являются неподвижной, составной частью кривошипно-шатунного механизма, именуемого в дальнейшем КМ, соединяющего цилиндры двигателя. Изготавливается методом литья из чугуна. Иногда блок цилиндров отливают из литого алюминия, а также магниевых сплавов. В блоке цилиндров коленчатый вал установлен на специальных опорных поверхностях.

Верхняя часть блоков цилиндров закрыта головкой блока цилиндров. А картер крепится к нижней части блока цилиндров. Все основные компоненты двигателя установлены на блоке цилиндров или внутри него. Эти компоненты, включая отверстия цилиндров, обработаны очень точно.

Они должны думать достаточно, чтобы сдержать давление горящей топливной смеси. Между основанием цилиндра и поршневыми кольцами должна быть обеспечена плотная посадка, чтобы поршневые кольца могли герметизировать горючий газ.

Если цилиндры из-за износа приобретают овальную форму, через поршневые кольца выходит некоторое количество газа. Утечка газа через поршневые кольца называется прорывом картерных газов. Прорыв газов снижает КПД двигателя. Отделка стенок цилиндра также влияет на кольцевое уплотнение.

Стенка цилиндра обеспечивает очень гладкую поверхность. Специальные шлифовальные камни делают в стенках цилиндров небольшие канавки, в которые собирается масло. Эти канавки помогают смазывать поршневые кольца и юбку поршня. Раньше большинство блоков цилиндров изготавливались из чугуна или серого чугуна, так как этот материал был легче для машины.

Алюминиевые поршни очень хорошо изнашиваются относительно чугунных стенок цилиндров. Основным недостатком железа является его вес, поскольку блоки двигателя теперь отлиты из легкого алюминия. Алюминиевые блоки весят намного меньше, чем чугунные блоки. Алюминиевая обшивка поршня, трущаяся об алюминиевую стенку цилиндра, очень быстро изнашивается. Большинство алюминиевых блоков цилиндров оснащены гильзами цилиндров из стали или ковкого чугуна.

Также прочтите: Что такое гильза цилиндра? | Материал для гильзы цилиндра | Функция гильзы цилиндра | Типы гильз цилиндров

Материалы блока цилиндров и гильзы:

Как правило, производители иногда используют серый чугун для блоков цилиндров с добавлением никеля и хрома. В настоящее время они также используют алюминий для снижения веса и повышения производительности. Однако в алюминиевых блоках на цилиндре используются чугунные или стальные гильзы. Большинство двигателей предпочитают чугун для стенок цилиндров, так как он менее подвержен износу.

В некоторых небольших двигателях для покрытия стенок цилиндров используется хром для уменьшения износа и увеличения срока службы. В зависимости от рабочего объема и других технико-эксплуатационных характеристик назначения существует несколько вариантов компоновки расположения цилиндров двигателя, а также ряд материалов изготовления блоков и цилиндров. Так как в цилиндре над полостью поршня возникают различные условия давления, внутренняя поверхность стенки цилиндра подвергается воздействию пламени и горячих газов, температура которых колеблется в пределах 1500-2500 °С; такая деталь должна быть высокой. Изготовлена ​​из высокопрочного материала с механической прочностью.

Скорости скольжения поршневых колец по стенкам цилиндров достаточно велики, в пределах от 12 до 15 м/с, поэтому жесткость во внутренних стенках цилиндров должна была увеличиться. В этом случае срок службы цилиндровой линии увеличится, а деталь будет более устойчива к различным видам износа, абразивам, коррозии и эрозии. При износе поверхности блоков цилиндров сверх допустимого предела, определяемого методом дефектов блоков цилиндров, необходимо произвести ремонт блоков цилиндров.

При отсутствии ограничения по массе двигателей, например, тракторного двигателя, блоки цилиндров изготавливаются из перлитного чугуна. На транспортных двигателях, где есть ограничения по весу, для изготовления блоков цилиндров я использую легкие алюминиевые и магниевые сплавы.

Читайте также: Что такое обработка коленчатого вала? | Обработка коленчатого вала | Способ обработки коленчатого вала | Детали обработки коленчатого вала

Состав блока цилиндров:

Структура чугунного блока цилиндров следующая:

• Железо 95%
• Углерод 2,2%
• Кремний 1,2%
• Марганец 0,63%
• Сера 0,12%
• Фосфор 0,85%

Типичный алюминиевый сплав для блока цилиндров и поршня указан ниже:

• Алюминий 91%
• Олово 2%
• Медь 7%

Также прочтите: Что такое турбокомпрессор? | Типы турбокомпрессора | Работа турбокомпрессора

Конструкция блока цилиндров:

Кроме того, головка крепится к верхней поверхности блока цилиндров шпильками/болтами. Прокладки используются между головкой и блоком для обеспечения уплотнения, предотвращающего утечку газов. Кроме того, в блоке также есть порты, масляные каналы и водяные рубашки, вырезанные внутри него для обеспечения смазки и охлаждения. Однако некоторые блоки цилиндров также имеют распределительный вал и приспособления для установки соответствующих деталей. Кроме того, блок цилиндров с Г-образной головкой также имеет отверстия для клапанов и портов клапанов.

Нижняя часть блока также поддерживает коленчатый вал и масляный поддон. В большинстве двигателей блоки также поддерживают распределительные валы с помощью втулок, которые входят в просверленные отверстия. В некоторых двигателях впускной и выпускной коллекторы прикреплены к бокам блока. Другие детали, установленные на блоках, включают водяной насос, распределительный механизм спереди и маховик, картер сцепления (оба сзади). Сюда также входят зажигание, распределитель и топливный насос.

Также прочтите: Что такое центробежный нагнетатель? | Центробежные нагнетатели | Работа центробежного нагнетателя | Основные части центробежного нагнетателя

Функции блока цилиндров:

Блок цилиндров является основным неподвижным органом автомобильного двигателя и служит его фундаментом. Они служат опорой и ограждением для движущихся частей. В настоящее время блок цилиндров и картер отлиты в единой отливке, что дает жесткую конструкцию.

Блоки цилиндров могут также иметь отдельный картер для коленчатого вала, что в основном ограничивается более крупными двигателями, морскими и стационарными двигателями. Отдельный картер из алюминия предпочтительнее из-за малого веса, дешевой и быстрой замены.

Основная функция блоков цилиндров заключается в том, что они охватывают шатун, поршень и коленчатый вал. Его личная работа происходит внутри блока. Он поддерживает другие основные компоненты и аксессуары автомобильных двигателей, такие как компрессор кондиционера, генератор переменного тока, впускной и выпускной коллектор и т. д. Он включает в себя компоненты механизма смазки, такие как масляный поддон, масляный насос, масляный фильтр и т. д. Он также помогает в контуре охлаждения.

Также прочтите: Молоток и его применение | Части молота | 51 Тип молотков

Типы двигателей и блоков цилиндров:

Блоки двигателей классифицируются на основе конфигурации цилиндров двигателя. Ниже приведены типы блоков цилиндров:

#1. V-образный цилиндр двигателя

Это популярный тип цилиндра двигателя, который широко используется в настоящее время. В этой конфигурации двигатели расположены в два ряда. Две линии расположены под углом друг к другу. Углы V остаются небольшими, обычно от 15° до 20°, потому что больший угол затрудняет балансировку двигателя. Трудно сбалансировать этот тип двигателя с противовесом на коленчатом валу.

Коленчатый вал состоит всего из двух кривошипов, в которых шатуны от противоположных цилиндров соединены с одной и той же шатунной шейкой в ​​два ряда. Каждый из двух шатунов соединен с шатунной шейкой. Существуют различные типы двигателей V; для тяжелых автомобилей в качестве блоков цилиндров используются двигатели V16, V8, а для небольших мотоциклов — V4.

#2. Оппозитный и оппозитный цилиндр двигателя

Оппозитный двигатель представляет собой V-образный двигатель с плоским прессованием. Эти блоки цилиндров состоят из двух рядов по два цилиндра, каждый из которых обращен друг к другу. Эта конструкция также известна как двигатель-блин. Для этого требуется очень мало места над головой, так что моторный отсек может быть очень компактным. Двигатели Volkswagen имеют такой тип расположения 4 цилиндров. Он имеет воздушное охлаждение и установлен в задней части автомобиля. Этот блок двигателя также используется на Porsche и Subaru, а также на некоторых других более мощных двигателях.

№3. Цилиндр рядного двигателя

Блок цилиндров рядного двигателя, ряд цилиндров, расположенных таким образом, что они работают в одной линии. Автомобили с таким типом блока цилиндров работают плавно; По этой причине они в основном используются там, где требуются высокие обороты. В основном используется в легковых автомобилях.

Также прочтите: Что такое главный цилиндр? | Типы главных цилиндров | Принцип работы главных цилиндров | Детали главных цилиндров

Проблемы блока цилиндров:

Внешняя утечка охлаждающей жидкости двигателя:-  Эта утечка может происходить из водяного насоса, радиатора, радиатора отопителя или незакрепленного шланга. Иногда это также может быть связано с блокировкой двигателя из-за трещин.

Изношенный/треснувший цилиндр:-  После того, как цилиндр проработал в течение длительного времени, износ внутри цилиндра является обычным явлением. Это может повредить гладкую обработанную стену. Это влияет на уплотнение поршневыми кольцами. Эти проблемы могут быть решены за счет увеличения диаметра отверстия.

Пористый блок двигателя: —  Эта неисправность блока двигателя обычно вызывается попаданием загрязнителя в металл. Часто это происходит в процессе производства. У этой проблемы нет решения, потому что эта проблема связана с тем, что блок цилиндров произошел от него.

Также прочтите Разряд батареи дистанционного управления без ключа | Когда замена батареи брелока замена? | Как заменить батарею пульта без ключа

Часто задаваемые вопросы (FAQ)

Блок цилиндров

Блок цилиндров является одним из центральных компонентов вашего двигателя. Он играет ключевую роль в смазке, контроле температуры и стабильности двигателя, и он должен быть самого высокого качества, чтобы не было места ярлыкам.

Что такое блок двигателя?

Блок цилиндров, также известный как блок цилиндров, содержит все основные компоненты, составляющие нижнюю часть двигателя. Здесь вращается коленчатый вал, а поршни двигаются вверх и вниз в отверстиях цилиндров, воспламеняясь от сгорания топлива.

Типы двигателей

Вероятно, наиболее интуитивный способ различать их — это тип энергии, которую каждый двигатель использует для питания.

• Тепловые двигатели. Двигатели внутреннего сгорания (двигатели внутреннего сгорания) Двигатели внешнего сгорания (двигатели ЕС) Реактивные двигатели.
• Электрические двигатели.
• Физические двигатели.

Двигатель типа V

Двигатель типа V имеет два ряда цилиндров, обычно образующих угол 60° или 9°.
