Что такое эур в автомобиле: Электроусилитель рулевого управления (EPS): устройство и принцип работы

Содержание

Электрический усилитель руля (ЭУР) в автомобиле

Электрический усилитель руля (Eelectric Power Steering — EPS) в последнее время, во многих легковых автомобилях, находит все большую популярность, нежели гидроусилитель руля. И объяснение тому простое, преимуществами электроусилителя руля перед гидроусилителем является то, что здесь нет гидравлического насоса который постоянно работает, независимо от того, стоит автомобиль или едет. При этом при движении, гидроусилитель потребляет еще большую мощность, в отличии от электроусилителя, который в некоторых случая отключается совсем. Все это сказывается, во-первых, на потере мощности двигателя порядка 8-10 л.с., а также на экономичности автомобиля. Есть и еще один плюс, минимальное наличие механических узлов (гидравлические шланги, насос, золотники и т.д.), которые, как правило, менее надежны, чем электрика и электроника. Электрический усилитель руля также работает тише, чем элементы гидравлические системы, отсутствует шум от насоса и от жидкости, протекающей через шланги и клапаны. Но самое заметное отличие все же заключается в особенностях управления.

Электрический усилитель руля может быть очень точно настроен на срабатывание при повороте руля. Такую точность очень трудно обеспечить для гидравлической системы, так как клапана имеют определенный проход. От начала их открытия, до полного открытия, руль должен быть довернут на определенный угол. Электроусилитель руля не столь инерционен как гидравлика, что позволяет ему более быстро реагировать на изменение положения руля, а также скорость автомобиля. И в конце концов, электроусилитель может работать даже тогда, когда у вас заглох двигатель.
Основным минусом электроусилителя руля является повышенное энергопотребление, ток питания доходит до 50 А. Очень часто в связи с этим основной неисправностью электроусилителя является обгорание контактов на монтажной плате, в реле, выгорание предохранителей.

Из истории электроусилителя руля и просто интересные факты

Первыми серийными машинами с электрическим усилителем руля были Acura NSX, Honda S2000, Toyota Prius и Toyota RAV4, а также множество моделей компании GM, такие как: Chevrolet Malibu, Chevrolet Cobalt, Chevrolet HHR, Pontiac G6 (кроме кабриолета, GT моделей), Pontiac Torrent, Pontiac G5, Saturn VUE и Saturn ION.

Стоит сказать, что имелась и переходная система «смешанного» вспомогательного управления водителю. Некоторые машины имели электро-гидравлический усилитель руля. Электродвигатель использовался для привода обычного гидравлического насоса, а далее все как в классической схеме с гидроусилителем руля. Более подробно о гидроусилителе руля в статье «Гидроусилитель руля автомобиля».
Последние поколения электроусилителей (EPS) собраны совместно с рулевой колонкой, хотя ранее электродвигатели ставились на рейку. Электроусилители руля на некоторых автомобилях могут настраиваться. Фактически вы выбираете вспомогательное усилие, при каком угле поворота, какое усилие будет помогать вам, докручивать колеса. Как правило, о возможности такой настройки надо спрашивать у дилера, к тому же настройка требует сканеров и ПО для изменения характеристик.

Как работает электроусилитель руля

Хотя читатель примерно уже представил себе, как и при каких условиях срабатывает электроусилитель, тем не менее, мы хотели бы донести до него особенности работы электроусилителя руля.
В тот момент, когда водитель начинает поворачивать руль, датчик положения и датчик скорости вращения рулевого колеса передают сигналы в модуль управления. Также существует и датчик определения крутящего момента на рулевом колесе. Вся эта информация подается на блок управления электроусилителя рулевого управления. Кроме того, при управлении электродвигателем, также принимаются во внимание скорость транспортного средства и данные о усилии на рулевой тяге колеса.
После получения всех этих данных, модуль управления подает питание на двигатель. Двигатель вращается, при этом помогает перемещать руль в одном из направлений. При управлении, постоянно отслеживается положение руля, при этом вспомогательное усилие меняется.

Ремонт и эксплуатация электроусилителя руля

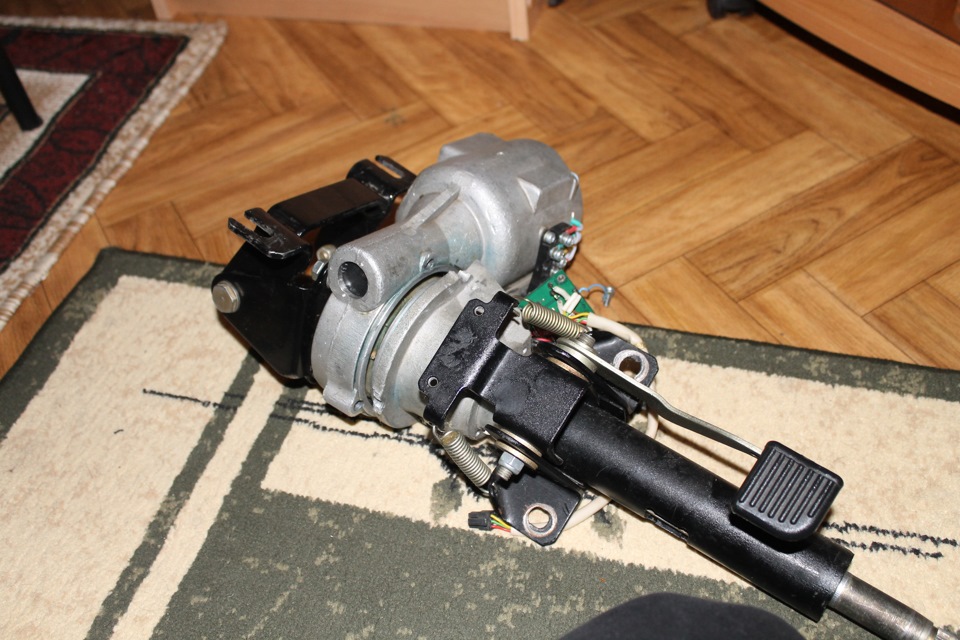

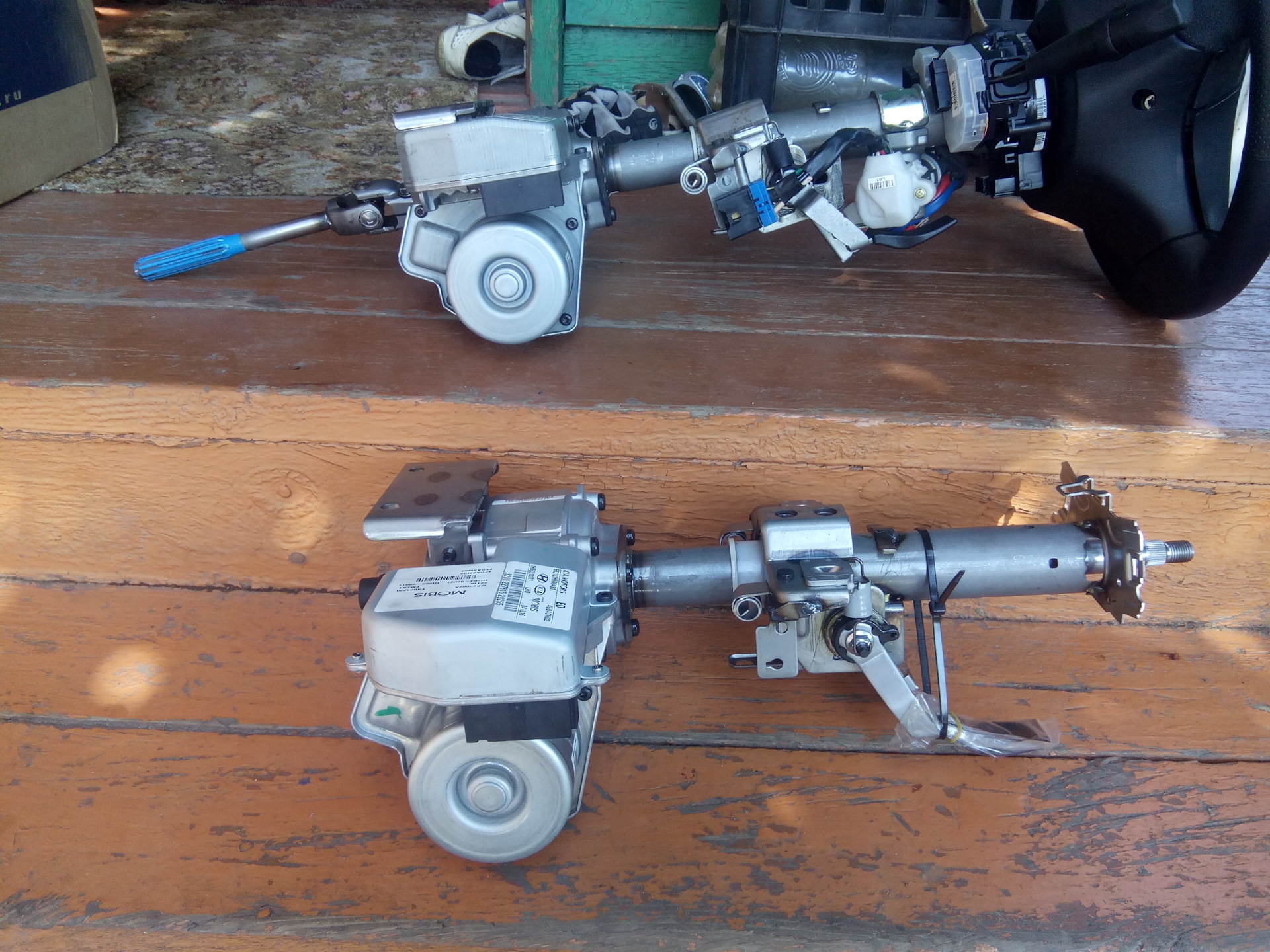

На многих автомобилях GM, электродвигатель усилителя установлен на рулевой колонке. Двигатель и модуль управления являются одной сборкой в рулевой колонке, и в случае поломки меняется двигатель совместно с модулем управления.
В большинстве современных автомобилей Toyota, электродвигатель может быть заменен отдельно.
Электродвигатели установленные в рулевой рейки, как правило для автомобилей GM и Honda, меняется совместно с рейкой.
Стоит заметить, что электрический усилитель руля довольно дорогой узел на иномарках, его стоимость может составлять от $ 600 и больше в зависимости от автомобиля. Таким образом, необходимо сказать о том, что точная диагностика электроусилителя руля необходима, она позволит избежать замены дорогостоящих, но исправных узлов.

После ремонта электроусилителя, необходимо использовать диагностический прибор, для того, чтобы откалибровать центральное положение датчика положения рулевого колеса. В противном случае, вы будете иметь обратную связь от электродвигателя при прямолинейном движении.
Как правило при поломке или срабатывании системы защиты рулевого управления на комбинации приборов загорается сигнальная лампа. Лампа может сигнализировать о неисправности или о отключении электроусилителя в следствии срабатывания защиты. Тепловая защита может сработать, когда обмотка электродвигателя перегреется, как правило, при работе в крайних положениях руля.
Одной из распространенных поломок является стук в рулевой колонке, при проезде через неровности. Результатом этого может быть обратная связь от электродвигателя, за счет не корректной работы модуля управления. В крайних случаях электроусилитель может даже подруливать автомобилем.
Проверка неисправности механической и электрической части проводится просто. Извлеките предохранитель питания электроусилителя из монтажного блока, при этом принудительно отключив его. Совершите пробную поездку, будьте осторожны, так как усилие при управлении будет значительным. Если стуки пропадут, то в этом был виноват модуль управления, если нет, то у вас механические неисправности в рулевой колонке.

Стоит еще раз заметить, что при любой электронной неисправности усилителя или его отключении, автомобиль будет управляться, но управляющий момент на рулевом колесе будет намного выше.

Электроусилитель руля: принцип работы

Повальное внедрение электроники во все системы и узлы автомобиля не обошло и рулевое управление. Так появился электроусилитель руля (ЭУР), который существенно превосходит гидроусилитель по удобству и точности управления, безопасности и экономичности.

Блок-схема работы ЭУРСостав системы ЭУР

В состав системы входит электродвигатель, сервопривод, датчики крутящего момента и угла поворота руля, блок управления. Опционно может устанавливатья датчик скорости вращения руля. Электродвигатель – современный, бесщеточный. Конструкция сервопривода может быть различной, в зависимости от типа автомобиля (об этом ниже). Датчик крутящего момента – основной датчик системы. В разрез рулевого вала встраивается торсион. Элементы датчика устанавливаются на разных его концах. Принцип его работы может быть различным (например, магнитный или оптический).

Устройство датчика крутящего момента ЭУРБлок управления ЭУР

При повороте рулевого колеса происходит закручивание торсиона. Чем больше усилие – тем больше закручивается торсион. По величине изменения взаимного положения частей датчика оценивается величина приложенного усилия. Угол поворота руля также измеряется соответствующим датчиком. Кроме этого, блок управления получает данные о скорости автомобиля от системы ABS и об оборотах двигателя от контроллера. На основании этих параметров ЭБУ рассчитывает значение необходимого вспомогательного усилия на руле и подает на электродвигатель питание нужной величины и полярности. Электродвигатель через сервопривод либо вращает рулевой вал, либо перемещает рейку.

Содержание статьи

Конструкция ЭУР

Вариантов конструктивного исполнения узлов ЭУР существует множество. Для примера рассмотрим электроусилители, производимые одним из лидеров рынка компанией ZF под маркой Servolectric. В зависимости от типа автомобиля различаются и применяемые ЭУР. На субкомпактных и компактных легковых автомобилях усилители устанавливаются на рулевую колонку, на автомобилях среднего класса вспомогательное усилие передается на рейку с помощью дополнительной шестерни, а на внедорожниках и легких коммерческих машинах применяется так называемая “параллельноосевая” (paraxial) конструкция.

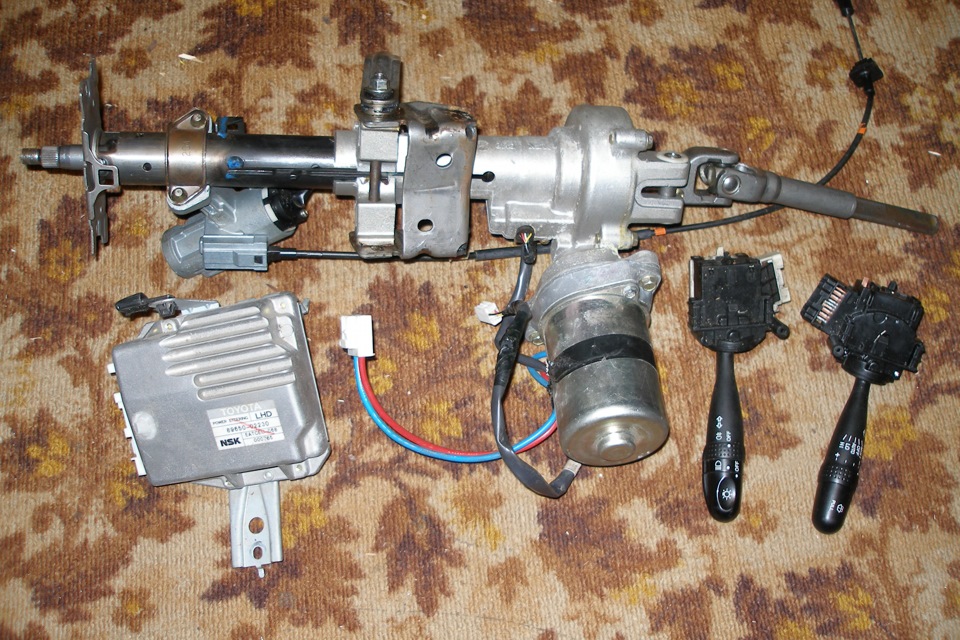

ЭУР для компактных автомобилейЭУР на рулевой колонке

На легких автомобилях большое усилие от ЭУР не требуется, поэтому и электродвигатель, и сервопривод получаются настолько компактными, что легко умещаются под рулем в салоне автомобиля. Заодно там же размещаются и датчики. Таким образом, вся конструкция надежно защищена от пыли, грязи и высоких температур подкапотного пространства, что благоприятно сказывается на надежности.

ЭУР для автомобилей среднего классаПривод ЭУР с двумя шестернями

На среднеразмерных автомобилях устанавливается ЭУР с двумя шестернями. Через одну шестерню на рейку передается усилие от руля, а через другую – вспомогательное усилие от электромотора.

Чтобы создать большое дополнительное усилие применяется ЭУР параллельноосевой конструкции. Для преобразования вращательного движения электродвигателя в линейное перемещение рулевой рейки используется зубчатоременной привод и механизм “винт – гайка на циркулирующих шариках”. Гайка, вращаемая зубчатым ремнем, через шарики перемещает ось рейки. Шарики циркулируют по резьбе, возвращаясь через специальный канал в гайке.

ЭУР для внедорожников и минивеновУстройство параллельно осевого привода

При любом конструктивном исполнении в случае поломки водитель может продолжать безопасно управлять транспортным средством благодаря наличию механической связи между рулем и управляемыми колесами.

Возможности и премущества ЭУР

Главными преимуществами электроусилителя по сравнению с гидроусилителем являются экономичность и надежность. ЭУР не отбирает мощность у двигателя, что позволяет экономить от 0,4 л до 0,8 л на 100 км в зависимости от режима движения. Это, в свою очередь, снижает выбросы углекислого газа от 10 до 20г/км. ЭУР вступает в работу только при вращении руля, при движении по прямой он не потребляет энергии.
Конструктивно электроусилитель компактнее и легче гидроусилителя и не требует обслуживания. Работа электроусилителя отличается более низким уровнем шума. Стоимость ЭУРа ниже, однако его ремонт обойдется гораздо дороже, потому что при поломке вышедшие из строя узлы меняются целиком.

Электронная “сущность” ЭУР наделяет его широкими возможностями по настройке значения вспомогательного усилия в зависимости от условий движения и типа транспортного средства. Чем выше скорость – тем меньше усилие и “тяжелее” руль. При желании водитель может отключить ЭУР от датчика скорости кнопкой на панели приборов. В этом случае руль постоянно “легкий”, что облегчает вождение в городских условиях. Одна и та же модель электроусилителя может быть легко программно перенастроена для разных моделей автомобилей. ЭУР обладает функциями автовозврата руля в “ноль” и автоматического удержания колес в среднем положении (например, при разном давлении в шинах).

Интеграция с другими электронными системами автомобиля позволяет использовать ЭУР для:

стабилизации автомобиля, например, при резком объезде неожиданно возникшего препятствия;
удержания автомобиля на полосе движения;
помощи при парковке.

Что такое электроусилитель руля и как он работает

» Что такое электроусилитель руля и как он работает

9965 просмотров

Посмотреть электроусилитель руля в каталоге «АВТОмаркет Интерком»

Задать вопрос специалисту нашей компании

Многие водители, часто стоят в пробках в городах, намучившись много километров по нашим дорогам и паркующихся в небольших местах прекрасно знают что значит «сидеть за рулем». Марка авто весьма важна в этом случае.

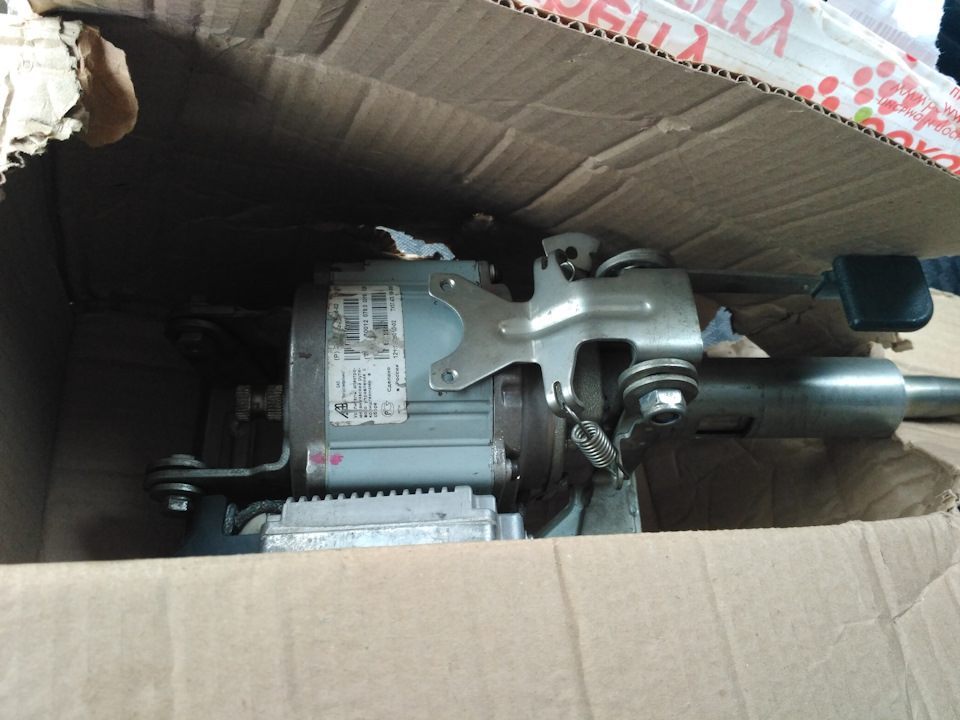

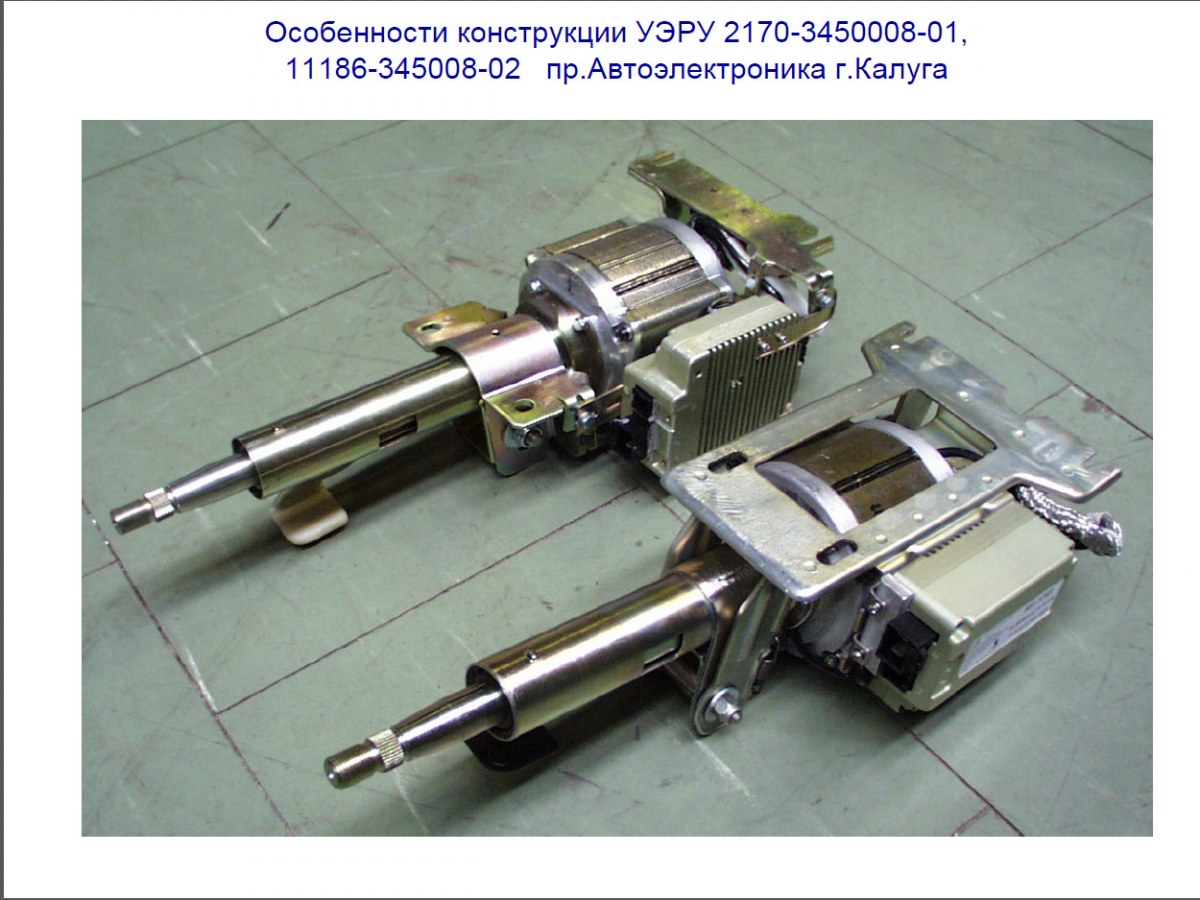

ЭУР представляет собой определенный механизм, который состоит из червячного редуктора, датчика самого момента, электрического двигателя и блока управления в авто.
Червячный редуктор нужен для изменения самого вращения червячного вала, который совместим с автодвигателем, во вращательное движение рулевого вала с определенным коэффициентом редукции 18,33. Датчик момента создает электрический сигнал как нужно приложенному моменту на вал руля — по величине, по направлению.

Все дело в том, что в самом электродвигателе, который изменяет электроэнергию в механическую, что, как правило, уменьшает действие на руль. Электроусилитель руля воспринимает сигналы от датчиков: момента, скорости автомобиля, числа оборотов коленчатого вала двигателя, положения ключа в замке зажигания, положения ротора электродвигателя. Затем воспринимает их и дает сигнал на обмотки статора, вращающих электродвигатель. Действие сигналов датчика момента и скорости автомобиля здесь участвуют. При повышении скорости это обеспечивает правильное уменьшение компенсирующего момента, результатом становится что руль становится значимее. Кроме того, блок управления постоянно контролирует сигналы, от самой бортовой системы. При проблемах, неполадках в электрической системе он отключает электроусилитель руля и выдает сигнал на световой индикатор отказа. При этом рулевое управление работает в обычном режиме.

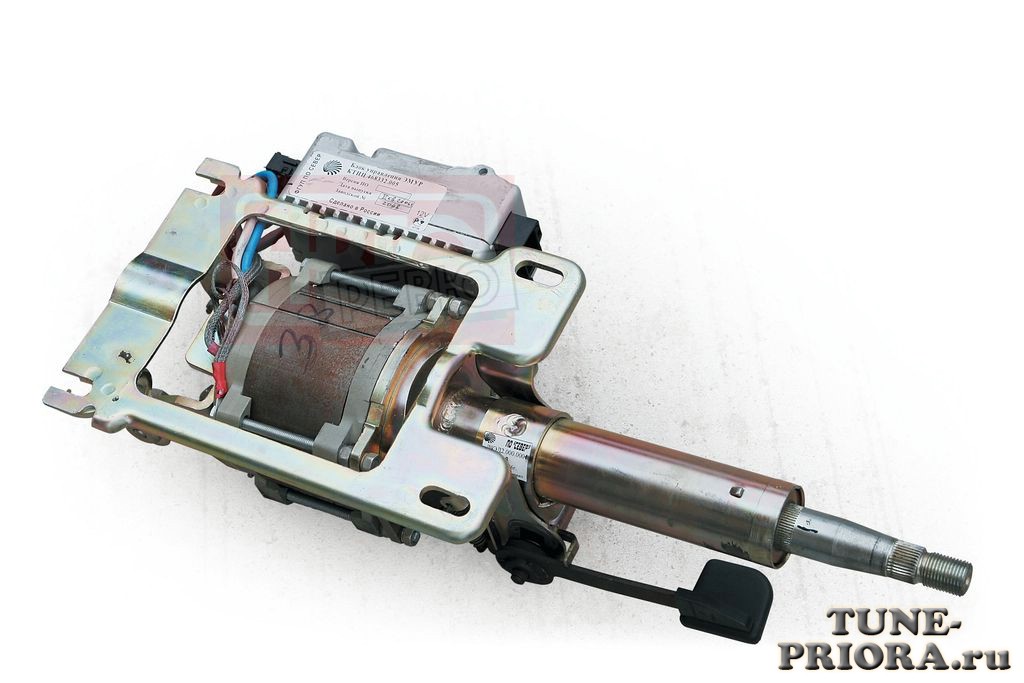

УСТАНОВКА ЭЛЕКТРОУСИЛИТЕЛЯ РУЛЯ:

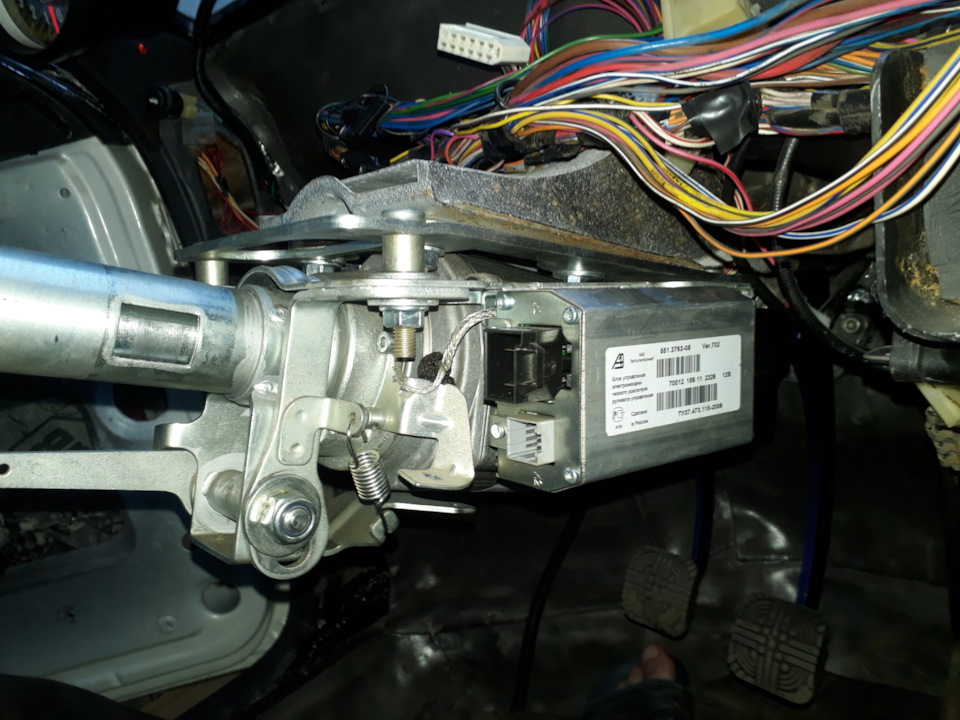

при монтаже ЭУР никаких сложностей не должно возникнуть. Только отключите массу в авто. Весь процесс установки будет самом салоне. Проведите замену карданного вала в рулевой колонке и сделайте нужные отверстия. После выполнения этого останется соединить кабель электропитания с предохранителем, а также провода датчика числа оборотов коленчатого вала двигателя и датчика скорости. Используйте кожух, который идет в комплекте.
Специалисты компании «АВТОмаркет Интерком» настоятельно рекомендуют использовать инструкцию, по времени у них на установку уходит около 2х часов.

ИЗМЕНЕНИЯ В КОНСТРУКЦИИ:

наверно, это появление дополнительного узла, который будет находиться в самом салоне автомобиля. Никаких перемен не будет, так как весь рулевой механизм не изменяется. Поэтому нечего бояться. Стоит отметить, что на машины, оборудованные ЭУРУ, действует гарантия от производителя ВАЗ. Как сообщают в пресс-службе завода, электроусилитель скоро будет и в модели «Нива».

Но, несмотря на это, проблем с прохождением ТО у водителей с ЭУРУ до настоящего времени не было.

РАБОТА ЭЛЕКТРОУСИЛИТЕЛЯ РУЛЯ: когда вы паркуете автомобиль, руль вращайте легко. Теперь любые маневры на дороге — это уже просто. Основным различием электромеханического усилителя руля является то, что компенсирующий момент изменяется в зависимости от того, на какой скорости движется автомобиль. Другими словами, со скоростью действие на руль увеличивается, создавая таким образом хорошую обратную связь. Электродвигатель включается автоматом, как только усилие на валу руля превысит заданное значение. Стоит отметить, снижение нагрузки на генератор автомобиля, и меньший расход топлива.
Многие водители задаются вопросом, что произойдет, если электроусилитель сломается? Специалисты компании «АВТОмаркет Интерком» уверяют, что ничего страшного не будет. Вы будете продолжать свое путешествие. Просто при этом лишь немного увеличится усилие на руль автомобиля.
При правильной работе ЭУР слышно небольшой звук от электродвигателя — поставьте музыку громче.
Электроусилитель руля можно заказать с доставкой в любую точку России через интернет магазин на нашем сайте. Цены на электроусилители и их наличие можно посмотреть на нашем сайте или задать вопрос через услугу Экспресс-service.

Электроусилитель руля • DRIVER’S TALK

Содержание статьи:

В этой статье я расскажу про электроусилитель руля (ЭУР): из чего состоит ЭУР, принцип работы ЭУР, плюсы и минусы ЭУР по сравнению с ГУР.

Электроусилитель руля — это электромеханическая система автомобиля, которая предназначена для облегчения поворота руля. Несмотря на то, что гидроусилитель руля удобен в применении, давно изучен и хорошо зарекомендовал себя, конструкция ГУР все-таки не совершенна.

Инженеры нашли новые более современные конструкции рулевого управления и изобрели электрический усилитель руля (ЭУР), который исправил недостатки гидравлической конструкции в рулевом механизме, заменив гидравлику на электрику.

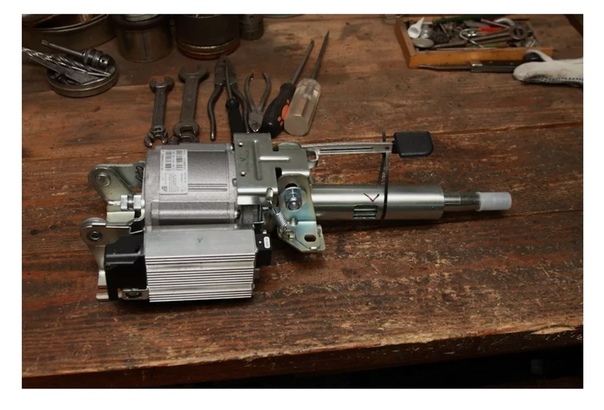

Электроусилитель руля

Электроусилитель руля имеет еще несколько названий: электрический усилитель рулевого управления (ЭУРУ), электромеханический усилитель руля (ЭМУР). Сегодня электроусилитель руля устанавливают на различные классы автомобилей, как в бюджетном, так и в дорогом (люксовом) сегменте машин, постепенно вытесняя ГУР. ЭУР пока что редко устанавливают на тяжелых автомобилях, работающих в сложных условиях и большой грузоподъемности, гидравлика там пока еще рулит.

Упрощенно электроусилитель руля состоит из датчиков (контролирующих угол поворота руля), электронного блока управления (ЭБУ) и исполнительного устройства (электродвигатель).

А конструктивно электроусилитель зависит от типа автомобиля и его массы. То есть, чем больше автомобиль, чем больше его масса, тем больше усилия требуется для вращения руля, и от этого зависит конструкция (ЭУР). На малом классе машин электроусилитель руля устанавливают на рулевую колонку, так как авто не нуждается в большом усилии на руле.

Средний класс авто: на таких машинах требуется более сильное усилие, и ЭУР устанавливают на рулевую рейку, а усилие передается через шестерню.

Класс внедорожников, пикапов, микроавтобусов, минивэнов: у этих автомобилей из-за большой массы требуется так же большое усилие на руле. Электроусилитель руля устанавливается параллельно осевой конструкции. Электродвигатель ЭУР передает усилие на механизм, а тот, в свою очередь, перемещает рулевую рейку.

Принцип работы

Вне зависимости от конструктивных особенностей электроусилителя принцип работы (ЭУР) следующий:
При движении автомобиля с небольшой скоростью (в пробке, во дворе, на парковке) водителю приходится быстро поворачивать колеса из одного крайнего положения в другое. В этом случае электроусилитель руля обеспечивается так называемый «легкий руль». Вы можете легко вращать руль одним пальцем. Когда вы едете с высокой скоростью, то вы вращаете руль на небольшие углы.

В этом случае электроусилитель руля создает обратную связь (подробнее в ГУР), и руль получается тяжелым. Электроусилитель руля так же создает обратную связь и способен вернуть колеса в среднее положение (когда вы входите в поворот, а на выходе руль самостоятельно возвращается в среднее положение).

В электронном блоке управления электроусилителя существуют так же программы стабилизации, поддержании среднего положения колес при сильных порывах бокового ветра, при различном давлении в шинах, а так же парковочный ассистент (автопарковщик).

Автопарковщик осуществляет руление и автоматически направляет автомобиль в нужное, свободное, парковочное место. Водителю же остаётся лишь нажимать педали акселератора, сцепления и тормоза.

Плюсы электроусилителя руля (ЭУР) в отличие от гидроусилителя руля (ГУР).

Главный плюс электроусилителя — это хорошая обратная связь водителя с дорогой. Управление автомобилем с ЭУР более острое при езде на высоких скоростях, чем у ГУР, и более легкое при парковках. Так как ЭУР использует в своей работе электричество сети автомобиля, то нет дополнительной нагрузки в виде ременных приводов на двигатель автомобиля (меньше отбирает мощность).
В системе нет жидкости (не чему замерзать, кипеть), поэтому работает электроусилитель при любых температурах. Занимает меньше места по сравнению с ГУР и не требует периодического технического обслуживания (осмотр ремня, уровня жидкости, потеков).

Единственное, за чем нужно следить – это за состоянием подшипников. ЭУР — помогает экономить топливо, так как его мотор, в отличие от насоса ГУР, работает только при повороте руля (у ГУР насос постоянно вращается). Электроусилитель руля в зависимости от условий, в которых эксплуатируется автомобиль, через электронный блок управления можно настроить различные режимы работы. Руль на автомобиле с электроусилителем можно сколько угодно держать в крайнем положении, а не 10-20 секунд, как на автомобиле с ГУР.

Минусы ЭУР

Минусы тоже есть, но с каждым годом их становится все меньше. К примеру, цена электроусилителя руля пока еще высока. ЭУР пока еще не ставят на тяжелые автомобили, грузовики из-за более низкой мощности электродвигателей по сравнению с гидравликой.

Так же минусом является то, что электроусилитель руля выходит из строя из-за попадания в него влаги (перегорают предохранители, горят электродвигатели).

Но даже при поломке ЭУР вы всегда сможете доехать до дома или места ремонта, правда, руль автомобиля будет тяжелее вращать. ЭУР — это настоящее и будущее автомобилестроения.

На сегодня все. Легкого вам вращения руля и зеленого света на дороге!

Электрический усилитель руля (ЭУР) в автомобиле

У рулевого механизма с электромеханическим усилителем и двумя приводными шестернями необходимое для поворота колес авто усилие суммируется из усилий, передаваемых на рейку обеими шестернями. При этом на одну шестерню передается крутящий момент, создаваемый водителем на рулевом колесе, а на другую – крутящий момент электродвигателя усилителя после преобразования его в червячной передаче.
Рулевой механизм содержит датчик крутящего момента на рулевом колесе, торсион, приводные шестерни усилителя и вала рулевого управления, червячную передачу и электродвигатель с блоком управления. Основной деталью рулевого механизма с электромеханическим усилителем является рейка с зубьями на двух участках.
Оснащенный блоком управления и датчиком электродвигатель усилителя связан с отдельной шестерней рулевого механизма, в то время как другая шестерня обеспечивает механическую связь рулевого колеса с рейкой. Благодаря этому рулевое управление полностью сохраняет работоспособность при выходе из строя электродвигателя усилителя.

Как работает электроусилитель руля:

Хотя читатель примерно уже представил себе, как и при каких условиях срабатывает электроусилитель, тем не менее, мы хотели бы донести до него особенности работы электроусилителя руля. В тот момент, когда водитель начинает поворачивать руль, датчик положения и датчик скорости вращения рулевого колеса передают сигналы в модуль управления. Также существует и датчик определения крутящего момента на рулевом колесе. Вся эта информация подается на блок управления электроусилителя рулевого управления. Кроме того, при управлении электродвигателем, также принимаются во внимание скорость транспортного средства и данные о усилии на рулевой тяге колеса.
После получения всех этих данных, модуль управления подает питание на двигатель. Двигатель вращается, при этом помогает перемещать руль в одном из направлений. При управлении, постоянно отслеживается положение руля, при этом вспомогательное усилие меняется.

Электроусилитель руля: принцип работы, устройство, недостатки

Усилитель рулевого управления необходим для того, чтобы водителю было легче вращать рулевое колесо во время движения. Электроусилитель руля компенсирует приложенные усилия, создавая дополнительный момент, что дает возможно вращать руль, стоя на месте.

Несмотря на то что в большинстве нынешних машин стоит гидравлический усилитель, чем дальше шагает автомобилестроение, тем чаще на машине можно встретить электроусилитель рулевого управления.

В сравнении с гидравлическим, устройство электрического имеет такие преимущества:

Простота регулировки: все делается с помощью компьютера.
Руль более информативен для водителя.
Отсутствует гидравлика как таковая, что обеспечивает высокую надежность.
На вращение руля затрачивается меньше энергии автомобиля, расходуется меньше топлива.

Электрический усилитель руля имеет еще одно важное преимущество перед гидравлической системой – возможность создания разных систем безопасности: курсовой устойчивости, автоматическое рулевое управление, помощник движения по полосе и др.

Теперь разберем подробнее принцип работы электроусилителя руля.

Устройство механизма

ЭУР может иметь устройство с разными вариантами компоновки:

В механизме присутствует рулевая рейка, которая воспринимает усилие.
Электродвигатель передает усилие на вал руля.

Наиболее часто в автомобилях применяется ЭУР с наличием рейки. Встречается конструкция механизма с параллельным приводом, в котором есть две шестерни. Классическая конструкция рейки включает в себя электрический двигатель, механическую передачу и бортовой компьютер, который управляет всем этим. Устройство технически объединяет механическую часть с электрической в едином блоке. Принцип работы электроусилителя руля основывается на работе асинхронного электрического двигателя.

Принцип работы

Внутри блока механическая передача необходима для передачи того усилия, который создает ЭУР к рейке рулевого механизма. Внутри же электрического составляющего одна шестерня передает усилие от механизма к колесу, а другая от электромотора усилителя. Устройство здесь таково, что рейка имеет специальные выступы и зубья, которые потом приводят в движение колеса машины. Если же в вашей машине используется ЭУР с параллельным приводом, что также бывает нередко, то здесь вращательный момент передается с помощью ремня и винтового механизма. Здесь все немного сложнее с технической точки зрения, но не менее надежно.

Помимо всего этого, важно отметить, что здесь присутствуют еще и электронные датчики. Устройство электроники основано на работе двух датчиков: угла поворота руля и датчике крутящего момента на валу рулевого колеса. Электроусилитель руля, помимо этого, так же использует информацию от системы АБС и от бортового компьютера. Обработав полученную информацию, система анализирует происходящее и определяет, каким способом воздействовать на руль.

Режимы работы усилителя

ЭУР может осуществлять свою работу в таких режимах:

Вращение рулевого колеса в обычных условиях.
Движение на малой скорости.
Подруливание на больших скоростях.
Поддержание руля в ровном положении.

Основываясь на данных, полученных от датчиков и вспомогательных систем, усилитель решает, насколько увеличивать крутящий момент на валу рулевой рейки. Крутящий момент передается через специальный торсион к механизму. Количество этого момента меряется, основываясь на показания датчиков, о которых мы говорили выше.

Бортовой компьютер подает к рулю определенное количество крутящего момент, так как в разной ситуации его требуется разное количество. В зависимости от необходимости, электродвигатель увеличивает или уменьшает силу тока, что отражается на усилии, прилагаемом к рулю. Из этого следует, что поворот колес осуществляется за счет суммарного усилия электродвигателя и мышечной силы человека.

Когда водитель паркуется и ему нужно повернуть колеса на месте, то электродвигатель увеличивает силу тока, увеличивая крутящий момент. Максимальный крутящий момент соответствует легкости вращения рулевого колеса. Такой режим называется обычным. Если же машина едет очень быстро и водителю необходимо лишь перестраиваться из полосы в полосу, подруливать по ходу движения, то здесь устройство не увеличивает крутящий момент, и водитель практически вручную вращает руль. Минимальное усилие электромотора на большой скорости крайне необходимо для обеспечения безопасности движения. Слишком чувствительный руль может привести к вылету в кювет.

Эксплуатация в городском режиме

Когда водитель большую часть времени ездит в городе, будет удобнее, если после поворота руль самостоятельно будет возвращаться в прямое положение. Так называемый активный возврат колес значительно упрощает вождение при интенсивном маневрировании. Если же предстоит длительное движение по прямой, то здесь поможет функция стабилизации. Она может автоматически поддерживать колеса в прямом положении – это актуально при неправильном развале-схождении колес или боковом ветре.

Нередко в электрических усилителях, специально созданных для переднеприводных автомобилей, предусмотрена программа, которая компенсирует увод машины, если были установлены приводные валы разной длины. В современных машинах электрика вовсе работает независимо от водителя – сама подруливает и возвращает колеса, помогает правильно парковаться.

Как произвести ремонт электроусилителя руля

Электроусилитель руля является прямым конкурентом ГУР и в последнее время его можно встретить в базовой комплектации некоторых автомобилей. Причинами столь широкой популярности являются его преимущества, которые, в отличии от гидроусилителя, способствуют экономичности и повышению управляемости автомобиля. Но, помимо положительных характеристик, ЭУР также имеет и негативные стороны. А также он, как и любой другой механизм системы, иногда может выходить из строя. А для того, чтобы провести качественный ремонт электроусилителя руля, необходимо знать причины, которые провоцируют его поломку.

Содержание статьи

Причины неполадок

Как правило, при появлении неисправностей с электроусилителем на панели приборов загорается специальная лампочка желтым цветом. Но это не значит, что управлять автомобилем дальше запрещено. Нет, это, всего лишь, знак, что ЭУР вышел из строя и ошибки необходимо исправить, но для начала, необходимо отключить предохранитель, чтобы электроусилитель не сработал на высоких скоростях. Но, для того, чтобы самостоятельно определить и отремонтировать электроусилитель, необходимо знать, какие бывают основные симптомы и неисправности этого механизма.

Итак, рассмотрим основные симптомы и неисправности при возникновении которых ухудшается работа усилителя рулевого управления и, как правило, должна загореться специальная лампочка, чтобы вас об этом проинформировать.

Напряжение в сети уменьшилось и стало ниже допустимого значения;
Нет сигнала от датчика определяющего скорость;
Увеличилась частота оборотов двигателя.

Некоторые из этих причин скрываются в неисправности системы датчиков или же в кабелях, по которым подаются сигналы.

Но, проблема может скрываться не только в дополнительных элементах, но и в самом устройстве усиления рулевого управления. Встречаются такие случаи, когда в момент включения зажигания в системе усилителя может произойти некий сбой, в этом случае он также отключается.

Очень часто причиной отключения усилителя может быть поломка или временный выход из строя датчика скорости.

Этот элемент системы служит передатчиком информации на ЭУР о скорости движения автомобиля, чтобы система рассчитала крутящее усилие на руль. Оно меняется относительно скорости движения: при низкой скорости усилие является максимальным, а с ее повышением усилие минимизируется. Поэтому, если датчик определения скорости движения автомобиля вышел из строя, то на управляемую часть усилителя соответственно поступает некорректная информация и он отключается.

Как произвести ремонт

Ремонт электроусилителя руля производиться в зависимости от того, что конкретно вышло из строя. Если происходит поломка самого усилителя, то это не такая серьезная проблема, так как транспортным средством можно управлять и без него. А вот, к примеру, если «полетит» блок управления данного механизма, то такая проблема уже достаточно серьезная. Чтобы провести ремонт, необходимо демонтировать его с автомобиля. Для этого нужно снять рулевое колесо, чтобы получить доступ к блоку управления.

После этого нужно снять декоративную пластмассовую накладку. Сняв пластину можно увидеть наш блок. Перед тем как его отсоединять от системы, желательно отключить аккумулятор. Далее откручиваем все крепежные болты и отсоединяем устройство. Теперь можно проверить, насколько он изношен, возможно ли его исправить или спасет только замена на новый. Как правило, для выяснения поломки нужно снимать руль и ЭУР. Таким образом мы имеем больше шансов на поиск неисправностей.

Чтобы продлить жизнь электроусилителя рулевого управления автомобиля – рекомендуется правильно его эксплуатировать.

Нужно стараться избегать любого механического или физического воздействия на усилитель или на его реле. Если так случилось, что этот механизм упал у вас из рук (в момент монтажа), его необходимо проверить на наличие повреждений, и если такие присутствуют на каких-либо деталях, то их нужно заменить.
Не рекомендуется подвергать электронные устройства системы под воздействие влажности или высоких температур.
Запрещено касаться контактов на разъемах, так как это может привести к их деформации.
После того, как блок управления был заменен на новый, необходимо провести настройку (калибровку). Это нужно для того, чтобы выставить нулевую точку датчика, указывающего скорость движения авто.
Также рекомендуется избегать любого механического или физического вмешательства в работу узла рулевой колонки.

Соблюдение всех правил позволит вам сохранить работоспособность вашего ЭУР и всего рулевого управления, а значит, рулить вам будет также легко и комфортно, как и раньше.

Видео “Что такое электроусилитель руля”

Посмотрите этот ролик и узнаете, что из себя представляет электроусилитель руля (ЭУР), а также какие у него плюсы и минусы.
