что это такое на Тойоте, какой принцип работы клапана, устройство клапана, проверка клапана
VVT-i считается системой в газораспределительных механизмов автомобилей Toyota. Её считают вторым поколением механизмов по изменению фазы газораспределениях в авто этой марки, которую начали устанавливать на авто с 1996г.
Содержание
- Принцип работы
- Режимы работы двигателя
- Где размещается клапан и методы проверки его работоспособности
- Устройство клапана системы VVTI автомобилей Toyota
- Выявление неполадок в работе системы и их устранение
- Очистка клапана
- Проверка клапана VVTI
- Что такое Dual VVT i и VVT iE
Принцип работы
Основным элементом функционирования системы считается муфта. Механизм создан для старта работы на низких оборотах, поэтому клапаны открываются, создавая хорошую тягу.
После увеличения оборотов датчик давления масла фиксирует увеличенные показатели. Это приводит к открытию клапана VVT-i.
Когда клапан открывается, распределительный вал поворачивается по отношению к шкиву.
Кулачки определенной формы в моменты когда коленчатый вал поворачивается, открытие впускных клапанов происходит раньше, а закрытие позже. Это оказывает положительное влияние на мощность в эксплуатации двигателя.
Режимы работы двигателя
При работе на холостом ходу важно, чтобы система работала стабильно даже при самых низких оборотах. В режиме низких оборотов давление и обороты будут низкими.
При невысоком давлении частично газы будут попадать к впускному коллектору, но нестабильность двигателя нивелируется из-за оборотов.
В итоге выхлопные газы будут циркулировать и частично попадать во впускной клапан, где догорают в камере сгорания. Это снижает расход топлива и повышает чистоту выхлопа.
При полной нагрузке необходимо, чтобы давление достигало или превышало атмосферное.
Когда клапаны закрываются, выхлопные газы не попадут во впуск. Соответственно их кинетическая энергия будет возрастать при условии повышения оборотов.
Это улучшает эффективность продувки и утрамбовки. Когда двигатель прогревается и работает на низких оборотах при максимальной нагрузке, клапан перекрывает максимально большую зону.
В противном случае может произойти перепродувка. При росте оборотов нужно, чтобы происходило более позднее закрытие впускных клапанов.
В середине этого процесса, когда двигатель достигает 3500-4200 оборотов наступает точка, когда время продувки и утрамбовки достигает оптимального значения. В этот момент происходит максимальное наполнение цилиндра.
После достижения максимальной точки наполнения наступает последняя фаза, когда двигатель работает на полной нагрузке при высоких оборотах. В это время показатель наполнения начнет снижаться и сдвигать вал к более позднему закрытию.
Это увеличивает период запрессовки и обеспечит эффективную работу двигателя при снижении показателей наполнения.
Где размещается клапан и методы проверки его работоспособности
Изделие размещают в районе шкива распредвала.
Корпус соединяют с зубчатым шкивом, а распредвальник с ротором. Смазывающее масло поступает в клапан vvti 1nz с обеих сторон лепесткового ротора. Это заставляет распределительный вал вращаться.
В итоге определиться угол, при котором было последнее открытие и закрытие впускных клапанов. Это поможет эффективно распределить его по механизму и не приводит к ударам клапана.
Когда давление увеличивается, стопорный штифт открывается.
Устройство клапана системы VVTI автомобилей Toyota
Изделие состоит из трех базовых элементов: муфты vvt i, электромагнитного клапана и блока управления. Системообразующим элементом считается муфта. Ее устанавливают на шкиве распределительного вала двигателя.
Управляет системой клапан. После получения сигнала электромагнит начинает двигать золотник и пропускать масло . Когда мотор заглушают, золотник передвигается при помощи пружины и закрепляется под нужным углом, чтобы максимально задержать подачу масла.
Когда распределительный вал поворачивается под определенным углом, давление увеличивается и оно постепенно подводиться к ротору.
В этот момент открывается полость для слива. Она располагается на противоположной стороне лепестков ротора. После поворота распредвала к нужному углу, каналы шкива будут перекрыты и удерживаться в таком положении.
Выявление неполадок в работе системы и их устранение
Если двигатель не может удержать холостые обороты на одном уровне, то это может значить, что фильтр клапана не функционирует. Большинство неполадок в системе сопровождается торможением двигателя.
Также проблемы механизма могут проявляться при работе мотора на низких оборотах.
Очистка клапана
Много неисправностей можно ликвидировать очищая датчик vvti. Для этого нужно найти элемент и демонтировать его, сняв пластиковую крышку. После снимают металлическую крышку, которая присоединяется к генератору. Под крышкой находится нужный клапан.
Далее отключают электрический разъем и скручивают болт. После этого можно снять клапан.
Очистку фильтр системы vvt можно проводить при помощи жидкости по очистке карбюратора. Для полной прочистки снимают заглушку и очищают механизм. После полной очистки нужно собрать все обратно и установить ремень генератора так, чтобы он не упирался в клапан.
Проверка клапана VVTI
Не всегда при неисправностях нужна замена муфты. Проверка клапана vvti проводится элементарно. Для этого нужно лишь подать напряжение к контактам датчика в 12В. Напряжение не должно поступать длительное время, ведь клапан не может работать длительное время при низком напряжении. При подаче напряжения шток втягивается внутрь, а когда вы прекратите подавать ток, он возвращается в первоначальное положение.
Если шток будет легко перемещаться, то клапан исправно работает. Его приходится промывать и смазывать. После этого он будет стабильно функционировать. Если заметны неполадки, то стоит рассмотреть вариант ремонта или замены.
Что такое Dual VVT i и VVT iE
Dual VVT-i считается популярной системой по газораспределению в авто. Функционирует также, как и на VVT-i, но это стандартная двойная система VVT-i, где муфты прикрепляются к шкиву распредвалов. Система помогает достичь большей эффективности использования топлива при любых оборотах. Двигатели для такой системы должны быть более эластичны.
VVT-iE также является вариацией систем по газораспределению, но при его функционировании используется электромотор. Принцип работы аналогичен VVTL-i, но распределительные валы могут отклоняться на определенные углы для того, чтобы опередить или задержать снижение давления масла. Происходит это благодаря электродвигателю. Система не будет зависеть от оборотов двигателя и температурного режима. При функционировании на низких оборотах давления недостаточно, чтобы подвинуть муфту. Ее функционирование считается высоко экологичным и помогает достигать двигателям нового поколения максимальных мощностей и эффективно эксплуатировать транспортное средство.
VVT-i (регулируемая система фаз распределения газа)
Двигатель Toyota нового поколения объединяет в себе удовольствие от езды и ответственность за окружающую среду Двигатели Toyota VVT-i, VVT-i D4, VVTL-i, Гибридная система Toyota (THS) и D4D прошли долгий путь, совершенствуя Ваш опыт вождения, предоставляя более высокую мощность и экономичность.
VVT-i (регулируемая система фаз распределения газа) Предназначена для увеличения мощности и сохранения активного состояния. В завоевавшей награды технологии регулируемой системы фаз распределения газа (VVT-i) применяется современный компьютер для изменения времени работы впускных клапанов в зависимости от условий движения и нагрузки двигателя. Начиная с того момента, когда Toyota была создана VVT-i технология, открылась возможность последовательно изменять время, обеспечивая оптимальную работу двигателя при любых условиях. Вот почему нет необходимости устанавливать время работы клапанов, стараясь заранее подготовить двигатель к заданным условиям езды. Или, иначе говоря, Ваш двигатель работает одинаково ровно как в городе, так и на горных Альпийских дорогах. Многоклапанная технология Toyota VVT-i применяется во многих моделях Тойоты, включая Corolla, Avensis, RAV4 . VVT-i D4 Технология двигателя с прямым впрыском, новая щелевидная форсунка Toyota увеличивают эффективность сгорания Завоевавший награды двигатель Toyota VVT-i (регулируемая система фаз распределения газа) был усовершенствован с помощью небольшой, но очень эффективной идеи. Как работает щелевидная форсунка: Вы, наверное, помните свои детские игры с водяным шлангом на приусадебном участке: после того, как Вы сжимали конец шланга, вода выпрыскивалась из него под большим давлением. В новом VVT-i D4 двигателе Toyota применена та же идея для впрыскивания топлива и распределения его внутри. Прямой впрыск – это небольшое, но важное усовершенствование в Вашем двигателе:
VVTL-i (регулируемая система фаз распределения газа и движения) Еще больше мощности и способности реагировать при более высоких оборотах в минуту Новая технология Тoyota VVTL-i (регулируемая система фаз распределения газа и движения) основана на новаторской и завоевавшей награды системе управления клапанами VVT-i. Но чем отличается от нее VVTL-i? Здесь применен кулачковый механизм, который не только изменяет время, но и величину хода впускного и выпускного клапанов. На самом деле технология VVTL-i имеет много общего с телом человека: атлеты тренируются, стараясь увеличить количество воздуха, входящего в их легкие и выходящего из них. Электронный прибор контроля Toyota (ECU) работает по тому же принципу при больших скоростях двигателя. Он приподнимает четыре клапана, находящихся над цилиндром, так, чтобы был увеличен объем воздуха, попадающего в камеру сгорания, и объем отработанных продуктов. Аппетитные рабочие данные: Celica T Sport , оснащенная двигателем VVTL-i 1,8 л, может достичь 100 км/ч всего за 7,2 с, а максимальная скорость достигает 225 км/ч (зарегистрирована на закрытой испытательной трассе). Ее легкий двигатель, заставляющий выделяться адреналин, достигает мощности 192 л.с. при 7800 об./мин. В двигателе VVTL-i есть также много дизайнерских новинок, предназначенных для жизни на трассе: блок цилиндров сделан из алюминиевого сплава, а стенки цилиндров выполнены по технологии MMC (Metal Matrix Composite) для увеличения износостойкости. Кроме того, инженеры Toyota создали поршни с высокими рабочими характеристиками, стараясь продлить время службы двигателя а также улучшить взаимодействие между цилиндрами и поршнями. В результате этих усовершенствований появился легкий, но ошеломляюще мощный двигатель. |
Топливо теперь впрыскивается прямо в каждый цилиндр через новую щелевидную форсунку (см. ниже диаграмму и фотографию).
Взгляните на автомобиль Celica T-Sport с новым VVTL-i двигателем.Vvti Toyota — что это за зверь?
Что такое VVT-i на Toyota
Для начала вспомним, как работает газораспределение на обычных двигателях. На фазе впуска цилиндр через открывшийся впускной клапан наполняется воздушно-топливной смесью, после чего наступает фаза её сжатия поршнем. В фазе рабочего хода смесь воспламеняется, в фазе выпуска — удаляется из цилиндра через открывшийся выпускной клапан. В теории — довольно просто, но на практике возникает ряд проблем.
Так, автомобилисты хотят больше мощности, экономичности и экологичности одновременно, но эти желания противоречат друг другу. Ведь для наращивания мощности нужно дольше держать открытым впускной клапан, чтобы цилиндр получил больше топливной смеси. При этом закономерно падает экономичность и чистота выхлопа. Найти золотую середину очень трудно из-за того, что условия работы двигателя постоянно меняются.
Есть и более прозаическая проблема — фазы газораспределения отрабатывают не мгновенно, а с некоторой задержкой. Например, между открытием впускного клапана и впуском топливной смеси проходит некоторое, хоть и довольно малое, время. И задержки эти меняются в зависимости от оборотов и прочих факторов. Сделать в таких условиях фиксированную высокоэффективную настройку газораспределения практически невозможно.
Поэтому Toyota в 1996 году внедрила в свои двигатели VVT-i — интеллектуальную систему газораспределения, которая регулирует настройки фаз на ходу, в зависимости от текущих условий работы двигателя. VVT-i первого поколения позволил добиться ощутимых улучшений:
- мощность и крутящий момент выросли на 10% в среднем;
- расход топлива в городском цикле снизился на 6-8 процентов;
- концентрация оксида азота в выхлопе упала на 40%;
- улучшилось поведение автомобиля на низких оборотах;
- более эффективное использование турбонаддува.
Управление фазами газораспределения по-японски
Начнём с расшифровки.
Аббревиатура VVT-i звучит на языке оригинала как Variable Valve Timing intelligent, что переводим как интеллектуальное изменение фаз газораспределения.
Впервые на рынке эта технология представлена компанией Toyota десять лет назад, в 1996 году. Аналогичные системы есть у всех автоконцернов и брендов, что говорит об их пользе. Называются они, правда, все по-разному, путая рядовых автолюбителей.
Что же привнесла VVT-i в моторостроение? В первую очередь – повышение мощности, равномерной во всём диапазоне оборотов. Моторы стали экономичнее, а следовательно более эффективнее.
Управление фазами газораспределения или управление моментом поднятия и опускания клапанов, происходит при помощи поворота на нужный угол распределительного вала.
Как это реализовано технически, рассмотрим далее.
Как работает VVT-i
Есть несколько условных поколений системы, их устройство несколько различается в деталях. Но в целом, принцип работы системы VVT-i один и тот же.
Привод VVT-i размещается в шкиве распредвала. При этом корпус привода соединяется со звездочкой или зубчатым шкивом, а ротор привода соединяется с распредвалом. Масло подается в привод с одной или другой стороны каждого из лепестков ротора. В результате ротор и распредвал поворачиваются на нужный угол.Когда двигатель работает на холостых оборотах, VVT-i удерживает распределительный вал на минимальном углу наклона. Благодаря этому впускные клапаны открываются точно в момент начала фазы впуска, при этом длина их выбега относительно мала. Так достигается стабильная работа двигателя без необходимости повышать обороты, и сводится до нуля вероятность перекрытия клапанов впуска и выпуска. Расход топлива в этом случае минимален.
При движении со средней скоростью VVT-i поворачивает распределительный вал так, чтобы добиться упреждающего открытия впускных клапанов и их перекрытия с выпускными. Вследствие этого цилиндры получают полноценное насыщение топливной смесью, а поршни в фазе выпуска — минимальное сопротивление, так как впускной клапан в этот момент тоже приоткрыт.
Это приводит к уменьшению расхода топлива и более чистому выхлопу.
Наконец, в максимальном режиме, когда педаль газа нажата «в пол», вал ГРМ поворачивается на максимальный угол. При этом впускные клапаны продолжают открываться раньше начала фазы впуска, а закрываться — наоборот, с запаздыванием. Так двигатель выходит на максимальную мощность и крутящий момент, одновременно удерживая более умеренный расход топлива.
Принцип работы системы
Принцип действия системы VVT-I способствует плавному изменению фазы газораспределения, в зависимости от условий работы силового агрегата. Это происходит за счет поворота распредвала впускных клапанов по отношению к приводящей шестерне в пределах от 40 до 60 градусов.
Привод VVT, оснащенный лопастным ротором, монтируется на впускном валу. Если мотор находится в состоянии покоя, то нормальный запуск обеспечивается специальным фиксатором, удерживающем распределительный вал в положении максимальной задержки.
1 — управляющий клапан VVT-i, 2 — датчик положения распредвала, 3 — датчик температуры охлаждающей жидкости, 4 — датчик положения коленвала, 5 — привод VVT
За счет электромагнитного клапана, управляемого электронным блоком, осуществляется регулировка подачи масла в полости задержки и опережения привода VVT.
Информация по дозировке подаваемого масла берется от сигналов датчика положения распределительных валов. Максимальный угол задержки на заглушенном моторе, создается благодаря золотнику, который перемещается специальной пружиной.
Команды на электромагнитный клапан поступают от блока управления двигателем. В зависимости от конкретного режима мотора, может происходить следующее:
клапан переходит в режим опережения и сдвигает золотник управляющего механизма. При этом поток масла направляется к ротору со стороны полости опережения, поворачивая распределительный вал;
Движение масла внутри клапана и муфты VVT-I
- клапан переходит в режим задержки и перемещает золотник управляющего механизма. При этом поток масла направляется к ротору со стороны полости задержки, что приводит к вращению распредвала в туже сторону;
- удержания клапана в нейтральном положении при отсутствии изменений.
Что такое Dual VVT-i и VVT-iE
Разумеется, Toyota не остановилась на достигнутом и совершенствовала систему динамического газораспределения.
Следующим эволюционным этапом стала система Dual VVT-i, которая научилась управлять распределительным валом не только впускных, но и выпускных клапанов. Последняя же модификация — VVT-iE, её отличия куда глубже. Так, регулировка углов поворота валов ГРМ теперь производится не давлением масла, а специальным электромотором. Все эти усовершенствования дали ряд преимуществ:
- показатели расхода топлива снизились ещё больше, до 10-12 процентов;
- получен дополнительный прирост мощности и крутящего момента;
- электронное управление в VVT-iE позволило избавиться от задержек;
- по этой же причине VVT-iE научилась работать с момента запуска двигателя;
- подстройка фаз газораспределения стала более тонкой и динамичной.
Развитие технологии VVT-i: что ещё придумали японцы?
Есть и другие разновидности этой технологии. Так, к примеру, Dual VVT-i управляет работой не только распредвала впускных клапанов, но и выпускных.
Это позволило достичь ещё более высоких параметров двигателей.
Дальнейшее развитие идеи получило название VVT-iE.
Здесь уже инженеры Toyota полностью отказались от гидравлического способа управления положением распредвала, который имел ряд недостатков, ведь для поворота вала необходимо было, чтобы давление масла поднялось до определённого уровня.
Устранить данный недостаток удалось благодаря электромоторам – теперь они поворачивают валы. Вот так вот.
Спасибо за внимание, теперь вы сами можете ответить кому угодно на вопрос «VVT-i Toyota что это такое и как оно работает».
Не забывайте подписываться на наш блог и до новых встреч!
Долго выбирал для жены авто. На Тойотах езжу давно и уважаю. Королла подходила практически идеально. Но честно говоря симпатичной её назвать, язык не поворачивался. Мне она напоминала лицо несчастных красавиц после пластической операции, когда только что сняли бинты. Когда увидел фотки обновленной — желание значительно усилилось. Ставлю дизайнерам 5+. Стало по крайней мере понятно что имел ввиду тот хирург.
Ну да не суть. На вкус и цвет, как известно..
Честные 11,9% кредита от ТОЙОТА-Банка довершили разгром сомнений.
Теперь к вопросу о маркетологах.
Логику этих людей мне видимо никогда не дано понять. Я могу простить «весла» в задних дверях, дешевую штатную магнитолу и т. п. Но отсутствие системы стабилизации В ЛЮБЫХ КОМПЛЕКТАЦИЯХ мягко говоря злит. Я конечно понимаю, что вам нужно разнести машины по разным сегментам, чтоб не было внутренней конкуренции у производителя и т. д. Но BOSСH продает её вам за $200!!! А она между прочим жизни спасает. Нет ничего страшнее лобовой аварии на трассе. А они частенько происходят именно из-за потери сцепления с дорогой. Я лично не моргнув глазом доплачу за неё 10-15 т. р. Уверен я такой не один.
И ещё о грустном.
Всмысле о коробках. Они никогда не были сильной стороной тойот. Не в плане надежности. Тут как раз таки полный порядок. А в плане продвинутости. Тойоты в этом вопросе безнадежно консервативны. Общепризнанно, что «робот» которым изначально оснащали эту машину не удался.
Конечно же я очень рад, что его таки заменили классическим автоматом.
НО ПОЧЕМУ ЧЕТЫРЕХСТУПЕНЧАТЫМ?? У всех уже давно пять, а то и шесть передач! Да черт с ней с короллой. Как у вас рука поднялась оснастить 4-х ступкой RAV4?
Ну и наконец последняя ложка дегтя.
Подогрев сидений. Почему только два положения on/off?? Я конечно, не претендую на плавную регулировку как на лексусах. Но Hi/Lo — это ведь то, что доктор прописал. Hi — нагрелось, Lo — езди весь день. А тут On и через пару минут — ваш омлет готов, сэээр! А включать/выключать всю дорогу эти малюсенькие кнопки неудобно, да и небезопасно, так как обе они расположены справа за кочергой коробки передач и нащупать их неглядя редко получается. А слева на этот месте заглушка. But Why???
Вот пожалуй и все из неприятного.
Положа руку на сердце, говорю — машина отличная! Что и неудивительно. Это «мясо» продаж тойот. Инженеры не имеют права на ошибку в этой модели.
Движок 1.6 Dual VVTi — выше всяких похвал! Аплодирую мотористам стоя.
Великолепно тянет как снизу так и вверху. Должно быть это, в большой степени, сглаживает длинные передачи коробки. Кстати, несмотря на 4 ступени, коробка как это ни странно, все равно заслуживает как минимум отметки 4+. Недостаток пятой передачи на трассе и не очень большое желание прыгать вниз при обгонах, скорее всего лишь мои выдуманные придирки. Все вполне ожидаемо для автомата родом из 20-го века. Зато в городе коробка ведет себя однозначно на твердую 5! Никаких лишних кикдаунов невОвремя, когда уже поздно визжать мотором, окно в соседнем ряду уже заняли.
Закончить с альянсом движок коробка хотелось бы на позитивных цифрах расхода топлива. По трассе комп. показал 6,4, и судя по заправкам, это недалеко от истины. Про городской расход топлива писать не буду. У всех он будет разный. Опираясь на собственный опыт, могу смело заявлять, что он зависит от двух важных факторов: от темперамента водителя и от его честности. К тому же город-городу рознь. У кого-то проспекты со светофорами через 3 км.
А кто-то по жизни стоит в пробках
Теперь о подвеске.
На мой взгляд почти идеальный баланс комфорта и управляемости. Ездил на камри — слишком мягко. Очень валкая в поворотах. Но оно и понятно. Её же делали под толстый зад поедателей гамбургеров с колой. Фактически Россия единственная страна, кроме штатов где камри продают. Видимо никто и не пытался переделать её под нас.
Ездил на тест драйв нового авенсиса. Очень жестко. Особенно сзади. А жаль. Предыдущий «веник» был очень приятным.
Так что королла — это золотая середина. В меру энергоемка. Отлично рулится. Конечно не BMW. но для своего сегмента управляемость весьма приятная
В плане эргономики — все по мне. Может потому что давно езжу на тойотах. А может просто «евромобилль — 1 штука». В салоне ничего не скрипит, не гремит. Пластик конечно мог бы быть и помягче, но глядя на ценник понимаешь — нормально. Сиденья очень удобны. Приятная боковая поддержка. Сзади конечно троим взрослым тесновато. Но господа! Имейте совесть.
Это ведь «C» класс! Багажник заслуживает оценки 4. Он вполне вместительный, НО петли крышки конечно же портят впечатление.
Немного расстраивает бюджетный вариант рестайлинга задних фонарей. Я конечно понимаю что переделывать железную крышку багажника — дорого. Но это вставки из белых катафотов внизу на темных машинах — как бельмо в глазу. Именно поэтому она у нас банально серебристая. Кстати рестайлинг американской короллы, все таки затронул эту самую крышку багажника. Фонари там Уже. Опять таки вопрос к маркетологам — вам правда дешевле штамповать разные металлические детали, для разных рынков???
Менеджеры утверждают что дорожный просвет один из самых больших в классе. Поверим им на слово. Конечно же в сравнение с моим крузаком вериться в это с трудом. Поэтому следующая машины для жены — без вариантов паркетник. Убежден, что раскручивтаь два колеса об дорогу — это неправильно:)
Всем удачи на дорогах!
Выявление неполадок в работе системы и их устранение
Если двигатель не может удержать холостые обороты на одном уровне, то это может значить, что фильтр клапана не функционирует.
Большинство неполадок в системе сопровождается торможением двигателя.
Также проблемы механизма могут проявляться при работе мотора на низких оборотах.
Очистка клапана
Много неисправностей можно ликвидировать очищая датчик vvti. Для этого нужно найти элемент и демонтировать его, сняв пластиковую крышку. После снимают металлическую крышку, которая присоединяется к генератору. Под крышкой находится нужный клапан. Далее отключают электрический разъем и скручивают болт. После этого можно снять клапан.
Очистку фильтр системы vvt можно проводить при помощи жидкости по очистке карбюратора. Для полной прочистки снимают заглушку и очищают механизм. После полной очистки нужно собрать все обратно и установить ремень генератора так, чтобы он не упирался в клапан.
Типовые симптомы неполадок системы VVTI
Итак, система должна изменять фазы работы Если с ней возникают какие-либо проблемы, тогда автомобиль не сможет нормально функционировать в одном либо в нескольких рабочих режимах.
Можно выделить несколько симптомов, которые скажут о неисправностях.
Так, автомобиль не удерживает холостые обороты на одном уровне. Это говорит о том, что VVTI-клапан не работает так, как нужно. Также о различных неполадках в системе скажет «торможение» двигателя. Часто при проблемах с этим механизмом изменения фаз отсутствует возможность мотора работать на низких оборотах. Еще о проблемах с клапаном может говорить ошибка P1349. Если на прогретом силовом агрегате высокие холостые обороты, автомобиль совсем не едет.
Проверка клапана VVTI
Не всегда при неисправностях нужна замена муфты. Проверка клапана vvti проводится элементарно. Для этого нужно лишь подать напряжение к контактам датчика в 12В. Напряжение не должно поступать длительное время, ведь клапан не может работать длительное время при низком напряжении. При подаче напряжения шток втягивается внутрь, а когда вы прекратите подавать ток, он возвращается в первоначальное положение.
Если шток будет легко перемещаться, то клапан исправно работает.
Его приходится промывать и смазывать. После этого он будет стабильно функционировать. Если заметны неполадки, то стоит рассмотреть вариант ремонта или замены.
Как работает система Toyota VVT-i
Интеллектуальная система изменения фаз газораспределения Toyota (VVT-i) — это система изменения фаз газораспределения (VVT) последнего поколения компании для модуляции и управления двигателем. Сама VVT была представлена в 1991 году в двигателе 4AGE, который имеет 5 клапанов на цилиндр и двухступенчатую систему фазирования кулачков с гидравлическим управлением, и она быстро распространилась на большую часть линейки двигателей Toyota. Вскоре после этого появился VVT-i, который вышел на рынок в 1996 году, добавив синхронизацию впускных клапанов к фазировке кулачка VVT, что сегодня стало нормой для большей части линейки двигателей Toyota.
Варианты VVT-i включают:
- VVTL-i
- VVT-iE
- Valvematic
- Dual VVT-i
Зачем менять подъемную силу и синхронизацию?
Внедрение VVT в двигатель внутреннего сгорания позволяет более точно контролировать мощность двигателя и может значительно увеличить экономию топлива.
Большая часть VVT измеряется при раннем и позднем открытии и закрытии клапана. Например, более позднее закрытие впускных отверстий может привести к снижению насосных потерь в условиях частичной нагрузки, что снижает выбросы оксида азота (NOx) и лишь незначительно влияет на выходной крутящий момент. Напротив, раннее закрытие впускного клапана имеет тот же эффект при более высоком вакууме, но также улучшает экономию топлива до семи процентов.
Аналогичным образом, раннее открытие впускного клапана снижает большую часть выбросов и улучшает топливную экономичность благодаря увеличению объемного КПД, включенному в этот процесс. При раннем открытии клапан направляет горячий выхлоп через впускной клапан, где он на мгновение охлаждается в коллекторе, прежде чем вернуться в цилиндр при следующем такте. Этот процесс также называется перекрытием клапанов.
Раннее/позднее закрытие выпускного клапана может объединить несколько этих бонусов в одну систему. По мере того как технологии двигателей совершенствуются и становятся менее дорогими, VVT продолжает повышать производительность и экономичность.
VVT-i Toyota представляет собой последнее поколение этой технологии в их двигателях и сочетает в себе несколько аспектов управления клапанами.
Как работает VVT
Чтобы понять, как работает VVT-i, нам сначала нужно взглянуть на лежащую в его основе технологию. В двух словах, VVT изменяет момент подъема клапана, чтобы улучшить производительность и экономичность в конкретных дорожных ситуациях, обычно определяемых диапазоном оборотов. Идея, лежащая в основе VVT, существует уже почти два столетия, сначала она была представлена в грубой форме в паровых двигателях, а затем стала распространенной в самолетах, а затем в автомобилях.
В автомобилестроении используется несколько методов изменения высоты подъема и времени открытия клапанов. Toyota VVT представляет собой систему фазирования кулачка, которая является одной из наиболее распространенных в использовании. В нем используется вариатор с гидравлическим управлением для изменения размера отверстий впускного и выпускного клапанов, что также влияет на продолжительность этих отверстий.
В двигателях с двумя верхними распределительными валами это позволяет контролировать синхронизацию каждого открытия (впускного и выпускного) путем простого управления размером кулачка, используемого против толкателей клапанов.
Кулачки кулачка в системе Toyota представлены парами, причем более короткая кулачка находится непосредственно рядом с более высокой кулачкой. Используется двойная система подъемных рычагов, по одному на каждый лепесток. Когда используется более короткий лепесток, подъемник большего лепестка «свободен» (разблокирован), таким образом, не создавая подъемной силы, когда лепесток проходит под ним. При активации этот второй подъемник гидравлически блокируется, и больший лепесток становится диктовкой для кулачкового подъема. Гидравлика управляется скоростью вращения двигателя, при более высоких скоростях активируется более высокий подъем.
Эта базовая технология в сочетании с тем, что Toyota называет «интеллектуальностью», позволяет еще больше повысить производительность.
Как работает VVT-i
Добавляя «интеллектуальную» часть к VVT, VVT-i дополнительно улучшает управление синхронизацией, не только изменяя высоту открытия и закрытия впускного клапана и продолжительность через распределительный вал и толкатели, но и дополнительно контролируя продолжительность за счет изменения вращения самого распределительного вала. В системе с двойным верхним распределительным валом (DOHC) это позволяет контролировать время перекрытия между закрытием и открытием впускного и выпускного клапанов.
Система работает за счет использования головки с регулируемой скоростью для распределительного вала. Эта головка или шестерня распределительного вала — это место, где система синхронизации (ремень, зубчатая передача или цепь) передает вращательное усилие самому распределительному валу. Головка редуктора представляет собой полую конструкцию, в которой можно повышать или понижать давление масла, чтобы позволить плавающей системе, состоящей из двух частей, ускорять или замедлять вращение головки по отношению к приводу.
Визуализируйте это как полую закрытую шестеренку, внутри которой две звездообразные шестерни расположены одна внутри другой. Внешняя шестерня — это соединение шестерни распределительного вала с приводным ремнем или цепью. Внутренняя шестерня соединяется с самим распределительным валом. Обычно они сцеплены друг с другом, зубчатое колесо против зубчатого колеса и вращаются с одинаковой скоростью. Однако при подаче масла шестерни можно разъединить, мгновенно изменив их скорость относительно друг друга. Это увеличивает или уменьшает скорость вращения распределительного вала в зависимости от времени привода двигателя. Это, в свою очередь, изменяет продолжительность подъема клапана для управления впуском и выпуском.
Система была очень хорошо принята инженерами и механиками и продемонстрировала заметное улучшение производительности двигателя в различных условиях вождения, а также улучшила экономию топлива во многих автомобилях Toyota на двузначные проценты.
Dual VVT-i
Подобно VVT-i, Dual VVT-i добавляет управление выпускным распределительным валом к управлению впускными клапанами VVT-i.
Это встречается в двигателях V6 последнего поколения, начиная с 2GRFE в Avalon 2005 года в США. В настоящее время это наиболее распространенная система VVT, используемая Toyota, которая используется в большинстве двигателей LR, UR, GR, AR и ZR. семьи. Эта система имеет несколько преимуществ, в том числе более быстрый нагрев каталитического нейтрализатора за счет управления выхлопом, сжатие может быть сведено к минимуму для повышения экономичности холостого хода, а синхронизация, разрешенная системой VVT-i, улучшена, чтобы включить больше вариаций благодаря дополнительному контролю синхронизации выхлопа. .
VVTL-i
Интеллектуальная регулировка фаз газораспределения и подъема — это усовершенствованная версия VVT-i, которая позволяет управлять подъемом клапана одновременно с синхронизацией. В двигателе DOHC это используется с двумя кулачками на цилиндр, которые настроены для использования на низких и высоких оборотах соответственно. Соответствующие лепестки появляются на стороне выпуска, что дает восемь лепестков на цилиндр (четыре клапана).
Однако, в отличие от обычной системы VVT, на каждую пару кулачков приходится только один подъемник коромысел, а не два. На коромысле есть скользящий толкатель, установленный с пружиной, который перемещается вверх и вниз по высокому кулачку, не затрагивая рычаг. Тюнинг Тойоты обычно означает, что нижний лепесток воздействует на коромысло при оборотах менее 7000 об/мин, а больший лепесток — при более высоких оборотах. Толкатель толкателя управляется давлением масла, которое задействует скользящий штифт, чтобы заблокировать толкатель и заставить его поднять рычаг при вращении. Она работает очень похоже на систему Honda VTEC. VVTL-i больше не используется на большинстве рынков из-за его неспособности соответствовать европейским требованиям по выбросам. Он до сих пор используется на Lotus Elise с двигателями 2ZZGE и 1ZZFE.
VVT-iE
Система изменения фаз газораспределения, управляемая электродвигателем, точно такая же, как и Dual VVT-i, за исключением того, что привод с электронным управлением регулирует фазы газораспределения на впуске, а не использует для этого гидравлическое давление.
Впуск по-прежнему управляется гидравлически. Этот процесс используется в линейке двигателей Lexus 1UR. Электродвигатель привода работает с той же скоростью, что и распределительный вал, и регулируется вверх или вниз, чтобы изменить время подъема. Это позволяет более точно и быстро контролировать время подъема и продолжительность, но его реализация обходится дороже.
Valvematic
Система Valvematic представляет собой качающуюся конструкцию распределительного вала, которая обеспечивает качательное движение частичному кулачку распределительного вала. Идея исходит из паровых двигателей и позволяет непрерывно регулировать подъемную силу и продолжительность, хотя они не разделены, как в VVT-i, и остаются пропорциональными, как в стандартных системах VVT. Похожие системы у BMW и Nissan (Valvetronic и VVEL соответственно). Эта система в основном используется в двигателях Toyota без DOHC.
VTEC против VVT-i — разница и сравнение
Системы VTEC и VVT-i были разработаны соответственно Honda и Toyota для повышения эффективности автомобильных двигателей.
VTEC ( Электронное управление фаз газораспределения и подъема ) — это система клапанного механизма, разработанная Honda, которая позволяет двигателям достигать удельной мощности на уровне турбо без плохой топливной экономичности, которую обычно вносит турбонаддув. VVT-i ( Система изменения фаз газораспределения с интеллектом ) является аналогичной системой, разработанной Toyota и имеет несколько вариантов, среди которых VVTL-i (интеллектуальная система изменения фаз газораспределения и подъема) является аналогом VTEC. ВВТЛ-и впервые был использован в 1999 Toyota Celica SS-II, но снята с производства, поскольку не соответствует требованиям Euro IV по выбросам.
Сравнительная таблица
| ВТЭК | ВВТ-и | |
|---|---|---|
| Спущен на воду | 1983 | 1996 |
| Принцип работы | Это система клапанов для повышения объемного КПД четырехтактного двигателя внутреннего сгорания. Он не только изменяет фазы газораспределения, но и поднимает клапана. | Изменяет синхронизацию впускных клапанов, регулируя соотношение между приводом распредвала (ремень, ножничная передача или цепь) и впускным распредвалом. Не поднимает клапана. |
| Разработано | Honda | Тойота |
| Подставки для | Intelligent-VTEC (электронное управление регулировкой фаз газораспределения и подъемом) | Система изменения фаз газораспределения с интеллектуальными функциями |
| Впускной распределительный вал | Впускной распределительный вал может перемещаться на 25-50 градусов при работающем двигателе. | Моменты срабатывания впускных клапанов изменяются за счет регулировки соотношения между приводом распредвала (ремнем, ножничным механизмом или цепью) и впускным распредвалом |
| изменение фазы | Изменение фаз осуществляется управляемым компьютером регулируемым кулачковым механизмом с масляным приводом | • Давление моторного масла подается на привод для регулировки положения распределительного вала |
| Рабочие характеристики | Фазирование определяется комбинацией нагрузки двигателя и числа оборотов в диапазоне от полного замедления на холостом ходу до некоторого опережения при полном открытии дроссельной заслонки и низких оборотах | Регулировка времени перекрытия между закрытием выпускного клапана и открытием впускного клапана приводит к повышению эффективности двигателя. |
Принцип работы
В автомобильном двигателе впускной и выпускной клапаны перемещаются по распределительному валу. Время, подъем и продолжительность работы клапана определяются формой лепестков, которые заставляют вал двигаться. Время относится к измерению угла, когда клапан открывается или закрывается по отношению к положению поршня, а подъем относится к тому, насколько клапан открыт.
i-VTEC использует не только синхронизацию, но и аспект подъема клапанов, в то время как VVTi использует только аспект синхронизации. Технология, использующая аспекты синхронизации и подъемной силы, разработанная Toyota, называется VVTL-i и может быть приравнена к технологии i-VTEC Honda.
i-VTEC
Компания Honda представила технологию i-VTEC в семействе четырехцилиндровых двигателей Honda серии K в 2001 году. Благодаря этой технологии
- Распредвал впускных клапанов может перемещаться на 25-50 градусов при работающем двигателе.
- Изменение фаз осуществляется управляемым компьютером регулируемым кулачковым механизмом с масляным приводом.
- Фазирование определяется комбинацией нагрузки двигателя и оборотов в диапазоне от полного замедления на холостом ходу до некоторого опережения при полностью открытой дроссельной заслонке и низких оборотах.
- Результатом является дальнейшая оптимизация выходного крутящего момента, особенно на низких и средних оборотах.
- Подъем клапана и продолжительность по-прежнему ограничены отдельными профилями низких и высоких оборотов.
ВВТи
Toyota представила VVT-i в 1996 году. Благодаря этой технологии
- Моменты включения впускных клапанов изменяются за счет регулировки соотношения между приводом распределительного вала (ременной, зубчатый или цепной) и впускным распределительным валом.
- Давление моторного масла подается на привод для регулировки положения распределительного вала.
- Регулировка времени перекрытия между закрытием выпускного клапана и открытием впускного клапана приводит к повышению эффективности двигателя.
Видео о VTEC и VVT-i
Вот несколько полезных видеороликов о VTEC и VVT-i.
Механизм изменения фаз газораспределения на Toyota
Как работает VTEC
Каталожные номера
- Википедия: VVT-i
- VTEC — Храм VTEC
- Википедия: VTEC
- Подписаться
- Поделиться
- Укажите
- Авторы
Поделитесь этим сравнением:
Если вы дочитали до этого места, подписывайтесь на нас:
«VTEC против VVT-i.» Diffen.com. Diffen LLC, н.д. Веб. 11 октября 2022 г. < >
net
Это достигается поворотом выпускного распределительного вала относительно ведущей звездочки в пределах 50-55° (угол поворота коленчатого вала).
Два стопорных штифта удерживают ротор в промежуточном положении. Вспомогательный крутящий момент пружины, применяемый в направлении движения вперед, возвращает ротор в промежуточное положение для надежной работы блокировки. Обеспечивает нормальный запуск двигателя, остановленного в положении замедления.

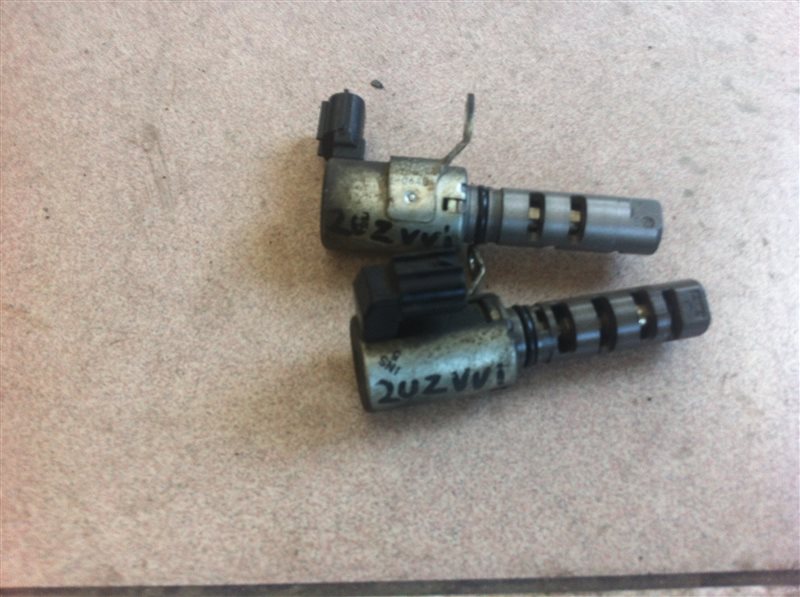

а — катушка, б — плунжер, в — шток.
а — направление вращения, б — камера замедления, в — камера опережения, г — в камеру опережения, д — из камеры замедления, е — слив, ж — давление масла.
1 — вспомогательная пружина, 2 — корпус, 3 — ротор, 4 — стопорный штифт, 5 — звездочка, 6 — распределительный вал. а — остановка, б — работа.
а — направление вращения, б — камера замедления, в — камера опережения, г — в камеру опережения, д — из камеры замедления, е — слив, ж — давление масла.
