Что значит аккумулятор с обратной полярностью: в чем отличие, какой выбрать?

Что значит аккумулятор с обратной полярностью. Как определить полярность аккумулятора автомобиля прямая или обратная. Разница прямой и обратной полярности аккумуляторов

Аккумулятор (АКБ) — основной источник электрического тока в автомобиле, основными характеристиками которого являются номинальная емкость и ток холодного запуска, подаваемый на стартер. Однако есть еще одна характеристика, которая очень важна при выборе модели аккумуляторной батареи — его полярность , т.е. расположение внешних токовыводов (токовыводящих элементов «+» и «-») на лицевых панелях аккумулятора.

Дело в том, что современный модельный ряд аккумуляторов представлен моделями отечественного и европейского производства и двумя основными вариантами полярности — прямой и обратной (прочие варианты встречаются крайне редко и в РФ не используются). В чем различие между ними, и почему важно выбирать АКБ с правильной полярностью, соответствующей техническим требованиям автомобиля?

Следует понимать, что разная полярность аккумуляторов никак не отражается на их производительности — батареи с прямой и обратной полярностью работают совершенно идентично.

Разница только в геометрии токовыводов (лево-право) и ограничениях по применению — аккумуляторы с прямой полярностью используются в автомобилях отечественного производства, а обратная полярность характерна для батарей европейских и американских авто. Эти различия следует обязательно учитывать при подключении АКБ к клеммам стартера на автомобиле.

Прямая полярность

Российская (прямая) полярность аккумулятора маркируется цифрой «1» и подходит для большинства автомобилей отечественного автопрома (кроме некоторых моделей последнего поколения и экспортных комплектаций). В таких аккумуляторах на лицевой панели плюсовая клемма находится слева, а минусовая — справа. Чтобы исключить ошибки при подключении, на корпусе аккумулятора обычно токовыводы помечены значками «+» и «-».

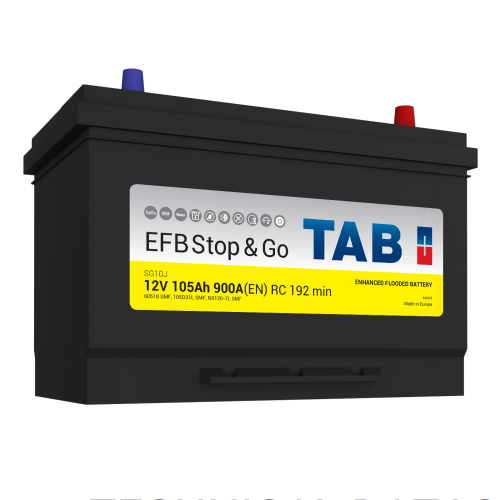

Обратная полярность

Европейская (обратная) полярность — это практически полный модельный ряд европейских, японских, корейских и американских автомобилей. АКБ с обратной полярностью маркируются значком

«0» . В них плюсовая клемма будет на лицевой панели справа, а минусовая — слева.

Существуют еще аккумуляторы с диагональным расположением токовыводов (маркируются значком «2» ), а также европейские АКБ для грузовиков с обратной боковой полярностью («3» ), и отечественные АКБ для грузовиков («4» ) с прямой боковой полярностью. Чтобы не ошибиться при их подключении, следует внимательно следить за цифровой маркировкой моделей батарей.

Почему это важно?

Купить по ошибке аккумулятор с неподходящей для автомобиля полярностью или неправильно подключить к АКБ клеммы может иногда даже опытный водитель: внешне и по техническим характеристикам батареи с прямой и обратной полярностью могут ничем не отличаться.

В тоже время, неправильное подключение полярностей опасно для автомобиля множеством неприятных последствий: быстрой разрядкой аккумулятора, коротким замыканием (горят предохранители), воспламенением электропроводки, разрушением самого аккумулятора, выходом из строя ЭБУ (бортового компьютера) или генератора, перегоранием предохранителей АКБ, системы освещения авто, сигнализации и печки. При неправильном подключении аккумулятора к зарядному устройству, сгорит зарядное устройство, а при подзарядке одного АКБ от другого («прикуривание») — могут сгореть обе батареи и даже оба автомобиля.

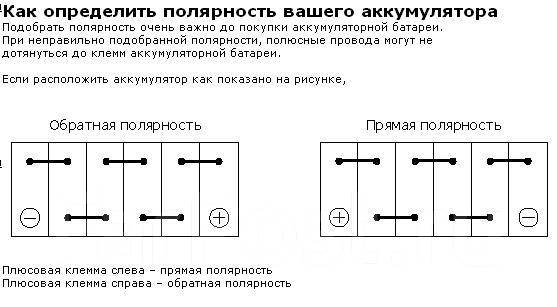

Самостоятельное определение полярности

Если номерная маркировка аккумуляторов и символы токовыводов («+» и «-») отсутствуют на корпусе батареи, воспользуйтесь тестером (мультиметр или вольтметр), который точно определит полярность токовыводов аккумулятора. Прибор, подключенный к токовыводам щупами, покажет наличие положительного напряжения при правильном подключении, и отрицательное — при неправильном.

Кроме того, на большинстве моделей АКБ положительный контакт чаще всего помечен красным цветом (обычно такая маркировка практически не стирается), а его размер обычно больше, чем у отрицательного токовывода. Следует помнить, что для некоторых моделей аккумуляторов американского производства эти методы определения полярности не действуют: сама батарея просто не имеет штырей токовыводов (вместо них выемки под контакты).

Использование аккумуляторов с неподходящей полярностью

Если вы по ошибке купили аккумулятор с полярностью, которая не соответствует техническим требованиям вашего автомобиля, то теоретически такой АКБ можно использовать (хотя и нежелательно), развернув его другой стороной в гнезде под капотом. Но вы рискуете столкнуться с тем, что вам не хватает длины одного из клеммных кабелей, который придется наращивать пусковыми проводами.

Специалисты не рекомендуют делать этого, так как можно ошибиться в расчете сечения кабеля и сжечь всю электрику на автомобиле. Проще поменять АКБ у продавца, а еще лучше — заранее разобраться с полярностью авто и при покупке сразу заказывать ту батарею, которая рекомендована производителем авто.

Аккумуляторные батареи современных автомобилей рассчитаны на напряжение бортовой сети 12 Вольт, в электрической цепи протекает постоянный ток.

У АКБ имеются две клеммы – минус и плюс, минусовой провод соединяется с массой, которой является металлический кузов авто. Но аккумуляторные клеммы располагаются на корпусе АКБ по-разному: бывает полярность аккумулятора прямая или обратная. Если перепутать провода, может выйти из строя электрооборудование, поэтому перед установкой новой батареи необходимо разобраться в клеммах, правильно определить плюс и минус на них.

АКБ бывают с прямой и обратной полярностью, прямополярная батарея применяется в европейских странах и в России. Аккумуляторы с обратной полярностью производятся в Азии, в частности, в Японии. Определить полярность просто – если повернуть батарею клеммами к себе, и справа будет «–», а слева «+», то эта АКБ считается прямополярной.

На азиатских АКБ наоборот – если глядеть на корпус батареи сверху, «минус» будет находиться слева, а «плюс» – справа.

Прямополярные аккумуляторы ставятся на всех автомобилях российского производства, также они применяются на европейских машинах, на многих «североамериканцах». На корпусе такой АКБ плюсовая клемма всегда толще минусовой, и установить батарею на машину неправильно не так просто, так можно сделать только по невнимательности или по неопытности.

«Прямой» аккумулятор в основном крупнее азиатского, японцы часто делают миниатюрные аккумуляторные батареи. Также и клеммные выводы у этих двух типов батарей разные, на прямополярных АКБ они толще. Толщина клемм у аккумуляторов следующая:

Еще знаки «+» и «–» пробиваются на самих клеммах или на пластмассовом корпусе рядом с ними, на новом аккумуляторе надевается наклеммные колпачки:

• плюсовой – красного цвета;
• массовый – синего.

Клеммные провода на конце могут иметь защитные колпачки соответствующих цветов. Также разница полярности определяется английскими буквами «L» и «R»:

• L – обратная;
• R – прямая полярность.

Многие неопытные водители после снятия аккумулятора на подзарядку устанавливают его неправильно, наоборот, путая плюс с минусом. При неправильном соединении проводов в контактах происходит сильное искрение, могут погореть любые элементы электрической схемы автомобиля. Но на современных машинах предусматривается защита, и в первую очередь при коротком замыкании выбивает предохранители.

Если вдруг водитель перепутал полярность аккумулятора, может произойти следующее:

• перестанут показывать приборы на панели, погаснет приборная подсветка;
• перегорит диодный мост или реле напряжения в генераторе;
• выйти из строя блок управления двигателем;
• сгорит силовой предохранитель большой мощности.

Чаще что-то выходит из строя в электрике японских автомобилей – азиатская техника не рассчитана на неправильное подключение.

Перепутать подсоединение аккумулятора нужно суметь, так как при таком подключении:

• не хватает длины плюсового провода, его приходится сильно натягивать;
• плюсовая клемма толстая, и на ней не фиксируется массовый провод.

Обычно при перепутывании полярности происходит кратковременное замыкание – вряд ли автовладелец сумеет надежно закрепить провода на клеммах. Искрение в момент контакта происходит очень сильное, к тому же клеммы в этом случает не подходят по размерам.

Покупая аккумуляторную батарею в магазине или на авторынке, автовладельцу необходимо подбирать ее по основным параметрам:

• размерам;
• полярности;
• емкости;
• пусковому току.

Если АКБ будет слишком больших размеров, ее нельзя будет закрепить на аккумуляторной площадке, и нужно знать, что у незакрепленной аккумуляторной батареи из-за вибрации достаточно быстро осыпаются пластины. Полярность нового аккумулятора должна соответствовать типу автомобиля, и если водитель совсем не разбирается в машинах, необходимо хотя бы запомнить, как располагаются клеммы у старой батареи, или зарисовать, чтобы не забыть, расположение клеммных выводов. Еще важно выбирать такую же полярность, какая и была, чтобы не путаться – при неправильном подключении АКБ возникает короткое замыкание с неприятными для автовладельца последствиями.

Не стоит покупать АКБ уменьшенной емкости, для стандартного легкового авто без кондиционера и другого дополнительного электрооборудования аккумулятор должен быть не менее 55 Ампер-часов. Если в электрической схеме много потребителей, можно приобрести батарею и на 60 А·ч.

При покупке новой аккумуляторной батареи нужно стараться приобрести АКБ с максимальным пусковым током. Вреда двигателю от такой батареи не будет, зато стартер сможет прокрутить мотор в морозную погоду без проблем. Еще не будет лишним взять с собой вольтметр (мультиметр) и проверить напряжение на клеммах аккумулятора – у нормально заряженной батареи оно должно быть около 12, 5 Вольт.

Американские аккумуляторы

Североамериканские аккумуляторы бывают в оригинальном исполнении, они отличаются от стандартных батарей расположением клеммных выводов, размерами. Есть АКБ, которые имеют по четыре клеммы (две сбоку и две сверху), существуют аккумуляторы, где присутствуют только боковые клеммы, а сверху у них выводов нет.

Обычно «американцы» обладают весьма компактными размерами, но имеют высокую пусковую мощность. У американских аккумуляторов есть много положительных качеств, в частности, они практически без обслуживания могут прослужить 5-7 лет. Из недостатков следует отметить нестабильную работу АКБ при минусовых температурах – здесь необходимо учитывать, что многие модели аккумуляторных батарей США не рассчитаны на морозы. В остальном жалоб на эти изделия нет, процент брака среди американских аккумуляторов достаточно низкий.

Покупка деталей или различного оборудования для автомобиля накладывает на автовладельца определенные обязательства. Важно грамотно отнестись к такому вопросу, особенно если он касается электрической части машины. Отправляясь в магазин, стоит заранее уточнить, какая полярность аккумулятора – прямая или обратная. Ошибка в выборе может стоить в последующем достаточно дорого.

Отправляясь за новой батареей, обычно автомобилистов интересуют несколько главных параметров изделия:

• емкость;
• напряжение;
• габариты.

О том, что такое прямая и обратная полярность аккумулятора, они могут задуматься, лишь пытаясь использовать неверно подобранный товар. Хотя визуально такое отличие незнающему человеку не бросается в глаза.

Разбираясь, что значит полярность АКБ прямая или обратная, нужно учитывать, что подобное явление не относится к физико-химическим параметрам, а лежит в плоскости конструкционной разницы.

Внутри большинство стандартных батарей состоит из нескольких небольших аккумуляторов, разделенных специальными преградами. Обычно модулей 6 штук в 12-вольтовом изделии. В каждом из них присутствуют положительные и отрицательные пластины, а при нормальных условиях все модули выдают напряжение около 2-2,2 В, и все они между собой последовательно соединены. Все они располагаются в заданной последовательности относительно передней стенки готового изделия.

Действующие стандарты

Устанавливаемые в легковушки батареи с наружной стороны оснащены парой внешних клемм, которые принято называть «плюсовой» и «минусовой». Традиционно их маркируют математическими символами «+» и «-». Необходимо учитывать, что по международной классификации обозначения выполнены исключительно рельефным способом (выпуклостью/вогнутостью). Таким образом, их можно будет разобрать в любых условиях, включая ночное время.

Уточняя, обратная полярность аккумулятора, что это такое, стоит учитывать положение клем по отношению к автомобилисту. Предварительно нужно установить соответствующим образом АКБ. Поворачиваем ее широкой стороной к себе так, чтобы контакты были максимально приближены к смотрящему.

Верхняя этикетка станет правильно читаемой. В подобной позиции по правую руку окажется «плюс», а по левую – «минус». Данная позиция будет обратной. Она характерна для подавляющего большинства современных европейских производителей. Открыв капот любой популярной иномарки типа BMW, Audi, Skoda или прочих, можно обнаружить именно такой тип устройства.

аккумулятор с обратной полярностью

В случае с отечественными авто водителей должен интересовать вопрос о другом, прямая полярность аккумулятора, что это такое. Это связано со спецификой наших легковушек. В них от ВАЗ 2107 и «Москвича» до «Калины» и «Весты» применяется прямой тип монтажа клемм. В некоторых источниках встречается вариант названия – «российский тип».

Существуют также и другие, менее популярные формы установки выносных контактов, при которых они располагаются, например, диагонально либо у коротких сторон АКБ. Однако, эти индивидуумы попадаются весьма редко и на совсем экзотических автомобильных марках. Наиболее частые «иностранцы» у нас – это аккумулятор с обратной полярностью.

Важно знать, что имеется конструкционное отличие между «азиатским» и «европейским» вариантом АКБ.

Традиционно в европейских батареях контакты «утоплены» ниже основной верхней плоскости. Изделия южнокорейских или японских компаний оснащаются батареями с выступающими клеммами. Они также отличаются слегка по диаметру, поэтому необходимо учитывать данный факт при зятягивании контактов, чтобы не слетали на кочках.

Проблемы с переполюсовкой

Неверно выбранные батареи способны привести к плачевным результатам. Замена полюсов на дорогой машине способна вызвать короткое замыкание. Данный факт влечет за собой выход из строя основной электроники («мозгов»), без которой авто не сдвинется с места.

Также возможен более негативный прогноз, по которому искры под капотом вызовут возгорание. Пожар в гараже способен привести к плачевным результатам.

Помогают водителю в такой ситуации, не доводя до негативного сценария, заботливые инженеры автомобиля. Они маркируют цветом провода с контактами и саамы выходы на АКБ цветами: красным + и черным -. Это должно остановить внимательного водителя. Также при установке неверного АКБ может не хватать длины проводов к соответствующим контактам. Нужно учесть, что традиционно положительная клемма имеет немного большие габариты как в азиатской версии, так и в европейской.

Важно знать, что руководствоваться для определения полярности необходимо исключительно рельефным рисунком, так как наклейки могут быть по случайности перепутаны.

Некоторые водители перекручивают батарею с неверной полярностью на 180 градусов, но делать это не стоит, даже если применять удлинители для клемм. Сечение проводов рассчитать проблематично, а также чрезмерно длинные контакты могут соприкасаться в нежелательных местах с другим оборудованием. Категорически нельзя также допускать перекрещивания проводов.

Автомобильный аккумулятор — одна из важнейших составляющих транспортного средства. Он не только запускает двигатель и разгружает работу генератора, но и питает всю бортовую электронику. Средний этого устройства составляет от трёх до шести лет (в зависимости от модели). Главная задача любого водителя — правильно выбрать аккумулятор. Полярность детали может быть прямой и обратной, что, в свою очередь, влияет на процесс её эксплуатации.

Виды приборов

Существует три вида аккумуляторов — обслуживаемые, малообслуживаемые и необслуживаемые.

Обслуживаемый аккумулятор подлежит ремонту: при замыкании пластин их меняют на новые. Также в подобных моделях можно контролировать уровень электролита — его при необходимости доливают. Подобных приборов осталось совсем немного на рынке.

В малообслуживаемых аккумуляторных батареях можно только следить за электролитом. Доступа к пластинам в нём нет. Такую батарею можно приобрести как залитую, так и сухозаряженную — «на вырост».

Необслуживаемые модели представляют собой плотно запаянную коробку, в которую нельзя долить электролит и нет доступа к пластинам. Батареи этого типа имеют больший срок эксплуатации за счёт использования гелия, который практически не испаряется. Цена необслуживаемых батарей высока.

На что обращать внимание при покупке?

В первую очередь следует ориентироваться на модель. Меньше всего проблем доставляет необслуживаемый аккумулятор. Хотя его стоимость выше, чем остальных, но и срок службы больше.

Батарею нужно покупать в специализированном магазине. Следует обязательно спрашивать о наличии сертификата соответствия, чтобы избежать приобретения подделок.

Необходимо помнить, что все аккумуляторы имеют свой срок годности. Поэтому важно надо обращать внимание на дату выпуска.

Что нужно учитывать, выбирая новый аккумулятор?

1. Полярность.

2. Ёмкость. Оптимальная вместительность АКБ указана в техпаспорте автомобиля.

3. Габариты. Лучше всего покупать новую батарею, принимая во внимание мерки, снятые со старой.

4. (чем выше ток, тем лучше).

Эти четыре пункта — основные моменты, которые нужно запомнить и применить на практике, приобретая аккумулятор.

Полярность

Выбирая новую батарею, очень важно обратить внимание на эту характеристику. Существует прямая полярность аккумулятора и обратная.

Под полярностью батареи имеется в виду расположение на ней клемм. Если полярность прямая, то плюсовая клемма находится слева, если обратная — справа. Смотреть нужно с лицевой стороны.

Если полярность аккумулятора выбрана неправильно, устройство просто не удастся подключить, так как не хватит проводов. Даже если удлинить их, у водителя всегда будут возникать проблемы при подсоединении клемм.

Очень просто установить полярность аккумулятора по марке автомобиля. Необходимо запомнить, что в машинах американского производства она прямая, а в японских — обратная.

Конечно, полярность аккумулятора не влияет на его качество. Однако если водитель привык к прямому типу, то, подключая клеммы, он постоянно будет путать их местами. В результате не избежать коротких замыканий и перегорания проводки.

Проще всего запомнить расположение клемм, изучив старый аккумулятор. Полярность — это основной критерий при выборе. Данную характеристику должен учитывать каждый водитель.

Правильный уход

Чтобы аккумулятор автомобиля прослужил как можно дольше, следует правильно, а главное, вовремя за ним ухаживать:

1. Устройство необходимо корректно заряжать. Никогда нельзя допускать даже одного полного разряда батареи. Может случиться так, что она станет непригодна.

2. Если батарея обслуживаемого или малообслуживаемого типа, следует периодически доливать электролит. Плотность жидкости можно измерить аэрометром.

3. Поверхность батареи всегда должна быть чистой. Грязь и накипь разряжают устройство, а накопления мусора в газоотводных отверстиях вообще могут стать причиной взрыва.

4. Во избежание коротких замыканий нужно правильно отсоединять аккумулятор. Полярность устройства (плюсовая и минусовая клеммы) в этом поможет. Начинать демонтаж надо с минусовой клеммы, а монтировать — с плюсовой.

5. Если в зимнее время автомобиль не используется, батарею лучше снимать и хранить дома или в любом другом тёплом и сухом месте.

Заключение

Аккумулятор — важнейший компонент любого автомобиля. Не столь важно, какой он модели (обслуживаемый, малообслуживаемый или необслуживаемый). Правильный уход обеспечит длительную работу устройства.

Если аккумуляторная батарея вышла из строя, покупать новую необходимо только в специализированном магазине. Зная, как определить полярность аккумулятора, на какие ещё параметры обращать внимание, вы обязательно приобретете качественное, надежное и подходящее вашему авто изделие.

Во всех статьях и обзорах, связанных со сваркой, присутствует электрическая тема. Хоть аппараты, хоть электроды, хоть виды швов – в любом сварочном вопросе упоминается и уточняется вид тока. Где-то он постоянный, где-то переменный, а еще у него есть два варианта – прямая и обратная полярность при сварке.

Пора разобраться, что к чему, чтобы правильно выбирать материалы, аппараты, электроды и методы сварки. Знание нюансов об электричестве в сварке помогут вам быстро и правильно настроить инвертор, от чего качество сварочных швов зависит в большой степени.

Конечно, можно всю жизнь проработать на своем инверторном аппарате, в котором по умолчанию постоянный ток настроен на прямую полярность: у вас нет никаких хлопот или проблем с перестройками сварочного электричества.

Эта чудесная идиллия возможна лишь при условии, что вид работ у вас один и тот же, вы не меняетесь, всех возможностей своего аппарата так и не знаете, и вообще зачем про электричество, все и так хорошо, не надо усложнять…

Не надо, так не надо, но вот если вам понадобится варить, например, качественную высоколегированную сталь, то ваша идиллия сразу же нарушится: качественного шва со старыми электрическими настройками у вас не получится. Вам придется разбираться с понятием обратной или прямой полярности при сварке, в чем мы прямо сейчас вам поможем.

Во-первых, работа на инверторном аппарате подразумевает постоянный ток. А он, в свою очередь, подразумевает два гнезда для подключения плюсовой и минусовой клемм. Давайте запоминать полярность при сварке инвертором по подключению электрода, так легче. Если электрод подключен к минусовому гнезду, то это прямая полярность при сварке. Если к плюсовому – она обратная.

Прямая и обратная полярность.

В принципе при прямом варианте электрод, который подключен к отрицательной клемме, сам становится катодом. А анодом становится наша металлическая заготовка. При обратном варианте электрод начинает работать анодом, потому что он подключен к плюсовому полюсу. Ну а заготовка, соответственно, превращается в катод.

В обоих случаях образуются анодные и катодные пятна. Анодное облако – погорячее, причем значительно: разница в температурах анодной и катодной областей доходит до 800°С.

Не упустим из внимания важную деталь: если мы говорим о двух вариантах – прямом и обратном, это всегда имеет отношение только к постоянному току. Дело в том, что при переменном токе полярность сама меняется с прямой на обратную с высокой частотой.

Еще раз: переключение прямой и обратной полярностей имеет смысл и возможно только при постоянном токе, это сварка постоянным током. При переменном токе в таком переключении нет ни смысла, ни возможности. Друзья, это физика.

Прямая полярность

По своей сути ток представляет собой движение заряженных частиц – электронов. Они двигаются от отрицательного полюса к положительному – это классика. Вот и у нас в процессе сварки электроны двигаются в направлении к металлической заготовке от электрода. Поэтому происходит нагрев металла. Электрод остается холодным.

Итак, электрод подключен к минусу, металлическая заготовка – к плюсу. Это классическая полярность при сварке инвертором. На стороне плюса распространяет свое тепло чудесное анодное облако.

Прямое подключение постоянного тока имеет некоторые особенности, которые необходимо учитывать в обязательном порядке:

• при прямом подключении получается стабильная и ровная дуга со всеми вытекающими последствиями в виде швов высокого качества;
• сварочный шов отличается узостью и глубиной;
• ни в коем случае не применяется, если на электродах указано, что они предназначены для технологии переменного тока;
• с некоторыми металлами при работе в инертных газах повышается коэффициент наплавки;
• состав металла в шве при прямой полярности имеет особенности: в нем практически нет углерода, зато присутствуют кремний и марганец;
• довольно высокая степень разбрызгивания металла;
• быстрая плавка расходника с его частой заменой.

Обратная полярность

Мы помним, что при обратной полярности при сварке постоянным током плюсовое анодное теплое пятно находится на электроде, Таким образом мы исключаем дополнительный нагрев металла, к которому подведена минусовая клемма. Основным видом сварки при обратном подключении является электродуговая с флюсом и метод в среде защитных газов, в частности – в аргоне.

Главными металлами «потребителями» обратного подключения являются высоколегированные стали и тонкие заготовки из любого металла: здесь имеет значение тонкость края, которую легко прожечь при малейшем перегреве. Так что работы при обратном подключении можно назвать вполне себе деликатными. А там, где деликатность, там особенности исполнения и профессиональные советы.

Вот какие технологические особенности использования обратной полярности нужно принять во внимание:

• шов при обратном подключении шире и меньшей глубины, чем при прямой;
• великолепно справляется с соединением тонких и средней толщины кромок металлических заготовок;
• сварочная дуга не такая стабильная, как при прямой полярности, если напряжение низкой силы, дуга начинает скакать и прерываться;
• если вы варите высоколегированную сталь, то кроме обратного подключения нужно соблюдать дополнительные требования по рабочему циклу и температурному режиму остывания стальных заготовок;
• ни в коем случае не варить с электродами, чувствительными к перегреву;
• дополнительное снижение температуры на заготовке можно через снижение потенциала напряжения;
• то, что дуга не очень стабильна, можно использовать во благо: очень тонкие края лучше варить прерывистым швов – прерывая дугу;
• если в сварке на постоянном токе обратной полярности вы делаете шов встык, зазор между поверхностями должен быть минимальным, если же шов внахлест, поверхности приживать друг к другу герметично. Иначе вы получите прожог;
• отбортовка краев свариваемых поверхностей отлично поможет для снижения риска прожога.

Как выбрать правильную полярность

Понятно, что при сварке инвертором допускаются прямая и обратная полярность. По умолчанию эти аппараты обычно настроены на прямое подключение.

Но если вы работаете с разными металлами и металлическими заготовками разной толщины, вам придется самостоятельно настраивать параметры сварочного тока и, в частности, полярность. Это нетрудно, поехали.

Все дело в перемещении теплого анодного пятна, то есть концентрации нагрева. При прямой полярности плюс идет на металлическую заготовку, как раз она и разогревается. Именно от данного фактора зависит выбор варианта подключения при работе с разными заготовками из разных металлов. Все логично и просто, вот критерии решений по поводу подключения постоянного сварочного тока:

Толщина края металлической заготовки

Постоянный и переменный ток сварки.

Толстые края поверхностей? Конечно же сварка током прямой полярности! Дополнительная концентрация тепла в местах плавки в толстых деталях будет способствовать глубокой проверке и, следовательно, получению качественного прочного шва. Если же края свариваемых поверхностей тонкие, то рассуждать, а затем действовать нужно совсем наоборот.

Тонкие края важно не перегреть, чтобы не допустить прожога. Так что отправляем теплое анодное пятно от греха подальше на другую сторону – к электроду. Так что тонкие детали варим при обратном подключении.

Вид металла

Здесь нам поможет перемещение теплового анодного пятна: каким металлам оно не повредит, а, наоборот, поможет? Правильнее всего будет внимательно читать инструкции по электрической настройке сварочного аппарат, которые сопровождают любой современный сплав.

Но уже сейчас можно запомнить факт, что алюминий вместе со сплавами тепло только приветствуют, оно помогает снизить количество образующихся окислов во время процесса. Так что сварка алюминия постоянным током проводится только при прямом подключении. Официально это будет называться сваркой алюминия постоянным током в среде аргона.

А вот сталь, чугун с различными стальными сплавами требуют обратного подключения постоянного сварочного тока: никакого дополнительного тепла им не нужно из-за риска образования тугоплавких соединений.

Цветные металлы, как алюминий, варятся неплавящимися вольфрамовыми электродами только при прямом подключении без каких-либо исключений.

Вид электрода

Вы ведь знаете, что современные электроды подразделяются по огромному количеству критериев, они производятся в невероятном разнообразии. Электрические параметры также входит в описание каждого вида электрода. Читать инструкции самым внимательным образом еще никому не помешало.

Но здесь мы вполне можем рассуждать логически, чтобы выбирать правильную полярность для каждого вида электрода. Выбор зависит от того же – теплого анодного пятна, то есть температурного режима. А такие режимы у электродов зависят от типа флюса и многих других факторов.

А что делать, если в инструкции к металлу или сплаву требуется одни электрические параметры, а у выбранного электрода требуются совсем другие настройки сварочного тока? Такое бывает, ответ в этом случае только один: пробуйте и ищите оптимальный вариант опытным путем.

Силу тока, рабочие циклы, подключение к полюсам – все придется настраивать вручную. Но ведь голова нам дана, чтобы думать, верно?

Чем отличается обратная полярность от прямой на акб

Полярность аккумулятора — что означает и как правильно определить полярность?

Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами. Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное. Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Разница между прямой и обратной полярностью аккумулятора

Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.

Полярность грузовых аккумуляторов

Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

 Как определить полярность аккумулятора

На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная. Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2». Есть еще виды расположения полюсов с маркировкой «9» и «6»

Что означает обратная полярность аккумулятора

Обратная полярность значит предусмотрена вариативность посадки – относительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным. Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор. Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.

Смена полярности аккумулятора

Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.

Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.

Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.



что такое прямая и обратная, в чем разница и как определить отличия

Каждая аккумуляторная батарея имеет на корпусе полюсные выводы – минус (-) и плюс (+). Через клеммы она подключается к бортовой сети автомобиля, питает стартер и другие потребители. Расположение плюса и минуса определяет полярность АКБ. Водителям важно точно знать полярность аккумулятора, чтобы не перепутать контакты при установке.

Полярность аккумулятора

Полярностью называют схему расположения токовыводящих элементов на верхней крышке или лицевой стороне аккумулятора. Другими словами, это положение плюса и минуса. Токовыводы также выполнены из свинца, как и пластины внутри.

Прямая и обратная полярности

Существуют две распространенные схемы расположения:

• прямая полярность;
• обратная полярность.

Прямая

В советский период все аккумуляторы отечественного производства были с прямой полярностью. Полюсные выводы располагаются по схеме – плюс (+) слева и минус (-) справа. Аккумуляторы с такой же схемой выпускаются и сейчас в России и на постсоветском пространстве. АКБ иностранного производства, которые сделаны в России, также имеют данную схему расположения выводов.

Обратная

На таких аккумуляторах слева расположен минус, а справа плюс. Данное расположение характерно для АКБ европейского производства и поэтому такую полярность часто называют «европолярностью».

Аккумуляторная батарея

Каких-то особых преимуществ разная схема положения не дает. Она не влияет на конструкцию и эксплуатационные особенности. Проблемы могут возникнуть при установке нового аккумулятора. Другая полярность заставит поменять положение батареи и длины провода может не хватить. Также водитель может просто перепутать контакты, что приведет к замыканию. Поэтому важно уже при покупке определиться с типом АКБ для своего автомобиля.

Как определить?

Узнать это не так сложно. Для начала нужно повернуть батарею лицевой стороной к себе. Она находится со стороны расположения наклеек с характеристиками и логотипом. Также и полюсные выводы находятся ближе к лицевой стороне.

На многих аккумуляторах можно сразу увидеть знаки «+» и «−», которые точно указывают полярность контактов. Другие производители указывают информацию в маркировке или выделяют токовыводы цветом. Обычно плюс имеет красный цвет, а минус синий или черный.

В маркировке обратная полярность обозначается литерой «R» или «0», а прямая литерой – «L» или «1».

Различия в корпусе

Все АКБ можно условно разделить на:

• отечественные;
• европейские;
• азиатские.

Полярность и диаметр клемм европейских и азиатских аккумуляторов

Они имеют свои стандарты производства и расположения выводов. Европейские АКБ, как правило, более эргономичны и компактны. Выводные контакты имеют больший диаметр. Плюс – 19,5 мм, минус – 17,9 мм. Диаметр контактов на азиатских АКБ значительно меньше. Плюс – 12,7 мм, минус – 11,1 мм. Это также нужно учитывать. Разность диаметров также указывает на тип полярности.

Можно ли установить аккумулятор другой полярности?

Такой вопрос часто возникает у тех, кто по невнимательности купил аккумулятор другого типа. Теоретически, это возможно, но потребует затрат и лишней волокиты с установкой. Дело в том, что если купить АКБ с обратной полярностью на отечественный автомобиль, то может банально не хватить длины проводов. Просто так удлинить провод не получится. Нужно учитывать сечение и диаметр клемм. Также это может сказаться на качестве передачи тока от батареи.

Оптимальным вариантом станет замена аккумулятора на другой с подходящим расположением контактов. Можно попытаться продать купленный АКБ, чтобы не быть в убытке.

Смена полярности аккумулятора

Некоторые водители прибегают к способу переполюсовки АКБ. Эта процедура смены местами плюса и минуса. Также она делается для восстановления работоспособности батареи. Проводить переполюсовку рекомендуется только в крайних случаях.

Внимание! Мы не рекомендуем проводить данную процедуру самостоятельно (без помощи профессионалов) и в необорудованных специальным образом условиях. Последовательность действий ниже приведена в качестве примера, а не инструкции и с целью полноты раскрытия темы статьи.

Последовательность переполюсовки:

1. Разрядить батарею до нуля, подключив какую-нибудь нагрузку.
2. Плюсовой провод подключить к минусу, а минусовой к плюсу.
3. Начать зарядку аккумулятора.
4. Прекратить зарядку при закипании банок.

В процессе начнет расти температура. Это нормальное явление, которое указывает на смену полюсов.

Эту процедуру можно проводить только на исправной батарее, которая может выдержать активную сульфатацию. В дешевых АКБ свинцовые пластины очень тонкие, поэтому они могут просто разрушиться и не восстановиться. Также перед началом смены полюсов нужно проверить плотность электролита и банки на замыкание.

Что может произойти, если перепутать при установке?

Если перепутать полярность, то может произойти следующее:

• перегорание предохранителей, реле и проводов;
• выход из строя диодного моста генератора;
• перегорание электронного блока управления двигателем, сигнализации.

Самой простой и дешевой проблемой может стать перегорание предохранителей. Впрочем, это их главная функция. Найти сгоревший предохранитель можно мультиметром путем «прозвона».

Если пе

что это такое и как определить

Многие автолюбители, приобретая новую аккумуляторную батарею, обращают внимание только на ее рабочие параметры – напряжение, емкость, и размеры, забывая при этом о полярности. Сразу отметим, что этот термин у АКБ не относится к физике, а является исключительно конструктивным понятием. В результате, игнорирование полярности приводит к тому, что батарею просто не удается подключить к сети потому, что провода с клеммами не достают к выводам аккумулятора.

Что значит прямая или обратная полярность аккумулятора

Понятие «полярность» определяет положение клеммных выводов аккумуляторной батареи. Самыми распространенными являются два ее вида – прямая и обратная. Далее разберемся, что такое прямая и обратная полярность аккумулятора, как ее определить, и также некоторые полезные советы.

• Аккумуляторы с прямой полярностью – еще разработка советских инженеров, отсюда и второе ее название. Применяется она на батареях, производимых на постсоветском пространстве. Ее особенность заключается в том, что «плюсовой» вывод установлен слева, а «минусовой» — справа на верхней крышке корпуса АКБ.
• Обратная полярность – противоположность прямой. Ее используют в европейских странах, поэтому на иномарках применяется именно она. У такой полярности «плюс» расположен справа, а «минусовой» вывод – слева.

Сразу отметим, что и не на всех европейских машинах устанавливаются АКБ с обратной полярностью. Некоторые модели, которые собираются в СНГ, могут комплектоваться аккумуляторами с прямой полярность. А вот на отечественных машинах, даже на самых последних моделях, используются батареи с прямой полярностью.

Теперь о том, почему так важно знать, какая полярность АКБ нужна. Здесь все просто – провода для подключения к батарее имеют ограниченную длину, поэтому установка аккумулятора с неподходящей полярностью приведет к тому, что его просто невозможно будет подключить к бортовой сети, поскольку клеммы не будут доставать до выводов.

Как определить прямая или обратная?

Распознать, какая полярность у аккумулятора совсем несложно. Достаточно повернуть его «лицом» к себе, то есть, чтобы боковая наклейка была обращена в вашу сторону, а сами выводы располагались с ближней стороны. После этого просто смотрим, как расположены выводы: если «плюс» — слева, то прямая полярность, правое же его положение указывает на обратную.

Но перед приобретением новой батареи важно учитывать не только полярность, но и само ее расположение в посадочном месте на авто. Ведь достаточно повернуть батарею на 180 град, чтобы поменять полярность аккумулятора, вот только выводы в таком случае будут с дальней стороны. А это уже может создать проблемы с подключением АКБ к бортовой сети, из-за того, что проводов будет нахватать или же что-то помешает накинуть и закрепить клеммы.

Видео о прямой и обратной полярности аккумулятора

Что делать если перепутал полярность?

Бывает так, что батарея уже приобретена, но полярность ее не подходит, а возможности заменить на аккумулятор с нужным положением выводов нет. И все же ее можно подключить к сети авто.

Но для этого АКБ следует разместить так, чтобы «плюсовой» вывод располагался как можно ближе соответствующей клемме проводки (развернуть аккумулятор, немного сместить его в сторону). Важно сделать так, чтобы получилось подключить клемму к выводу батареи и закрепить ее.

Естественно, «минусовой» провод при этом доставать до вывода не будет, да это и не нужно. Далее берем длинный отрезок провода с хорошим сечением (можно использовать часть провода для «прикуривания»). Откручиваем «родной» массовый провод от кузова авто и заменяем его подготовленным отрезком. Закрепляем на конце клемму для подключения к АКБ и накидываем ее на вывод. Таким способом можно подключить к бортовой сети батарею с любой полярностью.

Похожие публикации

Полярность аккумулятора прямая или обратная и есть ли разница?

Добрый день, друзья! Мы уже немало поговорили о различных типах двигателей, однако практически не касались эксплуатации аккумуляторной батареи. Каждый из нас не понаслышке знает, как важно поддерживать ее в рабочем состоянии. Плохой заряд АКБ грозит неприятно удивить водителя невозможностью запуска мотора после стоянки. Один из интересных вопросов на эту тему — должна быть полярность аккумулятора прямая или обратная. Посмотрим, что это такое и для чего необходимо.

   Какая бывает полярность

Самое опасное заключается в том, что полярность некоторых АКБ может отличаться. Если установить его неправильно, это может привести к короткому замыканию с последующим возгоранием транспортного средства. Для этого и нужно разбираться в том, какая разница между прямой и обратной полярностью в различных типах батарей. Как известно, плюсовая клемма должна подключаться к плюсовому выходу аккумулятора, а минусовая, соответственно, к минусу, который запитан кузов автомобиля.

Однако конструкционные особенности у разных автомобилей могут отличаться друг от друга, вот почему производители выпускают изделия с прямо противоположной полярностью. При этом, сами батареи по внешнему виду могут ничем принципиально не различаться. Лишь на том месте, где ожидаемо должна стоять плюсовая клемма, будет такая же, но отрицательная. Существует хорошая подсказка, чтобы не перепутать.

Дело в том, что площадка под батарею обладает ограниченным местом и если поставить АКБ неправильно, то длины провода может попросту не хватить.

   Полярность у АКБ на отечественных и импортных автомобилях

Итак, возьмем или представим перед глазами любой автомобильный аккумулятор. Для наглядности это должна быть та сторона, на которой размещены наклейки или этикетки производителя. Путаница возникает зачастую именно потому, что разные люди смотрят на батарею с разных сторон, ведь и под капотом она может размещаться под разным углом зрения. Основные отличия нашли свое выражение у производителей из разных континентов.

Что касается отечественных АКБ, то они отличаются так называемым «прямым» расположением клемм. В этом случае плюсовая клемма размещается слева, а отрицательная справа.

А вот многие европейские, американские и часть азиатских заводов устанавливают клеммы наоборот. Поэтому, чтобы определиться точно, нужно всегда смотреть на лицевую сторону изделия.

   Способы определения положительных и отрицательных выходов

Что делать и как отличить приобретенную АКБ, если установить производителя не удалось? Существуют два основных стандарта, которые касаются расположения контактов. Если обратить внимание на то, что написано ниже, то Вы всегда без особого труда сможете разобраться с отрицательным и положительным выходами. Итак, что значит плюсовая клемма и каковы ее основные характеристики — в диаметре она обычно составляет 19,5 мм. В это же время минусовая отличается стандартным диаметром 17,9 мм.

Каждый автолюбитель может резонно заметить, что для замеров необходимо оборудование, хотя бы штангенциркуль. Какое обозначение или другой определяющий способ может помочь, если под рукой не окажется такого инструмента? Самая простая методика — с помощью стакана с обыкновенной водой. Опускаем и погружаем оба провода на некотором удалении друг от друга. Спустя время можно заметить, как около минусовой клеммы начинают бурлить небольшие пузырьки воздуха.

Обозначают прямую полярность вообще-то цифрой 1, а обратную — нулем.

Даже, если Вам пришлось купить аккумулятор с обратной полярностью, это не беда, ведь в продаже есть на сегодняшний день специальные переходники с прямой на обратную для того, чтобы добиться правильного размещения токовыводов (удлинители).

Друзья, на этом будем завершать обсуждение нюансов аккумуляторных батарей в авто и полярности. Также  мною написана целая серия статей по выбору, проверке и периодичности замены моторного масла. Будем рады встретиться в последующих материалах. Всем удачи!

С уважением, автор блога Андрей Кульпанов

Место для контестной рекламы

Автор:Admin

как определить, разница с прямой

АКБ

Полярностью называют схему расположения токовыводов на лицевой крышке батареи. Специалисты выделяют два типа: обратную и прямую. Признаком, по которому их отличают, является нахождение клемм. Аккумулятор устанавливают в посадочную нишу. Положение, в котором его фиксируют, изменить нельзя.

Если клеммы будут подключены неправильно, эксплуатировать АКБ (AGM, гелевую, свинцово-кислотную) невозможно. Решить проблему можно с помощью удлинения проводов. Этот способ сопровождается потерей времени. Гораздо проще обменять или приобрести новый аккумулятор.

Содержание статьи:

Разновидности полярности

Чтобы проверить принадлежность АКБ, ее необходимо развернуть к себе внешней стороной. Ее можно идентифицировать по наклейке. Всего на батарее находится два вывода (положительный и отрицательный). Под обратной (европейской) полярностью аккумулятора Varta подразумевают схему, на которой минусовая клемма располагается с левой стороны, а плюсовая – с правой.

Обратная и прямая полярность АКБ

Прямая (российская) полярность отличается иным расположением выводов (отрицательный – справа, положительный – слева). Некоторые утверждают, что кроме обратной (0) и прямой (1) полярности существует иные способы крепления клемм к автомобильным аккумуляторам. Это мнение ошибочно, единственной разницей является типоразмер батареи. Азиатские АКБ отличаются от американских уменьшенным размером клемм, высотой и шириной. Необходимо отметить отсутствие «ступеньки».

Разница между прямой и обратной полярностью

Владельцы легковых транспортных средств иностранного производства должны понимать, что на них устанавливают батареи с обратной полярностью. Отечественные автомобили оснащают аккумуляторы, клеммы которых расположены в «прямом» порядке.

На грузовые машины ставят специальные АКБ. Отводы находятся на узкой стороне корпуса. Обратную полярность в этом случае фиксируют цифрой «3», прямую – «4». Чтобы понять, к какому типу относится аккумулятор, его нужно осмотреть.

Внешний вид батарей с прямой и обратной полярностью довольно схож, поэтому перепутать их довольно легко. Чтобы не ошибиться, нужно при покупке обязательно ознакомиться со всеми необходимыми параметрами. Торопиться при выборе АКБ категорически запрещено.

Выбор АКБ

Новичку следует уделить внимание следующим нюансам:

1. Плюсовая клемма толще минусовой. Таким образом снижают вероятность ошибки.
2. Для определения полярности ориентируются на маркировку и расположение отводов.
3. На аккумуляторах, которые устанавливают на спецтехнику и грузовые автомобили, клеммы размещены по диагонали.

Схемы обратной и прямой полярности считаются самыми востребованными. В перечне редких находятся аккумуляторы, обозначенные шестеркой (квадратный корпус, положительный отвод с правой стороны), 9 или 5 (клеммы располагаются посередине АКБ).

Возможные проблемы

При приобретении «неправильного» аккумулятора, эксплуатация оборудования становится невозможной. Трудности начинаются еще на этапе установки.

Устройство аккумуляторной батареи

Отсутствие опыта и низкая концентрация внимания может привести к:

• перегоранию предохранителей;
• оплавление проводов;
• отказ ЭБУ, сигнализации;
• повреждение электропроводки;
• перегорание диодного моста.

Переполюсовка аккумулятора (60, 70 Ач) с обратной полярностью провоцирует появление искр. При возникновении признаков возгорания процедуру следует прекратить. Сменить местоположение клемм не получится.

Аккумулятор

В исключительных случаях автолюбитель сможет применить аккумуляторную батарею из другой категории. Обязательным пунктом является изменение положения АКБ на 180 градусов. Это необходимо для того, чтобы обеспечить совпадение клемм и выводов.

Данный метод установки не подойдет, если провода не имеют достаточной длины. В сложившихся обстоятельствах генератор двигателя невозможно совместить с основной «массой» транспортного средства. Чтобы избежать подобных проблем, провода делают более длинными. Их диаметр должен быть одинаковым.

Заключение

АКБ VARTA

Если аккумулятор уже куплен, а возможность замены отсутствует, стоит использовать его по назначению. Для этого АКБ нужно аккуратно сместить к «плюсовой» клемме. Если провода хватит, автолюбитель сможет закрепить составляющие. Минусовой вывод при этом останется неподключенным.

Накидывание этого провода на клемму произойдет только после его удлинения. Сечение используемого отрезка должно быть качественным. Посредством данного способа можно соединить аккумулятор и бортовую сеть вне зависимости от полярности.

Ошибки с фиксированием клемм чаще всего делают при зарядке АКБ. Это обусловлено одинаковым размером отводов. При краткосрочном контакте водитель рискует зарядным устройством. При длительном возникает переполюсовка. Этот процедура противопоказана батарее.

В данном случае необходимо применить лампу от поворотника или габарита. После полного обнуления аккумулятор нужно заново подключить к заряднику, уделив внимание правильной фиксации.

В перечне лучших присутствуют следующие производители:

• VARTA;
• Champion;
• Forse;
• Delta;
• Black Horse;
• BOSCH;
• Atlas;
• Black Horse;
• Gigawatt;
• Delta;
• Mutlu;
• Forse;
• Vesna;
• Champion;
• Energizer.

Полярность АКБ — обратная и прямая

Чтобы выбрать аккумулятор с обратной полярностью, нужно иметь опыт, понимать важность ключевых показателей. Риск возникновения трудностей повышается, если водитель не проявил должного внимания к качеству и типу предлагаемой продукции. При отсутствии специальных знаний безопаснее и проще подобрать новую батарею. Не каждый сможет переделать провода. Аккумуляторы с прямой или обратной полярностью нужно приобретать с учетом рекомендаций, данных производителей.

как определить и на что влияет

Современный аккумулятор не требует от владельца каких-либо познаний технологии его работы. Будучи установленным в автомобиль, он служит верой и правдой положенный ему срок без дополнительного обслуживания.

Сравнивать автомобильную АКБ с обычной батарейкой не совсем корректно. При выборе аккумулятора следует иметь в виду, что любая аккумуляторная батарея обладает строгой полярностью, и туда, где предусмотрена прямая полярность подключения, сложно установить аккумулятор с обратной полярностью, как и наоборот.

Полярность аккумулятора прямая и обратная совершенно не сказывается на эксплуатационных свойствах батареи, это всего лишь порядок расположения контактных выводов на корпусе устройства. Поэтому во многих случаях аккумулятор одной и той же модели может выпускаться в двух модификациях.

Отдавая предпочтение определенной марке АКБ, уточняйте у продавца, какие полярности доступны для данного аккумулятора. Что такое обратная и прямая полярности аккумулятора, как её определить, вы сможете узнать из данной статьи.

Что значит прямая или обратная полярность

Полярность АКБ, как мы уже упомянули выше, может быть обратная и прямая. Прямая полярность была разработана еще для нужд советского автопрома. И до сих пор все автомобили, выпущенные в России, комплектуются аккумуляторами с прямой полярностью.

Обратная полярность, как несложно догадаться, используется в европейских, американских и азиатских авто. Правда то, что машина собрана за рубежом не всегда означает ее принадлежность аккумулятора к «обратнополярной» группе.

Что такое прямая и обратная полярность аккумулятора? Прямая полярность подразумевает плюсовую клемму слева и минусовую справа, в случае обратной полярности — плюс с минусом меняются местами.

Смотреть на батарею следует с лицевой стороны, ее можно определить по наклеенной этикетке, а в случае отсутствия таковой – лицевой считается та сторона, к которой ближе расположены клеммы. Если красная, плюсовая клемма (может быть обозначена гравировкой на корпусе) находится справа, значит, у аккумулятора обратная полярность.

Когда нужно определять полярность

При покупке новой батареи необходимо точно понимать, какая на аккумуляторе полярность. Установка аккумулятора с другой полярностью иногда возможна, путем его поворота в гнезде на 180 градусов. Но такие манипуляции не позволят полноценно затянуть крепления.

К тому же, чтобы автолюбитель не перепутал плюс с минусом, длина проводов у них разная, и правильно подключить аккумулятор удастся, только если нарастить провода, чтобы они могли дотянуться до нужных клемм.

Как определить полярность аккумулятора

Каждый владелец автомобиля должен знать, как определить полярность аккумулятора. Причем не только при покупке нового, а и при подзарядке старого, или перед «прикуриванием» от чужого аккумулятора, в случае низкого заряда.

Как правило, аккумуляторы имеют хорошо различимую маркировку на корпусе, «плюс» и «минус», особенно они видны на АКБ отечественного производства. В батареях, выпущенных в Азии или Европе, клеммы обычно имеют разный размер, и плюсовая «+» несколько больше в диаметре, нежели «-». Это не позволит вам по незнанию или забывчивости установить клеммы неправильно. Существует также практика маркировки клемм цветом: минус – черный (реже синий), плюс – красный.

В крайнем случае, можно воспользоваться обыкновенным тестером или вольтметром. Положительное значение будет свидетельствовать о том, что его плюсовой контакт подключен к плюсу батареи, и наоборот.  Выяснив полярность, можно сделать для себя пометку, причем не только на корпусе АКБ, но и на месте установки. В случае покупки нового аккумулятора это сослужит отличную службу, и спасет от случайной порчи электрооборудования автомобиля.

Прямая полярность аккумулятора

Прямая полярность аккумулятора, как мы уже отметили, до сих пор является стандартом для всех марок автомобилей, выпускаемых в странах бывшего СССР, что обуславливается принятыми государствами стандартами. Кстати, это в равной мере относится как к легковому, так и грузовому транспорту.

Также, прямая полярность характерна для иномарок, собранных на территории РФ и других стран по лицензии. Её особенность заключается в том, что плюсовая клемма расположении слева, и у батареи, как правило, одинаковые клеммы.

Обратная полярность аккумулятора

Принятая в США, Европе и Азии обратная полярность АКБ, характеризуется правосторонним расположением плюсового контакта. Заметим, что такие батареи отечественных производителей, как правило, хорошо маркированы, а импортные, в случае неправильного монтажа, даже не подходят по диаметру затяжного хомута на клеммах.

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

Генератор

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

Заключение

Подбирая новый аккумулятор для своей машины, ориентируйтесь на его характеристики. Это основной критерий выбора. Если вы отдаете предпочтение какой-то одной марке, то, как правило, с полярностью проблем не возникнет. Попросите продавца, чтобы он помог подобрать именно вашу модель.

Если же вы приобрели АКБ с неправильной «полюсовкой», верните его обратно в магазин. Но если возврат невозможен, тогда можете перевернуть аккумулятор на 180° в гнезде и нарастить провода до нужной длины.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

   Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Благодаря.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia. com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com — Дэниел Фридман .

Большинство людей не знают разницы между полярностью и фазой — Как проверить и исправить полярность в ваших записях — Учебное пособие для экспертов

В чем разница между полярностью и фазой? — Джулиан предлагает точку зрения педанта

Многие люди, в том числе я, молча поправляют любого, кто говорит о «переворачивании фазы», ​​«нажатии кнопки фазы» и т. П. Если это вы, то вы тоже педант и добро пожаловать в мой мир. Помимо того, что я педант, я также понимаю, что многие из людей, которые говорят это «неправильно», понимают разницу между полярностью и фазой и используют это в разговорной речи. Это нормально, если вы понимаете разницу. Но что, если вы этого не сделаете? Какой вред наносит неправильное использование слова «фаза»?

Проблема в том, что полярность проста для понимания, она очень аккуратна и дает предсказуемые результаты. Фаза обсуждается не так часто, ее труднее понять, и люди могут сделать вывод, что, поскольку они понимают полярность, они понимают фазу — нет, они не понимают.

Инверсия полярности

Инверсия полярности — это реверсирование положительного и отрицательного напряжений в электрическом сигнале.Если вы поменяете местами положительные и отрицательные соединения, тогда напряжения поменяются местами, и все, что было на положительной стороне нулевого напряжения, станет отрицательным, и наоборот. Форма волны перевернута, чтобы стать полной противоположностью ее неинвертированной формы. Это невероятно полезно по разным причинам.

Чередование фаз

Фаза описывает отношения между двумя периодическими переменными сигналами, это связано с задержкой, но это не совсем то же самое. Он описывает смещение между двумя формами сигнала с точки зрения того, как далеко он проходит через цикл от положительного до отрицательного и обратно.Крайне важно, что это зависит от частоты, так как частоты меняются, так же как и фазовые отношения. Фаза измеряется в градусах, а полный цикл формы волны составляет 360 градусов. Это дает возможность говорить об этих отношениях без ссылки на частоту, задержку или что-либо еще.

Эти отношения легче всего понять, когда речь идет о нескольких версиях одного и того же сигнала, но фазовые отношения могут влиять на сигналы, которые различаются. Чем больше различаются сигналы, тем сложнее становится ситуация, поэтому для ясности в примерах обычно используются идентичные синусоидальные волны.Если вы задерживаете один сигнал по сравнению с другим, вы влияете на их взаимное фазовое соотношение. Если вы задерживаете идентичные сигналы ровно на половину формы волны, тогда между ними существует фазовое соотношение 180 градусов, и они будут отменены при суммировании. Это тот же результат, что и изменение полярности, но фазовое соотношение на 180 градусов было вызвано другим механизмом — изменением временного отношения между двумя сигналами, а не отношения напряжения.

Изменение соотношения времени или напряжения напрямую не влияет на фазу.Этого можно добиться с помощью фазовращателей. Если вы когда-нибудь задумывались, что делает всепроходной фильтр, он меняет фазу сигнала. Поворот фазы выходит за рамки этой статьи, но я расскажу о нем более подробно в этом видео о Sound Radix Pi, который представляет собой динамический фазовращатель.

.

Что такое разъемы обратной полярности?

Как показано на рисунке выше, традиционный штекерный разъем (стандартная полярность) состоит из внешнего корпуса, наконечника и центрального штифта. Резьбовая часть находится внутри соединителя.

С другой стороны, традиционный гнездовой разъем (стандартная полярность) состоит из внешнего корпуса, наконечника и розетки вместо центрального штифта. Резьбовая часть находится вне соединителя.

В вилка и розетка с обратной полярностью разъемы «центральный штифт» вилочного разъема поменяется местами с «розеткой» разъема «мама» i.е. вилочный соединитель обратной полярности имеет гнездо на интерфейсе вместо центрального контакта, а гнездовой соединитель обратной полярности имеет центральный контакт на интерфейсе.

---

Основная идея использования разъемов обратной полярности состоит в том, чтобы предотвратить попытки пользователя подключить неправильный тип разъема, то есть вилку разъема к вилке или розетку к розетке, поскольку это может повредить разъем и привести к ухудшению сигнала на интерфейсе соединителя.

.

Разница между полярностью DCEN и полярностью DCEP при дуговой сварке

Дуговая сварка — это один из типов процесса сварки плавлением, при котором электрическая дуга используется для подачи тепла, необходимого для плавления стыковых поверхностей основных металлов, а также присадочного металла. В каждом процессе дуговой сварки проводящие опорные пластины соединяются с одним выводом источника питания, а электрод — с другим выводом. Между электродом и основным металлом всегда сохраняется небольшой зазор (1-3 мм).Когда между ними приложена достаточная разность потенциалов, электроны перетекают от отрицательного вывода к положительному выводу во внешней цепи. Поток лавины электронов в конечном итоге составляет электрическую дугу, которая является основным источником тепла. Полярность в процессе дуговой сварки определяет направление потока электронов между опорными пластинами и электродами. Электроны всегда текут от отрицательного электрода к положительному во внешней цепи. При дуговой сварке, если сварочный электрод подключен к отрицательной клемме, электроны будут перетекать от электрода к основным металлам или наоборот.Источники питания для дуговой сварки обеспечивают питание переменного или постоянного тока; однако, в зависимости от выполненного подключения, питание постоянного тока может обеспечивать две полярности — прямую полярность и обратную полярность, как описано ниже.

Прямая полярность постоянного тока (DCSP) или отрицательный электрод постоянного тока (DCEN) : Это происходит, когда электрод соединен с отрицательной клеммой источника питания, а основные металлы соединены с положительной клеммой. Таким образом, с полярностью DCSP, лавины электронов высвобождаются из электрода и текут к базовым пластинам.Из-за наличия достаточной разности потенциалов электроны между электродом и основным металлом ускоряются и, наконец, ударяются о поверхность основного металла с очень высокой скоростью. При нанесении ударов, кинетическая энергия электронов преобразуется в тепловую энергию и, таким образом огромное тепло генерируется в непосредственной близости от поверхности опорной плиты. Как правило, считается, что около 66% общего тепла дуги генерируется на поверхности основного металла, в то время как остальная часть тепла генерируется на поверхности электрода.Это способствует быстрому расплавлению опорных пластин и, таким образом, легко обеспечивает более глубокое проникновение. Однако скорость осаждения присадочного металла снижается из-за меньшего нагрева вблизи электрода, особенно при сварке на основе плавящегося электрода.

Обратная полярность постоянного тока (DCRP) или Положительный электрод постоянного тока (DCEP): Здесь основные металлы соединяются с отрицательной клеммой источника питания, а электрод — с положительной клеммой. Таким образом, электроны испускаются из базовых пластин и текут к электроду.Соответственно, большая часть тепла дуги генерируется на поверхности электрода, в то время как меньше тепла выделяется на поверхности основных металлов. Это приводит к более высокой скорости осаждения наполнителя (с расходуемым электродом). Недостаточное плавление основного металла может быть замечено из-за отсутствия тепла. Однако, когда лавина электронов высвобождается из базовой пластины, грязь и оксидные слои на основных металлах разрываются. Это явление также называют дуговой очисткой. Это полезно, так как по своей сути удаляет загрязненные частицы с прилегающих поверхностей и, таким образом, помогает добиться бездефектного сварного шва.

И прямая полярность постоянного тока, и обратная полярность постоянного тока имеют свои плюсы и минусы. В источнике питания переменного тока полярность меняется несколько раз в секунду определенное количество раз (в зависимости от частоты источника питания). Таким образом, полярность переменного тока обеспечивает умеренные эффекты. Различные сходства и различия между прямой полярностью постоянного тока (DCSP) и обратной полярностью постоянного тока (DCRP) приведены в таблице ниже.

• И DCSP, и DCRP могут применяться для соединения двух или более компонентов вместе; однако результат может существенно отличаться.
• Обе полярности составляют электрическую дугу (основной источник тепла при дуговой сварке).
• Оба события повторяются один за другим в каждом цикле в случае подачи переменного тока.

DCSP / DCEN	DCRP / DCEP
В режиме прямой полярности постоянного тока электрод подключается к отрицательной клемме источника питания, а неблагородные металлы — к положительной клемме.	При обратной полярности постоянного тока основные металлы соединяются с отрицательной клеммой источника питания, а электрод — с положительной клеммой.
При достаточной разности потенциалов электроны высвобождаются из кончика электрода и ударяются о поверхность основного металла.	Здесь электроны высвобождаются с поверхности основного металла и ударяются о кончик электрода.
Почти 2/3 ий от общей дуги тепла генерируется вблизи опорной плиты, и остальное генерируется на электродной наконечника.	Здесь, 2/3 ий от общей дуги тепла генерируется на кончике электрода и остальное генерируется вблизи опорной плиты.
Правильное сплавление основного металла может быть легко достигнуто с помощью прямой полярности, так как больше тепла выделяется вблизи основных металлов. Таким образом устраняется неплавление и непровара.	Из-за меньшего тепловыделения около основного металла может возникнуть неполное плавление основного металла. Это может привести к неплавлению и отсутствию сквозных дефектов.
В случае расходных электродов скорость осаждения присадочного металла довольно низкая.	Скорость осаждения присадочного металла расходуемыми электродами высока, поскольку большая часть тепла дуги генерируется на конце электрода.
Слабое очищающее действие дуги от оксидов.	Дуга хорошо очищает оксиды, так как электроны отрываются от поверхности основного металла.
включения дефекты могут возникнуть, если поверхность базовой пластины не очищены перед сваркой.	Благодаря хорошему очищающему воздействию дуги снижается вероятность появления дефектов включений.
DCSP может привести к сильной деформации и более широкой ЗТВ в сварном элементе.	Искажения меньше с DCRP, а также HAZ довольно тонкая.
DCSP не подходит для сварки тонких листов, так как это может привести к резке вместо сварки.	DCRP подходит для сварки тонких листов.
Металлы с высокой температурой плавления (например, нержавеющая сталь, титан) могут успешно соединяться с помощью DCSP.	Металлы с низкой температурой плавления (например, медь, алюминий) можно соединять с помощью DCSP.

Ссылки

• Технологии производства: литейное производство, формовка и сварка П. Н. Рао (Tata McGraw Hill Education Private Limited).
• Учебник технологии сварки О. П. Ханна (Dhanpat Rai Publications).
• Сварка и металлургия, С. Коу (Wiley India).
• Обработка и технология сварки, Р. С. Пармар (издательство Khanna).

.

Как определить полярность аккумулятора?

Автомобильный аккумулятор, как и любой элемент питания, например, «пальчиковая» батарейка, имеет определенную полярность («+» плюс и «-» минус). Важно при подборе новой аккумуляторной батареи для своего автомобиля правильно определить расположение плюсовой клеммы. Ведь если вы перепутаете полярность стартерного аккумулятора, вам скорее всего не удастся его установить, и впоследствии, возникнут проблемы с заменой уже нового аккумулятора.

Немного поразмыслив, вы скажете – «Ничего страшного, я разверну аккумулятор вокруг его оси, и полярность сразу поменяется». Это так, НО…

В настоящее время все стремятся сэкономить, производители автомобилей не исключение… Каждый сантиметр современной иномарки стоит не мало денег, в том числе и токопроводящие элементы (провода).

Конструкторы все просчитали, все в «притирочку», проводки ровно столько, сколько необходимо для предусмотренного аккумулятора. И если вы купили аккумулятор неправильной полярности и предполагаете развернуть его в месте установки, то учитывайте особенности конструкции стартерной аккумуляторной батареи, в частности то, что клеммы расположены по краю крышки корпуса АКБ, и если вы развернете аккумулятор, те самые клеммы окажутся с противоположной стороны.

И вот вы развернули аккумулятор, клеммы соответственно сместились в противоположную сторону, а конструкторы вашего авто на это не рассчитывали, и длинны силовых проводов автомобиля попросту не хватит для подключения аккумулятора.

Раньше конструкторы автомобилей не были такими экономными, и зачастую авто старого образца имеет небольшой запас длины токопроводящих элементов (проводки), поэтому владельцам этих авто подойдут аккумуляторы с любой полярностью.

И все же, у вас современный автомобиль, и вам нужно правильно подобрать аккумулятор с определенной полярностью.

Начнем с простого.

Для того, что бы определить полярность аккумулятора, предусмотренного производителем на ваш автомобиль, достаточно просто правильно посмотреть на него. Итак, вы смотрите на аккумулятор, из-за конструкционных особенностей подкапотного пространства, он на разных машинах может размещаться по-разному.

​



Смотреть на аккумулятор предпочтительней с верхнего ракурса. На стандартных АКБ плюсовая и минусовая клеммы расположены по длинной стороне корпуса батареи в правом и левом углах.









Осталось дело за малым, расположите аккумуляторную батарею таким образом, чтобы углы, в которых находятся клеммы, были ближе к вашему лицу.

Отличие прямой и обратной полярности автомобильного аккумулятора:

Если смотреть сверху:

Правильно:



​Неправильно:

​​

Вы сразу задумались, как это проблематично отключить от аккумулятора провода, и после этого вертеть тяжелый «свинцовый ящик»… Этого, конечно же, делать не нужно, достаточно просто подойти (расположить себя) с правильной стороны относительно источника питания вашего автомобиля.

И вот мы «ПРАВИЛЬНО» смотрим на аккумулятор, и внимательно изучаем:

1. Если вы не отключали АКБ, и он все еще находится на своем месте, то, как правило, на современных авто, токопроводящие элементы (попросту провода с «наклемниками») имеют разные цвета. Клемма, к которой подключен провод красного цвета, и есть плюсовая.







2. Присмотритесь к тем самым углам крышки аккумулятора, в которых находятся клеммы, в 99% случаях в одном из этих углов вы увидите маркировку «+». Вы нашли плюсовую клемму.











3. Бывают и тяжелые случаи: Вы все тщательно осмотрели и все же не нашли никаких знаков указывающих на полярность аккумулятора. Не отчаивайтесь. Как правило, плюсовая клемма отличается от минусовой по размеру. Можно заметить и невооруженным глазом, что одна из клемм «толще», вот она и есть плюсовая.

Вот и все – вы определили, что плюсовая клемма находится с правой стороны – значит у вас аккумулятор с «обратной (0) R+» полярностью, если же «+» слева – значит АКБ с «прямой (1) L+» полярностью.

Ну а если вы все же столкнулись со сложностями в определении полярности на аккумуляторе для своего автомобиля или попросту не хотите вникать в эти тонкости, менеджеры интернет-магазина akb4you.com с радостью предоставят консультацию.

Что произойдет если перепутать полярность

Попробуем разобраться что представляет собой аккумулятор, полярность и что произойдет если ее перепутать.

Виды аккумуляторов

В зависимости от конструктивных особенностей и материалов аккумуляторы делятся на два вида — классический и необслуживаемый.

Что объединяет аккумуляторы разных видов

Как обслуживаемые (классические), так необслуживаемые аккумуляторы имеют полярности.

Полярность — это что

Общее определение полярности — это размещение внешних токовыводящих элементов( клемм) на верхней крышке аккумулятора. Существует классическая схема расположения — прямая полярность и обратная.

Прямая полярность маркируется цифрой «1» и является чисто российской разработкой. Располагаются клеммы на таком аккумуляторе, если повернуть его к себе этикеткой, «+» слева, «-» справа.

При обратной полярности, которая маркируется как «0», европейской разработки, все наоборот «+» справа и соответственно «-» слева.

Расположение полярностей может отличаться у визуально идентичных аккумуляторов. В них одинаково все, и сила тока, и даже корпус с этикеткой, а перепутать аккумулятор достаточно просто. Вернее можно купить с неправильным расположением клемм.

Что произойдет если перепутать полярности

Может и ничего особенного не произойти, если в автомобиле предусмотрена защита от переплюсовки или клеммы аккумулятора оснащены специальными диодами. Только предохранитель, питающий диодный мост, сгорит.

В случае отсутствия защиты может случится многое: замыкание — много искр и щелчков; пожар, если подсоединить аккумулятор надолго; пострадать АКБ, будет испорчен ресурс; сгорит бортовой компьютер, а значит автомобиль не заведется и ничего работать не будет; сгорят предохранители — считайте что вам повезло; пострадает генератор, вернее диодный мост; сгорит сигнализация; провода могут оплавиться.

Если вы решили купить новый аккумулятор обратитесь за консультацией к опытным специалистам сети аккумуляторных центров «Медведь» они помогут вам подобрать нужный аккумулятор с правильной полярностью именно для вашего автомобиля. Который благополучно проработает долгие годы. И дадут на аккумулятор годовую гарантию.

---

Определение полярности аккумуляторных батарей

Для правильного подбора аккумулятора важно правильно определить его полярность. Сделать это несложно. Для легковых аккумуляторов (емкостью от 35Ah до 110Ah), у которых клеммы (токовыводы) расположены вдоль длинной стороны, полярность определяется так:

разверните батарею к себе той стороной, вдоль которой расположены клеммы и на которой обычно размещается лицевая этикетка:

если положительная клемма (токовывод) аккумулятора (рядом с ней на крышке аккумулятора должен быть нарисован «+») находится справа, то у аккумулятора полярность «0» («обратная» или «европейская»);

если плюсовая клемма находится слева – у аккумулятора полярность «1» («прямая» или «российская»).

Также встречаются батареи, применяемые на некоторых американских автомобилях, где токовыводы расположены не сверху, а на фронтальной стороне (над лицевой этикеткой). Такой тип полярности обычно условно называют «американскими клеммами» или «боковыми клеммами».

Для определения полярности грузовых аккумуляторов, если клеммы (токовыводы) расположены вдоль короткой стороны, нужно развернуть батарею этой стороной от себя. Тогда, если «+» справа — полярность «3» («обратная» или «европейская» для грузовых автомобилей), а если слева – у аккумулятора полярность «4» («прямая» или «российская» для грузовых автомобилей). Кроме того, могут встречаться грузовые аккумуляторы с полярностью «2» — клеммы у таких аккумуляторов расположены по диагонали, также существует полярность «9» (она же иногда обозначается цифрой «5») — в этом случае клеммы расположены посередине крышки аккумулятора.

Теперь вы знаете как правильно подбирать аккумулятор — Ford, БМВ или другие марки – к любому из них применимы наши советы.

Как определить полярность акб прямая или обратная. Как определить прямая или обратная полярность

Однако такое может произойти не специально, а так скажем по неопытности. Все дело в том, что на отечественных автомобилях имеется прямая полярность аккумулятора, а на многих иномарках обратная (сразу отмечу не на всех). Начинающие автомобилисты не знают что такое полярность, я уже молчу о том — чем они отличаются. Сегодня подробная статья, которая даст ответы на все ваши вопросы …

Для начала небольшое определение.

Полярность — это расположение внешних токовыводящих элементов (токовыводов) на лицевой или верхней крышке аккумулятора. Самые распространенные схемы расположения — это так называемые «прямая» и «обратная», однако справедливости ради нужно отметить, что бывают еще и очень экзотические расположения токовыводов, но как правило они не прижились не в нашей стране, не в зарубежных странах.

Простыми словами, это расположение клемм — в некоторых случаях плюсовая находится справа, а в другом случае слева. Именно в этом есть основная разница.

Прямая полярность аккумулятора

Прямая (иногда маркируется как «1»), это чисто отечественная разработка. Определить легко и просто — возьмите аккумуляторную батарею, поверните ее к себе (лицом), чтобы токовыводы были внизу (этикетка была перед глазами). Если плюсовая клемма находится слева, а минусовая справа – это прямая полярность. Вот схема.

Такие батареи стоят на многих отечественных автомобилях, например на наших ВАЗ, в частности на «Приоре».

Обратная полярность аккумулятора

Обратная — маркируется как «0», европейская разработка. Отличается от прямой, соединением «банок» батареи. Определяем – поворачиваем батарею «лицом» токовыводы внизу, этикетка перед глазами. Если минусовая находится слева, а плюсовая справа – это обратная полярность. Смотрим схему.

Такие батареи стоят на многих Европейских автомобилях, бывают исключения, но редко.

Чем отличаются аккумуляторы

Отличий минимум, если не считать полюса. Хочется отметить, что внешне аккумуляторы практически идентичные — то есть и корпус, и количество банок, и сила тока и даже этикетка. И перепутать аккумулятор очень легко, то есть можно купить с неправильным расположением токовыводов (клемм). Даже опытный водитель может попасть впросак, если совершит выбор спонтанно. Поэтому, если сами не понимаете в этом, спросите продавца подобрать, именно, для вашего авто, как правило у них имеются каталоги в которых описаны подходящие модели. Так будет лучше всего!

Поэтому если задумались о замене аккумулятора нужно точно знать и определять расположение клемм, это крайне важно!

Можно ли установить другой полярности?

Мне часто задают такой вопрос, бывает что новички покупают по неопытности, зачастую даже устанавливают и беспощадно «палят» свои автомобили! Ребята если перепутать клеммы, то как минимум у вас может сгореть электроника вместе с ЭБУ, а как максимум тут и до пожара недалеко. Поэтому сравните хотя бы со старой батареей, не поленитесь, вам нужно знать точно как у вас располагаются полюса.

Если определили что выбрали не правильно, то вам нужно однозначно менять новую батарею на правильную! Это очень важно!

Однако зачастую идут такие вопросы — «распознала только после установки, клеммы ободрались и даже немного замкнули, магазин не меняет по гарантии. Что делать? как установить?»

Все дело в том, что у вас банально не будет хватать минусового (плюсового) провода!

Вам нужно его либо нарастить, могут подойти кстати , но все это банально халтура! можете неправильно рассчитать сечение провода.

Все же постарайтесь продать эту батарею. Дайте объявление напишите причину продажи, и далее покупайте уже правильный! Если не продается то делать нечего покупаем еще одну но правильную.

Сейчас небольшое видео, сравнение практически двух одинаковых образцов.

Старался максимально просто рассказать о этом явлении. На этом все, думаю вам, информация была полезна. Читайте наш АВТОБЛОГ.

Многие автолюбители, приобретая новую аккумуляторную батарею, обращают внимание только на ее рабочие параметры – напряжение, емкость, и размеры, забывая при этом о полярности. Сразу отметим, что этот термин у АКБ не относится к физике, а является исключительно конструктивным понятием. В результате, игнорирование полярности приводит к тому, что батарею просто не удается подключить к сети потому, что провода с клеммами не достают к выводам аккумулятора.

Что значит прямая или обратная полярность аккумулятора

Понятие «полярность» определяет положение клеммных выводов аккумуляторной батареи. Самыми распространенными являются два ее вида – прямая и обратная. Далее разберемся, что такое прямая и обратная полярность аккумулятора, как ее определить, и также некоторые полезные советы.

• Аккумуляторы с прямой полярностью – еще разработка советских инженеров, отсюда и второе ее название. Применяется она на батареях, производимых на постсоветском пространстве. Ее особенность заключается в том, что «плюсовой» вывод установлен слева, а «минусовой» — справа на верхней крышке корпуса АКБ.
• Обратная полярность – противоположность прямой. Ее используют в европейских странах, поэтому на иномарках применяется именно она. У такой полярности «плюс» расположен справа, а «минусовой» вывод – слева.

Сразу отметим, что и не на всех европейских машинах устанавливаются АКБ с обратной полярностью. Некоторые модели, которые собираются в СНГ, могут комплектоваться аккумуляторами с прямой полярность. А вот на отечественных машинах, даже на самых последних моделях, используются батареи с прямой полярностью.

Теперь о том, почему так важно знать, какая полярность АКБ нужна. Здесь все просто – провода для подключения к батарее имеют ограниченную длину, поэтому установка аккумулятора с неподходящей полярностью приведет к тому, что его просто невозможно будет подключить к бортовой сети, поскольку клеммы не будут доставать до выводов.

Как определить прямая или обратная?

Распознать, какая полярность у аккумулятора совсем несложно. Достаточно повернуть его «лицом» к себе, то есть, чтобы боковая наклейка была обращена в вашу сторону, а сами выводы располагались с ближней стороны. После этого просто смотрим, как расположены выводы: если «плюс» — слева, то прямая полярность, правое же его положение указывает на обратную.

Но перед приобретением новой батареи важно учитывать не только полярность, но и само ее расположение в посадочном месте на авто. Ведь достаточно повернуть батарею на 180 град, чтобы поменять полярность аккумулятора, вот только выводы в таком случае будут с дальней стороны. А это уже может создать проблемы с подключением АКБ к бортовой сети, из-за того, что проводов будет нахватать или же что-то помешает накинуть и закрепить клеммы.

Видео о прямой и обратной полярности аккумулятора

Что делать если перепутал полярность?

Бывает так, что батарея уже приобретена, но полярность ее не подходит, а возможности заменить на аккумулятор с нужным положением выводов нет. И все же ее можно подключить к сети авто.

Но для этого АКБ следует разместить так, чтобы «плюсовой» вывод располагался как можно ближе соответствующей клемме проводки (развернуть аккумулятор, немного сместить его в сторону). Важно сделать так, чтобы получилось подключить клемму к выводу батареи и закрепить ее.

Естественно, «минусовой» провод при этом доставать до вывода не будет, да это и не нужно. Далее берем длинный отрезок провода с хорошим сечением (можно использовать часть провода для «прикуривания»). Откручиваем «родной» массовый провод от кузова авто и заменяем его подготовленным отрезком. Закрепляем на конце клемму для подключения к АКБ и накидываем ее на вывод. Таким способом можно подключить к бортовой сети батарею с любой полярностью.

Как известно, мотор это сердце машины, он играет очень важную роль в работе автомобиля. Однако,имеются такие приборы без которых это «сердце» будет просто грудой металла если не сможет завестись. Таким прибором является аккумулятор.

Что такое аккумулятор и для чего он предназначен

Чтобы авто начало свое движение его необходимо завести. Для таких целей служит аккумулятор,который и обеспечивает мотор энергией при его запуске. Но автоаккумулятор имеет и другие функции, в новых разработках автомобилей предусматривается достаточно устройств, которым для работы необходимо электричество. И чем современнее модель, тем больше в ней электроприборов.
Основными значениями, которые характеризуют работу аккумуляторных батарей являются:

1. Емкость.
2. Габариты.
3. Полярность.

Если емкость выбрана правильно, это даст возможность просто и без значимых осложнений заводить авто и пользоваться его электрооборудованием не думая о том, что оно может выйти из строя. Если батарея имеет меньшую емкость чем требуется автомобилю, то время ее службы значительно сократится из-за необходимости постоянно перезаряжать.

Габариты батареи играют важную роль в том случае, если вы выбираете аккумулятор, не значащийся в рекомендациях производителя вашего авто, что бы правильно его установить. И естественно полярность, которая является важнейшим показателем работы батареи. Что бы правильно пользоваться аккумулятором следует знать какой именно он полярности.

Полярность предопределена тем, что электроцепь имеет минусовый и плюсовый полюсы. На батарее это выражается расположением тоководов, которые имеются на крышке прибора. Как правило, около клемм, разными способами, будь то начертаны, или приклеены обозначения выводов: « +» и « — ».Наиболее применяемые схемы, которые встречаются на нашем рынке — это «прямая» и «обратная»полярность. Видимо это значит, что в одном случае плюсовой вывод расположен справа, в другом слева. И если, пользуясь батареей, по незнанию или неопытности перепутать полярность, то несдобровать. Это может вызвать серьезные поломки автомобиля вплоть до возникновения пожара.Необходимо учитывать и тот факт, что длина проводов, которые применяются для подключения аккумулятора, рассчитываются конкретно под определенную полярность.

Что такое прямая и обратная полярность

Прямая наиболее часто встречается в отечественных моделях и, как правило, маркируется числом «1».Распознать ее достаточно просто, для этого необходимо взять батарею клеммами от себя, то есть бирка при этом должна находится перед глазами, а клеммы внизу. В результате, если плюсовой вывод находится слева, минусовая справа у вас в руках аккумулятор с прямой полярностью.
Обратная обозначается как «0»,это как правило европейский стандарт. Она отличается от предыдущей,обратный соединением клемм батареи. Определить ее можно следующим образом поворачиваем устройство, так что бы клеммы были внизу, бирка перед глазами. Видим, что минусовый вывод расположен слева, а положительный справа это и будет обратная полярность.

Чем отличаются аккумуляторы при разных полярностях

Необходимо отметить, что на внешний вид аккумуляторы почти одинаковы , видимых отличий вы не обнаружите это значит, что корпус, число банок, сила тока и бирочки с названием и характеристиками одинаковы. Поэтому при покупке батарее перепутать что именно вам необходимо приобрести достаточно просто. То есть можно купить с полярностью, которая не свойственна вашему аккумулятору.Поэтому, необходимо очень тщательно смотреть, что бы ни перепутать. Для этого необходимо знать разницу между прямой и обратной полярностью и как ее правильно определить.

Разница прямой и обратной полярности аккумуляторов

И так, подведем итоги. Для подключения любой аккумуляторной батареи для зарядки к электрической сети необходимы два вывода или клеммы. Положительный вывод для лучшего ориентира всегда выполняется толще отрицательного, что бы исключить ошибку при подключении. Основная разницаполярности в расположении клемм, в одном случае справа в другом слева. При прямой полярности положительный вывод батареи расположен слева, при обратной полярности справа. Так же она отличается маркировкой. Единичка это прямая, если нолик обратная. Так же может встречаться обозначение l- обратная полярность, R- прямая.

В большинстве случаев она работает не более пяти лет. Поэтому время от времени её все же приходится менять. При покупке нового аккумулятора необходимо обращать внимание на некоторые его параметры – номинальную емкость, тип и размер коробки, стартерный ток и полярность.

Одним из наиболее важных параметров аккумулятора является его полярность. Владельцам автомобилей отечественного производства выбирать аккумуляторы гораздо проще, — им достаточно просто выбрать необходимую емкость и марку, полярность выбирать не придется – на всех отечественных авто стоят аккумуляторы с прямой полярностью.

А вот людям, эксплуатирующим зарубежные автомобили, придется сложнее, перед покупкой им важно уточнить полярность аккумулятора и обратить внимание на его размеры и место расположения выводов.

Интересно! Но самым основным критерием выбора аккумулятора является полярность — один из основных параметров АКБ и если выбрать её не верно, то батарею будет невозможно подсоединить, а иногда и просто опасно подсоединять.

Рассмотрим подробнее понятие о полярности аккумулятора.

Внутри корпуса аккумулятора находится электролит, в котором расположены металлические пластины. Одни из пластин заряжены положительно, а другие – отрицательно. Каждая из пластин сохраняет свой заряд и при подключении аккумулятора начинает вырабатываться электрический ток из-за того, что между электролитом и покрытием пластин происходит химическое взаимодействие.

Со временем интенсивность реакции уменьшается, и аккумулятор требует подзарядки, в процессе которой все внутренние элементы возвращаются в исходное состояние. При очень длительной эксплуатации внутренние элементы из металла подвергаются коррозии, а электролит истощается.

В таком случае аккумулятор подлежит замене. АКБ важная часть автомобиля, отвечающая за запуск двигателя, работу сигнализации и некоторые другие функции.

Что такое полярность аккумулятора?

Полярность аккумулятора характеризуется расположением внешних выводов на корпусе. Основные схема расположения клемм – это прямая и обратная схемы.

Отличаются они только расположением выводов – в одном случае положительная слева, в другом справа.

И в целом на грузовые и легковые автомобили ставятся различные аккумуляторы.

Устройство аккумуляторов для грузовых автомобилей более сложное. Но мы рассмотрим аккумуляторы для легковых машин, поскольку с покупкой и заменой таких АКБ сталкивается каждый автовладелец.

Почему при покупке нового аккумулятора так важно учитывать полярность? Конструкция автомобиля такова, что в нишу под аккумулятор его можно установить только одним единственным способом и если полярность будет выбрана при покупке и установке неверно, то длины проводов не хватит, чтобы подключить батарею.

Или же при подключении не будет соблюден порядок подключения (неверное соединены знаки), что может привести к замыканию, пожару, порче самого аккумулятора, перегоранию электронного блока управления и предохранителей, или произойдут другие неприятные вещи.

Поэтому важно внимательно подбирать аккумулятор в соответствии с необходимой полярностью.

Определение полярности аккумулятора

Автомобильные аккумуляторы, как уже было сказано, бывают двух видов полярности – прямой и обратной и разница заключается только в расположении выводов тока. Как же самостоятельно определить полярность аккумулятора?

Начать необходимо с извлечения АКБ из гнезда. Затем аккумулятор поворачивают к себе стороной, на которой наклеена этикетка (это будет лицевая сторона аккумулятора). При этом обе клеммы чаще всего будут располагаться сверху коробки.

Далее необходимо определить, где какая клемма находится. Чаще всего производители маркируют клеммы знаками плюс и минус или цветами – положительные красным, а отрицательные синим или черным цветом. Так что шансов неверно определить знаки выводов, почти нет. Но если вам попался аккумулятор без маркировки, то можно воспользоваться вольтметром, чтобы проверить знаки выводов. Или же стоит обратить внимание на диаметр клемм.

У клемм, одеваемых на положительный вывод, диаметр чуть больше, а у одеваемых на отрицательный – чуть меньше. Для АКБ легковых автомобилей есть два варианта полярности:

• Если положительный вывод находится справа, а отрицательный соответственно слева, то полярность такого аккумулятора обратная. Такая полярность чаще встречается у аккумуляторов для иномарок и может обозначаться цифрой ноль.
• Если же положительный вывод находится слева, а отрицательный справа, то полярность аккумулятора прямая. Такие аккумуляторы ставятся на автомобили отечественного производства. Обозначается прямая полярность цифрой один.

Важно! Необходимо помнить про то, что других разновидностей полярности у легковых автомобилей нет, существует только прямая и обратная.

Но при этом существуют АКБ различных типов и размеров – аккумуляторы могут различаться по ширине и высоте в зависимости от страны производства, клеммы могут не подходить к креплениям по той же причине (например, они могут быть рассчитаны на крепление с помощью болтов). Поэтому перед покупкой аккумулятора важно определить не только его полярность – прямая или обратная, но и страну производства, чтобы избежать проблем с подключением.

Кроме того, у аккумуляторов американского производства выводы тока могут располагаться как на боковой поверхности, так и на верхней. Важно заранее определиться с типом необходимого аккумулятора.

Определить полярность аккумулятора самостоятельно не так уж и сложно. Но если этого сделать не получилось всегда можно обратиться за консультацией к продавцам в магазине, они подберут подходящий аккумулятор в кратчайшие сроки.

Но если вы приобрели аккумулятор не той полярности, не пытайтесь его подключить, нарастив или перекрестив провода, — это может привести к повреждению батареи и более серьезным поломкам в автомобиле.

Качественное сварное соединение, при работе с аппаратами постоянного тока, во многом зависит от их настроек. Даже самый простой инвертор имеет не только настройки силы тока, но и полярности. Чаще всего, по умолчанию установлена прямая полярность при сварке и вы можете годами работать со своим инвертором, не зная всех его возможностей. Если у вас возникла необходимость сварить высоколегированную сталь или не получается добиться качественного шва, то знание всех тонкостей настроек вам просто необходимы. О том, какая бывает полярность и как она влияет на сварочные работы мы и поговорим.

Сварка постоянным током подразумевает наличие гнезда, для подключения к «+» и «–» сварочного аппарата. В зависимости от того, куда подключена масса, а куда электрод и различают полярность.

• Прямая полярность – схема подключения, при которой к плюсовому гнезду присоединяется масса, а к минусу – электрод. При этом род и полярность тока обуславливает существование анодного и катодного пятен. При таком подключении анодное(более горячее) образуется на стороне заготовки.
• Обратная полярность – масса присоединена к минусу, а электрод к плюсу. На обратной полярности при сварке постоянным током анодное пятно с более высокой температурой, образуется на противоположной стороне, то есть — электроде.

Обратите внимание! Сварка переменным током подразумевает самостоятельное изменение полярности до сотни раз в секунду, поэтому в таких случаях соблюдать схему подключения не имеет смысла.

Чем обусловлен выбор полярности

Изменяя тип подключения, можно сконцентрировать нагрев или на свариваемой детали или на электроде (перемещая анодное пятно). За нагрев отвечает плюсовое гнездо, поэтому при прямом подключении, когда плюс присоединен к металлу наблюдается больший нагрев сварного соединения, а при обратной полярности больше греется электрод.

Благодаря этой особенности мы можем выбирать схему подключения исходя из:

• Толщины металла. Если мы свариваем толстые детали или средней толщины, то подойдет прямое подключение, при котором тепло, сконцентрированное на изделии поможет получить более глубокий шов и качественный провар. Также этот вид подключения подходит для отрезания металлов различной толщины. Тонкие металлы лучше всего сваривать при обратной полярности, концентрируя большую часть тепла на электроде. Таким образом деталь не будет поддаваться перегреву, а сам электрод будет плавиться быстрей.
• Типа металла. Возможность изменять локализацию теплового пятна помогает подобрать наиболее эффективные схемы работы для различных металлов. К примеру, если мы варим нержавеющие стали или чугун, то необходимо обратное подключение, помогающее избежать перегрева сплава и формирования тугоплавких соединений. Для алюминия необходимо прямое подключение иначе пробиться через окислы будет очень сложно. Перед началом работ внимательно изучите рекомендации по настройки аппарата к конкретному сплаву.
• Типа электрода или проволоки. Как и металлы, электроды имеют свои особенности температурных режимов, в большей степени связанных с типом флюса. К примеру, для работы с угольными электродами нельзя использовать обратную полярность иначе флюс перегреется и электрод придет в негодность. Чтобы подобрать настройку, подходящую для вашего электрода смотрите на тип проволоки и флюса или воспользуйтесь рекомендациями производителя. Говоря о проволоках для полуавтоматов, то они тоже имеют рекомендации, относительно подключения минуса и плюса аппарата.

Теперь вы знаете, что может повлиять на настройки подключения. Бывают случаи, когда металл требует одних, а электрод совсем других настроек. В таких случаях следует искать компромиссы, подстраивая силу тока и рабочие циклы.

Запомните! Тип подключения не зависит от пространственного положения.

Особенности сварки током прямой полярности

Прямая полярность при работе с постоянным током имеет ряд особенностей. Некоторые из них, мы уже перечислили, на остальные стоит обратить особое внимание:

• сварной шов получается глубоким, но достаточно узким.
• подходит для большинства сталей, толщиной от 3-х мм.
• цветные металлы с применением вольфрамового стержня варятся только прямой полярностью.
• характеризуется стабильной дугой и как следствие — более качественным швом.
• запрещено использовать электроды для сварочных аппаратов переменного тока.
• лучше подходит для резки металла.

Особенности сварки током обратной полярности

Как и прямая, обратная полярность при сварке инвертором имеет ряд особенностей, зная которые вы сможете избежать ряда ошибок, свойственных новичкам. Стоит выделить такие особенности:

• при сварке постоянным током на обратной полярности шов получается менее глубоким, но более широким
• отлично подходит для сваривания тонких металлов и средней толщины. При работе с толстыми заготовками качество шва резко снижается.
• запрещено работать обратной полярностью с электродами, чувствительными к перегреву.
• при низких токах наблюдается значительное снижение качества сварного шва из-за скачущей дуги.
• помимо обратного подключения, для работы с высоколегированными сталями следует строго придерживаться рекомендаций о рабочем цикле и остывании заготовки.

Заключение

Сварочные аппараты постоянного тока, такие как инверторы или полуавтоматы – достаточно просты, чтобы использовать в быту. Именно поэтому спрос и предложение этих устройств на рынке постоянно растет. Этому способствует их доступность, дешевизна и постоянным током варить проще, чем переменным. Однако чтобы получить качественное, красивое и долговечное сварное соединение нужно знать ряд технологических особенностей, в том числе предназначение и виды полярности. Благодаря знаниям из этой статьи и источнику постоянного тока своими руками вы сможете выполнить любые сварочные работы. Главное — тщательный подход к работе и соблюдение всех защитных мер.

Какую клемму снимать первой с аккумулятора автомобиля

Когда речь заходит о том, как снять аккумулятор с машины, у тех водителей, которые собираются сделать это в первый раз, возникает вопрос, какую клемму снимать первой с аккумулятора. Причин для того, чтобы снять батарею с машины, может быть несколько: зарядка, необходимость замены старой АКБ на новую. В любом случае, новичков в данном вопросе интересует последовательность действий, что нужно сделать сначала, а что — потом.

В демонтаже аккумулятора автомобиля нет ничего сложного, а в большинстве инструкций по эксплуатации можно прочитать о том, как снять батарею правильно. Как и везде, для того чтобы сделать все правильно и не допустить серьезных ошибок, принято соблюдать определенную технику безопасности.

Где находится аккумулятор

Чтобы зарядить аккумулятор, сначала потребуется снять его с автомобиля. Как правило, АКБ находится под капотом, однако возможны исключения. В кроссоверах вроде BMW X5 и Porche Cayenne он располагается в багажнике, а в некоторых автомобилях, вроде Chevrolet Corvette и в более экзотических местах – в нише за передним колесом. В руководстве по эксплуатации подробно описывается, где находится батарея у каждого конкретного автомобиля.

При подключении АКБ необходимо соблюдать технику безопасности

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

• С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
• С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Справедливости ради, стоит отметить, что далеко не все автомобили из Европы имеют батареи с обратной полярностью, зачастую те модели, которые собираются в странах СНГ, комплектуются с прямой полярностью.

Порядок подключения аккумулятора к автомобилю

Чтобы снять батарею с автомобиля, потребуется ключ 8-10 или 12-13. Идеальным вариантом станет небольшой разводной ключ, так как на всех автомобилях гайки на клеммах разные. Если АКБ устанавливается в труднодоступном месте,возможно, понадобится дополнительный инструмент, что отражается в руководстве по эксплуатации. Схему подключения рассмотрим ниже.

Демонтаж старого аккумулятора

При демонтаже следует ВСЕГДА сначала снимать минусовую клемму, затем плюсовую. Это нужно для того, чтобы не устроить замыкание, случайно дотронувшись инструментом до корпуса автомобиля, который постоянно подключен к клемме «минус». При установке нового аккумулятора (или старого, но заряженного ) последовательность обратная: сначала плюс, потом – минус. В процессе этих работ зажигание и все потребители должны выключаться!

Запрещается снятие и установка АКБ при работающем двигателе – может выйти из строя любой компонент электрики.

Техника безопасности при замене АКБ

Следует помнить о технике безопасности при снятии, установке или замене аккумулятора:

• нельзя замыкать между собой клеммы металлическими предметами;
• переворачивать батарею на бок или вверх ногами – возможно вытекание кислоты, опасной для рук и поверхностей. По этой же причине лучше иметь на руках рабочие перчатки;
• также следует помнить, что при небольших размерах аккумуляторная батарея очень тяжелая (20 и более кг), поэтому стоит заранее подумать о помощи друга;
• АКБ во время зарядки и хранения выделяет взрывоопасный водород, поэтому не курите во время работ с ней, а также в помещении, в котором хранится или заряжается аккумулятор.

Восстановление бортовых настроек автомобиля

Кроме этого, необходимо позаботиться о том, чтобы вся «бортовая электроника» машины, с помощью которой осуществляется контроль и управление за системами ее обслуживания, не сбилась с настроек, и ее не пришлось восстанавливать заново. Когда аккумулятор отсоединяется, все параметры сбрасываются автоматически.

Опыт автомобилистов, выработанный при общении с современными машинами, обильно начиненными разного рода электроникой, помог составить следующий алгоритм действий:

• запустить двигатель , довести его работу до привычной температуры;
• выключить двигатель ;
• снять клемму со знаком «минус» , подождать три минуты;
• поставить ее обратно ;
• то же проделать с плюсовой клеммой ;
• снова завести двигатель, пусть работает минут 15 — за это время компьютерная система восстановит все базовые данные;
• выключить зажигание — после его выключения вся информация сохранится;
• еще раз запустить двигатель , провести его тестирование во всех возможных режимах;
• еще раз выключить зажигание и подождать, пока система запишет все параметры.

Теперь все базовые настройки, подключаемые ранее, работают нормально. Этот алгоритм действия для восстановления базовых данных бортовой системы автомобиля рекомендован водителями независимо от того, какой марки автомобиль используется. Для проверки можно опробовать его на любой машине и оценить, насколько он реально эффективен. Главное — не забывать о правилах полярности и порядке работы с клеммами.

В процессе взаимодействия с аккумулятором главное — не забывать о том, как правильно снимать клеммы и в каком порядке устанавливать их обратно. С правильно снятым и так же правильно подключенным аккумулятором не случится никакой непредвиденной поломки в виде короткого замыкания. А если еще получится освоить самостоятельное восстановление электронной системы обеспечения, можно считать, что освоено полное управление современным автомобилем.

Как подключить аккумулятор в машине: плюс-минус

Перед тем как подключить аккумулятор к машине, нужно убедиться сначала, что он заряжен полностью. Необходимо удостовериться, что корпус батареи цел, без трещин и вздутий. Перед установкой батарею нужно протереть с раствором пищевой соды, нейтрализуя микродозы кислоты и создавая изолирующий слой. Если клеммы аккумулятора покрыты налетом, их нужно почистить зубной щеткой и содовым раствором. В местах контакта выводов наносят токопроводящую смазку.

Гнездо, в которое устанавливается АКБ должно соответствовать форм фактору батареи. Необходимо использовать дополнительные защелки и скобы, чтобы корпус стоял на основании, как влитой. Это убережет от перевертывания батареи при езде по ухабам, не прольется электролит.

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость.

Что общего между этими аккумуляторами? — да практически всё!

Они оба функционируют согласно одним и тем же принципам. Среди отличий можно отметить следующие. Аккумуляторы прямой полярности в основном устанавливаются на азиатские и российские автомобили. Плюсовая клемма располагается слева. Аккумуляторы обратной полярности имеет плюсовую клемму справа и оснащается такими АКБ, чаще всего европейские и американские автомобили.

Заведется ли машина, если неправильно подключить аккумулятор

Зададимся вопросом, что случится, если все-таки аккумулятор подключили в машину наоборот по контактам? Последствия будут разными, если перепутали подключение на работающем двигателе и на выключенном зажигании. Если двигатель в работе, сгорит диодный мост и другая электроника. Современные автомобили имеют защиту «от дурака».

Случилось, выполнили переполюсовку на отключенном двигателе, сгорит магнитола, усилитель и другие второстепенные потребители. Иногда выручают перегоревшие предохранители. Если неправильно подключил аккумулятор, бед будет тем меньше, чем быстрее разорвал соединение машины с источником энергии.

Сейчас многие пользуются переносным ЗУ. При этом аккумулятор подзаряжают, не снимая с машины. Важно подключить зарядку к батарее правильно, не допустив переполюсовки. Здесь ошибиться в соединении намного легче. Быстроразъемные контакты в виде «крокодилов» подойдут к любому выходу. Как отреагируют приборы?

В ЗУ заводского изготовления установлены предохранители, которые не позволят совершить ошибку. Незащищенные ЗУ при подключении образуют с батареей трансформаторную пару, неправильное подключение будет сопровождаться гулом. Если не остановить зарядку, произойдет переполюсовка АКБ. Чтобы исправить ситуацию, нужно как можно быстрее разрядить аккумулятор в ноль и зарядить правильно. Чтобы не решать рукотворные проблемы, нужно знать, как правильно подключать зарядку к АКБ машины.

Техника безопасности при снятии АКБ с машины

Не допускается применение больших силовых воздействий на батарею в процессе ее снятия. Если что-то «заклинило», лучше внимательнее осмотреть АКБ и окружающее ее пространство: вполне возможно, что потребуется не физическая сила, а определенное умение и навык.

Если аккумуляторы не имеют серьезных повреждений, они снимаются легко: следует воспользоваться обычным разводным гаечным ключом и тряпкой. Безусловно, нужно очень осторожно обращаться с батареей: не толкать, не кидать, а снятую АКБ аккуратно поставить на ровное безопасное место, чтобы избежать ее переворачивания.

Не забудьте, на всякий случай, подготовить щелочной деактиватор, в случае, если жидкий электролит прольется, и кислота попадет на кожу. При максимальной аккуратности этого произойти не должно, но подстраховаться никогда не помешает.

Как подключить усилитель в машине к аккумулятору

Магнитолы в машине с некоторых пор стала обязательным компонентом. Для оптимального питания устройство подключают напрямую к аккумулятору. Это позволяет слушать музыку при выключенном моторе. Но нужно понимать, если произойдет утечка, магнитола может разрядить АКБ до ноля.

Для мощного и чистого звучания музыки применяется усилитель, который использует энергию АКБ, повышая ее до нужных параметров. Питание усилителя подключается в АКБ через медный кабель с предохранителем, рассчитанным на силу тока.

Провода до места размешения (обычно в багажник) прокладываются в гофрированной трубке. К плюсовому проводу монтируется предохранитель, и минусовой контакт замыкается на массу. Магнитола и усилитель связаны межблочным кабелем.

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Во время зарядки аккумулятора, намного чаще путают клеммы местами, чем при его установке на автомобиль. Проблема заключается в том, что клеммы зарядных блоков «крокодилы» порой имеют одинаковый размер и внешний вид.

В том случае, если во время зарядки, было обнаружено, что полярность была перепутана, тогда просто необходимо изменить полярность и продолжить заряжать аккумулятор, предварительно проверив его на работоспособность.

Зачем вообще снимать аккумулятор?

Причин здесь масса, поэтому я хочу разбить по пунктам:

• Наверное, самое распространенное это . Когда АКБ «сдох» (двигатель «не крутит») это еще не говорит о его замене. Для начала нам нужно его подзарядить, а для этого несем либо домой, либо в гараж, либо специальным обученным людям. Вот для этого его нужно снять с машины.
• Хранение. Многие из нас, особенно новички, не ездят в зимний период времени, автомобили так и стоят на стоянках, месяцами. Одни не снимают батареи вообще, другие , третьи снимают АКБ и несут его домой. Дома его легче хранить, отслеживать его заряд и своевременно подзаряжать.

• Обслуживание. Если у вас обслуживаемая батарея, на ней нужно проверять уровень электролита, добавлять дистиллированную воду в банки, замерять плотность, при необходимости заряжать. Конечно, можно все это сделать прямо в подкапотном пространстве, однако лучше снять батарею и обслуживать в специальном месте, чтобы не допустить проливания электролита.
• Замена. Когда батарея выходит из строя, например — , то восстановить его очень сложно (практически не возможно), нужно покупать новый. А для того чтобы сменить для начала снимаем батарею.

Конечно, есть еще ряд причин – скажем, замена каких-либо агрегатов двигателя (банально подушки) или снятие кузовных частей, но они проявляются реже. Поэтому первых 4 пункта, самые распространенные.

Снятие аккумулятора BMW E53 (дорестайлинг)

На некоторых машинах аккумуляторная батарея снимается достаточно сложно, и нужно проделать немалую работу, чтобы произвести демонтаж. Накопитель электроэнергии у кроссовера БМВ находится в багажнике, добраться до него совсем непросто. Чтобы извлечь АКБ на немецком внедорожнике, необходимо:

На технически сложных автомобилях с большим количеством различной электроники доверять снятие аккумуляторной батареи лучше профессионалам, ремонт дорогостоящего оборудования будет стоить куда дороже, чем замена аккумулятора.

Не давно на почту нашего блога пришло письмо, с вопросом:

«Привет Сергей. Не мог бы ты посвятить следующий пост на блоге вопросу, как . С фото желательно. Просто машина много в гараже простаивает, катаюсь редко, мне посоветовали их снимать, чтобы батарея не разряжалась. Я этого ни разу не делал

«.

Что же есть вопрос, будет и ответ. И сегодня очередной пост — снятие клеммы . А также — зачем это вообще делать?

Практические отличия прямой и обратной полярности аккумулятора

Зарядка аккумулятора от аккумулятора другого авто

Чтобы понять, насколько важно определить полярность аккумулятора автомобиля, необходимо знать о последствиях. Так, когда выполняют запуск двигателя от другого автомобиля (прикуривание), неверное подключение провоцирует короткое замыкание, что через несколько минут переходит в фазу пожара. А потому, при возникновении искрения, провода экстренно размыкают. В ситуации, когда автомобилист перепутал полярность при зарядке аккумулятора зарядным устройством, последнее (если оно некачественное) может сгореть. В акб может произойти переплюсовка – смена полярности. Плюсовой контакт станет минусом, а минусовой – плюсом. Устранить эту неполадку просто:

• Полностью разрядите акб.
• Зарядите его с правильным расположением полюсов.

Почему акб не заряжается и что можно сделать

Средний срок службы акб около шести лет. Постепенно скорость разрядки увеличивается, а эффективность зарядки снижается. Причина этого – сульфатация пластин или скапливание на пластинах отложений сульфата. Он образуется в процессе химической реакции взаимодействия серной кислоты (электролита), свинца и диоксида свинца (материалы из которых изготовлены пластины). Теоретически при зарядке акб этот процесс должен быть полностью обратим, однако на практике сульфат не возвращается полностью в исходное состояние. Устранить эту проблему позволяет десульфатация аккумулятора сменой полярности или переполюсовка. Для этого акб полностью разряжают, а затем выполняют зарядку, подключив минус к плюсу, а плюс к минусу. В итоге расположение зарядов на контактах меняется, что значит обратная полярность аккумулятора станет прямой.

Переполюсовка позволяет восстановить до 70% емкости батареи.

Однако, это может быть неудобно, поскольку при отсутствии владельца автомобиля, будет не понятно – как узнать полярность восстановленного аккумулятора. Для решения этой проблемы, если акб изначально хорошего качества (низкокачественный просто сгорит), можно сразу выполнить обратную переполюсовку, восстановив до 80% емкости.

Что такое полярность аккумулятора и как она определяется

Обратная и прямая полярность аккумулятора

На корпусе аккумуляторной батареи автомобиля расположены два токовыводящих элемента, к которым подключаются клеммы зарядного устройства или электрической цепи автомобиля. Маркировка контактов «+» и «-» – это обозначение полярности аккумулятора. Она присутствует и на клеммах зарядных приборов, что является подсказкой для правильного подключения.

Всегда соединяется плюс к плюсу, а минус только к минусу.

И зарядка аккумулятора обратной полярностью отличается лишь расположением токовыводящих контактов на корпусе. Чтобы не ошибиться, поставьте акб лицевой стороной к себе. Переднюю часть можно определить по присутствию информационных надписей и наклеек. Если «+» будет расположен слева, а «-» справа – полярность прямая. Если знаки расположены наоборот – перед вами обратная полярность автомобильного аккумулятора. Каждая модель акб имеет определенную маркировку, последняя буква или цифра которой указывает на полярность аккумулятора (прямая или обратная). Как определить на практике: Обратная маркируется цифрой «0», буквой «R» или сокращением «о.п.» Прямая обозначается цифрой «1», буквой «L» или «п.п.» Пример расшифровки маркировки тюменского аккумулятора обратной полярности: Модель Asia6СТ50LR 6 – количество аккумуляторов в общей батарее; СТ – стартерная; 50 – номинальная емкость; L – залитая; R – обратной европейской полярности. Помимо «+» и «-», маркировка клемм автомобиля может иметь следующие обозначения: «POS» или «P» – положительная; «NEG» или «N» – отрицательная. Если вам встретился термин европейская полярность аккумулятора, помните, что это обратная схема. В маркировке на корпусе акб она может о. При прямой полярности такое обозначение просто будет отсутствовать. Многие европейские модели батарей имеют различные диаметры токовыводящих контактов. Положительные больше, чем отрицательные.

Технология зарядки акб

После того, как установлено, какая полярность у аккумулятора, переходят к выбору режима зарядки. Он устанавливается на зарядном устройстве.

Их существует три:

1. Метод постоянного напряжения (14,6-15 В) – применяется для герметичных батарей, конструкция которых не позволяет проверить или изменить уровень электролита. В этом режиме напряжение выдерживается постоянным, а ток уменьшается, реагируя на возрастающее внутреннее сопротивление акб.
2. Зарядка постоянным током – самый распространенный способ. Предельный ток заряда акб равен 10% ее емкости (при емкости 50 Ah ток должен быть 5 А). В таком режиме выполняется зарядка до напряжения 14,4 В. Далее, вплоть до полной зарядки, ток уменьшают вдвое (5% емкости батареи). Если зарядное устройство не позволяет точно установить нужный режим, выбирается ближайший в меньшую сторону. При этом время полного восстановления увеличится, но это будет более щадящим, чем быстрая зарядка высокими токами.
3. Комбинированный способ – используется в автоматических зарядных устройствах, не требующих участия человека. Метод состоит из двух этапов: вначале энергия восполняется постоянным напряжением, а затем постоянным током.

Зарядка аккумулятора от зарядного устройства

Для аккумуляторов прямой и обратной полярности никакой разницы в выборе режима зарядки нет. Значение имеет только правильность подключения: вначале плюс соединяется с плюсом, затем минус с минусом. После этого включается зарядное устройство. Отключают в обратном порядке. Чтобы зарядить акб от другого автомобиля необходимо соединить при помощи проводов с клеммами типа “крокодил” плюсы батарей (красный провод), а затем минусы (черный провод). Даже если в одной машине обратная, а в другой прямая полярность аккумулятора, помните, что это лишь такое конструктивное отличие расположения контактов. После подключения двигатель заряжающего автомобиля запускают на время до десяти минут, а затем глушат. Далее проверяют заряжаемую батарею и при необходимости повторяют процесс.

Можно ли отключить одну клемму при хранении аккумулятора

При длительной стоянке автомобиля, не предполагающей полного съема аккумуляторной батареи, рекомендуется отключать обе клеммы АКБ. Если оставить их в электроцепи, то произойдет разрядка батареи из-за работающих потребителей энергии (сигнализации, отдельных датчиков, радаров и т. д.). Снимать только одну клемму не рекомендуется из-за следующих причин.

1. Если оставить подключенной минусовую клемму, то в электросети останутся токи утечки, а разрядка АКБ будет происходить быстрее.
2. Если оставить присоединенной плюсовую клемму, то может произойти замыкание цепи, что может грозить порчей проводки и приборов и даже возгоранием автомобиля.

Как у автомобильного аккумулятора меняется полярность? — AnswersToAll

Как изменить полярность автомобильного аккумулятора?

Может ли батарея поменять полярность? Через некоторое время аккумулятор полностью разрядится. Но для того, чтобы иметь отрицательный заряд, вам нужно будет подключить его назад и зарядить снова. Таким образом, для положительно заряженной батареи единственный способ полностью изменить сам себя — это полностью разрядить, а затем зарядить в обратном направлении.

Что может случиться, если вставить батареи обратной полярностью)?

Подключение батареи к зарядному устройству с обратной полярностью. Ток, протекающий в батарею через зарядное устройство, может сжечь электронные компоненты внутри зарядного устройства (если производитель не обеспечивает защиту от обратной полярности).Это может разрядить аккумулятор искрой или необратимо повредить аккумулятор.

Не портит ли аккумулятор обратная полярность?

, если вы подключите батарею к чему-то задом наперед, скорее всего, вы повредите все, что вы запитываете, если у них нет защиты от обратной полярности. В противном случае вы можете закоротить что-нибудь, что приведет к повреждению устройства и может потреблять ток, достаточный для повреждения аккумулятора. Опять же, наихудший сценарий — пожар или взрыв.

Что произойдет, если подключить автомобильный аккумулятор задом наперед?

При обратном подключении автомобильного аккумулятора должен перегореть предохранитель, предназначенный для защиты электроники автомобиля.Если в вашем автомобиле нет предохранителя (почти во всех автомобилях), предназначенного для этой цели, вы будете направлять электрический ток в обратном направлении через системы вашего автомобиля, включая ЭБУ, блок управления трансмиссией и т. Д.

Какой полярности заряжать аккумулятор?

При зарядке аккумулятора мы можем случайно перепутать кабели и подключить их к неправильным клеммам. Это называется обратной полярностью. Переключение полюсов происходит, когда отрицательный кабель соединяется с положительным, а положительный — с отрицательным.

Как определить полярность батареи?

Определить полярность большинства аккумуляторов просто, потому что положительные и отрицательные клеммы будут отмечены символом «+» или «-». Другой стандартной практикой является использование красного провода для положительного и черного провода для отрицательного соединения.

Что означает отрицательная полярность на генераторе переменного тока?

Если отрицательная клемма аккумулятора подключена к блоку двигателя, тогда ваш генератор переменного тока имеет «отрицательную массу». Если клемма + ve подключена к блоку двигателя, тогда генератор переменного тока является «положительной массой».

Что происходит, когда вы запускаете генератор задним ходом?

Если повернуть генератор «назад», три фазы переменного тока поменяются местами. Так что, если вы планируете использовать трехфазный переменный ток, будьте осторожны … Это не имеет никакого значения для выхода постоянного тока. Выпрямители не заботятся о том, как поступает переменный ток, они преобразуют все, что приходит, в постоянный ток.

Изменение полярности — обзор

1.

Расчет электрических полей переменного и постоянного тока

По сравнению с обычными силовыми трансформаторами, обмотки на стороне клапана преобразовательного трансформатора должны выдерживать не только комбинированные нагрузки двухполупериодных и импульсное напряжение молнии с прерывистой волной, рабочее импульсное напряжение, приложенное извне напряжение промышленной частоты и индуцированное испытательное напряжение, а также долговременное напряжение постоянного тока и напряжение изменения полярности постоянного тока.Поэтому изоляция преобразовательного трансформатора намного сложнее.

Изоляция преобразовательного трансформатора состоит из композитных изоляционных материалов, состоящих из масла, бумаги и картона. Когда преобразовательный трансформатор подвергается воздействию синусоидального переменного напряжения, распределение его электрического поля в различных изоляционных материалах является емкостным, т.е. зависит от диэлектрической проницаемости ( ε ) разных материалов. Напряженность электрического поля высокая в трансформаторном масле с низкой диэлектрической проницаемостью; в то время как напряженность электрического поля переменного тока мала в картоне с высокой диэлектрической проницаемостью.Когда преобразовательный трансформатор подвергается воздействию установившегося постоянного напряжения, его распределение постоянного электрического поля зависит от удельного сопротивления различных материалов в композитной изоляции. Установившееся поле постоянного тока сосредоточено в изоляционной бумаге и картоне с высоким удельным сопротивлением. Но трансформаторное масло с минимальным удельным сопротивлением в значительной степени закорочено, то есть в масле довольно низкое напряжение. Когда преобразовательный трансформатор подвергается изменению полярности электрического поля, распределение электрического поля изменяется в зависимости от времени приложения напряжения.Во время смены полярности в трансформаторном масле с низким сопротивлением возникает сильное электрическое поле. Это показывает, что распределение напряженности электрического поля приобретает емкостный характер, то есть диэлектрическая проницаемость изоляционных материалов определяет распределение электрического поля при изменении полярности. Трансформаторное масло выдерживает более слабое электрическое поле, чем бумага или картон, но подвергается воздействию более высокого электрического поля при изменении полярности, что делает его слабым местом в качестве изоляции для преобразовательного трансформатора.По прошествии времени форма эквипотенциальных линий изгибается, изгибается и даже в некоторых местах зацикливается. Это указывает на наличие изолированных объемных зарядов на стыках изолирующих сред при изменении полярности и их распределение довольно сложное. Большое количество пространственных зарядов вызывает повышение или понижение местного потенциала, образуя «потенциальный пик» или «потенциальную впадину». Более того, эти объемные заряды создают дополнительное электрическое поле, которое накладывается на исходное электрическое поле, вызывая искажение электрического поля, проявляющееся в скручивании и намотке эквипотенциальной линии.Видно, что объемные заряды оказывают существенное влияние на распределение переходного электрического поля после смены полярности.

2.

Основная изоляция и продольная изоляция обмоток

Основная изоляция определяет общую конструкцию преобразовательного трансформатора и тесно связана с импедансом, потерями, качеством, габаритными размерами и условиями транспортировки трансформатора. Продольная изоляция определяет структуру и способность выдерживать импульсное напряжение боковой обмотки клапана.

а.

Структура основной изоляции. Изоляция активной части преобразовательного трансформатора имеет конфигурацию двух параллельных ветвей, а обмотки расположены следующим образом: железный сердечник — регулирующая обмотка — обмотка со стороны сети — обмотка со стороны клапана — масляный бак. В соответствии с более высоким уровнем изоляции обмоток необходимо соответственно увеличить основное изоляционное расстояние между обмотками и изоляцией выводов. Такие меры, как увеличение количества угловых колец, бумажных цилиндров и бумажных колец, а также должным образом разработанная компоновка могут быть приняты для обеспечения желаемого распределения электрического поля изоляции при переменном, постоянном и переменном напряжениях, а также для эффективного повышения прочности изоляции. масляно-бумажная изоляция.

б.

Конструкция продольной изоляции. Головной конец обмотки со стороны сети должен выдерживать двухполупериодное импульсное напряжение молнии 1550 кВ. Обмотки со стороны линии могут быть чередующимися, а секции на головке обмотки представляют собой чередующиеся секции. Электростатические пластины следует устанавливать на верхних и нижних выводах обмоток для улучшения распределения электрического поля на выводах обмоток и повышения прочности изоляции.

Как головной, так и задний концы обмоток со стороны клапана выдерживают двухполупериодное импульсное напряжение молнии 1800 кВ, поэтому обмотки со стороны клапана имеют однородную изоляцию.Обмотки на стороне клапана обычно представляют собой сплошной внутренний экран или спиральный тип, характеризующийся большим током, низким напряжением переменного тока и небольшим количеством витков. Тип непрерывного внутреннего экрана обычно наматывается полутвердыми самоклеящимися транспонированными проводниками (проводники на нескольких витках на головном и хвостовом концах снабжены экранирующим проводом). В обмотках этого типа используется продольная зональная емкостная компенсация с желаемым распределением импульсного напряжения и хорошо контролируемым распределением напряженности поля, чтобы гарантировать отсутствие частичных разрядов в обмотках.Поскольку обмотка со стороны клапана подвергается воздействию высоких напряжений переменного и постоянного тока, на ее верхней и нижней клеммах должны быть установлены электростатические пластины с надлежащим радиусом кривизны, чтобы эффективно улучшить там распределение электрического поля. Регулирующие обмотки представляют собой бобинные обмотки, намотанные полутвердыми самоклеящимися транспонированными проводниками, и между витками и сегментами отсутствует масляный путь. Отводы выводятся после сварки кабелей и выводов, а между выводами устанавливаются нелинейные резисторы из ZnO для ограничения импульсного перенапряжения молнии на регулирующих обмотках.

3.

Расположение выводов вентилей

Транспортные габариты преобразовательного трансформатора должны определяться его техническими параметрами и конструкцией. В частности, подводка со стороны клапана существенно влияет на транспортные габариты. Вывод со стороны клапана может быть размещен внутри или снаружи масляного бака и включает сортировочные трубы большого диаметра, закрытую изоляцию и многослойные изоляционные цилиндры. Правильно спроектированное количество изолирующих цилиндров и монтажные позиции проводов могут минимизировать изоляционное расстояние между сортировочными трубками и позициями заземления, такими как масляный бак и железный сердечник.

Размещение провода со стороны клапана за пределами масляного бака может полностью использовать внешнее пространство и уменьшить размеры самого трансформатора преобразователя. Однако сложный интерфейс между выводом на стороне клапана и обмоткой предъявляет строгие требования к производственным ошибкам и большие трудности при сборке в мастерской и на месте, что требует достаточных мер безопасности / мер и специальных инструментов.

Размещение вывода клапана со стороны клапана в масляном баке может упростить установку на месте и снизить риски.Однако довольно сложно разместить вывод со стороны клапана в масляном резервуаре с ограниченным пространством, что требует огромных расчетов и анализов для оптимизации конструкции, обеспечения разумного расположения внутренней конструкции вывода и эффективного контроля напряженности электрического поля. Кроме того, при изготовлении требуется строгий контроль за производственными ошибками в активной части, выводах и масляном баке.

4.

Втулка со стороны клапана и выпускное устройство

Производители втулок в Китае в настоящее время прилагают энергичные усилия по разработке втулок со стороны клапана.Однако вводы на напряжение ± 500 кВ и выше по-прежнему зависят от зарубежных производителей.

Что такого особенного в обратной полярности?

Когда я осматриваю дома, где электротехник занимается любителем, есть большая вероятность, что я найду розетки с обратной полярностью. Это происходит, когда горячий и нейтральный провода перевертываются в розетке или перед розеткой. Обратная полярность создает потенциальную опасность поражения электрическим током, но обычно это несложный ремонт.

Краткое определение проводов под напряжением и нейтрали: В стандартной розетке, которая технически называется «дуплексной розеткой», есть два провода, по которым проходит электричество.Один из этих проводов подключен к земле или «заземлен», поэтому этот провод называется заземленным проводом. Этот провод обычно называют нейтральным проводом , и он всегда должен быть белым. Другой провод не соединяется с землей, и он называется незаземленным проводом или горячим проводом . Этот провод может быть любого цвета, кроме белого или зеленого, но обычно он черный или красный. Поскольку горячий провод замыкает цепь, соприкасаясь с землей, если вы коснетесь горячего провода и вы соприкоснетесь с землей (что почти всегда), вы станете частью цепи.Другими словами, вы будете шокированы.

Сценарий опасности поражения электрическим током № 1: Я поджариваю английский кекс, и он застревает в моем тостере. Я смотрю в тостер и вижу, что нагревательные элементы выключены, поэтому я полагаю, что можно воткнуть нож в тостер, чтобы получить маффин. I должен быть безопасным для , потому что переключатель, который контролирует поток электричества к нагревательным элементам в тостере, отключает горячую проволоку. К сожалению, мой тостер подключен к розетке с обратной полярностью, поэтому переключатель на моем тостере отключает нейтральный провод вместо hot .Это означает, что на нагревательных элементах всегда есть электричество, которое просто ждет, пока какой-нибудь бедный сок воткнет нож, и это электричество будет проходить вверх по ножу, через мое тело и обратно на землю. Завтрак испорчен. Твоя мама была права, когда сказала тебе никогда этого не делать.

Сценарий опасности поражения электрическим током № 2: Я использую старую аварийную лампу, и мой палец случайно касается внешней стороны металлического патрона, удерживающего лампочку на месте.Розетка всегда подключается к нейтральному проводу , так что ничего страшного … если только индикатор неисправности не подключен к розетке с обратной полярностью. В этом случае я получу шок. Если это произойдет, когда я лежу на полу гаража и работаю над своей машиной, есть большая вероятность, что это может быть последний шок, который я когда-либо испытывал. Это также может случиться со старыми настольными лампами с открытыми металлическими патронами.

Как исправить: Обратиться к электрику.Электрик проверит цвет проводов, идущих в розетку. Если белый провод подключен к меньшему разъему на розетке, значит, розетка была подключена в обратном направлении. Исправить это так же просто, как поменять местами провода на розетке. Если проводка кажется правильной на выходе, это означает, что белый провод теперь горячий, и проблема существует где-то выше по потоку от розетки. Это потребует дополнительных исследований, чтобы точно определить, где произошла поломка проводки. Просто поменять местами провода в розетке было бы неприемлемым решением.

Суть в том, что обратная полярность на розетках может привести к поражению электрическим током. Электронное оборудование, подключенное к розетке с обратной полярностью, по-прежнему будет работать, но это не значит, что оно безопасно. Вы можете проверить обратную полярность в своих розетках с помощью недорогого тестера розеток — они стоят около 5 долларов в любом магазине товаров для дома. Если у вас розетки с обратной полярностью, ремонт проводки должен выполнить электрик.

Рубен Зальцман, Structure Tech Home Inspections — электронная почта — Maple Grove Home Inspector

Предыдущее сообщение

Вытяжной вентилятор в ванной издает шум.. но действительно ли это работает?

Новое сообщение

Несколько маленьких хитростей, чтобы ваши краны не замерзали

лучших в мире контроллеров заряда от солнечных батарей l Morningstar Corp

TriStar MPPT 600 В

Рейтинг заряда: 60 ​​| amp

Батареи: 24 | 36 | 48 | Вольт

Макс Voc: 600 В

Профессиональная серия , МППТ |

TriStar MPPT

Рейтинг заряда: 30 | 45 | 60 | amp

Батареи: 12 | 24 | 36 | 48 | Вольт

Макс Voc: 150 В

Профессиональная серия , МППТ |

ProStar MPPT

Рейтинг заряда: 25 | 40 | amp

Батареи: 12 | 24 | Вольт

Макс Voc: 120 В

Профессиональная серия , МППТ |

SunSaver MPPT

Рейтинг заряда: 15 | amp

Батареи: 12 | 24 | Вольт

Макс Voc: 60 В

Профессиональная серия , МППТ |

EcoBoost MPPT

Рейтинг заряда: 20 | 30 | 40 | amp

Батареи: 12 | 24 | Вольт

Макс Voc: 120 В

Essential серии , МППТ |

TriStar

Рейтинг заряда: 45 | 60 | amp

Батареи: 12 | 24 | 36 | 48 | Вольт

Макс Voc: 125 В

Профессиональная серия , ШИМ |

ProStar

Рейтинг заряда: 30 | amp

Батареи: 12 | 24 | Вольт

Макс Voc: 60 В

Профессиональная серия , ШИМ |

SunSaver

Рейтинг заряда: 6 | 10 | 20 | amp

Батареи: 12 | 24 | Вольт

Макс Voc: 60 В

Профессиональная серия , ШИМ |

Солнечный свет

Рейтинг заряда: 10 | 20 | amp

Батареи: 12 | 24 | Вольт

Макс Voc: 60 В

Профессиональная серия , ШИМ |

SunSaver Duo

Рейтинг заряда: 25 | amp

Батареи: 12 | Вольт

Макс Voc: 30 В

Профессиональная серия , ШИМ |

SunKeeper

Рейтинг заряда: 6 | 12 | amp

Батареи: 12 | Вольт

Макс Voc: 30 В

Профессиональная серия , ШИМ |

SunGuard

Рейтинг заряда: 4.5 | amp

Батареи: 12 | Вольт

Макс Voc: 30 В

Профессиональная серия , ШИМ |

EcoPulse

Рейтинг заряда: 10 | 30 | amp

Батареи: 12 | 24 | Вольт

Макс Voc: 60 В

Essential серии , ШИМ |

ШС

Рейтинг заряда: 6 | 10 | amp

Батареи: 12 | Вольт

Макс Voc: 12 В

Essential серии , ШИМ |

Как мы зафиксировали нашу обратную полярность — SV Ramble On

Прошлым летом во время якорной стоянки нам пришлось использовать наш генератор Honda для зарядки аккумуляторов, когда генератор умер.Хотя генератор переменного тока нас разочаровал, мы с облегчением взяли с собой генератор. Итак, мы подключили его, зажгли и начали заряжать батареи. Затем мы заметили, что на нашей электрической панели загорелся индикатор обратной полярности. Я слышал об обратной полярности, но никогда толком не понимал, что это значит.

Обратная полярность — это когда горячие и нейтральные соединения в розетке подключены «в обратном направлении». Домашняя проводка имеет цветовую маркировку, а черный провод «горячий», что означает, что он электрически заряжен.Обратная полярность создает потенциальную опасность поражения электрическим током, но обычно это несложно.

Подумав об этом в течение нескольких минут, Рич предположил, что, возможно, он перепутал провода в вилке адаптера, которую он сделал. Он открыл вилку, и все выглядело правильно, но он все равно поменял местами. Фонарь обратной полярности все еще был включен, поэтому он переключил все обратно. Поскольку аккумуляторы заряжались, а все остальное казалось нормальным, мы решили заняться этой проблемой в другой день.

Решение

После поиска в Google обратной полярности и генераторов Honda мы обнаружили, что у генераторов есть плавающая земля. Это означает, что они не обоснованы. Поскольку мы находимся на лодке, мы не можем физически заземлить генератор.
