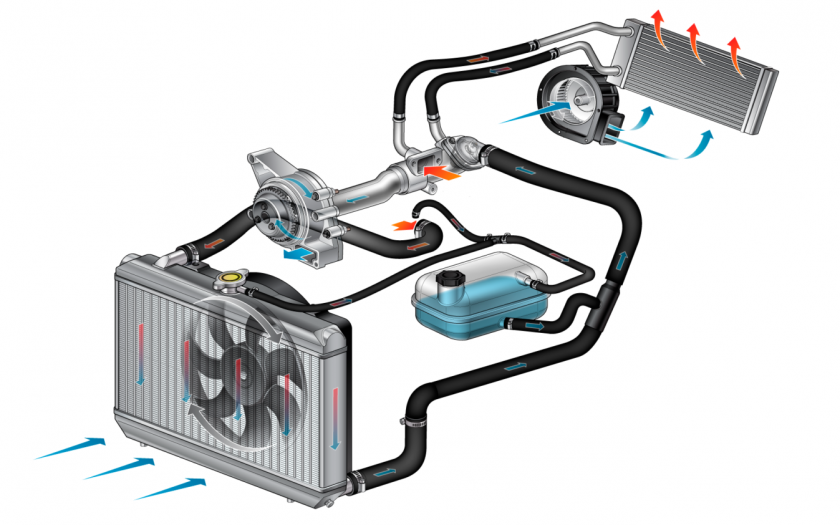

Схема циркуляции охлаждающей жидкости в автомобиле
Во избежание перегревания двигателя понадобиться система для его охлаждения. Она поддерживает стандартную температуру в нем. Большинство двигателей оснащены жидкостной охладительной системой. Элементы, из которых состоит схема циркуляции охлаждающей жидкости – большой и малый контур.
Из чего они состоят
Обычно в двигателях используется жидкостная охладительная система закрытого вида с вынужденной циркуляцией жидкости. Главные ее составляющие:
- Радиатор;
- Вентилятор;
- Термостат;
- Водяная рубашка блока цилиндров;
- Расширительный бачок;
- Водяной насос;
- Патрубок.
Каждый компонент имеет свое предназначение и выполняет конкретные функции. Это важно для оптимальной работы всех систем двигателя. Если одна из деталей неисправна, то это отобразится на схеме циркуляции охлаждающей жидкости. Поэтому все компоненты системы должны быть в исправном состоянии, позволяя двигателю работать эффективно и без перегрева.
Подробнее об составных элементах в охлаждении
Главная функция радиатора состоит в охлаждении циркулирующей жидкости. Поверхность устройства слагается из множества трубочек, что позволяет увеличить отдачу тепла. В радиаторе важную роль в охладительном процессе играет вентилятор. Он отвечает за подачу воздуха, тем самим уменьшая нагревание жидкости.
Термостат рассчитан на поддержку температуры двигателя в разумных мерах. Иначе, как только жидкость перегревается, термостат открывает путь с малого контура в большой. Тем самим, позволяя охладить ее, что регулирует температуру внутри двигателя. Водяная рубашка – сетка сообщающихся блоков цилиндров, что находятся в жидкости. Если ее не хватает, то этому поможет расширительный бачок. Он покрывает расход жидкости после нагревания или охлаждения.
Водяной насос содействует передвижению жидкости по рубашке и по всему двигателю. Патрубки и разнообразные трубки соединяют все элементы системы.
Как происходит циркуляция жидкости
Сначала, когда двигатель еще холодный, жидкость находится в маленьком контуре.
Потом, когда начинается нагрев мотора и температура стает критичной, жидкость передвигается в большой контур чтобы лучше охладится.
Малый контур рассчитан на обеспечение допустимой температуры для работы двигателя. В него входит центробежный насос, через который охлаждающая жидкость циркулирует по системе. Проблема в том, что он помещает только небольшое количество жидкости, что приводит к быстрому ее нагреву.
Большой контур служит для более производительной циркуляции охлаждающей жидкости.
Если малый контур не справляется с охлаждением и происходит перегрев, клапан термостата перегоняет жидкость через большой контур к радиатору.
Какие используют жидкости
Для исправной работы системы важен вид используемой жидкости. Различают два вида – вода и антифриз. Выбирая воду как охлаждающий реагент, важно иметь представление, какую надо использовать. Она должна быть мягкой (дистиллированная, дождевая или снежная).
Современным заменителем воды стал антифриз – смесь этиленгликоля и дистиллированной воды.
Эта жидкость имеет низкозамерзающие свойства. Это значит, что при низких температурах вода само собой замерзнет в радиаторе, а антифриз – нет.
Хотя существуют и недостатки. Используемый антифриз беспрепятственно может разлагаться в системе, что негативно влияет на поверхности деталей – возникновение коррозий и наслоений.
Неполадки системы охлаждения
Во время циркуляции охлаждающей жидкости тепло от стенок цилиндров и камер сгорания передается при помощи радиатора окружающей среде. Как только возникли проблемы в перекачке жидкости, сломалась деталь – нужно срочно предотвращать неполадки. Иначе перегрев неизбежен. Вот перечень возможных повреждений:
Вытекание жидкости: из радиатора или других элементов системы;
Неудовлетворительная работоспособность радиатора;
Низкий уровень действия вентилятора;
Неполноценный режим работы водяного насоса;
Поломка термостата.
Все выше перечисленные неполадки можно починить или ремонтом конкретной детали или же ее полной заменой.
Это же касается и первого пункта, так как утечка могла произойти только через неисправность одного или нескольких механизмов. Поэтому важно контролировать и время от времени проверять все устройства и устранять дефекты.
Важен ли механизм охлаждения
Охладительная система рассчитана на поддержание приемлемой тепловой нагрузки двигателя, регулирования отвода тепла от наиболее нагревающихся деталей. Это происходит вследствие контакта или трения с раскаленными газами.
Средняя температура нагрева двигателя составляет 800-900 градусов, но он может нагреться и до 2000. Если не осуществлять отвод тепла от мотора, то произойдет перегрев. Это грозит основательным ремонтом всего двигателя.
Система циркуляции охлаждающей жидкости | Подробно о тракторах и сельскохозяйственной технике
В зависимости от температуры охлаждающей жидкости и от периода пуска дизеля жидкость в системе охлаждения циркулирует различными путями.
Термосифонная циркуляция жидкости.
- Происходит при работе пускового двигателя до начала вращения коленчатого вала дизеля.
- Жидкость, нагревается в рубашке охлаждения цилиндра пускового двигателя, поднимается в головку и по трубе через среднюю полость корпуса термостата поступает в рубашку охлаждения головки блока цилиндров.
- Из головки блока цилиндров жидкость по соединительному патрубку снова поступает в рубашку цилиндра пускового двигателя, отдает теплоту головке блока цилиндров дизеля и облегчает этим пуск.
Круговорот в рабочем режиме
Во время работы дизеля циркуляция жидкости в системе охлаждения создается насосом.
- Жидкость из охлаждающих полостей рубашки блока цилиндров и рубашки головки блока цилиндров поступает в среднюю полость корпуса термостата и омывает термостат.
- Когда температура охлаждающей жидкости ниже температуры открытия термостата, основной клапан термостата закрыт, жидкость в радиатор не поступает, а направляется через вспомогательный клапан в корпус насоса и далее снова нагнетается в рубашку охлаждения блока цилиндров.
- Малое количество жидкости циркулирует также и через радиатор. Это нужно для снижения вероятности замерзания воды в тонких трубках сердцевины, если система заправлена водой, во время прогрева дизеля при отрицательной температуре окружающего воздуха.
- По мере прогревания дизеля основной клапан термостата, постепенно открывается, а вспомогательный прикрывается. Часть жидкости циркулирует через радиатор.
- На горячем дизеле, когда основной клапан термостата открыт, а вспомогательный закрыт, нагретая жидкость поступает через основной клапан в верхний бачок радиатора.
- Опускаясь по трубкам сердцевины в нижний бачок, она отдает теплоту потоку воздуха, который создается вентилятором.
- Охлажденная жидкость из нижнего бачка радиатора забирается насосом и подается вновь в рубашку охлаждения блока цилиндров.
- Если на трактор установлен отопитель кабины, то независимо от состояния термостата часть жидкости будет циркулировать через отопитель.
- Путь жидкости через отопитель: насос — рубашка охлаждения дизеля — рубашка охлаждения пускового двигателя — соединительный патрубок радиатора — насос.
Эксплуатация при разных температурах
При низкой температуре окружающего воздуха и недостаточной загруженности дизеля температура жидкости в системе охлаждения будет низкой даже при закрытом клапане термостата.
Поэтому в холодную погоду для прогрева и поддержания оптимальной температуры дизеля пользуйтесь шторкой радиатора, а при низких отрицательных температурах устанавливайте на дизель утеплительный чехол.
В жаркую погоду не забывайте опускать шторку и регулярно очищать защитную сетку радиатора от мякины и пыли.
Охлаждающую жидкость из системы охлаждения сливайте одновременно через кран радиатора, кран блока цилиндров и кран отопителя при снятой крышке заливной горловины радиатора.
