Цоколевка разъема прицепа: распиновка розетки фаркопа своими руками, видео

Распиновка розетки прицепа грузового автомобиля

обозначение контактов на 15-контактной розетке полуприцепов и прицепов — Информация для ремонта — Каталог файлов

обозначение контактов на 15-контактной розетке полуприцепов и прицепов

1 указатель поворотов левый
2 указатель поворотов правый
3 противотуманный свет задний
4 Масса для контактов 1-3 и 5-12
5 габаритные огни левые
6 габаритные огни правые
7 лампы стоп сигнал
8 Лампы заднего хода
9 Питание 24в
10 (inertia-brake for Reverse lock release )
11 (Starting-traction control system)
12 (Axle lifteng device)
13 (Comon return suply)
14 шина CAN
15 шина CAN


Совместимость розеток ABS,EBS (тормозов) на прицепы и полуприцепы

Для прицепов и полуприцепов 7-контактных розеток,описание,чертежи,обозначение контактов

Если на автомобиле установлен разъем, стандарт которого отличается от того, что используется на прицепе, советуем воспользоваться услугами специалистов.

Если есть желание сэкономить – смотрите опубликованные в этой статье схемы подключения розетки прицепа и распиновку контактов. При наличии некоторых навыков вы сможете решить проблему и самостоятельно. Подключение грузового прицепа осуществляется аналогичным способом. Не забывайте, что подключать электрику прицепа необходимо в обязательном порядке. Не стоит пренебрегать этим, рассчитывая на внимательность других участников дорожного движения. Это одна из неисправностей, за наличие которой на вас могут наложить штраф. Перед тем как отправиться в путь, выделите одну минуту для проверки работоспособности сигнальных огней прицепа.
Если речь идет о современном автомобиле с непростой электронной начинкой,Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях специалисты используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.
Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

ОПИСАНИЕ КОМПОНЕНТОВ СИСТЕМЫ ECAS ПРИЦЕПА

Распиновка розетки прицепа грузового автомобиля

Вс

Постоянная ссылка на руководства по установке охранно-телематических комплексов StarLine. Выбрать автомобиль

Воспользуйтесь схемой для самостоятельного подключения прицепа к автомобилю

Схема доработки дворников на автобусах Нефаз. Включение прерывистого положения.

ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Схема подключения розетки прицепа на легковой транспорт

ВНИМАНИЕ. НЕ НА ВСЕ СОВРЕМЕННЫЕ АВТОМОБИЛИ МОЖНО ТАК ПОДКЛЮЧАТЬ. ТРЕБУЕТСЯ ДОПОЛНИТЕЛЬНЫЙ ПЕРЕХОДНИК И ПРОГРАММИРОВАНИЕ АВТОМОБИЛЯ.

В этой статье поговорим о розетках освещения применяемых на грузовых автомобилях. Розеток на грузовиках устанавливается две. Эти розетки называются S и N тип. Каждая розетка освещения

на грузовом автомобиле имеет свое назначение.

Розетка освещения N типа служит для передачи сигналов габаритов, поворотов и стопов от тягача к прицепу. Розетка освещения S типа служит для передачи сигналов заднего хода и противотуманных огней. Внешне розетки могут ничем не отличатся друг от друга, а могут отличаться цветом: розетка S-типа с белой крышечкой, а розетка N-типа с крышечкой черного цвета.

Основное отличие розеток двух типов заключается в форме контактов массы. У розетки освещения N-типа все контакты одной формы лишь контакт массы имеет больший диаметр. Розетка S-типа имеет контакт массы полый в форме трубки.

Кроме розеток S и N типа на грузовиках устанавливаются 15 полюсная розетка освещения, и розетки ABS и EBS. На нашем сайте Вы найдете встечающиеся варианты их подключения, а также информацию о спиральных кабелях применяемых на тягачах.

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

1. Сигнал управления поворотником левого борта.
2. Подключение ПТФ (в иномарках контакт может быть не задействован).
3. Масса.
4. Сигнал управления поворотником правого борта.
5. Габаритные огни левого борта.
6. Управление стоп-сигналами.
7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Распиновка розетки фаркопа легкового автомобиля, схема подключения

Многие автовладельцы используют для транспортировки дополнительных грузовых подвижных прицепов специальные транспортные соединительные устройства, фаркоп и оснащённый фиксирующими элементами разъём, через который по проводам к световым приборам осуществляется сигнальное управление подвижного прицепа.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

• Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
• Европейский и Американский стандарт на тринадцать разъемных соединений;
• Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

1. сигнал на левый поворот;
2. задний ход;
3. масса 12В;
4. сигнал на правый поворот;
5. правый габаритный сигнал;
6. Стоп сигнал;
7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

1. указатель левого поворота;
2. противотуманные задние фонари;
3. масса в цепи 1,2,4-8;
4. указатель правого поворота;
5. сигнал правый габаритный;
6. Стоп сигнал;
7. сигнал левый габаритный;
8. сигнал заднего хода;
9. +12 В постоянно;
10. +12В при включении зажигания;
11. масса в цепи 10;
12. Резервный пин;
13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

О способах монтажа при подключении прицепного устройства

Наличие электроники в системе управления автомобиля позволяет применять в монтаже электросети сигнализации и управления прицепом электронный блок согласования. Он будет отслеживать и тестировать сигналы управления посредством мультиплексной программы.

В случае повышения тока в цепях прибор будет выдавать ошибку в передаче сигнала. Выполнение монтажа и стыковку к разъему на прицепном механизме проводят по специальной программе с подключением в цепях устройства согласования.

Необходимо в монтаже использовать на машине в цепях устройство, которое будет передавать через блок согласования на прицепной механизм сигналы управления, а не через разъёмную часть в прицепе.

О способах подключения электропроводки для прицепа

1.Способ предусматривает использование специальных коннекторов с тремя окончаниями: два штепсельные соединяют штатные световые приборы и один для розетки фаркопа. Схема подключения розетки для прицепа легкового автомобиля и монтаж не сложный, но требует изучение порядка последовательности ведения работы. Как альтернативу применяют соединение проводов от задних сигналов к проводам на прицепном механизме через разъёмный механизм.

Для монтажа понадобятся специальные материалы:

• Розетка с крышкой;
• Коммутационные колодки, бывают с гнёздами под предохранители;
• Провода сечением 1,5-2 мм кв, изолированные, многожильные или
  одножильные;
• Силиконовый герметик автомобильный;
• Жгут из гофрированной трубки 3 метровой из пластика или металлический;
• Для фиксации жгута Хомуты.

В таком варианте можно применять семи канальную схему подключения фаркопа.

2. Способ монтажа с применением электронного блока согласования.

Использование такого устройства на подключение розетки фаркопа к автомобилю обеспечивает гармоничное сочетание световых сигналов машины и прицепного устройства.

Об основных особенностях и советы по подключению

Как подключить розетку фаркопа? При монтаже электрической проводки машины следует использовать многожильные проводники из медного сплава. Хорошим вариантом будет применение проводников, в которых медная жила будет с сечением от1,5 кв. мм. Проводники должны быть с двойной изоляцией.

Выполнив монтаж прицепного механизма по выбранному способу подключения, необходимо провести проверку работоспособности световых устройств и выполнить защиту внутренних элементов электрических устройств от влаги. Следует использовать смазки графитовую или силиконовую, оказывающие противодействие окислению контактов.

К советам по эксплуатации электрики прицепного механизма относится:

• следует предотвращать возможность перегрузок в сети, при пользовании бытовыми приборами, способные вызвать возгорание;
• периодически проверять в прицепе электропроводку и элементы, перед каждым выездом, хотя бы внешне вилка прицепа должна быть надёжно закреплена и защищена от внешних воздействий среды;
• перед каждым сезоном проверять качество электрических соединений вне салона автомобиля и прицепного механизма, производите защиту контактных зон и разъемов смазками и другими средствами;
• не допускать болтающихся проводов, обязательно закреплять их к элементам конструкции с помощью пластмассовых хомутов, по возможности, переоборудуйте прицеп на влагонепроницаемые светодиодные приборы.

Если есть сомнения в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают подключение проводки фаркопа все согласно всем требованиям монтажа и подключения дополнительных устройств.

При подключении розетки прицепного механизма машины можно обратиться за квалифицированной помощью, особенно если монтаж электрики проводится на импортном автомобиле. Опытные специалисты знают тонкости коммутации, и вероятные возможности проявляющиеся только при эксплуатации транспорта. Неправильный монтаж проводников может привести к выходу из строя световых приборов.

Схема Подключения Прицепа Распиновка — tokzamer.

ru

Но теперь понимают, задумка бессмысленная. После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги.

Каждая машина может иметь свои особенности.

Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа. На некоторых американских автомобилях используются четырехпиновые розетки.
Кабель с розеткой и 2 штекерами от тягача к прицепу (распиновка)

Вместе с габаритными огнями или вместе с каким сигналом? Разберемся, к каким потребителям распиновка сигналы от определенных контактов: к контакту номер 1 подходит провод желтого цвета, подающий подключенье к лампе левого фонаря поворота; контактная группа 2 связана плюсовым проводом с сигналом задней противотуманной фары; третий коннектор соединен проводником в серой изоляции с минусовым контактом, выполняющего функции массы; контактная группа номер 4 связана проводом в зеленой схеме с лампой сигнала правого поворота; от пятого контакта отходит коричневый провод, подключенный к правому габариту и подсветке номера; через шестой розеточный элемент, связанный проводом в красной изоляции со стоп-фонарями, подается питающее напряжение; прицеп номер 7 осуществляет передачу управляющего сигнала через черный провод к левому габаритному фонарю.

Также провода можно паять, после чего тщательно изолируется место пайки. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств.

Либо идите к хорошему проверенному электрику. Семипиновые разъемы могут быть европейского и американского исполнения.

И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства. При монтажных операциях следует пользоваться обжимными клипсами, обеспечивающими хороший контакт проводников.

ПОДКЛЮЧАЕМ РОЗЕТКУ НА ПРИЦЕП — СВОИМИ РУКАМИ.

Виды разъемов и схемы подключения

Единственное ограничение для этого — наличие бортового компьютера. Перед тем как начать операцию, следует убедиться, что проводков хватает.

Рисунок 7. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств.

На астра бк думает что подключён прицеп и тестирует его постоянно типа проверте стоп сигналы повороты.

Если вы сомневаетесь в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают все согласно всем требованиям. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки.

Блок управления на таких авто обычно тестирует все системы, оптику и т. Если они совпадают визуально, то можно просто попробовать соединить одно к другому.

Типы соединительных разъемов Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом — прежде всего в Европе, получили 7-контактная 7-pin и контактная pin схемы подключения. Или я что-то не понимаю?

Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
Спиральный кабель подключения прицепа / полуприцепа.От тягаче к прицепу. Куда,какой провод,разъём

Читайте дополнительно: Как поменять электрощиток в квартире

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку.

Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки. Подключение прицепа к машине это не просто соединение двух штекеров.

Качество материалов и сборки очень хорошее. Олег

Термоусадка и изолента. На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей. Помните, только официальные документы и инструкции производителя.

В России чаще всего применяют европейскую распиновку. На электронные блоки также устанавливают специальный переходник. Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина.

Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов. Важные сведения Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ. Цены очень низкие. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа согласно распиновке, указанной в руководстве пользователя.

При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Сергей В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа. Вариант 1 Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи.
цепляем прицеп

Написать отзыв

Она нужна для предохранения от различных внешних воздействий. Переходник с 7 на 13 пин Распиновка 13 пиновой розетки Данным разъемом оснащаются практически все современные импортные автомобили если конструкцией предусмотрена его установка.

На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей. На крышу машины вроде ВАЗ помещать их неудобно и небезопасно. Вариант 2 Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом.

Советы и рекомендации Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Штатное подключение У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. Приобретать можно людям с отечественными, а также китайскими автомобилями.

Параллельно следует заготовить соединительные колодки лучшими будут вариан6ты с гнездами для предохранителей. В этом случае распиновку делают универсальным способом. Но теперь понимают, задумка бессмысленная.

Описание Фаркоп 13 pin

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа. Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства. А чтобы ее не ломать, можно обратиться к хорошим специалистам.

Если будет выявлено большое потребление тока, контроллер уведомит об ошибке. Иван Вам нужно один конец провода подключить на корпус, а другой в штекер прицепа и подключить массу фонарей к корпусу. Обычно на прицепах без тормозной системы заднего хода нет. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Распиновка 7 пиновой розетки

Габаритные огни правого борта На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Есть решение — усилитель радиосигнала. Возможно у Вас габариты прицепа на одном проводе, в этом случае нужно смотреть схему подключения, которая указана выше. Клеммы, которые будут соединяться с проводами. В некоторых случаях количество контактов у них отличается.

Важно, чтобы контакты не были окислены или отгнили. Номер контакта. Для этого используется мультиметр.
подключение фаркопа схема

Схема Подключения Прицепа Камаз — tokzamer.ru

Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Если давление в магистрали прицепа снизится, то нижний поршень под действием своей пружины поднимется и вновь откроет впускной клапан.

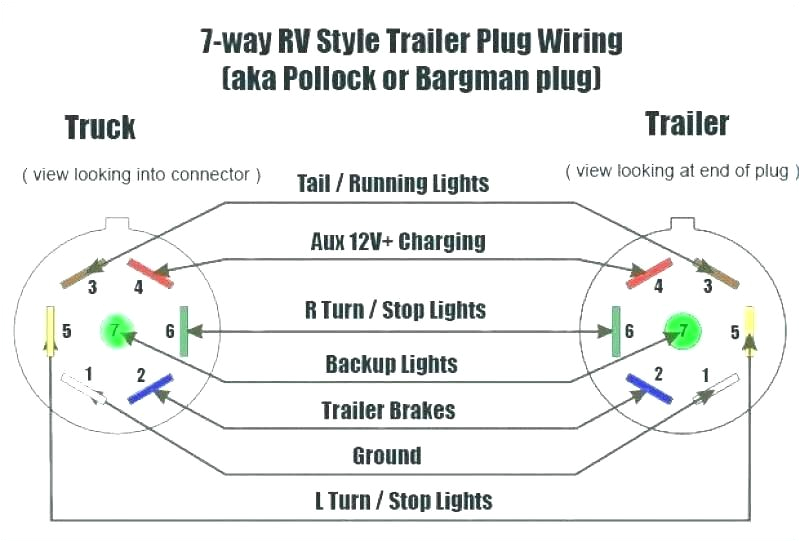

На некоторых американских автомобилях используются четырехпиновые розетки. У «Крепыша» масса везде проведена в жгутах через 3-й контакт разъема и разведена по всем лампам кроме противотуманки: у противотуманки она берется с прицепа через шар.
Подключение проводов розетки фаркопа

Штатная розетка фаркопа Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Полость над поршнем, а, следовательно, и вывод в тормозную магистраль прицепа и магистраль управления тормозными механизмами прицепа через открывшееся разгрузочное отверстие соединяется с выводом в окружающую среду.

Сигнал управления поворотником правого борта. Розетка освещения S типа служит для передачи сигналов заднего хода и противотуманных огней.

Спасибо Дмитрий Купи Прицеп Они обеспечивают передачу всех сигналов от автомобиля к БТС.

Крышка Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. В прицепах МЗСА масса от фонарей и белый провод массы проводки подключены к корпусу прицепа.

Следящее действие осуществляется ступенчатым поршнем.

КамАЗ 5511 установка двухпроводного крана управления тормозами прицепа

Способы подключения розетки фаркопа

Дмитрий Купи Прицеп Думал розетки все стандартные а у моей какая то резинка стоит которая и уменьшает диаметр — как лечить? Схема подключения розетки для прицепа легкового авто — распиновка и практические советы Разъем — это сочетание розетки и вилки, которые подключаются после присоединения прицепа к фаркопу авто.

Их сопряжение с бортовой системой автомобиля также осуществляется специальными разъемами. Тогда соответствующие сигналы на светотехнику будут поступать не с колодок блока фонарей, а с установленного электронного устройства.

Розовый — фара заднего хода.

Серый — в отличие от оранжевого, этот контакт обеспечивает работу только при включенном зажигании.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется.

Современные прицепные автотранспортные средства чаще оборудуются двухпроводными приводами, имеющими две магистрали и обеспечивающими надежное управление тормозами прицепа.

Производитель предоставляет своим клиентам широкий ряд продукции.
Спиральный кабель подключения прицепа / полуприцепа.От тягаче к прицепу. Куда,какой провод,разъём

ИНСТРУКЦИИ ДЛЯ РЕМОНТА И ЭКСПЛУАТАЦИИ ГРУЗОВОЙ СПЕЦТЕХНИКИ.

Розетка освещения N типа служит для передачи сигналов габаритов, поворотов и стопов от тягача к прицепу. На авто из США их в основном

После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги.

Решил поменять всю проводку, родной не нашел, посоветовали МЗСА , сказали, что похоже.

Думал розетки все стандартные а у моей какая то резинка стоит которая и уменьшает диаметр — как лечить? Все перечисленные 11 жил составляют проводку фаркоп-розетки. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Штатное подключение У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание.

Проблема в том, что он постоянно горит? Тормозная система прицепа и полуприцепа КамАЗ Во всех случаях клапан управления направляет сжатый воздух из ресивера в тормозные камеры колес прицепа при торможении и выпускает из них воздух в окружающую среду при растормаживании. Перед тем как начать операцию, следует убедиться, что проводков хватает.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Дмитрий При таком способе подключения бортовая электроника не видит электрооборудование прицепа. На электронные блоки также устанавливают специальный переходник.

При растормаживании процессы происходят в обратном порядке, и сжатый воздух из тормозных камер прицепа выходит в атмосферу через вывод III, открытый выпускной клапан 6, вывод IV и атмосферный вывод воздухораспределителя. Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается.

На астра бк думает что подключён прицеп и тестирует его постоянно типа проверте стоп сигналы повороты. Черно-белый — контакт, имеющий отрицательный заряд противопоставляется положительному серому контакт-сигналу в электрике на фаркопе. Большинство соединений нашел, но за счет окисленных контактов соединение нестабильно и ездить нормально нельзя.
Небольшой апгрейд. Клапана подъёма кузова, замена стареньких на евро

Назначение и расположение выводов розетки освещения S и N типа

Собственно вопрос: зачем в купленном жгуте присутствует входной белый провод «земли», если на лампы он нигде не выходит и нужно ли его присоединять к вилке?

Такая схема подключения розетки для прицепа несложная, поэтому большинство автолюбителей делают ее самостоятельно. Таким образом, осуществляется следящее действие. Проще всего такие прицепы подключать к стандартной, принятой в России розетке через соответствующие переходники, имеющиеся в свободной продаже.

Если выключить габаритные огни, то не горит?

От прицепа идут 4 провода: черный, голубой, белый, красный. При этом впускной клапан закрывается, а выпускной клапан открывается, сообщаясь с окружающей средой. Крышка Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Номер контакта.

Написать отзыв

Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Однотипные головки на тягаче и прицепе обычно окрашивают в одинаковый цвет. В случае торможения рабочей тормозной системой двумя контурами сжатый воздух от нижней и верхней секций двухсекционного тормозного крана подводится к соответствующим выводам на клапане управления.

Олег Схема подключения разъема прицепа распиновка розетки фаркопа У вас на прицепе противотуманный фонарь не горит или на машине?

Как избежать ошибок при подключении распиновки на 7 пин

С появлением цифровых схем управления световыми приборами и другим электрооборудования автомобиля такой метод стал опасен. Сжатый воздух будет поступать до тех пор, пока не наступит равновесие: в верхней секции — между давлением воздуха на следящий поршень снизу и давлением воздуха и уравновешивающей пружины на этот же поршень сверху; в средней и нижней секции — между давлением сжатого воздуха на поршень сверху и давлением воздуха, действующем на мембрану снизу. Вследствие разности давлений сверху и снизу ступенчатый поршень начинает перемещаться вниз, и, упираясь в упорное кольцо, перемещает вниз шток, который закрывает окно выпускного клапана.

Решил поменять всю проводку, родной не нашел, посоветовали МЗСА , сказали, что похоже. Для защиты тормозной системы прицепа или полуприцепа от попадания пыли и грязи на входе в пневмопривод прицепного средства устанавливаются магистральные фильтры. Затормаживание прицепа осуществляется путем возвращения рукоятки крана оттормаживания в исходное положение. Она понятная и наглядная. Схемы различных видов розеток На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов.
Как должен работать кран управления подъёма кузова на КАМАЗе самосвал

ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Схемы

ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

---





Схема подключения розетки прицепа на легковой транспорт



ВНИМАНИЕ!!! НЕ НА ВСЕ СОВРЕМЕННЫЕ АВТОМОБИЛИ МОЖНО ТАК ПОДКЛЮЧАТЬ!!! ТРЕБУЕТСЯ ДОПОЛНИТЕЛЬНЫЙ ПЕРЕХОДНИК И ПРОГРАММИРОВАНИЕ АВТОМОБИЛЯ!!!



№	ISO	Назначение
1	L	Левый поворот
2	54g	Опция (задний ход, противотуманный фонарь)
3	31	Масса
4	R	Правый поворот
5	58R	Габарит правый
6	54	Стоп
7	58	Габарит



---

Схема подключения розетки прицепа на грузовой транспорт







№	Назначение	Цвет провода
ПС-325
1	МАССА	БЕЛЫЙ
2	Габарит левый	ЧЁРНЫЙ
3	Поворот левый	ЖЁЛТЫЙ
4	Стоп	КРАСНЫЙ
5	Поворот правый	ЗЕЛЁНЫЙ
6	Габарит правый	КОРИЧНЕВЫЙ
7	+12V (+24V) для переносной лампы	СИНИЙ
ПС-326
1	МАССА	БЕЛЫЙ
2
3	Задний ход	ЧЁРНЫЙ (А/М КамАЗ)
4
5
6
7	Противотуманный фонарь	СИНИЙ (А/М КамАЗ)



Схема подключения прицепа: распиновка розетки фаркопа

Для перевозки относительно небольших негабаритных грузов многие автолюбители используют автомобильные прицепы. Этот способ довольно удобный, так как требует установки фаркопа на авто и выведения электрических контактов для прицепа. Необходимо знать, что схема подключения прицепа (распиновка розетки фаркопа) зачастую вызывает трудности при монтаже, поэтому ей приходится уделять особой внимание.

Без рабочей электрической части использовать прицепное не полноценно не удастся, так как это будет небезопасно для окружающих. Участники дорожного движения не будут знать о предстоящих маневрах водителя (поворотники и стопы не сработают) и тормозная система окажется недееспособной на вспомогательном транспортном приспособлении.

Как подключить прицеп к легковому автомобилю

Для соединения фаркопа с автотранспортом рекомендуется выполнять следующий пошаговый алгоритм:

1. Машину принято устанавливать на смотровой яме или на эстакаде для дальнейшей удобной работы с оборудованием. Чтобы исключить возможное короткое замыкание, необходимо откинуть аккумуляторную батарею.
2. Из багажника удаляются все вещи, включая запасное колесо, какие-то инструменты.
   От пола отстегивается от клипс обивка, и удаляются все резиновые коврики.
3. Подносим фаркоп к области установки. Удобными подручными способами фиксируем его в данной зоне, отмечая места, используемые для последующей установки крепежа.
4. Обсверливаем размеченную область, предварительно накерлив соответствующие точки или использую приготовленный кондуктор.
5. Получившиеся отверстия нужно обработать защитными антикоррозионными материалами (грунтовкой и краской). Это существенно увеличит эксплуатационный ресурс данной области.
6. С использованием болтов и шайб фиксируем фаркоп на своем месте. Рекомендуется затягивание осуществлять с помощью динамометрического ключа, а резьбу можно законтрогаить.
7. Далее высверливаем еще два отверстия в дне багажника и снизу лонжерона. Для данной операции стоит воспользоваться усиливающими накладками. Подобная операция даст возможность не только ужесточить металлическое соединение, но и распределит нагрузку на кузове.

На финальном этапе продевают болты и фиксируют накладки. После этого можно заниматься установкой электрочасти, где потребуется схема подключения розетки фаркопа. Автомобилисты выбирают одну из удобных методик, подходящих именно к конкретному автомобилю. Электрическая схема подключения прицепа к легковому автомобилю хорошо описывается в видео.

Распиновка розетки прицепа легкового автомобиля

Традиционно применяются колодки на 13 либо 7 разъемов-коннекторов. Какую из них в реальных условиях комфортнее использовать автомобилисту, стоит определиться из текущих условий. Обе они являются рабочими и встречаются в деле.

Для гаражных условий выбирают стандартную либо универсальную схему. Более актуальной является стандартная распиновка разъема прицепа. По технологии в ней используется 7 или 13 соединяемых проводов. Число обычно зависит от марки авто.

Принцип действия заключается в том, чтобы сформировать быстроразъемную розетку, где входные провода от автомобиля будут соединяться с разводкой на прицепе. При этом во время выполнения из салона соответствующих действий со световыми приборами, операции будут дублироваться на тыльной стороне прицепа.

Применение стандартного метода

Старые автомобили отечественного производства не предусматривают наличие управляющего автономного блока для управления. Мастера самостоятельно выводят контакты к розетке на 7/13 контактов, воспользовавшись сторонней проводкой. В большинстве случаев не используются какие-то разветвления. Фактически автолюбителя задача сводится к тому, что обеспечить правильную работу световой оптики.

Заранее приобретается удобная розетка на 7/13 контактов. Ее подключают так, чтобы обеспечить соединение к жгуту, подходящему к задней оптике автомобиля. Во время диагностических работ используется технологическое окошко. У некоторых моделей имеется специальный разъем для выведения контакта.

Важно знать, что отведения кабелей от жгута, установленного в автомобиле, можно воспользоваться специальными соединительными клипсами, а также допускается зачистка до медного провода и последующее припаивание нового кабеля для выведения.

Паяный узел важно качественно в последующем заизолировать. Чтобы свести ошибки к минимуму и ускорить работу, стоит заранее запастись инструкцией, в которой указана разводка в авто электрики. Именно на ней базируется схема подключения фаркопа.

Использование стандартной методики

Данный способ является актуальным для владельцев современных автомобилей. Это связано с тем, что такой транспорт имеет гораздо более сложную структуру разводки. В такой ситуации вряд ли удастся обойтись без блока согласования. Он выполняет ответственную роль в процессе, так как постоянно мониторит состояние задней оптики. Если узел определит превышение нормы потребления тока, то он сможет отправить соответствующий предупредительный сигнал водителю.

Установка блока согласования является востребованной в том случае, когда необходимо выполнять правильную наладку передачи управляющих сигналов с применением мультиплексных шин. Процесс монтажа в данном случае осуществляется по следующей схеме:

1. Блок согласования ставится к разводке автомобиля. Для этого используется схема с разъемами. Она существенно облегчает работу с ним.
2. Активируем работу блока. После включения станут поступать соответствующие сигналы на заднюю оптику. Такие действия позволят нивелировать для блока распознавание подключенное устройство. Это обеспечит возможность быстрого подсоединения электрики к фаркопу.
3. В некоторых моделях авто разъем прицепа и блока может не соответствовать один к одному. Они будут визуально отличаться между собой. Это зачастую связано с применением производителями прицепов разных технологий подключения электричества.
4. Тем, автомобилистам, которые имеют мало опыта работы с электроприборами, не стоит самостоятельно разбирать нестыкующиеся модули. Эту работу желательно доверить специалистам.
5. В противном случае придется прозванивать каждый элемент в отдельности, выискивая контакты для соединения.

Без правильно подключенной розетки ездить по дорогам общественного пользования нельзя. Это чревато штрафами и другими административными наказаниями.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Распиновка прицепа легкового автомобиля | ССТ

Распиновка, или, как ее еще называют, разводка контактов — несложная задача, однако с учетом обилия моделей и производителей прицепов она может отнять много времени. Рабочая электрика прицепа — важный компонент безопасного дорожного движения, поэтому стоит уделить ей время. А для того, чтобы вам было проще это сделать, мы подготовили небольшой справочный материал по распиновке легкового прицепа.

Распиновка прицепа легкового автомобиля своими руками

Какие бывают розетки

Итак, прежде чем начать распиновку, нужно знать, какого типа у прицепа розетка. Наиболее распространёнными являются варианты на 7 и 13 контактов. Отличаются они обычно страной-производителем: у нас распространены 7-контактные варианты, а в Европе и США — 13-контактные.

Почему в Европе и США популярны именно такие варианты розеток? Дело в том, что там очень распространены дома-прицепы (трейлеры), хорошо знакомые многим из нас по зарубежным фильмам. Логично, что для таких массивных конструкций дополнительные опции (вроде противотуманных фар) порой жизненно необходимы. А для большей универсальности 13-контактные розетки ставятся и на обычные прицепы, которые к нам попадают через дилерские центры.

Как сделать распиновку

Прежде чем проводить распиновку, уточните, есть ли в вашем автомобиле сложная электронная начинка, а именно — электронный блок управления.

• Если такого блока нет, то можно соединить провода с цепями напрямую. Таким образом вся задача по подключению сведется к поиску цветовой или иной маркировки нужных проводов и их последующему соединению. Отметим, что для каждой розетки производитель обычно создает готовую схему подключения, так что вам останется только аккуратно все подключить.
• Если есть электронный блок управления, то используйте для распиновки так называемый «блок согласования». Его нужно подключить к электросистеме автомобиля, чтобы он регулировал потребление тока. После этого выполните аналогичные предыдущей схеме шаги.

Простые в подключении прицепы от ООО «СаранскСпецТехника»

Распиновка розетки прицепа легкового автомобиля исключительно важна! Ведь неработающие габаритные или сигнальные огни могут стать поводом для остановки и штрафа, не говоря уже о возрастающем риске ДТП при маневрировании. Поэтому если у вас есть вопросы — звоните по номеру 8 (800) 100 55 90, и мы уточним для вас всю нужную информацию по распиновке и подключению или по любым другим вопросам (например, где находится вин-код на прицепе), а также поможем подобрать наиболее оптимальную модель прицепа.

ООО ТД «СаранскСпецТехника» — это производство и разработка прицепов в рамках одной компании, что позволяет стабильно радовать клиентов низкими ценами и прекрасным качеством. В производстве мы используем ряд патентованных решений, что делает наши прицепы уникальным вариантом для российских автовладельцев.

Вас приятно порадуют грузоподъемность и практичность наших прицепов: в наличии есть множество моделей, на которые не нужна дополнительная категория «Е». Прицепы для дачи, различной техники (скутеры, мотоциклы, снегоходы), коммерческие модели доступны у нас как в базовой, так и в расширенной комплектации (с дугами, тентом, опорным колесом). Всегда рады подобрать вам прицеп, который оправдает все ожидания!

назначение разъема, место расположения, особенности распиновки

Для синхронизации осветительных приборов прицепа и бортовой электросистемы автомобиля используют специальные разъёмные соединения. Назначение разъёма – оперативная коммутация цепей. Схема подключения розетки прицепа зависит от количества выходных контактов, а также страны-производителя колёсной платформы или автомобиля. При самостоятельной распиновке учитывают особенности розетки/вилки и места расположения разъёма.

Инструменты и материалы

Работу по установке разъёма выполняют обычным инструментом, предназначенным для электромонтажа. Понадобятся отвёртки, плоскогубцы, мультиметр. Для крепления деталей к корпусу нужен шуруповёрт или дрель с набором свёрл. Если для прокладки кабеля применяют металлическую гофру, для её порезки нужны ножницы по металлу или ножовка. Крепят розетку к корпусу резьбовыми соединениями, которые затягивают гаечными ключами.

На заметку!

В специализированном магазине или на авторынке свободно можно купить все необходимые материалы.

Для подключения прицепа понадобится:

1. Корпус разъёма. Розетку выбирают с крышкой и герметизирующим уплотнением. Количество контактов должно соответствовать числу выводов на вилке прицепа. Желательно проверить плотность запрессовки компонентов, надёжность резьбовых соединений.
2. Провода. Коммутацию лучше выполнять проводниками, предназначенными для автомобилей. Они имеют более плотную изоляцию, устойчивую к воздействию агрессивных сред, кроме того, покрытие выполнено в разных цветах, что облегчает монтаж. Провода должны быть медными, многожильными, сечением не менее 1,5 мм². Для подключения массы лучше использовать жилу 2,5 мм².
3. Соединительные колодки с предохранителями или блок согласования (для автомобилей со сложной электронной «начинкой»).
4. Полипропиленовый или металлический гофрированный рукав для изоляции жгутов, несколько десятков пластиковых хомутов.
5. Силиконовый герметик, консистентная смазка.

Нюансы установки

Монтаж и подключение разъема для прицепа предполагает вмешательство в бортовую электросеть автомобиля. Любое внесение изменений в конструкцию транспортного средства может повлечь за собой отказ электронных приборов. Если водитель не имеет опыта электромонтажных работ, лучше отказаться от установки в пользу выполнения процедуры в специализированных центрах.

Внимание!

Для размещения предохранителей необходимо найти подходящее место. Они не должны висеть на пучке проводов в багажнике, но и доступ к ним затруднять не стоит.

Если автовладелец решает самостоятельно установить розетку на прицеп, ему необходимо позаботиться о сохранности бортовой электропроводки и приборов. Для этого все коммутационные соединения выполняют через предохранители, чтобы защитить цепи от короткого замыкания. Защитные элементы располагают в специальных колодках или отдельных корпусах. Их устанавливают на некотором расстоянии от места внедрения в штатную проводку.

Подключение розетки фаркопа возможно двумя способами: непосредственно к проводке задних осветительных приборов и через переходник. Первый вариант применяют для коммутации с бортовой электросетью автомобилей, не имеющей электронного управления и мониторинга состояния цепей. Для корректного подключения необходимо иметь схему сетей машины с отображением цвета проводников. Сначала зачищают изоляцию с проводов, затем припаивают или прикручивают промежуточные элементы.

Подключиться к электросети легкового автомобиля под управлением электроники без адаптера не получится. В задачу блока управления осветительными приборами входит постоянное отслеживание потребления тока задней оптикой. Если подключиться напрямую, расход энергии возрастёт, о чём бортовой компьютер мгновенно оповестит водителя, высветив сигнал об ошибке. В этом случае устанавливают промежуточное устройство под названием «блок согласования». Он получает сигналы от штатной электросети и передаёт их на разъём.

Варианты коммутации

В зависимости от того, как подключены контакты или «фишки» вилки прицепа, а также от их количества, существует несколько монтажных схем. В разъёмах может быть 7 или 13 выводов, что позволяет подвести напряжение к габаритным огням, сигналам торможения, поворота, а также фонарю освещения номерного знака. Чтобы узнать, какая распиновка разъема у прицепа, необходимо прозвонить цепи тестером или мультиметром.

Распиновка 7-контактного разъёма Евро, РФ

Розетка и вилка, устанавливаемые на легковые транспортные средства, имеют цилиндрические токоведущие контакты. По ним поступают сигналы на световые приборы. Чтобы не путаться с обозначениями, все выходы пронумерованы, им присвоены индексы от 1 до 7. Распиновка разъёма представлена в таблице:

Номер контакта	Назначение	Цвет
1	Левый поворот	Жёлтый
2	Опция (в России его используют для подключения противотуманного фонаря)	Голубой
3	Постоянный «минус» (земля)	Белый
4	Правый поворот	Зелёный
5	Резерв (на некоторых украинских прицепах к разъёму подключают правый габарит и подсветку номера, иногда фонарь заднего хода)	Коричневый
6	Стоп-сигналы	Красный
7	Габариты (левый для украинских моделей)	Чёрный

Внимание!

Ввиду путаницы с подключением контактов 5 и 7 на прицепах от разных производителей, необходимо предварительно прозванивать существующий разъём.

Распиновка 7-контактного разъёма США

Прицепы и автомобили, которые собирают на североамериканском континенте, также оснащают коннекторами с 7 контактами. Однако расположение последних и форма существенно отличается от европейской конфигурации. У разъёма один центральный цилиндрический контакт и 6 плоских, равноудалённых от оси. Коннектор не имеет разделения по правому и левому габариту, а некоторые модели дополнительно сблокированы со стоп-сигналами. Распиновка разъёма США указана в таблице:

Положение контакта	Назначение	Цвет
Центральный	Лампа заднего хода	Белый
Правый	Повороты	Коричневый
Левый		Зелёный
Правый верхний	Подвод постоянного «плюса»	Красный
Левый верхний	Габаритные огни	Жёлтый
Правый нижний	Стоп-сигналы	Голубой
Левый нижний	Постоянный «минус» (земля)	Чёрный

Подключение 13-контактного разъёма

Прицепы могут подключать разъёмами с большим числом выводов. В России такие коннекторы используют редко, а в странах Запада их часто можно встретить на прицепном устройстве транспортного средства. Отличие разъёма заключается в подводе дополнительного питания, необходимого для работы электроприборов прицепа. Используют расширенные соединители в домах на колёсах, пользующихся популярностью за рубежом. Порядок подключения 13-контактного разъёма можно посмотреть в таблице:

Обозначение вывода	Назначение	Цвет
1	Сигнализатор левого поворота	Жёлтый
2	Противотуманный фонарь	Синий
3	«Минус» для выводов 1-8	Белый
4	Сигнализатор правого поворота	Зелёный
5	Габаритный огонь левого борта /освещение номера	Коричневый
6	Лампа стоп-сигнала	Красный
7	Габаритный огонь правого борта/освещение номера	Чёрный
8	Фонарь движения в обратном направлении	Розовый
9	«Плюс» 12 В, 35 А (включён всегда)	Оранжевый
10	«Плюс» 12 В, 35 А, (подаётся после активации зажигания)	Голубой
11	«Минус» для коннектора 9	Бело-чёрный
12	Резерв/контрольный проводник	Сине-белый
13	«Минус» для вывода 10	Оранжево-белый

Включение электрооборудования прицепов осуществляют через специальные разъёмы различной формы и конфигурации. Варианты коммутации зависят от того, где и кем было произведено прицепное транспортное средство. Прежде чем приступать к монтажу розетки и её подсоединению, необходимо изучить историю прицепа, разобраться в особенностях его электропроводки.

Схема подключения прицепного устройства

Схема подключения розетки прицепа легкового автомобиля

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Некоторые тонкости

На простых автомобилях вроде ВАЗ 2107 подключение розетки фаркопа к автомобилю подсоединяется проводами к штатной проводке, которая отвечает за заднюю оптику.

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза

Стандартное подключение электрики осуществляется по принципу «папа-мама», не представляет никаких трудностей, поскольку разъемы продаются во всех автомагазинах. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Для подсоединения проводки лучше выбирать многожильные провода из меди.

Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной. Однако электророзетки для европейских авто могут отличаться от аналогичных приспособлений для легковых автоприцепов отечественного производства расположением сигнальных проводов.

Возникает вопрос: как подсоединить розетку в этом случае? Похожая проблема возникает в том случае, когда вилка на автомобиле имеет 13 контактов, а разъем фаркопа – 7.

Для подключения электрики, если речь идет о разных разъемах, используется специальный смарт-коннект. Он позволяет соединить контакты в случаях, когда распайка не совпадает.

При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов

Схема подключения розетки фаркопа на 13 контактов выглядит так, что провода на ней расположены следующим образом:

• 1 – левый поворот;
• 2 – противотуманная фара;
• 3 – земля;
• 4 – правый поворот;
• 5 – правый габарит;
• 6 – стоп-сигнал;
• 7 – левый габарит;
• 8 – задний ход;
• 9 – ток длительной нагрузки;
• 10 – силовой;
• 11 – свободный;
• 12 – свободный;
• 13 – земля.

Читайте также:  Как установить спойлер на багажник13 контактная розетка Схема подключения фаркопа 7 контактов

Чтобы правильно произвести подсоединение проводки, важно иметь познания в области электротехники. Схема подключения розетки прицепа изображена на рисунке 1.

Схема подключения прицепа

Рис. 1 Подсоединение прицепного устройства на систему автомобильной электропроводки

Размещаем электророзетку на металлической раме, которая обеспечивает крепление прицепного устройства к кузову авто. При покупке обратите внимание на то, чтобы тыльная сторона имела резиновые уплотнения. Это нужно, чтобы обеспечить гидроизоляцию контактов электророзетки.

Подсоединение прицепного устройства к системе электропитания авто осуществляется там, где расположена колодка жгута одного из задних фонарей.

Блок согласования

Подсоединение автоприцепа требует внимания не только к тому, насколько схема розетки прицепа подходит к электророзетке на автомобиле. Когда мы пытаемся подсоединить прицепное устройство на автотранспортное средство вроде ВАЗ 2107, у нас не возникнет трудностей – проводка ставится напрямую. Водители современных авто знают, что реакция бортового компьютера на прицеп может быть негативной и привести к неполадкам. Чтобы этого избежать, можно изготовить блок согласования для фаркопа своими руками, схема его позволяет корректно организовать работу электросистемы.

При попытке включить противотуманные фары или поворотники такое устройство посылает сигнал на бортовой компьютер, указывая при этом, какую ветку электроцепи следует задействовать, и какое соединение для этого используется. Изготовив и установив смарт-коннект для фаркопа своими руками, вы обеспечиваете стабильную и правильную работу электросистемы и бортового компьютера.

Подключение фаркопа от А до Я: пособие для начинающего автолюбителя

Фаркоп является одним из наиболее важных элементов автомобиля, если машина используется для транспортировки габаритных грузов в прицепе. Но покупая прицеп, многие автомобилисты сталкиваются с вопросом подключения фаркопа своими руками, об этом мы расскажем ниже. Вы сможете узнать, какова схема подключения прицепа и распиновка розетки фаркопа. Также научитесь правильно подключать устройство.

Монтаж фаркопа осуществляется в такой последовательности:

1. Автомобиль загоняется на эстакаду или смотровую яму. Проводку транспортного средства обесточить, для этого отключить АКБ.
2. Уберите все, что есть в багажнике. Речь идет не только о личных вещах, но и ремкомплекте, запасном колесе. Также следует снять обивку, отсоединив все клипсы.
3. Фаркоп подставить к месту монтажа. Зафиксируйте устройство, правильно отметьте места, в которые будут устанавливаться крепежные элементы.
4. Далее, необходимо просверлить отверстия везде, где будут установлены крепежи. Чтобы избежать возможных неисправностей в будущем, отверстия для крепежных компонентов необходимо обработать антикоррозийным средством. Это поможет увеличить ресурс эксплуатации.
5. Используя болты и шайбы, установите их в отверстия и хорошо затяните, для этого применяя соответствующий ключ.
6. Затем, необходимо сделать еще два отверстия внутри багажника и снизу лонжерона, в процессе работы используйте усиливающие накладки. Это позволит не только усилить крепление, но и будет способствовать снятию нагрузки с кузова.
7. Далее, вставляются болты и устанавливаются накладки. Завершающим этапом будет монтаж электрической части. Чтобы все сделать правильно, рекомендуем прислушаться к советам, о которых узнаете ниже. Выберите один из двух методов. Подробнее об установке фаркопа сможете узнать из видео ниже.

Как подключить розетку фаркопа?

Для правильного подключения прицепа легкового автомобиля и вилки фаркопа на 7 или 13 коннекторов, следует разобраться, по какой схеме будете подключать. Подключение фаркопа в домашних условиях осуществляется в соответствии с одной из двух схем — стандартной или универсальной. Стандартный вариант подключения смарт розетки на 13 или 7 коннекторов к проводке электрики будет актуален, если на устройстве и прицепе автомобиля расположены определенные разъемы. Благодаря контактам разъемов возможно соединение, тогда автолюбитель может произвести все работы при отсутствии схемы подключения прицепа.

Обозначение коннекторов в розетке для монтажа проводки фаркопа

Суть действий будет заключаться в том, чтобы правильно подсоединить контакты смарт розетки на 7 или 13 коннекторов с гнездом. Часто распиновка розетки фаркопа и согласование указывается в сервисной книжке к машине. Но если при подключении разъемов смарт розетки на 7 или 13 контактов для правильного согласования с прицепом необходимо вносить изменения в схему электрики проводки, то этот способ будет не актуален. Автолюбителям приходится использовать универсальный метод, поэтому готовы помочь разобраться в каждом из них.

Стандартный метод

В большинстве старых отечественных авто не предусматривается блок управления и согласования. Автолюбителю можно подключить смарт розетку на 7 или 13 контактов к электрике благодаря использованию имеющейся проводки. В этом случае человек избавляет себя от необходимости применять какие-либо разветвители. То есть, по сути, подключение фаркопа сводится к тому, чтобы соединить проводку с электрикой авто, чтобы на прицепе правильно работала оптика.

Стандартная схема монтажа фаркопа

В этом случае первое, что следует произвести — это изучить схему подключения смарт розетки на 7 или 13 контактов к блоку согласования. Приобретенная розетка подключается так, чтобы контакты были подсоединены к колодке жгута задней оптики автомобиля. Для этого используются соответствующие разъемы.

При диагностике задней оптики можете выявить специальное небольшое окошко. Некоторые производители оснащают корпусы оптики дополнительными разъемами, чтобы при необходимости автомобилист не столкнулся с проблемой замены лампочки. Но будьте готовы к тому, что после работ останется еще один проводок, потребуется с его помощью второй поворотник к прицепу автомобиля.

Как решить такую проблему правильно:

1. Проблему можно решить методом подключения к объемным клипсам.
2. Перед началом работ сам проводок следует прочистить от изоляции, после чего подключить его к кабелю, идущим из разъема смарт розетки на 7 или 13 контактов. Для надежного подключения провода электрики авто прицепа необходимо будет припаять.

Если ремонтные работы будут проводиться таким образом, то заранее желательно подготовить схему электрики в машине. Тем более, если впервые занимаетесь такими работами, то схема в любом случае понадобиться, иначе вероятность того, что что-то сделаете неправильно, очень велика. Поэтому при выполнении работ по монтажу смарт розетки на 7 или 13 контактов (такие устройства наиболее популярны), ориентируйтесь на данные, указанные в схеме. Подробная схема подключения разъемов указана на фото и видео.

Универсальный метод

Если являетесь владельцем современного транспортного средства, то подключение розетки фаркопа осуществляется другим, универсальным методом. Все потому, что новые авто оборудуются более сложной электрической проводкой, поэтому метод монтажа без использования блока согласования не подойдет. Блок согласования выполняет важную роль при монтаже, одной из основных опций устройства является регулярный мониторинг состояния задних фонарей. Когда блок согласования выявит, что норма потребления тока повысится, он предупредит автомобилиста о появившейся ошибке.

Универсальный способ подключения проводки

Именно поэтому большинство специалистов рекомендуют использовать при монтаже блок согласования. Его подсоединение актуально и в том случае, если потребуется осуществить правильную настройку передачи сигналов управления с использованием специальной мультиплексной шины.

Итак, как осуществляется монтаж:

1. Автолюбителю необходимо осуществить монтаж блока согласования, как понимаете, к проводке машины. Следует правильно подсоединить разъемы, если есть схема — то используйте ее. Затем активируйте работу блока согласования, при включении заметите, что на заднюю оптику автомобиля начнут поступать соответствующие сигналы. После этих действий блок управления будет не в состоянии распознать подключенное устройство согласования. Соответственно, сможете без проблем подключить фаркоп.
2. Бывает, что разъемы в прицепе и на блоке согласования не соответствуют друг другу. В этом случае заметите, что разъемы имеют разные контакты, такое бывает, поскольку производителей прицепов, использующие разные технологии при производстве, сегодня достаточно. Если это так, и у вас нет опыта в работе с электрикой в автомобиле, рекомендуем обратиться к мастерам. В противном случае на руках должна быть не только схема подключения и распиновка, но должны понимать, что делаете. Многие автолюбители, понимая, что к чему подключается, могут решить данный вопрос без помощи специалистов, но экспериментировать с методами решения такой проблемы не советуем. По аналогичной схеме осуществляется монтаж грузовых прицепов.

Помните, что монтаж части электрической важен, от этого зависит безопасность на дороге. Иначе можете не только получить штраф от ДПС, но и стать причиной аварии. Ведь автолюбители часто ориентируются о необходимости торможения и остановки на дороге благодаря задней оптики на других авто. После монтажа и в целом перед каждой поездкой необходимо убеждаться в работоспособности оптики на прицепе.

Видео «Монтаж проводки фаркопа»

 Загрузка …

Стандартная и универсальная схемы подключения розетки фаркопа

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

1. Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
2. Отключаете от аккумулятора минусовую клемму.
3. Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
4. Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
5. Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
6. В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
7. Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
8. На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

1. Масса (минус АКБ).
2. Левый поворотник.
3. Правый поворотник.
4. Стоп-сигнал.
5. Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

1. Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
2. В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Схема подключения розетки прицепа автомобиля, распиновка фаркопа

Принятые во всем мире правила предусматривают установку на прицепы (буксируемые транспортные средства, БТС) для легковых машин сигналов поворота влево/вправо, а также стопа. Для подключения проводки БТС к автомобилю применяют два вида розеток на 7 или 13 выводов. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть. Ночью это может стать причиной аварии.

7 и 13 контактов: в чем разница

Основное отличие этих разъемов в том, что устройства, в которых вилка и розетка имеют по 7 выводов (клемм), обеспечивают лишь выполнение основных функций: габариты, повороты и стоп-сигнал. Для большинства водителей этого достаточно, однако тяга к комфорту привела к появлению устройств, в которых используют 13 выводов. Дополнительные контакты необходимы для присоединения оборудования домов на колесах к аккумулятору автомобиля. Причем два вывода обеспечивают постоянное подключение, а еще два подают плюс и минус напряжения питания от аккумулятора машины лишь после включения зажигания.

БТС оборудован электропроводкой, которая напрямую соединяет разъем и соответствующие лампы. Если они соответствуют мощности, то никаких проблем во время присоединения к современным автомобилям не будет.

Если же установлены более мощные источники света, то велика вероятность, что электроника машины отключит разъем от бортовой сети автомобиля. Ведь чем выше мощность, тем сильней ток, а значит, больше нагрузка на проводку.

Поэтому в современных машинах с завода установлен блок согласования, который увеличивает ток, подаваемый на разъем и снимает ограничение по мощности. Естественно, что монтаж такого блока требует прокладки новых кабелей, рассчитанных на увеличенный ток.

Схема подключения прицепа (распиновка) российской розетки на 7 клемм выполнена так:

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. —
6. Лампа стоп-сигнала.
7. Габаритные огни.

Вот европейская (она же универсальная) распиновка розетки фаркопа:

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. Подсветка номера и правый габаритный фонарь.
6. Лампы стоп-сигнала.
7. Правый габаритный фонарь.

Вот распиновка разъема на 13 клемм:

1. Поворотник левой стороны.
2. Задний противотуманный фонарь.
3. Земля для клемм с 1 по 8.
4. Поворотник правой стороны.
5. Левая сторона габаритов и подсветки номера.
6. Лампа стоп-сигнала.
7. Правая сторона габаритов и подсветки номера.
8. Лампа заднего хода.
9. Постоянное напряжение 12 вольт 35 ампер.
10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
11. Земля для клеммы.
12. Сигнальный провод.
13. Земля для клеммы 9.

Другая распиновка

Описанные выше распиновки позволяют без всяких переделок присоединять любой прицеп к любому автомобилю, на котором установлен подходящий разъем. На многих машинах установлены оба вида разъемов, что еще больше увеличивает их универсальность. Поэтому крайне нежелательно менять распиновку. Для этого придется переделывать электрику машины или прицепа и использовать их только друг с другом, без возможности соединения с другими машинами или БТС. К тому же, такая переделка запрещена правилами дорожного движения, принятыми в России. Поэтому в результате переделки вы не только получите проблемы с ГИБДД, но и можете лишиться выплаты по ОСАГО или КАСКО. Ведь полное соответствие транспортного средства установленным в России правилам является одним из обязательных требований страховых компаний.

Распиновка разъема фаркопа

 Полезное

Что бы перевозить разнообразные грузы при помощи прицепа, не достаточно только купить этот самый прицеп. В добавок Вам еще понадобится отдельная категория, дающая право ездить с прицепом (категория Е), так же Ваш автомобиль должен быть специально оборудован – должен быть установлен фаркоп и к прицепу подключена проводка, чтобы на прицепе, так же, как и на автомобиле, работали габаритные огни, стоп сигналы, указатели поворотов и прочее.

Если фаркопа у Вас еще нет – не беда. На сегодняшний день в интернете можно найти кучу фаркопов для любых автомобилей. Вот, к примеру, тут – фаркоп.рф, представлен широкий выбор фаркопок для легковых автомобилей. Так же там Вы найдете все необходимое комплектующее для своего прицепа.

Если быть точным, то на каждом автомобиле можно подключить электрику прицепа по-своему. Т.е. каждый автовладелец вправе подключать провода как захочет и к чему захочет. Дело то не хитрое – вывести провода их задних фар и подключить их к прицепу. Но, как Вы поняли, это не всегда очень удобно. И поэтому, чтобы хоть как-то стандартизировать это все дело, есть специальные разъемы (розетки).

Существует два основных типа таких розеток – 7-ми и 30-ти контактные. Так уж повелось, что на европейской территории и территории стран СНГ получил распространение 7-ми контактный разъем. А вот 30-ти контактный больше популярен в Америке, поэтому его рассматривать мы не будем.

Распиновка розетки фаркопа

Бывают случаи, когда вилка с розеткой не подходят друг к другу. В таком случае придется устанавливать дополнительные переходники. Хорошо, что таковые имеются и не придется полностью переделывать всю проводку прицепа или автомобиля.

Подключать проводку можно 2мя способами. Первый – это когда в автомобиле заводом-изготовителем уже предусмотрен пучек провод для подключения прицепа. В таком случае ничего мудрить не придется, подключаемся к нему и радуемся. Второй случай – не такой приятный – когда все необходимые провода придется выискивать самостоятельно, соединять их в один пучек и уже потом подключать вилку для фаркопа.

Распиновка розетки фаркопа видео

Схема

, 7 направлений — Центр грузовых автомобилей и трейлеров AJ

Это руководство поможет вам. Если вы не можете понять свою проводку даже после прочтения этого руководства, обратитесь за помощью к своему МЕСТНОМУ механику или в магазин трейлеров. Мы предлагаем это, потому что сложно диагностировать проблему с проводкой по телефону.

Если вы проживаете в Гаррисбурге или поблизости от нас, свяжитесь с нами, чтобы назначить время для ремонта вашего прицепа.

Это устрашающая вилка для трейлеров и домов на колесах с 7 направлениями, которую мы все знаем и любим.Большинство новых автомобилей, оснащенных буксирным комплектом, имеют разъемы. Они тоже нужны прицепам с электрическими тормозами. 7-контактный разъем для прицепа имеет диаметр около 2 дюймов, что позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода. Обычно он используется для буксировки тяжелых грузовых прицепов, алюминиевых прицепов, самосвальных прицепов, коммунальных / ландшафтных прицепов, прицепов для оборудования, открытых и закрытых автоцистерн.

Здесь, в AJ’s, мы все слишком хорошо знакомы с несчастными случаями, которые случаются у людей с электрическими розетками: забывают отключить вилку и выдергивают вилку, волоча ее по земле.При всех злоупотреблениях и повседневном износе вы рано или поздно можете обнаружить, что ремонтируете или заменяете один из них.

Если вы когда-нибудь смотрели на разъем для трейлера на 7 мест, вы, вероятно, стояли там и почесывали в затылке в замешательстве. Мы сделаем все возможное, чтобы упростить это, в основном с помощью хорошей диаграммы с цветовой кодировкой. Загрузите приведенное ниже руководство, распечатайте его и сохраните в своем наборе инструментов для использования в будущем.

При обращении к схеме 7-контактной вилки RV убедитесь, что вы смотрите на вилку так, как показано на схеме.Если провода перевернуты, возникнут проблемы. Имейте в виду, что не всегда бывает так просто подобрать цвета, как вы могли бы сделать. Подбирайте функции, а не цвета. Убедитесь, что провод заземления, который обычно белого цвета, надежно прикреплен к раме как со стороны грузовика, так и со стороны прицепа. Заземляющий провод должен быть достаточно большим, чтобы выдержать всю нагрузку; не зависят от заземления через мяч.

Смажьте свечу прицепа. Тонкий слой смазки поможет предотвратить образование оксида меди.Это зеленое вещество, которое образуется при контакте кислорода из воздуха или воды с медью. Вы можете подумать, что резиновые колпачки защищают пробку, но они, как правило, задерживают воду.

Если ваши стоп-сигналы работают или габаритные огни работают, но ничего не работает, когда вы включаете оба одновременно, ваш прицеп не заземлен на грузовик. Поэтому, если вы нажмете на тормоз и все фары прицепа погаснут, вам необходимо заземлить прицеп на грузовик с помощью провода заземления.

Направляющая для вилок для жилых автофургонов с 7 направлениями
(Распечатайте это руководство и сохраните для использования в будущем.)

Как подключить 7 разъемов
(Распечатайте видеозаметки для дальнейшего использования.)

Удачи и счастливого буксировки!

Это всего лишь руководство, которое поможет вам. Если у вас возникли трудности с подключением проводов даже после прочтения этого руководства, обратитесь за помощью к своему МЕСТНОМУ механику или в магазин трейлеров. Мы предлагаем это, потому что сложно диагностировать проблему с проводкой по телефону или в чате.

Если вы проживаете в Гаррисбурге или поблизости от нас, свяжитесь с нами, чтобы назначить время для ремонта вашего прицепа.

Электросхемы прицепа

| Прицепы Северного Техаса

Электросхема

Прицепы должны иметь как минимум ходовые огни, указатели поворота и стоп-сигналы. Для обеспечения питания и подключения к ним подключаются провода буксирующего автомобиля. Это достигается либо через разъем T-One (если он есть в вашем автомобиле), либо через проводку. Разъем T-One предварительно подключен к 4-полюсному плоскому разъему, который можно адаптировать к 6- или 7-контактному круглому разъему.Монтаж проводки требует, чтобы установщик нашел нужные провода в буксирующем автомобиле. Чтобы помочь в решении этой задачи, обратитесь к руководству пользователя или к таблице внизу страницы.

Разъемы

Доступны различные разъемы от четырех до семи контактов для передачи мощности для освещения, а также для вспомогательных функций, таких как электрическое управление тормозами прицепа, резервные фары и т. Д. Выберите разъем, который имеет необходимое количество контактов для функций требуется. Также установите разъем на автомобиль.Он не только будет выглядеть аккуратно, но и поможет избежать потенциальных проблем, связанных с отключением разъема.

4-контактные разъемы

Доступны 4-контактные разъемы

, позволяющие выполнять базовое подключение трех функций освещения (работа, поворот и тормоз), плюс один контакт предназначен для заземляющего провода.

5-контактные разъемы

Доступны 5-контактные разъемы

, позволяющие выполнять базовое подключение трех функций освещения (работа, поворот и тормоз), и, помимо заземления, имеется один контакт для поддержки другой функции.Обычно 5-Way Flat используется для прицепов с тормозами. Дополнительный провод подключается к фонарям заднего хода для отключения тормозов прицепа при движении задним ходом.

6-контактные разъемы

Доступны 6-контактные разъемы

, позволяющие выполнять базовое подключение трех функций освещения (ход, поворот и тормоз). Помимо заземления, доступны два дополнительных контакта для обеспечения двух дополнительных функций.

На схеме ниже показан правильный способ подключения разъема к прицепу или транспортному средству.

Примечание : Черный (12 В) и синий (электрические тормоза) можно поменять местами для соответствия прицепу. Прицепы для лошадей могут использовать центральный штифт для горячего вывода 12 В, R.V. прицепы используют центральный штифт для электрических тормозов.

Помимо трех основных функций освещения, доступны дополнительные контакты для вспомогательного питания, зарядки аккумулятора прицепа и т. Д.

7-контактные вилки типа RV

Вилки типа 7 Way RV в настоящее время являются наиболее распространенными, и приведенная ниже схема поможет правильно подключить прицеп или буксирующее транспортное средство.

7-контактный выход

7-контактный выход

Содержание

Модели для Северной Америки

Разъем для подсоединения навесного оборудования, чтобы на нем загорелся свет, когда едет по дороге.

А — 7 Вывод

B — Терминал Числа

Терминал Номера (Б)	Функция-Задний Подключение	Функция-передняя Подключение
1	Земля	Земля
2	Наводнение	Наводнение
3	Левый указатель поворота	Левый указатель поворота
4	Стоп-сигналы	Не используется
5	Указатель поворота правый	Указатель поворота правый
6	Задний фонарь	Задний фонарь
7	Принадлежность	Не используется

7-контактная розетка (A) используется для подключать фары, указатели поворота и удаленное электрооборудование на прицепах или орудия.Тракторы, оснащенные передней навеской, имеют 7-контактный выпускное отверстие (A) расположено на передней части трактора. Всегда используйте дополнительный свет на буксируемом орудии, когда сигналы трактора и другие огни не видны.

Европейские модели

А — 7 Вывод

B — Терминал Числа

Терминал Номера (Б)	Функция-Задний Подключение	Функция-передняя Подключение
1	Фонарь левого поворота	Фонарь левого поворота
2	Принадлежность	Принадлежность
3	Земля	Земля
4	Фонари правого поворота	Фонари правого поворота
5	Фонарь задний правый	Фонарь задний правый
6	Стоп-сигналы	Не используется
7	Задний левый фонарь	Задний левый фонарь

7-контактная розетка (A) используется для подключать фары, указатели поворота и удаленное электрооборудование на прицепах или орудия.Тракторы, оснащенные передней навеской, имеют 7-контактный выпускное отверстие (A) расположено на передней части трактора. Всегда используйте дополнительный свет на буксируемом орудии, когда сигналы трактора и другие огни не видны.

X-Haibei 7-контактный разъем для прицепа Встроенный световой шнур для тяжелых условий эксплуатации 4 фута 7-контактный разъем жгута проводов: автомобильный

---

Цена:	17 долларов.99
Купон	Купон на дополнительную скидку 8% применяется при оформлении заказа. Подробности Извините. Вы не имеете права на этот купон.

Депозит без импортных сборов и $ 22.25 Доставка в РФ Подробности

• Убедитесь, что это подходит введя номер вашей модели.
• 7-контактные медные лопаточные соединители, отлитые в сверхмощную штекерную головку, длиной 4 фута. Провода из высококачественной чистой 100% меди.
• Желтый, зеленый и коричневый: калибр 14; Синий: калибр 12; Белый и черный: калибр 10
• На одном конце кабеля есть 7-контактная вилка, а на другом конце — 7 проводов с цветным покрытием (для подключения к нужным проводам на прицепе).
• Провода покрыты толстой, но гибкой изоляцией, обеспечивающей гибкость без перегибов.
• Разработан с ФОРМОВАННЫМ цельным концом штекера, который обеспечивает лучшую устойчивость к атмосферным воздействиям; Специальные крылышки на литой заглушке обеспечивают отличный захват

› См. Дополнительные сведения о продукте

Нарва | Руководство по подключению вилки прицепа

7-контактный маленький круглый штекер и розетка

Штырь No.	Схема	Цвет провода
1	Левый поворот	Желтый
2	Сигнал заднего хода	Черный
3	Возвращение на Землю	Белый
4	Поворот вправо	Зеленый
5	Рабочие тормоза	Синий
6	Стоп-сигналы	Красный
7	Задние фонари, габаритные огни и боковые габаритные огни	Коричневый

Кабельный ввод

---

Большие и маленькие круглые соединители соответствуют AS2513-1982.Разъемы для прицепов с 7 и 12 контактами Narva соответствуют всем требованиям ДОПОГ.

ПОСМОТРЕТЬ ВСЕ

6-контактный маленький круглый штекер и розетка

Контакт №	Схема	Цвет провода
1	Задние фонари, габаритные огни и боковые габаритные огни	Коричневый
2	Левый поворот	Желтый
3	Поворот вправо	Зеленый
4	Стоп-сигналы	Красный
5	Рабочие тормоза	Синий
6	Возвращение на Землю	Белый

Кабельный ввод

---

Большие и маленькие круглые соединители соответствуют AS2513-1982.

ПОСМОТРЕТЬ ВСЕ

12-контактный плоский штекер и розетка

Контакт №	Схема	Цвет провода
1	Левый поворот	Желтый
2	Сигнал заднего хода	Черный
3	Возвращение на Землю	Белый
4	Поворот вправо	Зеленый
5	Рабочие тормоза	Синий
6	Стоп-сигналы	Красный
7	Задние фонари, габаритные огни и боковые габаритные огни	Коричневый
8	Зарядное устройство / лебедка	оранжевый
9	Вспомогательное оборудование / Вывод батареи	розовый
10	Возвращение на Землю	Белый
11	Задний противотуманный фонарь	серый
12	Вспомогательное оборудование	фиолетовый

Кабельный ввод

---

Плоские соединители соответствуют австралийскому стандарту AS4177.5-2004. Разъемы для прицепов с 7 и 12 контактами Narva соответствуют всем требованиям ДОПОГ.

ПОСМОТРЕТЬ ВСЕ

7-контактный плоский штекер и розетка

Контакт №	Схема	Цвет провода
1	Левый поворот	Желтый
2	Сигнал заднего хода	Черный
3	Возвращение на Землю	Белый
4	Поворот вправо	Зеленый
5	Рабочие тормоза	Синий
6	Стоп-сигналы	Красный
7	Задние фонари, габаритные огни и боковые габаритные огни	Коричневый

Кабельный ввод

---

Плоские соединители соответствуют австралийскому стандарту AS4177.5-2004. Разъемы для прицепов с 7 и 12 контактами Narva соответствуют всем требованиям ДОПОГ.

ПОСМОТРЕТЬ ВСЕ

7-контактный большой круглый штекер и розетка

Контакт №	Схема	Цвет провода
1	Левый поворот	Желтый
2	Сигнал заднего хода	Черный
3	Возвращение на Землю	Белый
4	Поворот вправо	Зеленый
5	Рабочие тормоза	Синий
6	Стоп-сигналы	Красный
7	Задние фонари, габаритные огни и боковые габаритные огни	Коричневый

Кабельный ввод

---

Большие и маленькие круглые соединители соответствуют AS2513-1982.Разъемы для прицепов с 7 и 12 контактами Narva соответствуют всем требованиям ДОПОГ.

ПОСМОТРЕТЬ ВСЕ

5-контактный большой круглый штекер и розетка

Контакт №	Схема	Цвет провода
2	Левый поворот	Желтый
3	Возвращение на Землю	Белый
5	Поворот вправо	Зеленый
6	Стоп-сигналы	Красный
7	Задние фонари, габаритные огни и боковые габаритные огни	Коричневый

Кабельный ввод

---

Большие и маленькие круглые соединители соответствуют AS2513-1982.

ПОСМОТРЕТЬ ВСЕ

Круглая 7-контактная вилка и розетка для тяжелых условий эксплуатации

Контакт №	Схема	Цвет провода
1 (31)	Возвращение на Землю	Белый
2 (58 л)	Задний левый, зазор и маркер	Черный
3 (L)	Левый поворот	Желтый
4 (54)	Стоп-сигналы	Красный
5 (п)	Поворот вправо	Зеленый
6 (58R)	Правая задняя, ​​зазор и маркер	Коричневый
7 (центр)	Реверс / Вспомогательный	Синий

Кабельный ввод

---

Изготовлено в соответствии со стандартом SAEJ560 и австралийским стандартом AS4735-2003 в соответствии с требованиями для транспортных средств и прицепов старше 3 лет.5 тонн. Эти разъемы рассчитаны на продолжительную работу 40 А. Контакт № 1 имеет самозаземление (только для литья под давлением) с максимальным током 70 А и допускает провода сечением от 4 до 8 мм2.

ПОСМОТРЕТЬ ВСЕ

Плоская 7-контактная розетка с разъемом для аккумулятора

Контакт №	Схема	Цвет провода
1	Левый поворот	Желтый
2	Сигнал заднего хода	Черный
3	Возвращение на Землю	Белый
4	Поворот вправо	Зеленый
5	Рабочие тормоза	Синий
6	Стоп-сигналы	Красный
7	Задние фонари, габаритные огни и боковые габаритные огни	Коричневый

Кабельный ввод

---

Плоские соединители соответствуют австралийскому стандарту AS4177.5-2004. Разъемы для прицепов с 7 и 12 контактами Narva соответствуют всем требованиям ДОПОГ.

ПОСМОТРЕТЬ ПРОДУКТ

7-контактный круглый штекер и розетка EBS

Контакт №	Схема	Размер кабеля	АБС	EBS	Цвет провода
1	Электромагнитные регулирующие клапаны (Pos +)	4,0 мм2			Красный
2	Электроника (Pos +)	1.5 мм2			Черный
3	Электроника (Neg-)	1,5 мм2			Желтый
4	Электромагнитные регулирующие клапаны (Neg-)	4,0 мм2			Коричневый
5	Предупреждающее устройство	1.5 мм2			Белый
6	Шина CAN (высокий)	1,5 мм2			Белый / Зеленый
7	Шина CAN (Низкая)	1,5 мм2			Белый / Коричневый

Кабельный ввод

---

С 1 января 2015 года все новые прицепы (за исключением случаев) должны соответствовать требованиям ADR38 / 04, в которых указывается, что они имеют либо антиблокировочную тормозную систему (ABS), либо электронную тормозную систему (EBS) для автоматической регулировки тормозов.Разъемы EBS (электронная тормозная система) используются для электрического соединения тормозных систем ABS / EBS между грузовиком и прицепом для электрических систем как на 12 В, так и на 24 В. В то время как ABS имеет 5 контактов, для EBS требуются два дополнительных контакта (всего 7 контактов) для обмена данными между кабиной и прицепом для оптимизации тормозного эффекта. Вилки подключаются к розеткам с помощью стальной защелки, чтобы исключить случайное отключение. Розетки снабжены системой выталкивания вилки на случай неправильного подключения вилки.Механическая прочность и водонепроницаемость гарантируют эффективное и надежное электрическое соединение.

ПОСМОТРЕТЬ ВСЕ

13-контактный круглый штекер и розетка

Контакт №	Схема	Цвет провода
1	Левый поворот	Желтый
2	Задний противотуманный фонарь	Синий
3	Земля (контакты с 1 по 8)	Белый
4	Поворот вправо	Зеленый
5	Фонари задние (правые), габаритные и боковые габаритные огни	Коричневый
6	Стоп-сигналы	Красный
7	Задние фонари (L), габаритные огни и боковые габаритные огни	Черный
8	Сигнал заднего хода	розовый
9	Блок питания (Bat.+)	оранжевый
10	Источник питания (Ign, +)	серый
11	Земля (контакт 10)	Белый / Черный
12	Запасной	Белый
13	Земля (контакт 9)	Белый / Красный

Кабельный ввод

---

ПОСМОТРЕТЬ ВСЕ

15-контактный круглый штекер и розетка для тяжелых условий эксплуатации

Штырь No.	Схема	Цвет провода
1	Левый поворот	Желтый
2	Поворот вправо	Зеленый
3	Задний противотуманный фонарь	Синий
4	Земля (контакты 1-3, 5-12)	Белый
5	Задние фонари (L), габаритные огни и боковые габаритные огни	Черный
6	Фонари задние (правые), габаритные и боковые габаритные огни	Коричневый
7	Стоп-сигналы	Красный
8	Сигнал заднего хода	розовый
9	Блок питания (Bat.+)	оранжевый
10	Датчик тормозных колодок	серый
11	Пружинный дисплей тормоза	Белый / Черный
12	Подъем оси	Белый / Синий
13	Земля (контакты 14 и 15)	Белый / Красный
14	Шина CAN (высокий)	Белый / Зеленый
15	Шина CAN (Низкая)	Белый / Коричневый

Кабельный ввод

---

Соединители для тяжелых условий эксплуатации соответствуют стандарту AS4735-2003 в соответствии с требованиями для транспортных средств и прицепов старше 3 лет.5 тонн.

ПОСМОТРЕТЬ ВСЕ

Электромонтаж прицепного устройства

На съемном дворе много людей. Вам нужен служебный прицеп недорого, а верфь поможет вам подключить сцепное устройство и предохранительные цепи. Теперь поехать домой и погрузить в трейлер всю жизнь подростка, а затем отправить ее в колледж за несколько штатов.

Но не раньше, чем вы включите фары на трейлере.Автосалон не позволит вам уехать, пока не загорится свет. К тому же вилка прицепа на задней части грузовика никак не совпадает с вилкой на прицепе. Дружелюбный помощник по прицепу указывает на дисплей электрических разъемов и предлагает, чтобы, если вы не можете заставить их работать самостоятельно, он может попросить механика сделать это за вас первым делом в понедельник утром.

Отчаянные времена, отчаянные меры
Электропроводка прицепа может оказаться простой задачей. Многие транспортные средства, особенно пикапы и внедорожники, предварительно оснащены прицепами.Если есть предустановленная заминка, возможно, разъем уже находится за удобной подпружиненной крышкой. Или, если вы купили новый автомобиль, вы можете найти ремни, необходимые для установки разъема внутри перчаточного ящика. Просто отсоедините разъем от задних фонарей на грузовике, подключите жгут проводов прицепа между вилкой и розеткой, и все готово.

Но электромонтаж прицепа может оказаться непростым делом. Если вы буксируете только на день и никогда не планируете буксировать снова, вы можете подобрать адаптеры, которые заменяют лампы задних фонарей в вашем автомобиле, и на них свисают провода с косичками.То, как вы прокладываете провода от осветительных розеток к сцепке, может быть проблематичным. А что, если у вас есть прицеп с простыми одноламповыми фарами и автомобиль с несколькими задними фонарями, как большинство европейских автомобилей? По крайней мере, есть вероятность, что прицеп и транспортное средство используют разные разъемы, поскольку в индустрии буксировки используются как минимум четыре разных стиля.

от красного к зеленому к белому

Начнем с основ. Большинство прицепов имеют три контура — для ходовых огней, а также левого и правого стоп-сигналов.Стоп-сигналы будут мигать для функции указателя поворота — это зависит от реле мигалок в автомобиле, чтобы узнать, когда включены стоп-сигналы, и мигать соответствующей нитью накала. Так что технически вам нужно всего три провода к прицепу плюс провод заземления.

Всегда прокладывайте заземляющий провод от рамы автомобиля (не от сцепного устройства или бампера) до прицепа. Контакт металл-металл в сцепке недостаточно надежен для надежного соединения.

Это означает, что вам понадобится разъем как минимум с четырьмя контактами.Неудивительно, что в стандартном плоском разъеме для прицепов используются четыре штыря, причем один штырь без кожуха на конце транспортного средства предназначен для заземления. В других распространенных стилях разъемов используются пять, шесть или семь контактов, и именно эти стили устанавливаются производителями на новые автомобили. Почему больше четырех? В более крупных прицепах иногда используется отдельная цепь для включения фар по бокам и спереди прицепа. В некоторых прицепах используются тормоза с электрическим приводом. В закрытых прицепах нередко имеется внутреннее освещение или аксессуары, питаемые от аккумуляторной батареи транспортного средства, так что это означает другую цепь.Не урод. Пока вы занимаетесь только одной схемой за раз, эта работа не потребует от вас чтения тех схематических диаграмм, на которых есть крошечные провода, помеченные шрифтом, слишком маленьким, чтобы их мог прочитать даже юрист.

Внебиржевой

У вас есть 7-контактный разъем на грузовике и линейный 4-контактный разъем на прицепе? Мы нашли в магазине автозапчастей адаптер, который позволяет подключать и работать. Другие варианты разъемов могут быть адаптированы к готовым деталям.

Сращивание

Худший случай — у вас есть легковой или грузовой автомобиль без огней для прицепа и прицеп с жгутом, заканчивающимся обрезанными проводами. Вам не понадобится ничего сложнее, чем 12-вольтовая контрольная лампа или вольтметр, а также некоторые возможности для сварки. Начните с включения ходовых огней автомобиля. Теперь проверьте проводку автомобиля, чтобы определить, какой из проводов, ведущих к задним фарам, горячий. Соедините этот провод и подведите его к разъему прицепа со стороны автомобиля.Какой штифт? Разъем должен поставляться со списком, в котором указывается, какой контакт какой цепи управляет. Следуйте ему — но ни на минуту не верьте, что кто-то, кто подключил ваш автомобиль до вас, следовал чему-либо, кроме его собственной прихоти. Пометьте каждый провод его функцией, как вы ее определяете. Теперь вы можете выключить ходовые огни и активировать левый указатель поворота. Определите, какая цепь является мигалкой, и повторите для правого указателя поворота. Подключите все к разъему.

Отдельно, но не равно

В некоторых автомобилях используются отдельные лампы для тормозов и сигналов поворота задних фонарей.Это нормально — пока вы не поймете, что в трейлере используется одна лампа с двумя нитями накаливания для всех трех функций. Один из вариантов — установка на прицеп еще одной задней фары, но существует более простое решение. В месте аренды прицепа и в большинстве магазинов автозапчастей продаются простые электронные адаптеры, сочетающие в себе функции стоп-сигнала и сигнала поворота. Он устанавливается в жгут непосредственно перед разъемом прицепа.

Прочие цепи

Некоторые большие прицепы имеют отдельную цепь для габаритных или габаритных огней, которые отделены от ходовых огней в узлах задних фонарей.Возможно, вам потребуется добавить еще одну схему для их обработки. Если вы попытаетесь подключить их параллельно с обычной парой ходовых огней, вы можете перегрузить выключатель фар автомобиля, поэтому вам нужно будет добавить реле для управления дополнительным током.

Также может быть 12-вольтная цепь для ходовых огней внутри прицепа или для зарядки аккумуляторной батареи прицепа в случае туристического прицепа. Эта цепь, вероятно, будет горячей при каждом работающем двигателе, но ею можно управлять с помощью переключателя на приборной панели.Убедитесь, что провода имеют калибр, достаточный для выдерживания нагрузки (полностью разряженная аккумуляторная батарея прицепа с глубоким циклом может потреблять 20 или более ампер при запуске двигателя). Настоятельно рекомендуется использовать изолятор батареи. Это предотвратит разрядку аккумуляторной батареи транспортного средства от прицепа и предотвратит выбросы тока от перегорания проводки или сгорания предохранителя.

Эй, Нелли

Это приводит к концепции электрических тормозов прицепа. Они активируются контроллером транспортного средства, который увеличивает напряжение на тормозах пропорционально замедлению транспортного средства.Для этого требуется провод от контроллера к тормозу прицепа. (Вот почему некоторые разъемы имеют до семи контактов, чтобы обеспечить возможность подключения нескольких цепей.) Используйте 12-ga. провод для этой схемы. Если у вас есть электрические тормоза прицепа, в цепи должны быть вспомогательная аккумуляторная батарея и аварийный выключатель, чтобы замедлить прицеп, если он отсоединяется от сцепного устройства.

Собираем все вместе

Как сделать подключения? Мы видели множество трейлеров, грохочущих по дороге с мигающим или приглушенным светом.Скорее всего, если вы посмотрите на проводку на одной из этих установок, вы увидите провода, скрученные вместе и изолированные изолентой. Почти так же плохи обжимные соединители автомобильного типа, которые не выдерживают вибрации и влаги. Любой обжимной соединитель, подвергающийся воздействию элементов, будет иметь короткий срок службы. Даже не думайте об использовании бытовых гаек для проволоки — они открутятся за несколько сотен миль. Мы используем резьбовые соединители Posi-Lock, показанные здесь, для быстрой работы. В нашем собственном прицепе все соединения выполнены припоем и термоусадочной трубкой из ПВХ.

Когда вы застегиваете пуговицу, нанесите пленку диэлектрической смазки на разъемы сцепного устройства, чтобы влага не разъедала контакты.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Australian Trailer Plug and Socket Pinout Распиновка 7-контактных разъемов, плоских и круглых — Find Thingy

Вот схемы подключения, на которых показаны контакты вилки и розетки для наиболее распространенных круглых и прямоугольных соединений прицепов, используемых в Австралии. Я поместил это здесь, потому что мне было трудно найти и понять это для моих трейлеров.

Если у вас круглый разъем, приношу свои соболезнования. Получите плоский. Почему? Во-первых, какой именно раунд? В настоящее время в Австралии используются как минимум 3 различных 7-контактных круглых разъема.Квинсленд предпочитает маленькие 7-кеглемные патроны, а, видимо, викторианцы предпочитают большие 7-кеглемные патроны с совершенно другой распиновкой! Существует также усиленный 7-контактный патрон, который снова отличается! Почему? Ну почему? И вы также можете вставить пару старых 5- и 6-контактных круглых разъемов, чтобы было больше запутать (я не думаю, что они все еще используются, поэтому я не помещал их здесь). Плюс ко всему, иногда маленький 7-контактный круг поворачивается так, что желтая булавка оказывается наверху!

С другой стороны, плоские разъемы имеют только одну возможную распиновку в Австралии, одну возможную ориентацию (они не повернуты наполовину), а расширенная 12-контактная версия даже совместима с 7-контактной.Таким образом, каждая прямоугольная розетка в Австралии совместима с любой прямоугольной вилкой!

Обязательный отказ от ответственности — я программист, а не электрик, поэтому сначала проверьте 🙂 Большинство изображений предоставлено Varta — производителем вилок, розеток и адаптеров, продаваемых в Австралии.

7 Pin Flat (Лучшее!)

(Изображение из Варты). Лучшее! Все диаграммы показаны со стороны кабеля. Это означает, что это:

7-контактный разъем (изображение из Википедии) :

На самом деле выглядит так:

(Мое фото) .Черный и синий провода не соединены на изображении выше, поскольку они не нужны для этого полуприцепа без тормозов или вспомогательного / заднего хода. Контакт заземления (3) находится немного дальше от камеры — он немного ниже остальных контактов.

Устранение неисправностей плоских

Если ваш разъем для плоского прицепа не работает, вот отличное исправление от Рика в комментариях:

Перестала работать правая вспышка, с проводкой все в норме, винты соединения в норме. Немного погодя я обнаружил, что, поскольку вилка довольно надежно удерживается в розетке, у меня возникло искушение пошевелить вилкой из стороны в сторону, чтобы высвободить ее.При этом разрезная латунная охватываемая часть вилки закрылась и, будучи латунной, не подпруживалась, теряя контакт с охватывающей частью в розетке. Простое решение: аккуратно вдавите лезвие ножа в разрез, чтобы он расширился и сопротивлялся покачиванию.

Похоже, что булавка номер 1 на моей фотографии выше (желтая) нуждается в этой обработке. Большое спасибо, Рик!

12-контактный плоский (расширенный лучший!)

Это расширение 7-контактного разъема. Плоский 7-контактный штекер подходит для 12-контактного плоского разъема и отлично работает, и наоборот.

(Изображение из Варты). Все схемы показаны со стороны кабеля — см. Пример выше

Малый 7-контактный круглый (QLD)

Идентификация: Размер штекера аналогичен австралийской монете достоинством 10 центов. Розетка и вилка имеют ключ. Зазор между 1 и 6 на этой вилке заметно больше, хотя в некоторых местах прицепа этот разъем поворачивается так, что выемка для ключа находится внизу, а желтый — вверху.

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Большой 7-контактный круглый (VIC)

Идентификация: Размер вилки аналогичен австралийской монете достоинством 20 центов. Штифты расположены равномерно. Розетка и вилка имеют ключ.

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Heavy Duty 7 Pin Round

Идентификация: Размер вилки аналогичен австралийской монете 50 центов. Земля больше булавки. На розетке или вилке нет ключа (кроме штыря заземления увеличенного размера).

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Круто быть квадратным (ну, прямоугольным)

По моему личному опыту, плоский штекер более надежен. Я использовал небольшой 7-контактный круглый разъем в течение 10 лет, а затем после многократной замены вилки за последние 15 лет менял на 7-контактный плоский разъем, и у меня никогда не было проблем с плоским разъемом. У меня был один автомобиль с 12-контактным разъемом и прицеп с 7-контактным разъемом, и они успешно играли в течение многих лет.

Почему надежнее? Одна из причин заключается в том, что у плоского разъема охватывающая часть (часть, которая вам нужна больше всего) закрыта и прикреплена к транспортному средству, но с круглыми разъемами это немного сложнее. Вот так выглядит 7-контактная круглая вилка прицепа:

7-контактный круглый штекер на прицепе имеет отдельные розетки для каждого контакта. Что с этим не так? Что ж, я не могу позволить себе роскошь хранить свои трейлеры в гараже — они находятся вне пределов стихии — и это здорово, если вам нравится давать приют для жуков.Я не могу сосчитать, сколько раз мне приходилось вынимать твари из этих крошечных розеток на конце 7-контактного круглого разъема. Иначе обстоит дело с 7-контактным плоским — на стороне прицепа есть штыри — см. Ниже:

na na na na na na na na na na na na na na na na na Flatman! (и лента)

Это может быть только я, но я также думаю, что имеет больше смысла иметь розетки, а не штыри. Представьте, что ваши домашние электрические розетки были штырями, а у вас из стен торчали штыри на 240 В, которые были под напряжением.Трудно замкнуть электрическую розетку, так как вам нужны два токопроводящих штыря, в то время как закоротить штырьки под напряжением — это просто прикоснуться к двум контактам чем-то проводящим (например, отверткой, пальцем и т. Д.).

Так что, если у вас есть выбор, не торопитесь! В течение многих лет в Квинсленде наиболее распространенными были маленькие 7 кегли, но примерно с 2010 года плоские стали нормой.
