Что такое датчик, какие функции выполняет и где используется

Содержание

Что такое датчики и зачем они нужны
Введение в датчики
Что такое датчик?
Классификация датчиков
Активный датчик
Пассивный датчик
Также датчики подразделяются на
Аналоговые
Цифровые
Обзор полезного набора датчиков для Arduino

Что такое датчики и зачем они нужны

При изучении робототехники возникает вопрос – что такое датчики? Датчики еще часто называю сенсорами.

Датчики — это детекторы, которые имеют возможность измерять некоторые физические качества, такие как давление или свет.

Датчик после этого будет преобразовывать измерение в сигнал, который может быть передан для анализа. Большинство датчиков, используемых сегодня существует для того, чтобы иметь возможность общаться с электронным устройством, которое будет делать измерения и записи.

датчик что это

Наличие датчиков обязательно для всех систем автоматизации. Именно датчики позволяют создать робота, который может реагировать на изменение различных параметров окружающей среды. Получая информацию от датчиков, робот выполняет различные действия согласно заложенной в него программе.

Можно сказать, что наличие датчиков и обратной связи с ними, отличает робота от автоматизированного устройства. Изучая робототехнику можно быстро узнать, что такое датчик и как использовать различные типы датчиков.

Сегодня вы сможете найти датчики в широком диапазоне различных устройств, которые вы используете регулярно. Сенсорный экран, который у вас есть на телефоне.

экран смартфона

Ультразвуковые датчики для открытия дверей в торговых центрах, герконовые датчики для систем сигнализации и множество других. Датчики являются очень распространенной частью повседневной жизни.

Введение в датчики

Мир полон сенсоров. В нашей повседневной жизни мы сталкиваемся с автоматизацией во всех видах деятельности. Автоматизация включает включение света и вентилятора, с использованием мобильных телефонов. Управление телевизором с помощью мобильных приложений.

управление и мониторинг

Регулировки температуры в помещении. Обеспечение пожарной безопасности при помощи детекторов дыма и т.д. Все это делается с помощью датчиков. В наши дни любой встроенный системный продукт имеет встроенные датчики. Есть множество приложений, таких как мобильные управляемые камеры видеонаблюдения.

Приложения мониторинга и прогнозирования погоды и т. д. Датчики играют очень важную роль в профилактике и обнаружении заболеваний в здравоохранении. Поэтому, прежде чем проектировать датчик, использующий приложение, мы должны понять, что такое датчик, что именно делает датчик и сколько типов датчиков доступны.

Что такое датчик?

Датчик определяется как устройство или модуль, который помогает обнаружить любые изменения в физической величине такой как давление, сила или электрическая величина, как ток или любой другой вид энергии. После наблюдать изменениями, датчик посылает обнаруженный входной сигнал к микроконтроллеру или микропроцессору.

микроконтроллер

Наконец, датчик выдает считываемый выходной сигнал, который может быть либо оптическим, либо электрическим, либо любой формой сигнала, соответствующей изменению входного сигнала. В любой измерительной системе большую роль играют датчики.

Фактически, датчики являются первым элементом в структурной схеме измерительной системы, который вступает в непосредственный контакт с переменными для получения действительного выхода. Теперь вы знаете, что такое датчик и что на самом деле означает датчик.

Классификация датчиков

Активный датчик

Что такое активные датчик – это тип датчиков, который производит выходной сигнал с помощью внешнего источника возбуждения.

Собственные физические свойства датчика изменяются в зависимости от применяемого внешнего воздействия. Например, тензометрический датчик.

тензометрический датчик

При нажатии на такой датчик воздействие преобразуется в электрический сигнал и сигнал передается в считывающее устройство.

Пассивный датчик

Пассивные датчики тип датчиков, который производит выходной сигнал без помощи внешнего источника возбуждения.

Им не нужны никакие дополнительные токи или напряжения. Например, термопара, которая генерирует значение напряжения, соответствующее приложенному теплу.

датчик температуры

Она не требует никакого внешнего электропитания.

Также датчики подразделяются на

Аналоговые

Что такое аналоговый датчик – это сенсор, который производит непрерывный сигнал относительно времени с аналоговым выходом.

Сформированный аналоговый выходной сигнал пропорционален измеряемому им входному сигналу. Как правило, аналоговое напряжение лежит в диапазоне от 0 до 10 В или в качестве выходного сигнала используется ток.

аналоговый датчик Arduino

Примерами физических параметров для непрерывных сигналов могут служить температура, усилие, давление, смещение и др. Например, аналоговый датчик линии Arduino.

Цифровые

Цифровые датчики-это те, которые производят дискретные выходные сигналы.

Дискретные сигналы будут не непрерывными во времени и могут быть представлены в “битах” для последовательной передачи и в “байтах” для параллельной передачи. Измеряемая величина будет представлена в цифровом формате. Цифровой выход может быть в форме логики 1 или логики 0 (включено-выключено).

Цифровой датчик состоит из датчика, кабеля и передатчика. Измеренный сигнал преобразован в цифровой сигнал внутри датчика самого без любого внешнего компонента. Кабель используется для передачи на большие расстояния. Примером цифрового датчика может служить энкодер.

энкодеры

Он включает в себя цифровой светодиод и фотодиод, используемый для получения цифрового сигнала для измерения скорости вращающегося вала. Диск прикреплен к вращающемуся валу. Вращающийся вал имеет по окружности прозрачные пазы. Когда вал вращается со скоростью, диск также вращается вместе с ним.

принцип работы энкодера

Сигнал от светодиода проходит через паз и фиксируется фотодиодом. Выходным сигналом будет логическая 1 или логический 0. Выходные данные отображаются на ЖК-дисплее после прохождения через счетчик.

В настоящее время есть огромное количество датчиков для различных целей и каждый год датчики становятся все совершеннее. Сейчас все больше становится программируемых датчиков, которые можно калибровать и программировать на различные виды измерений.

Обычно в комплекте с этими датчиками идет достаточно подробная инструкция со схемами подключения, способами настройки и программирования датчиков.

Обзор полезного набора датчиков для Arduino

Что такое детектор (датчик) движения, для чего он необходим

Что такое детектор движения и в чем его актуальность?

Каждый человек, выбирая камеру для видеонаблюдения, в первую очередь смотрит на ее разрешение. Это вполне логично, ведь чем больше данный показатель, тем более качественным будет материал. Но в это время не нужно забыть, что высокое качество требует достаточно места для хранения данных – чем выше показатель качества, тем больше будет занимать запись, поэтому нужно тратить финансовые средства на покупку дополнительного оборудования для хранения информации. Если вы хотите обеспечить высокое качество картинки и в это время не тратиться, вам просто нужен датчик движения.

Что представляет собой датчик движения?

Датчик, предназначенный для отправки сигнала на видеооборудование. При этом в аналоговом и цифровом оборудовании принцип работы датчика несколько отличается. Различия заключаются в области виденья: аналоговая камера при срабатывании датчика записывает все, что попадает в поле виденья. В некоторых камерах есть функция буферизации — подразумевает запись за 10 секунд до обнаружения каких-либо движений, что дает возможность решить любые ситуации существенно быстрей.

В аналоговой камере нет функции оповещения о движении.

Цифровой датчик работает аналогично, как и в аналоге. При этом камеры умеют оповещать владельца имущества о каких-либо изменениях на территории. Кроме этого, есть усовершенствованные модели, которые имеют более широкие возможности – вы имеете возможность выбрать определенную область при попадании какого-нибудь объекта, на которой начинается запись. То есть, детектор будет работать только на установленной зоне, а не по всей площади видимости. К примеру, можно установить точку возле автомобиля, что позволит обеспечить максимальную защиту, а не записывать каждый раз, когда кто-то прошел по улице.

Какие камеры имеют датчики движения?

На сегодняшний день датчик движения – это обязательно условие абсолютно для всех моделей камер. Первыми имели в своей конструкции подобный датчик аналоговые камеры, но в это время они не совмещались с оборудованием для записи, что делало их малоэффективными. Сегодня данная проблема была решена.

А вот что касается оборудования IP и AHD, то в данном случае проблема полностью сохранена, поэтому при покупке всегда уточняйте, работает ли датчик движения. Иначе вам нужно выделять место на диске для архива и постоянной записи. В свою очередь подобное оборудование способно высылать письмо или СМС, если произошло движение в определенной точке.

Методы реализации обнаружения движения:

Программный метод. Основное преимущество подобного метода заключается в том, что есть возможность настроить зону, которая дает возможность исключить «проблемные» точки, к примеру, ветки деревьев и перемещающиеся на границе контролируемой территории автомобили и случайных прохожих. За счет этого удалось достигнуть минимального уровня ложных срабатываний в подобных устройствах. Единственный недостаток видеокамер с программным методом обнаружения движения – достаточно высокая стоимость, если сравнивать с аппаратным способом.

Аппаратный метод. Данный способ имеет более широкую гибкость настроек. Невозможно достигнуть полного соответствия областей контроля и камеры, что создает проблемы при уличной установке. Они могут реагировать на теплый воздух и прочие внешние факторы. В это время стоимость оборудования с аппаратным методом более доступная.

Как видите, детектор движения – это полезное дополнение к каждой видеокамере, которое позволит экономить пространство на диске, в это время качество материала будет на высшем уровне. Но в многих камерах видеонаблюдения есть встроенный датчик движения, либо цифровой датчик.

Что такое датчики и как они работают?

По

Роберт Шелдон

Что такое датчик?
Датчик — это устройство, которое обнаруживает и реагирует на входные данные определенного типа из физической среды. Входными данными могут быть свет, тепло, движение, влажность, давление или любое количество других явлений окружающей среды. Выходным сигналом обычно является сигнал, который преобразуется в удобочитаемый дисплей в месте расположения датчика или передается в электронном виде по сети для считывания или дальнейшей обработки.
Датчики играют ключевую роль в Интернете вещей (IoT). Они позволяют создать экосистему для сбора и обработки данных о конкретной среде, чтобы ее можно было отслеживать, управлять и контролировать более легко и эффективно. Датчики IoT используются дома, в полевых условиях, в автомобилях, самолетах, в промышленных условиях и в других условиях. Датчики преодолевают разрыв между физическим миром и логическим миром, выступая в роли глаз и ушей для вычислительной инфраструктуры, которая анализирует и воздействует на данные, собранные датчиками.
Схема, иллюстрирующая датчик IoT в действии.
Какие бывают датчики? Датчики
можно разделить на несколько категорий. Один общий подход состоит в том, чтобы классифицировать их как активные или пассивные. Активный датчик — это датчик, которому требуется внешний источник питания, чтобы он мог реагировать на входные данные окружающей среды и генерировать выходные данные. Например, датчики, используемые в метеорологических спутниках, часто требуют некоторого источника энергии для предоставления метеорологических данных об атмосфере Земли.

Пассивный датчик, с другой стороны, не требует внешнего источника питания для обнаружения воздействия окружающей среды. В своей силе он полагается на саму окружающую среду, используя такие источники, как свет или тепловая энергия. Хорошим примером является ртутный стеклянный термометр. Ртуть расширяется и сжимается в ответ на колебания температуры, в результате чего ее уровень в стеклянной трубке становится выше или ниже. Внешняя маркировка представляет собой удобочитаемый датчик для просмотра температуры.
Некоторые типы датчиков, такие как сейсмические датчики и датчики инфракрасного излучения, доступны как в активной, так и в пассивной форме. Среда, в которой развернут датчик, обычно определяет, какой тип лучше всего подходит для приложения.

Еще один способ классификации датчиков — по тому, являются ли они аналоговыми или цифровыми, в зависимости от типа выходного сигнала, производимого датчиками. Аналоговые датчики преобразуют входные данные окружающей среды в выходные аналоговые сигналы, которые являются непрерывными и переменными. Термопары, которые используются в газовых водонагревателях, представляют собой хороший пример аналоговых датчиков. Контрольная лампочка водонагревателя постоянно нагревает термопару. Если контрольная лампочка гаснет, термопара охлаждается, посылая другой аналоговый сигнал, указывающий, что подачу газа следует перекрыть.
В отличие от аналоговых датчиков, цифровые датчики преобразуют входные данные окружающей среды в дискретные цифровые сигналы, которые передаются в двоичном формате (1 и 0). Цифровые датчики стали широко распространены во всех отраслях, во многих случаях заменяя аналоговые датчики.
Например, цифровые датчики теперь используются для измерения влажности, температуры, атмосферного давления, качества воздуха и многих других типов явлений окружающей среды.
Как и в случае с активными и пассивными датчиками, некоторые типы датчиков, такие как датчики температуры или давления, доступны как в аналоговом, так и в цифровом виде. В этом случае среда, в которой датчик будет работать, обычно определяет, какой вариант является лучшим.
Датчики
также обычно классифицируют по типу факторов окружающей среды, которые они отслеживают. Вот несколько распространенных примеров:
Акселерометр. Датчик этого типа обнаруживает изменения гравитационного ускорения, что позволяет измерять наклон, вибрацию и, конечно же, ускорение. Датчики акселерометра используются в самых разных отраслях: от бытовой электроники до профессионального спорта, аэрокосмической и авиационной промышленности.
Химический. Химические датчики обнаруживают конкретное химическое вещество в среде (газовой, жидкой или твердой). Химический датчик можно использовать для определения уровня питательных веществ в почве на поле, дыма или угарного газа в помещении, уровня pH в водоеме, количества алкоголя в чьем-то дыхании или в любом количестве других сценариев. Например, датчик кислорода в системе контроля выбросов автомобиля будет контролировать соотношение бензина и кислорода, обычно посредством химической реакции, которая генерирует напряжение. Компьютер в моторном отсеке считывает напряжение и, если смесь не оптимальна, корректирует соотношение.

Влажность. Эти датчики могут определять уровень водяных паров в воздухе для определения относительной влажности. Датчики влажности часто включают показания температуры, поскольку относительная влажность зависит от температуры воздуха. Датчики используются в самых разных отраслях и условиях, включая сельское хозяйство, производство, центры обработки данных, метеорологию, отопление, вентиляцию и кондиционирование воздуха (HVAC).
Уровень. Датчик уровня может определять уровень физического вещества, такого как вода, топливо, охлаждающая жидкость, зерно, удобрения или отходы. Автомобилисты, например, полагаются на свои датчики уровня газа, чтобы убедиться, что они не застряли на обочине дороги. Датчики уровня также используются в системах предупреждения о цунами.

Движение. Датчики движения могут обнаруживать физическое движение в определенном пространстве (поле обнаружения) и могут использоваться для управления освещением, камерами, парковочными воротами, водопроводными кранами, системами безопасности, автоматическими открывателями дверей и многими другими системами. Датчики обычно посылают некоторый тип энергии, такой как микроволны, ультразвуковые волны или световые лучи, и могут обнаруживать, когда поток энергии прерывается чем-то, встающим на его пути.
Оптический. Оптические датчики, также называемые фотодатчиками, могут обнаруживать световые волны в различных точках светового спектра, включая ультрафиолетовый свет, видимый свет и инфракрасный свет. Оптические датчики широко используются в смартфонах, робототехнике, проигрывателях Blu-ray, системах домашней безопасности, медицинских устройствах и множестве других систем.

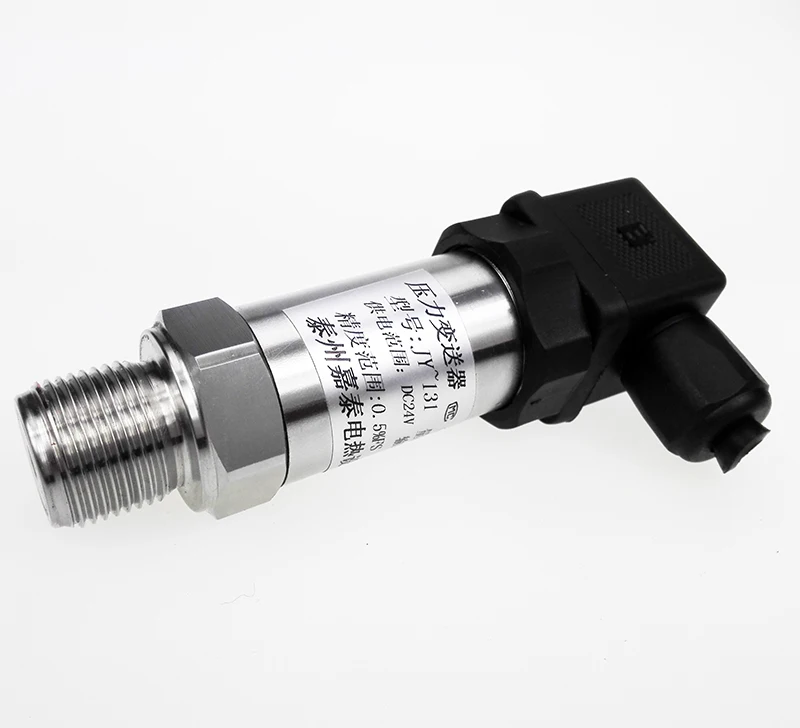

Давление. Эти датчики определяют давление жидкости или газа и широко используются в машинах, автомобилях, самолетах, системах отопления, вентиляции и кондиционирования воздуха и других средах. Они также играют важную роль в метеорологии, измеряя атмосферное давление. Кроме того, датчики давления можно использовать для контроля потока газов или жидкостей, часто для того, чтобы поток можно было регулировать.
Близость. Датчики приближения обнаруживают присутствие объекта или определяют расстояние между объектами. Мониторы приближения используются в лифтах, сборочных линиях, парковках, розничных магазинах, автомобилях, робототехнике и многих других средах.
Температура. Эти датчики могут определять температуру целевой среды, будь то газ, жидкость или воздух. Датчики температуры используются в самых разных устройствах и средах, таких как бытовая техника, машины, самолеты, автомобили, компьютеры, теплицы, фермы, термостаты и многие другие устройства.
Сенсорный. Сенсорные устройства обнаруживают физический контакт с контролируемой поверхностью. Сенсорные датчики широко используются в электронных устройствах для поддержки технологий трекпада и сенсорного экрана. Они также используются во многих других системах, таких как лифты, робототехника и дозаторы мыла.
Выше приведены лишь некоторые из различных типов датчиков, используемых в разных средах и внутри устройств. Однако ни одна из этих категорий не является строго черно-белой; например, датчик уровня, который отслеживает уровень материала, также может считаться оптическим датчиком или датчиком давления. Существует также множество других типов датчиков, таких как датчики, которые могут определять нагрузку, деформацию, цвет, звук и множество других условий. Датчики стали настолько обычным явлением, что зачастую их использование почти не замечается.
См. Также: Smart Sensor , Данные датчика , Spatial Sensing , SENSING , CMOS SENSING , CMOS SENSING , CMOS. датчик , датчик столкновения , сеть беспроводных датчиков , промышленный интернет вещей , втулка датчика .
Последнее обновление: август 2022 г.
Продолжить чтение О датчике
Варианты использования и преимущества интеллектуальных датчиков для Интернета вещей
Что такое вездесущая сенсорная сеть (USN)?
Ознакомиться с типами приводов в IoT
Всеобъемлющее обнаружение: как оно влияет на безопасность предприятия и IoT
СБОМ
Спецификация программного обеспечения (SBOM) — это список всех составляющих компонентов и программных зависимостей, участвующих в разработке и доставке приложения.
ПоискСеть
беспроводная ячеистая сеть (WMN)
Беспроводная ячеистая сеть (WMN) — это ячеистая сеть, созданная путем соединения узлов беспроводной точки доступа (WAP), установленных в …
Wi-Fi 7
Wi-Fi 7 — это ожидаемый стандарт 802.11be, разрабатываемый IEEE.
сетевая безопасность
Сетевая безопасность охватывает все шаги, предпринятые для защиты целостности компьютерной сети и данных в ней.
ПоискБезопасность
Что такое модель безопасности с нулевым доверием?
Модель безопасности с нулевым доверием — это подход к кибербезопасности, который по умолчанию запрещает доступ к цифровым ресурсам предприятия и …
RAT (троянец удаленного доступа)
RAT (троян удаленного доступа) — это вредоносное ПО, которое злоумышленник использует для получения полных административных привилегий и удаленного управления целью . ..
атака на цепочку поставок
Атака на цепочку поставок — это тип кибератаки, нацеленной на организации путем сосредоточения внимания на более слабых звеньях в организации …
ПоискCIO
пространственные вычисления
Пространственные вычисления широко характеризуют процессы и инструменты, используемые для захвата, обработки и взаимодействия с трехмерными данными.
Пользовательский опыт
Дизайн взаимодействия с пользователем (UX) — это процесс и практика, используемые для разработки и внедрения продукта, который обеспечит положительные и …
соблюдение конфиденциальности
Соблюдение конфиденциальности — это соблюдение компанией установленных правил защиты личной информации, спецификаций или …
SearchHRSoftware
Поиск талантов
Привлечение талантов — это стратегический процесс, который работодатели используют для анализа своих долгосрочных потребностей в талантах в контексте бизнеса . ..
удержание сотрудников
Удержание сотрудников — организационная цель сохранения продуктивных и талантливых работников и снижения текучести кадров за счет стимулирования …
гибридная рабочая модель
Гибридная модель работы — это структура рабочей силы, включающая сотрудников, работающих удаленно, и тех, кто работает на месте, в офисе компании…
SearchCustomerExperience
CRM (управление взаимоотношениями с клиентами) аналитика
Аналитика CRM (управление взаимоотношениями с клиентами) включает в себя все программные средства, которые анализируют данные о клиентах и представляют…
разговорный маркетинг
Диалоговый маркетинг — это маркетинг, который привлекает клиентов посредством диалога.
цифровой маркетинг
Цифровой маркетинг — это общий термин для любых усилий компании по установлению связи с клиентами с помощью электронных технологий.
Что такое датчик? Различные типы датчиков, области применения
Мы живем в мире датчиков. Вы можете найти различные типы датчиков в наших домах, офисах, автомобилях и т. д., которые облегчают нашу жизнь, включая свет, обнаруживая наше присутствие, регулируя температуру в помещении, обнаруживая дым или огонь, делая нам вкусный кофе, открывая двери гаража. как только наша машина будет возле двери и многие другие задачи.
Все эти и многие другие задачи автоматизации возможны благодаря датчикам. Прежде чем углубляться в детали того, что такое датчик, какие существуют типы датчиков и каковы области применения этих различных типов датчиков, мы сначала рассмотрим простой пример автоматизированной системы, которая возможна благодаря датчикам ( и многие другие компоненты).
Схема
Применение датчиков в режиме реального времени
В качестве примера мы говорим о системе автопилота в самолетах. Почти все гражданские и военные самолеты имеют функцию автоматической системы управления полетом, которую иногда называют автопилотом.

Автоматическая система управления полетом состоит из нескольких датчиков для различных задач, таких как контроль скорости, контроль высоты, отслеживание положения, состояние дверей, обнаружение препятствий, уровень топлива, маневрирование и многое другое. Компьютер берет данные со всех этих датчиков и обрабатывает их, сравнивая с заранее заданными значениями.
Затем компьютер подает управляющие сигналы на различные части, такие как двигатели, закрылки, рули направления, моторы и т. д., которые способствуют плавному полету. Комбинация датчиков, компьютеров и механики позволяет управлять самолетом в режиме автопилота.
Все параметры, т. е. датчики (которые вводят данные в компьютеры), компьютеры (мозг системы) и механика (выходные данные системы, такие как двигатели и моторы), одинаково важны для построения успешной автоматизированной системы. .
Это чрезвычайно упрощенная версия системы управления полетом. На самом деле, существуют сотни отдельных систем управления, которые выполняют уникальные задачи для безопасного и плавного путешествия.
Но в этом уроке мы сосредоточимся на сенсорной части системы и рассмотрим различные понятия, связанные с сенсорами (такие как типы, характеристики, классификация и т. д.).
Что такое датчик?
Существует множество определений того, что такое датчик, но я хотел бы определить датчик как устройство ввода, которое обеспечивает вывод (сигнал) по отношению к определенной физической величине (ввод).
Термин «устройство ввода» в определении датчика означает, что он является частью более крупной системы, которая обеспечивает ввод данных для основной системы управления (например, процессора или микроконтроллера).
Еще одно уникальное определение датчика: это устройство, которое преобразует сигналы из одного энергетического домена в электрический. Определение сенсора можно лучше понять, если мы рассмотрим пример.
Простейшим примером датчика является LDR или светочувствительный резистор. Это устройство, сопротивление которого изменяется в зависимости от интенсивности света, которому оно подвергается. Когда света, падающего на LDR, больше, его сопротивление становится очень маленьким, а когда света меньше, сопротивление LDR становится очень высоким.
Мы можем подключить этот LDR к делителю напряжения (вместе с другим резистором) и проверить падение напряжения на LDR. Это напряжение может быть откалибровано по количеству света, падающего на LDR. Итак, датчик освещенности.
Теперь, когда мы увидели, что такое датчик, мы приступим к классификации датчиков.
Классификация датчиков
Существует несколько классификаций датчиков, составленных разными авторами и специалистами. Некоторые из них очень простые, а некоторые очень сложные. Специалист в данной области уже может использовать следующую классификацию датчиков, но это очень простая классификация датчиков.
В первой классификации датчики делятся на активные и пассивные. Активные датчики — это датчики, которым требуется внешний сигнал возбуждения или сигнал питания.
Пассивные датчики, с другой стороны, не требуют никакого внешнего сигнала питания и напрямую генерируют выходной отклик.
Другой тип классификации основан на средствах обнаружения, используемых в датчике. Некоторыми из средств обнаружения являются электрические, биологические, химические, радиоактивные и т. д.
Следующая классификация основана на явлении преобразования, т. е. на входе и выходе. Некоторыми из распространенных явлений преобразования являются фотоэлектрические, термоэлектрические, электрохимические, электромагнитные, термооптические и т. д.
Окончательная классификация датчиков: аналоговые и цифровые датчики. Аналоговые датчики производят аналоговый выходной сигнал, т. е. непрерывный выходной сигнал (обычно напряжение, но иногда и другие величины, такие как сопротивление и т. д.) относительно измеряемой величины.
Цифровые датчики, в отличие от аналоговых, работают с дискретными или цифровыми данными. Данные в цифровых датчиках, которые используются для преобразования и передачи, носят цифровой характер.
Различные типы датчиков
Ниже приведен список различных типов датчиков, которые обычно используются в различных приложениях. Все эти датчики используются для измерения одного из физических свойств, таких как температура, сопротивление, емкость, проводимость, теплопередача и т. д.
Датчик температуры
Датчик приближения
Акселерометр
ИК-датчик (инфракрасный датчик)
Датчик давления
Датчик освещенности
Ультразвуковой датчик
Датчик дыма, газа и алкоголя
Датчик касания
Датчик цвета
Датчик влажности
Датчик положения
Магнитный датчик (датчик Холла)
Микрофон (датчик звука)
Датчик наклона
Датчик расхода и уровня
ИК-датчик
Датчик касания
Датчик деформации и веса
Кратко рассмотрим некоторые из вышеупомянутых датчиков. Более подробная информация о датчиках будет добавлена позже. Список проектов, использующих вышеуказанные датчики, приведен в конце страницы.
Датчик температуры
Одним из наиболее распространенных и популярных датчиков является датчик температуры. Датчик температуры, как следует из названия, определяет температуру, т. е. измеряет изменения температуры.
Существуют различные типы датчиков температуры, такие как ИС датчика температуры (такие как LM35, DS18B20), термисторы, термопары, резистивные датчики температуры и т. д.
Датчики температуры могут быть аналоговыми или цифровыми. В аналоговом датчике температуры изменения температуры соответствуют изменению его физических свойств, таких как сопротивление или напряжение. LM35 — классический аналоговый датчик температуры.
Выходной сигнал цифрового датчика температуры представляет собой дискретное цифровое значение (обычно некоторые числовые данные после преобразования аналогового значения в цифровое). DS18B20 — это простой цифровой датчик температуры.
Датчики температуры используются везде, например, в компьютерах, мобильных телефонах, автомобилях, системах кондиционирования воздуха, промышленности и т. д.
В этом проекте реализован простой проект с использованием LM35 (датчик температуры по шкале Цельсия): СИСТЕМА КОНТРОЛЯ ТЕМПЕРАТУРЫ.
Датчики приближения
Датчик приближения — это датчик бесконтактного типа, который обнаруживает присутствие объекта. Датчики приближения могут быть реализованы с использованием различных методов, таких как оптический (например, инфракрасный или лазерный), звуковой (ультразвуковой), магнитный (эффект Холла), емкостный и т. д.
Датчики приближения применяются в мобильных телефонах, автомобилях (парковочные датчики), промышленности (выравнивание объектов), приближении к земле в самолетах и т. д. СХЕМА.
Инфракрасный датчик (ИК-датчик)
ИК-датчики или инфракрасный датчик представляют собой датчики на основе света, которые используются в различных приложениях, таких как обнаружение приближения и объектов. ИК-датчики используются в качестве датчиков приближения практически во всех мобильных телефонах.
Существует два типа инфракрасных или ИК-датчиков: передающие и отражающие. В ИК-датчике пропускающего типа ИК-передатчик (обычно ИК-светодиод) и ИК-детектор (обычно фотодиод) расположены лицом друг к другу, так что, когда объект проходит между ними, датчик обнаруживает объект.
Другой тип ИК-датчика — ИК-датчик отражательного типа. При этом передатчик и детектор располагаются рядом друг с другом лицом к объекту. Когда объект оказывается перед датчиком, инфракрасный свет от ИК-передатчика отражается от объекта и обнаруживается ИК-приемником, и, таким образом, датчик обнаруживает объект.
Различные приложения, в которых используется ИК-датчик: мобильные телефоны, роботы, промышленная сборка, автомобили и т. д.
Небольшой проект, в котором ИК-датчики используются для включения уличных фонарей: УЛИЧНОЕ ФОНАРИ С ИСПОЛЬЗОВАНИЕМ ИК-ДАТЧИКОВ.
Ультразвуковой датчик
Ультразвуковой датчик — это устройство бесконтактного типа, которое можно использовать для измерения расстояния, а также скорости объекта. Ультразвуковой датчик работает на основе свойств звуковых волн с частотой, превышающей слышимый человеком диапазон.
Используя время прохождения звуковой волны, ультразвуковой датчик может измерять расстояние до объекта (аналогично SONAR). Свойство доплеровского сдвига звуковой волны используется для измерения скорости объекта.
Дальномер на базе Arduino — это простой проект с использованием ультразвукового датчика: ПОРТАТИВНЫЙ УЛЬТРАЗВУКОВОЙ ДАЛЬНОМЕР.
Датчик освещенности
Датчики освещенности, также известные как фотодатчики, являются одними из важных датчиков. Простой датчик света, доступный сегодня, — это светозависимый резистор или LDR. Свойство LDR заключается в том, что его сопротивление обратно пропорционально интенсивности окружающего света, т. е. при увеличении интенсивности света его сопротивление уменьшается и наоборот.
Используя LDR-схему, мы можем откалибровать изменения ее сопротивления для измерения интенсивности Света. Есть еще два датчика освещенности (или фотодатчиков), которые часто используются в сложных электронных системах. Это фотодиод и фототранзистор. Все это аналоговые датчики.
Существуют также цифровые датчики освещенности, такие как Bh2750, TSL2561 и т. д., которые могут рассчитывать интенсивность света и предоставлять цифровое эквивалентное значение.
Ознакомьтесь с этим простым проектом LIGHT DETECTOR USING LDR .
Датчики дыма и газа
Одним из очень полезных датчиков в приложениях, связанных с безопасностью, являются датчики дыма и газа. Почти все офисы и производства оборудованы несколькими детекторами дыма, которые обнаруживают любой дым (вследствие пожара) и подают сигнал тревоги.
Датчики газа чаще используются в лабораториях, на больших кухнях и в промышленности. Они могут обнаруживать различные газы, такие как сжиженный нефтяной газ, пропан, бутан, метан (Ch5) и т. д.
В настоящее время в большинстве домов в целях мера.
Серия датчиков «MQ» представляет собой набор дешевых датчиков для обнаружения CO, CO2, Ch5, алкоголя, пропана, бутана, сжиженного нефтяного газа и т. д. Вы можете использовать эти датчики для создания собственного приложения датчика дыма.
Проверьте эту ЦЕПЬ СИГНАЛИЗАЦИИ ДЕТЕКТОРА ДЫМА без использования Arduino.
Датчик алкоголя
Как следует из названия, датчик алкоголя обнаруживает алкоголь. Обычно датчики алкоголя используются в алкотестерах, которые определяют, пьян человек или нет. Сотрудники правоохранительных органов используют алкотестеры для поимки преступников за рулем в нетрезвом виде.
Простое руководство о том, КАК СДЕЛАТЬ КОНТУР АЛКОГОЛЬНОГО АЛЕКСАНДРАТОРА?
Датчик касания
Мы не придаем большого значения датчикам касания, но они стали неотъемлемой частью нашей жизни. Знаете вы или нет, но все устройства с сенсорным экраном (мобильные телефоны, планшеты, ноутбуки и т. д.) имеют сенсорные датчики. Еще одно распространенное применение сенсорного датчика — трекпады в наших ноутбуках.
Датчики касания, как следует из названия, обнаруживают прикосновение пальца или стилуса. Часто сенсорные датчики подразделяются на резистивные и емкостные. Почти все современные сенсорные датчики относятся к емкостным типам, поскольку они более точны и имеют лучшее соотношение сигнал/шум.
Если вы хотите создать приложение с датчиком касания, то доступны недорогие модули, и, используя эти датчики касания, вы можете построить СХЕМУ ПЕРЕКЛЮЧАТЕЛЯ СЕНСОРНОГО ДИММЕРА С ИСПОЛЬЗОВАНИЕМ ARDUINO.
Датчик цвета
Датчик цвета — это полезное устройство для построения приложений распознавания цвета в области обработки изображений, идентификации цвета, отслеживания промышленных объектов и т. д. TCS3200 — это простой датчик цвета, который может обнаруживать любой цвет и выводить квадрат волна пропорциональна длине волны обнаруженного цвета.
Если вы заинтересованы в создании приложения датчика цвета, ознакомьтесь с проектом ARDUINO BASED COLOR DETECTOR.
Датчик влажности
Если вы видите системы мониторинга погоды, они часто предоставляют данные о температуре и влажности. Таким образом, измерение влажности является важной задачей во многих приложениях, и датчики влажности помогают нам в этом.
Часто все датчики влажности измеряют относительную влажность (отношение содержания воды в воздухе к максимальной способности воздуха удерживать воду).
