принцип работы, признаки и причины неисправности

При работе автомобильного двигателя пары и газы образуются не только в самом моторном блоке, но и в картере или в поддоне, который предназначен для хранения масла и располагается в нижней части мотора. Это газы, образовавшиеся из паров масла, бензина и воды. Также в картер через зазоры могут попасть газы, образовавшиеся при сжигании топливно-воздушной смеси. Все пары и газы, находящиеся в картере, называют картерными. Концентрация таких газов нарушает свойства моторного масла и оказывает вредное влияние на металл деталей мотора. Для отведения образовавшихся газов служит система вентиляции картера. Она состоит из маслоотделителя, клапана картерных газов и патрубков отвода воздуха.

Виды систем вентиляции картера

На сегодняшний день принято выделять два типа систем вентиляции картера автомобильного двигателя: открытая, или эжекционная (отработанные газы выводятся наружу напрямую из картера при помощи специальной калиброванной эжекционной трубки) и

закрытая, или принудительная система вентиляции (PCV – positive crancase ventilation).

Система вентиляции картера открытого типа характерна для силовых агрегатов автомобилей, выпускавшихся в прошлом веке и снятых в настоящее время с производства, хотя многие из них все еще бороздят просторы вселенной отечественное бездорожье. Особенностью такой системы является то, что прорвавшиеся из цилиндров газы вместе с масляным туманом выводятся за пределы двигателя, непосредственно в окружающую среду. Указанный способ вентилирования картера мотора отличает простота и дешевизна конструкции, что, впрочем, «компенсируется» существенным загрязнением атмосферы.

Принцип работы принудительной системы вентиляции картера (PCV).

Помимо указанного недостатка, открытая вентиляция картера имеет еще ряд отрицательных моментов. Подобная система малоэффективна при движении на малых скоростях и абсолютно бездейственна на неподвижном автомобиле с работающим на холостых оборотах двигателем, т.к. давление картерных газов минимально. Кроме того, через открытую систему вентиляции картера при охлаждении сильно разогретого двигателя возможно подсасывание не отфильтрованного атмосферного воздуха внутрь двигателя, вместе с пылью и водяными парами.

Нередки случаи, когда на автомобилях с большими пробегами система открытого типа становилась основной причиной износа ЦПГ и как следствие потери компрессии и расхода масла.

Более современной и эффективной альтернативой открытой вентиляции картера является закрытая (принудительная) вентиляционная система. Одной из ключевых деталей такой системы является клапан PCV, выводящий попавшие в картер двигателя газы во впускной коллектор с последующим сжиганием в камерах сгорания. Разные автопроизводители по-разному реализуют идею закрытого вентилирования, но в большинстве случаев каждая из схем предусматривает наличие одних и тех же элементов: клапана вентиляции (клапан PCV), маслоотделителя (может быть несколько, либо внутренние — в клапанной крышке с лабиринтом и отверстиями для стока масла, либо внешними в виде отдельной конструкции со стоком масла непосредственно в картер) и соединительных патрубков. Стоит отметить, что системы вентиляции картерных газов для бензиновых и дизельных моторов, имеют свои особенности, но в целом имеют схожие конструкции.

Работа системы PCV

Принцип работы системы принудительной вентиляции довольно прост. При возникновении разрежения во впускном коллекторе под его воздействием открывается клапан PCV и картерные газы подаются на впуск, а затем, смешиваясь с очищенным воздухом, в цилиндры двигателя. Для препятствования проникновения паров масла в камеру сгорания система предусматривает установку маслоотделителя. Современные моторы оборудуются сложной системой маслоотделителей. Так, маслоотделитель лабиринтного типа способствует замедлению движения газов из картера. Это обеспечивает оседание маслянистых капелек на стенки и последующее их стекание в картер либо под клапанную крышку.

В некоторых современных двигателях дальнейшая очистка масла от картерных газов происходит при помощи центробежного маслоотделителя, который придает отработавшим газам вращение. Под влиянием центробежной силы частицы масла задерживаются на стенках и затем стекают в картер. Окончательная очистка масла от выхлопных газов производится в выходном лабиринтном успокоителей.

Клапан PCV – особенности конструкции.

В этом случае клапан PCV находится под действием давления, а не разрежения, поэтому полностью закрывается, исключая возможность поджога находящихся в картере паров топлива и масла.

Принцип работы системы вентиляции картерных газов

Если во впускном патрубке присутствует сильное разрежение, то под действием пружины клапан закрывается, и картерные газы не попадают в воздуховод. Если дроссельная заслонка полностью открыта, то во впускном коллекторе устанавливается атмосферное давление или даже превышающее его в случае турбонаддува, при этом клапан закрывается под действием наружного давления. Если создается незначительное разрежение, то поршень занимает нейтральное положение и газы свободно выходят.

У клапана вентиляции картерных газов только три рабочих положения. И т.к. образовавшиеся газы подаются в камеру сгорания в качестве составляющей рабочей смеси, то систему вентиляции также называют системой рециркуляции, а клапан – рециркуляционным или в английском варианте – PCV клапан, что означает то же, а расшифровывается Positive Crankcase Ventilation (на рус. – система вентиляции картера). Где находится клапан вентиляции картерных газов?

Где находится клапан вентиляции картерных газов?

или

В верхней части картера расположен маслоотделитель. Обычно, это сочетание двух типов: лабиринтного и центробежного. Газы, поднимаясь, проходят через оба типа маслоотделителя и затем упираются в клапан, который обычно располагается во впускном коллекторе.

Как проверить клапан вентиляции картерных газов? Проверить клапан достаточно несложно. Снимите шланг, идущий от картера к клапану PCV. Запустите двигатель. Заткните пальцем освободившийся штуцер клапана. При работающем клапане вы почувствуете, что вакуум создается. После освобождения отверстия вы услышите щелчок. Если вакуума вы не почувствовали, то клапан вентиляции картерных газов проверку не прошел. Неисправности клапана вентиляции картерных газов Невозможно удалить все частички масла при отводе газа из картера, поэтому со временем образуется загрязнение составных частей системы вентиляции. Если система сильно засорилась, то возможно увеличение давления в картере и выход масла через щуп или через сальники двигателя. Признаком попадания масла в камеру сгорания служит появление неприятного запаха и копоти на выходе из двигателя.

Если срочно не принять меры, то это может привести к серьезным неисправностям в цилиндропоршневой группе. Если масляный налет появился на впускном коллекторе и воздушном фильтре, то это свидетельствует о проблемах маслоуловителя.

Признаки неисправности системы вентиляции картерных газов

И когда запуск удается — попавшее масло начинает гореть в виде синего дыма, что опять же списывают на умершие маслосъемные колпачки…а на самом деле копать надо в систему вентиляции картера. Неправильная работа системы PCV может являться одной из причин загрязнения дросселя, клапана холостого хода, загрязнения воздушного фильтра, воздушной магистрали (патрубки и впускной коллектор), течи масла и выдавливания сальников и прокладок, чаще наружу, чем внутрь. Забившиеся патрубки системы вентиляции создают избыточное давление в картере двигателя, в результате чего отработавшие газы вместе с маслом будут искать альтернативные пути выхода. На начальных стадиях, когда система связанная с клапаном PCV забита (чаще всего забивает сам клапан, реже забивает маслоотделитель, лабиринты и патрубки), вентиляция начинает работать неправильно и масляные пары вместе с газами начинают поступать через вентиляционную трубку, первый признак этого — быстрое загрязнение дросселя со стороны входного патрубка. В некоторых автомобилях свежий воздух берется прямо из короба воздушного фильтра — при неисправности системы PCV фильтр начинает забрасывать маслом, а в некоторых случаях, т.

к. картерные газы очень горячие, то возможно даже оплавление фильтра из синтетического материала и как следствие — лишение автомобиля системы фильтрации воздуха. В случаях когда забиты уже обе трубки, последствия плачевнее, начинает выкидывать щуп, также возможно образование масляных подтеков в местах уплотнений и соединений (прокладки, сальники). Совсем неприятный вариант – выдавливание сальников коленвала или уплотнителей масляного фильтра с значительными потерями объема масла. Некорректная работа самого клапана PCV может привести к неправильному учету поступающего воздуха, и приготовлению переобогащенной или переобедненной смеси, в зависимости от режима работы. В случае если клапан начинает пропускать газы во все стороны (разрушились поршеньки либо пружины), начинается сильный подсос воздуха во впускной коллектор, разрежение в нем падает, со всеми неприятностями в виде повышенного расхода топлива, неустойчивого либо повышенного холостого хода, обеднения горючей смеси, ухудшения работы вакуумного усилителя тормозов.

Причем Check Engine может и не загораться, т.к. пропусков воспламенения обычно нет.

Как правило, типичная неисправность КВКГ заключается в износе мембраны, как на фото ниже. Она рвётся, создавая вышеуказанные проблемы.

Замена КВКГ на примере мотора М43 BMW. Видео:

Датчик вентиляции картерных газов

Как проверить клапан вентиляции картерных газов PCV (ТОП 1)

Клапан pcv признаки неисправности

Вы, вероятно, не понимаете, насколько важна система PCV – это клапан принудительной вентиляции картера автомобиля и связанные с ним компоненты – для благополучия вашего двигателя.

Картерные газы что это – газы которые попадают в картер от работы двигателя внутреннего сгорания (сокращенно ДВС), так же сюда входят и пары от автомобильного масла и даже водяные испарения, как правило процент попадания отработанных газов в картер не превышает 5-10 процентов от общих выбросов всего ДВС.

Плохой PCV или связанный компонент может вызвать много признаков. Например, если он забивается или застревает в закрытом положении, вы заметите один из этих симптомов.

Увеличение внутреннего давления двигателя
Выход из строя одной или нескольких сальников или прокладок
Утечки моторного масла
Влага и отложения в двигателе
Двигатель работает неравномерно, возможно, черный дым

Если PCV застрянет открытым или шланг системы отсоединится или разорвется, что приведет к утечке вакуума, вы заметите один или несколько из этих симптомов.

Симптомы застрявшего PCV

Двигатель пропускает зажигание на холостом ходу
Обедненная воздушно-топливная смесь
Наличие моторного масла в клапане или шланге PCV
Увеличение расхода масла
Жесткий запуск двигателя
Грубая не стабильная работа двигателя на холостом ходу

Кроме того, заклинивший клапан PCV может вызвать свет «Check Engine» из-за увеличения потока воздуха. А диагностический компьютер может ошибочно показать эту ошибку из-за датчика массового расхода воздуха или кислородного датчика, что затруднит вам выявление реального источника проблемы.

Почему клапан PCV важен

Неисправные PCV могут вызывать загрязнение моторного масла, накопление осадка, утечки масла, высокий расход топлива и другие проблемы, связанные с повреждением двигателя, в зависимости от типа неисправности.

Хотя некоторые из этих проблем можно обнаружить до того, как они обострятся с помощью простых проверок, выход из строя клапана PCV или связанных с ним компонентов часто приводит к дорогостоящему ремонту. Это связано с тем, что большинство владельцев автомобилей не включают систему PCV в свои процедуры технического обслуживания. Несмотря на то, что некоторые производители автомобилей предлагают регулярно заменять эту деталь, владельцы автомобилей все равно забывают его заменить. Кроме того, не все производители подчеркивают важность регулярных проверок системы.

Ниже в этой статье мы обсудим, как владельцы автомобилей могут тестировать свои собственные клапаны PCV.

Но прежде чем мы перейдем к этому, вот вся эта статья в двух словах: что делает клапан вентиляции картерных газов, что происходит, когда он выходит из строя, и как его проверить.

Функция клапана PCV в двух словах


Как работает клапан вентиляции картерных газов:	• Использует вакуум двигателя, чтобы вытянуть продувочные газы из картера.
	• Проталкивает газы вниз по впускному коллектору и обратно в камеры сгорания, где они повторно сжигаются.

Некоторые признаки	• Одна или несколько сальников или прокладок вышли из строя.
	• Двигатель работает неравномерно.
	• Двигатель может выделять черный дым.
	• Повышается внутреннее давление двигателя.
	• Влага и грязь накапливаются внутри двигателя.

Как это проверить:	• Проверьте резиновые детали.
	• Замените сетчатый фильтр под клапаном.
	• Отсоедините шланги и внимательно осмотрите их.
	• Снимите клапан и встряхните. Если он не гремит, его необходимо заменить.

Принцип работы клапана вентиляции картерных газов

Во-первых, давайте обсудим его функцию, чтобы вы лучше поняли причины возникновения симптомов. Понимание этого поможет вам лучше понять систему при ее проверке и тестировании.

Вплоть до конца 1950-х годов автомобильные двигатели выпускали «взрывные» газы – несгоревшее топливо – для предотвращения повреждения двигателя. Проблема была в том, что эти газы наносили вред окружающей среде, что очень плохо.

Когда двигатель вашего автомобиля работает, топливовоздушная смесь поступает в каждый цилиндр. Сотни мощных взрывов происходят, чтобы высвободить энергию топлива, производя высокотоксичные и вредные газы. После каждого процесса сгорания выпускной клапан направляет эти газы в выхлопную систему, где каталитический нейтрализатор превращает их в гораздо менее токсичные пары перед выпуском их в атмосферу.

Тем не менее, небольшое количество газа в камерах сгорания попадает в картер (блок двигателя) посредством утечки давления между поршневыми кольцами и стенкой цилиндра.

Оставленные сами по себе, эти пары и будут разрушать ваш двигатель. Продувочные газы содержат углеводороды (несгоревшее топливо), угарный газ (частично сгоревшее топливо), твердые частицы, воду, серу и кислоту. Вместе эти вещества разъедают любой металлический компонент двигателя, к которому они прикасаются, разбавляют моторное масло, накапливают вредный осадок, ускоряющий износ деталей, и закупоривают небольшие проходы и шланги.

В 1961 году для решения этой проблемы была введена система PCV. Эта простая система контроля выхлопных газов использует вакуум двигателя, чтобы вытягивать продувочные газы из картера, проталкивая их вниз по впускному коллектору и обратно в камеры сгорания, где они возвращаются.

Тем не менее, система PCV выйдет из строя при плохом обслуживании системы двигателя.

Обслуживание ПКВ

Как часто вы проверяете систему PCV?

Начало формы

Раз в два месяца
Каждые шесть месяцев
Раз в год
Никогда

Конец формы

Принцип работы клапана вентиляции картерных газов – как работает

Проверка вашего клапана PCV

К сожалению, многие производители автомобилей не являются строгими в обслуживании системы PCV. Некоторые предлагают обслуживать систему каждые 20 000 или 50 000 миль (50-100 тысяч км.) Тем не менее, более частая проверка системы помогает предотвратить дорогостоящий ремонт и обеспечить бесперебойную работу двигателя.

Чтобы начать проверку системы PCV в вашем автомобиле, сначала найдите клапан вентиляции картерных газов и связанные с ним компоненты. В зависимости от вашей конкретной модели вы можете найти клапан на резиновой втулке на крышке клапана; на вентиляционном отверстии вокруг впускного коллектора; или ближе к одной стороне блока двигателя.

Имейте в виду, что некоторые новые модели вообще не имеют PCV; вместо этого вы найдете простой вакуумный шланг, идущий от крышки клапана до воздуховода. Другие могут иметь простой ограничитель на месте. Тем не менее, вы можете проверить ограничитель, шланги и другие компоненты.

Если вы не знакомы с системой PCV в своем автомобиле или не можете найти его, купите руководство по обслуживанию для конкретной марки и модели автомобиля в местном магазине автозапчастей. Руководство по послепродажному обслуживанию стоит около 20 долларов США и содержит инструкции для многих простых задач по техническому обслуживанию и ремонту. Если вы не хотите покупать копию прямо сейчас, поищите руководство в интернет.

К счастью, проверка системы не занимает много времени.

Проверьте детали системы PCV. Резиновые компоненты, такие как прокладки, уплотнительные кольца и шланги, разбухают, становятся твердыми и ломкими после постоянного воздействия высоких температур. Они начинают течь. При необходимости замените один или несколько из этих компонентов.
Осторожно отсоедините клапан и все шланги системы и осмотрите их. Если вы обнаружили, что шланги заполнены слизью, очистите их растворителем для лака и замените.
Многие модели двигателей используют простой недорогой клапан, и многие автовладельцы просто заменяют его через каждый интервал обслуживания. Другие включают в себя нагревательные элементы и стоят дороже. Независимо от типа PCV, который используется в вашем двигателе, всегда покупайте качественный, так как с большей вероятностью будет возможна более точная калибровка для конкретной модели двигателя.
На некоторых двигателях вы найдете сетчатый фильтр под клапаном. Некоторые производители автомобилей рекомендуют заменять фильтр каждые 30 000 миль или около того.
Большинство PCV содержат подпружиненное устройство. Как только вы удалите клапан, встряхните его рукой. Вы услышите погремушку. Если вы этого не слышите, пришло время заменить клапан.

Некоторые транспортные средства, включая некоторые старые модели Ford Escort, оснащены небольшим полым пластиковым блоком без движущихся частей. Если у вас есть клапан такого типа, просто очистите его лаковым растворителем, если необходимо, и переустановите.

Обслуживание клапана PCV

Помимо визуальной проверки состояния различных PCV и связанных с ними компонентов, проверьте систему во время работы двигателя.

Тестирование на вакуум

Запустите двигатель и дайте ему поработать около двадцати минут на холостом ходу, чтобы прогреть его до рабочей температуры.
Затем откройте капот и отсоедините клапан от крышки и заблокируйте конец клапана пальцем. Вы почувствуете вакуум от всасывания системы на кончике пальца и заметите кратковременное падение скорости холостого хода примерно на 40–80 об / мин.
Если вы заметите большее падение оборотов и холостые обороты двигателя, ваш клапан PCV может застрять в открытом положении.
Если вы не чувствуете вакуум на кончике пальца, проверьте шланги на наличие грязи, препятствующей потоку воздуха. При необходимости очистите клапан и шланги разбавителем для лака и тонкой щеткой для шланга.

Альтернативные тесты

Еще один способ проверить вакуум – зажать или заблокировать вакуумный шланг, соединенный с клапаном PCV. Скорость холостого хода упадет от 40 до 80 об / мин, а затем вернется к норме. Если нет, ищите заблокированный или ограниченный вакуумный шланг или клапан.
На некоторых двигателях доступ к PCV затруднен. В этих моделях вы можете снять щуп для измерения уровня масла в двигателе и закрыть отверстие в щупе с помощью куска ленты.Когда двигатель работает на холостом ходу, снимите крышку с масляной заливной горловины на крышке клапана. Затем поместите тонкий кусок картона поверх отверстия. Подождите около минуты. Вы заметите, что вакуум всасывает и прижимает бумагу к отверстию. В противном случае произошла утечка в системе или система засорена. Проверьте состояние шлангов, их соединений и прокладки.

Поддержание системы PCV

Иногда, плохие симптомы клапана ошибочно регистрируются как поступающие от плохого датчика. Вот почему важно регулярно проверять PCV и соответствующие компоненты. Это займет всего несколько минут. Если в вашем двигателе отсутствует клапан , или вы не можете добраться до него, не удалив один или несколько компонентов, обратитесь к руководству по ремонту для лучшего способа проверки вашей конкретной системы. Кроме того, проверьте график обслуживания вашей системы и заменяйте необходимые компоненты через определенные промежутки времени, даже если он кажется в хорошем состоянии. Большинство клапанов PCV и связанных с ними компонентов недороги и сэкономят ваши деньги на дорогостоящем ремонте, если вы замените их в рекомендованном интервале.

Как проверить вентиляцию картерных газов

На автомобильных форумах посетители часто задают вопрос, как проверить вентиляцию картерных газов, и насколько эффективна самостоятельная диагностика. Ведь от работы этой системы зависит состояние мотора и безопасность дорожного движения.

Обслуживанием двигателя занимаются специалисты, поэтому большинство автолюбителей не знакомы с данной операцией. Так что для начала стоит разобраться, что представляет собой картер, и откуда берутся эти газы.

Оглавление:

Как устроен и для чего нужен картер двигателя

Этот элемент коробчатого типа предназначен для защиты и опоры элементов ДВС, также он служит резервуаром для масла. Нижняя часть включает емкость для сбора газов и поддон с маслом. В верхней находится крышка клапанов, блок цилиндров и ГБЦ.

Современные модели картеров включают более 10 элементов. В двигателях среднего и крупного размера его детали представляют соединенные между собой стойки. Цельный корпус имеют только модификации для небольших моторов.

Что такое картерные газы

В процессе работы ДВС формируется высокое давление внутри цилиндра. Во время сгорания топливовоздушной смеси выхлопные газы частично прорываются сквозь поршневые кольца и проникают в полость картера. При неполном сгорании бензина и во время такта сжатия в картер попадают также пары топлива, масла, воды.

Все эти газы в совокупности называют картерными. Когда они скапливаются, увеличивается давление в картерном пространстве, а побочным эффектом становится ускоренный износ мотора. Также наблюдается разжижение и ухудшение качества моторного масла.

Про систему вентиляции картера двигателя

Чтобы избежать скопления газов и повышения давления машины оборудуют вентиляционной системой закрытого типа. Принцип ее работы основан на выведении скопившихся газов во впускной коллектор.

Принцип действия может основываться на выводе газов, либо на притоке чистого воздуха. Сейчас наиболее распространена модель комбинированного типа. Данный узел состоит из четырех частей:

Маслоотделитель — удаляет частицы масла, которые не должны попасть в камеру сгорания.
Воздушные патрубки.
Клапан — регулирует давление,
Успокоитель — позволяет предотвратить турбулентность паров.

Устройство закрытой системы вентиляции картера

Причины неисправности вентиляции

Проблему чаще всего вызывает плохая проводимость системы или ее разгерметизация. Основные причины подобных неполадок приведены в списке:

Различные повреждения шлангов.
Прорывание мембраны клапана PCV.
Засоренные шланги системы вентиляции.
Нагар — даже переработанные газы содержат частицы масла. В результате постоянного перемещения паров, на поверхности клапана скапливаются загрязнения.
Износ поршневой группы.

Как обнаружить неисправности вентиляции

Когда система вентиляции засоряется, газы перестают нормально выводиться. Образуются смолистые отложения, мешающие отведению паров. Возможны следующие проявления неполадки:

Течь и излишнее потребление масла.
Находящееся в поддоне масло может засасываться через клапан. Это приводит к деформации клапанов.
Возможно задымление мотора.
Ухудшение динамики двигателя.
Посторонние звуки в области клапана и впускного коллектора.
Слишком быстрое загрязнение регулятора холостого хода и дроссельной заслонки.
Если система сильно засорена, картерные газы выдергивают щуп.

Как избежать поломки системы

Чтобы система вентиляции работала исправно, важно использовать качественное масло. Также нужно производить очистку вентиляции. Порядок проведения профилактической прочистки описан ниже:

Отсоединяют расширительный бак. Отключают трубу блока и провод, подключенный к датчику.
Идущую к блоку трубку затыкают, бак устанавливают вертикально.
Отсоединяют дроссельную заслонку, а потом — идущую к блоку трубку. Блок вытаскивают.
Снимают хомуты сапуна.
Отключают клапаны от узлов, подвергаемых очистке.
Производят прочистку, затем собирают детали в обратном порядке.

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.

Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя. Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия.

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.

Манометр

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту.

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателя	от 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода	4-120 л/мин
Объемный расход в режиме номинальной мощности	140-130 л/мин
Массовый расход в режиме холостого хода	0,7-5 г/ч
Массовый расход на режиме номинальной мощности	5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

Часы с секундной стрелкой или секундомер.
Большое ведро или таз.
Садовый шланг длиной не менее 1,5 метров.
Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру. Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин.

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора	Остановлен	Холостой ход	Нормальная работа	Высокая нагрузка и ускорение
	Положение клапана
Клапан PCV	Закрыт	Приоткрыт	Нормально открыт	Открыт полностью
Разряжение во впускном коллекторе	Отсутствует	Высокое	Среднее	Низкое
Поток картерных газов	Отсутствует	Малый	Средний	Большой

Какие способы проверки лучше не использовать

Существует мнение, что можно приложить к крышке маслозаливной горловины лист картона и по его вибрациям поставить диагноз. Но данная методика не является верной, так как результаты проверки сильно разнятся для разных моделей авто. Также влияет степень износа элементов двигателя.

В каких случаях наличие масла в сапуне не связано с картером

Перед диагностикой рекомендуется убедиться, что неприятные симптомы действительно связаны с газами. Попадание масла возможно и в других случаях, например, если залито большее количество жидкости, чем положено по нормативам. Возможно, что сапун установлен неправильно, и его перемещение устранит проблему.

Масло в сапуне

Иногда масло проникает из внутренних элементов силового агрегата, в том числе, форсунок. Влияет и манера вождения, а также состояние дорожного полотна. Масляные частицы могут оставаться при активном перемещении мотора в поперечном направлении.

Вывод

Высокое давление картерных нередко говорит не только о засорении, но и повреждении мотора. Сильное разряжение при большом пробеге тоже не является признаком отличного состояния двигателя. Придется произвести диагностику всей системы, чтобы определить причины отклонений. Если вентиляционная система засорена, ее можно прочистить самостоятельно.

Как проверить вентиляцию картерных газов

3.3 (65.71%) 7 проголосовало

Клапан вентиляции картерных газов (КВКГ): принцип работы

Система очистки картерных газов — это самая простая и легкая вещь в двигателе. И, между тем, она нуждается в усиленном внимании водителя. Речь идет о постоянном уходе: осмотре, чистке и проверке системы, отдельно нужно обращать внимание и на клапан вентиляции картерных газов (КВКГ).

Предотвратить выброс газов, содержащих всю таблицу Менделеева, — главная задача этой системы. Ее устройство предназначено не только для чистоты окружающего пространства, но и для уменьшения до минимального значения результата давления газов на детали ДВС.

Для чего нужен и где находится клапан вентиляции картерных газов (КВКГ)?

Клапан вентиляции картерных газов нужен для того, чтобы пропускать отработанные газы, что накапливаются в картере двигателя, обратно в камеры сгорания цилиндров через впускной коллектор. КВКГ обычно располагается во впускном коллекторе. Существует два типа вентиляции картерных газов: принудительный и непринудительный.

Схема устройства системы вентиляции картерных газов

Устройство системы очистки картерных газов в современных автомобилях

Картерные газы, в то время, когда проходят через несложную систему специальных клапанов и трубок, на выходе поступают назад в камеры сгорания, где происходит их догорание.

Схема системи очистки картерных газов с циклонным маслоотделителем (1 – трубопровод подачи картерных газов; 2 – трубопровод забора воздуха; 3 – мембрана; 4 – пружина сжатия; а – открытое положение клапана; б – закрытое положение клапана)

Вначале газы выходят в маслоотделитель, который напрямую крепится к этому отверстию. Вся сеть прокладок и перегородок маслоотделителя предназначена для выделения из газовой смеси масляных капель, которые возвращаются в поддон. Такая функция полезна тем, что уменьшается расход масла. В разных моделях маслоотделитель либо встроен в мотор, либо помещается под крышкой клапанов и составляет отдельный узел.

К маслоотделителю прикручивается пластмассовый патрубок, через который газы, уже без масла, поступают в резиновый тройник. Внутри тройника находится клапан или его еще называют «блиттер». Это основной рабочий клапан.

Устройство и принцип работы клапана вентиляции картерных газов

Клапан вентиляции имеет настолько простое устройство, что даже начинающий автолюбитель легко может научиться его разбирать и чистить.

Схема движения газов через клапан вентиляции

Он состоит из:

Пластикового корпуса.
Крышки.
Входного и выходного штуцеров.
Двух полостей.
Мембраны.
Пружины.

Принцип работы клапана в современных автомобилях

Видео о принципе работы системы и клапана вентиляции картерных газов.

Клапан вентиляции открывается в среднем режиме, когда создается оптимальное давление на мембрану. В этом положении клапан преодолевает силу давления пружины. Пройдя через маслоотделитель, газы очищаются от капель масла, проходят в открытый клапан и завершают цикл, возвращаясь назад в камеры сгорания, где завершается их догорание. Если мы говорим о непринудительной системе вентиляции картерных газов, то клапан почти не открывается, в режиме работы холостого хода и закрыт при высоких оборотах. На высоких оборотах выделяется много газов, часто случается прорыв горячих газов в впускной коллектор. В этом случае клапан закрыт, так как есть риск воспламенения картерных газов в самом картере.

Работа клапана вентиляции картерных газов в разных режимах

Куда деваются газы, если клапан закрыт?

В любом случае картерные газы должны удаляться и ни в коем случае не оставаться внутри системы. Существует еще один железный патрубок, который ведет еще к одному клапану. Это, так называемый «грибок» или редукционный клапан. Когда основной клапан закрыт (а это происходит, напомню, на высоких оборотах и на холостом ходу) то газы проходят через этот железный патрубок напрямую в «грибок».

Он также имеет два состояния: закрытое и открытое. Когда он прикрыт, то у него внутри приоткрывается маленькое калиброванное отверстие, которое пропускает через себя газовую смесь. В этом случае газы уходят через большое отверстие. То есть, система, состоящая из двух клапанов, обеспечивает бесперебойную и надежную вентиляцию картера.

Как проверить клапан вентиляции картерных газов?

Чтобы проверить клапан PCV не обязательно его демонтировать. Для этого нужно:

снять шланг, через который поступают газы от картера;
запустить двигатель;
штуцер клапана перекрыть пальцем.

Можно заметить, что палец присасывается к штуцеру. Если убрать палец, то можно услышать характерный щелчок. Если этого не происходит, то клапан поврежден и нуждается в ремонте или замене.

Какие бывают неисправности клапана?

Наличие неисправности можно определить по характерным признакам.

Разбрызгивание масла и его увеличенный расход.
Загрязнение фильтра.
Двигатель не запускается на полную мощность или можно услышать тонкий свист двигателя.

Основные неисправности.

Клапан и мембрана – загрязнены.
Вытяжные отверстия и патрубки – загрязнены.
Износилась и расплющилась мембрана.

Картерные газы обычно полностью не освобождаются от масла в маслоочистителе. Все составные части системы – мембраны, патрубки, клапаны загрязняются и забиваются масляной сажей. Если водитель не находит время почистить их, то увеличивается картерное давление. Появляется жесткий запах, гарь и копоть при работающем моторе. Можно заметить, что увеличивается расход масла. Когда клапан выходит из строя, увеличивается давление масла, и оно выталкивается через уплотнения и прокладки.

Износ клапана также характеризуется уменьшение мощности двигателя. В этом случае, давление в системе выхлопа увеличивается или даже останавливается работа ДВС полностью. Если поврежденный клапан полностью не перекрывается мембраной, то кислород, попадая в камеру сгорания, поможет двигателю выйти из строя.

Преимущества и недостатки системы вентиляции картерных газов

Система вентиляции картерных газов постоянно видоизменялась с совершенствованием машиностроения. Современные системы вызывают часто ступор у водителей. Все начиналось с обычной трубы, которая выводилась под машину и заканчивается в современных автомобилях продвинутыми системами с маслоотделителями и клапанами разного типа. Самая современная – принудительная система закрытого типа имеет следующие преимущества:

Сведение к минимуму выброса вредных веществ.
Не выдавливаются сальники и прокладки за счет эффективного снижения давления внутри картера.
Увеличивается ресурс моторного масла.
Атмосферный воздух, пыль и влага не попадают в картер.
Хорошая отдача двигателя.

Недостатки системы вентиляции картера.

Замасливание впускного тракта.
Необходимость регулярной чистки от масляного налета.
Увеличение объема картерных газов, если есть даже небольшие отклонения в работе ДВС.

Как почистить или заменить клапан вентиляции?

Очистка клапана начинается с его демонтажа. Не стоит делать это очень жестко. Для чистки годятся любые чистящие средства. Если это аэрозоль, то она распыляется по поверхности и протирается чистой тряпкой. Если это жидкое средство, то нужно использовать ванну, в которой помещается клапан и его составляющие. Для пластиковых корпусов нельзя применять слишком агрессивные составы, которые могут повредить его. После чистки, клапан возвращается на свое место и закрепляется.

Видео по доработке системы вентиляции.

Симптомами того, что клапан отслужил свой срок жизни, служат следующие признаки.

Тонкий свист под капотом автомобиля.
Плавающий холостой ход.
Увеличение расхода масла в больших объемах.
Снижение давления надува.
Из масляной горловины, щупа и свечных колодцев проходит масло.
Текут сальники.
Из выхлопной трубы выходит темный дым.

Водители, которые сами регулярно промывают клапан, заменят его легко. На место старого клапана устанавливается новый клапан.

Поломка клапана вентиляции картерных газов напрямую влияет на качество топливной смеси. Одновременно она вызывает сопутствующие повреждения деталей двигателя. Приступать к прочистке и ремонту нужно сразу же после обнаружения неисправности. Этим предотвращается угар масла, расход топлива и износ деталей в двигателе.

принцип работы, признаки и причины неисправности

Виды систем вентиляции картера

Принцип работы принудительной системы вентиляции картера (PCV).

Работа системы PCV

Клапан PCV – особенности конструкции.

Ключевая роль клапана PCV в системе закрытой вентиляции картера заключается в функции регулировки давления газов в картере путем их перепуска во впускной коллектор и поддержание разрежение во впускном коллекторе. В режиме ХХ и при торможении двигателем разрежение в коллекторе максимально (дроссель лишь чуть приоткрыт либо закрыт полностью), однако количество картерных газов не так велико, поэтому для полноценной вентиляции достаточно канала с небольшим проходным сечением. В таком режиме под действием большого разрежения золотник клапана полностью втягивается, но при этом канал перепуска картерных газов в значительной степени перекрывается, пропуская лишь небольшое их количество.
При нажатии на педаль акселератора и при высоких нагрузках количество отработавших газов в картере существенно возрастает. Золотник клапана занимает такое положение, чтобы обеспечить максимальную пропускную способность канала. Существует еще и так называемый режим обратной вспышки, при котором горящие газы из цилиндра прорываются во впускной коллектор. В этом случае клапан PCV находится под действием давления, а не разрежения, поэтому полностью закрывается, исключая возможность поджога находящихся в картере паров топлива и масла.

Принцип работы системы вентиляции картерных газов

Схема расположения клапана вентиляции картерных газов Газы проходят очистку от масляных капель, которые впоследствии стекают назад в поддон, и по воздушным патрубкам очищенные газы поступают в систему подачи воздуха в камеры сгорания. За выход газов во впускной коллектор отвечает клапан отвода картерных газов. Очистка от масла играет важную роль, потому что это не только экономия масла, но и борьба с нагаром на рабочих деталях. Для чего нужен клапан вентиляции картерных газов? Клапан отвода картерных газов регулирует процесс выпуска скопившихся паров. Принцип его работы основан на разности давлений перед клапаном и за ним. Чтобы понять, как работает клапан вентиляции, рассмотрим его конструкцию. Он состоит из пластикового корпуса, входного и выходного штуцеров, двух полостей, мембраны и пружины (образующих своего рода поршень). Если во впускном патрубке присутствует сильное разрежение, то под действием пружины клапан закрывается, и картерные газы не попадают в воздуховод. Если дроссельная заслонка полностью открыта, то во впускном коллекторе устанавливается атмосферное давление или даже превышающее его в случае турбонаддува, при этом клапан закрывается под действием наружного давления. Если создается незначительное разрежение, то поршень занимает нейтральное положение и газы свободно выходят.

Где находится клапан вентиляции картерных газов?

или

Признаки неисправности системы вентиляции картерных газов

В случае неисправности системы лабиринтов (существенное засосрение закоксовавшимся маслом) возникает небольшой, но заметный расход масла (в районе 0,1-0,5л на 1000км), на свечах появляются следы сгоревшего масла в виде крупы или «ржавчины», а в камере сгорания — нагар, все это ошибочно принимают за умершие маслосъемные колпачки или даже кольца, хотя дело совсем не в них. В некоторых случаях, особенно в холодное время года и медленному движению по пробкам, возможно постепенное оседание масляного тумана в виде жидкого масла прямо во впускном коллекторе, что приводит к проблемам холодного пуска, при запуске масло из раннеров попадает во впуск и заливает все вокруг, в т.ч. свечи, клапана и камеру сгорания, мешая нормального смесеобразованию и воспламенению горючей смеси. И когда запуск удается — попавшее масло начинает гореть в виде синего дыма, что опять же списывают на умершие маслосъемные колпачки…а на самом деле копать надо в систему вентиляции картера. Неправильная работа системы PCV может являться одной из причин загрязнения дросселя, клапана холостого хода, загрязнения воздушного фильтра, воздушной магистрали (патрубки и впускной коллектор), течи масла и выдавливания сальников и прокладок, чаще наружу, чем внутрь. Забившиеся патрубки системы вентиляции создают избыточное давление в картере двигателя, в результате чего отработавшие газы вместе с маслом будут искать альтернативные пути выхода. На начальных стадиях, когда система связанная с клапаном PCV забита (чаще всего забивает сам клапан, реже забивает маслоотделитель, лабиринты и патрубки), вентиляция начинает работать неправильно и масляные пары вместе с газами начинают поступать через вентиляционную трубку, первый признак этого — быстрое загрязнение дросселя со стороны входного патрубка. В некоторых автомобилях свежий воздух берется прямо из короба воздушного фильтра — при неисправности системы PCV фильтр начинает забрасывать маслом, а в некоторых случаях, т.к. картерные газы очень горячие, то возможно даже оплавление фильтра из синтетического материала и как следствие — лишение автомобиля системы фильтрации воздуха. В случаях когда забиты уже обе трубки, последствия плачевнее, начинает выкидывать щуп, также возможно образование масляных подтеков в местах уплотнений и соединений (прокладки, сальники). Совсем неприятный вариант – выдавливание сальников коленвала или уплотнителей масляного фильтра с значительными потерями объема масла. Некорректная работа самого клапана PCV может привести к неправильному учету поступающего воздуха, и приготовлению переобогащенной или переобедненной смеси, в зависимости от режима работы. В случае если клапан начинает пропускать газы во все стороны (разрушились поршеньки либо пружины), начинается сильный подсос воздуха во впускной коллектор, разрежение в нем падает, со всеми неприятностями в виде повышенного расхода топлива, неустойчивого либо повышенного холостого хода, обеднения горючей смеси, ухудшения работы вакуумного усилителя тормозов. Причем Check Engine может и не загораться, т.к. пропусков воспламенения обычно нет.

Замена КВКГ на примере мотора М43 BMW. Видео:

как работает, для чего нужна, неисправности

Система вентиляции картера играет одну из основных ролей в процессе газообмена внутри двигателя. Ее неисправности могут привести к поломке турбины, потерям масла через сальники. Для своевременной диагностики и обнаружения признаков неисправности крайне важно понимать принцип работы системы вентилирования картерных газов. Особое внимание уделим устройству клапана PCV (Positive Crankcase Ventilation) и методам его проверки.

Что такое картерные газы?

data-full-width-responsive=»true»>

Картерные газы — это соединение несгоревшей топливовоздушной смеси (далее ТПВС), выхлопных газов и масляной взвеси. Даже в исправном двигателе на такте сжатия через поршневые кольца просачивается часть смеси топлива и воздуха. Уже на такте рабочего хода в картерное пространство поступают выхлопные газы, смешивающиеся с парами моторного масла.

Предназначение системы вентиляции картерных газов (ВКГ)

Вентиляция картера двигателя необходима для постоянного отвода токсичной смеси из несгоревших углеводородов, выхлопных газов и масляного тумана. До ужесточения экологических норм с этой задачей прекрасно справлялся сапун – отрезок шланга, соединяющий блок двигателя и атмосферу.

В современных реалиях вентиляция картера двигателя представляет собой систему закрытого типа. Выхлопные газы подаются во впускной коллектор, где они смешиваются со свежим зарядом и благополучно сгорают в двигателе.

Принцип работы и устройство вентиляции картера двигателя

Именно так выглядит схема вентиляции картера двигателя атмосферного бензинового двигателя. Газы из ГБЦ поступают во впускной тракт по двум патрубкам, один из которых врезается в систему перед дросселем, а второй после заслонки. Такое разделение потоков необходимо по двум причинам:

В режиме холостых оборотов и низких нагрузок дроссельная заслонка открыта на небольшой угол. Количество воздуха, проходящее через фильтр и попадающее в задроссельное пространство минимально, а разряжение больше именно за дросселем. Поэтому избыток картерных газов всасывается во впускной коллектор в задроссельное пространство. Количество газов, проходящее через канал, регулируется односторонним клапаном ВКГ.
В режимы средних и высоких нагрузок дроссельная заслонка открыта на большой угол и не создает препятствия для прохождения воздуха. При этом из-за повышения оборотов возрастает не только потребление двигателем кислорода, но и количество газов, прорывающихся в картер. Поскольку за дросселем и перед ним разряжение будет небольшим, для эффективного отвода картерных газов используются оба канала.

На схеме изображены элементы системы вентиляции картера турбированного двигателя, а также способ попадания газов через поршневые кольца в поддон (№5). Составляющие компоненты:

Маслоотделитель. Препятствует попаданию во впускной коллектор паров масла.
Клапан PCV, дозирующий количество газов.
Интеркулер. Подмешивание горячих выхлопных газов снижает плотность свежего заряда, из-за чего падает мощность двигателя. Охладитель этот негативный фактор нивелирует.
Турбокомпрессор.

Клапан PCV

Высокое разряжение в картерном пространстве не менее опасно для сальников, чем повышенное давление. Чтобы при малом угле открытия ДЗ, а также при резком закрытии дросселя на высоких оборотах в поддоне не создавалось избыточное разряжение, в систему включен клапан ВКГ. Состоит клапан вентиляции картера из подпружиненного плунжера, перемещающегося в гильзе определенного сечения.

В нормальном состоянии, когда двигатель заглушен, возвратные пружины отжимают плунжер, сообщая отрезки канала от коллектора к клапанной крышке. В режиме холостого хода высокое разряжение во впускном коллекторе притягивает плунжер, преодолевая сопротивление пружин. Канал для доступа картерных газов перекрывается. По мере открытия дроссельной заслонки снижается воздействие вакуума на плунжер. Усилием возвратных пружин клапан открывается, сообщая впускной тракт и картерное пространство.

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

Лабиринтный маслоуловитель

При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.

Циклический маслоуловитель

Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.

Маслоотделитель с фильтрующим элементом

Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.

Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.

Признаки неправильной работы

Обильные масляные запотевания в местах резиновых уплотнений. Менять прокладку ГБЦ, поддона либо сальники, без устранения причины повышенного давления картерных газов, бессмысленно. Причина может быть как в недостаточной производительности вентиляции картера, так и в критическом износе цилиндропоршневой группы (далее ЦПГ). В последнем случае в поддон просачивается больше картерных газов, нежели может пропустить через себя система вентиляции картера. На автомобилях с синтетическим фильтрующим элементом в первую очередь рекомендуем проверить состояние фильтра.
Чрезмерный расход масла. Повышенное давление в картерном пространстве препятствует эффективной работе маслосъемных колец, из-за чего масло сгорает в цилиндрах.
Плавающие обороты холостого хода. Причина в негерметичности системы. Трещины на шлангах, корпусе клапана PCV, неплотно затянутые хомуты – все эти факторы приводят к подсосу неучтенного воздуха.
Стойкий запах выхлопных газов при движении на небольшой скорости и во время стоянки с заведенным двигателем. Закрытая система вентиляции картера негерметична на отрезке до клапана ВКГ, из-за чего газы прорываются в подкапотное пространство, откуда затягиваются внутрь авто салонным вентилятором.
Большое количество масла во впускном коллекторе, патрубках и даже на воздушном фильтре. Причина в неисправном маслоуловителе.

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Видео:Система вентиляции картера

Методы диагностики

Своими руками проще всего проверить клапан PCV. Для этого достаточно подуть в клапан со стороны клапанной крышки. Если напор воздуха с обратной стороны слабый либо он и вовсе не выходит, клапан работает неправильно. Очистка системы вентиляции картера двигателя очистителем карбюратора должна исправить ситуацию. Если же клапан продувается в обе стороны, скорее всего, он заклинил в полуоткрытом состоянии, либо порвалась резиновая мембрана.

Степень загрязнения и общая эффективность работы вентиляции картера измеряется двумя основными путями:

Замеряется давление картерных газов на разных режимах работы двигателя.
Измеряется объем газов, который система может пропустить через себя.

Чтобы не столкнуться с последствиями неисправностей системы ВКГ, стоит периодически менять клапан PCV, фильтрующий элемент, чистить центробежный/лабиринтный маслоуловитель.

Признаки неисправности клапана вентиляции картера (PCV)

Перечень типичных признаков неисправности клапана вентиляции PCV включает в себя чрезмерное потребление или утечку масла, блокировку воздушного фильтра сапуна и общее снижение мощности.

На фото представлен сапун — тройник, клапан отвода воздуха из картера и вентиляции картерных газов

Клапан вентиляции картера (PCV) обеспечивает отвод газов из картера двигателя. Он направляет эти газы обратно в камеры сгорания через впускной коллектор. Этот процесс во многом определяет производительность двигателя, его уровень вредных выбросов и общую работоспособность автомобиля. Неисправный клапан PCV будет оказывать влияние на работу транспортного средства, и вот несколько признаков, которые нужно не упустить из виду, прежде чем клапан полностью перестанет функционировать:

Чрезмерное потребление и утечка масла

Дефектный клапан PCV может пропускать масло, что приведет к его завышенному потреблению. Кроме того, утечку смазки через уплотнения можно выявить по каплям на полу вашего гаража. Когда клапан PCV выходит из строя, давление масла в картере может увеличиться. Оно будет выталкивать масло через уплотнения и прокладки, поскольку других механизмов сброса давления в узле нет. Утечка приведет к чрезмерному расходу масла и лужам смазки под вашим автомобилем. Если вы заметили эти признаки, обратитесь к профессиональному специалисту, который сможет заменить клапан PCV.

Читайте также: Как проверить уровень масла в двигателе?

Загрязненный фильтр

Загрязненный воздушный фильтр

Воздушный фильтр часто называют элементом системы дыхания автомобиля. Из-за выхода из строя клапана PCV он может загрязниться углеводородами и маслом. Это также связано с увеличением давления в картере, которое выдавливает водяной пар через элемент сапуна. Вода смешивается с бензином, вызывая образование нароста и увеличивая расход топлива. Один из способов проверить этот компонент – непосредственно осмотреть фильтр на предмет наличия наростов. Другой способ состоит в измерении расхода топлива автомобиля. Если он начнет увеличиваться, казалось бы, без причины, клапан PCV может отказать.

Общее снижение мощности

О приближающемся отказе клапана PCV свидетельствует снижение мощности двигателя автомобиля. Это может сопровождаться увеличением давления в системе выхлопа или полной остановкой мотора. Дефектный клапан PCV может не закрываться полностью, что приведет к попаданию кислорода в камеру сгорания. В таком случае концентрация топливно-воздушной смеси снижается, что приводит к работе двигателя в нештатных условиях и выходу его из строя.

Читайте также: Как почистить топливный фильтр? Чистка топливного фильтра в домашних условиях

Если вы заметили утечку или чрезмерное потребление масла в автомобиле, загрязнение фильтра или нехарактерную работу двигателя, следует осмотреть и при необходимости заменить клапан PCV. Своевременный ремонт поможет обеспечить бесперебойную работу транспортного средства и сохранить расход топлива на нужном уровне.

Вентиляция картера

Hannu Jääskeläinen

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Картерные прорывы могут быть важным источником выбросов твердых частиц, а также других регулируемых и нерегулируемых выбросов. Они также могут способствовать потере смазочного масла и загрязнению поверхностей и компонентов двигателя.Был разработан ряд систем вентиляции картера, которые включают различные типы фильтров для отделения выбросов твердых частиц.

Обдув картера

В картере двигателя внутреннего сгорания накапливаются газы и масляный туман, называемый прорывом , который может вытекать из нескольких источников. Наиболее важным источником прорывов является камера сгорания, рис. 1 [1774] . Большая часть прорывов сгорания происходит, когда давление в камере сгорания достигает максимума во время тактов сжатия и расширения.При высоких давлениях газы просачиваются в картер вокруг поршневых колец и через зазор поршневых колец.

Рисунок 1 . Горение прорыв

Другие важные источники прорывов включают вал турбонагнетателя, воздушные компрессоры и в некоторых случаях штоки клапанов. В общей сложности на эти компоненты может приходиться до 40% продувки картера [1774] . Турбокомпрессоры и воздушные компрессоры часто смазываются маслом, подаваемым масляным насосом двигателя и сливаемым обратно в картер двигателя.Линия слива масла из этих компонентов гарантирует, что газ, протекающий через вал турбонагнетателя и поршневые кольца воздушного компрессора, попадет в картер двигателя, что приведет к утечке газа.

Количество продувки сильно различается в зависимости от конструкции двигателя, температурных условий эксплуатации и износа двигателя. Несмотря на то, что существует ряд «практических правил» для оценки максимальной пропускной способности двигателя, их следует использовать с осторожностью. Некоторые из этих оценок приведены в таблице 1.

**Таблица 1**
Оценки максимальной скорости продувки (фактическая скорость потока)
Двигатель	Blowby Estimate	Ссылка
Новый двигатель	Blowby [дм ³ / с] = номинальная мощность [кВт] / 180 Blowby [ft ³ / min] = номинальная мощность [л.с. ] / 120	[1776]
Изношенный двигатель	Blowby [дм ³ / с] = номинальная мощность [кВт] / 90 Blowby [ft ³ / min] = номинальная мощность [л.с. ] / 60	[1776] [1775]
Изношенный двигатель	Blowby [дм ³ / с] = номинальная мощность [кВт] / 60 Blowby [ft ³ / min] = номинальная мощность [л.с.] / 40	[1791]

###

Как работает система принудительной вентиляции картера (PCV)?

Если вы не настоящий редуктор, от одной фразы «принудительная вентиляция картера», вероятно, у вас заболит голова, потому что это звучит, ну, сложно. Но на самом деле все не так уж и сложно. Или, по крайней мере, это не должно показаться сложным после того, как мы закончим вам объяснять. Но для этого мы собираемся дать вам быстрый курс освежения знаний о том, как работают двигатели внутреннего сгорания, используемые в большинстве автомобилей.Ладно — раз, два, три, вперед!

Двигатель внутреннего сгорания построен вокруг ряда полых цилиндров, в каждом из которых есть подвижный поршень, предназначенный для скольжения вверх и вниз внутри него. Смесь воздуха и бензина прокачивается через систему трубок, называемых впускным коллектором, через впускной клапан каждого цилиндра (или клапаны), где искра от свечи зажигания заставляет смесь взорваться в открытом пространстве в верхней части цилиндра, называемом камера сгорания. Давление от этого взрыва толкает поршень в цилиндре вниз, вызывая вращение коленчатого вала.Вращение коленчатого вала не только толкает поршень обратно в цилиндр, чтобы он мог сделать все это снова, но также вращает шестерни в трансмиссии автомобиля, которые в конечном итоге заставляют автомобиль двигаться. Тем временем поднимающийся поршень выталкивает воздух и газ, оставшиеся после взрыва, обратно из цилиндра через выпускной клапан.

Объявление

Однако — и здесь на помощь приходит вентиляция картера — определенное количество этой смеси воздуха и бензина вытягивается поршнем и проходит через поршневые кольца в картер, который является защитной крышкой, изолирующей коленчатый вал.Этот выходящий газ называется прорывом, и его нельзя избежать. Это также нежелательно, потому что несгоревший бензин в нем может засорить систему и вызвать проблемы в картере. До начала 1960-х годов этих картерных газов было

Система принудительной вентиляции картера (PCV)

Система принудительной вентиляции картера (PCV) снижает выброс картерных газов из двигателя. Около 20% от общего объема выбросов углеводородов (УВ), производимых транспортным средством, составляют выбросы газов, которые проходят через поршневые кольца и попадают в картер. Чем больше пробег двигателя и чем больше износ поршневых колец и цилиндров, тем больше прорыв в картер.

До изобретения PCV продувочные пары просто выбрасывались в атмосферу через «дорожную тяговую трубу», которая выходила из вентиляционного отверстия в клапанной крышке или крышке долины вниз к земле.

В 1961 году первые системы PCV появились на автомобилях Калифорнии. Система PCV использовала всасывающий вакуум, чтобы отводить продувочные пары обратно во впускной коллектор. Это позволило повторно сжечь углеводороды и устранить выбросы паров как источник загрязнения.

Система оказалась настолько эффективной, что «открытые» системы PCV были добавлены к большинству автомобилей по всей стране в 1963 году. Открытая система PCV всасывает воздух через сетчатый фильтр внутри крышки маслозаливной горловины или сапун на крышке клапана.Поток свежего воздуха через картер помог удалить влагу из масла, продлить срок его службы и уменьшить образование отложений. Единственным недостатком этих ранних открытых систем PCV было то, что продувочные пары все еще могли удерживаться при высоких оборотах двигателя и нагрузках и уходить в атмосферу через крышку маслозаливной горловины или сапун крышки клапана.

В 1968 году «закрытые» системы PCV были добавлены в большинство автомобилей. Впускное отверстие сапуна было перемещено внутри корпуса воздухоочистителя, поэтому при повышении давления оно переливается в воздухоочиститель и всасывается в карбюратор.Пары не уходят в атмосферу.

Типовая система PCV .

КАК РАБОТАЕТ ПВХ

Основным компонентом системы PCV является клапан PCV, простой подпружиненный клапан со скользящей цапфой внутри. Штифт сужается, как пуля, поэтому он будет увеличивать или уменьшать поток воздуха в зависимости от своего положения внутри корпуса клапана. Движение иглы вверх и вниз изменяет отверстие отверстия для регулирования объема воздуха, проходящего через клапан PCV.

Клапан PCV обычно расположен в крышке клапана или впускной канавке и обычно вставляется в резиновую втулку. Расположение клапана позволяет ему вытягивать пары изнутри двигателя, не всасывая масло из картера (перегородки внутри крышки клапана или крышки впадины отклоняются и помогают отделить капли масла от выходящих паров).

Шланг соединяет верхнюю часть клапана PCV с вакуумным отверстием на корпусе дроссельной заслонки, карбюраторе или впускном коллекторе. Это позволяет откачивать пары непосредственно в двигатель, не забивая корпус дроссельной заслонки или карбюратор.

Поскольку система PCV втягивает воздух и продувочные газы во впускной коллектор, она оказывает такое же влияние на топливно-воздушную смесь, как и утечка вакуума. Это компенсируется калибровкой карбюратора или системы впрыска топлива. Следовательно, система PCV не оказывает чистого влияния на экономию топлива, выбросы или работу двигателя — при условии, что все работает правильно.

ПРЕДУПРЕЖДЕНИЕ: Удаление или отключение системы PCV в попытке улучшить работу двигателя ничего не дает и является незаконным.Правила EPA запрещают вмешательство в любое устройство контроля выбросов. Отключение или отключение системы PCV также может привести к скоплению влаги в картере, что сократит срок службы масла и будет способствовать образованию шлама, повреждающего двигатель.

КАК ИЗМЕНЯЕТСЯ ПОТОК PCV В ЗАВИСИМОСТИ ОТ СКОРОСТИ И НАГРУЗКИ ДВИГАТЕЛЯ

Расход клапана PCV откалиброван для конкретного двигателя. Поэтому для нормальной работы системы клапан PCV должен регулировать расход при изменении рабочих условий.

Когда двигатель выключен, пружина внутри клапана закрывает штифт, чтобы герметизировать картер и предотвратить выход любых остаточных паров в атмосферу.

Когда двигатель запускается, разрежение во впускном коллекторе притягивает стержень и всасывает клапан PCV. Штифт подтягивается к пружине и перемещается в самое верхнее положение. Но заостренная форма иглы не позволяет добиться максимального потока в этом положении. Вместо этого он ограничивает поток, чтобы двигатель работал на холостом ходу плавно.

То же самое происходит во время замедления, когда всасываемый вакуум высокий. Штифт вытягивается полностью вверх, чтобы уменьшить поток и свести к минимуму влияние прорыва на выбросы при торможении.

Когда двигатель движется при небольшой нагрузке и при частичном открытии дроссельной заслонки, уменьшается всасываемый вакуум и меньшее усилие на цапфе. Это позволяет стержню скользить вниз до среднего положения и пропускать больший воздушный поток.

В условиях высокой нагрузки или резкого ускорения разрежение на всасывании падает еще больше, позволяя пружине внутри клапана PCV толкать игольчатый клапан еще ниже до положения максимального потока.Если продувочное давление нарастает быстрее, чем может справиться система PCV, избыточное давление возвращается через шланг сапуна к воздухоочистителю, всасывается обратно в двигатель и сжигается.

В случае обратного зажигания двигателя резкое повышение давления во впускном коллекторе дует обратно через шланг PCV и захлопывает штифт. Это предотвращает прохождение пламени обратно через клапан PCV и возможное воспламенение паров топлива внутри картера.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ PCV

Поскольку система PCV относительно проста и требует минимального обслуживания, ее часто упускают из виду.Обычный интервал замены для многих клапанов PCV составляет 50 000 миль, однако многие двигатели никогда не заменяли клапан PCV. В руководствах владельцев многих поздних моделей даже нет рекомендованного интервала замены клапана PCV. В руководстве может содержаться только предложение «осматривать» систему периодически.

На многих автомобилях 2002 года и более новых с OBD II система OBD II контролирует систему PCV и проверяет расход один раз в течение каждого цикла движения. Но в старых системах OBD II и OBD I система PCV НЕ контролируется.Таким образом, проблема с системой PCV на автомобиле до 2002 года, вероятно, не приведет к включению MIL (индикаторной лампы неисправности) или установке диагностического кода неисправности (DTC).

Клапаны

PCV могут служить долго, но со временем они могут изнашиваться или забиваться, особенно если владелец транспортного средства пренебрегает регулярной заменой масла и в картере скапливается осадок. Тот же осадок и масляный лак, которые склеивают двигатель, также могут засорить клапан PCV.

ПРОБЛЕМЫ PCV

Самая распространенная проблема, с которой сталкиваются системы PCV, — это закупорка клапана PCV.Скопление отложений горючего и масляного лака и / или шлама внутри клапана может ограничить или даже заблокировать поток паров через клапан. Закрытый или забитый клапан PCV не может вытягивать влагу и продувочные пары из картера. Это может привести к образованию осадка, повреждающего двигатель, и к резервному давлению, которое может вызвать утечку масла через прокладки и уплотнения. Потеря воздушного потока через клапан также может привести к тому, что топливно-воздушная смесь станет богаче, чем обычно, что приведет к увеличению расхода топлива и выбросов.То же самое может произойти, если стержень внутри клапана PCV закроется.

Если стержень внутри клапана PCV заедает или пружина ломается, клапан PCV может пропускать слишком много воздуха и обеднять смесь холостого хода. Это может вызвать резкий холостой ход, резкий запуск и / или обеднение зажигания (что увеличивает выбросы и расход топлива). То же самое может произойти, если шланг, соединяющий клапан с корпусом дроссельной заслонки, карбюратором или впускным коллектором, ослабнет, потрескается или протекает. Ослабленный или негерметичный шланг позволяет воздуху без дозирования попадать в двигатель и нарушать работу топливной смеси, особенно на холостом ходу, когда смесь холостого хода наиболее чувствительна к утечкам вакуума.

На автомобилях последних моделей с компьютерным управлением двигателем система управления двигателем обнаруживает любые изменения в топливно-воздушной смеси и компенсирует их увеличением или уменьшением краткосрочной и долгосрочной корректировки топлива (STFT и LTFT). Небольшие корректировки не вызывают проблем, но большие корректировки (более 10-15 отрицательных или положительных значений) обычно устанавливают DTC для обедненной или богатой смеси и включают контрольную лампу неисправности.

Проблемы могут также возникнуть, если кто-то установит неправильный клапан PCV для приложения.Как мы уже говорили ранее, расход клапана PCV откалиброван для конкретного двигателя. Два клапана, которые кажутся идентичными снаружи (одинаковый диаметр и одинаковые штуцеры для шлангов), могут иметь внутри разные игольчатые клапаны и пружины, что дает им очень разные скорости потока. Клапан PCV, который пропускает слишком много воздуха, будет обеднять топливно-воздушную смесь, в то время как клапан, который течет слишком мало, обогатит смесь и увеличит риск скопления осадка в картере.

Остерегайтесь дешевой замены клапанов PCV.Они могут отличаться от клапана OEM PCV. Качественные сменные клапаны PCV под торговой маркой калибруются точно так же, как и оригинальные клапаны, и предназначены для обеспечения длительной безотказной работы.

Клапан PCV обычно располагается на клапанной крышке или головке блока цилиндров.
Вытяните клапан (оставьте шланг подсоединенным) и нащупайте вакуум
пока двигатель работает на холостом ходу. Отсутствие вакуума указывает на засорение клапана PCV.

ПРОВЕРКА КЛАПАНА PCV

Есть несколько способов проверить клапан PCV:

1.Снимите клапан и встряхните его. Если он дребезжит, значит, стержень внутри не застрял и через клапан должен поступать воздух. Но невозможно узнать, ослаблена ли пружина или сломана, или же скопление лака и отложений внутри клапана ограничивает поток.

2. Проверьте вакуум, удерживая пальцем конец клапана, когда двигатель работает на холостом ходу. Этот тест сообщает вам, достигает ли клапан вакуума, но не показывает, работает ли клапан правильно. Если вы не чувствуете вакуума, это означает, что клапан или шланг забиты и их необходимо заменить.

3. Используйте расходомер, чтобы проверить работу клапана. Этот метод является лучшим, поскольку он проверяет как вакуум, так и поток воздуха.

Объем воздуха, который вытягивается из картера системой PCV, важен, поскольку требуется определенный поток воздуха для удаления выходящих паров и влаги. Это предотвращает попадание влаги в масло и образование отложений в картере. Однако слишком большой поток воздуха может нарушить топливно-воздушную смесь в двигателе.Это также может увеличить расход масла.

Чтобы проверить поток воздуха через клапан PCV , вы можете выполнить одно из следующих действий:

Пережать или заблокировать вакуумный шланг к клапану PCV при работающем двигателе на холостом ходу. Обороты холостого хода двигателя обычно должны упасть примерно на 50-80 об / мин, прежде чем частота вращения холостого хода исправится сама собой (или вы можете отключить двигатель управления частотой вращения холостого хода, чтобы он не влиял на скорость холостого хода во время этого теста). Если скорость холостого хода не меняется, проверьте клапан PCV, шланг и сапун на предмет препятствий или закупорки.Более сильное изменение будет указывать на слишком большой поток воздуха через клапан PCV. Проверьте номер детали на клапане PCV, чтобы убедиться, что он правильный для двигателя. Неправильный клапан может пропускать слишком много воздуха. Если номер детали отсутствует, замените клапан на новый (который соответствует спецификациям OEM) и повторите попытку.

Измерьте величину разрежения в картере. При нормальной рабочей температуре двигателя заблокируйте сапун PCV или вентиляционное отверстие двигателя (обычно шланг, идущий от корпуса воздушного фильтра к крышке клапана на двигателе).Вытащите щуп и подсоедините манометр к трубке щупа. Типичная система PCV должна создавать вакуум в картере на холостом ходу от 1 до 3 дюймов. Если вы видите значительно более высокое значение вакуума, вероятно, прокладка впускного коллектора протекает и создает разрежение в картере (замените протекающую прокладку впускного коллектора). Если вы не видите вакуума или обнаруживаете повышение давления в картере, система PCV засорена или неисправна. недостаточное количество воздуха через картер, чтобы избавиться от выхлопных паров.

ПРИМЕЧАНИЕ: Если двигатель имеет негерметичный масляный поддон, крышку клапана или прокладку впускного коллектора, или негерметичные уплотнения коленчатого вала, он не сможет создать большой вакуум в картере, потому что он втягивает наружный воздух (что также не фильтруется и может еще больше загрязнить масло).

Чтобы найти утечку воздуха в картер, вы можете слегка нагнетать (не более 1–3 фунтов на кв. Дюйм) в картер заводским воздухом через трубку маслоизмерительного щупа, крышку маслозаливной горловины или сапун после закрытия всех других вентиляционных отверстий.Не используйте большее давление воздуха, чем это, иначе вы можете создать утечки там, где их не было раньше. Затем используйте распылитель, чтобы распылить мыльную воду вокруг швов прокладок и уплотнений. Если вы видите пузыри, значит, вы обнаружили утечку воздуха (при необходимости замените прокладку или уплотнение).

Дымовая машина также отлично подходит для поиска утечек в картере и вакуума. Дымовая машина генерирует дымообразный пар при нагревании минерального масла. Затем туман может подаваться во впускной коллектор для проверки утечек вакуума во впускном коллекторе или в картер для проверки на предмет внутренних утечек воздуха в двигателе.Любая утечка позволит дыму выйти, и вы увидите дым снаружи двигателя.

СОВЕТЫ ПО ЗАМЕНЕ

PCV

При замене клапана PCV убедитесь, что новый клапан такой же, как и оригинал. Внешний вид может вводить в заблуждение, поскольку клапаны, которые выглядят одинаково снаружи, могут быть откалиброваны по-разному внутри. Если новый клапан не обладает такими же характеристиками потока, как исходный, это может снизить выбросы и вызвать проблемы с управляемостью.

Шланг PCV, который соединяет клапан PCV с двигателем, также следует заменять при замене клапана. Используйте только шланг, одобренный для использования с PCV.

Клапаны PCV направленные. Установить клапан паров картера так
поток из клапанной крышки или ГБЦ в шланг, идущий к
впускной коллектор, карбюратор или корпус дроссельной заслонки.

ПРИМЕЧАНИЕ. Не можете найти свой клапан PCV? Некоторые двигатели не имеют клапана PCV, но используют систему вентиляции картера с фиксированным отверстием масло / пароотделителя.Сепаратор функционирует аналогично клапану PCV, но внутри нет подвижного стержня или пружины. Сепаратор представляет собой небольшую коробку с несколькими перегородками внутри и калиброванным отверстием, которое позволяет всасывающему вакууму втягивать продувочные пары обратно во впускной коллектор. Как и клапан PCV, сепаратор может забиваться лаком и шламом, вызывая проблемы с управляемостью и выбросами.

Другие статьи о выбросах:

Рециркуляция выхлопных газов (EGR)

Система контроля за выбросами паров бензина EVAP

Общие сведения о проблемах с управляемостью и выбросами с помощью OBD II

Устранение сбоев с выбросами

Все о бортовой диагностике II (OBD II)

Обзор основных систем контроля выбросов

Выхлопные системы

Поиск и устранение неисправностей в катализаторе P0420 Код

Каталитические преобразователи

Диагностика управляемости: пропуски зажигания

Искровое детонация (детонация)

Обнаружение и устранение утечек вакуума

Датчики кислорода (O2)

Датчики воздуха

Wide Ratio Определение проблем с выбросами (датчики O2)

Обновление испытаний на выбросы

Щелкните здесь, чтобы прочитать больше автомобильных технических статей

P052E Работоспособность клапана регулятора вентиляции картера положительного давления

Код неисправности OBD-II Техническое описание

Артикул

Stephen Darby
Сертифицированный техник ASE

Работа клапана регулятора вентиляции картера с положительным давлением

Что это значит?

Этот общий диагностический код неисправности трансмиссии (DTC) обычно применяется ко многим автомобилям OBD-II. Это может включать, но не ограничивается автомобилями Ford, Dodge, Ram, Volvo и т. Д.

Если у вас есть код P052E, хранящийся в вашем автомобиле OBD-II, это означает, что модуль управления трансмиссией (PCM) обнаружил сигнал от датчика давления в картере, который указывает на несоответствующую степень давления.

Плотность (давление) воздуха в картере двигателя контролируется PCM с использованием сигнала входного напряжения от датчика давления в картере. Входное напряжение датчика давления в картере принимается (PCM) как фактические единицы давления.Для измерения давления в картере используются либо килопаскаль (кПа), либо дюймы ртутного столба (Hg). Датчик давления в картере обычно расположен в одной из крышек клапана или рядом с ней.

Поскольку нижний конец двигателя внутреннего сгорания должен быть герметизирован для предотвращения утечки масла, там создается определенное давление. Это давление возникает из-за резких перепадов температуры, паров моторного масла и быстрого центробежного движения коленчатого вала, шатунов и т. Д.

Система принудительной вентиляции картера (PCV) использует тщательно контролируемый вакуум на впуске для снятия давления из картера через специально разработанный клапан (клапан PCV), который допускает только одно направление потока. В подавляющем большинстве случаев применения в автомобилях клапан PCV использует прямой вакуум из впускного коллектора. В данном конкретном случае вакуум PCV регулируется с помощью регулирующего клапана PCV с электронным управлением. PCM использует входной сигнал от датчика давления в картере, чтобы определить, какое давление вакуума необходимо приложить к PCV для оптимальной производительности.Постоянное напряжение аккумулятора обычно подается на одну клемму регулирующего клапана PCV, и PCM обеспечивает заземление по мере необходимости для замыкания цепи, размещения регулирующего клапана в его корпусе и достижения желаемой степени вакуума PCV.

Если PCM обнаруживает, что желаемый уровень давления в картере не может быть достигнут с помощью регулирующего клапана PCV, будет сохранен код P052E и может загореться индикаторная лампа неисправности (MIL).

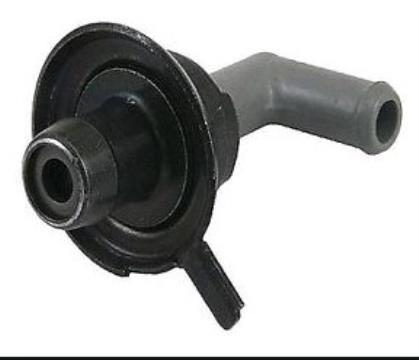

Фотография клапана PCV, одного компонента системы:

Каков серьезность этого кода неисправности?

Неправильное давление в картере может привести к утечке моторного масла.Код P052E следует классифицировать как серьезный и соответствующим образом решать.

Каковы некоторые признаки кода?

Симптомы кода двигателя P052E могут включать:

Утечка моторного масла
Дым (пар) из подкапотного пространства
Шипение (всасывание) из моторного отсека
Проблемы с управляемостью, вызванные утечкой вакуума

Каковы наиболее частые причины появления кода?

Причины для этого кода могут включать:

Неисправность регулирующего клапана PCV
Неисправен клапан PCV
Неисправен датчик давления в картере
Обрыв или короткое замыкание в проводке регулирующего клапана PCV / датчика давления в картере
Неисправность PCM или ошибка программирования PCM

Пример датчика давления в картере:

Каковы шаги по устранению неполадок P052E?

По моему опыту, при диагностике кода P052E потребуются ручной вакуумметр, диагностический сканер, цифровой вольт / омметр (DVOM) и надежный источник информации об автомобиле.

Перед диагностированием любых кодов недостаточного давления в картере / PCV необходимо выполнить ручное испытание давления вакуума. Если двигатель не создает достаточного вакуума, его необходимо отремонтировать, прежде чем приступить к диагностике. Чтобы провести ручной вакуумный тест, отсоедините вакуумный шланг PCV и присоедините к нему вакуумметр. Информационный ресурс вашего автомобиля должен содержать спецификации относительно минимального вакуума в двигателе.

Проверьте все шланги PCV на наличие трещин или поломок и при необходимости отремонтируйте.Треснувшие или сломанные вакуумные шланги PCV могут способствовать условиям, которые привели к хранению P052E.

Если двигатель находится в хорошем рабочем состоянии и нет утечек вакуума, продолжите визуальный осмотр всей проводки и разъемов регулирующего клапана PCV и датчика давления в картере. При необходимости сделайте ремонт.
Затем я подключил сканер к диагностическому порту автомобиля и получил все сохраненные коды и данные о стоп-кадре. Запись этой информации может помочь вам по мере развития вашего диагноза.После этого очистите коды и проведите тест-драйв автомобиля, чтобы убедиться, что код сброшен.

Используйте свой информационный ресурс о транспортном средстве, чтобы получить виды разъемов, электрические схемы, схемы контактов разъемов, процедуры тестирования компонентов и спецификации. Вся эта информация потребуется для продолжения диагностики.

Проверка клапана регулятора PCV и цепей (KOEO)

Используйте сканер, чтобы вручную активировать регулирующий клапан PCV
Проверьте цепь питания клапана регулятора PCV с помощью положительного измерительного провода DVOM
Используйте отрицательный измерительный провод для проверки заземления клапана регулятора PCV
Если есть напряжение аккумуляторной батареи на разъеме клапана регулятора PCV, подозревайте, что клапан неисправен
Вы можете проверить клапан с помощью DVOM
Если он не соответствует рекомендованным спецификациям, он определенно не годится
Если на разъеме клапана регулятора PCV нет напряжения, переходите к следующему шагу

Проверка выходной цепи напряжения клапана регулятора PCV на разъеме PCM

Используйте положительный измерительный провод DVOM для проверки выходного напряжения клапана регулятора PCV на разъеме PCM
Отрицательный измерительный провод должен быть подключен к заведомо исправному заземлению
Если есть сигнал выходного напряжения на разъеме PCM, которого нет на разъеме клапана регулятора, у вас есть разрыв цепи между двумя
Если выходной сигнал клапана регулятора PCV отсутствует на разъеме PCM, перейдите к следующему шагу

Проверить датчик давления коленчатого вала с помощью ДВОМ

При включенном ключе и выключенном двигателе (KOEO), установите DVOM на настройку сопротивления и следуйте процедурам / спецификациям производителя для проверки датчика давления в картере с отсоединенным разъемом.
Если рассматриваемый датчик не соответствует спецификациям производителя, его следует считать дефектным.
Если датчик соответствует спецификациям производителя, переходите к следующему шагу

Используйте DVOM испытанию для опорного напряжения (обычно 5-вольта) и земли на разъеме датчика давления в картере

С KOEO и давлением картерных датчика отсоединен, проверить штифт опорного напряжения разъема датчика с положительным щупом в DVOM
Подключите отрицательный измерительный провод к заземляющему контакту разъема, чтобы проверить всю цепь
Если нет опорного напряжения обнаруживается на разъеме датчика, местонахождение PCM и проверить соответствующую цепь на разъеме PCM.Используйте положительный тестовый провод DVOM
Отрицательный измерительный провод должен быть подключен к заведомо исправному заземлению для этого испытания
Если нет опорного напряжения на разъеме PCM, подозреваемый или отказа ИОЙ ошибки программирования
Если на разъеме датчика нет заземления, используйте свой источник информации об автомобиле, чтобы найти источник заземления и убедиться, что он надежно прикреплен к блоку двигателя или аккумулятору.
При наличии опорного напряжения и заземления на разъеме датчика давления в картере, перейти к следующему шагу

Проверить напряжение сигнальной цепи датчика давления в картере с помощью ДВОМ

С ключом на работающем двигателе (KOER) и повторно подключенным датчиком давления в картере используйте положительный провод DVOM для проверки напряжения сигнала датчика сразу за разъемом
Отрицательный измерительный провод следует снова подключить к массе аккумулятора.
Используйте вакуумметр для получения правильного давления в картере и сравните напряжение сигнала датчика с диаграммой зависимости давления от напряжения на информационном ресурсе вашего автомобиля.
Если напряжение сигнала датчика давления в картере неправильное, считать датчик неисправным
Если напряжение сигнала датчика давления в картере (на разъеме датчика) отражает правильную степень напряжения, переходите к следующему этапу

Проверить сигнальную цепь датчика давления в картере на разъеме

PCM

С KOER используйте положительный измерительный провод DVOM для проверки сигнальной цепи датчика давления в картере на разъеме
Отрицательный измерительный провод должен быть подключен к массе батареи
Если правильный сигнал датчика давления в картере обнаружен на разъеме датчика, но не на соответствующей цепи разъема PCM, подозревайте, что существует разрыв цепи между двумя

Если клапан регулятора PCV / датчик давления в картере и все цепи находятся в пределах технических характеристик, подозревайте, что PCM неисправен или ошибка программирования PCM.

Бюллетени технического обслуживания (TSB), которые соответствуют данному автомобилю (а также сохраненные симптомы и коды), могут помочь в диагностике.

Обсуждения связанных с DTC

Нужна дополнительная помощь с кодом P052E?

Если вам все еще нужна помощь относительно кода неисправности P052E, отправьте сообщение на наш БЕСПЛАТНЫЙ форум по ремонту автомобилей.

ПРИМЕЧАНИЕ: Эта информация представлена только в информационных целях. Это не является советом по ремонту, и мы не несем ответственности за какие-либо действия. берешь на себя любую технику.Вся информация на этом сайте защищена авторским правом.

принцип работы и признаки неисправности Где находится клапан pcv

Что это за услуга?

Клапан PCV направляет газы из картера двигателя во впускной коллектор, эти газы сгорают в цилиндрах двигателя. Таким образом, газы сжигаются, а не выбрасываются в атмосферу. Клапан PCV направляет газы из картера двигателя во впускной коллектор, эти газы сгорают в цилиндрах двигателя. Таким образом, газы сжигаются, а не выбрасываются в атмосферу. Замена клапана PCV , как и нужна через каждые 48 тыс. км пробега.

Для того чтобы проверить исправность клапана, его необходимо извлечь вместе со шлангом при работающем на холостых оборотах двигателе. Если на клапане не ощущается разрежение (приложите для этого к его отверстию палец), скорее всего, не работает, либо клапан, либо проблема со шлангами. Исключите потерю герметичности шлангов. Для этого сначала выключите двигатель. Потрясите клапан. Если внутри не слышно стука – его необходимо заменить. Дело в том, что внутри клапана находится система пропуска в виде шарика, который пропускает газы только в одну сторону. Вместе с газами в систему попадают и пары масла. Если она забилась, нужна замена клапана вентиляции картера .

Вместе с клапаном, возможно, придется поменять и проходную втулку. На ней также могут быть загрязнения и дефекты. Также необходимо проверить состояние воздуховода. Эта труба непосредственно связана со всей системой, и если загрязнен клапан вентиляции, то она, скорее всего, тоже нуждается в замене.

Имейте ввиду

Клапан вентиляции картера идет зачастую в комплекте с крышкой, поскольку рекомендуется проводить замену обоих элементов одновременно. Новый клапан должен соответствовать типу и объему двигателя. Нужно устанавливать деталь, рекомендуемую производителем.

Хорошей практикой является замена клапана PCV при каждом большом техническом обслуживании. Регулярная замена моторного масла предотвратит образование отложений шлама внутри масляного поддона, которые могут вызвать неисправность клапана PCV.

Насколько это важно

Поломка клапана ведет к неприятным последствиям. Воздух в систему поступает напрямую, возрастает давление. Увеличивается расход масла в двигателе. Вместе с ним топлива также потребляется больше. Простая и быстрая замена клапана решит проблему и сэкономит расходы.

Основные причины, почему это происходит

Течи в моторном отсеке
Течи под автомобилем
Шипящий звук от двигателя
Плохая динамика автомобиля

Перечень основных работ:

Отсоедините вакуумный шланг.
Снимите и замените клапан принудительной вентиляции картера.
Замена шланга принудительной вентиляции картера
Подключите вакуумный шланг.

PCV — система принудительной вентиляции картера двигателя. Функционирование силового агрегата автомобиля во многом зависит от ее состояния.

Для чего нужна система PCV?

Основная задача данной системы — вывод картерных газов из двигателя. Они имеются во всех силовых агрегатах вне зависимости от их новизны и срока эксплуатации. Единственная разница между ними — состав и количество. Образуются картерные газы в двигателе при сжатии топливно-воздушной смеси в цилиндрах и на рабочем ходе, когда поршни уходят вниз, а смесь уже подожжена. Под высоким давлением они попадают в картер мотора и нередко — в крышки клапанов в небольших объемах.

В картере они вступают во взаимодействие с моторным маслом, начиная его окислять. Давление в картере увеличивается, поскольку газы продолжают в него поступать. Из-за этого может выкинуть сальники, щуп или выдавить крышку горловины заливки масла. Проще говоря, под возросшим давлением газы стараются покинуть картер и ищут для этого наиболее слабое место. Система PCV существует для удаления картерных образований, она контролирует давление в системе. Из газы убираются посредством вентиляции. На сегодняшний день существуют четыре основных типа таких систем.

Открытая система

Отличительной особенностью такого типа систем является связь с атмосферой. Накопившиеся в картере газы под собственным давлением выводятся через вентиляционный клапан. С точки зрения экологии это не лучший вариант, поскольку в них содержится большое количество вредных веществ. При этом выброс газов сопровождается неприятным запахом и высокой температурой поблизости автомобиля.

Приточная открытая система

Конструкция данной системы аналогична предыдущей. Но при этом она имеет приток воздуха. Проходя через фильтрующий элемент, он поступает по отдельному патрубку в картер, а уже оттуда выводится через в атмосферу вместе с газами. Данная система встречается крайне редко. Она имеет большое количество недостатков, поэтому практически не использовалась в автомобилях.

Замкнутая проточная система

Поступающий в картер воздух выходит вместе с газами через специальный клапан в пространство до заслонки дросселя. Эта система встречается редко. Обладает своими плюсами и минусами, поскольку моторное масло вступает в реакцию с воздухом.

Замкнутая вытяжная система

Самая распространенная на сегодня система. Накопленные в картере газы вытягиваются из него. Принцип работы системы следующий: за заслонкой дросселя недалеко от впускного коллектора располагается патрубок, в котором находится клапан PCV и маслоотделитель. При нажатии на педаль акселератора и открытии заслонки во впускном коллекторе создается вакуум, что приводит к затягиванию в него воздуха. Соответственно, в патрубке клапана создается обратное давление. Это приводит к его открытию и вытягиванию картерных газов во впуск, поступлению в камеру сгорания и повторному сжиганию. С точки зрения экологии данная система — самая лучшая.

Конструкция системы PCV

В зависимости от двигателя строение системы PCV может быть разным. Для V-образных и рядных моторов она отличается расположением деталей: на первых движках, к примеру, расположены две крышки. Нередко системы вентиляции крышек клапана и картера объединяют в одну систему. Однако в общем и целом конструкция таких систем одинакова. Основные элементы следующие:

Патрубки. Благодаря образующемуся во впускном через них вытягиваются газы. Прочность патрубков должна быть высокой, поскольку выводимые вещества отличаются высокой температурой и не меньшим давлением. В большинстве случаев такие детали либо пластиковые, либо армированные. Нередко можно встретить металлические варианты.
Клапан PCV. Регулирует процесс вывода картерных газов и предупреждает попадание воздуха. Продувается PCV клапан только в сторону коллектора. При продувке в сторону картера он закрывается. Однако можно найти как двусторонние, так и электрические клапаны.
Маслоотделитель. В пространстве картера всегда имеется специфический туман, поскольку детали двигателя постоянно находятся в движении. Соответственно, по ним распределяется масло. В некоторых системах имеются внутренние форсунки, распыляющие его. Маслоотделитель предназначен для отделения картерных газов и масла, вывода первых и оставления второго в двигателе.

Где находится клапан PCV?

Расположение детали может меняться в зависимости от конкретной марки и модели автомобиля и типа двигателя. В большинстве случаев он находится на крышке клапана двигателя.

Особенности конструкции клапана PCV

Основная задача PCV клапана в системе вентиляции — регулировка давления картерных газов путем их подачи во впускной коллектор. При торможении двигателем и на заслонка дросселя чуть-чуть приоткрыта. Но при этом объем картерных газов невысок. Поэтому для нормальной вентиляции достаточно небольшого канала. Золотник клапана в такой ситуации под воздействием большого разрежения втягивается. Но канал подачи картерных веществ перекрывается, выпуская их небольшой объем.

Количество образований в картере резко увеличивается при нажатии на педаль газа и при высоких нагрузках на двигатель. Соответственно, PCV клапан будет занимать такое положение, чтобы выпускать как можно больший объем. В таких системах обычно имеется специальный режим обратной вспышки, для которого характерен прорыв горящих газов во впускной коллектор из цилиндра. В таком случае клапан PCV вентиляции картера находится под влиянием давления, но не разрежения, что приводит к его полному закрытию. Это позволяет предупредить возможность возгорания паров топлива, накопленных в картере.

Неисправности системы вентиляции картерных газов

Поломки системы PCV могут стать причиной утечки моторного масла. Патрубки системы вентиляции, забиваясь, создают в картере Это приводит к выходу отработанных газов вместе с маслом из двигателя. Изначально масло может выступать через отверстие щупа на месте соединений и уплотнений. Самым неприятным последствием может стать выдавливание сальников. Прекращение исправной работы маслоотделителя вентиляционной системы приводит к появлению на воздушном фильтре и масляных отложений. Если же некорректно работает PCV клапан, то это может стать причиной создания обогащенной топливной смеси.

Свист клапана PCV

Тонкий, еле слышимый свист двигателя — проблема, с которой довольно часто сталкиваются владельцы иностранных автомобилей разных марок. К примеру, он часто тревожит владельцев машины «Ниссан». Клапан PCV является причиной этой неисправности. Свист появляется из-за особенностей конструкции и работы самой детали. PCV клапан заключен в пластиковый корпус, внутри которого находится шарик или поршень, поднимаемый со стороны входа воздушного потока пружиной. В нерабочем положении он пребывает в закрытом положении.

При возрастании объема картерных газов на клапан оказывается давление воздуха. Это приводит к его смещению и выпуску воздушного потока в систему. Со временем пружина и стенки корпуса загрязняются мелкими масляными частичками, из-за чего клапан перестает плотно закрываться. При нажатии педали акселератора и открытии заслонки дросселя во впускном коллекторе создается разрежение, через полученный зазор втягивается большой объем воздуха, что и становится причиной посвистывания двигателя.

Устранение свиста чисткой клапана

Клапан PCV «Лачетти» отличается невысокой стоимостью, что позволяет сэкономить на ремонте данного автомобиля. Однако для того чтобы избавиться от свиста двигателя, не обязательно прибегать к замене детали. Причиной появления стороннего звука является загрязнение клапана. Для устранения такой неисправности достаточно хорошо прочистить клапан PCV «Форда», «Ниссана» или другой машины. Конструкция детали очень простая. Однако стоит внимательно отнестись к корпусу, который на старых моделях автомобилей изготавливался из алюминия, а на новых в основном делается из пластика.

Чистка клапана PCV

Очистить клапан можно в несколько шагов:

Снятие. Для очистки клапана его необходимо извлечь. Располагается он рядом с корпусом воздушного фильтра. Клапан может находиться на крышке, крепиться к патрубкам вентиляции картера или пребывать в другом месте.
Очистка. В зависимости от материала, из которого изготовлен корпус клапана, меняется метод чистки, при этом прикладывать механические усилия не нужно. Для очистки алюминиевой детали можно выбирать любое чистящее средство: жидкость или аэрозоль, распыляемые на поверхность либо используемые в качестве очищающей ванны. В последнем случае клапан помещают в емкость, заполненную моющим средством. Для чистки пластиковых корпусов применять агрессивные составы нельзя: они могут повредить деталь, что может привести к полной ее замене.
Установка. Очищенная деталь возвращается на место и фиксируется.

Очищается легко клапан PCV: «Форд Фокус» у вас, «Ниссан» или «Ауди» — неважно. Несмотря на это, желательно доверить процесс мастерам. Качественная тщательная очистка поможет устранить неприятный свист.

Когда нужно менять клапан?

Многие владельцы импортных машин сталкиваются с необходимостью замены такой расходной детали, как клапан PCV. «Крайслер» довольно часто требует проведения такой процедуры. Симптомами того, что пора запасаться новым клапаном, являются следующие факторы:

Появление тонкого свиста под капотом авто.
Плавающий холостой ход.
Увеличение количества масла в интеркулере. Оно находится в нем и при исправном клапане PCV, но не в таких больших объемах.
Повышение расхода масла.
Снижение давления наддува. При этом автомобиль ведет себя не так, как раньше.
Из свечных колодцев, масляной горловины или щупа проступает масло. В итоге это может привести к течи сальников коленвала. Устранение такой неприятности выльется в крупную копеечку.
Из выхлопной трубы при холостых оборотах вылетают клубы темно-серого дыма.

Замена клапана PCV

После приобретения необходимых деталей можно приступать к процессу замены клапана. При этом необходимо помнить о таких нюансах:

Чтобы заменить или очистить клапан PCV, необходимо снять впускной коллектор. Процедура несложная и быстрая, достаточно иметь под рукой необходимый инструмент.
Располагается клапан сверху блока цилиндров, между их головами. Доступ к нему небольшой, но его вполне достаточно для замены.
Нижнюю часть коллектора можно не снимать полностью, достаточно немного приподнять.
К клапану PCV из-под «мозгов» автомобиля идет трубка. Ее необходимо отсоединить от второй части и снять обе половины. В итоге в маслоотделителе останется только сам клапан.
Пространство вокруг него желательно очистить. Делать это лучше всего потоком воздуха.
Выкручивается клапан против часовой стрелки. На нем обычно располагается квадратный выступ, облегчающий процесс снятия. Сделать это можно утконосами — не совсем удобно, но быстро.
Выкрученный клапан PCV необходимо осмотреть и попробовать продуть. Сделать это можно при помощи чистого тонкого шланга. Продуваться деталь должна в сторону коллектора.
Исправный клапан лучше менять через 100 тысяч километров пробега.
Установить новый клапан и собрать все в обратном порядке.

Заодно можно проверить целостность и заменить при необходимости патрубки. Основные их неисправности:

время от времени их верхняя часть сплющивается и начинает нагнетать воздух;
соединения между шлангами начинают сифонить.

Исправляется это достаточно просто — либо заменой патрубков, либо замазыванием швов и соединений герметиком. Процесс замены клапана подробно описывается в руководстве по эксплуатации автомобиля. При этом инструкция иллюстрируется необходимыми фото.

Клапан PCV — одна из деталей системы вентиляции картера двигателя, от которой зависит исправное функционирование мотора автомобиля. Его неисправности могут привести к увеличению расхода моторного масла, ухудшению управляемости и выходу силового агрегата из строя. Предотвратить подобные последствия поможет своевременная очистка и замена клапана PCV. Осуществляются такие процедуры быстро и просто. Они не требуют больших затрат и могут быть проведены самостоятельно, без привлечения мастеров автосервиса. Работоспособность двигателя авто зависит только от его владельца.

Для начала давайте разберёмся, откуда вообще в картере появляются газы и что такое картер.
Картер (поддон) — часть двигателя, где обычно располагается коленчатый вал и при не заведённом автомобиле, в нём хранится всё масло.

На картинке выше видно, что над картером расположены поршня, которые с помощью шатунов соединены с коленвалом. Давайте более подробно рассмотрим как устроен поршень .

На картинке выше видно, что поршень имеет три канавки, на которые одеваются кольца. Во время работы двигателя, через замки поршневых колец и неплотности между кольцами и стенками цилиндра, в картер прорываются газы из камеры сгорания. Если эти газы не удалять, это приводит к тому, что масло, контактируя с газами, со временем теряет свои свойства — стареет, а также в картере образуется избыточное давление, которое может привести к выдавливанию сальников. Для решения этой задачи был разработан PCV клапан , который срабатывает при разряжении во впускном коллекторе, причём степень открытия клапана зависит от степени разряжения.

При срабатывании клапана газы из картера снова попадают во впускной коллектор, но так, как картерные газы попадают туда, минуя расходомер воздуха, смесь беднеет. В последнее время автолюбители устанавливают в разрыв шланга PCV фильтр-отстойник(маслоуловитель), который представляет собой резервуар с двумя штуцерами.

Внутри находится фильтр, который отделяет масло от газов и представляет собой металлическую губку. При прохождении картерных газов через губку, масло, которое в них содержится, оседает на губке и стекает, а газы беспрепятственно проходят. Таким образом, продливают время работы катализатора, а он, как известно, штука недешёвая.

Тип: клапан предохранительный запорный высокого контролируемого давления.

Клапан ПКВ является полуавтоматическими запорным устройством, предназначенным для герметичного перекрытия подачи газа.

Клапан ПКВ автоматически закрывается при выходе контролируемого давления за установленные верхний и нижний пределы. Открытие клапана производится вручную. Произвольное открытие клапана исключено.

Условия эксплуатации клапана ПКВ должны соответствовать климатическому исполнению УХЛ категория 2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 35 до плюс 45° С.

Клапан ПКВ изготавливается с условным проходом Ду 50, 100 и 200.

Примеры условного обозначения клапанов:

Клапан предохранительный запорный с условным проходом ДУ200 высокого контролируемого давления: — Клапан ПКВ-200 ТУ 3710-001-1223400102013.

Изготовитель гарантирует нормальную работу клапана ПКВ в течении 18 месяцев со дня ввода в эксплуатацию или 24 месяца с момента производства при условии соблюдения правил хранения, транспортирования, монтажа и эксплуатации.

Средний срок эксплуатации: до 15 лет.

Основные параметры и технические характеристики клапана ПКВ

Наименование параметра или размера	ПКВ-50	ПКВ-100	ПКВ- 200
Рабочее давление на входе, МАп, не более	1,2
Условный проход, Ду, мм	50	100	200
Пределы настройки контролируемого давления, МПа — нижний — верхний	0,003-0,03 0,03-0,6
Строительная длина, мм	230	350	600
Габаритные размеры, мм — длина — ширина — высота	390 310 480	425 320 580	600 390 720
Масса, кг, не более	33	73	140

Устройство и принцип работы клапана ПКВ

Корпус 1 вентильного типа соединяется с переходным фланцем 2. На переходном фланце крепится крышка 3. Между крышкой 3 и переходным фланцем зажимается мембрана 4, эффективная площадь которой для клапана типа ПКВ в 8,5 раз меньше, чем для клапана типа ПКВ. В крышке 3 устанавливается большая пружина 5, усилие которой изменяется при помощи пробки 6 и малая пружина 7, усилие которой изменяется при помощи штока 8. Внутри корпуса I находится клапан 9. Гильза клапана 9 перемещается по направлению стойке 10, ввернутой в корпус, а шток клапана 9 в отверстие переходного фланцы 2.

Подъем клапана 9 осуществляется при помощи вилки 12, закрепленной на поворотном валу 13, на конце которого крепится рычаг 14.

В клапане 9 имеется устройство, выполняющее функции перепускного клапан для выравнивания давления газа до и после клапана 9 в момент его открытия. При открытии клапана рычаг 14 зацепляется с анкерным рычагом 15, установленным на переходном фланце 2. Коромысло 16, установленное в крышке 3, одним концом соединяется с мембраной 4, а другим с молотком 17.

Для открытия клапана необходимо рычаг 14 поднять до зацепления его с анкерным рычагом 15. При этом клапан 9 поднимается и откроет проход газу, который их сети по импульсной трубке поступит под мембрану 4. Настройка клапан на нижний диапазон срабатывания производится вращением штока 8, а на верхний диапазон — вращением пробки 6.

Если контролируемого давление газа находится в заданных пределах, коромысло 16, связанное одним концом с мембраной 34, другим совместится с упором молотка 17, который окажется запертым в вертикальном положении, поднятым вручную.

Если контролируемого давление газа возрастает выше заданного верхнего предела, установленного большой пружиной 5, мембрана 4, преодолевая усилие этой пружины, пойдет вверх и повернет коромысло 16, наружный конец которого выйдет из зацепления с упором молотка 17. Под действием груза молоток 17 упадет и ударит по свободному концу анкерного рычага 15, который освободит рычаг 14, укрепленный на валу, и клапан 9 под действием собственного веса и сева груза рычага 14 опуститься ан седло корпуса I и перекроет проход газу. Если контролируемого давления газа упадет ниже заданного предела, установленного малой пружиной 7, мембрана 4 под действием этой пружины пойдет вниз и опустит внутренний конец коромысло 16. При этом наружный конец пойдет вниз и опустит внутренний конец коромысла 16. При этом наружный конец коромысла 16 выйдет из зацепления с упором молотка, который упадет и закроет клапан.

Монтаж и эксплуатация клапана ПКВ

Монтаж и эксплуатация клапана ПКВ производиться в соответствии Правилами безопасности в газовом хозяйстве. Клапан ПКВ устанавливают так, чтобы направление потока газа совпадало с направлением стрелки на корпусе клапана.

Перед монтажом клапана необходимо произвести расконсервацию наружных поверхностей.

Установка прибора в местах с отрицательной температурой допускается при условии отсутствия конденсации паров воды в проходящем газе при этих температурах.

Клапан ПКВ не должен устанавливаться в окружающих средах, разрушающе действующих на алюминий, чугун, сталь, резину и цинковое покрытие.

Клапан ПКВ монтируется на горизонтальном участке трубопровода перед регулятором давления. Мембрана должны занимать горизонтальное положение. Вход газа должен соответствовать стрелке, отлитой на корпусе.

Клапан ПКВ своей опорной поверхностью устанавливается на кронштейны или подставки и дополнительного крепления не требует.

Импульсная трубка должны быть присоединены к ниппелю (приварена) и по возможности должны иметь уклон от головки вниз и не иметь участков с противоположным направлением уклона, в которых может копиться конденсат.

Присоединения трубки УК нижней четверти горизонтального трубопровода, в котором контролируется давление, не допускается.

Импульс берется после регулятора давления.

В заводском исполнении рычаг подъема клапан расположен слева по ходу газа. Если по условиям монтажа такое расположение неудобен, то его можно перемонтировать. Для этого следует открутить гайки, снять в собранном виде головку, поменять местами пробки и перевернуть ось вилки. Рычаг посадить на ось так, чтобы ось планки рычага совпадала с направлением оси вилки в одной плоскости, после чего закрепить рычаг гайкой.

Установить головку, повернув ее на 180° относительно первоначального положения и завинтить гайки. После монтажа и перемонтирования клапана следует проверить надежность выбивания анкера молотком, гермертичноть всех соединения воздухом, азотом или рабочим газом при давлении 1,2 МПа. Все места уплотнения подмембранной полости переходного фланца гермертичноть испытать давлением для клапанов ПКВ-0,56 МПа.

На герметичность закрытия клапана давления 1, 2 МПа и 0,002 МПа. Утечка воздуха в местах соединения и уплотнений не допускается.

Клапан ПКВ после настройки потребителем на требуемое давление срабатывания должен быть опломбирован.

По окончании монтажа и опрессовки клапана следует произвести настройку на рабочие параметры.

Сначала установить нижний предел вращения штока 8. Во время настройки следует поддерживать давление в импульсной трубке несколько выше устанавливаемого предела, а затем медленно снизить давление и убедиться в том, что клапан ПКВ срабатывает при падении давления о установлено нижнего значения. После чего установить верхний предел вращения пробки 6. Во время настройки следует поддерживать давления немного выше настроенного нижнего предела.

После окончания настройки повысить давление и убедиться в срабатывании клапана при достижении верхнего предела.

Транспортировка и хранение клапана ПКВ

Транспортирование клапанов ПКВ в упакованном виде может производиться любым видом транспорта, кроме морского, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

При длительном хранении на складе клапаны должны подвергаться переконсервации после одного года хранения консервационным маслом К-17 ГОСТ 10877-76 или другими смазками для изделия группы II по варианту защиты ВЗ-1 ГОСТ 9.014-78.

Срок хранения не более 6 лет.

Допускается транспортирование клапанов в универсальных контейнерах без упаковки с укладкой изделия рядами, разделяя каждый ряд прокладками из досок, фанеры и др.

Возможные неисправности клапана ПКВ и методы их устранения

Наименование неисправности, внешнее проявление	Вероятная причина	Метод устранения
Молоток не устанавливается в рабочее положение, вертикальное при нормальном контролируемом давлении.	1) Засорение импульсной трубки. 2) Порыв мембраны.	1) Очистить и продуть импульсную трубку. 2) Сменить мембрану.
После закрытия клапана продолжает поступать газ.	1) Неплотное прилегание клапана к седлу.	1) Проверить, не попадало ли что-нибудь под клапан. 2) Проверить, нет ли царапин на седле. 3) Проверить эластичность резины клапана. 4) Проверить правильность установки рычага относительно клапана.

В столь сложном механизме, каковым является современный двигатель внутреннего сгорания, не может быть каких-то мелочей. Любая система, даже если она имеет простейшее устройство, выполняет строго определенную функцию, внося свой вклад в бесперебойную работу силового агрегата. О существовании многих из систем рядовой автолюбитель даже не подозревает, хотя нарушение их нормального функционирования самым серьезным образом оказывает влияние на работоспособность двигателя в целом. Важнейшая роль в ДВС отведена так называемой вентиляции картера. О том, каковы ее назначение, принцип работы и состав компонентов, поговорим в данной статье.

Не секрет, что между деталями цилиндро-поршневой группы существуют строго определенные зазоры, соответствующие установленным разработчиками допускам. Какими бы минимальными ни были эти зазоры, через них из камеры сгорания в картер проникают несгоревшие частицы, которые смешиваются с масляными парами, образуя так называемые картерные газы. Они оказывают негативное влияние на качество находящегося в картере моторного масла, которое с ростом пробега автомобиля неуклонно ухудшается, теряются смазывающие свойства. Стоит отметить, что подобный эффект проявляется как у масел бюджетного класса, так и у дорогих образцов от именитых брендов. Попадающие в картер двигателя пары топлива и воды неизбежно разжижают масло, превращая его в масляную эмульсию. Не стоит забывать и о том, что в процессе работы в цилиндрах мотора создается очень высокое давление. В связи с этим газы, вырывающиеся с огромной силой, попадают в картер, грозя выдавливанием сальников и последующим вытеканием масла.

Благодаря системе вентиляции картера выводятся прорвавшиеся отработавшие газы, а также обеспечивается и поддерживается нормальное рабочее давление, что благотворно влияет не только на состояние моторного масла, но и на надежность, продолжительность работы двигателя.

Виды систем вентиляции картера

На сегодняшний день принято выделять два типа систем вентиляции картера автомобильного двигателя: открытая, или эжекционная (отработанные газы выводятся наружу напрямую из картера при помощи специальной эжекционной трубки) и закрытая, или принудительная (PCV – positive crancase ventilation).

Система вентиляции картера открытого типа характерна для силовых агрегатов автомобилей, выпускавшихся в прошлом веке и снятых в настоящее время с производства. Особенностью такой системы является то, что прорвавшиеся из цилиндров газы выводятся за пределы двигателя, непосредственно в окружающую среду. Указанный способ вентилирования картера мотора отличает простота и дешевизна конструкции, что, впрочем, «компенсируется» загрязнением атмосферы.

Помимо указанного недостатка, открытая вентиляция картера имеет еще ряд отрицательных моментов. Подобная система малоэффективна при движении на малых скоростях и абсолютно бездейственна на неподвижном автомобиле с работающим на холостых оборотах двигателем. Кроме того, через открытую систему вентиляции картера при охлаждении сильно разогретого двигателя возможно подсасывание неотфильтрованного атмосферного воздуха. Нередки случаи, когда на автомобилях с большими пробегами система открытого типа становилась основной причиной возросшего расхода масла и, как следствие, замасливания силового агрегата.

Более современной и эффективной альтернативой открытой вентиляции картера является закрытая (принудительная) вентиляционная система. Одной из ключевых деталей такой системы является клапан, выводящий попавшие в картер двигателя газы во впускной коллектор. Разные автопроизводители по-разному реализуют идею закрытого вентилирования, но в большинстве случаев каждая из схем предусматривает наличие одних и тех же элементов: клапана вентиляции (клапан PCV), маслоотделителя (может быть несколько) и соединительных патрубков. Стоит отметить, что системы вентиляции картерных газов для бензиновых и дизельных моторов, хотя и обладают определенными особенностями, в целом имеют схожие конструкции.

Работа системы PCV

Принцип работы системы принудительной вентиляции довольно прост. При возникновении разрежения во впускном коллекторе под его воздействием открывается клапан PCV и картерные газы подаются на впуск, а затем, смешиваясь с воздухом, в цилиндры двигателя. Для препятствования проникновения паров масла в камеру сгорания система предусматривает установку маслоотделителя. Современные моторы оборудуются сложной системой маслоотделителей. Так, маслоотделитель лабиринтного типа способствует замедлению движения газов из картера. Это обеспечивает оседание маслянистых капелек на стенки и последующее их стекание в картер.

Дальнейшая очистка масла от картерных газов происходит при помощи центробежного маслоотделителя, который придает отработавшим газам вращение. Под влиянием центробежной силы частицы масла задерживаются на стенках и затем стекают в картер. Окончательная очистка масла от выхлопных газов производится в выходном лабиринтном успокоителе.

Клапан PCV – особенности конструкции

Ключевая роль клапана PCV в системе закрытой вентиляции картера заключается в функции регулировки давления газов в картере путем их перепуска во впускной коллектор. В режиме ХХ и при торможении двигателем разрежение в коллекторе максимально (дроссель лишь чуть приоткрыт), однако количество картерных газов не так велико, поэтому для полноценной вентиляции достаточно канала с небольшим проходным сечением. В таком режиме под действием большого разрежения золотник клапана полностью втягивается, но при этом канал перепуска картерных газов в значительной степени перекрывается, пропуская лишь небольшое их количество.

При нажатии на педаль акселератора и при высоких нагрузках количество отработавших газов в картере существенно возрастает. Золотник клапана занимает такое положение, чтобы обеспечить максимальную пропускную способность канала. Существует еще и так называемый режим обратной вспышки, при котором горящие газы из цилиндра прорываются во впускной коллектор. В этом случае клапан PCV находится под действием давления, а не разрежения, поэтому полностью закрывается, исключая возможность поджога находящихся в картере паров топлива.

Признаки неисправности системы вентиляции картерных газов

Неудовлетворительная работа системы PCV может являться одной из причин течи масла. Забившиеся патрубки системы вентиляции создают избыточное давление в картере двигателя, в результате чего отработавшие газы вместе с маслом будут искать альтернативные пути выхода. На начальных стадиях масло начнет гнать через отверстие для щупа, также возможно образование масляных пятен в местах уплотнений и соединений (прокладки, хомуты). Совсем неприятный вариант – выдавливание сальников.

Если перестанет нормально функционировать маслоотделитель системы вентиляции картера, то масляные отложения появятся на дроссельной заслонке и даже на воздушном фильтре. Некорректная работа самого клапана PCV может привести к неправильному учету поступающего воздуха, и, как следствие, приготовлению переобогащенной смеси.

Клапан рециркуляции картерных газов Renault 8200291355 для двигателей 2.0 F4R

Наличие

Наименование: Клапан рециркуляции картерных газов Renault 8200291355
Артикул: DC1822-8200291355
Наличие на складе Дастершоп77 (по состоянию на 05.10.21): 3 шт.

Применяемость
Клапан рециркуляции картерных газов Renault 8200291355 подходит для :
Товар является универсальным, либо информация о применяемости не указана. Купить товар «Клапан рециркуляции картерных газов Renault 8200291355″ часто решают владельцы автомобилей: Рено Дастер 2011-2015, Рено Дастер 2015-2019, Рено Дастер 2019-2020, Рено Дастер 2021-2024, Ниссан Террано 2014-2017, Ниссан Террано 2017-, Рено Каптур 2016-, Рено Колеос 2017-, Рено Логан 2009-, Рено Логан 2014-, Рено Сандеро 2009-, Рено Сандеро 2014-, Сандеро Степвей 2010-, Сандеро Степвей 2014-, Лада Ларгус 2012-, Лада Веста, Лада Веста SW, Лада Веста SW Cross, Лада X-Ray, Рено Аркана 2019-

Всегда на нашем складе в Москве
В отличие от многих других интернет-магазинов мы работаем со своего склада, в карточках товара указано актуальное количество товара, находящееся на нашем складе и доступное для покупки. Если товар находится на удаленном или промежуточном складе и на его доставку до нашего склада требуется дополнительное время, то это обязательно указывается в карточке товара.

Качество
Только качественная, проверенная продукция
В отличие от многих других интернет-магазинов мы работаем только с проверенными поставщиками. Мы знаем товар, который продаем, уверены в его происхождении и качестве. Остерегайтесь подделок в других магазинах, ввиду высокой популярности сейчас их стало слишком много. В нашем магазине продается только оригинальная продукция. Наш магазин — первый из тех, кто начал продвигать товары российских производителей, нас знают владельцы автомобилей Рено, Ниссан, Лада, Шевроле, Хендай и других марок во всех регионах РФ, а самое главное — нам доверяют. За счет опыта и знаний мы оставляем конкурентов позади, а наши Клиенты получают товар лучшего качества!

Где еще найти похожие товары
Дополнительные категории, которые связаны с товаром Клапан рециркуляции картерных газов Renault 8200291355:
Двигатель
Запчасти, ТО

Запчасти для двигателя Рено Дастер

Оплата

Оплата наличными
при получении заказа курьеру, либо при получении посылки на почте или при самовывозе товара из магазина

Банковский перевод
перевод средств на лицевой счет магазина через любое отделение Сбербанка или оплата переводом на карту Сбербанка

Наложенный платеж, Почта РФ
оплата в отделении на почте при получении посылки

Яндекс Деньги
перевод средств на Яндекс кошелек магазина

Доставка

Вы можете купить товар «Клапан рециркуляции картерных газов Renault 8200291355 для двигателей 2.0 F4R» в Москве и с доставкой по России. В Москве товар «Клапан рециркуляции картерных газов Renault 8200291355 для двигателей 2.0 F4R» можно забрать самостоятельно со склада магазина или заказать доставку курьером. Также мы можем отправить Ваш заказ Почтой по указанному Вами адресу. Для совершения покупки добавьте нужные позиции в корзину и оформите заказ, или свяжитесь с менеджером магазина по телефону, указанному в шапке сайта. Мы будем рады помочь Вам в приобретении!

Доставка по Москве 500р
доставляем товары по адресу в удобное для Вас время без предоплаты

Доставка по РФ от 600р
отправляем Почтой наложенным платежом с оплатой при получении, транспортными компаниями по РФ и за её пределы

Самовывоз со склада г.Москва
Вы можете забрать заказ самостоятельно со склада по адресу: г.Москва, ул.Ротерта д.2
Обязательно согласуйте забор заказа с менеджером по телефону.

Установка и сервис

Доступна услуга по установке автомобильных аксессуаров и запчастей
Клиентам в Москве доступна услуга по установке приобретенных товаров! Стоимость работ можно узнать в разделе «Установка и сервис». Если в списке отсутствует услуга по установке необходимой детали, то менеджер сообщит ее дополнительно, обращайтесь за уточнением стоимости удобным способом или напишите комментарий к заказу.

Признаки неисправного или неисправного датчика положения коленчатого вала

Датчик положения коленчатого вала — это компонент системы управления двигателем, который имеется практически во всех современных автомобилях с двигателями внутреннего сгорания. Он отслеживает положение и частоту вращения коленчатого вала и отправляет информацию в блок управления двигателем, чтобы он мог внести соответствующие корректировки в зависимости от условий эксплуатации. Скорость и положение коленчатого вала являются одними из наиболее важных параметров, используемых в расчетах управления двигателем, и многие двигатели не могут работать, если датчик положения коленчатого вала не выдает точный сигнал.

Проблемы с датчиком положения коленчатого вала могут быть связаны с несколькими проблемами. К 2 частым причинам относятся:

Перегрев двигателя. Чрезмерное нагревание двигателя может привести к повреждению датчика коленчатого вала из-за расплавления пластмассового покрытия.
Проблемы со схемой. Неправильное напряжение или ослабленная, изношенная или поврежденная проводка может нарушить передачу сигналов на датчик коленчатого вала и от него, что приведет к возникновению проблем.

Управление автомобилем с неисправным датчиком положения коленчатого вала может быть трудным и потенциально опасным. Это может привести к долгосрочному повреждению автомобиля и дорогостоящему ремонту или даже к прекращению работы автомобиля. Обычно неисправный датчик положения коленчатого вала вызывает любой из следующих 7 симптомов, которые предупреждают водителя о потенциальной проблеме, которую необходимо устранить.

1. Проблемы с запуском автомобиля

Наиболее частым признаком неисправного или неисправного датчика положения коленчатого вала является затруднение запуска двигателя.Датчик положения коленчатого вала контролирует положение и частоту вращения коленчатого вала, а также другие параметры, которые играют важную роль при запуске двигателя. Если датчик положения коленчатого вала неисправен, возможно, у автомобиля периодически возникают проблемы с запуском или вообще не запускается.

2. Прерывистая остановка

Другой симптом, обычно связанный с неисправным датчиком положения коленчатого вала, — это периодическая остановка двигателя. Если датчик положения коленчатого вала или его проводка имеют какие-либо проблемы, это может привести к отключению сигнала коленчатого вала во время работы двигателя, что может привести к остановке двигателя.Обычно это признак проблемы с проводкой. Однако неисправный датчик положения коленчатого вала также может вызывать этот симптом.

3. Загорается индикатор «Проверьте двигатель»

Другой проблемой потенциальной проблемы с датчиком положения коленчатого вала является горящий индикатор Check Engine. Если компьютер обнаруживает проблему с сигналом датчика положения коленчатого вала, он активирует индикатор проверки двигателя, чтобы предупредить водителя о проблеме. Индикатор Check Engine также может быть вызван множеством других проблем.Настоятельно рекомендуется выполнить сканирование компьютера на наличие кодов неисправностей.

4. Неравномерное ускорение

Из-за неточного входного сигнала, поступающего от датчика положения коленчатого вала, блок управления двигателем не может регулировать синхронизацию зажигания и впрыск топлива при увеличении частоты вращения двигателя. Медленное или неравномерное ускорение может быть результатом недостаточной точности и затруднить поддержание постоянной скорости.

5. Пропуски зажигания или вибрация в двигателе

Если вы чувствуете или слышите короткое заикание в двигателе, это может быть признаком пропусков зажигания в цилиндрах из-за неисправного датчика положения коленчатого вала.Неисправный датчик положения коленчатого вала не может предоставить правильную информацию о положении поршня в двигателе, что приводит к пропуску зажигания в цилиндре. Это также может происходить из-за неправильной синхронизации свечи зажигания, но если свеча зажигания проверяется, то, вероятно, источником является датчик коленчатого вала.

6. Резкий холостой ход и / или вибрация двигателя

Еще один признак неисправности датчика положения коленчатого вала — грубый холостой ход. На холостом ходу на красный свет или при остановке иным образом вы можете заметить скрежет или вибрацию двигателя.Когда это происходит, это означает, что датчик не контролирует положение коленчатого вала, что приводит к вибрациям, которые влияют на общую мощность двигателя. Встряска также может помешать двигателю в отслеживании пробега. Любые необычные вибрации должны быть как можно скорее проверены механиком.

7. Уменьшенный пробег на бензине

Не имея точной информации о времени от датчика положения коленчатого вала, топливные форсунки не могут эффективно подавать газ в двигатель. Двигатель будет использовать больше газа, чем ему нужно, на коротких и длинных поездках, что снизит общую экономию топлива.Попросите механика проверить датчик — недостаточная экономия топлива может возникнуть и из-за других проблем.

Датчик положения коленчатого вала имеет решающее значение для правильной работы и производительности двигателя из-за важного сигнала, который он обеспечивает для расчетов двигателя. Проблемы с датчиком коленчатого вала могут быстро привести к проблемам, влияющим на управляемость автомобиля. По этой причине, если вы подозреваете, что датчик положения коленчатого вала неисправен, немедленно обратитесь к профессиональному технику для проверки автомобиля.Они смогут диагностировать ваш автомобиль и при необходимости заменить датчик положения коленчатого вала.

Признаки неисправного или неисправного датчика положения коленчатого вала

Датчик положения коленчатого вала — это компонент системы управления двигателем, который имеется практически во всех современных автомобилях с двигателями внутреннего сгорания. Он отслеживает положение и частоту вращения коленчатого вала и отправляет информацию в блок управления двигателем, чтобы он мог внести соответствующие корректировки в зависимости от условий эксплуатации.Скорость и положение коленчатого вала являются одними из наиболее важных параметров, используемых в расчетах управления двигателем, и многие двигатели не могут работать, если датчик положения коленчатого вала не выдает точный сигнал. Обычно неисправный датчик положения коленчатого вала вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме, которую необходимо устранить.

1. Проблемы с запуском автомобиля

Наиболее частым признаком неисправного или неисправного датчика положения коленчатого вала является затруднение запуска двигателя.Датчик положения коленчатого вала контролирует положение и частоту вращения коленчатого вала, а также другие параметры, которые играют важную роль при запуске двигателя. Если датчик положения коленчатого вала неисправен, у автомобиля могут возникать периодические проблемы с запуском или он может вообще не запускаться.

2. Прерывистая остановка

Другой симптом, обычно связанный с неисправным датчиком положения коленчатого вала, — это периодическая остановка двигателя. Если датчик положения коленчатого вала или его проводка имеют какие-либо проблемы, это может привести к отключению сигнала коленчатого вала во время работы двигателя, что может привести к остановке двигателя.Обычно это симптом проблемы с проводкой, однако неисправный датчик положения коленчатого вала также может вызывать этот симптом.

3. Загорится индикатор двигателя.

Другой проблемой потенциальной проблемы с датчиком положения коленчатого вала является горящий индикатор Check Engine. Если компьютер обнаруживает проблему с сигналом датчика положения коленчатого вала, он активирует индикатор проверки двигателя, чтобы предупредить водителя о проблеме. Индикатор Check Engine также может быть вызван множеством других проблем, поэтому настоятельно рекомендуется сканировать компьютер на наличие кодов неисправностей.

Датчик положения коленчатого вала имеет решающее значение для правильной работы и производительности двигателя из-за важного сигнала, который он обеспечивает для расчетов двигателя. Когда возникают проблемы, они могут быстро привести к проблемам, влияющим на управляемость автомобиля. По этой причине, если вы подозреваете, что датчик положения коленчатого вала неисправен, обратитесь к профессиональному специалисту YourMechanic для осмотра автомобиля. Они смогут диагностировать ваш автомобиль и при необходимости заменить датчик положения коленчатого вала.

Общие проблемы с датчиком коленчатого вала

Датчик положения коленчатого вала (CKP), пожалуй, самый важный датчик в современном двигателе. Его также называют датчиком оборотов двигателя (ESS или RPM, для оборотов в минуту). Без сигнала положения коленвала модуль управления двигателем (ЕСМ) не может определить, где находятся цилиндры и насколько быстро они движутся.

Если у вас проблемы с датчиком коленчатого вала, ECM не может синхронизировать впрыск топлива, искровое зажигание (для бензиновых двигателей) или управлять изменением фаз газораспределения.Проблемы с датчиком коленчатого вала могут вызвать ряд проблем.

Как работают датчики CKP

Существует два типа датчиков коленчатого вала, на эффекте Холла и индуктивный, которые генерируют сигнал на основе магнитных полей. Оба датчика выглядят одинаково, но работают немного по-разному:

Индуктивные датчики CKP имеют один или два провода и генерируют аналоговый сигнал.
Датчики CKP на эффекте Холла имеют трех- или четырехпроводную схему подключения и передают цифровой сигнал.

Независимо от типа датчик CKP устанавливается рядом с зубчатым кольцом реактора или колесом реактора.

Этот датчик положения коленчатого вала устанавливается за гармоническим балансиром. На кольце реактора имеется много зубцов, обычно «отсутствующих» зубцов, соответствующих положениям цилиндра и верхней мертвой точке цилиндра номер один (ВМТ). Когда каждый зуб кольца реактора проходит через датчик, он на короткое время гасит его магнитное поле.

Как выходят из строя датчики CKP

Есть несколько вещей, которые могут вызвать отказ датчика положения коленчатого вала, включая повреждение, мусор и неисправную электрическую схему.

Даже для современной электроники двигатель представляет собой агрессивную и разрушительную среду.Несмотря на то, что они созданы для этого, большинство датчиков в конечном итоге поддаются постоянному нагреву и вибрации двигателя. Даже незначительные колебания теплового расширения или сами вибрации могут ослабить и сломать внутреннюю проводку и цепи в датчиках CKP. Изогнутые, сломанные или изношенные зубья кольца реактора также могут генерировать слабый или нестабильный сигнал, который блок управления двигателем не сможет проанализировать.

Аналогичным образом, поврежденные металлические детали могут образовывать мусор в виде металлической стружки или стружки, который может улавливать магнитный датчик положения коленчатого вала.Датчик CKP работает на определенном расстоянии, учитывая воздушный зазор от кольца реактора, но захваченная металлическая стружка расширяет магнитное поле, закрывая зазор и приводя к плохой генерации сигнала.

Наконец, неисправные цепи могут вызвать отказ датчика CKP. Если провода между блоком управления двигателем и датчиком положения коленчатого вала повреждены, блок управления двигателем не может распознать сигнал. Каждый раз, когда вы исследуете проблемы с датчиком кривошипа, очень важно проверять цепь CKP.

Как диагностировать датчик CKP Проблема

Если ваш датчик CKP выходит из строя, первое, что вы можете заметить, — это MIL (индикаторная лампа неисправности), обычно с диагностическими кодами неисправности CKP (DTC).Общие коды неисправности CKP включают: P0335-P0339 и P0385-P0389, цепи датчика положения коленчатого вала «A» и «B».

Условия жесткого запуска, остановки двигателя или отсутствия запуска — все это более заметные симптомы, но они могут не сопровождаться кодами неисправности, относящимися к проблемам с датчиком коленчатого вала. Неисправный датчик CKP может вызвать колебания и снижение мощности при ускорении. Также обратите внимание на снижение расхода топлива, так как ECM компенсирует плохой сигнал CKP, с контрольной лампой MIL или без нее.

Это основные причины появления проблем с датчиком коленчатого вала, но также полезно знать, что большинство других датчиков скорости работают аналогичным образом, например датчики скорости вращения колес.Если вы когда-либо сомневаетесь в следующем шаге в процессе ремонта, проконсультируйтесь с надежным механиком: часто вопросы, связанные с электрикой, лучше доверить профессионалам.

Проверьте все реле, датчики и переключатели , доступные в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта. Для получения дополнительной информации о распространенных проблемах с датчиком коленчатого вала поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Коленчатый вал — Датчик положения распределительного вала

Коленчатый вал — Датчик положения распределительного вала — Простое тестирование

Когда датчик положения коленчатого вала — распределительного вала выходит из строя, ваш автомобиль не заводится.

Для систем зажигания без распределителя (DIS) требуется датчик положения коленчатого вала (CKP), а иногда также датчик положения распределительного вала (CMP).

Коленчатый вал — Датчики положения распределительного вала служат в основном для тех же целей, что и; датчик зажигания и спусковое колесо в электронном распределителе.

Датчики кривошипа и кулачка (CKP) (CMP), необходимые для системы зажигания без распределителя

Единственное отличие состоит в том, что основной сигнал синхронизации считывается с коленчатого вала или балансира, а не с вала распределителя.

Следовательно, когда любой из этих датчиков выходит из строя, ваш двигатель запускается, но не запускается.

Автомобиль (или грузовик) не заводится по множеству различных причин, например:

A BAD Топливный насос
BAD Катушка зажигания
A BAD Модуль управления зажиганием
BAD Кабели свечей зажигания и т. Д.

Неисправный датчик положения коленчатого вала — распределительный вал может вызвать ряд сбивающих с толку симптомов и проблем. Все, в зависимости от типа неисправности и типа автомобиля:

Трансмиссия блокируется на одной передаче до выключения и перезапуска
Автомобиль дергается и теряет мощность
Потеря мощности двигателя; например, нет разгона выше 35 кмч
Стойка
Нерегулярное ускорение
пропуски зажигания
Жесткий запуск
Пульсирующий
Нет искры: нет запуска вообще
Нет импульса топливной форсунки

Есть и другие вещи, из-за которых проверка датчика положения коленчатого вала может показаться устрашающей.Во-первых, каждая марка и модель используют разные типы датчиков положения. Поэтому недостаточно сказать, что ваш автомобиль или грузовик не заводится. Итак, что вам нужно знать, так это некоторые из измеримых / проверяемых эффектов / симптомов неудач. И какое влияние ПЛОХОЙ датчик положения коленчатого вала — распределительного вала оказывает на систему зажигания.

Коленчатый вал — простая проверка датчика положения распределительного вала

Не только это, но и эти датчики называются разными именами, например:

Датчик эффекта Холла
Датчик CKP
Датчик CMP
Катушка звукоснимателя
Генератор магнитных импульсов
Переменный реле

Может показаться, что каждый тестируется по-своему.

Все они отличаются друг от друга физически и называются очень разными именами. Что ж, хорошая новость заключается в том, что обычно можно разделить на две основные категории:

Я хочу подчеркнуть, что ключ к успешному тестированию и диагностике — это правильная информация. Вы должны знать, двух или трехпроводного они типа!

Это образец датчика коленчатого вала — двух- и трехпроводного датчика распределительного вала

Теперь, если вам интересно, что я имею в виду под двумя и тремя типами проводов… Я имею в виду; количество проводов в их разъеме (конечно, из каждого правила всегда есть исключения).

Коленчатый вал — Поиск неисправностей датчика положения распределительного вала

Если ваш автомобильный компьютер уже активировал свет двигателя, вы можете получить код (DTC) с помощью считывателя кодов. Если у вас нет считывателя кодов, большинство магазинов автозапчастей найдут коды (DTC) бесплатно.

После подтверждения кода неисправности, связанного с датчиком положения коленчатого вала и распределительного вала, стоит выполнить несколько простых тестов. Код неисправности, указывающий на возможную неисправность датчика положения коленчатого вала; не обязательно означает, что датчик неисправен.Возможно, вы имеете дело с неисправностью провода, разъема или связанного с ним компонента, которую вы можете исправить самостоятельно.

Однако для подтверждения хорошей или плохой работы датчика положения коленчатого вала может потребоваться осциллограф. Например, отсутствие сигнала датчика может быть трудно проверить без специального оборудования.

Тем не менее, вы можете сделать несколько простых проверок в вашем гараже, используя цифровой мультиметр (DMM).

Сначала проверьте состояние электрического разъема и проводов датчика.Отсоедините разъем и проверьте, нет ли ржавчины или загрязнений, таких как масло, которые мешают хорошему электрическому контакту. Затем проверьте, нет ли повреждений проводов: обрывов проводов, ослабленных проводов и следов ожогов от близлежащих горячих поверхностей. Если вы заметили какое-либо повреждение проводов, их необходимо немедленно заменить. Чтобы в следующий раз обеспечить более длительный срок службы проводов, возможно, вы захотите приобрести электрический ввод высокого давления, который сможет выдерживать различные среды.

Также убедитесь, что провода датчика не касаются проводов свечей зажигания или катушек зажигания.В результате возникает помехи сигналу датчика.

После этих проверок используйте цифровой мультиметр, который может проверить напряжение переменного тока (AC) или постоянного тока (DC). В зависимости от вашего конкретного типа коленчатого вала — датчика положения распределительного вала. Вам также потребуются правильные электрические параметры для вашего конкретного типа датчика. Вы можете найти эту информацию в руководстве по ремонту вашего автомобиля.

Инструменты для прокалывания заднего зонда

В некоторых датчиках вы можете задеть провода через электрический разъем датчика.Если это невозможно, попробуйте отсоединить разъем датчика. В таком случае прикрепите жилу медного провода к каждой клемме разъема. Затем снова вставьте разъем так, чтобы две жилы выходили через корпус разъема. Другое решение — проткнуть каждую проволоку булавкой. Но будьте осторожны, чтобы не замкнуть провода во время испытаний. Если вы используете этот последний метод, закройте изолентой отверстия для штифтов на проводах. В результате предотвращается проникновение коррозии в провода.

Как проверить, двухпроводной датчик:

Если у вас двухпроводной датчик магнитного типа, установите мультиметр на «Вольт переменного тока».
Попросите помощника включить ключ зажигания, не запуская двигатель.
Проверьте наличие мощности, протекающей по цепи. Коснитесь одним из щупов заземления, а другим щупом — каждого провода датчика. Если ни один из проводов не имеет тока, значит, неисправна цепь датчика.
Попросите помощника провернуть или запустить двигатель.
Прикоснитесь одним из щупов измерителя к одному из проводов датчика, а другим — к другому проводу. Проверьте дисплей глюкометра и сравните свои показания с указанными в руководстве. В большинстве случаев вы увидите колебания сигнала между 0,3 и 1 вольт.
Если сигнала нет, значит датчик неисправен.

Как проверить трехпроводной датчик:

Сначала определите провода питания, заземления и сигнальные провода, используя руководство по ремонту вашего автомобиля.Затем проверьте цепь датчика, установив мультиметр на «Вольт постоянного тока».
Попросите помощника включить ключ зажигания, , но не заводить двигатель.
Коснитесь черным щупом на измерителе заземления, а другим щупом — проводом питания. Сравните свое чтение со спецификацией в вашем руководстве.
Попросите помощника провернуть или запустить двигатель.
Коснитесь сигнального провода красным щупом измерителя и провода заземления черным щупом. Сравните свои показания со спецификацией в руководстве по ремонту вашего автомобиля.Если сигнал напряжения ниже спецификации, скорее всего датчик неисправен. Если сигнал не выходит из датчика, скорее всего датчик неисправен.
Снимите датчик и осмотрите его на предмет физических повреждений или загрязнения.

Если вы не можете найти ничего плохого в датчике положения коленчатого вала или распределительного вала или его цепи; возможно, у вас может быть периодический сбой или отказ связанного компонента. Например, у вас может быть ослабленный или чрезмерно растянутый ремень ГРМ или натяжитель ремня ГРМ.

Ослабленный ремень ГРМ

Заключение

Следовательно, изношенный ремень может препятствовать синхронизации датчика положения коленчатого вала и распределительного вала, в результате чего датчик подает неверный сигнал.

Спасибо!

Датчик положения коленчатого вала — с вкладками

Описание

Датчик положения коленвала на эффекте Холла (или датчик положения распредвала, или скорости колес, или скорости приводного вала, все, что вращается!). Мы проверили это с нашими 6,75 ″ и 8.25-дюймовые спусковые колеса. Мы смогли получить твердые показания при более чем 19 200 об / мин, что настолько быстро, насколько наша испытательная установка могла вращать спусковое колесо. Работает от 5 до 24 вольт и дает хорошую прямоугольную волну, поэтому нет проблем с переменным напряжением. Имеет 3-жильный пигтейл длиной 12 дюймов. Вот что делают провода:

Информация об установке:

Красный — Напряжение питания; подключитесь либо к VREF, либо к коммутируемому источнику питания 12 В.
Белый — Выходной сигнал.На MegaSquirt V3.0 или V3.57 подключается к контакту 24. Мы просто настроили наш MegaSquirt для кондиционера VR, и он отлично работает. V3.0 MicroSquirts также может принимать этот сигнал через свой вход кондиционера VR, но более старые MicroSquirts должны будут использовать вход эффекта Холла.
Черный — Земля.

Если у вас последняя версия нашего жгута проводов, вы можете просто вставить красный провод на этом датчике положения кривошипа в красный провод жгута, а черный и белый провода соединить с соответствующими черными и белыми проводами внутри экранированного входа RPM. провод.От красного к красному, от черного к черному, от белого к белому — просто и легко запомнить.

Технические характеристики

Идеальное применение
- Датчик положения коленвала
- Датчик положения кулачка
- Датчик скорости колеса
- Датчик частоты вращения карданного вала
Рабочее напряжение: от 4,75 до 24 В
Максимальное перенапряжение и обратное напряжение: от +27 до -25 В
Максимальный выходной ток: 20 мА
Максимальная частота: 15 кГц
Диапазон температур: от -40 до +125 ° C
Максимальный воздушный зазор: 5 мм
- Обратите внимание, что это абсолютный максимум.Для большинства спусковых колес работа наиболее надежна при воздушном зазоре от 1,0 до 1,5 мм.
Спусковое колесо должно иметь ширину не менее 2 мм, зубцы и зазоры не менее 2 мм, а зазоры глубиной не менее 2 мм.

Примечание. У нас также есть датчик положения коленчатого вала с резьбовым корпусом — нажмите ЗДЕСЬ .

Отзывы клиентов

Рейтинг 4.8888888888889 из 5 звезд

Отзывов: 9

3 звезды 0 0%

2 звезды 0 0%

1 звезда 0 0%

Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставлять отзывы.

Нужно ли мне добавлять подтяжку для использования этого датчика?

Нет, у этого датчика уже есть подтяжка напряжения на сигнальном проводе.

Проверка и замена датчиков положения коленчатого вала на мотоциклах

Как заменить датчик положения коленчатого вала (он же датчик вращения) на мотоцикле

Неделю назад перестал гореть мой новый для меня 1998 Ducati 900SS Supersport. Сразу после того, как я выставил его на продажу, я понял, что всегда езжу на 1098S.Классика!

В процессе я многое узнал о важной части электронного зажигания, называемой «датчик положения коленчатого вала». Они входят в состав не только каждого мотоцикла с электронным зажиганием, но и автомобиля . Я в основном имею дело с мотоциклами, так что это моя точка зрения.

Датчик положения коленчатого вала снят с моего Ducati 900SS, т.е. такой же, как на Monster 900, то есть

. Есть много причин, по которым старый мотоцикл может не заводиться. Обычно это

Ослабленный провод (они очень сильно вибрируют… особенно мои старые мотоциклы Ducati)
Перегоревший предохранитель — иногда указывает на что-то худшее, но иногда просто на неисправный предохранитель
Плохой топливный насос
Ослабленный провод на ECU
Перегоревшее реле или соленоид стартера
Сломан стартер или обрыв / муфта стартера
Неработающая система зарядки (неисправная аккумуляторная батарея, обмотка генератора / статора или блок регулятора / выпрямителя)
Плохой провод, который где-то сдавлен
Сжатое топливо линия (кровавые вещи всегда сжимаются, когда вы перемещаете бак вверх и вниз)

Ряд других проблем, таких как плохая катушка, плохой инжектор или провод, или изворотливые кислородные датчики, могут вызвать проблемы с работой.Но они не вызывали (или вызывали редко) отказ при запуске.

Итак, я ознакомился с тем, где находятся все эти детали на 900 Supersport. Слава богу, все устроено лучше, чем мой старый Monster M900.

Я испытал то же самое на других мотоциклах — Ducati, старой Honda (мой оригинальный CB900F), некоторых других здесь и там. Системы пуска в целом одинаковые, только разложены по-разному.

Проблема заключалась в том, что после проверки всех возможных причин не запускаемого мотоцикла я не обнаружил неисправности, и он все равно не заводился.

Ну, я. Поэтому я и создал этот сайт — как отдушину. Я люблю учиться и делиться тем, что другим может быть полезно. Если вам нравится то, что вы здесь читаете, и вы такая же одержимая фракция, как и я, возможно, вы захотите узнать, когда я опубликую больше. (Проверьте последнюю версию, чтобы понять, что вы увидите.)

Подробнее о проблеме «мой мотоцикл не заводится»

Сказать, что мотоцикл «не заводится», на самом деле является лишь описанием окончательного вывода. , а не симптомов.

Чтобы лучше диагностировать, вы должны уметь подробно описывать, что происходит.

Обычно есть всякие информативные вещи, например

Что-нибудь загорается?
Топливный насос заправляется?
При нажатии на стартер что-нибудь движется?

И так далее. Я должен написать более полный пост о том, как починить не заводящийся мотоцикл, позже!

В данном случае:

При включении ключа загорается приборная панель и топливный насос заполняет рампу форсунки (жужжание… щелчок). По крайней мере, это означало, что отказал не основной предохранитель и не предохранитель топливного насоса.(Кроме того, ствол зажигания работает!)
При нажатии на кнопку стартера двигатель перевернулся. Так что стартер работает, как и обжимной. Кроме того, я волновался, что, возможно, выключатель был сломан — я разобрал его, и все было в порядке.
Однако двигатель не сработал .

Это означало, что в цилиндрах не хватало искры или топлива — а может быть, и того, и другого!

Что еще может привести к тому, что велосипед вообще не заводится?

Самый простой способ проверить, что это не проблема с топливом, — это распылить немного «Начни, ублюдок!» спрей стартера за воздушным фильтром.Это ничего не дало. Так что даже с топливом нет искры. Что-то мешает искре.

Во-вторых, простой способ проверить, нет ли проблемы с искрой, — это почувствовать запах газа в выхлопе. Не было. Несгоревшее топливо не отправляется.

Итак, я пришел к выводу: что-то говорило компьютеру не направлять топливо или искру в цилиндры .

Именно тогда я узнал о «датчике положения коленчатого вала».

Краткое знакомство с датчиком положения коленчатого вала

Датчик положения коленчатого вала сообщает блоку управления двигателем, что двигатель вращается, и его положение, поэтому он может сказать «Эй, дайте немного топлива и / или искру [в нужное время]»

Если датчик положения не отправляет сигнал или если сигнал прерывистый, то ЭБУ прекращает подачу искры и топлива к поршням.ЭБУ не знает, когда подавать топливо или искру.

Те из вас, кто достаточно взрослый, чтобы помнить двигатели семидесятых годов, будут знать, что такое «точки» (или «временные точки»). Это был старый способ установки угла опережения зажигания. Вы также можете увеличить или замедлить отсчет времени, изменив точки. В наши дни это можно сделать, изменив карту в ЭБУ.

Датчик положения коленчатого вала, он же датчик вращения, на схеме деталей Ducati Supersport 900

В руководстве по запчастям (с веб-сайта Карла Солтера) он просто упоминается как «датчик», номер детали 552.4.009.1А (на моем 900SS).

Датчик положения кривошипа на моем мотоцикле Ducati расположен с левой стороны двигателя, прямо возле генератора.

Где датчик положения коленчатого вала на мотоцикле Ducati (справочная фотография из руководства) Где датчик положения коленчатого вала на моем Ducati Supersport 900

Датчик положения коленчатого вала упоминается как

Датчик вращения
Датчик положения коленчатого вала или кривошипа датчик положения
Датчик времени (показывает, что он помогает)
Датчик скорости (вводит в заблуждение, tbh)

Общий принцип датчика положения коленчатого вала такой же, как и моменты времени.Датчик либо изменяет сигнал напряжения, либо размыкает и замыкает цепь (в зависимости от типа используемого датчика), в зависимости от приближающегося к нему металлического объекта — обычно это колесо синхронизации, прикрепленное к коленчатому валу.

Как работает датчик положения коленчатого вала?

Датчик положения кривошипа — это датчик «эффекта Холла» (с большой буквы, потому что он назван в честь кого-то.)

Эффект Холла был назван в честь Эдвина Холла, который открыл его в конце 1800-х годов. Проще говоря, это электромагнитное явление, при котором в электрическом проводнике индуцируется напряжение в присутствии близлежащего магнитного поля.

Существуют различные типы датчиков Холла. Не все они представляют собой строго «эффект Холла» в первоначальной форме (речь идет только о металле и магнитах), потому что в некоторых из них используются полупроводники, которые были изобретены почти столетие спустя. Тип датчика, который наиболее распространен в двигателях мотоциклов (и автомобилей), включая мотоциклы Ducati, использует стационарный постоянный магнит и полупроводник, разделенные воздушным зазором.

Эти датчики работают, пропуская ток через полупроводник, который реагирует на изменение магнитного поля.Датчик размещен внутри двигателя. Внутри двигателя вращается кусок металла, который посылает на датчик синхронизирующие сигналы. Каждый раз, когда кусок металла проходит, полупроводник переключается в проводящее состояние или из него.

Как работает датчик положения коленчатого вала

Итак, резюмируя очень бойко… датчик эффекта Холла на мотоцикле похож на реле, которое переключается из положения «выключено» в положение «включено» каждый раз, когда проходит металл колеса синхронизации.

Эти сигналы включения / выключения отправляются в ЭБУ, который затем использует их в качестве входных данных для принятия решения о том, подавать ли искру на свечи или топливо в форсунки.

Признаки неисправного датчика положения коленчатого вала

Плохой датчик вращения может помешать работе мотоцикла тремя способами.

Во-первых, неисправный датчик вращения может вообще остановить мотоцикл от стрельбы.

На некоторых мотоциклах слышно, как заправляется топливный насос, и загораются все огни… но искра топлива или не поступает в камеры.

Если вы едете, а он терпит неудачу, это может привести к тому, что вы просто остановитесь. Если вы припаркованы, это может привести к тому, что вы не сможете завести машину.

Во-вторых, плохой датчик вращения может споткнуться. Это может быть с разными скоростями. Обычно это связано с резким падением оборотов. У меня это происходило постоянно на 4 000–4200 об / мин. Я читал о людях, у которых частота вращения колебалась в разных диапазонах случайным образом. Некоторые говорят, что 5 000 или даже 8 000, с разными условиями, такими как «при любом открытии дроссельной заслонки» или «только при полностью открытой дроссельной заслонке».

В-третьих, еще один признак неисправности датчика положения — мотоцикл заводится и какое-то время едет… а затем глохнет. Это может быть что угодно: от «резкого старта» до нескольких оборотов, может быть, даже до 10-20 минут бега.

Я прочитал весь ассортимент и испытал пару. В этом случае мой Ducati Supersport 900 пробежал около 20 секунд, прежде чем споткнуться и выйти из строя.

Датчики положения коленчатого вала с по выходят из строя со временем. Несмотря на то, что они являются статическим компонентом без движущихся частей, после тысяч часов использования (при условии, что 20000 км — это примерно эквивалент 2-4000 часов), промывание их горячим маслом изнутри картера картера может привести к серьезным последствиям. .

«Неисправный датчик положения коленчатого вала» на самом деле может не быть полностью неисправным датчиком. Воздействие всего этого тепла могло сделать датчик слабее, и в этом случае размещение его ближе к колесу синхронизации может иметь эффект. Однако это опасная игра … вы можете закончить тем, что отрежете кусочки датчика, отправив их в двигатель через масло! Очень плохой!

Это также может быть слабый / неплотный / корродированный разъем . На старых мотоциклах, особенно на тех, которые пережили неподходящую погоду, разъем датчика положения коленвала, возможно, просто обнаружил слишком много пыли, масла, тепла или влаги.Проверить вилку.

И давайте не будем забывать, что опора двигателя — это динамическая машина, постоянно движущаяся и нагревающаяся / охлаждающаяся. Допуски меняются. Колесо ГРМ могло немного сдвинуться или изменить форму (расшириться) или что-то еще.

Как проверить неисправность датчика положения коленчатого вала

Каждый датчик положения немного отличается.

Во-первых, в общих чертах, есть виды с двумя зубцами и с тремя зубцами.

Датчик положения коленчатого вала с двумя контактами посылает небольшое индуцированное напряжение.

Трехконтактный датчик положения коленчатого вала имеет напряжение и заземление, подключенные к двум линиям, а сигнал выходит на другую.

Для проверки двухконтактных датчиков положения коленчатого вала:

Снимите датчик с двигателя. Убедитесь, что двигатель остынет, иначе я не знаю, вы обожжетесь, и, может быть, вытечет масло!
Подсоедините к датчику напряжения или мультиметру. Вам нужен только простой. Этот простой мультиметр Fluke надежен и полезен.
Быстро переместите ферромагнитный металлический предмет (например, стальной болт или кусок железа) рядом с датчиком и от него. Используйте магнит (подойдет магнит на холодильник), если вам нужен более сильный сигнал.

Есть ли у вас выход напряжения? Хороший. Если нет, плохой датчик. (Или провода.)

Тестирование трехконтактных датчиков положения коленчатого вала

Тестирование трехконтактного датчика положения коленчатого вала концептуально аналогично, но вы должны подать напряжение и заземлить, а затем провести тест между сигнальной клеммой и землей.

Посмотрите на сам датчик. Есть ли на нем маркировка, указывающая, какие клеммы являются положительными, отрицательными и сигнальными?

Даже мой старый датчик 1998 года (производства Bosch, продаваемый Magneti Marelli) имел маркировку. Так что вполне вероятно, что и ваш тоже.

Если нет, ознакомьтесь со схемой подключения в руководстве.

Ремонт или замена неисправного датчика положения

Во-первых — проверьте проводку. Проводка или разъем для вашего датчика могут быть ослаблены. Иногда покачивание может снова запустить его; не то, на что вы действительно хотите положиться, поэтому вы все равно можете заменить его (или заменить всю проводку).

Во-вторых, проверьте воздушный зазор.

Характеристики воздушного зазора варьируются в зависимости от мотоцикла, но обычно составляет 0,5–1 мм. На моем Ducati 900SS он составляет от 0,6 до 0,8 мм, но, конечно, он будет работать с меньшим зазором… только с риском контакта между колесом синхронизации и датчиком.

Существуют разные способы измерения воздушного зазора на разных двигателях. Лучше всего использовать щуп. Но это зависит от доступа в вашем конкретном двигателе.

Наконец, вы можете просто заменить датчик положения коленчатого вала полностью.

Самый простой способ получить замену CPS — это приобрести OEM-блок.

Но имейте в виду, что многие датчики положения на самом деле производятся третьими сторонами (например, Bosch), поэтому вы можете найти альтернативы, произведенные для других автомобилей, которые на намного дешевле, чем OEM .

Например, для моего Ducati 900SS официальная часть 552.4.009.1A стоит 120 долларов США, если я покупаю ее у поставщика.

Глядя на номер детали моего датчика положения коленчатого вала, я могу найти его на eBay

. Но это точно такая же деталь, которая используется в некоторых старых автомобилях Fiat или Alfa Romeo.Я поискал на eBay и нашел ту же деталь у поставщика из Великобритании. Мне действительно нужно ждать 2-4 недели, чтобы он прибыл, но именно поэтому у меня нет только одного мотоцикла!

Для более старых моделей Monsters и Supersports с системой впрыска топлива (с двумя отверстиями, на которых написано «Marelli 8i3») номер детали такой же, как на Alfa Romeo 145 или 146, на Fiat Tip, Tempra, Ducato или Lancia Dedra. Номера деталей: Fiat 7679221, 7694335, 60603937; Альфа Ромео / Лянча: 60603937, 60810103, 7733001; FAE 79015; Meat & Doria 87074; Стандарт 18783.

Ducati Датчик положения коленчатого вала с одним отверстием

Для новых мотоциклов Ducati с одним отверстием сбоку (например, на моем Ducati 1098S) номера деталей: Fiat 46774532, 55187333, 7777960; Стандарт 18805, SEB414; Alfa Romeo 77872560; Magneti Marelli 4820171010; Lancia 77872560 и еще куча других.

Найдя подходящий альтернативный датчик положения коленчатого вала, вы сэкономите кучу денег. Возможно, вам просто придется подождать, пока он придет по почте!

Как завести автомобиль с неисправным датчиком коленчатого вала и что сделает неисправный датчик положения коленчатого вала — AutoVfix.com

Поделиться — это забота!

Мы говорим о том, как завести автомобиль с неисправным датчиком коленчатого вала и что плохой датчик положения коленчатого вала сделает с двигателем вашего автомобиля. Если у вас неисправен датчик коленвала и ваша машина не заводится, то этот пост о том, как завести машину с неисправным датчиком коленвала, поможет вам от начала до конца. Это пошаговое руководство о том, что нужно сделать, чтобы снова завести машину.

Также прочтите эту другую статью, чтобы узнать, безопасно ли ехать с неисправным датчиком распределительного вала

Мы также собираемся посмотреть, какова функция датчика коленчатого вала и как он расположен.

Как завести машину при неисправном датчике коленвала

Связанная сетка: как запрограммировать датчик положения дроссельной заслонки и этот 10w40 против 5w40, какой из них лучше для вашего

Что будет плохой датчик положения коленвала до

Автомобильный датчик положения коленчатого вала (CPS) в соответствии с SAE International — это устройство или магнитный датчик, который используется в двигателе внутреннего сгорания как для дизельных, так и для бензиновых транспортных средств для контроля положения или скорости вращения коленчатого вала автомобиля.

Коленчатые валы датчик положения (CPS) определяет положение 4-х зубцов, расположенных на расстоянии 90 ° друг от друга. на зубчатом кольце, прикрепленном к коленчатому валу.

Когда датчик положения коленчатого вала неисправен или работает неправильно, он вычисляет неправильное положение и скорость автомобиля. Этот неверный расчет может привести к серьезному повреждению двигателя, которое может стоить очень дорого, и даже может потребовать замены двигателя.

Хотя я немного покажу вам, как завести автомобиль с неисправным датчиком коленчатого вала, Я не рекомендую вам запускать машину с неисправным датчиком положения коленчатого вала, даже если вы все еще можете завести автомобиль.

Связанное сообщение:

Вы просто сделаете машину более поврежденной. Я предлагаю вам связаться со своим механиком, если вы заметили проблему с коленчатым валом, и попросить его диагностировать и устранить проблему CPS, прежде чем вы продолжите вождение автомобиля.

Однако, прежде чем вы отремонтируете машину, вы все равно можете завести машину, пока готовитесь к найму механика, и ниже приведены шаги, как завести машину с неисправным датчиком коленчатого вала, но сначала давайте посмотрим, что будет плохой датчик положения коленвала и где находится мой датчик положения коленвала?

Где находится мой датчик положения коленчатого вала?

Расположение датчика положения коленчатого вала (CPS) в разных автомобилях разное, но в большинстве случаев он обычно располагается очень близко к коленчатому валу, то есть перед автомобилем под двигателем.В некоторых случаях CPS может быть расположен сзади или сзади двигателя, а иногда и сбоку от двигателя.

Когда датчик положения коленчатого вала (CPS) измеряет скорость маховика сцепления для определения частоты вращения коленчатого вала, то, скорее всего, он находится около рамы трансмиссии автомобиля.

Шаги о том, как заводить автомобиль с неисправным датчиком коленчатого вала

Итак, чтобы завести автомобиль с неисправным датчиком коленчатого вала, вам необходимо выполнить следующие действия.Если система CPS вашего автомобиля помешала вашему автомобилю запустить нормальный режим, в большинстве случаев это связано с тем, что автомобиль потерял топливо для двигателя.

В этом случае вам понадобится следующий элемент, чтобы завести автомобиль, если это всего лишь небольшая проблема с датчиком коленчатого вала.

Предмет, который вам понадобится для этого.

Итак, когда у вас есть указанные выше элементы, вам необходимо выполнить следующие шаги:

Запуск с жидкостью для запуска двигателя, которую вы хотите найти датчик коленчатого вала (см. выше, как найти расположение CPS).

Вынуть штекер датчика

Распылите пусковую жидкость в отверстие.

Вернитесь к рулю и попробуйте завести машину включение ключей зажигания. Если машина заводится, а потом сама гаснет, тогда это означает, что автомобиль потерял топливо для двигателя. Это значит, что топлива нет добраться до двигателя, поэтому вам нужно будет проверить топливный насос.

Если машина вообще не завелась, то скорее всего она проблема со свечой зажигания.

Вам нужно будет посмотреть видео выше, чтобы узнать, как изменить вы заправляете топливо и свечу зажигания, чтобы снова завести машину.Или вы можете это другое сообщение об изменении и устранении проблем с запуском двигателя свечей зажигания

Далее : Как проверить исправность датчика положения распределительного вала

Итак, для следующего подхода вы хотите протестировать CPS, чтобы увидеть, как поврежден он пошел, вот что делать.

Найдите катушки зажигания перед двигателем автомобиля.

Снимите номер 4 и номер 1 клемм зажигания

Теперь вам нужно запустить двигатель.Вы увидите скачок искры между обоими клеммами зажигания. Если вы не увидели искры, это означает, что неисправность датчика положения коленчатого вала действительно серьезна, и вы не сможете завести автомобиль без замены или ремонта коленчатых валов.
