Значки на приборной панели автомобиля ВАЗ 2114 🦈 avtoshark.com

Изучить обозначения значков на панели автомобиля ВАЗ 2114 несложно. Инжектор на машине или карбюратор – значения не имеет.

Управлять транспортным средством сложно, не имея представления о состоянии мотора, трансмиссии, тормозов. Связь между узлами и агрегатами авто и водителем осуществляется через сигнализаторы на доске приборов. Как читать значки на приборной панели автомобиля ВАЗ 2114, по умолчанию должен знать каждый владелец.

Описание и назначение приборов

Приборная панель встроена в торпедо, сразу за рулем, чуть ниже уровня глаз водителя. Приборы, расположенные на доске, работают от штатной электросети, оставаясь при этом механическими устройствами. Обозначение значков на панели автомобиля ВАЗ 2114 стоят пристального изучения.

Практика доказала, что оптимальное количество элементов на доске – десять. Меньшее число – недостаточно информации, а если лампочек, иконок, кнопок больше, внимание водителя рассеивается. Значки на приборной панели автомобиля ВАЗ 2114 по количеству приближены к классическому набору.

Обозначения первой группы – контрольно-измерительные приборы

Индикаторы сигнализируют о неисправностях, предупреждают о возможных неполадках, состоянии и уровнях технических жидкостей. Все обозначения относятся к одной из двух групп:

• контрольно-измерительные приборы;
• контрольные лампы.

На фото первая группа.

Тахометр

Это специальный прибор, который измеряет количество оборотов вращающейся детали в единицу времени. «Деталью» в автомобиле является коленчатый вал (КВ) двигателя. Количество оборотов «сердца» машины важно знать для правильного выбора скоростей, своевременного переключения передач.

Тахометр четырнадцатой «Лады» находится слева от указателя скорости. Прибор получает данные с бортового компьютера, показывающего реальное количество оборотов КВ на данный текущий момент времени.

Тахометр

Технически тахометр модели «Лада 2114» выполнен как круглое окно с нанесенной шкалой. Последняя имеет шаг в 5 единиц. Цифровое обозначение начинается с 10, заканчивается на показателе 80 единиц.

Чтобы посчитать количество вращений КВ, нужно увиденное на приборе число умножить на 100. Получается, если стрелка прибора показывает 20, то КВ в данное время совершает 2000 об/мин.

Зона от 55 до 60 на тахометре «Лады 2114» закрашена красным цветом – опасная зона, попадать в которую рискованно: силовой агрегат может выйти из строя.

Для отображения текущего времени и температуры за бортом предназначено маленькое окошко ниже шкалы тахометра.

Спидометр

Прибор для измерения мгновенной скорости авто называется спидометром. В приборную панель«Ладе 2114» инсталлирован спидометр аналогового (механического) типа. Данные на стрелочный измерительный прибор идут с датчика, расположенного в КПП.

Спидометр

Спидометр выглядит как круглое окно, проградуированное от 0 до 200. Шаг равен 10 км/ч. Однако прибор работает с погрешностью, которая, согласно ГОСТу, всегда положительная – +5 км/ч. Минусового отклонения не бывает.

На спидометре, в нижней его центральной зоне, есть дисплей с отображениями текущего пробега и общим километражем с момента эксплуатации транспортного средства.

Указатель остатка топлива

Правее спидометра располагается важный для водителя стрелочный прибор, сообщающий, какой в баке остаток топлива. Стрелка на «0» говорит о пустом бензобаке, на цифре «1/2» – полбака, на «1» – полный бак.

Индикатор топлива на панели приборов

Выше шкалы нанесено графическое изображение бензоколонки, информирующее о полностью заправленном бензобаке. Ниже и правее есть такой же маленький сигнализатор, который загорается оранжевым, когда в баке остается критическое количество бензина. Для модели «Лада 2114» это 6 л.

Температурный датчик

Между головкой блока цилиндров и термостатом в «Ладе 2114» инсталлирован контроллер температуры антифриза. Он определяет реальную температуру ОЖ мотора в данный момент времени.

На информационную доску показания датчика выведены слева от указателя оборотов двигателя. Тут нанесена градуировка с делением 20 градусов. Цифры начинаются с 50, заканчиваются на 130. Красный сектор, требующий немедленной остановки транспорта, попадает на 105°.

Обозначение лампочек и индикаторов на панели

Указатели скорости, оборотов КВ, температуры двигателя и остатка топлива относятся к контрольно-измерительным приборам. Кроме них существуют многочисленные значки на панели автомобиля ВАЗ 2114, которые представлены на фото:

Обозначение лампочек и индикаторов на панели

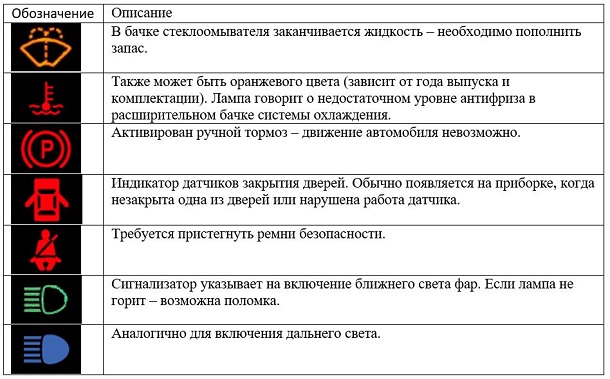

Расшифровка значков в машине на панели управления ВАЗ 2114 следующая:

1. Масленка с каплей – в картере не достает масла. Сигнал о дефиците смазки водитель получает постоянным свечением красной лампочки.
2. Дворники с брызгами – в омывательном бачке почти не осталось жидкости. Оранжевое свечение появляется, когда остается 1 литр.
3. Термометр – ОЖ на минимальной отметке. Сигнализирует желтым.
4. Машина с распахнутой дверцей – не прикрыты двери. Горит красным.
5. Перечеркнутая лампа – проблемы с оптикой. Также водителю следует обратить внимание на стоп-сигнал и на исправность габаритов.
6. Кружок с разбегающимися штрихами – неполадки с тормозами, скорее всего, стерлись колодки.
7. Символ человека с ремнем – экипаж не пристегнут ремнями безопасности.

Другие значки на приборной панели автомобиля ВАЗ 2114 и контрольные лампы:

• Разнонаправленные стрелки вверху – сигнализаторы поворотников, горят зеленым.
• Красный треугольник – требование немедленной аварийной остановки.
• «Чек» – неполадки с мотором.
• Синяя лампа – дальние оптические приборы.
• Зеленая лампа – ближние приборы освещения.

Индикаторы на приборной панели автомобиля

Первые модификации авто «Лады 2114» имеют такие символы:

Читайте также: Особенности замены рулевой рейки на ВАЗ 2109 своими руками

• Канистра с каплей – недостаток моторного смазки.
• «Р», заключенная в кружок, – отключился ручник.
• АКБ – прибор разрядился.
• «!» в кружке – не хватает тормозной жидкости.

Изучить обозначения значков на панели автомобиля ВАЗ 2114 несложно. Инжектор на машине или карбюратор – значения не имеет.

Обозначение кнопок

Клавиш на доске управления немного. Производят они следующие действия (описание кнопок слева направо):

1. Первая — обновляет время и температуру.
2. Вторая – дальние и ближние световые приборы.
3. Третья – задние противотуманки.
4. Четвертая – передние противотуманки.
5. Пятая – активирует подогрев заднего остекления.

Данные, полученные со значков и графических изображений, помогают следить за работой мотора и других важных узлов автомобиля.

Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark.com/

ваз 2114значки на приборной панели

02.07.2021 0

ВАЗ-2114 зашкаливает стрелка температуры двигателя: фото и видео

Многие автомобилисты сталкивались с тем, что стрелка указателя температуры на панели приборов ВАЗ-2114 уходила вверх, за приделы красной зоны. Эта неисправность может быть связана со многими факторами. Но, эта проблема связана с электрической частью автомобиля.

Содержание

• 1 Почему зашкаливает стрелка температуры — основные причины!
  • 1.1 Методы решения
    • 1.1.1 Схема приборной панели
    • 1.1.2 Датчик температуры
    • 1.1.3 Жгут проводов
    • 1.1.4 ЭБУ
• 2 Выводы

Почему зашкаливает стрелка температуры — основные причины!

Нормальная рабочая температура двигателя на панели приборов — это 90 градусов. Стрелкой указана красная зона перегрева двигателя. Более подробно о ситуации, когда панель приборов не показывает температуру двигателя.

Выяснить, из-за чего произошла неисправность можно и у себя в гараже, а не обязательно ехать в автосервис. А вот на устранение проблемы может понадобиться сторонняя помощь профессионалов.

Итак, рассмотрим, основные причины того, что на приборной панели ВАЗ-2114 стрелка температуры уходит вверх:

• Схема приборной панели.
• Датчик температуры.
• Жгут проводов.
• ЭБУ.

Методы решения

Стрелка зашкаливает!

Когда причины определены, можно перейти непосредственно к их устранению, и рассмотреть вопрос более детально. Итак, для начала, стоит отметить, что автомобилисту потребуется некоторое знание конструктивных особенностей автомобиля, а также познания в электрической части.

Схема приборной панели

Плата приборной панели

Первое место, где необходимо искать проблему – это приборная панель. Для того, чтобы устранить неисправность придётся демонтировать «приборку», а также разобрать ее.

Следующим этапом будет то, что необходимо найти моторчик, который как раз и приводит стрелку в действие. Неисправности здесь может быть две. Какие именно:

• Вследствие короткого замыкания сгорела обмотка моторчика.
• Распаялись или оторвался провод, который припаян от моторчика к плате приборной панели.

Для устранения этой причины необходимо осмотреть место, и определить наличие обрывов. Для полной достоверности необходимо прозвонить контактные провода моторчика, которые замыкают обмотку.

Ещё одним этапом диагностики станет разъём, который подключается к плате. Необходимо найти контакт, который отвечает за показатель температуры и также прозвонить его при помощи мультиметра. Если выявлен обрыв связи, то необходимо его устранить.

Внимание! Если автомобилист не имеет опыта ремонта подобных узлов, настойчиво рекомендуется обратиться к профессиональным автоэлектрикам, чтобы при самостоятельном ремонте не натворить еще большей беды. Они сделают все быстро и качественно.

Датчик температуры

Датчик температуры проверяется мультиметром

Если проблема была скрыта не в приборной панели, то необходимо обратиться непосредственно к датчику температуры. Именно он служит показателем температуры двигателя и передает данные через ЭБУ на стрелку. Выход из строя изделия, может послужить причиной возникновения эффекта подвисания, и зашкаливания стрелки на приборной панели.

Для определения работоспособности датчика, его необходимо демонтировать и при помощи мультиметра «прозвонить». Если установлено, что он «мертвый», то его необходимо заменить.

Жгут проводов

Отсоединение жгута проводов от приборной панели для проверки

Если первые две причины устранены, а проблема осталась, то стоит поискать проблему в жгуте проводов, который идет от двигателя к приборной панели. Конечно, не все автомобилисты способны справиться с таким видом диагностики, по причине незнания распиновки проводов. Поэтому, в данном случае, также стоит обратиться к профессиональным автоэлектрикам для выяснения причин и ремонта. Хотя, причина здесь довольно проста и понятна – обрыв провода или его перегорание.

ЭБУ

Список ошибок ЭБУ

Не часто проблему ухода стрелки с нормального положения может спровоцировать электронный блок управления. Именно он задает все параметры и сигналы на приборную панель.

Для устранения неисправности необходимо подключиться к нему и проверить наличие ошибок связанных с датчиком температуры и охлаждающей системы. Так, элементарный сброс ошибок может привести к нормализации работы прибора.

Выводы

Причин возникновения зашкаливания стрелки температуры двигателя ВАЗ-2114 не много, но все они достаточно тяжело диагностируются, а некоторые устраняются только в условиях автосервиса. Поэтому, если автомобилист не проводил ремонтные операции подобного характера необходимо обратиться в автосервис, где помогут и все отремонтируют.

Датчик фаз ВАЗ-2114 (8 клапанов): самостоятельная замена

Датчик фаз ВАЗ-2114 (8 клапанов) необходим для того, чтобы нормализовать работу ДВС. С помощью множества электронных датчиков можно правильно скорректировать момент впрыска топливной воздушной смеси, а также подачу искры на электроды свечи. Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Как работает инжектор

Чтобы двигатель работал идеально, все узлы должны работать вместе. Все параметры регулируются с помощью электронного микропроцессорного блока управления, своеобразного компьютера.

И всего в конструкции автомобиля несколько систем:

1. Подготовка воздуха.
2. Подача топлива.
3. Зажигание.
4. Выбросы выхлопных газов.
5. Смазка двигателя.
6. Охлаждение.
7. Распределение газа.
8. Управление двигателем.

Для максимально стабильной работы двигателя необходимо, чтобы все датчики выдавали четкий и четкий сигнал, который принимает и обрабатывает компьютер. Это корректирует время открытия форсунок, а также момент впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

За что отвечает датчик фаз

Это устройство устанавливается в распределительный вал и подает сигнал на микроконтроллер о положении поршней двигателя. Датчик на эффекте холла работает. На распределительном валу установлена ​​шестерня, необходимая для функционирования датчика. Как только зубья этой шестерни приближаются к датчику, генерируется сигнал. На шестерне распредвала отсутствует один зуб. Эта «полость» обязательно должна располагаться напротив активной части датчика.

В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распределительный вал меняет свое положение, на выходе датчика формируется сигнал, он поступает в электронный блок управления. Последний подсчитывает количество импульсов и выдает команды исполнительным механизмам. Так работает датчик фаз на ВАЗ-2114 (8 клапанов). Цена новинки не более 600 рублей.

Основные признаки поломки

Если датчик коленвала приходит в негодность, то нарушается форма и величина выходного сигнала. Микроконтроллер опрашивает устройство не более 5 минут. Если сигнал от датчика не появляется, блок управления переводится в аварийный режим работы. Дальше анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно. Расход бензина увеличился на 10%. Основные признаки неисправности датчика фаз:

1. Значительное увеличение расхода бензина.
2. Ухудшение динамических характеристик автомобиля.
3. Затрудненный запуск двигателя. В лучшем случае он запустится через 3-5 секунд.
4. На приборной панели загорается лампа Check Engine.
5. Неправильная диагностика компьютера и систем.
6. Появляются ошибки Р0343 или Р0340 на бортовом компьютере.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя. Следует учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, неправильном расположении маркировки. А также при чрезмерном износе шестерен на раздаче и коленчатых валах.

Ошибки бортового компьютера

Ошибка под номером P0343 очень часто появляется после окисления контактов или при обрыве электропроводки. Самостоятельно провести диагностику системы управления ДВС можно с помощью простейшего сканера, работающего по К-линии или протоколу OBD-II. Но лучше доверить эту работу профессионалам, у которых есть качественное оборудование.

Наиболее точной проверкой датчика фаз ВАЗ-2114 (8клапанов) является установка заведомо исправного устройства. Но имейте в виду, что приобретать датчики нужно для 8-клапанных двигателей. Те, что ставятся на 16-клапанные, имеют другую конструкцию. Выходной сигнал у них разный.

Снятие устройства

Чтобы снять датчик фаз, нужно найти место, в котором он установлен. Он расположен за корпусом воздушного фильтра. Он крепится к двигателю всего одним болтом.

Для демонтажа необходимо произвести следующие манипуляции:

1. Отсоединить минусовую клемму аккумулятора. При этом память компьютера полностью очищается, ошибка стирается. Если не отключать аккумулятор, после замены датчика фаз на ВАЗ-2114 (8 клапанов) ошибка все равно будет появляться, и двигатель будет работать некорректно.
2. Отключите устройство от устройства с помощью провода.
3. При помощи ключа на «10» нужно открутить болт крепления корпуса датчика. Желательно использовать накидной ключ или торцевую головку.
4. Осторожно снимите датчик.

Вот и все, теперь можно установить новое устройство. Процедура замены очень проста, и ее может выполнить даже неопытный водитель. При демонтаже не используйте ударный инструмент — вдруг датчик исправен, а вы случайно его повредите.

Установка нового датчика фаз

Перед установкой нового прибора необходимо тщательно очистить посадочное место для него. Использовать герметики не стоит, так как толку от них мало – есть стыковочное кольцо, защищающее от проникновения посторонних частиц. А если нанести герметик, то при следующей разборке снять датчик будет сложно. А остатки герметика могут попасть в систему смазки и там все напортачить.

Поэтому просто замена датчика фаз ВАЗ-2114 (8 клапанов). Проверку работы устройства следует производить после подключения минусовой клеммы к аккумулятору. Сразу обращайте внимание на работу двигателя и на ошибки бортового компьютера. Если ошибки присутствуют, то, возможно, проблема была не в датчике, а в проводах его подключения.

Датчик давления масла ВАЗ 2114

В ВАЗ 2114, как и во всех автомобилях, для смазки трущихся частей двигателя и их охлаждения используется специальное автомобильное масло. Способствует продлению срока службы двигателя, масло циркулирует в двигателе под определенным давлением, которое нагнетается специальным насосом, если бы не было давления в системе, то трущиеся детали перестали бы смазываться, что бы привести к быстрой поломке двигателя. Эта проблема возникает довольно часто, и для информирования водителя о снижении давления масла в системе смазки двигателя используется специальный датчик давления масла ВАЗ 2114. Именно об этом датчике наша сегодняшняя статья, материал в статье рассказывает о принципе работы датчика, его устройстве и способах его замены.

Назначение и конструкция ДДМ

Основное назначение данного датчика — измерение давления в системе смазки двигателя и информирование водителя о падении давления до критических значений или его отсутствии.

Сам датчик не имеет сложной конструкции и имеет только один клапан, который при наличии давления размыкает электрический контакт, отключая таким образом цепь питания сигнальной лампы давления масла.

При падении давления или его полном отсутствии загорается лампа и сообщает о отказах двигателя. Работу датчика можно наблюдать при остановленном двигателе и включенном зажигании, при запуске лампа должна гаснуть, что означает исправность датчика и наличие необходимого давления в системе смазки двигателя для смазки все части, детали двигателя внутреннего сгорания.

Где находится DDM

Датчик расположен в корпусе ГБЦ. Обнаружить ДДМ можно посмотрев на заднюю стенку ДВС, датчик расположен между стыком впускного ресивера с ГБЦ и газораспределительным механизмом.

На фото отмечен красной стрелкой.

Почему горит лампочка давления масла?

Лампа давления масла может загораться из-за неисправного датчика и других более серьезных причин, требующих ремонта автомобиля.

Причины горения лампы давления масла:

• Забит масляный фильтр;
• Нагар в масляных каналах;
• Износ деталей двигателя внутреннего сгорания;
• Износ масляного насоса;
• Низкий уровень масла;
• Неисправность датчика ДМ;

Проверка датчика

Проверить датчик можно только путем измерения давления масла в двигателе специальным манометром. Для этого откручивается подозрительный датчик и на его место вкручивается штуцер, к которому подключается манометр и включается ДВС.

Нормальное давление масла в ХХ горячего двигателя ВАЗ 2114 должно быть не менее 2 бар. На оборотах выше 3000 об/мин давление должно быть 4-5 бар.

Если давление масла намного ниже допустимых параметров, то необходим ремонт двигателя, если же давление масла в норме, то скорее всего датчик неисправен и подлежит замене.

Почему течет масло из-под датчика

Датчик находится в непосредственном контакте с маслом, и при старении датчика его уплотнительное кольцо, которое установлено между датчиком и корпусом ГБЦ, вздувается и начинает к утечке масла, что приводит к запотеванию вокруг датчика или даже обильной утечке масла под датчик.
