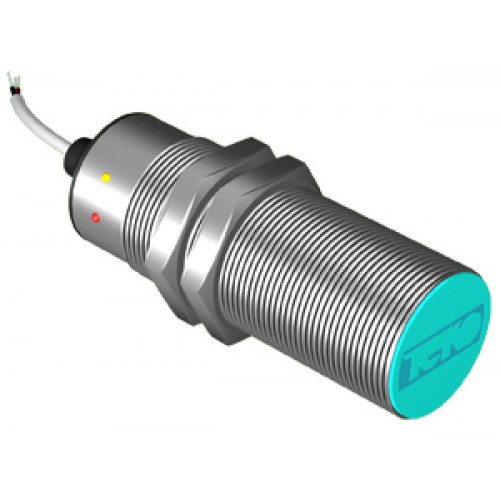

Датчики вращения: Индуктивные датчики для контроля частоты вращения

56292-14: A5S08В50 Датчики скорости вращения

Назначение

Датчики скорости вращения А5Б08В50 (далее — датчики) предназначены для измерения скорости вращения вала насосного агрегата, установленного на комплексе ОАО «Газпром нефтехим Салават» (Республика Башкортостан, г. Салават).

Описание

Принцип действия датчиков основан на использовании эффекта Холла. Встроенный полупроводниковый чувствительный элемент преобразует изменения магнитного поля, возникающие при прохождении метки или профиля зуба зубчатого колеса вблизи датчика, а интегрированная электроника преобразует их в импульсы тока прямоугольной формы. Количество генерируемых датчиком импульсов зависит от количества меток (количества зубцов зубчатого колеса). Выходным сигналом датчика является последовательность прямоугольных импульсов, приведенная к единице времени.

Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой, метрической или дюймовой, для проходного монтажа. Один из торцов корпуса является рабочей поверхностью под которой расположен чувствительный элемент.

Технические характеристики

Название характеристики	Значение
Диапазон измерения скорости вращения, об/мин	от 30 до 1500000
Пределы допускаемой относительной погрешности измерения скорости вращения, %	±0,1
Рабочие условия эксплуатации: Диапазон рабочих температур, °С	от минус 40 до 125
Габаритные размеры (диаметр наружной резьбы х высота), мм, не более	М18х94
Масса, кг, не более	0,2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.

Комплектность

Датчики скорости вращения А5Б08В50 зав. №№ 10LAC10CS001, 11LAC10CS001, 12LAC10CS001 Паспорт

3 шт.

3 экз. 1 экз.

Методика поверки Поверка

осуществляется в соответствии с методикой поверки МП 56292-14 «Датчики скорости вращения A5S08В50. Методика поверки», утвержденной ФГУП «ВНИИМС» в августе 2013 г.

Основные средства поверки:

—    установка тахометрическая УТ05-60, диапазон частот вращения от 10 до 60000 об/мин, относительная погрешность задания частоты 0,05 %;

—    частотомер электронно-счетный НР53131А, диапазон измерения частоты —

0-225 МГц, относительная погрешность измерения частоты 10-6.

Сведения о методах измерений

приведены в паспорте на датчики скорости вращения А5808В50.

Нормативные и технические документы, устанавливающие требования к датчикам скорости вращения А5808В50

Техническая документация фирмы «Braun GmbH», Германия.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на ОАО «Газпром нефтехим Салават» (Республика Башкортостан, г. Салават).

Датчики вращения Heidenhain

АО «Финвал Энерго». Инжиниринг, оборудование, сервис, детали машин.

30 лет на рынке
деталей машин и оборудования

8 (800) 333-33-85 +7 (495) 649-80-55

Вопросы и заявки
направляйте на Email

info@finval-parts.ru

Пн — Пт
8⁰⁰-19⁰⁰

Навигация

Бесплатно доставим ваш груз до терминала транспортной компании

Даём гарантию на всю продукцию 12 месяцев

У нас работают сертифицированные специалисты

Поставляем тысячи различных промышленных запчастей

Сообщаем вам, что не смотря на нестабильность экономической обстановки,
наша компания продолжает работу в обычном режиме.
Приём заказов и отгрузка оборудования все также продолжается без изменений.
Возможно незначительное увеличение сроков доставки по новым транспортным шлюзам.
За дополнительной информацией обращайтесь к менеджерам нашей компании.

Главная / Комплектующие / Датчики / Heidenhain (Хайденхайн) / Датчики вращения

Расчёт стоимости

Служат для измерения скорости вращения, а при его монтаже на ходовом винте или шарико-винтовой паре (ШВП) – для измерения линейных перемещений. Они применяются в двигателя, станках, прессах, деревообрабатывающих и текстильных станках, роботах и манипуляторах, измерительном и контрольном оборудовании.

• Количество штрихов обычно от 50 до 5 000
• Точность до ± 12 (± 1/20 периода деления, зависит от количества штрихов)
• Шаг измерения до 0,001°

Синусоидальные выходные сигналы позволяют получить высокую степень интерполяции, что необходимо при управлении цифровыми приводами.

---

С подшипниками ECN/EQN/ERN 1000 ECN/EQN/ERN 400 ECN/ERN 100 ECN/EQN/ERN 1100 ECN/EQN/ERN 1300 ROD 1000 ROC/ROQ/ROD 400

Без подшипников align=’center’> ECI/EQI 1100 ECI/EQI 1300 ERО 1200 ERО 1400

Отправьте заявку прямо сейчас

Загрузите фото шильдика или фото з/ч при необходимости Загрузите реквизиты своей компании для выставления счёта

Мы не передаём Ваши контактные данные третьим лицам.
Указанная информация будет использована только для обработки Вашего запроса.
Мы работаем только с юридическими лицами и индивидуальными предпринимателями.
Политика конфиденциальности данных

Почему компании заказывают у нас запасные части и оборудование?

1. Надёжный поставщик
30 лет на рынке запасных частей. Богатый опыт работы с несколькими тысячами производственных предприятий России

2. Индивидуальный подход к каждому клиенту

Лучшие условия для наших клиентов

3. Комплексные поставки
Работая с нами, Вы выбираете работу с командой профессионалов, предлагающей комплексные решения по поставке запасных частей. Поставки от небольших расходников до полностью отработанных квартальных потребностей предприятия

4. Большой склад
Тысячи наиболее запрашиваемых запасных частей в наличии на складе в Москве и в Германии

5. Поставка под заказ
Поставки запасных частей и комплектующих для оборудования напрямую от заводов-изготовителей



Новости

06. 04.2023 Приглашаем на выставку «Металлообработка-2023»

подробнее

07.03.2023 ГК «Финвал» поздравляет с праздником 8 МАРТА!

подробнее

01.03.2023 Почему выбирают Indramat?

подробнее

22.02.2023 ГК «Финвал» поздравляет с Днем защитника Отечества

подробнее

Все материалы данного сайта являются объектами авторского права (в том числе дизайн).
Запрещается копирование, распространение (в том числе путём копирования на другие сайты и ресурсы в интернете)
и любое иное использование информации без предварительного согласия правообладателя.

Бесконтактные датчики углового положения — датчики угла поворота и поворотного положения

Просмотр полного каталога

Поговорите с инженером

Угол поворота вала, барабана или другого вращающегося объекта можно отслеживать, соединив датчик углового положения с специально намагниченный целевой магнит.

Магнит устанавливается по центру над центром вращения, а затем датчик центрируется перед магнитом.

Ниже приведен список продуктов с номерами деталей или описаниями, соответствующими условиям вашего поиска.

Чтобы просмотреть результаты поиска в наших примечаниях к приложениям и других ресурсах сайта, щелкните здесь.

Результаты поиска по сайту

По запросу «» ничего не найдено.
Если вы ищете номер детали по гравировке датчика, вы можете включить код даты, шаг шестерни или программный код.
Повторите поиск без символов после «_» или пробела в маркировке.
Вы также можете найти нужный продукт или информацию на одной из следующих страниц:

• Датчики по функциям
• Датчики по цели
• Каталог
• Приложения / отрасли
• Ресурсы
• О нас
• Часто задаваемые вопросы

Чтобы получить немедленную помощь, позвоните нам по телефону: 970-879-9900.

• Дом
• >
• Датчики по функциям
• >
• Измерение угла поворота

Измерение угла поворота

• Датчики и магниты для измерения угла поворота

Посмотреть полный каталог

Поговорите с инженером

Аналоговый выход, пропорциональный углу магнита

Датчики углового положения обеспечивают аналоговый выход, который увеличивается или уменьшается в зависимости от угла поворота целевого магнита. Чувствительный элемент логометрический. При вращении на 360 градусов выход будет варьироваться от 10% до 90% напряжения питания.

• Версия 3E подает напряжение питания непосредственно на этот чувствительный элемент, поэтому выходной сигнал следует за входным. Другими словами, при использовании источника питания 5 В выходное напряжение будет варьироваться от 0,5 до 4,5 вольт. При использовании источника питания 3 В выходное напряжение будет варьироваться от 0,3 до 2,7 вольт.
• В регулируемых версиях этого датчика на элемент подается регулируемое напряжение 5 В, поэтому выходной сигнал отслеживает от 10 до 90 % 5 В.

Угол магнитного поля определяется с помощью выхода синуса и косинуса эффекта Холла и внутреннего микропроцессора. Выход представляет собой цифро-аналоговый преобразователь с разрешением 0,36 градуса.

Магниты углового положения

Датчики углового положения отслеживают специально намагниченные магниты, создавая пригодный для использования аналоговый выходной сигнал. Размер и класс магнита будут определять диапазон рабочего зазора, в котором будет работать датчик. Рабочий зазор для магнита указан в спецификации датчика.

Магниты датчика углового положения доступны в виде необработанных дисков для самого маленького монтажного профиля и в небольших упаковках для монтажа на фланце с отмеченными опорными углами для упрощения установки.

Если вы не нашли нужный датчик углового положения в нашем каталоге, свяжитесь с нашими инженерами, чтобы обсудить индивидуальное решение, включая варианты измерения только части поворота для повышения разрешения.

Обнаружение положения/вращения -Универсальный тип- | Датчики AMR (магнитные датчики)

1. ДОМ
2. Электронные компоненты
3. Датчики
4. Датчики AMR (магнитные датчики)
5. Обнаружение положения/вращения — Тип общего назначения-

Тип общего назначения, который может обнаруживать широкий диапазон перемещений, таких как определение положения и определение вращения, за счет комбинации с магнитом. Выберите соответствующий продукт в зависимости от условий использования (например, напряжения питания, частоты срабатывания).

Модельный ряд

Более подробный поиск

Характеристики

Ассортимент следующих типов продуктов

• Магнитные выключатели, выход которых включается/выключается при приложении рабочего магнитного поля
• Небольшие датчики с низким энергопотреблением
• Напряжение срабатывания/возбуждение, которое можно использовать для различных приложений

Применение

• Промышленное применение, например, с цилиндрическими переключателями
• Цифровая электроника, такая как ноутбуки и планшеты
• Бытовая техника, такая как холодильники

Ссылки по теме

Инструмент моделирования

Загрузите инструмент, который позволяет легко моделировать взаимосвязь между положениями (область ВКЛ/ВЫКЛ) датчика AMR и магнита.

Руководство по выбору

Клиенты могут найти желаемые датчики AMR на различных осях сравнения в зависимости от приложений обнаружения, поддерживаемых напряжений, частот и обычных вариантов использования.

Технические документы

Вы можете просмотреть техническую документацию по датчикам AMR.

Основы

Узнайте об основах датчиков AMR (магнитных), включая их общие характеристики и преимущества, чем они отличаются от других типов используемых датчиков и многое другое.

Руководство по применению-Использование и применение-

Посмотрите, как используется обнаружение открытия/закрытия, определение положения, обнаружение вращения и обнаружение во всех направлениях, а также примеры их применения.
