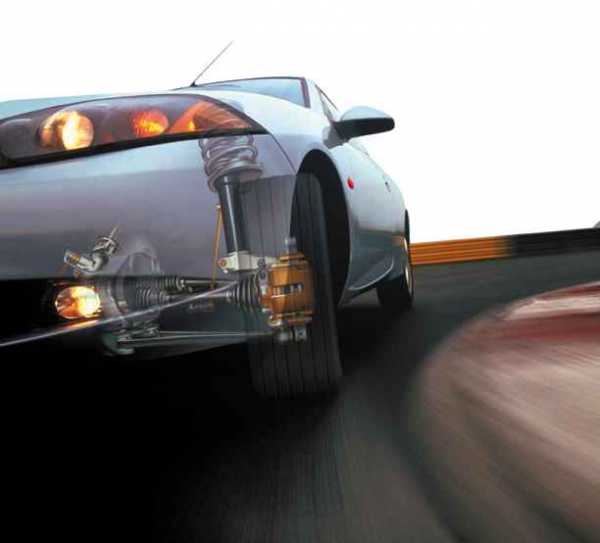

Детали ходовой части автомобиля – Элементы ходовой части автомобиля, устройство

Основные упругие элементы помогают автомобилю поддерживать единый уровень кузова. Это пружины и рессоры. Пружины принимают на себя вес автомобиля, а рессоры смягчают колебания.

Резинометаллические шарниры и буферы сжатия относятся к дополнительным упругим элементам. Они подавляют высокочастотные колебания и вибрации. Тем не менее они также важны, и необходимо регулярно проверять их состояние.

Направляющие устройства, такие, как системы рычагов и рессоры сохраняют плоскость вращения колеса таким образом, чтобы она была перпендикулярна плоскости дороги при любом ее состоянии. При неправильной работе этих элементов поведение автомобиля резко ухудшается, увеличивается износ элементов.

Амортизатор или же демпфирующий элемент гасит колебания кузова и уменьшает их влияние на пассажиров внутри салона, а также улучшает контакт с дорогой.

Стабилизатор поперечной устойчивости автомобиля уменьшает крен автомобиля, то есть, допустим, если на повороте авто его один бок прижимается к земле, то другой, наоборот, хочет приподняться, стабилизатор возвращает его в обычное положение, то есть также прижимает к земле.

vsepoedem.com

Диагностика и ремонт ходовой части автомобиля

Ходовая часть автомобиля или ходовка предназначена для наиболее комфортного передвижения машины по дорогам. Выглядит она следующим образом: устройство ходовой это соединение механизмов, осуществляющих взаимодействие колес и несущей опоры машины.

Что такое ходовая

Это особый синтез узлов и агрегатов, способствующих движению транспортного средства.

Устройство ходовой:

• Передняя подвеска;
• Задняя подвеска;
• Колеса.

Подвески нужны для того, чтобы погасить или смягчить колебания во время движения по бездорожью или кочкам. Именно благодаря подвескам автомобиль плавно преодолевает все неровности дорожного покрытия. Важно, чтобы колеса машины были жестко сцеплены с кузовной частью, только в этом случае обеспечивается максимальная безопасность езды. Поэтому ходовка машины должна быть прочной и долговечной, с хорошо вращающимися шарнирами.

Неисправность подвески

Неисправная ходовая часть автомобиля может привести к самым непредсказуемым и плачевным последствиям — от заносов транспортного средства, до аварийных ситуаций. Во избежание таких эксцессов важно знать устройство подвески и уметь самостоятельно определить выход из строя этой важной связки деталей.

Если во время езды, при переключении скоростей водителем обнаружены посторонние шумы — это сигнал. Зачастую причина таких звуков кроется в неисправности ходовки.

Устройство ходовой предполагает, что подвеска становится передаточным звеном от кузова машины к дорожному покрытию. Важно, чтобы траектория колес была идентичной, при этом кузов обычно изолирован от постороннего шума.

Самые распространенные проблемы связанные с ходовой частью

Чаще всего встречаются следующие поломки ходовки:

1. Машину заносит в сторону. Такая проблема возникает по ряду причин: при нарушении геометрии передних колес, от скачков давления воздуха в шине, из-за деформирования рычагов, при большом различии в износе колес, когда нарушается параллельность оси заднего и переднего мостов.
2. Водитель чувствует колебания авто, раскачку на поворотах и во время торможения. Причиной тому может явиться выход из строя амортизаторов либо сломалась рессора или иная деталь подвески.
3. Избыточные вибрации во время езды говорят о несоответствующем давлении шин, либо об износе ступичных подшипников или заднего амортизатора, также о поломке рессоры.
4. Во время движения вы слышите стук подвески — обратите внимание на амортизатор или диски колес — возможно, они пришли в негодность.
5. Скрип или стук амортизатора говорят об их скором износе, быть может, произошла деформация кожуха или крепления поршня и резервуара ослабли. Осмотрите все внимательно, на предмет утечки жидкости.
6. Если протектор шин стерт неравномерно, возможно, имеет место разбалансировка колес. Также важно проверить шарниры и втулки – могли разболтаться. К этой проблеме часто приводят и поврежденные диски и нарушенная геометрия передних колес.
7. Во время торможения раздается отчетливый скрип — указывает на неисправность амортизатора, стабилизатора или частей крепления, на просевшую пружину.
8. Текут амортизаторы. Нужно проверить сальники штока, быть может, жидкость вытекает из-за попадания на кромку сальника инородных частиц.
9. Амортизатор не дает нужного сопротивления при ходе сжатия. Это может быть следствием негерметичности клапана, изношенности направляющей втулки или же штока.

Если наблюдается хотя бы один из вышеперечисленных симптомов, необходимо срочно предпринять меры.

Диагностика ходовой

Износ ходовой части — одна из самых распространенных проблем. Из-за постоянных вибраций и колебаний ходовка выходит из строя. Поэтому очень важно периодически проводить диагностику каждые 20 000 км, а то и быстрее. Устройство ходовки у каждого автомобиля одинаковое, но условия эксплуатации разные. Поэтому если машина еще не прошла отмеренный километраж, но ходила по бездорожью или проявляет признаки неисправности, лучше не откладывать проверку в долгий ящик.

Диагностику ходовой необходимо проходить в специализированных проверенных автосервисах, дабы получить точную и достоверную информацию. Не стоит делать это самостоятельно, если нет квалификации и специализированного оборудования.

Как это происходит

Современная диагностика проводится в несколько ступеней, для большей достоверности. Поэтапно это выглядит так:

• Первичным этапом проверки становится сбор всей необходимой информации от автовладельца, что позволяет обнаружить проблемный сегмент, чтобы не тестировать все устройство;
• Затем транспортное средство загоняют на специализированный стенд;
• В процессе тестирования авто осмотрят на подъемнике;
• Проверят на компьютере.

Обычно после проверки автовладелец получает информацию о состоянии таких деталей, как рычаги, пружины, амортизаторы, опорные чашки, рулевые наконечники, шаровые опоры, ступичные подшипники, узлы.

Квалифицированные мастера проверят гидросистему, тормозные колодки, шланги, диски и барабаны. После тестирования дадут заключение и рекомендации по ремонту.

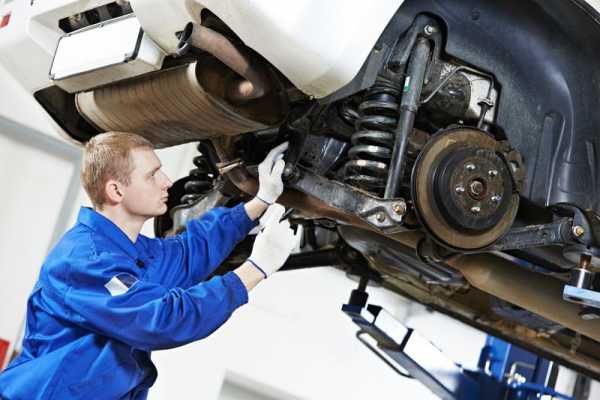

Ремонт ходовки

Устройство ходовой часто дает сбой, поэтому ремонт важно и нужно производить своевременно, иначе есть риск попадания в критическую ситуацию на дороге. По заключению диагностов становится видно какие части ходовой пора отремонтировать или заменить. Самые распространенные сегменты работы по ремонту ходовой это:

• Передняя подвеска;
• Задняя подвеска;
• Необходимость замены стойки, пружины или амортизатора

Могут потребоваться замены следующих узлов устройства ходовой:

• Сайлентблок;
• Шаровая опора;
• Рулевой наконечник;
• Рулевая рейка;
• Рулевой механизм;
• Ступичный подшипник;
• Граната.

Очень важно приобретать оригинальные запчасти на ваш авто иначе ремонт может стать для автовладельца сущим кошмаром, а трата денег — бесполезной. Приобретая некачественную или неподходящую деталь на устройство можно получить кота в мешке. Деталь может не подойти, может работать не так как нужно или выйти из строя очень рано, не отслужив своего срока.

Не стоит экономить на диагностике и ремонте — исправный автомобиль залог вашей безопасности на дороге.

autodont.ru

Устройство авто для начинающих: Ходовая часть автомобиля

— Устройство автомобиля

— Карбюраторные и дизельные двигатели

— Кривошипно-шатунный механизм

— Газораспределительный механизм

— Система питания

— Система выпуска отработавших газов

— Система зажигания

— Система охлаждения

— Система смазки двигателя

— Основные неисправности системы смазки.

— Неисправности двигателя

— Трансмиссия

— Коробка передач

— Карданная передача заднеприводного автомобиля

— Главная передача и дифференциал

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль. Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины.

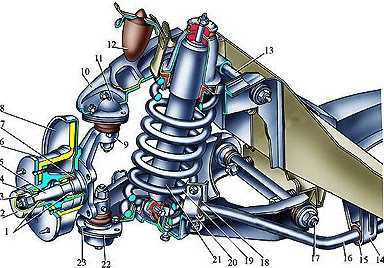

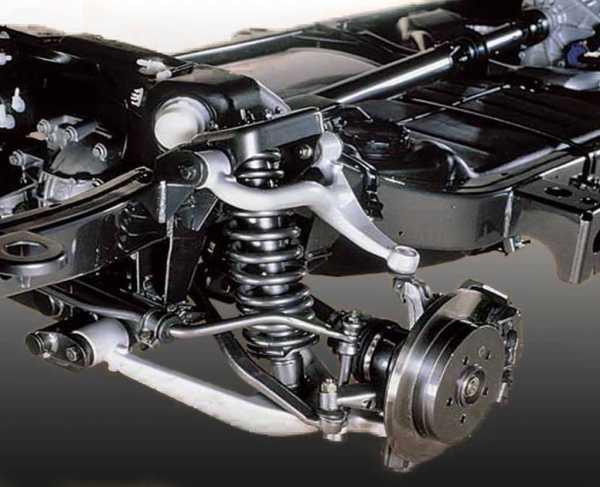

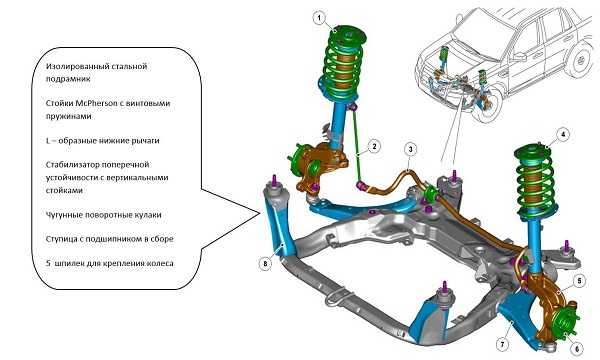

Подвеска колес автомобиля

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля.

Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом. Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках. В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах.

Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины — «железные» и выполнены с определенным запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова. А правильнее сказать — кузов имеет возможность перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Зависимая подвеска это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Независимая подвеска это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

При жёстком креплении удар о неровность полностью передается кузову, лишь немного смягчаясь шиной, а колебание кузова имеет большую амплитуду и существенное вертикальное ускорение. При введении в подвеску упругого элемента (пружины или рессоры), толчок на кузов значительно смягчается, но вследствие инерции кузова колебательный процесс затягивается во времени, делая управление автомобилем трудным, а движение опасным. Автомобиль с такой подвеской раскачивается во всевозможных направлениях, и высока вероятность «пробоя» при резонансе (когда толчок от дороги совпадает со сжатием подвески в течение затянувшегося колебательного процесса).

В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается. Когда же, после сжатия, она начнет расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов.

Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть:

    шины
    основные упругие элементы
    дополнительные упругие элементы
    направляющие устройства подвесок
    демпфирующие элементы.

Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги. Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой. В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса. Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и вибраций от соприкосновения металлических деталей. Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески. Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова. Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну. Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз. Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой.

Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли. Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти ‘в отрыв’ от земли. Вот в отрыв-то, ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Углы установки передних колес.

Если отойти от машины подальше (по ходу движения), обернуться и посмотреть на передние колеса, то те из вас, у кого «глаз–алмаз» смогут увидеть, что колеса стоят на дороге не перпендикулярно ей и не параллельно друг другу (рис.44). Они как бы «развалились» в стороны от вертикальной оси, а траектории их движения «сходятся» в перспективе, то есть они смотрят чуть-чуть друг на друга. Ну, так это и есть углы установки передних колес, что в обиходе называется «развал» колес и их «сход» (схождение).

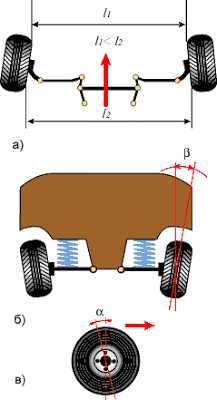

Рис. 44. Углы установки передних колес автомобиля а) схождение (вид сверху) б) развал (вид спереди) в) продольный наклон поворотной оси (кулака)

Ну, а «развал» колес и их «схождение» обеспечивается и регулируется с помощью специально предназначенных для этого шайб в подвеске передних колес и за счет укорачивания или удлинения боковых тяг в рулевом приводе.
Однако остается непонятным – для чего нужны все эти углы?
Есть пухлые тома и не одна диссертация по разделу науки об автомобиле – его управляемости. В объеме этой книги мы с вами ограничимся лишь основными понятиями этого раздела. Давайте для начала вернемся к забытому нами велосипеду.

При езде на велосипеде заметно наблюдается эффект стабилизации. За счет продольного наклона вилки переднего колеса (вперед по ходу), это колесо всегда стремится занять положение для движения прямо. Именно по этой причине можно ехать на велосипеде, не держась за руль!
Точно также и в автомобиле, если вы не ухватились за рулевое колесо с «побелением костяшек пальцев», то машина хочет, и будет ехать прямо. Водителю остается лишь чуть корректировать направление движения автомобиля и не мешать ему. Обеспечивается это не только продольным наклоном вертикальной оси поворотной стойки подвески колес, но и всеми вышеперечисленными углами.

Все эти углы вместе взятые обеспечивают:

    устойчивое прямолинейное движение автомобиля,
    уменьшение усилия, прикладываемого к рулевому колесу на повороте,
    качение передних колес на повороте, без проскальзывания,
    самовозврат передних колес в прямолинейное положение по окончании поворота,
    смягчение ударов по подвеске колес от неровностей дороги,
    снятие излишних нагрузок с наиболее ответственных деталей и подшипников.

Догадываюсь о ваших мыслях относительно этого списка. Успокойтесь перед вами не диссертация, а книга о принципиальном устройстве легкового автомобиля. Поэтому вам необходимо знать только то, что углы эти есть, их необходимо поддерживать в пределах рекомендаций завода-изготовителя вашего автомобиля и пользоваться тем, что эти углы дают лично вам.

Тем из вас, кто уже водит автомобиль, пусть даже он пока учебный, не мешает знать и использовать на практике одно из перечисленных свойств правильно установленных передних колесах. После поворота они сами хотят вернуться в исходное положение (для движения прямо) и не стоит им мешать в этом благом намерении. Вам остается лишь слегка придерживать рулевое колесо и оно, скользя в ваших руках, самостоятельно найдет свое среднее положение. Ну, а если честно, то рулю в последний момент все-таки надо немного помочь, так как скорость его возврата, при приближении к исходному положению, заметно снижается. Поэтому сначала руль активно скользит в руках, а потом водитель лишь слегка его доворачивает.

Колеса, шины

Колеса принимают крутящий момент от двигателя, и за счет сил сцепления с дорогой обеспечивают движение автомобиля, а также они воспринимают и сглаживают удары и толчки от неровностей поверхности дороги. От них зависят возможность разгона и торможения, управляемость и устойчивость, плавность хода и безопасность автомобиля.

Колеса состоят из (рис. 45):

    диска с ободом,
    шины.

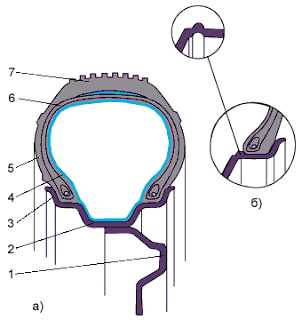

Рис. 45. Колесо легкового автомобиля a) устройство колеса б) уплотняющий буртик на ободе бескамерной шины 1 — диск колеса; 2 — обод; 3 — борт; 4 — камера; 5 — боковина; 6 — корд; 7 — протектор

Диск, с приваренным к нему ободом, крепится к ступице колеса (см. рис. 43) или к полуоси заднего моста с помощью конических болтов или гаек. В дальнейшем, диск вместе с ободом будем называть просто – диском, так как на легковых автомобилях, в отличие от грузовиков, обод не является съемным, а составляет с диском одно целое.

Шина может быть камерной или бескамерной.

В камерной шине находится резиновая камера, которая и заполняется воздухом. А сама шина без камеры называется покрышкой.

Покрышка состоит из каркаса (корда) и протектора, а также боковин и бортов (рис. 45).

Каркас шины является главной частью покрышки, ее силовой основой. Он выполняется из нескольких слоев специальной ткани – корда. Корд воспринимает давление сжатого воздуха изнутри и нагрузки от дороги снаружи. Материалом нитей корда могут служить: хлопок, вискоза, капрон, нейлон, металлическая проволока, стекловолокно и прочие материалы.

Протектор это толстый слой резины с определенным рисунком, он расположен на наружной поверхности покрышки и непосредственно соприкасается с поверхностью дороги.

Рисунок протектора может быть дорожным, универсальным и специальным, в зависимости от условий эксплуатации автомобиля.

Каждый человек меняет обувь в зависимости от сезона. Если туфли на высоком каблуке идеальны для сухого асфальта или паркета, то в них абсолютно невозможно передвигаться по грязи, мокрому снегу или льду. А шины – это обувь вашего автомобиля, и если вы подбираете рисунок протектора, в зависимости от условий эксплуатации, то поступаете очень мудро. Это повышает безопасность движения вашего автомобиля, а также обеспечивает безопасность и других участников дорожного движения.

Разглядывая зимнюю покрышку, обратите внимание на то, что она имеет направленный рисунок протектора, то есть она должна вращаться только по стрелке, нанесенной на ее боковине. При этом покрышка может устанавливаться только на правую сторону автомобиля или только на левую. Перестановка колес с зимними шинами с одной стороны на другую не допускается.

В бескамерной шине отсутствует, и не предусмотрена, резиновая камера для воздуха. Полость, заключенная между покрышкой и ободом должна быть герметичной, так как непосредственно она и заполняется воздухом. Поэтому диск для бескамерной шины отличается от обычного диска наличием уплотняющих буртиков на ободе (рис. 45б). При покупке дисков на это следует обращать внимание. Если же вы используете шины с камерой, то подойдут любые диски, буртики вам не помешают.
Что касается эксплуатации камерных и бескамерных шин, могу отметить, что был не прав, много лет используя только камерные шины. В течение года приходилось по 4 — 5 раз и более прибегать к услугам шиномонтажа. Перешел на бескамерные и забыл об этих проблемах, так как эти шины могут «выдерживать» несколько небольших проколов за счет герметизирующего слоя.
Однако каждый водитель сам выбирает «обувь» для своей машины, можно только пожелать вам удачной покупки и счастливой дороги, не навязывая свою точку зрения.

Шины бывают с диагональным и радиальным расположением нитей корда, в зависимости от конструкции каркаса.

В диагональных шинах нити корда располагаются перекрестно, угол их наклона составляет 35 — 38о (рис. 46а). То есть они соединяют боковины покрышки по диагонали.

В радиальных шинах (рис. 46б) нити корда расположены почти под прямым углом по отношению к бортам.

Основными достоинствами радиальных шин являются: хорошее сцепление с дорогой, малое сопротивление качению и большой срок службы. Так как они более эластичны, чем диагональные, то поездка на автомобиле становится более комфортной и безопасной. Однако при грубом обращении с радиальными шинами, срок их службы может снизиться до первого наезда на бордюрный камень, ввиду слабых по прочности боковин таких шин.

Маркировка шин

При покупке шин внимательно изучайте их маркировку. Например, на боковине шины можно увидеть надпись 175/70 R13. Это означает:

    175 –ширина профиля шины в миллиметрах,
    70 – соотношение высоты профиля шины к ее ширине в процентах,
    R – радиальная шина (с радиальным расположением нитей корда),
    13 – посадочный диаметр шины в дюймах (один дюйм равен 2,54 сантиметра).

Параметры шин и дисков для конкретной модели вашего автомобиля вы можете найти в заводской инструкции по его эксплуатации

Основные неисправности подвески и колес

Шум и стуки в подвеске возникают из-за ослабления болтов крепления, износа шарниров, поломки пружины, неисправного амортизатора.
Для устранения неисправности необходимо проверить и подтянуть крепления элементов подвески, а вышедшие из строя узлы и детали заменить на новые.

Повышенный и неравномерный износ шин происходит по причине износа шаровых шарниров подвески, дисбаланса колес, при нарушенных углах установки передних колес и грубого стиля вождения.
Для устранения неисправности следует восстановить углы установки передних колес, заменить изношенные детали, отбалансировать колеса и изменить стиль вождения.

Увод автомобиля в сторону от прямолинейного движения происходит в случае нарушения углов установки передних колес, неодинакового давления воздуха в шинах, деформации рычагов передней подвески, неодинаковой жесткости пружин, повреждения верхней опоры одной из телескопических стоек, поломки стабилизатора поперечной устойчивости автомобиля.
Для устранения неисправности необходимо отрегулировать углы установки передних колес в соответствии с рекомендациями завода-изготовителя, выровнить давление воздуха в шинах, заменить изношенные или деформированные детали и узлы.

Повышенные вибрации при движении могут появиться из-за дисбаланса колес, вздутия на боковине шины («грыжи»), повреждения (деформации) дисков колес, неудовлетворительного состояния подшипников ступиц колес, износа шаровых опор рычагов подвески.

Для устранения неисправности следует отбалансировать колеса, заменить поврежденные шины и диски колес, отрегулировать или заменить подшипники ступиц, заменить шаровые опоры.

Эксплуатация ходовой части

Наверное, каждый владелец автомобиля понимает серьезность последствий неисправностей, которые могут возникнуть в ходовой части автомобиля. Какое влияние они окажут на поведение машины, движущейся по дороге?! Ведь даже на разумной скорости эти неисправности могут привести к печальным последствиям, а о любителях «безумной» скорости в этом случае лучше даже и не говорить.
При нормальной эксплуатации ходовой части элементы подвески колес обычно не требуют тщательного визуального контроля. Вот если что-то начало «поскрипывать», «повизгивать» или издавать другие необычные звуки, появились заметные вибрации, машина стала немного приседать на один «бок», то тогда надо обязательно найти источник дискомфорта и устранить его причину.

Проблемы, возникающие при замене пружин, рессор, рычагов или подшипников ступиц колес, лучше решать мастеру. Конечно, читающие эту книгу водители из сельской местности, будут смеяться над постоянным «посыланием» к механику. Если живешь на земле, а ближайший автосервис далеко, то приходится все делать самому и это нормальное явление. Заменить неисправный узел в сборе, обычно не вызывает проблем. Но попытка залезть вовнутрь, допустим амортизатора или другого сложного устройства с нашим любимым инструментом – молотком, заканчивается выбрасыванием этого узла после ремонта максимум через неделю.

Кстати о надоевших в экзаменационных билетах амортизаторах. Если амортизаторы не работают, то при наезде на любую неровность дороги, передняя или задняя часть автомобиля может после этого долго качаться в вертикальной плоскости («прыгать» по дороге), несколько ухудшая управляемость автомобиля и комфортность поездки. Естественно неисправный амортизатор следует поменять на новый. Однако закон не запрещает эксплуатацию автомобиля с неисправными амортизаторами.
Срок службы подвески колес и самих колес, опять же, тесно связан со стилем вождения автомобиля. Любая грубость в отношении машины будет активно отражаться на состоянии и долговечности ходовой части.

На дорогах автомобиль попадает в ямы, встречаются рельсы и другие «неприятности», и если не повезет, то происходит деформация диска колеса. Когда не удается выправить диск, его необходимо поменять, иначе он своими вибрациями может вывести из строя всю подвеску.
Помните о том, что современная шина «боится» ударов о бордюры, разлитого бензина или дизельного топлива, других агрессивных жидкостей и, конечно же, различных мелких и острых предметов в изобилии присутствующих на наших дорогах.
Пройдитесь по обочине любой дороги хотя бы с полкилометра, думаю после этого, даже у «крутых» машин и их водителей, не будет желания объезжать стоящие в пробке автомобили с правой стороны. Количество металлических и стеклянных предметов, просто валяющихся или вдавленных в землю на дороге, около нее и на обочине, превышает все разумные пределы. Однажды мне довелось «поймать» колесом свечу зажигания, которая впилась своей верхней частью в протектор шины и дошла-таки до своей цели — камеры.

Эксплуатируя колеса, следует помнить о необходимости их периодической балансировки. При движении с малой скоростью или по плохой дороге, это практически никак не влияет на машину. Но если дорожные условия позволяют двигаться с большой скоростью, то на неотбалансированных колесах у вас это не получится, так как просто невозможно ехать из-за самопроизвольного «дерганья» рулевого колеса в руках и сильной вибрации всего автомобиля. Кроме активного износа шин, не прошедших балансировку, идет интенсивнейший износ всех элементов трансмиссии, ходовой части, рулевого управления и тормозной системы. Молодые водители, пренебрегающие балансировкой, добровольно выводят из строя свой автомобиль.

Идеальный вариант для автомобиля и водителя, когда все пять колес имеют одинаковые шины, они отбалансированы и накачены воздухом с одинаковым давлением. Давление в современных шинах, как правило, не удается определить «на глаз». И если вы не старый профессионал, определяющий правильность накачки колес ударом ноги по покрышке, то следует взять в руки манометр, «Инструкцию по эксплуатации» вашего автомобиля и проверить давление в шинах. А вообще эту проверку необходимо производить хотя бы раз-два в неделю. Поездки на колесах с разным давлением приводят к повышенному износу покрышек, а сам автомобиль в это время весьма неустойчиво ведет себя на дороге. Рекомендуется периодически производить перестановку колес (для их равномерного износа) согласно схеме, предлагаемой инструкцией к автомобилю. Ну а в случае прокола колеса, его монтаж-демонтаж все-таки лучше делать в мастерской и с обязательной балансировкой.

Прочие повреждения колес и их подвески в процессе эксплуатации автомобиля, это проявление неаккуратности водителя, манеры «бить» колесами бордюры и рельсы, делать все повороты с обязательным «визгом резины». А ведь все это приводит к аварийному состоянию машины и незапланированным расходам. Если такой водитель не слушает рекомендаций, не следует закону дороги и продолжает издеваться над машиной, то последствия «шуток» с ходовой частью автомобиля могут быть самые непредвиденные и печальные. Это то самое ружье, которое уж если висит на стене, то обязательно когда-нибудь выстрелит.

5.1. Шины легковых автомобилей имеют остаточную высоту рисунка протектора менее 1,6 мм, грузовых автомобилей – 1 мм, автобусов – 2 мм, мотоциклов и мопедов – 0,8 мм.

Чтобы понять, о чем идет разговор, возьмите в руки свои ботинки и рассмотрите рисунок подошвы. Если рисунка нет, значит, его высота равна нулю и при ходьбе по скользкой дороге вы будете постоянно поскальзываться, а может быть и падать. Если рисунок выступает и не сильно изношен, то ходить удобно, обувь надежно фиксирует своим рисунком (протектором) положение ноги человека на дороге. А если ваша обувь имеет рельефную горную подошву, то вообще никаких проблем нет.

То же самое относится и к рисунку протектора автомобильной шины. При сильном износе протектора шин автомобиль начинает значительно хуже «цепляться» за дорогу и легче скользить по ней.

Требования к протектору шин прицепа такие же, как и к шинам автомобиля-тягача.

5.2. Шины имеют внешние повреждения (пробои, порезы, разрывы), обнажающие корд, а также расслоение каркаса, отслоение протектора и боковины.

Вы познакомились с устройством шины и должны понимать всю опасность возможных последствий при незначительных с виду «внешних повреждениях», и тем более при повреждении основы покрышки – корда. Давление воздуха в шине большое, приблизительно 1,8–2,2 кг/см². Самая опасная неприятность, которая может случиться при движении на поврежденной шине – это мгновенный выход воздуха из шины («взрыв» шины). В этом случае автомобиль внезапно отклоняется в сторону вышедшего из строя колеса.

Особенно опасен «взрыв» переднего колеса, при котором машина сворачивает в сторону резким прыжком! Требуется немало усилий, чтобы удержать автомобиль на дороге, снизить скорость и остановиться. Неопытный водитель при этом обычно пугается и теряется, в результате чего автомобиль может вылететь на обочину дороги (при «взрыве» правого колеса) или на полосу встречного движения (при «взрыве» левого колеса).

Когда «взрывается» заднее колесо тяжелых последствий, как правило, не наступает. Лишившись одного из задних колес, автомобиль не «прыгает» в сторону, а лишь активно «хочет» уйти с дороги, и водителям обычно удается вернуть его на место.

Для любого водителя, так же как и для пешехода, абсолютно понятно, что если его обувь износилась и прохудилась, то ее надо менять на новую. Иначе можно простудиться и заработать насморк.

С «обувью» для машины то же самое! Изношенные и поврежденные шины надо менять. В противном случае, последствия могут быть намного серьезнее и страшнее насморка.

5.3. Отсутствует болт (гайка) крепления или имеются трещины диска и ободьев колес, имеются видимые нарушения формы и размеров крепежных отверстий.

Комментировать отсутствие одного или нескольких болтов крепления колес, а также слабую их затяжку, не очень хочется.

Вершиной преступной беспечности водителя является ситуация, когда он теряет колесо при движении автомобиля.

Если вы думаете, что такого не бывает, то ошибаетесь, спросите у «бывалых» водителей.

Начало «болтания» колеса при движении автомобиля может почувствовать любой водитель и даже пассажир. Определив, какое из колес ненадежно закреплено, необходимо сразу же устранить неисправность. Учтите, оторвавшееся и укатившееся на полкилометра колесо может натворить немало бед!

Трещины диска колеса приводят к тому, что колесо уже не «убегает» от автомобиля, а остается на дороге грудой железа вперемешку с резиной. Во избежание такой «перспективы» необходимо контролировать состояние дисков колес и незамедлительно менять поврежденные диски на новые.

Замятые и деформированные диски колес создают сильные вибрации, которые при движении машины передаются на рулевое колесо и выводят из строя не только элементы рулевого управления и подвески колес, но и детали других узлов автомобиля.

Неисправности ходовой части автомобиля по степени тяжести последствий сравнимы, пожалуй, с отказом тормозов или рулевого управления, при этом могут пострадать абсолютно посторонние люди. Поэтому в вопросе контроля состояния узлов и деталей ходовой части автомобиля следует быть особо внимательным и предупредительным.

5.4. Шины по размеру или допустимой нагрузке не соответствуют модели транспортного средства.

Пешеходам не приходит в голову носить обувь на два-три размера больше или меньше своего, поскольку в такой обуви совершенно невозможно передвигаться. В то же время, некоторые водители пытаются «обуть» свою машину в неподходящую «обувь», да еще потом, после аварии на повороте дороги, спрашивают: «А чего это она (покрышка), соскочила, а?»

Для каждого автомобиля выпускаются соответствующие шины. Во времена всеобщего дефицита трудно было найти любую шину. Сейчас это сделать совсем не сложно. В продаже есть огромный ассортимент отечественных и импортных шин (позволяли бы только средства). При покупке новых шин для своей машины обращайте внимание не только на их размер, но и на другие параметры. Шины должны соответствовать модели именно вашего автомобиля.

С допустимой нагрузкой проблем обычно не бывает, так как запас прочности современных шин очень большой. Но, найдя на чердаке завалявшуюся покрышку, сначала стоит уточнить, подходит ли она по допустимой нагрузке к вашему двухтонному джипу.

5.5. На одну ось транспортных средств установлены шины различных размеров, конструкций (радиальной, диагональной, камерной, бескамерной), моделей, с различными рисунками протектора, ошипованные и неошипованные, морозостойкие и не морозостойкие, новые и восстановленные.

Опять вернемся к нашей обуви. Если на одну ногу надеть ботинок, не соответствующий тому, что надет на другую ногу, то передвигаться будет, мягко говоря, неудобно как по снегу, так и по паркету.

Эффект, возникающий при этом, можно ощутить, надев на одну ногу туфлю на высоком каблуке и кожаной подошве, а на другую без каблука и на рифленой резиновой подошве. Представить ваше состояние во время прогулки, а также реакцию окружающих, не сложно.

Когда дело касается безопасности – шутки в сторону! На одной оси автомобиля должны быть установлены обе диагональные или обе радиальные покрышки. В противном случае, из-за разницы в характеристиках диагональных и радиальных шин, при движении машину обязательно будет «уводить», а при интенсивном или экстренном торможении вам будет гарантирован занос автомобиля. Это связано с тем, что, в то время как диагональная шина «стоит колом» на дороге, радиальная «распластывается» по асфальту. Соответственно, у колес справа и слева будет различный коэффициент сцепления с дорогой, что неминуемо приведет к уводу автомобиля в сторону при движении и к его заносу при торможении.

Рисунок протектора шин на одной оси автомобиля тоже должен быть одинаковым, иначе опять не избежать «танцев» на дороге. Ваш автомобиль не будет двигаться по заданной траектории, что особенно опасно в условиях интенсивного движения и на скользкой дороге.

На паре передних колес автомобиля допускается иметь рисунок протектора, отличающийся от пары задних. Но в этом случае неудобно пользоваться запасным колесом. При проколе одного из колес вы будете вынуждены или нарушить закон, или возить с собой два запасных колеса, по одному для каждой пары.

Все вышеизложенное относится также и к колесам прицепа. Если у вас встал вопрос о замене покрышек на прицепе к своей машине, то не имеет смысла покупать комплект шин другого типа или с рисунком протектора, отличным от колес самого автомобиля. Лучше, если шины тягача и прицепа будут взаимозаменяемы, так удобнее и дешевле.

Опубликовано на blog.auto-sklad.com 27.09.2011

blog.auto-sklad.com

подвеска, устройство, что это такое и что входит, схема и назначение

В каждом автомобиле существует ходовая. Практически каждый водитель знает об этом и знает, как она работает, но есть и такие любители автомобилей, которые не осведомлены в данной теме. На самом деле ходовая часть автомобиля состоит из нескольких элементов и агрегатов. Все эти элементы нужны для того, чтобы смягчить неровности дорожного покрытия, которые передаются на кузов во время езды. Для того, чтобы подвеска автомобиля правильно работала, за ней нужно вовремя и качественно ухаживать. Перед тем, как что-то менять в этой системе, нужно подробно изучить устройство подвески.

Устройство

Благодаря этой системе водитель, проезжая незначительные неровности дороги, их может даже не ощутить. Итак, чтобы что-то менять или ремонтировать в этой системе, нужно знать основные ее составляющие.  В устройство ходовой части автомобиля входят:

• Колеса. Они нужны, чтобы автомобиль смог передвигаться.
• Передний и задний мосты. Их предназначение в том, чтобы держать колеса, крепить к кузову с помощью амортизирующих элементов.
• Система подвески. Сюда входит много амортизирующих элементов, бывает нескольких видов.
• Кузов. Предназначен для того, чтобы водитель и пассажиры смогли с комфортом передвигаться.

Разобравшись с тем, что включает в себя ходовая часть автомобиля, нужно разобраться с тем, как это должно все работать. Чаще всего здесь в негодность приходят многие элементы подвески. Дело в том, что эти элементы и агрегаты работают постоянно и за счет того, что дороги редко бывают идеально ровными, подвеска автомобиля быстро изнашивается. Опытный водитель всегда сможет определить для себя, что сломано в его легковом автомобиле, но есть совсем неопытные водители, и для них часто бывает трудно определить неисправность. Таких неопытных владельцев автомобилей, водители со стажем часто называют чайниками. Для таких чайников мы и постарались описать принцип работы и строение подвески.

Вся ходовая автомобиля включает в свой состав еще много элементов, которые не озвучены в этом списке строения. Сделано это по причине того, что в списке указаны основные компоненты, а это уже дополнительные, которые появляются со временем. У этих приборов одна цель и чаще всего один принцип работы и строение.

Главной задачей этих устройств является минимизировать вибрацию, которая передается на кузов, когда машина едет.

Когда на легковой автомобиль установлены подобные устройства и механизмы, в книгу по эксплуатации всегда кладется подробная схема работы, в которой описан принцип работы и как что-то менять, если это требуется. Если в вашем автомобиле этой схемы нет, а приспособление есть, то схему можно найти в Интернете и узнать, для чего нужны все эти приспособлении, о принципе работы и о параметрах всех агрегатов.

Мосты автомобиля

Как уже было сказано, ходовая автомобиля включает в свой состав передний и задний мосты. Их назначение в том, чтобы соединить колеса на одной оси и присоединить их к кузову машины. Когда мост ведущий, он передает движения на колеса.

Мост – это сложный агрегат, включающий в себя множество деталей или элементов. Мосты бывают нескольких видов. Вид устанавливаемого моста напрямую зависит от привода машины. Итак, бывает четыре типа мостов.

• Первый – это ведущий, на чертеже такого моста изображено много различных деталей и механизмов, которые входят в его состав. Чаще всего в этой же схеме написано, для чего нужны все эти агрегаты, как они работают, их параметры.
• Второй тип – это управляемый, чаще всего установлен в передней части, как понятно из названия, главной его целью является поворот колеса.
• Третий тип – это управляемые ведущие, здесь устройство выполняет две роли, это приводить в движение машину и управлять ей одновременно.
• Четвертый тип – это поддерживающий, этот мост просто связывает колеса на одной оси и крепит их к кузову. Это устройство принимает на себя всевозможные нагрузки, поэтому его корпус должен быть выполнен из крепкого металла. По этой же причине мост не может быть плотно связанным с кузовом, для этого и была придумана подвеска.

Подвеска

Как правило, ходовая автомобиля состоит из еще одной очень важной системы, под названием подвеска автомобиля. Ее назначение в том, чтобы смягчать удары о дорогу. В состав этой системы входят амортизирующие устройства, чаще всего это рессоры или пружины, гасящие устройства, направляющие элементы и крепления. На схеме можно найти все эти элементы, узнать, где они находятся на вашей машине, для чего нужны и о том, на какие параметры рассчитаны. Сегодня есть два вида подвески, которые считаются основными.

• Первый тип – это зависимая подвеска, в этом случае оба колеса сцеплены.
• Второй тип – это независимая подвеска, здесь колеса амортизируют не вместе.

Первый тип подвески устанавливают на бюджетные варианты машин или на отдельные комплектации. Второй вид устанавливают на машины дороже. Дело в том, что принцип работы независимой подвески основан на том, что одно колесо никак не зависит от другого, из-за чего конструкция машины не нарушается во время переезда сложных неровностей.

Понятие большой эксплуатационный срок не относится к амортизаторам, они чаще приходят в негодность. Срок службы подвески чаще всего очень большой, но производитель дает гарантию только на такие условия, для которых рассчитано устройство. Поэтому если машина эксплуатируется не по регламенту, то гарантия предоставляться не будет. Следует отметить, что надежность подвески зависит от производителя запчастей, а срок службы – от водителя.

Кузов

Последний элемент, который включает в себя ходовая автомобиля, – это кузов, так как ходовая часть крепится непосредственно на кузов автомобиля.  Конструкция кузова должна быть изготовлена только из прочных металлов, так как ходовая часть смягчает не все удары и нагрузки от дороги, которые испытывает конструкция во время движения, не малые. Надежность кузова напрямую зависит от конструкции.

Чаще всего каркас кузова – это цельное устройство из металла, на которое крепятся внешние детали кузова, такие как: крылья, двери, фары и другие. Срок службы двигателя напрямую зависит от внешней среды. Чаще всего срок службы короче в регионах с повышенной влажностью, потому что металл очень боится влаги. У каркаса автомобиля срок службы дольше, чем у внешних элементов. Дело в том, что корпус каркаса защищен этими внешними частями кузова.

Резюме

Каждый водитель знает о том, что ходовая часть машины является одной из главных систем во всем механизме. Для того, чтобы на машине было комфортно передвигаться, все механизмы должны работать правильно и быть исправными. Если на вашем автомобиле что-то пришло в негодность, то это нужно немедленно заменить. Перед тем, как менять сломанную деталь, нужно подробно изучить схемы автомобиля и только после этого приступать к ремонтным работам. Схемы всех автомобилей есть в Интернете или в книге по эксплуатации.

portalmashin.ru

Ремонт и обслуживание узлов ходовой части

Основные работы по обслуживанию ходовой части

Ежедневный технический осмотр заключается в осмотре состояния рамы, рессор, подрессорников, колес, а также амортизаторов.
Процесс первого технического обслуживания заключается в проверке и регулировке подшипников и ступиц колес; проверке и закреплении стремянки, пальцев рессор, а также шкворней поворотных цапф. Кроме этого при TQ-1 проверяют состояние передней подвески.
При втором техническом обслуживании визуальным осмотром проверяют состояние балки переднего моста, проверяют и при необходимости регулируют схождение передних колес. При сильном износе шин также проверяют углы наклона шкворней и угол поворота передних колес. Визуально проверяют, нет ли перекоса переднего или заднего мостов. Кроме этого проверяют состояние рамы и буксирного устройства, палец рессор, стремянки, амортизаторов, дисков и ободьев колес, а также закрепляют хомутики рессор. При втором техническом обслуживании смазывают шкворни поворотных цапф и пальцы рессор. Для этого необходимо снять ступицы, промыть их, проверить состояние подшипников, заменить смазку и затем отрегулировать подшипники.

Регулировку подшипников передних колес осуществляют в следующем порядке:
1) поднять и установить на козлы переднюю ось автомобиля;
2) отвернуть колпак, затем расшплинтовать и отвернуть гайки;
3) снять ступицы;
4) промыть и осмотреть подшипники, если на подшипниках имеются трещины или следы значительного износа, его необходимо заменить;
5) затем заполнить ступицу смазкой и установить ее на место;
6) установить шайбу и завернуть гайку до предела, затем ее отворачивают на 1/8 оборота.

После регулировки колесо должно вращаться свободно, без заедания и без люфта. После проверки гайку зашплинтовывают и затем ставят на место колпак.
Регулировка подшипников задних колес выполняется в той же последовательности, что и регулировка подшипников передних колес, только вместо колпака необходимо отвернуть гайки шпилек полуосей и затем вынуть полуоси, а вместо удаления шплинта нужно отвернуть контргайку и после этого извлечь стопорную шайбу.

Проверка схождения колес осуществляется при помощи линейки или на специальном стенде. При проверке схождения колес линейкой необходимо установить автомобиль на смотровую канаву таким образом, чтобы положение колес соответствовало движению автомобиля по прямой. После этого при помощи линейки замеряют расстояние между ободьями или шинами колес сзади передней оси, для этого линейку размещают ниже оси и затем отмечают мелом точки касания. После этого автомобиль перекатывают таким образом, чтобы точки, отмеченные мелом сзади оси, оказались спереди на той же высоте, и после этого снова проводят измерения. Величину схождения колес будет характеризовать разница измерений между первым и вторым замерами.

Ремонт и обслуживание узлов ходовой части

К дефектам балки переднего моста относятся ее изгиб и скручивание. Кроме этого в процессе эксплуатации изнашиваются площадки под рессорами; бобышки и отверстия под шкворнем, под стопором шкворня и стремянки крепления, а также площадки под центрирующими выступами рессор. Если на балке имеются различные трещины или сколы, то балку заменяют на новую. На изгиб и скручивание балку проверяют на стенде, там же выполняют их правку в холодном состоянии. Если изгиб и скручивание невозможно устранить, то балку необходимо заменить на новую.
В первую очередь подлежат восстановлению площадки под рессорами. Изношенные торцы бобышек под шкворень фрезеруют на станке, а также на нем растачивают отверстия под шкворень. Изношенные отверстия балки необходимо расточить, а затем запрессовать в них ремонтные втулки. После того запрессованные ремонтные втулки развертывают до необходимого размера.

Поворотные цапфы, имеющие обломы или трещины, подлежат замене на новые. Срытые трещины выявляют при помощи магнитной дефектоскопии. Для определения степени износа конусных отверстий под рычаги применяют конусный калибр, устраняют износ при помощи конусной развертки. Поврежденную резьбу наплавляют под слоем флюса или при помощи вибродуговой наплавки. После наплавки резьбу снова нарезают в соответствии с рабочими чертежами. Шейки под подшипники, а также кольцо под сальник ступицы восстанавливают хромированием (при небольшом износе) или железнением с последующим шлифованием до необходимого размера (при большом износе).

Сборка переднего моста автомобиля осуществляется в соответствии с общими правилами проведения сборочных работ. В процессе сборки переднего моста необходимо обращать внимание на проведение смазочных и регулировочных работ. Для регулировки угла схождения колес и углов поворота балку с поворотными цапфами необходимо установить на специальный стенд. Регулировка предельных углов поворота осуществляется при помощи специальных упоров, которые предусмотрены в рычагах поворотных цапф. Регулировка угла схождения колес осуществляется вращением поперечной рулевой тяги. После регулировки угла схождения необходимо затянуть болты крепления головок поперечной рулевой тяги.

К основным дефектам рам относятся: усталостные трещины в зоне крепления кронштейнов; изгиб и скручивание; ослабление заклепочных соединений; трещины в продольных балках, поперечинах или раскосах; износ отверстий под заклепки. При ослаблении не более одной заклепки в каждом сопряжении, а также при местных небольших изгибах полок рамы разрешается ремонтировать без полной их разборки. В остальных случаях ремонтные работы необходимо выполнять с полной разборкой. Правка балок осуществляется только в холодном состоянии с применением пресса, оправок и различных приспособлений. Контроль выполнения работ осуществляется при помощи проверочных линеек и шаблонов. При восстановлении деталей рамы автомобиля поврежденные части вырезают и на их место приваривают дополнительные ремонтные детали. Трещины на деталях рамы тоже заваривают. Приварку дополнительных ремонтных деталей после вырезки поврежденных выполняют только встык. Для того чтобы добиться максимальной точности, сварку продольных балок рамы с поперечными брусьями выполняют в специальных кондукторах. После сварочных работ необходимо проверить перекос деталей. Для этого применяют контрольные линейки, при помощи которых измеряют длину диагоналей между крайними отверстиями в верхних полках швеллеров. Если работы выполнены точно, то эти расстояния будут равны. Для клепки рам применяют переносные или стационарные установки. Качество поставленных заклепок проверяют визуальным осмотром, остукиванием, а также проверкой размеров головки по специальным шаблонам.

Если обнаруживается дефект рессор или уменьшение стрелы прогиба, рессоры разбирают. Детали рессор с обломами и трещинами, а также изношенные листы необходимо заменить на новые. Листы, которые потеряли упругость, необходимо отжечь, отогнуть, а затем закалить в специальной ванне с приспособлением для гибки. После этого вогнутую сторону рессоры необходимо обработать дробью. Втулку с изношенным отверстием необходимо заменить на новую, после этого новую втулку растачивают разверткой до рабочего размера. Перед сборкой листы рессоры промазывают графитовым смазочным материалом. После ремонта и сборки рессоры испытывают на специальном стенде путем измерения стрелы прогиба под нагрузкой, а также в свободном состоянии.

В амортизаторах интенсивнее всего изнашиваются сальники, шарнирные соединения клапанов и пружин. Изношенные детали амортизаторов, а также детали с трещинами и задирами не подлежат восстановлению и должны быть заменены на новые. После ремонта собранный амортизатор проверяют на бесшумность работы и на развиваемое сопротивление, для этого применяют специальную установку. Во время испытания амортизатора не допускается подтекание жидкости из него.

В современных автомобилях техническое обслуживание подвески сводится к внешнему осмотру ее состояния через каждые 15 000 км (или раз в год). При осмотре необходимо обращать внимание на достояние элементов подвески, резиновых и резинометал-лических шарниров, втулок, подушек, а также следует обращать внимание на следы масла. Для этого необходимо освободить колесные болты, поднять автомобиль и снять соответствующие колеса. Если чехол какого-либо шарнира имеет повреждения, его необходимо заменить на новый, при наличии трещин чехол тоже подлежит замене, так как через трещину будут попадать грязь и пыль, которые будут его разрушать.

На автомобилях старых моделей техническое обслуживание подвески более сложное. На таких автомобилях также желательно регулярно проводить проверку и регулировку зазоров в подшипниках ступиц, заменять смазку в подшипниках, а также проверять состояние стабилизатора поперечной устойчивости и при необходимости его заменять. В старых моделях автомобилей через каждые 20 000 км пробега необходимо проверять и регулировать величину зазора в подшипниках ступиц колес. Одновременно с регулировкой зазора нужно проверять состояние резинометаллических шарниров рычагов подвески. Для более точного определения величины зазора применяют специальный индикатор, однако наличие люфта в подшипниках ступиц можно определить и без него. Для этого необходимо при помощи домкрата приподнять проверяемое колесо. Затем одну руку необходимо положить сверху, а другую снизу проверяемого колеса. После этого слегка прижмите колесо ногой и немного покачайте колесо от себя — к себе, то есть в плоскости, перпендикулярной оси вращения колеса. Колесо не должно свободно вращаться, однако полная неподвижность колеса также свидетельствует о неисправности подшипников, об их неправильной регулировке или заклинивании.

Для поверки зазора в подшипниках ведущего колеса также следует при помощи домкрата или механического подъемника приподнять автомобиль. После этого включить стояночный тормоз и первую или вторую передачу. Затем нужно поворачивать колесо взад и вперед по ходу движения автомобиля до ощутимого сопротивления движению и посмотреть, нет ли большого угла поворота между крайними положениями колеса. Если подшипники находятся в исправном положении, то люфт будет незначительным.

Регулировка зазоров в подшипниках на легковых автомобилях (напоминаем, что шариковые подшипники в ступицах современных машин не требуют регулировки в процессе эксплуатации) осуществляется следующим образом. В первую очередь следует расшплинтовать и отвернуть регулировочную гайку поворотной цапфы. Затем нужно повернуть колесо и проверить, свободно ли оно вращается. Если в результате поворота происходит заедание или притормаживание, то перед тем как продолжить работу, его необходимо устранить. После этого необходимо установить новую гайку и затянуть ее гаечным ключом до отказа. Одновременно с затягиванием гайки следует повернуть колесо в оба направления четыре-пять раз. Это делается для того, чтобы ролики подшипников самоустановились. После этого немного ослабляют гайку и снова затягивают ее до предела, затем на шайбе ставят метку напротив середины одной из граней гайки. После этого снова зашплинтовывают гайку и закрывают ее колпачком, который предварительно следует заполнить 25 г смазки (а на автомобилях марки «Жигули» гайку следует застопорить, вдавливая лунки на гайке в пазы на конце цапфы). Для регулировки ступицы правого колеса затяжку необходимо выполнять в обратном направлении, поскольку гайка имеет левую резьбу.

Правильность регулировки подшипников окончательно проверяется по нагреву ступиц колес при движении автомобиля. Если подшипники затянуты слишком сильно, то после 10 км пробега ощущается довольно сильный нагрев ступиц автомобиля. При правильной регулировке зазор в подшипниках будет находиться в пределах от 0,02 до 0,08 мм.

Из-за вытекания смазочного материала через поврежденный сальник или из-за ухудшения качества смазки в результате длительного пробега автомобиля возникает необходимость повторно заполнять подшипники смазкой. Для того чтобы заменить масло, необходимо отвернуть болты, затем отвести в сторону суппорт и, не отсоединяя шланг подвода жидкости, снять колпак ступицы. После этого нужно при помощи домкрата приподнять соответствующую часть автомобиля и снять колесо. Потом нужно отвернуть регулировочную гайку подшипников ступицы и снять ее шайбу. Затем необходимо снять ступицу вместе с тормозным диском, сальником и подшипником. После этого внутреннюю полость ступицы подшипника следует промыть керосином, а также заменить сальник, если он поврежден. После промывки нужно установить на поворотную цапфу внутреннее кольцо внутреннего подшипника и заложить в сепараторы подшипников и во внутреннюю полость ступицы 40 г смазки. Смазку следует равномерно распределить по всей полости ступицы. После смазки устанавливают ступицу на цапфу, устанавливают также внутреннее кольцо наружного подшипника, затем надевают шайбу и заворачивают новую гайку (поскольку после снятия регулировочную гайку необходимо заменять на новую).

После регулировки зазора подшипников ступицы, перед установкой колпака нужно заложить в него 25 г смазки.
Если автомобиль сильно бросает из стороны в сторону на неровной дороге или долго качает после толчка, значит, в автомобиле неисправен амортизатор, либо снизилось количество жидкости в нем, либо произошло загрязнение клапанов, или произошла поломка, или значительный износ пружин, клапанов, сальников, поршня или штока. Нормальная работа амортизатора может нарушиться из-за избытка или недостатка жидкости в нем, поэтому в амортизаторы следует наливать строго определенное количество жидкости.

Работу амортизатора проверяют следующим образом:
1) снимают амортизатор вместе с его нижним кронштейном;
2) устанавливают амортизатор вертикально, зажав кронштейн ногами;
3) несколько раз подряд вытягивают и отпускают шток.

Если амортизатор находится в исправном состоянии, то сопротивление движению вверх будет примерно втрое сильнее сопротивления движению вниз. Кроме того, в исправном амортизаторе в близких к крайним положениях штока не будет ощущаться сопротивление или упругость. Если вышеуказанные дефекты возникают, то это значит, что в рабочий цилиндр амортизатора попал воздух. Свободное перемещение штока является следствием недостатка жидкости в амортизаторе. Кроме того, амортизаторы должны находиться в. сухом состоянии, любое подтекание жидкости ухудшает его работу, а также является причиной стуков и скрипов.
Если гайка резервуара ослаблена, ее необходимо подтянуть.

Не рекомендуется самостоятельно подливать жидкость в амортизаторы, ее должны добавлять профессионалы.
При наличии подтеканий, деформации, а также в том случае, если амортизатор не работает, его необходимо заменить на новый. При проверке амортизатора следует обратить особое внимание на состояние его верхнего и нижнего креплений. Не допускается применять амортизатор с разрушенными резиновыми подушками и втулками. Неисправные втулки следует заменить на новые.

Если при движении автомобиль склоняется в сторону, то это говорит о поломке пружины. Кроме того, наклон автомобиля может быть вызван поломкой листа рессоры или ее осадкой. В этом случае для устранения неполадки нужно заменить неисправные детали.
Если при движении автомобиля возникают посторонние шумы, которые исходят из ходовой части, то в этом случае необходимо проверить состояние резиновых буферов, втулок, хомутов креплений рессор, противоскрипных полиэтиленовых шайб между листами рессоры, а также кронштейнов крепления концов рессор. Кроме того, при возникновении посторонних шумов следует убедиться в том, что между листами рессор имеется смазка. Для устранения этой неисправности необходимо смазать листы рессор и заменить изношенные детали.

Перегрев ступиц в процессе движения автомобиля свидетельствует об отсутствии смазки в подшипниках ступицы. Смазка может вытечь через поврежденный сальник или просто «износиться» в процессе эксплуатации. Кроме того, перегрев ступицы может возникнуть из-за неправильной регулировки’ подшипников ступицы колес. Это можно проверить следующим образом: если тыльная сторона ладони не выдерживает продолжительного прикосновения к наружной поверхности ступицы, то это говорит о том, что подшипники слишком сильно затянуты. В этом случае подшипники необходимо отрегулировать еще раз, пока смазка не разжижилась от повышенной температуры и не вытекла через сальник в тормозной барабан. Ослабленные подшипники также могут вызывать перегрев ступицы. Слишком, сильное затяжение подшипников может привести к тому, что разрушатся их ролики, и подшипники придется менять.
Нарушенная управляемость и устойчивость автомобиля чаще всего является следствием неисправных колес, однако в некоторых случаях причиной этого бывает люфт в шарнирах передней подвески. Для того чтобы обнаружить люфт, необходимо приложить продольное усилие поочередно к верхнему и нижнему рычагам подвески, затем к верхнему и нижнему шаровым шарнирам. Такую проверку проще всего осуществлять при снятых пружине и амортизаторе, а также при снятом или «вывешенном» колесе. Обнаруженные изношенные узлы и детали (например, разрывы в шарнирах, износ резины в торцах) подлежат замене на новые. При большой величине люфта шарниры необходимо заменить вместе с наконечниками рулевых тяг.

avtokriminalist.ru

Ходовая часть автомобиля

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины.

Ходовая часть состоит из: — передней и задней подвески колес, — колес и шин.

Подвеска колес автомобиля.

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля. Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом. Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках. В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах. Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины — «железные» и выполнены с определенным запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова. А правильнее сказать — кузов имеет возможность перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Зависимая подвеска — это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Независимая подвеска — это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса. При жёстком креплении удар о неровность полностью передаётся кузову, лишь немного смягчаясь шиной, а колебание кузова имеет большую амплитуду и существенное вертикальное ускорение. При введении в подвеску упругого элемента (пружины или рессоры), толчок на кузов значительно смягчается, но вследствие инерции кузова колебательный процесс затягивается во времени, делая управление автомобилем трудным, а движение опасным.

Автомобиль с независимой подвеской раскачивается во всевозможных направлениях, и высока вероятность «пробоя» при резонансе (когда толчок от дороги совпадает со сжатием подвески в течение затянувшегося колебательного процесса). В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается. Когда же, после сжатия, она начнёт расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов. Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть: шины основные упругие элементы дополнительные упругие элементы направляющие устройства подвесок демпфирующие элементы. Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги. Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой. В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса. Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и вибраций от соприкосновения металлических деталей. Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески. Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова. Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну. Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз. Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой. Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли. Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

unspeople.ru
