Диагностика автомобиля с помощью смартфона: Диагностика авто на телефоне

Содержание

Диагностика авто на телефоне

Компьютер — самое распространённое средство для диагностики автомобиля в настоящее время. Его легко прихватить с собой в дорогу. Многие проблемы, которые могут возникнуть по пути, решаются сразу, не выходя из салона. Достаточно только подключить своего электронного друга к разъёму электронного блока управления (ЭБУ) на нижней части панели.

Но персональный компьютер громоздок, – куда он в машине? Ноутбук? Тоже не выход. Зарядка его аккумулятора всего лишь на час-полтора. К тому же будут мешаться провода, это дополнительные неудобства.

Но что же тогда? Смартфон! Теперь он в кармане почти у каждого.

Диагностика автомобиля с помощью смартфона не сложнее игры в «Монополию» или раскладывание пасьянса. Тоже требуется специальная программа (софт), только серьёзнее. Установил и действуй.

Какие есть условия:
  1. Нужно знать основы компьютерной диагностики.

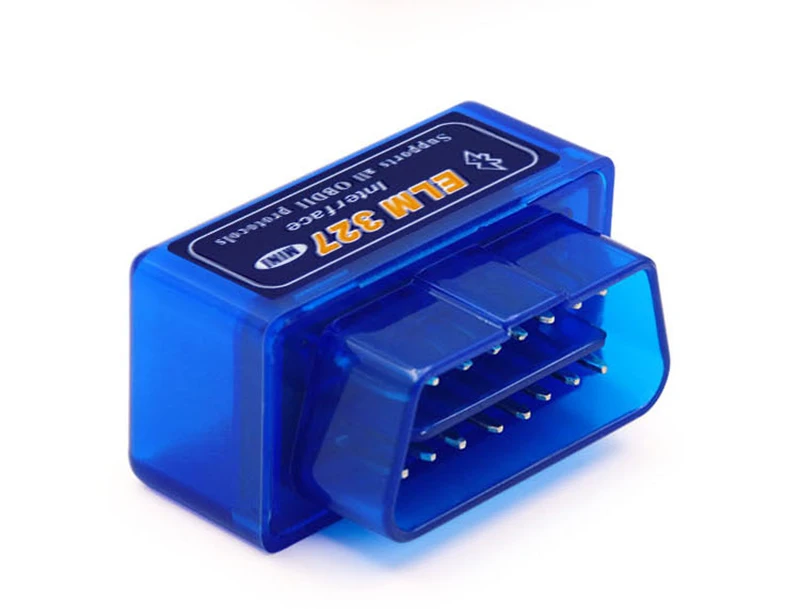

  2. Иметь дистанционный адаптер Elm 327 с Bluetooth.
  3. Ввести на смартфон операционную систему Андроид с какой-либо диагностической программой для автомобиля.

Вот и всё. При наличии смартфона и диагностической программы посторонняя помощь не нужна.

Вы сможете провести диагностику своими руками. Как же это выглядит?

Перед поездкой следует:

  • купить и установить на смартфон программу для диагностики, вывести её в меню;
  • купить Elm 327-адаптер.

Затем действуйте по обстоятельствам. Ничего плохого может и не произойти, но страховка ещё никому не мешала. Просто гипотетически возможен какой-то сбой: упала мощность, двигатель работает с перебоями, загорелась лампочка «Cheek Engine» и так далее. Причин вы не знаете. Но у вас уже есть очень хороший подсказчик.

Последовательность дальнейших действий:
  1. Припаркуйте автомобиль на обочине (двигатель включен).
  2. Достаньте адаптер elm327.
  3. Вставьте в разъём ЭБУ своего авто (снизу панели управления, справа от рулевой колонки). Моргающая лампочка на адаптере покажет, что соединение произошло, и идёт считывание данных с контроллера (ЭБУ).
  4. Когда лампочка перестанет моргать и загорится ровным светом (к этому моменту все параметры будут считаны), на смартфоне настройте Блютуз:
    — находите в меню телефона уже установленную программу для диагностики,
    — входите в меню программы,
    — смотрите, читайте и выбирайте параметры, которые кажутся вам на данный момент подозрительными.

Выбор софта

В настоящее время наибольшей популярностью пользуется программа Torque для приложения Android. Она позволяет оперативно устранять текущие неполадки. С помощью Torque вы сможете спрогнозировать форс-мажор и научиться бороться с ним ещё в гараже, не сдвинувшись с места.

Основные возможности:

  1. Считывание и отображение в режиме онлайн на дисплее смартфона показаний датчиков:
    — скорости,
    — оборотов коленчатого вала,
    — давления масла,
    — температуры охлаждающей жидкости, воздуха,
    — тормозной системы.
  2. Чтение и стирание ошибок ЭБУ.
  3. Идентификация контроллера данного автомобиля, а также дополнительные данные о параметрах.
  4. Сохранение динамических данных обо всех маршрутах, возможность их деархивациии и анализа.
  5. Визуальные варианты ознакомления с информацией:
    — цифровой отчёт,
    — графики,
    — циферблаты.
  6. Выбор способа сигнализирования о критической ситуации (звук, свет).

Функций в программе Torque предостаточно. К тому же они могут постоянно уточняться и добавляться через интернет в вашем смартфоне.

В чём прелесть смартфона с Torque? Комфорт и всесилие – вот что ощущаешь впервые, связавшись с неведомой прежде техникой.

Современные тенденции

Мобильная диагностика автомобиля чрезвычайно удобна. Ты не привязан к машине. Единственное ограничение– блютуз или Wi-F на переносном устройстве, их диапазон. Функциональные возможности практически те же, что у обычного компьютера. Разве что монитор меньше и шрифт не так различим.

Диагностика авто через телефон – вполне логичное ноу-хау. Телефоны сейчас у каждого. В трудную минуту легче всего воспользоваться именно этим аппаратом. Модификации значения не имеют. Будь то смартфон или айфон– разницы нет. Разве что в опциях и дизайне.

Программное обеспечение
  1. DashCommand
    Приложение для диагностики на iphone. Профессиональная программа. Для обычного водителя представляет интерес в смысле изучения динамики своего автомобиля (двигателя, коробки передач) на маршруте. Показания с датчиков фиксируются в каждый момент.
    Все параметры считываются через Obd2. Автоматическое обнуление ошибок контроллера.
  2. EOBD Facile
    Вариант аналогичный, но с меньшими возможностями. Во всяком случае, основное (скорость, обороты, температура охлаждающей жидкости, тормоза и т.п.) доступно просмотру и частичной корректировке. Это приложение для диагностики на айфон стоит не дорого и в общих чертах отвечает средним запросам.
  3. Android
    Беспримерное приложение. Используется как на компьютерах, так и на телефонах. Потенциал огромен. ОС Андроид предоставляет право взаимодействовать со всеми, существующими в мире диагностическими программами, в режиме онлайн.

Как подключиться к Андроид с планшета или ноутбука

Схема подключения стандартна: компьютер – адаптер – ЭБУ автомобиля.

Особенность проводного (не дистанционного) подключения через USB в том, что адаптер Elm327, кроме разъёма obd для ЭБУ, должен ещё иметь разъём usb для подключения к ноутбуку или планшету.

Кроме адаптера ещё необходимо:

Для полного доступа к ОС Андроид необходимо купить или скачать в интернете права Root.

Заключение

Освоив диагностику автомобиля с помощью мобильного телефона, вы сбросите с себя массу проблем, связанных с эксплуатацией своей техники. В любом месте, где бы вас ни застала нелёгкая, выход из мелких технических неприятностей вы сможете найти не выходя из салона, просто достав свой смартфон. Но для того, чтобы было так просто, нужно долго учиться!

Андрей Гончаров, Эксперт рубрики «Ремонт двигателей»

Видео

Мы рекомендуем ознакомиться с проведением диагностики автомобиля с помощью мобильного телефона. На видео показывают процесс диагностику на мобильном телефоне.

Как подключить автомобиль к планшету или телефону?

Для многих этот вопрос покажется сложным и нерешаемым без каких то специальных навыков и знаний. На самом деле все гораздо проще чем кажется! В этой статье мы расскажем как связать Ваш автомобиль с телефоном или планшетом.

Во первых , разберемся Для чего это нужно?

Подключившись к автомобилю , можно получить много полезной информации , в некоторых случаях даже самостоятельно отремонтировать автомобиль, быстро найти устранить поломку своими руками, выявить неисправные датчики и считать или скинуть ошибки двигателя(так называемый Чек Энжин) в некоторых случаях ошибки АБС, и подушек безопасности.

Как подключиться к автомобилю? Что для этого нужно?
У каждого автомобиля имеется разъем диагностики . Как правило , он расположен под рулевой колонкой вашего авто.


В этот разъем включается специальный беспроводной (wi-fi или bluetooth) адаптер (Подобрать адаптер можно на сайте www.diagnost-7.ru)

Дальше дело техники , установив, специальную программу (Раздел ПО для диагностики ) на телефон или планшет – подключиться к адаптеру. Грубо говоря, адаптер нужен для того, чтобы перевести то, что говорит Ваш автомобиль на понятный для вашего мобильного устройства язык.

Советы, инструкции и приложения для диагностики машины через телефон.

Современные автомобили оснащены бортовыми компьютерами, благодаря которым процесс диагностики стал проще — информацию о состоянии машины можно получить через ПК, смартфон или планшет. Для компьютерной диагностики используется сервисный интерфейс OBD. Это специальный коннектор, выполненный в форме трапеции, находится в салоне автомобиля. Обычно коннектор расположен возле приборной панели или под рулем.

На сегодняшний день различают два вида интерфейса: OBD и OBD-II. Коннектором OBD-II оснащены следующие автомобили:

  • Машины от американских производителей, которые были выпущены после 1996 года.
  • Японские автомобили, выпущенные после 2004 года.
  • Европейские автомобили с бензиновым двигателем, выпущенные после 2001 года.
  • Европейские автомобили с дизельным двигателем, новее 2004 года.

Как диагностировать машину через смартфон?

Первое, что нужно для диагностики автомобиля — смартфон или планшет, который поддерживает технологию Bluetooth. Также потребуется специальный переходник, который вставляется в сервисный разъем и связывается с телефоном по Bluetooth. Популярные адаптеры — OBD-II, которые работают на базе процессора ELM327

Сначала подключите переходник к коннектору, который расположен в салоне автомобиля. Загрузите и установите мобильное приложение для диагностики на смартфон. Выполните синхронизацию мобильного устройства и адаптера через Bluetooth. Теперь заведите машину. Для более получения более точных данных о состоянии автомобиля, двигатель должен быть запущен. Теперь можно начинать диагностику в мобильном приложении. Это займет время — от 5 минут.

Приложения для диагностики автомобиля на Android

Также нужно установить специальное приложение на смартфон, например, OBD АвтоДоктор. Программа занимается расшифровкой сигналов адаптера и выполняет диагностика текущего состояния автомобиля. Сканер приложения определяет сохраненные и динамические параметры, которые находятся в бортовом компьютере. Иногда даже есть возможность сброса ошибок. Подробная информация о состоянии автомобиля отображается в виде графиков изменения рабочих параметров. Диагностика работы двигателя выполняется в режиме реального времени.

Еще одно приложение, которое дает возможность выполнить диагностику автомобиля через смартфон — Torque Lite. Утилита позволяет получить подробную информацию о состоянии двигателя. ПО работает с различными OBD-адаптерами, в число которых входят автомобили, которые были выпущены раньше 1996 года.

Третье популярное приложение — E OBD2 Facile. Утилита дает возможность самостоятельно определить неисправности автомобиля: двигателя, коробки передач. С помощью программы можно удалить коды неисправности. Отслеживание основных параметров по всем датчикам выполняется в режиме реального времени. Также приложение показывает информацию об оборотах двигателя, скорости движения, объеме всасываемого воздуха. Информацию о предыдущих поездках можно сохранить в специальный журнал.

Как проверять автомобиль с помощью смартфона

В современных автомобилях за управление всех узлов и агрегатов отвечает электронный блок управления. Он считывает информацию с разных датчиков автомобиля и делает анализ текущего состояния авто. Но все эти процессы проходят в фоновом режиме, без участия водителя. Однако он также может получить доступ ко многим сведениям о своей машине, если будет использовать смартфон со специальным приложением.

Что понадобится для диагностики

Диагностика автомобиля давно перестала быть прерогативой официальных дилеров или заводов-изготовителей. Сегодня большему количеству автосервисов и простых водителей открыт доступ к главному «мозгу» машины — электронному блоку управления.

Специально для проведения диагностики в салоне автомобиля находится разъем, к которому можно подключить профессиональное оборудование, позволяющее анализировать состояние узлов и агрегатов. Его можно найти под водительским или пассажирским сиденьем. Иногда его располагают в области группы предохранителей под рулем или возле рулевой колонки.

Однако мир не стоит на месте, и теперь можно сделать практически все те же действия без специальной аппаратуры, имея на руках только телефон и переходник. Именно последний компонент и потребуется докупить в магазине или заказать в интернете.

Чаще всего адаптер работает через bluetooth-соединение. Стоит внимательно осмотреть диагностический порт перед покупкой переходника. Он может быть трех типов: OBD, OBD-II или iOBD. Основываясь на этом, нужно подбирать соответствующий переходник. Чаще всего в магазинах его можно встретить под названием «OBD-адаптер».

Также нужно внимательно изучить отзывы других водителей относительно каждой модели переходника. На рынке существует множество изделий, которые могут разряжать аккумулятор автомобиля при выключенном моторе.

Лучшие приложения для диагностики

В рамках данной статьи мы будем рассматривать только те приложения, которые стабильно работают на устройствах с ОС Android. Еще одно замечание: не все приложения могут работать с разными моделями адаптеров. Это нужно учитывать при выборе переходника или при скачивании программы на смартфон.

Список наиболее популярных приложений для диагностики автомобиля:

  1. Dash. Приложение распространяется бесплатно. Оно совместимо с большим количеством адаптеров. Позволяет анализировать данные в режиме реального времени. Программа показывает множество данных о температуре, которые недоступны с приборной панели. В Dash можно посмотреть заряд аккумулятора.Приложение запоминает расположение автомобиля на парковке и может подсказать водителю его нахождение. Также система хорошо работает в связке с навигационной системой. Она отслеживает расстояние, подсчитывает путь и количество сожженного топлива. В том числе, Dash может высчитать стоимость поездки.
  2. Automatic. Одно из самых известных и популярных приложений для диагностики автомобиля на западе. В отличие от Dash, имеет собственный адаптер, который позволяет программе получать максимум информации из недр автомобиля. Однако полученные данные Automatic предпочитает обрабатывать самостоятельно и не дает водителю рабочую картину в режиме реального времени.Приложение самостоятельно следит за многими показателями машины. Если водитель начинает совершать какие-либо непонятные действия, программа дает об этом знать громким звуковым сигналом. Самый большой минус данной программы — ее стоимость. Она поставляется только за плату в 99 долларов США вместе с адаптером.
  3. Torque. Одно из самых мощных и продвинутых приложений для диагностики автомобиля, которое можно найти. В отличие от первых двух программ, Torque может отображать огромное количество показателей и параметров авто. Например, состояние датчика корректировки топливо-отдачи.Приложение можно скачать бесплатно или приобрести «Pro» версию за 4.95 долларов. В «Pro» версии водитель получит максимум информации о работе автомобиля, которую, пожалуй, можно увидеть только на профессиональном диагностическом оборудовании в хорошем СТО. Однако, по-мнению многих пользователей, обычной версии Torque хватает с головой для самостоятельной диагностики автомобиля.

Выбрав нужное приложение и прикупив переходник, можно перейти непосредственно к диагностике вашего автомобиля.

Как проводить самостоятельную диагностику

Когда все устройства будут у вас на руках, и приложение также будет установлено на телефон, можно переходить к тестовым заездам. Пошаговый алгоритм первой диагностики выглядит следующим образом:

  1. Подключаете OBD-адаптер к диагностическому порту автомобиля.
  2. Соедините по bluetooth переходник со смартфоном.
  3. Заведите автомобиль.
  4. Сделайте пробную поездку.

В результате у вас на руках будут данные по длительности пути, расходе топлива, стоимости поездки, а также показатели работы датчиков внутренних узлов автомобиля.

Возможности смартфона-тестера

В плане диагностики функционал телефона может быть ограничен только возможностями приложения, а также теми данными, которые передает диагностический порт авто.

В большинстве случаев пользователю будут доступна геолокация, и, как следствие, все параметры, связанные с маршрутом. Водитель сможет узнать о пройденном пути, затраченном топливе, конечной стоимости поездки и расходе бензина/дизеля.

Также водитель сможет посмотреть показания основных температурных датчиков ДВС и КПП. Как раз их стоит оставить и следить за полученными данными. Также стоит добавить показатели заряда аккумулятора.

Какие автомобили можно продиагностировать

Практически все новые машины, у которых есть диагностический порт, позволяют получить данные о работе внутренних узлов авто. А вот транспортные средства, которые выпускались до начала 90-х, вряд ли получится продиагностировать.

Спектр анализируемых данных может зависеть от типа OBD-разъема. В некоторых случаях полученная информация может быть не совсем корректной. Например, в том случае, если на автомобиле меняли или «прошивали» ЭБУ, а также при замене мотора.

  • Автор: Елена
