Порядок проверки технического состояния элементов шасси

Техническое состояние элементов шасси проверяется в указанном порядке:

  1. Осмотреть элементы шасси транспортного средства на предмет отсутствия повреждений, деформаций и разломов. При осмотре рам особое внимание следует уделить отсутствию трещин в местах крепления кронштейнов подвески сцепного устройства, запасного колеса и топливных баков, а также в местах соединения лонжеронов и поперечин рамы. Основные места контроля элементов рамы указаны на рисунке:

    Рис. Основные места контроля элементов рамы транспортного средства

    При осмотре элементов подвески особое внимание следует уделять проверке коренных листов рессор, наличию деформации реактивных тяг, штанг и рычагов подвески и целостности пневморессор и площадок их крепления.

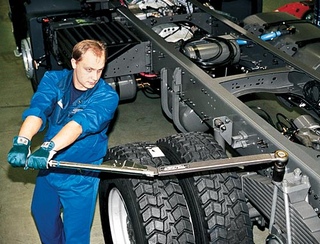

  2. Проверить надежность креплений элементов шасси путем приложения к ним ненормируемых знакопеременных усилий. Особое внимание при этом следует уделять креплению к раме кронштейнов подвески и запасного колеса, а также топливных баков.
    В подвесках необходимо проверить надежность крепления стремянок рессор, рычагов и амортизаторов. Кроме того, следует проверять состояние крепления агрегатов трансмиссии. В карданной передаче проверяется надежность крепления фланцев карданного вала и промежуточной опоры. Резьбовые соединения, подлежащие фиксации с помощью шплинтов, должны быть надежно зафиксированы. При необходимости следует оценить затяжку резьбовых соединений путем простукивания.
  3. Проверить состояние шарниров подвески транспортного средства на стенде для проверки люфтов. Для этого установить транспортное средство на стенд проверяемой осью, заглушить двигатель и подложить противооткатные упоры под колеса оси, не установленной на стенде. Включить стенд в режиме поперечного движения подвижных площадок. Привести в движение площадки с одновременным подсвечиванием с помощью переносной лампы мест расположения шарниров. Наличие люфта выражается видимым существенным взаимным перемещением сопряженных деталей. Продольные реактивные тяги и шарниры, действующие в продольном направлении, проверяются в режиме продольного перемещения подвижных площадок стенда.
    При этом должен быть приведен в действие рабочий тормоз.
  4. В транспортных средствах, оснащенных пневматической подвеской, дополнительно осмотреть пневморессоры на предмет отсутствия повреждений и потертостей, обнажающих слой армирования. Кроме того, необходимо убедиться в отсутствии утечки воздуха из элементов пневмопривода. При необходимости проверить положение рычага регулятора уровня пола и давление на контрольном выводе регулятора уровня пола. Сравнить полученные значения с указанными в табличке предприятия-изготовителя.

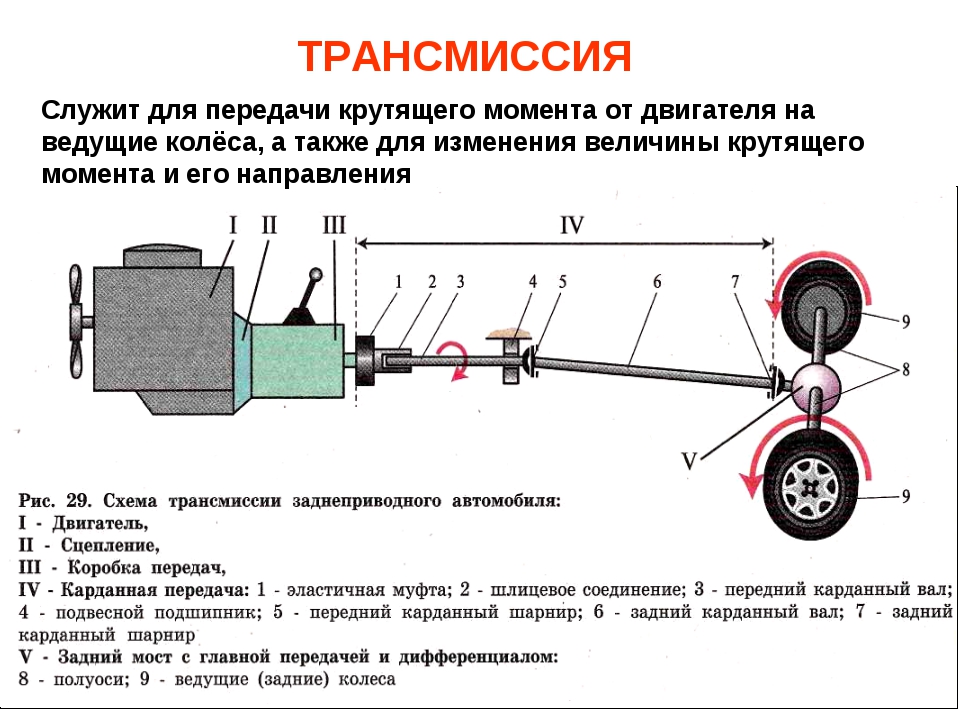

  5. Проверить карданный вал на предмет надежности крепления, отсутствия люфтов в шарнирах.
  6. Осмотреть амортизаторы на предмет отсутствия утечек рабочей жидкости.

При необходимости проверить держатель запасного колеса, лебедку и механизм подъема-опускания запасного колеса.

Вперед Нормативные требования к элементам шасси транспортного средства Назад Проверка технического состояния элементов кабины, кузова и противоподкатных защитных устройств

Осмотр поврежденного автомобиля согласно требованиям методики РСА

Внимание! Информация на данной странице устарела.


Возможно Вас интересует:


С 17 октября 2014 года введена Единая Методика по определению ущерба ЦБ РФ. Подробнее о единой методике можно прочитать здесь
Независимая экспертиза ущерба автомобилю

На территории Москвы и Московской области.

или позвоните по номеру +7 (495) 255-08-90

Нажимая кнопку «Отправить», вы автоматически выражаете согласие на обработку своих персональных данных и принимаете условия Пользовательского соглашения.

РЕКОМЕНДАЦИИ ПО ОСМОТРУ ПОВРЕЖДЕННЫХ ТРАНСПОРТНЫХ СРЕДСТВ

1. Основными задачами, реализуемыми при осуществлении осмотра, являются:

  • проверка соответствия идентификационных данных ТС представленным документам;
  • установление и фиксация наличия, характера и объема (степени) повреждений ТС;
  • установление принадлежности повреждений ТС к событию, имеющему признаки страхового;
  • определение предполагаемых видов ремонтных воздействий, необходимых для устранения повреждений ТС;
  • определение, в необходимых случаях, состояния и износа ТС, либо его годных остатков.

2. Основным методом, применяемым при первичном осмотре ТС для оценки ущерба автомобиля, является органолептический. Повреждения ТС фиксируются по внешнему осмотру без проведения демонтажных работ. При необходимости применяются инструментальные методы, с использованием технических средств измерения и контроля или диагностического оборудования в соответствии с нормами РД 37.009.024 «Приемка, ремонт и выпуск из ремонта кузовов легковых автомобилей предприятиями автотехобслуживания», РТМ 37.001.050 «Контроль геометрии шасси легковых автомобилей на станциях технического обслуживания» и другой технической и нормативной документации.

3. В целях обеспечения объективности и доказательности при осмотре в обязательном порядке производится фотографирование. При фотографировании делаются идентификационные, обзорные (ТС с видимыми границами повреждений, регистрационным знаком), узловые и детальные снимки.

4. Осмотр ТС должен производиться в светлое время суток или при достаточном искусственном освещении. В условиях недостаточного освещения или ограниченного доступа к транспортному средству, затрудняющему осмотр, осмотр должен быть перенесен в другое место или на другое время.

5. ТС предоставляется для осмотра в чистом виде. Проведение осмотра автомашины с загрязнениями, которые может повлиять на результат осмотра, не рекомендуется .

6. До начала осмотра ТС эксперт обязан удостовериться в личности участника (ов) осмотра на основании документа удостоверяющего личность; Осмотр не может быть начат в случае отсутствия у лица, представившего ТС на осмотр, надлежаще оформленных документов, несоответствия содержащихся в них данных, либо окончания срока действия доверенности (договора).

7. Перед осмотром эксперт-техник должен проинформировать участников о порядке действий, их правах и обязанностях, а в процессе проведения осмотра ТС, разъяснять присутствующим лицам свои действия. В случае необходимости эксперт-техник информирует участников о классификации повреждений, ремонтных воздействий на отечественные автомобили и приводит их короткую характеристику. Доведение до участников осмотра расчетных формул, коэффициентов и нормативных показателей в обязанности эксперта не входит.

8. Акт осмотра может быть составлен в рукописной форме (почерк должен быть разборчив) или с использованием технических средств, в том числе специализированных расчетных комплексов, рекомендованных уполномоченным органом или Российским союзом автостраховщиков.

9. Эксперт-техник обязан провести идентификацию осматриваемого ТС — сравнить фактические данные с данными Свидетельства о регистрации ТС (Паспорта ТС) и занести в Акт осмотра идентификационную информацию и другие характеристики, способные повлиять на ход осмотра или результаты дальнейших расчетов (тип окраски и т.д). В случае несоответствия части фактических идентификационных данных ТС данным Свидетельства о регистрации ТС (Паспорта ТС), осмотр ТС может не прекращаться. Эксперт-техник делает запись с указанием, какие именно несоответствия им обнаружены. В случае необходимости эксперт-техник имеет право затребовать нотариально заверенный перевод содержания документов ТС.

10. Эксперту-технику должен быть обеспечен доступ к моторному отсеку, салону автомобиля, багажному отделению.

11. По результатам визуального осмотра ТС эксперт-техник фиксирует стандартные и дополнительные опции комплектации ТС и отступления от стандартной комплектации.

12. Эксперт-техник фиксирует показания счетчика пройденного пути в разделе «Пробег» Акта осмотра с указанием единиц измерения (км./мили). В том случае, если механический одометр поврежден либо электронный одометр не работает (например, отключен из-за неисправности электрооборудования ТС) и установить его показание нельзя, в Акте осмотра ТС делается соответствующая отметка. При наличии сервисной книжки поврежденного ТС и записи в ней показаний одометра, данные должны быть отражены в акте.

13. Эксперт-техник рассматривает имеющиеся на ТС повреждения на предмет их отнесения к одному ДТП и определяет границы зоны аварийных повреждений если для этого не требуется производства автотехнической или транспортно-трасологической экспертизы.

Повреждения, не имеющие причинно-следственной связи с рассматриваемым ДТП, например, расположенные вне зоны локализации, или не соответствующие по направлению и/или глубине механизму ДТП, следы восстановительного ремонта и дефекты эксплуатации, наличие которых может повлиять на размер затрат по устранению последствий ДТП фиксируются в соответствующем разделе Акта с подробным описанием и указанием их основных характеристик (месторасположение, объем (размер), классификация, направление и т.д.).

14. Эксперт-техник выясняет, подвергалось ли ТС восстановительным работам ранее и каков их объем, характер и качество, производилась ли замена агрегатов, дорогостоящих комплектующих изделий. По зафиксированным повреждениям, не относящимся к ДТП, эксплуатационным дефектам, произведенным заменам эксперт-техник должен принять решение, связанное с корректировкой компенсации за проведение восстановительного ремонта.

15. В ходе осмотра или по его окончанию эксперт-техник производит описание повреждений, руководствуясь следующими положениями:

  • При наименовании деталей используется порядок, по которому вначале указывается вид детали (например, крыло), затем подвид и расположение относительно переда/зада, левой/правой стороны ТС. При наличии возможности нумерации деталей производиться такая нумерация с указанием источника информации (печатного издания или программного продукта). Для правильного выбора наименования детали рекомендуется использовать каталоги запчастей производителя или соответствующее графическое изображение каталога деталей в маске «Графический ввод» расчетных программных продуктов и комплексов, рекомендованных уполномоченным органом или Российским союзом автостраховщиков.
  • По каждому повреждению фиксируется полные данные: место расположения, вид, характер и объем (степень). Рекомендуется использовать типовые определения по виду повреждений. Объем (степень) повреждения определяется линейными размерами (глубиной, шириной, длиной), либо отношением площади поврежденной части к общей площади детали (в % или частях). Для каждой поврежденной детали определяется вид и объем (категория) предполагаемого ремонтного воздействия.
  • Необходимый и достаточный набор (комплекс) работ по ремонту автомобиля устанавливается в зависимости от характера и степени повреждения отдельных деталей, на основе технологии предприятия–изготовителя, с учётом особенности конструкции агрегатов, узлов и деталей, подвергающихся ремонтным воздействиям, выполнения в необходимом и достаточном объёме вспомогательных и сопутствующих работ по разборке, регулировке, подгонке, окраске, антикоррозийной обработке и т. д., для обеспечения доступа к заменяемым и ремонтируемым деталям, сохранности сопряжённых деталей и соблюдения требований безопасности работ.
  • При определении необходимого объёма ремонтных работ следует учитывать, что в некоторых случаях выполнение вспомогательных и сопутствующих работ обеспечивает устранение имеющихся дефектов, или снижает трудоёмкость ремонта.
  • Решение о замене агрегата, узла (детали) принимается только при технической невозможности или экономической нецелесообразности их восстановления (ремонта), с учётом требований нормативных документов, действующих в Российской Федерации и технической документации предприятий-изготовителей ТС, регламентирующих нормативы технического состояния, безопасности эксплуатации и технологии ремонта (обслуживания).
  • Решению о замене двигателя, коробки передач, раздаточной коробки (коробки отбора мощности), ведущих мостов, межосевых дифференциалов, колесных редукторов, рулевого механизма, гидроусилителя руля, топливного насоса высокого давления и т. п.; а для специализированного транспорта – агрегатов и механизмов, размещенных на шасси базового автомобиля, должна предшествовать, как правило, их дефектовка с разборкой.
  • Замена кузова легкового автомобиля, автобуса, кабины грузового автомобиля, назначаются в том случае, если они не соответствуют требованиям на приемку кузовов в ремонт (РД 37.009.024).
  • При необходимости замены частей, имеющих иные нормативы износа, чем ТС (АКБ, шины и т.п.), или повреждения и дефекты не характерные для ТС с аналогичными параметрами, следует отдельно зафиксировать их состояние, год выпуска или, если это не возможно, указать износ либо состояние, необходимость и категорию окраски.

16. При органолептическом методе определения технического состояния транспортного средства и объема восстановительных работ, не всегда имеется возможность выявить причины некоторых дефектов на внутренних деталях агрегатов и узлов трансмиссии или силового агрегата, а также скрытых деталях кузова или кабины. В таких случаях все предположения по скрытым повреждениям эксперт должен зафиксировать в акте осмотра, но не включать в стоимость восстановления до подтверждения предположения непосредственным осмотром разобранного узла, агрегата.

17. По окончанию внешнего осмотра и выполнения соответствующих записей, если это, необходимо и возможно, запускается двигатель транспортного средства и проверяется его работа на всем диапазоне частот вращения коленчатого вала, а также работа других узлов, систем и контрольных приборов. Работа двигателя проверяется с целью выявления посторонних шумов (стуков), дымления. При осмотре специализированного (специального) транспортного средства или автобуса, эксперт-техник, если это необходимо и возможно, с помощью водителя (владельца), проверяет работу дополнительного оборудования, агрегатов, узлов и систем, установленных на транспортном средстве (подъемного механизма кузова автомобиля-самосвала, привода открывания и закрывания дверей автобуса и т.п.). При проверке работы транспортного средства в движении, если это необходимо и возможно, проверяется работа агрегатов с целью выявления посторонних шумов (стуков), других неисправностей.

18. При назначении окрасочных работ необходимо исходить из возможности одного из вариантов окраски элементов в зависимости от вида и объема ремонтного воздействия: наружная (наружная с торцами деталей) или частичная (если такая окраска предусмотрена, возможна и целесообразна), полная. При незначительных повреждениях ЛКП торцов деталей допускается окраска только торцов. Если окраске подлежит более 50% наружной окрашиваемой поверхности ТС, эксперт-техник вправе назначить общую наружную окраску ТС. Если на момент ДТП уже требовалась окраска эксперт-техник вправе, в зависимости от характера и размеров дефекта ЛКП, не назначать окраску или указать на возможность снижения компенсации за ее проведение по материалам и (или) работам. (См. раздел «Определение величины дополнительного снижения компенсации за проведение восстановительного ремонта ТС при наличии аварийных повреждений, не относящихся к рассматриваемому ДТП, следов восстановительного ремонта и дефектов эксплуатации»).

19. Работы по устранению перекосов кузова, регулировочные, измерительные, диагностические и т.п. работы могут быть указаны в заключительном разделе акта осмотра. Кроме того, подлежат отражению: а) визуально определяемые возможные последствия повреждений без указания их причин, такие как: «течь масла (жидкости) в передней части моторного отсека», «двигатель не заводится», «след удара на корпусе коробки перемены передач», «не работают приборы освещения» и т.п. В этих случаях следует указать узел, систему или агрегат ТС (например, «двигатель», «сцепление», «бортовой компьютер») с пометкой – «дефектовка». б) в случае, если эксперт-техник пришел к выводу, что ряд повреждений может быть обнаружен только при разборке ТС в ходе ремонта, следует указать: «Возможны скрытые повреждения в зоне удара…» (с обязательным указанием предполагаемых деталей (узлов).

20. Эксперт-техник должен сделать заключение в разделе о выявленных им в ходе осмотра несоответствиях и сделать вывод об их учете при расчете стоимости восстановительного ремонта (ущерба) или компенсации за проведение восстановительного ремонта (страховой выплате):

  1. несоответствие характера или объема повреждений обстоятельствам ДТП, расхождения в сроках или иных зафиксированных в разных документах фактах, позволяющие поставить вопрос о проведении дополнительной проверки, расследования или транспортно-трасологической или автотехнической экспертизы.
  2. несоответствие части повреждений, отраженных в справках ГИБДД (ОВД), повреждениям, выявленным при осмотре ТС и не находящимся с ними в причинно-следственной связи (например, расположенных вдалеке от места локализации основных повреждений; имеющие следы воздействия, направленные в другую сторону, по отношению к остальным; имеющие наслоения краски, не совпадающей с цветом окраски кузова ТС второго участника, имеющие следы застарелой коррозии; и т.д.).
  3. возможность снижения по поврежденным в ДТП деталям компенсации их стоимости вследствие имеющихся на них следах восстановительного ремонта ухудшающих их эксплуатационные характеристики или качество и дефектах эксплуатации.

21. Заключение о конструктивной гибели ТС может быть сделано, если подлежат замене все номерные части, позволяющие после ремонта произвести идентификацию ТС (в общем случае, к таким частям относятся двигатель и кузов).

22. Заключение об экономической нецелесообразности проведения восстановительного ремонта должно быть подтверждено расчетом, поэтому эксперт-техник должен сделать соответствующую запись в акте осмотра.

23. В случае, когда эксперт-техник делает вывод о конструктивной гибели ТС или предполагает возможность экономической нецелесообразности проведения восстановительного ремонта он должен, по возможности, полно отразить в акте (или приложении к нему) объем и состояние агрегатов, узлов и деталей в целях определения их стоимости в качестве годных остатков и зафиксировать показатели для проведения оценки стоимости ТС до ДТП.

24. Акт осмотра подписывается лицом, производившим осмотр, а также другими участниками осмотра. Участник осмотра имеет право собственноручно изложить в акте осмотра свои замечания и (или) особое мнение.

25. На листе фототаблицы рекомендуется нанести указательные стрелки и пояснительные надписи (пояснительные надписи наносятся на свободном от фотографий поле листа). Каждый лист фототаблицы подписывается лицом, производящим осмотр, с указанием должности, фамилии и инициалов, реквизитов акта осмотра.

26. Дополнительный осмотр ТС проводится в том случае, если в процессе ремонта (проверки, дефектовки) ТС обнаружены скрытые повреждения. По результатам такого осмотра составляется акт дополнительного осмотра ТС. Акт дополнительного осмотра оформляется по общей типовой форме с обязательной ссылкой на первичный акт.

Проверить диагностическую карту по базе ЕАИСТО ГИБДД (РСА): проверка техосмотра по ВИН коду, госномеру и номеру ЕАИСТО

Уважаемые пользователи!
В последнее время запросы на проверку диагностических карт ТО обрабатываются ОЧЕНЬ медленно, иногда лишь на 2-3 раз. Если Вы не удается проверить диагностическую карту техосмотра, пожалуйста повторите запрос позднее — иногда устранение неисправности занимает до 4-х часов. В ЕАИСТО осведомлены о данном неудобстве и принимают меры по его устранению.

Когда диагностическая карта найдена и все данные совпадают, что делать дальше? Хорошая новость! Вы можете оформить полис ОСАГО онлайн.

Для более точной проверки подлинности диагностической карты в сервисе единой автоматизированной системы техосмотра необходимо заполнить как можно больше полей, так как проверка выполняется методом скоринга всех введенных в полях формы данных по базе ЕАИСТО ГИБДД (РСА):

Как проверить диагностическую карту техосмотра по базе ЕАИСТО — онлайн?

На сегодня имеются следующие варианты проверки диагностической карты техосмотра по базе ЕАИСТО:
  • проверить диагностическую карту по ВИН (VIN) коду
  • проверка техосмотра авто по его госномеру, а также номеру кузова или шасси (рамы)
  • проверить технический осмотр по номеру ЕАИСТО
Проверка техосмотра по VIN-коду или госномеру необходима при оформлении страхового полиса ОСАГО, получении страховых выплат, покупке машины и тд.

Проверить на подлинность диагностическую карту онлайн можно очень легко с помощью формы выше. Аналогичной проверкой по базе ЕАИСТО пользуются также инспекторы ГИБДД, поэтому карту техосмотра больше не обязательно иметь с собой.

1

  Проверить диагностическую карту по VIN коду

Проверка по VIN-коду — это самый удобный и универсальный способ проверки диагностической карты, потому что Вин-номер авто никогда не изменится — в отличие от госномера ТС.

2

  Проверка диагностической карты техосмотра авто по его госномеру

Чтобы проверить карту техосмотра на авто по его гос номеру необходимо ввести данные регистрационного знака в соответствующее поле в форме и нажать «Начать проверку».

3

  Проверить диагностическую карту технического осмотра по номеру ЕАИСТО РСА

ЕАИСТО ГИБДД — это специальный электронный сервис или база данных, в которой содержатся все копии подлинных диагностических карт, легально оформленных через официальный сайт Российского союза страховщиков (РСА). В Единую Автоматизированную Информационную Систему Технического Осмотра вносят данные только аккредитованные операторы РСА, которые должные по регламенту в течение суток подавать инормацию о пройденном ТО в базу данных с присвоением номера ЕАИСТО. Проверка по номеру ЕАСТО равняется проверке по номеру диагностической карты. Важно помнить, что за отсутствие карты техосмотра предусмотрен немалый штраф от ГИБДД, размер которого зависит от типа транспортного средства. С другой стороны, поиск в ЕАИСТО на предмет проверки карты техосмотра займет не более 5 минут.
