Какая резьба на свечах зажигания лучше

Многие автолюбители не уделяют особого внимания размеру резьбы на свечах зажигания, покупают продукцию по рекомендациям продавцов в автомагазинах либо друзей. Такая халатность чревата, нарушением работы автомобиля и силового агрегата, возникновением калильного зажигания, полным ремонтом мотора. В этой статье описаны габаритно – присоединительные размеры свечей, которые нужно учитывать для обеспечения оптимальной работы автодвигателя и увеличения его ресурса.

Содержание

• 1 Основные понятия
• 2 Маркировка изделий
• 3 Рекомендации

Основные понятия

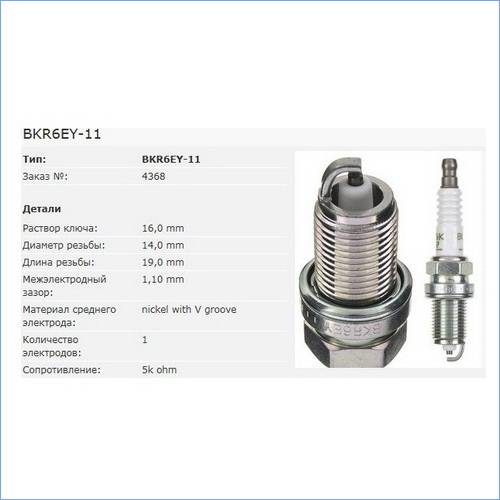

Резьбовая часть СЗ

В зависимости от типа мотора и марки автомобиля определяется, какой должен быть размер и резьба свечи зажигания для обеспечения нормальных эксплуатационных условий для автодвигателя. Габаритно – присоединительными параметрами указанных изделий принято считать:

• относительно резьбы — это диаметр и шаг;
• габариты резьбового соединения и вкручиваемой части;
• параметры шестигранника «под ключ».

Монтаж свечей, не отвечающих характеристикам мотора, может привести к таким неприятным последствиям:

1. Если неправильно подобран диаметр и шаг резьбового соединения, то СЗ просто не вкрутится.
2. При слишком короткой длине вкручиваемой части, СЗ не даст возможность разместиться свечным контактам правильно внутри камеры сгорания. Это спровоцирует нестабильную работу силового агрегата. Продолжительное использование слишком коротких изделий приведет к засорению свободного пространства отверстия для установки свечи, впоследствии монтаж свечи с нормальными размерами будет затруднен.
3. Чрезмерно длинная СЗ становится преградой во время перемещения поршня либо клапанов — это чревато серьезной поломкой автодвигателя. Плюс часть СЗ, выпирающая в камеру сгорания покроется нагаром. При ее выкручивании есть большая вероятность повредить гнездо для установки СЗ.

Заводы – изготовители СЗ для подведения охладительной рубашки поближе к свече увеличивают длину резьбового соединения, при этом они вынуждены:

• использовать очень качественное сырье для изготовления своей продукции;
• делать меньше свечной диаметр и параметры шестигранника «под ключ»;
• использовать для опоры площадку конической формы.

Увеличение размера резьбы свечи зажигания с использованием опорной поверхности конической формы дает возможность максимально близко приблизить рубашку охлаждения к СЗ. Изменить калильное число СЗ позволяет длина теплового конуса изолятора. Увеличение указанного параметра способствует снижению калильного числа. При этом возрастает способность СЗ к самоочистке от нагарообразования, так как обдув теплового конуса изолятора становится лучше. Плюс снижается утечка электрического тока из-за лучшей изоляции центрального контакта от массы.

Подбор СЗ осуществляется с учетом рекомендаций изложенных в мануале к автомобилю. При отсутствии такой документации нужно выбирать свечи по каталогам производителей СЗ при этом учитывается:

• марка, год выпуска машины;
• марка и тип автодвигателя.

Выбрать подходящую для конкретного мотора продукцию по другим параметрам не удастся: нет единой системы маркировки СЗ.

Рекомендуем посмотреть видео о подборе СЗ:

Маркировка изделий

Изделия с различной длиной резьбы.

Диаметр резьбы свечей зажигания положен в основу классификации СЗ по размерам:

• для мототранспорта, газонокосилок, бензопил используют изделия — М10х1;
• в случае с мотоциклами предпочтительно применять — М12х1,25;
• для машин устанавливают СЗ класса «А» — М14х1,25;
• изделия типа «М» применяют на старых автодвигателях, газопоршневых ДВС и так далее — М18х1,5.

По длине резьбового соединения различают:

• 12 мм — короткие изделия, используются для ЗИЛ, ГАЗ, ПАЗ, УАЗ, Волга, Запорожец, мотоциклы;
• 19 мм— длинные СЗ предназначенные для ВАЗ, АЗЛК, ИЖ, Москвич, Газель, практически все иномарки;
• 25 мм — удлиненные используются в современных форсированных моторах;
• менее 12 мм — устанавливаются на автодвигатели с малыми габаритами.

Большая длина резьбы применяется для более мощных моторов.

В зависимости от головки «под ключ» различают:

• 21 мм — нормальные, применяются в двухклапанных движках;
• 18 мм — средние, применимы не на всех типах мототранспорта;
• 16 мм — уменьшенные, используются в современных четырехклапанных моторах.

Рекомендации

Геометрические параметры СЗ должны соответствовать размерам свечного гнезда — это позволяет изделиям свободно вкручиваться без повреждения нарезки на гнезде либо свече. Прежде, чем отвинчивать свечи нужно очистить пространство вокруг нее от различных загрязнений, такие манипуляции позволят не повредить резьбовое соединение и не дать абразивным частицам проникнуть в цилиндр.

Вкручивать СЗ необходимо применяя динамометрический ключ, позволяющий не перетянуть изделие. Учтите: свечи имеют достаточно твердую стальную резьбу, а на головке блока цилиндров алюминиевая нарезка, она очень мягкая, ее легко повредить песком или другими абразивными элементами.

В случаях, когда на ГБЦ портится 3-4 витка резьбовой части, наблюдается неплотное ввинчивание СЗ. В результате этого происходит возгорание горючей смеси от раскаленного свечного центрального изолятора, автодвигатель начинает неровно работать, возникают непонятные рывки даже при выключенном зажигании. То — есть наблюдается калильное зажигание, возрастает возможность прогорания колец либо поршня, в итоге придется капиталить движок.

Такое зажигание возникает в основном по двум причинам:

• повреждение нарезки на ГБЦ;
• недотянуты свечи.

При этом на центральном электроде температура возрастает на 400⁰С. Из вышесказанного вывод: важно не только правильно подобрать свечи исходя из инструкции по эксплуатации машины, но и грамотно установить их на посадочные места, не перетянув.

Автор Сергей ПолищукОпубликовано 04.08.2017Рубрики Свечи зажиганияМетки свечи, подбор, диагностика

Свеча зажигания NGK DR6HS, 4823 Код товара: 4823_DR6HS

• Описание товара
• Характеристики
• Отзывы

Код товара: 4823_DR6HS

Товар не продаётся или закончился.

Последняя цена на 18 июн 2019 210 ₽

Длина резьбы	12.7 мм
Тип контактной клеммы	Резьбовая шпилька
Все характеристики

Характеристики
Диаметр резьбы	12 мм
Шаг резьбы	1.25 мм
Тип соединения	Выжимная шайба
Резистор	1
Сопротивление резистора	5K Ohm
Длина резьбы	12. 7 мм
Размер шестигранного ключа	18 мм
Тип контактной клеммы	Резьбовая шпилька
Общая длина без резьбы	50.5 мм
Зазор между электродами	0.7 мм
Калильное число	6
Производитель	NGK
Страна производителя	Япония

Характеристика электродов
Материал центрального электрода	Никель
Тип центрального электрода	Стандартный
Диаметр центрального электрода	2. 5 мм
Смещение центрального электрода вперед	0
Материал бокового электрода	Никель
Тип бокового электрода	Стандартный
Кол-во боковых электродов.	1

Описание

Свеча зажигания важный элемент ДВС, от правильности подбора данной детали, зависит эффективность всего двигателя.

Примечание

Свеча зажигания стандартного типа с помехоподавляющим резистором. Резистор изготовлен из композитных материалов для обеспечения высокой производительности и надежности. Зазор между электродами стандартный, длина резьбы — 12,7 мм. С медным электродом, который обеспечивает превосходную проводимость.

Особенности конструкции

Резистор —
Постоянные колебания энергии в момент создания искры, образуют радиочастотные помехи. Данные помехи влияют на работу электростанций, радиопередатчиков и электронные блоки управления, в том числе и на блок управления двигателем. Как правило резистор имеет монолитную конструкцию изготовленную из графита и стекла, его задача упорядочить напряжение в центральном электроде, внутри свечи.
Так как резистор имеет свое сопротивление, свечи не оснащенные им обладают более мощной искрой, так как уменьшены потери энергии на прохождение через центральный электрод. По этой причине большинство спортивных и гоночных двигателей используют именно свечи без резистора.

Однако стоит отметить, что если производителем предусмотрена установка свечи с резистором, то установка свечи без него может пагубно повлиять на работу данного двигателя.

Об этом товаре еще ничего не написали. Есть чем поделиться? Оставьте свой отзыв.

Таблица размеров гнезд для свечей зажигания

| Узнайте о свечах зажигания, размерах головок

Если вы один из тех людей, которым нравится работать с собственными автомобилями и мотоциклами, то вы должны быть знакомы со свечами зажигания. Они являются частью системы зажигания автомобиля (бензиновой или бензиновой) и отвечают за воспламенение смеси воздуха и топлива в каждом цилиндре. Для эффективного сжигания топлива свеча зажигания должна быть в очень хорошем состоянии. В рамках технического обслуживания (или ремонта) вы должны снять и очистить свечи зажигания или заменить их, если они не работают должным образом. Вы должны использовать гаечный ключ или трещотку с правильным размером гнезда, чтобы снять и установить свечу зажигания. В этом руководстве мы немного узнаем о свечах зажигания, различных размерах гнезд для свечей зажигания, а также о том, как найти правильный размер гнезда свечи зажигания.

Описание

Система зажигания в автомобилях

Когда вы вставляете ключ в автомобиль и поворачиваете его в положение зажигания (или нажимаете кнопку электронного запуска в большинстве современных автомобилей), ЭБУ автомобиля устанавливает электрическое соединение между аккумулятором и первичная катушка зажигания.

Когда мы запускаем двигатель, пульсирующее напряжение в первичной обмотке индуцирует напряжение во вторичной обмотке, которое может достигать 20 000–25 000 В (или более). Затем это высокое напряжение подается на свечу зажигания, которая затем создает дугу в воздушном зазоре, воспламеняя воздушно-топливную смесь. Это вызывает высокое давление в цилиндре и в результате толкает поршень вниз и запускает двигатель.

Когда двигатель запущен, система зажигания повторяет этот процесс преобразования низкого напряжения от аккумулятора в высокое напряжение, посылая его на свечу зажигания и дугу, воспламеняющую топливо в соответствии с указаниями ЭБУ.

Краткое примечание о свечах зажигания

Из приведенного выше обсуждения ясно, что система зажигания является важной частью всех двигателей внутреннего сгорания. Хотя в типичной системе зажигания есть много частей, давайте сосредоточимся на свече зажигания.

Свеча зажигания состоит из основного центрального электрода, окруженного керамическим изолятором. Часть этого изолятора покрыта металлической оболочкой с резьбой, позволяющей вкручивать его в головку блока цилиндров. Есть еще один электрод, который является заземляющим электродом. Он является частью металлического корпуса и соединяется с металлической рамой автомобиля (которая действует как отрицательная клемма).

Между центральным электродом и заземляющим электродом имеется небольшой зазор, известный как воздушный зазор. Когда мы создаем разность потенциалов (прикладывая высокое напряжение от катушки зажигания к центральному электроду) между двумя электродами, молекулы газа в воздушном зазоре ионизируются и образуют область заряда.

Эта область заряда перекрывает воздушный зазор между электродами. При достаточной электрической энергии ток течет через область заряда, и молекулы газа становятся сверхгорячими и создают плазму (которая выглядит как дуга). Эта высокая температура плазмы ответственна за воспламенение топливно-воздушной смеси.

Важным моментом в конструкции свечи зажигания является то, что металлический корпус не только действует как клемма заземления, но и обеспечивает прочность конструкции, чтобы выдерживать крутящий момент при затягивании или извлечении свечи из цилиндра.

В результате металлическая оболочка также состоит из шестигранной гайки, расположенной чуть выше резьбы. Мы можем использовать гаечный ключ или трещотку с правильным размером гнезда, чтобы вставить или снять свечу зажигания.

Размер свечи зажигания

Международная организация по стандартизации (ISO) и Общество автомобильных инженеров (SAE) имеют соответствующие стандарты для длины, размера шестигранника, диаметра резьбы и шага свечей зажигания.

Когда мы говорим «размер свечи зажигания», мы обычно имеем в виду диаметр резьбы свечи зажигания. Два наиболее распространенных размера свечей зажигания в современных мотоциклах и небольших автомобилях — 14 мм и 18 мм.

Некоторые производители автомобилей также используют свечи зажигания с большим шагом резьбы 16 мм и свечи зажигания с длинным вылетом 12 мм.

Таблица размеров головок свечей зажигания

A Размер головок свечей зажигания зависит от размера шестигранной гайки на металлическом корпусе. В следующей таблице показана таблица размеров гнезд для свечей зажигания для некоторых наиболее часто используемых свечей зажигания.

Размер свечи зажигания (дюймы)	Размер свечи зажигания (мм)	Размер гнезда (дюймы)	Пример использования
7/8	22	7/8	Редко
13/16	20	13/16	Автомобили
3/4	19	3/4	Малые двигатели (газонокосилки)
16. 11	18	16/11	Старые BMW
5/8	16	5/8 (16 мм)	Очень часто (самокаты, мотоциклы, автомобили)
16 сентября	14	16 сентября	Большинство азиатских автомобилей и некоторые автомобили Ford

Снятие и установка свечи зажигания

Хорошая свеча зажигания не только эффективно сжигает топливо (без потерь), но и помогает двигателю работать в течение длительного времени. Следовательно, важно осматривать, очищать и, при необходимости, заменять свечи зажигания в ваших автомобилях и мотоциклах. В большинстве автомобильных руководств по эксплуатации (или руководств по техническому обслуживанию) указывается, когда следует проверять/чистить/заменять свечи зажигания.

Свечи зажигания хороши тем, что с ними относительно просто работать, и вы можете снимать и устанавливать их без необходимости посещения мастерской. Если вы планируете вынимать свечу зажигания самостоятельно, важно иметь подходящие инструменты, а также принять необходимые меры предосторожности.

Говоря об инструментах, вам понадобится трещотка, свечной ключ и универсальный шарнир. Здесь очень важно выбрать правильный размер патрона свечи зажигания. В случае неправильной розетки она соскользнет с вилки и может сломать изолятор (фарфор).

Когда у вас есть нужные инструменты, убедитесь, что двигатель выключен в течение значительного периода времени, чтобы он как следует остыл. Не работайте на недавно остановленных двигателях. Сначала снимите провод свечи зажигания.

Затем, используя комбинацию трещотки, свечной головки и, при необходимости, удлинителя, отвинтите свечу зажигания, и, пока вы вынимаете головку, свеча выпадет вместе с ней.

После извлечения свечи зажигания осмотрите и очистите ее. Перед установкой свечи зажигания обратно в цилиндр используйте фонарик и проверьте, чисто ли гнездо свечи зажигания в цилиндре.

Теперь установите свечу зажигания на место и закрутите ее рукой на пару оборотов. Затем вы можете использовать храповик и гнездо, чтобы затянуть свечу зажигания. Если вы полный новичок, то можете использовать динамометрический ключ.

Заключение

Свечи зажигания являются важной частью современных двигателей внутреннего сгорания (бензин/бензин). Здоровая свеча зажигания поможет двигателю более эффективно сжигать топливо. Так, часто все производители автомобилей рекомендуют регулярный осмотр свечей зажигания. Вы можете легко снимать-осматривать-очищать-устанавливать свечи зажигания самостоятельно, если у вас есть правильный набор инструментов. И важным инструментом является свечной ключ. В этом руководстве мы рассмотрели некоторые популярные размеры гнезд свечей зажигания, а также процедуру снятия и установки свечи зажигания.

Таблица размеров резьбы свечей зажигания

Связанные ресурсы: оборудование

Таблица размеров резьбы свечей зажигания

Руководство по проектированию оборудования ANSI и таблицы Отверстие

Стандарт SAE включает следующие размеры: 7⁄8- дюймовый номинальный диаметр с 18 витками на дюйм: 18-миллиметровый номинальный диаметр с 18- номинальный диаметр в миллиметрах с шагом 1,5 миллиметра; номинальный диаметр 14 мм с шагом 1,25 миллиметра; номинальный диаметр 10 мм с шагом 1,0 мм; номинальный диаметр 3⁄8 дюйма с 24 витками резьбы на дюйм; и номинальным диаметром 1⁄4 дюйма с 32 резьбы на дюйм.

Во время изготовления, чтобы предотвратить износ инструментов для нарезания резьбы. в допустимых пределах резьба в свечном ГО (кольце)мере должна быть нарезана максимальному внутреннему диаметру свечи зажигания; а в резьбовом отверстии ГО (заглушка) калибр минимальному наружному диаметру резьбового отверстия.

Стандартная резьба SAE для свечей зажигания

Размер a Ном. × Шаг	Большой диаметр		Диаметр шага		Малый диаметр
	Макс.	Мин.	Макс.	Мин.	Макс.	Мин.
Резьба свечей зажигания, мм (дюймы)
M18 × 1,5	17. 933 (0,07060)	17.803 (0,7009)	16.959 (0,6677)	16.853 (0,6635)	16.053 (0,6320)	—
M14 × 1,25	13.868 (0,5460)	13.741 (0,5410)	13.104 (0,5159)	12.997 (0,5117)	12.339 (0,4858)	—
M12 × 1,25	11.862 (0,4670)	11.735 (0,4620)	11.100 (0,4370)	10,998 (0,4330)	10.211 (0,4020)	—
M10 × 1,0	9,974 (0,3927)	9,794 (0,3856)	9. 324 (0,3671)	9.212 (0,3627)	8.747 (0,3444)	—

Свечи зажигания Отверстия с резьбой

Размер и Ном. × Шаг	Большой диаметр		Диаметр шага		Малый диаметр
	Макс.	Мин.	Макс.	Мин.	Макс.	Мин.
Резьба с резьбой, мм (дюймы)
M18 × 1,5	…	18.039 (0,7102)	17.153 (0,6753)	17. 026 (0,6703)	16.426 (0,6467)	16.266 (0,6404)
M14 × 1,25	… …	14.034 (0,5525)	13.297 (0,5235)	13.188 (0,5192)	12.692 (0,4997)	12.499 (0,4921)
M12 × 1,25	… …	12.000 (0,4724)	11.242 (0,4426)	11.188 (0,4405)	10.559 (0,4157)	10.366 (0,4081)
M10 × 1,0	… …	10.000 (0,3937)	9.500 (0,3740)	9. 350 (0,3681)	9.153 (0,3604)	8.917 (0,3511)

^a M14 и M18 предпочтительны для новых применений.

Обозначения резьбы

Основные и дополнительные определения резьбы

В целях сохранения износа резьбонарезного инструмента в допустимых пределах резьба в калибре GO (кольца) свечи зажигания должна быть усечена до максимального малого диаметра свечи зажигания, а в калибре GO (пробки) с резьбовым отверстием — до минимальный наружный диаметр резьбового отверстия. Плоский калибр-пробка для проверки малого диаметра резьбового отверстия должен быть минимально установленным. Форма резьбы соответствует метрической ISO

Ссылка: Международное общество автомобильной инженерии (SAE)
