Автомастер. Динамометрический ключ — устройство контроля за усилием затяжки резьбовых соединений

Современные машины и оборудование представляют собой технически сложные изделия, многие узлы и агрегаты которых имеют поверхности с высокими допусками точности, при соединении таких поверхностей необходимо точно соблюдать усилие соединения. Поэтому при их обслуживании и ремонте невозможно обойтись без динамометрического ключа.

Динамометрический ключ является устройством, при помощи которого происходит контроль за усилием затяжки резьбовых соединений при ремонте или механической сборке узлов и агрегатов различных механизмов.

Усилие, контролируемое динамометрическим ключом, измеряется в Ньютонах на метр (Н/м) или в килограмм силы на метр (кгс.м). Усилие затяжки резьбового соединения имеет прямую связь с физическими размерами крепежа — чем больше усилие, тем большие размеры имеет крепеж.

Динамометрический ключ необходимо подбирать таким образом, чтобы усилие, которое необходимо контролировать, находилось ближе к середине диапазона ключа.

Поэтому, аналогично торцевым головкам, динамометрические ключи изготавливаются с разными присоединительными квадратами 1/4 , 3/8, 1/2, 3/4 и 1 дюйм. Усилие, которое способен контролировать ключ, также разбито на диапазоны:

динамометрические ключи с присоединительным квадратом 1/4 дюйма (от 5 до 25 Н/м)
динамометрические ключи с присоединительным квадратом 3/8 дюйма (от 5 до 25 Н/м и от 20 до 110 Н/м)
динамометрические ключи с присоединительным квадратом 1/2 дюйма (от 42 до 210 Н/м и от 50 до 350 Н/м)
динамометрические ключи с присоединительным квадратом 3/4 дюйма (от 100 до 600 Н/м, от 150 до 800 Н/м и от 200 до 1000 Н/м)
динамометрические ключи с присоединительным квадратом 1 дюйм (от 200 до 1000 Н/м)

Динамометрический ключ необходимо подбирать таким образом, чтобы

усилие, которое необходимо контролировать, находилось ближе к середине диапазона ключа. В течении всего срока службы ключ требует периодической проверки точности его срабатывания. Регулировка ключа производится на специальном станке, который позволяет устранить отклонение срабатывания ключа от заданного усилия. Частота, с которой необходимо проводить регулировку динамометрического ключа, зависит от интенсивности его работы, но не должна проводиться реже, чем один раз на 10 000 срабатываний ключа.

Динамометрические ключи бывают механические, по достижении усилия производящие ощутимый рукой щелчок в рукояти ключа, и электронные, подающие по достижении усилия звуковой сигнал. Погрешность у электронных ключей на несколько процентов ниже, чем у механических, но цена на электронные динамометрические ключи соответственно выше.

Ознакомится с техническими характеристиками, подробным описанием и ценами на ключи, Вы можете в соответствующем разделе нашего сайта динамометрические ключи

Выбор динамометрического ключа. Hazet или Snap-on?

Устройство динамометрического ключа предполагает соединение двух инструментов в один: обычного разводного ключа и динамометра. Первый нужен для затягивания гаек, болтов и других резьбовых креплений. Второй измеряет силу приложенного усилия при затяжке. Внешне приспособление напоминает металлическую трубку со шкалой, на которой отмечается сила, приложенная к затяжке. Этот инструмент незаменим на СТО и веломастерских, да и многим любителям двух и четырехколесного транспорта пригодится.

Зачем используется динамометрический ключ?

Долгие годы мир знал только сталь. Из нее делались и рамы велосипедов, и кузова машин, и даже детские коляски. К счастью, в наши дни появилось огромное количество разнообразных металлических сплавов, от алюминия до карбона, которые применяются в машиностроении. Из них делают, как отдельные крепления, элементы, так и целые узлы и агрегаты. И на каждом месте соединения в современной технике производитель указывает необходимый момент затяжки. Таковым считается тот, в который крепление оказывает оптимальное давление на всю систему. Именно динамометрический ключ, инструкция к которому крайне проста, указывает на этот момент. Если еще проще, то с помощью этого устройства можно определить, когда необходимо докрутить еще пару оборотов, а в каком случае правильнее этого не делать.

У некоторых могут возникнуть вопросы – зачем вообще этот ключ, если много лет мастера на СТО обходились без него. Ответ не заставит себя ждать – изменились времена, материалы, инструменты и требования к уровню обслуживания техники. Диапазон силы затяжки на деталях начали писать не зря. Эта информация при использовании динамометрического ключа позволит избежать:

лопнувших или прикипевших гаек;
сорванных шпилек;
зарваных болтов;
скрученной резьбы.

Да и еще многих неприятных ситуаций, как автомобилистам, так и велосипедистам, и даже в быту при монтаже техники или мебели. Кстати, особенно актуально, когда производитель рекомендует затянуть все крепежи изделия с одинаковой силой. И если колесные болты у машин еще могут перетерпеть затяжку “на глаз”, то лопнувшая из-за слишком сильной затяжки карбоновая втулка для сиденья байка за 500 евро – совсем не порадует.

Так что лучше, приобрести динамометрический ключ, особенно, рабочим, регулярно сталкивающимся с ремонтом автомобилей, мотоциклов или велосипедов.

Разновидности динамометрических ключей

Инструменты такого типа делятся на два основных вида: предельные и индикаторные. Отличаются они методикой использования и индикацией необходимого усилия затяжки.

Предельные ключи динамометрические

Название свое эти инструменты получили благодаря тому, что при достижении выставленной силы затяжки (предела) издают привлекающий внимание звук, например, щелчок, или сигнализируют другим способом. Именно предельные ключи используются чаще всего, т.к. работать с ними просто – мастер перед началом работы выставляет требуемое усилие, и крутит прибор до его достижения. Это удобно, но с другой стороны, предельные ключи имеют большую погрешность.

Индикаторные динамометрические ключи

Эксплуатация таких инструментов предполагает постоянное наблюдение за индикатором, расположенным на ключе. Как только, усилие достигает подходящего значения, затягивание прекращается. Индикаторные приборы делятся на три типа, в зависимости от шкалы индикации:

Ключ динамометрический стрелочный. Это классика, где индикатором усилия выступает обычная стрелка на цифровой шкале. Прост в эксплуатации, непритязателен к условиям хранения, стоит дешево. И используется крайне редко из-за низкой точности. Конечно, лучше затягивать стрелочным, чем полагаясь на интуицию, но лучше выбрать более современный вариант.

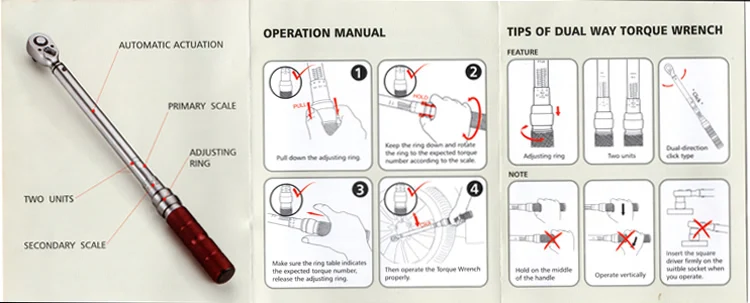

Щелчковый динамометрический ключ. Является симбиозом предельного и индикаторного инструмента. Имея на ручке шкалу измерения усилия для зрительного наблюдения, позволяет также выставлять нужное значение, а при его достижении щелкает. Собственно, именно благодаря этому звуку и получил свое название. К достоинствам относится хорошая точность измерения усилия, а к недостаткам – хрупкость. При падениях, ударах или других механических воздействиях балансир смещается, искажая показатели шкалы.

Также нужна периодическая калибровка. В общем, с этим инструментом нужно быть очень осторожным.
Ключ динамометрический электронный. Считается профессиональным прибором с наивысшими показателями точности, единственным минусом будет высокая цена. Шкала динамометра электронная, может издавать сигнал при достижении необходимого усилия затяжки, а погрешность составляет не более 1%. Обычно стоимость таких ключей слишком высока для обычного автомобилиста, поэтому чаще всего они встречаются на СТО.

Также ключи можно разделить по размерам шкалы измерения усилий. Так, некоторые инструменты имеют шкалу до шести NM, другие до двухсот, а некоторые даже свыше трех сотен NM.

Работа с ключами разных типов схожа. Нужно либо следить за показателем шкалы самостоятельно, либо выставить значение и ждать соответствующего сигнала о его достижении.

Какой компании выбрать динамометрический ключ: Hazet или Snap-on?

Если говорить о покупке такого инструмента, то максимальное внимание нужно уделить производителю. Их существует огромное количество, но лидеров выделить не сложно: Hazet и Snap-on. Что это за фирмы, и почему достойны звания ТОП, рассмотрим ниже.

Hazet: инструмент для профессионалов

Этот производитель считается лучшим в Европе. Родина ключей – Германия, что само по себе говорит о точности шкалы, прочности материалов и качестве изготовления. Бренд входит в сотню лучших немецких компаний благодаря:

внедрению инновационных разработок;
широкому ассортименту динамометрических ключей;
наличию приборов для легковых и грузовых автомобилей.

Инструмент Hazet считается профессиональным, его часто покупают для работ на специализированных предприятиях. Эксплуатация девайсов этой фирмы удобна и эффективна, а качество сборки, обтяжки и головки позволяет не беспокоится о правильности приложения силы затяжки.

Snap-on: инструмент с мировым именем

Производитель, пришедший на наш рынок из-за океана, базируется в США – и офис, и производства. Американцы знают толк в хороших машинах, и еще лучше разбираются в их качественном ремонте, стараясь максимально упростить этот процесс. Поэтому динамометрические ключи Snap-on пользуются популярностью, как у профессиональных механиков, так и у обычных водителей. Приспособления этого бренда отличаются:

удобными рукоятками;
точными измерительными шкалами;
различными резьбовыми решениями.

Моделей ключей от Snap-on очень много, от маленьких до тех, которыми можно затянуть вообще все, что угодно (в разумных пределах).

Динамометрические ключи: какой выбрать?

Фактически, и Hazet, и Snap-on очень похожи. Производители занимают ведущие позиции на рынках родных стран и очень популярны по всему миру. Выбирая между этими брендами, оцените в первую очередь стоимость изделий, ведь качество сомнению не поддается. При покупке также смотрите на габариты ключа и интервал момента затяжки. Последний важен для точной настройки усилия – чем шаг меньше, тем больше вариантов настройки существует, и, соответственно, выполняется она точнее.

Где купить динамометрический ключ?

Оптимальный вариант – интернет-магазин. Это удобно, быстро и современно. Но магазинов много, какой же выбрать? Во-первых, отечественный. Во-вторых, с широким ассортиментом. В-третьих, с доставкой и официальной гарантией. И в-четвертых, с адекватными и квалифицированными сотрудниками. Всем этим пунктам соответствует только один интернет-магазин в Украине – Автомеханика. Здесь продают оборудование и инструменты для СТО: недорого, официально и от известных производителей. Заходите на сайт, выбирайте товар и оформляйте покупку – с помощью консультанта этот процесс займет не более пяти минут.

Динамометрические ключи

от Norbar

Динамометрические ключи от Norbar

NorTorque использует проверенный механизм и внутренние компоненты Norbar и объединяет их в функциональный и привлекательный динамометрический ключ.

НорТорке

С момента своего первоначального выпуска в 1984 году, отмеченного наградами, и обширной реконструкции в 2000 году линейка профессиональных динамометрических ключей Norbar стала одной из самых популярных серий гаечных ключей, доступных во всем мире.

В этой модернизированной версии сохранены основные принципы точности, долговечности и комфорта, но каждая составная часть является новой и улучшенной.

Новые профессиональные ключи

При разработке линейки инструментов TT компания Norbar уделяла большое внимание точности (+/-3%), простоте настройки и комфорту в использовании.
Быстрая и легкая регулировка по всей шкале и блокировка регулировки позволяют пользователю легко установить ключ и предотвратить случайную регулировку.
Модели TT доступны с храповиком, фиксированными головками или рукоятками с внутренней резьбой.

Видео о продукте

ТТ ключи

Точность динамометрических ключей Norbar SL0 превосходит все международные стандарты и может поставляться с фиксированной головкой, втулкой 16 мм или внутренней резьбой 9 x 12 мм.

Все модели также доступны в виде предустановленных типов «P».

SL0 Ключи

Промышленная линейка динамометрических ключей Norbar является самой надежной и обеспечивает точность результатов ±4% даже в тяжелых условиях работы.

Имеются модели, рассчитанные на крутящий момент от 100 Н·м до 2000 Н·м, и могут поставляться как регулируемые или предварительно настроенные модели типа «P». Также доступна версия Torque Handle для крутящего момента от 130 до 550 Н·м.

Видео о продуктах

Промышленные ключи

Модель «Professional» — это основная линейка динамометрических ключей Norbar, в которую входят самые популярные модели и самые разнообразные варианты моделей, подходящие практически для любого применения, включая регулируемые ключи, типы «P» и динамометрические рукоятки.

«Профессионал» предлагает идеальное сочетание точности (+/-3%), прочной конструкции, комфорта и простоты использования.

Профессиональные ключи

Профессиональные динамометрические ключи модели 650 имеют точность +/-3% от показаний и не зависят от длины, что означает, что для уменьшения усилия оператора можно использовать удлинительную рукоятку. Доступны модели для крутящего момента 130–1500 Н·м.

Все модели могут поставляться в регулируемом или Р-образном исполнении, а модель 650 также может поставляться в виде динамометрической рукоятки.

Профессиональные серии 650 — 1500

Модель 5 — это динамометрический ключ, который обеспечивает высокую точность и удобство сменных шестигранных бит 1/4 дюйма с точностью +/-6%.
Независимо от длины, модель 5 остается точной независимо от положения руки.

Профессиональная модель 5

Имеет встроенную точку крепления для безопасной работы на высоте и двусторонний плунжерный квадрат

Привязной динамометрический ключ

Использование мощных магнитов в некоторых отраслях промышленности увеличивается, а использование обычных стальных инструментов может быть опасным.

Компания Norbar разработала решение, заменив ферромагнитные компоненты в стандартном ключе Norbar, что привело к созданию инструмента с чрезвычайно низким магнитным следом при сохранении высоких стандартов всех других ключей Norbar. Имеются модели для крутящего момента от 1 до 50 Н·м.

Немагнитный

Динамометрические ключи для электродов

предназначены для затяжки угольных электродов с крутящим моментом до 3200 Н·м.

Электродный ключ диаметром 8″ использует профессиональную динамометрическую рукоятку в качестве механизма управления, более 8″ используйте промышленный динамометрический ключ.

Электродные ключи

Доступны торцевые фитинги

для динамометрических рукояток Norbar диаметром 16 мм и 22 мм.

Открытые концы, кольцевые концы, развальцованные концы, трещотки и глухие концы могут поставляться в метрическом или дюймовом исполнении, что подходит практически для любого применения.

Концевые фитинги

Ассортимент ремонтных комплектов и запасных квадратных хвостовиков для динамометрических ключей Norbar.

Ремкомплекты

Комплекты для ремонта рукояток

доступны для предварительно настроенных динамометрических ключей типа «P» и динамометрических рукояток Norbar.

Комплекты для ремонта рукоятки типа «P»

Доступны аксессуары для динамометрических ключей, от бесступенчатой трещотки для модели 5 до беспроводного адаптера для NorTronic.

Аксессуары для динамометрических ключей

Ручные мультипликаторы крутящего момента

Мультипликаторы HandTorque HT3 — это прочные, универсальные и недорогие комплекты мультипликаторов с усилием до 2700 Н·м.

Они имеют настоящее умножение 5:1 и поставляются с двумя типами реакции для максимальной универсальности. Идеально подходит для наборов инструментов для тяжелых транспортных средств.

Видео о продуктах

НТ3

Прочная конструкция HT4 означает минимальное техническое обслуживание и долгий срок службы, обеспечивая крутящий момент до 4500 Н·м.

Высокие передаточные числа позволяют использовать небольшой динамометрический ключ. Гарантированная точность лучше ±4%, каждый инструмент поставляется в переносном кейсе со сменным квадратным хвостовиком.

НТ4

Компактные размеры этой серии обеспечивают отличный доступ и простое и безопасное обращение с гарантированной точностью лучше +/-4%, до 7000 Н·м.

Все мультипликаторы серии Compact поставляются с сертификатом калибровки.

Компактная серия

Мультипликаторы HandTorque стандартной серии имеют гарантированную точность +/-4%, а для точного контроля крутящего момента могут быть установлены электронные датчики крутящего момента.
