Для чего нужны щетки в генераторе: Назначение щеток в генераторе постоянного тока. Генератор постоянного тока: устройство, применение

Содержание

Назначение щеток в генераторе постоянного тока. Генератор постоянного тока: устройство, применение

Принцип работы генератора постоянного тока основан на возникновении ЭДС в рамке, вращающейся в магнитном поле (рис. 6-1, а). За один оборот в каждой рабочей (активной) части рамки ЭДС дважды меняет знак. Чтобы ток во внешней цепи имел только одно направление (постоянное), применяют коллектор — два полукольца, соединенные с концами рамки, а рамку соединяют с внешней цепью через вращающийся коллектор и неподвижные щетки. Как только активная сторона рамки начнет пересекать линии магнитной индукции в противоположном направлении по сравнению с

предыдущим, соединенное с этой стороной полукольцо коллектора начнет соприкасаться с другой щеткой. Благодаря такому устройству направление тока во внешней цепи остается неизменным, хотя его значение изменяется (пульсирует, рис. 6-1, б).

Устройство промышленного генератора постоянного тока изображено на рисунке 6-2. На внутренней поверхности станины изготовленной из цельного чугунного литья, жестко укреплены главные полюсы 2 с обмотками возбуждения и дополнительные полюсы с обмотками для компенсации ЭДС самоиндукции и реакции якоря.

В большинстве случаев электромагниты питаются от самого генератора. Внутри станины помещается якорь 3, представляющий собой металлический цилиндр, набранный из штампованных пластин электротехнической стали. В продольных пазах на поверхности якоря размещается обмотка якоря, состоящая из соединенных между собой секций. Для сглаживания пульсаций ЭДС и тока обмотка


якоря равномерно размещена по всей поверхности, магнитное сопротивление между полюсами уменьшается благодаря стальному сердечнику якоря. Выводы обмоток припаивают к изолированным друг от друга и от корпуса машины медным пластинам коллектора 4, причем конец одной секции и начало следующей припаивают к одной и той же пластине. Коллектор жестко укреплен на валу якоря, на этом же валу крепят и вентилятор. Вал якоря помещается в подшипники подшипниковых щитов 5, укрепляемых на боковых сторонах станины. Между якорем и полюсами статора образуется незначительный воздушный зазор, благодаря которому якорь может свободно вращаться.

На цилиндрическую поверхность коллектора накладываются угольные щетки, вставленные в щеткодержатели 6. Для уменьшения сопротивления щетки часто прессуются из смеси угольного и медного порошка.

Машины постоянного тока часто делают многополюсными (рис. 6-3), при этом в каждой секции обмотки за один оборот значение и знак ЭДС изменяются столько раз, сколько полюсов. Магнитная цепь такой машины более сложная, при этом число пар щеток равно числу пар полюсов, а щетки одинаковой полярности соединяют вместе.

Принципы работы генератора постоянного тока рассмотрим более подробно.

Если якорь изготовить в виде кольца и на нем разместить обмотку в виде замкнутого тороида, то такой якорь называют кольцевым, а обмотку — спиральной. При вращении этого якоря в магнитном поле в витках его обмотки будут индуцироваться ЭДС (рис. 6-4, а). Оказывается, что в витках одной половины обмотки ЭДС имеет один знак, в витках другой половины — противоположный. Если витки равномерно распределены по поверхности якоря, то тока в обмотке не будет, так как действие ЭДС обеих половин взаимно компенсируется.

Если, например, у витков с внешней стороны частично снять изоляцию и с двух противоположных сторон наложить две неподвижные щетки (а и b) так, чтобы при вращении якоря они могли касаться каждого витка, то легко заметить, что вся обмотка как бы разделится пополам и при вращении якоря витки одной половины обмотки будут постепенно переходить в другую, при этом число витков каждой половины, полярность и значение ЭДС будут оставаться неизменными. Если теперь подключить нагрузку к щеткам, то во внешней цепи и в каждой половине обмотки установится постоянный ток.


Очевидно, что для более полного использования ЭДС обмотки щетки надо подключать в тех точках, где ЭДС не наводится. Прямая, проходящая через две такие точки, называется геометрической нейтралью (ГН). При таком расположении щеток обмотка оказывается разделенной на две параллельные ветви, соединенные между собой и внешней цепью щетками. Если щетки сместить относительно геометрической нейтрали, то в части витков каждой параллельной ветви ЭДС будет иметь противоположную полярность, а под щетками может начаться искрение, так как в закорачиваемых щетками витках (секциях) ЭДС отлична от нуля.

Кольцевой якорь можно усовершенствовать, если не снимать изоляцию с витков обмотки, а сделать от них отводы, соединенные с пластинами коллектора, а щетки наложить на коллектор (рис. 6-4, б). Если у такой машины сделать четыре полюса, то обмотка разделится на четыре части (рис. 6-5, а). Если далее вместо двух щеток поставить четыре и одноименные соединить между собой (рис. 6-5, б), то обмотка будет иметь четыре параллельные ветви. Легко видеть, что с увеличением числа параллельных ветвей ток нагрузки может быть соответственно увеличен.

Рассмотренный выше кольцевой якорь со спиральной обмоткой имеет существенные недостатки. Во-первых, магнитный поток замыкается через стенку кольца (якоря), минуя внутреннюю полость, поэтому активной стороной каждого витка обмотки является та, которая расположена на поверхности, а внутренняя часть витка для получения ЭДС не используется и служит лишь соединительным проводником. Это обстоятельство приводит к нерациональному расходу меди. Во-вторых, спиральную обмотку нельзя сделать по шаблону, поэтому в настоящее время машины с кольцевым якорем не изготовляют.

Генератор без щеток принцип работы, бесщеточный электрогенератор

Генератор без щеток принцип работы

Генераторы с компаундным возбуждением и компенсирующей ёмкостью

Наиболее простым по технической реализации является бесщёточный генератор с компаундным возбуждением и компенсирующей ёмкостью, подключенной к дополнительной обмотке. Такой генератор представляет собой явнополюсную синхронную машину с обмоткой возбуждения в роторе.

Обмотка возбуждения разбита на две секции, концы каждой из которых замкнуты через диод. Таким образом, индуцированный ток в обмотке возбуждения может протекать только в одном направлении, создавая постоянное магнитное поле.

Статор имеет две обмотки: основную и дополнительную. К основной обмотке подключается нагрузка. К дополнительной обмотке подключается компенсирующий конденсатор. Основная обмотка занимает 2/3 пазов статора, а дополнительная 1/3 пазов.

Работает генератор следующим образом. При начале вращения ротора тока в обмотках нет. Однако магнитопроводы статора и ротора имеют остаточную намагниченность. За счёт последней в обмотках начинает индуцироваться ток. Так как за счёт диодов ток в обмотке ротора может протекать только в одном направлении, магнитопровод ротора начинает намагничиваться. При этом вращающееся магнитное поле, создаваемое ротором, индуцирует в обмотках статора электродвижущую силу. Поскольку дополнительная обмотка статора нагружена на конденсатор, через неё начинает протекать переменный ток. Этот переменный ток создаёт переменное, но не вращающееся магнитное поле статора, которое индуцирует электродвижущую силу в обмотке ротора. Под действием этой электродвижущей силы в обмотке ротора возникает ток, который выпрямляется диодами и ещё сильнее намагничивает ротор. Это в свою очередь вызывает увеличение электродвижущей силы и тока в обмотках статора, что в свою очередь ещё сильнее намагничивает ротор. Процесс возбуждения развивается лавинообразно до входа магнитопроводов статора и ротора в режим насыщения.

В основной обмотке статора возникает электродвижущая сила номинальной величины. Генератор готов к подключению нагрузки.

При подключении нагрузки к основной обмотке в ней появляется ток, который создает своё магнитное поле. Если бы возбуждение генератора осталось на прежнем уровне, то напряжение на его выходных зажимах снизилось бы по двум причинам: падение напряжения на внутреннем сопротивлении и смещение магнитного поля относительно оси обмотки статора. Однако обмотки статора расположены таким образом, что их магнитные оси повернуты на 90 градусов. За счёт этого происходит поворот магнитного поля ротора в направлении основной обмотки, что увеличивает ЭДС индукции в ней. Чем больше ток основной обмотки — тем больше поворот магнитного поля ротора. Таким образом происходит стабилизация выходного напряжения генератора. Такой способ регулирования называется компаундным.

Генератор с компаундным возбуждением прост по конструкции, обладает малым весом и стоимостью, что обусловило его широкое применение в переносных бензиноэлектрических агрегатах («бензиновые электростанции»).

В то же время этому типу генераторов присущ ряд недостатков, а именно:

  • генератор может быть только однофазным;
  • в случае подключения к генератору нагрузки с нелинейным характером сопротивления (например, нагреватель, включенный через диод) процесс компаундирования нарушается — напряжение на выходе генератора может оказаться сильно завышенным.
  • коэффициент полезного действия генератора относительно невысок, так как существенная часть энергии переменного магнитного поля теряется на перемагничивание магнитопроводов, работающих в режиме близком к насыщению.

Устройство

Самыми распространенными, за счет простоты конструкции и практической надежности, являются бесщеточные синхронные генераторы с компаундной системой возбуждения.

Как любая другая электрическая машина, данный генератор состоит из двух ключевых узлов:

  • вращающийся ротор, с расположенными на нем обмотками возбуждения с выпрямительными диодами;
  • неподвижный статор, с основной обмотки которого снимается напряжение для питания потребительской нагрузки, а дополнительная обмотка с компенсирующим конденсатором предназначена для усиления магнитного потока. Обмотки статора питаются напрямую от ступенчатого стабилизатора напряжения и, как правило, соединены по схеме «звезда».

При пуске генератора, ток в обмотках ротора индуцируется остаточной намагниченностью железа генератора. За счет кремниевых выпрямительных диодов, ток индуцирует постоянное магнитное поле, которое при вращении приводит к возбуждению ЭДС в статорных обмотках. Замкнутая через компенсирующий конденсатор дополнительная обмотка, усиливает начальную намагниченность и запускает процесс лавинообразного возбуждения генератора, продолжающийся до момента насыщения магнитного потока. После этого, к генератору можно подключать потребительские устройства и агрегаты.

Чтобы подключение нагрузки не приводило к понижению выдаваемого напряжения, применяется компаундное регулирование. Оно осуществляется за счет того, что обмотки статора располагаются таким образом, чтобы оси их магнитных полей были смещены на 90 градусов. При этом, увеличение тока в цепи нагрузки приводит к повороту магнитного поля ротора в сторону основной обмотки и, следовательно, увеличению индуцируемой в ней ЭДС. Выходное напряжение стабилизируется.

Преимущества и недостатки

По сравнению с обычными генераторами бесщёточный имеет ряд преимуществ:

  1. Нет угольной пыли, являющейся причиной электрических пробоев.
  2. Нет необходимости в замене изношенных щеток и проточке коллектора якоря.
  3. Меньшее количество механических конструкций даёт более высокую надежность при минимальных трудозатратах на обслуживание.
  4. На работу бесщёточного синхронного генератора не влияют окружающие климатические условия, его применение экономически целесообразно.
  5. Бесщёточные генераторы просты по конструкции и недороги.

К недостаткам можно отнести то, что данные генераторы могут быть только однофазными и имеют невысокий КПД, что, впрочем, устранимо путем применения системы независимого возбуждения с электронными регуляторами.

Бесщёточный синхронный генератор в настоящее время активно используется в бензиновых электростанциях, в речных и морских судах — везде, где их применение оправдано требованиями повышенной надёжности и долгого срока эксплуатации.

Источник: http://podvi.ru/elektrodvigatel/chto-takoe-besshhetochnyj-sinxronnyj-generator.html

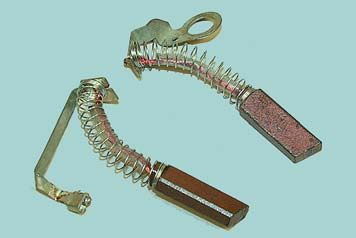

Щетки для электроинструмента: назначение, выбор и замена

В строительстве электроинструмент является незаменимым помощником. Используется он при сверлении отверстий, вбивании гвоздей и др. Все электроинструменты оборудованы специальными щётками, назначение которых заключается в передачи электрического тока. Снимая напряжение со статора, щётки подают его на коллектор ротора/якоря, что требуется для создания вращения. Таким образом, щётки применяются в качестве токоподвода и при этом обладают необходимыми свойствами для выдерживания механических нагрузок в ходе вращения якоря.

Изготавливаются, как правило, из угля или графита. В основной материал могут быть добавлены различные примеси, для соответствия продукции определённым стандартам. Например, есть угольные щетки, выполненные из материалов, снижающих искрообразование во время работы. Но, в основном, главная цель изготовителей – увеличение срока эксплуатации. Для большей продолжительности работы щёток, не следует давать слишком высокие нагрузки на электроинструмент. К разновидностям деталей относятся:

  • Угольные щетки;
  • Омедненные;
  • Угольно-графитные;
  • Медно-угольные;
  • Графитные;
  • Медно-графитные.

Графитовые щетки

Широкий выбор щёток для электроинструмента не гарантирует их высокое качество. Неспециалисту трудно выявить подделку из-за множества различных нюансов. Поэтому такие детали лучше приобретать у авторизированных дилеров и менять их в соответствующих сервисных центрах. Это будет гарантией качественной установки с проверкой общего состояния инструмента и его щёточного узла.

Угольные щетки

Рекомендации по выбору

При подборе щёток, в первую очередь следует обращать внимание на материал для их изготовления: здесь важна хорошая проводимость электричества и прочность (твёрдость) самого изделия, влияющая на его долговечность. Одной из важных характеристик деталей является активное сопротивление, которое учитывается при расчёте данных по обмотке двигателя и номиналу пускорегулирующих устройств. Этим требованиям полностью отвечают угольные щетки. Угольному материалу характерно дополнительное преимущество: при появлении дуги напряжения, не происходит приваривание к металлическим поверхностям (при работе двигателя дуга электричества возникает довольно часто).

Многие фирменные угольные щетки комплектуются механизмом автоматического отключения: в деталь устанавливается специальная пружина с непроводящим наконечником, выполненным из керамики. Достигнув определённого уровня износа, пружина выталкивает наконечник и электроинструмент выключается. При износе, без данного механизма, на коллектор может воздействовать пружина щёткодержателя или поводок щётки, приводя к поломке якоря (рекомендуется время от времени проводить анализ состояния щёточного узла и самих щёток).

Наименьшим сроком службы характеризуются генераторные щётки. Такие детали, кроме собственного износа, негативно влияют и на работу двигателя. Выполнены эти изделия из почти чистой меди, при незначительном добавлении угольных компонентов, графита и других примесей. Данные детали рассчитаны на величину тока, соответствующую величине в генераторах (значительно большей, по сравнению с двигателем). Ставить их в электроинструменты нельзя: такие действия могут сразу вызвать короткое замыкание цепи. Если же якорь успеет поработать, то большое напряжение и повышенная температура выведут обмотку из строя, из-за чего потребуется дорогостоящий ремонт.

Важно! Медь коллектора якоря может быть твёрдой или мягкой. Для мягкой меди нужно выбирать специальные мягкие щётки. Если в данном случае установить жёсткие изделия, то коллектор за короткий срок может полностью износиться, и потребуется ремонт по замене якоря. При установке мягких деталей на жёсткий коллектор — из строя выйдут сами щётки.

Замена щёток

Для правильной работы инструмента важна точная настройка щёточного узла, включающего прижимное устройство, контактную группу и направляющий профиль. Для электроинструментов невысокого класса иногда используют бесконтактные щёткодержатели. При неправильной регулировке прижима щётки, коллектор, а также щёточный узел могут перегреться, приводя к неисправности якоря.

Изготовленные заводом-производителем, данные детали часто характеризуются небольшим сроком службы. В этой связи многие профессиональные инструменты оборудованы клапаном доступа. Эта технология позволяет менять детали без особого труда. Однако подходят такие графитовые щётки только моделям, которым они были предназначены. В случае экстренного ремонта, некоторые мастера извлекают данные детали из рабочего устройства и переставляют его на нерабочее, подгоняя размеры с помощью напильника. Этот способ для широкого использования не подходит и вряд ли даст хороший результат при эксплуатации изделия. Главный признак того, что ресурс данных деталей подходит к концу – яркое свечение через корпус. Механизм шлифмашины охлаждается, пропуская сквозь себя воздух вместе с частицами абразива, что постепенно разрушает материал щёток.

Для замены потребуется выполнить следующие действия:

  1. Открутив крышку отсека, извлеките всё, что осталось от данных деталей. Якорь и остальные части электроинструмента, скорее всего, разбирать не потребуется. Закрепляются угольные щетки в подпружиненных щёткодержателях или в латунных стаканах. Чтобы пружины в ходе ремонта не упёрлись в стенки коллектора, предусмотрены специальные штырьки для парковки.
  2. Снимите щётки вместе с держателем. Процесс деформации может отражаться неравномерно: выработка зависит от положения деталей по отношению к струе воздушно-абразивной смеси.
  3. С помощью штангенциркуля замерьте извлечённые детали и сравните их размер с новыми запчастями. При необходимости, более крупные щётки можно доработать наждачкой (зернистость 150), а также плоским надфилем.
  4. Сравните положение вывода контактных проводов. Если запчасти не подходят, может потребоваться дополнительное вырезание канавки для проводков.
  5. Установите запасную деталь и присоедините провода к соответствующим клеммам. При необходимости можно использовать старые провода, припаяв их к новым изделиям.

После установки проверьте работу инструмента: новые детали не должны искрить, и рабочий звук должен быть ровным, без резких перепадов.

Как выбрать графитовые, меднографитовые и угольные щетки для электродвигателя, генератора, преобразователя и других электрических машин.

Графитовые, меднографитовые и угольные электроконтактные щетки, (по тексту далее «щетки») применяются во множестве электрических машин, там где необходимо обеспечить подвижный электрический контакт. Широкий выбор щеток для электродвигателей и генераторов представлен здесь.

В процессе работы щетки изнашиваются, уменьшаясь по длине, и рано или поздно наступает момент когда износившиеся щетки необходимо поменять на новые. Для правильного подбора и замены износившихся щеток необходимо знать следующие параметры:

1. Размеры щетки.

Например 10х12,5х32 , первые две цифры – это размер окна в которое вставляется щетка, последняя цифра – это длина щетки, она будет изнашиваться в процессе работы.

Существует два основных типа щетки, это: одинарные и разрезные.

Одинарная щетка — это цельный брусок с выводами или без них, выглядит примерно так:

Большинство электроконтактных щеток являются одинарными.

Разрезная щетка — это два бруска объединенных общим проводом, выглядит примерно так:

Разрезные щетки — это две щетки объеденённые одним токоведущим проводом. Например размер пишется 2/16х32х40 К1-8 (тип конструкции), тот же размер может быть записан как 32х32х40 К1-8Р (буква Р в конструкции означает что щетка разрезная.)

Крупные электрографитовые щетки делают разрезными для лучшего электрического соединения и оптимального износа при работе

2. Марка материала щетки.

Это то из чего состоит щетка. Условно все щетки подразделяются на две категории : это Графитовые и Меднографитовые.

Графитовые щетки состоят из графита различной плотности и с различными добавками и связующими которые придают материалу необходимые характеристики.

Меднографитовые щетки помимо вышеперечисленного имеют еще в своем составе цветные и драгоценные металлы такие как медь, свинец, олово, серебро, что делает их более твердыми, износостойкими и позволяет пропускать бОльшие токи, но при этом уменьшает линейную скорость эксплуатации щетки (линейная скорость – это скорость с которой щетка трется о поверхность токосъемного устройства).

При замене отработавших щеток лучше всего поставить щетки той-же марки, однако в подавляющем большинстве случаев допускается замена на другие марки с не сильно отличающимися характеристиками.

Марка материала щетки как правило указывается либо условным обозначением на теле щетки, или на клеммах провода, или пишется полная марка на теле щетки. Если маркировка указана условным номером, то для расшифровки марки можно воспользоваться таблицей условных и полных  обозначений щеток.

Расшифровка условных обозначений марок материала щеток

Условное обозначение

Полное обозначение

Условное обозначение

Полное обозначение

Условное обозначение

Полное обозначение

9

МГС5

56

611ОМ

83

М3

12

ЭГ2А

59

ЭГ4Э

84

ЭГ84

14

ЭГ4

61

ЭГ61

85

ЭГ85

17

МГ

62

ЭГ62

86

М6

18

ЭГ8

63

ЭГ63

87

ЭГ51А

19

МГ4

65

ЭГ17

88

611М

20

Г20

66

ЭГ13П

89

МГС9А

21

МГСО

67

ЭГ13

91

МГ64

32

Г22

68

ЭГ2АФ

92

МГСО1

34

Г21

71

ЭГ71

93

М20

41

ЭГ14

72

МГС20

94

20

43

Г3

74

ЭГ74

95

МГ4С

44

Г4

74К

ЭГ74К

96

96-0

50

ЭГ50

75

ЭГ75

97

М1А

51

ЭГ51

77

МГСОА

103

Г33

52

МГС21

79

ЭГ74АФ

106

ЭГ86

53

МГС51

81

М1

108

ЭГ84-1



82

МГ2



Самые распространенные марки щеток на сегодня:

  • Электрографитовые ЭГ-14, ЭГ-4, ЭГ-8, ЭГ2А, ЭГ71, ЭГ-74, ЭГ8, Г3
  • Меднографитовые М1, МГСО, МГ4, МГ2, МГ, 611ОМ, МГС7

В случае если оригинальная марка неизвестна, то можно подобрать щетки по эксплуатационным характеристикам которые приведены в следующей таблице:

Марка

Тверд.

Удельное электрич. сопр., мк Ом*м

Коэффи-циент трения, не более

Плотн. тока, А/см2, не более

Номи-нальное давление на щетку, кПа

Линейная скорость, м/с, не более

Преимущественная область применения

ЭГ4

2 — 6

6 — 16

0,25

12

20

60

Электрические машины постоянного тока с резко выраженной неравномерностью нагрузки; гребные двигатели; электропривод вентиляторов, машины универсального назначения; Контактные кольца цепей возбуждения турбогенераторов мощностью менее 200 МВт и одноякорных преобразователей; Электрические машины постоянного тока небольшой мощности для контактных колец синхронных и асинхронных двигателей с фазным ротором

ЭГ14

8 — 30

20 — 38

0,25

12

40

45

Электропривод различного назначения, в т. ч. мощные двигатели и генераторы с резко выраженной неравномерностью нагрузок; гребные двигатели; сварочные и тяговые енераторы; Крановые двигатели постоянного тока; электрические машины постоянного тока для черной и цветной металлургии и для контактных колец

ЭГ141

10 — 30

20 — 60

0,3

17

30

50

Тяговые и вспомогательные электрические машины ж/д и городского транспорта, а также электрические машины общего промышленного применения

ЭГ2А

8 — 21

11 — 27

0,23

12

25

50

Вспомогательные электрические машины подвижного состава ж/д, тепловозов, промышленного транспорта; генераторы и двигатели с резко выраженной неравномерной нагрузкой

ЭГ50

11 — 31

19 — 39

13

15

60

Электродвигатель постоянного тока МЭ 272, для вентиляторов системы охлаждения двигателей транспорта

ЭГ2АФ1

6 — 22

10 — 32

0,23

15

20

90

Контактные кольца турбогенераторов и синхронных компенсаторов

ЭГ61А ЭГ61     УМК

20 — 65

36 — 72

0,15

17

40

60

Электрические двигатели напряжением до 500В для подвижного ж/д состава, современных магистральных электровозов

ЭГ-71 УМК

6 -14

19 — 35

0,30

12

25

45

Машины постоянного тока напряжением до 500 В. с тяжёлыми условиями коммутации

ЭГ74

15 — 55

35 — 75

0,22

20

40

50

Электрические машины постоянного тока с наиболее тяжелыми условиями коммутации и резко выраженной неравномерностью прикладываемых нагрузок; мощные тяговые двигатели некоторых типов современных локомотивов

ЭГ75

35 — 65

0,17

15

40

50

Электрические тяговые двигатели и высоковольтные вспомогательные машины современных магистральных электровозов; тяговые электрические машины с тяжелыми условиями коммутации и повышенными температурами нагрева

ЭГ841 ЭГ84    УМК

40 — 80

0,16

17

40

55

Тяговые и вспомогательные двигатели городского транспорта; тяговые двигатели мощных самосвалов с электроприводом

МГ-4

10 — 22

1,3 не более

0,20

24

25

30

Контактные кольца одноякорных преобразователей, асинхронных двигателей и синхронных генераторов; машины постоянного тока напряжением до 40 В

611ОМ

6 — 12

8 — 28

0,30

15

30

90

Электрические машины с контактными кольцами; электрические машины низковольтные коллекторные с облегченными условиями коммутации

Если у вас стояли щетки иностранного производства, то для того чтобы вам помогли подобрать наиболее подходящие, необходимо обратиться к сотрудникам нашей компании.

3. Конструкция щетки.

Конструкция щетки обозначает расположение токоведущих выводов на теле щетки, их количество а также наличие или отсутствие различных прорезей для крепления щетки.

Типовые конструкции электроконтактных щеток приведены в таблице.

Общий вид щетки

Тип щетки

Краткая характеристика и назначение щетки.

К1

Щетка прямоугольная неармированная. Применяется в радиальных щеткодержателях с пружинами различного исполнения

К1-1

Щетка прямоугольная c одним проводом на верхней поверхности по оси щетки. Применяется в радиальных щеткодержателях с пружинами различного исполнения

К1-2

Щетка прямоугольная c одним проводом на верхней поверхности , смещенным от оси щетки. Применяется в радиальных щеткодержателях с пружинами различного исполнения

К1-3

Щетка прямоугольная c двумя проводами на верхней поверхности , симметричными относительно оси щетки. Применяется в радиальных щеткодержателях с пружинами различного исполнения

К1-4

Щетка прямоугольная c одним проводом на меньшей боковой грани. Применяется в радиальных щеткодержателях с пружинами различного исполнения

К1-5

Щетка прямоугольная c одним проводом на большей боковой грани. Применяется в радиальных щеткодержателях с пружинами различного исполнения

К1-6

Щетка прямоугольная c двумя проводами на боковой грани. Применяется в радиальных щеткодержателях с пружинами различного исполнения

К1-7*

Щетка прямоугольная c двумя проводами на верхней поверхности , смещенными от оси щетки. Применяется в радиальных щеткодержателях с пружинами различного исполнения

К1-8*

Щетка прямоугольная c четырьмя проводами на верхней поверхности , симметричными относительно оси щетки. Применяется в радиальных щеткодержателях с пружинами различного исполнения

К2

Щетка со скошенной контактной поверхностью. Применяется в реактивных щеткодержателях

К2-1

Щетка cо скошенной контактной поверхностью и одним проводом на верхней поверхности щетки по оси щетки. Применяется в реактивных щеткодержателях

К2-2

Щетка cо скошенной контактной поверхностью и одним проводом на верхней поверхности щетки, смещенным от оси щетки оси щетки. Применяется в реактивных щеткодержателях

К2-3

Щетка cо скошенной контактной поверхностью и двумя проводами на верхней поверхности щетки, симметричными относительно оси щетки. Применяется в реактивных щеткодержателях

К2-7*

Щетка cо скошенной контактной поверхностью и двумя проводами на верхней поверхности ,смещенными от оси щетки. Применяется в реактивных щеткодержателях

К2-8*

Щетка cо скошенной контактной поверхностью и четырьмя проводами на верхней поверхности, симметричными относительно оси щетки. Применяется в реактивных щеткодержателях

К3-3

Щетка cо скошенными контактной и верхней поверхностями и двумя проводами на верхней поверхности. Применяется в реактивных щеткодержателях

К3-5

Щетка cо скошенными контактной и верхней поверхностями проводом на боковой грани. Применяется в реактивных щеткодержателях

К3-8*

Щетка cо скошенными контактной и верхней поверхностями и четырьмя проводами на верхней поверхности. Применяется в реактивных щеткодержателях

К4-2

Щетка прямоугольная со скосом на верхней поверхности с одним проводом на скосе. Применяется в радиальных щеткодержателях с пружинами различного исполнения

К5-2

Щетка со скошенной контактной поверхностью и одним проводом на скосе верхней поверхности. Применяется в реактивных щеткодержателях

К6-3

Щетка прямоугольная со скосами на верхней поверхности и двумя проводами на скосах. Применяется в радиальных щеткодержателях с пружинами различного исполнения

К6-8*

Щетка прямоугольная со скосами на верхней поверхности и четырьмя проводами на скосах. Применяется в радиальных щеткодержателях

К8

Щетка прямоугольная с пазом на верхней поверхности. Применяется в радиальных щеткодержателях

К8-2

Щетка прямоугольная с пазом и одним проводом на верхней поверхности, смещенным от оси щетки. Применяется в радиальных щеткодержателях с плоской ленточной пружиной

К8-3

Щетка прямоугольная с пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки. Применяется в радиальных щеткодержателях с плоской ленточной пружиной

К8-4

Щетка прямоугольная с пазом на верхней поверхности и одним проводом на меньшей боковой грани. Применяется в радиальных щеткодержателях с плоской ленточной пружиной

К8-5

Щетка прямоугольная с пазом на верхней поверхности и проводом на большей боковой грани. Применяется в радиальных щеткодержателях с плоской ленточной пружиной

К8-8*

Щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, симметричными относительно оси щетки. Применяется в радиальных щеткодержателях с плоской ленточной пружиной

К10-4

Щетка cо скошенной контактной поверхностью, пазом на верхней поверхности и одним проводом на боковой грани. Применяется в реактивных щеткодержателях

К11

Щетка cо скошенной контактной поверхностью, пазом на верхней поверхности и одним проводом на боковой грани. Применяется в радиальных щеткодержателях

К11-3

Щетка cо скошенной контактной поверхностью, со скошенным пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки. Применяется в реактивных щеткодержателях

К11-4

Щетка cо скошенной контактной поверхностью, скошенным пазом на верхней поверхности и одним проводом на боковой грани. Применяется в реактивных щеткодержателях

К11-8

Щетка cо скошенной контактной поверхностью, скошенным пазом на верхней поверхности и четырьмя проводами на верхней поверхности. Применяется в реактивных щеткодержателях

К12-3

Щетка прямоугольная с пазом и двумя проводами на верхней поверхности, с резиновой накладкой Применяется в радиальных щеткодержателях

К12-8*

Щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, с резиновой накладкой Применяется в радиальных щеткодержателях

К13-2

Щетка прямоугольная с пазом на верхней поверхности со скосом и одним проводом на скосе. Применяется в радиальных щеткодержателях с плоской ленточной пружиной

К14

Щетка прямоугольная с головкой на верхней поверхности. Применяется в радиальных щеткодержателях со спиральной проволочной пружиной

К14-1

Щетка прямоугольная с головкой на верхней поверхности и одним проводом на головке. Применяется в радиальных щеткодержателях со спиральной проволочной пружиной

К14-5

Щетка прямоугольная с головкой на верхней поверхности и одним проводом в боковой грани. Применяется в радиальных щеткодержателях со спиральной проволочной пружиной

К15-6

Щетка с контактной и верхней поверхностями, со скошенным пазом и двумя проводами в боковой грани. Применяется в реактивных щеткодержателях

К16-2

Щетка со скошенной контактной поверхностью, двумя скосами на верхней поверхности и одним проводом на скосе. Применяется в реактивных щеткодержателях

К17-2

Щетка со скошенной контактной поверхностью, двумя скосами на верхней поверхности и одним проводом в боковом скосе. Применяется в реактивных щеткодержателях

К17-3

Щетка со скошенной контактной поверхностью, тремя скосами на верхней поверхности и двумя проводами в боковых скосах. Применяется в реактивных щеткодержателях

К18-2

Щетка со скошенной контактной поверхностью, двумя скосами, скошенным пазом на верхней поверхности и одним проводом на скосе. Применяется в реактивных щеткодержателях

К19-2

Щетка со скошенной контактной поверхностью, тремя скосами, скошенным пазом на верхней поверхности и одним проводом на скосе. Применяется в реактивных щеткодержателях

К20-3

Щетка разрезная со скосами на контактной и верхней поверхностях, впрессованной накладной и двумя проводами, смещенными относительно оси щетки. Применяется в реактивных щеткодержателях

К20-8

Щетка разрезная со скосами на контактной и верхней поверхностях, впрессованной накладной и четырьмя проводами. Применяется в реактивных щеткодержателях

К21-2

Щетка сложной конструкции с одним проводом. Применяется в радиальных щеткодержателях

К21-3

Щетка сложной конструкции с двумя проводами. Применяется в радиальных щеткодержателях

К22-6

Щетка прямоугольная с двумя скосами, пазом на верхней поверхности и двумя проводами на боковой грани. Применяется в радиальных щеткодержателях с плоской ленточной пружиной

К23-1

Щетка трапецеидальная с одним проводом. Применяется в радиальных щеткодержателях

К23-8

Щетка трапецеидальная с четырьмя проводами. Применяется в радиальных щеткодержателях

К24-2

Щетка со скосами на контактной и верхней поверхностях, скошенным пазом и одним проводом на скосе. Применяется в реактивных щеткодержателях

К27-3

Щетка трапецеидальная с двумя проводами. Применяется в радиальных щеткодержателях

К27-8

Щетка трапецеидальная с четырьмя проводами. Применяется в радиальных щеткодержателях

К28-3

Щетка со сложной контактной поверхностью и двумя проводами симметричными относительно оси щетки. Применяется в радиальных щеткодержателях

4. Длина и наконечник провода щетки

ТОКОВЕДУЩИЕ ПРОВОДА

Щётки для электрических машин изготавливаются с токоведущим проводом и без него. Применяется провод марки ПЩ — неизолированный, нормальной гибкости. Длина токоведущего провода измеряется от наиболее выступающей части щётки до центра отверстия в наконечнике или до конца провода без наконечника.

Соединение токоведущего провода с телом щётки (заделка) может осуществляться методами:

конопатки (К),

развальцовки (Р),

пайки (П)

запрессовки (З).

Длина провода L выбирается по ГОСТ 12232-89 из ряда (мм):

16; 20; 25; 32; 40; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160.

Но на практике может отличаться в довольно сильных пределах погрешности в ту или иную сторону, главное условие – чтобы при работе щетки длины провода хватало чтобы он крепился свободно без натяжения.

В зависимости от сечения провода допустимая токовая нагрузка указана в таблице:

Номинальное сечение провода, мм2

Допустимая токовая нагрузка, А

0,16

3,90

0,30

6,00

0,50

9,00

0,75

12,00

1,00

15,00

1,50

19,00

2,50

26,00

4,00

38,00

6,00

50,00

10,00

75,00

Для крепления токоведущего провода к болту щёткодержателя на проводе устанавливается наконечник. Основные типы применяемых наконечников указаны в таблице:

Вилочный открытый (В)

Вилочный закрытый (ВГ)

Флажковый закрытый (ФГ)

Пластинчатый открытый (П)

Пластинчатый закрытый (ПГ)

Двойной открытый (Д)

Примеры полного обозначения наконечников:

  • 8ПГ2-10 — Пластинчатый закрытый наконечник с диаметром 8 мм под два провода сечением 10 мм2;
  • 5ФГ1-1,5 — Флажковый закрытый наконечник с диаметром 5 мм под один провод сечением 1,5 мм2.

Бывает, что щетки поставляются без наконечника, только с проводом.

5. Тип накладки.

Накладка предохраняет щетку от разрушения при давлении на нее прижимным устройством, если щетка работает в условиях, где давление на нее не сильное и нет вибрации при работе, то накладка не обязательна, если же присутствует вибрация или необходимо ограничить погружение щетки при износе то применяют щетки с накладками. Тип и описание накладок приведены ниже.


Пример правильной маркировки щетки выглядит так:

Щетка ЭГ 20х32х64 L125, К1-2, 6Д1х4, ЭГ41, НК-2

  • Щетка ЭГ — обозначает тип материала щетки ЭГ — электрографитовая, МГ-меднографитовая
  • 20х32х64 — Размер щетки ширина, длина, и высота. Первые две цифры — это размер окна в которое вставляется щетка. Последняя цифра — это размер по которому изнашивается щетка в процессе работы.
  • L125 — длина токопроводящего провода в милиметрах.
  • К1-2 — конструкция щетки
  • 6Д1х4 — тип наконечника, сечение провода
  • ЭГ41 — Марка материала из которого изготовлена щетка
  • НК-2 — тип накладки


Что такое двухполюсные генераторы? | КИСТЬ Группа

2-полюсные генераторы преобразуют механическую энергию турбин в электрическую энергию переменного тока, используемую коммунальными предприятиями и промышленностью. 2-полюсные генераторы имеют ротор, который работает как электромагнит, с одним северным и одним южным полюсами. Это генерирует синусоидальную волну напряжения при вращении внутри катушки, которая расположена в статоре. Статоры состоят из тысяч штампованных штамповок из электротехнической стали, причем катушки статора вставлены в штампы.Затем катушка статора подключается к клеммам генератора.

В основном используются совместно с газовыми и паровыми турбинами, которые должны вращаться очень быстро, чтобы сохранять свой импульс, двухполюсные генераторы работают со скоростью 3000 об / мин при частоте 50 Гц и 3600 об / мин при 60 Гц.

Применение двухполюсных генераторов

Легко адаптируемые и надежные двухполюсные генераторы используются множеством операторов. Крупнейшие генераторы используются коммунальными предприятиями для выработки электроэнергии для национальных электрических сетей за счет концентрированной солнечной энергии, газа, нефти или угля.Промышленные и производственные предприятия, которым требуется высокое напряжение на месте, например, нефтяные вышки, перерабатывающие заводы и бумажные фабрики, используют меньшие двухполюсные генераторы.

Двухполюсные генераторы BRUSH

BRUSH производит широкий спектр двухполюсных генераторов DAX, подходящих для всех типов пользователей, каждый из которых настраивается в соответствии с требованиями клиентов, независимо от рабочей среды:

  • Пять различных размеров рамы и различной длины сердечника ротора
  • Выходы от 10 МВА до 350 МВА
  • до 20 кВ
  • Бесщеточное или статическое возбуждение
  • Приводы односторонние или двусторонние
  • Совместим с авиационными газовыми турбинами, газовыми турбинами с тяжелой рамой, турбодетандерами, гидротурбинами и приводами паровых турбин
  • Соответствие стандартам проектирования IEC и IEEE.

BRUSH 2-полюсные генераторы высокоэффективны для снижения затрат на топливо и увеличения выходной мощности, а также имеют интеллектуальную модульную конструкцию, позволяющую ускорить и упростить установку и сократить время выполнения заказа, что позволяет быстрее вводить мощность и работать.

Каждый может быть спроектирован с низким уровнем шума для повышения безопасности рабочих и может быть установлен в любом месте или на любом участке, в том числе в экстремальных морских условиях, в агрессивных, холодных, горячих и влажных средах. Во время работы высокая перегрузочная способность, высокая инерция и дополнительные возможности питания от короткого замыкания обеспечивают поддержку нагрузки в периоды сбоев и высоких нагрузок.Наконец, служба поддержки клиентов Service 24 ™ гарантирует, что операторы могут быстро получить помощь для решения проблем технического обслуживания.

Для получения дополнительной информации о широком ассортименте двухполюсных генераторов BRUSH и о том, как они надежно и эффективно вырабатывают электроэнергию, свяжитесь с командой сегодня.

Топ 50 вопросов и ответов по электротехнике

В чем разница между землей и нейтралью?

Нейтраль — это путь обратного тока для оборудования, а заземление — это защита для людей. Земля — ​​опора для нейтралов. Если нейтраль отсутствует, машина, которую мы используем, войдет в полную фазу, и мы получим шок. Поэтому делается заземление, чтобы избежать таких ударов.

В чем разница между изолятором и диэлектриком?

Диэлектрики используются для накопления электрических зарядов, а изоляторы используются для блокировки потока электрических зарядов. Все диэлектрики являются изоляторами (они не пропускают через себя электрические заряды), но все изоляторы не являются диэлектриками, поскольку в отличие от диэлектриков, они не могут накапливать заряды.

Каковы недостатки низкого коэффициента мощности?

Недостатки:

  • Мощность оборудования большой кВА
  • Провод большего диаметра
  • Большие потери в меди
  • Плохое регулирование напряжения
  • Снижение пропускной способности системы

Почему заземляющий штифт самый длинный и самый толстый?

Чем больше толщина провода / проводника, тем меньше сопротивление. Толстый заземляющий штифт обеспечивает менее устойчивый путь для заземления.Это сделано для безопасности, так что ток утечки, если он есть, будет проходить по менее устойчивому пути от заземляющего штыря к земле, а не человеку, работающему с устройством

Что такое потеря гистерезиса?

Отв. Потери на гистерезис — это потери тепла, вызванные магнитными свойствами якоря. Когда сердечник якоря находится в магнитном поле, магнитные частицы сердечника стремятся выровняться с магнитным полем. Когда сердечник якоря вращается, его магнитное поле сохраняет

изменение направления.Непрерывное движение магнитных частиц, когда они пытаются выровняться с магнитным полем, вызывает трение молекул. Это, в свою очередь, выделяет тепло. Это тепло передается обмоткам якоря. Из-за высокой температуры сопротивление якоря увеличивается

Для компенсации гистерезисных потерь используются листы термообработанной кремнистой стали

Какой двигатель используется в вентиляторе?

В вентиляторе используется однофазный асинхронный двигатель

Почему мы используем стартер для двигателя постоянного тока?

Большие двигатели постоянного тока с обмотками возбуждения вместо постоянных магнитов имеют очень большую нагрузку при запуске. Чтобы предотвратить срабатывание предохранителей, последовательно с двигателем включаются несколько небольших резисторов. Когда двигатель набирает скорость, обратная ЭДС, противоположная приложенному напряжению, ограничивает максимальный ток. Когда двигатель достигает своей рабочей скорости, «стартер» отключается от цепи

.

Что такое форм-фактор?

Форм-фактор формы волны (сигнала) переменного тока — это отношение среднеквадратичного значения (среднеквадратичное значение) к среднему значению (математическому среднему абсолютных значений всех точек на форме волны)

Что более опасно для поражения электрическим током от переменного или постоянного тока?

Удар от постоянного тока более опасен, чем от переменного тока

Каковы практические применения переменного сопротивления?

Его приложения:

  • Регулятор громкости
  • Регулировка скорости вентилятора
  • Диммер

Что такое слип?

Разница между синхронной скоростью N с и фактической скоростью N ротора называется скольжением

.

Зачем нужны компенсационные обмотки?

Функция компенсирующей обмотки — нейтрализовать перекрестное намагничивающее действие реакции якоря.При отсутствии компенсационных обмоток поток будет внезапно смещаться вперед и назад при каждом изменении нагрузки

Что такое зубчатое движение и ползание?

Зубцы

Ротор двигателя с короткозамкнутым ротором иногда вообще не запускается, особенно при низком напряжении. Это происходит, когда количество зубцов статора равно количеству зубцов ротора и происходит из-за магнитной блокировки (зубчатого зацепления) между статором и зубьями ротора

.

Ползание

Асинхронные двигатели, особенно с короткозамкнутым ротором, иногда демонстрируют тенденцию стабильно работать на скоростях, составляющих всего одну седьмую от их синхронной скорости N s .Это явление известно как ползание асинхронного двигателя

.

Что такое манекены катушек?

Они используются с волновой обмоткой и применяются, когда требования к обмоткам не удовлетворяются стандартной пробивкой якоря. Они просто обеспечивают механическую балансировку якоря, потому что якорь, имеющий несколько пазов без обмоток, будет механически разбалансирован

Что такое CT и PT?

Трансформатор тока (CT)

Это повышающий трансформатор, который понижает ток до известного коэффициента.Первичная

этот трансформатор состоит из одного или нескольких витков толстого провода, соединенных последовательно с линией. Вторичная обмотка состоит из большого количества витков тонкой проволоки и обеспечивает измерительные приборы и реле тока, который составляет постоянную долю тока в линии

.

Трансформатор потенциала (PT)

Это понижающий трансформатор, понижающий напряжение до известного коэффициента. Первичная обмотка этого трансформатора состоит из большого количества тонких проводов, соединенных через линию.Вторичная обмотка состоит из нескольких витков и обеспечивает для измерительных приборов и реле напряжение, которое составляет известную долю от линейного напряжения

.

Что такое универсальный двигатель?

Универсальный двигатель определяется как двигатель, который может работать как от постоянного, так и от однофазного источника переменного тока примерно с одинаковой скоростью и мощностью.

Что такое регулирование напряжения?

Это изменение напряжения при снижении нагрузки с номинального значения до нуля, выраженное в процентах от номинального напряжения нагрузки.

Для чего используются Interpoles?

Поскольку полярность межполюсников такая же, как у главного полюса впереди, они индуцируют ЭДС в катушке (при коммутации), которая помогает реверсировать ток.Другая функция — нейтрализовать перекрестный намагничивающий эффект реакции якоря

.

Каков принцип двигателя постоянного тока?

Действие двигателя постоянного тока основано на том принципе, что когда проводник с током помещается в магнитное поле, он испытывает механическую силу, направление которой задается правилом левой руки Флеминга, а величина которой определяется как F = BIL Newton

Объяснение коммутации в машинах постоянного тока

Процесс, при котором ток в короткозамкнутой катушке меняет направление на противоположное из-за реверсирования тока, когда он проходит через M. Н.А. называется коммутацией. Кратковременный период, в течение которого катушка остается замкнутой накоротко, известен как период коммутации T C

.

Что такое демпферная обмотка?

Это обмотка, состоящая из нескольких проводящих стержней на полюсах возбуждения синхронной машины, закороченных токопроводящими кольцами или пластинами на их концах и используемая для предотвращения пульсирующих изменений положения или величины магнитного поля, соединяющего полюса. Он также известен как Amortisseur winding

.

Как запустить асинхронный двигатель?

Обмотки статора, питаемые трехфазными токами, создают магнитный поток постоянной величины, но вращающийся с синхронной скоростью.Этот вращающийся поток индуцирует AMF в роторе за счет взаимной индукции

Для чего нужны серводвигатели?

Они используются в компьютерах, станках, контроллерах процессов и роботах, радарах, устройствах слежения и наведения.

Что такое рекуперативное торможение?

Рекуперативное торможение — это система, в которой электродвигатель, который обычно приводит в движение гибридное или чисто электрическое транспортное средство, по существу работает в обратном направлении (электрически) во время торможения или движения накатом.Вместо того, чтобы потреблять энергию для приведения в движение транспортного средства, двигатель действует как генератор, который заряжает бортовые аккумуляторы электрической энергией, которая обычно теряется в виде тепла через традиционные механические фрикционные тормоза. Поскольку двигатель «работает в обратном направлении», он вырабатывает электричество. Сопутствующее трение (электрическое сопротивление) помогает обычным тормозным колодкам преодолевать инерцию и помогает замедлить автомобиль

Что произойдет, если мы подадим 220 В постоянного тока на лампочку или ламповый светильник?

Лампы (устройства) для переменного тока разработаны для работы таким образом, что обеспечивают высокое сопротивление для источника переменного тока. Обычно они имеют низкое сопротивление. При подаче постоянного тока из-за низкого сопротивления ток через лампу будет настолько большим, что может повредить элемент лампы

.

Какой двигатель имеет высокий пусковой момент и пусковой ток — двигатель постоянного тока, асинхронный двигатель или синхронный двигатель?

Двигатель серии

DC имеет высокий пусковой момент. Мы не можем запустить асинхронный двигатель и синхронные двигатели под нагрузкой, но можем запустить двигатель постоянного тока без нагрузки

Что такое двухфазный двигатель?

Двухфазный двигатель — это двигатель с пусковой обмоткой и ходовой обмоткой с разделением фаз.Например. Серводвигатель переменного тока, в котором вспомогательная обмотка и управляющая обмотка разделены фаз на 90 градусов

Приведите две основные схемы регулирования скорости параллельного двигателя постоянного тока?

При использовании метода управления магнитным потоком — в этом методе реостат подключается к обмотке возбуждения для управления током возбуждения. Таким образом, изменяя ток, можно изменить поток, создаваемый обмоткой возбуждения, и, поскольку скорость обратно пропорциональна скорости потока, можно управлять

Метод управления якорем — в этом методе реостат подключается к обмотке якоря путем изменения сопротивления, величина сопротивления резистивного падения (IaRa) может изменяться, а поскольку скорость прямо пропорциональна (Eb-IaRa), скорость можно регулировать

В чем разница между синхронным генератором и асинхронным генератором?

Проще говоря, синхронный генератор подает активную и реактивную мощность, но асинхронный генератор (индукционный генератор) выдает только активную мощность и поглощает реактивную мощность для намагничивания.Эти типы генераторов используются в ветряных мельницах

.

Почему синхронные генераторы используются для производства электроэнергии?

Синхронные машины могут работать с разным коэффициентом мощности (или, скажем, с разной воображаемой мощностью, изменяя ЭДС поля. Следовательно, они используются для производства электроэнергии

Укажите типы генераторов постоянного тока?

Генераторы постоянного тока делятся на два типа

  • Генератор постоянного тока с независимым возбуждением
  • Генератор постоянного тока с самовозбуждением, который далее подразделяется на последовательный, шунтирующий и составной (который далее подразделяется на кумулятивный и дифференциальный)

Что такое автоматический регулятор напряжения (АРН)?

AVR — это аббревиатура от Automatic Voltage Regulator.Это важная часть синхронных генераторов; он управляет выходным напряжением генератора, управляя его током возбуждения. Таким образом, он может контролировать выходную реактивную мощность генератора

.

Что такое потери на вихревые токи?

Это явление вызвано скоростью изменения наведенного магнитного поля. Относительное движение вызывает циркулирующий поток электронов или тока внутри проводника, что приводит к снижению эффективности

Что такое засорение асинхронного двигателя?

Заглушка — это метод торможения, используемый в асинхронных двигателях. Заглушка предполагает переключение питания на две фазные обмотки статора. Этот метод используется в приложениях, требующих немедленной остановки приложений. Когда фаза питания меняется, крутящий момент создается в противоположном направлении. Это приводит к торможению электродвигателя

.

Каков принцип работы лампового света?

Люминесцентная лампа представляет собой стеклянную трубку, содержащую пары ртути, с фосфоресцентным покрытием на внутренней поверхности трубки.Пары ртути заставляют светиться с помощью высокого напряжения на его электродах, которое вызывает электрический дуговый разряд в трубке. Разряд можно также описать как проводящую плазму

Результирующий ток через пары ртути является стабильным и хорошо контролируется внешним балластом или загрузочным устройством, которое состоит из дроссельной катушки с высокой индуктивностью, соединенной последовательно с трубкой. Непрерывное свечение разряда невидимо для человеческого глаза, но оно заставляет фосфоресцирующее покрытие на внутренней поверхности трубки излучать видимый свет

Что такое бесщеточные генераторы переменного тока?

Бесщеточный генератор переменного тока состоит из двух генераторов, установленных встык на одном валу. Бесщеточные генераторы меньшего размера могут выглядеть как одно целое, но в больших версиях эти две части легко различимы. Большая из двух секций — это главный генератор, а меньшая — возбудитель. Возбудитель имеет стационарные катушки возбуждения и вращающийся якорь (силовые катушки). Главный генератор имеет противоположную конфигурацию с вращающимся полем и неподвижным якорем

Для чего используется кольцо эквалайзера?

Эквалайзер, или соединение эквалайзера, соединяет два или более генератора, работающих параллельно, в точке, где соединяются провода якоря и последовательного возбуждения, таким образом соединяя якоря в несколько, а последовательные катушки в несколько, так что нагрузка разделяется между генераторами пропорционально их вместимости

Что такое наземная линия?

Назначение линии заземления — обеспечить непрерывный, непрерывный путь, чтобы позволить току повреждения цепи вернуться к распределительной панели для отключения устройства защиты от сверхтока цепи

Как можно увеличить количество параллельных путей в якоре?

За счет увеличения количества магнитных полюсов

Как щетки подключаются к генератору постоянного тока?

Обычно все положительные щетки соединены вместе, а все отрицательные щетки — вместе

Как можно исправить искажение поля?

С использованием компенсирующей обмотки, которая встроена в пазы полюсного наконечника и последовательно соединена с якорем

Что подразумевается под нормальной нейтральной плоскостью?

Это плоскость, которая проходит через ось якоря перпендикулярно магнитному полю генератора, когда через якорь не протекает ток.

Как лучше всего минимизировать вихревые токи в якоре?

Ламинирование — лучший способ

Следует ли расположить щетки нагруженного генератора в нейтральной плоскости?

Нет, потому что щетки должны быть выдвинуты на определенный угол (так называемый ход щетки) за нейтральную плоскость, чтобы предотвратить искрение.

Что вызывает искрение на щетках?

Это происходит из-за самоиндукции коммутируемой катушки.

Какое стандартное направление вращения генераторов постоянного тока?

По часовой стрелке, если смотреть со стороны, противоположной ведомому концу

Что подразумевается под повышением напряжения генератора?

Означает постепенное увеличение напряжения генератора до максимального значения после запуска генератора из состояния покоя.

Как запустить генератор?

Обычно он набирает скорость с помощью ведущего двигателя, называемого тягач

.

Какова процедура отключения генератора?

Во-первых, следует постепенно уменьшать нагрузку, если это возможно, ослабляя приводной двигатель, а затем, когда генератор выдает слабый ток или не выдает его вообще, следует разомкнуть главный выключатель.Когда вольтметр покажет почти ноль, то следует поднять щетки с коммутатора

.

Можно ли реверсировать генератор, поменяв местами соединения между якорем и катушками возбуждения?

Нет, потому что, если эти соединения поменять местами, генератор вообще не будет работать

Каков допустимый рост температуры в хорошо спроектированном генераторе?

27 0 C над окружающим воздухом

6. Щетки

Рисунок 7.15. Пример мазков кистью

Кисть растровое изображение или набор растровых изображений, используемых для рисования. GIMP включает набор 10 «инструментов рисования», которые не только выполняют операции, которые вы обычно воспринимается как рисование, но также и такие операции, как стирание, копирование, размытие, осветление или затемнение и т. д. Все инструменты рисования, за исключением туши, используйте тот же набор кистей. Растровые изображения кисти представляют собой отметки, нанесенные одиночными «прикосновениями» к кисть к изображению.Мазок кисти, обычно выполняемый перемещением указателя. поперек изображения с зажатой кнопкой мыши, производит серию метки, расположенные вдоль траектории, как указано в характеристики кисти и используемого инструмента рисования.

Кисти можно выбрать, щелкнув значок в Диалог кистей. GIMP’s Текущая щетка показана в Область Brush / Pattern / Gradient на панели инструментов. Нажав на кисть символ есть один способ активировать диалог Кисти.

Когда вы устанавливаете GIMP, он поставляется с рядом основных кисти, а также несколько причудливых кистей, которые служат в основном для того, чтобы дать вам примеры что возможно (например, кисть «зеленый перец» на иллюстрации). Вы также можете создать новые кисти или загрузить их и установить, чтобы GIMP распознает их.

GIMP может использовать несколько разных типов кистей. Все их, однако, используется таким же образом, и для большинства целей вам не нужно беспокоиться о различия, когда вы рисуете ими.Вот доступные типы кисти:

Обычные кисти

Большинство кистей, поставляемых с GIMP, относятся к эта категория. Oни представлены в диалоговом окне Кисти растровыми изображениями в градациях серого. Когда ты нарисуйте с их помощью текущий цвет переднего плана (как показано на Цветная область панели инструментов) заменяется черным, а растровое изображение в диалоговом окне кистей представляет собой отметку, которую наносит кисть. на изображении.

Чтобы создать такую ​​кисть: Создайте небольшое изображение в уровнях серого, используя увеличить. Сохраните его с расширением .gbr. Нажмите кнопку «Обновить» в диалоговое окно кисти, чтобы получить его в предварительном просмотре без необходимости перезапустите GIMP.

Цветные кисти

Кисти в этой категории представлены цветными изображениями в Диалог кистей.Это могут быть картинки или текст. Когда вы рисуете их цвета используются, как показано; текущий цвет переднего плана не вступает в игру. В остальном они работают так же, как обычные кисти.

Чтобы создать такую ​​кисть: Создайте небольшое изображение RGBA. Для этого откройте Новое изображение, выберите RGB для типа изображения и Transparent для типа заливки. Нарисуйте свое изображение и сначала сохраните его как файл .xcf, чтобы сохранить его свойства. Затем сохраните его в формате .gbr .Нажмите на кнопке Refresh в диалоге кисти, чтобы получить вашу кисть без необходимости перезапускать GIMP.

Наконечник

Когда вы выполняете Копирование или Вырезание выделенного фрагмента, вы видите его содержимое. буфера обмена (то есть выделенного фрагмента) в первой позиции в диалог кистей. И вы можете использовать его для рисования.

Рисунок 7.16. Выделение кисти после копирования или вырезания


Шланги изображения / трубки изображения

Кисти из этой категории могут оставлять на образ. Они обозначены маленькими красными треугольниками в правом нижнем углу. угол символа кисти в диалоговом окне Кисти. Они иногда называется «анимированные кисти», потому что отметки меняются по мере прорисовки мазок. В принципе, кисти для изображения шлангов могут быть очень сложный, особенно если вы используете планшет, меняющий форму как функция давления, угла и т. д. Эти возможности никогда не однако действительно эксплуатировались; и те, которые снабжены GIMP относительно просты (но все же довольно полезно).

Вы найдете пример того, как создавать такие кисти в Анимированные кисти

Параметрические кисти

Это кисти, созданные с использованием Редактор кистей, который позволяет создавать самые разные формы кистей с помощью простой графический интерфейс. Приятная особенность параметрических кистей в том, что они изменяемого размера .Возможно, используя диалог, чтобы сделать ключ нажатия или вращение колеса мыши заставляют текущую кисть стать больше или меньше, если это параметрическая кисть.

Теперь все кисти имеют переменный размер. Фактически, в поле выбора всех инструменты рисования есть ползунок для увеличения или уменьшения размера активная кисть. Вы можете сделать это прямо в окне изображения, если у вас есть правильно установите колесо мыши; видеть Различный размер кисти.

Помимо растрового изображения кисти, каждая кисть GIMP имеет еще один важный свойство: кисть Интервал . Это представляет собой расстояние между последовательными следами кисти, когда нарисован сплошным мазком. Каждой кисти назначено значение по умолчанию. значение для этого, которое можно изменить с помощью диалогового окна Кисти.

Генератор сокращений — Создатель — Создатель

Поиск инструмента

Генератор сокращений

Инструмент для создания сокращений.Акронимы — это аббревиатуры, созданные для сокращения длинного сложного имени, например для компаний или ассоциаций. Чтобы найти хорошие сокращения, проще использовать генератор.

Результаты

Генератор сокращений — dCode

Тег (и): Обработка данных

Поделиться

dCode и другие

dCode является бесплатным, а его инструменты являются ценным подспорьем в играх, математике, геокэшинге, головоломках и задачах, которые нужно решать каждый день!
Предложение? обратная связь? Жук ? идея ? Запись в dCode !

Инструмент для создания сокращений.Акронимы — это аббревиатуры, созданные для сокращения длинного сложного имени, например для компаний или ассоциаций. Чтобы найти хорошие сокращения, проще использовать генератор.

Ответы на вопросы

Как создать аббревиатуру?

Введите важные слова, которые представляют объект аббревиатуры (проект, название, бизнес и т. Д.), И dCode извлечет буквы для создания / построения лучших сокращений.

Пример: Лучший фан-клуб для dCode => BEFAD

Создание акронима очень важно для хорошего обозначения, названия проекта или компании.Хорошая аббревиатура должна быть легко произносимой и краткой (чтобы легко писать и / или мнемонической).

Как узнать название проекта?

Обратите внимание на важные ключевые слова и используйте генератор аббревиатур для получения комбинаций букв, которые можно использовать в качестве сокращений. Большинство результатов не будут подходящими, но велика вероятность, что название проекта будет в списке.

Что такое сортировка в магазине?

Интеллектуальная сортировка предназначена для фильтрации легко произносимых сокращений.

Пример: BEFAD более читаем, чем BFD

Эта функция имеет тенденцию отдавать предпочтение длинным акронимам со слогами вместо коротких подписей, состоящих из инициалов.

Каковы пределы этого генератора?

Генератор / построитель / производитель аббревиатур генерирует аббревиатуры из букв, цифры игнорируются.

В чем разница между аббревиатурой и акронимом?

Акроним — это сокращение, которое имеет то преимущество, что его можно легко произносить, чтобы составить слово (а не как продолжение написанной буквы).

Что такое акроним множественного числа?

Некоторые аббревиатуры вошли в словарь и могут иметь форму множественного числа, но это не всегда так, нет правила множественного числа для аббревиатуры.

Задайте новый вопрос

Исходный код

dCode сохраняет за собой право собственности на исходный код онлайн-инструмента Acronyms Generator. За исключением явной лицензии с открытым исходным кодом (обозначенной CC / Creative Commons / free), любой алгоритм, апплет или фрагмент (преобразователь, решатель, шифрование / дешифрование, кодирование / декодирование, шифрование / дешифрование, переводчик) или любая функция (преобразование, решение, дешифрование / encrypt, decipher / cipher, decode / encode, translate), написанные на любом информатическом языке (PHP, Java, C #, Python, Javascript, Matlab и т. д.)) доступ к данным, скриптам или API не будет бесплатным, то же самое касается загрузки Acronyms Generator для автономного использования на ПК, планшете, iPhone или Android!

Нужна помощь?

Пожалуйста, заходите в наше сообщество Discord, чтобы получить помощь!

Вопросы / комментарии

Сводка

Инструменты аналогичные

Поддержка

Форум / Справка

Ключевые слова

акроним, аббревиатура, слог, заголовок, метка, обозначение, генератор, мнемоника, прописные буквы, проект, имя, создатель, создатель, бесплатно

Ссылки


Источник: https: // www.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
