Дросселем называют пассивный радиоэлемент, состоящий из катушки индуктивности с сердечником или без него. Этот термин произошел от немецкого «drosseln» — ограничивать или гасить. Такое слово хорошо выражает основную его функцию — сглаживание пульсации напряжения.

1214 просмотров

Принцип работы и применение дросселей

«ЗУМ-СМД» расскажет о принципе работы, классификации дросселей и о том, где они используются.

Фильтры сглаживания выпрямленного напряжения

Дроссель может накапливать энергию и преобразовывать ее в магнитное поле. Этот процесс обратимый, поэтому после окончания воздействия электродвижущей силы, энергия из магнитной индукции опять преобразуется в электрический ток. Элемент эффективно восполняет временные энергетические провалы, возникающие на выходе импульсного или синусоидального выпрямителя.

Преобразователи

На дросселе легко построить повышающий, понижающий, инверсивный или двухполярный преобразователь напряжения.

Так как катушка дросселя состоит из целостного проводника, то изготовленные на их базе преобразователи имеют гальваническую связь входа с выходом.

Подавление помех

Основными источниками питающего напряжения являются генераторы постоянного или переменного низкочастотного напряжения. В таких цепях могут возникать помехи, вызванные:

воздействием активной нагрузки каскадов, параллельно подключенных к питанию;
наличием резистивного и индуктивного сопротивления линий питания каскадов, имеющих импульсное потребление;
электромагнитными наводками на питающие проводники;
дребезгом контактов разъемов питания и др.

С помехами, вызванными перечисленными выше причинами, эффективно справляются дроссели. Для низкочастотных переменных, а тем более постоянных напряжений в цепях питания, они практически не создают сопротивления. А вот помехи представляют собой высокочастотную составляющую, которая эффективно подавляется дросселем.

Выполненные из медной проволоки проводники этих устройств практически не создают падения напряжения на них. Это очень важно при малых разностях потенциала на нагрузке и больших токах в их цепях.

Полосовые или частотные фильтры

Иногда нужно развязать переменные составляющие разных частот или максимально изолировать их. При этом частотных полос может быть несколько. С такими задачами справляются дроссели, которые не требуют дополнительного питания для их работы. Также они могут использоваться в цепях обратных связей каскадов активных усилительных компонентов, в том числе интегральных.

Классификация дросселей

Дроссели можно разделить:

по параметрам;
типу сердечников;
конструкции;
габаритам;
типу монтажа.

У низкочастотные дросселей большое количество витков намотаны на сердечники из мягкой стали. Высокочастотные индуктивности наматывают на ферримагнитных сердечниках различной конфигурации или вообще без них. Катушка таких устройств может быть выполнена на пластиковом каркасе или даже без него.

Чип-фильтры имеют многослойную структуру, такие дроссели используются, в основном, для SMD-монтажа. Безвитковые дроссели представляют собой ферритовые трубки, внутри их отверстий находится проводник, на котором гасятся помехи частотой от 0,1 МГц до нескольких ГГц.

Применение дросселей позволяет решать задачи построения эффективных устройств электроники и компьютерной техники. Качество современных пассивных приборов достигается с помощью инновационного оборудования, технологий и качественных материалов.

Устройство дросселя, принцип работы и назначение

Статья
Видео

В этой статье мы расскажем читателям энциклопедии домашнего мастера что такое дроссель и для чего он нужен. Drossel — это немецкое слово, которое обозначает сглаживание. Конкретно будем говорить об электрическом дросселе. Сейчас трудно найти электрическую схему в которой нет данного устройства, которое даже в цифровой век широко используется в технике. Он нужен для регулирования либо отсекания, в зависимости от назначения — сглаживать резкие скачки тока или отсекать электрические сигналы другой частоты, постоянный ток отделять от переменного.

Конструкция и принцип работы
Область применения

Конструкция и принцип работы

Прежде всего поговорим о том, из чего состоит данный элемент цепи и как он работает. На схемах обозначение дросселя следующее:

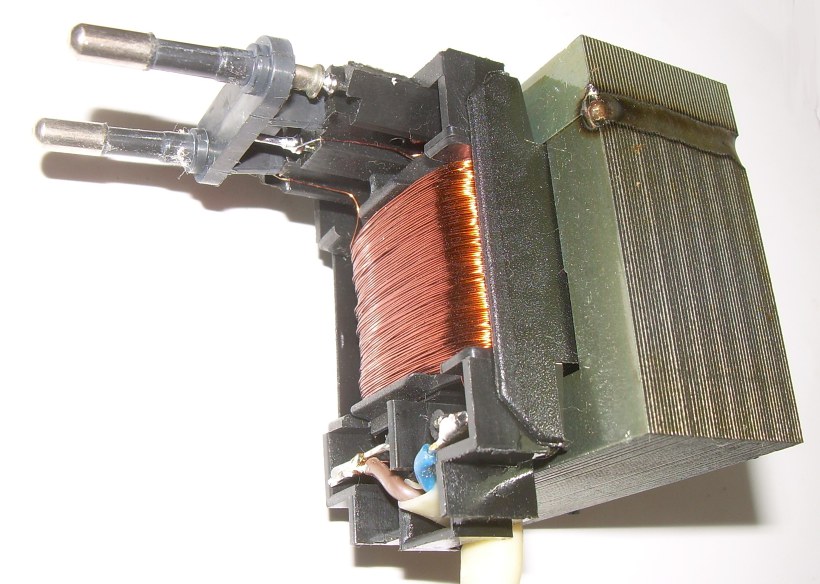

Внешний вид изделия может быть таким, как на фото:

Это катушка из провода намотанного на сердечник с магнитопроводом, или без корпуса в случае высоких частот. Похож на трансформатор только с одной обмоткой. Краткий экскурс в физику, ток в катушке не может мгновенно измениться. Проведем мысленный эксперимент — у нас есть источник переменного тока, осциллограф, дроссель.

Во время начала полу волны мы наблюдаем нарастание тока с запозданием, это вызвано индуцированием магнитного потока в сердечнике. Происходит постепенное нарастание тока в обмотках, когда с источника переменного тока сигнал уходит на спад, мы наблюдаем спад тока в дросселе, опять же с некоторым опозданием, поскольку магнитное поле в магнитопроводе продолжает толкать ток в катушке и не может быстро изменить свое направление. Получается в какой-то момент ток из внешнего источника противодействует току, наведенному магнитопроводом дросселя. В цепях переменного тока назначение дросселя — выступать ограничителем или индуктивным сопротивлением.

Для постоянного тока данный элемент схемы не является сопротивлением или регулирующим элементом. Этот эффект используют для устройств, в электрических цепях, где нужно ограничить ток до нужной величины, при этом избежать излишней громоздкости и выделения тепла.

Интересное пояснение по данному вопросу вы также можете просмотреть на видео:

Наглядное сравнение, объясняющее принцип работы

Теоретическая часть вопроса

Область применения

Дроссель предназначен для того, чтобы сделать нашу жизнь светлее. Конкретно в люминесцентных лампах он ограничивает ток через колбу, до нужной величины, избегая его чрезмерное увеличение через лампу.

Люминесцентный светильник в основном состоит из дросселя, стартера, люминесцентной лампы. В двух словах описание работы люминесцентного светильника происходит так:

Из сети ток через дроссель проходит на одну из нитей накала люминесцентной лампы, далее попадает на стартерное устройство, далее на вторую нить накала и уходит в сеть. В стартерном устройстве пластина из биметалла нагревается тлеющим разрядом газа, выпрямляется под действием тепла и замыкает цепь. В этот момент начинают работать нити накала, на концах лампочки, разогревая пары ртути в колбе люминесцентной лампы.

Через короткий промежуток времени, пластина в стартере остывает и возвращается в исходное положение. Во время разрыва цепи происходит резкий всплеск напряжения в дросселе, происходит пробой газа в колбе люминесцентной лампы, и возникает тлеющий разряд, лампочка начинает светить, работающая лампа шунтирует стартер, выключая его из цепи более низким сопротивлением.

В электронных схемах современных экономических люминесцентных ламп тоже есть рассматриваемый в статье элемент, но из-за более высоких частот он имеет миниатюрные размеры. А принцип работы и назначение остались те же.

Также дроссель обязательный элемент в схемах ламп ДРЛ, натриевых ламп ДНАТ, металлогалогеновых лампочек CDM.

В импульсных блоках питания в схемах преобразователях назначение дросселя — блокировать резкие всплески от трансформатора, пропуская сглаженное напряжение. Грубо говоря в этом случае он играет роль фильтра.

В электрических сетях они также устанавливаются, но называются реакторами. Назначение дугогасительного реактора — предотвращать появление самостоятельной дуги во время однофазного короткого замыкания на землю, также как и прочих реакторов, которые так или иначе регулируют или же ограничивают величину тока через них, специально или в случае нештатной ситуации.

С помощью дросселя можно улучшить дешевый или самодельный сварочный аппарат, установив его во вторичную цепь. Сварочный трансформатор собранный с дросселем будет варить не хуже фирменных аппаратов, дуга станет ровной и не будет рваться, шов будет равномерно залит.

Поджог дуги станет происходить намного легче и просадка сетевого напряжения будет меньше влиять на появление и горение дуги. Даже неспециалист сможет быстро достичь хороших результатов в сварке, делая всевозможные поделки у себя дома.

Где применяется изделие?

Вот мы и рассмотрели устройство дросселя, принцип работы и назначение. Надеемся, что теперь вы полностью разобрались, для чего нужен данный элемент схемы!
