Дросселя это – принцип работы устройства, характеристики, назначение и виды

Содержание

принцип работы устройства, характеристики, назначение и виды

Одним из наиболее распространённых элементов, использующихся в радиоэлектронной аппаратуре, является дроссель. Эта пассивная радиодеталь имеет большое значение в обеспечении стабильности работы электрических схем. Главной ее характеристикой считается индуктивность — очень важная физическая величина. Конструкция элемента проста, но при этом он может использоваться как в цепях переменного, так и постоянного тока.

Основные понятия в электронике

Родоначальником открытия электричества считается английский физик Уильям Гилберт. В 1600 году он ввёл понятие «янтарность», что в переводе обозначает электричество. Ученым было обнаружено на опытах с янтарем, что если его потереть о шёлк, он приобретает свойства притягивать к себе другие физические тела. Так было открыто статическое электричество. Первая электрическая машина была создана немецким инженером Отто фон Герике. Агрегат выглядел в виде металлического шеста с надетым на его верхушку серным шаром.

Последующие годы ряд физиков и инженеров из различных стран исследовали свойства электричества, открывая новые явления и изобретая приборы. Наиболее выдающимися учёными, которые внесли весомый вклад в науку, считаются Гальвани, Вольт, Эстред, Ом, Фарадей, Герц, Ампер. Признавая важность их открытий, фундаментальные величины, характеризующие различные электрические явления, назывались их именами.

Итогом их экспериментов и теоретических догадок стал труд Максвелла, создавшего теорию электромагнитных явлений в 1873 году. А через двадцать лет англичанин Томсон обнаружил частицу, участвующую в образовании электричества (электрон), положение которой в атомной структуре тела после указал Резерфорд.

Так было обнаружено, что электрический заряд — это способность физических тел создавать вокруг себя особое поле, оказывающее воздействие на другие вещества. Электричество связано с магнетизмом, который влияет на положение электронов, являющихся элементарными частицами тела. Каждая такая частица обладает определённой энергией (потенциалом) и может перемещаться по телу в хаотично.

Придание же электронам направленного движения приводит к возникновению тока. Работа, затраченная на перемещение элементарной частички, называется напряжением. Если ток течёт в замкнутой цепи, то он создаёт магнитное поле, то есть силу, действующую на электроны.

Все вещества разделяются на три типа:

  • проводники — это тела, свободно пропускающие через себя ток;
  • диэлектрики — в этих телах невозможно появление свободных электронов, а значит, ток через них протекать не может;
  • полупроводники — материалы, свойство которых пропускать ток зависит от внешних факторов, например, температуры.

Характеристикой, обозначающей способность тела проводить ток, называется проводимость, а величина обратная ей — сопротивлением.

Активное сопротивление

На прохождение электрического тока в итоге оказывают влияние три физические величины: сопротивление, индуктивность и ёмкость. Каждый радиоэлемент (не исключение и дроссель) обладает ими в какой-то мере.

Активное сопротивление представляет собой величину, препятствующую прохождению тока и равную отношению разности потенциалов к силе тока (закон Ома). Его сущность объясняется тем, что в кристаллической решётке различных физических тел содержится разное число свободных носителей зарядов. Кроме этого, сама структура может быть неоднородной, то есть содержать примеси или дефекты. Электроны, перемещаясь под действием поля, сталкиваются с ними и отдают часть своей энергии кристаллам тела.

В результате таких столкновений частички теряют импульс, а сила тока уменьшается. Рассеиваемая электрическая энергия превращается в тепло. Элементом, использующим естественные свойства физического тела, является резистор.

Что же касается дросселя, то его активное сопротивление считается паразитным, вызывающим нагревание и ухудшение параметров. Зависит оно от типа материала и его физических размеров.

Определяется по формуле R = p * L / S, Ом, где:

  • p — удельное сопротивление (справочная величина), Ом*см;
  • L — длина проводника, см;
  • S — площадь поперечного сечения, см2.

Ёмкостная составляющая

Любой проводник тока в разной мере имеет свойство накапливать электрический заряд. Эта способность называется ёмкостью элемента. Для одних радиодеталей она считается вредной составляющей (в частности, для дросселя), а для других — полезной (конденсатор). Относят это понятие к реактивному сопротивлению. Его величина зависит от вида подаваемого сигнала на элемент и ёмкости материала, из которой он сделан.

Математически реактивное сопротивление описывается выражением Xc = 1/w*C, где:

  • w — циклическая частота, скалярная угловая величина, определяющаяся числом колебаний сигнала за единицу времени (2*p*f), Гц;
  • C — ёмкость элемента, Ф.

Из формулы видно, что чем больше будет ёмкость и частота тока, тем выше сопротивление элемента, а значит, имеющий большое ёмкостное сопротивление дроссель будет нагреваться. Значение ёмкости в дросселе зависит от размеров проводника и способа его укладки. При спиралевидной намотке между рядом лежащими кольцами возникает ёмкость, также влияющая на протекающий ток.

Паразитная составляющая ёмкости проявляется и в образовании собственного резонанса изделия, так как дроссель на эквивалентной схеме можно представить в виде последовательной цепочки индуктивности и конденсатора. Такое включение создаёт колебательный контур, работающий на определённой частоте. Если частота сигнала будет ниже резонансного значения, то преобладать будет индуктивная составляющая, а если выше — ёмкостная.

Поэтому существенной задачей изготовления дросселя в электронике считается увеличение собственного резонанса конструкции.

Индуктивность и самоиндукция

Электрическое поле неразрывно связано с магнитным. Там, где существует одно, неизменно появляется и второе. Индуктивность — это физическая величина, характеризующаяся накоплением энергии, но в отличие от ёмкости эта энергия является магнитной. Её величина зависит от магнитного потока, образованного силой тока, протекающего через радиоэлемент. Чем больше ток, тем сильнее магнитный поток пронизывает изделие. Интенсивность накопления элементом энергии зависит от этого потока.

Математическая формула нахождения индуктивности — L = Ф/ I, где:

  • Ф — магнитный поток, Вб;
  • I — сила тока, текущая через элемент, А.

Индуктивность измеряется в генри (Гн). Таким образом, катушка индуктивности в момент протекания через неё тока создаёт магнитный поток равный одному веберу (Вб).

Сопротивление, оказываемое индуктивностью, во многом зависит от частоты приложенного сигнала. Для его расчёта используется выражение XL = w*L. То есть для постоянного тока она равна нулю, а для переменного — зависит от его частоты. Иными словами, для высокочастотного сигнала элемент будет обладать большим сопротивлением.

Физический процесс, наблюдаемый при прохождении переменного тока через индуктивность, можно описать следующим образом: в течение первой декады сигнала (ток возрастает) магнитное поле усиленно потребляет энергию из электрической цепи, а в последней декаде (ток убывает) отдаёт её обратно, поэтому за период прохождения тока мощность не потребляется.

Но эта модель подходит к идеальному элементу, на самом же деле некоторая часть энергии превращается в тепло. То есть происходят потери, характеризующиеся добротностью Q, определяемую отношением получаемой энергии к отдаваемой.

При изменении тока, текущего через проводник в контуре, возникает электродвижущая сила индукции (ЭДСИ) — самоиндукция. Другими словами, переменный ток изменяет величину магнитного потока, который приводит в итоге к появлению ЭДСИ. Проявляется этот эффект в замедлении процессов появления и спадания тока. Амплитуда самоиндукции пропорциональна величине тока, частоте сигнала и индуктивности. Её отставание по фазе от сигнала составляет 90 градусов.

Принцип работы

Термин «дроссель» происходит от немецкого слова drossel, что в переводе на русский язык означает «ограничитель». В электротехнике под ним понимается катушка индуктивности, обладающая большим сопротивлением току переменной частоты и практически не влияющая на постоянный ток.

По своей сути электрический дроссель — это индуктивность. Он способен накапливать энергию, получая её из магнитного поля. При воздействии на элемент напряжения в нём постепенно происходит увеличение тока, при этом если сменить полярность — ток начнёт убывать, т. е. резко изменить значение тока в дросселе невозможно.

Постепенное нарастание величины тока и его спад происходит из-за магнитного поля, которое не может мгновенно изменить своё направление. Другими словами, ток блока питания противодействует наведённому току в сердечнике изделия, поэтому в цепях с током переменой частоты он является своего рода ограничителем из-за индуктивного сопротивления.

По своей конструкции дроссель чем-то похож на трансформатор, но при этом чаще всего у него одна обмотка. А вот их принципы действия полностью отличаются. Если для трансформатора важно передавать всю энергию и гальванически развязывать цепь, то главной задачей стоящей перед дросселем является накапливание энергии в индуктивности. В то же время для трансформатора такое накопление считается паразитным процессом.

Устройство прибора

Выполняется этот элемент из проволочного вида проводника, наматываемого в виде спирали. Этот проводник может быть как многожильным, так и одножильным. Проволока может наматываться на диэлектрический каркас или использоваться без него. Если применяется основание, то оно может быть выполнено круглым, прямоугольным или квадратным сечением. Физически же дроссель состоит из одного или множества витков проводника.

При изготовлении дросселя используются следующие разновидности намотки:

  • прогрессивная — шаг витков плавно изменяется по всей длине конструкции;
  • универсальная — расстояние между витками одинаковое.

Первый тип используется при создании изделий, предназначенных для работы на высоких частотах, при этом уменьшается значение паразитной ёмкости. Такая намотка может быть однослойной или многослойной, причем даже разного диаметра. В качестве материала для изготовления проводника используется медь.

Увеличение индуктивности достигается путём добавления ферромагнитного сердечника. В зависимости от назначения устройства используют разные его виды, например, для подавления высокочастотных помех — феррит, флюкстрол или карбонил, для фильтрации звуковой частоты — пермаллой. В то же время для дросселя, работающего со сверхвысокими частотами, применяют латунь. Магнитопровод рассчитывается так, чтобы избежать режима насыщения (падения индуктивного сопротивления).

Чтобы избежать насыщения в дросселях, магнитопровод изготавливается с зазором. При изготовлении дросселя стараются обеспечить:

  • необходимую индуктивность;
  • величину магнитной индукции, исключающую насыщение;
  • способность выдерживать необходимый ток.

Для этого обычно сначала рассчитывается зазор и число витков исходя из силы тока и индуктивности, а после определяется максимально возможный диаметр проволоки. В цифровых малогабаритных устройствах дроссель изготавливается в плоском виде. Достигается это путём печатания проводниковой дорожки в виде круговой или зигзагообразной линии.

Виды и характеристики

Главной характеристикой дросселя, безусловно, является индуктивность. Но, кроме неё, существует ряд номинальных параметров, характеризующих элемент как изделие. Именно они определяют возможности использования устройства и его срок службы. Основными из них являются:

  1. Мощность — определяется типом сердечника и поперечным сечением провода. Обозначает величину сигнала, которую может выдержать дроссель. Единицей измерения служит ватт.
  2. Добротность и угол потерь — характеризуют качество устройства. Чем больше добротность и меньше угол, тем выше качество.
  3. Частота тока — f, Гц. В зависимости от неё дроссели разделяют на низкочастотные, имеющие границы колебаний 20−20 000 Гц, ультразвуковые — от 20 до 100 кГц и сверхвысокие — больше 100 кГц.
  4. Наибольшее допустимое значение тока — I, А.
  5. Сопротивление элемента в неподключенном состоянии — R, Ом.
  6. Потери в магнитопроводе — P, Вт.
  7. Вес — G, кг.

Современная промышленность изготавливает электромагнитные дроссели, отличающиеся не только по характеристикам, но и по видам. Они выпускаются цилиндрической, квадратной, прямоугольной и круглой формы. А также они различаются по типу цепи, для которой предназначены, и могут быть однофазными или трёхфазными.

Условно дроссели можно разделить на три типа:

  1. Сглаживающие. Используются для фильтрации переменной составляющей сигнала, уменьшая её значение. Такие элементы ставятся на входе или выходе выпрямительных или преобразующих части схем.
  2. Переменного тока. Ограничивают его величину при резком скачке.
  3. Насыщения. Управляют индуктивным сопротивлением за счёт периодического подмагничивания.

Маркировка и обозначения

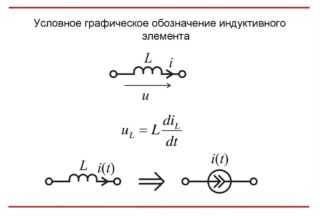

В принципиальных схемах и технической документации дроссели обозначаются латинской буквой L, условное графическое обозначение — в виде полуокружностей. Их количество нигде не указывается, но обычно не превышает трёх штук. Жирная точка, ставящаяся в начале полуокружностей, обозначает начало витков. Если индуктивность выполняется на каркасе, сверку изображения чертится прямая линия. Для обозначения номиналов элемента используется код из букв и цифр или цветовая маркировка.

Цифры указывают на значение индуктивности, а буква — на допуск. Например, код 250 J обозначает индуктивность, равную 25 мкГн с погрешностью в пять процентов. Когда на маркировке стоит только число, то это значит, что допуск составляет 20%. Таким образом, первые две цифры обозначают числовое значение в микрогенри, а третья — множитель. Буква D ставится на высокоточных изделиях, их погрешность не превышает 0,3%.

Цветовая маркировка, в принципе, соответствует буквенно-цифровой, но только наносится в виде цветных полос. Первые две указывают на значения в микрогенри, третья — коэффициент для умножения, а четвёртая — допуск. Индуктивность дросселя, на котором изображены две оранжевые полосы, коричневая и белая, равна 33 мкГ с разрешённым отклонением в 10%.

Область применения

Отвечая на вопрос, зачем нужен дроссель, можно с уверенностью сказать, что основное его применение — это фильтры. Ни один качественный источник питания не обходится без этого простого элемента. Его применение позволяет избавиться от пульсаций напряжения, которые вызывают нестабильность в работе многих устройств — материнской платы, видео- и звуковых карт и т. п.

Сглаживание формы сигнала путём устранения его паразитной составляющей обеспечивает стабильную работу микропроцессорных блоков, особо зависящих от качества питающего их напряжения.

Кроме того, используя свойство элемента накапливать энергию, а потом её отдавать в цепь, дроссель нашёл своё применение в люминесцентных лампах. Такие осветители работают на принципе возникновения дугового разряда, поддерживающегося в парах инертного газа. Для того чтобы он возник, между электродами необходимо появление высокого пускового напряжения, способного пробить газовый диэлектрик. Благодаря дросселю такой разряд и создаётся.

Их также используют и в усовершенствованных осветительных приборах — индукционных лампах. Отличие таких светильников от люминесцентных заключается в отсутствии электродов, необходимых для зажигания. Для получения света используются три составляющие — электромагнитная индукция, разряд в газе, свечение люминофора.

Стоит отметить и ещё одно из применений дросселя — сварочный трансформатор. Здесь основное назначение радиоэлемента заключается в стабилизации тока. Сварочный дроссель, установленный в инверторе, смещает фазу между током и напряжением. Такое его использование упрощает розжиг электрода и поддерживает стабильное горение дуги.

Способность элемента создавать магнитное поле зачастую применяется в электромагнитах, отличающихся большой мощностью, а также в различных электромеханических реле, электродвигателях и даже генераторах.

Самостоятельное изготовление

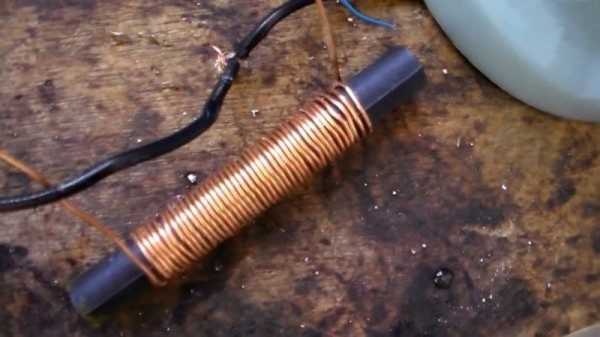

Для самостоятельного изготовления дросселя необходимо правильно рассчитать его конструкцию. Для этого используется простая формула расчёта индуктивности: L=0,01*d*w 2 /(L/d+0,44), где d — диаметр основания (см), L — длина проволоки (см), w — количество витков. При этом если имеется мультиметр с возможностью изменения индуктивности, то точное количество витков можно подобрать, используя его.

Метод намотки при использовании этой формулы предполагает укладку виток к витку. Например, необходимо подобрать магнитопровод для дросселя с индуктивностью один мкГн, рассчитанный на ток I = 4A. Берется сердечник 2000 НМ типоразмера К 16 х 8 х 6. Согласно справочнику коэффициент начальной индуктивности — ALH = 1,36 мкГн, а длина магнитного пути — le= 34,84 мм. Соответственно, число витков будет N= (L/ALH)0,5= (1/1,36)0,5 = 0,86. Если принять N=1, то при заданном токе напряжённость магнитного поля в сердечнике будет равна Н= 4*1/(34,84*10−3)= 114 А/м.

Таким образом, дроссель представляет собой катушку, которая характеризуется индуктивностью. Благодаря своим свойствам он может накапливать магнитную мощность, после отдавая её в цепь в виде электрической энергии. При этом использование элемента позволяет также подавлять переменную составляющую тока в цепи.

rusenergetics.ru

Что такое дроссель?

В цепях с переменным током с целью ограничения тока нагрузки используются дроссели, то есть индуктивные сопротивления. Такие устройства обеспечивают существенную экономию электроэнергии, не допускают перегрузку и чрезмерный нагрев.

Дроссель представляет собой один из видов катушек индуктивности, основным назначением которого является задержание влияния тока на конкретный диапазон частот. Причём резкое изменение силы тока в катушке невозможно, поскольку работает закон самоиндукции, вследствие чего создается дополнительное напряжение. Рассмотрим детально принцип действия, виды и назначение дросселей.

Назначение

Многих интересует, что такое дроссель и как он выглядит. Устройство выполнено в виде железного трансформатора, единственным отличием является наличие одной обмотки. Катушка накручена на сердечник из трансформаторной стали, при этом пластины разделены и не контактируют друг с другом с целью снижения вихревого тока.

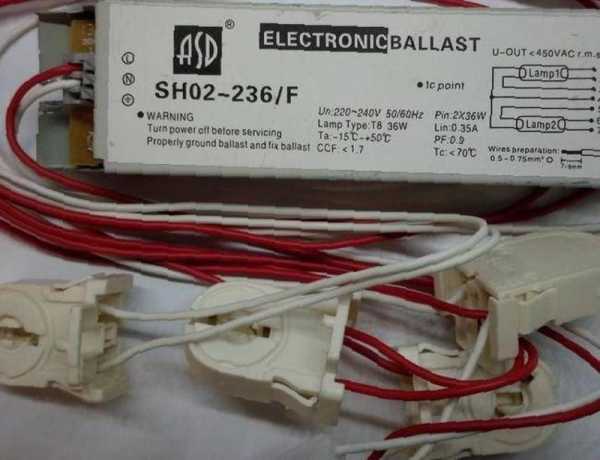

Электронный дроссель характеризуется высоким уровнем индуктивности до 1Гн, катушка эффективно противодействует изменениям тока в электроцепи. При снижении силы тока катушка его поддерживает, а в случае резкого повышения катушка обеспечивает ограничение и предотвращение резкого скачка.

Рассматривая, для чего нужен дроссель, следует назвать такие цели:

  • снижение помех;
  • сглаживание пульсаций электрического тока;
  • накапливание энергии в магнитном поле;
  • отделение частей схемы по высокой частоте.

Зачем же нужен дроссель? Основным его назначением в электросхеме является задержка на себе тока конкретного частотного диапазона или накопление энергии  в магнитном поле.

Важность дросселя объясняется тем фактом, что люминесцентные газоразрядные лампы (к примеру, бытовые светильники, фонари на улицах) не функционируют без дросселя. Он выступает в роли ограничителя напряжения, подающегося на электроды газоразрядной лампы.

Также дроссельные устройства формируют пусковое напряжение, требуемое для создания электрического разряда между электродами. Благодаря этому обеспечивается включение люминесцентной лампы. Пусковое напряжение рассчитано всего на доли секунды. Таким образом, дроссель – это устройство, отвечающее за включение лампы и ее стабильное функционирование.

Принцип работы

Электронный дроссель имеет простую конфигурацию и понятный принцип функционирования. Он представляет собой катушку из электропровода, которая намотана на сердечник из специального ферромагнитного материала. Принцип работы базируется на самоиндукции катушки. При рассмотрении конструкции дросселя, становится понятным, что она работает как электрический  трансформатор, только с одной обмоткой.

Сердечник и ферромагнитные пластины изолированы с целью предотвращения токов Фуко, создающих существенные помехи. Катушка имеет большую индуктивность, причем непосредственно выступает защитным ограждением при резких скачках напряжения в сети.

Однако данная конструкция считается низкочастотной. Переменный ток в бытовых сетях колеблется в широком диапазоне, поэтому колебания разделяются на три категории:

  • низкие частоты в пределах 20Гц-20кГц;
  • ультразвуковые частоты от 20 кГц до 100 кГц.;
  • сверхвысокие частоты более 100 кГц.

В высокочастотных устройствах не предусмотрен сердечник, вместо него применяются каркасы из пластика или стандартные резисторы. А сам дроссель в таком случае имеет конфигурацию многослойной навивки.

В процессе расчетов и составления схем, как подключить дроссель учитываются его параметры и характеристики сети, в которой необходимо поддерживать работу ламп. Особенное внимание при подключении необходимо уделять этапу начала свечения лампы, когда требуется пробивание газовой среды при помощи разряда. В этот момент необходимо высокое напряжение, а после этого прибор выступает в качестве сдерживающего напряжение элемента.

Основные характеристики

В большинстве своем дроссели имеют существенные габариты. Чтобы сделать приборы компактными без ухудшения технических характеристик, катушка индуктивности заменяется стабилизатором, который по сути является мощным транзистором. В результате получается электронный дроссель. Однако прибор такого типа является полупроводником, поэтому его нецелесообразно использовать в высокочастотных приборах.

Электронный дроссель необходимо выбирать по нескольким параметрам, основной из которых считается индуктивность, измеряемая в Гн. Также важными техническими характеристиками приборов выступают:

  • сопротивление, которое принимается во внимание при постоянном токе;
  • изменение напряжения в допустимых рамках;
  • ток подмагничивания – используется номинальный показатель.

Выбирая устройство, в первую очередь необходимо ориентироваться на цели и задачи, для чего нужен дроссель в схемах электроцепей. Применение в электрических дросселях магнитных сердечников дает возможность обеспечить компактность приборов при сохранении  прежних показателей индуктивности. Ферритовые и магнитодиэлектрические составы, благодаря низкой емкости, могут использоваться в широких диапазонах частот.

Разновидности дросселей

Выделяют следующие виды электрических дросселей, на основании видов ламп, в которых они используются:

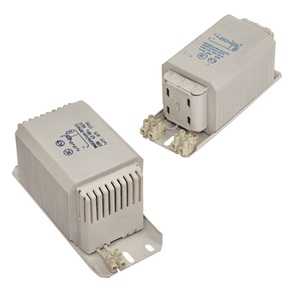

  • однофазные – подходят для бытовых и офисных систем освещения, которые работают от сети 220 Вольт;
  • трехфазные – рассчитаны на сети 220 и 380 Вольт. Такие дроссели подойдут для ламп ДРЛ и ДНАТ.

Электронный дроссель может принадлежать к одной из категорий в зависимости от места установки:

  • встраиваемые или открытые. Они монтируются в корпус светильника, который обеспечивает защиту от внешних факторов;
  • закрытые – отличаются герметичностью и влагозащищенностью. Такие устройства можно устанавливать в уличных условиях на открытых участках.

В зависимости от назначения дроссели разделяют на виды:

  • переменного тока. Применяются с целью ограничения напряжения в сети, к примеру, в момент запуска электромотора или импульсных ИВЭП;
  • насыщения. В основном устанавливаются в стабилизаторах напряжения;
  • сглаживающие – для снижения пульсаций выпрямленного тока;
  • магнитные усилители. Такие катушки индуктивности предполагают наличие подмагничивающегося сердечника благодаря наличию постоянного тока в сети. При регулировке его параметров можно менять значения индуктивного сопротивления.

Дроссели могут сохранять работоспособность на протяжении длительного срока эксплуатации при правильном использовании. Прибор предназначен для ограничения резких скачков напряжения, что позволяет обезопасить как приборы, так и всю сеть.

odinelectric.ru

Что такое дроссель в электрике: устройство, назначение, проверка

Чтобы понять, как работает схема, необходимо знать не только состав элементов, но и точно представлять, что делает конкретный элемент или их группа. В этой статье будем разбираться с тем, что такое дроссель, как он устроен и работает в различных устройствах и схемах.

Содержание статьи

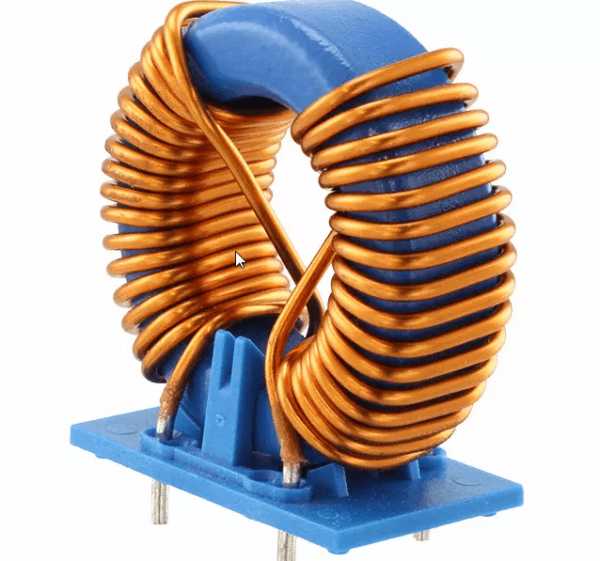

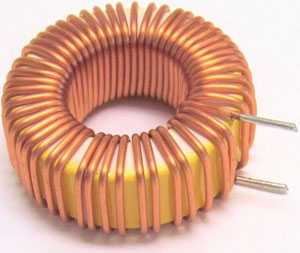

Что такое дроссель, внешний вид и устройство

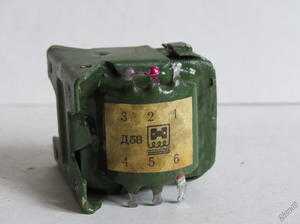

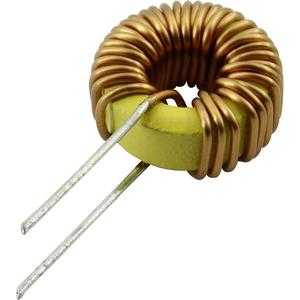

Дроссель — это один из видов катушки индуктивности, представляет собой специальную медную проволоку, намотанную на сердечник. Но не всё так просто, бывают они и без сердечника, называются бескаркасные или воздушные. Внешне некоторые похожи на трансформатор. Отличие в том, что дроссель имеет только одну обмотку, а у трансформатора их две или больше. Если вывода только два, то перед вами точно не трансформатор.

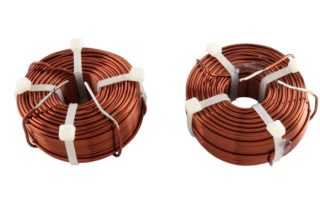

Дроссели без сердечника представляют собой намотанную спиралью проволоку. Как выглядит дроссель в электротехнике разобрались, теперь поговорим о его конструкции.

Что такое дроссель: это намотанная в виде спирали медная проводка с сердечником или без

Как уже говорили, сердечник у дросселя может быть, а может и не быть. Сердечник может быть из токопроводящего материала —  металла, а может из магнитного. Наличие или отсутствие сердечника, а также его тип (не только материал, но и форма) влияют на параметры катушки индуктивности.

Элементы без сердечников применяются для отсечения высоких частот, с сердечником чаще применяют для накопления энергии. Есть и ещё один момент: если сравнить дроссели с одинаковыми параметрами с сердечником  и без, то те которые его имеют, размером намного меньше. Чем лучше проводимость сердечника, тем меньше идёт проволоки и меньшие размеры имеет элемент.

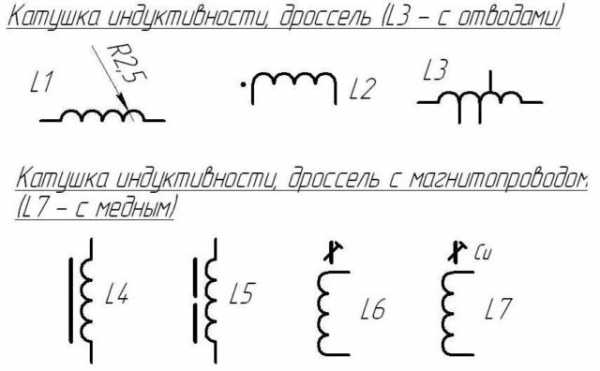

Схематическое изображение дросселя с магнитным сердечником и без

Несколько слов о проволоке, которую используют для намотки дросселя. Это специальный изолированный провод. Изоляция — тонкий слой диэлектрического лака, он незаметен, но изолирует хорошо. Так что, при самостоятельной намотке катушки, не используйте обычную проволоку, только специальную, покрытую изоляцией.

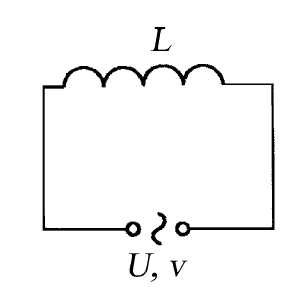

Дроссель на схеме обозначается графическим изображением полуволны. Если он с магнитным сердечником, добавляется черта. Если требуется какой-то специальный металл это также указывается рядом со схематическим изображением. Также может быть указан диаметр провода (L1).

Свойства, назначение и функции

Теперь разберём, что такое дроссель с точки зрения электрики. Если говорить коротко — это элемент, который сглаживает ток в цепи, что отлично видно на графике. Если подать на него переменный ток, увидим, что напряжение на катушке возрастает постепенно, с некоторой задержкой. После того, как напряжение убрали, в цепи еще какое-то время протекает ток. Это происходит так как поле катушки продолжает «толкать» электроны благодаря запасённой энергии. То есть, на дросселе ток не может появляться и исчезать мгновенно.

Ток на дросселе возрастает плавно и так же плавно снижается. Глядя на эти графики становится понятно, что дроссель —  это элемент, сглаживающий ток

Это свойство и используют, когда надо ограничить ток, но есть ограничения по нагреву (желательно его избежать). То есть дроссель используют как индуктивное сопротивление, задерживающее или сглаживающее скачки тока. Как и резистор, катушка индуктивности имеет определённое сопротивление, что вызывает падение напряжение и ограничивает ток. Вот только греется намного меньше. Потому его часто используют как индуктивную нагрузку.

У дросселя есть два свойства, которые тоже используют в схемах.

  • так как это подвид катушки индуктивности, то он может запасать заряд;
  • отсекает ток определённой частоты (задерживаемая частота зависит от параметров катушки).

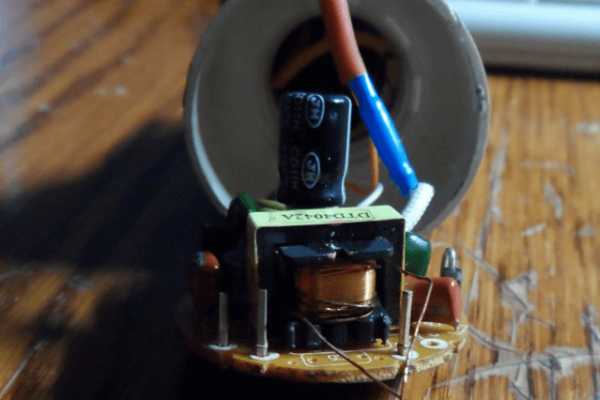

В некоторых устройствах (в люминесцентных лампах) дроссель ставят именно для накопления заряда. Во всякого рода фильтрах его используют для подавления нежелательных частот.

Виды и примеры использования

Чтобы более точно усвоить, что такое дроссель, поговорим о конкретном применении этого элемента в схемах. Его можно увидеть практически в любой схеме. Их ставят, если надо развязать (сделать независимыми друг от друга) участки, работающие на разной частоте. Они сглаживают резкие скачки тока (увеличение и падение), используются для подавления шумов. В некоторых схемах работают как стартовые, способствуя увеличению напряжения в момент старта. В зависимости от назначения, делятся на следующие виды:

  • Сглаживающие. В силу индуктивности, препятствуют резкому повышению или понижению тока.

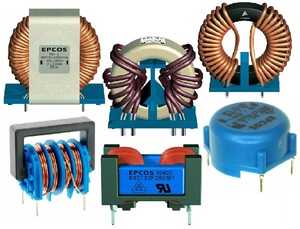

  • Фильтрующие. Специально подобранные параметры отсекают (подавляют) выбросы на определённых частотах (или в целом диапазоне). Ставят их и на входе статических конденсаторов.

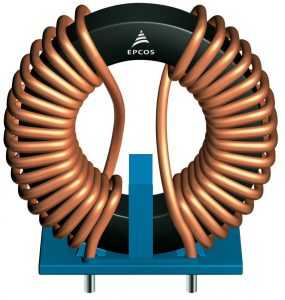

  • Сетевые. Ставят в приборах, питающихся от однофазной сети. Служат для предохранения аппаратуры от перенапряжения.
  • Моторные. Ставят на входе электроприводов, чтобы сгладить пусковые токи.

    Практически в любой схеме есть этот элемент

Как видите, дроссели в электрике имеют широкое применение. Есть они в любой бытовой аппаратуре, даже в лампах. Не тех, которые работают с лампами накаливания, а тех, которые называют лампами дневного света, а так же в экономках и в светодиодных. Просто там они очень небольшого размера. Если разобрать плеер, проигрыватель, блок питания, — везде можно найти катушку индуктивности.

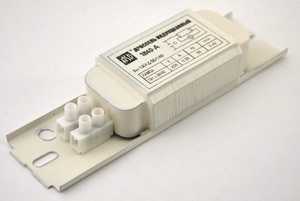

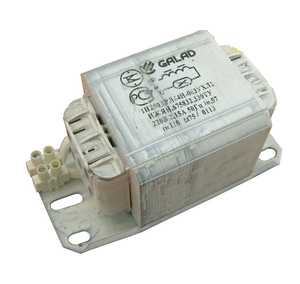

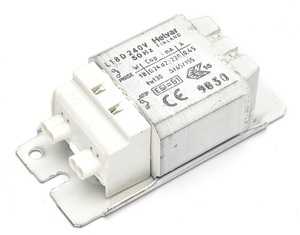

Дроссель в лампах дневного света

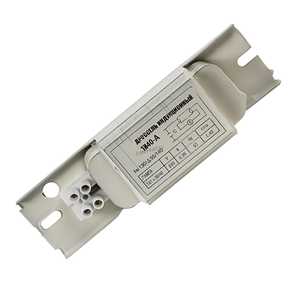

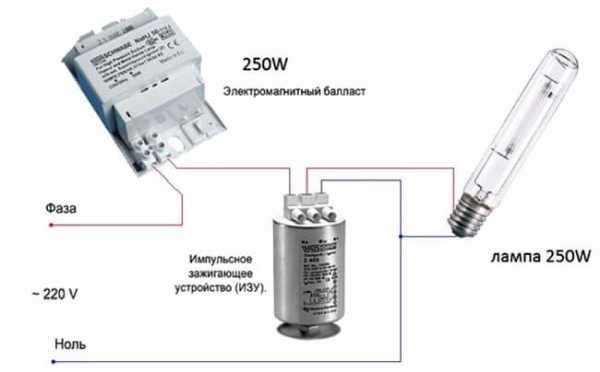

Для работы лампы дневного света необходим пуско-регулирующий аппарат. В более «старом» варианте он состоит из дросселя и стартера. Зачем дроссель в люминесцентной лампе? Он выполняет сразу две задачи:

  • При пуске накапливает заряд, необходимый для розжига лампы (пусковой).
  • Во время работы сглаживает возможные перепады тока, обеспечивая стабильное свечение лампы.

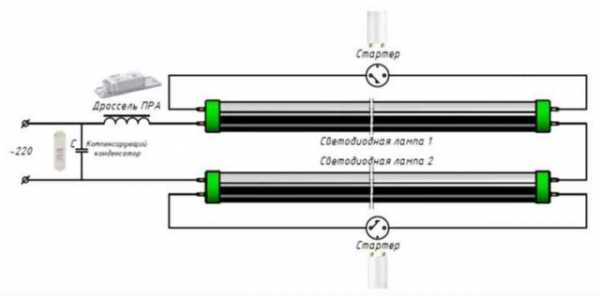

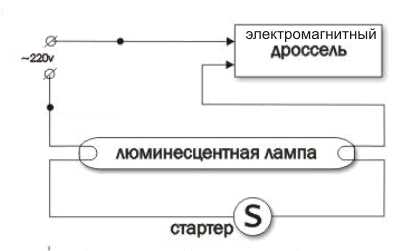

Как подключается дроссель в светильнике дневного света

В схеме люминесцентной лампы с электромагнитным ПРА, дроссель включается последовательно с лампой, стартер — параллельно. При неисправности одного из элементов или сгорании лампы, она просто не зажигается. Принцип работы этого узла такой. При включении напряжения в 220 В недостаточно для старта лампы. Пока она холодная, имеет очень большое сопротивление и ток течёт через постепенно разогревающиеся катоды лампы, затем через стартер.

В стартере есть биметаллический контакт, который при прохождении тока нагревается, начинает изгибаться. В какой-то момент он касается второго неподвижного контакта, замыкая цепь. Тут в работу вступает дроссель, пока грелся контакт стартера, он накапливал энергию. В момент когда происходит разряд стартера, он выдаёт накопленную энергию, увеличивая напряжение. В момент старта оно может достигать 1000 В. Этот разряд провоцирует разгон электродов, вырывая их из катодов лампы. Высвобождённые электроды начинают движение, ударяются о люминесцентное покрытие лампы, она начинает светиться. Дальше ток протекает не через стартер, а через лампу, так как её сопротивление стало ниже. В этом режиме дроссель работает на сглаживание скачков тока. Как видим, катушка индуктивности работает и как стартовая, и как стабилизирующая.

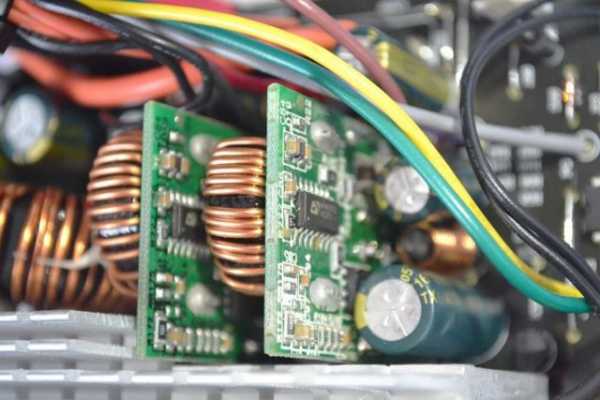

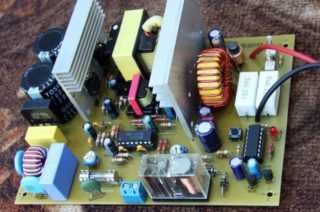

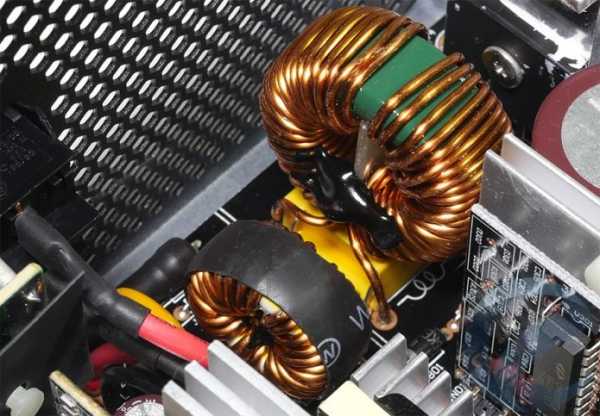

Зачем нужен дроссель в блоке питания

Как уже говорили, дроссель сглаживает пульсации тока. Если он при этом обладает значительным сопротивлением, параметры можно подобрать так, чтобы подавить определённые частоты.

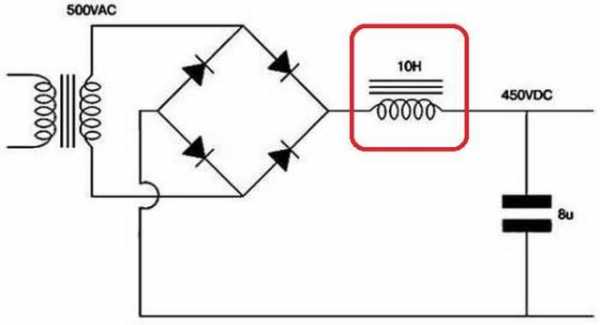

Дроссель для сглаживания пульсаций

Второе назначение дросселя в блоке питания —  сглаживание тока. Для этого используют низкочастотные дросселя с сердечниками из магнитной стали. Пластины друг от друга изолированы слоем диэлектрика (могут быть залиты лаком). Это необходимо чтобы избавится от самоиндукции и токов Фуко. Катушки такого типа имеют индуктивность порядка 1 Гн, так что сглаживают любые колебания тока, гасят его выбросы.

Как проверить дроссель мультиметром

Что такое дроссель и для чего его применяют разобрались, теперь ещё стоит научиться определять его работоспособность. Если мультиметр может измерять индуктивность, всё несложно. Просто проводим измерение. Если параметры дросселя нам неизвестны, выставляем самый большой предел измерений. Обычно это несколько сотен Генри. На шакале обозначаются русскими Гн или латинской буквой H.

Установив переключатель мультиметра в нужное положение, щупами касаемся выводов катушки. На экране высвечивается какое-то число. Если цифры малы, переводим переключатель в одно из следующих положений, ориентируясь по предыдущим показателям.

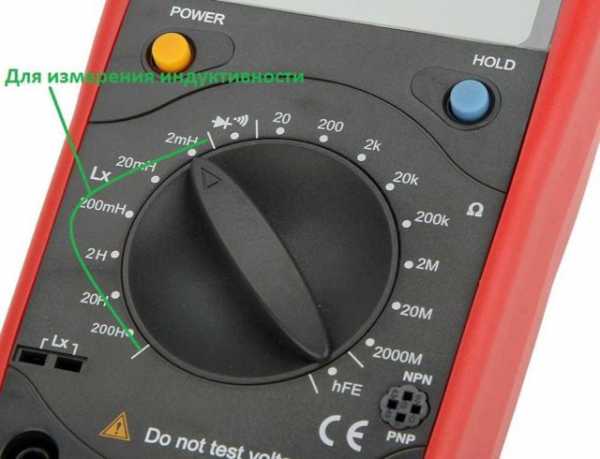

Функция измерения индуктивности есть далеко не во всех мультиметрах

Например, если высветилось 10 мГн, выставляем предел измерения ближайший больший. После этого повторно проводим измерения. В этом случае на экране высветится индуктивность измеряемого дросселя. Имея паспортные данные, можно сравнить реальные показатели с заявленными. Они не должны сильно отличаться. Если разница велика, надо дроссель менять.

Если мультиметр простой, функции измерения индуктивности в нём нет, но есть режим измерения сопротивлений, также можно проверить его работоспособность. Но в данном случае мы будем измерять не индуктивность, а сопротивление. Измерив сопротивление обмотки мы просто сможем понять, работает дроссель или он в обрыве.

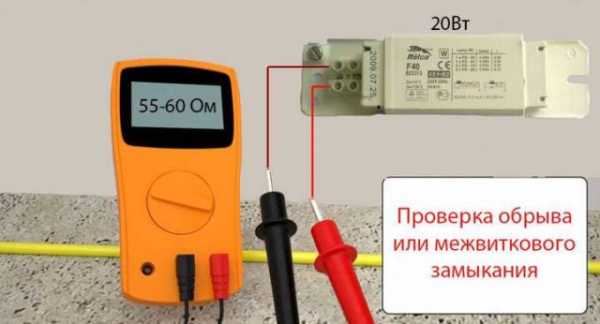

Так можно проверить исправность дросселя для ламп дневного света

Для прозвонки дросселя тестером переводим переключатель мультиметра в положение измерения сопротивлений. Выставляем предел измерений, лучше выставить нижний,чтобы видеть сопротивление обмотки. Далее щупами прикасаемся к концам обмотки. Должно высветиться какое-то сопротивление. Оно не должно быть бесконечно большим (обрыв) и не должно быть нулевым (короткое). В обоих случаях дроссель нерабочий, все остальные значения —  признак работоспособности.

Чтобы убедиться в отсутствии короткого замыкания на витках дросселя, можно перевести мультиметр в режим прозвонки и прикоснуться щупами к выводам. Если звенит — короткое есть, где-то есть пробой, а это значит, что нужен другой дроссель.

elektroznatok.ru

Устройство дросселя, принцип работы и назначение

В этой статье мы расскажем читателям энциклопедии домашнего мастера что такое дроссель и для чего он нужен. Drossel — это немецкое слово, которое обозначает сглаживание. Конкретно будем говорить об электрическом дросселе. Сейчас трудно найти электрическую схему в которой нет данного устройства, которое даже в цифровой век широко используется в технике. Он нужен для регулирования либо отсекания, в зависимости от назначения — сглаживать резкие скачки тока или отсекать электрические сигналы другой частоты, постоянный ток отделять от переменного.

Конструкция и принцип работы

Прежде всего поговорим о том, из чего состоит данный элемент цепи и как он работает. На схемах обозначение дросселя следующее:

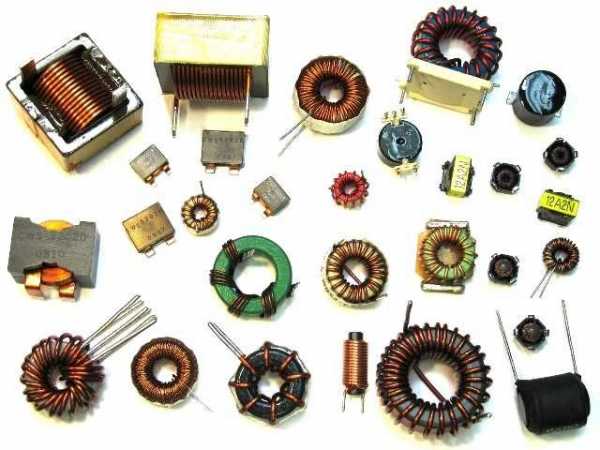

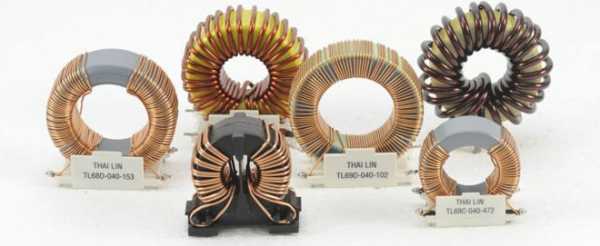

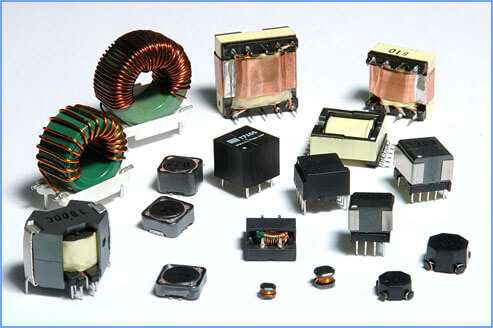

Внешний вид изделия может быть таким, как на фото:

Это катушка из провода намотанного на сердечник с магнитопроводом, или без корпуса в случае высоких частот. Похож на трансформатор только с одной обмоткой. Краткий экскурс в физику, ток в катушке не может мгновенно измениться. Проведем мысленный эксперимент — у нас есть источник переменного тока, осциллограф, дроссель.

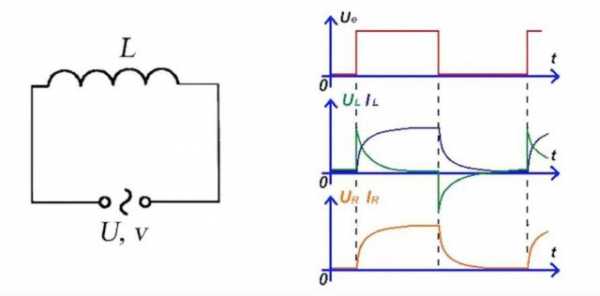

Во время начала полу волны мы наблюдаем нарастание тока с запозданием, это вызвано индуцированием магнитного потока в сердечнике. Происходит постепенное нарастание тока в обмотках, когда с источника переменного тока сигнал уходит на спад, мы наблюдаем спад тока в дросселе, опять же с некоторым опозданием, поскольку магнитное поле в магнитопроводе продолжает толкать ток в катушке и не может быстро изменить свое направление. Получается в какой-то момент ток из внешнего источника противодействует току, наведенному магнитопроводом дросселя. В цепях переменного тока назначение дросселя — выступать ограничителем или индуктивным сопротивлением.

Для постоянного тока данный элемент схемы не является сопротивлением или регулирующим элементом. Этот эффект используют для устройств, в электрических цепях, где нужно ограничить ток до нужной величины, при этом избежать излишней громоздкости и выделения тепла.

Интересное пояснение по данному вопросу вы также можете просмотреть на видео:

Наглядное сравнение, объясняющее принцип работы

Теоретическая часть вопроса

Область применения

Дроссель предназначен для того, чтобы сделать нашу жизнь светлее. Конкретно в люминесцентных лампах он ограничивает ток через колбу, до нужной величины, избегая его чрезмерное увеличение через лампу.

Люминесцентный светильник в основном состоит из дросселя, стартера, люминесцентной лампы. В двух словах описание работы люминесцентного светильника происходит так:

Из сети ток через дроссель проходит на одну из нитей накала люминесцентной лампы, далее попадает на стартерное устройство, далее на вторую нить накала и уходит в сеть. В стартерном устройстве пластина из биметалла нагревается тлеющим разрядом газа, выпрямляется под действием тепла и замыкает цепь. В этот момент начинают работать нити накала, на концах лампочки, разогревая пары ртути в колбе люминесцентной лампы. Через короткий промежуток времени, пластина в стартере остывает и возвращается в исходное положение. Во время разрыва цепи происходит резкий всплеск напряжения в дросселе, происходит пробой газа в колбе люминесцентной лампы, и возникает тлеющий разряд, лампочка начинает светить, работающая лампа шунтирует стартер, выключая его из цепи более низким сопротивлением.

В электронных схемах современных экономических люминесцентных ламп тоже есть рассматриваемый в статье элемент, но из-за более высоких частот он имеет миниатюрные размеры. А принцип работы и назначение остались те же.

Также дроссель обязательный элемент в схемах ламп ДРЛ, натриевых ламп ДНАТ, металлогалогеновых лампочек CDM.

В импульсных блоках питания в схемах преобразователях назначение дросселя — блокировать резкие всплески от трансформатора, пропуская сглаженное напряжение. Грубо говоря в этом случае он играет роль фильтра.

В электрических сетях они также устанавливаются, но называются реакторами. Назначение дугогасительного реактора — предотвращать появление самостоятельной дуги во время однофазного короткого замыкания на землю, также как и прочих реакторов, которые так или иначе регулируют или же ограничивают величину тока через них, специально или в случае нештатной ситуации.

С помощью дросселя можно улучшить дешевый или самодельный сварочный аппарат, установив его во вторичную цепь. Сварочный трансформатор собранный с дросселем будет варить не хуже фирменных аппаратов, дуга станет ровной и не будет рваться, шов будет равномерно залит.

Поджог дуги станет происходить намного легче и просадка сетевого напряжения будет меньше влиять на появление и горение дуги. Даже неспециалист сможет быстро достичь хороших результатов в сварке, делая всевозможные поделки у себя дома.

Где применяется изделие?

Вот мы и рассмотрели устройство дросселя, принцип работы и назначение. Надеемся, что теперь вы полностью разобрались, для чего нужен данный элемент схемы!

Будет интересно прочитать:

samelectrik.ru

сферы применения, устройство и электронные аналоги

Содержание статьи:

Дросселем называется катушка индуктивности определенной конструкции и номинала, предназначенная для установки в электротехнических и электронных схемах. Дроссель электрический требуется отличать от аналога, используемого в электронных устройствах с учетом их конструктивных особенностей. Для понимания, в чем состоят различия этих двух изделий, придется ознакомиться с принципом работы и существующими разновидностями.

Принцип работы

Дроссель электрический

Принцип работы дросселей в электрической схеме можно объяснить так:

  • при протекании переменного тока через индуктивный элемент скорость его нарастания замедляется, что приводит к аккумулированию энергии в магнитном поле катушки;
  • объясняется это действием закона Ленца, согласно которому ток в индуктивности не может изменяться мгновенно;
  • нарушение этого правила привело бы к недопустимому нарастанию напряжения, что физически невозможно.

Другой отличительной особенностью, поясняющей принцип работы индуктивности, является эффект самоиндукции, теоретически обоснованный Фарадеем. На практике он проявляется как наведение в катушке собственной ЭДС, имеющей противоположную полярность. За счет этого эффекта через индуктивность начинает течь ток, препятствующий нарастанию вызвавшего его полевого образования.

Указанное свойство позволяет применять индуктивные элементы в электротехнике для сглаживания низкочастотных пульсаций. Для них индуктивность представляется большим сопротивлением.

Использование в других технических областях (в высокочастотных устройствах, например) дроссель обеспечивает развязку основной электронной схемы от вспомогательных (низкочастотных) цепей.

Технические характеристики

Технические характеристики компенсационных дросселей

Основным техническим параметром дросселя в электротехнике и электронике, полностью характеризующим его функциональность, является величина индуктивности. Этим он напоминает обычную катушку, применяемую в различных электрических схемах. И в том и другом случае за единицу измерения принимается Генри, обозначаемый как Гн.

Еще один параметр, описывающий поведение дросселя в различных цепях – его электрическое сопротивление, измеряемое в Омах. При желании его всегда удается проверить посредством обычного тестера (мультиметра). Для полноты описания работы этого элемента потребуется добавить такие показатели:

  • допустимое (предельное) напряжение;
  • номинальный ток подмагничивания;
  • добротность образуемого катушкой контура.

Дроссель цепи постоянного тока СТА-ФТП-93 93 кВт

Указанные характеристики дросселей позволяют разнообразить их ассортимент и использовать для решения самых различных инженерных задач.

Разновидности дросселей

По виду электрических цепей, в которых устанавливаются дроссельные элементы, классификация следующая:

  • низкочастотные индуктивности;
  • высокочастотные катушки;
  • дроссели в цепях постоянного тока.

Низкочастотные элементы внешне напоминают обычный трансформатор, у которого имеется всего лишь одна обмотка. Их катушка навита на пластиковом каркасе с размещенным внутри сердечником, изготовленным из трансформаторной стали.

Стальные пластины надежно изолированы одна от другой, что позволяет снизить уровень вихревых токов.

Катушка индуктивности для НЧ динамика, сабвуфера, низких частот, провод ПЭТВ 1,25мм

Дроссельные НЧ катушки обычно имеют большую индуктивность (более 1 Гн) и препятствуют прохождению токов сетевых частот 50-60 Герц через участки цепей, где они установлены.

Еще одна разновидность индуктивных изделий – высокочастотные дроссели, витки которых навиваются на ферритовом или стальном сердечнике. Существуют разновидности ВЧ изделий, которые работают без ферромагнитных оснований, а провода в них наматываются просто на пластмассовый каркас. При секционной намотке, применяемой в схемах среднечастотного диапазона, витки провода распределяются по отдельным секциям катушки.

Электротехнические изделия с ферромагнитным сердечником имеют меньшие габариты, чем простые дроссели той же индуктивности. Для работы на высоких частотах применяются сердечники ферритовые или из диэлектрических составов, отличающихся малой собственной емкостью. Такие дроссели используются в довольно широком диапазоне частот.

Некоторые из них изготавливаются в виде толстой витой проволоки, совсем не имеющей каркаса.

Дроссель постоянного тока в основном применяется для сглаживания пульсаций, появляющихся после его выпрямления в специальных схемах.

Применение индуктивных элементов и их графическое обозначение

Назначение дросселя в импульсных схемах питания – блокировать резкие всплески от трансформатора

Электрические дроссели, работающие в цепях переменного тока, традиционно применяются в следующих случаях:

  • для развязки вторичных цепей импульсных источников питания;
  • в обратноходовых преобразователях или бустерах;
  • в балластных схемах люминесцентных ламп, обеспечивающих быстрый запуск;
  • для запуска электрических двигателей.

В последнем случае они используются в качестве ограничителей пусковых и тормозных токов.

Электротехнические изделия, устанавливаемые в электрических приводах мощностью до 30 кВт, по своему виду напоминают классический трехфазный трансформатор.

Так называемые дроссели насыщения используются в типовых обратноходовых стабилизаторах напряжения, а также в феррорезонансных преобразователях и магнитных усилителях. В последнем случае возможность намагничивания сердечника позволяет изменять индуктивное сопротивление действующих цепей в широких пределах. Сглаживающие дроссели применяются для снижения уровня пульсаций в выпрямительных цепях.

Источники питания с такими элементами до сих пор встречаются в электротехнической практике. Для запуска люминесцентных ламп все чаще используется «электронный» балласт, постепенно вытесняющий намоточные изделия. Его применение объясняется следующими преимуществами:

  • низкий вес;
  • эксплуатационная надежность;
  • отсутствие характерного для обычных дросселей гудения.

Для обозначения дросселя на электротехнических и электронных схемах используются значки, представляющие собой отрезок витого проводника. Для катушек с сердечником внутри намотки дополнительно ставится черточка, а в бескаркасном варианте исполнения она отсутствует.

strojdvor.ru

Дроссель и его параметры | HomeElectronics

Что такое электрический дроссель?

Дросселем, в общем случае, называют катушку индуктивности, чаще всего с сердечником, которая служит для устранения или уменьшения переменного (импульсного) тока, разделения или ограничения сигналов различной частоты. Исходя из этого, дроссели условно можно разделить на следующие типы:

сглаживающие дроссели, предназначены для ослабления переменной составляющей постоянного тока или напряжения различной частоты, то есть сглаживания пульсаций, на выходе и входе силовых преобразователей или выпрямителей;

дроссели переменного тока, предназначены для ограничения электрического тока, при резких изменениях нагрузки, например, при пуске электродвигателей или источников питания;

дроссели насыщения, или управляемые дроссели, предназначенные для регулирования индуктивного сопротивления за счёт изменения тока подмагничивания.

Дроссели, как и любая другая катушка индуктивности, может быть без сердечника, с замкнутым сердечником, с сердечником, имеющим малый зазор и с сердечником, имеющим большой зазор или разомкнутым сердечником. Поэтому в независимости от назначения дросселя его принцип действия основан на электромагнитных свойствах катушки индуктивности и сердечника, на котором она выполнена.

Принцип работы идеального дросселя

Дроссель, как и любой другой элемент электрической цепи, содержит ряд параметров, которые определяются его физическими и конструктивными характеристиками. В зависимости от назначения дросселя одни его характеристики стараются улучшить, а значение других уменьшить. Но, несмотря на характер работы дросселя, его основным параметром является индуктивность, поэтому рассмотрим дроссель, содержащий только один параметр – индуктивность, такой дроссель называется идеальным и он характеризуется следующими допущениями:

— обмотка дросселя не имеет активного сопротивления;

— отсутствует межвитковая ёмкость проводников дросселя;

— магнитное поле в сердечнике однородно, то есть значение индукции и напряженности в различных его точках имеет одинаковое значение.

С учётом таких допущений, представим сердечник, на который намотана катушка.


Идеальный дроссель.

Подадим на катушку переменное напряжение U, в результате по катушке потечёт переменный ток I, создающий в сердечнике переменный магнитный поток Φ. Тогда в соответствии с законом самоиндукции в витках обмотки возникнет ЭДС самоиндукции Е. Так как у нас отсутствует активное сопротивление обмотки идеального дросселя, то ЭДС самоиндукции уравновесит напряжение, вызвавшее электрический ток

В тоже время индуктивность, как коэффициент самоиндукции можно определить по следующему выражению

где ω – количество витков катушки,

S – площадь поперечного сечения сердечника,

B – магнитная индукция,

I – величина электрического тока.

Тогда выражение для ЭДС самоиндукции будет иметь вид

Данное выражение показывает, что ЭДС самоиндукции зависит от конструкции и размеров дросселя, а также от скорости изменения магнитного поля (dB/dt).

Так как в идеальном дросселе отсутствуют активные нагрузки, а только индуктивная составляющая, то активная мощность будет равняться нулю. В индуктивном элементе расходуется только реактивная мощность на создание магнитного поля.

Принцип работы реального дросселя

В реальном дросселе, в отличие от идеального, кроме индуктивности имеется ещё рад параметров, вносящих активную составляющею мощности. Рассмотрим реальный дроссель


Магнитные силовые линии реальной катушки.

Поступающий в дроссель переменный ток возбуждает вокруг катушки переменное магнитное поле, определяемое магнитным потоком Φ. В идеальном дросселе он полностью замыкается через сердечник Φ0, но в реальности к нему добавляется магнитный поток рассеяния, охватывающий как витки по отдельности, так и группы витков провода. Он зависит от расположения витков, сечения провода, плотности укладки витков провода и так далее. Поток рассеивания достаточно трудно выразить количественно, поэтому для его характеристики вводят понятие потокосцепление рассеяния ΨS, который можно выразить через индуктивность рассеяния LS обмоток дросселя

В соответствии с законом электромагнитной индукции, поток рассеяния возбуждает ЭДС рассеяния

Поток рассеяния в дросселе негативно влияет на работу устройств, так как вызывает паразитные шумы, наводки и потери мощности в целом.

Кроме потерь реактивной мощности потоками рассеяния, в реальном дросселе происходят потери активной мощности в сопротивлении витков обмотки и потерях в сердечнике, обусловленных его ферромагнитными свойствами.

Эквивалентная схема дросселя

Для анализа работы реального дросселя создадим схему замещения, которая учитывает его основные и паразитные параметры.


Эквивалентная схема дросселя с учётом паразитных параметров.

Таким образом, на характеристики дросселя кроме собственной индуктивности дросселя L, являющейся основным параметром, так сказать полезным, присутствует паразитная индуктивность LS, обусловленная потоком рассеяния, активное сопротивление R обмоточного провода, межвитковая ёмкость С обмотки дросселя, а также проводимости gμ. Проводимость gμ характеризует мощность, которая затрачивается на перемагничивание сердечника, из-за наличие петли гистерезиса.

Уравнение соответствующее эквивалентной схеме будет иметь вид

Как видно на схеме ток в дросселе состоит из двух составляющих: Iμ – ток отвечающий за создание основного магнитного потока Φ0 и Iа – ток, учитывающий потери мощности при перемагничивании и нагрев сердечника

где РС – мощность потерь в сердечнике.

Основной параметр дросселя – индуктивность L определяется по выражениям для индуктивностей различных типов, например, индуктивность без сердечника, индуктивности на замкнутых сердечниках, индуктивности на сердечниках с зазором и индуктивности на разомкнутых сердечниках.

Остальные параметры определить несколько сложнее. Рассмотрим определение данных параметров.

Как рассчитать межвитковую ёмкость обмотки дросселя?

В дросселе, между витками, слоями и металлическими предметами вокруг дросселя существует некоторая разность потенциалов, создающих электрическое поле. Для оценки влияния данного поля вводят понятие межвитковой ёмкости или собственной ёмкости дросселя, величина которой зависит от размеров и конструктивных особенностей дросселя.

Межвитковая ёмкость C обмотки, являясь паразитным параметром, совместно с индуктивностью рассеивания и собственной индуктивностью дросселя образуют различные виды фильтров и колебательных контуров. Хотя данный параметр имеет небольшое значение, тем не менее, в определённых условиях его приходится учитывать, однако точный расчёт затруднён в связи с большим влиянием различных конструктивных параметров, в первую очередь, взаимного расположения витков провода между собой. Так наибольшей межвитковой ёмкостью обладают катушки намотанные «внавал», а наименьшей – катушки с намоткой типа «Универсаль» или секционные катушки.

Межвитковую емкость Собщ дросселя можно представить в виде суммы емкостей между внутренним слоем обмотки и магнитопроводом С1 и межслоевой емкости внутри обмотки С2

Ёмкость между внутренним слоем обмотки и магнитопроводом можно определить из эмпирической формулы

где εа – абсолютная диэлектрическая проницаемость среды вокруг проводника, εа = ε0εr,

εr – относительная диэлектрическая проницаемость,

ε0 – электрическая постоянная, ε0 = 8,85 * 10-12 Ф/м,

r – радиус поперечного сечения провода,

а – расстояние между магнитопроводом и осью провода,

n – число витков в слое,

р1 – периметр витка внутреннего слоя обмотки.

Относительная диэлектрическая проницаемость берётся для материала каркаса дросселя, если бескаркасное исполнение, то соответственно проницаемость воздуха либо изоляции проводника, в зависимости от необходимой точности.

Емкость между слоя обмотки так же вычисляется по эмпирической формуле

где рср – периметр среднего витка обмотки,

b – расстояние между осями витков в соседних слоях,

m – число слоёв.

В данном случае диэлектрическая проницаемость берётся для материала межслоевой изоляции.

Во всех случаях необходимо добиваться уменьшения межвитковой ёмкости обмотки. Для этого применяют различные виды намоток и материалов для каркасов и межслоевой изоляции с малым значением диэлектрической проницаемости.

Как рассчитать индуктивность рассеяния дросселя?

Индуктивность рассеяния LS, также как и межвитковая ёмкость, является паразитным параметром и негативно влияет на индуктивные элементы, в частности на дроссель. Индуктивность рассеяния вместе с межвитковой емкостью образуют фильтр нижних частот, вызывающий уменьшение амплитуды переменного напряжения и тока на высоких частотах. Данное обстоятельство приводит к тому, что увеличиваются активные потери мощности и происходит нагрев дросселя.

Индуктивность рассеяния зависит от типа конструкции дросселя и его размеров и может быть определена по следующему выражению

где μ0 – относительная магнитная проницаемость, μ0 = 4π*10-8,

рср – периметр среднего витка обмотки,

w – количество витков провода в дросселе,

l – длина намотки,

h – толщина намотки.

В большинстве случаев необходимо добиваться уменьшения индуктивности рассеяния, для чего стараются как можно плотнее уложить провод в намотке, уменьшения количества слоёв обмотки дросселя и увеличения длины намотки. В идеале стремятся использовать однослойные обмотки, если это возможно.

Стоит отметить, что приведённые выражения для определения паразитных параметров межвитковой ёмкости С и индуктивности рассеяния LS являются ориентировочными и могут в различных случаях давать погрешность порядка 20 %. Поэтому при необходимости знать точное значение их определяют экспериментальным путём различными способами.

На сегодня всё, а в следующей статье я расскажу о потерях мощности и нагреве дросселей при работе.

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.

www.electronicsblog.ru

Что такое дроссель - для чего он нужен и чем можно заменить

Если вы знакомы с радиоэлектроникой или хотя бы имеете представление о том, как выглядят платы блоков питания, зарядных устройств, комплектующих компьютерной техники, то наверняка знаете, что они редко обходятся без дросселей — ферритовых колец с медной обмоткой. Какую же функцию выполняет эта деталь и в каких случаях используется?

Что такое дроссель

Простота и надёжность конструкции обеспечили широкое распространение дросселей

Слово «дроссель» произошло от немецкого Drossel — сокращать, ограничивать. В механике есть множество деталей со схожими названиями, а вот в электротехнике понятие «дроссель» может означать лишь одну из разновидностей катушки индуктивности, способную сглаживать нежелательные колебания частоты и других параметров электрического сигнала.

Закон самоиндукции не допускает резкого снижения силы тока в дросселе, формируя на выходной обмотке дополнительное напряжение.

Назначение

Установка дросселя необходима в том случае, когда любые переменные параметры тока являются нежелательными для цепи. Проще говоря, этот компонент позволяет «отсеять» помехи в заданном диапазоне, устранить паразитные пульсации и колебания.

Кроме того, иногда дроссель играет роль разделителя сигнала. С его помощью реализуется электронная изоляция участка сети, выполняется развязка частот и другие базовые операции, без которых невозможна стабильная работа сложных схем.

Ремонт и замена

Перед тем как ремонтировать сломанный дроссель, лучше предварительно измерить его индукцию

Конструкция большинства дросселей относительно проста — две обмотки на круглом магнитном сердечнике. Следовательно, и ремонтировать их несложно. При обрыве обмотки достаточно выпаять компонент с платы, удалить повреждённую проволоку и намотать новую с таким же сечением.

При ремонте простых бытовых приборов допустима замена дросселя парой катушек индуктивности, резисторами с малым сопротивлением или даже перемычками, однако, прежде чем принимать такое решение, следует детально изучить схему устройства и убедиться, что удаление дросселя не нарушит её функционирование.

Законы индукции — база, на которой построена работа многих современных электронных устройств. Достоточно их изучить для того чтобы разбираться со всеми нюансами применения дросселей, трансформаторов и катушек индуктивности.

elektro.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
