DSG коробка передач - что это такое, расшифровка, принцип работы



Инженерная мысль не стоит на месте, и разработчики автомобильного оборудования стремятся предложить своим покупателям все новые решения, которые должны облегчать жизнь автомобилиста. Одним из таких изобретений стала DSG трансмиссия. В переводе с языка оригинала расшифровка названия звучит так: к «коробка прямого включения передач».

DSG-коробка – результат объединения механической КПП и коробки -автомат. Принцип работы этого вида КПП заключается в наличии роботизированного оборудования, которое автоматические переключает передачи, после того как водитель совершает движение рычагом, выбирая передачу.

АКПП ДСГ, в настоящее время, встречается в двух версиях: шести- и семиступенчатая. Шестиступенчатая DSG поступила в производство в 2003 году и позволила уменьшить время разгона автомобилей, совместив эту функцию с экономией топлива. DSG (семь) — это семиступенчатая версия АКПП, которая получает все большее распространение и часто используется на спортивных автомобилях, для которых важен быстрый разгон и плавное переключение скоростей.

Давайте разберемся, что такое коробка DSG и в чем отличия ее работы по сравнению с привычными автоматическими и механическими КПП.

Описание принципа работы КПП

Данная АКПП имеет два сцепления, обеспечивающих отсутствие потери мощности при переключении. Это происходит потому, что в момент переключения одно из сцеплений отключается и тут же включается второе, которое до этого находилось в полной готовности. Таким образом, можно отметить, что система DSG включает в себя, по сути, две равноправных коробки, одна из которых отвечает за четные передачи, а вторая – за нечетные.

Во время движения обе они находятся в рабочем состоянии, но в каждый момент замкнуто сцепление только одной коробки, а при переключении оно размыкается, замыкая сцепление на другой. Коробка считается роботизированной, потому что переключением передач заведует электронный блок – Мехатроник. Это такое электронное устройство, работа которого заключается в своевременном смыкании/размыкании сцеплений. Робот отслеживает информацию, которая поступает со всех датчиков: контролирующих частоту вращения, следящих за нагреванием  и количеством масла, отмечающих в каком положении находятся вилки включения передач.

Вообще считается, что DSG коробка передач – это функционально более совершенная МКП. Технически так оно и есть, а главным усовершенствованием как раз и является робот, который делает переключение быстрым и бесперебойным. В моделях, выпущенных с 2015 по 2017 год, Mechatronik получил дополнительные функции, помогающие избежать поломок и увеличить срок эксплуатации.

Как работает ДСГ 7 и в чем ее отличие от предыдущих образцов

Главным отличием между семи- и шестиступенчатой коробками является их принцип работы. Если в DSG (шесть) используется «мокрый» принцип, при котором погруженные в масло механические части постоянно охлаждаются, то в ДСГ 7 сухое сцепление не перенагревается за счет пониженного крутящего момента. В этом случае происходит экономия масла, так как оно используется только для смазки дисков.

Благодаря этим отличиям два типа роботизированных коробок имеют и несколько отличающиеся сферы применения. Коробки с мокрым принципом работы чаще можно встретить на более мощном автомобиле, например, таком, как Skoda Octavia, а на машине, для которой крутящий момент не имеет большого значения, чаще устанавливается сухая коробка.

Преимущества КПП DSG

К положительным сторонам работы коробки ДСГ можно отнести следующие:

  • максимально быстрое переключение передач;
  • экономия топлива за счет отсутствия потери мощности при переключении с одной передачи на другую;
  • повышение скорости разгона, невозможное в автомобиле, на котором установлены стандартные механическая или автоматическая коробки;
  • возможность ручного управления переключением передач.

Все эти положительные черты сделали коробки DSG оптимально подходящими для развития современной автомобильной промышленности. Например, компания SKODA вот уже несколько лет использует именно эти трансмиссии для разных моделей шкода октавия. Так, уже к концу 2014 года шкоде удалось выпустить более полумиллиона коробок ДСГ.

Но, несмотря на признание среди производителей, автолюбители продолжают спорить, действительно ли роботизированная коробка передач DSG 6 или ее седьмая версия лучше, чем привычные АКПП.

Недостатки использования ДСГ в автомобиле

Среди тех, кто уже купил машину с коробкой передач DSG 7, находятся не только ее поклонники, но и люди, успевшие проверить ее в действии и нашедшие некоторые минусы такого новшества:

  • сложность конструкции новой КПП увеличивает и стоимость автомобиля, на котором она установлена;
  • часто возникают перепады температур, которые уменьшают срок службы трансмиссии;
  • несмотря на большое количество сервисов, некоторые серьезные поломки просто невозможно устранить без замены коробки передач полностью. То же касается и случаев, когда из строя вышел робот – он просто не подлежит ремонту.

К тому же, многие автолюбители утверждают, что ресурс этой КПП намного меньше указанного производителем.

Резюмируя все вышесказанное, хочется еще раз напомнить автолюбителям о необходимости тщательной проверки всех систем при покупке. Решив приобрести современное авто, нужно задуматься и о том, каких резервов потребует его обслуживание.

prokpp.ru

Что не так с коробкой DSG?

Среди автомобилистов ходит немало всевозможных страшилок. Одна из наиболее популярных сегодня — о роботизированных коробках DSG на автомобилях концерна Volkswagen. Рывки, провалы в тяге и запредельная стоимость ремонта — вот чего все боятся. Попробуем разобраться, насколько эти страхи обоснованы.

Что такое DSG и откуда она взялась?

DSG расшифровывается как Direkt Schalt Getrieb, в дословном переводе с немецкого — "коробка прямого включения передач". Это одна из множества видов преселективных роботизированных коробок с двумя cцеплениями.

Как известно, "робот" представляет собой механическую коробку, но с автоматизированным управлением. Когда нужно переключить передачу, компьютер дает команду актуаторам, которые отсоединяют ведомый диск сцепления от ведущего, разъединяя тем самым двигатель и коробку, передвигают валы с шестернями, а затем соединяют диски обратно, возобновляя процесс передачи момента.

Надо сказать, что с этой операцией компьютер не всегда справляется быстро — зачастую времени ему нужно еще больше, чем водителю. О динамичной езде и тем более спорте с обычной роботизированной коробкой не может быть и речи.

Фото: autowp.ru

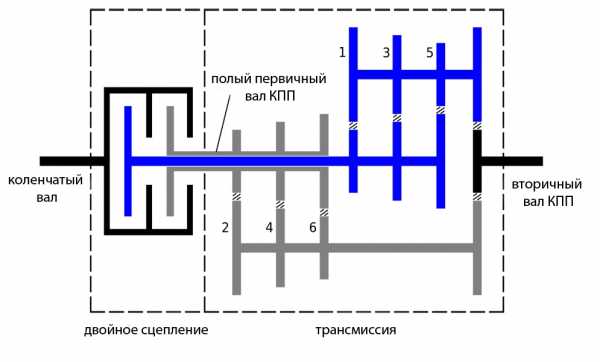

Совсем другое дело — коробка с двойным сцеплением! Принципиальную схему такой КПП придумал французский инженер Адольф Кегрессе. До Первой мировой он, кстати, работал в личном гараже Николая II и придумал гусенично-колесный движитель для царского "Паккарда", но это совсем другая история. В конце 30-х, когда Кегрессе описал принцип работы двойного сцепления, технологии не позволяли сделать опытный образец, и конструкцию забыли до начала 80-х. Тогда прогрессивную коробку испытывали на Ford Fiesta, Ford Ranger и Peugeot 205, а затем ставили на гоночные Audi и Porsche.

Как работает DSG?

Как видно из схемы, ведущий диск сцепления, который вращает мотор, находится между двумя ведомыми дисками, связанными с коробкой. Один диск соединен с валом с шестернями нечетного ряда передач (1,3 и далее), а второй — с валом чётных передач (2,4 и далее). Валы дисков сцепления расположены на одной оси подобно матрёшке — внутри друг друга. Когда автомобиль с такой коробкой стартует, к ведущему диску прижимается только "нечётный" диск, и начинается движение на первой передаче. В это время на чётном ряду включается вторая передача, и когда нужно переключиться наверх, от ведущего диска отсоединяется "нечётный" и моментально присоединяется "чётный". Пока он работает, на нечётном ряду включается уже третья передача и так далее. Соответственно, переключения происходят быстро — быстрее, чем это физически может сделать любой, даже самый квалифицированный водитель. Такой тип КПП получил название преселективного, от pre- ("перед", "заранее") и select ("выбор").

Фото: wikipedia.org


DSG — отнюдь не единственный преселектив

Помимо DSG, есть еще несколько видов преселективных "роботов". Например, на Porsche стоят коробки PDK, разработанные совместно с компанией ZF. Renault, Peugeot, Citroen, BMW, Mercedes-Benz и Ferrari используют коробки фирмы Getrag, а Fiat разработал собственный "робот" TCT, которым оборудованы все модели Alfa Romeo, а также Dodge Dart. Также есть еще множество разных КПП с двойным сцеплением для специальных целей. Например, спортивный вариант от производителя Oerlikon Graziano для суперкара McLaren 12C или рассчитанный на тяжелую сельскохозяйственную технику агрегат от John Deere Tractors. В общем, преселективных коробок много, а дурную славу имеет только фольксвагеновский DSG. Интересно, почему? Во многом из-за того, что именно DSG впервые из подобных КПП стал применяться в серийном производстве автомобилей. Но есть и тонкости конструкции...

Фото: volkswagen-media-services.com


Не все DSG одинаково полезны

DSG бывают трех видов. В 2003 году вышел разработанный совместно с компанией Borg Warner первый 6-ступенчатый вариант коробки DSG с индексом DQ250. Он отличался тем, что диски двойного сцепления работали в масляной ванне. Сила трения между дисками была относительно небольшой, и это была палка о двух концах. С одной стороны, сцепление могло передавать на коробку большой крутящий момент (до 350 Нм) с вполне умеренным износом, а включения происходили мягко. С другой стороны, "посредник" между трущимися поверхностями в лице масла обеспечивал большие потери. В 2008 году Volkswagen рискнули и выпустили коробку DQ200, которую делали совместно с компанией LuK. Ступеней было семь, а сцепление из мокрого стало сухим, как на обычных механических коробках. Предельный крутящий момент мотора, который может "переварить" такая коробка, снизился до 250 Нм. Именно этот вариант фольксвагеновского преселектива снискал славу неудачного узла. Хотя потери здесь свелись к минимуму, и коробка работала весьма эффективно, появились проблемы с комфортом и надежностью, о которых мы подробно расскажем чуть ниже. Чуть позже вышли еще две модификации DSG, причем на обеих снова появилось мокрое сцепление, а ступеней осталось семь. В 2008-м появился S-tronic для Audi с продольным расположением мотора (он работает с крутящим моментом до 600 Нм), а в 2010-м — новый DSG для поперечной компоновки (до 500 Нм). Итак, в той или иной степени опасаться следует только "сухой" DSG с семью ступенями. Все остальные варианты преселективных роботов работают без лишних нареканий.

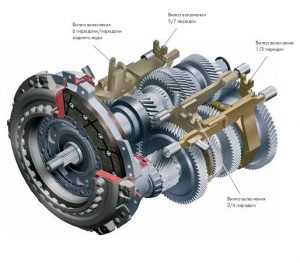

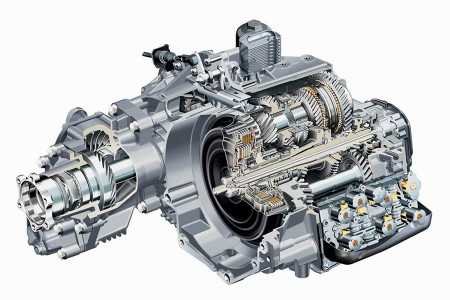

6-ступенчатый вариант коробки DSG

Фото: volkswagen-media-services.com

Где можно встретить DSG

Сейчас концерн Volkswagen параллельно использует все три версии DSG, а также S-tronic и PDK. Как идентифицировать автомобиль, на котором стоит именно семиступенчатая DSG DQ200 с двойным сухим сцеплением, которая может доставить проблемы в эксплуатации? Потенциально проблемная коробка устанавливалась практически на весь модельный ряд Volkswagen, Seat и Skoda с 2008 года и по сей день. DSG7 ставили и ставят на относительно слабенькие модификации с моторами объемом до 1.8 литра. С двухлитровыми и более объемными двигателями, а также с дизелями, где момент выше 250 Нм, соединяют обычно старый и надежный DSG6 с мокрым сцеплением или вовсе 6-ступенчатый гидромеханический "автомат". Семиступенчатый "мокрый" DSG, а также S-tronic встречаются исключительно на Audi.

Какие проблемы доставляет DSG?

Сразу же стоит оговориться, что десятки тысяч водителей ездят на машинах с семиступенчатым "роботом" и ни на что не жалуются. Однако доля тех, кто недоволен покупкой, все-таки достаточно велика. Что же их беспокоит?
  • Рывки при переключении передач вверх или вниз — самый распространенный недостаток. Вызван он тем, что диски сухого сцепления смыкаются слишком резко. Эффект примерно такой же, если на машине с "механикой" бросить педаль сцепления при переключении.
  • Посторонние звуки в работе. Лязг, скрежет и прочие шумы.
  • Потеря тяги на разгоне. Диски сцепления не зацепляются друг за друга должным образом, и машина перестает реагировать на нажатие педали газа. Ситуация особенно опасна при обгонах на загородных трассах.

Фото: media.skoda-auto.com

Что ломается в коробке DSG?

Проблема заключается в злосчастном сухом сцеплении. Качество сборки Volkswagen сомнения не вызывает, вот только жесткая конструкция не терпит "глючного" софта. Основной поставщик проблем — это "мозг" коробки, то есть мехатронный модуль, управляющий сцеплением и собственно коробкой передач. Бывают, правда, и другие поломки. Например, преждевременный износ подшипников валов или вилки выключения сцепления, а также налипание грязи на датчики и контакты… Встречаются они достаточно редко, не чаще чем на любых других коробках передач.

Стоит ли брать машину с семиступенчатой DSG?

Если вы выбираете подержанный автомобиль, то однозначно нет. На первые годы выпуска пришелся пик проблем с коробкой, и покупатель такой машины автоматически попадает в группу риска. Затраты на ремонт могут быть неоправданно высокими, а сложностей с перепродажей в будущем будет много в любом случае. Что касается новой машины, то возможны варианты. В 2013 году коробка DSG пережила модернизацию, и проблем стало меньше. О том, как доработали "робот", а также о том, сколько стоит ремонт и замена такой коробки, мы напишем в следующей части нашего небольшого расследования. Следите за обновлениями!


Читайте также:


www.kolesa.ru

что это такое? Особенности и проблемы коробки передач DSG

Сейчас автомобили снабжаются разными типами коробок. Времена, когда на машины устанавливалась только «механика», давно прошли. Сейчас больше половины современных авто оснащаются другими типам КПП. Даже отечественные производители стали потихоньку переходить на АКПП. Концерн «Ауди-Фольксваген» почти 10 лет назад представил новую трансмиссию – DSG. Что это за коробка? Каково ее устройство? Есть ли проблемы при эксплуатации? Обо всем этом и не только – далее в нашей статье.

Характеристика DSG

Что это за коробка? DSG представляет собой трансмиссию прямого переключения.

Она оснащена автоматическим приводом переключения скоростей. Одна из особенностей DSG "мехатроник" – наличие двух сцеплений.

Конструкция

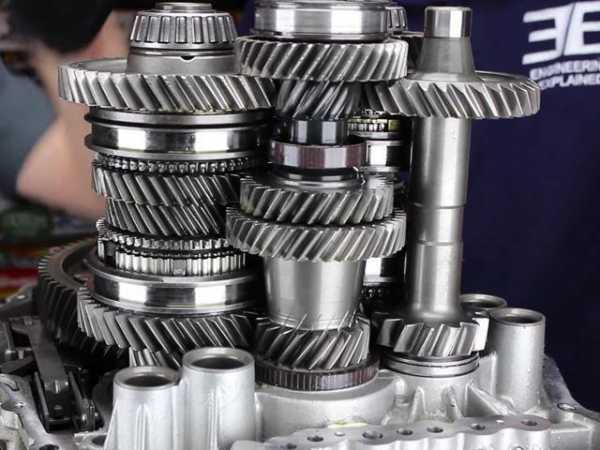

Данная трансмиссия соединяется с мотором через два соосно расположенных диска сцепления. Один отвечает за четные передачи, а второй – за нечетные и заднюю скорость. Благодаря такому устройству машина едет более размеренно. Коробка осуществляет плавное переключение ступеней. Как работает автомат DSG? Возьмем пример. Машина едет на первой передаче. Когда ее шестерни вращаются и передают крутящий момент, вторая скорость уже находится в зацеплении. Вращается она вхолостую. Когда автомобиль переключается на следующую ступень, срабатывает электронный блок управления. В это время гидравлический привод трансмиссии отпускает первый диск сцепления и окончательно замыкает второй. Крутящий момент плавно переходит от одной шестерни на другую. И так до шестой или седьмой передачи. Когда автомобиль наберет достаточно высокую скорость, коробка переключится на последнюю ступень.

При этом шестерни предпоследней, то есть шестой или пятой передачи, будут в «холостом» зацеплении. При снижении скорости диски сцепления роботизированной коробки отключат последнюю ступень и перейдут в контакт с предпоследней шестерней. Таким образом, двигатель находится в постоянном контакте с коробкой. В это же время «механика» путем нажатия педали отводит диск сцепления, и трансмиссия больше не контактирует с двигателем. Здесь при наличии двух дисков передача крутящего момента производится плавно и без разрыва мощности.

Преимущества

В отличие от обычного автомата, роботизированная DSG АКПП требует меньшей нагрузки, за счет чего снижается расход топлива. Также, в отличие от простой АКПП, снижается время между переключением передач. Все благодаря наличию двух сцеплений. Кроме этого, водитель самостоятельно может перейти в режим «типтроник» и механически управлять переключением скоростей. Функцию педали сцепления будет выполнять электроника. Сейчас на автомобили «Шкода», «Ауди» и «Фольксваген» устанавливается система ECT, которая не только управляет переключением передач, но и контролирует открытие дроссельной заслонки. Таким образом, при езде создается чувство, что вы едете на одной передаче. Также электроника считывает множество других данных, в том числе и температуру двигателя. Производитель заявляет, что использование системы ECT позволяет увеличить ресурс работы роботизированной КПП и двигателя на 20 процентов.

Еще один плюс – возможность выбора режима работы трансмиссии. Их три: зимний, экономичный и спортивный. Что касается последнего, электроника меняет момент переключения передач на более поздний. Так увеличивается крутящий момент двигателя. Но расход топлива при этом тоже становится больше.

Проблемы и неисправности трансмиссии

Так как роботизированная DSG коробка передач являет собой сложное электромеханическое устройство, она подвержена разным поломкам. Давайте рассмотрим их. Итак, самая первая проблема – это сцепление. Здесь стоит отметить износ корзины и ведомого диска, а также повышенную нагрузку на выжимной подшипник. Признак неисправности этих механизмов – пробуксовка сцепления. В результате теряется крутящий момент и ухудшается динамика разгона автомобиля.

Возникает аварийный режим коробки DSG. Что это значит? Появляется лампочка на панели приборов, машина начинает дергаться и плохо стартовать с места.

Акутаторы

Проблемы DSG касаются и акутаторов. Это электромеханический привод переключения передач и сцепления. При частой эксплуатации и большом пробеге изнашиваются так называемые «щетки». Не исключен обрыв цепи электрического двигателя. Признак неисправности акутаторов – резкий старт и «дергание» автомобиля. Также данный симптом возникает при неправильных настройках сцепления. Поэтому нужно производить компьютерную диагностику. У каждой марки автомобиля свои коды неисправностей.

О 7-ступенчатых DSG

Что это за коробка, мы уже знаем. Принципиальных отличий в работе шести- и семиступенчатых «роботов» нет.

Но статистика говорит, что именно такие коробки наиболее подвержены поломкам. Если отдельно рассматривать семиступенчатый «робот», стоит отметить проблему блока управления «мехатроник» и сцепления сухого типа. Последнее подвержено сильному износу, особенно при переходе на повышенную или пониженную передачу. В результате оно изнашивается и коробка встает в «аварийный режим». Возникают пробуксовки, проблемы при старте с места и переключении скоростей. Сам производитель «Фольксваген» дает гарантийный срок 5 лет. За это время больше половины автомобилей с такой коробкой требуют замены сцепления. В этом и заключается вся проблема данной трансмиссии. Поэтому если автомобилю больше пяти лет, вся ответственность полностью ложится на плечи автовладельца. И он уже за свои деньги будет менять все узлы в данной коробке.

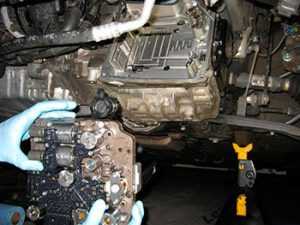

Мехатроник

Проблемы существуют не только с механической, но и электрической частью, а именно блоком управления. Данный элемент устанавливается в самой трансмиссии. Так как она постоянно подвергается нагрузкам, температура внутри узла возрастает.

Из-за этого выгорают контакты блока, нарушается исправность клапанов и датчиков. Также происходит засор каналов гидроблока. Сами датчики буквально магнитят на себя продукты износа коробки – мелкую металлическую стружку. В результате нарушается работа электрогидравлического блока управления. Машина начинает пробуксовывать, плохо едет, вплоть до полной остановки и прекращения работы агрегатов. Также следует отметить проблему износа вилки сцепления. В результате коробка не может включить одну из передач. Возникает гул при движении. Это происходит из-за износа подшипника качения. Данная коробка передач устанавливается на автомобили разного сегмента. Но даже на дорогих машинах не исключены данные неисправности, хотя ее узлы рассчитаны на больший ресурс и нагрузки.

Как продлить срок эксплуатации?

Ввиду частых обращений в дилерские центры, сам концерн начал советовать автовладельцам, как продлить срок службы коробки.

Чтобы элементы трансмиссии подвергались меньшим нагрузкам, при остановке свыше пяти секунд производитель рекомендует переводить селектор КПП в нейтральное положение.

Заключение

Итак, мы выяснили, что собой представляет роботизированная коробка. Как видите, несмотря на многие преимущества, она имеет множество проблем. Поэтому ездить на таких автомобилях разумно только в случае, если она находится на гарантийном сроке. Приобретать такие автомобили на вторичном рынке, если им больше 5 лет, автолюбители не советуют. Надежность этих коробок под большим вопросом.

fb.ru

Коробка DSG: проблемы, плюсы и минусы

Что такое DSG? С немецкого аббревиатура DSG расшифровывается как «коробка непосредственного включения передач» (Direkt Schalt Getriebe). Часто ее называют «преселективной», то есть умеющей держать готовые передачи для следующего переключения.

Идея создания такой КПП принадлежит французскому изобретателю Адольфу Кегрессу. В 30-х годах прошлого века автомобильный инженер сотрудничал с компанией Citroen. Он предложил ставить агрегат с двумя сцеплениями и гидромеханическим управлением на переднеприводный Citroen Traction Avant. Новая трансмиссия не получила массового применения из-за сложной конструкции.

О достоинствах и особенностях коробки рассказал технический консультант Фольксваген Фаворит Хофф Максим Пономаренко.


Принцип работы DSG

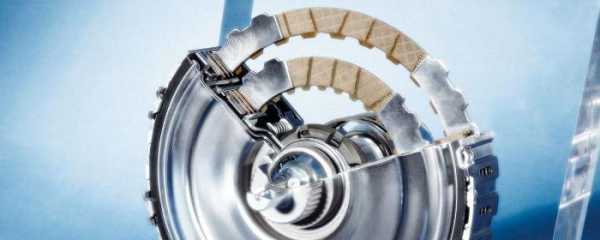

Принципиальное отличие преселективной АКП от других — в двух сцеплениях, оперативно переключающих передачи. В «механике» или роботизированной коробке для смены передачи диск сцепления отсоединяется от маховика, водитель или роботизированный компьютер выбирает нужную «скорость», и после этого диск встает на место. За это время крутящий момент на коробку не передается и автомобиль теряет в динамике.

Система DSG позволяет избавиться от провалов мощности. В основе коробки работа двух валов, расположенных соосно: первый — полый, а второй — внутри него. Двигатель соединен с каждым из них через свое, отдельное многодисковое сцепление — тоже внешнее и внутреннее. На первичном, то есть внешнем валу, закреплены шестерни четных передач (2-, 4-, 6-й), на внутреннем — нечетных — 1-, 3-, 5-й и передача заднего хода.

Когда автомобиль стартует, к вращающемуся маховику прижимается диск с нечетным рядом, а диск с четными «скоростями» разомкнут. Во время разгона вычислительный блок коробки дает команду приготовить вторую передачу, чтобы в момент ее включения отсоединить диск нечетного ряда и моментально пустить в работу диск четного. Настроенное управление переключением позволяет не терять крутящий момент.

Роботизированная коробка передач DSG 6 встала на конвейер Volkswagen в 2003 году. Двойное сцепление на ней работало  масляной ванне, получив название «мокрого». Масло в такой коробке отбирает часть мощности, увеличивая расход топлива. В 2008 году немецкий автоконцерн представил семиступенчатую DSG 7 с «сухим» сцеплением.

Преимущества DSG

  • Коробка DSG за счет оптимальных режимов включения нужных «скоростей» позволяет снизить расход топлива. Автомобили с ней потребляют примерно на 10% меньше горючего, чем машины, на которых обычная коробка переключения передач.
  • Отличительная особенность всех подобных трансмиссий — динамичное ускорение. Для переключения передачи вверх коробке нужно всего 8 мс, у нее отсутствует эффект резиновой тяги как на гидромеханических АКП.

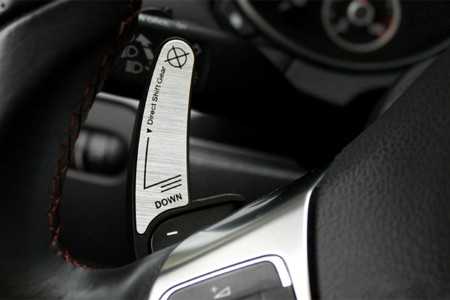

  • Ездить на DSG можно в мануальном режиме, то есть переключать передачи вручную.
  • Такая АКП на 20% легче аналогичной гидромеханической трансмиссии.

Недостатки DSG

  • Стоимость АКП сказывается на цене авто, заметно увеличивая ее.
  • Недешевая замена масла (на шестиступенчатой коробке) каждые 60 тысяч километров. Полный объем — 6,5 литров.

Преселективная коробка устанавливается на разные модели и марки, объединенные под именем автоконцерна Volkswagen: Audi TT (A1, A3, A4, S4, A5, A7, A6, Q5, R8), SEAT Ibiza (León, Altea), Škoda Octavia (Superb, Yeti), Volkswagen Polo (Golf, Jetta, Touran, New Beetle, Passat, Passat CC, Sharan, Scirocco, Caddy).

Расширенная гарантия на DSG

Среди многих автовладельцев закрепилась сомнительная слава коробки с двумя сцеплениями. Само наименование DSG превратилось в символ ненадежной конструкции с затратным ремонтом. На самом деле Volkswagen давно взял сложившуюся ситуацию под контроль. Важный шаг в сторону контроля качества — масштабная сервисная акция.

Концерн дает расширенную гарантию на семиступенчатые коробки, выпущенные до 1 января 2014 года. По словам представителей автоконцерна, обозначенный срок соответствует появлению на конвейере модернизированной трансмиссии без типичных проблем прошлого поколения. Особые условия обслуживания ограничены 150 тысячами пробега или 5 годами возраста механизма. В сервисную акцию входит замена синтетического масла минеральным — менее агрессивным по отношению к электронным компонентам. При этом обновляется прошивка блока управления АКП. Обнаруженные неисправности устраняются бесплатно — это касается ремонта, замены отдельных элементов или трансмиссии в сборе.

В любом случае аббревиатуры DSG не стоит бояться: при должном уровне обслуживания она не подведет, а по числу достоинств «умный робот» выигрывает у классической АКПП. А еще коробка ДСГ потребует меньше денег на ремонт в сравнении с обычным «автоматом».

Какие неисправности характерны для ДСГ?

Самая частая проблема — толчки при смене передачи, сопровождающие движение. Диски сцепления слишком резко смыкаются и машину дергает. Второй известный недостаток — вибрация при старте, лязг, скрежет и другие посторонние шумы во время смены скоростей.

Главная причина некорректной работы семиступенчатой трансмиссии — ее «сухое» сцепление. Оно быстро изнашивается из-за тяжелых условий эксплуатации в плотном городском трафике, с заторами на небольшой скорости. Поэтому у вопроса «как эксплуатировать DSG?» есть один очевидный ответ — избегать режима «газ-тормоз», ведь главный враг робота суть пробка.

Среди прочих проблем: износ втулок валов, вилки выключения сцепления, нарушенные контакты соленоидов, грязь на датчиках и масло в антифризе.

Как определить неисправность ДСГ при покупке автомобиля с пробегом?

  • Не включаются отдельные передачи — коробка «перескакивает» их.
  • Переключение передач сопровождается ударами — коробка «пинается».
  • При движении раздается гул.
  • Машина вибрирует на старте.
  • Осмотр на подъемнике показывает, что из коробки подтекает масло.

Если есть подозрение на некорректную работу коробки, стоит заказать дополнительную проверку, или отложить такой вариант.

Доверяйте свой выбор проверенным площадкам автомобилей с пробегом. FAVORIT MOTORS — это команда опытных специалистов, чьи результаты подтверждены первыми местами в рейтингах продаж. Мы продаем подготовленные машины, прошедшие детальную диагностику. У них нет скрытых неисправностей и «прозрачная» юридическая история. Вы приобретаете автомобиль, в точности соответствующий Вашим ожиданиям, точно подходящий для Ваших задач.


favorit-motors.ru

Коробка DSG принцип работы и стоимость ремонта

У автомобилистов ходит много легенд о роботизированных коробках DSG на автомобилях концерна Volkswagen. Резкие провалы в тяге и запредельная стоимость ремонта, вот чего все боятся.









Direct Shift Gearbox (DSG) расшифровывается дословно с немецкого как: коробка прямого включения. Это одна из множества видов роботизированных коробок, как известно робот представляет собой механическую коробку, но с автоматизированным управлением.



Когда нужно переключать передачи компьютер дает команду которая разъединяет ведомый диск сцепления от ведущего, тем самым разъединяя двигатель и коробку придвигает валы шестерни, затем соединяет диски обратно обновляя процесс передачи момента. Надо сказать что с этой операцией компьютер не всегда справляется быстро зачастую времени ему нужно еще больше чем водителю.





Совсем другое дело коробка с двойным сцеплением принципиальная схема такой КПП придумал французский инженер Адольф Кегресс. В конце тридцатых годов прошлого века, он описал принцип работы двойного сцепления.





Технологии того времени не позволили сделать опытный образец, конструкцию забыли до начала восьмидесятых, тогда прогрессивную коробку стали пробовать на Ford Fiesta, Ford Ranger и Peugeot 205, а затем на Audi и Porsche.



Такой тип КПП получил название преселективная коробка передач (ПКП), помимо DSG есть еще несколько видов преселективных роботов например на Porsche стоят коробки pdk разработанные совместно с компанией ZF.



Renault Peugeot Citroen BMW Mercedes и Ferrari используют коробки фирмы Getrag также есть еще множество различных КПП с двойным сцеплением для специальных целей.





Селективных коробок много, но дурную славу имеют только Volkswagen DSG. Во многом из-за того что именно они впервые стали применяться в серийном производстве автомобилей, но есть и тонкости, конструкция DSG бывает 3 видов в 2003 году вышел, 6 ступенчатый вариант коробки DSG с индексом dq250.

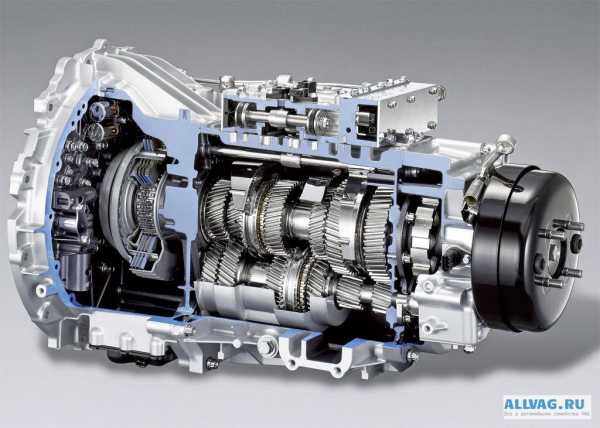

Отличается тем что диски двойного сцепления работали в масляной ванне, сила трения между дисками была относительно небольшой, с одной стороны сцепление могло передавать на коробку большой крутящий момент с вполне умеренным износом, с другой стороны посредник между трущимся поверхностям масло обеспечило большие потери.



В 2008 году Volkswagen рискнули и выпустили коробку dq200, чтобы не было потерь, сцепление из мокрого стало сухим, как на обычных механических коробках. Именно этот вариант снискал неудачную славу. Коробка работала весьма эффективно, но появились проблемы с комфортом и надежностью о которых мы подробно расскажем далее.

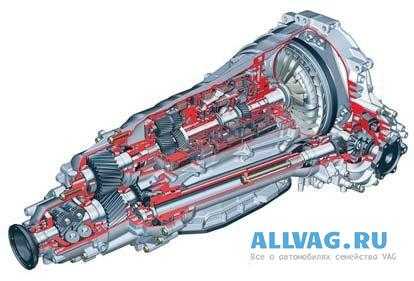

В 2008 появился S-tronik для Audi с продольным расположением мотора. Опасаться следует только DSG 7 все остальные варианты селективных роботов работают без лишних нареканий. Сейчас концерн Volkswagen параллельно использует все три версии DSG, а также S-tronik.

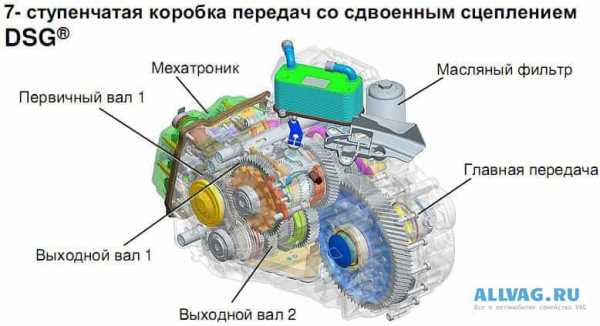

Автомобиль на котором стоит именно 7-ступенчатая DSG с двойным сухим сцеплением, может доставлять проблемы в эксплуатации.



Проблемная коробка ставилась практически на весь модельный ряд Volkswagen 2008 года и по сей день dsg7 продолжают ставить на относительно слабенькие модификации с моторами объемом до 1.8 л, с двухлитровым и более объемными двигателем, а также дизелями где момент выше 250 Hm, это обычно старая и надежная dsg-6 с мокрым сцеплением.





Доля тех, кто не доволен покупкой всё-таки достаточно велика, владельцев беспокоят рывки при переключении передачи вверх или вниз. Это самый распространённый недостаток вызванный тем, что диски сухого сцепления смыкаются слишком резко, эффект примерно такой же, как если бы на машине с механической коробкой бросить педаль сцепления.



Так же машина перестает реагировать на нажатие педали газа, проблема заключается в сухом сцеплении. Мехатронный модуль управляющий сцеплением и коробкой передач является главной причиной поломок DSG. Бывают правда и другие поломки, например преждевременный износ подшипников вала или вилки выключения сцепления, а также налипание грязи на датчике контакта. Встречается редко, так же как и на любой другой коробке передач.

Стоит ли брать машины с 7 ступенчатой DSG?

Если вы выбираете подержаный автомобиль, то однозначно нет на 1 года выпуска пришел пик пролемы с коробкой и покупатель такой машины автоматически попадает в группу риска, затраты на ремонт могут быть не сопоставимо высокими. Что касается новых машин, то возможно выбрать вариант 2013 года, коробка DSG пережила модернизацию, проблем стало меньше.



Рассмотрим примерную стоимость владения автомобиля с DSG 7 DQ200.



Цены на запчасти :
Сцепление15000-25000руб
Ремкомплект сцепления15000-25000руб
Мехатроник30000-55000руб
ЭБУ Мехатроника30000-55000руб
Б/У Коробка60000-120000руб
Ремонтная Коробка35000-130000руб



Цены на работы:

Ремонт мехатроника 20000-55000руб

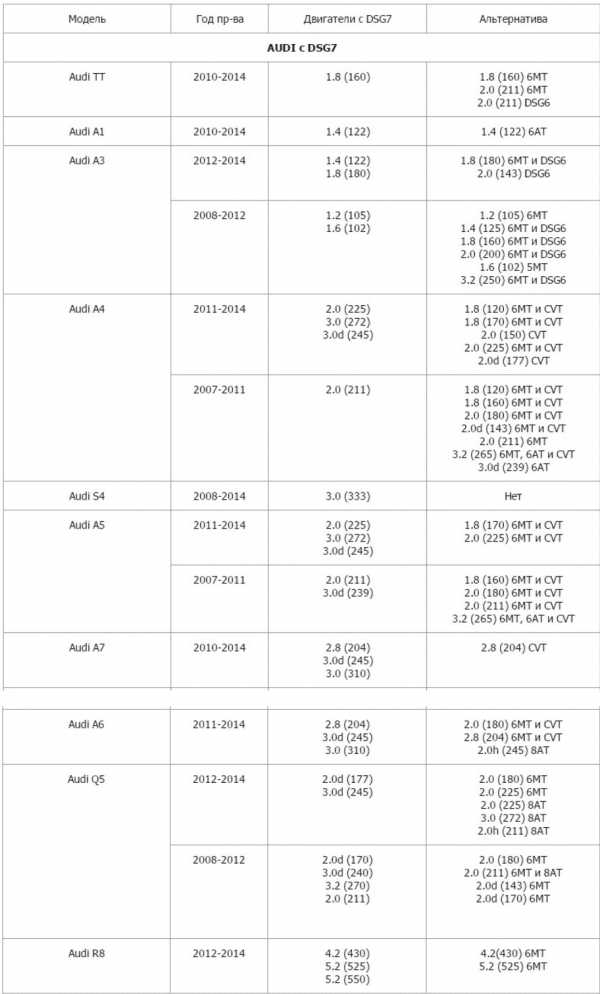

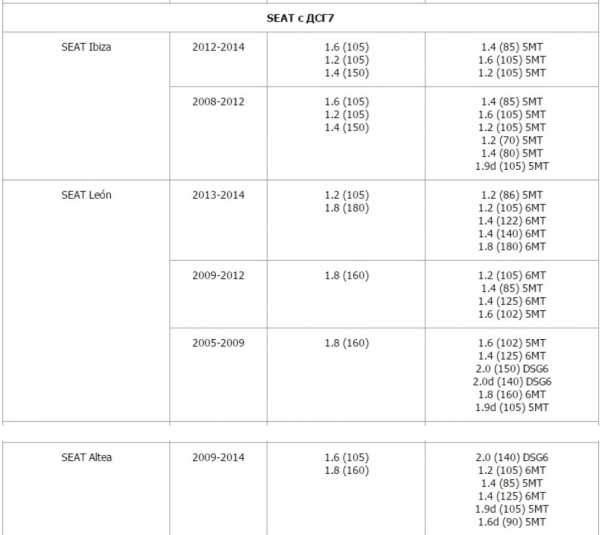

Ниже представлена таблица и ссылки на автомобили и коробки, от покупки которых лучше воздержаться:


allvag.ru

Что такое ДСГ в машине: устройство, особенности, принцип работы

Сравнительно недавно производители начали активно устанавливать на автомобили роботизированные коробки передач вместо привычных автоматов и вариаторов CVT. Как известно, робот (РКПП) представляет собой механическую трансмиссию, в которой реализовано автоматическое включение/выключение сцепления, а также без участия водителя происходит выбор и включение нужной передачи.

Другими словами, коробка — робот является еще одной разновидностью автоматизированных трансмиссий, при этом дешевле в производстве, проще по конструкции, обеспечивает высокую топливную экономичность.

Читайте в этой статье

Роботизированная КПП ДСГ (DSG): что это такое

Итак, чтобы понять, что такое DSG, нужно сначала рассмотреть основные типы роботизированных коробок. В двух словах, роботизированная коробка передач может быть как «однодисковым» роботом (например, коробка АМТ), так и преселективной роботизированной КПП с двумя сцеплениями.

Обычный робот, который имеет только одно сцепление, похож по конструкции на МКПП, при этом включением/выключением сцепления и передачами управляет автоматика (при помощи электро и гидросервоприводов под контролем ЭБУ коробкой).

Такая конструкция проста, сама коробка передач достаточно надежна, однако при переключении передач возникает определенный дискомфорт, автомобиль «клюет» носом при интенсивном разгоне, однодисковый робот часто затягивает включение пониженной и повышенной передачи и т.п. Также в процессе эксплуатации быстро изнашивается само сцепление.

Коробка DSG: устройство и принцип работы

В свою очередь, DSG (Direct Shift Gearbox) является коробкой передач прямого переключения, разработанной специалистами Volkswagen. Если просто, это все та же механическая коробка, однако сцеплений уже два.

Более того, в такой коробке объединены сразу две механических КПП в одном корпусе. Для каждой из этих условных коробок предусмотрен свой диск сцепления. При этом одна коробка отвечает только за четные передачи, тогда как другая за нечетные.

Чтобы переключиться выше или ниже на ступень, водитель (в случае с МКПП) или ЭБУ (в случае с однодисковым роботом) отсоединяет от маховика диск сцепления, затем включает передачу, после чего обратно подсоединяет диск сцепления. При этом крутящий момент на колеса не передается, пока диск сцепления не будет соединен с маховиком,  автомобиль заметно теряет в динамике, увеличивается расход топлива.

Если же говорить о ДСГ, например, когда автомобиль с такой КПП разгоняется, к вращающемуся маховику присоединено сцепление нечетного ряда передач, при этом диск четного ряда находится в разомкнутом виде. Далее, пока машина разгоняется на первой передаче, ЭБУ (блок Mechatronik) дает команду включить вторую на четном ряду.

Затем, уже в момент переключения, отсоединяется диск нечетного ряда и включается диск четного, при этом следующая передача аналогичным образом «готовится» к включению уже заранее.

Получается, если автомобиль движется, например, на 2-й передаче и дальше набирает скорость, по команде ЭБУ будет также практически полностью включена 3-я передача. В результате, когда наступит момент повышения передачи, полное переключение со 2-й на 3-ю занимает доли секунды, передачи переключаются очень быстро, поток мощности в момент переключения практически не разрывается.

Такая особенность работы четко отражена в названии данного типа КПП, так как коробку с двумя сцеплениями обычно называют преселективной (предварительный выбор и частичное включение следующей повышенной или пониженной передачи). В результате коробка DSG обеспечивает высокий уровень комфорта, присущий АКПП и вариаторам, а также динамику и топливную экономичность традиционной механики.

Виды коробок DSG: DSG-6 и DSG-7

Коробки DSG  бывают 6-и и 7-и ступенчатыми. При этом DSG 6 является «мокрой», тогда как DSG 7 «сухой». Первый вариант  рассчитан на больший крутящий момент и ставится на мощные автомобили концерна VAG. Версия DSG 7 ставится на машины с менее мощными ДВС. Первой была разработана шестиступенчатая DSG 6.

Сцепление в такой коробке работает в масляной ванне. По этой причине данный тип КПП называется «мокрым». К недостаткам можно отнести потерю мощности из-за большого количества масла и необходимости реализации его подачи. Версия DSG7 появилась позже, имеет «сухое» сцепление. При  этом надежность такой конструкции снизилась, данный тип КПП имеет больше проблем и меньший ресурс.

Ресурс DSG и неисправности коробок ДСГ

Начнем с неполадок. Чаще всего проблема выражается в виде толчков при переключении передач. Причина — слишком резкое включение сцепления, машина начинает дергаться. Также при переключении передач могут возникать удары, скрежет. Еще одним вариантом может оказаться проблема потери тяги на машине с DSG, причем прямо в движении.

Как правило, такие неисправности больше присущи ДСГ 7 с сухим сцеплением. Такое сцепление подвержено быстрому износу, параллельно  определенные сбои дает и «Мехатроник» (ЭБУ коробкой).

В списке других проблем, связанных с данным типом КПП, следует выделить износ втулки валов, проблемы с вилкой выключения сцепления, неполадки по части электрики (контакты, выход из строя датчиков и т.д.). При этом важно понимать, что зачастую для негарантийного автомобиля работы по диагностике и ремонту DSG являются дорогостоящими, стоимость запчастей также высока.

Если же говорить о ресурсе, следует отметить, что на начальном этапе особых проблем с DSG 6 не наблюдалось в среднем, до 150-200 тыс.км. Однако после того как на многие модели VAG начали массово устанавливать DSG 7, количество обращений в гарантийный период на пробегах 60-80 тыс. км. заметно возросло.

В результате производитель запустил программу поддержки клиентов, продлив полную гарантию на коробку передач DSG 7 до 5 лет или 150 тыс. км пробега (в зависимости от того, что наступит раньше). В рамках данной программы все работы по ремонту (вплоть до полной замены агрегата) выполнялись бесплатно.

В дальнейшем программу свернули, ссылаясь на то, что инженеры VAG доработали  ПО для блока управления, внесли определенные изменения в конструкцию сцепления, то есть сделали ДСГ 7 более надежной.

Так или иначе, с учетом приведенной информации вполне логично предположить, что средний ресурс DSG 6 составляет около 200 тыс. км, тогда как для DSG 7 данный показатель составляет около 150 тыс. км.

Советы и рекомендации

Как видно, исправная коробка DSG способна обеспечить хорошую динамику разгона, комфорт и топливную экономичность. Другими словами, основные задачи, поставленные перед разработчиками в условиях топливного кризиса и жестких экологических норм, были решены.

При этом вопрос ресурса и надежности сознательно отодвинули на второй план. Простыми словами, даже относительно надежную DSG 6 быстро сменила DSG 7. При этом с учетом явных проблем, VAG все равно предпочел дорогостоящую программу гарантийных ремонтов и активное распространение информации о доработках DSG7 в целях повышения ее надежности банальному отказу от  данной КПП.

Другими словами, вместо возврата к DSG 6 или проверенному временем гидромеханическому автомату, производитель продолжает устанавливать DSG7 на многие популярные модели Volkswagen, Skoda, Audi и т.д., утверждая, что надежность коробки значительно повысилась.

На практике, целесообразность покупки автомобиля б/у с ДСГ многими опытными автолюбителями ставится под сомнение. Причем если речь идет о DSG 6, реальный пробег не превышает отметки в 100 тыс. км. и КПП работает исправно, тогда такую машину еще можно рассматривать к приобретению.

  • Что касается DSG7, особенно первых лет выпуска, даже если такая коробка передач нормально работает, это не значит, что остаточный ресурс еще достаточно большой. Другими словами, нужно сразу готовиться к ремонту коробки передач, причем дорогостоящему.

Добавим, что хотя в самой коробке ломаться особо нечему (валы, шестерни и другие элементы «ходят» долго), однако с узлом сцепления, датчиками, исполнительными устройствами, электронным блоком управления, проводкой и целым рядом других механизмов, деталей и узлов могут возникать проблемы.

При этом в одних случаях может быть достаточно перепрошивки ЭБУ и замены сцепления, тогда как в других нужно менять дорогие и официально неремонтопригодные узлы.

Напоследок отметим, что еще одним минусом ДСГ, особенно DSG7 является их низкая ликвидность на вторичном рынке. Это значит, что такую машину, особенно премиальную модель с небольшим пробегом, можно купить дорого, однако выгодно продать потом уже не получится.

Если просто, большинство автолюбителей сегодня хорошо знают о проблемах данной коробки и попросту не рассматривают машины с  указанным типом КПП. Еще одним вариантом может быть попытка существенно снизить стоимость подержанного авто с DSG во время торга. Причина вполне очевидна, так как потенциальный покупатель отдельно учитывает стоимость возможного ремонта преселективного робота, причем такой ремонт может потребоваться совсем скоро.

Читайте также

krutimotor.ru

Коробка передач DSG

Сегодня мы подробно поговорим об одной из самых противоречивых коробок передач нового поколения – о DSG. DSG – это преселективная коробка передач или по-народному «робот», которой оснащается объемный ряд автомобилей концерна Фольксваген. DSG – не единственный существующий вариант преселективных коробок, своих «роботов» сейчас стали устанавливать и BMW, и Ford. Но говорить подробно в этой статье мы будем только о DSG, как самой популярной модели роботизированной КП. Большинство специалистов, даже не смотря на скепсис в отношении нынешних моделей роботов, сходятся на том, что будущей автомобильных трансмиссий именно за ними. Так что же такого уникального в преселективных коробках, рассмотрим подробнее.

Устройство робота

Чтобы лучше разобраться в устройстве роботизированной КП следует вспомнить как устроена обычная механика. Основу механической коробки передач составляют два вала – первичный (ведущий) и вторичный (ведомый). На ведущий вал посредством сцепления передается крутящий момент от двигателя. Ведущий вал посредством шестерней передает крутящий момент на ведомый вал, а тот в свою очередь передает его на ведущие колеса. Шестерни на первичном вале крепятся жестко, а на вторичном находятся в свободном движении. Так в нейтральном положении все шестерни на ведомом валу находятся в свободном положении и крутящий момент на колеса не поступает. Когда водитель хочет переключить передачу, он зажимает педаль сцепления, тем самым отсоединяя первичный вал от двигателя и разрывая крутящий момент. Затем рычагом через систему тяг он передвигает на вторичном валу синхронизаторы. Муфта синхронизатора блокирует на ведомом валу шестерню нужной передачи.

Идея использовать второе сцепление вывела коробки DSG на другой уровень. Теперь, благодаря механизму преселективного переключения, передачи отщелкиваются плавно, незаметно и очень четко.

Роботизированные коробки устроены точно также, единственным их отличием является то, что смыканием и размыканием ведущего вала и двигателя, а также выбором нужной передачи отвечает механизм сервоприводов – актуаторов. Они могут быть как редукторными так и гидравлическими. Управляет ими электроблок, который считывает данные движения автомобиля, а затем посылает сигнал первому сервоприводу разомкнуть сцепление, а второму выбрать шестерню нужной передачи.

В роботе собственно и кроется главная проблема таких КП, человек чувствует связь сцепления, момент смыкания и может переключить скорость плавно и быстро, робот вынужден рассчитывать этот момент, чтобы избежать рывков, он надолго разрывает крутящий момент, что дает заметную просадку при разгоне. Именно для того, чтобы сделать робота комфортным, быстрым и плавным, инженеры-конструкторы задались идеей усовершенствования модели этой коробки. Так появилась новаторская трансмиссия названная преселективной.

Устройство и история преселективной КПП

Свою историю преселективные КПП начинают в середине 30-х годов, их прродителем стал французский инженер Адольф Кегресс, который в свое время был личным водителем императора Николая II и ввел в эксплуатацию «движетель Кегресса» — гибрид гусеничного и колесного шасси. Кегресс, который в 30-е годы трудился на концерн Citroen, предложил новаторскую идею коробки передач с двумя валами для четных и нечетных передач, но внедрить ее так и не удалось. Про идею КПП с двумя сцеплениями надолго забыли и только в 80-е годы Porshe решили внедрить преселективную коробку на своих спортивных автомобилях.

Первый прототип Porshe 956 оснащенный коробкой передач с двумя сцеплениями вышел на трассу в 1983 году, в следующем году стал испытываться образец Porshe 962 с такой же коробкой.

Затем в гонку на создание идеальной роботизированной КПП включились Audi, и только затем Volkswagen. Именно им удалось создать наиболее популярную преселективную трансмиссию DSG (Direct Shift Gearbox). Первыми моделями оснащенными шестиступенчатой версией DSG стали VWgolf R32 и Audi TT. Спортивный характер коробки никто и не скрывал. DSG-6 была рассчитана на автомобили с минимальным объемом двигателей 150 л.с. и выдерживал крутящий момент до 350 Нм.

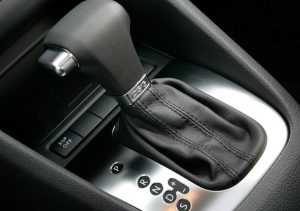

Счастливые обладатели коробок DSG с подрулевыми лепестками переключения передач зачастую, наигравшись ручным переключением передач, в дальнейшем попросту забывают про эту функцию.

Так что же именно в конструкции позволило VAG создать «трансмиссию будущего»?

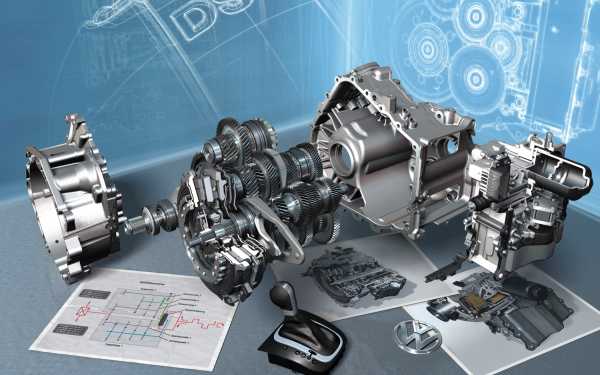

DSG, как и другие преселективы устроена схожим образом. Вместо одного ведущего вала берем сразу два, один отвечает за четные передачи, другой за нечетные. В момент смыкания диска первого вала, второй уже фиксирует следующую передачу, и когда следует переключить скорость, разрыва не возникает по той причине, что шестерня уже зафиксирована. Это происходит феноменально быстро на уровне 200 миллисекунд, а у спорткаров скорость переключения снижается до 100 мс. Это гораздо быстрее механики и обычных роботов, примерно на одном уровне с современными автоматами, при этом преселективы гораздо легче АКПП и не теряют КПД из-за гидравлики.

DSG – «мокрые» и «сухие»

Первые коробки DSG-6 (DQ-250) принято называть «мокрыми», так как в них блок сцепления помещен в масляную ванну, которая призвана улучшать работу системы, за счет своих фрикционных и охлаждающих качеств.

Но с распространением DSG в автогиганте VAG заметили, что установка «мокрых» преселективов на машины среднего класса с объемом двигателя меньше 140 л.с. теряет всякий смысл. Роботизированная трансмиссия в таких случаях не дает никакой ощутимой выгоды в сравнении с автоматом, попросту – вовсе не экономит топливо.

Выпустив семиступенчатую DSG, концерн Volkswagen Audi Group (VAG) совершил настоящий переворот в сознании многих автомобильных экспертов. Большинство их них не верили, что DSG способна расходовать топлива также мало топлива как механическая коробка передач, но при этом переключать передачи в автоматическом режиме, но похоже ребята из Volkswagen знали, что делали.

И Volkswagen первым же решил эту проблему, в 2008 году в серийный выпуск пошли автомобиль с «сухим» семиступенчатыми DSG (DQ200). В отличие от DQ-250 эта система потребляла всего 1,7 литра масла вместо 6,3 литров. Правда, и максимальный крутящий момент у нее снизился до 250 Нм. В DSG-7 электронасос гидроприводов стал работать только по требованию, а сам вес коробки уменьшился. Сухие преселективные трансмиссии стали устанавливаться не только на автомобили ВАГа. Fiat, Alfa Romeo, Ford и Mersedes также стали выпускать автомобили с аналогичными трансмиссиями.

Сейчас DSG-7 устанавливается почти на весь модельный ряд Volkswagen, это Audi, Seat, Scoda, и, конечно, сами автомобили Volkswagen.

DSG – похвала и критика

Пожалуй ни одна трансмиссия не вызывала таких бурных споров за всю историю автомобилестроения. Что интересно, эта война между сторонниками или противниками DSG развернулась именно на просторах рунета.

Самым громким заявлением стало обращение депутата Госдумы Вячеслава Лысакова, который хотел запретить эксплуатацию автомобилей с DSG-7 на законодательном уровне. В ответ на это Фольксваген Груп Рус отменило дополнительную пятилетнюю гарантию на автомобили с DSG произведенные после 2014 года, официально заявив: «В процессе дальнейшего технического усовершенствования, в коробку передач DSG были внесены улучшения, которые позволяют говорить об отсутствии необходимости дополнительного обязательства для автомобилей, произведенных начиная с 01.01.2014».

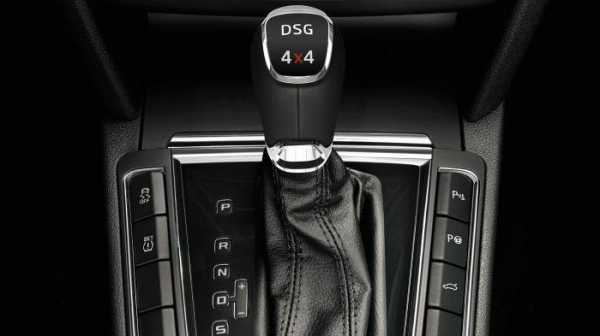

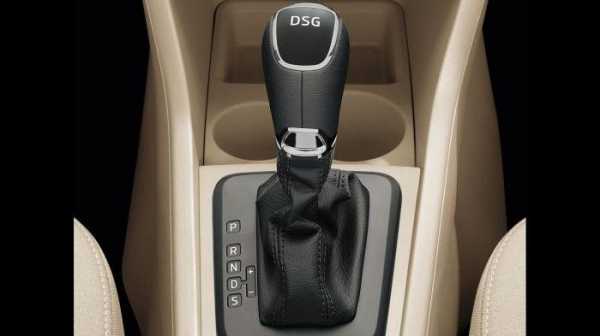

Компания Skoda с гордостью размещает шильдик с надписью «Ди Эс Джи» на ручках переключения передач. Правда гордиться этим они стали не сразу.

Так что же не так было с DSG, что даже депутаты обратили на нее внимание. Первые модели DSG-6 столкнулись с целым рядом «детских болезней»: из-за неудачной конструкции маховика возникали поломки блока сцепления; мусор от работающего сцепления, попадал в мехатроник, забивал фильтры, выводил из строя соленоиды. Со временем выхода первого DSG-6 ВАГ устранил большинство проблем. И сейчас ее надежность ни у кого не вызывает сомнений.

А вот у DSG-7, на которую обратил внимание депутат, проблем действительно больше. Главная претензия к DSG это повышенный износ сцепления, первыми симптомами, которого являются рывки и толчки, лязг и скрежет в коробки. И, пожалуй, первой и главной причиной этого является неправильная эксплуатация. DQ-200 очень прихотлив, за отсутствием масляной ванны как в DQ-250 износ дисков в условиях городского вождения увеличивается в разы. Трансмиссия плохо приспособлена к пробкам, постоянное ускорение-торможение повышают недолговечность робота. Для тех автовладельцев, кто мало знаком с гигантскими пробками мегаполисов, возникает другая проблема – DQ-200 не переносит пробуксовки, во многих случаях это для нее смертный приговор. В зимних условиях российских провинциальных дорог это может стать для владельца авто с DSG-7 поводом для внеочередного обращения в сервис.

Причиной же таких проблем следует назвать то, что рекламный отдел ВАГ оказался более оперативным, чем инженерный. И получилась ситуация когда еще сырой продукт выпустили на массовый рынок.

Но даже все эти проблемы не значат, что коробку следует «хоронить». Преселективные КПП это будущее трансмиссионных систем, а DSG стали первыми, кто смог это доказать. И с каждым годом они наверняка будут только улучшаться.

На видео Елена Лисовская, знаменитый видеоблогер и автомобильный эксперт рассказывает о DSG. Уж кто-кто, а она-то не будет петь деферамбы в угоду дилерам, а скажет всю правду, какой бы она не была.

okorobke.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
