Ebd это: описание и принцип работы, плюсы и минусы

описание и принцип работы, плюсы и минусы

Аббревиатура EBD расшифровывается как “Electronic Brake Distribution”, что в переводе означает “электронная система распределения тормозных усилий”. EBD работает в комплексе с четырехканальной ABS и является ее программным дополнением. Она позволяет более эффективно распределять тормозное усилие на колесах в зависимости от загрузки автомобиля и обеспечивает более высокую управляемость и устойчивость при торможении.

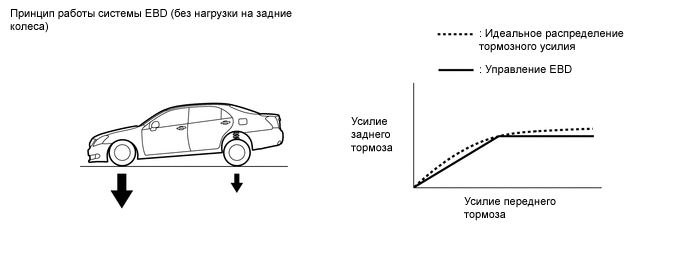

Принцип действия и конструкция EBD

При экстренном торможении центр тяжести автомобиля смещается в переднюю часть, уменьшая нагрузку на заднюю ось. Если в этот момент тормозные усилия на все колеса будут одинаковыми (что происходит в автомобилях, на которых не используются системы, регулирующие тормозное усилие), задние колеса могут быть полностью заблокированы. Это приводит к потере курсовой устойчивости под воздействием боковых сил, а также к заносам и потере управляемости. Также регулировка тормозных сил необходима при загрузке автомобиля пассажирами или багажом.
В случае, когда торможение выполняется в повороте (при этом центр тяжести переносится на колеса, идущие по внешнему радиусу) или произвольные колеса попадают на поверхности с различным сцеплением (например, на лед), действия одной системы ABS может быть недостаточно.
Решить эту проблему позволяет система распределения тормозных усилий, которая взаимодействует с каждым колесом в отдельности. На практике это включает следующие задачи:

• Определение степени проскальзывания на дорожном покрытии для каждого колеса.
• Изменение давления рабочей жидкости в тормозных механизмах и распределение тормозных усилий в зависимости от сцепления колес с дорогой.
• Сохранение курсовой устойчивости при воздействии боковых сил.
• Снижение вероятности заноса автомобиля в процессе торможения и поворота.

Основные элементы системы

Конструктивно система распределения тормозных усилий реализована на базе системы ABS и состоит из трех элементов:

• Датчики. Они фиксируют данные о текущей частоте вращения каждого колеса. При этом EBD использует датчики ABS.
• Электронный блок управления (общий для обеих систем управляющий модуль). Получает и обрабатывает информацию о скорости, анализирует условия торможения и приводит в действие соответствующие клапаны тормозной системы.
• Гидравлический блок системы ABS. Выполняет регулировку давления в системе, изменяя тормозные усилия на всех колесах в соответствии с сигналами, подаваемыми блоком управления.

Процесс распределения тормозных усилий

На практике работа электронной системы распределения тормозных усилий EBD представляет собой цикл, схожий с работой системы АБС и состоящий из следующих этапов:

• Анализ и сравнение тормозных усилий. Выполняется блоком управления ABS для задних и передних колес. В случае превышения заданной величины в работу включается алгоритм действий, предустановленный в памяти блока управления ЕБД.
• Закрытие клапанов для удержания заданной величины давления в контуре колеса. Система определяет момент начала блокировки колеса и фиксирует давление на текущем уровне.
• Открытие выпускных клапанов и уменьшение давления. Если риск блокировки колес сохраняется, блок управления открывает клапан и уменьшает давление в контурах рабочих тормозных цилиндров.
• Повышение давления. Когда угловая скорость колеса не превышает пороговое значение блокировки, программа открывает впускные клапана и таким образом повышает давление в контуре, создаваемое водителем при нажатии на педаль тормоза.
• В момент начала блокировки передних колес система распределения тормозных усилий выключается, и в работу включается ABS.

Таким образом, система непрерывно контролирует и наиболее эффективно распределяет тормозные усилия на каждом колесе. При этом если в автомобиле перевозится багаж или пассажиры на задних сидениях, распределение усилий будет осуществляться более равномерно, нежели при сильном смещении центра тяжести в переднюю часть автомобиля.

Преимущества и недостатки

Основным преимуществом является то, что электронный распределитель тормозных сил позволяет наиболее эффективно реализовать потенциал торможения автомобиля в зависимости от внешних факторов (загрузка, движение в повороте и т.д.). При этом система работает автоматически, и для ее запуска достаточно нажатия на педаль тормоза. Также система EBD позволяет тормозить при затяжных поворотах без риска уйти в занос.
Основным недостатком является то, что, в случае использования шипованных зимних шин, при торможении с применением системы распределения тормозного усилия EBD, по сравнению с обычным торможением, возрастает тормозной путь. Этот минус также характерен для классических антиблокировочных систем.
Фактически электронная система распределения тормозных усилий EBD является отличным дополнением ABS, делая ее более совершенной. Она вступает в работу до начала запуска антиблокировочной системы, подготавливая автомобиль к более комфортному и эффективному торможению.

что это такое в автомобиле

При обзоре современного рынка легковых автомобилей и покупателей возникает вопрос, что такое EBD в автомобиле и какую функцию выполняет система с этой аббревиатурой. Аббревиатура EBD расшифровывается как Electronic brake-force distribution (в немецких моделях EBV — Elektronishe Bremskraftverteilung) – это система распределения тормозных усилий, является программным дополнением к привычной для многих автомобилистов антипробуксовочной системе (ABS).

В отличие от чистой ABS, связка ABS + EBD контролирует поведение автомобиля во всех режимах движения, включая экстренное торможение. Важно понимать, что EBD – не механизм, а специально разработанное программное обеспечение, своего рода контролёр действий ABS. Ведущие автомобильные производители устанавливают систему EBD на автомобили (не только легковые, но и мотоциклы и большегрузы) с начала 90-х годов, когда было замечено, что классические антиблокировочные системы, устанавливаемые на новых моделях, зачастую не справляются со своими задачами и совершают некорректные действия, которые могут привести к печальным последствиям.

Зачем нужна EBD

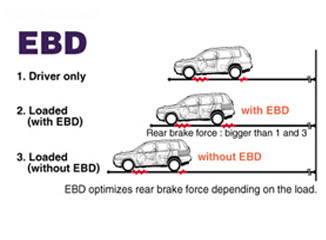

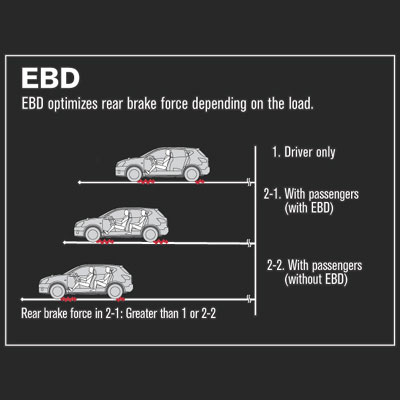

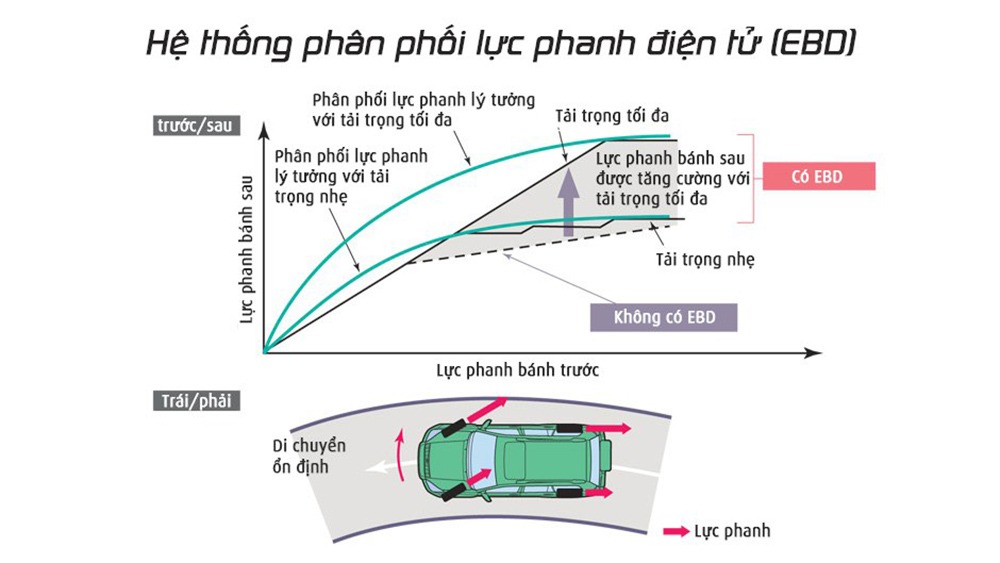

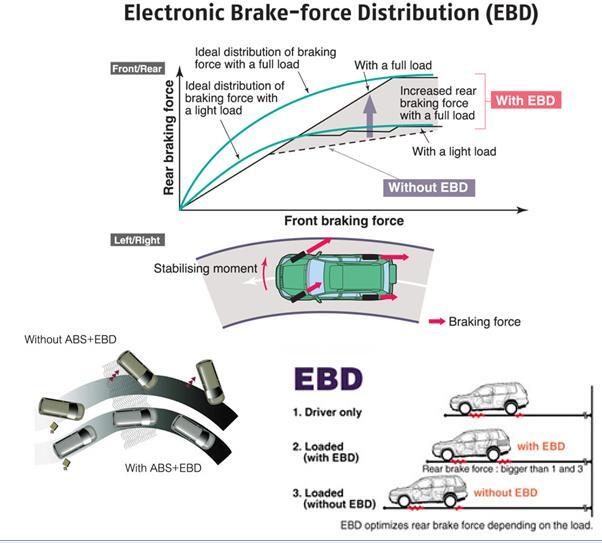

Иллюстрация распределения тормозных усилий с помощью EBD (Electronic brake-force distribution)

EBD – это система, которая с помощью распределения тормозных усилий на разные колеса помогает водителю держать автомобиль на нужной траектории. При поворотах система не позволяет машине уходить в занос или опасно изменять траекторию движения (сваливаться). Еще одна задача EBD – регулировать поведение антиблокировочной системы на дорогах со смешанным покрытием, оптимизировать ее эффект и предотвращать излишнее или недостаточное вмешательство электроники в процесс управления.

Приведём несколько примеров, когда может быть полезна система EBD:

• При экстренном торможении.
• При торможении на смешанном покрытии. Например, при заезде одной стороной автомобиля на обочину или участок с покрытием, отличным от дорожного.
• При торможение при повороте – распределение нагрузки на тормоза для удержания равновесия автомобиля.

Принцип работы EBD

Электроника с помощью датчиков определяет изменение частоты вращения конкретного колеса или пары колёс, которое происходит при попадании автомобиля на сложную поверхность, например, на участок с гололёдом или водой. С помощью анализа данных от датчиков система EBD определяет степень сцепления с дорожным полотном каждого из колёс и принимает решение о распределении тормозного усилия. После этого клапанам поступает команда усилить или ослабить работу тормозных дисков. После уравновешивания тормозных усилий EBD прекращает работу и позволяет водителю свободно маневрировать и изменять траекторию движения.

Читайте также: Что такое ESP и чем оно отличается от EBD.

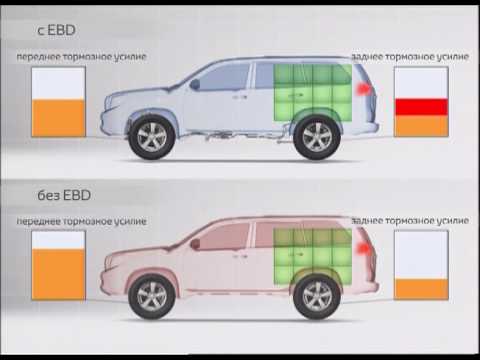

Видео о EBD

Читайте также: Что такое ЭБУ в автомобиле и какие функции он выполняет.

Преимущества и вклад в безопасность

Система EBD не имеет ярко выраженных недостатков, а специалисты отмечают ряд преимуществ в ее использовании:

• оптимальный выбор коэффициента сцепления с дорогой задних колёс при любых дорожных условиях;
• контроль и совершенствование работы ABS, повышение устойчивости автомобиля;
• уменьшение степени износа тормозных колодок и дисков, увеличения их срока службы, соблюдение температурных условий эксплуатации;
• снижение необходимого усилия при нажатии водителем на педаль тормоза.

Международный комитет по безопасности движения при ООН отметил неоценимый вклад EBD в работу по обеспечению безопасности дорожного движения и сохранения здоровья и жизни автомобилистов, пассажиров и пешеходов.

Похожие публикации

что это такое в автомобиле, устройство и принцип работы системы

После появления в автомобилях первых антиблокировочных систем для тормозных механизмов (ABS), работавших по простейшему принципу сброса давления в гидравлике при первых признаках скольжения шин, стало ясно, что эффективность системы надо повышать. Расплатой за стабильность авто в ходе торможения стали: удлинение тормозного пути и несколько других недостатков.

Содержание статьи:

В ходе развития техники появились многоканальные системы с добавочным интеллектом, позволяющие предсказывать ситуацию и более точно управлять торможением, раздавая давление на каждое колесо строго дозированно, учитывая его положение и условия работы.

Конструкция получила аббревиатуру EBD, то есть Electronic Brakeforce Distribution, распределение тормозных усилий.

Для чего в машине система EBD

Принцип работы обычной ABS из первых воплощений подразумевает наличие единого канала управления. На каждом колесе имеется датчик скорости вращения, показания которого в виде частоты электрических импульсов передаются по кабелям в общий электронный блок, где кодируются в цифровую информацию и обрабатываются микрокомпьютером.

Прибор анализирует все поступившие данные и определяет скорость движения автомобиля. Заметив начало торможения, он приступает к оценке отклонений частоты вращения отдельных колёс, фиксируя таким образом начало их проскальзывания из-за превышения предела сцепления с дорогой.

Поскольку эффективность замедления в случае перехода в скольжение сильно ухудшается, что дополнительно может быть отмечено по сигналам датчика линейного ускорения автомобиля, принимается решение на регулирование давления в тормозной магистрали.

Читайте также: Назначение и принцип работы системы ESP

В состав системы входят следующие устройства:

• датчики вращения колёс, обычно индукционные или те, что работают за счет эффекта Холла;
• электронный блок обработки данных и управления исполнительными механизмами;
• гидравлический блок с насосом тормозной жидкости, ресивером-аккумулятором давления, входными и выходными электрогидравлическими клапанами;
• раздельные тормозные магистрали по осям или отдельным колёсам;
• тормозная педаль и связанный с нею главный тормозной цилиндр;
• рабочие колёсные тормозные цилиндры.

Подобная организация антиблокировочной системы позволяет решить задачу стабильности и частично оптимизировать торможение, но достигается это ценой неминуемого увеличения тормозного пути в некоторых условиях.

Не учитываются особенности загрузки автомобиля, распределения массы по осям, а также динамического перераспределения веса.

Дополнением к ABS стала система распределения тормозных усилий, позволяющая почти полностью решить проблему. Достигнуто это было применением четырёхканального управления раздельно по колёсам, и более точного прогноза поведения автомобиля.

Таким образом, EBD можно считать усовершенствованной ABS, учитывающей больший объём информации и располагающей дополнительными возможностями по индивидуальному управлению каждым тормозным цилиндром или их кластерами.

Принцип работы системы распределения тормозных усилий

EBD, в отличие от ABS, работает ещё до того, как началось скольжение. Система располагает данными о загрузке осей, полученными в процессе работы и умеет управлять усилиями.

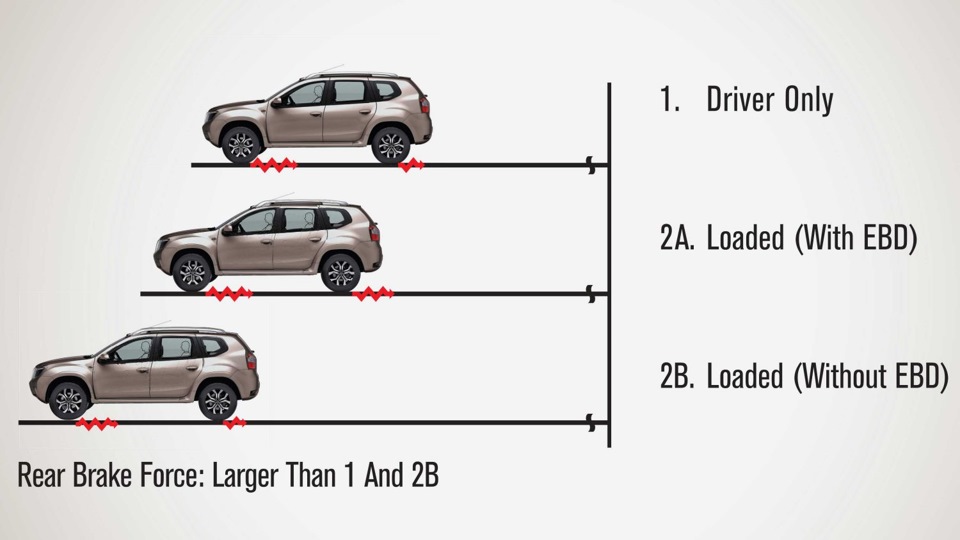

Например, если основная масса машины приходится на переднюю ось, то есть зад машины не нагружен, то естественный эффект динамического перераспределения веса машины вперёд при торможении будет усугубляться лёгкой задней осью.

В условиях экстренного торможения на скользком покрытии задние колёса начнут блокироваться слишком рано, результатом станет снижение давления во всей системе и возможности хорошо нагруженных передних колёс не будут реализованы. Тормозной путь устремится в бесконечность.

Ещё хуже ситуация может возникнуть в повороте на неровной дороге. Водителей старых автомобилей, не оборудованных тормозной электроникой, даже учили, что тормозить в повороте категорически не рекомендуется, а что происходит при подбросе колёс на ухабах во время нажатия на тормозную педаль они могли заметить сами и запомнить на всю жизнь.

Антиблокировочные системы очень облегчили управление, теперь торможение в повороте стало не только возможным, но и рекомендуемым действием.

Статья по теме: Что такое атермальное остекление в автомобиле

В сложных условиях неопытному водителю надо было только нажать на тормоз с максимальным усилием и дальше корректировать машину только рулевым колесом, нужное сцепление обеспечит автоматика.

Роль EBD во всех этих случаях заключалась в минимизации тормозного пути. Если передние колёса при обычном торможении имеют запас по сцеплению, когда задние уже заблокировались и подвергнуты обслуживанию со стороны ABS, то будет очень нерационально сбрасывать давление и с них тоже.

Наоборот, надо добавить усилие на переднюю ось, не сбрасывать его равномерно со всех колёс, а перераспределить. Четырёхканальные системы на это способны, а соответствующая программа управления электронным блоком и стала основой EBD.

То же самое и в повороте. Внутренние колёса могут настолько разгрузиться из-за центробежной силы, что буквально поднимаются в воздух. Естественно, при попытке торможения они мгновенно заблокируются, поскольку сила сцепления близка к нулю.

ABS отреагировала бы на ситуацию полным прекращением торможения, то есть поступила бы как водитель старой школы.

Но EBD гораздо умнее, она способна не только исключить блокировку разгруженных колёс внутренней по отношению к повороту стороны автомобиля, но и увеличить давление в тормозных цилиндрах внешней, загруженной стороны.

Это надо знать: Как проверить Датчик Массового Расхода Воздуха (ДМРВ)

Машина начнёт достаточно эффективно замедляться, что в ситуациях с превышением скорости в повороте может спасти и технику, и водителя с пассажирами.

Возможны и другие ситуации, когда раздельное управление с прогнозированием может помочь быстро остановить автомобиль:

• торможение на дороге с неоднородным покрытием, когда коэффициент сцепления для всех колёс сильно различается, это попадание в лужи, локальную грязь или пятна льда;
• начало вращения автомобиля, некоторые колёса ещё способны к торможению, когда прочие уже скользят и неуправляемы;
• кратковременные подбросы колёс на неровностях;
• неисправности или загрязнения в тормозной системе, когда имеются различия в эффективности колёсных тормозных механизмов.

Принцип помощи водителю со стороны EBD именно в том и состоит, что добавляется ранее недоступная ему функция раздельного обслуживания колёс при торможении.

Это интересно: Что лучше полный привод, передний или задний

Если раньше он мог в какой-то степени имитировать работу ABS прерывистым нажатием на педаль, то уж управление тормозным балансом было доступно только в отдельных гоночных сериях, где самые опытные пилоты управляют сложными и дорогими автомобилями.

С появлением EBD это стало доступным каждому, причём без каких-либо особых навыков и знаний.

Устройство системы

Регулирование тормозного усилия раздельно по всем колёсам в первую очередь потребует применения многоканальной антиблокировочной системы.

Отсюда и формируется состав EBD:

• индивидуальные датчики на каждое колесо;
• впускные и выпускные клапаны, открывающие давление жидкости на рабочие цилиндры, фиксирующие его неизменным или сбрасывающие усилие;
• электрический насос тормозной жидкости, способный быстро изменять давление в системе;
• гидравлический аккумулятор давления, оптимизирующий работу насоса;
• специальная управляющая программа, которая, собственно, и составляет основу EBD, отличая её от четырёхканальной ABS;
• дополнительные датчики, расширяющие возможности системы, они могут входить в состав бортовой электроники более высокого уровня, чем отвечающей только за тормоза.

Точные алгоритмы работы EBD разных производителей по понятным причинам не афишируются, но можно выделить общие алгоритмы, образующие модель EBD в программной памяти её компьютера.

Существует некое пороговое условие, за которым EBD оживает из ждущего режима и включается в работу тормозов. Это условие формируется по результатам непрерывного анализа поступающей от датчиков информации.

К сведению: Что такое тормозной суппорт и как он работает

Как только блок поймёт, что существует вероятность блокировки колёс, он переходит в режим фиксации давления, в результате чего перекрываются оба клапана на каждом колесе, давление стабилизируется.

Дальше оценивается развитие ситуации и подаются команды на открытие или закрытие отдельных клапанов, давление увеличивается или уменьшается, происходит импульсное регулирование торможения на грани блокировки, то есть самое эффективное.

Признаки неисправности EBD

Любой отказ системы приводит к ухудшению торможения в экстренной ситуации, что вряд ли может быть замечено водителем. Поэтому единственным признаком неисправности является зажигание контрольной лампочки на приборной панели.

Появление этого сигнала требует немедленной диагностики специальным сканером с выявлением кодов ошибки и устранением неисправностей.

Система очень надёжна, поэтому самой частой неисправностью бывает отказ колёсных датчиков. Это связано с их работой в тяжёлых условиях по влажности и загрязнённости.

Рекомендуем: Как установить камеру заднего вида на автомобиль (схема подключения)

Коррозия и механические поломки приводят к пропаданию сигнала, что немедленно будет замечено электронным блоком, и появится индикация контрольной лампы. Проверка достаточно проста для диагностики, ремонт сводится к замене датчика или ревизии его проводки.

Плюсы и минусы

Соотношение достоинств и недостатков EBD сильно зависит от конкретного исполнения, система непрерывно совершенствуется, количество версий уже давно перевалило через десяток.

Достоинства:

• уменьшается тормозной путь, даже по сравнению с ABS;
• машина стабильно ведёт себя при торможении в повороте;
• характер замедления меньше зависит от загрузки автомобиля, что особенно важно для коммерческого транспорта;
• минимизируется набор условий, при котором может возникнуть занос при торможении.

Недостатки:

• возможны ситуации, когда срабатывание системы удлиняет тормозной путь, вплоть до ощущения полного отказа тормозов, ведь случаются ситуации, в которых более эффективно машина замедляется именно в скольжении, а его EBD призвана исключать;
• не до конца отработаны алгоритмы работы на автомобилях с полным приводом, такие шасси могут создавать проблемы даже опытным водителям;
• система недостаточно совершенна для работы на скользких склонах, поэтому до сих пор она автоматически отключается в таких условиях на малых скоростях.

Каждая ситуация, в которой EBD раскрывает свои возможности недостаточно полно, анализируется, и в алгоритмы её работы вносятся коррективы.

Кроме того, с развитием техники идёт повышение быстродействия работы её элементов. Поэтому каждая последующая версия имеет всё меньше недостатков, а достоинства не оспариваются.

назначение и принцип работы, отличия от ABS, EBD, ESP

Тормоза современного автомобиля прошли множество стадий усовершенствования, как на базе новых технологий, так и по опыту их использования в различных дорожных ситуациях. В итоге оказалось, что возможности тормозной системы стали превышать способности среднестатистического водителя. Так как человек уже не мог быстро и эффективно задействовать тормозную систему. Потребовался помощник в виде электронной системы. Аббревиатура BAS именно это и означает – ассистент для тормозов.

Содержание статьи:

Зачем в машине нужна система экстренного торможения BAS

Хорошая тормозная система, а плохие сейчас к серийному производству не допускаются, так как автопромышленности с безопасностью всё очень строго, снабжена системой антиблокировки ABS, поэтому практически в любой ситуации от водителя требуется только максимально сильно и быстро нажать на тормозную педаль.

Все задачи управляемости автомобиля во время торможения, его устойчивости и максимальной эффективности замедления тормозная система выполнит самостоятельно.

Но вот именно на этом этапе у водителей и наступают проблемы. Внезапный стресс может помешать правильному выполнению задачи, даже такой простой, как резкий и сильный удар по педали тормоза. Водитель может отвлечься на другие мешающие факторы, начать вращать рулевое колесо, даже просто кратковременно ослабнуть от неожиданности. В результате нажатие на педаль станет на только запоздавшим, но и недостаточно энергичным.

В идеале электроника должна сработать вообще независимо от водителя. Так и делают самые современные активные тормозные помощники, но они только на самом начале пути своего развития, и на них пока рано надеяться, хотя серийные образцы и вполне работоспособны.

Но вначале появились только пассивные BAS, которым всё же нужна хоть какая-то реакция водителя на происходящее. Водитель должен, как минимум, нажать на тормозную педаль. Дальше автоматика отреагирует на происходящее с максимально возможной скоростью и совершит всё для экстренной остановки автомобиля без потери управляемости.

Принцип работы Brake Assist System

Судорожные действия находящегося в экстремальной ситуации водителя будут без труда распознаны электроникой системы BAS. Для этого используются сигналы нескольких датчиков:

• концевой выключатель на педали тормоза, отвечающий, в частности, и за включение ламп стоп-сигналов;
• датчик давления в тормозной магистрали, фиксирующий силу нажатия на педаль и скорость нарастания этого усилия;
• датчики частоты вращения колёс, несущие информацию о скорости автомобиля;
• датчик перемещения на штоке вакуумного усилителя тормозов (ВУТ), по показаниям которого также можно оценить скорость нажатия педали.

Разумеется, система может быть исполнена разными способами, и задействуется на конкретной машине не весь этот набор датчиков.

Все данные сводятся в электронный блок, который и принимает решение на оказание помощи, когда используется режим предельного экстренного торможения. Вырабатывается сигнал регулирующего воздействия, который подаётся на управление гидроблоком ABS и атмосферным клапаном в вакуумном усилителе.

В результате усилие со стороны ВУТ увеличивается, а на исполнительные цилиндры тормозов подаётся дополнительное давление жидкости со стороны гидронасоса и ресивера модуля ABS. Торможение становится максимально эффективным, как будто водитель сразу, резко и без промедления нажал на педаль с наибольшим усилием.

Виды BAS

Помощь может оказываться, как по увеличению давления жидкости на выходе модуля главного тормозного цилиндра с усилителем тормозов, так и внутри гидроблока ABS.

Пневматическая система

По пневматическому принципу работает вакуумный усилитель тормозов, который есть почти в каждом автомобиле. Он состоит из двух камер, разделённых гибкой мембраной, в одной из которых создаётся разрежение от впускного коллектора двигателя или отдельного вакуумного насоса, а другая может контролируемо заполняться воздухом под атмосферным давлением.

Усиление, то есть дополнительная сила, прилагаемая к штоку главного тормозного цилиндра, зависит именно от разности этих двух давлений.

При обычном торможении усилитель работает в штатном режиме, снимая часть напряжения с ноги водителя на педали. Но если шток перемещается слишком быстро и со значительным усилием, включается дополнительная система клапанов, прикладывающая к мембране сразу всю силу атмосферного давления.

Получается, что при том же усилии ноги водителя к поршню главного цилиндра приложена уже значительно большая сила. ВУТ действует по правилам чрезвычайной ситуации.

Гидравлическая система

На машинах, оснащённых ABS, уже имеется гидроблок, объединяющий в себе систему клапанов, разрешающих или перекрывающих давление жидкости к исполнительным колёсным механизмам, гидравлический насос с ресивером, создающий и аккумулирующий значительную энергию жидкости под давлением и управляющую электронику. Для создания гидропривода BAS используются также и датчики ABS.

При наличии подобных инструментов вполне достаточно распознать ситуацию возникновения экстремального случая и заставить работать гидроблок по алгоритму помощи водителю, если он сам не справляется. То есть подать давление от насоса на колёсные тормоза в максимальной мере, одновременно позволяя работать ABS и прочим системам в штатном режиме для сохранения устойчивости и управляемости.

Так и поступает электронный блок, анализируя поведения водителя иногда даже в таких мелочах, как скорость переноса ноги с акселераторной педали на тормозную.

Отличие BAS от EBD, ABS, ESP

Основное отличие системы BAS от всех прочих, базирующихся на уже ставшем типовом наборе датчиков, гидравлики и электроники, состоит в том, что только она бескомпромиссно и напрямую заточена на сокращение тормозного пути автомобиля при возникновении экстренной ситуации.

Все прочие системы в разной мере больше внимания обращают на сохранение стабильного поведения автомобиля, сохранение возможности его реагирования на рулевое управление, парирование всевозможных сносов, заносов и скольжений.

Разумеется, та же ABS, ставшая базой для всех электронных помощников, тоже во многих ситуациях способна уменьшить тормозной путь, даже скорее обратное будет исключением, подлежащим устранению в новых версиях системы.

Но она может снять давление с поршней тормозов для каких-то других целей, не связанных с сокращением пути остановки, а BAS нет. Помощь при быстром замедлении может отключиться только при снятии ноги с педали, за стабильность пусть отвечают другие системы.

EBD что это такое

Автор admin На чтение 4 мин. Просмотров 96

Система EBD (Electronic brake distribution) является закономерным продолжением антиблокировочной системы тормозов, увеличивающей диапазон коррекции торможения и корректирующей недостатки более архаичной ABS.

Что такое ABS, и какие недостатки она имеет

Суть действия ABS заключается в том, что электронный блок, получая от датчиков информацию о блокировке, принудительно на короткое время сбрасывает тормозное усилие, на долю секунды позволяя колесам вновь «поймать» дорогу. За секунду электроника совершает до 25 циклов торможение — сброс усилия.

ABS работает только при экстренном торможении. К тому же, при блокировке одного из колес антиблокировочный механизм сбрасывает давление в обоих контурах тормозов. Сила торможения является равной на всех шасси. Это приводит к удлинению тормозного пути, несоответствию интенсивности торможения переднего и заднего контура, повышает риск срыва машины в занос.

Принцип работы EBD

Что же это такое — ebd в автомобиле? Система распределения тормозных усилий является не заменой ABS, а его более прогрессивной разновидностью, дополнением.

Электронный блок механизма распределения от датчиков, установленных на каждой из ступиц, получает информацию о:

• частоте вращения колес;
• давлении в колесах;
• скорости;
• загруженности;
• уровне сцепления с дорогой.

Важно, что информация является индивидуальной для каждого диска. Здесь кроется принципиальное отличие системы распределения тормозного усилия EBD от классического противоблокировочного механизма, сбрасывающего давление в тормозах при блокировке даже одного колеса.

Система распределения тормозных усилий работает только с теми колесами, которые оказались заблокированы. Это важно в ситуациях, когда одна пара колес находится на заснеженной обочине, вторая — на асфальте.

Вторым принципиальным отличием является тот факт, что ABS EBD работает не только при полном, но и при частичном нажатии на педаль тормоза. Как правило, подобную ошибку на автомобилях, где установлена электронная система коррекции торможения, совершают неопытные или излишне осторожные водители.

Третьим отличием, выгодно отличающим ЕБД от классической ABS, является возможность осуществлять торможение в затяжных поворотах. При это усилия распределяются таким образом, чтобы автомобиль не сорвался в занос. Аналогичные действия с классической АБС или без нее приведут к срыву задней оси.

Недостатки EBD

Система распределения тормозных усилий EBD имеет определенные недостатки. Однако все они являются не самостоятельными моментами, а недоисправленными проблемами ее предшественницы — классической ABS. Основной проблемой, связанной с работой антиблокировочных систем, принято считать удлинение тормозного пути при езде на зимней ошипованной резине.

Дело в том, что ошипованные покрышки при заблокированных тормозах играют роль своеобразного якоря. Они «вгрызаются» в ледяную корку, создавая огромное сопротивление скольжению. Благодаря этому, машина достаточно быстро останавливается даже в гололед. При работе EBD или ABS этого не происходит.

Сбрасывая давление в тормозных контурах, электроника позволяет колесам постоянно катиться, не зацепляясь за дорогу. Это удлиняет тормозной путь минимум на 10-15%, что было не раз доказано экспериментально (журнал «За рулем», декабрь 2001 г).

Распределение тормозных усилий под электронным управлением имеет и еще один недостаток, достаточно условный. Дело в том, что автомобиль, оборудованный системой EBD, не подходит для спортивного вождения.

Здесь практически невозможно добиться управляемого заноса, столь любимого уличными гонщиками. Водитель не может управлять автомобилем так, как считает нужным. Впрочем, это актуально только в отношении опытных автогонщиков и людей, занимающихся экстремальным вождением.

В качестве вывода

EBD является прекрасным электронным помощником, способным облегчить жизнь начинающего водителя и подстраховать его от ошибок при торможении.

При этом полностью полагаться на работу электроники нельзя. На льду и снежной каше, машина, оснащенная системой распределения тормозных усилий, может повести себя непредсказуемо.

Brake assist system

Автор admin На чтение 4 мин. Просмотров 402

Безопасность становится, да и всегда, в общем-то, была одним из определяющих элементов эксплуатации автомашины, какую бы марку – Nissan, Мерседес или любую другую, мы не выбрали. Поэтому, особого внимания удостаиваются тормоза и вопросы повышения их эффективности. Ее обеспечивают, как правило, три основных элемента: ABS, EBD (распределение в зависимости от условий движения по колесам тормозного усилия) и BAS (brake assist system – помощь в случаях экстренного торможения).

Про работу тормозов

На первый, не посвященный взгляд, это один из простых элементов управления авто. Увидел препятствие – затормозил, что-то непонятное происходит впереди – затормозил, плохая видимость – затормозил. Но выполнять подобное можно по-разному. Если к АБС все привыкли, и она буквально на слуху у каждого, то система brake assist (BAS) порой вызывает некоторое недоумение.

В его работе принимают участие такие узлы как АБС, исключающая занос машины, и EBD, оптимально определяющая величину тормозного усилия на разных колесах, определяемую условиями движения. Но этого, как оказалось, недостаточно для своевременного экстренного торможения. Все весьма просто – с целью обеспечения наибольшей эффективности срабатывания тормозов, на педаль нужно нажать быстро и полностью. При возникновении ситуации, требующей срочного уменьшения скорости, зачастую этого выполняется с запаздыванием, особенно неопытными водителями. Во избежание подобного используется система brake assist (bas)

О работе BAS

Фактически, BAS – усилитель скорости срабатывания тормозов. Их работа будет максимально эффективной, когда педаль полностью нажата. Однако для разных водителей может потребоваться разное время, чтобы полностью ее утопить. Если педаль нажата не до конца или недостаточно быстро, то время остановки увеличивается. Вот именно скорость срабатывания, особенно в условиях экстренного торможения, BAS и улучшает.

• EBD, распределяющая тормозное усилие между колесами, величина которого зависит от условий движения каждого из них;
• АБС, позволяющая избежать заносов на любом покрытии;
• BAS, работающая как усилитель скорости срабатывания тормозов.

Управляется brake assist по сигналам от датчика, расположенного в вакуумном усилителе. Он замеряет скорость, с которой движется шток вакуумного усилителя. Если он перемещается быстро, что соответствует резкому нажатию на педаль, т.е. реакции на неожиданное возникновение препятствия на пути, срабатывает электромагнит, что вызывает увеличение воздействия на шток и ускорение срабатывания тормозов.

Их эффективность в результате использования brake assist улучшается до сорока процентов (снижается тормозной путь), а кроме этого, обеспечиваются наилучшие условия использования АБС. Поддержка аварийного торможения (brake assist) особенно полезна для начинающих водителей, которым порой не хватает умения правильно провести торможение, особенно при движении с высокой скоростью.

Brake assist, установленная на тяжёлых внедорожниках, например Nissan, Тойота или аналогичных, а также на новых современных машинах, позволяет управлять ими женщинам или физически слабым людям, обеспечивая эффективное торможение. Надо иметь в виду, что brake assist имеется только на автомобили с АБС.

Обслуживание BAS

Состояние brake assist диагностируется бортовой системой диагностики, что на Nissan, что на других современных транспортных средствах. На Мерседес признаком ее неисправности может служить надпись на дисплее brake assist visit workshop, которая переводится как «система экстренного торможения, обратиться на станцию ТО». В этом случае сами тормоза работают нормально, только отсутствует режим поддержки экстренного торможения brake assist.

Установить истинную причину отказа без соответствующего диагностического оборудования достаточно сложно, но можно отметить, что появление приглашения на станцию ТО visit workshop чаще всего бывает, связано с отказом или износом датчика. Как уже отмечалось, тормозная система при отказе brake assist используется в классическом режиме, и автомобиль сохраняет возможность торможения.

Brake assist, используемая на современных автомобилях, хоть Nissan, хоть других марок, предназначена для оказания помощи при резком сбросе скорости, позволяет значительно уменьшить для автотранспортного средства тормозной путь и повысить безопасность самого водителя, и его пассажиров.

Что еще стоит почитать

Что означает EBD?

Аварийный загрузочный диск

Вычислительная техника »Общие вычисления

Эмоционально Дистанционно

4

000 Разное

Что означает EBD.стоять за?

Аварийный загрузочный диск

Вычислительная техника »Общие вычисления

4

000 Разное

Что означает EBD? Бесплатный словарь

   Текст здесь


 Содержимое



 Содержимое


 .текст {color: # ebd1ae;}

  .background {background-color: # ebd1ae;}

  .border {border: 1px solid # ebd1ae;}
