PowerLine — локальная сеть через электропроводку | Powerline и PoE | Дайджест новостей

D-Link DHP-P308AV – это адаптер сети Powerline. Он позволяет подключить устройство к локальной сети, используя сеть электропитания.

Разработкой спецификаций Power Line Communications (PLC) занимается HomePlug Alliance. На данный момент таких спецификаций было разработано уже несколько:

HomePlug 1.0
HomePlug AV

AV 200 (до 200 Мбит/с)
AV 500 (до 500 Мбит/с)

HomePlug AV2

Но нужно понимать, что приведенные значения – это физические скорости. Реальная скорость передачи данных всегда будет меньше. К тому же, реальная скорость будет зависеть и от качества электрической проводки в доме.

К недостаткам технологии PLC можно отнести невозможность работы устройств в общей сети, если они подключены к электрическим розеткам на разных фазах. Но это можно обойти двумя способами:

Включить по одному устройству на каждую фазу и соединить их через коммутатор;
Поставить межфазный ретранслятор, например МРС-1 (российского производства).

D-Link DHP-P308AV – это адаптер Homeplug AV 500. Адаптер оснащен встроенной розеткой «passthrough», через которую к основной розетке можно подключать другие электрические устройства. При этом адаптер фильтрует электрические помехи от подключенного устройства, которые могут повлиять на Powerline-соединение.

У D-Link есть схожие устройства:

DHP-308AV — адаптер Homeplug AV 500 без встроенное розетки «passthrough»;
DHP-P309AV – комплект (starter kit) из двух адаптеров DHP-P308AV;
DHP-309AV — комплект (starter kit) из двух адаптеров DHP-308AV.

Адаптер D-Link DHP-308AV выглядит так:

Адаптер DHP-P308AV отличается от DHP-308AV наличием встроенной розетки, в остальном устройства идентичны.

Безопасность передачи данных в сети PLC обеспечивается использованием шифрования AES 128. А это значит, что должны быть сгенерированы ключи шифрования. В этом-то и состоит настройка адаптеров.

Всё настраивается очень просто.

1. Подключите адаптеры к электрическим розеткам.Для сброса настроек к настройкам по умолчанию нужно нажать кнопку Simple Connect и держать ее нажатой в течение 10 секунд.

2. Затем на первом адаптере нажать кнопку Simple Connect. Время нажатия — не больше 3 секунд. После того, как кнопка будет отпущена, индикатор питания (Power LED) будет мигать.

3. Не позже, чем через 2 минуты, нужно нажать кнопку Simple Connect на втором адаптере. Время нажатия – не больше 3 секунд. Отпустите кнопку Simple Connect, индикатор питания (Power LED) будет мигать.

Адаптеры сконфигурируют ключи шифрования. Настройки будут ими запомнены до их отключения от сети.

Если нужно подключить более чем два адаптера, то на последующих адаптерах нужно нажать кнопку Simple Connect (не более 3 секунд) и затем нажать кнопку Simple Connect на любом из адаптеров существующей сети PLC. Кнопка Simple Connect на втором адаптере должна быть нажата не позднее, чем через 2 минуты после нажатия кнопки на первом адаптере.

Если дважды быстро нажать на кнопку Simple Connect, адаптер перейдет в энергосберегающий режим. Чтобы «пробудить» устройство, нужно нажать на кнопку Simple Connect еще раз. И будьте внимательны, ибо адаптеры нельзя будет сконфигурировать, пока они находятся в энергосберегающем режиме.

О том, что соединение PoweLine установлено, будет сигнализировать горящий индикатор PowerLine (PowerLine LED).

Теперь можем подключить сетевые устройства к Ethernet-портам адаптеров и наша локальная сеть будет работать через электропроводку.

первичные, вторичные, бесперебойные и резервные

ОБОРУДОВАНИЕ И СИСТЕМЫ БЕЗОПАСНОСТИ

Статьи » Электропитание

ПЕРВИЧНЫЕ — ВТОРИЧНЫЕ — БЕСПЕРЕБОЙНЫЕ И РЕЗЕРВНЫЕ

Правила устройства электроустановок (ПУЭ) определяют такие понятия, как энергетическая система и система энергоснабжения. При этом не конкретизируются устройства, в эти системы входящие.

С чего начинается работа любой электроустановки (от карманного фонарика до персонального компьютера или холодильника)? С подключения к электропитанию.

Общее определение: источник электропитания – это устройство для производства, преобразования электроэнергии, подачи напряжения в аварийных ситуациях.

Под эту категорию подпадает достаточно много устройств. Для большинства потребителей знакомы такие понятия, как электростанции, трансформаторные подстанции, генераторы, аккумуляторы, одноразовые батарейки. Кроме того, каждый держал в руках зарядное устройство для телефона или БП для ноутбука. Это и есть источники питания во всем разнообразии.

Для рядового потребителя взаимодействие с подобными устройствами упрощено до минимума:

вилка в розетку;
батарейка в корпус;
выключатель нажать.

Интерес к устройству возникает лишь при его поломке.

Разберем основные их типы.

ИСТОЧНИКИ ПЕРВИЧНОГО ПИТАНИЯ

К ним относятся устройства, которые генерируют электроэнергию, не имея на входе напряжения. Выполняется преобразование любого другого вида энергии в электрическую. Из ничего получить что-либо невозможно (доказано Эйнштейном). Поэтому генерирующие установки используют силы природы.

Для получения электричества можно использовать три вида энергии: механическую, тепловую, либо световую. Соответственно, любой источник первичного питания относится к этим группам.

Механическая энергия.

С ее помощью вращается ротор генератора, вследствие чего на его обмотках возникает электрический ток. Крутящий момент можно извлечь разными способами:

Гидроэлектростанции получают его за счет перепада давления между уровнями воды (для этого строят плотины). Грамотно спроектированные турбины под непосредственным влиянием этих сил передают вращение на генератор. Это достаточно дешевый способ получения энергии, поскольку течение реки условно бесплатно.
Еще один способ получить пользу из воды – генераторы, работающие от перепада уровня на линии прибоя, или прилива-отлива. Такие установки более сложные в техническом плане, но при отсутствии рядом полноводных рек, работают эффективно.
Ветровые станции также работают не везде. Необходимо постоянное линейное движение воздуха. Отношение стоимости производства к выдаваемой мощности на порядок хуже, чем у гидроэлектростанций, однако такие генерирующие системы более экологичны.

Тепловая энергия.

Сразу оговоримся: электричество получают не напрямую от тепла, хотя есть опытные образцы термопар. Но до промышленного применения им еще далеко. С помощью тепла банально кипятится вода, полученный пар вращает турбину. А дальше – как в гидроэлектростанции.

Так что тепловые генераторы – это тоже механика.

Атомная электростанция.

Самый яркий представитель в этой категории – . При ядерном распаде выделяется огромное количество тепла. Вода нагревается очень эффективно, нет зависимости от природных явлений. Главная задача – жесточайший контроль над безопасностью. Экологи разумеется против, но если к ним прислушиваться, придется отказаться от технического прогресса.

Тепловая электростанция.

Энергию получают, сжигая горючие материалы. Это может быть природный газ, уголь, мазут, солярка, и даже дрова. Экологичность генерации напрямую зависит от используемого топлива. Экономически такие установки выгодны лишь там, где в пределах транспортной доступности имеются большие запасы топлива.

Часто ТЭС строят в регионах, где нет возможности получить энергию иным способом (про эффективность в таком случае можно забыть). Просто стоимость возведения атомной станции не всегда оправдывается необходимостью в электричестве. Да и противопоказаний у АЭС слишком много (например, сейсмические риски).

Световая энергия.

Установки обычно называют солнечными электростанциями, хотя это не совсем верно. Фотоэлементы работают не только от прямых солнечных лучей. Для «старта» достаточно обычного дневного света даже при 100% облачности. Преобразования в механику не требуются: фотоэлементы сразу вырабатывают электроток.

Представители Greenpeace и им подобных организаций считают эту энергию самой чистой, однако это в корне неверно. Во-первых, никто не занимался изучением влияния вынужденной тени от огромных площадей солнечных батарей на земную кору. Во-вторых, производство и утилизация фотоэлементов далеко не экологичный процесс.

Тем не менее, наряду с АЭС, они относятся к перспективным.

Недостатков всего два:

Очевидно, что ночью электростанция не работает. Следовательно, необходимо накапливать электроэнергию с помощью аккумуляторных батарей, либо встраивать такие генерирующие системы в некие единые сети, где каждый источник дополняет друг друга.
Стоимость подобных станций слишком высока.

Химические источники питания вроде как держатся особняком, но это также первичные генераторы электроэнергии. Важно: Речь идет о батарейках, не путать с аккумуляторами.

Для получения электричества используется химическая реакция. Несмотря на то, что энергия получается напрямую, без преобразования в механическую, экономика таких источников питания крайне низкая. Высокая стоимость элементов питания и необходимость постоянного обновления, не позволяет использовать эту энергию массово.

В начало

ИСТОЧНИКИ ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ

Для получения требуемых параметров электропитания, необходимо синхронизировать всех потребителей с генерирующими системами. Это невозможно по целому ряду причин:

элементная база электронных устройств работает на низком напряжении питания;
безопасность использования бытовых приборов: чем ниже напряжение, тем меньше рисков;
первичные источники питания расположены на значительном удалении от потребителей: для транспортировки электроэнергии необходимо напряжение в сотни киловольт.

Соответственно, необходимы промежуточные преобразователи параметров между генерирующей системой и потребителем. Эти устройства называются вторичными источниками питания.

Для информации: Определение вторичности относительно. Например, трансформаторная подстанция между электростанцией и вашим домом, относительно генерирующей системы является вторичным источником питания. А по отношению к зарядному устройству вашего смартфона – это первичный источник.

Применимо к электроприборам, если розетку 220 вольт считать первичкой, вторичным является любой блок питания. Вне зависимости от того, встроен он в телевизор, или выполнен отдельным устройством, как в ноутбуке.

Помимо основной задачи: преобразовывать параметры напряжения и тока, источник вторичного питания может выполнять роль стабилизатора.

В начало

БЕСПЕРЕБОЙНЫЕ И РЕЗЕРВНЫЕ ИСТОЧНИКИ

К этим категориям относятся генерирующие системы, которые обеспечивают питание в случае выхода из строя основных поставщиков энергии. В чем между ними отличие, ведь задача одна?

Бесперебойные блоки питания всегда находятся в режиме «on-line». Это значит, что при пропадании основного питания, мгновенно подключается собственный источник. Наилучший вариант – аккумуляторная батарея, работающая в буферном режиме. Разумеется, необходим преобразователь напряжения, стабилизатор, и пр. Но это тема для другой статьи.

Преимущества очевидны: потребитель практически не замечает перехода на «запасной» источник. Это особенно важно для сохранности данных (на компьютере), или исправности оборудования (например, система управления отопительным котлом в доме).

Недостаток – аккумулятор имеет определенную емкость. То есть, время работы ограничено. Поэтому бесперебойный источник необходим лишь для отсрочки времени: можно сохранить данные, и отключиться. Либо у вас есть время для включения резервного источника питания.

Резервный источник позволяет на 100% обеспечивать питанием объекты, при аварии на генерирующем устройстве. Это может быть автономный генератор, или резервная линия электропитания.

Для подключения требуется время, поэтому эти устройства нельзя отнести к бесперебойникам. Работа «резерва» приводит к дополнительным затратам, поэтому в качестве первичного источника питания он не используется.

Размытость понятий.

Нет четкой границы между «первичкой», «вторичкой» и резервом. Например, аккумулятор вашего планшета является источником бесперебойного питания, пока вы подключены к сети 220 вольт.

А в автономном режиме – это первичный источник. Трансформаторная подстанция (по определению – первичка), может стать резервным источником питания, если в вашем доме установлены солнечные батареи и ветрогенератор.

В начало

© 2010-2020 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

ВИДЫ ИСТОЧНИКОВ ЭЛЕКТРОПИТАНИЯ | Основы электроакустики

Во многих книгах источники электропитания бытовых устройств упоминаются вскользь или их существование подразумевается само собой. Что мы делаем в первую очередь, покупая новый плеер, радиоприемник, телевизор или видеокамеру? Прежде всего, мы разбираемся с их источниками питания. Если они автономные, то надо, соблюдая полярность, вставить батареи в корпус устройства и лишь после этого включать его. Если устройство питается от аккумуляторов, их надо вначале зарядить (а возможно, и отформатировать) и лишь затем вставить в устройство. А если ваше устройство питается от сети, то прежде чем вставить вилку сетевого шнура в розетку и включить устройство, полезно убедиться в том, что переключатель напряжения сети установлен в правильное положение. Словом, с источниками питания мы сталкиваемся в первую очередь! Все бытовые аудио- и видеоустройства нуждаются в электропитании. Подобно тому, как не удалось изобрести вечный двигатель, пока не придуманы электронные устройства, способные усиливать электрические сигналы без электропитания входящих в них транзисторов и интегральных микросхем, именуемых активными приборами. Эту азбучную истину должен знать каждый пользователь аудио- и видеоустройств.

По типу электропитания такие устройства в настоящее время можно подразделить на три категории:

1 устройства с автономным питанием;
2 устройства с комбинированным питанием;
3 устройства с сетевым питанием.

Устройства с автономным питанием обычно питаются от гальванических элементов и батарей. Батарея — несколько гальванических элементов, соединенных последовательно (реже параллельно или смешанно). Широко используются также аккумуляторы и аккумуляторные батареи, которые заряжаются с помощью специальных зарядных устройств от сети и затем уже используются для питания аудио- и видеоустройств. Обычно автономное (батарейное) электропитание применяется в малогабаритных устройствах малой мощности — плеерах (магнитофонных и дисковых), радиоприемниках и магнитолах низших классов.

Комбинированное питание, пожалуй, наиболее удобно. Оно предполагает, что соответствующее устройство может питаться как от батарей, так и от электрической сети переменного тока. Некоторые устройства могут питаться и от бортовой сети — например, автомобилей (с подключением к ней с помощью разъема-вставки, вставляемого в гнездо для зажигалки). При питании от сети используются специальные источники вторичного электропитания — сетевые адаптеры. Они могут быть встроенными в корпус питаемых устройств или выполняться в виде отдельных устройств.

Сетевое питание обычно используется для стационарных устройств, потребляющих приличную мощность — обычно начиная с десятка ватт. Такие устройства редко переносятся с места на место и почти никогда не используются при отдыхе на природе.

Различают первичные и вторичные источники питания.

Первичные источники питания

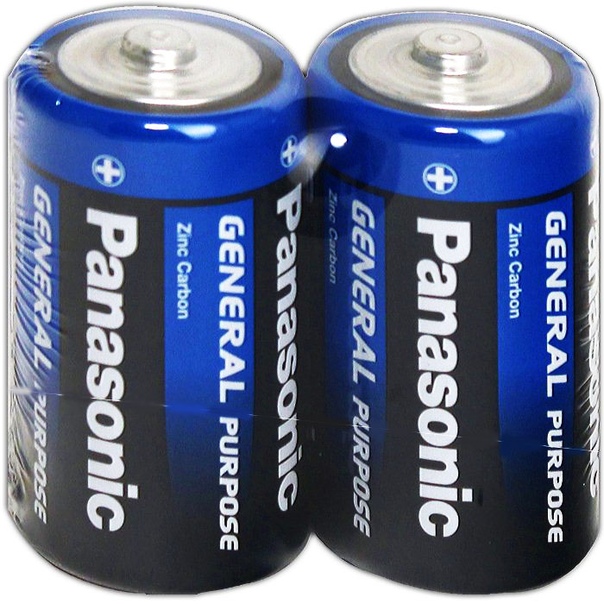

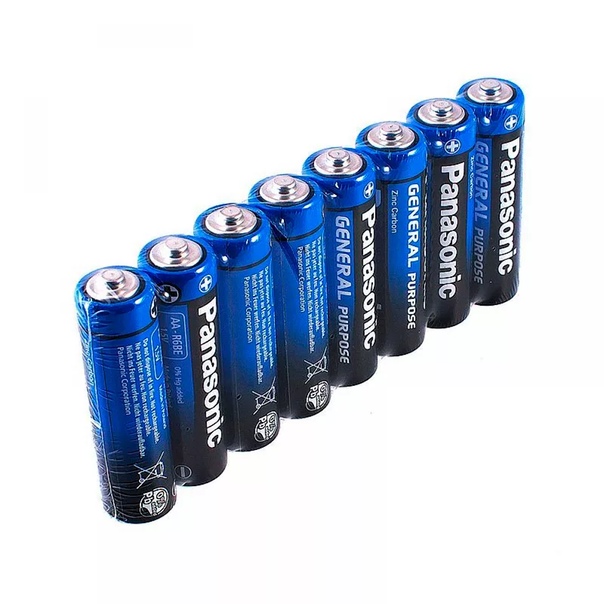

    Гальванические элементы
    Аккумуляторы
    Топливные элементы
    Редоксиэлементы

Прочие первичные источники тока

    Фотоэлектрические преобразователи (солнечная батарея)
    Термоэлектрические преобразователи
    Электромеханические источники тока
    МГД-генератор
    Радиоизотопные источники энергии
Вторичные источники питания

    Трансформаторы и автотрансформаторы переменного напряжения и тока
    Вибропреобразователи
    Импульсные преобразователи
    Стабилизаторы напряжения и тока
    Инверторы
    Умформеры

Первичные источники питания − преобразователи различных видов энергии в электрическую. Например: гидроэлектростанция − ГЭС (потенциальная гравитационная энергия воды преобразуется в электрическую энергию), химические источники тока (ХИТ), аккумуляторы, топливные элементы (химическая энергия преобразуется в электрическую), дизель-генераторная установка − ДГУ (химическая энергия преобразуется в механическую, затем в электрическую), ветрогенератор (кинетическая энергия частиц воздуха преобразуется в электрическую) и др. В силовой электротехнике к первичным источникам питания можно отнести аккумуляторные батареи, дизельные- газовые- бензиновые генераторные установки, генерирующие электростанции, ИБП в автономном режиме работы и др.. Примером может служить аккумулятор, преобразующий химическую энергию в электрическую.
Вторичные источники сами не генерируют электроэнергию, а служат лишь для её преобразования с целью обеспечения требуемых параметров (напряжения, тока, пульсаций напряжения и т. п.) Устройство, предназначенное для обеспечения питания электроприбора электрической энергией, при соответствии требованиям её параметров: напряжения, тока, и так далее путём преобразования энергии других источников питания Источник электропитания может быть интегрированным в общую схему (обычно в простых устройствах; либо когда недопустимо даже незначительное падение напряжения на подводящих проводах — например материнская плата компьютера имеет встроенные преобразователи напряжения для питания процессора), выполненным в виде модуля (блока питания, стойки электропитания и так далее), или даже расположенным в отдельном помещении (цехе электропитания).

Задачи вторичного источника питания
Обеспечение передачи мощности — источник питания должен обеспечивать передачу заданной мощности с наименьшими потерями и соблюдением заданных характеристик на выходе без вреда для себя. Обычно мощность источника питания берут с некоторым запасом.
Преобразование формы напряжения — преобразование переменного напряжения в постоянное, и наоборот, а также преобразование частоты, формирование импульсов напряжения и т. д. Чаще всего необходимо преобразование переменного напряжения промышленной частоты в постоянное.
Преобразование величины напряжения — как повышение, так и понижение. Нередко необходим набор из нескольких напряжений различной величины для питания различных цепей.
Стабилизация — напряжение, ток и другие параметры на выходе источника питания должны лежать в определённых пределах, в зависимости от его назначения при влиянии большого количества дестабилизирующих факторов: изменения напряжения на входе, тока нагрузки и так далее. Чаще всего необходима стабилизация напряжения на нагрузке, однако иногда (например, для зарядки аккумуляторов) необходима стабилизация тока.
Защита — напряжение, или ток нагрузки в случае неисправности (например, короткого замыкания) каких-либо цепей может превысить допустимые пределы и вывести электроприбор, или сам источник питания из строя. Также во многих случаях требуется защита от прохождения тока по неправильному пути: например прохождения тока через землю при прикосновении человека или постороннего предмета к токоведущим частям.
Гальваническая развязка цепей — одна из мер защиты от протекания тока по неверному пути.
Регулировка — в процессе эксплуатации может потребоваться изменение каких-либо параметров для обеспечения правильной работы электроприбора.
Управление — может включать регулировку, включение/отключение каких-либо цепей, или источника питания в целом. Может быть как непосредственным (с помощью органов управления на корпусе устройства), так и дистанционным, а также программным (обеспечение включения/выключения, регулировка в заданное время или с наступлением каких-либо событий).
Контроль — отображение параметров на входе и на выходе источника питания, включения/выключения цепей, срабатывания защит. Также может быть непосредственным или дистанционным.
Чаще всего перед вторичными источниками питания стоит задача преобразования электроэнергии из сети переменного тока промышленной частоты (например, в России — 220 В 50 Гц, в США — 120 В 60 Гц). Две наиболее типичных конструкции — это трансформаторные и импульсные источники питания.

Первичные и вторичные источники электропитания, бесперебойное и автономное электроснабжение

Источники питания служат для выработки энергии для работы электрических приборов и устройств. Среди них существует две категории:

первичные;
вторичные.

К первичным относятся те, которые сами производят электрическую энергию, путем преобразования других видов энергии, химических или иных реакций.

В качестве примера можно указать различного типа электростанции (гидравлические, тепловые или атомные), химические источники (гальванические батареи, аккумуляторы, топливные элементы), автономные электростанции (бензо- и дизель-генераторы, ветровые и солнечные электростанции).

Вторичные источники электропитания служат для преобразования напряжения и тока первичных в соответствии с требованиями потребителей.

Также с их помощью организуется гальваническое разделение внешних и внутренних цепей. К вторичным источникам относятся:

трансформаторные преобразователи переменного тока;
выпрямители;
инверторные преобразователи.

Нередко понятия первичных и вторичных источников размыты и относительны. Так бытовая электросеть для домашних устройств является первичным источником, поскольку в составе большинства устройств имеется свой блок питания, который преобразует напряжение сети до необходимых значений.

В то же время трансформаторная подстанция, от которой берет начало бытовая электросеть, сама является вторичным источником относительно электростанции или предыдущей подстанции.

В большинстве случаев бытовая и промышленная аппаратура требуют наличия источников постоянного или переменного напряжения для питания внутренних цепей. В качестве вторичного используется внешний или встроенный блок питания, который преобразует входное напряжение 220 или 380 В до необходимых значений.

До недавнего времени блоки питания строились на основе трансформаторов переменного тока, выпрямителей, фильтров и стабилизаторов. Данные устройства имели большие габариты, массу и низкий КПД.

Развитие электроники позволило разработать устройства, также использующие трансформаторное преобразование, но работающие с промежуточным преобразованием входного переменного напряжения в постоянное, а затем обратно в переменное, но на гораздо более высокой частоте.

Такой подход позволил снизить габариты, массу и стоимость вторичных источников в несколько раз.

Отдельная категория блоков питания совсем не использует трансформаторы и работает по иному принципу преобразования напряжения. К сожалению, в большинстве из них присутствует гальваническая связь внутренних цепей и питающей сети, что не всегда соответствует требованиям электробезопасности.

ИСТОЧНИКИ БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ

Большая категория устройств нуждается в непрерывной подаче электроэнергии вне зависимости от внешних условий. Это могут быть как вычислительная техника (серверы, устройства хранения данных), так и целые производства с непрерывным циклом. Перебои питания в таких случаях недопустимы.

Для обеспечения постоянной подачи питающего напряжения разработаны устройства бесперебойного питания. В широком смысле источником бесперебойного питания (ИБП) может служить резервная линия электропередач или автономная электростанция.

Сейчас этим термином принято именовать устройства вторичного электропитания, которые предназначены для обеспечения работоспособности подключенной аппаратуры при кратковременных перебоях электроэнергии питающей сети.

Как правило, источники бесперебойного питания также выполняют функцию защиты от помех и скачков напряжения. По принципу действия их можно разделить на несколько категорий:

off-line;
line-interactive;
online.

Наиболее простую конструкцию имеют off-line блоки электропитания. В нормальных условиях питание устройств осуществляется напрямую от первичного источника.

В случае пропадания напряжения или его выхода за допустимые пределы источник автоматически переключается на питание от встроенного аккумулятора, напряжение которого преобразуется при помощи инвертора.

Подобные устройства имеют в своем составе пассивные фильтры, препятствующие прохождению помех и схему слежения за параметрами входного напряжения. Несомненное достоинство off-line ИБП – простота конструкции, низкая стоимость и высокий КПД.

Следующий тип «бесперебойников» — line-interactive, работает по тому же принципу, но имеет встроенный ступенчатый стабилизатор на основе автотрансформатора.

Такой блок дополнительно стабилизирует входное напряжение и в большинстве случаев позволяет не переключаться на питание от аккумулятора, который необходим только в случаях неспособности автотрансформатора справиться со стабилизацией (значительное превышение или понижение входного напряжения, его полное пропадание).

Основные недостатки перечисленных устройств:

требуется определенное время на переключение в режим работы от аккумулятора;
невозможность коррекции частоты сети;
несинусоидальное напряжение на выходе при работе от аккумулятора.

Первый недостаток может вызвать сбои в работе подключенных устройств при переключениях. Второй более существенен и не позволяет подключать устройства, требующие для питания синусоидального напряжения, а это асинхронные электродвигатели и бытовая техника, имеющая их в составе, например, отопительные котлы.

Только электроприемники, работа которых основана импульсных блоках питания, то есть не чувствительные к форме входного напряжения, могут нормально функционировать от подобных ИБП. К таким потребителям относятся устройства вычислительной техники, где off-line ИБП получили наибольшее распространение.

Наиболее высокое качество обеспечивают online устройства. Работают они по принципу двойного преобразования. Входное напряжение сети сначала преобразуется в постоянное, а затем, при помощи инвертора, обратно в переменное.

Самое главное, что время переключения на питание от внешнего аккумулятора здесь отсутствует полностью, поскольку он постоянно подключен в цепь и при нормальных условиях работы находится в буферном режиме.

Поскольку выходное напряжение получается в результате преобразования постоянного, то имеется возможность коррекции его частоты и уровня в необходимых пределах.

Только самые дешевые устройства имеют на выходе напряжение с низким качеством. В основном большинство ИБП двойного преобразования выдают потребителям чистое синусоидальное напряжение, что делает такие приборы пригодными для питания большинства устройств.

Существенный недостаток online преобразователя – его высокая стоимость.

Все перечисленные устройства предназначены для кратковременной работы от внутреннего аккумулятора. Так происходит потому, что аккумуляторы имеют низкое значение ЭДС и при преобразовании к уровню входного напряжения от аккумулятора требуется отдать довольно значительный ток.

Аккумуляторы больших емкостей имеют значительные габариты и массу, а также требуют большое количество времени на подзарядку.

Таким образом, ИБП служат в основном для того, чтобы корректно и безопасно отключить устройства при пропадании напряжения сети.

ИСТОЧНИКИ АВТОНОМНОГО ЭЛЕКТРОПИТАНИЯ

Автономные источники электропитания предназначены для обеспечении непрерывности питания устройств при длительном пропадании напряжения сети или в том случае, когда объект находится на большом расстоянии от линии электропередач и подвод питания от нее нецелесообразен по той или иной причине.

Автономные электростанции строятся на основе дизельных или бензиновых генераторов, ветряных или солнечных электростанций. Каждый тип имеет свою область применения в зависимости от местных условий.

Если существует необходимость в обеспечении беспрерывной работе устройств в условиях временных перебоев поставок электроэнергии, то наиболее приемлемый вариант – использование бензиновых или дизельных генераторов.

Бытовые электростанции выпускаются многими предприятиями на различные значения мощности. Существенный недостаток подобных электростанций – высокое потребление дорогостоящего топлива.

Более дешевая электроэнергия получается при помощи солнечных или ветроэлектростанций, которые используют восполняемые природные источники энергии – солнечное освещение или энергию ветра.

Целесообразность в использовании такого оборудования возникает в случаях более или менее постоянной работы исключительно от них, поскольку первоначальные затраты на их приобретение и установку весьма велики. И окупаемость таких устройств занимает длительное время.

Работа ветровых и солнечных электростанций сильно зависит от местных условий. Так для нормальной работы солнечной электростанции необходимо большое количество солнечных дней в году, а для компенсации энергии солнца в темное время суток или ненастную погоду требуется внушительный запас резервных аккумуляторов.

Зато такая станция не имеет подвижных частей и, как следствие, очень высокую надежность. Солнечные панели имеют небольшой вес и могут размещаться на крышах практически любых построек или на простых каркасах.

Ветрогенераторы требуют размещения в местах с регулярным движением воздуха, преимущественно в одном направлении. Лучшее место для установки – преобладающая возвышенность на местности.

Конструкция ветрогенератора имеет большой вес и требует капитального обустройства. Наличие подвижных частей, зачастую установленных на большой высоте, затрудняет обслуживание электростанции.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Электронные компоненты и Источники питания со склада и под заказ. Собственное производство Управляемых Источников питания

Компания ЭЛИМ основана в г. Санкт-Петербург в 2001 г. Основная сфера компетенции компании – комплексное решение задач клиентов в области электропитания. Приоритетными направлениями деятельности компании являются поставки источников питания ведущих мировых производителей и производство источников питания собственной разработки. При выборе поставщиков мы отдаём предпочтение качеству предлагаемой продукции, поэтому среди наших партнёров только компании, хорошо зарекомендовавшие себя на мировых рынках – M.Riedel, Deutronic, EA, Powernet, Sunpower, Power Mate и др.

ЭЛИМ – эксперт в области электропитания

Профессионально оценив задачу клиента, наши специалисты по подбору готовой продукции помогут выбрать оптимальное решение, проконсультируют об особенностях применения и характеристиках стандартных модулей питания. При возникновении действительно сложных, нестандартных задач, к работе готовы подключиться наши квалифицированные инженеры, способные предложить комплексное решение.

При разработке и изготовлении надёжных источников питания следует предъявлять особые требования к используемой элементной базе. Учитывая это, мы осуществляем поставки качественных электронных компонентов по каталогу «Farnell» как для собственных нужд, так и для других предприятий.

Качество и сервис

Детальный анализ технических требований, предъявляемых к системе электропитания заказчика, чёткий и обоснованный выбор предлагаемых вариантов, индивидуальный подход к каждому клиенту – вот основные составляющие качества нашей работы.

Понимая, что сервисное обслуживание является неотъемлемой частью процесса эффективной эксплуатации оборудования, мы создали собственный специализированный сервисный центр. Успешно работая на протяжении уже более 7 лет, центр осуществляет гарантийный и послегарантийный ремонт и обслуживание источников питания.

Разработка и производство

Предлагаемый ассортимент источников питания, как правило, удовлетворяет подавляющему большинству потребностей в области вторичного электропитания, однако, мы с удовольствием берёмся за решение нестандартных задач силами нашего инженерного центра.

Наш производственный участок обладает всеми необходимыми ресурсами и технологиями для выполнения полного цикла работ по изготовлению силовых импульсных преобразователей. Мы способны изготовить как опытные образцы, так и малые партии источников питания. При необходимости изготовления крупных серийных партий, мы привлекаем контрактные производства, при этом настройку и испытания оставляя за собой.

Профессионализм и открытость

Опыт и профессиональный уровень нашей работы подтверждён доверием многих серьёзных российских компаний. Нашими клиентами являются такие крупнейшие предприятия Северо-Западного региона и России, как «Силовые машины», НПП «Буревестник», ОАО «ВНИИРА», «ФОЛЬКСВАГЕН Груп Рус», ПО «СЕВЕР» и многие другие.

При этом мы всегда открыты для новых предложений и готовы к сотрудничеству с компаниями, желающими продвигать нашу продукцию в различных регионах РФ и странах СНГ.

анатомия и опыт применения / Статьи и обзоры / Элек.ру

Источник питания является важнейшей составной частью любого электронного устройства, от надежности которого зависит работоспособность всего устройства.

В 60-х годах прошлого века были разработаны первые импульсные источники питания (ИИП), которые интенсивно развивались в течение десятков лет и сегодня почти полностью вытеснили линейные источники питания (ЛИП) практически во всех областях техники. В чем же разница между этими двумя типами источников питания и чем ИИП так хороши?

Широко применявшиеся повсеместно в технике на протяжении многих десятков лет ЛИП являются весьма простыми и даже примитивными устройствами, рис. 1, состоящими всего лишь из нескольких элементов: понижающего трансформатора, выпрямителя, сглаживающего фильтра на основе конденсатора и полупроводникового стабилизатора (стабилитрон с мощным транзистором или аналогичный по функции одиночный силовой полупроводниковый элемент).

В отличие от них, ИИП являются значительно более сложными устройствами, работающими на высокой частоте и состоящими из сотен активных и пассивных элементов, рис. 2.

В чем же основные принципиальные отличия между этими двумя типами источников? В ЛИП входное переменное напряжение сначала понижается до необходимого уровня (или уровней, в случае многообмоточного трансформатора) с помощью трансформатора, затем выпрямляется диодным мостом, фильтруется с помощью электролитического конденсатора и стабилизируется нелинейным электронным элементом. Напряжение до стабилизирующего элемента выбирается большим, чем номинальное выходное напряжение источника, а его излишек гасится (рассеивается) в виде тепла на этом стабилизирующем элементе (что требует иногда использования радиаторов).

Наличие некоторого излишка напряжения позволяет осуществлять стабилизацию выходного напряжения источника как при уменьшении, так и при увеличении входного напряжения за счет изменения доли энергии, рассеиваемой на стабилизирующем элементе. По этой причине к.п.д. такого источника всегда намного ниже единицы.

В ИИП входное переменное напряжение сначала выпрямляется диодным мостом (или просто проходит без изменения через диоды этого моста в случае питания источника от сети постоянного тока), сглаживается и поступает на коммутатор (обычно, ключевой элемент на базе MOSFET транзистора), с помощью которого постоянное напряжение «нарезается» на узкие полоски (частота коммутатора составляет 70-700 кГц для мощных источников и 1-3 Мгц для маломощных). Сформированные таким образом прямоугольные высокочастотные импульсы поступают на трансформатор, выходное напряжение которого соответствует требуемому уровню напряжения, которое затем выпрямляется и фильтруется. Стабилизация уровня выходного напряжения при изменении уровня входного напряжения осуществляется с помощью цепи обратной связи, состоящей из специально предназначенного для этой цели драйвера, обеспечивающего широтно-импульсную модуляцию (ШИМ или PWM) сигнала управления коммутатором через узел гальванической развязки (обычно дополнительный развязывающий трансформатор). Этот драйвер представляет собой небольшую, но достаточно сложную микросхему, отслеживающую выходное напряжение источника и изменяющую ширину импульсов управления в ту или иную сторону при отклонении уровня выходного напряжения от заданного значения. Такую структуру имеют дешевые источники питания. Более качественные и дорогие ИИП содержат, как минимум, два дополнительных узла: входной высокочастотный фильтр и корректор коэффициента мощности, рис. 2. Первый нужен для защиты питающей сети (то есть всех остальных потребителей, питающихся от той же сети, что и ИИП) от высокочастотных гармоник, генерируемых в сеть ИИП. Второй применяется для увеличения коэффициента мощности источника питания. Проблема коррекции коэффициента мощности возникает в связи с наличием диодного моста со сглаживающим конденсатором на входе ИИП. При таком включении конденсатор потребляет из сети ток импульсами, только в те моменты времени, когда мгновенное значение синусоидально изменяющегося входного напряжения становится больше напряжения на конденсаторе (из-за его разряда на нагрузку). В остальное время, когда напряжение на конденсаторе больше мгновенного входного, диоды моста оказываются запертыми обратным напряжением конденсатора и потребление тока отсутствует. В результате ток, потребляемый ИИП, оказывается существенно сдвинутым по фазе относительно напряжения, рис. 3a.

При большом количестве ИИП, подключенных к сети переменного тока, общее снижение коэффициента мощности в сети становится уже заметным (типичное значение коэффициента мощности ИИП без корректировки 0,65) в связи с чем применяется его активная коррекция с помощью так называемого корректора коэффициента мощности (ККМ или PFC — power factor corrector).

ККМ представляет собой самостоятельный преобразователь напряжения, так называемый бустерный конвертер (boost converter — BC), снабженный специальной схемой управления, рис. 4.

Основными элементами ВС являются: дроссель L, диод VD2, конденсатор C2 и быстродействующий ключевой элемент VT на базе MOSFET транзистора. Работа этого устройства основана на явлении возникновения импульсов повышенного напряжения обратной полярности на индуктивности при разрыве тока в ее цепи. Транзистор VT с большой частотой (обычно, 200 кГц) включает и выключает ток в цепи индуктивности L, а образующиеся при этом импульсы повышенного напряжения через диод VD2 заряжают конденсатор С2, от которого питается нагрузка (в нашем случае собственно ИИП). Таким образом, напряжение на конденсаторе С2 всегда выше входного напряжения ВС. Благодаря этому свойству ВС они получили большое распространение в электронных устройствах в качестве преобразователя напряжения стандартного гальванического элемента (1,2-1,5 В) в другое стандартное напряжение 5 В, необходимое для управления микросхемами. В нашем случае конденсатор С2 заряжается до напряжения 385-400 В. Благодаря тому, что конденсатор С1 имеет очень небольшую емкость (это, по сути, высокочастотный фильтр), а схема управления с ШИМ ключевого элемента постоянно отслеживает фазу входного переменного напряжения и обеспечивает соответствующую привязку импульсов управления (то есть импульсов тока) к фазе напряжения, удается практически полностью устранить сдвиг фаз между током и напряжением, потребляемым накопительным конденсатором С2, рис. 3b. Кроме того, эта же схема управления

обеспечивает жесткую стабилизацию напряжения заряда конденсатора С2. Несмотря на малые габариты микросхемы управления ККМ, она имеет довольно сложную внутреннюю структуру, рис. 5, а в целом, с учетом большого количества необходимых пассивных элементов, устройство ККМ получается довольно сложным и занимает весьма заметную площадь печатной платы ИИП, рис. 6.

Почему же такие сложные устройства вытеснили с рынка простые и хорошо зарекомендовавшие себя ЛИП?

Основными преимуществами ИИП перед ЛИП, которые обычно указываются в технической литературе, являются:

Значительное уменьшение размеров и массы за счет меньшего понижающего трансформатора (высокочастотный трансформатор имеет значительно меньшие габариты и массу по сравнению с трансформатором промышленной частоты той же мощности).
Возможность работы в очень широком диапазоне изменения входного напряжения.
Значительно более высокий к.п.д. (до 90-95%, против 40-70 % для ЛИП).
От себя добавим еще одно важное преимущество: возможность работы от сети и переменного, и постоянного тока.

Даже при беглом взгляде на два одинаковых по мощности и по свойствам источника питания хорошо заметны характерные отличия между ЛИП (слева) и ИИП (справа): ЛИП намного проще, но содержит значительно более крупный и тяжелый трансформатор (Т), рис. 7.

Плоский модуль ИИП (рис. 7) является универсальным источником питания микропроцессорных реле защиты серии SPAC, SPAD, SPAU и др., который вдвигается по направляющим в корпус реле. Естественно, использовать в такой конструкции ЛИП с крупным трансформатором затруднительно.

Но что мешает вместо одного крупного многообмоточного трансформатора с тремя выходными напряжениями применить три отдельных маленьких трансформатора, для которых вполне достаточно места на печатной плате ЛИП? В этом случае габаритные размеры ЛИП будут не намного отличаться от ИИП. Даже в случае мощного источника с одним уровнем выходного напряжения можно использовать несколько плоских трансформаторов, соединенных между собой параллельно. Так что наличие малого по размерам трансформатора не является абсолютным преимуществом ИИП.

Что касается очень широкого диапазона входных напряжений, при которых обеспечивается работоспособность ИИП за счет использования ШИМ в системе управления основного ключевого элемента, то это преимущество представляется нам весьма условным. Ну, действительно, так уж важно на практике, что ИИП может работать при входных напряжениях, изменяющихся в пределах от 48 до 312 В? Ведь этот диапазон охватывает сразу несколько рядов номинальных напряжений, таких как: 48, 60, 110, 127, 220 В. Совершенно очевидно, что в конкретной аппаратуре ИИП будет работать при каком-то одном номинальном напряжении (изменяющемся в пределах не более чем ±20%), а не сразу на всех одновременно. А если необходимо использовать аппаратуру при напряжении и 110 В и 220 В, то для этого существуют хорошо известные решения в виде маленького переключателя и отвода от обмотки трансформатора.

Коэффициент полезного действия является важным показателем, если речь идет о мощном источнике, а не об источнике мощностью 25-100 Ватт, которые мы рассматриваем. Кроме того, высокий к.п.д. и отсутствие заметного выделения тепла (что характерно для ИИП) может быть важно в миниатюрном переносном источнике питания полностью закрытого исполнения, например в таком, как источник питания лэптопов. Во множестве других случаев, например в источниках питания контроллеров и электронных реле промышленного назначения, вопрос о к.п.д. источника питания не является актуальным.

Возможность работы от сети постоянного тока является важнейшим и абсолютным преимуществом ИИП. Линейные источники принципиально не могут работать от сети постоянного тока.

Вот, вкратце, анализ преимуществ ИИП перед ЛИП. Рассмотрим теперь недостатки ИИП.

К недостаткам ИИП можно отнести наличие высокого уровня импульсных шумов на выходе источника, рис. 8.

В отличие от ЛИП с его слабой 50-герцовой пульсацией, пульсации выходного напряжения в ИИП, как правило, имеют значительно большую амплитуду и лежат в диапазоне от нескольких килогерц до нескольких мегагерц, что создает проблемы распространения излучений в цепи электронной аппаратуры, для питания которой предназначен ИИП, а также (по проводам и даже через эфир) в цепи совершенно посторонних электронных приборов. Кроме того, в ИИП приходится принимать специальные меры для предотвращения проникновения высокочастотных излучений в питающую сеть (по которой они распространяются и могут нарушить работу других электронных приборов) путем использования специальных фильтров, рис. 9.

Наличие высокочастотной составляющей в выходном напряжении и в промежуточных узлах схемы предъявляет повышенные требования к многочисленным электролитическим конденсаторам, имеющимся в схеме ИИП, которые, к сожалению, редко учитываются разработчиками ИИП. Как правило, типы этих конденсаторов выбираются лишь по емкости, рабочему напряжению и габаритам, без учета их характеристик на высокой частоте. А между тем далеко не все типы конденсаторов способны длительно работать под воздействием напряжения высокой частоты, а лишь имеющие низкий импеданс на высоких частотах. В результате неучета этого обстоятельства электролитические конденсаторы заметно нагреваются из-за повышенных диэлектрических потерь на высокой частоте. Повышенная температура электролита интенсифицирует химические реакции в конденсаторе, что, в свою очередь, приводит к ускоренному растворению элементов корпуса конденсатора и вытеканию электролита прямо на печатную плату, это при очень плотном монтаже приводит к коротким замыканиям между разнопотенциальными выводами или, наоборот, к обрыву цепей вследствие растворения медных дорожек печатной платы (даже несмотря на наличие прочного покрытия дорожек платы), рис. 10.

Другой распространенный тип повреждений ИИП, обусловленный повышенной температурой электролита, — быстрое (в течение нескольких лет) высыхание электролита и значительное (на 30-70%) снижение емкости конденсаторов, что приводит к резкому ухудшению характеристик источника питания, а иногда и полной потере его работоспособности [1].

Для обеспечения эффективной работы ККМ, силовой коммутационный элемент (обычно, транзистор MOSFET) должен обладать как можно более низким сопротивлением в открытом состоянии. Величина этого сопротивления в значительной степени зависит от максимального рабочего напряжения транзистора.

Для транзисторов с максимальным рабочим напряжением 500-600 В это сопротивление составляет 0,05- 0,3 Ом, тогда как для транзисторов на более высокие напряжения (1000-1500 В) это сопротивление на один-два порядка выше (например, 12 Ом для транзистора 2SK1794 на напряжение 900 В; 17 Ом для транзистора IXTP05N100 на напряжение 1000 В; 7 Ом для транзистора STP4N150 на напряжение 1500 В). Этим объясняется выбор относительно низковольтных (с максимальным рабочим напряжением 500-600 В) транзисторов для ККМ. Например, в реальных конструкциях ИИП весьма ответственных устройств, используемых в электроэнергетике, таких как микропроцессорные реле защиты и регистраторы аварийных режимов, широко применяются транзисторы типов IRF440, APT5025 и др. с максимальным напряжением 500 В, что совершенно недостаточно для работы в промышленной электрической сети с напряжением 220 В из-за наличия значительных коммутационных и атмосферных перенапряжений. Как известно, для защиты от таких перенапряжений электронная аппаратура снабжается обычно варисторами. Однако из-за недостаточной нелинейности характеристики вблизи рабочей точки варисторы выбираются таким образом, чтобы между длительно приложенным рабочим напряжением и напряжением срабатывания под воздействием импульсного перенапряжения (так называемое clamping voltage) была бы довольно существенная разница. Например, для ва-ристоров любого типа, предназначенных для длительной работы при номинальном напряжении переменного тока 220 В clamping voltage составляет 650-700 В. В источниках питания упомянутых выше микропроцессорных устройств использованы варисторы типа 20К431 с clamping voltage 710 В. Это означает, что при воздействии импульсов напряжениях с амплитудой ниже 700 В варистор не обеспечит защиты электронных компонентов источника питания, особенно силовых транзисторов (500 В), включенных напрямую в цепь сети.

На высокой рабочей частоте трансформатор и катушка индуктивности в ККМ обладают высоким импедансом, ограничивающим ток, протекающий через них и через коммутирующие элементы. Однако сбой в работе микросхем, обеспечивающих управление силовыми ключами ККМ или основного силового ключа ИИП (например, в результате воздействия импульсной помехи), приводит к переходу в режим работы на постоянном токе (то есть с очень низким импедансом) и резкой токовой перегрузке сразу многих силовых элементов схемы и мгновенному выходу их из строя. Учитывая высокую плотность монтажа ИИП, это приводит часто к повреждению соседних элементов схемы, выгоранию целых участков печатного монтажа. Вообще-то, что касается надежности, должно быть совершенно ясно, что надежность такого сложного устройства, как ИИП, содержащего множество сложных микросхем и силовых элементов, в том числе работающих на высоких напряжениях в импульсном режиме с высокими скоростями нарастания тока и напряжения, всегда будет заметно ниже надежности такого простого устройства, как ЛИП, в котором имеется всего лишь несколько электронных компонентов, работающих в линейном режиме.

Плотность монтажа и энергоемкость ИИП постоянно растут, например, источник типа EMA212, рис. 2, при размерах 12,7×7,62×3 см имеет мощность 200 ватт. Этому способствует применение схем управления на миниатюрных элементах поверхностного монтажа, очень плотный монтаж силовых элементов, постоянный рост рабочей частоты. Когда-то эта частота не превышала 50-100 кГц. Сейчас уже многие мощные источники с выходным током до 20 А работают на частоте 300-600 кГц, а менее мощные, например, работающие под управлением контроллера ADP1621, уже на частоте более 1 МГц и более, что способствует дальнейшему снижению массогабаритных показателей ИИП. Обратной стороной этой медали (которую всячески рекламируют как достоинство ИИП) становится практически полная потеря ремонтопригодности таких устройств. Это является источником серьезных проблем для потребителя, использующего такие ИИП. И дело здесь даже не в материальных затратах на приобретение нового ИИП, а в том, что ИИП в подавляющей массе не унифицированы ни по размерам, ни по виду присоединений. Это могут быть и специальные жесткие разъемы, и колодки с винтами, и гибкий провод с разъемом, рис. 11, а могут быть и втычные разъемы на печатных платах, вдвигаемых по направляющим в корпус аппаратуры.

Такой разнобой в конструкциях ИИП приводит к невозможности замены поврежденного источника, как правило, встроенного внутри аппаратуры, на источник другого типа, если старые ИИП уже не выпускаются. Обновляются ИИП довольно часто, поэтому при выходе их из строя через несколько лет эксплуатации в составе более сложной аппаратуры перед потребителем возникает сложная проблема: чем и как заменить этот ИИП? Автору неоднократно приходилось решать эту головоломку путем приобретения более компактного нового ИИП и встраивания его в корпус старого, вышедшего из строя, или размещения нового ИИП на плате, аналогичной по размерам старому ИИП. Все эти вынужденные ухищрения отнюдь не добавляют очков ИИП.

В системах промышленной автоматики применяется большое количество всевозможных электронных приборов: измерительных преобразователей, контролеров и т.п., установленных в шкафах управления. Как правило, каждый из таких приборов имеет собственный встроенный источник питания. Из-за стремления уменьшить размеры приборов и удешевить их встроенные источники питания выполняются до предела упрощенными (часто даже с гасящими резисторами вместо изолирующих трансформаторов). А элементная база таких источников выполняется на относительно дешевых элементах, не имеющих достаточных запасов по мощности и по напряжению. В результате такие приборы часто выходят из строя по причине выхода из строя источников питания. Однако так ли уж нужны такие источники в этих приборах? Вопрос можно поставить еще шире: а нужны ли вообще встроенные источники питания в электронных приборах и контроллерах промышленного назначения, предназначенные для установки в шкафах управления вместе с десятками других аналогичных приборов? Почему бы не выпускать для комплектных систем автоматики такие устройства, как контроллеры, электронные реле, электронные измерительные преобразователи и т.п. вообще без источников питания, а лишь с разъемом, предназначенным для подключения внешнего источника? Этот внешний источник питания, расположенный в шкафу, должен быть, по-нашему мнению, линейным, иметь хороший запас по мощности, должен быть снабжен необходимыми элементами для защиты от перенапряжений, коротких замыканий, и т.п. Более того, в шкафах, относящихся к системам автоматики повышенной надежности, таких линейных источников, соединенных между собой через диод, должно быть два (так называемый горячий резерв).

Как это ни покажется странным, но в эпоху импульсных источников питания существует множество компаний (VXI, Lascar, Calex Electronics, Power One, HiTek Power, R3 Power и много других) продолжающих выпускать ЛИП, что свидетельствует об их популярности в определенных областях техники и об их доступности для практического применения. По нашему мнению, указанный выше подход позволил бы значительно повысить надежность систем автоматики, телеуправления, релейной защиты (с питанием от сети переменного тока) без увеличения ее стоимости (вследствие меньшей стоимости электронных приборов без встроенных источников питания).

Аналогичный подход может использоваться и в случае питания электронной аппаратуры (например, тех же микропроцессорных реле защиты), установленной в шкафах, от сети постоянного тока, с той лишь разницей, что два общих на шкаф источника питания должны быть импульсными, а не линейными. При этом эти источники должны быть подвергнуты серьезной реконструкции. Во-первых, из них должны быть исключены корректоры коэффициента мощности, как совершенно бессмысленные узлы при питании от сети постоянного тока, что само по себе уже повысит надежность источников. Во-вторых, эти ИИП шкафного типа должны быть достаточно крупными и удобными для поиска неисправностей и ремонта (в источниках шкафного типа нет смысла гнаться за компактностью), они не должны содержать элементов поверхностного монтажа. В-третьих, многочисленные электролитические конденсаторы, имеющиеся в ИИП, должны быть сконцентрированы на отдельной плате, предназначенной для простой замены ее после каждых 5 лет эксплуатации (то есть до того, как конденсаторы начнут выходить из строя). Сетевой фильтр должен использоваться готовый (такие фильтры представлены на рынке сотнями моделей), а не собираться из отдельных элементов, для того, чтобы его можно было просто и быстро заменить в случае необходимости.

Предлагаемые меры, по нашему мнению, позволят снизить зависимость стационарной электронной промышленной аппаратуры от вторичных источников электропитания и значительно повысить ее надежность.

В заключение несколько слов о новейших тенденциях, появившихся в области конструирования вторичных источников электропитания. Речь идет о попытках применения микропроцессоров в этих источниках, причем и в линейных [2], и в импульсных [3]. Может быть, наш взгляд покажется читателю чрезмерно консервативным, но, по нашему мнению, микропроцессоры нужны в источниках питания так же сильно, как и в сиденьях для унитаза, где они применяются для точного измерения температуры соответствующей части тела и подогрева этого сиденья до температуры, соответствующей температуре упомянутой части тела. Ведь совершенно очевидно, что наличие функционально неоправданных сложных узлов в аппаратуре — это путь, однозначно ведущий к снижению ее надежности.

Литература

В. И. Гуревич Надежность микропроцессорных устройств релейной защиты: мифы и реальность. — Проблемы энергетики, 2008, № 5-6, с. 47-62.
Ю. Садиков Блок питания в виде сетевого адаптера с регулировкой выходного напряжения от 1,5 до 15 В и выходным током до 1 А. — Электроника-инфо, 2008, № 12, с. 42-43.
EFE-300/EFE-400. 300/400 Watts, Digital Power Solution. — Datasheet TDK-Lambda, 2009.

В. ГУРЕВИЧ,
канд. техн. наук

Power Supply ve G Kayna Fiyatlar

En ucuz G Kayna ve Power Supply Fiyatlar Akake’de!

Ev ve i yerlerinde herhangi bir elektrik kesintisinin yaanmas, kiilerin hayatlarnda aksaklklar olumasna neden olmaktadr. Yaanan elektrik kesintileri sonucunda meydana gelen aksaklklar en aza indirmek iin farkl rnler gelitirilmitir. Sz konusu rnlerden en nemlileri de power supply modelleridir.
G kayna ve power supply modelleri, bata bilgisayar olmak zere elektrikle alan her trl cihazn, elektrik kesintileri srasnda dzgn ve verimli bir ekilde almasn salayan aralardan biridir.220 В gcnde elektrik enerjisi salayan ve ebekeden gelen elektrikten hibir fark olmayan g kayna ve power supply, kk ve yer kaplamayan tasarm sayesinde de olduka avantajl bir rndr. Tasarm ve grn asndan kaliteli ve en ucuz g kayna ve power supply fiyatlar Akakede bulunabilir. Siz de Trkiyenin en gvenilir ve kaliteli platformlarndan bir tanesi olan akakce.com araclyla alveri yapabilir ve g kayna ve power supply fiyat konusunda avantajl fiyatlar yakalayabilirsiniz!

En yi G Kayna Ve Power Supply Modelleri

nsanlarn elektrikle olan hayati ba, g kayna ve power supply rnlerini gerekli klmtr.Ancak, bu ihtiya, zaman iinde deimi ve farkl modellerin tasarlanp retilmesine zemin hazrlamtr. Bu modeller, gerek ilevsellik gerekse de boyut asndan farkllamtr. Ее бте ве талебе чевап веречек рнлер, г кайна ве источник питания фият хусусуну да эткилеми ве фиятларда бык эитлилик ортая кмтр. Bu balamda sradan bir g kayna modeli ile rnein aerocool power supply modeli arasnda fiyat fark ortaya kmas, gayet doal bir durumdur. Siz de «G kayna ve power supply nedir?» сорусу кадар немли олан фиятлар конусунда аратрма япёрсанз хемен акакче.comu inceleyerek aradnz rn bulabilirsiniz. Akakce.com, ее modelde en ucuz bilgisayar bileenlerini siz deerli mterilerinin wasisine sunuyor!

G Блок питания Kayna Ve Yorumlar

nsanlarn satn alma alkanlklarnda bir rn satn almadan nce orn aratrmak da olduka yaygnlamtr. rnn aratrlmas noktasnda en sk bavurulan yntemlerden bir tanesi ise o rn daha nce kullanan kimselerin yorumlarn okumak ve memnuniyet oranlarn lmektir. Akakce.comun en nemli hizmetlerinden biri olan kullanc yorumlar sayesinde g kayna ve power supply yorumlar ve daha fazlasna erime ansn bulabilirsiniz.Bylece ayn rn kullanan dier kullanclarn kiisel deneyimlerini renme frsat bulursunuz. G kayna ве источника питания yorumlarn okuyarak satn alacanz rnle ilgili detaylar ilk azdan renirken, rnleri puanlarna gre sralayarak da deerlendirme imkn yakalarsnz. rn satn aldktan ве kullandktan sonra yaadnz deneyimleri tpk sizeardmc olan kullanclar gibi akakce.com araclyla dier kullanclara aktarabilir ve daha byk kitlelerin en doru rn satn almasna katk salayabilirsiniz. En ucuz fiyatlar ve en doru yorumlarla g kayna ve power supply rnlerini incelemek ve satn almak, Akakce.com ile mmkn! Eer siz de en uygun fiyata en kaliteli rnleri satn almak istiyorsanz Akakce.com ее zaman yannzda!

Блок питания Nedir

ngilizcede «g kayna» anlamna gelen power supply, elektrikle alan cihazlarn ihtiya duyduu enerjiyi depolayan ve gerekli durumlarda bu cihazlara aktaran ekipmana verilen isimdir. Куманда ве oyuncaklarda kullanlan pillerin farkl бир модели olarak kabul edilebilecek olan питания, genel olarak elektrik kesintileri srasnda da bilgisayarlarn almasna olanak salamaktadr.Depoladklar enerjiye gre farkl kapasite ve boyutlara sahip olan power supply modelleri, tasarm ve kalite asndan da olduka farkllaabilmektedir. Genel olarak zerlerinde byk birer fan bulunan ve elektronik cihazlar sanki hi elektrik kesintisi yaanmam gibi besleyen power supply eitleri, baz durumlarda yetersiz kalabilmektedir. Sz konusu durumlar, система питания sisteminin bilgisayar besleyebilecek kapasitede olmad durumlardr. Bu tarz problemlerin yaanmamas adna satn alnacak power supply modelinin hangi rnleri verimli bir ekilde altrabildii dikkate alnmaldr.stediiniz kapasitede ve boyutta power supply satn almak ve incelemek iin hemen akakce.comda bulunan power supply rnlerine gz atmaya balayabilirsiniz. En kaliteli rnlere en uygun fiyatlar ile ulaabilmek, akakce.com ile mmkndr. Akakce.comda aradnz g kaynan bulmak, saniyelerinizi alr!

Модель мини-блока питанияri

Источник питания modelleri, olduka kullanl olsa da tanabilir ve her yere yerletirilebilecek g kaynaklar, baz durumlarda hayat kurtarmaktadr. zellikle yer sknts yaayan veya g kaynann yerini ok sk deitirmek zorunda kalan kullanclarn sklkla tercih ettii mini power supply modelleri, mekn tasarrufu salarken grsel adan da olduka byk avantajlar sunar.
Evinizde veya ofisinizde hem ilevsel bir ara hem dekoratif bir nesne olarak kullanabileceiniz mini boyuttaki power supply modelleri, g asndan da boyutuna nazaran olduka iddial bir alma kapasitesine sahiptir. Бу balamda elektronik cihazlarnza uyumlu mini g kaynaklar ile avantaj salamanz, kanlmazdr. Mini g kayna modelleri ve yorumlarn detayl bir ekilde deerlendirmek istiyorsanz akakce.com tam size gre bir platform seenei oluturuyor. Yksek memnuniyet oran ve kullanc i birlii ile her geen gn gelien ve byyen bir akakce.com, fiyatlar konusunda daima ан avantajl seenekleri sunmaktadr. Akakce.comun kullanclarna sunduu kolaylklar ve avantajlar ve yorumlar, alveri srecinizi ciddi anlamda kolaylatrmaktadr. Akakce.com, rahat alveri iin sizleri bekliyor.

Лучшие блоки питания 2021 года — Лучшие блоки питания для игровых ПК

Блок питания / блок питания вашего ПК играет большую роль в определении надежности вашей системы, в зависимости от ее производительности. Поэтому будьте осторожны, когда дело доходит до выбора правильного блока питания для вашей системы.Лучший источник питания также должен иметь функции для сохранения частей вашей системы (включая сам источник питания) на случай, если что-то пойдет не так с вашим источником питания или другими компонентами. В противном случае это явно не лучший источник питания, и он подвергает опасности другие дорогостоящие компоненты ПК.

У вас также будут разные проблемы, конечно, в зависимости от того, будет ли ваш блок питания подталкивать монструозную установку для майнинга, постоянно работающую рабочую станцию или базовый рабочий стол или игровой компьютер.Ниже мы поможем вам найти лучший блок питания для вашего следующего настольного ПК.

Сначала определите свои требования к мощности. Вам не нужно покупать намного большую потенциальную мощность (мощность), чем вы когда-либо использовали. Вы можете приблизительно рассчитать, сколько энергии ваша новая или модернизированная система будет потреблять от стены, и найдите точку мощности, которая удовлетворяет вашим требованиям. У некоторых продавцов блоков питания есть калькуляторы, которые дадут вам приблизительную оценку потребностей вашей системы в электроэнергии.Вы можете найти несколько ниже:

Вероятно, вам не понадобится блок питания на 1000 Вт даже для экстремальной игровой установки. Несколько лет назад все графические карты на верхнем уровне иерархии тестов GPU были очень энергоемкими. Но это изменилось с появлением последних архитектур Nvidia. Просто не обязательно покупать блок питания мощностью 1 кВт на пару RTX 2080. Модель 800 Вт подойдет, оставляя место и для разогнанного процессора. Поклонникам AMD Radeon VII высокого класса или более новой Radeon RX 5700 XT нужно будет планировать более высокое энергопотребление, сочетая эти карты с блоками питания с большей максимальной выходной мощностью.

Перед покупкой проверьте физические размеры вашего футляра. Если у вас стандартный корпус ПК ATX, скорее всего, подойдет блок питания ATX. Но многие блоки питания с более высокой мощностью длиннее типичных 5,5 дюйма. Поэтому вам нужно быть уверенным в том, что у вашего корпуса есть доступ к блоку питания. Если у вас очень крошечный или тонкий корпус ПК, ему может потребоваться менее типичный (и более компактный) блок питания SFX. У нас также есть выбор для этого форм-фактора ниже.

Подробнее об этом см. В нашем Базовом руководстве по форм-факторам материнских плат, корпусов и блоков питания.

Хотите чистую сборку или работу в крошечном корпусе? Рассмотрим модульный блок питания. Если в вашем корпусе много места за материнской платой, или в вашем корпусе нет окна или стеклянной стороны, вы, конечно, можете обернуть кабели ненужными вам проводами и спрятать их внутри своего устройства. Но если в системе, которую вы строите, нет места для этого или нет простого места, где можно спрятать беспорядок с кабелями, стоит доплатить за модульный блок питания. Модульные блоки питания позволяют подключать только необходимые кабели питания, а остальные оставлять в коробке.

Лучшие блоки питания, которые вы можете купить сегодня

Corsair CX450 (Изображение предоставлено Corsair)

1. Corsair CX450

Самый дешевый блок питания (60 долларов США или меньше)

Производитель (OEM): Channel Well Технологии или Великая стена | Макс. Выход постоянного тока: 450 Вт | Эффективность: 80 PLUS Bronze | Форм-фактор : ATX12V v2.4, EPS 2.92 | Охлаждение: 120-мм вентилятор на винтовом подшипнике (HA1225M12F-Z или D12SM-12) | Модульный: Нет | Гарантия: 5 лет

Калькулятор блока питания — Калькулятор мощности блока питания

Выберите компоненты

Центральный процессор (ЦП)

Выберите марку Выберите марку Это поле обязательно к заполнению.Выбрать серию Выбрать серию Это поле обязательно к заполнению.
Материнская плата
Выберите материнскую платуATXE-ATXMicro ATXMini-ITXThin Mini-ITXSSI CEBSSI EEBXL ATS Выберите материнскую плату Это поле обязательно к заполнению.
Графический процессор (GPU)
Выберите набор микросхем Выберите набор микросхем Выбрать серию Выбрать серию Икс 121
Оперативная память (RAM)
Выберите память 32 ГБ DDR416 ГБ DDR48 ГБ DDR44 ГБ DDR432 ГБ DDR38 ГБ DDR34 ГБ DDR32 ГБ DDR3 Выберите память Икс 1234561
Твердотельный накопитель (SSD)
Выберите твердотельный диск Не установлен Менее 120 ГБ — 256 ГБ 256 ГБ — 512 ГБ 512 ГБ — 1 ТБ 1 ТБ + Выберите твердотельный накопитель Икс 123456781
Жесткий диск (HDD)
Выберите жесткий диск Не установлен 5400 об / мин 3.Жесткий диск 5 дюймов, 7200 об / мин 3,5 дюйма, 10000 об / мин, 2,5 дюйма, 10000 об / мин, 3,5 дюйма, 15 000 об / мин, 2,5 дюйма, жесткий диск 15 000 об / мин, 3,5 дюйма, HDD Выберите жесткий диск Икс 123456781
Оптический привод (CD / DVD / Blu-Ray)
Выберите оптический привод Не установлен Blu-RayDVD-RWCOMBOCD-RWDVD-ROMCD-ROM Выберите оптический привод
Рекомендуемая мощность блока питания:
0 Вт
ПРИМЕЧАНИЕ. Рекомендуемая мощность блока питания дает только общее представление о том, что следует учитывать при выборе блока питания.Карты PCI, внешние устройства, устройства USB и FireWire, охлаждающие вентиляторы и другие компоненты могут нуждаться в большей мощности.
Часто задаваемые вопросы
Как рассчитать требования к блоку питания?
Лучший блок питания для вашего ПК — это тот, который обеспечивает нужную мощность для всех компонентов одновременно.Чтобы рассчитать это вручную, необходимо умножить суммарный ток всех компонентов на общее напряжение всех компонентов. Результат — общая мощность, необходимая для сборки вашего ПК. Если вы введете все компоненты сборки вашего ПК в наш калькулятор, он сделает это за вас и предоставит список вариантов.
Почему мне следует использовать калькулятор для поиска источника питания?
Блок питания обеспечивает питание всех компонентов, и если вы установите неправильный блок питания, вы можете повредить компоненты.Правильный блок питания обеспечит все ваши компоненты постоянным количеством энергии, когда им это нужно.
Какие самые популярные марки блоков питания я могу купить?
Как узнать, что блок питания подходит по размеру?
В каждом корпусе ПК есть место для блока питания, хотя оно может отличаться по размеру и форме.Например, корпуса малого форм-фактора не смогут вместить блок питания, предназначенный для корпусов средней или полной башни. Всегда лучше смотреть на размеры корпуса вашего ПК и убедиться, что вы покупаете блок питания, который может поместиться в отведенном для этого месте.
Где я могу получить новости о блоках питания?
Как узнать, какой блок питания купить?
Прежде чем вы решите, какой блок питания купить, важно, чтобы вы знали все компоненты, которые в настоящее время есть в вашей сборке, или те, которые вы хотели бы включить.Вот полный список элементов, которые необходимо учитывать при расчете потребностей в источнике питания.
Материнская плата — Убедитесь, что вы знаете, какая материнская плата (настольная, серверная, портативная и т. Д.) Установлена в вашей сборке в настоящее время или какой форм-фактор вы хотите использовать в своей новой сборке. Это важный компонент ваших расчетов, потому что почти все в вашей сборке подключается к материнской плате и получает питание от нее.
Центральный процессор (ЦП) — Убедитесь, что вы знаете марку, модель или серию и размер сокета.
Графический процессор (GPU) — Вам нужно будет учесть фактическую потребляемую мощность и количество дополнительных контактов питания, которые может иметь графический процессор.Это будет 6, 8, 6 + 6, 6 + 8 или 8 + 8 контактов — и это на каждый графический процессор. Поэтому убедитесь, что у вашего блока питания достаточно кабеля для этого. В большинстве блоков питания будет хотя бы один кабель, совместимый с 8-контактным или 6-контактным разъемом.
Память (RAM) — Всегда знайте количество карт памяти, которые может поддерживать ваша материнская плата, а также размер (ГБ) каждой из них.
Оптический дисковод — Если ваша сборка ПК включает в себя оптический дисковод, не забудьте включить его в свои расчеты. Также убедитесь, что вы знаете тип оптического носителя (Blu-ray, CD-ROM и т. Д.) Вашего оптического привода.
Жесткие диски (HDD) — Вам нужно знать размер (дюймы) и число оборотов в минуту (например,г. 7200 об / мин) каждого жесткого диска, который у вас в настоящее время есть в вашей сборке или который вы хотите включить.
Твердотельный накопитель (SSD) — Вам необходимо знать размер (ГБ) каждого твердотельного накопителя, который у вас в настоящее время есть в вашей сборке или который вы хотели бы включить. Помните, что иногда их можно прикрепить к материнской плате.
Вентиляторы / Периферийные устройства — Вы можете захотеть включить надстройки, такие как звуковая карта или вентиляторы корпуса RGB. Эти устройства также потребляют небольшое количество энергии, поэтому будьте осторожны, округляя мощность в ваттах для соответствия периферийным устройствам.
Что такое сертификация 80 PLUS?
80 PLUS — это сертификат, который измеряет эффективность источника питания.Производители добровольно отправят свою продукцию в независимую лабораторию для проверки энергоэффективности источника питания при различных нагрузках. На основании результатов блоки питания получают один из 6 уровней сертификации: 80 PLUS, 80 PLUS Bronze, 80 PLUS Silver, 80 PLUS Gold, 80 PLUS Platinum или 80 PLUS Titanium.
Что такое блок питания?
Обновлено: 07.10.2019, Computer Hope
Сокращенно PS или P / S , блок питания или PSU (блок питания ) — это аппаратный компонент компьютера, который питает все остальные компоненты.Блок питания преобразует 110–115 или 220–230 вольт переменного тока (переменного тока) в устойчивый низковольтный постоянный ток (постоянный ток), который может использоваться компьютером и рассчитывается по количеству генерируемых ватт. На изображении показан блок питания Antec True 330 мощностью 330 Вт.
Осторожно
Никогда не открывайте корпус блока питания. Он содержит конденсаторы, способные удерживать сильный электрический заряд, даже если компьютер выключен и отключен от сети на длительное время.
Наконечник
Вы можете защитить свой блок питания и компьютер от скачков и падений напряжения, купив ИБП (источник бесперебойного питания).Если вы не можете позволить себе ИБП, убедитесь, что компьютер хотя бы подключен к сетевому фильтру.
Где в компьютере находится блок питания?
Блок питания расположен на задней панели компьютера, обычно вверху. Однако во многих более поздних корпусах для компьютеров в корпусе Tower источник питания расположен в нижней части корпуса. В корпусе настольного компьютера (моноблоки) блок питания расположен сзади слева или сзади справа.
Детали, найденные на задней панели блока питания
Ниже приведен список деталей, которые вы можете найти на задней панели блока питания.
Разъем шнура питания к компьютеру.
Отверстие вентилятора для нагрева от источника питания.
Красный переключатель для изменения напряжения питания.
Кулисный переключатель для включения и выключения источника питания.
На передней панели блока питания, которая не видна, если компьютер не открыт, вы найдете несколько кабелей. Эти кабели подключаются к материнской плате компьютера и другим внутренним компонентам. Блок питания подключается к материнской плате с помощью разъема в стиле ATX и может иметь один или несколько из следующих кабелей для подключения питания к другим устройствам.
Система электроснабжения
с помощью устройств защиты от перенапряжения SPD
Базовая система электроснабжения, используемая в электроснабжении для строительных проектов, представляет собой трехфазную трехпроводную и трехфазную четырехпроводную систему и т. Д., Но смысл этих терминов не очень строгий. Международная электротехническая комиссия (МЭК) разработала единые положения для этого, и это называется системой TT, системой TN и системой IT. Какая система TN делится на систему TN-C, TN-S, TN-C-S. Ниже приводится краткое введение в различные системы электропитания.
система электропитания
В соответствии с различными методами защиты и терминологиями, определенными IEC, низковольтные системы распределения электроэнергии делятся на три типа в соответствии с различными методами заземления, а именно системы TT, TN и IT, и описываются как следует.
Система электропитания TN-C
Система электропитания в режиме TN-C использует рабочую нейтральную линию в качестве линии защиты от перехода через нуль, которую можно назвать защитной нейтральной линией и обозначить как PEN.
Система электропитания TN-CS
Для временного электропитания системы TN-CS, если передняя часть питается по методу TN-C, а строительный кодекс указывает, что строительная площадка должна использовать TN-S система электропитания, общая распределительная коробка может быть разделена в задней части системы. Помимо линии PE, система TN-CS имеет следующие особенности.
1) Рабочая нулевая линия N подключена к специальной защитной линии PE. Когда несимметричный ток линии велик, на нулевую защиту электрического оборудования влияет нулевой потенциал линии.Система TN-C-S может снизить напряжение корпуса двигателя на землю, но не может полностью устранить это напряжение. Величина этого напряжения зависит от дисбаланса нагрузки проводки и длины этой линии. Чем больше несимметрична нагрузка и чем длиннее проводка, тем больше смещение напряжения корпуса устройства относительно земли. Следовательно, требуется, чтобы ток неуравновешенности нагрузки не был слишком большим, и чтобы линия защитного заземления заземлялась повторно.
2) Линия PE не может войти в устройство защиты от утечек ни при каких обстоятельствах, поскольку устройство защиты от утечки на конце линии вызовет срабатывание переднего устройства защиты от утечки и вызовет крупномасштабный сбой питания.
3) В дополнение к линии PE необходимо подключать к линии N в общей коробке, линия N и линия PE не должны подключаться в других отсеках. На линии защитного заземления нельзя устанавливать переключатели и предохранители, и заземление не должно использоваться в качестве защитного заземления. линия.
В результате проведенного выше анализа система электропитания TN-C-S была временно изменена в системе TN-C. Когда трехфазный силовой трансформатор находится в хорошем рабочем состоянии заземления и трехфазная нагрузка относительно сбалансирована, влияние системы TN-C-S на использование электроэнергии в строительстве все еще возможно.Однако в случае несбалансированной трехфазной нагрузки и специального силового трансформатора на строительной площадке необходимо использовать систему питания TN-S.
Система электропитания TN-S
Система электропитания режима TN-S представляет собой систему электропитания, которая строго отделяет рабочую нейтраль N от выделенной защитной линии PE. Она называется системой питания TN-S. Характеристики системы питания TN-S следующие.
1) Когда система работает нормально, на выделенной линии защиты нет тока, но есть несимметричный ток на рабочей нулевой линии.На линии PE относительно земли нет напряжения, поэтому нулевая защита металлического корпуса электрооборудования подключена к специальной линии защиты PE, которая является безопасной и надежной.
2) Рабочая нейтральная линия используется только как цепь однофазной осветительной нагрузки.
3) Специальная защитная линия PE не может ни разрывать линию, ни входить в реле утечки.
4) Если устройство защиты от утечки на землю используется на линии L, рабочая нулевая линия не должна повторно заземляться, а линия PE имеет повторное заземление, но она не проходит через устройство защиты от утечки на землю, поэтому устройство защиты от утечки также может быть установлен на линии L источника питания системы TN-S.
5) Система электропитания TN-S безопасна и надежна, подходит для систем электропитания низкого напряжения, таких как промышленные и гражданские здания. Перед началом строительных работ необходимо использовать систему электроснабжения TN-S.
Система электропитания TT
Метод TT относится к системе защиты, которая напрямую заземляет металлический корпус электрического устройства, которая называется системой защитного заземления, также называемой системой TT. Первый символ T означает, что нейтральная точка энергосистемы напрямую заземлена; второй символ T указывает на то, что проводящая часть нагрузочного устройства, не контактирующая с токоведущим телом, напрямую связана с землей, независимо от того, как заземлена система.Все заземления нагрузки в системе TT называется защитным заземлением. Характеристики этой системы питания следующие.
1) Когда металлический корпус электрического оборудования заряжен (фазовая линия касается корпуса или изоляция оборудования повреждена и протекает), защита от заземления может значительно снизить риск поражения электрическим током. Однако низковольтные автоматические выключатели (автоматические выключатели) не обязательно срабатывают, в результате чего напряжение утечки на землю устройства утечки становится выше безопасного напряжения, которое является опасным.
2) Когда ток утечки относительно невелик, даже предохранитель может не перегореть. Следовательно, для защиты также требуется устройство защиты от утечки. Поэтому популяризировать систему TT сложно.
3) Заземляющее устройство системы TT потребляет много стали, и его трудно утилизировать, время и материалы.
В настоящее время некоторые строительные единицы используют систему ТТ. Когда строительная единица использует источник питания для временного использования электроэнергии, используется специальная линия защиты, чтобы уменьшить количество стали, используемой для заземляющего устройства.
Отделите вновь добавленную линию PE специальной защитной линии от рабочей нулевой линии N, которая характеризуется:
1 Отсутствует электрическое соединение между общей линией заземления и рабочей нейтральной линией;
2 При нормальной работе рабочая нулевая линия может иметь ток, а линия специальной защиты не имеет тока;
3 Система TT подходит для мест с очень разрозненным защитным покрытием.
Система электропитания TN
Система электропитания режима TN Этот тип системы электропитания представляет собой систему защиты, которая соединяет металлический корпус электрооборудования с рабочим нулевым проводом.Она называется системой нулевой защиты и представлена TN. Его особенности заключаются в следующем.
1) Когда устройство находится под напряжением, система защиты от перехода через ноль может увеличить ток утечки до тока короткого замыкания. Этот ток в 5,3 раза больше, чем у системы ТТ. На самом деле это однофазное короткое замыкание и перегорает предохранитель. Расцепитель низковольтного выключателя немедленно отключится и отключится, что сделает неисправное устройство более безопасным и отключенным.
2) Система TN экономит материалы и человеко-часы и широко используется во многих странах и странах Китая. Это показывает, что система TT имеет много преимуществ. В системе питания с режимом TN он делится на TN-C и TN-S в зависимости от того, отделена ли линия защитного нуля от рабочей нулевой линии.
Принцип работы:
В системе TN открытые проводящие части всего электрического оборудования подключены к защитной линии и подключены к точке заземления источника питания.Эта точка заземления обычно является нейтральной точкой системы распределения электроэнергии. Система питания системы TN имеет одну точку, которая напрямую заземлена. Открытая электропроводящая часть электрического устройства подключается к этой точке через защитный провод. Система TN обычно представляет собой трехфазную сетевую систему с заземленной нейтралью. Его особенность заключается в том, что открытая проводящая часть электрооборудования напрямую подключена к точке заземления системы. Когда происходит короткое замыкание, ток короткого замыкания представляет собой замкнутый контур, образованный металлической проволокой.Образуется металлическое однофазное короткое замыкание, в результате чего возникает достаточно большой ток короткого замыкания, чтобы защитное устройство могло надежно срабатывать для устранения повреждения. Если рабочая нейтральная линия (N) повторно заземляется, при коротком замыкании корпуса часть тока может быть отведена в точку повторного заземления, что может привести к сбою надежной работы защитного устройства или во избежание отказа, тем самым расширяя неисправность. В системе TN, то есть трехфазной пятипроводной системе, линия N и линия PE прокладываются отдельно и изолированы друг от друга, а линия PE подключается к корпусу электрического устройства вместо N-линия.Поэтому самое важное, о чем мы заботимся, — это потенциал провода PE, а не потенциал провода N, поэтому повторное заземление в системе TN-S не является повторным заземлением провода N. Если линия PE и линия N заземлены вместе, поскольку линия PE и линия N подключены в повторяющейся точке заземления, линия между повторяющейся точкой заземления и рабочей точкой заземления распределительного трансформатора не имеет разницы между линией PE и линия N. Исходная линия — это линия N.Предполагаемый ток нейтрали делится между линией N и линией PE, и часть тока шунтируется через повторяющуюся точку заземления. Поскольку можно считать, что на передней стороне повторяющейся точки заземления нет линии PE, только линия PEN, состоящая из исходной линии PE и линии N, включенных параллельно, преимущества исходной системы TN-S будут потеряны, поэтому линия PE и линия N не могут быть общим заземлением. По вышеуказанным причинам в соответствующих правилах четко указано, что нейтральная линия (т.е. линия N) не должна заземляться повторно, за исключением нейтральной точки источника питания.
IT-система
IT-система питания I показывает, что сторона источника питания не имеет рабочего заземления или заземлена с высоким сопротивлением. Вторая буква T указывает на то, что электрическое оборудование на стороне нагрузки заземлено.
Система электроснабжения в режиме IT отличается высокой надежностью и хорошей безопасностью, когда расстояние до источника питания невелико. Обычно он используется в местах, где отключение электроэнергии не допускается, или в местах, где требуется строгое постоянное электроснабжение, например, в сталеплавильном производстве, в операционных в крупных больницах и подземных шахтах.Условия электроснабжения в подземных выработках относительно плохие, а кабели подвержены воздействию влаги. При использовании системы с питанием от IT, даже если нейтральная точка источника питания не заземлена, после утечки в устройстве относительный ток утечки на землю остается небольшим и не нарушит баланс напряжения источника питания. Следовательно, это более безопасно, чем система заземления нейтрали источника питания. Однако, если источник питания используется на большом расстоянии, распределенную емкость линии электропитания относительно земли нельзя игнорировать.Когда короткое замыкание или утечка нагрузки приводят к тому, что корпус устройства становится под напряжением, ток утечки образует путь через землю, и устройство защиты не обязательно срабатывает. Это опасно. Это безопаснее, только если расстояние от источника питания не слишком велико. На стройплощадке такой вид электроснабжения встречается редко.
Как работают блоки питания для ПК
Если есть какой-то один компонент, который жизненно важен для работы компьютера, то это блок питания.Без него компьютер — всего лишь инертный ящик из пластика и металла. Блок питания преобразует линию переменного тока (AC), идущую из вашего дома, в постоянный ток (DC), необходимый для персонального компьютера. В этой статье мы узнаем, как работают блоки питания для ПК и что означают номинальные мощности.
В персональном компьютере (ПК) источником питания является металлический ящик, который обычно находится в углу корпуса. Блок питания виден сзади многих систем, поскольку он содержит розетку для кабеля питания и охлаждающий вентилятор.
Источники питания
, часто называемые «импульсными источниками питания», используют технологию переключения для преобразования входного переменного тока в более низкие напряжения постоянного тока. Типичное напряжение питания:
3,3 и 5 В обычно используются в цифровых схемах, в то время как 12 В используется для запуска двигателей в дисководах и вентиляторах. Основная спецификация блока питания — Вт . Ватт — это произведение напряжения в вольтах и тока в амперах или амперах.Если вы работали с ПК в течение многих лет, вы, вероятно, помните, что на оригинальных ПК были большие красные тумблеры, которые имели большой вес. Когда вы включали или выключали компьютер, вы знали, что делаете это. Эти переключатели фактически контролировали подачу 120-вольтного питания на источник питания.
Сегодня вы включаете питание небольшой кнопкой и выключаете машину с помощью пункта меню. Эти возможности были добавлены к стандартным источникам питания несколько лет назад.Операционная система может отправить сигнал источнику питания, чтобы он отключился. Кнопка посылает 5-вольтовый сигнал источнику питания, чтобы сообщить ему, когда нужно включить. В блоке питания также есть цепь, которая подает 5 вольт, называемая VSB для «напряжения ожидания», даже когда она официально «выключена», так что кнопка будет работать. См. Следующую страницу, чтобы узнать больше о технологии переключателя.
.

PowerLine — локальная сеть через электропроводку | Powerline и PoE | Дайджест новостей

первичные, вторичные, бесперебойные и резервные

ИСТОЧНИКИ ПЕРВИЧНОГО ПИТАНИЯ

ИСТОЧНИКИ ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ

БЕСПЕРЕБОЙНЫЕ И РЕЗЕРВНЫЕ ИСТОЧНИКИ

ВИДЫ ИСТОЧНИКОВ ЭЛЕКТРОПИТАНИЯ | Основы электроакустики

Первичные и вторичные источники электропитания, бесперебойное и автономное электроснабжение

ИСТОЧНИКИ БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ

ИСТОЧНИКИ АВТОНОМНОГО ЭЛЕКТРОПИТАНИЯ

Электронные компоненты и Источники питания со склада и под заказ. Собственное производство Управляемых Источников питания

ЭЛИМ – эксперт в области электропитания

Качество и сервис

Разработка и производство

Профессионализм и открытость

анатомия и опыт применения / Статьи и обзоры / Элек.ру

Литература

Power Supply ve G Kayna Fiyatlar

En ucuz G Kayna ve Power Supply Fiyatlar Akake’de!

En yi G Kayna Ve Power Supply Modelleri

G Блок питания Kayna Ve Yorumlar

Блок питания Nedir

Модель мини-блока питанияri

Лучшие блоки питания 2021 года — Лучшие блоки питания для игровых ПК

Лучшие блоки питания, которые вы можете купить сегодня

1. Corsair CX450

Калькулятор блока питания — Калькулятор мощности блока питания

Выберите компоненты

Центральный процессор (ЦП)

Материнская плата

Графический процессор (GPU)

Оперативная память (RAM)

Твердотельный накопитель (SSD)

Жесткий диск (HDD)

Оптический привод (CD / DVD / Blu-Ray)

0 Вт

Часто задаваемые вопросы

Как рассчитать требования к блоку питания?

Почему мне следует использовать калькулятор для поиска источника питания?

Какие самые популярные марки блоков питания я могу купить?

Как узнать, что блок питания подходит по размеру?

Где я могу получить новости о блоках питания?

Как узнать, какой блок питания купить?

Что такое сертификация 80 PLUS?

Что такое блок питания?

Где в компьютере находится блок питания?

Детали, найденные на задней панели блока питания

с помощью устройств защиты от перенапряжения SPD

система электропитания

Система электропитания TN-C

Система электропитания TN-CS

Система электропитания TN-S

Система электропитания TT ​​

Система электропитания TN

IT-система

Как работают блоки питания для ПК

Добавить комментарий Отменить ответ

Система электропитания TT
