Электрическая система управления

Электрическая система управления

Современные электрические и смешанные системы дистанционного автоматического управления, в которых передача команд производится при помощи электрических связей, имеют неограниченный радиус действия и практически мгновенную скорость распространения электрического импульса, что позволяет использовать их при управлении на небольших расстояниях.

Электрические системы выполняются по двум основным типам:
1. Автоматические электроприводы непрерывного действия.
2. Автоматические электроприводы прерывистого действия, так называемые контактно-релейные схемы автоматического управления.

Электросхемы автоматики, построенные на бесконтактных элементах, имеют высокую надежность, но дороже и до настоящего времени не получили широкого распространения на речных судах. Имеются системы дистанционного управления двигателями с одним органом управления. В этих схемах в качестве датчиков используются сельсины машинных телеграфов, а в качестве приемников — сельсины, связанные с рукояткой управления. Ток рассогласования усиливается полупроводниковым усилителем и приводит в действие электродвигатель, который через редуктор устанавливает рукоятку в согласованное положение.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Ниже приводится описание следящей контактно-релейной системы для судовых двигателей NVD-48. Автоматизация двигателей этого типа сводится к управлению рядом простейших операций позиционного регулирования «включено-выключено». Пуск и реверс осуществляются средствами пневматики. Для управления этими операциями используются электромагнитные клапаны, а для привода рукояток реверса и пуска — электроприводные механизмы специальной конструкции.

Электрическая система дистанционного автоматического управления двигателем NVD -48

Принципиальная электрическая схема рассматриваемой системы ДАУ для двигателя NVD-48 представлена на рис. 188. Действие системы заключается в следующем. Предположим, что двигатель с заднего хода требуется перевести на передний ход. При установке рукоятки машинного телеграфа в положение «Полный вперед» замыкаются цепи «Реверс — вперед», «Пуск» и «Подача топлива» на «Полный вперед». При этом получает питание катушка реле В и своими контактами включает электродвигатель Д1 механизма привода рукоятки реверса, который переводит рукоятку в положение «Вперед», после чего отключается конечным выключателем 1KB. Одновременно с этим замыкается конечный выключатель ЗКВ в цепи реле реверса PP. Реле РР включает электромагнитный клапан-пилот реверса ЭМР, через который воздух поступает в клапан реверса и открывает его. Воздух через клапан реверса и золотник поступает в реверсивный механизм, передвигающий распределительный вал в положение «Вперед». В этом положении конечным выключателем 5КВ через реле РР размыкается цепь электромагнита. Клапан реверса закрывается, и воздух из трубопровода стравливается в атмосферу. Реверс на этом заканчивается.

Рис. 1. Электрическая схема дистанционного автоматического управления двигателем NVD-48

Если пускается двигатель, который был остановлен в положении «Вперед», то реверсирования при установке рукоятки машинного телеграфа в положение «Полный вперед» не происходит, а сразу выполняется «Пуск», который осуществляется следующим образом. Одновременно с отключением пускового выключателя 5КВ включается путевой выключатель 7КВ в цепи реле пуска РП, которое посредством электромагнитного клапана пуска ЭЭМП открывает главный пусковой клапан. При этом пусковой воздух поступает в цилиндры и начинает раскручивать коленчатый вал.

В двигателях типа NVD-48, прежде чем распределительный вал начнет перемещаться при реверсировании, открываются пусковые клапаны цилиндров. После перестановки распределительного вала пусковые клапаны закрываются. Чтобы пусковой воздух не подавался в цилиндры в период, когда они сообщаются с атмосферой, и не стравливался напрасно, устанавливают механизм задержки пуска.

Для задержки открытия главного пускового клапана до момента закрытия пусковых клапанов цилиндров после реверса служит пневматическое реле, состоящее из емкости и двух невозвратных клапанов. Во время реверса емкость заполняется воздухом, а во время пуска стравливающийся из этой емкости воздух задерживает открытие главного пускового клапана на время, в течение которого закрываются пусковые клапаны.

После того как число оборотов двигателя достигнет необходимой величины, реле РНВ, получающее питание от тахогенератора, связанного с валом главного двигателя, размыкает цепь реле скорости PC. Реле PC размыкает цепь реле Р. В результате прекращается подача пускового воздуха, а рукоятка пуска перемещается в положение «Работа». При этом электродвигатель Д2 рукоятки пуска отключается конечным выключателем 11КВ. Если двигатель не запустился, число его оборотов начинает уменьшаться, реле РНВ замыкает свои контакты, и пуск автоматически повторяется.

При срабатывании реле скорости PC срабатывает также реле Б, которое включает электродвигатель Д3 подачи топлива. Электродвигатель включает насосы на полную подачу топлива и отключается путевым выключателем ПВг. Одновременно с включением и отключением электродвигателя Д3 включается и отключается тормозной электромагнит ТЭМ, освобождающий или затормаживающий электродвигатель Д3.

Двигатель останавливается при установке рукоятки машинного телеграфа в положение «Стоп», после чего он отключается конечным выключателем 9КВ через реле С. Подача топлива прекращается, реле скорости PC замыкает цепь катушки М, и электродвигатель Д3 переводит рукоятку подачи топлива в положение, соответствующее подаче топлива при пуске, а сам отключается пусковым выключателем ПВв.

Пуск на задний ход производится перестановкой рукоятки машинного телеграфа в положение «Задний ход». При этом одновременно с отключением конечного выключателя 9КВ включается пусковой выключатель 10КВ, получает питание катушка Я, включается электродвигатель Дх привода рукоятки реверса, который переводит рукоятку реверса в положение «Назад».

После этого происходит реверс и пуск в той же последовательности, как было описано выше.

Реле скорости PC через реле М включает электродвигатель Д3 подачи топлива, который уменьшает подачу топлива до пускового значения. После окончания реверса в цилиндры главного двигателя начинает поступать пусковой воздух, который вначале затормаживает вращение вала двигателя, а затем раскручивает его в заданном направлении до пускового значения числа оборотов. Далее пуск двигателя происходит так, как описано выше.

Преимущества электрических систем управления | Banelec

Электрические системы управления играют все более важную роль во многих отраслях промышленности, от производства продуктов питания и напитков до нефтегазовой, машиностроения, строительства, автомобилестроения, промышленной переработки и т.д. Фактически, на большинстве современных производственных объектов вы найдете электрические системы управления, которые направляют работу различного оборудования и процессов для обеспечения достижения поставленных механических целей.

Электрические системы управления лежат в основе каждой автоматизированной системы, чтобы заставить ее работать так, как этого хочет предприятие. Повышение производительности, безопасности и эффективности — вот три из значительных преимуществ, которые они дают. Однако электрические системы управления предлагают гораздо больше.

Здесь мы рассмотрим некоторые из основных преимуществ электрических систем управления и то, как они могут помочь вам сделать ваши процессы более интеллектуальными, безопасными и устойчивыми.

Что такое электрическая система управления?

Автоматизированное управление технологическими процессами стало неотъемлемым элементом современного производства и машиностроения. Оно поддерживает разнообразные промышленные приложения. Оно позволяет операторам минимизировать ошибки в ходе производственного процесса, повысить эффективность и, в конечном итоге, улучшить качество конечной продукции.

Однако, чтобы полностью раскрыть преимущества автоматизации, промышленные процессы должны протекать предсказуемо, точно и повторяемо. Электрические системы управлениянеобходимы для контроля и регулирования всего спектра переменных процесса, чтобы обеспечить его наиболее эффективное и результативное протекание. Они состоят из сети электрических и электромеханических компонентов, которые используют «контуры управления» для регулирования поведения динамических технологических систем.

Контуры управления состоят из аппаратных средств, включая ПЛК и исполнительные механизмы, которые интерпретируют сигналы от датчиков, регулирующих клапанов, прерывателей, выключателей, двигателей и других подобных устройств, а затем передают их обратно в программный логический контроллер (ПЛК). ПЛК обрабатывает данные в режиме реального времени, сравнивая их с «уставкой» — идеальным состоянием каждой переменной процесса — перед применением соответствующего «корректирующего» действия, чтобы вернуть значение процесса к идеальной уставке.

Каковы преимущества электрической системы управления?

Как мы уже упоминали выше, повышение безопасности, производительности и эффективности — это три основных преимущества электрических систем управления, но есть и ряд других преимуществ инвестирования в них, в том числе:

Экономия энергии

Использование энергии является серьезной проблемой практически на всех производственных предприятиях, при этом операторы всегда ищут пути снижения потребления энергии для повышения эффективности и минимизации воздействия на окружающую среду.

В большинстве производственного оборудования сегодня используются электрические приборы и устройства для контроля и регулирования каждого аспекта производственного процесса. С помощью этих компонентов операции становятся более точными, что приводит к снижению энергопотребления.

Снижение риска для безопасности

Безопасность всегда является ключевым моментом в любом промышленном процессе или работе предприятия. При использовании тяжелого оборудования риск для безопасности людей возрастает, особенно если вашим сотрудникам приходится взаимодействовать с оборудованием для ручного перемещения, очистки и обслуживания. Процессы, которые автоматизированы и контролируются электроникой, намного безопаснее, представляют меньший риск для людей и помогают операторам оборудования соблюдать все соответствующие правила техники безопасности в своей отрасли.

Постоянное качество

Автоматизированные системы с электрическим управлением снижают необходимость взаимодействия с человеком, что помогает устранить простые человеческие ошибки. А поскольку они управляются с большей степенью точности, можно добиться более стабильного, улучшенного качества продукции. Системы также могут работать на одном и том же уровне производительности 24 часа в сутки 7 дней в неделю, без каких-либо изменений в качестве продукции.

Более низкие затраты

Поскольку автоматизированные системы обрабатывают огромное количество данных в режиме реального времени, потенциальные проблемы можно предвидеть и устранить до того, как они станут серьезными проблемами. Электрические системы управления прогнозируют и корректируют переменные, чтобы поддерживать бесперебойную работу оборудования и процессов и выявлять любые проблемы с производительностью, вызванные неисправными или ухудшающимися компонентами. Это помогает свести время простоя к минимуму, поскольку техническое обслуживание может быть спрогнозировано и учтено в непиковое время. Кроме того, огромное количество данных можно архивировать для последующего анализа в ходе расследований производительности или инженерами по совершенствованию процессов.



Экологические показатели

Помимо управления отдельными компонентами технологического процесса, электрическая система управления может контролировать множество рабочих параметров, от энергопотребления и теплопроизводительности до выбросов газа или пыли, чтобы помочь смягчить воздействие на окружающую среду. Большинство из них также могут привести к экономии затрат, обеспечивая дальнейшую эффективность.

Повышенная гибкость

Электрические системы управления обеспечивают большую гибкость и адаптируемость большинства производственных процессов. Их можно быстро и легко перепрограммировать на новые производственные задачи, чтобы ускорить переналадку или поставку новой продукции.

Чем может помочь Банелек?

Компания Banelec является мировым лидером в создании решений для управления электрооборудованием.

Мы интегрировали электрические системы управления, а также ПЛК и робототехнику в автоматизированные системы для некоторых крупнейших мировых производственных брендов.

Поэтому, если вы хотите сделать свои процессы более интеллектуальными, безопасными и устойчивыми, наша команда специалистов по электрическим системам управления сможет это сделать.

Мы привносим разнообразный опыт, знания и индивидуальность в каждый проект, над которым мы работаем, чтобы превзойти ваши требования и спецификации.

Наши услуги по автоматизации включают комплексные системы, электрические средства управления, робототехнику и средства управления конвейерами. Чем бы вы ни занимались, если вы хотите делать это лучше, свяжитесь с нами.

Электрическая система управления — Ferrovial

1. Ferrovial
2. СТЕРЖЕНЬ

Это набор автоматизированных устройств, которые контролируют преобразование, транспортировку и распределение электрической энергии в оборудовании, промышленном или бытовом, в дополнение к регулированию потока электрического тока , необходимого для его правильной работы.

Эти механизмы должны уметь:

• Обеспечивать стабильность электрического тока.
• Будьте эффективны на каждом этапе контроля.
• Быть простым в реализации для операторов.

На промышленном уровне существуют машины, функционирующие благодаря различным устройствам, которые реагируют на электрическую систему управления. Так обстоит дело с переключателями управления или электрическими проводниками для пусковых двигателей, насосов, холодильников и т. д.

Электрические системы управления необходимы в нескольких отраслях: в промышленности, на кораблях, в самолетах и ​​даже на атомных электростанциях. Они варьируются от проектирования и строительства до промышленного производства продуктов питания и напитков и служат для , гарантируя, что установки и процессы, задействованные в них, успешно соответствуют своим механическим функциям.

Каковы цели электрической системы управления?

• Баланс производства и спроса на электроэнергию.
• Снижение экономических затрат и воздействия на окружающую среду.
• Обеспечение качественной энергией с учетом трех основных условий: частота, напряжение и непрерывность подачи.

Какие элементы составляют электрическую систему управления?

Каждая электрическая система управления имеет следующие составные элементы:

1. Генераторы: отвечающие за обеспечение питания системы, а также вызывающие разницу в электрической нагрузке; например, батарейки.
2. Проводники: отвечают за прохождение тока через материал с небольшим сопротивлением электрическому току; например, кабели.
3. Рецептор: отвечает за использование потока тока для создания определенного эффекта. Это то, что преобразует электрический ток в другие виды полезной энергии, такие как лампы или динамики.
4. Элементы маневрирования и управления: устройства, отвечающие за размыкание или замыкание электрической цепи при необходимости, такие как выключатели.
5. Устройства защиты от перенапряжений: отвечают за защиту электрической системы от скачков напряжения, например предохранители.

Основными элементами для работы базовой электрической системы управления являются генератор, проводник и приемник.

Как работает электрическое управление?

Электрический блок управления реагирует на сигнал, поступающий от электрической переменной , чтобы затем применить свою функцию управления посредством сравнения , которое он делает с фиксированной точкой, которая обеспечивает входной сигнал , чтобы впоследствии выполнить выходной сигнал.

Проще говоря: электрические системы управления состоят из сетей электрических и механических устройств, и они используют входные и выходные модели управления для регулирования поведения динамических систем.

Как можно защитить электрическую систему управления?

Электрическая система управления не должна прекращать подачу питания в любое время; в противном случае потребление или распределение энергии невозможно контролировать. Вот почему должны быть установлены такие системы защиты, как следующие:

1. Автоматическое переключение: включает в себя наличие более одного источника электроэнергии в системе управления, так что в случае отказа одного из них он отключается, что позволяет получать электроэнергию из другого источника.
2. Источник бесперебойного питания (ИБП): состоит из системы, основанной на использовании батарей в качестве накопителя энергии для поддержания работы системы во время устранения потенциальной проблемы с электроснабжением.
3. Генераторная установка: это генератор переменного тока, который обычно используется, когда общая сеть или стационарная установка не может работать сама по себе.

Гугл игры Магазин приложений

• Ресурсы
• Связаться с нами
• СТЕРЖЕНЬ

• Доступность
• Официальное уведомление
• Политика конфиденциальности
• Политика в отношении файлов cookie

• Твиттер
• Линкедин
• Фейсбук
• Инстаграм
• Пинтерест
• YouTube

Электрические системы управления — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 11 января 2023

См. вся история

1 Введение 2 Система управления без обратной связи 3 Замкнутая система управления 4 вида контроля 4.1 Ручное управление 4.2 Полуавтоматическое управление 4.3 Автоматическое управление 4.4 Местное управление 4.5 Дистанционное управление 4.6 Управление включением/выключением 4.7 Пошаговое управление 5 Статьи по теме Проектирование зданий 6 Внешние ресурсы

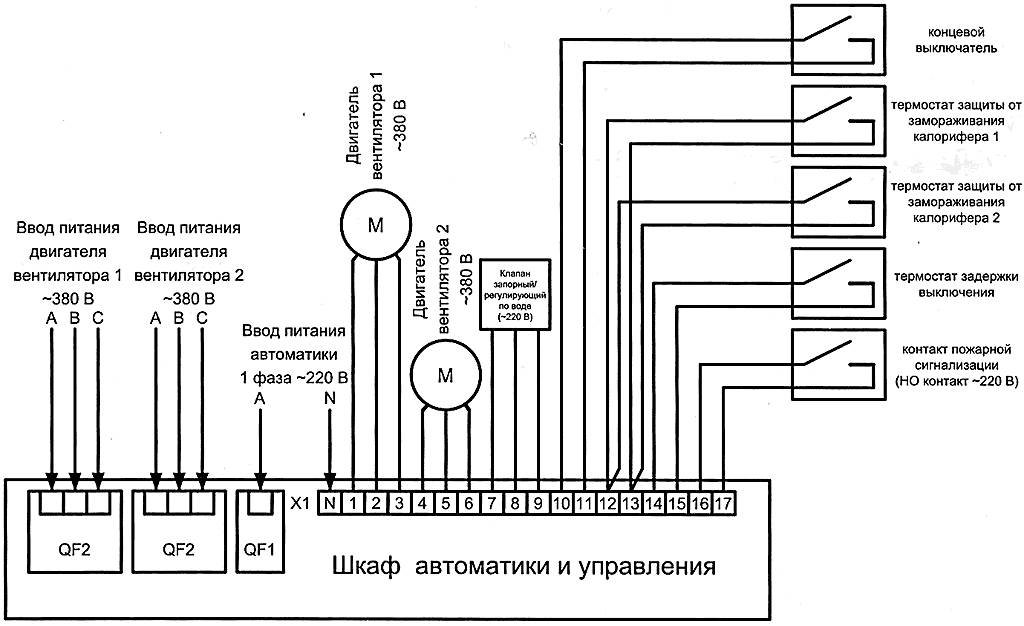

Электрическая система управления представляет собой физическое соединение устройств, которое влияет на поведение других устройств или систем. Простая электронная система состоит из входа, процесса и выхода. И входные, и выходные переменные для системы являются сигналами. Примеры таких систем включают циркуляционные насосы, компрессоры, производственные системы, холодильные установки и панели управления двигателями.

Устройства ввода, такие как датчики, собирают информацию и реагируют на нее, а также контролируют физический процесс, используя электрическую энергию в форме выходного действия. Электронные системы могут быть классифицированы как «каузальные» по своей природе. Входной сигнал является «причиной» изменения процесса или работы системы, а выходной сигнал является «следствием», следствием причины. Примером может служить микрофон (устройство ввода), заставляющий звуковые волны преобразовываться в электрические сигналы и усиливаемый динамиком (устройством вывода), производящим звуковые волны.

Электронные системы обычно представляются как ряд взаимосвязанных блоков и сигналов. Каждый блок показан со своим набором входов и выходов. Это известно как представление блок-схемы.

Электрические системы работают либо с сигналами непрерывного времени (CT), либо с сигналами дискретного времени (DT).

В системе CT входные сигналы непрерывны во времени. Обычно это аналоговые системы, обеспечивающие линейную работу с входными и выходными сигналами, привязанными к заданному периоду времени, например, с 13:00 до 14:00.

Система DT — это система, в которой входные сигналы представляют собой последовательность или ряд значений сигналов, определенных в определенных интервалах времени, например, в 13:00 и 14:00 по отдельности.

Системы управления бывают двух типов: системы с разомкнутым контуром и системы с замкнутым контуром.

Система управления с разомкнутым контуром — это система, в которой выход не имеет обратной связи со входом для корректировки отклонений. Вместо этого выход изменяется за счет изменения входа. Это означает, что внешние условия не будут влиять на производительность системы. Примером может служить котел центрального отопления, управляемый таймером, который включается в определенное заданное время независимо от уровня теплового комфорта в здании.

Преимущества систем с разомкнутым контуром заключаются в том, что они просты, легко конструируются и в целом остаются стабильными. Однако они могут быть неточными и ненадежными из-за того, что вывод не корректируется автоматически.

Система управления с замкнутым контуром — это система, в которой выход влияет на вход для поддержания желаемого выходного значения. Это достигается за счет обеспечения цикла обратной связи. Например, котел может иметь температурный термостат, который контролирует уровень теплового комфорта в здании и посылает сигнал обратной связи, чтобы контроллер поддерживал заданную температуру.

Замкнутые системы имеют то преимущество, что они точны, и их можно сделать более или менее чувствительными в зависимости от требуемой стабильности системы. Однако они более сложны с точки зрения проектирования стабильной системы.

Существует несколько различных типов контроля:

[править] Ручное управление

В этой системе не используется автоматическое управление, связь обеспечивается человеком-оператором.

[править] Полуавтоматическое управление

Последовательность операций выполняется автоматически после запуска человеком-оператором. Например, запуск электродвигателя.

[править] Автоматическое управление

Человек-оператор заменяется контроллером, который контролирует систему в сравнении с желаемым значением, используя контуры обратной связи для принятия корректирующих действий, если это необходимо.

[править] Местное управление

Уровень, маховик или другое приспособление, закрепленное на агрегате «на месте», используется как средство изменения и управления.

[править] Пульт дистанционного управления

Регулятор соединен с исполнительным устройством, установленным на некотором расстоянии, посредством передачи энергии через электрические связи. Например, пульт дистанционного управления для включения кондиционера.

[править] Управление вкл/выкл

Регулятор может занимать только одно из двух доступных положений «включено» или «выключено». Примером может служить выключатель для освещения.

[править] Пошаговое управление

Регулятор может занимать более двух позиций, но действие происходит поэтапно, а не непрерывно.
