Итак вторая часть. Изменилась концепция ручника в корне. Теперь это не электроручник а усилитель ручника.
Даже если силы магнита хватит для блокировки колес, контроль полностью переходит на магнит, было решено взять контроль на себя полностью. От выносного ручника будет идти тяга к обычному, обычный полностью будет переработан ибо сток — говно. Сам ручник будет выполнен как копия ручника кена блока, 2 часа солида и проект самой ручки готов

Теперь по порядку.
Начало естественно с доработки самого ручного тормоза. Решил поменять тросик, купил новый большой тросик, запасся мешком матов, болгарками и топорами и пошел в гараж. Не скажу что я сильно удивлен тем как легко все открутилось, просто такое ощущение как будто на ней кто то утонул и нашли через год только, вытащили а потом снова утопили, и продали мне))). Этим то и хорош 2009 год выпуска- качеством металла и прочего.
Все болты почти откручивались по принципу шляпка открутилось а остальное как нибудь потом разберемся

Что такое электрический стояночный тормоз в автомобиле?

Электронные ручники (EPB) в автомобилях начали появляться с начала 2000-х годов. В принципе электрический стояночный ручной тормоз был не нужен потребителям, так как всех устраивал классический ручник. Зачем же автомобильные компании начали применять новую технологию электронного ручника? На самом деле для этого были веские причины в автопромышленности. Давайте узнаем, что такое электрический (электронный) стояночный ручной тормоз, как он работает и зачем он пришел в современный автомобильный мир?

Что дает автопроизводителям электронный ручник? Во-первых, с помощью электронной системы ручника автомобильным компаниям нет необходимости в размещение в салоне автомобилей громоздкого и неудобного рычага стояночного тормоза.

Кроме того, также благодаря электронному ручному тормозу производители избавились от кабельно-тросового механизма, который соединял ручник в салоне с тормозными суппортами или цилиндрами (в зависимости от марки и модели), расположенные на задних колесах.

Где в автомобиле расположена кнопка или переключатель электронного ручного тормоза (ручника)?

Вместо огромной ручки стояночного тормоза в современных автомобилях, как правило, теперь устанавливают миниатюрный переключатель или кнопку. Это позволило освободить место в пространстве между сиденьями на центральной консоли.

Получив дополнительное пространство на центральной консоли между передними сиденьями, автопроизводители получили больше пространства для дополнительных важных удобств, таких как держатели стаканов (подстаканники), пепельниц, кнопок или колес управления информационно-развлекательной системой (в некоторых моделях в этом месте появился полноценный тачпад, которым стало возможно управлять функциями автомобиля, как смартфоном).

Теоретически переключатель или кнопка электронного ручника может быть установлена в любом месте салона. Но чаще всего управление электронным стояночным тормозом располагается на центральной консоли между сиденьем водителя и пассажира. Это место оказалось оптимальным для легкой досягаемости водителя.

Правда стоит отметить, что в наши дни такие компании, как Мерседес и Порше, плывут против течения и размещают кнопки управления электрическим ручником совершенно в других местах. Чаще всего слева от рулевой колонки под приборной панелью. Кнопка, как правило, обозначается литерой «Р».

Но, несмотря на ее необычное месторасположение, электронным ручником легко управлять. Но это позволило компаниям Мерседес и Порше сэкономить ещё пространство между сиденьями спереди, оснастив центральную консоль дополнительными кнопками для других функций, отвечающие за уровень комфорта и удобства в автомобиле.

Как работает электронный ручник?

Электронный ручник (EPB) работает с помощью специального отдельного электронного блока управления сточным тормозом. В некоторых автомобилях, в зависимости от производителя, электрический стояночный тормоз работает, как часть функции системы контроля устойчивости.

Так что электронный ручник активирует электрическую систему гидравлики задней тормозной системы, в отличие от классического ручного тормоза, который использует гидравлически-механическую систему. То есть в современном автомобиле, оснащенного электронным ручником, задние тормоза активируются с помощью электричества.

В зависимости от типа, модели и марки автомобиля, водитель, для того чтобы поставить автомобиль на электронный ручник, просто смещает переключатель или нажимает просто на соответствующую кнопку в салоне машины.

Далее кнопка или переключатель посылает сигнал блоку управления ручным тормозом, который в свою очередь передает сигнал на задние колеса, для включения гидравлически-электрических суппортов. В итоге автомобиль с помощью простого нажатия кнопки устанавливается на ручник.

Чтобы выключить электронный стояночный ручной тормоз, водитель передвигает переключатель в обратное положение или снова нажимает кнопку электронного ручника («Р») на панели, и тормозная система машины отжимает задние тормозные суппорты.

Преимущества электронного стояночного тормоза

Как мы уже упомянули выше, эта система ручного тормоза освобождает пространство внутри автомобиля. Но это не все. Например, технология электрического ручника имеет некоторые и другие преимущества.

Так благодаря электронному управлению ручника, позволило автопроизводителям автоматизировать процесс функции связанные с ручным стояночным тормозом. Так в некоторых автомобилях электроника может автоматически устанавливать и снимать транспортное средство с ручника.

Например, во многих современных транспортных средствах с электронным ручником стало возможным, при нажатии на педаль газа, автоматически снимать машину с ручного стояночного тормоза. Правда, как правило, для этого двери машины должны быть закрыты, водитель должен быть пристегнут ремнями безопасности, а положение коробки передач, должно быть установлено в режим «Драйв». Согласитесь очень удобная функция. Но без электронного ручника реализовать что-то подобное ранее было тяжело.

С другой стороны электронный ручник позволил автомобильным компаниям предусмотреть функцию, которая позволяет автоматически включать ручник, как только, например, откроется дверь автомобиля, ремень безопасности будет отстегнут, а коробка передач будет переведена на режим «Паркинг» или на нейтральное положение.

Правда, подобную опцию предлагают не все автопроизводители. Обычно подобной функцией оснащаются премиальные автомобили. Согласитесь актуальная опция, особенно для тех, кто забывает ставить машину на ручник.

Электронный ручной парковочный тормоз может также использоваться для ряда других функций. Например, таких, как система Hill Start Assist. Эта система автоматически включает задние тормоза, когда транспортное средство останавливается на наклонной поверхности и удерживает машину, предотвращая ее от скатывания, в тот момент, когда водитель перемещает ногу с тормоза на педаль газа.

Безопасность при использовании электронного ручника

В некоторых транспортных средствах электронный ручник может также использоваться в качестве аварийного тормоза. Так нажав и удерживая кнопку или переключатель, автомобиль начинает аварийную остановку. Правда, к сожалению, эта функция доступна не во всех автомобилях.

Правда, при использовании современного электронного ручника нужно соблюдать некоторые меры предосторожности. Особенно это касается технического обслуживания автомобиля. Например, перед какими-либо техническими работами электроника автомобиля должна быть переведена в сервисный режим, чтобы электрический стояночный тормоз не смог автоматически включиться во время проведения ремонта или обслуживания машины.

Особенно это касается работ связанных с подвеской или тормозной системой. В противном случае, если не отключить электронный ручник, то это не только может повредить некоторые части машины, но и может привести к травме человека, который проводит работы с автомобилем.

В целом электронный стояночный тормоз простая и умная система. К тому же она не нуждается в периодической регулировке, поскольку между кнопкой (или переключателем) и задней тормозной системой нет механической связи с помощью троса, который со временем растягивается.

Также электронный ручник избавил нас от архаичного дерганья ручки стояночного тормоза, чтобы установить машину на ручник.

Так что, несмотря на то, что в принципе владельцев раньше вполне устраивал классический ручной тормоз, появление электронного стояночного тормоза позволило автопроизводителем существенно повысить уровень комфорта в современных автомобилях, а также значительно увеличить безопасность тормозной системы.

Электрика повсеместно вытесняет механику. Даже трос стояночного тормоза заменили провода.

включение стояночного тормоза (кнопка с восклицательным знаком), функция Auto Hold (кнопка с буквой А).

Преимущества электромеханического стояночного тормоза перед обычным очевидны. Вместо громоздкого рычага между передними сиденьями компактная кнопка. Не надо тащить через все днище тросики и тяги — достаточно подключить к общей электрической шине управляющий блок да снабдить тормозные механизмы на задних колесах электромоторами. Иными словами, такая конструкция упрощает компоновку и сборку, сокращает время и затраты при производстве.

Кроме того, при эксплуатации отпадает необходимость в регулировках — электроника отслеживает зазор между колодками и диском всякий раз, когда срабатывал стояночный тормоз. А если им пользуются редко (например, на автомобилях с автоматами), то система подтягивает ручник через каждые 1000 км.

Алгоритм работы на большинстве автомобилей схож. Водитель нажимает на клавишу, с которой сигнал поступает в блок управления стояночным тормозом.

Колесный механизм стояночного тормоза:

Колесный механизм стояночного тормоза

3 — приводной ремень;

4 — редуктор с качающейся шайбой.

Электромотор через зубчато-ременную передачу связан с редуктором, понижающим в десятки раз скорость вращения выходного вала и позволяющим развить необходимое для работы тормозных механизмов усилие.

Если автомобиль стоит на месте или движется медленнее 7–10 км/ч, включаются электромоторы, приводящие в действие тормозные механизмы. На более высокой скорости блок ABS включает гидронасос — давление в тормозных контурах повышается. Автомобиль замедляется, а потом встает на ручник.

Редуктор с качающейся шестерней:

Редуктор с качающейся шестерней

2 — выходной вал;

3 — ступица зубчатого шкива;

4 — зубчатый шкив;

5 — находящиеся в зацеплении зубья качающейся и ведомой шестерен.

Одна из главных деталей редуктора — качающаяся шестерня. Она установлена на ступице ведущего шкива под углом и потому качается при вращении. От поворота относительно корпуса редуктора ее удерживают два поводка, скользящих по внутренним стенкам корпуса редуктора. При движении только пара зубьев качающейся шестерни постоянно находится в зацеплении с зубьями ведомой шестерни. Причем у качающейся шестерни на зуб больше, чем у ведомой, поэтому полного зацепления нет. Лишь один зуб качающейся шестерни боковой поверхностью давит на ответную часть ведомой, поворачивая последнюю на небольшой угол. В результате за полный оборот зубчатого шкива ведомая шестерня смещается всего на зуб.

«Затянуть» электромеханический стояночный тормоз водитель может даже при заглушенном двигателе, а вот отпустить — только включив зажигание и нажав педаль тормоза.

Если мотор работает, водитель закрыл дверь и пристегнулся, то ручник отключится автоматически при нажатии на акселератор. При этом датчик продольного крена кузова распознает, стоит ли автомобиль на подъеме, учтет положение педалей сцепления и акселератора и придержит тормоза, чтобы автомобиль не скатился назад.

Поршень с винтовой парой:

Поршень с винтовой парой

2 — нажимная гайка;

Винтовая пара преобразует вращение ведомой шестерни в поступательное движение штока. Тот давит на тормозной поршень, подводя колодки к диску. Усилие контролирует блок управления стояночного тормоза по величине потребляемого тока. Как только значение достигнет необходимой величины, электродвигатель отключится. При снятии с ручника мотор вращается в обратную сторону, шток отходит назад, а поршень сдвигается из-за упругости уплотнительной манжеты.

Часто рядом с клавишей электроручника соседствует еще одна — включающая функцию автоматического удержания (Auto Hold). Она существенно облегчает жизнь. Например, толкаясь в пробках на автомобиле с автоматом, не нужно держать ногу на тормозе. Машина остановилась, водитель отпускает педаль, а клапаны блока ABS остаются закрытыми — давление в контурах высокое, колодки сжимают тормозные диски. Если остановка продлится более чем пару минут, ABS передаст вахту стояночному тормозу.

На ручник машина встанет и раньше — если, например, водитель отстегнет ремень безопасности, откроет дверь или выключит зажигание.

Электрический стояночный тормоз: Уже не ручной

Электрика повсеместно вытесняет механику. Даже трос стояночного тормоза заменили провода. Краткую лекцию о том, как устроен и как работает ручник нового поколения, читает Геннадий Емелькин.

Преимущества электромеханического стояночного тормоза перед обычным очевидны. Вместо громоздкого рычага между передними сиденьями компактная кнопка. Не надо тащить через все днище тросики и тяги — достаточно подключить к общей электрической шине управляющий блок да снабдить тормозные механизмы на задних колесах электромоторами. Иными словами, такая конструкция упрощает компоновку и сборку, сокращает время и затраты при производстве. Кроме того, при эксплуатации отпадает необходимость в регулировках — электроника отслеживает зазор между колодками и диском всякий раз, когда срабатывал стояночный тормоз. А если им пользуются редко (например, на автомобилях с автоматами), то система подтягивает ручник через каждые 1000 км.

Алгоритм работы на большинстве автомобилей схож. Водитель нажимает на клавишу, с которой сигнал поступает в блок управления стояночным тормозом. Если автомобиль стоит на месте или движется медленнее 7–10 км/ч, включаются электромоторы, приводящие в действие тормозные механизмы. На более высокой скорости блок ABS включает гидронасос — давление в тормозных контурах повышается. Автомобиль замедляется, а потом встает на ручник.

«Затянуть» электромеханический стояночный тормоз водитель может даже при заглушенном двигателе, а вот отпустить — только включив зажигание и нажав педаль тормоза. Если мотор работает, водитель закрыл дверь и пристегнулся, то ручник отключится автоматически при нажатии на акселератор. При этом датчик продольного крена кузова распознает, стоит ли автомобиль на подъеме, учтет положение педалей сцепления и акселератора и придержит тормоза, чтобы автомобиль не скатился назад.

Часто рядом с клавишей электроручника соседствует еще одна — включающая функцию автоматического удержания (Auto Hold). Она существенно облегчает жизнь. Например, толкаясь в пробках на автомобиле с автоматом, не нужно держать ногу на тормозе. Машина остановилась, водитель отпускает педаль, а клапаны блока ABS остаются закрытыми — давление в контурах высокое, колодки сжимают тормозные диски. Если остановка продлится более чем пару минут, ABS передаст вахту стояночному тормозу. На ручник машина встанет и раньше — если, например, водитель отстегнет ремень безопасности, откроет дверь или выключит зажигание.

Электромеханический стояночный тормоз. Как это работает: Электронный ручник.

Стояночный тормоз (обиходное название – ручник) служит для удержания автомобиля на месте длительное время. Используется во время стоянки автомобиля, остановке на площадках с уклоном, а также в движении для осуществления резких поворотов на заднеприводных спортивных автомобилях. Стояночная тормозная система является также запасной (аварийной) системой, так как полностью дублирует гидравлическую рабочую систему. Применение стояночного тормоза в экстренном случае во время движения позволяет довести транспортное средство до полной остановки.

Как любая тормозная система стояночный тормоз состоит из тормозного привода и тормозных механизмов.

В стояночной тормозной системе используется в основном механический тормозной привод, который обеспечивает передачу тормозного усилия от человека к тормозному механизму. Человек взаимодействует с ручным рычагом, тягой или ножной педалью.

Самым популярным устройством является ручной рычаг, который располагается, как правило, справа от водителя рядом с сиденьем. Ручной рычаг оснащен храповым механизмом, обеспечивающим фиксацию стояночного тормоза в рабочем положении. На рычаге расположен выключатель контрольной лампы стояночного тормоза. Сама лампа установлена на панели приборов и включается при срабатывании стояночного тормоза.

От рычага к тормозным механизмам усилие передается с помощью тросов. В конструкции тормозного привода стояночного тормоза используются один, два или три троса. Самая популярная схема с тремя тросами: один передний (центральный) и два задних троса. Передний трос соединен с ручным рычагом, задние тросы – с тормозными механизмами. Для соединения переднего троса с задними тросами и равномерной передачи усилия используется т.н. уравнитель.

Непосредственное соединение тросов с элементами стояночного тормоза осуществляется с помощью наконечников, часть из которых регулируемые.

Регулировочные гайки на концах тросов позволяют изменять длину привода. Возвращение системы в исходное положение (снятие с тормоза) производится при переводе ручного рычага в соответствующее положение с помощью возвратной пружины. Пружина может располагаться на переднем тросе, уравнителе или непосредственно на тормозном механизме.

Тормозной привод стояночной тормозной системы должен регулярно использоваться, в противном случае может произойти закисание тросов и потеря функций. Это особенно актуально для автомобилей с автоматической коробкой передач , где в силу конструкции коробки стояночным тормозом можно не пользоваться.

На некоторых современных легковых автомобилях применяется электрический привод стояночного тормоза, в котором электродвигатель непосредственно взаимодействует с дисковым тормозным механизмом. Система носит название электромеханический стояночный тормоз .

В конструкции стояночного тормоза используются, как правило, штатные тормозные механизмы задних колес, в которые внесены ряд изменений.

В барабанном тормозном механизме торможение при стоянке производится с помощью отдельного рычага, который одной стороной соединен с задним тросом, другой – с тормозной колодкой. При срабатывании тормозного механизма трос перемещает рычаг, который в свою очередь толкает ведущую тормозную колодку и вместе с ней ведомую тормозную колодку к тормозному барабану. Происходит блокировка колеса.

На автомобилях с дисковыми тормозами применяют несколько конструкций стояночного тормозного механизма: винтовой, кулачковый, барабанный.

Винтовой тормозной механизм используется в дисковых тормозах с одним поршнем. Механизм выполнен в суппорте дискового тормозного механизма. В данном устройстве поршень управляется с помощью вкрученного в него винта. Вращение винта обеспечивает рычаг, который другой стороной соединен с тросом. Так как при вращении винт перемещаться не может, вращение передается на соединенный с ним поршень. Поршень вдвигается по резьбе и прижимает тормозные колодки к диску.

Близка по конструкции к винтовому механизму конструкция кулачкового тормозного механизма . В данном устройстве перемещение поршня обеспечивает толкатель, имеющий привод от кулачка. Кулачек жестко соединен с рычагом, который в свою очередь связан с тросом. При повороте кулачка происходит перемещение толкателя и вместе с ним поршня тормозного механизма. В исходное положение система приводится с помощью возвратной пружины.

В дисковом тормозном механизме с несколькими поршнями применяется стояночный тормозной механизм барабанного типа . По сути это отдельный тормозной механизм со своими тормозными колодками. В качестве барабана используется внутренняя поверхность тормозного диска.

Устройство привода стояночного тормоза. Привод стояночного тормоза предназначен для торможения машины при стоянке на горизонтальном участке, на спусках и подъемах и притормаживания машины при ее буксировке на суше.

Торможение машины осуществляется затягиванием ленты левого остановочного тормоза. Ввиду того, что при прямолинейном движении соединительные валы левого и правого борта жестко соединены с помощью блокировочных фрикционов ПМП с грузовым валом КП и вращаются как одно целое, то при затягивании ленты остановочного тормоза затормаживают одновременно ведущие колеса левого и правого борта.

Рис. 66. Схема привода управления стояночным тормозом:

1-корпус стопора; 2-валик; 3-рукоятка; 4-тяга: 5-нижний палец тормозной ленты; 6 — верхний палец тормозной ленты; 7 — рычаг тормоза; 8 — ролик рычага; 9 — рычаг привода стояночного тормоза; 10 — конечный выключатель; 11 — пружина; 12 — стопор.

Привод состоит из рукоятки 3 (см. рис. 66), валика 2, стопора 12, конечного выключателя 10, тяги, рычагов, мостиков, оттяжной пружины с регулировочным винтом и упора, расположенного на нижнем наклонном броневом листе корпуса.

Перед сиденьем механика-водителя установлено световое табло ОТПУСТИ РУЧНОЙ ТОРМОЗ, которое загорается после затормаживания машины стояночным тормозом и предупреждает механика-водителя о необходимости снятия машины со стояночного тормоза перед началом движения.

Впереди трубы педального мостика установлен дополнительный мостик, состоящий из валика, рычагов и тяги. Дополнительный мостик используется при длительной буксировке машины, при этом тяга соединяется с рычагом.

Работа привода стояночного тормоза. Для затягивания ленты стояночного тормоза необходимо рукой потянуть рукоятку на себя. Валик через рычаги и тягу поворачивает рычаг, который через ролик воздействует на рычаг остановочного тормоза, тормозная лента затягивается и затормаживает барабан.

Для фиксации рукоятки в этом положении на валике имеются пазы, в один из которых под действием пружины 11 (см. рис. 66) входит стопор 12.

При своем движении стопор 12 нажимает на шарик, который выходит из лунки и давит на пластину конечного выключателя 10. Пластина нажимает на микровыключатель, в результате чего загорается, световое табло ОТПУСТИ РУЧНОЙ ТОРМОЗ.

Для возврата рукоятки в исходное положение необходимо повернуть ее влево, не выпуская из руки, довести до упора, а затем повернуть вправо вниз до вертикального положения, при этом погаснет световое табло ОТПУСТИ РУЧНОЙ ТОРМОЗ.

При соединенной тяге с рычагом и нажатии на педаль остановочных тормозов поворачивается валик дополнительного мостика и через тягу и привод стояночного тормоза воздействует на тормозную ленту. При этом валик с рукояткой не перемещается.

Назначение, общее устройство бортовой передачи.

Уход за агрегатами силовой передачи

Назначение бортовой передачи — постоянное увеличение крутящего момента, подводимого к ведущим колесам.

Бортовая передача представляет собой одноступенчатый понижающий планетарный редуктор.

Бортовые передачи крепятся к бортам корпуса в передней части машины.

Устройство бортовой передачи. Бортовая передача состоит из корпуса 1 (см. рис. 67), с которым заодно выполнена эпициклическая шестерня, ведущего вала 9 с солнечной шестерней, трех сателлитов 10, ведомого вала (водила) 8 и крышки 2. На ведущем валу левой бортовой передачи расположена шестерня 5 привода спидометра. Внутри ведущего вала установлен сапун 23. На крышке 2 предусмотрено отверстие для заправки маслом бортовой передачи, которое закрывается пробкой 12.

Отверстие для слива масла закрывается пробкой 13. Контроль уровня масла в бортовой передаче осуществляется через заправочное отверстие. Передача крутящего момента от ПМП к бортовым передачам осуществляется муфтами 15 и валами 16 и 18.

Работа бортовой передачи. Крутящий момент от ПМП через валы 16 и 18 и муфты 15 передается на солнечные шестерни, жестко связанные с ведущими валами 9.

Сателлиты 10, обкатываясь по неподвижным эпициклическим шестерням, вращают водила 8. Крутящий момент от водил передается на ведущие колеса.

Одновременно от ведущего вала 9 через ведущую шестерню 5 привода спидометра вращение передается на вал 6 привода спидометра.

Рис. 67. Бортовая передача

1 — корпус бортовой передачи с эпициклической шестерней; 2 — крышка бортовой передачи; 3 — корпус привода спидометра; 4 — втулка с маслосгонной резьбой; 5 — ведущая шестерня привода спидометра; 6 — вал с ведомой шестерней привода спидометра и датчика пути; 7 — стопорный болт; 8 — ведомый вал (водило) планетарного ряда; 9 — ведущий вал с солнечной шестерней; 10 — сателлит; 11 — зубчатый венец муфты полужесткого соединения; 12 — пробка заправочного отверстия; 13 — пробка отверстия для слива масла; 14 — правая бортовая передача; 15 — муфты полужесткого соединения; 16 — правый соединительный вал; 17 — коробка передач; 18 — левый соединительный вал; 19 — левая бортовая передача; 20 — кольцо лабиринтного уплотнения; 21 — пробка крепления ведущего колеса; 22 — распорный корпус; 23 — сапун с набивкой; 24 — ось сателлита.

Такие тормозные механизмы для стояночного тормоза применяются в ряде зарубежных автомобилей. Ниже приводится конструкция и принцип работы стояночного тормоза, применяемого на автомобилях Вольво.

При подъеме рычага стояночного (ручного) тормоза трос перемещается относительно оплетки, опирающейся на кронштейн 9 и за рычаг 8 поворачивает вокруг оси вал 7, на другом конце которого расположена пластина 6 с тремя коническими гнездами переменной глубины. В каждом гнезде находится шарик 11. Вместе с кольцом 10 эти детали образуют механизм, который при проворачивании за­ставляет вал 7 перемещаться в осевом направлении. Конические гнезда выполнены так, что первоначально большое, по отношению к вращательному, осевое перемещение, становится малым тем самым увеличивая передава­емое усилие. Осевое перемещение вала 7 передается на головку винта 5, который, сжи­вая пружину 12, через гайку 4 передает усилие поршню 3, смонтированному в плаваю­щей скобе 13, и вместе со скобой, действуя через тормозные колодки 2, зажимает тор­мозной диск 1.

Эффект саморегулирования стояночного тормоза происходит за счет то­го, что по мере износа пары «тормозные колодки – тормозной диск» появляется увели­ченный зазор и, не встречая сопротивления, вал 7 проворачивает винт 5 относительно гайки 4, что приводит к уменьшению зазора между тормозными колодками и диском. Пара «винт-гайка» (поз. 5 и 4) имеет люфт в резьбовом соединении, что позволяет тор­мозному механизму освободить тормозной диск, когда стояночный тормоз не задейст­вован.

Рис. Механизм стояночного тормоза:
1 – тормозной диск; 2 – тормозные колодки; 3 – поршень; 4 – гайка; 5 – винт; 6 – пластина; 7 – вал; 8 – рычаг; 9 – кронштейн; 10 – кольцо; 11 – шарик; 12 пружина; 13 – плавающая скоба

Привод стояночного тормоза осуществляется обычно через трос его натяжением рукой от рукоятки рычага, однако некоторые автомобили могут иметь ножное педальное управление стояночным тормозом. Примером может служить автомобиль Фаэтон фирмы Фольксваген.

Привод троса педального управления состоит из педали, барабана, тросов торможения и растормаживания, петлевой пружины.

Прилагаемая к педали сила передается тросом на уравнитель, расположенный под днищем автомобиля. Уравнитель распределяет приводное усилие между двумя тросами, приводящими в действие задние тормозные механизмы.

Рис. Привод тросового стояночного тормоза барабанного типа:
1 – педаль стояночного тормоза; 2 – барабан; 3 – петлевая пружина; 4 – крепление наконечника троса; 5 – пластмассовая пружина; 6 – трос торможения; 7 – трос растормаживания; а – затормаживание; б – растормаживание

При нажатии на педаль тормоза петлевая пружина прижимается к барабану, увеличивая силы трения о него и противодействуя перемещению педали в обратном затяжке тормоза направлении. В результате производится практически бесступенчатое и бесшумное фиксирование педали. Нажатие на тормозную педаль вызывает поворот барабана и натяжение троса торможения.

Чтобы разблокировать стояночный тормоз, необходимо рукой нажать на специальный рычаг. При нажатии на рычаг устройства растормаживания наконечник его троса подтягивается вверх. В результате петлевая пружина разжимается, освобождая при этом барабан, и педаль возвращается в исходное положение. Этот принцип позволяет производить растормаживание с минимальными усилиями.

Рис. Схема работы петлевой пружины:
а – затяжка тормоза; б – растормаживание

Педальное управление может быть и сегментного типа. Педаль 1 стояночного тормоза соединена с тросом через зубчатую рейку 9. Одна сторона зубчатой рейки жестко связана с тросом 13. Зубчатая рейка ходит в направляющем рычаге 8, который шарнирно соединен с зубчатым сегментом 3. Направляющий рычаг прижимается к зубчатой рейке под действием нажимной пружины 7 и стопорит рейку на педали стояночного тормоза. Этим обеспечивается жесткая связь между педалью и тросом.

При нажатии педаль приводит трос стояночного тормоза 13. В нажатом состоянии педаль фиксируется храповиком 4, который входит в зацепление с зубчатым сегментом 3, неподвижно соединенным с педалью. Храповик подвижно закреплен на кронштейне педали и прижимается к зубчатому сегменту пружиной. При зафиксированной педали приводной трос остается натянутым. Через разжимной механизм натянутый трос прижимает обе колодки стояночного тормоза к тормозному барабану и автомобиль удерживается стояночным тормозом.

При нажатии на рукоятку разблокировки 1 подпружиненный храповик 4 фиксации педали отжимается рычагом разблокировки 18. При этом он выходит из зацепления с зубчатым сегментом, разблокируя педаль. Благодаря демпфирующему действию газового упорного амортизатора, педаль плавно возвращается в исходное положение. Приводной трос ослабляется и выключает стояночный тормоз.

Рис. Привод тросового стояночного тормоза сегментного типа:
1 – рукоятка разблокировки; 2 – трос разблокировки; 3 – зубчатый сегмент; 4 – храповик; 5 – ось храповика; 6 – регулировочная пружина; 7 – нажимная пружина; 8 – направляющий рычаг; 9 – зубчатая рейка; 10, 14 – кронштейн педали; 11 – стояночный тормоз барабанного типа; 12 – упор; 13 – трос стояночного тормоза в оболочке; 15 – ось педали; 16 – газовый упорный амортизатор; 17 – педаль; 18 – рычаг разблокировки

Постепенное растяжение троса и износ шарнирных соединений вызывают прогрессирующий люфт в приводе стояночного тормоза. Поэтому для нормальной работы привод нуждается в регулировке. В данной конструкции стояночного тормоза предусмотрена автоматическая регулировка. Механизм регулировки неподвижно закреплен между педалью стояночного тормоза и тросом. Принцип регулировки заключается в следующем. При отжимании рычага разблокировки 18 педаль стояночного тормоза 17 возвращается в исходное положение. При этом направляющий рычаг 8 прижимается к упору 12. Двигаясь дальше, направляющий рычаг преодолевает сопротивление нажимной пружины 7, отжимается вверх и освобождает зубчатую рейку 9. Под действием регулировочной пружины 6 зубчатая рейка поднимается вверх ровно настолько, насколько это необходимо для того, чтобы компенсировать люфт. При очередном нажатии на педаль стояночного тормоза нажимная пружина 7 снова прижимает направляющий рычаг 8 к зубчатой рейке 9, и она стопорится.

У каждого автомобиля тормозная система разделена на две составляющие – рабочие и стояночные тормоза. Первая обеспечивает замедление и остановку авто во время движения. Вторая же исключает самовольное перемещение машины после того, как он поставлен на стоянку. При этом стояночный тормоз должен обеспечивать неподвижность автомобиля не только на ровной поверхности, но также и на склонах и подъемах.

Рабочие тормозные механизмы на легковых авто обычно имеет гидравлический привод, основным рабочим элементом которого является . Такой тип привода обеспечивает быструю передачу усилия, которое создает водитель на педаль к тормозным механизмам. При этом такой привод позволяет использовать усилители, которые увеличивают усилие в приводе. Но использовать в качестве стояночной системы гидравлический привод невозможно.

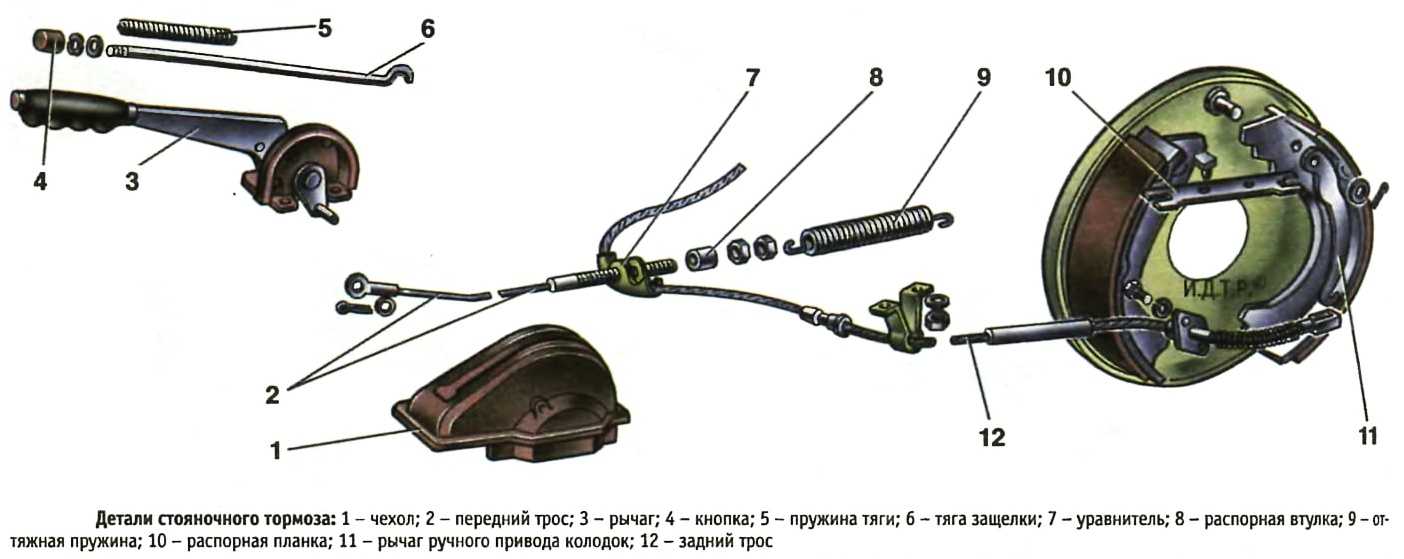

Детали привода стояночного тормоза ваз 2105:
1 — чехол; 2 — передний трос; 3 — рычаг; 4 — кнопка; 5 — пружина тяги; 6 — тяга защелки; 7 — втулка; 8 — ролик; 9 — направляющая заднего троса; 10 — распорная втулка; 11 — оттяжная пружина; 12 — распорная планка; 13 — рычаг ручного привода колодок; 14 — задний трос; 15 — кронштейн крепления заднего троса

Наибольше распространение на легковых автомобилях получил механический стояночный тормоз, в качестве привода которого выступают металлические тросы. Устройство такого типа тормоза достаточно простое: в салон авто заведен рычаг, который соединен с приводным тросом. Тот в свою очередь взаимодействует с тормозными механизмами задник колес авто, в конструкцию которого включены специальные рычаги, воздействующие на .

Работает все так: водитель тянет рычаг, а вместе с ним и трос. Последний воздействует на рычаги в тормозных механизмах и те разжимают тормозные колодки, прижимая их к тормозному барабану. За счет этого колеса автомобиля не могут вращаться и авто обездвиживается.

Чтобы при постановке на ручник рычаг не возвращался в исходное положение на нем установлен храповой механизм, состоящий из зубчатого сектора и фиксатора. При вытягивании рычага фиксатор входит между зубьев, предотвращая самовольный возврат.

Привод стояночной тормозной системы автомобилей ваз 2108, ваз 2109, ваз 21099:
1 — кнопка фиксации рычага ручного тормоза;
2 — рычаг привода стояночного тормоза;
3 — защитный чехол;
4 — тяга;
5 — уравнитель троса;
6 — регулировочная гайка;
7 — контргайка;
8 — трос;
9 — оболочка троса

Чтобы снять авто с ручника, водитель нажимает на специальную клавишу на рычаге, тем самым отжимая фиксатор, и рычаг может вернуться в исходное положение. Трос же оттягивается на место за счет пружин. При этом он воздействует на рычаги в механизмах и те прекращают .

Значительное распространение механический ручной тормоз получил благодаря простоте конструкции и надежности. Даже при отказе рабочего тормоза всегда есть возможность остановить автомобиль, поскольку ручник имеет свой привод, причем полностью независимый от других составляющих тормозной системы авто.

Другие виды стояночного тормоза

Существует еще несколько видов стояночного тормоза.

1. Первый, так называемый – центральный, применяется на автомобилях оснащенных автоматическими коробками передач. Суть такого тормоза сводится к тому, что при переведении селектора КПП в положение «Парковка» производится блокировка приводных валов колес. Но стоит отметить, что центральный тормоз является лишь вспомогательным, от механизма, обеспечивающего блокировку колес, не отказались и он в конструкции тормозной системы присутствует.
2. Второй вид станочного тормоза – это электромеханический. В отличие от тросового у данного типа отсутствует как таковой привод на механизм блокировки колес, но зато имеются электродвигатели, которые и воздействуют на рычаги в тормозных механизмах. То есть, водитель просто нажимает на клавишу и электромоторы блокируют колеса. Все просто, но не так надежно, как трос.

Поскольку механический ручной тормоз является самым распространенным, то в дальнейшем его и будем рассматривать. И начнем непосредственно с самого привода. И рассмотрим мы его на примере ВАЗ-2109.

Чаще всего на автомобиле привод ручника состоит из центрального троса, уравнителя, или как его еще называют – коромысло, и двух боковых тросов. Центральный связан одним концом с рычагом в салоне, а другим – с коромыслом. Но на Ваз-2109 вместо центрального тросика используется тяга, на конце которой имеется резьба для регулировки натяжения. На концах боковых тросиков сделаны концевики, которыми они зацепляются за коромысло с одной стороны, и рычаги блокировки колес – с другой.

Основные неисправности

Несмотря на свою простоту и надежность ручной тормоз нуждается в периодической проверке и обслуживании. Дело в том, что со временем привод несколько растягивается, из-за чего он уже не способен обеспечить полную блокировку колес.

Также может возникнуть такая неисправность, как закисание троса в оплетке. Происходит это зачастую из-за редкого пользования ручником. Поскольку весь привод проходит под авто, внутрь оплетки попадает влага и грязь, приводя к коррозии металла. Из-за этого тросику перемещаться затруднительно. В особо запущенных случаях он может вовсе застопориться внутри оплетки.

Коррозия может привести к перегниванию нитей троса, из-за чего он «распушивается» и концами этих нитей цепляется за оплетку, затрудняя его перемещение. Если не обращать внимания на состояние привода в конечном итоге тросики могут полностью перегнить и стояночный тормоз перестанет полностью функционировать.

Проверка и регулировка стояночного тормоза

Регулировка ручного тормоза

Проверка эффективности работы стояночного тормоза на ВАЗ-2109 как и на любом другом авто должна проводится примерно раз на каждые 30 тыс. км пробега. Причем выполнить ее не сложно. Можно поставить авто на спуск или подъем, заглушить мотор и вытянуть ручник. Если авто будет оставаться на месте и самовольного его передвижения нет, то можно и дальше продолжать эксплуатацию машины.

Другой способ проверки проводиться так: авто ставиться на площадку, выключается скорость и затягивается ручник. После этого необходимо включить первую передачу и попробовать тронуться с места. Если машина хоть немного сдвинется с места до того, как мотор заглохнет, значит, необходима регулировка натяжения тросов.

Видео: Регулировка ручного тормоза НИВА. Сами натягиваем тросик ручного тормоза НИВЫ

На ВАЗ-2109 она выполняется так:

1. авто загоняется на эстакаду, яму, или в крайнем случае поддомкрачивается задняя часть авто и ставиться на упоры, рычаг ручного тормоза необходимо полностью опустить вниз;
2. под авто в тоннеле необходимо найти коромысло, из которого будет выступать центральная тяга с двумя гайками – регулировочной и контргайкой. При помощи двух ключей ослабляется контргайка;
3. регулировочная гайка накручивается на резьбу тяги до тех пор, пока тросики не натянутся. После этого проверяется ход рычага до упора, у нормально отрегулированного он должен составлять 2-4 щелчка храповика;
4. после этого регулировочная гайка фиксируется контргайкой и делается проверка эффективности работы стояночного тормоза.

Описанный алгоритм работ по натяжке ручника подойдет практически для любого авто, у которого используется механический ручник. Разница только сводится к некоторым конструктивным особенностям.

Смазка, замена

Видео: Как самому смазать тросик ручника

В случае если ручной тормоз не работает из-за закисания тросиков, то можно попробовать смазать и разработать их. Но для этого придется их снять с авто. На ВАЗ-2109 делается это так:

• задок авто поддомкрачивается и ставиться на опоры. Задние колеса с авто снимаются. Демонтировать придется также и ;
• далее откручиваются регулировочная и контргайка на уравнителе, и концевики тросиков снимаются с него;
• затем необходимо снять концевики с рычагов в тормозном механизме. Для извлечения остается только раздать крепления тросов к задней балке и извлечь их.

Для смазки закисшего тросика можно использовать шприц и моторное масло. Закачивать его нужно до тех пор, пока оно полностью не пройдет через всю длину оплетки, после этого можно попробовать разработать трос, поочередно перемещая его за концевики.

Стояночный тормоз, ручной тормоз, ручник — все это об одном и том же устройстве, которое присутствует во всех без исключения автомобилях. Свое название — «стояночный», он получил потому, что именно его принято использовать именно во время стоянки, а «ручной» — потому что чаще всего он приводится в действие не педалью, а рычагом, расположенным в салоне автомобиля.Назначение ручника — удержание автомобиля длительное время на стоянке с уклоном. Но зачастую его используют и во время движения — так, наверное, многие водители помнят одно из наиболее трудных заданий при сдаче экзамена на площадке — «эстакада» — когда необходимо тронуться на подъеме. В такой ситуации ручной тормоз — весьма полезная вещь: его использование предотвращает откатывание автомобиля назад.На заднеприводных автомобилях стояночный тормоз поможет совершить резкий поворот. Особенно популярна эта тактика «управляемого заноса» в дрифт- и раллийных гоночных сериях.Есть у ручника и третья функция — он служит и запасной аварийной системой: в экстренной ситуации при помощи стояночного тормоза можно добиться быстрой и полной остановки автомобиля.

Устройство и принципы работы

Ручник имеет тормозной привод и тормозные механизмы — в общем, как и любая тормозная система. При этом конструкцией стояночного тормоза предусмотрено использование тормозных механизмов задних колес.Тормозной привод выполняет функцию передачи тормозной силы от водителя к механизму: автомобилист поднимает или опускает рычаг, в некоторых случаях нажимает на педаль. Рычаг, как правило, находится справа от водителького кресла. Он имеет храповый механизм, который и отвечает за то, чтобы тормоза находились в рабочем положении. В рычаг интегрирована система выключения или включения лампы стояночного тормоза. Проще говоря, поднимаешь рычаг — на панели приборов загорается световое предупреждение об активации стояночного тормоза.Далее усилие передается к тормозному механизму посредством одного или нескольких тросов. Чаще всего используется три троса: передний (или центральный) — соединен непосредственно с ручником, и два задних – соединяются уже с самим тормозным механизмом. При помощи устройства, которое называется «уравнитель» или «коромысло» передний и задние тросы ручника соединяются, а усилие передается равномерно.Механизм стояночного тормоза имеет еще ряд деталей. Это, например, регулируемые и нерегулируемые наконечники, которые соединяют тросы с тормозными элементами. На регулируемых наконечниках тросов имеются гайки, с помощью которых можно изменить длину привода.Когда водитель опускает ручник, система возвращается в исходное положение, благодаря возвратной пружине. Она может иметь разное расположение — на переднем тросе, уравнителе или прямо на тормозном механизме. Но все это — о дисковых стояночных тормозах. Но существуют и барабанные. В этом случае торможение происходит за счет отдельного рычага, который одним концом соединен с задним тросом, а другим — . Трос перемещает рычаг, который толкает ведущую тормозную колодку, а вместе с ней и ведомую колодку к тормозному барабану: при этом возникает блокировка колес.Стояночный тормоз может управляться не только при помощи рычага, но и нажатием на педаль, которая находится рядом с педалью тормоза на автомобилях с АКПП. С нажатием педали стояночный тормоз активизируется, а при повторном нажатии происходит процесс расторможения.Существуют и другие варианты расположения стояночного тормоза -например, на отечественных автомобилях «Волга» рычаг располагался не рядом с водительским сидением, а ввозле рулевой колонки.На некоторых автомобилях — например, на грузовиках и некоторых внедорожниках, стояночный тормоз действует не на колеса, а на трансмиссию. От этого он и получил название «трансмиссионный» или «центральный» тормоз. В таких автомобилях детали тормоза расположены на раздаточной коробке или КП, и взаимодействуют с .Современные автомобили все чаще оборудуют электронным приводом стояночного тормоза — он называется электромеханический стояночный тормоз. В такой системе имеет место электромотор, который и взаимодействует c дисковыми тормозами.

Вопросы эксплуатации

Стоит отметить, что ручной тормоз требует постоянного использования, иначе он приходит в негодность. Это происходит потому, что тросы могут закиснуть и тормозная система перестанет функционировать. Однако также вредно и оставить автомобиль на долгое время на стояночном тормозе — так колодки могут приржаветь к барабану.При этом водители, чьи автомобили оборудованы автоматической коробкой передач зачастую вообще не используют ручник — достаточно просто перевести рычаг АКПП в нужное положение (обычно он называется «сектор P» — от английского слова >) и автомобиль останется недвижим на уклоне, так как валы коробки передач будут заблокированы.

Тормозные работы своими руками и электронный стояночный тормоз

Многие автолюбители сетуют на старые добрые времена, когда люди были мужчинами, а автомобили и жизнь были проще. Действительно, по мере того, как автомобили становятся более сложными и технологически продвинутыми, может показаться, что с ними сложнее работать, но это не так.

Современные автомобили могут сильно отличаться от машин, на которых мы оттачивали зубы двадцать или более лет назад. Однако, в конце концов, у него по-прежнему четыре колеса, двигатель и те же детали, которые мы знаем и любим (плюс несколько новых).

Прежде всего, вспомните безмятежные дни вашей юности и первый раз, когда вы работали над автомобилем. Может быть, вы были очень молоды и передавали инструменты своему отцу, когда он чинил семейный «Олдсмобиль». Возможно, вы были немного старше и пытались сэкономить несколько копеек, самостоятельно ремонтируя свою первую машину.

Возможно, вы вообще никогда не занимались автомобилем, но хотите попробовать. Это не имеет значения. Мой совет одинаков для всех; демистифицировать себя.

Автомобили безнадежно сложны, если смотреть на них в целом. Однако автомобиль состоит из десятков взаимосвязанных систем, ни одна из которых сама по себе не особенно сложна для понимания.

Возьмем, к примеру, одну освященную веками традицию; тормозная работа. Как правило, это легкая задача начального уровня, которую обычно выполняют во второй половине дня, хотя бы раз ее выполнял почти любой энтузиаст.

Замена колодок и роторов у дилера может стоить дорого, и даже в независимых магазинах они не совсем дешевые. Меняя их самостоятельно, вы получаете более полное представление о том, как работает тормозная система вашего автомобиля, и можете сэкономить значительную сумму денег.

Конечно, при работе с тормозной системой вашего автомобиля существует определенный риск. Тем не менее, очень сложно испортить замену колодки и ротора. Выполняйте это задание на свой страх и риск, но помните, яппи низшего класса верит в вас.

Для тех из вас, кто не знаком с этим, следующие несколько абзацев можно пропустить. При этом в конце есть некоторая новая информация, которая может быть вам полезна.

Первым шагом для меня является ослабление колесных болтов. Очевидно, вы не хотите их снимать, но вы хотите, чтобы они были достаточно свободными, чтобы их можно было снять, когда автомобиль находится в воздухе. Затем, убедившись, что автомобиль находится на ровной поверхности, поддомкратьте автомобиль, надежно подперев его домкратными стойками, и снимите колеса.

Теперь вы смотрите на свои тормозные колодки, суппорты и диски. Первым делом необходимо снять суппорт. Условно говоря, это два болта сзади, которые крепят суппорт к ступице колеса. Ослабьте их и снимите суппорт. Возможно, вам придется использовать гаечный ключ с открытым зевом, чтобы удерживать направляющие штифты суппорта, пока вы ослабляете болты.

Я советую использовать банджи-шнур или согнутую вешалку, чтобы поддерживать суппорт и удерживать его в стороне — вы хотите свести к минимуму любую нагрузку на саму тормозную магистраль. Затем снимите скобу суппорта почти так же, как вы откручивали суппорт.

Наконец, снимите стопорный винт с тормозного диска, и вы сможете снять старый тормозной диск. Подготовьте новый тормозной диск, очистив его очистителем тормозов. Если вы работаете в гараже, я рекомендую делать это на улице — очиститель тормозов — довольно опасная штука. Наденьте перчатки и очки и обязательно очистите обе стороны ротора.

Установите новый ротор, замените установочный винт и замените скобу суппорта. Снимите старые тормозные колодки и зажимы, обращая особое внимание на то, как они установлены. Затем установите новые.

Весьма вероятно, что на этом этапе вам потребуется сжать поршень в тормозном суппорте, чтобы облегчить повторную установку. Специально для этой операции есть недорогой инструмент, который продается во всех хороших магазинах запчастей. В крайнем случае, вы можете использовать зажим, если будете осторожны. Для некоторых старых суппортов требуется коробчатый инструмент для вращения поршня, закрытого храповым механизмом и удлинителем.

Перед тем, как прикрутить суппорт обратно к скобе, это также хорошая возможность повторно смазать штифты суппорта. Фактически, ваши новые колодки, вероятно, поставлялись с пакетом смазки именно для этой цели. Аккуратно извлеките штифты, не порвав резиновый чехол, сотрите старую смазку и нанесите на них немного новой смазки. Старайтесь не сжимать резиновые сапоги, когда будете вставлять их на место. Затем переустановите суппорт, проверьте болты, чтобы убедиться, что они затянуты, и замените все датчики износа колодок, которые могли сработать.

Впереди замена колодок и роторов — довольно простой процесс. Сзади все становится интереснее. Современные BMW используют электронный стояночный тормоз. Прошли времена замороженных кабелей и изношенной обуви. К сожалению, также прошли те дни, когда дергали за стояночный тормоз, чтобы резко развернуть машину вбок, чтобы произвести впечатление и напугать девушку на выпускном вечере. БМВ дает, БМВ забирает.

Электронный стояночный тормоз вручную приводит в действие поршни заднего суппорта. Это означает, что после снятия вы не можете просто вдавить или повернуть поршень обратно на место. Хотя многие говорят, что для выполнения простой работы с тормозами необходим дорогой сканер, это просто неправда. Все, что вам нужно, это несколько головок Torx, которые уже должны быть в вашем ящике для инструментов, если вы работаете на своем собственном BMW.

Сняв суппорт, осторожно поверните его (не скручивая и не натягивая тормозную магистраль или кабель питания), чтобы у вас был свободный доступ к задней части электродвигателя. Там вы найдете два болта T30 Torx. Используйте проволочную щетку, чтобы очистить эти болты от ржавчины, чтобы случайно не зачистить их, и убедитесь, что гнездо надежно вставлено, прежде чем пытаться их ослабить.

Ослабьте эти два болта, и двигатель сразу же должен сняться. Вы можете подвесить его, как вы это сделали с самим суппортом, или аккуратно отсоединить кабель питания и отложить в сторону. Будьте осторожны при снятии двигателя, перемещая его вперед и назад, чтобы ослабить его, чтобы не порвать уплотнительное кольцо внутри.

Сняв электродвигатель, вы сможете увидеть, где двигатель взаимодействует с суппортом. Используя головку с тройным квадратом или торкс T45, вы можете медленно вращать головку вручную по часовой стрелке, чтобы втянуть электронный стояночный тормоз.

Отсюда вы можете использовать стандартный инструмент для поршневого компрессора, чтобы закрыть поршень. Переустановите электродвигатель, стараясь не порвать и не защемить уплотнительное кольцо, и теперь вы можете завершить работу с тормозом почти так же, как вы делали это спереди. Не забудьте повторно подключить электродвигатели, если вы их отсоединили.

После того, как вы снова наденете колеса и машина опустится на землю (затяните колесные болты!), вы можете проверить работу тормозов и электронного стояночного тормоза. Прокачайте тормоза несколько раз, чтобы убедиться, что все работает как надо и что в системе есть давление. Затем, удерживая ногу на тормозе, несколько раз активируйте и отключите стояночный тормоз, чтобы проверить его работу. Вы должны почувствовать изменения в педали, а также услышать, как работают моторы.

Разработка электронного стояночного тормоза может быть самым впечатляющим технологическим прорывом с тех пор, как Фред Флинтстоун поменял свои ноги на чугунные барабаны — или с тех пор, как мы поменяли эти барабаны на диски. Тем не менее, вы не должны пугаться этой новой технологии. Теперь вы знаете, как заменить задние тормоза с помощью обычных ручных инструментов, а когда появится что-то еще лучше, мы придумаем, как это исправить. —Cam VanDerHorst

[Фотографии предоставлены BMW AG.]

Замена задних тормозных колодок с помощью электрического стояночного тормоза

Замена комплекта тормозных колодок обычно представляет собой простой и понятный процесс. Тем не менее, замена задних тормозных колодок требует дополнительного шага, если ваш автомобиль оснащен электрическим стояночным тормозом.

Электрические стояночные тормоза больше не являются эксклюзивными для люксовых брендов. Сейчас многие марки и модели имеют электрическую систему стояночного тормоза. Электрические стояночные тормоза становятся все более популярными. Это означает, что все больше владельцев автомобилей испытывают небольшие проблемы с заменой задних тормозных колодок.

Почему некоторые электрические стояночные тормозные системы затрудняют замену задних тормозных колодок

Существует два типа электрических стояночных тормозных систем: электродвигатель. Он работает как традиционная система стояночного тормоза, за исключением того, что тросик стояночного тормоза тянет двигатель, а не рука или нога человека. Двигатель называется модулем управления стояночным тормозом. При активации он тянет колодки стояночного тормоза через трос стояночного тормоза.

Привод стояночного тормоза: Эту систему можно найти в автомобилях других производителей с электрической системой стояночного тормоза. На обоих задних тормозных суппортах установлены приводы стояночного тормоза. Каждый привод стояночного тормоза соединяется с шестерней, которая может выталкивать поршень суппорта. При активации привод стояночного тормоза может включить эту передачу. Когда это происходит, поршень прижимает тормозные колодки к ротору. Другими словами, эта система позволяет задним тормозным колодкам действовать как стояночный тормоз при активации.

На многих автомобилях с электрическим стояночным тормозом стояночный тормоз активируется каждый раз, когда автомобиль ставится на стоянку, даже если водитель не нажимает переключатель стояночного тормоза. Чтобы поставить новые тормозные колодки на задние тормоза, нужно сначала отключить электрический стояночный тормоз.

Почему необходимо отключить электрический стояночный тормоз перед заменой задних тормозных колодок

Изображение предоставлено IronNorse

Перед заменой задних тормозных колодок необходимо отключить электрический стояночный тормоз. Почему это?

Электрический стояночный тормоз использует тормозные колодки и роторы тормозной системы. Он контролирует поршни суппорта. Чтобы снять задние тормозные колодки, сначала нужно сжать поршень суппорта. Вы не сможете сделать это, если установлен стояночный тормоз. Вы бы «боролись» с приводами, чтобы сжать поршни.

Если вы попытаетесь сжать поршни, когда приводы выталкивают их, вы можете повредить их. Чтобы быть более конкретным, вы можете повредить приводы и / или поршневой механизм суппорта.

К счастью, есть простой способ предотвратить это. Вам нужно только отключить электрический стояночный тормоз перед заменой задних тормозных колодок. Это приведет к отключению приводов.

Для отключения электрического стояночного тормоза необходимо активировать сервисный режим стояночного тормоза.

Активация сервисного режима стояночного тормоза

Когда электрическая стояночная тормозная система входит в «сервисный режим», она выключается. Другими словами, приводные двигатели перестают подавать давление на поршни суппорта.
