Электро турбина своими руками: Электро турбина на авто. Возможно ли это? Можно ли сделать своими руками

Электро турбина на скутер

Автор: Владимир Иванов

Все чаще мы натыкаемся в недрах инета или слышим от знакомых тюнинговщиков про некое чудо — электрические турбины на карбюратор. Но особая экзотика, о которой говорят скутероводы — электро турбина на скутер. В этой статье мы разберем принцип работы электрической турбины и целесообразность ее установки на карбюраторный двигатель, в особенности на скутере.

Принцип работы электро турбины

Согласно обещаниям дилеров, турбина принудительно нагнетает воздух в систему впрыска (карбюратор) и приводит к приросту мощности двигателя. Ставите турбину на ваш мотороллер, взамен штатного (или уже не штатного) воздушного фильтра (устанавливается напрямую на карбюратор), выводите кнопочку включения системы на руль (поставляется в наборе). В идеале, когда мотор вашего скутера раскрутится до средних и больше оборотов, включаете турбину и получаете увеличение мощности в движке.

Кроме того, электротурбину можно применять также в качестве вспомогательного источника энергии для зарядки аккумуляторной батареи или применения для нужд бортовой электросети в момент, когда число оборотов двигателя недостаточное для нормальной работы электрооборудования скутера.

Это в идеале то, что нам обещают продавцы …

Может ли электро турбина увеличить мощность двигателя

Турбонаддув основательно прижился в движках с впрыском горючего, как бензиновых, так и дизельных. Крепкого союза турбонаддува с карбюраторным двигателем не вышло по обстоятельству заморочек с организацией потоков воздуха, какие гарантируют приток бензина из жиклеров во впускной коллектор. В теории турбонаддув можно поставить и на мотор с карбюраторной системой питания, но на практике зарождается бесконечно много проблем.

Во-первых, чтоб исключить переобеднение топливо-воздушной смеси, потребуется установить новые топливные жиклеры высокой производительности (с отверстием увеличенного поперечника). Не так просто выбрать жиклеры различных систем карбюратора, чтоб мотор разумно трудился на всех режимах.

Во-вторых, давление наддува на разных оборотах обязано быть различным, а то из-за переизбытка воздуха во впускном коллекторе значительно умедлится воздухопоток, проходящий через диффузоры, что может привести к сокращению либо даже остановке подачи бензина.

В заводских турбованных карбюраторных движках, каковые изготавливались в небольшом числе и совсем давненько, карбюратор первоначально рассчитанный на работу с турбиной. Обыкновенные карбюраторы для безнаддувных двигателей не подготовлены к работе с турбиной.

В-третьих, коэффициент сжатия турбированных моторов поменьше, чем у атмосферных, — к примеру, не 9-10, а 8,1-8,6. Благодаря этому уменьшено до безопасных величин давление в цилиндрах на такте сжатия и снижена возможность детонационного сгорания горючего. Следовательно, при данной реконструкции желательно убавить и степень сжатия — увеличить размер камеры сгорания, поставив под головку блока лишнюю прокладку.

Имеется и ряд других минусов, из-за каких работа карбюраторного мотора с «чужой» турбиной будет привозить массу заморочек. Да и моторесурс имеет возможность значительно уменьшиться.

Исходя из этого можно сделать вывод, что устанавливать электро турбину на карбюраторный двигатель, а тем более карбюраторный двигатель скутера, не выгодно. Не исключение и самодельные электро турбины, которые народные умельцы изготовляют своими руками.

Электро турбина на авто: принцип работы, плюсы и минусы

Использование современных систем принудительной индукции в автомобилях позволяет не только увеличить их мощность, но и улучшить экономические, экологические характеристики. Без сомнения, весомым преимуществом наддувных двигателей является их высокая эффективность. Достойной альтернативой классическим турбокомпрессорам является электрическая турбина. Давайте разберемся в чем плюсы и минусы использования данных агрегатов.

Принцип работы

Электрическая турбина представляет собой аналог механической модели. Основное предназначение устройства заключается в повышении мощности ДВС без вмешательства в его конструкционные особенности. Агрегат предназначен для повышения давления в области впускного тракта мотора. С его помощью осуществляется подача в камеру сгорания обогащенной смеси топливно-воздушного типа.
Принцип работы электро турбин зависит от их конструкционных особенностей.

Различают следующие виды:

• нагнетатели электрического типа (EC/ET/ES). Компрессор приводится в действие за счет электрического мотора. Данный тип привода обеспечивает максимальную гибкость контроля;
• с электрическим ассистентом (EAT). В большинстве случаев электрический мотор располагается на валу между турбиной и компрессором. Дополнительно крутящий момент достигается за счет низких оборотов электрического мотора;
• разделенные турбины (EST). Работа колес турбинного и компрессорного типов на разных скоростях обеспечивается за счет оснащения турбины и компрессора отдельными электрическими двигателями. Энергия газов при помощи генератора трансформируется в электрическую;
• с дополнительным компрессором, который имеет электрический привод (TEDC). Работа электрического двигателя не привязана к турбине. Наличие дополнительного компрессора обеспечивает рост давления в нижней части.

Лидером рынка по производству электрических компрессоров является британская компания «Controlled Power Technologies». В течение последнего десятилетия ее специалисты активно вели работу в данном направлении и устранили проблему эффекта турбоям на ДВС. Модель CPT позволяет работать нагнетателю на низких оборотах.

Плюсы и минусы

Показатель	EC	EAT	EST	TEDC
Центр энергии	Аккумулятор	Газовая отработка / аккумулятор	Газовая отработка / аккумулятор	Газовая отработка / аккумулятор
N инверторная, электрического мотора	Большая	Маленькая	Большая	Маленькая
Т эффект	Маленькая	Большая	Маленькая	Маленькая
Габариты	Компактный	Средний	Большой	Большой
Турбина электрического типа	Отсутствует	Есть	Есть	Отсутствует
Компрессорный привод турбо-электрического типа	Отсутствует	Есть	Отсутствует	Отсутствует

Современные технологические решения позволяют разрешить ряд проблем, которые связаны с турбированными компрессорами механического типа. Электро турбины обеспечивают широкий диапазон функционирования турбины в равномерном крутящем моменте.

Снижение нагрузки на генератор позволяет снизить общий расход топлива. Данный эффект достигается за счет специальных механизмов. Наиболее распространенный вариант – рекуперация энергии. Практика показывает, что большая часть электрических турбин работает на низких оборотах.

Среди минусов данного устройства следует выделить высокую стоимость. Также это касается сложной конструкции (аккумулятор, специальные контроллеры, электрический мотор). Турбированные компрессоры отличаются значительным весом.

Преимущества и недостатки самостоятельной установки электротурбин

Многие автовладельцы покупают оригинальный агрегат с длительной гарантией. Это правильно, но дорого. Гораздо дешевле — ремонт турбины. Если говорить об электротурбинах, то альтернативный вариант заключается в самостоятельном сборе установки. Практика показывает, что при реализации данной идеи необходимо решить ряд ключевых задач, а именно:

• Выбор генератора высокой мощности.
• Установка электрического мотора бесколлекторного типа, который будет выдавать большие обороты.
• Обеспечение максимального нагнетания воздуха за счет корпуса, крыльчатки.
• Стабилизация питания электромотора при помощи инвертора.

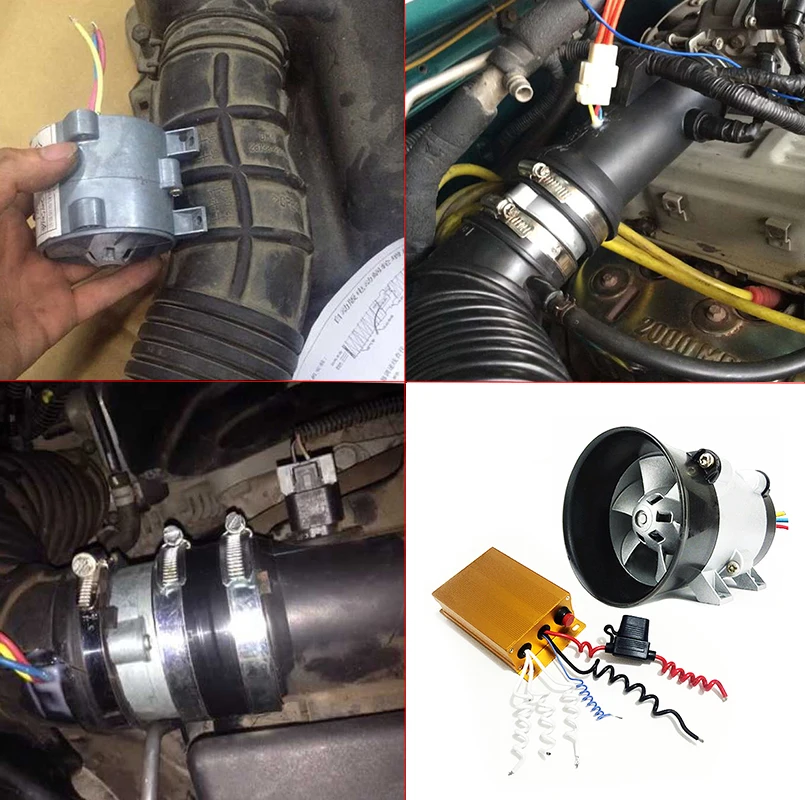

В сети можно найти материал, подтверждающий установку таких агрегатов на автомобили. Это обеспечивает транспортные средства дополнительной мощностью в среднем на 25%.

Существенным недостатком данного подхода является сложность подбора функциональных элементов по техническим параметрам. При этом владелец авто должен быть готов к переделке электрической, топливной систем транспортных средств, прошивке ЭБУ.

Особенности китайских вариантов

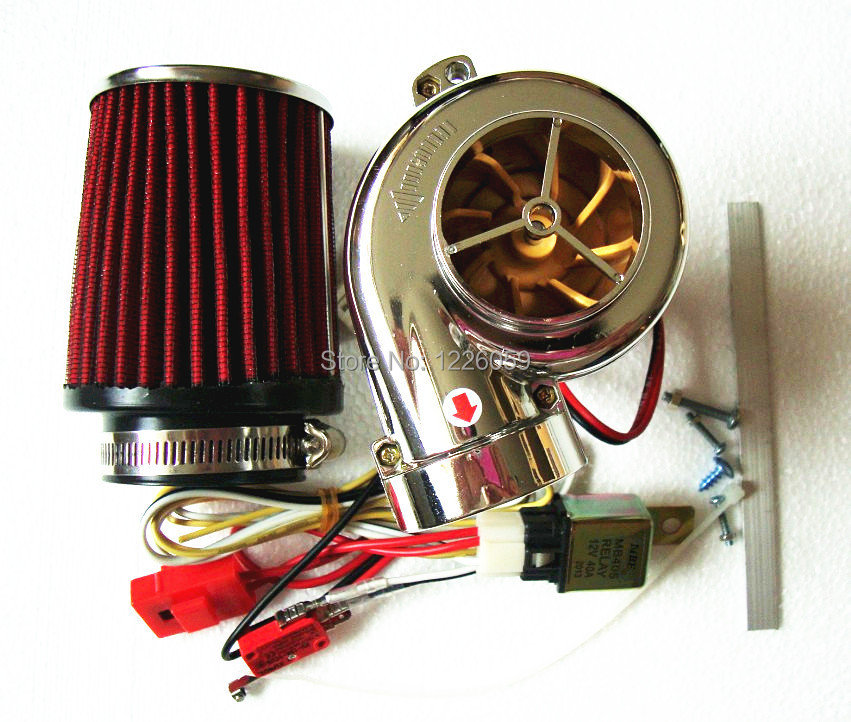

Китайские производители предлагают разные модели электрических турбин. Устройства пользуются популярностью, благодаря доступной цене, широкому ассортименту. Однако всегда можно «нарваться» и на сомнительные аналоги. Такие изделия предназначены для установки в разрыв воздухозаборного шланга с целью нагнетания воздуха в камеру сгорания ДВС. По заявлениям изготовителей это позволяет увеличить мощность транспортного средства в среднем на 14,9%.

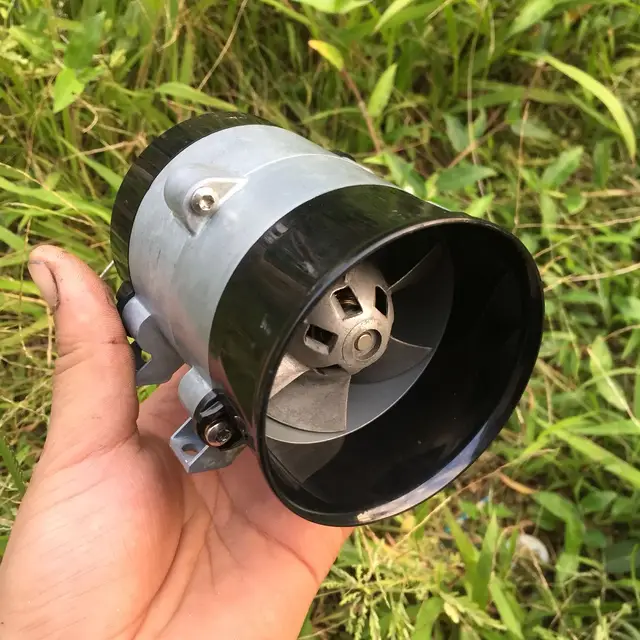

К сожалению, существует риск приобретения простых кулеров с блоком управления. Модели, как правило, не имеют технических показателей (уровень потребления электричества, обороты, объем прокачиваемого воздуха). Широкое распространение получили электро турбины в форме улитки. Функциональные устройства не являются универсальными и подбираются под конкретный автомобиль. В сети размещено большое количество видео по данной тематике.

Заключение

Электрическая турбина – функциональное устройство, предназначенное для увеличения мощности ДВС. С его помощью решается проблема турбоям, обеспечивается эффективная работа мотора в небольшом диапазоне оборотов. Работа нагнетателя достигается за счет высокого давления (от 0,49 атмосферы). При грамотной настройке электрической системы гарантирован прирост КПД силового агрегата транспортного средства.

На сегодняшний день потребителю доступны различные варианты таких установок (EC, EAT, EST, TEDC). Выбор подходящего типа зависит от технических характеристик авто, финансовых возможностей владельца. Если Вы не знаете на какой модели остановиться, обязательно проконсультируйтесь с профессионалами. Специалисты внимательно изучит систему электроники, подачу топлива и спланирует полный объем работ.







 Вернутся к списку «Статьи и новости»

Установка и техническое обслуживание небольшой ветроэлектрической системы

Энергосбережение


Если вы прошли этапы планирования, чтобы оценить, будет ли работать небольшая ветроэлектрическая система в вашем регионе, у вас уже будет общее представление о:

• Силе ветра на вашем участке
• Требования и соглашения по зонированию в вашем регионе
• Экономика, окупаемость и стимулы установки ветровой системы на вашем участке.

Теперь пришло время рассмотреть вопросы, связанные с установкой ветровой системы:

• Размещение или поиск наилучшего места для вашей системы
• Оценка годовой выработки энергии системой и выбор правильного размера турбины и башни
• Принятие решения о подключении системы к электрической сети.

Установка и обслуживание

Ваша система должна быть установлена ​​профессиональным установщиком. Надежный установщик может предоставить дополнительные услуги, такие как разрешение. Узнайте, является ли установщик лицензированным электриком, попросите рекомендации и проверьте их. Вы также можете обратиться в Better Business Bureau.

При правильной установке и обслуживании небольшая ветроэлектрическая система должна прослужить до 20 лет и более. Ежегодное техническое обслуживание может включать:

• Проверка и подтяжка болтов и электрических соединений по мере необходимости
• Машины для проверки на коррозию и правильное натяжение растяжек
• Проверка и замена любой изношенной ленты передней кромки лопаток турбины, если применимо
• Замена компонентов, таких как лопатки турбины и/или подшипники, по мере необходимости.

Ваш установщик может предоставить программу обслуживания и обслуживания или порекомендовать того, кто может это сделать.

Размещение небольшой электрической ветровой системы

Ваш профессиональный установщик должен помочь вам найти наилучшее место для вашей ветряной системы. Некоторые общие соображения, которые они обсудят с вами, включают:

• Вопросы ветровых ресурсов  — Если вы живете в сложном ландшафте, будьте внимательны при выборе места установки. Например, если вы разместите ветряную турбину на вершине или на ветреной стороне холма, у вас будет больше доступа к преобладающим ветрам, чем в овраге или на подветренной (защищенной) стороне холма на том же участке. Вы можете иметь различные ветровые ресурсы в пределах одной и той же собственности. Помимо измерения или выяснения годовой скорости ветра, вам необходимо знать о преобладающих направлениях ветра на вашем участке. Помимо геологических образований, вам нужно учитывать существующие препятствия, такие как деревья, дома и сараи. Вам также необходимо спланировать будущие препятствия, такие как новые здания или деревья, которые не достигли своей полной высоты.
  Ваша турбина должна быть расположена с наветренной стороны от любых зданий и деревьев, и она должна быть на 30 футов выше всего в пределах 300 футов.
• Вопросы системы  — Рекомендуется рассматривать только небольшие ветряные турбины, которые были протестированы и сертифицированы в соответствии с национальными стандартами производительности и безопасности. При размещении обязательно оставьте достаточно места для подъема и опускания мачты для обслуживания. Если ваша башня имеет растяжки, вы должны оставить место для растяжек. Независимо от того, является ли система автономной или подключенной к сети, вам также необходимо принять во внимание длину провода между турбиной и нагрузкой (домом, батареями, водяными насосами и т. д.). Значительное количество электричества может быть потеряно из-за сопротивления проводов — чем длиннее провод, тем больше электричества теряется. Использование большего или большего размера провода также увеличит стоимость установки. Ваши потери на проводе больше, когда у вас есть постоянный ток (DC) вместо переменного тока (AC). Если у вас длинный провод, рекомендуется инвертировать постоянный ток в переменный.

Размеры малых ветряных турбин

Небольшие ветряные турбины, используемые в жилых помещениях, обычно имеют мощность от 400 Вт до 20 киловатт, в зависимости от количества электроэнергии, которую вы хотите произвести.

Типичный дом потребляет около 10 649 киловатт-часов электроэнергии в год (около 877 киловатт-часов в месяц). В зависимости от средней скорости ветра в данном районе потребуется ветряная турбина мощностью от 5 до 15 киловатт, чтобы внести значительный вклад в эту потребность. Ветряная турбина мощностью 1,5 киловатта удовлетворит потребности дома, требующего 300 киловатт-часов в месяц, в месте со средней годовой скоростью ветра 14 миль в час (6,26 метра в секунду).

Профессиональный установщик поможет вам определить, какой размер турбины вам нужен. Сначала установите энергетический бюджет. Поскольку энергоэффективность обычно обходится дешевле, чем производство энергии, сокращение потребления электроэнергии в вашем доме, вероятно, будет более эффективным с точки зрения затрат и уменьшит размер ветряной турбины, которая вам нужна.

Высота башни ветряной турбины также влияет на то, сколько электроэнергии будет генерировать турбина. Профессиональный установщик должен помочь вам определить необходимую высоту мачты.

Оценка годовой выработки энергии

Оценка годовой выработки энергии ветряной турбиной (в киловатт-часах в год) — лучший способ определить, будет ли она и башня производить достаточно электроэнергии для удовлетворения ваших потребностей.

Профессиональный установщик поможет вам оценить ожидаемую выработку энергии. Производитель будет использовать расчет, основанный на следующих факторах:

• Кривая мощности конкретной ветровой турбины
• Среднегодовая скорость ветра на вашем участке
• Высота башни, которую вы планируете использовать
• Распределение частоты ветра — то есть оценка количества часов, в течение которых ветер будет дуть с каждой скоростью в течение среднего года.

Установщик также должен скорректировать этот расчет с учетом высоты вашего участка.

Малые ветроэлектрические системы, подключенные к сети

Малые ветроэнергетические установки могут быть подключены к системе распределения электроэнергии. Такие системы называются сетевыми. Ветряная турбина, подключенная к сети, может снизить потребление электроэнергии, поставляемой коммунальными службами, для освещения, бытовых приборов, электрического отопления и охлаждения, а также для зарядки транспортных средств. Если турбина не может обеспечить необходимое вам количество энергии, коммунальное предприятие компенсирует разницу. Когда ветровая система производит больше электроэнергии, чем требуется вашему домашнему хозяйству, излишек кредитуется и используется для компенсации будущего использования электроэнергии, поставляемой коммунальными службами.

Современные ветряные турбины, подключенные к сети, будут работать только при наличии коммунальной сети. Они также могут работать во время перебоев в подаче электроэнергии, если настроены на работу в тандеме с хранилищем, чтобы сформировать домашнюю микросеть для обеспечения резервного питания.

Системы, подключенные к сети, могут быть практичными при соблюдении следующих условий:

• Вы живете в районе со среднегодовой скоростью ветра не менее 9 миль в час (4 метра в секунду).
• Электроэнергия, поставляемая коммунальными службами, в вашем районе стоит дорого (около 10 центов за киловатт-час).
• Требования коммунальной службы для подключения вашей системы к сети не являются непомерно высокими, и имеется достаточная мощность для интеграции вашей системы.

Ваша коммунальная служба может предоставить вам список требований для подключения вашей системы к сети. Дополнительную информацию см. в разделе домашние энергетические системы, подключенные к сети.

Энергия ветра в изолированных сетевых системах

Энергия ветра может использоваться в изолированных автономных системах или системах микросетей, не подключенных к электрической распределительной сети. В этих приложениях небольшие ветроэлектрические системы могут использоваться в сочетании с другими компонентами, включая небольшую солнечную электрическую систему, для создания гибридных энергетических систем. Гибридные энергосистемы могут обеспечить надежное автономное питание для домов, ферм или даже целых населенных пунктов (например, проект совместного проживания), которые находятся далеко от ближайших инженерных сетей.

Автономная гибридная электрическая система может оказаться полезной для вас, если приведенные ниже пункты описывают вашу ситуацию:

• Вы живете в районе со среднегодовой скоростью ветра не менее 9 миль в час (4,0 метра в секунду).
• Подключение к сети недоступно или может быть выполнено только через дорогостоящее расширение. Стоимость прокладки линии электропередач на удаленном участке для подключения к коммунальной сети может быть непомерно высокой.
• Вы хотите получить энергетическую независимость от коммунальных предприятий.
• Вы хотите производить чистую энергию.

Дополнительную информацию см. в разделе Эксплуатация системы вне сети.

• Узнать больше
• Ссылки

Установка и техническое обслуживание небольшой ветряной электростанции

Малые ветроэлектрические системы Узнать больше

Планирование небольшой ветроэлектрической системы Узнать больше

Снижение потребления электроэнергии и затрат Узнать больше

Планирование домашних систем возобновляемой энергии Узнать больше

Оборудование баланса системы, необходимое для систем возобновляемой энергии Узнать больше

Системы возобновляемой энергии, подключенные к сети Узнать больше

Автономные или автономные системы возобновляемой энергии Узнать больше

Гибридные ветряные и солнечные электрические системы Узнать больше

Малые ветроэлектрические системы | Министерство энергетики


Если в вашем районе достаточно ветряных ресурсов и ситуация правильная, малые ветроэлектрические системы являются одной из самых рентабельных домашних систем возобновляемой энергии с нулевым уровнем выбросов и загрязнения.

Малые ветроэлектрические системы могут:

• Снизить счета за электроэнергию на 50–90 %
• Поможет вам избежать высоких затрат на прокладку линий электропередач в отдаленные места
• Помогите источникам бесперебойного питания пережить длительные перебои в подаче электроэнергии.

Небольшие ветроэлектрические системы также могут использоваться для множества других целей, включая перекачку воды на фермах и ранчо.

На наших страницах, посвященных планированию малой ветроэлектрической системы, а также установке и обслуживанию малой ветроэлектрической системы, содержится дополнительная информация.

Как работает малая ветряная электрическая система

Ветер создается неравномерным нагревом поверхности Земли солнцем. Ветряные турбины преобразуют кинетическую энергию ветра в экологически чистое электричество. Когда ветер вращает лопасти ветряной турбины, ротор улавливает кинетическую энергию ветра и преобразует ее во вращательное движение для привода генератора. Наша анимация ветровой энергии содержит больше информации о том, как работают ветровые системы и какие преимущества они обеспечивают.

Небольшая ветроустановка может быть подключена к электросети через вашего поставщика электроэнергии или может быть автономной (автономной). Это делает небольшие ветряные электрические системы хорошим выбором для сельских районов, которые еще не подключены к электрической сети.

Компоненты малой ветроэлектрической системы

Ветроэлектрическая система состоит из ветряной турбины, установленной на башне, чтобы обеспечить лучший доступ к более сильным ветрам. В дополнение к турбине и башне, небольшие ветроэлектрические системы также требуют компонентов баланса системы.

Турбины

Большинство небольших ветряных турбин, производимых сегодня, представляют собой машины с горизонтальной осью, направленные против ветра, с двумя или тремя лопастями. Эти лопасти обычно изготавливаются из композитного материала, такого как стекловолокно.

Рама турбины представляет собой конструкцию, к которой крепятся ротор, генератор и хвостовая часть. Количество энергии, которую будет производить турбина, определяется прежде всего диаметром ее ротора. Диаметр ротора определяет его «охватываемую площадь» или количество ветра, перехватываемого турбиной. Хвост удерживает турбину лицом к ветру.

Башни

Поскольку скорость ветра увеличивается с высотой, на башне устанавливается небольшая ветряная турбина. Как правило, чем выше башня, тем больше энергии может производить ветровая система.

Большинство производителей турбин поставляют комплекты ветроэнергетических систем, включающие башни. Существует два основных типа башен: самонесущие (отдельно стоящие) и на растяжках (поддерживаемые тросами). Существуют также откидные версии каждого типа башни.

Несмотря на то, что наклоняемые башни стоят дороже, они обеспечивают простой способ обслуживания. Откидные мачты также можно опустить на землю во время неблагоприятных погодных условий, таких как ураганы.
