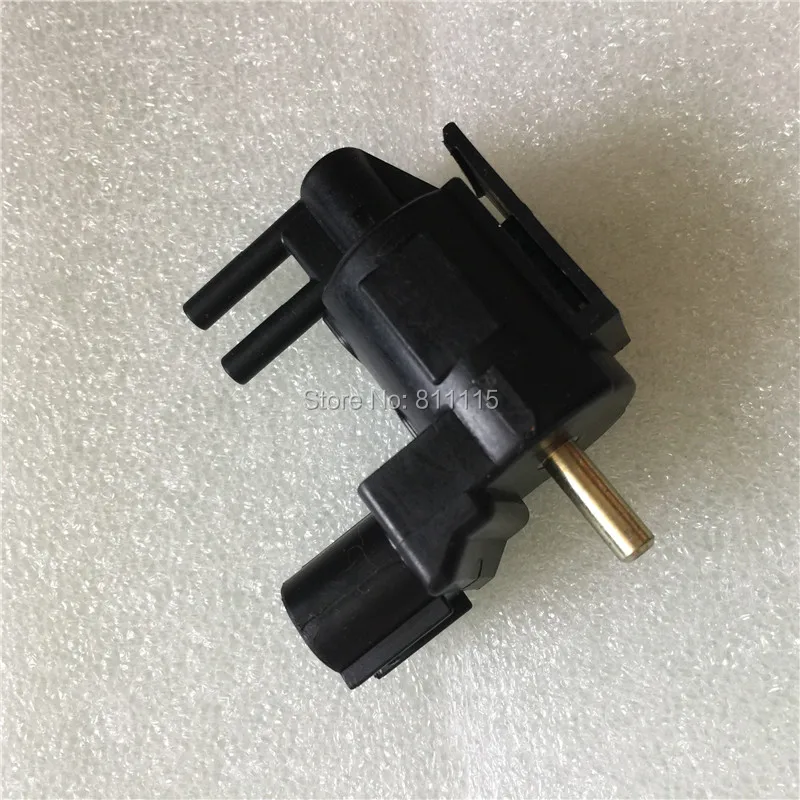

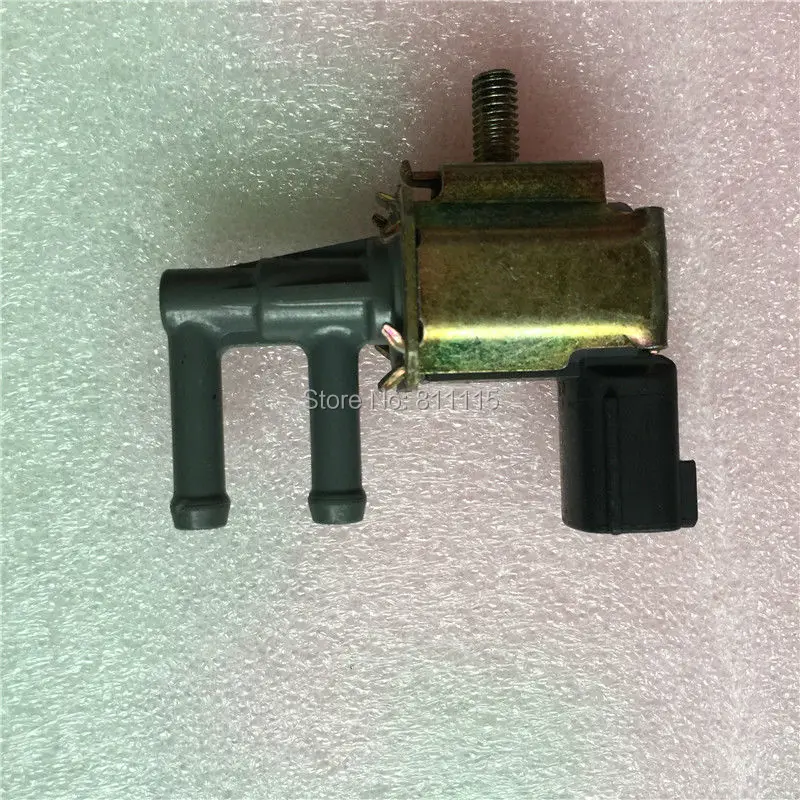

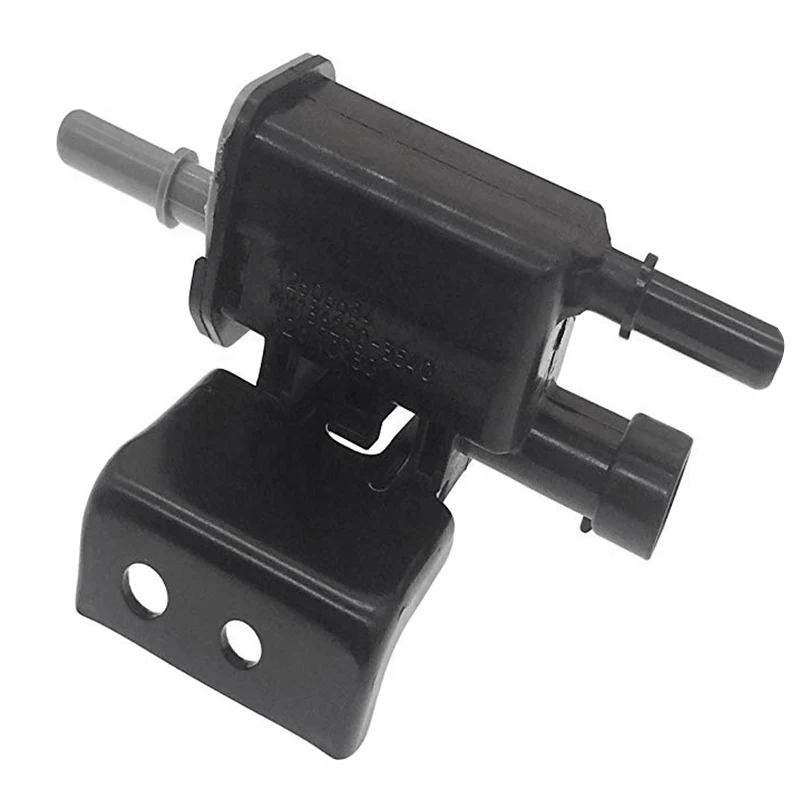

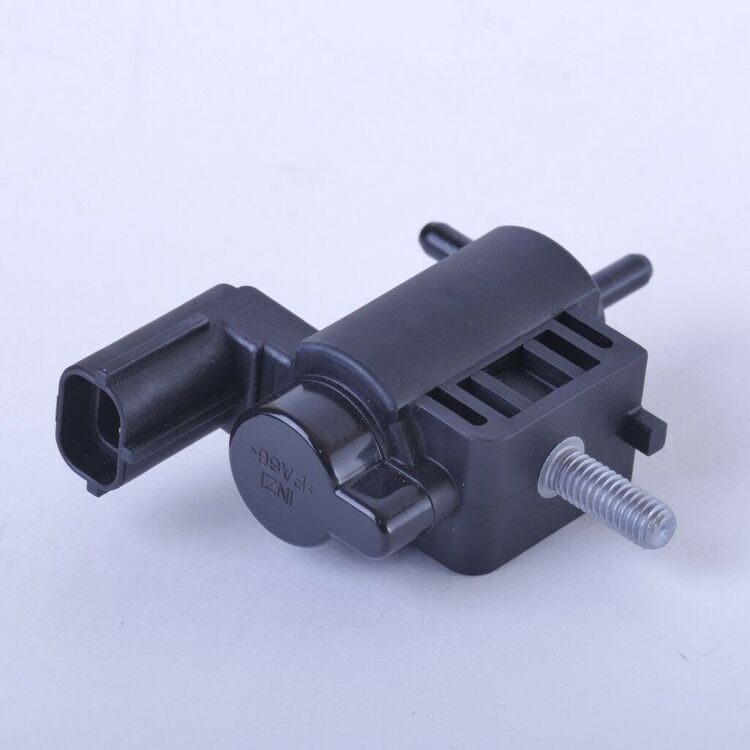

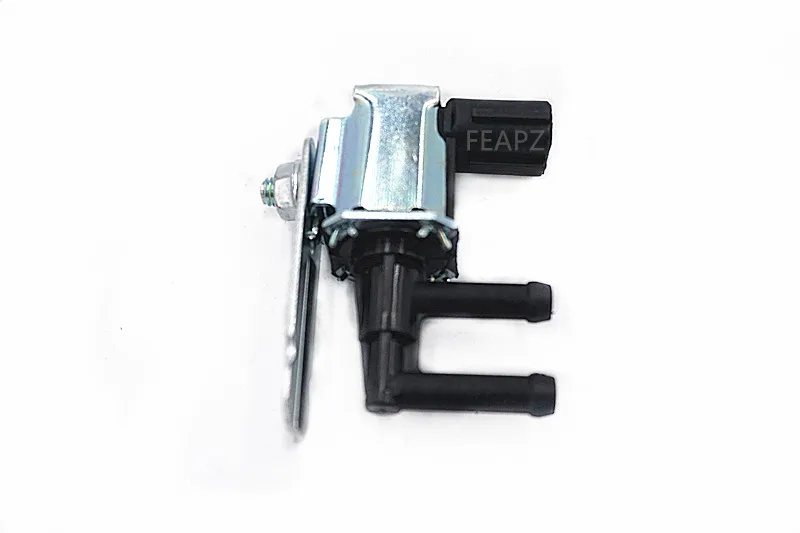

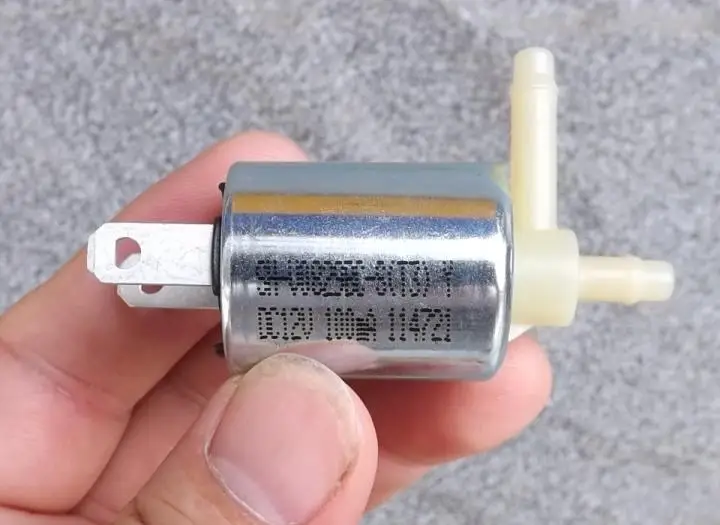

K5T46592 вакуумный электромагнитный клапан Valve для Mazda Соленоид управления переключения RF5C RF5J

На складе

Доставка по Украине

997 — 999 грн

от 4 продавцов

999 грн

Купить

Электромагнитный клапан для полива 24В, 1 1/2″ ВР, Hunter PGV-151G-B с регулировкой потока

На складе в г. Киев

Доставка по Украине

2 488 грн

Купить

Электромагнитный клапан для полива 24В, 1″ НР, Hunter PGV-100ММ-B, без регулировки потока

На складе в г. Киев

Доставка по Украине

815 грн

Купить

Электромагнитный клапан для полива 24В, 1″, НР, PGV-101MM-B с регулировкой потока

На складе в г. Киев

Доставка по Украине

864 грн

Купить

Электромагнитный клапан для полива 24В, 2″ ВР, Hunter PGV-201G-B с регулировкой потока

На складе в г. Киев

Доставка по Украине

3 068 грн

Купить

Редуктор CO2 для аквариума с электромагнитным клапаном, резьба W21.8, MuFan mm

Доставка по Украине

1 977.65 грн

2 568.38 грн

Купить

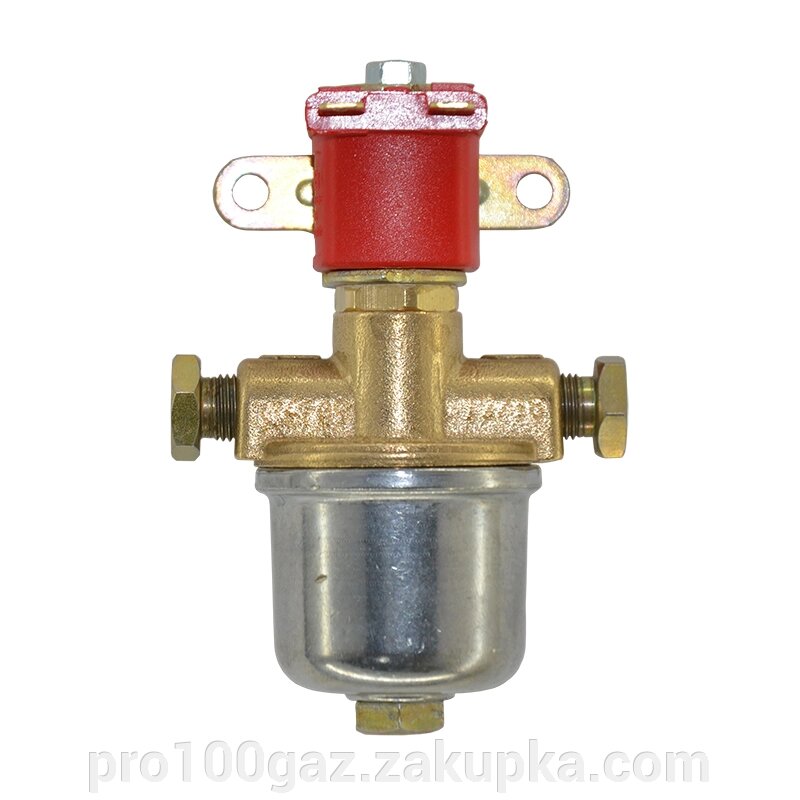

Электромагнитный клапан-отсекатель G3/4 (DN20A) для автоматического отключения газа.

Доставка из г. Черкассы

по 377.65 грн

от 2 продавцов

377. 65 грн

455 грн

Купить

Черкассы

Клапан электромагнитный для холодильника Indesit,Ariston C00143140 оригинал

На складе в г. Павлоград

Доставка по Украине

861 грн

Купить

Павлоград

Электромагнитный клапан для газовой колонки Amina, Grandini, Aquaheat, Dion, Greta

На складе

Доставка по Украине

239 грн

266 грн

Купить

Смотрите также

Клапан фаз ГРМ, Клапан VVTI, Клапан электромагнитный 8200823650, Renault Megane (II) 03-09 (Рено Меган 2)

На складе в г. Ровно

Доставка по Украине

1 140 грн

Купить

Клапан электромагнитный соленоидный E-MC EWSLC4 прямого действия для воды

На складе в г. Киев

Доставка по Украине

320 грн

Купить

Электромагнитный клапан газового крана для газовой плиты Gorenje оригинальный 639281

На складе в г. Павлоград

Доставка по Украине

114 — 116 грн

от 2 продавцов

116 грн

Купить

Павлоград

Клапан электромагнитный Olab 07000 для парогенератора Rotondi Lelit Teobalt

На складе в г. Киев

Доставка по Украине

980 грн

Купить

Электромагнитный клапан 1/8 OLAB для парогенератора Silter Rotondi

На складе в г. Киев

Доставка по Украине

580 грн

Купить

Электромагнитный 1/2″ клапан для воды ( соленоид ) нормально открытый .

На складе в г. Харьков

Доставка по Украине

1 849 грн

Купить

Харьков

Электромагнитный 3/4″ клапан для воды ( соленоид ) нормально открытый .

На складе в г. Харьков

Доставка по Украине

1 892 грн

Купить

Харьков

Электромагнитный 1″ клапан для воды ( соленоид ) нормально открытый .

На складе в г. Харьков

Доставка по Украине

2 408 грн

Купить

Харьков

Электромагнитный 1/2″ клапан для газа нормально открытый ( с ручным взводом ) 220v

На складе в г. Харьков

Доставка по Украине

946 грн

Купить

Харьков

Клапан электромагнитный для кофеварки Delonghi 5213218321

На складе в г. Киев

Доставка по Украине

495.67 — 511 грн

от 2 продавцов

495.67 грн

511 грн

Купить

Электромагнитный клапан для газовой автоматики MINISIT 710 (M9x1)

На складе

Доставка по Украине

539 грн

Купить

Редуктор CO2 для аквариума с электромагнитным клапаном, резьба W21.8, MuFan gl

Доставка по Украине

1 979.37 грн

2 570.61 грн

Купить

Клапан электромагнитный, двухходовой 2VA 230V DeLonghi (комплект) 5513225701

На складе в г. Киев

Доставка по Украине

704.22 грн

726 грн

Купить

Электромагнитный клапан (зелёная катушка блока DV-1) для колонки Termet 19-00 electronic

На складе в г. Днепр

Доставка по Украине

577 грн

Купить

Автомобильный двигатель без распределительного вала

В схеме газораспределительного механизма Архангельского имеется центробежный регулятор, сдвигающий моменты открытия и закрытия клапанов в зависимости от частоты вращения коленчатого вала.

Клапан Архангельского открывается при срабатывании электромагнита и закрывается возвратной пружиной.

Использование для перемещения клапана двух электромагнитов позволяет избавиться от возвратных пружин.

В новой конструкции газораспределительного механизма привод расположен сбоку от блока цилиндров. Применение длинных соленоидов увеличивает ход клапанов, позволяет его регулировать в широких пределах.

‹

›

Открыть в полном размере

Исторически сложилось так, что отечественное автомобилестроение развивалось в попытках догнать западных коллег. По-настоящему оригинальные модели (к ним относится, скажем, “Победа”) можно пересчитать по пальцам. И все же интересные разработки, внедрение которых позволило бы нашим автомобилестроителям успешно конкурировать с зарубежными, появляются. Предлагаем вниманию читателей рассказ о необычном механизме, предложенном доцентом кафедры “Электротехника и электрооборудование” Московского автомобильно-дорожного института (Государственного технического университета) Д. А. Сосниным. Устройство позволяет отказаться от применения в двигателе привычного распределительного вала и в то же время гибко управлять фазами газораспределения и величиной хода клапанов.

ТАМ, ГДЕ ЭЛЕКТРОНИКА ПАСУЕТ

Любой автомобилестроитель стремится к тому, чтобы двигатели внутреннего сгорания (ДВС) на его машинах работали в оптимальном режиме: обеспечивали максимальную мощность, равномерность крутящего момента, минимальный расход топлива, наименьшую токсичность выхлопных газов. Однако пока этого никому не удалось добиться в полной мере, поскольку улучшение одних характеристик приводит к ухудшению других. В последнее время, правда, достигнут существенный прогресс благодаря применению автоматизированного управления работой двигателя с широким использованием электроники.

При составлении программы для системы управления двигатель на специальном испытательном стенде вводят в устойчивый режим работы и последовательно корректируют все параметры так, чтобы для данного режима они обеспечивали наилучшие выходные характеристики. То же проделывают при других режимах. Результаты записывают в постоянную память электронного блока в виде многомерной диаграммы, с помощью которой в дальнейшем формируются управляющие сигналы по каждому из параметров.

Например, в комплексной электронной системе “Motronic” (ФРГ), которая управляет впрыском топлива и зажиганием, пять таких диаграмм: для корректировки угла опережения зажигания, времени впрыска топлива, положения клапана рециркуляции (устройства, возвращающего часть выхлопных газов в цилиндр для лучшего дожигания топлива), времени накопления энергии в катушке зажигания и положения дроссельной заслонки. В качестве входных параметров в этой системе используются частота вращения коленчатого вала, крутящий момент и температура двигателя, а также напряжение аккумуляторной батареи. На выходе контролируют соответствие оборотов двигателя крутящему моменту и содержание окиси углерода в выхлопных газах.

К сожалению, в автомобиле есть система, которая не поддается регулированию даже самой изощренной автомобильной электроникой. Это газораспределительный механизм с жесткой кинематической связью между коленчатым и распределительным валами.

Специалисты считают, что классический двигатель достаточно совершенен и если иногда плохо работает, то лишь потому, что “задыхается от собственного выхлопа”; стоит дать двигателю побольше кислорода, позволить “дышать полной грудью”, и ему не будет альтернативы.

Помочь двигателю можно, если бы удалось сдвигать моменты открытия и закрытия клапанов, в первую очередь впускных. Вспоминается, как еще в начале 70-х годов прошлого века автогонщики прибалтийских

республик выигрывали состязания, добиваясь частоты вращения коленчатого вала до 3000 об/мин на холостом ходу и до 8000 об/мин на полном газу. Впоследствии выяснилось, что они раздобыли шаблон распределительного вала, наплавляли кулачки и затем вручную доводили их форму. С такими распредвалами двигатели выдавали высокие характеристики (мощность и крутящий момент), но только на больших оборотах. Для спортивных машин это хорошо, но для “частных” — неприемлемо. Тем не менее такой факт говорит о заметной роли запаздывания или опережения фазы клапанов.

Как же заставить клапан открываться и закрываться в тот момент, который соответствует оптимальной работе двигателя? Ясно, что нужно управлять фазами газораспределения в зависимости от частоты вращения, положения и нагрузки коленчатого вала. Традиционный кулачковый распредвал не позволяет решить эту задачу.

В небольших пределах соотношение фаз газораспределения можно регулировать с помощью механических, электромеханических, гидравлических, пневматических приводов клапанов. Но наиболее перспективным считается электромагнитный привод, управляемый электроникой. С его помощью можно не только оптимизировать работу двигателя, но и расширить его функциональные возможности. Так, четырехцилиндровый двигатель при изменении порядка срабатывания клапанов можно заставить действовать как двух- или трехцилиндровый; он более равномерно работает при переменных нагрузках, потребляет меньше топлива на максимальных оборотах при заданной мощности. Не будет у такого двигателя проблем с изменением направления вращения коленчатого вала.

На первый взгляд все выглядит очень просто, но почему-то на автомобилях электромагнитные клапана пока встречаются только в экспериментальных разработках.

КЛАПАН АРХАНГЕЛЬСКОГО

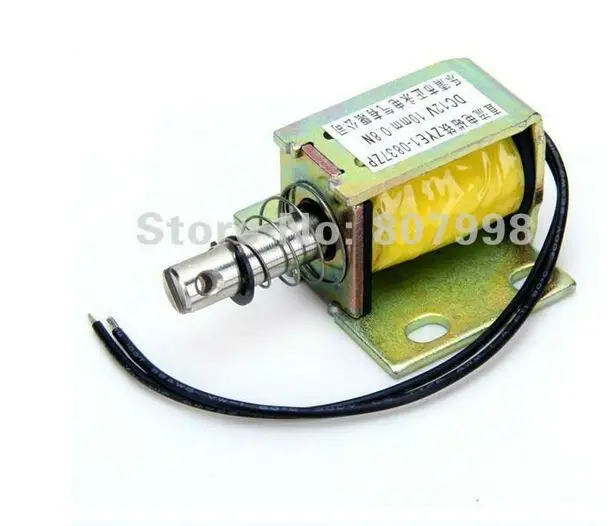

Попытку реализовать идею электромагнитного клапана с гибким управлением предпринял в середине XX века профессор МАДИ В. М. Архангельский. Включение и выключение электромагнитов происходило при замыкании и размыкании контактов, связанных с кулачками распределительного вала. На место клапан возвращался пружиной.

В схеме Архангельского был предусмотрен центробежный регулятор на распределительном валу. При изменении частоты вращения он смещал положение кулачков и вызывал опережение открывания и закрывания клапанов. Таким образом, регулятор играл роль обратной связи. Это позволяло обходиться без программного управления, которого, кстати, тогда и не могло быть.

К сожалению, несмотря на изящество схемы, работоспособную конструкцию создать не удалось. Дело в том, что клапан должен быстро срабатывать и надежно закрываться, а поэтому требуется возвратная пружина с большой жесткостью. Соответственно нужен мощный электромагнит, который потребляет значительный ток из бортовой сети автомобиля. В те времена не было мощных полупроводниковых вентилей и металлические контакты при коммутации больших токов быстро выгорали. Наконец, при закрытии клапана возвратной пружиной происходил сильный удар головки клапана о гнездо, что вызывало шум при работе газораспределительного механизма и вело к частым поломкам клапанов.

ОДИН ХОРОШО, А ДВА ЛУЧШЕ

Избавиться от многих недостатков, присущих клапану Архангельского, можно, если вместо одного электромагнита поставить два — открывающий и закрывающий. Подобная схема была разработана одним из студентов Тольяттинского государственного университета в дипломном проекте под руководством доктора технических наук профессора В. В. Ивашина.

В данном варианте конструкции пружины не нужны, и поэтому электромагниты могут быть меньших размеров и мощности — ведь большой ток потребляется лишь при закрывании и открывании клапанов, а для их удержания достаточна сила тока в десять раз меньше.

Но главное, теперь можно обойтись совсем без распределительного вала, поскольку задавать время срабатывания и силу тока через обмотку электромагнита может программируемый контроллер — электронное устройство, обычно на микропроцессоре, управляющее работой двигателя и других систем автомобиля.

В НАМИ под руководством кандидата технических наук А. Н. Терехина начали проводить исследовательские и конструкторские разработки газораспределительного механизма с электромагнитным приводом клапанов на базе двигателя М-412. В результате был создан действующий макет газораспределительного механизма с двухсторонними электромагнитами на восьми клапанах. Но с начала 1990-х годов финансирование прекратилось, и перспективная разработка затерялась в архивах.

Несколько лет назад работы над новым газораспределительным механизмом были возобновлены на Волжском автозаводе под руководством главного конструктора АвтоВАЗа П. М. Прусова. Так, среди тем Всероссийского конкурса “Русский автомобиль” (см. “Наука и жизнь” № 12, 2002 г.) была объявлена “Разработка системы электромагнитного привода газораспределительных клапанов для 16-клапанного двигателя ВАЗ”. На конкурс были представлены два проекта, но оба совсем “не по делу”, и их даже не стали рассматривать.

Тем временем над усовершенствованием электромагнитного привода клапанов начали работать японские, американские и (с наибольшим успехом) немецкие автомобилестроители. Уже в 2002 году компания БМВ приступила к испытаниям на реальном 16-клапанном двигателе газораспределительного механизма с электромагнитным приводом всех клапанов.

КОНКУРЕНТОСПОСОБНАЯ КОНСТРУКЦИЯ

Тогда же к разработке электромагнитных газораспределительных клапанов приступили на кафедре “Электротехника и электрооборудование” МАДИ (ГТУ).

Хотя на Западе нас не признавали конкурентами: мол, “отстали на 10 миль” (на жаргоне автогонщиков так говорят об отставших на два круга, что означает — слабаки), однако автором запатентована конструкция, которая решает большинство проблем, присущих электромагнитным приводам.

В ней вместо громоздких электромагнитов, установленных над клапанами, применены длинные соленоиды. Торможение сердечника в длинном соленоиде реализуется не жесткими упорами, а краевыми магнитными полями, и работа привода становится бесшумной. Кроме того, ход клапана может быть сколь угодно большим и регулируемым. Возвратно-поступательное движение от электромагнита к клапану передается через штангу и качающееся коромысло. Благодаря этому привод можно устанавливать не над блоком цилиндров, а на его боковой поверхности. В результате значительно уменьшается высота двигателя, а для охлаждения и смазки деталей привода используются штатные системы автомобиля.

Теперь дело за моторостроителями. Если удастся воплотить идею в металле, в России появится приемистый и экономичный автомобиль, который к тому же будет удовлетворять самым жестким требованиям по чистоте выхлопа.

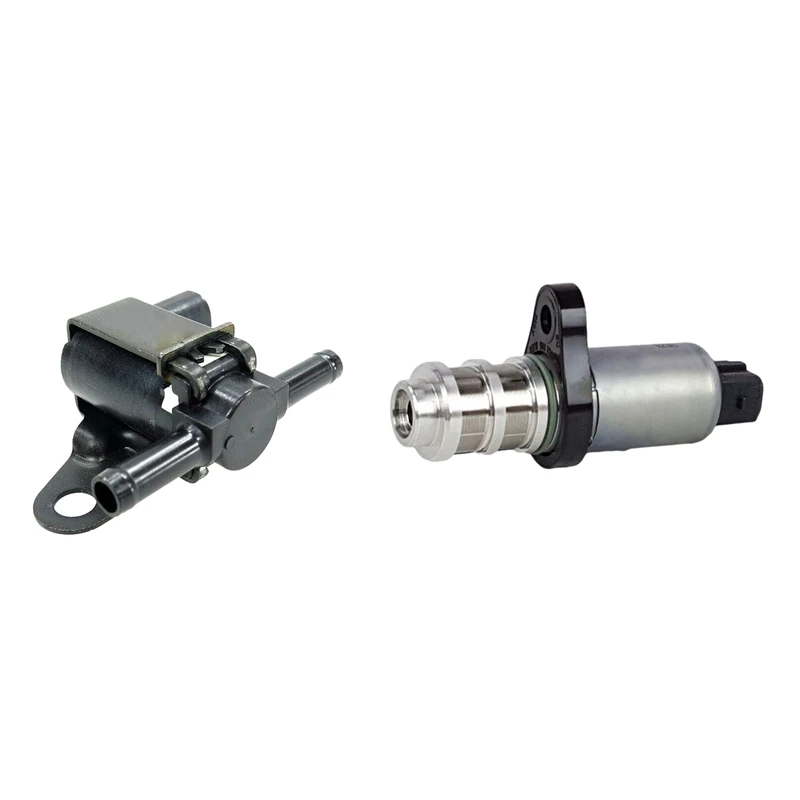

Автомобильные соленоиды и клапаны | TLX Технологии

Домашняя страница TLX Логотип TLX Technologies Логотип TLX Technologies
  • английский (США)
  • 中文

TLX сотрудничает с OEM-производителями и поставщиками систем уровня 1 для разработки новых технологий для текущих и новых архитектур транспортных средств. Рыночные и нормативные требования в отношении повышения производительности, повышения эффективности использования топлива и снижения выбросов открывают возможности для совместной работы над инновационными решениями в области соленоидов и клапанов, которые спроектированы так, чтобы быть легче, быстрее и потреблять минимальное количество энергии.

TLX Technologies — надежный партнер ведущих мировых автомобильных брендов, поставщиков первого уровня и OEM-производителей для проектирования и разработки самых инновационных автомобильных систем завтрашнего дня.

Сложные среды

Разработка и оптимизация электромагнитных клапанов и клапанов для систем, требующих высокого давления, высокой скорости или экстремальных температур.

Лучшая производительность

Точный контроль с высокой точностью благодаря более жестким допускам. Снижение трения и неэффективности обеспечивает чрезвычайно низкий гистерезис.

Расширенное развитие
