виды, устройство и принцип работы

Зависимая подвеска отличается от других типов подвески наличием жесткой балки, связывающей правое и левое колеса, благодаря чему перемещение одного колеса передается другому. Зависимая подвеска применяется там, где нужна простота конструкции и недорогое обслуживание (легковые бюджетные автомобили), прочность и надежность (грузовые машины), постоянный клиренс и большие ходы подвески (внедорожники). Рассмотрим, какие преимущества и недостатки имеет этот тип подвески.

Принцип работы

Принцип работы зависимой подвески

Зависимая подвеска представляет собой единую жесткую ось, которая соединяет правое и левое колеса. Работа такой подвески отличается определенной закономерностью: если левое колесо попадает в яму (вертикально опускается вниз), то правое поднимается наверх и наоборот. Обычно балка соединяется с корпусом автомобиля с помощью двух упругих элементов (рессор). Такая конструкция проста, при этом она обеспечивает надежное соединение. Когда одна сторона машины наезжает на неровность, то наклоняется весь автомобиль. В процессе езды в салоне автомобиля сильно ощущаются толчки и тряска, так как в основе такой подвески лежит жесткая балка.

Разновидности зависимых подвесок

Зависимая подвеска бывает двух видов: подвеска на продольных рессорах и подвеска с направляющими рычагами.

Подвеска на продольных рессорах

Шасси состоит из жесткой балки (моста), которая подвешивается на двух продольных рессорах. Рессора представляет собой упругий элемент подвески, состоящий из скрепленных металлических листов. Мост и рессоры соединяются с помощью специальных хомутов. В данном типе подвески рессора также выполняет роль направляющего устройства, то есть обеспечивает заданное перемещение колеса относительно кузова. Несмотря на то, что зависимая рессорная подвеска известна достаточно давно, она не потеряла свою актуальность и по сей день успешно применяется на современных автомобилях.

Подвеска с направляющими рычагами

Зависимая подвеска данного типа дополнительно состоит из четырех диагональных или трех-четырех продольных штанг (рычагов) и одной поперечной штанги, называемой “тягой Панара”. Каждый рычаг при этом крепится к кузову автомобиля и к жесткой балке. Эти вспомогательные элементы призваны препятствовать боковому и продольному перемещению оси. Присутствует также демпфирующее устройство (амортизатор) и упругие элементы, роль которых в этом типе зависимой подвески выполняют пружины. Подвеска с направляющими рычагами активно используется на современных автомобилях.

Балансирная подвеска

Что такое зависимая и независимая подвеска, и какая из них лучше

Зависимая подвеска отличается от других типов подвески наличием жесткой балки, связывающей правое и левое колеса, благодаря чему перемещение одного колеса передается другому. Зависимая подвеска применяется там, где нужна простота конструкции и недорогое обслуживание (легковые бюджетные автомобили), прочность и надежность (грузовые машины), постоянный клиренс и большие ходы подвески (внедорожники). Рассмотрим, какие преимущества и недостатки имеет этот тип подвески.

В определении термина заключена основная особенность механизма – жёсткая связь между колёсами одной оси. Любое изменение пространственного положения одного из них обязательно повлияет на второе. То есть колёса зависимы, что несколько упрощает конструкцию, но не всегда благотворно влияет на характеристики подвески.

Как и любой другой тип подвески, зависимая включает в себя:

При наезде на препятствие одним из колёс, второе, расположенное на той же оси, по причине своей связи с первым через жёсткую балку начинает изменять свой угол развала, сохраняя схождение.

При этом смещается пятно контакта, изменяется его форма и площадь, что с точки зрения управляемости на большой скорости очень нежелательно. Для ослабления данного эффекта применяются разные технические ухищрения, но полностью избежать этого невозможно.

Различаются схемы зависимой подвески для ведущих и свободных мостов автомобиля. При этом любой мост может быть управляемым, но рулевой привод не оказывает влияния на работу подвески и не относится к её узлам.

Наиболее просто выглядит зависимая подвеска неведущего моста. Чаще всего такое встречается на грузовых автомобилях, поскольку подобные конструкции на легковых давно ушли в прошлое, а у автомобилей повышенной проходимости, за которыми закрепилось фольклорное название джипов, все мосты являются ведущими.

Свободный мост представляет собой довольно мощную кованую профилированную балку, на концах которой смонтированы ступичные узлы колёс с подшипниками и тормозными механизмами.

В качестве упругого элемента могут быть применены рессоры или пружины. В первом случае достаточная прочность и жёсткость пакетов листовых рессор в продольном и поперечном направлении позволяет обойтись без прочих деталей направляющего аппарата, так как в вертикальном рессора обладает нужной упругостью.

Примерно так же устроен и ведущий мост с зависимой подвеской. Иногда его ещё называют неразрезным. Он представляет собой уже не швеллер, а полую трубу с картером (часто именуемым «яблоком») редуктора.

От редуктора по трубам балки (чулкам) к ступицам колёс идут жёсткие полуоси. Если мост является одновременно управляемым, то полуоси соединяются со ступицами через ШРУСы – шарниры равных угловых скоростей, что позволяет колёсам изменять положение своей плоскости вращения в повороте.

К яблоку моста подходит карданный вал. Подвеска всей балки с редуктором и колёсными узлами аналогична неведущему мосту. Те же рессоры, пружины и амортизаторы.

Зависимая подвеска обычно используется на задней оси автомобиля. Однако на многих моделях настоящих внедорожников она применена в качестве подвески спереди. Жаль только, что с каждым годом таких полноценных внедорожников становится все меньше и меньше. Такой тип подвесок являлся основным в первой половине 20 века, до 1930-х годов. Комплектация зависимой подвески включала еще рессоры или спиральные пружины. Проблемами, сопровождающими установку этих подвесок, являются:



  • большая масса неподрессоренных элементов, особенно для осей, на которых расположены ведущие колеса,
  • а также невозможность обеспечить оптимальность углов установки колес.

Этот тип подвески – самый старый, его история начинается еще от гужевых повозок и телег. Основным принципом ее работы является жесткая связь колес между собой единой балкой, которую еще называют мост.
Мост обычно закрепляется либо на рессорах, либо на направляющих рычагах и пружинах (такие конструкции встречаются чаще всего). В первом случае конструкция обладает высокой надежностью, но не комфортностью и управляемостью, а во втором – управляемость и комфорт на высшем уровне, лишь надежность немного ниже.
Применяют ее в тех случаях, когда необходимо прежде всего крепкое и исключительно надежное соединение. А крепче трубы из стали, внутри которой можно расположить, к примеру, приводные полуоси, трудно представить что-то еще.

Современные легковушки практически не имеют таких конструкций (конечно, есть исключения, яркий пример — Ford Mustang). В основном зависимой подвеской пользуются внедорожники (Land Rover Defender, Jeep Wrangler, Mercedes Benz G-Class, Mazda BT-50, Ford Ranger и другие). Однако всеобщая тенденция к переходу все-таки на независимые конструкции очевидна, потому что скорость и хорошая управляемость сегодня более востребованы, чем повышенная надежность конструкции.

Итак, преимущества зависимой подвески:

  • великолепная устойчивость и прочность,
  • простейшая конструкция,
  • неизменность колеи и клиренса, что на бездорожье является положительным фактором, вопреки расхожему мнению,
  • а также большие хода, что позволяет беспроблемно преодолевать препятствия.

Основной недостаток – жесткая связка колес, из-за чего они все время движутся вместе, по схожей траектории, в том числе при прохождении препятствий. Это в совокупности с неизбежно высокой массой моста очень серьезно сказывается на управляемости и стабильности движения автомобиля.

Подвеска на поперечной рессоре



Данный тип подвески, довольно простой и недорогой, имел широкое применение на протяжении нескольких десятилетий после появления первых автомобилей. По мере того, как прогресс шагал вперед, росли скорости движения, эти подвески практически из употребления исчезли.
Такая подвеска имела в своем строении неразрезную балку моста и поперечную рессору, расположенную над ним, и имеющую форму полуэллипса. В подвеске моста, выполняющего ведущие функции, появлялась необходимость расположения его довольно габаритного редуктора, поэтому рессора была выполнена в виде буквы Л. А для того, чтобы она была более податливой, применялись реактивные продольные тяги.
Подвесками данного типа оснащались такие автомобили, как Ford A и Ford T, а также ГАЗ-А. На моделях Ford они использовались по 1948 год. Что же касается автомобилей ГАЗ, то инженеры автозавода уже на модели ГАЗ-М-1 (а она создавалась на основе Ford B), перестали применять подвеску, полностью переоснастив ее, обеспечив продольными рессорами. В данном случае объяснением такого решения служит то обстоятельство, что подвеска на поперечной рессоре, как показал опыт эксплуатации ГАЗ-А, оказалась не приспособлена к отечественным дорожным условиям.

Подвеска с продольными рессорами



Этот тип подвески можно с уверенностью причислить к самым древним. Здесь балка моста подвешивается на две продольно расположенные рессоры. При этом мост может выполнять ведущие функции, и наоборот. В легковых автомобилях обычно он располагается над рессорой, а в грузовиках, кроссоверах и автобусах – под ней. Мост к рессоре крепится обычно с помощью хомутов из металла по ее центру или чаще с незначительным смещением вперед.
Классическая рессора выглядит как совокупность листов металла, скрепленных хомутами. Тот лист, где расположены ушки крепления, называют коренным, он обычно самый толстый.
В последнее время идет тенденция перехода к рессорам, состоящим из как можно меньшего количества листов, есть даже однолистовые рессоры. При этом и листы могут изготавливаться не из металла, а заменяющего его углепластика и других неметаллических композитов.

Подвеска с направляющими рычагами



Такие подвески имеют множество различных схем, отличающихся друг от друга количеством рычагов и их размещением. Довольно часто встречается зависимая подвеска с пятью рычагами и тягой Панара. Основное ее преимущество в том, что рычаги четко, стабильно и с высокой жесткостью задают направление движения ведущего моста – продольное, вертикальное и боковое. Подвески с меньшим количеством рычагов являются более примитивными.
Например, если рычагов в такой подвеске всего два, то при ее работе у них идет перекос. Появляется необходимость или делать рычаги более податливыми, или в соединении рычагов с балкой использовать особые шарниры, или добиваться податливости на кручение от самой балки. Как пример для первого случая – использование упругих пластинчатых рычагов в пружинной задней подвеске, как в начале 60-х годов было осуществлено на некоторых моделях Fiat, а также английских спорткарах. Что касается последнего случая – податливости балки добились созданием торсионно-рычажной подвески, имеющей сопряженные рычаги, которая до сих пор достаточно широко используется на автомобилях с передним приводом. Упругими элементами служат витые пружины или пневмобаллоны (особенно в автобусах и грузовых автомобилях).

Подвеска Де Дион



Была разработана в 1896 году фирмой Де Дион Бутон и представляла собой конструкцию, где корпус дифференциала отделен от оси. В подвеске Де Дион днище кузова автомобиля воспринимало крутящий момент, а ведущие колеса находились на жесткой оси. Таким образом, конструкция позволяла значительно снизить массу неамортизируемых деталей. Наиболее широко данную подвеску применяли в компании Alfa Romeo. Конечно, такая конструкция способна функционировать лишь на задней ведущей оси.
Вообще, подвеска Де Дион является промежуточным типом подвесок между зависимыми и независимыми. Только ведущий мост может быть оснащен данной подвеской, потому что изначально она разрабатывалась в качестве альтернативы ведущему мосту, и само собой подразумевалось, что на оси находятся ведущие колеса.
Соединение колес в подвеске Де Дион осуществлено легкой неразрезной подрессоренной балкой, редуктор основной передачи жестко прикреплен к кузову или раме, а вращение на колеса он передает через полуоси, на которых расположено по два шарнира. В итоге неподрессоренные массы сведены к минимуму, даже если сравнить эту подвеску с разными видами независимых вариантов. Иногда с целью усиления такого эффекта даже тормозные устройства переставляют ближе к дифференциалу, в результате чего неподрессоренными остаются лишь колеса и их ступицы.
Когда такая подвеска работает, длина полуосей изменяется. Это вынуждает конструировать их с шарнирами, имеющими равные угловые скорости и подвижность в продольном направлении (как на авто с передним приводом). В модели Rover 3500 были применены обычные карданные шарниры, поэтому для того, чтобы компенсировать это, балка была выполнена со скользящим шарниром специфической конструкции, который позволял увеличивать или сокращать свою ширину на определенную величину при отбое или сжатии подвески.
Таким образом, подвеску Де Дион можно считать одним из самых технически совершенных типов подвесок. Она по параметрам кинематики способна превзойти многие типы независимых конструкций. Уступить самым лучшим их представителям она могла бы, пожалуй, только на дороге с неровностями, да и то не по всем показателям. При этом, конечно, и стоимость ее превышает цены на многие типы независимых подвесок. Этим объясняется ее не слишком частое использование и преимущественно в спортивных автомобилях. К примеру, подвеску Де Дион содержали многие автомобили марки Alfa Romeo. Что касается недавних новичков, то обладателем такой подвески стал Smart.

Что такое зависимая и независимая подвеска, и какая из них лучше

Современные тест-драйвы приучили нас к понятиям «зависимая и независимая подвеска», и вторая в большинстве случаев не остается без своей доли похвалы, а первая – без тени упрека. В отдельных случаях – например, у Renault Duster – она и вовсе может разниться даже у одной модели в разных исполнениях. Что же такое зависимая и независимая подвеска, чем они отличаются, каковы их достоинства и недостатки, и стоит ли уделять им такое внимание при выборе нового автомобиля?

Для начала, говоря о типах подвески, стоит понять, о какой «зависимости» и «независимости» идет речь. А речь в них идет прежде всего о зависимости друг от друга колес одной оси при прохождении неровностей. Соответственно, зависимая подвеска – это такая подвеска, в которой ось жестко связывает между собой два колеса.

Из конструкции зависимой подвески напрямую следуют одновременно ее главный недостаток и некоторое преимущество: недостаток заключается в том, что при наезде одного колеса оси на неровность наклоняется и другое колесо оси, что снижает комфорт передвижения и равномерность сцепления колес с поверхностью, а преимущество – в том, что при движении по ровной дороге колеса, жестко закрепленные на оси, не меняют своего вертикального положения при прохождении поворотов, что обеспечивает равномерное и постоянное сцепление с поверхностью.

Однако недостатки зависимой подвески на этом не заканчиваются. Кроме зависимости колес друг от друга, распространение такой подвески в современных легковых автомобилях было сведено к нулю из-за больших неподрессоренных масс, а также необходимости сильно поднимать пол автомобиля для обеспечения полноценной артикуляции подвески, особенно в случае с ведущим мостом.

Говоря о зависимой подвеске, стоит отметить несколько важных фактов. Во-первых, зависимая подвеска в современных автомобилях практически не встречается на передней оси – там ее вытеснила более совершенная, легкая и удобная схема МакФерсон. На улицах еще можно встретить автомобили с мостом спереди – но это либо старые полноприводные внедорожники с двумя ведущими мостами, либо грузовики и автобусы. Таким образом, говоря о зависимой подвеске при выборе современного автомобиля, мы имеем в виду ее применение на задней оси.

Во-вторых, зависимая подвеска может быть разной конструкционно и присутствовать как на ведущей, так и на ведомой задней оси. В первом случае это мост, подвешенный на продольных рессорах или продольных направляющих рычагах: такая схема еще встречается на некоторых современных внедорожниках и пикапах. Во втором случае – это задняя балка, которая применяется на недорогих переднеприводных автомобилях. Иногда в конструкции такой балки применены торсионы, работающие на скручивание, и речь идет о так называемой полузависимой балке – но конструктивно это все та же зависимая подвеска с несколько иным принципом работы.

Независимая подвеска – это такая подвеска, в которой колеса одной оси не связаны друг с другом, и изменение положения одного колеса не оказывает влияния на другое.

В противовес зависимой подвеске, одним из основных преимуществ независимой является именно то, что при наезде одного колеса на неровность другое не меняет своего положения. Эта независимость работы подвесок на разных сторонах оси обеспечивает больший комфорт и более равномерное сцепление с поверхностью при прохождении неровностей. Кроме того, независимая подвеска обеспечивает меньшие неподрессоренные массы, а также позволяет работать над их уменьшением за счет изменения конфигурации и материалов изготовления элементов подвески – к примеру, алюминиевые рычаги на сегодняшний день являются довольно популярным способом снижения неподрессоренных масс у дорогих автомобилей. Один из недостатков – то, что параметры положения колеса вроде развала, схождения и ширины колеи могут меняться при работе подвески.

Конструктивных вариаций независимых подвесок существует намного больше, чем зависимых – за многие годы были разработаны схемы на продольных, косых и поперечных рычагах, многорычажные, пневматические, гидропневматические и активные подвески, и даже вариации с магнитореологическими амортизаторами, заполненными ферромагнитной жидкостью, изменяющей свои свойства под воздействием магнитного поля. Однако принципиальные цели разработки всех этих конструкций остались теми же, что и раньше: это обеспечение максимального комфорта при передвижении, стабильности в поведении автомобиля и улучшения его управляемости.

При выборе автомобиля стоит учитывать потенциальные сценарии его эксплуатации и собственные пожелания к стоимости его обслуживания. В целом здесь работает простой принцип «чем сложнее, тем дороже».

Зависимая подвеска более проста по конструкции и, соответственно, ее обслуживание будет более простым и дешевым, а ремонт ей, скорее всего, потребуется позже, чем независимой у автомобилей в одной ценовой категории. Однако, выбирая простоту и надежность, придется смириться с чуть меньшими комфортом и управляемостью. Отдельно стоит упомянуть внедорожники: в случае выбора автомобиля высокой проходимости зависимая мостовая подвеска (как минимум, сзади) является практически безальтернативным выбором.



Независимая подвеска имеет более сложную конструкцию – это означает, что с одной стороны, она обеспечит больший комфорт и более азартную управляемость, но при этом ее ресурс, скорее всего, окажется пониже, а ремонт не ограничится заменой пары сайлентблоков. Но, справедливости ради, стоит отметить, что ремонт и обслуживание многорычажных подвесок популярных автомобилей в настоящее время не является чем-то запредельно сложным или дорогим.

Таким образом, если вы готовы немного переплатить за больший комфорт, а сценарий использования автомобиля – преимущественно городской или по хорошим дорогам, то оптимальным выбором станет независимая подвеска. Если же при выборе машины вы стремитесь к максимальной экономичности в ремонте и обслуживании, или автомобиль будет эксплуатироваться в жестких условиях, где ресурс подвески приоритетнее комфорта и управляемости, то стоит предпочесть более простую зависимую подвеску

Устройство подвески грузового автомобиля

Подвеска осуществляет упругую связь рамы или кузова автомобиля с мостами или непосредственно с колесами, смягчая толчки и удары, возникающие при наезде колес на неровности дороги.

Устройство подвески грузового автомобиля:

  • упругие элементы;
  • направляющие устройства;
  • гасители колебаний;
  • стабилизаторы поперечной устойчивости.

Требования, предъявляемые к подвескам:

• оптимальная характеристика жесткости — зависимость между нормальной (перпендикулярно опорной поверхности) нагрузкой на колесо и деформацией (прогибом) подвески, измеряемая как нормальное перемещение центра колеса относительно кузова;

• оптимальная кинематика; работа направляющего устройства подвески при вертикальных перемещениях, крене либо галопировании (продольные угловые колебания) кузова автомобиля вызывает не только вертикальные перемещения колес, но также боковые и угловые перемещения как относительно дороги, так и относительно кузова;
• оптимальные характеристики демпфирования — гашение колебаний колес и кузова автомобиля, возникших в результате воздействия главным образом дорожных неровностей; может происходить вследствие трения в некоторых типах упругих элементов и в шарнирах направляющего устройства подвески;
• минимальное число не подрессоренных частей; к ним относятся колеса и шины, тормозные механизмы колес, поворотные кулаки, стойки подвески, мосты и т. п.;
• хороший контакт колеса с дорогой; при переезде автомобилем на большой скорости выпуклых неровностей (трамплинов) на дорожной
поверхности из-за недостаточного хода отбоя подвески, либо большой ее инерционности, возможен отрыв колеса от дороги;

• низкие уровень шума и вибрации; при эксплуатации автомобиля возникают скрипы из-за трения подвески в металлических шарнирах, резиновых опорах и упругих элементах и стуки в шарнирах из-за их изнашивания и образования зазоров;
• рациональная компоновочная схема.

подвески Макферсон

Устройство подвески грузового автомобиля:

а — зависимая; б — независимая шкворневая; в — независимая бесшкворневая; 1 — кронштейн; 2 — рессора; 3 — хомут; 4 — балка переднего моста; 5 — серьга; 6 — стремянка; 7 и 12 — рычаги; 8 — пружина; 9 — шкворень; 10— поворотный кулак; 11 — поворотная стойка; 13— поперечина подрамника.

Элементы независимой подвески

Устройство зависимой подвески

Устройство подвески грузового автомобиля ГАЗ-53:

1, 3 и 6 — кронштейны; 2 — лонжерон; 4 — шарнир; 5 — амортизатор; 7 и 12 — обоймы концов коренных рессорных листов; 8 и 13 — верхние и нижние опоры; 9 — буфер; 10 — стремянка; 11 — двойной коренной лист; 14 —торцовый упор.

Применение

Сейчас зависимые подвески используются только на тех автомобилях, которым важны перечисленные выше преимущества жёсткой связи между колёсами.

Это грузовики и легковые автомобили высокой проходимости, предназначенные для постоянной эксплуатации по плохим дорогами и при полном их отсутствии. Там гораздо важнее простота и прочность, чем тонкости стабильности и управляемости.

Существуют и компромиссные варианты, например независимая подвеска передней оси при неразрезном мосте сзади. Так устроено большинство современных джипов. Хотя наиболее бескомпромиссные внедорожники сохранили жёсткие балки спереди и сзади.

У бюджетных легковых машин на задней оси устанавливается так называемая полунезависимая подвеска, когда связывающая балка оси имеется, но она не жёсткая, а обладает определённой упругостью на скручивание. Такая схема дешевле, но её характеристики вполне приемлемы.

Независимая подвеска автомобиля ВАЗ-2105

На рис. 2 представлена независимая подвеска передних колес заднеприводного автомобиля ВАЗ-2105.
Упругим элементом подвески являются витые цилиндрические пружины 38, гасящим – гидравлические телескопические амортизаторы 40, направляющим устройством – верхние 13 и нижние 36 рычаги, а штанга 33 стабилизатора – упругий П-образный стержень.

Подвеска смонтирована на поперечине 30, которая закреплена на кузове автомобиля.

К переднему бурту нижнего рычага 36 приварен кронштейн крепления штанги стабилизатора 33.
В проушины рычагов 13 и 36 запрессованы шарниры на втулках 25, изготовленных из высокоэластичной резины.

С обоих концов шарниры зажаты упорными шайбами 26, которые стягиваются самоконтрящимися гайками, навернутыми на оси 35 и 22. Резиновые шарниры в эксплуатации не требуют регулировки и смазывания.

Ось верхнего рычага установлена в усилителе кузова. Ось нижнего рычага привернута болтами 37 к нижней части поперечины. Между осью и поперечиной установлены дистанционная шайба 28 и регулировочные шайбы 27 для регулировки углов установки передних колес.

Поворотная цапфа 5 поворачивается и качается на шаровых шарнирах.
Нижний шарнир состоит из стального шарового пальца 49 с полусферической закаленной головкой и полусферического металлического вкладыша–подшипника 48, надетого на палец. Головка пальца и вкладыш размещены в штампованном корпусе.
Для устранения зазоров в корпус с натягом вставлен резинопластмассовый вкладыш 47, прижимающийся своей пластмассовой облицовкой к шаровой головке пальца.

Верхний шарнир имеет сферическую закаленную головку, установленную в полимерный подшипник 12 скольжения. Нижний конический конец пальца гайкой 9 фиксируется в верхнем рычаге поворотного кулака 10. Головки верхнего и нижнего шарниров защищены от пыли гофрированными резиновыми чехлами 11.
Ход переднего колеса вверх ограничивается упором верхнего рычага подвески в резиновый буфер 13.

Пружина 38 подвески своим нижним концом опирается через опорную чашку 44 на нижний рычаг 36 подвески. Верхним концом через опорную чашку 21 и резиновую прокладку 20 – на силовой элемент передней части кузова.
Резиновая прокладка и резиновые втулки 25 изолируют кузов от передачи шума и вибрации через пружину подвески. Прямой металлический контакт между подвеской и кузовом отсутствует.

Амортизатор 40 своим верхним концом крепится к опорному стакану 17 через две резиновые подушки 18. Нижняя проушина амортизатора крепится через болт 41 и резиновые втулки к нижнему рычагу 36 подвески.

Стабилизатор поперечной устойчивости установлен в подушках-опорах 32, которые вставлены в кронштейны 31, привернутые к продольным балкам кузова. Загнутые концы стабилизатора с помощью подушек-опор 32 и обойм 39 прикреплены к нижним рычагам подвески.

Передняя независимая подвеска автомобиля ВАЗ-2109

Передняя подвеска переднеприводных автомобилей ВАЗ – независимая телескопическая с амортизаторными стойками типа Макферсон изображена на рис. 2 .

Амортизаторная телескопическая стойка 8 нижним концом соединена с поворотным кулаком 12 с помощью штампованного кронштейна 11 и двух болтов. Верхний болт 10 с эксцентриковой шайбой 9 является регулировочным. С его помощью регулируется развал переднего колеса, так как при повороте болта изменяется положение поворотного кулака относительно амортизаторной стойки.

Верхний конец стойки 8 через резиновую опору 1 связан с кузовом. Шариковый подшипник 30, вмонтированный в опору, обеспечивает вращение стойки при повороте управляемых колес. Резиновая опора обеспечивает качание стойки при перемещении колеса и гашение высокочастотных вибраций.

Нижний поперечный рычаг 21 соединен с поворотным кулаком 12 шаровым шарниром 20. А с кронштейном 28 кузова – резинометаллическим шарниром. Растяжка 27 нижнего рычага связана с ним и кронштейном на кузове автомобиля через резинометаллические втулки.
Шайбы 22 служат для регулировки продольного наклона оси поворота управляемых колес.

Стержень стабилизатора 24 поперечной устойчивости крепится к кузову автомобиля через резиновые опоры 25, а к нижним рычагам подвески – через стойки 23 с резинометаллическими шарнирами.
Концы стержня стабилизатора одновременно выполняют функции дополнительных растяжек нижних рычагов подвески, которые, как и растяжка 27, воспринимает продольные силы и их моменты, передаваемые от передних ведущих колес на кузов.

Телескопическая стойка 8 является одновременно гидравлическим амортизатором. На ней установлена витая цилиндрическая пружина 5 между опорными чашками 2 и 6, а также буфер сжатия 3, ограничивающий ход колеса вверх. При ходе колеса вверх буфер упирается в опору 2, находящуюся в верхней части стойки. Буфер сжатия находится на защитном кожухе 29, который предохраняет шток амортизаторной стойки от загрязнений и механических повреждений.
Рулевой привод воздействует на стойку через поворотный рычаг 7. Внутри амортизаторной стойки находится гидравлический буфер отдачи, который ограничивает ход колеса вниз.

Упругие элементы — Энциклопедия журнала "За рулем"

В качестве упругих устройств в подвесках современных автомобилей используют металлические и неметаллические элементы. Наибольшее распространение получили металлические устройства: пружины, листовые рессоры и торсионы.

Пружина подвески автомобиля с переменной жесткостью

Наиболее широко (особенно в подвесках легковых автомобилей) применяются витые пружины, изготавливаемые из стального упругого стержня круглого сечения.
При сжатии пружины по вертикальной оси, ее витки сближаются и закручиваются. Если пружина имеет цилиндрическую форму, то при ее деформации расстояние между витками сохраняется постоянным и пружина имеет линейную характеристику. Это значит, что деформация цилиндрической пружины всегда прямо пропорциональна приложенному усилию, а пружина имеет постоянную жесткость. Если изготовить витую пружину из прутка переменного сечения или придать пружине определенную форму (в виде бочонка или кокона), то такой упругий элемент будет иметь переменную жесткость. При сжатии такой пружины вначале будут сближаться менее жесткие витки, а после их соприкосновения в работу вступят более жесткие. Пружины переменной жесткости широко применяются в подвесках современных легковых автомобилей.
К достоинствам пружин, применяемых в качестве упругих элементов подвесок, следует отнести их малую массу и возможность обеспечения высокой плавности хода автомобиля. В то же время пружина не может передавать усилия в поперечной плоскости и ее применение требует наличия в подвеске сложного направляющего устройства.

Задняя рессорная подвеска:
1 — проушина рессоры;
2 — резиновая втулка;
3 — кронштейн;
4 — втулка;
5 — болт;
6 — шайбы;
7 — палец;
8 — резиновые втулки;
9 — пружинная шайба;
10 — гайка;
11 — кронштейн;
12 — втулка резиновая;
13 — втулка;
14 — пластина серьги;
15 — болт;
16 — штанга стабилизатора;
17 — коренной лист;
18 — листы рессоры;
19 — резиновый буфер хода сжатия;
20 — стремянки;
21 — накладка;
22 — балка заднего моста;
23 — амортизатор;
24 — хомут;
25 — лонжерон рамы;
26 — кронштейн стабилизатора;
27 — серьга стабилизатора

Листовая рессора служила упругим элементом подвески еще на гужевых экипажах и первых автомобилях, но она продолжает применяться и в наши дни, правда в основном на грузовых автомобилях. Типичная листовая рессора состоит из набора скрепленных между собой листов различной длины, изготовленных из пружинной стали. Листовая рессора обычно имеет форму полуэллипса.

Способы крепления рессор:
а — с витыми ушками;
б — на резиновых подушках;
в — с накладным ушком и скользящей опорой

Листы, из которых состоит рессора, имеют различную длину и кривизну. Чем меньше длина листа, тем больше должна быть его кривизна, что необходимо для более плотного взаимного прилегания листов в собранной рессоре. При такой конструкции уменьшается нагрузка на самый длинный (коренной) лист рессоры. Листы рессоры скрепляют между собой центровым болтом и хомутами. С помощью коренного листа рессора прикрепляется шарнирно обоими концами к кузову или раме и может передавать усилия от колес автомобиля на раму или кузов. Форма концов коренного листа определяется способом крепления его к раме (кузову) и необходимостью обеспечения компенсации изменения длины листа. Один из концов рессоры должен иметь возможность поворачиваться, а другой поворачиваться и перемещаться.
При деформации рессоры ее листы изгибаются и изменяют свою длину. При этом происходит трение листов друг о друга, и поэтому они требуют смазки, а между листами рессор легковых автомобилей устанавливают специальные антифрикционные прокладки. В то же время наличие трения в рессоре позволяет гасить колебания кузова и в некоторых случаях дает возможность обойтись без применения в подвеске амортизаторов. Рессорная подвеска имеет простую конструкцию, но большую массу, что и определяет наибольшее ее распространение в подвесках грузовых автомобилей и некоторых легковых автомобилях повышенной проходимости. Для уменьшения массы рессорных подвесок и улучшения плавности хода иногда применяются малолистовые и однолистовые рессоры с листом переменного по длине сечения. Довольно редко в подвесках применяются рессоры, изготовленные из армированной пластмассы.

Торсионная подвеска. В задней подвеске автомобиля Peugeot 206 используются два торсиона, соединенные с продольными рычагами. В направляющем устройстве подвески применяются трубчатые рычаги, установленные под углом к продольной оси автомобиля

Торсион — металлический упругий элемент, работающий на скручивание. Обычно торсион представляет собой сплошной металлический стержень круглого сечения с утолщениями на концах, на которых нарезаны шлицы. Встречаются подвески, в которых торсионы изготовлены из набора пластин или стержней (автомобили ЗАЗ). Одним концом торсион крепится к кузову (раме), а другим к направляющему устройству. При перемещениях колес торсионы закручиваются, обеспечивая упругую связь между колесом и кузовом. В зависимости от конструкции подвески торсионы могут располагаться как вдоль продольной оси автомобиля (обычно под полом), так и поперек. Торсионные подвески получаются компактными и легкими и дают возможность регулировки подвески путем предварительного закручивания торсионов.
Неметалические упругие элементы подвесок делятся на резиновые, пневматические и гидропневматические.
Резиновые упругие элементы присутствуют практически во всех конструкциях подвесок, но не в качестве основных, а как дополнительные, используемые для ограничения хода колес вверх и вниз. Применение дополнительных резиновых ограничителей (буферов, отбойников) ограничивает деформацию основных упругих элементов подвески, увеличивая ее жесткость при больших перемещениях и предотвращая удары металла по металлу. В последнее время резиновые элементы все чаще заменяются устройствами из синтетических материалов (полиуретан).

Упругие элементы пневматических подвесок:
а — рукавного типа;
б— двойные баллоны

В пневматических упругих элементах используются упругие свойства сжатого воздуха. Упругий элемент представляет собой баллон, изготовленный из армированной резины, в который подается под давлением воздух от специального компрессора. Форма пневмобаллонов может быть различной. Получили распространение баллоны рукавного типа (а) и двойные (двухсекционные) баллоны (б).
К преимуществам пневматических упругих элементов подвесок следует отнести высокую плавность хода автомобиля, небольшую массу и возможность поддержания постоянным уровня пола кузова, независимо от загрузки автомобиля. Подвески с пневматическими упругими элементами применяют на автобусах, грузовых и легковых автомобилях. Постоянство уровня пола грузовой платформы обеспечивает удобство погрузки и разгрузки грузового автомобиля, а для легковых автомобилей и автобусов — удобство при посадке и высадке пассажиров. Для получения сжатого воздуха на автобусах и грузовых автомобилях с пневматической тормозной системой используются штатные компрессоры, приводимые в действие от двигателя, а на легковых автомобилях устанавливают специальные компрессоры, как правило, с электроприводом (Range Rover, Mercedes, Audi).

Пневмоподвеска. На новых автомобилях Mercedes Е-класса вместо пружин стали применяться пневматические упругие элементы

Использование пневматических упругих элементов требует применения в подвеске сложного направляющего элемента и амортизаторов. Подвески с пневматическими упругими элементами некоторых современных легковых автомобилей имеют сложное электронное управление, которое обеспечивает не только постоянство уровня кузова, но и автоматическое изменение жесткости отдельных пневмобаллонов на поворотах и при торможении, для уменьшения крена кузова и клевков, что в целом повышает комфортабельность и безопасность движения.

Гидропневматический упругий элемент:
1 — сжатый газ;
2 — корпус;
3 — жидкость;
4 — к насосу;
5 — к амортизаторной стойке

Гидропневматический упругий элемент представляет собой специальную камеру, разделенную на две полости эластичной мембраной или поршнем.
Одна из полостей камеры заполнена сжатым газом (обычно азотом), а другая жидкостью (специальным маслом). Упругие свойства обеспечиваются сжатым газом, поскольку жидкость практически не сжимается. Перемещение колеса вызывает перемещение поршня, находящегося в цилиндре, заполненном жидкостью. При ходе колеса вверх поршень вытесняет из цилиндра жидкость, которая поступает в камеру и воздействует на разделительную мембрану, которая перемещается и сжимает газ. Для поддержания необходимого давления в системе используется гидравлический насос и гидроаккумулятор. Изменяя давление жидкости, поступающей под мембрану упругого элемента, можно изменять давление газа и жесткость подвески. При колебаниях кузова жидкость проходит через систему клапанов и испытывает сопротивление. Гидравлическое трение обеспечивает гасящие свойства подвески. Гидропневматические подвески обеспечивают высокую плавность хода, возможность регулировки положения кузова и эффективное гашение колебаний. К основным недостаткам такой подвески относится ее сложность и высокая стоимость.

Упругие элементы автомобильной подвески.


Упругие элементы подвески



К наиболее распространенным упругим элементам автомобильной подвески относятся рессоры, пружины, торсионные валы и пневматические баллоны. Возможно выполнение упругих элементов и других типов – пневматических цилиндров, резиновых демпферов, гидропневматических устройств и т. п., но такие упругие элементы в конструкции современных автомобильных подвесок практически не применяются, если не считать таковыми резиновые буферы, отбойники, сайлентблоки и подушки рессор, которые тоже предназначены для снижения жесткости при взаимодействии элементов подвески с частями неподрессоренных масс и несущей системы.

***

Рессоры

Автомобильная рессора представляет собой пакет стальных листов выгнутой формы и различной длины, скрепленных между собой. Листы могут иметь прямоугольное, трапециевидное, Т-образное сечение и сечение в виде короба с полками.

Изгиб рессорных листов чаще всего выполняется плавной эллиптической конфигурации, поэтому такие рессоры называют полуэллиптическими. Встречаются рессоры и других форм, некоторые из которых предствлены на рисунке параграфа.
Кривизна разных листов рессоры не одинакова и зависит от их длины – она увеличивается с уменьшением длины листов, чем обеспечивается их плотное прилегание в собранном виде и разгрузку крайнего (самого длинного) листа 1, который называется коренным.

Листы рессор в собранном виде фиксируются с помощью стяжного болта 2 (рис. 1, а) и хомутов 3. В конструкции некоторых автомобильных рессор стяжной болт не предусматривается. Фиксация рессорных листов от взаимного относительного перемещения может осуществляться посредством специальных бобышек и углублений, выполненных в листах.

Коренной лист 1, имеющий наибольшую длину и толщину, крепится своими концами к кузову, а средней частью – к мосту. Как правило, один конец коренного листа крепится к кузову жестко, а другой свободно опирается на специальный кронштейн несущей системы (рамы или кузова) или крепится посредством серьги, что позволяет ему перемещаться при деформации рессоры.
Иногда оба конца рессоры крепятся к раме или кузову автомобиля посредством кронштейнов с массивными резиновыми подушками, что позволяет обоим концам рессоры перемещаться при ее деформации.

Поскольку конструкция рессорной подвески предотвращает продольное перемещение мостов с колесами относительно несущей системы автомобиля (рамы, кузова), такая подвеска не нуждается в направляющих элементах. Исключение составляют балансирные рессорные подвески, удерживающие на двух рессорах два моста, образующих тележку. При этом жесткая связь рессоры с мостами отсутствует и возможно их продольное перемещение относительно рамы автомобиля.
Поэтому в балансирных рессорных подвесках в качестве направляющих элементов применяют специальные штанги, шарнирно соединенные с мостами балансирной тележки и рамой автомобиля.

Поскольку между листами рессоры во время работы присутствуют силы трения, способствующие гашению колебаний, рессора выполняет часть функции гасящего элемента подвески. Трение между рессорными листами приводит к из интенсивному изнашиванию и потере упругих свойств, что может вызвать поломку отдельных листов и даже всей рессоры. Поэтому листы рессор при сборке смазывают графитной смазкой, обеспечивающей снижение сил трения и стойкой к неблагоприятным дорожным условиям (грязь, влага).
На легковых автомобилях для уменьшения трения между листами могут устанавливаться антифрикционные (чаще всего – полимерные) прокладки или шайбы, которые крепятся к листам посредством специальных технологических выступов, отверстий или ниш.

Рессорные листы изготавливают из высококачественной пружинной стали, обладающей повышенными упругими свойствами. Тем не менее, в процессе длительной эксплуатации, особенно, в тяжелых дорожных условиях, рессора теряет свои упругие свойства и эллипсоидную форму. В таких случаях рессора подвергается ремонту – разбирается на листы и каждый из них прокатывается в специальных станках для восстановления эллиптичной формы, которая обеспечивает надлежащую упругость.

Рессорные стали

Для изготовления рессор применяются специальные пружинно-рессорные стали, обладающие рядом свойств, среди которых следует отметить упругость и твердость. Марки сталей, наиболее широко применяемые для изготовления рессорных листов отечественных автомобилей, приведены ниже.

  • ГАЗ-24 Волга, Москвич (412, 2140 и др.) - Сталь 50ХГА
  • ГАЗ (52, 53 и др.) - Сталь 50ХГ
  • МАЗ, ЗИЛ-130 и модификации - Сталь 60С2
  • КамАЗ - передние - Сталь 60С2, задние - Сталь 60С2ХГ
Достоинства и недостатки рессорных подвесок

К преимуществам листовых рессор можно отнести следующие свойства:

  • способность одновременно выполнять функции упругого, направляющего и гасящего элементов;
  • простота изготовления и хорошая ремонтопригодность.

Недостатки рессор:

  • повышенная масса;
  • сравнительно небольшая долговечность;
  • наличие сухого трения между листами, требующего применения смазки и, соответственно, технического обслуживания;
  • сравнительно невысокий диапазон вертикальных перемещений мостов относительно несущей системы и, соответственно, ограниченное обеспечение плавности хода автомобиля.

К недостаткам рессорной подвески следует отнести, также, опасные последствия, к которым может привести поломка рессоры при движении автомобиля, поскольку она выполняет функции направляющего элемента моста.

***



Пружины

Пружины (рис. 1, б) в качестве упругого элемента применяются, как правило, на независимых подвесках. Наибольшее распространение получили цилиндрические витые пружины, изготавливаемые из стального прутка круглого сечения. Поскольку особенности конструкции пружины позволяют получать более широкий диапазон перемещений элементов подрессоренных и неподрессоренных масс автомобиля, пружинные подвески способны обеспечивать лучшую плавность хода по сравнению с рессорной подвеской.
Упругий элемент в виде пружины состоит из одной детали, поэтому отсутствует трение, присущее листам рессоры. Благодаря этому пружина не нуждается в каком-либо уходе в период эксплуатации.
Тем не менее, как и рессорные листы, пружина способна терять форму (проседать) и упругость, поэтому после определенного периода эксплуатации может быть отремонтирована восстановлением первоначальной высоты путем растяжки.
Пружинные упругие элементы менее подвержены поломкам по сравнению с рессорными листами, поэтому их можно считать более надежными.

При установке на автомобиль пружины в качестве упругого элемента, она верхним концом упирается в специальные элементы несущей системы (рамы, кузова), выполненные в виде колпака или чашки, а нижним концом – опирается на аналогичные элементы моста или нижних рычагов подвески.

Демонтаж пружины из подвески, как и ее монтаж, требуют соблюдения определенных мер предосторожности, поскольку сжатая пружина при высвобождении может травмировать работника.

Технология изготовления пружин подвески

Поскольку пружина являются ответственным элементом подвески, от работы которого зависят не только комфорт, но и безопасность движения, при изготовлении пружин используют специальные стали и технологии.
В качестве примера ниже приведена технология изготовления пружин для подвески отечественных автомобилей марки «ВАЗ».

Для изготовления пружин подвески автомобилей марки «ВАЗ» используют прокатанный пруток круглого сечения из пружинной стали марки 60С2ГФ. Сначала прутки обрабатывают на токарном станке до нужного диаметра, затем нагревают и навивают спиралью.
После этого заготовку закаливают, отпускают и подвергают дробеструйной обработке в специальной камере, очищая от окалины, упрочняя поверхность и повышая усталостную прочность.

После дробеструйной обработки пружину подвергают холодной осадке (заневоливанию) - трижды сжимают до соприкосновения витков. Заключительный этап изготовления заключается в нанесении на пружину защитного эмалевого или эпоксидного покрытия для предотвращения коррозии.
Готовую пружину обязательно подвергают контрольному испытанию статической нагрузкой. При этом нагружают пружину определенным усилием (в соответствии с моделью пружины) и измеряют ее длину после сжатия - осадка пружины от контрольной нагрузки должна находиться в пределах установленных заводским стандартом требований.

Достоинства и недостатки пружинных подвесок

Преимущества пружины:

  • небольшая масса;
  • сравнительно высокая долговечность;
  • высокая плавность хода;
  • относительная простота в изготовлении;
  • отсутствие потребности в смазочных материалах и техническом обслуживании.

Недостатком пружины по сравнению с рессорой является невозможность использовать ее в качестве направляющего элемента подвески, поэтому в пружинных подвесках необходимы отдельные направляющие элементы в виде тяг, распорок и т. п., удерживающие колеса от продольных перемещений при движении. Это приводит к усложнению конструкции подвески. Кроме того, из-за отсутствия в пружине трения в составе пружинной подвески обязательно применяются специальные гасящие элементы – амортизаторы, поскольку колебания в пружине затихают значительно дольше, чем, например, в рессоре.

***

Торсионы

Торсионные подвески находят применение на многоосных автомобилях с независимой подвеской, на легковых автомобилях малого и большого класса, а также на некоторых типах автомобильных прицепов. На многих моделях спортивных и гоночных автомобилей этот тип подвески применяется из-за малых габаритов и массы.
Широко применяются торсионные подвески на военной технике и машинах высокой проходимости.

Торсион представляет собой стальной упругий стержень, работающий на скручивание, который может быть выполнен сплошным или пустотелым.
Для крепления торцов торсиона на его концах выполняются утолщения со шлицами или в форме шестигранника.
Одним концом торсион входит в ответные шлицы на несущей системе (раме или кузове) автомобиля, а другим – в шлицы рычага подвески. При перемещении колеса по неровностям дороги торсион закручивается, обеспечивая упругую связь колеса с рамой или кузовом автомобиля.

Торсионы имеют те же преимущества, что и пружины, однако они более компактны, что позволяет размещать их в различных местах автомобиля. Кроме того, они лучше защищены от механических повреждений.
Тем не менее, они менее долговечны, чем пружины и дороже в изготовлении, чем листовые рессоры.

***

Пневматические подвески

Пневматической называется подвеска, в которой роль упругого элемента выполняет сжимающийся газ, обычно воздух, но могут применяться и другие газы, например, азот. Рабочий газ заключен в резинотканевый баллон - пневмобаллон (рис. 1, г), который может иметь различную форму и конструкцию.
Кордная ткань выполняется из полиамидных волокон (нейлона или капрона) и защищена от повреждений поверхностными слоями резины.

Положительным качеством пневмобаллонной подвески является возможность изменения давления рабочего газа в баллонах, что позволяет изменять несущую способность и упругие свойства подвески в автоматическом режиме, в зависимости от степени загрузки транспортного средства. Давление в баллонах регулируется специальным регулятором положения несущей системы (кузова или рамы) в зависимости от статической нагрузки (количества пассажиров или груза).

При увеличении нагрузки, кузов проседает и воздействует на датчик или чувствительный элемент регулятора, после чего впускной клапан регулятора открывается и подает в пневмобаллоны дополнительно сжатый воздух (или газ) из пневмосистемы автомобиля (или из емкости для хранения запаса газа), повышая давление в пневмобаллонах, после чего несущая способность подвески увеличивается. При уменьшении нагрузки на кузов регулятор выпускает часть воздуха из пневмобаллонов, уменьшая жесткость подвески.

Преимущества пневматической подвески:

  • возможность изменения жесткости при различных нагрузках в кузове;
  • сохранение постоянства ходов подвески;
  • получение переменного и поддержание постоянного дорожного просвета;
  • небольшая масса;
  • относительно высокий срок службы (в три-пять раз выше, чем у листовых рессор).

Тем не менее, такие подвески применяются ограниченно по причине сложности и, соответственно, стоимости изготовления.
Пневматические подвески находят применение в некоторых марках автобусов, грузовых автомобилей средней и большой грузоподъемности, а также прицепах и полуприцепах.
По понятным причинам, пневматическая подвеска применима на транспортных средствах, оборудованных компрессором для получения сжатого газа. Перевозка запаса сжатого газа в отдельных баллонах приводит к существенному усложнению конструкции транспортного средства.

***

Амортизаторы подвески


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Из чего состоит подвеска автомобиля

Подвеска любого современного автомобиля – это особый элемент, служащий переходным звеном между дорогой и кузовом. И сюда входят не только передние и задние мосты и колёса, но и целая совокупность механизмов, деталей, пружин и различных узлов.

Чтобы провести профессиональный ремонт, автомобилисту необходимо знать, из чего состоит подвеска автомобиля. В этом случае он сможет быстро обнаружить неисправность, провести замену детали или провести отладку.

Основные функции подвески

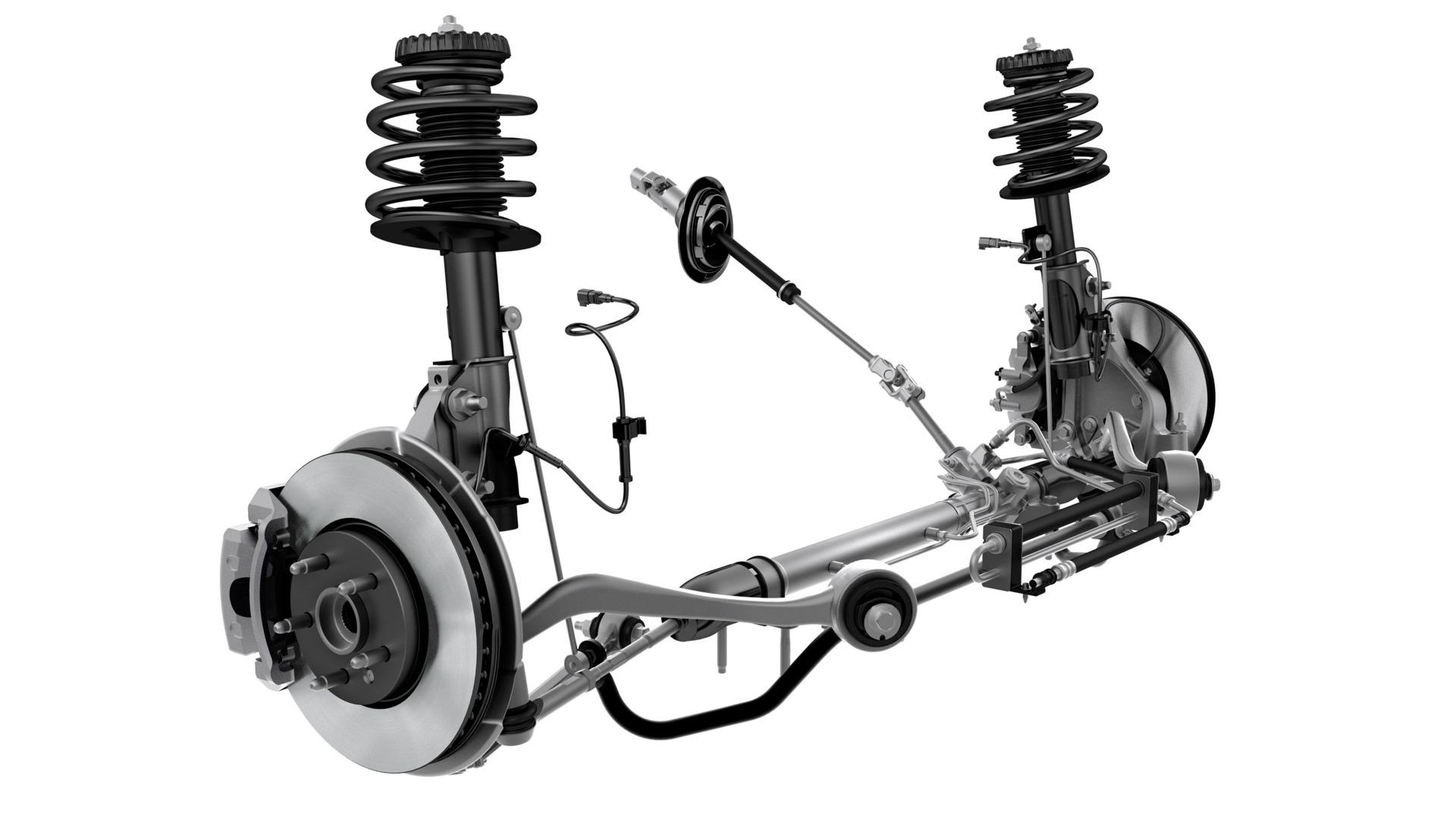

Устройство подвески

Подвеска любого современного автомобиля призвана выполнять несколько основных функций:

  1. Соединение мостов и колёс с основной несущей системой – рамой и кузовом.
  2. Передача крутящего момента от двигателя и основной несущей силы.
  3. Обеспечение необходимой плавности хода.
  4. Сглаживание дорожных неровностей.

Все производители работают над повышением эффективности, надёжности и прочности подвески, внедряя более продвинутые решения.

Разновидности подвесок

Зависимая

Классические автомобильные подвески уже давно ушли в прошлое. Сейчас такие системы стали более сложными. Выделяют две основных разновидности:

  1. Зависимая.
  2. Независимая.

Независимая

Подавляющее большинство легковушек оснащается независимой подвеской. Она позволяет добиться большего комфорта и безопасности. Суть такой конструкции заключается в том, что колеса, располагающиеся на одной оси, никак жестко не связаны друг с другом. Благодаря этому, когда одно колесо наезжает на какую-то неровность, другое не меняет своего положения.

В случае с зависимой подвеской колёса соединяются жёсткой балкой и представляют собой фактически монолитную конструкцию. В результате этого пара движется синхронно, что не очень удобно.

Основные группы элементов

Расположение элементов подвески

Как уже было сказано, современная подвеска – это сложная система, где каждый элемент выполняет свою задачу, причем функций у каждой детали, узла или агрегата может быть сразу несколько. Все элементы перечислить очень трудно, поэтому специалисты обычно выделяют некие группы:

  1. Элементы, обеспечивающие упругость.
  2. Направляющие элементы.
  3. Амортизирующие элементы.

Для чего предназначается каждая из групп

Амортизатор

Упругие элементы предназначаются для сглаживания вертикальных сил, возникающих из-за неровностей дороги. Направляющие элементы отвечают непосредственно за связь с несущей системой. Амортизаторы гасят любые колебания и обеспечивают комфортность езды.

Основным упругим элементом являются рессоры. Они смягчают удары, колебания и негативные вибрации. Рессора – это большая и мощная пружина, отличающаяся высокой сопротивляемостью.

Устройство амортизатора

Одним из основных элементов подвески являются амортизаторы, выполняющие гасящие функции. Они состоят из:

  • верхней и нижней проушин, предназначенных для крепления всего амортизатора;
  • защитного кожуха;
  • цилиндра;
  • штока;
  • поршня с клапанами.

Гашение колебаний происходит в результате воздействия силы сопротивления, возникающих при перетекании жидкости или газа из одной ёмкости в другую.

Стабилизатор поперечной устойчивости

Ещё одной важной составляющей является стабилизатор поперечной устойчивости. Он необходим для повышения безопасности. Благодаря ему автомобиль во время движения на больших скоростях не так сильно отклоняется в стороны.

Подвеска играет ключевую роль в определении ходовых качеств легкового автомобиля. Многие производители стараются подобрать качественные детали и серьёзно подходят к вопросам оснащения. Нередко производители используют подвески той или иной компании, которая уже давно заявила о себе и доказала свою надёжность.

Видео

Посмотрите видео, в котором проводится обзор подвески на примере Nissan Almera G15:

Читайте другие наши статьи:

Как провести диагностику подвески

Какие подвески бывают

Тюнингуем подвеску самостоятельно

Руководство для начинающих по типам автомобильных подвесок и их значению

Вы когда-нибудь слышали, чтобы покупатель машины спрашивал, какая подвеска у машины, на которую он / она смотрит? Не часто, правда? Однако это не значит, что он менее важен, чем, скажем, двигатель автомобиля. Фактически, это одна из вещей, с которой вам нужно ознакомиться, если для вас важен комфорт при езде. Автомобильная подвеска не только обеспечивает удобство ваших ягодиц на сиденье, но также обеспечивает стабильную управляемость и торможение.

Вы спросите, насколько важна система подвески? Без него вы не сможете удерживать колеса на земле при поворотах на определенных скоростях - поговорим о крене кузова. Да, ваша машина может буквально повалиться вбок, но благодаря подвеске этого не произойдет, верно? Чтобы лучше понять это, плохие системы подвески приводят к большему количеству отказов, поскольку амортизаторы не поглощают удары о неровности, а пружины могут не расширяться вовремя, чтобы ваши шины оставались на земле.

Помимо частоты отказов и управляемости, неисправные системы подвески также являются причиной лязгающих звуков при перекатывании и прохождении лежачих полицейских.Проще говоря, системы подвески предназначены не только для комфорта езды, они также способствуют безопасности на дороге и стабилизации автомобиля. Теперь, когда у вас есть смутное представление о том, насколько важна система подвески, вы должны быть готовы узнать о ее различных типах.

Зависимая подвеска

Система подвески состоит из пружин, которые могут быть как винтовой, так и листовой.Тяги / рычаги и амортизаторы также составляют систему и удерживают колесо на земле. Однако существуют различные установки, и некоторые из них не так просты, как спираль и пружина, прикрепленные к колесу. На сегодняшний день известны две общие классификации подвесных систем; зависимые и независимые. Зависимая система подвески подразумевает наличие балки или оси, которая соединяет левое колесо с правым, поэтому они работают в тандеме друг с другом. Эта классификация подвески может быть основана на комбинации листовых рессор и амортизаторов или винтовых пружин и амортизаторов.Эта простая конструкция делает его прочным и дешевым, что позволяет производителям использовать его в автомобилях массового потребления, требующих долговечности и доступности.

1. Торсионная балка

Система подвески с торсионной балкой, также известная как подвеска с поворотной балкой, проста и имеет низкую стоимость. Обычно в задней части системы используются продольные рычаги, интегрированные с поперечиной, которая поворачивается при движении колес.Если изобразить это на графике, то это будет середина твердой оси и независимой подвески. Конструкция позволяет сделать кабину более просторной, поскольку система подвески более компактна и проста. Кроме того, он относительно дешевле в производстве и в то же время жесткий. Его часто можно найти на более доступных и небольших седанах и хэтчбеках, таких как Honda Jazz .

2. Ведущий мост

Ведущая ось - это просто ведомая цельная ось.Это означает, что он передает мощность на колесо, в отличие от своего аналога с торсионной балкой, у которого нет мощности, подаваемой на колеса. Задние подвески с ведущим мостом обычно используются в автобусах, легких грузовиках, а также некоторых легких и средних внедорожниках и пикапах . Система может приводиться в действие винтовой или листовой пружиной. Также важно отметить, что, поскольку система более прочная, она более надежна при работе с большими нагрузками.

Независимая подвеска

В отличие от своего аналога, этот тип подвески не имеет штанги, соединяющей оба колеса.Скорее, каждое колесо снабжено собственной комбинацией пружины и амортизатора, что обеспечивает более комфортное катание. Это связано с тем, что неровность или выбоина, которая затрагивает одно колесо, не влияет на другое - это означает, что когда одно колесо толкается вверх из-за неровности, соседнее колесо останется на земле без изменений. Независимые системы подвески могут использоваться как спереди, так и сзади, при этом первые широко распространены в настоящее время, чтобы удерживать передние колеса на земле и направлять автомобиль в правильном направлении.

Существуют различные варианты независимой подвески.Благодаря постоянному технологическому прогрессу автомобильная промышленность теперь имеет в своем списке несколько, и каждая из них имеет свои преимущества и недостатки. Без дальнейшего промедления, вот три распространенные формы независимых систем подвески.

1. Стойка Макферсон

В этом типе независимой подвески используется либо поперечный рычаг, либо существенное звено сжатия, которое стабилизируется вторичным звеном.Некоторые называют это амортизатором, встроенным в цилиндрическую пружину. Обычно он встречается под автомобилями с передним приводом, такими как Kia Soluto . Стойка MacPherson является одной из самых экономичных независимых систем подвески, поскольку в ней используется меньше деталей, а это означает, что ее проще и легче производить.

Стойка Макферсон - один из распространенных типов среди систем независимой подвески. Благодаря своей простоте он не занимает много места, что делает его идеальным вариантом для небольших и более компактных автомобилей.Простота конструкции также означает, что их легче производить и устранять неисправности, чем другие типы независимых подвесок.

2. Двойной рычаг

Как следует из названия, с колесом соединены два рычага в виде поперечных рычагов. Каждый из них имеет разные монтажные позиции: одно у колеса и другое у рамы автомобиля. Поперечные рычаги этой системы аналогичны поперечным рычагам стойки Макферсон, так как они также имеют винтовые пружины и амортизаторы.Существует несколько конфигураций подвески на двойных поперечных рычагах, но мы оставим это для более подробной статьи.

Одно из преимуществ двойных поперечных рычагов - это увеличение отрицательного развала из-за вертикального перемещения верхних и нижних рычагов. В этом контексте внешнее колесо вашего автомобиля в поворотах сохранит оптимальный контакт с дорогой, что приведет к лучшему сцеплению и управляемости. Это означает, что когда ваша машина наклоняется в сторону в повороте, колесо остается перпендикулярно дороге, что обеспечивает максимальное соприкосновение шины с землей.

3. Многоканальный

Если в подвеске на двойных поперечных рычагах используются два рычага, соединенных с колесом и рамой транспортного средства, в системе многорычажной подвески используются по меньшей мере три боковых рычага и один или несколько продольных рычагов. Многорычажная независимая подвеска относительно дороже, чем две вышеупомянутые установки, а также более сложна и запутана по своей структуре. Несмотря на это, это стало обычным явлением для современных автомобилей, установка которых включает в себя передние стойки Макферсона и многорычажную подвеску сзади.Однако из-за стоимости производства таких систем они в основном встречаются на более дорогих автомобилях или автомобилях, относящихся к категории премиум.

Благодаря большему количеству звеньев, подключенных к колесу, эта система подвески может двигаться более свободно, чем две другие, так как она может охватывать различные углы. Другое дело, что благодаря своей конструкции он предлагает больше возможностей для достижения различных углов установки колес. Вы можете встретить многорычажные подвески на внедорожниках, седанах или спортивных автомобилях.

Разъяснение автомобильной подвески (автомобильная подвеска)

Для тех, кто ежедневно водит машину, они не могут смеяться над подвеской.Он предотвращает слишком много нежелательных рывков в вашем автомобиле во время езды по неровной дороге и в долгосрочной перспективе помогает предотвратить серьезные заболевания, такие как необратимые травмы спины. Несмотря на то, что они являются одной из самых важных частей автомобиля, их часто упускают из виду и вообще не принимают во внимание. Тем не менее, это сообщение в блоге будет подробным объяснением того, как работает автомобильная подвеска и как работают разные типы подвески в целом. Ремень для этого народа, будет грязно.

Популярное чтение: DCT vs CVT vs AMT | Выберите лучшую трансмиссию

Что такое подвеска?

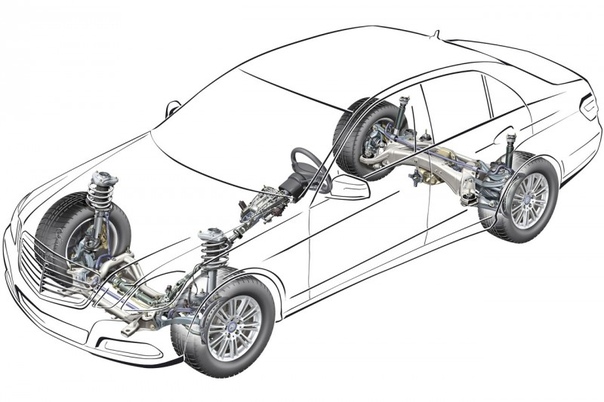

Система подвески автомобиля

Проще говоря, это часть автомобиля, которая сводит на нет большую часть сил, получаемых автомобилем от движения по дороге, обеспечивая неподвижность кабины.Это могут быть небольшие камни на дороге или большие выбоины, подвеска справляется со всеми ними. Это нормальное понимание того, что работа подвески заключается в том, чтобы обеспечивать амортизацию только при появлении неровностей или трещин на дороге. Он делает гораздо больше. Откровенно говоря, так легче водить машину. Что еще делает подвеска?

Работа подвески

Работа подвески заключается в обеспечении комфорта кабине, чтобы автомобиль оставался в контакте с землей и чтобы водитель имел контроль над шинами во всех точках, что достигается просто путем контакта с дорога.Как оно работает? Это займет некоторое время, потому что, прежде чем приступить к работе с подвеской, нам нужно понять все три фактора, в которых она помогает, а именно: комфорт, контакт и контроль.

Как подвеска обеспечивает комфорт

Мы подробно рассмотрим, как подвеска обеспечивает комфорт для водителя и людей в автомобиле, обсудив, как работает подвеска. Работа также поможет объяснить два других фактора, контакт и контроль за подвеской.

Работа подвески

Подвеска работает по принципу рассеивания силы, который включает в себя преобразование силы в тепло, таким образом устраняя воздействие, которое могла бы оказать сила. Для этого используются пружины, амортизаторы и стойки. Пружина будет удерживать энергию, а демпфер преобразует ее в тепло. Ниже мы показали, как они выполняют этот шаг.

Пружина для хранения энергии

Работа пружины в системе подвески заключается в том, чтобы накапливать энергию, которая вырабатывается при прохождении автомобиля через неровность.Пружина или спираль накапливают энергию, уменьшая свой размер, превращая в энергию любой тип силы. Количество энергии, которое может удерживать пружина, зависит от множества факторов. Включая, но не ограничиваясь длиной, материалом пружины и коэффициентом пружины. Материал включен, потому что некоторые пружины могут удерживать больше энергии, но с непрочным материалом пружина может дать сбой.

Для подвески используются пружины двух типов: винтовая и листовая.Винтовая пружина - обычное дело, которое вы могли видеть. Листовая рессора используется на цельной оси, в основном в грузовых автомобилях, и имеет очень высокую энергоемкость по сравнению с цилиндрической пружиной.

Винтовая пружина и листовая пружина | Описание подвески автомобиля

Пружина хороша для обеспечения амортизации, однако ваша машина будет продолжать подпрыгивать, не давая вам абсолютно контролировать ее, что не очень хорошо. Когда вы ускоряете свою машину или когда вы поворачиваете, имея только пружины в вашей машине, она будет продолжать двигаться вперед и назад

Чтобы помочь пружинам и держать автомобиль под контролем, необходимы амортизаторы.

Демпферы для преобразования энергии

Энергия, запасенная пружинами, должна быть направлена ​​куда-то еще, она будет снова выпущена пружинами с небольшими потерями передачи, и ваш автомобиль будет продолжать прыгать на каждой трещине на дороге. После того, как пружина накопит энергию, амортизаторы или амортизаторы начинают работать. Внутри демпфера находится поршень с небольшими отверстиями и немного масла под давлением. Когда пружина передает энергию амортизатору, поршень перемещается через масло под давлением, используя энергию пружины.Прохождение через масло генерирует тепло, успешно преобразуя энергию неровностей дороги в тепловую энергию и нейтрализуя любую оставшуюся энергию, которая могла бы вызвать подпрыгивание автомобиля.

Одна особенность новых амортизаторов заключается в том, что они реагируют на высокие скорости. Чем быстрее ваша машина, тем лучше ваша амортизация. Это не означает, что вы должны врезаться головой в иллюминаторы на скорости 80 км / ч, так как это убьет вас.

Стойки

Распорка | Описание подвески автомобиля

Комбинация обеих стоек представляет собой демпфер, обернутый спиральной пружиной.В наши дни это структурный элемент автомобиля. Его работа ничем не отличается от винтовой пружины и амортизаторов, поэтому обсуждать особо нечего.

Все компоненты вместе

Мы говорили о том, как работают отдельные части, теперь мы обсудим, как они работают в тандеме и обеспечат вам комфорт, контакт и контроль над вашим автомобилем.

Автомобиль называется рессорной, так как он поддерживается подвеской. Есть некоторые компоненты, которые не находятся между автомобилем и подвеской, поэтому они не поддерживаются подвеской.К этим неподрессоренным компонентам относятся оси, подшипники ступиц и любая часть подвески. Шины также можно рассматривать как неподрессоренную массу, однако резина имеет своего рода амортизацию, поэтому мы не будем рассматривать ее.

Рассмотрим следующую ситуацию. Передняя правая шина входит в иллюминатор, что заставляет пружину этой шины накапливать энергию, которая заставила бы автомобиль отскочить. Эта энергия забирается демпфером и преобразуется в тепло. Если демпфера не было, пружина отскочит от автомобиля с правой стороны, что заставит левую пружину поглотить усилие, и автомобиль будет продолжать подпрыгивать, пока сила не исчезнет из-за нормальной потери.

Вот как работают компоненты подвески и основной принцип их работы. Однако на этом все не заканчивается, так как существует несколько типов подвески, в которых для работы и обеспечения управления автомобилем используется регулировка углов установки колес. Мы обсудим углы установки колес и эти типы ниже.

Вот 5 причин, по которым ваш автомобиль нуждается в регулировке углов установки и балансировки колес прямо сейчас!

Как подвеска автомобиля обеспечивает контроль

Прежде чем мы перейдем к рассмотрению того, как подвески обеспечивают управление и типы подвески, нам необходимо изучить регулировку углов установки колес и то, как она помогает различным типам подвески.

Регулировка углов установки колес

Это то, что говорят названия, его положение колес по отношению к чему-то. Что-то в данном случае является осью рулевого управления. Существуют типы углов установки колес, которые помогают или затрудняют работу подвески, и мы подробно рассмотрим их ниже.

Некоторые термины, которые будут использоваться в предстоящем блоге и могут потребовать небольшого объяснения их значения

  • Ось рулевого управления - это ось, на которой будет вращаться колесо.
  • Радиус чистки - Расстояние, на которое шина должна повернуться, чтобы сделать поворот. Чем меньше радиус, тем важнее был поворот.

Прежде чем мы начнем регулировку углов установки колес и их типы, нам необходимо изучить наклон оси поворота и то, как он помогает при выравнивании колес.

Наклон оси рулевого управления

Наклон оси поворота | Описание подвески автомобиля

Ось, на которой вращается колесо, - это ось поворота. В этом вопросе довольно прямолинейно.А что насчет наклона? Вы можете видеть, что ни одно из рулевых колес никогда не бывает прямым. Это иметь склонность. Это наряду с положительным развалом помогает уменьшить радиус скребка, что, в свою очередь, снижает износ шин. Это также снижает усилие на колесах, заставляя машину немного подпрыгивать. Что такое прыжок машины и как он нам помогает?

Когда шина вращается на уклоне, она движется как в направлении вращения, так и имеет тенденцию идти вниз.Это приводит к тому, что автомобиль немного приподнимается, так как землю больше нельзя толкать вниз. Это происходит только во время поворота. Это причина, по которой вы иногда убираете руки с руля после поворота, ваша машина возвращается в свое нормальное состояние, когда едет прямо вперед. Это позволяет колесам мгновенно вернуться к прямому движению, что ускоряет восстановление автомобиля. Вы можете сейчас это явление, и возможно, вы используете его или кто-то из ваших знакомых использует. Это когда вы делаете большой поворот и когда автомобиль ускоряется, рулевое колесо автоматически возвращается в нормальное состояние.

Наклон оси рулевого управления также является необходимым компонентом почти всех углов установки колес и необходим для понимания того, как работают остальные установки углов установки колес.

Развал

Угол между шиной и вертикальной осью автомобиля называется развалом. С точки зрения непрофессионала, если вы посмотрите на машину спереди, это будет угол, под которым вы можете увидеть, как шины выходят наружу или уходят внутрь. Но вы никогда не видели, чтобы они уходили внутрь или наружу, верно? Потому что эти углы действительно маленькие и почти не видны.Они по-прежнему играют важную роль в устойчивости автомобиля и помогают подвеске. Есть два типа изгиба: положительный и отрицательный. Положительный - это когда верхняя часть провода направлена ​​наружу, поэтому внутренняя часть обращена к машине, а верх - наружу. Отрицательный развал означает, что верхняя часть шины направлена ​​внутрь к автомобилю, а низ - далеко от автомобиля и обращен наружу. Но что толку от положительного и отрицательного развалов?

Отрицательный и нейтральный развал

Если у вас шина без угла развала, на прямой линии ее контактная форма будет прямоугольной.Однако поворот приведет к тому, что форма контакта все еще будет многоугольником, но с меньшим поверхностным контактом. Чем больше разброс по внешней стороне колеса, тем больше он работает, чем внутренняя часть, что снижает сцепление с дорогой во время поворотов. Для противодействия этому используется развал.

Отрицательный развал снова сделает участок поворота прямоугольником, но за счет участка прямой линии, который теперь станет многоугольником. Это делает отрицательный развал более полезным в гоночных автомобилях, поскольку движение по прямой не так необходимо, как быстрое движение на поворотах, где обычно решаются гонки.

Положительный развал, с другой стороны, используется в обычных транспортных средствах, которым не нужно делать крутые повороты на высокой скорости и которые обеспечивают комфортное вождение.

Ролик

Угол между осью рулевого управления и вертикальной осью при взгляде на автомобиль сбоку. Давайте поговорим об этом немного подробнее. Вертикальная ось - это прямая линия, проходящая через середину шины, в то время как ось рулевого управления наклонена, как мы читали выше, образуя угол с вертикальным углом.Если смотреть на автомобиль сбоку, когда ось рулевого управления находится «позади» вертикальной оси, это называется положительным колесиком. Мы не будем обсуждать отрицательный угол заклинания, поскольку нет необходимости в отрицательном углу заклинания. Обратите внимание, что эти углы действительно маленькие, и большинство показанных цифр являются преувеличением, чтобы помочь вам понять, как работают эти углы.

При повороте колеса с положительным роликом шина захочет вернуться в свое нормальное положение, чему препятствует водитель, прикладывая силу к рулевому колесу.В тот момент, когда рулевое колесо оставлено, автомобиль снова начинает движение по прямой. Действительно сложно управлять автомобилем без угла поворота на высоких скоростях, так как вам постоянно придется перемещать рулевое колесо, чтобы противодействовать перемещению автомобильных шин в положения, которые вы не хотите, потому что они пытаются вернуться в центральное положение. из-за наклона оси поворота.

Угол заклинателя | Объяснение подвески автомобиля

Угол наклона колеса также позволяет вашей шине всегда двигаться в направлении автомобиля.Короче говоря, когда вы поворачиваете, вместо того, чтобы скользить боком, шина будет смотреть в сторону автомобиля. Вы можете наблюдать это в колесах тележки для покупок или в офисном кресле.

Все эти разговоры о том, что машина возвращается к прямому движению, не кажутся чем-то необычным, и водитель может нормально их проделать. Мы объясним смысл наличия кастера, изгиба и носка. Говоря о пальце ноги, давайте поговорим об этом прямо сейчас!

Подвеска - это машина и машина Живите жизнью, они действительно изнашиваются! Вот 5 распространенных проблем с подвеской

Схождение и схождение

Чтобы узнать разницу между углами установки колес, вам нужно посмотреть на машину сверху.Если передние шины находятся дальше от задних, это называется сносом. Если передние колеса расположены ближе к центру по сравнению с задними, это делает его схождение.

Схождение используется в заднеприводных автомобилях и помогает удерживать колеса прямо при повороте автомобиля. Противоположное схождение используется в переднем приводе для достижения того же результата. Однако их работа совершенно другая. Схождение использует наклон оси поворота. Когда автомобиль поворачивает, он имеет тенденцию кувырнуться, во время этого крена схождение будет стремиться вернуть оттяжку в исходное положение из-за наклона оси рулевого управления, что заставляет его вернуться в свое нормальное положение (мы обсуждали это ранее).Благодаря этому, когда автомобиль поворачивает, шины движутся в направлении поворота, а не скользят по нему, что снижает износ шин и снижает нагрузку на подвеску.

Схождение и схождение

Схождение используется в передних колесах и действительно необходимо для выполнения поворотов и удержания автомобиля на прямой. В нормальных условиях из-за наклона оси рулевого управления шины хотят заходить внутрь. Так что, если бы шины были в нейтральном положении, что означает отсутствие схождения, это привело бы к автоматическому схождению, что не очень хорошо для переднего привода.Почему? Вот почему. Это потому, что передний привод имеет небольшую недостаточную поворачиваемость при прохождении поворота. Если автомобиль идет в схождение, это еще больше усугубит недостаточную поворачиваемость, что затруднит поворот. Тем не менее, схождение противодействует обоим этим вещам, предотвращая схождение шин при движении по прямой и давая дополнительную избыточную поворачиваемость, чтобы противостоять недостаточной поворачиваемости переднего колеса.

Поскольку мы обладаем знаниями в области регулировки углов установки колес, теперь мы можем заняться различными типами подвески. Если вы пропустили эту часть и сейчас читаете ее снова из-за того, что одна из них сильно сосредоточена на ней, не волнуйтесь, мы не будем судить.

Подробнее: 10 автосалонов до выпивки - наблюдайте за самокарантином

Типы автомобильной подвески

Мы будем обсуждать три типа подвески: двухрычажную, стойку Макферсон и жесткую подвеску моста. Все эти подвески имеют разные преимущества и удобны в применении.

Подвеска с двойным поперечным рычагом и двойным рычагом.

Автомобильная подвеска с двойным поперечным рычагом

Изображение, должно быть, развеяло любые сомнения по поводу названия.Он имеет два рычага управления в форме буквы А, удачно названного рычагом Double-A. Почему его называют поперечным рычагом, потому что это форма кости, которая встречается у птиц, названных поперечным рычагом, отсюда и название. Давайте поговорим о подвеске на двух поперечных рычагах.

Строительство

Конец A или поперечный рычаг соединен с рамой, а верхняя часть A соединена с колесом. Конец A или два конца называются контрольными рычагами. Они неравные по размеру (почему это так, будет объяснено позже).Стойки проходят через середину поперечных рычагов. В его конструкции использован материал хромомолибденовой стали. Прежде чем мы перейдем к работе подвески на двух поперечных рычагах, давайте проясним, почему он использует неровную тягу.

Почему у него неровные стержни управления

Один из рычагов управления короче, верхний - для предотвращения износа шин. Если обе тяги управления будут равны, будет положительный развал на противоположной стороне поворота.Мы рассмотрим пример, чтобы помочь вам немного лучше понять это, без которого он едва ли имеет смысл.

Возьмем автомобиль, который собирается повернуть налево, центробежная сила утверждает, что кузов автомобиля немного покатится вправо. Когда мы по очереди, то же самое происходит и с нашими машинами, но они не переворачиваются из-за физики. Однако они вызывают некоторые проблемы для наших шин. В случае поворота влево правая передняя шина подвергнется большему износу, чем левая. Мы знаем, что объяснять это словами немного запутанно, но, тем не менее, постараемся уточнить.Когда у вас есть положительный развал на правой шине, правая шина будет стоять на земле, а левая будет немного плавать. Это потребует значительных усилий с правильной шиной, что приведет к ее большему износу.

Чтобы этого не произошло, инженеры использовали знание развала колес и изменили размер рулевых тяг. Укорочение рулевых тяг изменит угол развала. Это приведет к тому, что правая шина получит отрицательный развал, а левая шина - положительный, что приведет к тому, что левая шина будет контактировать с поверхностью, а правая шина получит нейтральный развал при повороте автомобиля, что приведет к тому, что обе шины будут контактировать с земля.

Преимущества двойного поперечного рычага

  • Преимущество двухрычажной подвески в том, что чем круче поворот автомобиля, тем больше управляемости он обеспечивает. Это обеспечивает контроль в любом угловом сценарии. Не вся подвеска может справиться с этой задачей, что делает двойной поперечный рычаг действительно сильной подвеской в ​​более быстрых автомобилях.
  • Благодаря свободе движения рычагов подвески автомобиль с системой подвески на двойных поперечных рычагах может преодолевать большие ямы или неровности на дороге, но при этом амортизирует удар.Поскольку руки могут много двигаться, они сводят на нет силы. другие системы подвески не обладают такой большой прогибающей способностью. Это также хороший выбор для внедорожников.
  • Двойной поперечный рычаг - универсальный способ размещения стойки в любом месте на ней. Нет никаких жестких правил о том, чтобы он находился посередине поперечного рычага или на его вершине. Все зависит от автомобиля, достаточно места в нем или нет.

Недостатки двойного поперечного рычага

  • Поскольку мир не является утопией, у этой самой вещи есть свои плюсы и минусы.Недостаток двойного поперечного рычага в том, что он дорогостоящий. По сравнению с другими альтернативами, двухрычажный рычаг стоит дорого и стоит своих денег. Таким образом, более доступные автомобили по этой причине не используют это для экономии средств.
  • На двойных поперечных рычагах задействовано множество деталей. Чем больше частей у объекта, тем больше вероятность того, что он сломается, поскольку даже небольшая часть, которая не работает, вызовет проблему. Это не значит, что поперечный рычаг постоянно терпит неудачу при каждой возможности. Это просто вероятность того, что он может потерпеть неудачу больше, чем другие.Больше деталей также означает, что для устранения любой неисправности потребуется больше работы.
  • Двойной поперечный рычаг до сих пор остается одной из лучших систем подвески. Давайте обсудим остальную часть системы подвески и посмотрим, почему они сильны в своих областях.

Стойки Макферсон

Сделано человеком по имени Эрл С. Макферсон в 1945 году. Стойки Макферсона до сих пор находят применение в автомобилях, которым нужна надежная, но дешевая система подвески. Ниже мы расскажем об этой системе подвески с точки зрения ее конструкции и преимущества.

Строительство

В стойке МакФерсон используется один рычаг подвески, который соединяет автомобиль со ступицей колеса. Ступица колеса в этой подвеске является наиболее важной точкой поворота, поскольку с ней соединяется каждая часть стойки MacPherson. Амортизатор / демпфер с пружиной или, другими словами, стойка крепится одним концом к ступице колеса, а другим концом - к кузову автомобиля. Это то, что делает его по-своему уникальным, поскольку это единственная система подвески, у которой стойка напрямую соединяется с кузовом.На двойных поперечных рычагах он был соединен с рычагами управления множеством способов, но не напрямую с кузовом автомобиля. Рулевое соединение соединяется со ступицей в той же точке, где соединяется стойка, что позволяет рассматривать стойку Макферсона в качестве оси поворота. В середине ступицы колеса остался огромный зазор, что делает его действительно хорошим для FWD.

Использование в приводе передних колес

Как мы обсуждали в части конструкции, в середине ступицы колеса осталось место, которое можно использовать в случае переднего привода.это пространство используется для фиксации карданного вала, что делает эту подвеску действительно подходящей для FWD. что-то вроде двойного поперечного рычага не сможет правильно разместить карданный вал и потребует регулировки.

Преимущества стойки Макферсон

  • Стойка Макферсон есть и хорошо, и плохо. Одно из преимуществ, которое мы только что обсуждали выше, - это возможность установить карданный вал на переднее колесо без каких-либо изменений.
  • Стойка
  • Макферсон - одна из самых дешевых доступных подвесок.Помимо меньшей стоимости, он также легче, чем другие варианты, что делает его немного более экономичным, хотя несколько килограммов ничего не значат в короче, но каждый грамм помогает.
  • Из-за того, что он дешев, большинство автомобилей начального уровня используют его, что позволяет им оставаться в рамках бюджета и оставаться доступными для широких масс. А поскольку изменения в более легкой конструкции не требуются, чтобы приспособить подвеску, позволяющую получить прилично прочную конструкцию, что делает более дешевые автомобили снова в бюджете.
  • Стойка Макферсон, более узкая, чем система на двойных поперечных рычагах, может быть размещена в меньшем месте, позволяя автомобилю использовать остальное пространство для чего-то еще.Он также использует меньше деталей, чем двойной поперечный рычаг, что снижает вероятность возникновения неисправности во время работы.

Недостатки стойки Макферсон

  • Самый большой недостаток стойки Макферсон - отсутствие усиления развала. В случае рычага с двойным поперечным рычагом, чем больше автомобиль катился, тем больше имел место развал. В случае стойки Макферсон дело обстоит иначе. Это означает, что у него будет меньше контроля на крутых поворотах на высокой скорости по сравнению с системой подвески на двойных поперечных рычагах.Это делает его непригодным для использования на автомобилях с высокой отделкой, которые изгибаются из-за способности иметь действительно высокие скорости и хорошее прохождение поворотов.
  • Причина, по которой стойка Макферсон не имеет усиления изгиба, заключается в том, что стойка крепится к кузову. Это ограничивает движение стойки и не допускает увеличения развала.
  • Стойка
  • MacPherson установлена ​​на кузове и поэтому требует цельной конструкции. Кузов на раме не будет достаточно жестким, чтобы выдержать стойку Макферсона, и поэтому не будет работать.Это уже не такая большая проблема, поскольку в большинстве автомобилей в любом случае используется цельный кузов, поэтому использование стойки Макферсона не мешает никаким проектам и планам. Это, однако, означает, что усилие должно восприниматься цельным кузовом, что делает его немного менее эффективным, чем двойной поперечный рычаг, поскольку благодаря хорошей свободе движения он может преодолевать большинство прогибов, в отличие от стоек Макферсон, которые ограничены и не могут справиться большие неровности и выбоины на дороге.

Это относится к стойке Макферсон, и теперь у нас осталась одна система подвески - твердые подвески моста.

Рекомендуемое прочтение: Подозрение на подозрение, стоящее за приостановкой

Подвеска кабины с твердым мостом

В основном используется для грузовых автомобилей и других транспортных средств большой грузоподъемности, твердоосные подвески устанавливаются на задней части транспортного средства. Вся масса тела уравновешена системой подвески. Они прочные и выдерживают большой вес. Сейчас мы обсудим три различных способа использования жесткой подвески моста.

Типы твердой подвески моста

Типы определяются используемыми компонентами.Мы обсудим три типа твердой подвески и рассмотрим их конструкцию, достоинства и недостатки. Следует отметить, что эти типы используются вместе с жесткой подвеской моста и не являются подвеской сами по себе.

Листовые пружины

Чаще всего используются в старых грузовиках и автобусах. Листовые рессоры являются одной из трех систем, которые прикрепляются к неразрезной оси, отсюда и название подвески с твердой осью. Они довольно дешевы в изготовлении и в лучшем случае достойны.

Строительство
Leaf Springs | Разъяснения по подвеске автомобиля

Листовые рессоры состоят из нескольких пластин, которые начинаются и становятся все короче. Зажимы отскока используются для зажима этих пластин вместе. Самый длинный лист или пластина называется основным листом, а остальные - градуированными. Затем вся эта пружина прикрепляется к твердой оси с помощью центрального зажима и U-образных болтов. Листовые рессоры прикреплены параллельно земле к задним колесам, чтобы обеспечить максимально возможную работу.Материалы, используемые для строительства, обычно: 50cr1, 50 c11 V23 и 55 Si2 Mn90. Если вы никогда раньше не слышали этих имен, ничего страшного, мы тоже. Это названия сплавов, известные производителям.

Преимущества
  • Листовые пружины дешевы в производстве и использовании, что делает их рентабельными. Они также не такие сложные и, следовательно, для создания не требуется много рабочей силы.
  • Они также действительно прочные и прочные, выдерживают множество нагрузок и служат очень долго.
Недостаток
  • Работа, которую должны выполнять листовые рессоры, состоит в том, чтобы свести на нет любое горизонтальное движение. Однако это не так хорошо. Подвески с листовыми рессорами не плохи сами по себе, но есть другие варианты, которые лучше и лучше. Также обратите внимание, что листовые рессоры не могут использоваться с другим звеном подвески, что мы обсудим ниже, делая их одиноким волком.
  • Листовые рессоры имеют большой неподрессоренный вес, что не делает их идеальными для использования в качестве подвески.

Теперь мы переходим ко второму типу твердой подвески моста - продольному рычагу.

Продольный рычаг

Продольные поперечные рычаги

Самая большая проблема со сплошной осью заключается в том, что ничто не может останавливать движение из стороны в сторону или вперед и назад. Для остановки движений используются листовые пружины, но только верхняя и нижняя, и это тоже плохо. В комплект входит продольный рычаг, который может предотвратить движение вперед и из стороны в сторону.

Строительство

Конструктивно для него не так много, как только два дополнительных рычага управления. Продольные рычаги прикреплены к шасси и неразрезной оси. Они состоят из стальных труб из холоднокатаной стали, обеспечивающих большую прочность. Эти рычаги можно отрегулировать в соответствии с требованиями, и их даже не нужно снимать с автомобиля, чтобы выполнить регулировку.

Преимущества
  • Продольные рычаги управления нейтрализуют любое движение, которое испытывает цельная ось.Это включает в себя движение из стороны в сторону и движение вперед путем блокировки оси с помощью тяги управления.
  • Как и листовые рессоры, продольные рычаги управления также очень прочные и долговечные.
  • Его можно использовать в паре со штангой Панара, что устраняет один из его недостатков.
Недостатки
  • Он вообще не может остановить боковое движение и может вызывать с ним проблемы. Любое транспортное средство, которое будет совершать более вертикальное движение, не может использовать эту систему.
  • Другие недостатки, перенесенные из створки, - это большой неподрессоренный вес, что делает его непредсказуемым.
  • Если транспортному средству необходимо предотвратить боковое движение, они используют следующую систему. Стержень Панара

Тяга Панара

Тяга Панара и цельный мост | Объяснение подвески автомобиля

Третий тип системы, основная работа звеньев подвески тяги Панара - остановка поперечного (из стороны в сторону) движения. Он был изобретен в начале двадцатых годов автомобильной компанией Panhard во Франции и до сих пор пользуется успехом.

Строительство

Удочка Панара проста в плане конструкции. Он имеет жесткую штангу, идущую сбоку и в том же плане, что и ось. Концы соединены с шасси и неразрезной осью одним концом. Концы прикреплены к шарнирам, и это заставляет его двигаться вверх и вниз.

Преимущества
  • Удилища Панара, действительно упрощенные по конструкции, не требуют больших денег для изготовления и не требуют больших затрат на их ремонт.
  • Тот факт, что они могут быть соединены с продольным рычагом подвески, позволяет им устранить один из их недостатков.
Недостаток
  • Стержни Панара нельзя использовать на автомобилях меньшего размера, так как чем меньше радиус, тем больше они будут перемещаться вбок.
  • При использовании тяг Панара ось должна двигаться по дуге вместе с корпусом, иначе
  • Штанга
  • Панара не подойдет и сведет на нет все ее преимущества.

Теперь, когда все типы подвешивания выполнены, и теперь мы знаем, как каждый из них помогает по-своему поддерживать контакт с землей, мы знаем, что нам необходимо знать, как подвески делают последнее, что они должны делать, - контроль над машина.

Как подвеска обеспечивает контроль?

Контроль - это всего лишь бонус, который делают подвески, потому что шины постоянно контактируют с землей. Это потому, что постоянное удержание шины на земле фактически означает контроль над автомобилем.

Как мы исследовали выше, подвеска каждой машины обеспечивает комфорт и гарантирует, что все шины одинаково расположены на земле и не являются неровными, вызывая износ шин и меньший контакт с землей. Наличие этого контакта с землей означает большую площадь поверхности, что, в свою очередь, дает больший контроль над автомобилем и его движением. Чем больше площадь поверхности, тем легче удерживать равновесие. Это можно объяснить с помощью центра масс.

Физика утверждает, что объект всегда имеет всю свою массу в точке и не распределен равномерно, как мы обычно думаем.Звучит абсолютной ложью, не так ли? Вы можете попробовать это с помощью маленькой 15-сантиметровой шкалы или обычного карандаша. Попытайтесь уравновесить их на пальце, и вы заметите точку, в которой вы сможете уравновесить их, не упав. Для шкалы 15 см это около 7 см.

Что означает, что чем больше пятно контакта, тем легче будет балансировать автомобиль. И более крупный патч обеспечивают различные системы подвески, которые мы обсуждали.

Это охватывает все, что вам нужно знать об автомобильных подвесках и не только.Мы надеемся, что это сняло все сомнения, которые у вас были по этой теме, и что вы смогли узнать что-то новое сегодня.

Аналогичное чтение: тефлон против керамики против защитной пленки; Какой из них лучше?

Элементы подвески

, Стоковые Фотографии и Роялти-Фри Изображения элементы подвески

элементы подвески, Стоковые Фотографии и Роялти-Фри Изображения элементы подвески | Мост в джунгли, национальный парк Кхао Яй, Таиланд. Детальное изображение универсального седана в разрезе с эффектом призрака.Веревочный мост Каррик-а-Ред, графство Антрим, Северная Ирландия, железнодорожный мост .matutinal mist, Новосибирск, Россия, 19 августа 2019 г .: Nissan Patrol, снимок современной центральной консоли с подвеской и противобуксовочной системой крупным планом, Бруклинский мост, Манхэттен, Нью-Йорк, США в Ванкувере ночьюБольшие ванты мостаСтроительство большого моста с растяжками во ВладивостокеДраматическая панорама города ночьюПарное зданиеЧасть моста в районе залива Тампа.Современный подвесной мостМеталлическая конструкцияКабельный мост через рекуБелый офисБруклинский мост в Нью-Йорке.Панорама Лондонской башни Спортсмен топлес делает упражненияСовременный подвесной мостБруклинский мост и Нижний Манхэттен, Нью-ЙоркСтальные конструкции вид снизу Вид снизу элементов подвесного моста на фоне голубого облачного небаСеребряные украшенияМанхэттен вид с вершины скалы Эмпайр-стейт-билдинг и нижний Манхэттен. Нью-Йорк, Бруклинский мост, Ярко-красный подвесной мост, Красный подвесной мост, Форт-Рэйл-Бридж, пересекающий между Файфом и Эдинбургом, Скотль, Современный подвесной мост. Москва. РоссияСовременный висячий мостСовременный висячий мостПристань висячего моста Закат на мосту Цин МаБолт для крепления элементов подвески автомобиля на изолированном белом фоне.Новые запчасти. Элементы подвески на полноприводном квадроцикле. Элементы подвески на полноприводном квадроцикле. Автомобиль на сервисе поднимается на подъемнике, колесо снято с автомобиля. Задний тормозной барабан и задняя подвеска. Элементы подвески на полноприводном квадроцикле. Элементы подвески на полноприводном квадроцикле. Автомобиль на сервисе поднимается на подъемнике, колесо снято с автомобиля. Задний тормозной барабан и задняя подвеска. Процесс сборки масштабной модели автомобиля.Проклеен и покрашен двигатель, выхлопная система, подвеска и тормоза Ярко-красный подвесной мост Моделирование. Постройте масштабную модель автомобиля. Двигатель с выхлопом, коробка передач и подвеска окрашиваются аэрографом и устанавливаются на кузов модели для сборки. Постройте масштабную модель автомобиля. Проклеить и покрасить двигатель, выхлопную систему, подвеску и тормоза. Сборка масштабной модели автомобиля. Клей и покраска двигателя, выхлопной системы, подвески и тормозов. Моделирование масштабных моделей. Сборка салона игрушечной машинки.Установлены сиденья, рычаг КПП, панель приборов. Устанавливается на раму. Автомобиль на сервисе поднимается на подъемнике, колесо снимается с автомобиля. Задний тормозной барабан и задняя подвеска. Элементы подвески полноприводного квадроцикла. Покраска и сборка черного салона масштабной модели игрушечной машины. Элементы и конструкция передней подвески современного автомобиля. Крупный план рычага передней подвески, рулевой тяги и наконечника, карданного вала, защитных пыльников, стабилизатора. Ремонт и обслуживание. Четкое техническое фото.Дизайн и элементы современного автомобиля. Передняя подвеска. Амортизатор. Рычаг подвески автомобиля. Приводной вал. Мост над голубым небом. Подвеска автомобиля с двумя шаровыми шарнирами на сером фоне. Новые запчасти axel car elementsГравитация металлический куб ржавчины абстрактный фон 3d анимацияГравитационный золотой куб вращающийся абстрактный фон 3d анимация 4kBall шарнирная подвеска автомобиля на сером фоне. Новые запасные части автомобильные элементы Axel Старые трубы и элементы автомобильного двигателя крупным планом. Ржавые и грязные автозапчасти, проникновение воды и плохое обслуживание автомобиля.Автосервис. Живописный мост через Москву-реку, Россия. Шарнирная подвеска автомобиля на сером фоне. Новые запчасти Аксель элементы автомобиляДорожный мост через реку в горах, крупный план металлических конструкций. Местоположение Горный Алтай, Сибирь, Россия. Гравитационный куб абстрактный фон 3d-анимация, Новосибирск, Россия, 22 июня 2019 г .: Porsche Cayenne, крупным планом, 2WD, AUTO, LOCK, спортивные кнопки переключает управление автомобилем с мягким фокусом и над светом на заднем плане. совместная подвеска автомобиля на сером фоне.Новые запчасти axel car elementsSun закатывается через металлическую конструкцию моста. Элементы архитектуры в природе на дороге wayBall совместной подвески автомобиля на сером фоне. Новые запчасти axel car elements

Лучшая система подвески автомобиля - Выгодные предложения на систему подвески автомобиля от глобальных продавцов систем подвески

Отличные новости !!! Вы попали в нужное место для подвески автомобиля.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая автомобильная подвеска в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели подвеску вашего автомобиля на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в системе подвески автомобиля и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car Suspension system по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Подвеска с лучшими характеристиками для автомобилей - Отличные предложения по подвеске для автомобилей от мировых продавцов подвески

Отличные новости !!! Вы попали в нужное место, чтобы узнать о характеристиках подвески автомобиля.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта подвеска с лучшими характеристиками автомобиля в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили подвеску для вашего автомобиля на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в характеристиках подвески автомобиля и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите car performance cabin по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Стоимость подвески автомобиля - Ремонт и обслуживание автомобилей

Шаровые шарниры: 350-2200 долларов США + Подвесная система: 1000-5000 долларов США +

Система подвески состоит из пружин, амортизаторов / стоек и рычагов (например, шаровых шарниров), которые соединяют автомобиль с его колесами.Подвеска удерживает колеса в надлежащем контакте / трении с землей, несмотря на неровности или другие неровности дороги, обеспечивая плавность хода. Типичные затраты:
  • Замена системы подвески может стоить $ 1000-5000 или больше, в зависимости от типа системы и марки, модели и года выпуска автомобиля (автомобили повышенной комфортности обычно стоят больше, чем стандартные автомобили). Стоимость также зависит от степени износа и ржавчины под транспортным средством (что может затруднить и увеличить время удаления старых деталей).
  • Замена только четырех амортизаторов или стоек, которые являются частью системы подвески, может стоить 200-1500 долларов для среднего автомобиля или 2000-5000 долларов для автомобилей класса люкс или автомобилей с трудным доступом или сильной ржавчиной; Расходы на замену амортизаторов / стоек своими руками составляют в среднем $ 150-250 .
  • Замена только четырех шаровых шарниров может стоить $ 350–2 200 или больше, в зависимости от марки, модели и года выпуска автомобиля, а также сложности доступа; Самостоятельная замена обычно стоит 125–400 долларов или больше.
Статьи по теме: Автомобильные амортизаторы, Замена шарового шарнира, Замена пыльника CV, Шины, Регулировка колес
Что должно быть включено:
  • Система подвески является частью шасси, которое содержит все важные системы, расположенные под кузовом автомобиля. Тремя основными компонентами системы подвески являются пружины, амортизаторы / амортизаторы и стабилизаторы поперечной устойчивости. Точная конфигурация зависит от марки, модели и года выпуска автомобиля.CarBibles.com предоставляет подробный обзор [1] различных типов подвесок - передней, задней, зависимой, независимой и т. Д.
  • Как правило, обе стороны (левую и правую) подвески следует заменять одновременно и, в зависимости от износа, часто переднюю и заднюю системы следует выполнять вместе, чтобы новые детали не увеличивали нагрузку на старые изношенные детали. Иногда отдельные детали, такие как амортизаторы или шаровые опоры, изнашиваются и требуют отдельной замены.
Дополнительные расходы:
  • Некоторым автомобилям требуется регулировка углов установки колес после замены подвески, что может стоить $ 20–400 . В руководстве по эксплуатации автомобиля будет указан рекомендуемый график обслуживания с указанием необходимости регулировки углов установки колес.
Покупка подвески автомобиля:
  • Детали для системы подвески можно приобрести у розничных продавцов, таких как Autozone [2] , O'Reilly Auto Parts или JC Whitney [3] .
  • Замену подвески можно заказать в местных ремонтных мастерских, автосалонах или автомобильных магазинах по всей стране, таких как Big O Tyres [4] , Meineke [5] , Midas [6] или Sears [7] . Найдите местные ремонтные мастерские в Национальном институте автомобильного обслуживания [8] или в Международной сети автомобильных техников [9] .
  • На предмет жалоб обращайтесь в Better Business Bureau [10] .
  • Consumer Reports содержит советы по поиску хорошего механика [11] .
Новости CostHelper
Сколько люди платят - последние комментарии
Автор: Мистер Гиллис, Кантон, Иллинойс. Размещено: 28 августа, 2020 19:08
Марка автомобиля: Kia Модель автомобиля: Sorento
Магазин: DIY
9502
Передняя часть Аксель, 2 шарнира, 2 концевых рычага стабилизатора поперечной устойчивости, втулки стабилизатора поперечной устойчивости, 2 ротора, 2 тормозные колодки.500 $
Задние: колодки тормозные. $ 35
Новые инструменты (ура!):
Напольный домкрат на 3 тонны, гайковерт на 20В, 2 стойки домкрата, трубка-фиксатор, банка с бластером.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
