Устройство фар автомобиля

Светотехника на машине – основа безопасности и удобства на дорогах. Это такая же неотъемлемая часть транспортного средства, как колёса и руль. В то же время, видов и конфигураций световой техники на машину существует довольно много. В этой статье мы рассмотрим основные типы передних фар и их назначение.

По прямому функционалу передние фары автомобиля можно разделить на отдельные классы:

  • Габаритные огни – предназначены для обозначения габаритов транспортного средства, стоят спереди и сзади.
  • Ближний свет – основные фары, предназначенные для освещения дороги непосредственно перед машиной, светят они ярко, но только на ограниченное небольшое расстояние, около 40–50 метров.
  • Дальний свет – фары, светящие на большое расстояние, на 200-300 метров. Они обеспечивают комфортный световой путь даже на очень большой скорости.
  • Противотуманные фары – дополнительные фары для ухудшенных погодных условий (метель, туман и прочее). При одновременном использовании с ближним светом противотуманки сильно слепят других участников движения.

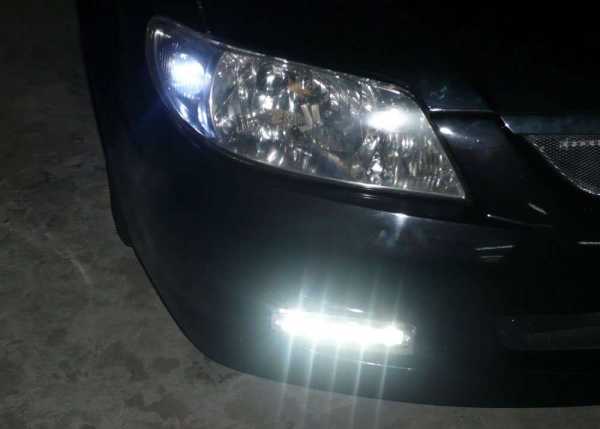

  • Ходовые огни работают днём для дополнительного обозначения машины. Впервые получили применение в странах Скандинавии и Британских островов, там, где иногда днём освещение недостаточное для полного обеспечения безопасности.
  • Специальные передние световые устройства, вроде раллийных фар, световых искателей, прожекторов и прочее.

Устройство фары

Устройство фары автомобиля примерно одно для всех модификаций. Свечение создаётся за счёт трёх сегментов фары.

Источник света

Излучение лампы не направлено прямо, как фонарь, на самом деле, она скорее светит во все стороны, направляя частицы света на следующий сегмент.

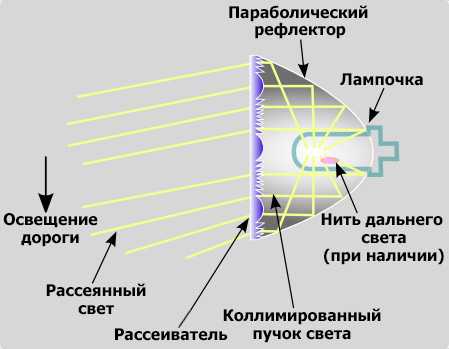

Отражатель

Он бывает разной формы, часто это относительно правильный конус, но может быть множество вариаций в зависимости от конфигурации фары и дизайна передней части машины в целом. Обычно это стекло или пластмасса с небольшим напылением алюминия. Как вполне ясно из внутренней формы слова – основная его задача – отражать, весь свет, который на него попадает. При этом отражении он усиливается. Специальные корректоры в свою очередь ограничивают световую зону, направляя луч света. В плане отражения света можно также выделить три основных подтипа:

  1. Параболический отражатель. Самый простой, дешёвый и распространённый. Это статичная конструкция, отражающая свет горящей лампы. Такую фару нельзя подкорректировать, яркость, интенсивность, направление света в них статичны.
  2. Рефлектор свободной формы (Free Form Reflector). Такой рефлектор разделён на несколько зон (количество их может сильно варьироваться), каждая отражает и направляет свой пучок света. Свет таких фар также статичен, но более отчётлив, меньше светопотеря при рассеивании, значительно меньше вероятность ослепления других водителей или себя.
  3. Линзовая оптика. Свет от лампы в этом случае рассеивается и усиливается специальным эллиптическим светоотражателем, но после этого направляется на второй фокус – специальный щиток, вновь собирающий этот свет. От этой перегородки свет снова рассеивается в сторону линзы, та собирает его, где-то обрезая, где-то перенаправляя. Такая оптика максимально исключает чрезмерную светопотерю и ослепление светом. Линзовая оптика дорога, но очень качественна и обеспечивает максимальную безопасность даже в условиях трудной видимости. Главная проблема – вся эта система довольно динамична, в ходе износа или повреждения стабильность линзы может понизиться, могут возникнуть неисправности, светопотери. В таком случае линза требует специфической корректировки в автосалоне.

    Принцип работы ксеноновых фар

Рассеиватель

Это внешняя часть фары, также из стекла или специального материала. Видели на фото или киносъёмках огромные белые листы на штативе? Назначение автомобильного рассеивателя схожее. Его задачи – защищать фару от внешнего воздействия, а также рассеивать и направлять её свет. Скажем, противотуманные фары светят скорее не прямо вперёд, а как бы «под ноги», вниз — вперёд. Для этих функций форма рассеивателя может быть разной. Несколько иной метод работы у светодиодных и матричных фар, мы рассмотрим эту специфику чуть позже, когда будем говорить о светодиодах отдельно.

Это функциональное распределение фар, одинаковое для любого транспортного средства. Можно их разделить и по принципу устройства. Научный прогресс не стоит на месте, технологи и проектировщики задаются одним важным вопросом: как обеспечить максимальную безопасность и дальность освещения, при этом нивелируя ослепляющим фактором. Также важны принципиально надёжность фары, прочность, длительный ресурс использования, экологичность, не забываем о дизайне.

Виды ламп

Фары по методу действия лампы можно выделить в четыре типа:

  • Лампы накаливания
  • Галогенные
  • Ксеноновые
  • Светодиодные

Лампа накаливания

Самые простые, такие же, как обычные лампочки. Работа её обеспечивается вольфрамовой нитью, помещённой в безвоздушную стеклянную колбу. При подаче напряжения происходит нагрев вольфрамовой нити, что и порождает свет. Такие лампы не очень надёжны, они морально устарели: вольфрам постоянно испаряется с нити. Она утончается, что приводит в итоге к разрыву. Также такие устройства легко темнеют и очень восприимчивы к перепадам напряжения. Они ещё широко используются в быту, но постепенно выходят из употребления по причине множественных недостатков. На транспортных средствах уже не используются.

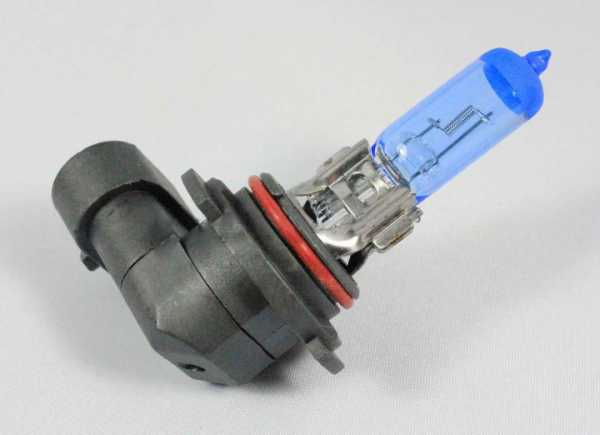

Галогенные лампы

Также часто используются в быту. Механизм её работы примерно такой же, – накаливание вольфрамовой нити, однако за счёт того, что внутрь колбы закачаны пары галогенов (йода или брома), которые взаимодействуют с атомами вольфрама и не дают последним осесть, они двигаются вокруг нити по спирали, периодически снова к ней прилипая.

Срок службы таких ламп во много раз дольше обычных ламп накаливания. Такие лампы имеют долгий ресурс эксплуатации, Здесь многое зависит от качества и, соответственно, стоимости. Хорошие галогенные лампы могут работать в течение нескольких лет постоянной эксплуатации. В технической документации обычно прописывают небольшие сроки службы, около тысячи часов непрерывной работы и далее, по факту же качественная галогенная лампа может прослужить в два–три раза дольше, чем предполагает срок эксплуатации. Важна здесь также полная исправность проводки в автомобиле. Неполадки с электроникой или аккумулятором сказываются на длительности работы фар.

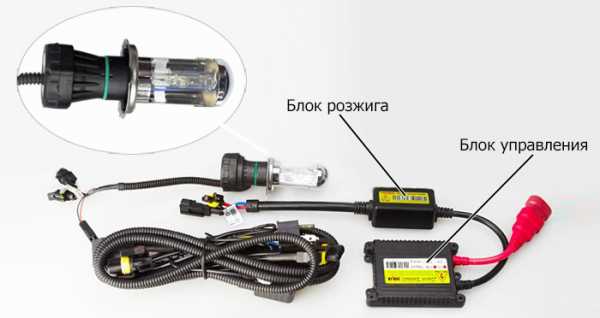

Ксеноновые лампы (газоразрядные)

Также распространены в автомобильной промышленности. Первыми здесь были, как всегда, немцы – они поставили ксеноновые фары на BMW седьмой серии в 1994 году. Работает такое устройство за счёт нагревания газа ксенона – благородного газа, при нагревании выделяющего множество света. Такие лампы значительно мощнее газоразрядных. Скажем, при мощности в 35 Вт ксеноновая лампа рождает световой поток в 3000–3200 лм, что на треть больше, чем способна выдать галогенная лампа при вдвое большей мощности.

Ксеноновые лампы экономят электричество, выдают много света и долго служат (срок службы ксеноновой фары составит около двух тысяч часов, примерно в два–три раза больше, чем у своего галогенного аналога.), но дорого стоят. В таком устройстве кроме простых трёх агрегатов, о которых мы уже говорили, есть ещё и специальные нагреватели ксенона, состоящие из блока розжига и электронной системы управления температурой и мощностью. Эти механизмы повышают цену на фару в несколько раз.

Светодиоды

В основе светодиодного фонаря – полупроводниковый кристалл, который преобразует электрический ток в свет. Сначала такие устройства появились в промышленной сфере, но теперь они широко интегрированы в быт. В автомобильной промышленности светодиоды начали использоваться для побочного освещения — стоп-сигналы, подсветка приборной доски, освещение в салоне и так далее.

Считалось, что светодиодные лампы недостаточно ярки для установки в головные фары. Сейчас они светят очень ярко за счёт того, что устанавливаются целыми сегментами-сотами внутрь фары. Один светодиод выделяет меньше света, чем ксеноновая лампа, но установленные вместе они вполне покрывают нужное для безопасности количество освещения. Светодиод сам по себе представляет самодостаточный источник света. На некоторых моделях авто светодиодная фара состоит из двух–трёх десятков отдельных диодов. В каждом из них есть линза, кристалл, анод и катод, обеспечивающие постоянно напряжение тока. Перегорание или неисправность одного диода обычно не тащит за собой поломку остальных.

Лазер

Самая новая технология, которую активно развивают, это лазерные фары. Впервые такие фары применили на футуристичном автомобиле BMW i8. Технология фары достаточно проста — лазер светит на линзу с фосфором, который в свою очередь начинает излучать яркий свет, а отражатель направляет этот свет на дорогу.

Они превосходят светодиодные фары по освещению и энергопотреблению, а срок службы сопоставим. Существенным недостатком этих фар является их стоимость, они являются самыми дорогими фарами современности, не менее 10 тыс. евро, за эту сумму можно купить новый бюджетный автомобиль.

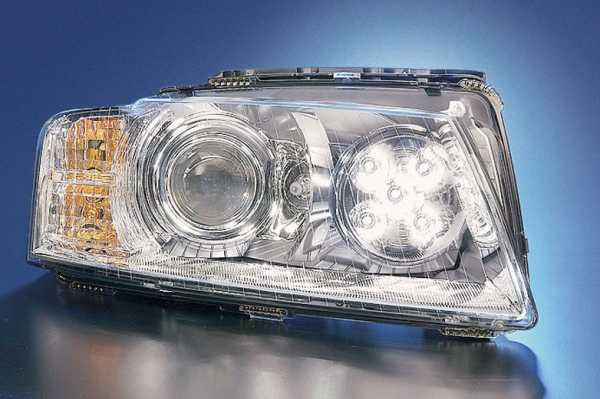

Современные разработки

Момент устройства светодиодной фары доведён до технологического абсолюта в фаре матричной. В ней водитель может менять и подстраивать под себя и нужды дорожной ситуации отдельный диод. Такие матричные светодиоды могут индивидуально подстроиться под любую, даже сложную обстановку с видимостью.

Головные лампы на светодиодах появились десять лет назад. Светодиодные фары на машинах становятся всё популярнее по причине того, что у них практически нет недостатков. Они потребляют мизерное количество электроэнергии, их ресурс в несколько раз может превышать срок службы других фар, при соблюдении температурного режима ресурс эксплуатации такой лампы будет от пяти тысяч часов и более. Единственный, но ощутимый минус – дороговизна. На современном автомобильном рынке фары в целом – удовольствие не из дешёвых и приближается к стоимости лазерных фар – за цену светодиодной фары иногда можно купить целый автомобиль, пускай и подержанный. С другой стороны, такая лампа при правильной эксплуатации может прослужить много лет и ни разу о себе не напомнить, что в итоге может вылиться в солиднейшую экономию.

Изначально светодиодные фары ставились на машины премиум-класса, на некоторые модели Cadillac, Audi. Сейчас же некоторые производители делают фары на светодиодах, которые можно поставить на место фар ксеноновых, так что светодиодное освещение теперь можно ставить и на марки, изначально на это не рассчитанные. В целом мнение автомобилистов сходится в том, что светодиодные фары, так или иначе, захватят рынок.

Проблема с недостатком света решена благодаря технологическим новшествам, а цена будет постепенно снижаться под натиском спроса и уменьшения цен на материалы. Возможно, в недалёком будущем большая часть автомобилей будет оснащена именно светодиодными фарами. Но пока, по объективным причинам основой рынка остаются фары ксеноновые и галогенные.

autoleek.ru

Типы фар

Рефлектор (отражатель) — это зеркальная вогнутая поверхность, служащая для формирования светового пучка нужной формы. Источником света являются автомобильные лампы (подробнее о типах ламп…). На современных авто рефлектор имеет ступенчатую структуру, похожую на граненый стакан, каждый сегмент отвечает за освещение определенного участка дороги. При этом покровное стекло прозрачное и не участвует в формировании светового пучка.

Если в фаре один рефлектор (односекционные фары), то он используется одновременно и для ближнего, и для дальнего света; при внимательном рассмотрении в нем можно увидеть конструктивно выделеные области, соответствующие ближнему и дальнему свету (рис. 1). В таких фарах используются двухнитевые лампы типа h5. В двухсекционных фарах соответственно два рефлектора, один из которых формирует дальний свет и находится как правило ближе к центру кузова, другой отвечает за ближний свет (рис. 2). Очень редко встречаются машины с двухсекционными фарами, одна секция в которых отвечает за ближний/дальний, а другая за противотуманный свет.

рис. 1 Одна секция. Ближний/дальний совмещен рис. 2 Две секции. Раздельный ближний/дальний

рис. 3 Две секции. Верхняя — ближний свет, нижняя — дальний
Хрустальные фары — фары с сегментным отражателем и гладким (прозрачным) стеклом или пластиком (рис.1 — рис.3).

Преимущества стеклянных фар перед пластиковыми фарами очевидны (в плане эксплуатации): стекло не царапается, не мутнеет, не желтеет и, соответственно, не ухудшает освещенности дороги. Однако, пластиковые фары при правильном уходе можно предохранить от подобных повреждений или восстановить с помощью полировки (рис. 4). У них есть и «плюсы» перед стеклянными — пластик лишен хрупкости и не разбивается при попадании камней, а при ДТП с участием пешеходов они более безопасны для последних.


рис. 4 Пластиковые фары (до и после полировки)

Рифленые фары — другой тип рефлекторных фар, в абсолютном большинстве они стеклянные . Их особенностью являются гладкий отражатель и рифленое стекло — рассеиватель, формирующий световой поток (рис. 5). У таких фар есть серьезные «минусы» при попытке модернизации. Во-первых, в них НЕЛЬЗЯ ставить ксенон, так как ослепление встречных машин гарантированно, причем гараздо более сильное, чем в случае с хрустальными фарами с ксеноном. Во-вторых, чтобы установить в фару линзованный модуль (для чего это нужно расскажем ниже), обязательное условие — шлифовка рифления стекла.

рис. 5 Рифленая фара (слева со снятым стеклом)

Модульная оптика — один из вариантов решения, если автовладельца не устраивает качество света или он хочет изменить облик своего любимца. В такие фары устанавливаются модули ближнего, дальнего и иногда противотуманного света, а также габариты и поворотники. Стекло заменяется маской из стеклопластика, обычно покрашенной в цвет авто. В таких фарах затруднена регулировка света, а корректор как правило не ставят вовсе, так как возникают проблемы в его работе (в зазор между маской и модулем набивается снег или грязь, что мешает движению модуля вверх/вниз). Цена и сроки изготовления таких фар достаточно высоки.

рис. 6 Модульные фары
Модули представляют собой герметичные самостоятельные оптические элементы, и также как фары бывают линзованными и рефлекторными (рис. 7). Различают моно- и бимодули. В бимодуле (билинзе) реализован одновременно ближний/дальний свет, а переключение происходит перемещением шторки, формирующей светотеневую границу (СТГ) ближнего света (рис. 8 ).
рис. 7 Мономодули рис. 8 Бимодуль со снятой линзой. Переключение ближний/дальний

Принципиально галогеновый и ксеноновый модули отличаются цоколем лампы и светораспределением внутри светового пучка (для ксенона выше требования по равномерности распределения света на дороге). Также мономодули могут отличаться формой шторки, для ксенона всегда ступенька, для галогена может быть и ступенька, и галка.


рис. 9 Светотеневая граница для галогена и ксенона

Линзованные фары (прожекторная оптика) содержат в своей конструкции собирающую линзу и находят наибольшее предпочтение среди автовладельцев. Безусловно, у линзованных фар есть ряд преимуществ перед рефлекторной оптикой:

— выше КПД, т.е. бОльшая часть света от лампы попадает на дорогу;

— более эффективное светораспределение — перед машиной нет яркого слепящего светового пятна, бОльшая часть света переносится вдаль, освещенность дороги что в 10, что в 50 метрах одинаковая;

— более равномерное освещение дорожного полотна, нет чередующихся светлых и темных пятен;

— четкая светотеневая граница — отсутствует ослепляющий эффект, можно приподнять фары и светить дальше;

— шире освещенная часть дорожного полотна, видны обочины по обоим краям дороги;

— более экономное расходование омывающей жидкости из-за меньшего размера очищаемой области фары при использовании омывателя высокого давления;

— стильный современный вид;

— и, конечно же, главное достоинство — возможность установки ксенона (правильного ксенона!).

рис. 10 Линзованные фары
Рефлекторные фары можно модернизировать, установив в них любой линзованный модуль (примеры работ). Также с помощью установки линз можно решить проблему «неправильного» света на автомобилях с правым рулем, и, соответственно, проблему прохождения техосмотра. Внутри фары линза оформляется декоративным элементом или блендой, которая, как правило, является частью маски. Маска определяет цвет фары и обычно имеет зеркальное покрытие, она не участвует в формировании светового пучка. Окрасив маски, к примеру, в серебристый металлик, черный металлик или матовый черный можно изменить облик Вашего авто и придать ему неповторимый стиль.
рис. 11 Чернение фар

Написать сообщение

avto-oko.ru

Как выбирать, устанавливать и использовать фары :: Типы и назначение фар

Фары современных автомобилей можно условно разделить на несколько основных типов – фары дальнего и ближнего света, противотуманные и специализированные дополнительные фары.


Дополнительными фарами могут называться прожектора, обеспечивающие безопасное скоростное движение по ночной магистрали, фары заднего и бокового освещения для комфортного маневрирования на парковках или бездорожье в темное время суток. Особенности света того или иного типа фары обеспечивает расположение лампы относительно ее отражателя и рисунок на ее стекле, а также размещение фары на транспортном средстве.

Противотуманная фара (англ. – Fog light или Fog lamp)

В дождь, туман или густой снег обычная фара ближнего света снижает эффективность освещения дороги. Первая реакция на ухудшение видимости, это включение дальнего света, но в тот же момент водитель понимает, что ситуация только ухудшилась, это происходит из-за эффекта ослепления. Объясняется все просто, дальний свет не имеет ограничений и не обрезан в верхней части светового луча. Луч дальнего света, отражаясь от капелек тумана или снежинок, ослепляет водителя отраженным светом.
При постоянном внешнем освещении количество света, попадающее в глаз за единицу времени, пропорционально площади зрачка. Глаз реагирует на внешнюю освещенность, рефлекторно расширяя или сужая зрачок, причем реагирует и зрачок неосвещенного глаза, это называется содружественная реакция на свет.
Реакция на свет является полезным регуляторным механизмом, так как в условиях яркого освещения уменьшается количество света, попадающего на сетчатку. Таким образом, свет от фар освещающих дорогу становится плохо различим или совсем невиден, это и есть эффект ослепления.

Противотуманная фара специально разработана для плохих погодных условий и изначально предусматривает ее узконаправленное применение.
Противотуманные фары имеют широкую диаграмму светораспределения по горизонтали и очень узкий луч по вертикали. Основной задачей противотуманных фар светить как бы под туман, дождь или снег тем самым не ослепляя водителя отраженным светом, как это происходит при включении дальнего света.

Требования к противотуманным фарам: верхняя светотеневая граница должна быть максимально резкой, угол рассеивания в вертикальной плоскости наименьшим, около 5 град, а в горизонтальной плоскости наибольшим, около 60 град, и максимум силы света должен быть приближен к верхней светотеневой границе.

Настоятельно рекомендуем не устанавливать ксеноновые лампы в фары противотуманного света. Нарушается фокусировка фары т.к. ксеноновая лампа имеет не фиксированный источник света, а вращающуюся высоковольтную дугу, образующую светящейся шар. Фара, посчитанная под конкретный тип ламп, не справляется с новым источником света и в отражателе возникают многократные взаимные отражения и преломления, что вызывает размытие светотеневых границ и в конечном счете ослепление встречных и попутных водителей. Помимо этого противотуманная фара теряет способность обеспечить видимость и освещение дороги в плохих погодных условиях.

Так же существуют задние противотуманные фонари. Они потому так и называются, что предназначены для условий недостаточной видимости для водителей едущих позади вас. Подключать их совместно со стоп сигналами, а также включать ясной ночью запрещено.  Например, в “пробке” противотуманные фонари с довольно мощными лампами 21W будут если не слепить, то раздражать едущих позади водителей. Да и стоп сигналы на их фоне видны гораздо хуже. Другими словами, включенные не к месту задние противотуманные фонари не помогут, а навредят!

Диаграмма светораспределения

Так водитель видит туман в свете фар ближнего света

Тот же туман, но без ближнего света при включенных ПТФ

ПТФ Модуль D100

Ближний свет (англ. – Dipped Beam или Low Beam)

Фара ближнего света — световой прибор, предназначенный для освещения дороги впереди транспортного средства. Светотехнические параметры фар ближнего света подбираются так, чтобы обеспечить видимость дороги вперёд на 50-60 метров и безопасный разъезд на сравнительно узкой дороге без ослепления встречных водителей.

Современные системы освещения можно разделить по типам светораспределения – на европейскую и американскую.

Европейская и американская системы освещения головного света автомобиля различны как по структуре создаваемого светового пучка, так и по принципам его формирования. Это обусловлено как особенностями организации движения, так и качеством дорожного покрытия. И та и другая системы имеют как двух, так и четырехфарное исполнение.

На американских автомобилях установлены фары, а чаще лампы-фары, в которых нить накала ближнего света смещена выше горизонтальной плоскости. Благодаря такому расположению световой поток ближнего света смещен в сторону правой обочины дороги и наклонен вниз. В формировании лучей и ближнего и дальнего света участвует вся светоотражающая поверхность рефлектора фары.

Европейская система освещения выполнена конструктивно иначе, нить накаливания ближнего света смещена вверх относительно фокуса отражателя, при этом нить заслонена от нижней полусферы специальным металлическим экраном.
В формировании ближнего света участвует только верхняя полусфера рефлектора фары. C левой стороны экран срезан под углом 15 градусов, это позволяет получить четкий ассиметричный луч ближнего света. Граница освещенной зоны четкая, правая обочина ярко освещена, а левая часть луча не ослепляет встречных водителей. Дальность освещения ближнего света не превышает 50-60 метров. Современные фары ближнего света, так же как и дальние, имеют исполнение с прозрачным стеклом, а формирование ассиметричного луча происходит на поверхности отражателя, имеющего выраженный рельеф. Эта конструкция позволяет увеличить яркость светового потока, так как луч не рассевается на поверхности рифленого стекла фары и, как правило, имеет одинаковую яркость по всей освещаемой плоскости. Эта технология называется free form и применяется на всех современных автомобилях, как в головной, так и в дополнительной оптике.

Диаграмма светораспределения

Ближний свет ксенон

Ближний свет галоген

Дальний свет (англ. – Driving light, Main Beam или Hi Beam)

Фара дальнего света — световой прибор, предназначенный для освещения дороги впереди транспортного средства при отсутствии встречного транспорта. Дальний свет обеспечивает освещение дороги и обочины на расстоянии 100-150 метров, создавая яркий, плоский луч света относительно большой силы (мин. требования).

Фары дальнего света условно можно разделить на две категории. Это штатные фары дальнего света входящего в состав транспортного средства и дополнительные навесные фары, различных форм и размеров имеющие разнообразные характеристики светового луча и мощности ламп.

Как правило, штатные фары современных автомобилей в угоду дизайна имеют скромные размеры отражателя и обладают минимально необходимыми характеристиками. Для нечастых ночных поездок, света штатных фар вполне достаточно. Но, если ночные поездки на дальние расстояния являются для вас необходимостью, то установив дополнительные фары дальнего света, вы существенно обезопасите движение в темное время суток.

Модельный ряд фар дальнего света настолько разнообразен, что позволяет подобрать навесные фары, как на компактный легковой автомобиль, так и на подготовленный внедорожник. Определившись с размером и дизайном фар, необходимо подобрать основные светотехнические характеристики, а именно форму луча и светосилу фары.

Скоростное движение по ночной магистрали требует от фар максимальной дальности луча, для своевременной реакции на возникшее препятствие. Для таких условий наилучшим образом подойдут фары с узким лучом, где вся светосила фары направлена на достижении максимальной дальности. Фары такого типа называются прожектором. Прожектор создает узкий слабо рассеивающийся концентрированный луч и служит для освещения предметов на значительном удалении до 1 километра.

Если вы чаще передвигаетесь по второстепенным дорогам, гораздо важней ширина луча, освещающая обочину и прилегающую к ней территорию, т.к. обочина дороги в ночное время таит много неожиданностей. Для таких условий, мы рекомендуем фары именно дальнего света и фары дальнего света с широким лучом. Эти фары не так “дальнобойны” как прожектора, но их дальность вполне достаточна для своевременной реакции на возникшее препятствие.

Напоминаем, что во избежание ослепления дальний свет должен быть переключен на ближний не менее чем за 150 метров до встречного автомобиля, а также на большем расстоянии, если встречный водитель периодически переключает свет своих фар. Ослепление может возникнуть также через зеркало заднего вида. Очень опасно неожиданное ослепление водителей встречных автомобилей, движущихся за переломом продольного профиля дороги или за поворотом. В этих случаях нужно заблаговременно переключить дальний свет на ближний.

Прожектор

Дальний свет

Дальний свет с широким лучом

Фары дневного света  (англ. – Daytime Running Lights или DRL)

Первыми, кто осознал пользу постоянно включенных фар, были скандинавские страны. До недавнего времени их поддерживали частично: где-то включать фары обязывают лишь за городом или только в зимнее время. Но, похоже, это лишь полумеры…

Европейская статистика и многочисленные исследования убедительно подтверждали: «дневной» свет на автомобилях нужно узаконить. И вот все страны Европейского союза решили присоединиться к своим северным соседям — с 2003 года включенные фары стали столь же обязательным условием движения, как пристегнутый ремень безопасности!

В двадцати округах Нижней Саксонии провели акцию под названием «Включи свет днем». На опасных участках дорог установили информационные щиты, призывающие водителей в светлое время суток включить фары. И хотя призывы носили рекомендательный характер, немецкий педантизм возвел их в ранг закона. Результаты впечатляли: количество жертв на обозначенных трассах сократилось на четверть!

Фары дневного света или дневной ходовой огонь, это фары на передней части автотранспортного средства, излучающие яркий белый свет, для увеличения видимости транспортного средства в условиях дневного освещения.
Преимущества фар дневного света:
• Малое потребление электроэнергии, что практически не увеличивает расход топлива.
• Не увеличивает износ обычных головных фар.
• Оптимальный контраст в яркий солнечный день.

С февраля 2011 года легковые автомобили и легкие грузовики, продающиеся во всех странах Евросоюза, должны быть в обязательном порядке оснащены так называемыми фарами дневного света.

Фары рабочего света (англ. – Worklight)

Для проведения в ночное время строительных, монтажных, погрузочных и подобных работ необходим специализированный свет. Так как стандартные фары ближнего и дальнего света, а тем более прожектора не могут создать необходимого светового пятна, для этих целей применяют специальные фары рабочего света, предназначенные для освещения больших площадей.
В силу определенной специфики фары рабочего света Hella имеют множество моделей, различающихся по уровню защищенности, количеству ламп и светораспределению.

Немаловажным моментом является то, что все современные фары рабочего света Hella построены по современной технологии FF (FF — сокращение от английского Free-Form — свободная форма или свободная поверхность). Расчет поверхности отражателя выполнен на компьютере, результат оптимальная подгонка поверхности рефлектора к лампе с повышенной светоотдачей.
Определенные части рефлектора, рассчитанного точка за точкой, отвечают за освещение определенной части дороги.  Формируемый FF рефлектором световой поток распределяется более ровно, чем от классического параболического отражателя и создает равномерно залитый светом участок дороги с мягкими переходами и без резких контрастов. Например, у большинства фар интенсивность светового луча имеет плавный переход от максимальной яркости вверху оптического элемента с плавным снижением к нижней части. Этот эффект создается FF отражателем для равномерного освещения. Луч, падая на плоскость дорожного полотна, создает равномерную заливку с одинаковой яркостью пятна на всем его протяжении.

Фары рабочего света Hella имеют несколько типов светораспределения:

Long Range – Большинство фар с таким индексом имеют прозрачное стекло, без рисунка, фары такого типа формируют световое пятно на некотором удалении от источника света, причем промежуток между фарой и световым пятном остается минимально освещенным с четкой светотеневой границей. Подобное светораспределение избавляет от нежелательной засвети конструктивных элементов транспортного средства (капот, ковш или отвал). Как правило, такими свойствами обладают галогеновые фары рабочего света, фары с газоразрядной лампой (ксенон) и индексом светораспределения Long Range формируют световой коридор небольшой ширины, но внушительной дальностью до 140 метров.

Close Range – Широкий, заливающий луч этой фары освещает не только большую площадь, но и вертикальные препятствия. Световое пятно формируется в непосредственной близости от источника света. Возникает ощущение, что свет “заглядывает” за угол. Для увеличения яркости пятна мы рекомендуем выпирать фары с двумя лампами 55W 12V или 70W 24V или с фары с газоразрядной лампой (ксенон).

Ground illumination — Специализированная фара для освещения земли с очень широким и ярким лучом, превосходящего фары Close Range. В верхней части светового луча фара имеет четкую светотеневую границу, что не приводит к ослеплению стороннего наблюдателя.
Ground illumination идеально подходит для случаев, когда нужно акцентировано осветить грунт на большой площади. Фара поставляется как с галогеновыми лампами H9 65W так и с газоразрядными (ксенон).

Reversing Light — Есть еще один тип светораспределения Reversing Light имеющий косвенное отношения к фарам рабочего света, единственное, что их объединяет, это уровень защищенности фар и одинаковые корпуса. Reversing Light – Это специализированный свет для движения задним ходом, фара формирует широкий плоский луч “веер” и требует минимальной высоты монтажа. В таком случае свет от фары размазывается на плоскости, создавая максимальную площадь освещения и не ослепляя водителей двигающихся позади вас.

Бессмысленно использовать в качестве фар рабочего света:
—    Фары ближнего света.
—    Фары дальнего света.
—    Фара противотуманного света.

Ближний свет

Дальний свет

Противотуманный свет

Рабочий свет

 Автор: Андрей Артамонов
Фото и рисунки: www.off-road-light.ru и Hella KGaA Hueck & Co.

www.off-road-light.ru

Виды автомобильного освещения

Автомобильное освещение очень важно для обеспечения безопасности и комфортности поездок по дороге. Существует два основных вида автомобильного освещения – внутренне и внешнее, каждое из которых играет огромную роль для водителя. Об истории автомобильного освещения вы можете узнать в этой статье, а в данном материале мы расскажем вам все о таких типах автомобильного света, их особенности, важность и многое другое.


Виды автомобильного освещения

На сегодняшнее время автомобильное освещение можно поделить на два таких основных типа:

  • Внешнее. Соответственно, речь идет о световом оборудовании, которое расположено с внешней стороны транспортного средства, то есть это передняя и задняя оптики.
  • Внутреннее. Это такое освещение, которое находится в салоне автомобиля и служит для комфортности поездок и многое другое.

Есть мнение, что внутреннее освещение не играет большой роли, что только внешнее – самое главное. Однако, это не совсем точно, поскольку каждое оборудование предназначено для особой цели, которая не может не иметь значения.


Особенности и виды главного автомобильного освещения

К главному автомобильному освещению относят свет ближнего режима и свет дальнего режима. Это такие режимы света, которые находятся на передней оптике транспортного средства и служат для использования при непогоде и в темное время суток.

Ближний режим света – служит для обеспечения освещения дорожного плотна в ночь и при непогоде. В среднем, луч ближнего режима простирается перед автомобилем на расстояние от 60 до 80 метров, обеспечивая мощное освещение и безопасность для водителя на дороге.

Дальний режим света – служит для обеспечения освещения в темное время суток, используется исключительно на загородных трассах при отсутствии другого транспорта – встречки. Такое освещение перед автомобилем может простираться от 130 до 150 метров. Следовательно, зачастую используется, как отмечалось, когда нет встречки, поскольку такие лучи могут ослеплять водителей встречного транспорта, что снижает безопасность на дороге.


Лампы для ближнего и дальнего режимов света

Сразу стоит отметить, что автомобильная головная оптика может быть двух видов: двойная (разделенный ближний и дальний луч света, следовательно, используют 2 лампочки) и одинарная (ближний и дальний свет сдельные, для этого используется или одна лампа с работой в двойном режиме или же билинза).

Для двойной оптики используют такие типы автомобильных ламп:

  • Галогеновые лампы с одной нитью накала.
  • Ксеноновые лампы для одного и другого режимов света.
  • Возможно использование светодиодной лампы для одного из режимов света – зачастую ближнего.

Для одинарной оптики используются следующие типы ламп:

  • Галогеновые лампы с двумя нитями накала – одной короткой, а другой длинной. При работе короткой нити – обеспечивается выдача ближнего режима света, а при работе длинной – дальнего режима света.
  • Ксеноновые лампы, которые устанавливают в билинзу. Это такое оборудование, которое является прожекторным устройством. В конструкции биксеноновой линзы есть специальный механизм – шторка с магнитом. При поднятой шторке – обеспечивается ближний режим света, поскольку отрезается часть луча, а при опущенной –дальний режим света.

Вне зависимости от типа оптики автомобиля, то ли одинарная, то ли двойная рекомендуется использовать ксеноновые лампы, поскольку он обеспечивают:

  • Лучшее освещение дорожного полотна – захватывая обочину, однако не ослепляя водителей встречного транспорта.
  • Длительно служат в течении 3-х или 4-х лет.
  • Обеспечивают белый свет, максимально приближенный к дневному типу.
  • Потребляют минимальное количество энергии автомобиля.
  • Характеризуются высокой надежностью, прочностью и устойчивостью к вибрационному воздействию автомобиля.

Многие транспортные средства, на сегодня, комплектуются штатным ксеноновым оборудованием, хотя немалая часть еще выпускается и с галогеновыми лампами. Галогеновую оптику автомобиля, благодаря универсальному ксенону – можно при желании переоборудовать.

Дополнительное внешнее освещение автомобилей

Дополнительное освещение автомобиля играет огромную роль, а поэтому про такое оборудование ни в коем случае нельзя забывать.

Заднее внешнее дополнительное освещение

Заднее внешнее дополнительное освещение автомобилей – это задние габаритные огни, задние указатели поворотов, задние стоп-сигнальные огни, огни движения задним ходом, подсветка номерного знака. Все представленные огни дополнительного внешнего освещения автомобилей располагаются на правой и левой фаре сзади и спереди.

Габаритные огни – они бывают передние и задние. Такие фонари служат для обозначения габаритной ширины автомобиля и используются в ночное время. Они обеспечивают заметность транспортного средства и его размеров в темноте. Таким образом, гарантируется безопасность для водителя на дороге.

Указатели поворотов – это такие огни, которые располагаются впереди и сзади транспортного средства. Они используются и в дневное, и в ночное время суток, указывая другим участникам дорожного движения на ваши намерения произвести поворот.

Стоп-сигнальные огни – это фонари, которые располагаются только на задней оптике транспортного средства. Они необходимы для того, чтобы предупредить участников дорожного движения, движущихся позади вас об остановке. Также, такие приборы, вместе с габаритами используются для сигнала аварийной остановки.

Огни движения задним ходом – это такое световое оборудование, которое необходимо для подсветки водителю в темное время суток, чтобы гарантировать безопасную парковку. Также, такие огни служат и для обозначения ваших действия для других водителей.

Подсветка номерного знака – это специальные лампочки небольшой яркости, которые включаются в ночное время суток и обеспечивают хорошую видимость надписи на вашем номерном знаке транспортного средства.

Следовательно, каждое из представленных типов дополнительного оборудования играет очень важную роль в обеспечении безопасности для водителя на дороге, а поэтому пренебрегать такими фонарями не рекомендуется.


Лампы, которые используют для дополнительного внешнего освещения

Дополнительное световое оборудование автомобилей оборудуют такими лампами:

  • Лампы накаливания.
  • Светодиоды.
  • Иногда ксенон, что каcается фонарей движения задним ходом.

Штатно, автомобили укомплектованы, в основном, лампами накаливания, но при желании они заменяются на светодиоды, которые обладают длительным сроком эксплуатации, высокой яркостью, надежностью.


Независимое внешнее освещение автомобилей

Дневные ходовые огни (ДХО) – это светотехнические приборы, которые устанавливают спереди транспортного средства ниже головной оптики. Они служат для выразительности автомобиля в светлое время суток, обеспечивая водителю большую безопасность. Такие приборы стали обязательными, после введения закона ЕЭК ООН № 87. Без исключения их необходимо включать днем, дабы сделать автомобиль более заметным в такое время суток для других участников дорожного движения. Отметим, что речь идет о самостоятельных ДХО, а не включении ближнего режима света для этой цели. Отдельные модули дневных огней – это светодиодные приборы повышенной яркости и длительности работы.

Противотуманные фары (ПТФ) – это специальные приборы, которые устанавливают спереди и сзади (не обязательно) транспортного средства. Они служат для повышения видимости дорожного плотна в плохие метеорологические условия. Такие фонари используются в туман, дождь, снег. Лучи света ПТФ (зачастую желтые) пробивают туман, не кристаллизируется от капель влаги, а поэтому гарантируют безопасность для водителя на дороге при непогоде. Противотуманные фары не являются обязательным световым оборудованием транспортного средства, но для повышения безопасности и видимости дорожного полотна при непогоде – рекомендуется их устанавливать, если они не предусмотрены штатно. Зачастую, в противотуманные фары устанавливают галогеновые лампы с желтым светом, реже – ксенон.

На заметку водителю! Внешнее световое оборудование, то ли главное, дополнительное или независимое – очень важно. Именно от его качества будет зависеть безопасность на дороге для вас и окружающих!


Внутреннее автомобильное освещение

Внутреннее освещение транспортного средства также играет немалую роль для водителя. Благодаря ему, вы можете производить комфортные поездки на дороге ночью. Внутреннее освещение автомобиля, включает подсветку таких элементов:

Бортовая панель – это важная часть автомобиля, следовательно, и подсветка играет огромную роль. Если вы не будете видеть спидометр в ночь, то не сможете контролировать скорость транспортного средства, что сказывается на снижении безопасности на дороге.

Бардачок – подсветка такого элемента конструкции транспортного средства необходима. В бардачке водитель хранит важные вещи, которые могут понадобиться в любое время суток, следовательно, подсветка здесь весьма необходима.

Салон автомобиля – это место, где водитель проводит очень много времени, а поэтому подсветка также очень важна. Освещение салона транспортного средства очень актуально и для пассажиров.

Багажник – подсветка такой части конструкции транспортного средства очень важна, поскольку в багажнике хранится или же перевозится множество вещей. Чтобы ночью было легко разобраться, устанавливается подсветка.

Лампы для чтения в салоне – необходимая подсветка для пассажиров или же водителя (если предстоит длительный путь и приходится останавливаться на отдых ночью в машине). Такое освещение расположено на заднем сиденье и предназначено для чтения или же других занятий в темное время суток.

Лампы, которые используются для внутреннего освещения

Для внутреннего освещения транспортного средства используются следующие световые приборы: лампы накаливания, светодиодные лампы. Большинство автомобилей с завода комплектуются лампами накаливания, используемыми в качестве внутреннего освещения транспортного средства. Однако, они обеспечивают тусклый и не всегда эффективный свет, следовательно, требуют замены. Для этого и используются яркие, белоснежные и насыщенные светодиодные лампы.

Важность автомобильного освещения

Автомобильное освещение – это очень важная часть каждого транспортного средства.

Свет машины обеспечивает:
  • Высокую безопасность для водителя и окружающих
  • Комфортность поездок.

Несомненно, очень важным является именно внешнее освещение транспортного средства, которое позволяет производить безопасные поездки в ночь и при непогоде. Однако, внутреннее освещение тоже необходимо, поскольку оно влияет на комфортность произведения этих же самых поездок. Следовательно, мы рекомендуем следить за качеством как внешнего, так и внутреннего света вашего транспортного средства.

avto-lampa.com.ua

Какие фары выбрать для авто? Советы, виды фар

Автомобиль задумывался и разрабатывался как средство передвижения, на котором можно добраться от пункта А до пункта Б при любых погодных условиях, времени суток и времени года. Другими словами — это универсальный транспорт, и чтобы сделать его действительно таковым, нужно знать, какие фары лучше.

Для того чтобы сделать возможным передвижение в ночное время, даже на самых первых автомобилях устанавливали фары. С современным понятием автомобильной оптики их связывает только название. Они были слишком примитивны и представляли собой обычные горелки на ацетилене, позже стали добавлять отражатели. О хорошем освещении дороги впереди автомобиля не могло быть и речи, максимум, что делали такие «фары» — это рассеивали немного темноту и делали автомобиль заметным издали.

Существует несколько видов автомобильных фар, между ними имеются как конструкционные различия, так и эксплуатационные. Уважающий себя водитель должен знать преимущества и недостатки каждого типа, чтобы сделать правильный выбор в пользу своего автомобиля.

ОСНОВНЫЕ ВИДЫ ФАР

Технический прогресс стремительно движется вперёд, хоть и есть базовое понятие того, что свет мы получаем из электричества, но принцип возникновения освещения может отличаться. Современные аналоги гораздо эффективнее расходуют электрический заряд и имеют высокий КПД. Однако старые образцы до сих пор используются, благодаря своей надёжности. Более того, их тоже модернизируют и делают ярче и экономнее.

Имеется 3 основных вида фар:

  • Ксеноновые;
  • Светодиодные;
  • Галогеновые.

Имеется уже прототип 4 вида, который ещё не поступил в продажу — это лазерные фары. Рассмотрим каждый тип более подробно, учитывая его преимущества и недостатки.

КСЕНОНОВЫЕ ФАРЫ

Вы можете продолжать использовать устаревшие лампы со спиралью накаливания, но в мире уже долгие годы применяются газоразрядные аналоги. Если быть точнее, компания BMW внедрила их в производство ещё в 1991 году. Они начали использовать фары, в которых свет исходит от электрической дуги, которая натянута между электродами. Первые образцы были нестабильны, поэтому было решено её стабилизировать за счёт наполнения колбы инертным газом ксеноном. Теперь, чтобы быстро зажечь их, пришлось установить специальную систему розжига, которая является самой дорогой аппаратной частью.

Ксенон становится всё популярнее и популярнее, и по праву носит титул «Самые яркие фары». Это их самое весомое преимущество, ведь излучаемый ими свет имеет голубоватый оттенок и делает вождение ночью комфортабельным. Ксеноновая лампочка может работать от 2 до 3 тысяч часов, а сила светового потока составляет 4 000 люмен. Однако такая световая мощь является не только преимуществом, но и серьёзным недостатком. Если неправильно их отрегулировать, при ночной езде вы будете слепить встречных водителей, что может оказаться причиной ДТП.

Свет, который выделяет электрическая дуга, имеет особенность сильно рассеиваться. Пыль и грязь на фарах этому только способствует, поэтому, прежде чем устанавливать блок этого типа, узнайте возможно ли установить на ваш автомобиль автоматический корректор светового луча и омыватели. Без этих дополнительных устройств использовать ксенон не рекомендуется, ведь он может стать причиной дорожного происшествия.

Ксеноновые лампы имеют ещё один недостаток, иногда довольно весомый — высокая цена. Стоимость таких ламп обуславливается наличием очень дорогого и технически сложного блока розжига. Инженеры пытаются снизить стоимость и повысить их безопасность. Им это удаётся, мощность фар удалось снизить до 2,5 тысяч люменов, а удешевили систему за счёт использования более компактного блока розжига.

СВЕТОДИОДНЫЕ ФАРЫ

С появлением технологии, основанной на сверхпроводнике, появились и фары на основе светодиодов. Благодаря компактной электрической системе, установить светодиодов на одну фару можно разное количество. Этот вид фар обладает множеством преимуществ, основные из них:

  • Источник света очень маленький, поэтому автомобильной фаре можно придать любое очертание и форму, которая будет лаконично сочетаться с дизайном.
  • Срок службы таких фар значителен, около 15 000 часов работы. Имеется вероятность, что замена ламп не потребуется никогда.
  • Тепловыделение таких источников света невероятно низкое.
  • Такие фары очень экономны и практически не создают нагрузку на электрическую сеть машины.
  • Количество источников света и их яркость можно отрегулировать, изменив их мощность, а, значит, такая система освещения может переплюнуть ксеноновые образцы.

Однако у этого типа есть один большой недостаток — их стоимость, и она гораздо выше, чем у ксенона. Поэтому сказать, что лучше, ксенон или светодиоды на этом этапе технического прогресса очень трудно. Команды инженеров работают над возможностью снижения стоимости таких ламп, более того, уже имеются прототипы. Самый популярный из них может менять свет в зависимости от погодной обстановки или желания водителя. Также разработаны на светодиодной основе фары, которые могут проецировать изображение на стену дома, вот и возможность посмотреть фильм на природе с друзьями, просто натянув простынь перед автомобилем.

ГАЛОГЕННЫЕ ФАРЫ

Освещать дорожное полотно в автомобилях минувших лет должны были лампы с нитью накаливания. До сих вы можете встретить их, хотя в нескольких европейских странах их уже запретили по причине неэкологичности. Но в автомобиле такой вид ламп сталкивался с высокими нагрузками, поэтому их довольно часто приходилось менять.

В 1962 году их модернизировали с целью продлить срок службы. Инженеры решили замедлить сгорание вольфрама, добились этого заполнением стеклянной колбы инертным газом. С нескольких десятком часов работы их срок службы поднялся до 600 часов эксплуатации. А современные образцы способны работать до 1 000 часов при высокой нагрузке.

Недостатков у такого типа фар целое множество, они не очень надёжны благодаря подверженности внешним факторам. Яркость таких аналогов находится на очень низком уровне, ведь принцип их работы заключается в накаливании вольфрамовой нити протекающим током. А такой процесс имеет свой лимит в 1 500л. Поэтому водитель с такими фарами вынужден вглядываться в темноту в поисках препятствия, которое нужно объехать.

Однако все эти недостатки уходят на задний план благодаря одному преимуществу — низкой стоимости. Именно поэтому они продержатся в эксплуатации ещё несколько десятков лет.

ЛАЗЕРНЫЕ ФАРЫ

Компания BMW считает, что будущее в сфере автомобильной оптики стоит за лазерными аналогами. Инженерами этой компании построены несколько прототипов таких фар, на основе высокомощных лазеров, которые сейчас используются только для специфичных целей на предприятии. Вы не получите силу убирать соперников на дороге направлением лазера, как это показывается в фильмах. Фара, в которой генерируется луч высокой мощности, заполнена фосфоресцируем веществом.

Эта система освещает дорогу на расстоянии 600 метром потоком дневного света. Такой мощности нет ни у галогенных, ни у ксеноновых аналогов. Более того, водитель может регулировать яркость фар во время передвижения, а наличие фосфоресцирующего вещества позволяет придать фарам любой оттенок от ослепляющего белого до приятного жёлтого цвета без потери мощности.

Однако такая система требует серьёзных доработок, но не исключено, что в ближайшее время мы увидим лазерные оптические системы на топовых моделях автомобилей BMW.

ВЫБОР ОСНОВНЫХ ФАР

Поскольку лазерные фары ещё не поступили в продажу, мы будем рассматривать галогенные и ксеноновые фары. Светодиодные аналоги устанавливаются заводом-производителем или после аварии по причине высокой стоимости блока.

ГАЛОГЕНОВЫЕ

При выборе галогенок необходимо отталкиваться в первую очередь от необходимой вам мощности, которая, собственно, и определяет световую мощь лампы. Лучше всего приобрести сбалансированную лампу мощность около 80 W, она потребляет мало электрического заряда. Если вам постоянно приходится ездить в условиях бездорожья или дорожное полотно имеет множество выбоин, тогда стоит приобрести фары мощностью в 100 W. По отзывам автомобилистов всего мира сформировали рейтинг производителей галогеновых фар, лидирующие позиции занимают компании Osram и Phillips. Продукты этих компаний отличатся своей надёжностью в любых погодных условиях и имеют долгий срок службы.

КСЕНОНОВЫЕ

При выборе ксенонов необходимо учитывать цветовую температуру. Самым незаурядным решением будет покупка фар в диапазоне 5000 кельвин. Такие фары не будут создавать сильного светового потока, поэтому в условиях снегопада, тумана и ливня вы сможете комфортно передвигаться. Аналоги с диапазоном 12000 кельвин выглядят идеально, но в эксплуатации не очень удобны. По рейтингу, лучшей фирмой является Hella, а при покупке бюджетных устройств предпочтения стоит отдать компания MTF и Sho-me.

Стоит отметить, что сейчас в продаже очень популярны специальные комплекты, которые приспособлены для самостоятельного переоборудования автомобиля. Причём так продаются не только галогеновые блоки, но даже ксеноновые и светодиодные. Специалисты не рекомендуют делать это своими силами, ведь автолюбитель без специального оборудования не сможет откалибровать оптику, правильно установить рассеиватели и отражатели. Результатом самостоятельной работы может оказаться отсутствие света на дорожном полотне и ослепление водителей встречных автомобилей.

ДОПОЛНИТЕЛЬНЫЕ ФАРЫ

Если вы заинтересованы установить на свой автомобиль дополнительные фары, то к их выбору следует подойти ответственно. Решить, какие дополнительные фары лучше поставить, может только водитель в соответствии со своими запросами. Очень удобно использовать их в качестве ходовых огней, что позволит не использовать габариты и ближний свет в дневное время. Для такого предназначения идеально подойдут диодные аналоги. Они очень экономны в плане потребления энергии, имеют мощный световой поток, благодаря чему автомобиль можно заметить даже за километр.

При езде по бездорожью оптимальным решение будет установка ксеноновых устройств на крышу автомобиля или защитную дугу, которая находится перед капотом. Включить такие фары можно только в условиях бездорожья или сельской местности, чтобы избежать штрафов за несоответствие регламенту технической безопасности.

 Выбирайте фары в соответствии с вашими потребностями, старайтесь сделать автомобиль универсальным в любой дорожной обстановке. Позаботьтесь о комфортной езде окружающих вас водителей, чтобы не спровоцировать ДТП.

neauto.ru

Эволюция автомобильных фар: от керосина до светодиода

Сегодня в это сложно поверить, но на первых автомобилях устройств, которые сейчас официально именуются «световыми приборами», не было вовсе! Езда на «самобеглых экипажах» во времена Готтлиба Даймлера и Карла Бенца была весьма рискованным занятием и в светлое время суток. А уж о том, чтобы ездить ночью, мало кто помышлял.

Фото: Oldmotor.com; Media.daimler.com

Однако с началом эры массового распространения автомобилей проблему освещения дороги непосредственно перед движущейся машиной решать было просто необходимо!..

«Керосинки»

Первые автомобильные фары представляли собой просто-напросто керосиновые лампы. Их главными преимуществами на тот момент была простая, как правда, конструкция, а также возможность максимальной унификации со светильниками, массово распространенными в быту.

Фото: Oldmotor.com

На этом, однако, все плюсы «керосинок» для автомобилиста заканчивались, поскольку со своей основной задачей такие фары справлялись отвратительно. Они не столько освещали путь перед машиной, сколько обозначали ее присутствие на дороге. На автомобилях тех лет применялись также масляные светильники, и по эффективности они соответствовали «керосинкам». Замена им была разработана весьма быстро.

С паровоза на автомобиль

В 1896 году, всего через 10 лет после того, как Карл Бенц получил патент на свой первый автомобиль, авиаконструктор Луи Блерио предложил использовать на машинах ацетиленовые фары. Аналогичной конструкции прожекторы активно применялись в то время на… паровозах!

Фото: Tomislav Medak/Wikipedia.org

Дорогу такие фары освещали уже вполне сносно, но активное их использование сопровождалось для водителя «танцами с бубном». Чтобы включить головной свет, нужно было открыть кран подачи ацетилена, затем открыть стеклянные колпаки самих фар и, наконец, зажечь спичкой горелки. Ацетилен при этом вырабатывался прямо на ходу: в отдельном баке, разделенном на два отсека, в который перед поездкой нужно было засыпать карбид кальция и залить воду.

Ацетиленовые светильники, к слову, применяются до сих пор. Например, на расположенных в отдаленных районах маяках – в случае, если для них невозможно или невыгодно вести отдельную линию электропередачи или ставить автономный генератор.

Плюс электрификация всех авто

Хорошо знакомые нам электрические фары стали широко применяться на автомобилях с начала 20-х годов XX века. Впрочем, на моделях класса «люкс» их начали использовать даже раньше: с середины 10-х гг. – практически сразу после изобретения. Одними из первых электрофары в стандартной комплектации получили Cadillac Model 30 и легендарный Rolls-Royce Silver Ghost.

Фото: Carsguide.com.au

По сути, первые подобные фары представляли собой электрические прожекторы, и с основной своей задачей они, естественно, справлялись на ура. Возникла, однако, другая проблема: водители, ехавшие ночью встречными курсами, нещадно ослепляли друг друга. Так появились первые корректоры фар, причем разных типов: рычажные, тросовые, гидравлические. Некоторые производители выводили на переднюю панель рычажок реостата, которым водитель мог отрегулировать яркость ламп.

До чего дошел прогресс…

На первый взгляд современные автомобильные фары далеко «уехали» от прожекторов начала 20-х. Отчасти это действительно так, но… Как говорят в Одессе, вы будете смеяться: в целом конструктивная схема фар головного света и сегодня остается той же! Они по сию пору состоят из корпуса, отражателя, рассеивателя и лампы – источника света.

Прогресс, однако, на месте не стоит, и в рамках этой нехитрой принципиальной схемы конструкция автомобильной фары регулярно дополнялась важными элементами, делавшими ее все более функциональной, долговечной, удобной и безопасной в использовании.

Так, в 1919 году компания Bosch представила лампу с двумя нитями накаливания. Вкупе с изобретенным к тому временем рассеивателем это был важный шаг на пути решения проблемы, над которой бились конструкторы все предыдущие десятилетия: как эффективно освещать дорогу и при этом не слепить встречных?

В середине 50-х французская фирма Cibie предложила революционное по тем временам решение, применяемое до сих пор. Идея состояла в создании асимметричного пучка света, чтобы со стороны водителя фары светили ближе, чем со стороны пассажира. С 1957 года подобное распределение света входит во все европейские технические регламенты для автомобилей массового производства.

В 1962 году компания Hella представила первую автомобильную галогенную лампу. Колба такой лампы заполняется галогенидами – газообразными соединениями йода или брома, препятствующими активному испарению вольфрама с нити накаливания. В итоге светоотдача «галогенки» выросла в полтора раза по сравнению с лампами прежних поколений, ресурс – сразу вдвое, снизилась теплоотдача, да еще и сама лампа стала гораздо компактнее! Галогенные лампы до сих пор остаются «золотым стандартом» в области автомобильной светотехники.

Citroen AMI: один из первых в мире серийных автомобилей с прямоугольными фарами.

Примерно в те же годы стали производиться автомобили с фарами прямоугольной формы. Затем, с внедрением технологий компьютерного моделирования, конструкторы получили возможность создавать комбинированные рефлекторы сложной формы: с делением на сегменты, каждый из которых по-разному фокусирует световой пучок.

В 1993 году Opel впервые применил на массовом автомобиле (модель Omega) пластиковый поликарбонатный рассеиватель. Это улучшило светопропускание фары и радикально снизило ее общую массу: почти на килограмм.

В конце 90-х – начале 2 000-х началось широкое применение так называемых поворотных фар, световой пучок в которых направлялся вправо/влево вслед за соответствующим поворотом рулевого колеса. Первые эксперименты в этом направлении начались практически сразу после изобретения электрических фар. Однако вскоре попали чуть ли не под законодательный запрет: технологии того времени не позволяли менять направление светового потока так быстро, как это было необходимо во время движения автомобиля.

Довести идею до ума одной из первых смогла компания Citroen при технической поддержке уже упомянутой фирмы Cibie. Первые поворотные фары дальнего света появились в 1968 году на легендарной модели DS.

К слову, сегодня функция освещения траектории движения в повороте отнюдь не всегда реализуется за счет поворачивающегося прожектора. На недорогих машинах эта задача возлагается на дополнительные боковые лампочки или «противотуманки».

Opel Signum (слева) и рентген-схема его поворотных фар головного света.

Впрочем, даже самый «продвинутый» вариант поворотного света – комбинированный, при котором на малых скоростях включаются боковые лампы, а на высоких – поворачивающиеся прожекторы, – перестал быть уделом моделей класса «Люкс». Такие фары доступны и на автомобилях гольф-класса. Хотя опция эта – отнюдь не дешевая…

В настоящее же время мы наблюдаем, по сути дела, закат «карьеры» лампы накаливания как основного источника света в автомобильных фарах. Эффектную точку в ней призваны поставить газоразрядные лампы. Более известные широкой публике как ксеноновые.

Даже в самом простом варианте использования ксенона – в качестве заполнителя колбы лампы накаливания – эффективность освещения существенно возрастает, а световой поток приближается по спектру к солнечному излучению.

Максимальной же эффективности работы традиционных фар можно добиться при использовании ксеноновых газоразрядных ламп, в которых светится не вольфрамовая нить, а сам газ при подаче высокого напряжения. «Ксенон» потребляет значительно меньше энергии, светит вдвое ярче обычных «галогенок», а служит при этом гораздо дольше за счет принципиального отсутствия хрупкой нити.

Первым серийным автомобилем с ксеноновыми газоразрядными лампами (производства Bosch) стал BMW 750iL 1991 модельного года.

«Безламповое» будущее

Но, как бы ни были эффективны ксеноновые лампы, – будущее, по мнению специалистов, за фарами на основе светодиодов. Инженеры Philips, например, заявляют, что уже в ближайшее время такие фары вытеснят не только «ксенон», но и галогеновые лампы.

Фото: компания Hella

Светодиоды потребляют меньше энергии, нежели традиционные лампы, а служат едва ли не на порядок дольше. Но главное – устройство светодиодных фар проще, чем ксеноновых, а кроме того у них практически отсутствует характерная для «ксенона» инерция при включении.

Первыми серийными автомобилями с оптикой на светодиодах были, как водится, люксовые модели. В 1992 году BMW 3-Series Cabrio получил центральный светодиодный стоп-сигнал, в начале 2000-х на Audi A8 W12 появились светодиодные дневные ходовые огни. А на Lexus LS 600h 2008 года передние блок-фары впервые в мире стали полностью светодиодными.

Ну а сегодня такие системы головного освещения уже не являются экзотикой. Полностью светодиодные фары (правда, пока только в качестве опции) получил, например Seat Leon нового поколения.

Думается, пройдет совсем немного времени – и подобные фары будут столь же привычны на массовых авто, как и сегодняшние «галогенки»…

Еще один «стандарт будущего», о котором нельзя не сказать: на концептах немецких производителей – Audi и BMW — уже используются лазерные фары.

И если Audi со слов исполнительного директора Руперта Штадлера собирается оснащать лазерной оптикой серийные модели, но не называет никаких конкретных дат, то в BMW уже предлагают лазерные фары в качестве опции для спортивного гибрида i8, серийный выпуск которого назначен на 2014 год.

В январе текущего года на выставке потребительской электроники CES в Лас-Вегасе во время демонстрации концепт-кара Audi Sport quattro, оснащенного инновационными фарами, компания производитель рассказала про отличительные особенности лазерных диодов от традиционных, упомянув дальность освещения – фантастические 500 метров!

Экономичность, компактность и могучая интенсивность света — вот безусловные козыри лазерной оптики. Естественно никто не будет светить лазером в глаза встречному потоку, тем более что решение, как сделать работу таких элементов безопасным, уже есть… Встречаем будущее!

www.kolesa.ru

Лампочки для фар автомобилей — виды и особенности выбора

Не работают фары? Нужно поменять лампочки для фар автомобилей? Разберёмся.

Для начала рассмотрим, какие бывают лампочки в фарах.

В первую очередь лампы для автомобиля можно поделить на 2 основных типа:

Лампы головного света — устанавливаются в передние фары автомобиля.

Лампы дополнительного света — к ним относятся габаритные огни, стояночные и лампы салона, стоп-сигналы.

Каждый тип ламп имеет свои обозначения и стандарты подключения (например, h2, h4, h5 — обозначения для ламп с содержанием галогеновых газов).



Виды ламп в фарах автомобиля

Во-вторых, по назначению передние лампы делят:

Лампочки дальнего/ближнего света — основное освещение дорожного покрытия перед автомобилем. Представляют собой составляющие блок-фары, переключаемые при необходимости осветить дальние/ближайшие участки дороги.

Противотуманные лампы — устанавливаются в головной оптике. Свет от фар как бы стелется по дороге, не освещая туман по высоте. Используются в тяжелых метеоусловиях (туман, дождь, снегопад). Не только помогают водителю лучше ориентироваться на дороге в непогоду, но и увеличивают видимость самого транспортного средства для других участников дорожного движения.

В-третьих, деление по конструкции:

Автомобильные лампы накаливания — самый старый вид ламп. Можно сказать устаревший.

Галогенные (галогеновые) лампы — представляют собой лампу накаливания, в колбе которой находится буферный газ (пары галогенов — брома или йода). Отличаются большим сроком службы. Самый распространенный тип ламп, используемых в фарах авто. Постоянно дорабатываются для получения большей интенсивности света и увеличения радиуса освещения перед авто.

Ксеноновые лампы — состоят из колбы с газом (ксеноном) и электродов. Светятся благодаря электрической дуге, возникающей вследствие подачи напряжения. Свет, который испускает ксеноновая лампа, — белый, близкий по спектру к дневному, и яркий (интенсивность выше в 3 раза, чем у галогеновых ламп). Яркие, энергоэффективные, и долгоживущие лампы. Комфортные для глаз водителя, но могут быть чрезмерно яркими для других участников движения.

Светодиоды — состоят из многочисленных светоизлучающих диодов (LED). Излучаемый свет близок к дневному свету. Потребляют меньше электроэнергии, по сравнению с галогенными, и имеют очень долгий срок службы. Работают без износа в течение длительного времени использования. Благодаря небольшим размерам открывают широкие возможности для дизайна. Однако зимой световой поток светодиодных ламп значительно снижается.

Что нужно знать о лампочках в фары перед заменой

1. Основное правило, которое нужно помнить, если вы планируете заменить лампочки в фарах, — это то, что лампы в фарах нужно менять парами.

Для этого есть веские основания:

  • Лампочки устанавливались вместе в одно время, а значит, раз перегорела одна, то и смерть другой не за горами.
  • Если вы решите оставить вторую и заменить только одну в целях экономии, то тем самым вы нарушите картину светораспределения, т.к. новая лампа всегда будет светить ярче той, которая уже отработала немало.

2. Собираясь в магазин за новыми лампочками в фары, возьмите с собой старые. Так вам будет проще подобрать аналогичные и исключите риск купить неподходящие. Тем не менее, не забывайте изучить надписи на упаковках.

3. В продолжение темы про упаковки: проверьте, стоит ли ней знак соответствия. Это обязательное условие, если товар качественный (а именно такой и нужен). Если же вы увидели надпись Offroad use only («Использовать только вне дорог общего пользования») или Not for use in Europe («Не использовать в Европе»), то такие лампы пропускаем — они запрещены к использованию в России.

4. Надписи +50% Light или Beam Performance +60% на упаковке обещают вам, что некоторые точки перед автомобилем будут освещены лучше по сравнению с возможностями обычных ламп. Однако помните, что дополнительные эффекты снижают ресурс лампочек, что означает более скорую их замену.

5. Лампы белого и желтого свечения и надписи типа 2600 К. Здесь эталоном для сравнения выступает дневная цветовая температура, которая находится в рамках 4000-6500 К.

Значение на упаковке близко к нему — свет, излучаемый лампой, похож на дневной. Он комфортный и привычный, создаёт меньшую нагрузку на глаза, в нём предметы более чёткие. Однако в дождливую погоду или в тумане видимость резко падает, т.к. белый свет отражается от капель воды.

Значение на упаковке ниже 3000 К — перед вами лампы жёлтого свечения. Они эффективны в непогоду, хотя при хороших погодных условиях не так удобны. В связи с этим, устанавливают их в противотуманные фары, а не головные.

Если колба лампы цветная, скорее всего, это чисто эстетическое решение — свет будет белым. В некоторых случаях колбы окрашивают в синий, чтобы повысить цветовую температуру.

6. Отсутствует указание на срок службы лампы в фары? Стандартным временем жизни при напряжении 13,2 В считается:

  • для галогеновых ламп — 600 ч.,
  • для газоразрядных (ксеноновых) ламп — около 3000 ч.,
  • для светодиодов (LED) – 10 000 ч.,
  • для органических светодиодов (OLED) – 30 000 ч.

Превышение напряжения снижает срок службы лампочки (например, увеличение напряжения на 5% влечёт снижение срока службы лампы на 40%). Однако световой поток будет сильнее. При низком напряжении ситуация обратная.

7. Оригинальная лампа была 60/55 Вт, но в наличии только более мощная – 100/90 Вт. Стоит ли приобрести её, да и света она даёт больше? Нет, больше не значит лучше. Если не хотите, чтобы эксперимент увенчался пожаром из-за превышения нагрузки на проводку.

8. Являются ли аналогами газоразрядная (ксеноновая) лампа и галогеновая лампочка в фары с пометкой intense white хenon effect? И та и другая испускает чистый белый свет, но они всё же различаются — газоразрядные лампочки светят лучше.

Заказать автозапчасти >>>

Замена лампочек в фарах

Если у вас не включаются фары, как правило, не требуется полное снятие или замена фар для восстановления их работоспособности. Сам процесс замены лампы в фаре и последовательность шагов может отличаться в зависимости от модели автомобиля, однако зачастую хватает открутить несколько крепёжных болтов и немного времени. Например, замена лампочек передних фар происходит следующим образом: откручиваются болты, снимается фара (можно снять не вытаскивая разъём) либо оттянуть фару не снимая полностью весь блок, чтобы достать до лампочки, осторожно выкрутить или нажать на специальный штекер для отделения лампы, установить новый световой элемент.

Основная сложность процесса замены лампы в фаре — конструкция авто, не позволяющая беспрепятственно добраться до креплений и самой лампочки. Иногда требуется снятие других деталей автомобиля, чтобы произвести замену. Также некоторые детали слишком туго поддаются, поэтому не все справятся с этой задачей (в основном это касается девушек) или есть риск при чрезмерном усилии повредить детали (особенно если это усилие там и не нужно). В связи с этим иногда легче обратиться в автосервис, чем тратить время на то, чтобы разобраться в нюансах процесса, к тому же стоит услуга недорого, и у профессионалов займёт немного времени.

Как сделать тонировку фар читайте здесь.

service-liga.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
