FM-антенна своими руками.
Приветствую читателей и подписчиков. В комментариях и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.
Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц). Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов. Для конструкции потребуются недорогие или бывшие в употреблении материалы.
FM-антенна фольгированный квадрат.
Необходимые материалы и инструменты:
- Высушенная доска, ДВП, диэлектрический материал.
- Металлическая фольга.
- Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
- Штекер для подсоединения к радиоприёмнику.
- Паяльник, флюс, припой.
Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала. К нижнему краю квадрата, справа или слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм. Обозначения: 1 — диэлектрический материал; 2 — фольга;
Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице.
Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.
Трубная FM антенна.
Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы
Необходимые материалы:
- Сердечник из феррита от строчного трансформатора старого лампового телевизора.
- Клей, липкая, изоляционная лента.
- Латунная или медная фольга.
- Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
- Соединительные штыри для подключения антенны к приёмнику.
Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке. Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой.
Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, остальные выводы — к клемме «Антенна». Настройка приёма производится подбором подключений обмоток контура связи.
Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

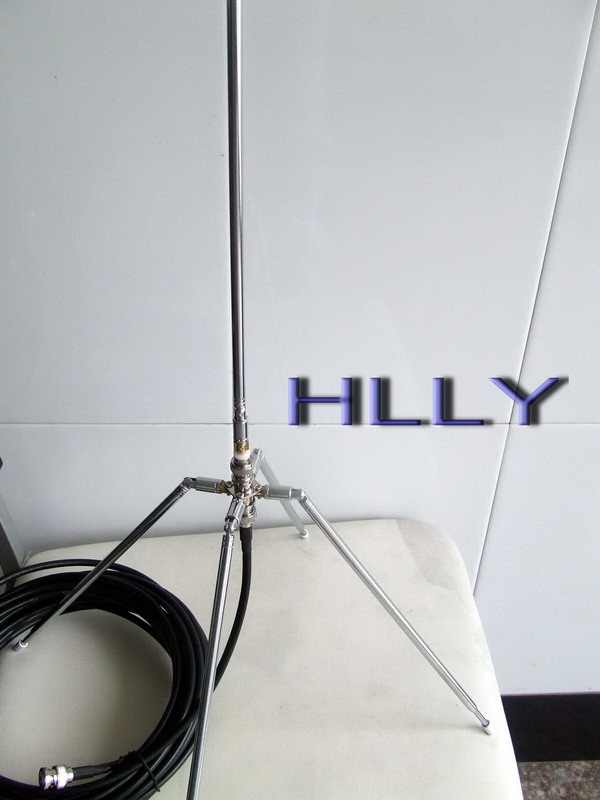

Всенаправленная FM-антенна из коаксиального кабеля.
Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.
Необходимые материалы:
- Отрезок телевизионного кабеля от 1,5 м и более.
- Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
- Деревянная мачта.
На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции.
Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте. Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.
Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.
Было интересно? Тогда подпишись на ЭТОТ САЙТ по E-mail
Комнатная и автомобильная антенна FM-диапазона. Антенна для FM-диапазона сделать самому своими руками
Радиоприемники в качестве отдельных устройств практически не встречаются в торговых точках. В них широко представлены многофункциональные изделия — автомагнитолы и музыкальные центры.
Производители основное внимание уделяют качеству звучания, которое определяет усилитель звукового сигнала. Использование хорошей антенны FM-диапазона в значительной степени повышает эффективность приема радиостанций. Их трансляция ведется с высоким качеством и стереофоническим звучанием.
Некоторые теоретические основы
Для того чтобы антенное устройство концентрировало в своем основном вибраторе максимум излучаемой передающим центром мощности, его геометрические размеры выбираются из условия ½ или ¼ длины волны передатчика. Антенна для приема FM-диапазона должна работать на частотах 88-108 МГц. Середина этого участка соответствует длине волны 3 метра. Чаще размеры вибраторов составляют 0,75 метра (¼ средней длины волны).
Волновое сопротивление определяет потери мощности при переходе волны из одной среды в другую за счет частичного отражения сигнала. Оптимальным случаем считается равенство волновых сопротивлений антенны, кабеля и входного сопротивления приемника на частоте 100 МГц (середина FM диапазона).
Общие потери оцениваются коэффициентом стоячей волны (КСВ) и выражаются в условных единицах (разах). Нормальной считается величина КСВ в пределах 1,1-2,0. Большему значению соответствует более высокий уровень потерь. Антенна для приема FM-диапазона используется радиоволнами с вертикальной поляризацией. Это обусловлено вертикальным расположением передающих антенн радиовещательных центров. Поэтому продольные оси вибраторов требуется располагать в вертикальной плоскости (в отличие от горизонтального расположения телевизионных вибраторов).
Приемная антенна не усиливает принимаемый сигнал. Коэффициент усиления определяет только ее избирательные свойства. Он выражается в децибелах (дБ) и является отношением мощности, принятой антенной в направлении главного лепестка диаграммы направленности, к мощности, принятой в той же точке вибратором с круговой диаграммой направленности.
Исполнение промышленных антенн для комнаты
Активные элементы комнатных антенн (вибраторы) выполняются чаще всего в виде телескопических «усов», длину которых и угол наклона можно изменять вручную.
Такие оперативные изменения позволяют добиться наилучшего качества стереофонического приема для разных радиостанций с частотной модуляцией (FM). Такие комнатные антенны FM-диапазона имеют круговую диаграмму направленности. Коэффициент их усиления близок к единице.
Большим усилением обладают узконаправленные логопериодические устройства или антенны типа «волновой канал». Но размеры конструкций для диапазона трансляции FM-радиостанций позволяют разместить их только в непосредственной близости от окна «с видом» на передающий центр. Они представляют собой горизонтальную траверсу, с закрепленными на ней основным вибратором, директорами и рефлектором. Коэффициент усиления таких конструкций определяется количеством директоров и может достигать величины 12-16 дБ.
Активные и пассивные устройства
Часто производители антенн FM диапазона используют встроенные в них электронные усилители сигнала. Такие устройства называются активными.
Название обусловлено наличием в схемах усилителей активных элементов — транзисторов.
Использование усилителя требует наличия внешнего источника питания. В комплект поставки включаются адаптеры, представляющие собой малогабаритные выпрямители переменного тока в постоянный. Напряжение на выходе таких устройств составляет 9-12 В. Подключение может производиться через специальный низкочастотный разъем на корпусе или антенный сепаратор (инжектор напряжения) по высокочастотному кабелю.
Соответственно, устройства без антенного усилителя называют пассивными. Они обеспечивают повышение уровня полезного сигнала за счет избирательных свойств конструкции антенны. Назначение антенных усилителей — уменьшить ослабление сигнала в протяженном кабеле от антенны до входа приемника. Оно обусловлено волновым сопротивлением и определяется величиной погонного затухания. Последнее зависит от марки используемого кабеля и составляет 0,15-0,75 дБ/м.
Антенны диапазона FM для автомобиля
Разделение устройств этого класса можно провести по их расположению — внешнему или внутрикабинному.
Способ крепления антенн внешнего расположения может быть врезным и с использованием магнита. Автомобильные антенны FM-диапазона чаще всего располагаются на крыше, на заднем бампере или переднем крыле автомобиля.
Они выпускаются в телескопическом исполнении. Длиной вибратора управляет специальный двигатель. Управление этим двигателем производится водителем непосредственно из салона. Другим способом является автоматический запуск при включении магнитолы. Телескопическая антенна выдвигается при этом на всю длину. Первый вариант является более предпочтительным.
Магнитное крепление отличается своей простотой.
Из-за небольшой длины штыревого вибратора чувствительность антенны уступает телескопическому исполнению. Существует необходимость убирания устройства на ночь с места его установки.

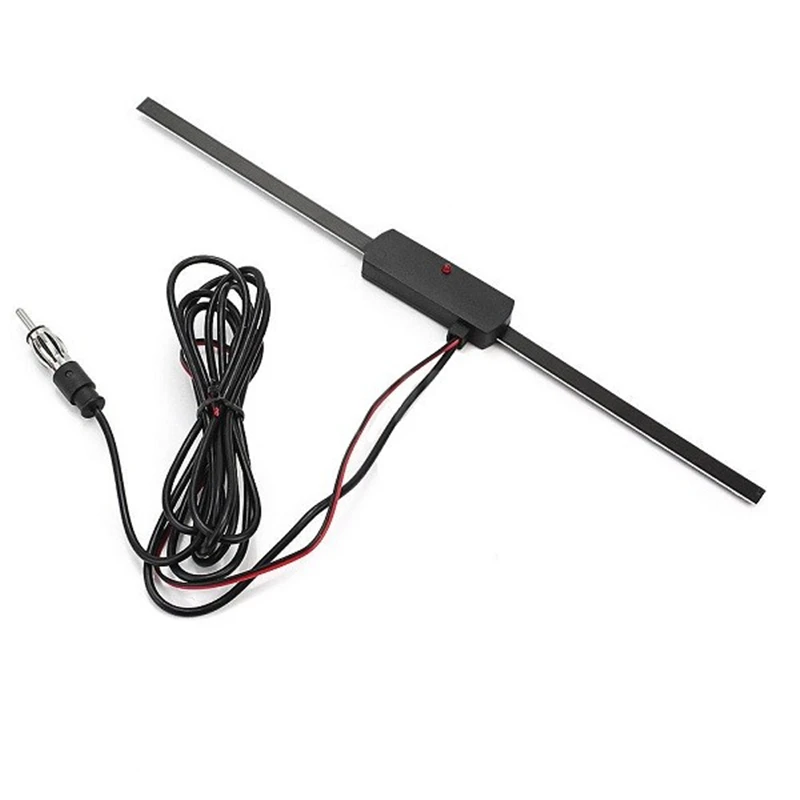

Для внутрикабинных антенн местом установки является правый верхний угол лобового стекла автомобиля.
Большинство из них (но не все) имеют встроенный усилитель, требующий внешнего питания.
Применение усилителя значительно повышает их цену. В городской черте обеспечивается удовлетворительный прием близко расположенных радиостанций, но при движении в сельской местности сказывается неудачное (горизонтальное) расположение вибраторов.
Как уже было упомянуто выше, передатчики FM-радиостанций работают в режиме вертикальной поляризации. Такую же поляризацию должна иметь автомобильная антенна FM-диапазона.
Использование связных радиостанций
Использование радиосвязи для нужд гражданского населения возможно только в 3 частотных диапазонах — PMR (44 600 000 — 44 610 000) МГц, LPD (433, 075 — 434, 775) МГц, CB (10-метровый диапазон). В диапазоне CB частота 27,135 МГц используется без запретов всеми автомобилистами, включая «дальнобойщиков». Передающая антенна FM-диапазона является одновременно и приемной. Поэтому изобретать ничего не требуется. При выдерживании размеров, соответствующих используемому диапазону, можно обеспечить удовлетворительный прием и передачу.
Связные станции имеет смысл покупать в качестве готовых изделий. Они не требуют необходимого сложного согласования передающей антенны с выходным каскадом передатчика.
Самодельные антенны
Приемлемое качество приема сигнала можно получить, если изготовить антенну для FM-диапазона своими руками. С коаксиального антенного кабеля с волновым сопротивлением 75 Ом требуется аккуратно, не повреждая при этом экранирующую оплетку, снять защитную изоляцию длиной 75 см. Оголившаяся часть оплетки выворачивается наизнанку «чулком» и надевается на оставшуюся внешнюю изоляцию.
Верхний отрезок кабеля (без оплетки) используется в качестве вибратора ¼ длины волны середины диапазона. Оставшаяся вывернутая оплетка выполняет роль антенного противовеса, значительно улучшающего качество приема. После распайки штатного разъема антенна готова к использованию. Место ее расположения выбирается опытным путем.
Заключение
После прочтения статьи читатель сможет сделать правильный выбор среди многообразия антенных устройств, предлагаемого торговлей.
Не стоит гоняться за высоким коэффициентом усиления активных антенн. Он подходит, в большинстве случаев, для устройств, расположенных на улице, на большой высоте. Качество передачи, определяемое комнатной антенной, в значительной степени зависит от выбора удачного места ее расположения.
Как сделать FM-антенну на 75 Ом?
Вы гуглите «FM-радиоприемники Bose с антенной 75 Ом» и задаетесь вопросом, можете ли вы сделать это устройство своими руками дома, чтобы сэкономить средства? Если ответ положительный, то этот пост — то, что вам нужно.
Мы покажем вам, как сделать дома FM-антенну на 75 Ом всего за несколько простых шагов. Вам просто нужны некоторые инструменты, такие как провод динамика, штекер 4 мм или штекер 3 мм.
Содержание
- Что такое «Антенна на 75 Ом?»
- Антенны 75 Ом и 300 Ом: они разные?
- Что нужно для изготовления 75-омной FM-антенны
- Материалы
- Знание FM-частот
- Инструменты
- Как сделать 75-омную FM-антенну с самодельной FM-антенной провод динамика
- 2.
Самодельная FM-антенна со штекером 4 мм - 3. Самодельные FM-радиоантенны со штекером 3 мм
Откровенно говоря, «антенны на 75 Ом» не существует. Вы меня правильно поняли; никакая антенна на самом деле 75 Ом. На самом деле, это небольшое недоразумение.
Чтобы лучше понять все, в первую очередь, вам нужно понять основы импеданса. Импеданс — это измерение, рассчитанное в омах, которое представляет способность материала пропускать ток.
В типичных антеннах мы обычно наблюдаем естественный импеданс около 300 Ом, что совсем не близко к 75 Ом, заявленным во фразе «75-омная модель», которую мы обычно произносим. Измерение 75 Ом связано с механизмом, в котором происходит передача, и компонентами, используемыми для сбора этой передаваемой мощности.
При таком высоком импедансе использование антенн с другими устройствами было непростой задачей. Они просто плохо работают вместе и имеют тенденцию все портить.
Вот почему люди искали решение, которое заключалось в рождении балуна.
Внутри антенн балун будет использовать свой компактный трансформатор для снижения импеданса антенн в 4 раза (для обычных антенн) или в 6 раз (для некоторых коммерческих продуктов). В результате естественный импеданс в 300 Ом снижается до 75 или 50 Ом, что значительно лучше подходит для медных коаксиальных проводов.
Поскольку почти все антенны, производимые в настоящее время, включают этот балун, люди предполагают, что сегодняшние антенны имеют сопротивление 75 Ом, хотя на самом деле 75 Ом — это только выходной сигнал этих антенн, а не импеданс.
Антенны 75 Ом и 300 Ом: они разные?Теперь вы можете задаться вопросом: «Антенны на 75 Ом и 300 Ом — это одно и то же?» Они есть, но их нет.
Самым существенным отличием этих двух, на наш взгляд, является только доступность. По сравнению с 300-омными антеннами, 75-омные могут быть намного проще в использовании. Кроме того, большинство передовых передатчиков в настоящее время имеют разъемы для кабеля сопротивлением 75 Ом.
Если стержень изготовлен из непроводящих материалов, рекомендуется использовать стержень примерно от 55 до 58 дюймов для создания воздушной конструкции. Чтобы противостоять ветру, материал также должен быть прочным и прочным. Отличными примерами являются валы из стекловолокна, ПВХ, алюминия и дерева.
Знание частот FMВ частности, перед сборкой антенны важно получить полное представление о частотах FM для отправки и приема сигналов. Длина волны FM-диапазона 27 МГц значительно больше 17 футов; таким образом, для приема FM-передач рекомендуется разделить длину волны на две половины.
Затем мы рекомендуем сделать изоляцию для обоих отрезков кабеля, подключить их к FM-радиоприемникам, а затем расположить их в максимально возможном верхнем положении.
Инструменты Кроме того, крайне важно иметь первоклассный сварочный аппарат, а также сварочную стойку, чтобы поддерживать порядок в различных компонентах антенны во время работы.
В то же время потребуются электронные припои, двухсторонние ленты и даже изоленты. Для достижения наилучшего результата важную роль также сыграл бы полный набор инструментов с различными зажимами, плоскогубцами и отвертками.
Как сделать FM-антенну на 75 Ом – Подробные инструкцииСамодельные FM-антенны достижимы, и существует множество методов, которые можно использовать для изготовления FM-антенны на 75 Ом своими руками. Сегодня мы покажем вам 3 лучших способа сделать дома FM-антенну на 75 Ом.
1. Самодельные FM-радиоантенны с проводом динамикаПровод динамика — один из наиболее распространенных материалов, используемых при создании FM-антенны. Ниже приведена пошаговая процедура, как сделать это изделие своими руками в домашних условиях:
Во-первых, отрежьте 10 футов кабеля от линии динамика для антенны.
На отметке 3 фута проверьте и соедините кабель. Затем сформируйте большую букву «Т», используя каждую из 3-футовых секций, и соедините их вертикально с оставшимися 7 футами, чтобы они не разделялись.
После этого снимите 2 дюйма изоляции с другого конца остатка 7-футового провода динамика.
Затем подключите кабель динамика к радио, следуя этим инструкциям.
- Найдите на конце приемника кабель внешней антенны. Этот муравей.» или тег «ext.ant».
- В месте подключения внешней антенны оберните провода динамиков вокруг стоек.
- Переплетите 2 жилы, чтобы получился единый трос. Если соединение внешней антенны представляет собой зажим, этот шаг является обязательным. Поскольку по проводам не проходит электричество, вы не получите удара током.
Двигаясь вперед, пришло время удлинить антенну: для начала поместите приемник, который в данном случае является проводами динамика, рядом с окном. Затем протяните кабель антенны через окно и расположите его на чердаке.
Чтобы завершить нашу сессию «Сделай сам» и помочь с кабелем, используйте маленький гвоздь. За окном проложите 2 кабеля в противоположных направлениях. Также предпочтительно прикрепить гвоздь к хвостам 2 прядей, чтобы обеспечить дополнительную устойчивость.
Вы можете использовать шнур на 75 Ом, чтобы сделать антенну для FM-радио и установить ее на задней панели телевизора. Действительно, добавление антенны таким образом — отличный способ наслаждаться трансляцией, не нарушая закон.
Вам понадобится кабель на 75 Ом и несколько разъемов, чтобы подключить FM-антенну к телевизору.
После этого вставьте один конец в гнездо для подключения FM-передатчика на телевизоре, а другой конец прикрепите к окну или стене. Теперь, используя разъемы на 75 Ом и дополнительные шнуры, вы можете легко собрать собственную антенну.
Этот метод идеально подходит для любой задачи, требующей длины волны FM, поскольку многие динамики, наушники, инструменты и другие устройства могут работать с разъемами 4 мм.
3. Самодельные FM-радиоантенны со штекером 3 мм Как уже говорилось ранее, можно создать FM-антенну на 75 Ом, используя различные методы, а также использовать 2 отрезка медного провода.
Каждая часть должна иметь длину 60 см, при этом одна часть должна иметь дополнительные 10 см с одного конца, а другая — 5 см.
Теперь удалите 1/4 дюйма с каждой стороны, плотно затяните их, затем припаяйте или соедините, если необходимо, чтобы устранить провисание резьбы.
Завершающим этапом является пайка или обжимка 3-мм разъема для передачи FM-данных на одном конце, не оставляя незакрытых проводов. Если вы не уверены в своей компетенции для выполнения этой процедуры, доверьте ее кому-нибудь другому.
Заключение Теперь вы знаете, как сделать FM-антенну на 75 Ом в домашних условиях тремя простыми способами. Процесс совсем не сложный и требует лишь базовой подготовки и навыков.
Итак, если вы хотите сэкономить несколько долларов на покупке совершенно новой антенны, мы надеемся, что сегодняшний пост расчистил вам путь. Так что попробуйте, и вы поймете, что это не так сложно, как кажется. Удачи!
Джастин Сориано
После четырех лет работы радиомехаником я знаю, что в радиосвязи все непросто, хотя она приносит нам большую пользу. Вот почему я создал веб-сайт, на котором делюсь своими навыками и руководствами, чтобы помочь непрофессиональным пользователям использовать свои радиогарнитуры, настраивать антенны или выбирать подходящие продукты и т. д.
Подробная информация о простой конструкции дипольной FM-антенны своими руками, которую можно легко собрать и использовать для приема внутри помещений вещательных FM-сигналов.
Дипольные антенны Включает:
Основы дипольной антенны
Ток и напряжение
Полуволновой диполь
Сложенный диполь
Короткий диполь Дублет
Длина диполя
Дипольные каналы
Диаграмма направленности
Построить ВЧ диполь
Перевернутый V-диполь
ВЧ многодиапазонный веерный диполь
ВЧ многодиапазонный диполь-ловушка
Антенна G5RV
FM-дипольный дизайн
Одной из областей, в которой часто используются дипольные антенны, является прием УКВ FM-радиостанций.
Многие тюнеры Hi-Fi и другие радиоприемники имеют входные разъемы, которые принимают входной сигнал от коаксиального фидера, и там, где не используется внешняя антенна, отличным решением может стать дипольная антенна.
Дипольная антенна FM, скорее всего, обеспечит значительно улучшенный прием по сравнению со многими другими самодельными решениями, которые можно использовать.
Простую дипольную FM-антенну своими руками сделать довольно просто. Их можно сделать разными способами и с минимальными затратами. Они могут оказаться идеальным решением для внутренней FM-антенны, возможно, на чердаке или на крыше, или их можно использовать, когда требуется временная антенна.
Если они будут использоваться для внутреннего использования, то нет необходимости использовать дорогие материалы, чтобы гарантировать, что на них не повлияют погодные условия. Вместо этого для внутреннего использования самодельный диполь VHF FM может быть изготовлен из общедоступных материалов, и поэтому стоимость, вероятно, будет минимальной.
Можно даже сделать простой FM-диполь, используя предметы, которые уже могут быть в ящике для мусора, в мастерской или гараже.
Основы дипольной антенны
Дипольная антенна состоит из двух полюсов или частей. Для полуволнового диполя каждая ножка диполя будет иметь электрическую четверть длины волны.
Длина диполя определяется рабочей частотой. Диапазон FM-вещания простирается от 87,5 МГц до 108 МГц. Это довольно широкая полоса частот, которую может покрыть резонансная антенна, такая как дипольная антенна, но поскольку она используется только для приема, характеристики на краях полосы не так важны, как если бы она использовалась для передачи.
Базовая конструкция дипольной ЧМ-антенны показана ниже.
Базовая полуволновая дипольная антенна На схеме каждое плечо дипольной антенны соединено с фидером. Это может быть либо открытый провод/двойной фидер, либо коаксиальный кабель. Строго говоря, балун следует использовать при использовании коаксиального или коаксиального кабеля.
Это связано с тем, что коаксиальный кабель называется несбалансированным фидером, т. е. внешний экран соединен с землей, а антенна сбалансирована. Однако для этого применения не должно наблюдаться заметного ухудшения качества, и дипольная антенна ОВЧ ЧМ должна вполне удовлетворительно работать без нее. В этом случае внутренний проводник коаксиального кабеля подключается к одному плечу диполя, а внешний проводник (оплетка) коаксиального кабеля подключается к другому плечу дипольной антенны.
Как сделать простую дипольную FM-антенну своими руками
Чтобы сделать простую дипольную FM-антенну своими руками, потребуется всего несколько предметов. Обычно это будут:
- Twin flex — двойной сетевой кабель — идея, но мы использовали какой-то старый гибкий динамик.
- Стяжка — для фиксации центра диполя и предотвращения раскрытия изгиба сверх необходимого.
- Шнур или шпагат для крепления концов диполя к соответствующим точкам крепления (при необходимости).
- Коннекторы — для подключения к коаксиальному кабелю.
Одно из преимуществ использования сетевого гибкого кабеля заключается в том, что при использовании в качестве фидера для радиочастотных сигналов этот тип провода является достаточно близким к 75-омному сдвоенному или открытому фидеру. Это удобно, если нужна разумная длина. Для изготовления дипольной FM-антенны мы использовали дешевый акустический провод.
Чтобы составить УКВ-дипольную FM-антенну, сначала в кабеле должны быть два изолированных провода, разделенные друг от друга и открытые. Затем следует закрепить центр, чтобы предотвратить дальнейшее раскрытие кабеля. Один из способов сделать это — использовать стяжку, которую можно приобрести у большинства продавцов электронных компонентов. Отрезок провода, который не был разделен, можно использовать в качестве фидера для антенны.
Для фиксации центральной точки дипольной ЧМ-антенны можно использовать стяжку.
Общая длина антенны должна составлять около 150 см, т. е. каждая ножка должна быть 75 см. Эта длина должна привести к небольшому падению резонансной частоты в нижней половине диапазона FM-вещания, но часто в этом регионе можно найти более популярные станции. Если требуется, чтобы резонансная частота была выше, антенну можно немного укоротить.
Длину довольно легко вычислить по одному из следующих уравнений:
длина (метры) = 150 Af
длина (дюймы) = 5905 Af
Иногда уравнения немного различаются по используемым константам, так как это зависит от множества факторов, включая используемый провод, окружающую среду, частоту и т.п. Однако это очень хорошая отправная точка и, безусловно, достаточно хорошая для изготовления дипольной FM-антенны.
Концы проволоки можно завязать узлом, как показано на рисунке, чтобы можно было прикрепить ее к какой-либо бечевке или веревке, чтобы установить ее на чердаке и т. д. Если это сделано, длина должна быть взята до конца проволоки и любая проволока, которая является частью узла или сложена вдвое, не должна включаться в длину.
Поскольку у нас уже был проложен коаксиальный кабель по всему дому, наша антенна была подключена к коаксиальному разъему, а к коаксиальному кабелю была присоединена ответная часть. Следует отметить, что двойной фидер, такой как гибкая линия, не работает хорошо при прокладке на большие расстояния через дом, и потери сигнала возрастут — лучше использовать коаксиальный кабель, так как это не влияет на это таким же образом.
При установке антенны, насколько это возможно на чердаке, антенна должна находиться вдали от металлических предметов, так как это снижает уровень сигнала. В частности, концы антенны более чувствительны к близлежащим металлическим предметам.
Мы подвесили нашу антенну на чердаке или на крыше. Поскольку многие УКВ-FM-станции в наши дни используют вертикальную поляризацию, мы установили диполь вертикально: один конец прикрепили к удобному гвоздю в деревянной перемычке крыши, а другой конец придавили грузом.
Коаксиал был отведен под прямым углом — насколько это возможно в данных обстоятельствах!
Как сделать складную дипольную антенну VHF FM
Многие УКВ FM-тюнеры Hi-Fi имеют входное сопротивление 300 Ом, а не стандартный вход 75 Ом. Этот вход обычно имеет винтовые клеммы, хотя иногда они имеют специальный разъем на 300 Ом. Этот вход идеально подходит для использования со складной дипольной антенной VHF FM, которую можно очень просто собрать. Для этого требуется только использование ленточного кабеля длиной 300 Ом (не компьютерного многожильного ленточного кабеля), который можно купить у большинства продавцов электронных компонентов.
На первом этапе необходимо отрезать длину немного большую, чем требуется для дипольного элемента. С обоих концов центральный пластик следует обрезать, а оставшиеся провода с обеих сторон зачистить и соединить вместе. Это нужно сделать, убедившись, что общая длина элемента правильная.
Следующий этап — перерезать нижнюю проволоку по центру.
Провода должны быть зачищены, чтобы можно было прикрепить второй отрезок ленты. Его можно сделать любой подходящей длины, имея в виду, что он может привести к разумным потерям, если он будет работать в доме рядом с другими объектами. Это позволяет использовать ленту 300 в качестве подающего устройства. Это может быть любая подходящая длина.
Эта дешевая и простая дипольная антенна VHF FM подходит для районов с сильным сигналом или может использоваться в качестве временной меры. Ленточный кабель 300 обычно прозрачен и может быть легко спрятан. Часто этот тип антенны можно закрепить за карнизом или большим предметом мебели.
Дипольная антенна часто является идеальным решением для антенны для приема УКВ FM-радиовещания. Дипольная ЧМ-антенна может быть дешевым и эффективным решением, и они могут быть выполнены в самых разных формах – выше приведены только две идеи, но сделать УКВ-дипольную ЧМ-антенну можно многими другими способами в соответствии с тем, что может быть.
