Простой и дешевый радио передатчик своими руками


Речь пойдет о том, как сделать самый простой и дешевый радио передатчик, который сможет собрать любой, кто даже ничего не понимает в электронике.

Прием такого радиопередатчика происходит, на обычный радио приемник (на стационарный или в мобильном телефоне), на частоте 90-100 MHz. В нашем случае он будет работать, как радио удлинитель для наушников от телевизора. Радио передатчик через аудио штекер подключается к телевизору через разъем для наушников.

Его можно использовать в разных целях, например:
1) беспроводной удлинитель для наушников
2) Радио няня
3) Жучок для подслушивания и так далее.

Для его изготовления нам потребуются:
1) Паяльник
2) Провода
3) Аудио штекер 3.5 мм
4) Батарейки
5) Медный лакированный провод
6) Клей (Момент или эпоксидный) но он может и не понадобится
7) Старые платы от радио или телевизора(если есть)
8) Кусок простого текстолита или толстого картона

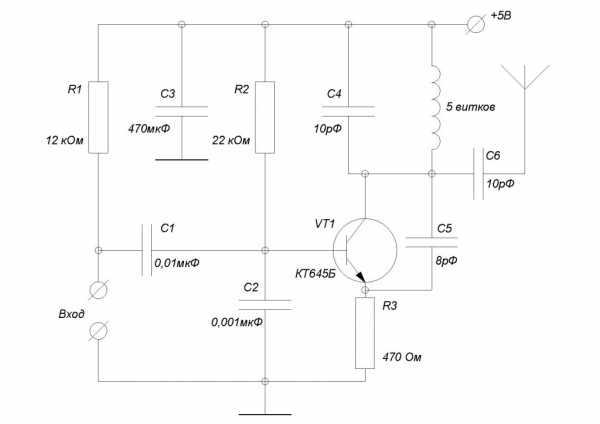

Вот его схема, питается она от 3-9 вольт


Перечень радио деталей для схемы на фото, они очень распространенные и найти их не составит особого труда. Деталь AMS1117 не нужна (просто не обращайте на нее внимание)

Катушку следует мотать по таким параметрам (7-8 витков проводом диаметром 0.6-1 мм, на оправке 5мм, я мотал на сверле 5мм)

Концы катушки обязательно зачистить от лака.


В качестве корпуса для передатчика был взят корпус из под батареек


Внутри было все убрано. Для удобства монтажа

Далее берем текстолит, обрезаем его и сверлим много отверстий (отверстий лучше просверлить побольше, так будет легче собирать)

Теперь спаиваем все компоненты согласно схеме

Берем аудио штекер

И припаиваем к нему провода, которые на схеме показаны как (вход)

Далее располагаем плату в корпусе (надежнее всего будет приклеить ее) и подключаем батарейку


Теперь подключаем наш передатчик к телевизору. На FM приемнике находим свободную частоту (ту на которой нет никакой радио станции) и настраиваем наш передатчик на эту волну. Делается это подстроенным конденсатором. Потихоньку крутим его пока не услышим на FM приемнике звук с телевизора.
Все наш передатчик готов к работе. Что бы было удобно настраивать передатчик, я сделал в корпусе отверстие


Так же вместо аудио штекера, можно поставить микрофон и тогда наш передатчик превратится в жучок или радио няню. Размещаем передатчик в комнате с ребенком, а на кухне настраиваем радио и слушаем, что ребенок там делает.
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Простой FM передатчик. Слушай свою музыку по радио


Доброго времени суток, Самоделкины!
Решили сегодня заморочиться со следующим вопросом - магнитола древняя в кухне есть. В силу того, что в зале на компьютере играет почти круглосуточно онлайн радио (чиллаут или джаз с классикой) захотелось продублировать эту же музыку на кухне. Прокладывать провод - по относительно недавнему ремонту, да и использовать тяжелую технику в виде перфоратора как-то было ну совсем облом.

Вот и родилась идея сделать FM передатчик и выдать через него сигнал на радиоприемник в кухне.
Да, будет моно. При размерах магнитолы - стерео там и не слышно =)


На этот раз крафт будет уже из новых компонентов. Заморочки начались сразу. Убил полдня на сортировку запасов резисторов и конденсаторов, выяснилось что половина нужных номиналов в SMD, половина - обычные ногастые. Придется делать сборную солянку. Провод для катушки 0,3мм нашелся сразу. Из транзисторов - тоже, сначала думал SMD BC847 ставить - в итоге остановился на советской классике КТ3102.

Если пользовать такую монтажную плату, как у меня - ноги на деталях не обрезайте сразу - из них делаются шины плюса и минуса, а также нечто вроде дорожек.

По поводу определения диаметра проволоки обычной линейкой, без микрометра и штангенциркуля. Действуем так же, как и в задачке - определить вес монеты, если погрешность весов выше ее веса. А именно - мотаем пару десятков витков вплотную в один ряд на стержень - и меряем линейкой. Ширину намотки делим на количество витков и получаем диаметр проволоки.


Материалы и компоненты

1. Проволока 0.3-0.5мм - десять см
2. Транзисторы КТ3102 или аналоги - 2шт
3. 10pF - 2шт
4. 100nF - 1шт
5. 1000pF -1шт
6. 0,1mF -1шт
7. 50pF - 1шт
8. Подстроечный резистор - от 10КОм до 100КОм
9. 47 КОм -1шт
10. 470 Ом - 1шт
11. 150 КОм - 1шт
12. 330 Ом -1шт

Батарейка - аккумулятор - блок питания - на выбор от 3 до ...12+ вольт (зависит от транзистора). Я поставил АКБ от телефона 3.7В. С повышенным напряжением сегодня не стал играться. Оставлю на следующий раз, будем уменьшать габариты. Травану платку и заколбасим все на SMD.

Итак, погнали паять !
Расположение элементов заранее не планировал, поэтому позиционирование буду делать по ходу пьесы.

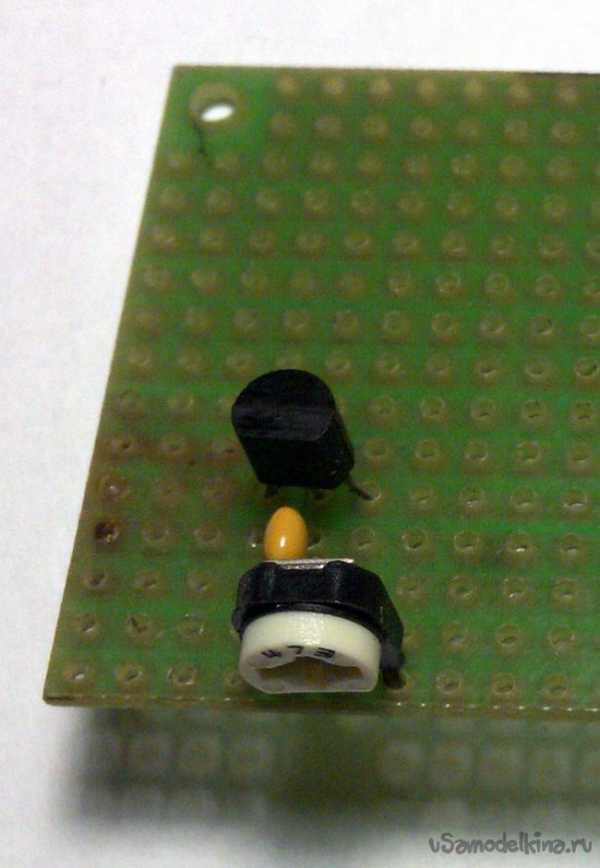

Набрал первые три элемента - подстроечник, транзистор и входной конденсатор.
Ноги загнул пока так.

Пообкусывал лишнее и пропаял подстроечный резистор, базу транзистора и конденсатор.

Собираю дальше. слева - прокинул минусовую перемычку, поставил еще один конденсатор.

Погнали с СМД баловаться =)

Тут мне стало ясно, что схемка выйдет ну просто микроскопическая. Да. зеленым на схеме зачеркиваю то, что уже установил. Иначе потом думай - что забыл или что поставил. Тем более мелкие SMD, и благо если у всех конденсаторов номинал одинаковый. Конденсаторы не маркируются никак - поди потом догадайся что впаял.

Пришло время мотать катушку.

Мотаю на стержень 4мм диаметром, провод 0,3. Лак перед намоткой снял с одной стороны и залудил.

Второй конец зачищал острым ножом после намотки. Его залуживаем тоже.

Нашел удобное место для катушки, ну и впаял оную.

Паяю 50 пикофарад на обратную сторону на тот случай, если не подойдет и придется подбирать из более мелких. Прямо на фото подписал вывод антенны.

Припаял антенну и провода входа, аккумулятор.

Итак, теперь запуск!
Заработало с первого раза. Попал в самый низ FM диапазона. Поигрался с катушкой, раздвинул ей виточки и настроился на свободную от радиостанций частоту 87МГц. Накрыло все комнаты и кухню. Решили с сыном проверить дальнобойность - метров 50 на улице бьет. Для увеличения радиуса покрытия можно поднять напряжение или поставить более мощный выходной транзистор, но такой цели не было. Да и зачем соседям музыку мою слушать. Так как у меня частный сектор - то при трансляции из дома покрытие практически только моего участочка небольшого. У соседа в доме уже не берет! Идеально получилось.
Для чего нужен подстроечник. Им мы будем регулировать уровень громкости входного сигнала, ибо я дал ему сигнал с Audigy PRO - а там - все добрые 500мВ. Проще говоря убрать искажения и ограничить входной сигнал.

Как подать аудиосигнал... Из ЛЮБОГО источника звука, куда вставляются наушники или разъема типа тюльпан. До 500мВ.
По потреблению. Очень даже экономная схемка. Всего-навсего 15мА тока при 3.7 вольтовой Li-Ion батарее от телефона. То есть 1500 мА батареи хватит на 100 часов или 4 дня непрерывной работы.
Скорее всего таким передатчиком теперь оснастим портативную аудиоколонку. Или вообще к ней USB разъем припаяем в виде источника питания и зарядника... пущай пока пару дней потрудится как домашняя радиостанция.

Остались очень довольны простотой схемки, да и я что-то давненько SMD не паял.
Всем удачи и хороших идей!

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Самодельный FM трансмиттер для беспроводной передачи звука

Интересный фильм по телевизору часто показывают поздно вечером или в ночное время. При этом кто-то хочет его посмотреть, а кто-то пошел спать. Поэтому, чтобы не мешать спящим, приходится искать выход.

Наиболее простой – это слушать звуковое сопровождение телепередач через проводные наушники, но соединительные провода создают неудобства.

Для беспроводного прослушивания можно использовать систему связи передатчик – приемник. Передача звука может осуществляться за счет индуктивной связи или в ИК диапазоне, но это уже устаревшие и малоэффективные способы.

Из более современных методов, это использование bluetooth модулей передачи звука - трансмиттер (передатчик) и приемник. Это передача звука с хорошим качеством (если повезет с покупкой), но только на расстоянии в несколько метров. Кроме того комплект обойдется недешево, да и найти bluetooth - трансмиттер в магазинах города весьма сложно. Поэтому, этот вариант подходит только для любителей китайского шопинга.

В настоящее время, также широко используется метод беспроводной передачи звука работающий на радиочастотах в УКВ диапазоне. Чаще всего это можно встретить в автомобильных трансмиттерах, которые сегодня продаются чуть не в каждом киоске. Передатчик, работающий на этом принципе, имеет несложную схему на распространённых комплектующих и в зависимости от мощности обеспечивает связь с приемником на расстоянии до километра.

По этим причинам было решено изготовить своими руками трансмиттер (передатчик) работающий в УКВ FM диапазоне 88-108 МГц.

Радиопередатчик предназначен для беспроводной передачи звукового сопровождения телепередач или компьютерной трансляции. Основная его задача – передать звук по радиоканалу в пределах квартиры.

Сигнал от этого радиопередатчика можно принять на малогабаритный УКВ ЧМ радиоприемник, на приемник в мобильном телефоне или беспроводные наушники с УКВ FM радиоприемником.

Радиопередатчик подключается к телевизору через разъем для наушников. Так как в любом современном телевизоре (или цифровой приставке к ТВ) имеется разъем USB, то для исключения забот о батарейках, используем питание для трансмиттера (+5 v) из этого разъема.

Схема трансмиттера
Исходные данные для изготовления трансмиттера определились, переходим к схеме устройства.
После анализа в интернете изготовляемых конструкций радиопередатчиков, сформировалось устройство по следующей схеме:

Выбрана двухкаскадная схема радиопередатчика, где оба блока четко выражены и каждому транзистору отводится своя роль. В таком исполнении, каждый каскад устройства можно легко настроить по отдельности.

Описание схемы
Схема проста и может быть собрана фактически из подручных комплектующих, номиналы используемых компонентов указаны на схеме.

Устройство состоит из задающего генератора высокой частоты (ВЧ) на транзисторе VT1, частотного модулятора на варикапе VD1 и усилителя ВЧ на транзисторе VT2.

Генератор ВЧ работает на резонансной частоте колебательного контура L1, C4. Конденсатором С4 устанавливается необходимая частота. Конденсатор С5 служит для настройки устойчивой генерации.

Звуковой стерео сигнал с линейного выхода «AUDIO» телевизора, поступает на сумматор стереозвука передатчика на резисторах R3 и R4. Сигнал суммируется на резисторе R5 и подается через разделительный конденсатор С2 на варикап VD1.

Несущая частота передатчика модулируется варикапом VD1. При поступлении звукового сигнала, на варикапе появляется переменное напряжение, которое в такт со звуком меняет его ёмкость в небольших пределах, при этом происходит частотная модуляция УКВ сигнала. Для установки рабочей области варикапа, на него через резистор R8 поступает постоянное напряжение с делителя на резисторах R1 и R2, величина которого настраивается подбором резистора R1.

Разделительный конденсатор С8 соединяет генератор с усилителем ВЧ сигнала, построенного по типовой схеме. Элементы L3, C10 предназначены для согласования выхода усилителя с антенной и повышения стабильности устройства.
Питается передатчик от порта USB источника сигнала, напряжением 5 В и потребляет ток не более 30 мА.

Изготовление

1. Детали
В радиопередатчике использованы два импортных высокочастотных транзисторов BC548. Хотя, это не совсем ВЧ транзисторы (максимальная рабочая частота до 300 МГц), но и они обеспечивают хорошую работу в схеме. Транзисторы можно заменить любыми высокочастотными, с граничной частотой не менее 500 МГц и максимально возможным коэффициентом усиления.

Варикап VD1 по схеме - КB102. Можно использовать другие варикапы КB109А, КВ122А, КB132.
При сборке можно применять любые малогабаритные конденсаторы и резисторы. Их легко можно найти в старых платах от ненужной радиоаппаратуры.

2. Изготовление катушек
Все катушки индуктивности бескаркасные, намотаны на оправке диаметром 6 мм эмалированным проводом ПЭВ-2 диаметром 0,7 мм. Катушки L1 и L3 содержат по 7 витков, катушка L2 – 15 витков.

Катушки наматываем плотно, виток к витку, с помощью шуруповерта.
Отрезаем, с запасом, нужную длину провода для одной или нескольких катушек. Зажимаем в патрон оправку диаметром 6 мм (в данном случае диаметр хвостовика зенковки) и одновременно с оправкой зажимаем конец отрезанного провода. Включаем шуруповерт и наматываем весь провод на оправку, притормаживая при этом свободный конец провода для создания равномерного натяжения. Небольшое сжатие от руки провода, между двух деревянных реек, позволяет создать натяжение при намотке и выправить провод, сохранив при этом изоляционный лак. Снимаем намотанную катушку и отрезаем от нее нужное количество витков. Отгибаем концы катушки для ее монтажа в плату, зачищаем и облуживаем их.

3. Изготовление антенны
Антенна изготавливается из многожильного провода диаметром 0,5-1 мм. Длина антенны должна быть равна четверти длины волны. Для частоты 88 МГц оптимальная длина антенны должна быть 0,85 м. Для уменьшения размеров, её можно свернуть в спираль. Это можно выполнить на отрезке антенного кабеля длиной 80…90 мм, предварительно удалив из него центральную жилу и оплетку. Или взять за основу подходящую по размеру трубку. Равномерно распределяем витки по длине и фиксируем их скотчем. После положительных испытаний устройства оформляем антенну термоусадочной трубкой.

4. Изготовление монтажной платы
Для монтажа деталей устройства изготовим монтажную плату. Но для определения ее размеров необходимо предварительно подобрать корпус устройства. В данном случае был использован корпус от одного из первых пультов проводного дистанционного управления телевизором.




Освободив корпус от содержимого, по его внутренним размерам, из универсальной платы вырезаем монтажную плату для устройства. Зачищаем и облуживаем дорожки.

5. Генератор высокой частоты
На подготовленной монтажной плате выполняем монтаж деталей генератора ВЧ на транзисторе VT1 и частотного модулятора на варикапе VD1. Во всей конструкции, при монтаже, для уменьшения взаимных помех по высокой частоте, необходимо максимально исключить пересечения проводников и выполнять монтаж минимально короткими проводниками.

В модуляторе можно применить и другие варикапы. В изготовленном устройстве был использован импортный варикап неизвестной породы (в центре фото, под катушкой). При замерах он показал емкость 90 pF. После регулировки рабочей области, варикап отлично работает в схеме.

Для регулировки параметров схемы, вместо регулировочных резисторов R1 и R6 устанавливаем, на время отладки схемы, подстроечные или переменные сопротивления близкого номинала.

Подключаем антенну к конденсатору С8. Через разделительный конденсатор С2 подключаем источник звукового сигнала, например из гнезда для наушников переносного приемника.

Подключаем плату к источнику питания 5 вольт. Следует отметить, что питание схемы должно быть стабилизированным, от источника с низким уровнем пульсаций.

6. Настройка

С помощью резистора R6 устанавливаем напряжение смещения на базе транзистора VT1. Для кремниевого транзистора оно должно быть в пределах 0,6…0,7 вольта.

Если монтаж выполнен без ошибок, с соблюдением элементарных правил ВЧ монтажа и использованы исправные детали, то налаживание устройства сводится к настройке контура на свободный в вашей местности диапазон, чтобы полезный сигнал не заглушали другие станции. Осуществляется настройка изменением параметров контура с контролем качества приема на слух. Уровень громкости источника сигнала выбирается таким, чтобы глубина модуляции была достаточной, но не вызывала искажений.

Прием сигнала и настройку передатчика проще всего выполнить, используя цифровой радиоприемник смартфона. Располагаем его недалеко от антенны и устанавливаем частоту приема в УКВ FM диапазоне (88-108мГц) на свободную от радиостанций частоту. Желательно настроить приемник на частоту 88 мГц, которая выделена специально для подобных устройств.

Настраиваем передатчик на установленную частоту изменением емкости подстроечного конденсатора С4. Пластмассовой отвёрткой плавно поворачиваем движок конденсатора до пропадания характерного шума в наушниках приёмника, а при подключении к передатчику источника звука и появления этого звука в приемнике.

Если с помощью конденсатора не удаётся настроиться на нужную частоту, то можно попробовать растянуть или сжать витки катушки L1. Частота передатчика немного изменится и вновь настроиться конденсатором С4.
Настройкой конденсатора C5 добиваемся устойчивой генерации и качества звука без помех.

7. Усилитель высокой частоты

Для увеличения мощности и дальности передаваемого сигнала, дополним генератор ВЧ передатчика, усилителем высокочастотного сигнала (УВЧ) на транзисторе VT2.

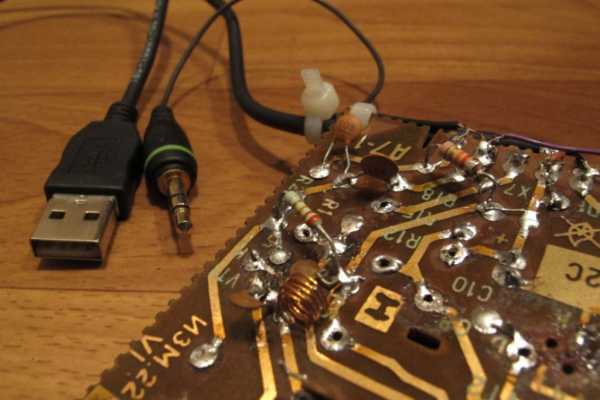

На свободном месте монтажной платы выполняем монтаж деталей УВЧ. Соединяем каскады разделительным конденсатором С8.

С помощью контура L3C10 производится согласование с антенной. Изменением емкости подстроечного конденсатора С10 добиваемся наиболее громкого и качественного звука в приемнике.

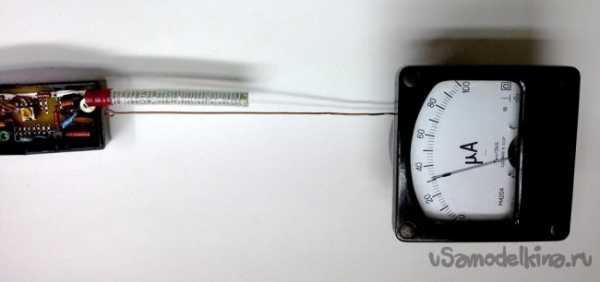

Для более точной настройки передатчика и получения от него максимальной мощности рекомендуется изготовить и использовать простейший детектор ВЧ, но это другая история.

8. Окончательная сборка
Собираем устройство в корпус.


Для уменьшения помех, желательно подключать передатчик к линейному выходу телевизора экранированным многожильным кабелем.
После сборки и проверки настроек, остаётся только проверить дальность действия и качество звука.

Таким образом, основная задача выполнена. С помощью изготовленного FM трансмиттера, мы имеем возможность беспроводной передачи звукового сопровождения телепередач или компьютерной трансляции. При этом, при прослушивания телепрограмм на наушники, вы не будете мешать окружающим людям, громкой работой телевизора. Мощность передатчика невелика, но ее достаточно для уверенного приема сигнала в пределах квартиры.

Область применения этого простого, но полезного устройства, широкая - это и передача звука с плеера или компьютера на музыкальный центр, возможность смотреть в одной комнате 2 телевизора или телевизор и компьютер, а также использовать его в качестве обычного автомобильного трансмиттера.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

макетная плата и настройка на нужную частоту FM трансмиттера

В этой инструкции я расскажу вам как своими руками собрать миниатюрный FM трансмиттер. Он транслирует волны в диапазоне ФМ и вы легко можете принимать их на смартфоне, радио и т.д. Как говорит название и, исходя из фотографий, вы можете заметить, что FM модулятор очень маленький и его размер равен размеру разъема для 9-вольтовой батарейки.

Этот передатчик похож на те, которые используются в фильмах для слежки за людьми и для записи разговоров, но данная статья написана только в учебных целях!

Что делает данный девайс?
Это излучатель волн в диапазоне ФМ, так что вы можете создать свою радиостанцию.

Как он работает?
Каждый из вас слышал о частотной модуляции, также известной как FM. Моя схема, распространяющая аудиосигналы, захваченные микрофоном, работает на очень похожем принципе. Для усиления сигнала в схеме используется транзистор BC547, а затем сигнал модулируется. Ввиду того, что схема крохотная и питается от батарейки в 9V, радиус действия сигнала ограничен 15 метрами.

Шаг 1: Инструмент и компоненты

Как обычно, нужно начать с приобретения компонентов. Список достаточно прост.

Компоненты:

Инструмент:


Шаг 2: Компоненты

Практически все компоненты для ФМ трансмиттера были найдены мной в старой коробке с ненужными платами. Всё, что мне пришлось купить — BC547 и микрофон. Честно говоря, я нашел на старой плате даже BC547, но не был уверен, что он в рабочем состоянии.

Шаг 3: Макетная плата

Начнём с того, что вырежем макетную плату нужного размера. Нам подойдёт размер, соотносящийся с батарейкой Кроной. Сначала плата такого размера будет казаться очень маленькой, но на ней отлично уместятся все необходимые компоненты. При помощи наждачки сгладьте острые углы платы. Удостоверьтесь, что плата имеет большие отверстия, так как штырьки переменного конденсатора не войдут в отверстия стандартного размера.

Шаг 4: Микрофон

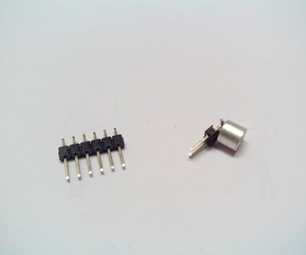

Микрофон можно купить в местном магазине радиоэлектроники, заодно возьмите пины-папы для того, чтобы закрепить его на плате. Я не советую использовать для соединения провода, потому что уже опробовал собрать схему с проводным соединением и звук всегда искажался помехами, а при использовании пинов он был всегда намного чище.

Шаг 5: Схема

Как только вы закончили с созданием платы и определились с тем, где поместите и припаяете микрофон, пришло время завершить остальную часть схемы. Следуя приложенной картинке, спаяйте все компоненты. Если вы хотите сделать схему максимально маленькой, то не оставляйте между компонентами пустого пространства. Для индуктора возьмите провод 0.5 мм и сделайте 8 витков, каждый диаметром 6 мм.

Для антенны подойдет любой тонкий длинный провод длиной 5 см. Также вы могли заметить, что в схеме присутствует светодиод, который используется для индикации того, что схема находится в рабочем режиме. В своём варианте я не использовал светодиод, так как он вытягивает из батарейки дополнительный заряд.

Шаг 6: Время для изоляции

Как только вы соберете схему, покройте её слоем изоленты. Я покрыл изолентой все компоненты, кроме микрофона и переменного конденсатора. Это очень важный шаг перед тем, как перейдёте к следующему, где вам нужно будет настроить нужную радиочастоту, ведь если вы будете касаться компонентов схемы, особенно катушки, то она начнёт испускать шумы.

Вместо изоленты можно использовать термоусадку, но я хотел провести со схемой кое-какие эксперименты, поэтому мне не нужен был вариант с перманентной изоляцией.

Шаг 7: Настройка на нужную радиочастоту

Пришло время настроить схему, сделать это можно двумя способами:

  1. Использовать телефон для поиска сигнала
  2. Вручную настроить переменный конденсатор для того, чтобы попасть на определённую частоту.

Я рекомендую воспользоваться первым вариантом, потому что вам нужно будет просто включить устройство и запустить на телефоне автопоиск сигналов. Затем вы пробежитесь по найденным сигналам и найдёте нужный (например, включив рядом с передатчиком какую-нибудь музыку).

Второй метод займёт время, вам нужно будет включить радио и схему, настроить радио на определённый канал, а затем очень медленно настраивать переменный конденсатор, пока не услышите на радио звуки, которые он издаёт.

Шаг 8: Перезаряжаемая версия

После использования схемы с 9-вольтовыми батарейками я подумал о том, что пора заменить их перезаряжаемыми литий-ионными батарейками, которые работают дольше, чем обычные батарейки типа Крона.

masterclub.online

Качественный звук без помех: как настроить FM-модулятор в машине через радио



Необходимо признать, что к эпохе беспроводных технологий старенькая аудиосистема не приспособлена. Она вряд ли вам выдаст что-либо, кроме программы городских радиостанций. Даже CD-привод ныне бесполезен, поскольку современная компьютерная аппаратура не комплектуются пишущими дисководами. И все же слушать любимые композиции со смартфона или USB на магнитоле из прошлого десятилетия у нас получится. Сделать это можно двумя способами: через выход AUX или через режим «радио».

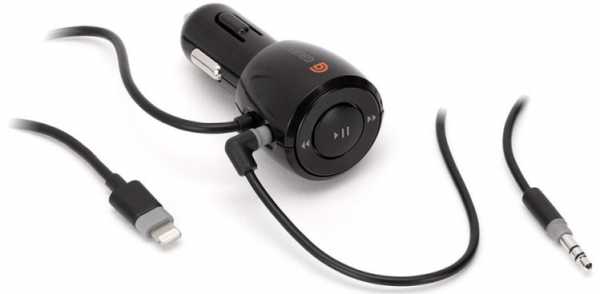

Автомобильный FM-модулятор: что это такое и как он работает




ФМ-трансмиттер позволяет прослушивать треки с USB-флешки, флеш-карты или смартфона через режим «Radio» в автомагнитоле. Это упрощённое определение данного устройства. Если поподробней, то ретранслятор преобразует цифровую информацию с современного накопителя в радиосигнал определенной частоты. Настроив радио в машине на частоту вещания модулятора, получите собственную радиостанцию.

Этот радиоканал настраивается в ручном режиме и в зависимости от уровня оснащения трансмиттера. Простенькие модели позволяют лишь переключать треки, читаемые с флешки (USB или Micro/Mini SD). Варианты посерьезней, оснащены Bluetooth, а это уже другой уровень функционала. Например, популярный Xiaomi Roidmi 3S позволяет:

  • Прием телефонных звонков в режиме «Hands-free».
  • Переключение треков потряхиванием смартфона.

Как подключить FM-трансмиттер к автомагнитоле

Прежде, чем присоединять гаджет к автомобильному магнитофону, необходимо подать на него питание. Как и зеркало-видеорегистратор с камерой для съемки салона, практически все современные модели ретрансляторов питаются от гнезда прикуривателя. Это удобно, но в то же время вызывает дискомфорт, поскольку такая розетка в машине, как правило, одна. Тройник решает эту проблему, но итоговая конструкция громоздка, и портит целостность картины интерьера автомобиля. Оптимальное решение – вынести дополнительное гнездо 12В в удобное и малозаметное место, и подключить модулятор радиоволн к нему. Когда вопрос с питанием решен, приступайте к наладке.

Условно модели FM-трансмиттеров можно разделить на два класса c функцией Bluetooth и без нее. Дележку мы ввели неспроста – эти устройства настраиваются по-разному, отчего объединять их наладку в один мануал было бы не совсем правильно.

Как настроить радио на прием сигнала с USB/Flash FM-модулятора

  • Установить флешку в трансмиттер.
  • Подключить устройство к бортовой сети через прикуриватель.
  • Включить радио на автомагнитоле, и найти свободную частоту. Запомнить ее.
  • Настроить ретранслятор на частоту радиовещания, найденную в предыдущем пункте. Настройка выполняется либо клавишами на самом автогаджете, либо с помощью пульта дистанционного управления, который идет в комплекте с ним. Кнопки чаще именуются как «CH-» и «CH+».




Как включить автомагнитолу на прием с Bluetooth FM-трансмиттера

Основная идея коммутации автомобильной мультимедийной системы с модулятором остается той же – оба устройства должны работать на одной радиочастоте, которая должна быть свободной от эфира. На примере Xiaomi Roidmi 3S можно отметить первую особенность настройки данной группы устройств: выбор радиоканала на ретрансляторе производится в мобильном приложении.

Для этого трансмиттер необходимо вставить в разъем прикуривателя и подключится к нему с телефона по Bluetooth. По умолчанию уже будет установлена определенная частота (у Roidmi 3S это 96,4 MHz). Контроль Bluetooth-соединения выполняется визуально – по режиму работы светодиода на модуляторе:

  • Лампа моргает – соединение не установлено.
  • Светодиод горит – смартфон успешно подсоединился к автогаджету.


В целом же настроек в мобильном предложении предостаточно. Например, предоставлена возможность активировать функцию переключения музыкальных треков потряхиванием телефона, поставить галочку напротив режима Hands-free. Еще можно поиграться с настройками эквалайзера. К слову, опытные владельцы FM-модуляторов возлагают большие надежды на этот инструмент, и мы расскажем, почему.

Как настроить качественное воспроизведение музыки с FM-модулятора

Из проблем, связанных с эксплуатацией ретранслятора, в категорию массовых попадают всего две:

  1. Помехи, посторонние шумы в виде хрипов и шипения при проигрывании музыки в салоне автомобиля.
  2. Низкое качество воспроизводимого аудио.




Первая жалоба связана с особенностями распространения радиосигнала. Передатчик весьма чувствителен к помехам, которые издает генератор и прочее электрооборудование машины. Чтобы минимизировать этот эффект, гаджет необходимо расположить в другой зоне салона автомобиля. Если такая проблема появляется только в городе, то это дает фон городской эфир, то есть имеет место быть наложение радиостанций.

Основное же недовольство от первого использования FM-трансмиттера состоит в том, что конечное качество звука еще хуже, чем у любого городского радио с хорошим сигналом. В частности, устройство хорошо «режет» низкие и высокие частоты. В итоге, аудио звучит еще хуже, чем с диска.

Именно поэтому грамотные водители советуют использовать проводную связь (выход AUX). К слову, некоторые FM-модуляторы позволяют установить такое соединение со штатной акустикой, и наладить таким образом связь между USB-флешкой и старенькой автомагнитолой.

Есть и другой выход. Если вы не принадлежите к касте аудиофилов, поправить ситуацию можно эквалайзером, встроенным в FM-ретранслятор:

  • Выключить фильтр высоких частот.
  • Понизить фильтр низких частот до 160 Hz.
  • Добавить единиц к «низким» и «высоким» в соответствующих категориях.

При наличии предустановленных программ в меню эквалайзера выбирайте «POP» или «JAZZ».

Итого

FM-модулятор – в основном удел владельцев годовалых иномарок с хорошей штатной акустикой, не оборудованной USB и Bluetooth. Устройство это довольно капризное: передатчик чувствителен к помехам от электрооборудования авто и загруженности радиосети мегаполиса.

Мы не рекомендуем использовать этот гаджет для воспроизведения собственной коллекции музыки не только из этих соображений. Качество аудио откровенно плохое, и значительно уступает по этому параметру каналу AUX. Правило «самый лучший-значит качественный», отмеченное в материале, чем отмыть гудрон с кузова автомобиля без повреждения краски, здесь не работает. Говоря языком практики, даже самый лучший FM-трансмиттер звучит хуже городской радиостанции с хорошим сигналом. Объяснений этому факту несколько:

  • Преобразование «цифры» в радиосигнал и обратная конвертация информации блоком бортовой аудиосистемы в звук – это разные этапы, на каждом из которых существуют свои потери.
  • Крупные станции радиовещания используют специальные постпроцессоры, чтобы эфирная музыка качественно звучала через приемник.

Если коротко, то FM-модулятор мы рекомендуем к приобретению только как средство реализации технологии «Hands-free». В ином случае лучше купите плеер или присоедините телефон через мини-джек к разъему AUX, чтобы не разочароваться в качестве звука.






autostadt.su

FM передатчик своими руками - Diodnik

Начинающим радиолюбителям полезно знать, как собрать FM передатчик своими руками. В интернете гуляет множество разнообразных схем, но некоторые из них слишком сложны и требуют определенных навыков монтажа и настройки, другие, же оказываются абсолютно нерабочими и бесполезными.

Простой FM передатчик своими руками

Схема очень проста и может быть собрана фактически из подручных материалов, номиналы используемых компонентов указанны на схеме. Сборка и подбор деталей заняла не более получаса. Номиналы мелких конденсаторов С4, С5, С6 сняты со старого блока СКМ24, все остальное можно найти из старых плат любой радиоаппаратуры.

Для наглядности и теста работы устройства, схема выполнялась навесным монтажом на одной из старых плат советского телевизора. К качеству монтажа условия не ставились, главная цель — проверка самой схемы.

Приемника под рукой не оказалось и использовал обычное радио с нокии. Правильно собранная схема начинает работать сразу же, а подопытный образец завелся на 102,9 МГц. Дальность передачи в помещении не превышает 25-30м (три-четыре кирпичных стены). На вход подавался сигнал с аудиовыхода компьютера, питание осуществлялось от порта USB (из за этого частично слышен небольшой шум в виде слабого гула, от батареи подобного эффекта нет). Антенна к выходу вообще не подключалась.

Поймать волну передатчика получилось не сразу, т.к. сигнал передатчика накладывался на одну из местных радиостанций. Если немножко растянуть или сжать витки катушки L1, частота передатчика немного изменится, после подстройки к необходимой частоте, катушку лучше залить парафином или воском.

Останется только лишь собрать устройство в корпус. Сферы применения для такого FM передатчика можно найти самые необычные, начиная от обычного автомобильного трансмиттера, заканчивая простенькой самодельной радионяней.

Вконтакте

Facebook

Twitter

Одноклассники

comments powered by HyperComments

diodnik.com

что это такое, как выбрать и настроить

У вас в машине установлен обычный FM-радиоприёмник, но иногда хочется послушать записи с флеш-карты? Для этого вовсе не обязательно покупать дорогую аудио систему, вполне достаточно будет установить небольшой прибор, называемый FM-трансмиттером. Давайте разберёмся, что такое FM-трансмиттер и какие функции он выполняет.

Что такое FM-трансмиттер

Как может выглядеть FM-трансмиттер.

Небольшой по размерам гаджет, который носит название FM-модулятора или FM-трансмиттера, необходим, чтобы быть связующим звеном между обычной флешкой с USB-разъёмом и FM-радиоприёмником. Обычно устройство используется в машинах, возраст которых перевалил за 10-15 лет, укомплектованные магнитолами старого образца. С подключением FM-трансмиттера появляется возможность воспроизводить с помощью магнитолы музыкальные композиции, записанные на USB-флешке и других цифровых носителях.

В современных FM-модуляторах предусмотрена возможность сопряжения с телефоном, ноутбуком для считывания аудиофайлов из их памяти без переноса на флеш-карту. Это устройство чрезвычайно облегчает жизнь владельцам старых машин и позволяет обходиться без замены автомагнитолы на новое цифровое аудиоустройство.

Как работает FM-трансмиттер?

Как выглядит подключенный FM-трансмиттер в машине

Типовой FM-трансмиттер оснащён разъёмом для автомобильного прикуривателя, от которого получает электропитание. Практически все модели оборудованы небольшим дисплеем, на котором отражается рабочая частота и другие параметры. В комплекте к некоторым моделям прилагается пульт ДУ, который позволяет управлять трансмиттером с заднего сиденья.

У всех современных устройств присутствует USB-разъём для подключения флеш-накопителя, и слот для микро-SD карты. Модуляторы, способные коммутироваться с телефоном или ноутбуком, делают это через стандартный шнур с аудиоразъёмом либо через bluetooth. Ещё один вариант подключения – при помощи соответствующих приложений для телефонов, которые можно скачать в магазине приложений.

Основным узлом FM-трансмиттер является электронный блок, считывающий информацию в цифровом формате и трансформирующий ее в аналоговый радиосигнал выбранной частоты. Считывание происходит непосредственно с подключенного носителя, либо вначале информация переписывается на внутреннюю память устройства, и уже оттуда поступают на модуляцию.

В зависимости от конструкции, сигнал поступает либо на маломощный радиопередатчик, транслирующий его на антенну FM-магнитолы, либо на проводной модулятор, передающий его на воспроизведение магнитолой по проводу. Длина несущей частоты должна быть отличной от частотных диапазонов радиостанций, иначе наложение принимаемых FM-приёмником сигналов будет ухудшать качество воспроизведения звука, а то и вообще сделает прослушивание музыки невозможным.

Как выбрать FM-трансмиттер

Выбирая трансмиттер, легко запутаться в разнообразии моделей и функций, поэтому необходимо предварительно хотя бы немного ознакомиться с возможностями разных устройств. За основу классификации примем стоимостные сегменты, так как этот показатель практически всегда совпадает с функциональными возможностями FM-модуляторов.

Недорогие бюджетные FM-трансмиттеры

Наиболее простые модели обеспечивают, как правило, лишь одну функцию – возможность проигрывания на автомагнитоле аудиозаписей с USB-накопителя с небольшой ёмкостью памяти. Они оснащены минимумом управляющих кнопок и маленьким чёрно-белым дисплеем. Полноценное сканирование плейлиста чаще всего невозможно, проигрывание осуществляется в порядке записи в корневом каталоге. Собственной памятью такие устройства не обладают, качество воспроизведения среднее.

FM-трансмиттеры среднего ценового сегмента

Устройства обладают небольшой собственной памятью и цветным дисплеем, на котором могут отображаться фотографии либо другие графические изображения. Благодаря наличию памяти скорость обработки информации увеличена по сравнению с простейшими моделями, поэтому функционал позволяет формировать собственные плейлисты и обрабатывать файлы в нескольких разных форматах. Как правило, такие FM-модуляторы могут коммутировать со смартфонами и другими медиапроигрывателями с собственной памятью, для чего в комплекте предусмотрен шнур с аудиоразъёмом. Кроме того, в конструкции обычно предусмотрен слот для микро-SD карт памяти.

FM-трансмиттеры с bluetooth

Отсутствие шнура для подключения к смартфону обеспечивает удобство использования FM-трансмиттером. Помимо воспроизведения аудио, они служат для поддержания громкой связи, позволяющей разговаривать по телефону, не прерывая движение по дороге. Предусмотрены и другие функции – воспроизведение видео, пульт ДУ и др.

На что обращать внимание при выборе?

В зависимости от того, как будет эксплуатироваться FM-трансмиттер, можно выделить три пользовательских режима:

  • источник фонового звука – для тех, кто не слишком обращает внимание на проигрываемые мелодии, не любит самостоятельно формировать плейлисты, поэтому можно ограничиться самой простой и недорогой моделью;
  • аудио+ bluetooth – оптимальный режим для тех, кто ежедневно много времени проводит в дороге, часто вынужден отвечать на звонки, нуждается в качественной и удобной громкой связи;
  • максимум возможностей – вариант для тех, кто ценит качественное звучание либо испытывает потребность в воспроизведении видеофайлов.

Впрочем, технические возможности модуляторов постоянно возрастают, и не исключено, что новые модели будут обладать или уже обладают ещё более расширенным функционалом.

Как настроить FM-трансмиттер

Нередко при попытках настройки FM-трансмиттера максимум, что удаётся сделать – получить звук, сопровождаемый шипением радиопомех. Для многих водителей непонятно, как это может происходить, ведь магнитола и трансмиттер находятся рядом, буквально на расстоянии полуметра друг от друга, и уровень радиосигнала должен обеспечивать идеальный приём. Однако они забывают, что приём сигнала осуществляет не сама магнитола, а её антенна, которая обычно вынесена за пределы салона, находится в задней части корпуса, к тому же металл кузова поглощает значительную часть радиосигнала. Нельзя забывать и о помехах, наводимых электрическими проводами, протянутыми по улицам. Напротив, для активной антенны на лобовом стекле сигнал FM-трансмиттера может оказаться чересчур сильным, и устройство буквально захлёбывается, пропуская мощный сигнал через свой широкополосный усилитель входа.

Если после всех ваших усилий по настройке трансмиттера шипение никак не удаётся убрать:

  • поищите другую частоту передачи и приёма – возможно, та частота, которая была выбрана вами вначале, забивается помехами от какой-то FM-станции;
  • переместите антенну магнитолы ближе к трансмиттеру;
  • если вы используете активную антенну, попробуйте отвести её дальше от трансмиттера;
  • вообще отключите наружную антенну, если не планируете в ближайшее время слушать радио.

Видео на тему

Похожие статьи

avtonov.com

Отправить ответ

avatar
  Подписаться
Уведомление о
