Замена главного цилиндра сцепления на ВАЗ 2101-ВАЗ 2107
Добро пожаловать!
Главный цилиндр сцепления – благодаря нему сцепление отходит от маховика двигателя, а принцип его работы заключается в следующем: При нажатии на педаль сцепления, толкатель который одним концом прикручен к педали а другим концом вставлен в главный цилиндр толкает поршень находящийся в цилиндре, в связи с чем поршень находящийся в цилиндре движется вперёд, и вследствие чего поршень выталкивает тормозную жидкость которая находится в главном цилиндре. После выталкивания жидкости, она быстро перетекает к рабочему цилиндру сцепления и вследствие чего отсоединяет сцепление от маховика.
Со временем главный цилиндр приходит в негодность и его приходится менять, чтобы вы знали все тонкости замены а так же где главный цилиндр располагается, изучите данную статью и мы надеемся вам всё станет понятно. Если останутся какие либо вопросы после прочтения, тогда смело их задавайте в комментариях и мы вам на них ответим!
Примечание!
Для замены главного цилиндра вам понадобится: Гаечный ключ «на 13» и ещё можно будет воспользоваться удлинителем с накидной головкой.
А так же вам нужно будет запастись резиновой грушей и отвёрткой!Краткое содержание:
- Замена главного цилиндра
- Дополнительный видео-ролик
Где находится главный цилиндр сцепления?
Он располагается в подкапотном пространстве автомобиля на фото указан жёлтой стрелкой. А рядом с ним находится вакуумный усилитель тормозов (Красная стрелка), а так же главный тормозной цилиндр (Синяя стрелка) и поверх него находятся несколько бачков один из которых бачок гидропривода тормозов указанный зелёной стрелкой.
Когда нужно менять главный цилиндр сцепления?
Его необходимо заменять, при:
1. Появлении на нём утечки тормозной жидкости.
2. А так же при неполном выключение сцепления и при неполном включении сцепления. Многие зададут вопрос: «А как узнать что сцепление включается и выключается не полностью?» объясняем.
Если при выжимании педали до упора, вы выключаете а затем включаете передачу и чувствуете что передачи включаются тяжело и с хрустом, то это означает что сцепление включается не полностью.
А если вы едете на автомобиле и при резком разгоне у вас происходят подергивания автомобиля, или же вообще стрелка тахометра скачет вверх а машина не едет, то это означает что сцепление выключается не полностью.
Примечание!
Но есть один нюанс, те же проблемы с выключение и включением сцепления могут так же происходить и с исправным главным цилиндром, допустим детали самого сцепления износились и т.д. Поэтому лучше всего переходить к замене цилиндра, лишь при появлении на нём различного рода трещин через которые будет выходить тормозная жидкость, что в свою очередь недопустимо!
Снятие:
1) Сперва вам нужно будет взять в руки резиновую грушу и после чего при помощи неё, откачайте всю тормозную жидкость из бачка гидропривода сцепления.
2) Затем рукой отсоедините резиновый ремень который крепит расширительный бачок к кузову автомобиля, а после отсоединения аккуратно снимите бачок и положите его таким образом чтобы из него не выливалась жидкость и он не мешал работе.
Примечание!
Снизу к бачку присоединен шланг, отсоединяйте его только в том случае если расширительный бачок будет полностью пуст и в связи с чем бачок можно будет полностью снять с автомобиля!
3) Следом отвёрткой отверните гайку которая крепит трубопровод к цилиндру, а после отворачивания гайки отведите трубопровод в сторонку.
4) Теперь при помощи отвёртки ослабьте хомут который удерживает шланг на главном цилиндре и после чего снимите его с цилиндра.
5) Далее с помощью удлинителя с накидной головкой отверните две гайки которые крепят цилиндр к кузову автомобиля и после чего аккуратно снимите цилиндр, вылив при этом из него оставшуюся тормозную жидкость.
Примечание!
Более подробное снятие цилиндра, смотрите в видео-ролике который расположен в конце статьи!
Установка:
1) Установка нового главного цилиндра сцепления осуществляется в обратном порядке снятию.
Примечание!
Когда новый цилиндр будет установлен, обязательно прокачайте гидропривод а иначе сцепление у вас очень плохо работать! (Как прокачать гидропривод, см. в статье: «Прокачка сцепления на ВАЗ»)
Дополнительный видео-ролик:
Хотите более подробней узнать процесс замены главного цилиндра сцепления на автомобилях «Классического» производства? Если Да! То тогда просмотрите познавательный видео-ролик, в котором процесс замены описывается детально.
Ремонт и замена цилиндров привода сцепления ВАЗ 2107 (Видео)
Если при нажатии на педаль сцепление не отключается (“ведет”), а сама педаль мягкая — стоит обратить внимание на ремонт или регулировку привода сцепления. Для этого необходимо снять и отремонтировать (или заменить) главный и рабочий цилиндры гидропривода сцепления и прокачать их.
Содержание
- Сцепления ВАЗ 2107: устройство
- Инструменты и материалы
- Замена главного цилиндра сцепления Ваз 2107
- Замена рабочего цилиндра сцепления Ваз 2107
- Ремонт сцепления ВАЗ 2107
Сцепления ВАЗ 2107: устройство

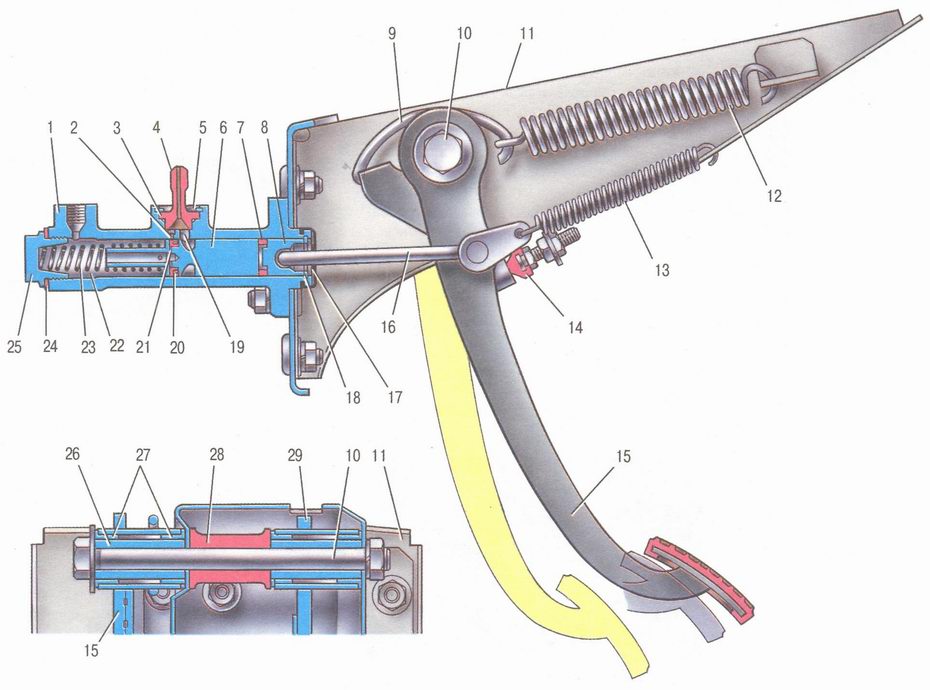

“Семерка” имеет сухое однодисковое сцепление. Главный цилиндр гидропривода сцепления находится непосредственно под педалью, при нажатии на которую двигается толкатель, воздействующий на поршень главного цилиндра, создавая давление. Тормозная жидкость, которой заполнен гидропривод, выдавливается и перетекает в рабочий цилиндр.
Поршень рабочего цилиндра соединен с вилкой сцепления толкателем. При нажатии на педаль последний перемещает вилку, она смещает выжимной подшипник и разъединяет опорный и нажимной диски. В результате крутящий момент с маховика коленвала перестает передаваться на КПП и появляется возможность переключить передачу.
В случае неисправности узла сцепления при нажатии на педаль вал коробки продолжает вращение и переключить передачи становится затруднительно или вовсе невозможно.
При неправильной регулировке сцепления диски могут буксовать, что сопровождается их ускоренным износом.
Продолжать эксплуатировать автомобиль с неисправным сцеплением нельзя — могут повредиться как диски сцепления, так и коробка переключения передач. Поэтому при первых признаках неисправности следует заняться его ремонтом и регулировкой.
Инструменты и материалы
Чтобы заменить или отрегулировать сцепление ВАЗ 2107 потребуются:
- пассатижи;
- тонкая отвертка;
- набор гаечных ключей;
- нож;
- тормозная жидкость;
- емкость и шланг для прокачки;
- шприц.
Замена главного цилиндра сцепления Ваз 2107
Простейший способ произвести ремонт сцепления ВАЗ 2107 — поменять изношенные цилиндры (главные и рабочий). Цена их невелика, а трудоемкость операции намного ниже, чем при проведении ремонта. Поэтому автовладельцы зачастую предпочитают менять, а не ремонтировать сцепления.
Начнем с замены главного цилиндра. Порядок операций следующий:
- Слить тормозную жидкость из бачка сцепления, перелив в другую емкость.
Это удобно сделать при помощи шприца. - Ослабить хомут и снять шланг со штуцера главного цилиндра.
[tip]Примечание: можно слить жидкость без использования шприца. Для этого необходимо снять шланг, идущий от бачка к штуцеру цилиндра и перенаправить его в заранее подготовленную емкость.[/tip]
- Открутить штуцер металлической трубки, идущей от главного цилиндра к рабочему и отстыковать трубку.
- Открутить ключом на 13 или головкой с удлинителем две гайки крепления главного цилиндра к перегородке кузова и снять главный цилиндр.
[tip]Примечание: Если резьба заржавела и гайки не откручиваются, следует предварительно обработать шпильки жидкостью WD-40. В противном случае, если применять чрезмерные усилия, можно свернуть шпильки, что доставит немало трудностей.[/tip]
Теперь можно установить новый главный цилиндр сцепления. Перед этим стоит проверить состояние гибкого шланга бачка сцепления. Если он растрескался в конце — его надо слегка обрезать или заменить новым.
При установке нового цилиндра необходимо сделать так, чтоб шток привода педали сцепления вошел внутрь цилиндра. Для удобства можно попросить напарника чтоб он немного надавил на педаль сцепления и удерживал ее. После чего следует:
- Установить главный цилиндр на шпильки и затянуть гайки крепления.
- Присоединить и затянуть штуцер металлической трубки.
- Надеть трубку от бачка сцепления и затянуть хомут.
- Заполнить тормозной жидкостью бачок, ориентируясь по отметкам уровня.
Замена главного цилиндра сцепления произведена.
Замена рабочего цилиндра сцепления Ваз 2107
Снятие рабочего цилиндра следует выполнять со смотровой ямы или с использованием подъемника. Порядок операций следующий:
- Снять возвратную пружину с кронштейна рабочего цилиндра.
- Открутить штуцер трубки, идущей от главного цилиндра. Чтобы с нее не вытекала тормозная жидкость, на нее можно надеть колпачок, снятый со штуцера для прокачки цилиндра, или направить ее в приготовленную заранее емкость.
- Выкрутить два болта, соединяющие рабочий цилиндр с КПП и снять их вместе с пластиной.
- Демонтировать рабочий цилиндр сцепления.
[tip]Примечание: перед установкой нового рабочего цилиндра сцепления следует установить регулировочные гайки приблизительно на том уровне, как они стояли на старом цилиндре. Если проделать эту операцию, регулировка сцепления ВАЗ 2107 значительно облегчится.[/tip]
Новый рабочий цилиндр устанавливается в последовательности, обратной снятию старого.
После замены любого из цилиндров систему гидропривод необходимо прокачать.
Работы надо проводить вместе с напарником. Делается это так:
- Надеть на штуцер рабочего цилиндра шланг и погрузить его конец в приготовленную емкость для тормозной жидкости.
- Выжать сцепление.
- Открутить штуцер на рабочем цилиндре на 1 оборот.
- Дождаться, пока пузырьки воздуха перестанут выходить и закрутить штуцер.
- Повторить операцию пока из штуцера не перестанет выходить воздух. ПРи этом контролировать уровень жидкости в бачке сцепления.
- Затянуть штуцер и надеть колпачок.
Существует несколько способов прокачки сцепления на Ваз 2107,вот видео о самых популярных
Ремонт сцепления ВАЗ 2107
Отремонтировать цилиндры сцепления получается несколько сложнее, чем поменять, но намного дешевле.
Когда цилиндры сняты, можно приступать к разборке. Начнем с главного цилиндра:
- Извлечь тонкой отверткой стопорное кольцо.
- Вынуть штуцер и прокладку.
- Снять пыльник, поддев его отверткой.
- Открутить пробку цилиндра, используя ключ на 22.
- Вытащить стопорное кольцо и отверткой достать внутренности цилиндра.
Для восстановления главного цилиндра следует заменить резиновые уплотнители. Также необходимо проверить состояние пружины, внутренней поверхности цилиндра и поршня. При наличии задиров и повреждений детали необходимо заменить.
Перед сборкой детали следует тщательно очистить и вытереть. Недопустимо попадание внутрь цилиндра бензина или масла — они разрушают резиновые уплотнители.
Сборка производится в порядке, обратном разборке цилиндра.
Рабочий цилиндр сцепления, несмотря на некоторые конструктивные особенности, ремонтируется аналогично главному.
После ремонты цилиндров и монтажа их на место необходимо прокачать гидравлический привод сцепления.
