Домкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому. Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками.

Как устроен гидравлический домкрат

Гидравлический домкрат — это легко транспортируемое устройство, которое обладает максимальной грузоподъемностью в сравнении с остальными подобными механизмами. Также среди собратьев его отличает долговечность.

Внешний вид

Принцип действия

Внешне видно несколько деталей:

Цилиндр — в нем размещены поршень и два отдела с рабочей жидкостью.
Насос, который перекачивает жидкость. Он соединен с цилиндром клапанами.
Рычаг.
Опорная точка.

Насос перекачивает жидкость из первого резервуара в передней плоскости цилиндра в другой, который расположен в задней плоскости. По принципу сообщающихся сосудов в том отделе, откуда убрали жидкость, создается повышенное давление. Оно выталкивает поршень, а он поднимает груз.

Механизм очень простой, так же, как и конструкция, за счет маленького количества деталей. Стоит рассмотреть функцию дополнительных элементов:

Основание — то, на что установлен насос. База должна иметь большую площадь, чтобы компенсировать механическое давление при поднятии груза.
Резервная емкость — соединена с цилиндром, в ней размещена рычажная система и насос.
Поршень — поднимается за счет поступления масла.
Плунжер — ограничивает высоту поднятия поршня.

Детали домкрата

Домкрат располагается снизу от поднимаемого объекта и не нуждается в веревках, канатах, крепежах и других вспомогательных деталях. Но и удерживать долгое время объект на весу не получится — устройство служит исключительно для поднятия.

Чем отличаются модели

Главная отличительная черта домкратов — их грузоподъемность, высота подхвата и подъема. С ориентацией на них изменяются модели устройств. Например, высота подъема зависит от расстояния между основанием и опорной точкой. Есть особенности и в принципе подъема.

Еще одно качество — износостойкость. Автолюбителям для домашнего использования раз в год и ремонтным сервисам нужны разные механизмы.

Важно!

Прежде чем начинать ремонт гидравлического домкрата, необходимо знать модель и особенности ее работы.

Подкатной тип

Весь механизм расположен на раме, которая крепится к колесам. Компактный и мобильный подкатной тип может использоваться даже в труднодоступных местах. Система рычагов и поршней расположена горизонтально, за счет этого устройство легко поместить под любой груз (например, автомобиль) и поднять его под любым углом. Дополнительные детали в подкатной модели:

2 колеса,
всасывающий и нагнетательный насос,
подъемная платформа,
рама вместо основания,
рычаг — на него надо нажимать, чтобы заработал насос, который передаст гидравлическое масло через клапаны в цилиндр.

Подкатной тип

Бутылочный тип

Простой вариант с вертикальным цилиндром. Отличительное свойство — небольшие размеры при высокой грузоподъемности — от 2 до 50 тонн. Высота подхвата в бутылочных домкратах обычно начинается от 15 см и заканчивается 30 см. Высота регулируется с помощью винта, который расположен в верхнем основании штока. Бутылочный тип выполнен таким образом, чтобы исключить скольжение при работе. Для этого опорная часть сделана рифленой.

У каждого домкрата в комплекте идет рукоятка, которая облегчает использование механизма. У тех агрегатов, что выдерживают нагрузки от 30 тонн, идет дополнительная вторая рукоятка. За счет удвоенной длины увеличивается вес, который бутылочный домкрат может поднять.

Бутылочный тип

Есть и другие виды:

Пневматический — установлена подушка, подключенная к источнику сжатого воздуха, например, стационарному компрессору. Используется тогда, когда зазор между объектом и поверхностью небольшой. Также возможно использовать при неустойчивой опоре — например, в болотистой местности, на песке, снегу. Выдерживает такой домкрат груз до 6 тонн.
Винтовой — компактный, штатный домкрат для автомобилей. Грузоподъемность — до 15 тонн.
Реечный — обладает максимальной высотой подъема. По рейке двигается крепежный механизм, который защелкивается и поднимается как по лестнице вместе с грузом. Выдержит 20 тонн.

Домкраты различаются приводом, который может быть ручным или электрическим.

Ручка для домкрата — это механический рычаг, который используется для нагнетания жидкости. Электрический привод означает, что в механизме есть автоматический встроенный насос. Ремонт электрического варианта требует специального оборудования, в то время как бутылочный и подкатной механический типы можно починить самостоятельно.

Какие бывают поломки и что их вызывает

Гидравлические домкраты самые долговечные. Их неисправность может быть вызвана неправильной эксплуатацией или износом отдельных деталей. Распространенная проблема — подъем веса, который превышает возможности агрегата. Тогда можно наблюдать следующие «симптомы»:

Что наблюдается	Где поломка	Почему сломалось	Что делать
Остановка	В цилиндре	Не хватает масла, возможно засорение фильтров	Разобрать устройство. Заполнить отсеки с маслом, очистить фильтры
Поршень не поднимается	В цилиндре	Не хватает давления из-за отсутствия достаточного количества рабочей жидкости	Долить жидкость
Подъем очень медленный или, наоборот, рывками	В цилиндре, системе с рабочей жидкостью	В домкрат попал воздух, который негативно влияет на работу поршня	Необходимо добавить жидкость и удалить через трубки воздух
Низкое давление	Клапаны	Ослабли пружины Клапаны отлегают от отсеков Клапаны загрязнились	Замена клапана или пружины Если возможно — ремонт или чистка

Обратите внимание!

Не рассматриваются механические повреждения домкратов как корпуса, так и поршня. В случае такой поломки ремонт домкратов будет нецелесообразен — лучше купить новое устройство.

В остальных случаях необходимо разобрать механизм и собрать его обратно таким образом, чтобы выполнялись условия:

Клапаны плотно прилегают.
Достаточное количество рабочей жидкости в отделах.
В системе нет воздуха.

Они применимы для всех моделей устройств, в том числе и для ремонта домкрата 5 тонн, произведенного еще в СССР.

Ремонт своими руками

Гидравлический домкрат редко ломается серьезно, чаще всего проблема в загрязнении, клапанах или нехватки жидкости. Все это легко ремонтировать, так же как и исправлять более редкую проблему — протечку.

Поломка клапанов

На заметку.

Если домкрат заполненный, но все равно не держит или не поднимает груз, необходимо разбирать устройство и проверять клапаны.

Внимание обращается на то, как клапаны прилегают к посадочным местам. Если контакт неплотный, проверяются пружины, которые, возможно, ослабели. Клапаны могли засориться, поэтому надо удалить грязь с помощью влажного куска ткани, потом тщательно высушить. Если загрязнение сильное, например, из-за масла, то промыть бензином, керосином. Далее просушить сжатым воздухом.

Схема домкрата

Если клапаны деформированы, то необходимо их заменить на новые.

Проверяются пружины, в случае ослабления они заменяются на более упругие. Если нет возможности заменить, то под них можно подложить шайбу так, чтобы увеличить плотность и силу.

Утечка жидкости

Встречается при механических повреждениях и поломке деталей. Требуется полностью разобрать домкрат, попутно проверяя на наличие коррозии металлические детали, например, поршень. Элементы, в частности шток, проверяются на наличие деформации. Поврежденные части заменяются на новые.

Рекомендуется слить все масло и промыть домкрат и детали керосином. Старые манжеты и уплотнительные прокладки меняются на новые.

Как убрать воздух или грязь

Скопление воздуха неизбежно при постоянной работе. Таким же образом внутрь рабочей полости попадает грязь.

Домкрат работает по принципу сообщающихся сосудов, то есть когда жидкость уходит, остается давление. Но воздух в системе не уходит под напором, а деформируется и создает подушку, из-за которой подъем невозможен.

Воздух устраняется при замене масла. Грязь убирается раствором для удаления отложений.

Разобранный домкрат

Как правильно залить масло

Именно недостаток масла в домкрате приводит к его плохой работе. К счастью, такую поломку легко исправить — надо добавить жидкость. Однако следует знать, что именно доливать.

Часто рабочую жидкость в домкрате называют масло. Это потому, что именно оно используется в домкратах, хотя устройство заработает даже на воде.

Качественная жидкость обеспечит долгую работу механизма:

Промышленные виды индустриального масла. Но не виды И30А, И40А, И50А — они слишком вязкие.
Тормозная жидкость — излишне гигроскопична, то есть поглощает водяной пар. А вода в конечном итоге приведет к коррозии и поломке.
Фирменные гидравлические жидкости — изготавливаются специально для тормозных и подъемных систем.
Вода — домкрат недолго, но поработает.

Важно!

Также стоит избегать жидкости гликолевого, нефтяного и минерального происхождения. Лучшее решение — синтетическое масло, которое к тому же не густеет на морозе.

После того как будет выбрана жидкость, необходимо выполнить подготовительные работы по ее замене.

Сначала сливается старая жидкость. Для этого откручивается пробка и прокачивается устройство. Далее домкрат промывается с помощью жидкости для чистки, которую можно приобрести в строительном магазине. Раствор заливается и спускается. Перед заливкой нового масла в домкрате не должна находиться посторонняя жидкость.

Как открутить пробку

После домкрат устанавливается в самое низкое положение, а винт-кран поворачивается до положения «Слив». Заливается масло. Нужный уровень показывает отметка на домкрате.

Важно!

Уровень масла должен быть максимально точным. Нельзя как перелить, так и недолить.

После первого наполнения пробка закрывается, а домкрат прогоняется 5-6 раз. Снова открывается пробка и заливается масло. Необходимо повторить несколько раз, пока масло не перестанет уходить.

После окончательной заливки масла еще раз выполняется пробная перегонка жидкости, чтобы избавиться от воздуха. Для этого домкрат прокачивают — поднимают и опускают — пока не появится давление. Лишний воздух выпускается через специальные трубки, на его место по мере выхода необходимо добавлять масло.

Как сделать лапу с низким подхватом для гидравлического домкрата

В этом обзоре автор показывает, как сделать лапу с низким подхватом для бутылочного гидравлического домкрата. Это своего рода сменная оснастка, которая точно не будет лишней в гараже или домашней мастерской.

Самодельная лапа-насадка для автодомкрата представляет собой дополнительное грузозахватное приспособление, благодаря которому можно выполнять подъем грузов с минимальной высоты, начиная от 2,5 см (в зависимости от модели).

Таким образом, гидравлический домкрат с лапой можно использовать при проведении различных монтажно-установочных работ, включая подъем тяжелой техники, оборудования и станков, а также массивных и габаритных металлоконструкций.

Рекомендуем также прочитать статью по теме: как изготовить своими руками простой гидравлический пресс с использованием домкрата. Эта полезная самоделка может пригодиться в гараже и мастерской, в особенности если вам приходится часто работать с металлом.

При использовании оснастки получается сразу две рабочих площадки — верхняя и нижняя. Когда нет возможности установить бутылочный домкрат под грузом, который надо поднять, то лапа с низким подхватом выручает.

Изготовить эту оснастку можно самостоятельно из доступных подручных материалов. Например, автор использует для этого ненужные обрезки толстого металла. Такого «добра» на любой металлоприемке хоть пруд пруди.

Основные этапы работ

Конструкция самого приспособления довольно простая. Необходимо будет изготовить всего две детали: опорную площадку для гидравлического домкрата и подвижную часть с подхватом, которая будет перемещаться вверх-вниз по стойке.

Первым делом автор изготавливает основание для бутылочного домкрата. К нему необходимо будет приварить стойку для перемещения подвижной детали. Естественно, свариваем заготовки, выдерживая прямой угол между ними.

Потом останется только изготовить подвижный элемент конструкции. Зачищаем сварные швы и красим детали. После этого приступаем к сборке.

При желании дополнительно можно установить две возвратных пружины, которые позволят ускорить опускание подвижной части, когда она находится без нагрузки.

Подробно о том, как сделать лапу с низким подхватом для гидравлического домкрата, можно посмотреть в видеоролике на нашем сайте. Пишите свое мнение о данной самоделке в комментариях.

Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Как сделать подкатной домкрат своими руками. Надежный самодельный домкрат Домкрат ямный гидравлический своими руками

Для того, чтобы поднять автомобиль для ремонта или замены колеса используется домкрат. Они бывают разной конструкции. Самыми распространёнными являются механические и гидравлические. В этой статье подробно рассмотрим принцип действия и устройство гидравлического домкрата, а также различные варианты конструкции.

Принцип работы гидравлического домкрата

Это устройство простое и надежное.

Если соблюдать условия хранения и эксплуатации, то это он прослужит вам очень долго.

Для того, чтобы поднять автомобиль применяется домкрат

Работает гидравлический домкрат по следующему принципу, который позволяет производить подъем автомобиля, имеющего вес в несколько тонн, а иногда и в несколько десятков тонн.

Устройство не сложное – это два сообщающихся сосуда разного диаметра, заполненных жидкостью и несколько клапанов. Как видите все довольно просто и если все детали выполнены качественно из долговечных материалов, то ломаться тут нечему.

Износу подвержены только резиновые уплотнения поршней и сальники цилиндров.

Рабочий цилиндр, шток которого поднимает автомобиль, большого диаметра, а вот главный цилиндр имеет диаметр в несколько раз меньший.

В этом и заложен принцип действия всего устройства. Главный цилиндр приводится в действие с помощью рычага, масло через обратный клапан попадает в рабочий цилиндр и поднимает его. Усиление создается за счет разницы площадей сечения цилиндров.

Подкатной гаражный домкрат своими руками | Чертежи

Полный ход главного, обеспечивает незначительное движение второго. Разница хода двух цилиндров пропорциональна разнице их диаметров. Благодаря этому человек, не прилагая серьезных усилий, может поднять и пять, и десять, и несколько десятков тонн.

Для того, чтобы масло не перетекало обратно в резервуар служит обратный клапан. Жидкость может протекать через этот клапан только в одну сторону.

Есть еще один клапан, который открывается вручную, он необходим для того, чтобы перепустить жидкость обратно и опустить поднятый автомобиль в исходное состояние.

Принцип работы и его устройство указаны на схеме.

Конструкция гидравлического домкрата

Для подъема автомобилей используются два типа: бутылочные и подкатные.

Гидравлический домкрат бутылочного типа

Итак, гидравлический домкрат бутылочного типа.

Он состоит из вертикального корпуса большого диаметра и примыкающего к нему маленького цилиндра, к штоку которого подходит съемный рычаг. Корпус установлен на опорной площадке, в штоке у него часто есть винтовой удлинитель, который необходим для того, чтобы увеличить высоту подъема. Два цилиндра соединены между собой, через обратный клапан.

В корпусе есть резервуар для хранения запаса масла и перепускной клапан, чтобы опустить шток бутылочного гидравлического домкрата.

Все детали должны быть выполнены из прочных сплавов, так испытывают значительные нагрузки и защищены от коррозии.

Конструкция другой разновидности – подкатного гидравлического домкрата, отличается только расположением цилиндров и наличием большой площадки на роликах.

Подъем автомобиля с помощью гидравлического подкатного устройства, осуществляет не сам шток, а соединенный с ним рычаг. На этом рычаге установлен металлический пятак.

Подкатная конструкция более устойчива, чем бутылочная и вероятность того, что поднятый автомобиль сместится и свалится с опоры гораздо меньше.

Несмотря на это, меры безопасности при работе должны выполняться всегда. Обязательно фиксировать автомобиль с помощью стояночного тормоза, включенной передачи трансмиссии и установкой упоров под колеса.

Для работы под поднятым автомобилем всегда устанавливать страхующую подставку. Эти меры позволят обезопасить работающего человека. Подробную конструкцию вы сможете увидеть на чертеже.

Подкатный гидравлический домкрат

Обслуживание и ремонт домкрата

Наиболее частой неисправностью является течь рабочей жидкости через уплотнения и сальники.

Необходимо точно определить место течи и отремонтировать. Нужно использовать только специальные маслостойкие сальники и прокладки. Выход из строя клапанов может быть связан с засорением или поломкой пружин.

Необходимо разобрать прочистить и заменить неисправные детали.

А вот хранить их нужно только в исходном состоянии, чтобы шток был полностью скрыт в корпусе, это убережет его от коррозии. Кроме того, бутылочный тип необходимо хранить вертикально, чтобы рабочая жидкость не вытекла. Один раз в несколько лет нужно провести замену рабочей жидкости. Это простая процедура. На корпусе есть заправочное отверстие, закрытое винтовой пробкой.

Через это отверстие производится слив и заправка новым маслом. После этого необходимо, без нагрузки, несколько раз полностью поднять и опустить шток. Таким образом выйдет воздух, который мог попасть в систему.

Это надежное устройство, позволяющее поднимать груз в несколько десятков тонн.

Устроен он не сложно. С точки зрения грузоподъемности, гидравлика значительно опережает конструкции других типов. Но, к сожалению, есть и недостатки:

Большой вес, действительно большой, в несколько раз тяжелее механических конкурентов.
Особые условия хранения, для сохранности рабочей жидкости и риска коррозии рабочих элементов. Особенно это касается домкрата бутылочного типа.
невозможность использования при низких температурах.
Гидравлическая жидкость густеет при температурах ниже -25 градусов, теряется эластичность уплотнений, повышается риск выхода из строя.

Проведя анализ достоинств и недостатков различных конструкций можно прийти к следующему выводу.

Для использования с легковым автомобилем, весом до двух тонн для необходимого дорожного ремонта (замена колеса) достаточно компактного механического домкрата. А вот для подъема большой и тяжелой машины лучше рассмотреть возможность использования гидравлики.

Картинка 4 из презентации «Инструменты в гараже»

Размеры: 720 х 540 пикселей, формат: jpg.

Подкатной домкрат своими руками

Чтобы бесплатно скачать картинку для урока, щёлкните по изображению правой кнопкой мышки и нажмите «Сохранить изображение как…». Для показа картинок на уроке Вы также можете бесплатно скачать презентацию «Инструменты в гараже.pps» целиком со всеми картинками в zip-архиве. Размер архива — 640 КБ.

Скачать презентацию

Предметы

«Вещи для дома» — Часы, Предметы домашнего обихода, Лампа, Ковёр, Ключи, Фотоаппарат, Шторы, Картина, Компьютер, Очки, Зонт, Телефон, Батарея, Ваза, Телевизор, Газета,

«Верхняя одежда» — Пиджак, Платье, Плащ, Одежда, Кофта, Перчатки, Галстук, Реглан, Шарф, Свитер, Пальто, Куртка, Кенгурушка, Маскарадный костюм, Шубы, Блузка, Ремень, Бабочка, Костюм, Гольф, Жилетка, Юбка,

«Детские игрушки» — Мобиль, Пирамида, Сортёр, Мягкие игрушки, Игрушечная мебель, Шарик, Рамка-вкладыш, Железная дорога, Краски, Мяч, Ходунок, Утюг, Кукольная посудка, Игрушки, Погремушка, Кукла, Кубик рубика, Волчок, Кукольный дом, Машина, Блоки, Кукольная коляска, Кубики,

«Драгоценные камни» — Кристаллы берилла, Драгоценные камни, Хромит, Янтарь, содержащий насекомое, Огранённый апатит, Розовый кварц, Огранённый сапфир, Кристалл рубина, Мрамор, Горный хрусталь, Кристалл изумруда, Огранённый гранат, Огранённый алмаз, Цеолиты, Обработанный малахит, Кристаллы топаза, Агат, Огранённый изумруд,

«Головные уборы» — Дамская шляпка, Соломенная женская шляпа, Шляпа, Фуражка, Панама, Бандана, Бейсболка, Колпак, Шлем, Детская зимняя шапка, Каска, Шапка, Матросская шапка, Головные уборы, Цилиндр, Кепка,

«Женская и мужская одежда» — Пальто, Пиджак, Джинсовые штаны, Халат, Плащ, Пижама, Костюм, Жилет, Свитер, Шорты, Пиджак, Рубашка, Банный халат, Платье, Джинсовая куртка, Мужская одежда, Сарафан, Пальто, Брюки, Блузка, Одежда, Дубленка, Юбка, Женская одежда,

Всего в теме «Предметы» 59 презентаций

Хорошие праздничные открытки и на каждый день

Техника: Quilling 1.

Если вы хотите красивого и «настоящего» цветка, вам нужно сделать те же цветы.

Конечно, лучше использовать линейку с кругами. Если вы дополнительно сделаете декоративную оплетку, ее нужно вытереть до тех пор, пока каждое ребро.

Возьмите ленту из бумаги, линейку и инструмент для прокатки и прокатки рулонов.

Роллинам получают форму цветочного лепестка.

четвёртая

Если вам нужна декоративная вышивка.

Посреди цветов.

Соберите цветок. В красивых цветках все цветочные лепестки одинаковы. Я использую этот шаблон для правильного редактирования цветочных лепестков.

Конечно, есть специальные правители, которые продают в магазине и, безусловно, очень удобны и т. Д.

Но лягушка задушила меня, и я хотел сохранить цветок вместе. Поэтому я сам рисовал диаграмму. Но цветы приходят с различными цветочными лепестками, а затем приходят ко мне слишком ленивые, но не для того, чтобы рисовать одинаково для всех вариантов вручную.

Поэтому я сделал предложения на своем компьютере.

Я работаю с этими схемами и секретами.

Цифры указывают количество лепестков в цветке. Следует отметить, что схема 12 очень полезна, так как она содержит шаблон для цветов 3, 4, 6 и 12 петухов!!!

четырнадцатый

пятнадцатый

шестнадцатый

семнадцатый

восемнадцатый

Поэтому распечатайте шаблон и заберите цветок на шаблоне.
Если ядро находится над лепестками, то мы только опираемся на цветочные лепестки. Растяните клей только на концах лепестков, и желательно оставить цветок на шаблоне до полного высыхания клея!

девятнадцатый

двадцатый

И тогда мы склеиваем ядро.

двадцать первый

двадцать второй

Для объемного цветка вам также нужно сделать сепал.

двадцать третий

А затем прикрепите его к стеблю (я делаю это с помощью клея).

двадцать четвёртая

И вставьте цветок.

двадцать пятый

Если ядро лежит на уровне лепестков, поместите его посередине, а затем раздавите цветы. И если цветочные лепестки не прилипают друг к другу, они поднимают цветок клея на каждый лист до центра.

Разъем Jack jack

двадцать шестой

Получился довольно долговечный цветок и может использоваться как для объемной, так и для сундуков.

двадцать седьмой

Также с помощью шаблона он подходит для цветущих цветов с несколькими уровнями:
Заполните 6 лепестков сердечником, сделайте два пустых веревки и соедините их друг с другом, используя шаблоны для 12 лепестков и, кроме того, вы можете поместить цветы из иглы.

двадцать восьмой

двадцать девятая

Я поставил пеной под шаблон.

тридцатые

тридцать первый

В ручной вазе с цветами (http://stranamasterov.ru/node/18967) я сделал все цветы, используя шаблон для 10 и 6 лепестков:

тридцать второй

Если цветок хорошо прикреплен к бумаге, в этом случае шаблон должен быть помещен под лист и подсвечен лампой под этими листами. Вы также можете использовать стекло и окно (повреждение должно быть только вертикальным).

Вы можете использовать эти шаблоны не только для создания цветов, но и для связывания мандалы, венков, снежинок и т. Д.

Надеюсь, это все полезно! Если кому-то нужны шаблоны, написанные с более высоким разрешением, напишите мне и отправьте их с удовольствием (качество предложений было уменьшено по правилам сайта).

Я хочу всех творческих успехов!!!

Мастер-класс: как сделать красивый цветок. рюш

Калесниковская винтовка АК-12 — особенности, фотография
Описание дома каркасного дома / каркасного дома Биохимические препараты: процедуры «до» и «после»
Устройства и устройства для лечения глаз и улучшения зрения Летние вязания.

Верх с ромашкой. схема Ковер Великолепное полное описание. Давайте сделаем это вручную
Домашний коньяк с моря — как это сделать с луны
Тело, скрытое за сабвуфером ваших рук »звук автомобиля
Брелок своими руками: как сделать его стильным
Красивые поздравительные открытки для женщины с днем рождения

Гидравлический домкрат — это стационарное, переносное, передвижное механическое устройство для поднятия какого – либо объекта, располагается под ним, что позволяет обходиться без вспомогательных сооружений, талей. Механизм работает на минеральном масле, которое перемещая дифференциальный поршень насоса, поднимает груз. Является средством механизации работ в различных отраслях народного хозяйства.

Гидравлический домкрат отличается возможностью подъема большой массы груза (от двух до двухсот тонн), небольшим усилием работающего с ним, высоким коэффициентом полезного действия, плавностью подъема, крепостью конструкции.

Недостатком мощных механизмов является большая масса, начальным расстоянием от уровня стоянки поднимаемого груза, медленное однократное перемещение поршня, высокая стоимость.

Виды домкратов

Выпускаются в различных модификациях: бутылочные, подкатные, ромбовые, двухуровневые, низкоподхватные зацепные. Различаются по конструкциям, по виду привода.

Домкрат бутылочный используется в различных областях хозяйства, отличается простотой устройства, удобной эксплуатацией. Используется для подъема-опускания специальной техники, легкового, грузового автотранспорта. При строительстве возможно при его помощи поднять здание. Основное условие – вес поднимаемого груза должен соответствовать указанной в инструкции грузоподъемности механизма.

Домкрат подкатный работает по принципу бутылочного.

Опорная площадь размещена на рычаге, который поднимается рабочим поршнем. Высота подхвата позволяет приподнимать автомобиль любой марки весом до трех тонн.

Имеет разновидности: ножничный, с двухпоршневым вытеснителем цилиндрической формы, удлиненный.

Устройство домкрата

Основными деталями механизма, способного поднять-опустить груз, являются: рычаг – перекладина, вращающаяся вокруг оси, плунжер – полый цилиндрический стержень.

Клапаны – запорно-регулирующая арматура для пропускания, перекрытия, регулирования потока гидравлического масла.

Хранилище масла, возвратно-поступательный механизм движения внутри цилиндра.

При работе насоса гидравлическая жидкость заполняет основание цилиндра, поднимает деталь цилиндрической формы вверх. В результате груз поднимается. Устройство, предназначенное для поддержания давления на необходимом уровне, состоит из всасывающего, нагнетательного клапанов.

Всасывающий не дает возвращаться маслу из цилиндра в резервуар, нагнетательный — покинуть его. Откручивая винт, снижается давление, груз встает на заданное место.

Гидравлическое масло обладает свойством несжатия, что влияет на равномерность поднятия, снижения, закрепления объекта на нужной высоте.

Одновременно, подъемные механизмы имеют малую скорость работы, сложности при хранении, перемещении.

Вертикальные, для предотвращения вытекания масла, перевозятся стоя. Требуют регулярного наблюдения за уровнем масла, состоянием сальников, клапанов (отсутствие протечки гидравлического масла).

Гидравлический домкрат в быту используют при всевозможных работах, когда необходимо приподнимать груз.

Наиболее частое применение при профилактике, ремонте автомобильной техники.

Пункты технического обслуживания в большинстве случаев снабжены подкатными домкратами. Часто используются при строительно-монтажных работах, прокладке газовых, нефтяных трубопроводов, незаменимый помощник при проведении спасательных работ. Универсальный механизм, может использоваться в любых жизненных ситуациях, когда необходимо поднятие груза.

Чертеж домкрат винтовой своими руками

Имея под рукой чертеж — домкрат винтовой, своими руками делаем его из швеллеров стальных гнутых равнополочных ГОСТ8278-83.

На рисунке выделены синими прямоугольниками типы размеров используемого сортамента

Домкрат винтовой состоит из следующих деталей:
Основание
Нижнее плечо
Верхнее плечо
Упор
Винтовой механизм

ОСНОВАНИЕ

Изготовим из сортамента площадью сечения 2,63 (см²).

Сверлим четыре сквозных отверстия диаметром, равным диаметру штифта. При сверлении, строго выдерживайте межосевое расстояние между ними. При необходимости, основание можно прикрепить на более широкую съемную площадку.

НИЖНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с основанием.

ВЕРХНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 2,28 (см²) по аналогии с нижним плечом.

УПОР

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с верхним плечом.

Сверху, крепим резиновую прокладку.

ВИНТОВОЙ МЕХАНИЗМ

Вал – винт.

Надежный самодельный домкрат

Изготовим из металлического прутка диаметром двенадцать миллиметров. С одной стороны резьбу М12, с другой фиксатор, который крепится к валу при помощи шплинта через сквозное отверстие на валу.

Ось – упор. Относительно которых происходит вращение нижних и верхних плеч.

Осями с обеих сторон, являются штифты с цилиндрическими плоскими головками, которые крепятся с осью при помощи шплинтов.

В одном упоре просверлено сквозное отверстие диаметром десять миллиметров, в другом – нарезана внутренняя резьба М12.

3. Фиксатор. Фиксирует вал со стороны его вращения и обеспечивает возможность передачи крутящего момента к валу.

Рабочие характеристики домкрата винтового, сделанного своими руками:

Hmin = 65 (мм)
Hmax = 312 (мм)
Pmax = 2000 (кг)

Домкрат — это приспособление, которое должно находиться как в багажнике машины, так и у автолюбителя в гараже. При этом второй вариант лучше подобрать массивнее с универсальным функционалом и высоким показателем грузоподъемности. Данным характеристикам стопроцентно соответствует своими руками который сделать не составит большого труда.

Характеристики пневматического приспособления

Имеется три основных критерия, по которым оценивается самодельный надувной домкрат:

Показатель грузоподъемности. Для обеспечения безопасной эксплуатации данная величина должна превышать вес транспортного средства. Для легкового авто достаточно будет характеристики около двух тон, обслуживание более тяжелых машин требует грузоподъемности не менее 2,5 тонн.
Высота подхвата. Этот аспект играет важную роль, если автомобиль имеет небольшой клиренс. Оптимальным показателем является величина не менее 100 мм.
Уровень подъема. Самодельный домкрат пневматического типа имеет высоту не более 500 мм. Этого запаса вполне хватает для замены колес и некоторых других работ, агрегат такелажный с подключением к компрессору позволяет поднять авто до 70-80 см.

Однозначно при выборе домкрата и его изготовлении в первую очередь нужно ориентироваться на свой автомобиль, условия его эксплуатации и хранения.

Как самостоятельно сделать домкрат?

Чтобы соорудить домкрат своими руками, потребуется не так много материала и усилий. Необходимо подобрать следующие детали:

использованную подушку от грузовой машины;
подходящий болт;
шариковый элемент;
колесный ВАЗовский фиксатор;
штуцер;
в качестве основного инструмента дрель.

Из представленных элементов собирается конструкция. В отверстие подушки вкручивается болт. Предварительно в нем нужно сделать гнездо для штуцера от камеры.

В качестве клапана используется колесный болт от ВАЗа, в котором просверливается отверстие. На следующем этапе имеющиеся элементы соединяются, после того как в отверстие установлен шарик, который будет служить для забора воздуха.

Особенности

Для практической реализации этого приспособления необходим специальный насос. Надувной домкрат устанавливается под днище транспортного средства. Для подстраховки желательно использовать деревянную подставку, которая будет взаимодействовать непосредственно с машиной.

В таком механизме имеется один существенный недостаток. Поскольку грузовая подушка имеет приличные размеры, автомобиль с низкой посадкой придется предварительно приподнимать для установки рассматриваемого устройства. Если к нижней части таких агрегатов приделать тележку с колесиками — получатся самодельные для автомобилей.

Сравнительные характеристики

Пневматический вариант поднимает груз за счет силы сжатия воздушной массы. Подобные модификации работают от подсоединения к дополнительному оборудованию или от выхлопов машины. Воздушная масса поступает в камеру. Благодаря сжатию и увеличению объема, происходит подъем авто. Достоинство моделей в том, что не нужно прилагать особых усилий, а при наличии компрессорной установки процесс занимает считанные секунды.

Механический домкрат для автомобиля подразумевает приведение его в работу посредством вращения или закручивания специальной рукоятки. Такие модификации имеют невысокую цену и компактные размеры.

Принцип гидравлики похож на механический вариант. Отличие заключается в облегчении процесса выкачивания рабочей части домкрата, благодаря наличию жидкости в рабочей системе. Подобные модификации имеют длительный срок службы.

Механический домкрат с электроприводом работает от сетевого питания, вся основная работа приспособления производится за счет электричества. Плюсы устройства неоспоримы, однако требуется подключение его к розетке.

Меры безопасности

Невзирая на то, что надувной домкрат является одним из самых элементарных в эксплуатационном плане, его использование требует соблюдения определенных мер предосторожности.

Во избежание вылета агрегата из-под автомобиля его необходимо правильно установить. Перед тем как устанавливать новое пневматическое приспособление, желательно один раз выкачать его без нагрузки, после чего оно спускается и само укладывается соответствующим образом. Чтобы уберечь домкрат от повреждений, на пол лучше постелить коврик.

Для изготовления рабочей камеры устройства подойдут материалы на основе ПВХ. При минусовой температуре такая конструкция затвердевает и становится грубой. Как отмечают специалисты, оптимальным температурным режимом эксплуатации является показатель до -10 градусов.

Гидравлическое подъемное устройство

Гидравлический домкрат своими руками изготовить вполне реально. В его основе имеется корпус, основную несущую функцию выполняет выдвигаемый поршень и рабочая жидкость (масло). Вариации приспособления могут изготавливаться с укороченным или удлиненным остовом из стали. Корпус является емкостью для масла и направляющим цилиндром для поршня.

Специальный регулировочный винт с подъемной пяткой вкручивается в плунжер, при необходимости можно увеличивать предельную высоту подъема. Подобное приспособление оснащается с приводом ручного, ножного или воздушного типа.

Рабочий механизм и выдвижной цилиндр расположены в отверстиях остова. Спуск агрегата производится при помощи поворота Т-образной рукоятки. Некоторые устройства оборудуются полиамидными колесиками, обеспечивающими маневренность. Безопасность эксплуатации обеспечивают предохранительные клапаны.

Положительные и отрицательные стороны гидравлического устройства

Прежде чем изготовить домкрат своими руками, следует учесть все его плюсы и минусы. К достоинствам гидравлического приспособления относятся следующие показатели:

устройство неприхотливо в обслуживании и работе при довольно высоком показателе мощности;
плавность хода рабочего штока, надежная фиксация груза на нужной высоте, точность торможения;
высокий КПД (до 80%) и показатель грузоподъемности (свыше 150 тонн).

К недостаткам использования гидравлической модели относится высокая начальная высота подъема, проблема точности регулирования позиции опускания, приличная цена и довольно большой вес. Хранить и перевозить устройство нужно только вертикально, иначе рабочая жидкость может вытечь.

Вывод

Изготовить домкрат своими руками не составит особой проблемы. В зависимости от возможностей, сферы использования и других объективных обстоятельств, следует правильно подобрать модель по типу работы. Для эксплуатации в дороге подойдет компактное приспособление механического или гидравлического типа, а в гараже отлично проявит себя недорогое и практичное пневматическое устройство.

На рисунке выделены синими прямоугольниками типы размеров используемого сортамента

ОСНОВАНИЕ

Изготовим из сортамента площадью сечения 2,63 (см²). Сверлим четыре сквозных отверстия диаметром, равным диаметру штифта. При сверлении, строго выдерживайте межосевое расстояние между ними. При необходимости, основание можно прикрепить на более широкую съемную площадку.

НИЖНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с основанием.

ВЕРХНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 2,28 (см²) по аналогии с нижним плечом.

УПОР

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с верхним плечом.
Сверху, крепим резиновую прокладку.

ВИНТОВОЙ МЕХАНИЗМ

1. Вал – винт . Изготовим из металлического прутка диаметром двенадцать миллиметров. С одной стороны резьбу М12, с другой фиксатор, который крепится к валу при помощи шплинта через сквозное отверстие на валу.

2. Ось – упор . Относительно которых происходит вращение нижних и верхних плеч.

В одном упоре просверлено сквозное отверстие диаметром десять миллиметров, в другом – нарезана внутренняя резьба М12.
3. Фиксатор. Фиксирует вал со стороны его вращения и обеспечивает возможность передачи крутящего момента к валу.

Рабочие характеристики домкрата винтового, сделанного своими руками.

Всем добрый день. Есть у меня домкрат ромбовый, я потерял ручку от него, она была сделана в виде крючка. Поднимать машину при помощи такого домкрата без ручки не очень-то и удобно. В двух- трех магазинах спросил про ручку, у них такой не оказалось, было решено придумать что-нибудь другое. Поэтому было решено так сказать модернизировать этот домкрат. Тем более, что надо уже ставить летние колёса, зима прошла.

Итак, берём болгарку и аккуратно отпиливаем это ушко, куда надо было сувать крюк-ручку, для того чтобы крутился домкрат.

Вот я отпилил ушко.

Теперь нам надо найти, вернее подобрать головку, которую мы приварим вместо нашего ушка. Вот я у себя подобрал такую головку, дополнительно делать с ней ничего не надо, просто надо хорошо приварить.

Теперь берем сварочный аппарат и привариваем головку.

Получается вот так.

После сварки я немного обточил это место, слишком не стал обтачивать, чтобы осталось немного железа для твердости.

С такой головкой легко крутить домкрат и поднимать автомобиль, особенно удобно крутить трещёткой.

Вчера попробовал домкрат в деле, поменял все четыре колеса, поставил летнюю резину, с домкратом работать стало просто удобно и легко.

Ну вот вроде и всё, если кому поможет данная статья то буду очень рад. Идея подсмотрена у Алексея из Тамбова.

Самодельный домкрат для автомобиля своими руками. Варианты конструкции домкрата: как сделать своими руками

Без домкрата автолюбитель, без преувеличения, остаётся «как без рук». И нужен он не только для того, чтобы поменять колесо в дороге.
Хороший домкрат незаменим при некоторых видах ремонтных работ – особенно в обычном гараже, не оборудованном подъёмником. Например, при сборке подвески после ремонта, когда необходимо сделать окончательную затяжку рычагов. Совершенно ни к чему опускать авто на колёса, чтобы сайлентблоки приняли «рабочее» положение – достаточно поддомкратить рычаг, чтобы придать ему нужное положение.
Особенно удобен подкатной гидравлический домкрат – благодаря конструкции его можно , — так, что никаким другим домкратом под неё не подберёшься.
Но, как и любой другой механизм, домкрат может выйти из строя. Ремонт подкатного домкрата доступен любому, кто самостоятельно ремонтирует авто.
Расскажем лишь о том, на что в первую очередь нужно обратить внимание при ремонте подкатного домкрата своими руками.
В первую очередь рассмотрим его устройство.

Схема работы домкрата

Схема работы гидравлического домкрата

Профессиональные подкатные домкраты отличается размерами и грузоподъёмностью. Как правило, управление клапаном осуществляется за счёт поворота рукоятки, что очень удобно при работе.
Но принцип работы всех гидравлических домкратов одинаков, поэтому удобнее воспользоваться схемой, — ведь, несмотря на размеры и вид изделий, они имеют одни и те же причины поломок.

Подкатные домкраты отличается размерами и грузоподъёмностью. Как правило, управление клапаном осуществляется за счёт поворота рукоятки.

Усилие, создаваемое плунжером, через масло, используемое в качестве рабочей жидкости, передаётся на поршень, соединённый со штоком. Масло при этом перекачивается из передней полости цилиндра домкрата в заднюю (со стороны плунжера). Перепускной канал при этом закрыт, а впускной и нагнетательный клапаны позволяют маслу двигаться только в сторону задней полости, то есть домкрат работает как насос. При открытии перепускной иглы (она представляет собой заостренный резьбовой стержень) масло может перетекать обратно в переднюю полость по перепускному каналу. Если в этот момент домкрат находится под нагрузкой, то шток поршня утопится внутрь цилиндра.
Работоспособность домкрата обеспечивается соблюдением трёх условий:

Плотным прилеганием клапанов к сёдлам.
Необходимым уровнем масла.
Отсутствием пузырьков воздуха в масле.

Подкатной домкрат не «держит» — как отремонтировать

Ремонт подкатного гидравлического дамкрата своими руками

Обычно это связано или с недостатком масла в домкрате, либо с повреждением или .
В первом случае достаточно долить масла в домкрат.
Какое масло заливать в гидравлический подкатной домкрат?
Совершенно ни к чему искать какое-то специальное масло для этого. Хотя, если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное масло – всё-таки оно меньше густеет на морозе. В некоторых автосервисах, когда «заедает текучка», вообще заливают «отработку». Но так делать крайне нежелательно – отработанное масло и грязное и содержит в себе большой процент агрессивных соединений серы.

Если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное – всё-таки оно меньше густеет на морозе.

Если заправленный домкрат всё же не поднимает или не держит, то без его ремонта не обойтись – скорее всего, клапаны плохо прилегают к посадочным местам. Такое может случиться, если «ослабли» пружинки клапанов, или попала грязь в каналы.
Перед ремонтом можете заранее ремкомплект для подкатного гидравлического домкрата.
Как правило, в него входят уплотнения плунжера и поршня.
Но вряд ли всё это вам пригодится – даже ежедневно используемые в автосервисах домкраты обычно лишь подтекают через уплотнения плунжера. Поэтому не торопитесь разбирать домкрат «по болтику». Достаточно извлечь плунжер и клапаны с пружинками. В зависимости от конкретной модели домкрата, клапаны могут быть установлены либо в разных «колодцах», либо в одном – последовательно (в таких случаях канал имеет сужающееся внутри сечение).

Ремонтный комплект для гидравлического домкрата

После ремонта и заливки свежего масла домкрат нужно «прокачать» — активно «поработать» плунжером чтобы удалить излишний воздух.

Если на клапанах-шариках есть следы деформации, то их нужно заменить. Но обычно причина не в них, а в пружинках – их желательно поменять на более упругие, или, в крайнем случае, подложить под них шайбы – для увеличения силы пружинки.
Но, опять же, обычно всё сводится к банальной грязи, попавшей в каналы домкрата. Поэтому, разобрав его, в первую очередь позаботьтесь о тщательной очистке «внутренностей» домкрата – промойте их бензином и продуйте сжатым воздухом.
Ремонт подкатного гидравлического домкрата грузоподъёмностью 2 или 3 тонны ничем принципиально не отличаются – разве что количеством масла, требуемого для заправки.
После ремонта и заливки свежего масла домкрат нужно «прокачать» — удалить излишний воздух. Для этого сначала нужно активно «поработать» плунжером – пока не появится давление. Дальше всё просто – стравливайте воздух через специальные пробки и добавляйте масло.
Неисправности, характерные для подкатных гидравлических домкратов, присущи и другим подобным устройствам. Например, сходным образом восстанавливается работоспособность домкрата, предназначенного для вытягивания кузова авто, несмотря на то, что нагнетательный и рабочий цилиндры его «разнесены» друг от друга.
Для того, чтобы поддерживать домкрат в рабочем состоянии, когда тот «простаивает», нет необходимости без нужды менять в нём масло – два-три рабочих хода штока раз в три месяца вполне достаточно.

Некоторые нюансы
Роль масла в устроенном гидравлическом подъемном механизме
Как сделать домкрат своими руками: дополнительные варианты

Мало кто знает, как сделать домкрат своими руками. Для тех, кто хоть немного разбирается в технике, это не будет представлять сложности.

Существует много видов подъемных механизмов. Домкраты могут быть гидравлическими, реечными, пневматическими и винтовыми. Они служат для подъема различных тяжелых грузов и техники, а также фиксации изделий на необходимой высоте. Уже нельзя представить ремонт автомобильной подвески или смены колеса без использования домкрата.

Чаще всего приходится ремонтировать различные виды подъемных механизмов и производить их техническое обслуживание. Нужно следить за техническим состоянием подъемников, выявлять повреждения, производить замену масла. Иногда агрегаты ломаются и выходят из строя. Приходится покупать новые или собирать устройство из подручных средств. Конечно, можно доверить эту работу профессионалам, однако сделать домкрат самостоятельно не так уж сложно.

Некоторые нюансы

Гидравлический домкрат — наиболее распространенный вид подъемного механизма. Он обладает большой грузоподъемностью. Такие приспособления используют на электростанциях, на предприятиях нефтепереработки и в других промышленных организациях. Чаще всего гидравлические подъемники используют для поднятия автомобилей в условиях автомастерских и шиномонтажей.

Гидравлические подъемные механизмы периодически требуют ремонта и технического обслуживания. Последнее заключается в том, что необходимо доливать вытекающую через сальники жидкость. Нужно следить за техническим состоянием всех составляющих домкрата.

Однако дело не в этом. Если у вас был и сломался домкрат, нужно делать новый. Из чего? Можно взять старый в качестве основы и попробовать его обновить, т.е. таким образом сделать уже новый аппарат из предыдущего. Этапы работы:

Нужно открутить крепежные элементы.
Далее необходимо извлечь поршень и клапан стравливания жидкости.
После этих манипуляций нужно осмотреть основные детали гидравлического домкрата. Если на каком-нибудь элементе есть повреждения, его следует заменить.
Подъемный механизм требуется очистить от мусора и посторонних элементов. Необходимо промыть и цилиндр.
Осмотру подлежит резинка. Если она повреждена, ее следует заменить.
Заключительным этапом будет сборка гидравлического домкрата. Она производится в обратной последовательности.

После того как вы смогли сделать домкрат и подъемник собран, нужно проверить его работоспособность. Если механизм не работает, возможно, следует проверить и при необходимости заменить и масло.

Вернуться к оглавлению

Роль масла в устроенном гидравлическом подъемном механизме

Масло — незаменимая составляющая гидравлического домкрата. С его помощью происходит процесс подъема различных грузов. Если в устройстве недостаточно масла, приспособление будет неработоспособным. Для замены масла нужно выполнить два основных шага.

Сначала требуется слить отработанную жидкость, для этого нужно открутить пробку масляного бачка. Далее следует промыть подъемный механизм. Это нужно сделать с помощью специальной промывочной жидкости, ее можно купить в любом строительном магазине.

В механизм заливается жидкость, прокачивается и сливается.

Данная процедура должна проводиться 2-3 раза. Промывка домкрата — несложная операция, но занимает много времени.

После очистки гидравлического подъемного механизма можно приступать к заливке нового масла. Его нужно заливать до определенной отметки. При этом подъемник должен быть в нижнем положении. Чтобы опустить шток, нужно повернуть винт-кран до положения «слив». Далее закрываем пробку масляного бачка и прокачиваем жидкость 5 раз. После этой процедуры доливаем масло и снова закручиваем пробку. Прокачивать необходимо до тех пор, пока смазка механизма не дойдет до требуемого уровня, а на ее поверхности не будут образовываться пузырьки.

Их наличие значительно снижает эффективность работы механизма. Зачастую воздух попадает в корпус из-за нехватки масла.

Чтобы исправить эту ситуацию, нужно произвести следующие действия. Сначала нужно открыть пробку масляного бачка, а также перепускной клапан. Затем необходимо быстро прокачать механизм несколько раз. При выполнении этой процедуры пузырьки воздуха из рабочей области попадают в масляный бачок. Пробку от перепускного клапана и емкости для масла можно закрыть.

Если все манипуляции были выполнены правильно, гидравлический режим будет работать. Если же он не работает, все операции нужно повторить.

Домкрат должен быть не только в багажнике каждого автолюбителя, но и в гараже. Причем, гаражный вариант желательно иметь более универсальный, с большей грузоподъемностью и необязательно компактных размеров. Под эти параметры отлично подходит пневматический домкрат. Собрать такую штуку своими руками довольно просто, поэтому поговорим о целесообразности такого инструмента.

Каким должен быть пневматический домкрат

Пневматический домкрат — устройство, которое способно поднимать солидный вес на солидную высоту за считанные секунды. Насколько такой прибор нужен в гараже? Сейчас разберемся. Дело в том, что обычный гидравлический или винтовой домкрат, который мы возим с собой в багажнике, подбирают по возможности впритык под вес автомобиля и под минимальную высоту, при которой более-менее комфортно менять колесо в дороге. Практически, больше ничего от дорожного домкрата не требуется. Ну еще цены минимальные, и чтобы надежный был, и места в багажнике занимал минимум.

Если говорить о пневматическом устройстве, то за захотим от него мы гораздого большего, правда, учитывая его оседлый образ жизни, пневмодомкрату можно простить большие габариты. Хотя, все зависит от того, чем может надуваться пневматическая подушка, но об этом немного позже.

Пневмодомкрат своими руками может быть изготовлен из любой пневматической подушки грузового автомобиля или автобуса, причем не нужно для этого покупать новую деталь подвески.

Характеристики пневмодомкрата

Если мы заинтересованы в том, чтобы устройство работало с запасом надежности и прочности, то подбирать подушку лучше такую, которая рассчитана на 5-6 атмосфер минимум. Это гарантирует безопасный подъем автомобиля на полную высоту, причем при определенных доработках можно изменять высоту подъема. Тем не менее, наш домкрат должен отвечать на вполне конкретные вопросы.

Механизм нагнетания воздуха

Если мы говорим о гаражном использовании устройства, или использовании в условиях шиномонтажа, то тут только один вариант. Это компрессор, который работает от сети 220 вольт. Есть, кстати модели пневмодомкратов, которые могут обходиться и компрессором, который нагнетает не более 2 атмосфер и работает от бортовой автомобильной сети в 12 вольт, но такой вариант хорош на природе, когда других вариантов вывесить автомобиль нет.

В гараже нужен надежный и производительный компрессор, хотя практически все современные модели обеспечивают давление 6 атмосфер, вполне достаточное для работы пневмоподушки от грузового автомобиля.

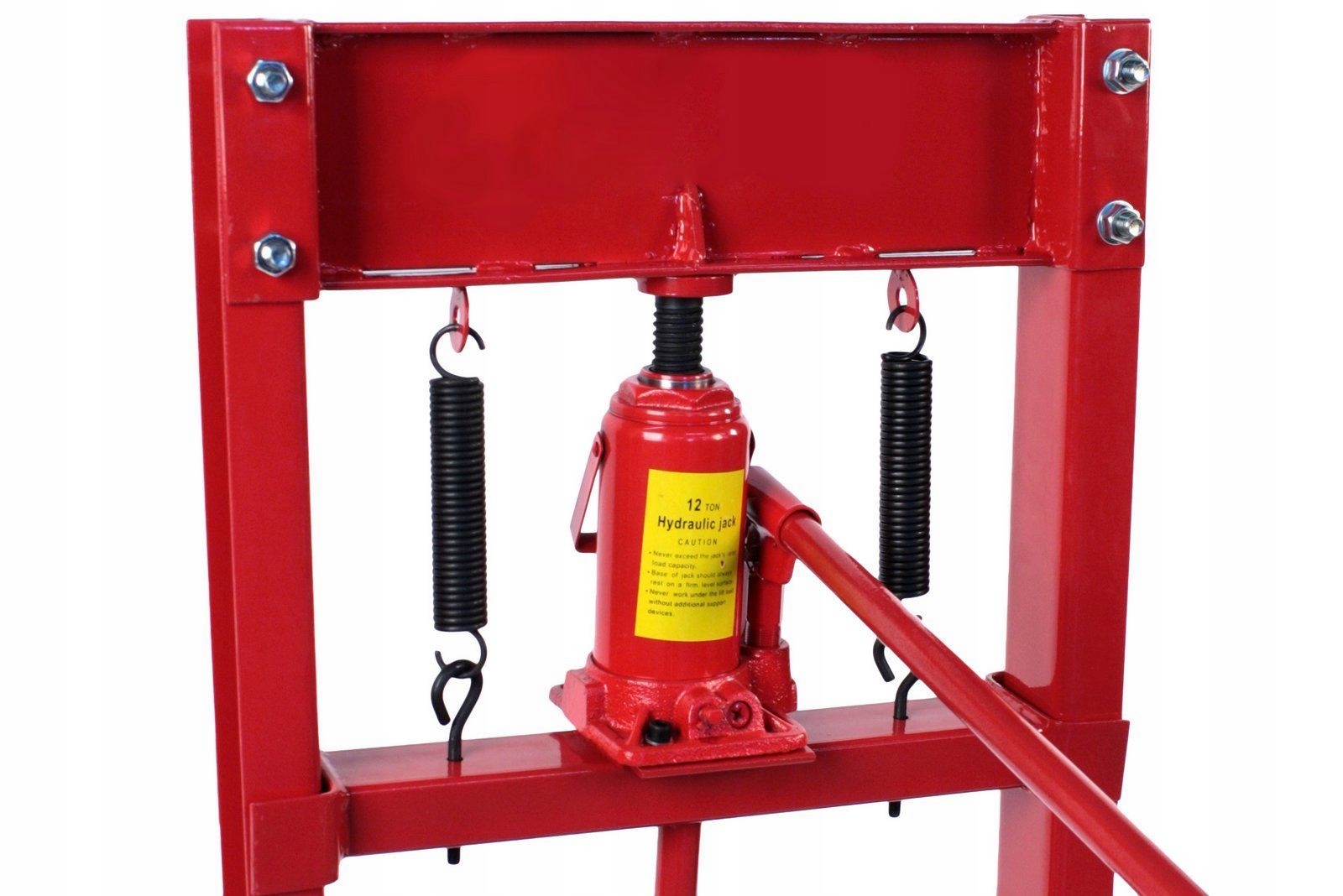

Пресс гидравлический своими руками: инструмент из домкрата

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

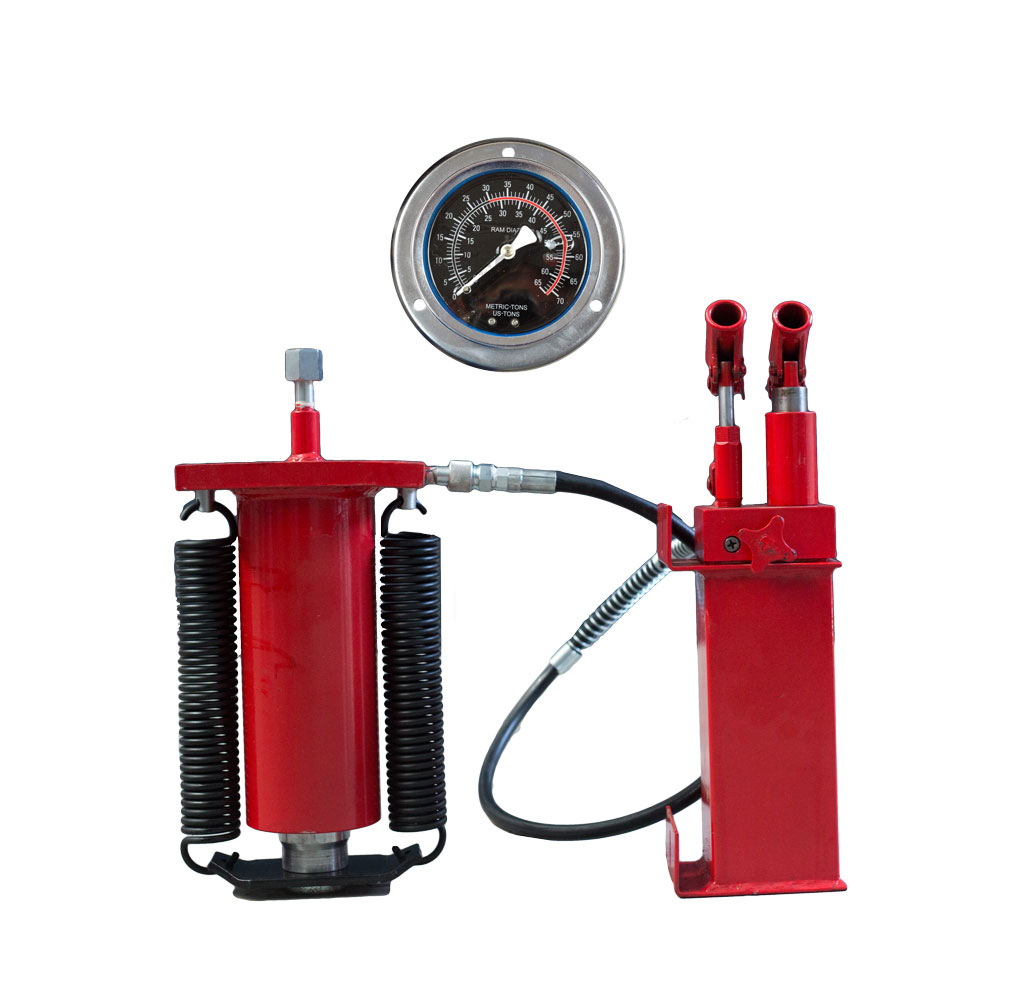

Пресс гидравлический имеет широкое распространение в повседневной жизни. Он необходим для работ, которые требуют оказания большого давления на обрабатываемый материал. Качественный многофункциональный инструмент имеет высокую стоимость, что совершенно неоправданно для бытового использования. Можно изготовить пресс гидравлический своими руками на основе автомобильного домкрата.

Пресс гидравлический применяется для работ, в которых необходимо оказание большого давления на обрабатываемый материал

Назначение и сферы использования пресса гидравлического

Пресс гидравлический представляет собой устройство, которое осуществляет большое давление на обрабатываемый материал посредством незначительных усилий. Такой принцип действия основан на законе Паскаля, согласно которому прилагаемое усилие, воздействующее на определенную площадь, передается по всему объему и является равным по всем направлениям.

Пресс гидравлический применяется для штамповки, прессовки, выдавливания, сборки, ковки, гибки

Устройство пресса гидравлического представлено двумя цилиндрами. При воздействии на меньшую камеру возрастает давление жидкости в ней, что передается по специальному каналу в большую камеру. На поршень оказывает давление рабочая жидкость, что способствует воздействию элемента на обрабатываемую заготовку. Цилиндры, как правило, располагаются вертикально, но существуют и варианты, имеющие горизонтальное размещение. В качестве рабочей жидкости применяется специальное масло.

Установка используется для прессовки, штамповки, выдавливания, сборки, ковки, гибки, правки металлических элементов. Можно купить или выполнить своими руками пресс для картона, который станет незаменим для пакетирования, брикетирования, прессования и утилизации материалов из пластмасс, бумаги и резины. Оборудование характеризуется универсальностью и может применяться в разных сферах жизни для осуществления ремонта, обслуживания и профилактических работ. В зависимости от этого пресс имеет определенное конструктивное исполнение.

Варианты применения гидропресса в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками в гараж. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

Полезный совет! При изготовлении своими руками пресса необходимо определиться с дальнейшим назначением устройства, его габаритами, показателями поршня, массой и возможностью установки манометра.

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

Гидравлический пресс также применяется для выдавливания сока из фруктов

Конструктивное исполнение пресса самодельного из домкрата

Перед тем как сделать своими руками гидравлический пресс, следует разобраться, какие составные элементы входят в его конструкцию.

Для устойчивости устройства необходима прочная и надежная нижняя часть, которая выступает в качестве основания установки. Она имеет вид платформы и выполняется из массивного толстого металлопроката. Для этого преимущественно используются швеллеры и уголки из металла.

Как видно из схемы пресса, вертикальные части конструкции представлены стойками. Элементы выполняются из стальных уголков и привариваются к основанию таким образом, чтобы был обеспечен прямой угол между элементами. Высота стоек вычисляется как сумма высоты домкрата, длины его штока и толщины обрабатываемой детали. В верхней части стоек фиксируется неподвижный упор. Для его изготовления используется уголок.

Для создания необходимого усилия на обрабатываемую поверхность применяется гидравлический домкрат. Его необходимо будет закрепить на подвижный упор. Домкрат приводится в действие при помощи ручного рычага или электропривода.

Высота боковых стоек должна соответствовать сумме толщины обрабатываемой детали, высоты самого домкрата и длины его штока

Подвижный упор осуществляет давление на прессовочный механизм. Элемент выполняется из стальных полосок или уголков. Для передвижения упора в обычное положение применяется возвратное устройство. Оно представлено несколькими пружинами. Их длина и степень растяжения рассчитываются исходя из параметров пресса.

Устройство самодельного пресса для гаража: характеристика конструкции

Перед тем как сделать пресс гидравлический, следует определиться с типом установки. В зависимости от этого оборудование может быть настольным или напольным. Первый тип инструмента располагается на верстаке, а второй размещается на специальном пьедестале. Такие прессы отличаются габаритами, грузоподъемностью. Сделанный своими руками пресс настольный гидравлический обеспечивает усилие до 12 тонн, а для напольного устройства это значение достигает 25 тонн.

Настольная конструкция является более устойчивой, мобильной. Благодаря небольшим размерам она не занимает много свободного пространства. Такой пресс используется для обработки небольших заготовок.

Напольный гидравлический пресс характеризуется большими размерами и большим весом. Для его установки понадобится сооружение специальной платформы. Такой станок справится с обработкой крупных элементов из металла, разборкой и сборкой сложных узлов.

Пресс гидравлический для гаража изготовленный своими руками может иметь вертикальное или горизонтальное исполнение

Важно! Для расширения функциональных возможностей напольного гидравлического пресса его следует укомплектовать электродвигателем.

Можно сделать сложную конструкцию, которая будет эксплуатироваться для выполнения широкого спектра задач. Однако изготовление такого варианта займет много времени и потребует использования специализированных инструментов и техники. В качестве гаражного гидравлического пресса лучше сделать ручную модель, оснащенную гидравлическим насосом и приводом. Такая конструкция является двухскоростной, ее поршень характеризуется мобильностью.

Изготовленный своими руками пресс гидравлический для гаража может иметь горизонтальное или вертикальное исполнение. Первый тип устройства применяется для правки, рубки и гибки отдельных элементов из металла. Вертикальное оборудование предназначено для распрессовки и запрессовки деталей. Сделанный своими руками гидравлический пресс для макулатуры приобретает все большую популярность.

Особенности создания своими руками пресса гидравлического

Самодельная конструкция должна выполнять необходимый перечень задач. Достаточно устройства, которое создает усилие 15-25 тонн. Для его изготовления понадобится подготовить рабочий чертеж пресса гидравлического своими руками из домкрата с размерами всех элементов конструкции (такую схему можно найти в интернете). При этом следует учитывать тип инструмента, который может быть стационарным или съемным, габариты изделия, ход поршня и конструктивное исполнение станины.

В зависимости от типа установки пресс гидравлический может быть настольным или напольным

Рабочий цилиндр гидропресса располагается отдельно или встраивается в конструкцию. При этом он может находиться в верхней или нижней части. В случае первого варианта давление будет осуществляться на нижнюю поверхность основания. Если рабочий элемент расположен на станине внизу, давление будет направлено вверх в результате работы основного штока.

В качестве гидравлического цилиндра применяется домкрат, который выступает в роли основного рабочего элемента. При этом следует учитывать, что инструмент может быть представлен в разном исполнении. Поэтому при выборе домкрата необходимо определиться, для каких целей будет использоваться пресс и учесть максимальное усилие приспособления.

Однако следует помнить, что промышленный инструмент бутылочного типа не будет функционировать в перевернутом состоянии. Поэтому, перед тем как сделать пресс из домкрата, необходимо доделать изделие. В конструкции следует предусмотреть установку гнезда, которое будет контактировать со штоком гидроцилиндра. Для его изготовления нужно использовать отрезок трубы.

Материал для станины подбирается с запасом прочности, что исключит повреждение рамы при оказании максимально возможного усилия. После выполнения поставленной задачи по обработке заготовки шток должен возвратиться в исходное положение. Для этого необходимо правильно подобрать пружины, исходя из степени жесткости, благодаря чему они способны будут эффективно выполнять свое назначение. Их края крепятся к подвижной верхней и неподвижной нижней частям основания.

Материал для стоек и станины необходимо подбирать с запасом прочности, это исключит повреждение пресса при оказании большого давления

Проектирование самодельного пресса гидравлического для гаража своими руками

После выбора домкрата следует приступить к проектированию станины, на которую будет оказывать давление гидроцилиндр. Для этого создается чертеж пресса гидравлического своими руками. И размеры на нем наносятся для каждого отдельного элемента приспособления. Конструкция должна быть прочной, поскольку при работе устройства домкрат будет оказывать на нее давление как вниз, так и вверх, пытаясь разорвать каркас.

Основание должно обеспечить устойчивость оборудования, лучшим решением является его выполнение в виде платформы. Ширина стола определяется исходя из размеров изделия, которое будет обрабатываться на прессе. Однако она не должна быть меньше суммарной ширины всех элементов оборудования пресса.

Высота станины вычисляется как сумма габаритов домкрата, значения свободного движения штока, высоты предназначенных для обработки деталей и толщины передвижной рабочей платформы.

Домкрат закрепляется на основание. Упором для изделий выступает верх рамы. При помощи передвижного стола осуществляется передача давления на деталь. Поверхность устанавливается поверх домкрата на станину, по которой он свободно передвигается вверх-вниз с фиксацией по бокам.

1 — верхняя упорная балка, 2 — гайка, 3 — нижняя передвижная балка, 4 — стойка, 5 — резьба, 6 — домкрат, 7 — основание

Чтобы обеспечить регулировку свободного движения штока домкрата можно установить заменяемые вставки-подкладки из сплошного или полого металлического профиля. Другой вариант предполагает выполнение съемного упора в форме рабочего стола, который перемещается. Его следует закрепить на станине при помощи гаек с болтами или прутков. Для этого необходимо сделать отверстия в раме высотой, меньшей диапазона передвижения штока домкрата.

Еще одним решением является создание так называемого пресса винтового своими руками с использованием привода со штурвалом. Снизить просвет для заготовки внутри рамы можно будет посредством подкручивания винта с плитой.

Полезный совет! Для регулирования свободного движения штока лучше использовать комбинирование нескольких вышеизложенных вариантов.

Последовательность изготовления своими руками пресса из домкрата

Перед тем как сделать своими руками пресс, необходимо подготовить сварочный аппарат, электроды, болгарку, дрель и сверла. Для финишной обработки металлических элементов конструкции от заусениц понадобится шлифовальная машинка. На первом этапе собирается рама для пресса. От ее прочности и надежности зависит качество и эффективность рабочего процесса. В станине будет расположен рабочий цилиндр (в виде домкрата) и обрабатываемая заготовка.

Для изготовления основания установки, рассчитанной на давление до 5 тонн, необходим швеллер типоразмера 8П

Материал для станины, ее конструктивное исполнение и вариант сборки определяются исходя из воспринимаемого давления домкрата. Согласно чертежу пресса своими руками, основа устройства представлена П-образной прямоугольной рамой из швеллера или сварного стального уголка. Основное усилие будет сосредоточено в центральной части горизонтальных перекладин. Достичь максимально возможной устойчивости конструкции получится путем ее приваривания к основанию металлической пластины толщиной 08-1,2 см.

Статья по теме:

Ручные гидравлические прессы: особенности высокоэффективных приспособлений
Устройство и принцип работы инструмента. Типы приспособлений. Сферы использования гидравлического пресса. Правила выбора и эксплуатации.

Для изготовления станины установки, рассчитанной на усилие до 5 тонн, понадобится швеллер типоразмера 8П и два горячекатаных уголка размером 50х50 мм, которые соединены цельным сварным швом либо связаны прутьями через каждые 25 см. Если инструмент будет воспринимать усилие до 10 тонн, для станины требуется швеллер 10П и спаренные уголки размером 63х7 мм. Для изготовления пресса с необходимым усилием сжатия 15 тонн и выше следует использовать швеллер 14П и спаренный уголок размером 75х8 мм.

Важно! Станина из вышеуказанного металлопроката будет иметь десятикратный запас прочности, что будет способствовать нормальной работе устройства – без разрушения рамы.

Особенности сборки станины пресса для гаража своими руками

Все элементы для каркаса соединяются между собой согласно чертежу пресса гидравлического. Сначала собирается основание, затем – боковые части и верхняя планка каркаса. Важно следить за соблюдением геометричности конструкции, у которой все элементы должны являться сторонами прямого угла.

Стыковка заготовок происходит посредством выполнения сварочных работ

Стыковка происходит посредством выполнения сварных цельных двухсторонних швов с подрезкой изделий впритык. Альтернативным вариантом является использование шплинтованных пальцев или болтов для сборки деталей. При этом следует учитывать максимально допустимую нагрузку на срез. При таком соединении основная нагрузка будет сосредоточена на болтовые соединения. Поэтому важно правильно рассчитать их количество.

Далее выполняется изготовление подвижной планки для пресса кузнечного гидравлического своими руками. Для этого используется квадратная труба или швеллер. В ее центральной части приваривается отрезок трубы, который будет в дальнейшем служить гнездом для штока. Направляющие производятся из двух стальных полос, длина которых должна быть равна внешней ширине корпуса. Элементы с помощью болтов крепятся к боковым стойкам передвижной конструкции.

Аналогичным образом изготавливается съемный упор. В его направляющих частях необходимо сделать отверстия для осуществления регулировки высоты рабочего пространства. На заключительном этапе выполняется установка домкрата и пружин.

Как переделать домкрат для пресса, чтобы он работал вверх ногами

Самым доступным вариантом, который применяется в качестве гидравлического цилиндра для ручного пресса своими руками, является домкрат бутылочного типа. Главная проблема такого инструмента состоит в невозможности функционировать в перевернутом положении. В этом случае можно закрепить инструмент на верхней балке стационарно. При этом нижнее основание будет применяться в качестве опорного элемента. Перед тем как сделать своими руками пресс, понадобится выполнить доработку гидравлического механизма.

Чтобы переделать домкрат для работы вверх ногами, его придется разобрать

Существует несколько вариантов переделки домкрата, которые можно использовать при сборке самодельного пресса гидравлического. Первый состоит в дополнительной установке расширительного бака объемом 300 мл. Емкость необходимо соединить с заливным отверстием домкрата посредством применения обычной силиконовой трубы. Чтобы элемент плотно зафиксировался, необходимо воспользоваться штуцерами для кислородного шланга, которые можно приобрести в любом магазине автозапчастей.

Второй вариант переделки домкрата предполагает разборку инструмента. Для этого из него следует полностью слить масло и выполнить прокачку плунжера. Далее скручивается верхняя прижимная гайка посредством зажима ее в тисках. Затем необходимо расшатать внешний стакан при помощи резиновой киянки. Элемент должен выйти из посадочного кольца, которое расположено у основания домкрата.

После рычага плунжера располагается отверстие для забора жидкости. При неполном наполнении стакана в его перевернутом положении отверстие не контактирует с маслом. Это является основной проблемой при использовании домкрата для самодельного пресса. Решить ее можно при помощи трубки, которую следует запрессовать на всю длину стакана.

Домкрат можно оставить в первозданном исполнении. Однако для обеспечения работоспособности конструкции понадобится монтаж дополнительной третьей балки. Она крепится к боковым стенкам достаточно плотно, что способствует неподвижному положению домкрата при создании давления. Инструмент фиксируется в перевернутом положении к центральной части верхней балки при помощи болтов М8 или М10.

Переделанный домкрат при помощи болтов фиксируется в перевернутом положении к центральной части верхней балки

Как сделать пресс: изготовление и монтаж прижимных колодок

Для работы с крупными заготовками понадобится большая площадь сжимающих балок. Шток домкрата в этом случае не обеспечит этого, поскольку при осуществлении прессования усилие должно равномерно распределяться по всей площади обрабатываемой поверхности, исключая образование деформаций.

В качестве прижимных колодок для создаваемого своими руками пресса гидравлического для гаража можно использовать полнотелые чушки, в которых выполняются глухие отверстия с резьбой, посредством чего элементы фиксируются к конструкции пресса.

Оптимальным вариантом является самостоятельное изготовление колодок для пресса с домкратом своими руками. Для этого можно приобрести четыре отрезка металлического уголка или два швеллера. При помощи элементов создается параллелепипед с открытыми боковыми гранями. Стыковые участки, которые воспринимают основное усилие, следует заварить изнутри сплошным швом. Остальные места свариваются снаружи.

Одну из граней необходимо заглушить квадратной вставкой, а внутреннюю полость залить бетонным раствором М500. После застывания раствора колодка заваривается с другой стороны. Таким образом, получается два несжимаемых элемента.

Самостоятельное изготовление колодок для пресса из швеллера является оптимальным вариантом

К верхней колодке крепится домкрат со штоком. Для этого выполняется несквозное отверстие, куда вставляется пятка инструмента с минимальным зазором. Здесь также делаются отверстия для фиксации возвратного пружинного механизма. Нижняя колодка крепится на переставную балку. Для большей надежности и ограничения сдвига на нее наваривается пара уголков из металлических прутьев.

Установка переставной опорной балки возвратного механизма для самодельного пресса гидравлического

Нижняя и верхняя балки должны иметь одинаковое сечение. Отличаются элементы лишь конструктивным исполнением. Для выполнения нижнего опорного элемента используются два швеллера, которые следует обратить ребрами наружу. Их необходимо приложить по разные стороны относительно стоек и приварить к центральной их части посредством применения вставок из уголков или толстой арматуры.

Фиксация балки на стойках осуществляется путем использования стальных массивных пальцев. Под них следует выполнить ряд просечек круглого сечения на разной высоте с параллельным размещением в вертикальных швеллерах. Диаметр отверстий должен соответствовать сечению болтов.

Еще одним конструктивным элементом изготовленного своими руками гаражного пресса гидравлического является пружинный механизм, благодаря которому домкрат возвращается в первоначальное положение при открывании перепускного клапана. Для этого подойдут простые пружины для доводки дверей, которые можно приобрести в хозяйственном магазине.

Пружины, используемые для доводки дверей, обеспечивают работу переставной опорной балки возвратного механизма

Усложняет задачу верхняя прижимная балка, которая имеет значительный вес, вследствие чего пружина может не сжаться. Выйти из положения можно путем увеличения количества пружинных элементов до 4-6 шт., что приемлемо для сделанного своими руками пресса настольного гидравлического. Можно также использовать более мощные элементы, предназначенные для дверей, что более актуально для напольных установок.

Если верхняя колодка отсутствует, пружины крепятся к штоку домкрата. Фиксация выполняется при помощи шайбы, у которой внутреннее отверстие больше, чем регулировочный винт штока, но меньше, чем диаметр поршня. Пружину следует крепить посредством двух небольших крайних отверстий с фиксацией к верхней балке таким же способом. Пружина может устанавливаться не строго вертикально. Излишки длины элемента могут быть компенсированы ее наклонным расположением.

Полезный совет! Для крепления пружины также можно использовать приваренные крючки.

Особенности создания гидравлического маслопресса своими руками

Сделанный своими руками самодельный пресс из домкрата можно использовать в качестве устройства для отжима масла. Однако при его изготовлении необходимо предусмотреть некоторые особенности конструкции.

Самодельный пресс из домкрата также можно использовать для отжима масла

На верхней перекладине каркаса требуется закрепить металлическую пластину. Она должна легко передвигаться по направляющим при воздействии на винтовой вал. Такой механизм дает возможность контролировать зазор между прижимной колодкой и обрабатываемым материалом.

Для фиксации съемной передвижной колодки самодельного пресса из домкрата используются болты. Они устанавливаются в предварительно созданные отверстия с определенным шагом, что определяется условиями рабочего процесса. Однако расстояние между отверстиями не должно быть больше величины свободного перемещения штока гидравлического домкрата. Прижимные элементы изготавливаются из металла разной толщины и являются съемными. По такой технологии можно также сделать пресс для бумаги своими руками.

Полезный совет! Фиксирование прижимной балки к направляющим может осуществляться при помощи пальцев из прочного металла, диаметр которых подбирается исходя из размера корпуса и прилагаемого усилия при работе устройства.

Как пользоваться гидравлическим домкратом: особенности конструкции

Чаще всего изготавливается самодельный пресс из гидравлического домкрата. Это объясняется конструктивными особенностями изделия и принципом его работы, который основан на законах гидравлики.

Самодельный пресс чаще всего изготавливается из гидравлического домкрата бутылочного типа

В цилиндре домкрата располагается поршень. Над ним или в отдельном резервуаре находится рабочая жидкость в виде минерального масла. Гидродомкрат приводится в действие при помощи маленького насоса, который нагнетает масло через перепускной клапан над поршнем. Усилие минимизируется благодаря разнице диаметров плунжера и цилиндра инструмента. Рабочая жидкость, которая находится над поршнем, выталкивает его, что способствует подниманию груза, расположенного над ним.

Чтобы опустить инструмент, следует знать, как пользоваться гидравлическим домкратом. Для этого необходимо медленно стравить рабочее масло из-под поршня в резервуар или в верхнюю часть цилиндра. С этой целью используется перепускной клапан в виде круглой головки с плечами, который необходимо ослабить.

При работе устройства могут возникнуть определенные трудности, что происходит в результате недостаточного уровня масла в устройстве. Для устранения неполадок важно знать, как заправить домкрат гидравлический своими руками. Для этого необходимо открутить заливную пробку на корпусе инструмента и вставить в отверстие шланг для наполнения резервуара до нужного объема. По завершении процесса осуществляется прокачка домкрата.

Особенности созданного своими руками электрогидравлического пресса

Самостоятельно можно изготовить не только пресс ручной гидравлический, но и устройство, оснащенное электроприводом. Такое приспособление способно развивать огромные усилия, что расширяет функциональные возможности оборудования и повышает его эффективность.

Гидравлический пресс с электродвигателем можно создать как напольного, так и настольного типа

Принцип работы созданного своими руками пресса гидравлического с электроприводом состоит в следующем. Гидравлический насос приводится в действие при помощи двигателя, который подключен к электросети. В свою очередь, гидронасос способствует поддержанию необходимого давления рабочей жидкости в первой камере пресса. Поршень обеспечивает передачу давления во второй резервуар пресса, где оно возрастает в несколько раз. Таким образом, полученное усилие передается из второго цилиндра на обрабатываемый материал.

Важно! Величина передаваемого на обрабатываемую заготовку усилия будет зависеть от соотношения площадей поршней в обоих цилиндрах.

С электродвигателем можно создать как напольный, так и настольный гидравлический пресс своими руками. Оба варианта будут отличаться габаритами и значением усилия, оказываемого на обрабатываемую заготовку. Для настольных приспособлений оно не превышает 20 тонн, а для напольных – 100 тонн.

Пресс гидравлический своими руками с электродвигателем

Изготовление приспособления начинается с выполнения чертежа пресса гидравлического своими руками с нанесением всех элементов конструкции и указанием их габаритов.

Фланец для гидравлического пресса с электродвигателем можно выполнить из автомобильной ступицы

Каркас конструкции должен выдержать значительные нагрузки, поэтому его необходимо изготавливать из прочного материала. Лучшим решением является использование тавровой балки, которая не будет прогибаться под гидравлическим прессом.

Рама представлена П-образной станиной, которая устанавливается на основание из более тонких уголков или швеллеров. В центральной части каркаса по высоте необходимо при помощи сварки установить рабочую площадку из толстостенного швеллера.

Следующим этапом изготовления самодельного гидропресса своими руками является установка на станине гидроцилиндра, что осуществляется в определенной последовательности. Для обеспечения надежного крепления гидронасоса его следует зафиксировать на металлической плите посредством использования фланца. Сама плита монтируется на двутавровых балках каркаса.

Фланец можно выполнить из автомобильной ступицы, обработав его на токарном станке. В металлической плите для установки гидроцилиндра нужно приварить круглую бобышку для фиксирования токарного станка в патроне. После растачивания отверстия плита приваривается к основанию рамы.

Для соединения маслостанции с гидроцилиндром используется шланг высокого давления

На гидроцилиндр надевается фланец с необходимым посадочным отверстием и обваривается по кругу. Для надежности устройства требуется изготовить и закрепить к верхней части гидроцилиндра другой фланец, приварив его к балкам.

Важно! Фланец и гидроцилиндр должны быть приварены друг к другу максимально ровно, поэтому поверхность первого предварительно обрабатывается на токарном станке.

Металлическая плита с приваренными балками фиксируется к станине при помощи сварки. В ней выполняются отверстия под крепежные болты. Для обеспечения нормальной работы пресса следует установить маслостанцию, соединив ее с гидроцилиндром посредством использования шлангов.

Ремонт пресса гидравлического из домкрата своими руками

Для поддержания длительной работоспособности пресса гидравлического, выполненного на базе домкрата, самодельное устройство нуждается в правильной эксплуатации и обслуживании. В процессе работы необходимо следить за уровнем масла в гидравлическом цилиндре, смазывать подвижные детали, проверять состояние уплотнительных соединений, надежность закрепления элементов сборки.

Для поддержания работоспособности пресса необходимо следить за уровнем масла в гидравлическом цилиндре, проверять надежность закрепления элементов и смазывать подвижные детали

Однако в любом механизме может произойти сбой в работе, что является причиной неправильной эксплуатации или износа отдельных элементов конструкции. Если созданный своими руками пресс гаражный гидравлический остановился или не запускается, следует проверить уровень масла в гидроцилиндре. При его недостаточном объеме потребуется выполнить заполнение емкости с последующей прокачкой домкрата.

Если наблюдается утечка жидкости, это свидетельствует о механическом повреждении конструкции или поломке отдельных ее элементов. Для устранения дефекта необходимо разобрать домкрат, проверить все его детали на предмет отсутствия коррозионных повреждений. Шток осматривается на наличие деформаций. Поврежденные элементы следует заменить на новые. Рабочее масло необходимо полностью слить. Внутреннюю полость домкрата и все его элементы промывают керосином и высушивают. Старые уплотнительные прокладки и манжеты требуется заменить на новые.

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Если наблюдается недостаточный уровень усилия пресса ручного гидравлического, своими руками выполненного, или механизм работает прерывисто, такая проблема связана с возможным попаданием в полость домкрата воздуха, что негативно отражается на работе поршня. Для устранения повреждения в цилиндр следует добавить рабочую жидкость, удалив воздух через трубочки.

Низкое давление механизма объясняется повреждением клапана, который отошел от отсеков, загрязнился или же в нем ослабли пружины. В первых двух случаях проводится ремонт или замена элемента. Очистка клапана выполняется при помощи влажной ткани с последующей сушкой элемента. В случае сильного загрязнения механизм промывается керосином или бензином и просушивается сжатым воздухом. Если причина кроется в износе пружин, их необходимо поменять на новые элементы.

При попадании в полость домкрата воздуха, наблюдается недостаточный уровень давления пресса

Важно! Если у домкрата поврежден корпус или поршень, требуется полная замена механизма, который не подлежит ремонту.

После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух.

Гидравлический пресс является многофункциональным универсальным оборудованием, которое может использоваться для решения разных задач, где необходимо приложить усилия. Инструмент можно приобрести в специализированном магазине или сделать пресс своими руками из гидравлического домкрата, что позволит сэкономить финансы. Для этого важно правильно выбрать необходимый материал и придерживаться алгоритма сборки элементов.

Как сделать своими руками пресс гидравлический: видео-инструкция

School Science Projects Гидравлический домкрат

Школьные научные проекты Гидравлический домкрат:

Школьные научные проекты гидравлический домкрат — прекрасные идеи для научной выставки. Мы обеспечиваем много школьных научных проектов, сегодня мы делаем гидравлический домкрат. Гидравлический домкрат можно легко сделать в классе или в любом доме. Используя простую концепцию давления, мы можем провести потрясающий научный эксперимент для школьных научных ярмарок.

Что такое гидравлический домкрат?

Для простого определения гидравлический домкрат — это простое устройство, помогающее поднимать любой груз.Обычно гидравлический домкрат содержит гидроцилиндр, который помогает поднять объект.

Благодаря этой простой концепции гидравлического подъемника мы можем поднимать многие тяжелые грузы. Мы также можем узнать о законе Паскаля.

Если вы ищете идеи для научных ярмарок для школьников. Этот школьный научный проект может быть отличной темой. Эксперимент с гидравлическим домкратом лучше всего подходит для школьников 6-8 классов.

Эксперимент с гидравлическим домкратом помогает нам ответить на многие вопросы, например:

Как провести эксперимент с гидравлическим домкратом?
Что такое гидравлический домкрат?
Научная ярмарка идей для 8-х классов.

Эксперимент с гидравлическим домкратом — лучший способ объяснить закон Паскаля. Из этого школьного научного проекта мы можем узнать о жидкости и давлении. А теперь займемся нашим научным проектом.

Школьные научные проекты Гидравлический домкрат

Материалы, необходимые для эксперимента с гидравлическим домкратом:

Мы сделали этот простой научный проект, используя несколько простых материалов. Некоторые материалы, необходимые для проведения эксперимента с гидравлическим домкратом:

Гидравлический домкрат своими руками

Возьмите шестнадцать плотных картонов длиной 12 см и шириной 1 см.5 см.
Взят трубку медицинскую длиной 20см. Приобрести эту трубку можно в аптеке (аптеке).
Также необходим соединитель для медицинских труб.
Приобретите крепкие бамбуковые палки. Для этого у нас есть колбасная палочка.
Возьмите два шприца: один по 10 мл, а другой по 20 мл. Вы также можете использовать шприц того же размера.
Некоторые из других необходимых материалов: термоклей, острый нож, металлическая окалина и т. Д.

Как провести эксперимент с гидравлическим гидравлическим ножничным домкратом:

В первую очередь разделите каждый картон на три точки.
Тонкой иглой проделайте отверстия в этих трех точках для всех шестнадцати картонок. После этого мы использовали палочки для колбасы, чтобы проделать отверстие побольше. Повторите этот процесс для всего картона.
Вырежьте восемнадцать бамбуковых палочек по десять сантиметров каждая.
Разложите весь картон крест-накрест и передайте бамбуковые палочки.
Закройте все концы палочек горячим клеем.
Повторите этот процесс и на другом конце.
Наконец-то наша цепочка готова.
Мы сделали картонную основу, на которой стоит весь наш проект.
Приклейте два передних конца цепочки к картонной основе.
Присоедините нажимной конец одного шприца к цепи, как показано на видео ниже. И приклейте этот шприц к основе.
Подключите медицинскую трубку к другому шприцу.
Наконец-то наши школьные научные проекты гидравлический домкрат готов к демонстрации.

Школьные научные проекты Гидравлический домкрат Видео:

Для лучшей демонстрации подготовки этого проекта, мы встроили наш рабочий процесс в видеоформат ниже.

Вот полный процесс создания этого школьного научного проекта эксперимента с гидравлическим домкратом в виде видео. Это наш YouTube-канал DIY Projects. Мы также разместили на нашем канале множество других школьных научных проектов. Мы также предлагаем школьникам множество идей для научных ярмарок.

Школьные научные проекты объяснение гидравлического домкрата:

Эксперимент с гидравлическим домкратом — это простой научный эксперимент. С помощью этого эксперимента мы можем узнать три вещи.

Как упоминалось выше. С помощью этого простого научного проекта мы можем получить концепцию настоящего гидравлического домкрата. Как устроено устройство. как сделать гидравлический домкрат.

Давление можно определить как «отношение силы, приложенной перпендикулярно к единице площади». Единица давления — паскаль. Существует много типов давления, в том числе абсолютное давление, манометрическое давление, атмосферное давление и т. Д.

Паскаль — великий французский ученый. Он изобрел множество теорий и провел множество исследований.Один из них — закон Паскаля. Из закона Паскаля можно найти, что когда к жидкости в закрытом сосуде применяется сила, она передается по жидкости.

Преимущества научных идей

Гидравлический домкрат : Школьные научные эксперименты Гидравлический домкрат

У этого эксперимента с гидравлическим домкратом много преимуществ. Отметим некоторые достоинства:

Мы можем узнать о концепции гидравлического домкрата.
Гидравлический домкрат упрощает и ускоряет нашу работу.
С помощью этого устройства мы легко поднимаем тяжелые грузы.
Эта система проста в использовании. И его механическое преимущество велико.
Гидравлический домкрат небольшой по размеру и портативный.
Этот научный проект может стать отличной идеей для научной выставки.

Советы по безопасности при проведении эксперимента с гидравлическим домкратом:

Нашим главным приоритетом перед выполнением любого научного проекта всегда должна быть безопасность.Мы всегда предлагаем вам выполнить любой научный проект, обезопасив себя.

Всегда носите безопасное стекло, которое защищает ваши глаза.
Уход полностью использовать термоклей. В противном случае можно обжечь руки.
Правильно обращайтесь с ножом и булавкой, иначе он может порезаться.
Сделайте этот научный проект со своими родителями, учителями или старшими братом и сестрой.

Альтернативный способ проведения эксперимента с гидравлическим домкратом:

Есть много способов сделать гидравлический домкрат как школьный научный проект.Мы можем сделать простой тип, например, автоподъемник. Та же концепция может быть использована в противоположном направлении и сделана как гидравлический пресс. Та же концепция может быть использована в доме в качестве лифта.

Некоторые научные проекты новой школы:

Чтобы узнать больше, войдите в систему Science Projects Projects на SCHOOLSCIENCEEXPERIMENTS.COM

ABN 3-тонный электрический гидравлический домкрат — автоматический аварийный подъемник для всех автомобилей, фургонов, грузовиков, внедорожников: автомобильная промышленность

Формулировка продукта вводит в заблуждение, говоря, что домкрат поднимает от 6 до 17.5 дюймов. Вы бы поверили, что он перемещается от 6 до 17,5 дюймов. Не правда! Домкрат перемещается от 6 до 14,5 дюймов = 8,5 дюймов. Но наверху есть круглая площадка на большом резьбовом валу, которая позволяет поднять верх домкрата еще на 3 дюйма. Это дает ему 9 дюймов в высоту и до 17,5 дюймов = 8,5 дюймов хода. Он не перемещается на 11,5 дюймов. Возможно, для вас это не важно, но мне нужно было 11 дюймов хода для того, для чего я собирался использовать домкрат, а в формулировке продукта говорилось, что он увеличился с 6 до 17.5 дюймов. Но это неправда, он перемещается либо с 6 до 14,5, либо с 9 до 17,5.

Еще одно утверждение, вводящее в заблуждение, — это то, что это «автоматический». Что в этом автоматическое? Формулировка заставила меня поверить, что он автоматически отключится при достижении полного раскрытия, но это не так. Когда он достигает вершины, он продолжает скрежетать, как будто напрягает свои кишки. Вы должны остановить это вручную. То же самое и при опускании. Вы должны остановить его вручную, когда он дойдет до дна, или он продолжает работать и звучит так, как будто он напрягается.В этом нет ничего автоматического.

В остальном он кажется довольно хорошо сделанным, и если бы я собирался использовать его только для подъема машины, я бы дал ему еще одну звезду, но я разочарован тем, что они вводят потребителя в заблуждение относительно его возможностей. Кроме того, я был разочарован тем, что он был доставлен только в упаковке продукта, а не в транспортировочной коробке, и, когда я получил его, упаковка была испорчена. Вы думаете, что они могли положить его в коробку, потому что она слишком тяжелая для тонкой картонной упаковки.

Я провел несколько дополнительных измерений, о которых вы, возможно, захотите узнать.Без груза время подъема = 75 секунд, а время опускания такое же, поэтому это не быстро. Также очень шумно, особенно на подъеме и с нагрузкой. Для поднятия машины, кого это волнует, но если у вас есть другое применение, это может быть важно. Потребляемый ток без подъема груза — 2,5 ампер.

Пока я тестировал его 6 раз вверх и вниз, и уже шум изменился, стал громче и звучал так, как будто он работает тяжелее, и это без какой-либо нагрузки.Интересно, насколько хорошо он выдержит подъем тяжелой машины более пары раз?

При чтении всех других обзоров на Amazon о том же продукте, выпускаемом другими компаниями, может показаться, что все они сделаны одним и тем же китайским производителем и только что маркированы компанией-импортером. Все они имеют одинаковую формулировку продукта, вводящие в заблуждение заявления и характеристики, независимо от того, имеют ли они черный или оранжевый цвет.

В целом, я бы сказал, что если он просто останется в багажнике вашего автомобиля и будет использоваться для случайного спуска шины, то это, вероятно, нормально, но при любом другом использовании, подумайте внимательно.В машине я бы обязательно взял с собой ручной домкрат, чтобы эта вещь не оставила вас в затруднительном положении, когда она перестает работать именно тогда, когда вам это нужно больше всего.

Ошибка 404 долины Френч-Крик

Ошибка 404 долины Френч-Крик — Неверная страница / файл не найден

Дом Связаться с нами

Вы достигли старого или недействительного URL (адреса) некоторой части нашего веб-сайта French Creek Valley.Приносим извинения за неудобства.
Если вы ввели адрес, пожалуйста, внимательно проверьте это и попробуйте еще раз.
Если это не сработает или вы попали сюда, щелкнув ссылку из другого места, перейдите прямо к www.spaco.org, чтобы найти то, что вам нужно. Спасибо тебе за посещение долины Френч-Крик.

Наш веб-сайт организован в алфавитном порядке, поэтому, если вы нажмете «Главная», у вас будет возможность найти все, что вы хотеть.
Если у вас есть время, нажмите кнопку «Связаться с нами» выше и расскажите, что произошло.

Ниже приведены правильные ссылки на страницы нашего веб-сайта, которые вы, возможно, намеревались посетить:

Обновление платы Onan NHE / BG Generator A1
Топор в норвежском стиле, Tom Latane ‘
Немецкий плетеный ковровый ткацкий станок
Рельсовые наковальни
Наша контактная информация Страница
Веб-сайт Тома и Китти Латане’
Горячекатаная сталь против холоднокатаной стали
Картинная галерея Страница 1 , для Исла-Мухерес, Мексика
Treadlehammers
Люди меня не понимают

Как это случилось со мной?

В большинстве случаев люди попадают на эту страницу, потому что ссылающийся сайт ввел недопустимый URL-адрес (адрес), и вы щелкнули по нему.Иногда они добавлена точка после имени файла или добавлены пробелы или знаки препинания, или есть неправильные буквы верхнего или нижнего регистра в ссылке.
Мы проверяем эти вещи почти ежедневно и, когда мы можем идентифицировать ссылающийся сайт, мы связываемся с ними и просим исправить ссылку. Но во многих случаях ссылка в сообщении группы новостей и модератор (если он есть) не хочет возвращаться, чтобы исправить ошибку.

DIY 20-тонный заводской пресс с перевернутым (перевернутым) домкратом для бутылок

Уровень сложности (легкий, средний, сложный, безумный):
Средний

Процесс:
Несколько лет назад мне пришлось заменить ступичный подшипник в моем фургоне, и в итоге мне пришлось использовать пресс моего друга, чтобы снять ось с ступичного подшипника (он был полностью заржавел), так что я впервые Я хотел получить типографский пресс, но поскольку здесь, в Канаде, прессы Princess Auto Shop стоят около 500 долларов, а даже прессы Harbour Freight Shop Press стоят почти 300 долларов (по текущему обменному курсу), я никогда не решался на это. Купи один.

Итак, это было около месяца назад, когда я попал в некоторую колею и решил, что нет ничего лучше, чем «маленький» проект, чтобы выбраться из него. Отсюда и проект 20-тонного цехового пресса.

Я купил на мартовском аукционе целую кучу металла, включая два 8-дюймовых c-образных канала шириной 30 дюймов, поэтому я решил купить оставшийся материал и построить цеховой пресс. Самой трудоемкой частью было просверливание 1,250-дюймовых отверстий в 3/8-дюймовых вертикальных кусках металла, но примерно через полтора часа (может быть, 2 часа, я не особо рассчитывал время) все было сделано.

Следующее, что мне нужно было сделать, это разрезать горизонтальные распорки и сварить две стойки. Затем мне пришлось просверлить подвижные c-образные каналы с отверстиями 3/4 дюйма и сделать 4 распорных штифта из горячекатаной стали толщиной 1 дюйм (это было весело).

Потом пришлось все остальное сварить и покрасить. Последнее, что мне нужно было сделать, это разобрать домкрат для баллонов, подсоединить кусок винилового шланга к впускному отверстию насоса, а затем просверлить отверстие сбоку и соединить его со старым бензобаком, который я использовал в качестве резервуара для перелива гидравлической системы. масло.

Наконец, мне пришлось согнуть две 10-дюймовые квадратные ложи 3/8 дюйма, просверлить и нарезать на них примерно 1/4 дюйма на 20 болтов TPI и зацепить их за несколько батутных пружин для возврата поршня.

Все В общем, этот проект, вероятно, занял у меня около 20 часов (я действительно не считал) и стоил мне около 200 долларов. Честно говоря, если бы я действительно беспокоился о времени, он, вероятно, не стоил бы его строить, но Я только что забрал один в Harbour Freight в следующий раз, когда буду в штатах, но я хотел поработать над проектом и все же сэкономил несколько сотен долларов.

Видео:

Фотографии:

8-дюймовые детали c каналом, купленные на аукционе

Удаление ржавчины и желтой краски

9023 Пыль от краски на полу

C-Channel sans paint

Другой

Это один из лучших автоподъемников своими руками в нашем списке. Его не так просто построить, и для этого потребуется много навыков. Он сделан из железа. К сожалению, в этом проекте DIY не показано подробно, как построить этот автомобильный домкрат, однако есть загружаемая 3D-модель, которая может помочь.Файл представляет собой трехмерный чертеж автомобильного домкрата. Для просмотра файла вам понадобится Adobe Acrobat Reader. Как это работает? Этот домкрат толкает с обеих сторон, таким образом поднимая среднюю секцию, которая будет размещена под автомобилем.

Этот автомобильный домкрат или подъемник намного эффективнее обычных, однако процесс сборки может оказаться непростым. Если этот проект кажется вам слишком сложным, не стесняйтесь проверить другие простые проекты DIY ниже. Кроме того, вы можете показать эту 3D-модель мастеру, он может построить ее для вас.Однако это обойдется вам дороже.

2. Самодельный автоподъемник

Вы когда-нибудь хотели поработать на своей машине, но у вас нет денег, чтобы позволить себе автоподъемник? Посмотрите этот проект. В нем показано, как сделать самодельный автомобильный подъемник из материалов, которые, вероятно, лежат у вас на заднем дворе. Я очень рекомендую этот самодельный автоподъемник людям, у которых нет денег, чтобы сделать настоящий автоподъемник, или денег, чтобы нанять его.

Взломать легко, все, что вам нужно сделать, это сложить много дров на все четыре колеса.Для этого вам понадобится автомобильный домкрат. Учебник подскажет, как это сделать. Помните, что это сопряжено с риском, поэтому обязательно обратите пристальное внимание на видео, прежде чем делать самодельный автоподъемник. С помощью этого метода вы можете поднять любую машину на 20 дюймов или более над землей, что довольно круто.

3. DIY Heavy Duty Car Ramp

Вот еще один удивительный проект, который мне удалось найти. Процесс изготовления непростой. Вам понадобится много стали.Я бы не советовал строить это из дерева, фактор риска для дерева довольно высок, и он будет таким же сильным, как и при использовании металла. Для этой конструкции пандусы изготовлены из углового железа 50x50x5 мм (низкоуглеродистая сталь с L-профилем) и ребристой арматуры 16 мм. Есть четыре задних ножки, это ножки для прицепа, их можно приобрести на Amazon или в другом магазине.

Вам понадобится примерно 48 метров уголка или длина 8 x 6 метров. Полное руководство о том, как это было построено, можно получить, щелкнув ссылку ниже.Этот проект был бы намного проще, если бы вы разбирались в металлообработке. Настоятельно рекомендую этот автоподъемник своими руками как самый прочный. Риск использования металла должен быть очень низким. Не забудьте дважды и трижды проверить, прежде чем использовать один из них, любая ошибка может быть фатальной.

Щелкните для получения более подробной информации

4. Автомобильный подъемник за 80 долларов

Всего за 80 долларов вы можете приобрести этот автомобильный подъемник. Он сделан из дерева, он не такой высокий, как можно было бы ожидать, но такой высоты подойдет.Вы должны строить эту рампу только для автомобилей, которые могут по ней въехать. Автомобиль, который не может двигаться, не сможет выехать на эту рампу. За сборкой очень легко следить. Чтобы автомобиль мог подъехать к рампе, создатель сколотил части размером 2 на 4 дюйма вместе, чтобы образовать наклонный вход на рампу.

Учебное пособие даст вам представление о том, как построить свой, создатель расскажет о том, как ему удалось достичь желаемой высоты. Если хотите, можете повысить свой. Он также показывает, как ему удалось сделать рампу нескользящей.Я очень рекомендую этот проект специалистам по деревообработке, которые хотят построить дешевый автомобильный подъемник с нуля.

Щелкните для получения более подробной информации

5. Дополнительный подъемник для автомобильного домкрата

Во время исследования я нашел очень простой прием, который может избавить вас от стресса, связанного со строительством пандуса для вашего автомобиля. Поднять машину домкратом несложно, но не у всех есть деньги на покупку дорогого домкрата, который поднимет машину очень высоко. Используя обычный автомобильный домкрат, вы можете добавить к нему дополнительный подъем, используя древесину внизу.Я думаю, что это умная идея, которая понравится всем автовладельцам. У вас может быть два домкрата, один с дополнительным подъемником, а другой без.

Процесс изготовления автоподъемника своими руками начинается со сверления монтажных отверстий в дереве. Обязательно используйте для этого проекта очень твердую древесину. Следующим шагом в процессе изготовления является добавление базового блока. Последний шаг — добавление дерева большего размера в качестве опорной плиты. Использование больших деревянных досок в нижней части предотвращает раскачивание автомобиля с домкрата во время подъема. Я думаю, что это отличная идея, которую вы должны рассмотреть для своих нужд автомобильного подъемника.

Щелкните для получения более подробной информации

6. Самодельный домкрат для автомобиля

Проводя исследование, я обнаружил еще один удивительный проект, который вы можете попробовать. В этом уроке показано, как сделать самодельный домкрат для автомобиля с помощью пары инструментов и материалов, таких как металл, усиленные гайка и болт и многое другое. К сожалению, в руководстве нет подробного описания того, как сделать самодельный домкрат. Однако видео должно дать вам представление обо всем, что вам следует делать.

Я очень рекомендую этот учебник людям, разбирающимся в металлообработке. Сделать это должно быть легко. Поскольку этот самодельный домкрат для автомобиля сделан из металла, вам, возможно, не придется беспокоиться о том, что домкрат сломается при его проворачивании.

7. Недорогая автомобильная рампа «сделай сам»

Это руководство предназначено для людей, которые хотели бы немного приподнять свои автомобили, чтобы, возможно, заменить масло или проверить наличие утечек. Это руководство покажет вам, как построить легкий автомобильный пандус для подъема автомобиля.Для материалов понадобится 2 шт. 2 «x6» x4 ‘доски. Процесс изготовления начинается с распиловки пиломатериалов, после распиловки их нужно будет сколотить гвоздями.

Как я уже сказал, это простая автомобильная рампа, которую каждый может сделать своими руками в кратчайшие сроки. Вы можете решить подняться выше, это полностью зависит от того, чего вы хотите.

Щелкните для получения более подробной информации

8. Самостоятельная 2-х секционная рампа для автомобиля

Один из крутых способов поднять автомобиль для ремонта или технического обслуживания — использовать пандус.Существует множество руководств, в которых показано, как строить пандусы, однако мы включаем в наш список только лучшие из лучших. Для этого проекта потребуется много материалов. Вам понадобится 2 шт .: 2 x 8 x 12 футов, 45+ 2-дюймовых строительных винта с покрытием, строительный клей и 1 шт .: 2 x 4 x 6. Вам нужно будет разрезать древесину на различные размеры, руководство расскажет вам, что делать.

Далее вам нужно будет сложить вырезы в стопку и прибить. Как работает эта рампа? В отличие от других пандусов, этот съёмный, вам нужно будет проехать до самого верха, а затем отсоединить штабель пандусов.Когда вы закончите работу над своим автомобилем, вы можете прикрепить штабель пандусов и выехать. Я считаю, что это фантастический проект. Это также очень легко сделать с использованием имеющихся в вашем распоряжении материалов и инструментов.

Щелкните для получения дополнительной информации

9. Электрический ножничный домкрат

Вот еще один интересный проект, которым вы можете заняться в свободное время. Этот электрический ножничный автомобильный домкрат не так-то просто сделать, но, в конце концов, он того стоит. Для процесса изготовления вам понадобится мотор стеклоочистителя на 12 В постоянного тока для автомобиля, металлическая деталь и старый ножничный автомобильный домкрат.Для инструментов вам понадобится маркер, молоток, дрель и пара других предметов.

Создатель не объясняет подробно, как ему удалось это сделать, но видеоурок покажет вам все, что вам нужно знать.

как починить устройство своими руками

Как устроен гидравлический домкрат

Принцип действия

Чем отличаются модели

Подкатной тип

Бутылочный тип

Какие бывают поломки и что их вызывает

Ремонт своими руками

Поломка клапанов

Утечка жидкости

Как убрать воздух или грязь

Как правильно залить масло

Рекомендации по эксплуатации

Как сделать лапу с низким подхватом для гидравлического домкрата

Основные этапы работ

Как сделать подкатной домкрат своими руками. Надежный самодельный домкрат Домкрат ямный гидравлический своими руками

Принцип работы гидравлического домкрата

Подкатной гаражный домкрат своими руками | Чертежи

Конструкция гидравлического домкрата

Обслуживание и ремонт домкрата

Подкатной домкрат своими руками

Предметы

Хорошие праздничные открытки и на каждый день

Разъем Jack jack

Виды домкратов

Устройство домкрата

Чертеж домкрат винтовой своими руками

Надежный самодельный домкрат

Характеристики пневматического приспособления

Как самостоятельно сделать домкрат?

Особенности

Сравнительные характеристики

Меры безопасности

Гидравлическое подъемное устройство

Положительные и отрицательные стороны гидравлического устройства

Вывод

Самодельный домкрат для автомобиля своими руками. Варианты конструкции домкрата: как сделать своими руками

Схема работы домкрата

Подкатной домкрат не «держит» — как отремонтировать

Некоторые нюансы

Роль масла в устроенном гидравлическом подъемном механизме

Каким должен быть пневматический домкрат

Характеристики пневмодомкрата

Механизм нагнетания воздуха

Пресс гидравлический своими руками: инструмент из домкрата

Назначение и сферы использования пресса гидравлического

Варианты применения гидропресса в домашних условиях

Конструктивное исполнение пресса самодельного из домкрата

Устройство самодельного пресса для гаража: характеристика конструкции

Особенности создания своими руками пресса гидравлического

Проектирование самодельного пресса гидравлического для гаража своими руками

Последовательность изготовления своими руками пресса из домкрата

Особенности сборки станины пресса для гаража своими руками

Как переделать домкрат для пресса, чтобы он работал вверх ногами

Как сделать пресс: изготовление и монтаж прижимных колодок

Установка переставной опорной балки возвратного механизма для самодельного пресса гидравлического

Особенности создания гидравлического маслопресса своими руками

Как пользоваться гидравлическим домкратом: особенности конструкции

Особенности созданного своими руками электрогидравлического пресса

Пресс гидравлический своими руками с электродвигателем

Ремонт пресса гидравлического из домкрата своими руками

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Как сделать своими руками пресс гидравлический: видео-инструкция

School Science Projects Гидравлический домкрат

Школьные научные проекты Гидравлический домкрат:

Что такое гидравлический домкрат?

Материалы, необходимые для эксперимента с гидравлическим домкратом:

Как провести эксперимент с гидравлическим гидравлическим ножничным домкратом:

Школьные научные проекты Гидравлический домкрат Видео:

Школьные научные проекты объяснение гидравлического домкрата:

Преимущества научных идей

Советы по безопасности при проведении эксперимента с гидравлическим домкратом:

Альтернативный способ проведения эксперимента с гидравлическим домкратом:

Некоторые научные проекты новой школы:

Ошибка 404 долины Френч-Крик

Ниже приведены правильные ссылки на страницы нашего веб-сайта, которые вы, возможно, намеревались посетить:

Как это случилось со мной?

DIY 20-тонный заводской пресс с перевернутым (перевернутым) домкратом для бутылок

2. Самодельный автоподъемник

3. DIY Heavy Duty Car Ramp
