Признаки неисправности главного тормозного цилиндра

Автомобильная система торможения включает несколько элементов, которыми выполняется своя функциональная задача. Признаки неисправности главного тормозного цилиндра в нашем материале. Тормозной цилиндр является самым важным среди узлов этой системы.

Усилие, создаваемое при его действии на тормозную систему, имеет гидравлический характер.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Принцип работы главного тормозного цилиндра

ГТЦ использует для своей работы свойство жидкости к сохранению своей «формы» под давлением. Конструкция устройства включает главный цилиндр, состоящий из двух секций каждая со своим гидравлическим контуром. Устанавливается ГТЦ непосредственно на вакуумном усилителе.

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

  1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
  2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
  3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
  4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.
Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Если имеется значительные отклонения давления от рекомендуемых производителем, значит, неисправен один из контуров. Разгерметизация является основной причиной неисправности ГТЦ, которая легко выявляется по течи и специфическому запаху.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

Неисправности главного тормозного цилиндра видео

Понравилась статья? Поделись с друзьями в соц.сетях!

sochi-avto-remont.ru

Неисправности главного тормозного цилиндра: проверка, ремонт

Диагностика и ремонт27 января 2018

Проблемы, возникшие с тормозами в пути, считаются критическими и подлежат немедленному устранению. Виновником неисправности зачастую является основной цилиндр, установленный в подкапотном пространстве и жестко соединенный с педалью. Чтобы выяснить причину поломки и самостоятельно отремонтировать агрегат, необходимо знать устройство главного тормозного цилиндра (ГТЦ) и его принцип действия. В процессе диагностики нужно различать и отсеивать неполадки других элементов системы.

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

  • металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
  • 2 поршня с уплотнительными резиновыми манжетами;
  • 2 возвратных пружины;
  • направляющие втулки;
  • торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

  1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
  2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
  3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
  4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Примечание. ГТЦ действует совместно с вакуумным усилителем (на схеме не показан), помогающим давить на поршни. Это позволяет ускорить срабатывание системы и облегчить действия водителя.

Симптомы неполадок

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

  1. После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
  2. Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
  3. Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
  4. Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
  5. Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

  • в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
  • заклинивание тормозных механизмов одного колеса;
  • скрип и писк при торможении;
  • нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Справка. Многие автомеханики высказывают мнение, что после замены манжет основной гидроцилиндр прослужит недолго. Утверждение отвечает истине, если автолюбитель приобрел дешевые запчасти низкого качества либо поставил новые уплотнительные кольца в цилиндр, где образовалась внутренняя выработка стенок.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

  1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
  2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
  3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

  1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
  2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
  3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

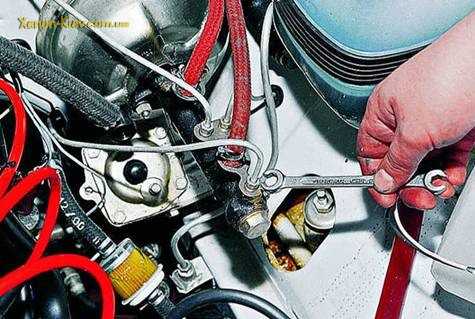

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

  1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
  2. Снимите расширительный бачок.
  3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
  4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

autochainik.ru

Что такое ГТЦ (главный тормозной цилиндр) в автомобиле: описание

Тормозная система современных автомобилей выполнена в виде двухконтурной системы, т.е. каждый контур отвечает за два колеса транспортного средства. Таким образом, в случае поломки тормозной системы или протечки жидкости выходит из строя только один контур, а, следовательно, два колеса принадлежащих этому контуру. В таком случае автомобиль всегда можно остановить за счет второго контура.

Самым необходимым элементом тормозной системы, отвечающим за безопасность, является главный тормозной цилиндр автомобиля. Сокращенно ГТЦ.

Общее представление о цилиндре

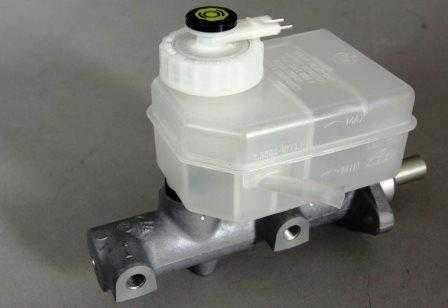

ГТЦ тормозов представляет собой единый корпус, в котором размещаются два поршня. Такой способ изготовления отличается хорошей надежностью. Данный элемент тормозной системы отвечает за распределение равномерного давления в оба контура тормозной системы.

Работает ГТЦ в автомобиле следующим образом: при воздействии на тормозную педаль приводится в действие первый поршень. По мере нажатия увеличивается давление в цилиндре. За счет этого приводится в действие второй поршень, который сжимая тормозную жидкость, заставляет работать свой контур.

При исправной системе тормозов давление в обоих контурах всегда одинаковое. При малейшей утечки жидкости в одном из контуров, одинакового давления соответственно не будет. Появление утечки в системе создаст потерю давления между первым и вторым поршнем, что приведет к неправильной работе ГТЦ. Он просто будет работать как- будто у него один поршень. Соответственно эффективность тормозов будет в несколько раз уменьшена.

Выпускаемые автомобили делятся по типу привода в основном на задний или передний. Необходимо помнить, что на автомобилях с передним приводом двухконтурная система работает по диагонали.

Т.е. если взять один из контуров ГТЦ, то он будет отвечать за работу переднего левого колеса и заднего правого. На автомобилях с задним приводом несколько по другому. Один контур отвечает за передние колеса, другой за задние.

Устройство главного тормозного цилиндра

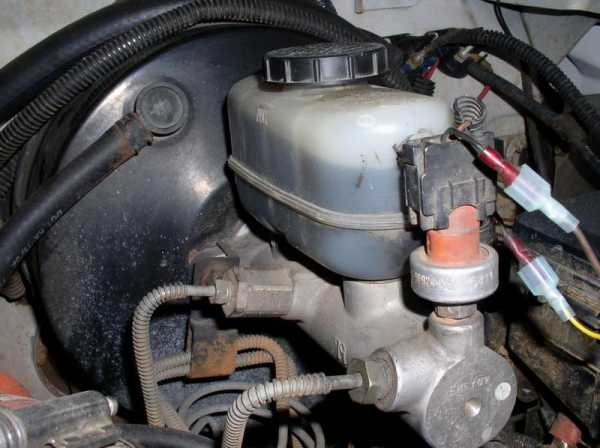

В основном, главный тормозной цилиндр в машине, располагается на наружной стенке вакуумного усилителя тормозов и крепится при помощи двух болтиков. Конструкция ГТЦ состоит из следующих элементов:

  • бачек для жидкости;
  • корпус с цилиндрическим основанием;
  • возвратные пружины;
  • основной шток;
  • поршни и толкатели;
  • эластичные воротники.

Судя по конструкции можно предположить, что бачек для жидкости располагается в верхней части ГТЦ и имеет перегородки, где хранится нужный объем жидкости для всей системы. За счет специальных перепускных клапанов происходит взаимодействие цилиндра с контурами системы.

Его сущность основана на восполнении объема рабочей жидкости при ее испарении или при износе тормозных колодок. На бачке расположены специальные метки максимума и минимума. Они облегчают визуальную проверку уровня тормозной жидкости.

Как правило, стенки бачка изготовлены из прозрачного материала. Низкий уровень жидкости можно выявить и на приборной панели. Бачек имеет датчик, показывающий ее количество, и в случае низкого уровня загорается лампочка, оповещающая водителя.

В составе и устройстве ГТЦ имеются расположенные друг за другом поршни. На них установлена конструкционная манжета и смазочное кольцо, изготовленное из войлока. Эластичность материала манжеты способствует возможному не протеканию рабочей жидкости.

Один из поршней приводится в действие штоком вакуумника, а второй за счет создаваемого давления от сжатия тормозной жидкости. Специальные пружины фиксируют поршни в цилиндре..

Детальный принцип работы ГТЦ

При нажатии на педаль тормозной системы, первый поршень приходит в движение за счет подталкивающего его штока. При его движении закрываются все перепускные проемы, вследствие чего давление первого контура увеличивается.

За счет увеличения давления приходит в движение второй поршень ГТЦ. За счет перепускных отверстий жидкость заполняет вакуум, который появился при движении. Устройства продолжают движение, пока пружина дает им возможность. Когда достигается максимальное давление, происходит срабатывание механизмов.

При остановке автомобиля оба поршня занимают свое первоначальное положение, за счет пружин возврата. При движении поршня сквозь отверстие давление атмосферы приравнивается к контурному давлению.

Если произошел неожиданный спуск педали, то разрежение в контурах не образуется, потому что все пространство занято поступившей жидкостью. Если вдруг произошла утечка в одном из контуров, второй продолжает свою работу и нехватка компенсируется.

Предположим, первый поршень непринужденно переместился по ГТЦ до соприкосновения со вторым. Второй поршень будет перемещаться, обеспечивая действие тормозов во втором контуре, соответственно произойдет изменение в работе тормозного цилиндра. А именно первый поршень приводит в движение следующий.

Не встретив сопротивления, он упирается в корпус, давление в первом контуре возрастает и влечет за собой остановку автомобиля. Тормоза срабатывают, как и надо, за счет эффективной работы цилиндра.

Показатели неработоспособности

Основными признаками неисправности являются:

  • при нажатии педали тормоза, проявление рывков;
  • педаль тормоза проваливается или клинет;
  • тормоза не прокачиваются;
  • следы тормозной жидкости на вакууме.

После выявление неисправности ГТЦ, как правило, производят ремонтные работы, которые лучше проводить при наличии смотровой ямы или эстакады. Можно конечно обойтись и без ямы и эстакады, но это значительно может усложнить проводимые работы, поскольку потребуется прокачка колес, а без ямы их нужно будет снимать.

Читайте: Суппорт тормозной системы автомобиля.

Большим плюсом использования ямы является осмотр всех элементов тормозной системы, в том числе и регулировка ручника.

Принцип работ по замене

Первостепенно необходимо слить тормозную жидкость в заранее подготовленную посуду. Далее откручиваем специальным ключом штуцера тормозных трубок прикрепленные к главному тормозному цилиндру. И аккуратнейшим образом незначительно отводим их в сторону.

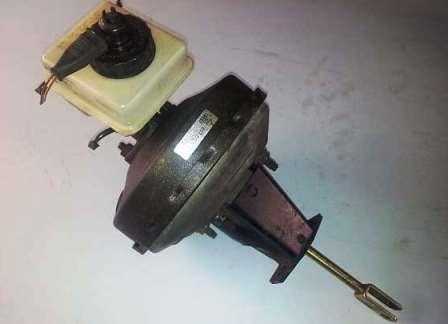

Затем откручиваем гайки крепления ГТЦ от наружной стенки вакуумного усилителя тормозов. И соответственно происходим к снятию ремонтируемого элемента. Все последующие работы нужно выполнять на плоскости, верстаке или столе, где нет ничего лишнего.

Сталкиваясь с заменой первый раз, не имея опыта разборки, лучше раскладывать разобранные элементы в порядке их снятия. И так сливаем тормозуху, которая осталась в цилиндре, все тщательно протирается, и приступают к разборке механизма.

Исходя из выше сказанного материала становится понятно, что в корпусе главного цилиндра расположены два поршня, поскольку система двухконтурная. В нижней части поршней проделаны конструкционные прорези. Они ограничивают их ход в корпусе цилиндра. В эти прорези входят стопорные болты для фиксации поршней.

Изначально необходимо снять пыльник ГТЦ, после открутить фиксирующий первый поршень болтик. После чего поршень должен выйти под воздействием возвратной пружины. Если этого не произошло, то на него нужно надавить и утопить слегка его внутрь цилиндра. После этого он должен выйти. Повторную операцию проделываем и со вторым поршнем, отводим болт и вытаскиваем поршень. Раскладываем все детали по порядку снятия.

Далее производим смену уплотнительных манжет цилиндра тормоза. В ремкомплекте к ГТЦ обычно прилагается пластиковый конус, который сподручно использовать при замене уплотнительных манжет.

После этого заменяется двух воротничковая манжета, и все детали собираются в обратном порядке. Необходимо знать, что после разборки цилиндра тормоза нужно тщательным образом произвести осмотр зеркала цилиндра. Если имеются раковины на зеркале или просто напросто набит эллипс, который определяется по отсутствию блеска в какой либо части, то цилиндр подлежит замене.

Поскольку замена манжет не даст результата. Попросту их не хватит на долгое время или тормоза не будут прокачиваться. Если все в порядке то заливаем тормозную жидкость, обязательно прокачиваем все контуры тормозной системы и осуществляем выезд для пробы работоспособности тормозной системы.
